АППАРАТ ДЛЯ ТРЕНИРОВКИ ЗРЕНИЯ ПРИ АМБЛИОПИИ. ПАСПОРТ П45-00-00ПС

]

АППАРАТ ДЛЯ ТРЕНИРОВКИ ЗРЕНИЯ

ПРИ АМБЛИОПИИ

ПАСПОРТ

П45-00-00ПС

Облполнграфиздат

Харьков — 1977

1. НАЗНАЧЕНИЕ

Аппарат для тренировки зрения при амблиопии предназначен для

упражнений путем сочетания зрительных раздражений со звуковыми или

тактильными.

Аппарат применяется для работы в поликлиниках, клиниках, в кабине-

тах охраны зрения детей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Диаметр световых отверстий, мм:

а) на пластине аппарата

б) на накладной панели

2.2. Максимальная яркость световых отверстий, кд/м

, не менее 55

2.3. Ширина линии рисунков на пластине, мм

2 и 3

2.4. Питание от сети переменного тока,

частоты; 50 Гц, с номинальным напряжением, В

220 ±22

215. Номинальная мощность, потребляемая аппаратом, ВА, не более 30

2.6. Габаритные размеры, мм

400X450X75

2.7. Масса аппарата, кг, не более

2.8: .Средний срок службы, лет, не менее

з. КОМПЛЕКТ ПОСТАВКИ

3.1. В каждый комплект аппарата входит:

а) аппарат, шт

Сменные части

б) панель с отверстиями, шт.

в) пластины с рисунками №№ 1, 2, 3, 4, шт.

Запасные части и принадлежности

г) лампа накаливания

МН6,3-0,3шт.

д) трансформатор ТО-1, шт.

Эксплуатационная документация

ж) паспорт П45-00-ООПС, экз.

, ,

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Тренировочные упражнения на анпарате основаны на сочетании зри-

тельных раздражений с осязательными и Звуковыми.

Цель этих- упражнений — повысить зрительную функцию амблиопичко-

го глаза и, главным образом, что особенно важно при лечении косоглазия,

повысить зрительную функцию макулярной области глазного дна.

На аппарате проводятся два вида упражнений амблиопичного глаза:

а) упражнения, основанные на сочетании зрительных раздражений с

осязательными (используется тактильная чувствительность);

б) упражнения, основанные на сочетании зрительных и звуковых

раздражений.

Разнообразие тестов способствует успешному проведению упражнений.

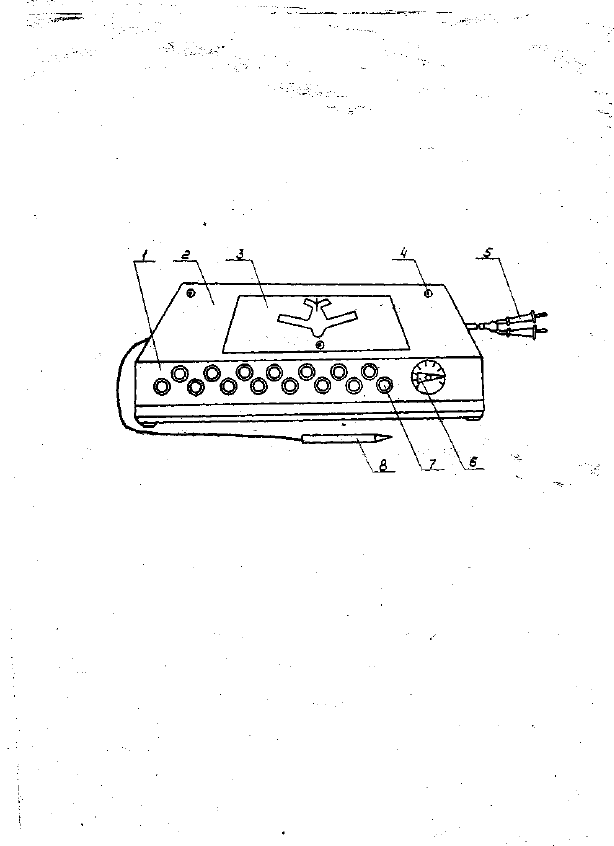

Аппарат для тренировки зрения при амблиопии. Общий вид аппарата.

Аппарат состоит из металлического корпуса 1 (см. рис.), эбонитовой

панели

с 15-ю отверстиями. Отверстия прикрыты светофильтрами из ор-

ганического стекла молочного цвета. Снизу под каждым отверстием поме-

щена лампа накаливания. В цепи каждой лампы имеется кнопка 7, при

нажатии на которую лампа загорается. Кнопки размещены на стенке,

обращенной к врачу. На этой же стенке находится ручка резистора

регулирующего силу света лампы.

Внутри корпуса размещен звуковой сигнал.

Соединение аппарата с электросетью осуществляется через понижаю-

щий трансформатор при помощи шнура со штырями 5.

На верхней панели расположены три штифта

С помощью этих штифтов крепятся панель накладная с отверстиями

или пластины с рисунками 3.

При установке пластины с рисунками штифт осуществляет соединение

ее с электросетью прибора.

При касании карандашом

контура рисунка электрическая цепь

остается разомкнутой — звуковой сигнал не работает.

Если карандаш коснется поля пластины, электроцепь замыкается и

раздается звуковой сигнал.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Аппарат выполнен по классу защиты электробезопасности III.

Заземление, аппарата не требуется.

6. ПОДГОТОВКА К РАБОТЕ

61. К трансформатору подключить аппарат, для чего нажать на кла-

виши трансформатора, вставить в гнезда штыри шнура. Ручка трансфор-

матора должна находиться в положении .Подключить трансформатор к

сети 220 В, при этом должна загореться сигнальная лампочка, располо-

женная на корпусе трансформатора.

6.2; Установить ручку

резистора в крайнее правое положение, что

соответствует максимальной яркости ламп. Проверить исправность ламп

нажатием кнопок.

6.3. Проверить работу звукового сигнала. При касании. концом каран-

даша головок штифта; должен быть отчетливо слышен сигнал.

6.4. Проверить надежность контакта между штифтами и пластиной,

для чего надеть пластину на штифты и коснуться карандашом поля плас-

тины, при этом должен, быть слышен сигнал.

7. ПОРЯДОК РАБОТЫ

На аппарате проводятся следующие упражнения (здоровый глаз при-

крыт повязкой):

а) на верхнюю пластину аппарата накладывается панель с отверстия-

ми. Врач нажимает на кнопку и включает лампу, свет от которой виден

в соответствующем отверстии. Больной должен указать освещенное от-

верстие, закрыв его пальцем. При правильной локализации больной ося-

зает углубление.

Тактильная чувствительность способствует правильной локализации

объектов и позволяет больному исправлять ошибки. Включая различные

объекты тренирует глаз. По мере усвоения упражнения уменьшают яр.

кость объектов, снижая напряжение на лампах с помощью ручки резисто-

ра. Локализация менее ярких объектов требует большего напряжения

зрительного аппарата, что способствует дальнейшему укреплению зритель-

ной способности амблиопичного глаза;

б) следующе упражнение аналогично первому, но пластина с отвер-

стиями снята с верхней панели прибора. В этом случае больной не осяза-

ет углубления, так как плоскость фильтров находится на уровне плоскости

панели. К уменьшению яркости объектов и в этом случае следует пере-

ходить после- усвоения упражнений при более ярких объектах;

в) на панель устанавливается пластина с рисунком. Больному предла-

гают обвести карандашом линии рисунка. При смещении карандаша с ли-

нии рисунка раздается звуковой сигнал, оповещающий больного об

ошибке.

В комплект аппарата входят пластины с рисунками или буквами. Уп-

р а я е н и е следует начинать с рисунков выполненных толстыми линиями..,

По мере усвоения упражнения переходят к рисункам с тонкими линиями.

Во время проведения упражнений на аппарате необходимо следить за

тем, чтобы имела место центральная фиксация.

При нарушении центральной фиксации упражнения должны быть пре-

кращены.

Более подробные указания по врачебной методике проведения лечения

на приборе можно найти в соответствующих медицинских руководствах.

'' - 3

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ

УСТРАНЕНИЯ

Наименование

неисправности

Вероятная

причина

Метод

устранения

1. При нажиме кно-

пок лампы не горят. При

прикосновении каранда-

шом к штифтам 4 зву-

ковой сигнал не слышен.

2. При нажиме кноп-

ки лампа не загорается.

3. Звуковой сигнал

работает тихо, с пере-

боями.

Перегорел плавкий

предохранитель

трансформаторе

Перегорела лампа

Разрегулировался

зуммер

Открыть держатель

предохранителя, находя-

щийся в дне трансфор-

матора, и заменить пре-

дохранитель новым из

числа запасных

Снять дно ящика, от-

вернув винты, заменить

сгоревшую лампу новой

Снять дно корпуса.

Прикоснувшись каранда-

шом к штифту

отрегу-

лировать сигнал вра-

щением регулировочного

винта.

Данные катушки зуммера

— число витков — 600;

—. провод — ПЭВ-1, 0 0,25 мм;

— выводы проводом ПМВГ 0,35 мм.

9. ХРАНЕНИЕ, КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ

9.1. Аппарат должен находиться в закрытом помещении при темпера,

туре от +1 до + 4 0 С и относительной влажности не более 65% при тем-

пературе +20°С.

9.2. Аппарат законсервирован с предельным сроком защиты без пере-

консервации — 5 лет.

Дата консервации

Консервацию

9.3. Расконсервацию аппарата и его составных частей производить

путем удаления барьерной упаковки с последующей протиркой поверхнос-

тей марлевым тампоном, смоченным спиртом или бензином.

10. ТРАНСПОРТИРОВАНИЕ

10.1. Аппарат допускается транспортировать при температуре от +50

до —50°С и относительной влажности 60% при температуре +20

С, в

закрытом транспорте любого вида, кроме неотапливаемых отсеков само-

летов.

Для транспортирования аппарат устанавливается в фанерный или

дощатый ящик, выложенный внутри влагонепроницаемым материалом, и

надежно закреплен способом, исключающим перемещение, возможность ме-

ханических повреждений при транспортировании.

10.2. После транспортирования в условиях отрицательных температур

аппарат в транспортной таре должен быть выдержан при нормальных

климатических условиях не менее 4 часов.

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок гарантии аппарата устанавливается 12 месяцев при соблюдении

потребителем условий эксплуатации, транспортирования и хранения.

Начало гарантийного срока исчисляется со дня ввода изделия в эксплу-

атацию.

Ремонт изделия в течение гарантийного срока осуществляется ремонт-

ными предприятиями «Медтехника», обслуживающими учреждения здра-

воохранения данного района за счет завода-изготовителя.

Адрес завода-изготовителя: г. Харьковг13, ул. Шевченко, 20.

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

опии завод

1,1625-77 ,

Аппарат для тренировки зрения при амблиопии заводской №

соответствует техническим условиям ТУ 64-1-1625-77 ипризнан годным

для эксплуатации.

Дата выпуска

М. П.

Приемку произвел .

Харьковский завод точного медицинского приборостроения

«Точмедприбор»

г. Харьков-13, ул. Шевченко, 20, с/c счет 92377302, тел. 43-35-64

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного срока

Аппарат для тренировки зрения при амблиопии

Модель ТУ 64-1-1-625-77

Дата изготовления №

Приобретен

;. "• (заполняется торгующей организацией)

Принят на гарантийное обслуживание предприятием.

город'а

Подпись руководства

ремонтного предприятия

М. П.

Подпись руководства

учреждения владельца

Высылается ремонтным предприятием «Медтехника» в адрес за-

вода-изготовителя и служит основанием для предъявления счета

на оплату за произведенный ремонт в течение гарантийного срока.

Начало гарантийного срока исчисляется со дня ввода изделия

в эксплуатацию, но не.позднее 6 месяцев со дня получения изделия

потребителем.

Гарантийный ремонт изделий медицинской техники осуществля-

ется ремонтными предприятиями системы «Медтехника», обслужи-

вающими учреждения здравоохранения в данной области, крае,

республике (включая лечебные учреждения других ведомств) за

счет заводов-изготовителей-

Если изделие в период гарантийного срока вышло из строя в

результате неправильной его эксплуатации, стоимость ремонта оп-

лачивает учреждение-владелец изделия.

Контролер

Упак»вщик

; =

(условный номер) • ^ (условный номер

дата.

///////////////////////////////////////
