ГАЛЬВАНИЗАТОР «ПОТОК-1» ГЭ-50-2. ПАСПОРТ 95-00-00 ПС

Министерство приборостроения, средств автоматизации

и систем управления СССР

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

ГАЛЬВАНИЗАТОР

«ПОТОК-1» ГЭ-50-2

П А С П О Р Т

95-00-00 ПС

1989

I. НАЗНАЧЕНИЕ.

Гальваиизатор «Поток-1» ГЭ-50-2 предназначен для воздейст-

вия постоянным током на организм человека с лечебными и профи-

лактическими целями, а также ДЛЯ проведения лекарственного

электрофореза в условиях клиники и стационара.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

220±!0%

2.1. Напряжение питающей сети переменного тока, В

2.2. Частота, Гц 50

2.3. Мощность, потребляемая аппаратом от сети, В- А, не более  . . . 11

2.4. Максимальный ток в цепи пациента при нагрузке 500 Ом. мА . 50 ±5

2.6. Коэффициент пульсации тока в цепи пациента при любой зна-

чении тока нагрузки не превышает, % 0,5

2.6. Масса, Кг, не более 2,5

2.7. Средний срок службы аппарата, лет, не менее . 5

2.8. Электробезопасность аппарата соответствует требованием

ГОСТ 12.2.025—76, класс защиты 11 типа BF.

Сведения о содержании драгоценных металлов

Золото — 0,0014 г; серебро - 0,0343

Сведения о содержании цветных металлов

Сплавы латунные, кг

3. КОМПЛЕКТ ПОСТАВКИ

0,062

Наименование

Аппарат «Поток-1»

Комплект принадлежнос-

тей

Комплект запасных частей

Электроды физиотерапев-

тические

Комплект электродов фи-

зиотерапевтических для гине-

кологии

Паспорт

Обозначение документа

95-00-00

95-08-00

95-05-00

95-032-00

ТУ 88 УССР 06282—82

ТУ 64-1-3590—81

95-00-00 ПС

95-00-00

1

1

1

—

1*

1

95-00-00-03

1

1

1

1

1*

1

3.1. Комплект принадлежностей

п/п

3.1.1.

3.1.2.

3.1.3.

3.1.4.

Наименование

Провод пациента раздвоенный с нако-

нечником

Провод пациента одинарный с наконеч-

ником

Бинт (резиновый)

Пластина (свинцовая)

* Поставляется по заявкам за особую плату.

95-05-00

95-033-0

95-034-0

75-03-07

75-03-06

95-08-00

95-03023-00

95-03022-00

75-03-07

Кол-во,

шт.

2

4

1

1

3.2. Комплект запасных частей

п/п

3.2.1.
3.2.2.

3.2.3.

3.2.4.

3.2.5.

Наименование

Предохранитель ВПТ6-1В-0.16А-250
Лампа сигнальная МН 6,3-0,3

Наконечник провода пациента 95-033-01

Манжета наконечника 75-033-02

Токоподвод

95-05-00

2 шт.

2 шт.

4 шт.

4 шт.

—

95-08-00

2 шт.

2 шт.

4 шт.

4 шт.

ТУ 88 УССР

06526—82

Кол-во,

шт.

4

3.3. Перечень электродов физиотерапевтических

по ТУ 88 УССР 06282—82

М> п/п

1

2

3

4

5

6
7

Электрод
Электрод

ронний

Электрод

сторонний)

Электрод

Электрод

Электрод
Электрод

Наименование электродов

воротниковый

полумаска (левосторонний, правосто-

двухлопастной (левосторонний; право-

прямоугольный

прямоугольный раздвоенный

грудной
для щитовидной железы

Размер, мм

430Х 380

190Х 165

110X130

250Х 160

200X150

170Х 120

150X100

200 X 60

60Х 100

30X60

0 150

100X150

70Х 105

Кол., шт.

1

2

2

1

2

2
2
2
2
4

2

1

1

3.4. Перечень электродов физиотерапевтических для гинекологии

по ТУ 64-1-3590—81

№ п/п

1

2
3
4

Наименование электродов

Электрод УМГ-18
Электрод цинковый внутришеечный большой

Электрод цинковый внутришеечный малый

Электрод цинковый шеечно-внутришеечный

В комплект входят:

электрододержатель

провод электрода

укладка

крышка

паспорт

Кол., шт.

2

1

1

1

2
2

1
1

1

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1.

 Электролечебный аппарат для гальванизации позволяет ре-

гулировать в цепи пациента силу постоянного тока, получаемого

2

-

путем выпрямления переменного тока. Аппарат выполнен в настоль-
ном оформлении.

Корпус аппарата, выполненный из изоляционного материала, со-

стоит из собственно корпуса и съемного дна.

Все детали и элементы схемы смонтированы на шасси, располо-

женном внутри корпуса.

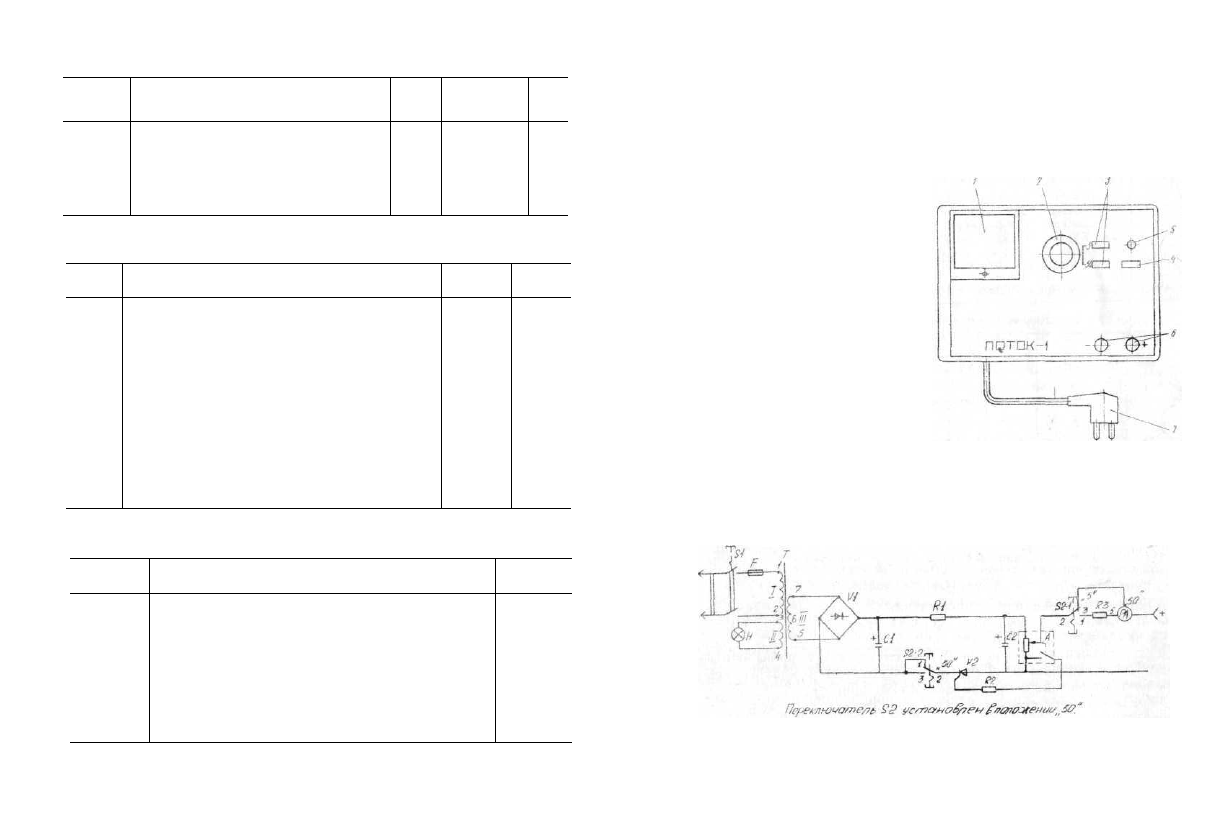

*На лицевой панели аппарата (рис. 1) расположены миллиам-

перметр 1 ручка регулятора

тока в цепи пациента 2 (край-

нее левое — нулевое — поло-

жение соответствует совмещен-

ным точкам на панели и руч-

ке), кнопки

 3

 включения диа-

пазонов «5» и «50», кнопка вы-

ключения аппарата

 4,

 глазок

сигнальной лампы 5, выходные

клеммы

 6

  « + » (красная или

оранжевая) и «—

»

 (черная).

Аппарат включается в сеть

штепсельной вилкой 7.

В аппарате имеется элект-

рическое блокирующее уст-

ройство, исключающее появле-

ние тока в цепи пациента при

включении аппарата и пере-

ключении режима работы, ес-

ли ручка регулятора тока па-

циента установлена не в крайнем левом (нулевом) положении.

4.2. Схема электрическая принципиальная показана на рис. 2.

Рис. 1. Гальваннзатор «Поток-Ь

Рис. 2. Схема электрическая принципиальная

<~

Перечень элементов к рис. 2.

Поз.

F

Н

РА

R1
R2

R3
S1
S2

V2

А

Cl, C2

Т

VI

Наименование

Предочракитель ВПТ6-1 В-0,16А-250В

ОЮО.481.0-21 ТУ
Лампа МН6,3-0,3 ГОСТ 2204--80

Миллиамперметр М42300 постоянного токя 5/50

ТУ 25-04.4058—8]

Резистоо МЛТ-2-430ОМ + 5%-В ОЖО.467.1.'-:0 ТУ
Резистор МЛТ-0,125-3,ЗкОм+10% В ОЖО.467 f«0 ТУ

Резистор МЛТ-0.25-6,8кОм±10%-В ОЖО.467Л80 ТУ

Переключатель П2К-Н-1 -20-2-К ЕШО.360.037 ТУ
Переключатель П2К-3-2-20-2-Ч ЕШО.360.037 ТУ
Диод КУ 101Г ШПЗ.369.003 ТУ
Потенциометр 95-026-00
Конденсатор К50 12-160-100 ОЖО.464 079 ТУ
Трансформатор 95-021-00 или 95-022-00
Прибор выпрямительный КЦ402Ж ТТЗ.362.146 ТУ

Кол-во

1
1

1

1
1

1

1
1

1

2
2

1

1

П |>имечавиг

Данные обмоток трансформатора

Номер

обноткя

1

2

3

Провод,

 марк а,

диаметр, мм

ПЭВ-2-0,125

ПЭВ-2-0,315

ПЭВ-2-0,20

Число витков

всего

2650

70

150

456

в

 ряду

100

42

64

Число

рядов

(ориоп-

тиров)

26,5

1.6

Выводы

марки-

ровка

1-2

3-4

5-7

сечение

прово-

да, мм*

0.14

моточный

провод

0.14

дл ина,

50

50

50

П р и м е

 ч

 а н и е. Изоляция

 между

 обмотками — один слой кабельной бумаги

5. МЕРЫ! БЕЗОПАСНОСТИ

5.1. Во избежание несчастного

 случая больного необходима рас-

полагать

 вдали от заземленных

 металлических предметов,

 батарей

отопления

 и

 т. п.

5.2. Наложение электродов

 и

 их

 смена

 могут производиться

только после установки ручки регулятора тока

 в

 крайнее

 левое

(нулевое) положение и при выключенном аппарате.

5.3. Замена предохранителя производится только при

 отклю-

ченной

 вилке

 сетевого

 шнура от розетки

 питающей

 сети.

5.4. Нельзя использовать провода

 пациентов

 с наконечниками,

отличающимися по конструкции от прилагаемых к аппарату.

Запрещается проводить процедуры лицам, не

 имеющим

 спе-

циальной подготовки.

6. ПОДГОТОВКА АППАРАТА К РАБОТЕ

6.1. Если стрелка миллиамперметра при невключенном аппара-

те не стоит на нуле, ее следует выставить в нулевое положение с

помощью корректора (винт на корпусе миллиамперметра).

6.2. Подключить

 аппарат

 вилкой в сеть, установить ручку регу-

лятора тока в крайнее левое (нулевое) положение, нажать одну

из кнопок диапазонов «5» или «50».

Аппарат к работе готов.

7. ПОРЯДОК РАБОТЫ

7.1. Продолжительность процедуры, величина тока и другие

данные устанавливаются врачом.

7.2. После наложения электродов провода пациента подклю-

чаются к выходным клеммам аппарата.

7.3. Нажатием кнопки «СЕТЬ» включается аппарат (загорается

сигнальная лампа) и медленным поворотом ручки регулятора тока

устанавливается его необходимая величина.

7.4. После окончании процедуры поворотом ручки регулятора

ток плавно уменьшается до нуля, после чего кнопкой «СЕТЬ» вы-

ключается

 аппарат

 и только теперь с больного снимаются электро-

ды.

7.5. После окончания рабочего дня вилка сетевого шнура от-

ключается от розетки питающей сети.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Во время выполнения работ по техническому обслужива-

нию аппарат должен быть отключен (вилка сетевого шнура извле-

чена из розетки).

8.2. Через каждые 6 месяцев работы необходимо проводить про-

филактический осмотр аппарата, во время которого проверяется

состояние электрического монтажа на отсутствие видимых повреж-

дений, удаляется пыль.

Осмотр должен проводить представитель «Медтехники» или

другой квалифицированный специалист.

8.3. Разборка аппарата производится в следующей последова-

тельности: ослабить винт

 в

 ручке регулятора тока и снять ее, вы-

вернуть в дне аппарата винты и снять корпус аппарата. Произ-

вести осмотр или ремонт. Сборка — в обратной последователь-

ности.

8.4. Внешняя отделка аппарата допускает влажную санитар-

ную обработку дезинфицирующими веществами: 3%-ным раство-

ром перекиси водорода с добавлением 0,5%-ного раствора моющего

средства типа «Лотос».

9. ПОВЕРКА

Встроенный в аппарат миллиамперметр должен поверяться от-

дельно от аппарата в соответствии с ГОСТ 8.497—83.

Периодичность поверки — согласно требованиям ГОСТ

8.513—84.

Наименование изделия _.

Заводской номер

Год выпуска

Результаты поверки

Дата поверки

Заключение поверителя

•

Фамилия, подпись,

клеймо поверителя

•

10. ВОЗМОЖНЫЕ

 НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправности, внешнее проявление

дополнительные признаки

При включении в сеть аппа-

рат не работает

При включении в сеть аппа-

рат работает. Сигнальная лам-

па не горит

Сигнальная лампа горит, ток

в цепи пациента отсутствует.

При вращении ручки регулятора

в одном из положений возникает

ток

Вероятная

причина

Перегорел пре-

дохранитель

Перегорела

Обрыв обмотки

проволочного по-

тенциометра

Метод устранения

Заменить предохранитель

Заменить лампу

Омметром или другим прибо-

ром проверить наличие обрыва

и заменить потенциометр

Для замены сигнальной лампы (перегорание ее не нарушает

работы аппарата) необходимо снять корпус.

Для замены предохранителя слегка нажать головку держателя

предохранителя на дне аппарата и поворотом против часовой стрел-

ки вынуть ее вместе с предохранителем из гнезда. Заменить пре-

дохранитель и установить головку.

П. ТЕКУЩИЙ РЕМОНТ

11.1. Текущий ремонт аппарата должен производиться специа-

листами ремонтных предприятий.

11.2. При ремонте соблюдайте меры безопасности, указанные в

разделе 5 настоящего паспорта.

11.3. Текущий ремонт включает следующие этапы,

обнаружение неисправности,

отыскание причин неисправностей и их устранение,

проверку работоспособности аппарата после ремонта.

11.3.1. Обнаружение неисправностей аппарата производить в

соответствии с разделом 10 настоящего паспорта. Отыскание и

устранение неисправностей, помимо перечисленных в разделе 10,

производится общепринятыми методами ремонта электротехниче-

ской аппаратуры.

11.3.2. Проверка работоспособности аппарата после ремонта

производится в соответствии с пп. 6.1, 6.2, 7.3 настоящего пас-

порта.

12. ПРАВИЛА ХРАНЕНИЯ

л

12.1. Аппарат следует хранить в закрытом помещении при тем-

пературе от +5°С до "+40°С

12.2. Относительная влажность воздуха не более 80% при тем-

пературе +25°С. Воздух в помещении не должен содержать при-

месей, вызывающих коррозию.

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

13.1. Изготовитель гарантирует соответствие аппарата требо-

ваниям технических условий при соблюдении потребителем условий

эксплуатации, транспортирования и хранения.

13.2. Гарантийный срок эксплуатации — 2 года со дня ввода из-

делия в жсплуатацию, но не позднее шести месяцев со дня полу-

чения изделия потребителем.

13.3. В течение гарантийного срока предприятие-изготовитель

безвозмездно ремонтирует или заменяет изделие и его части по

предъявлении гарантийного талона.

13.4. Предельный срок защиты без переконсервации - 5 лет.

14. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

14.1. В случае отказа аппарата или неисправности его в период

действия гарантийных обязательств, а также обнаружения неком-

плектности при его первичной приемке владелец аппарата должен

направить в адрес предприятия-изготовителя

 следующие докумен-

ты:

заявку на ремонт (замену) с указанием адреса, номер теле-

фона, дефектную ведомость,

гарантийный талон.

14.2. Все представленные рекламации регистрируются потреби-

телем в таблице:

Дата отказа

или возник-

новения не-

исправности

-

Кол-во часов

работы ап-

парата до

возникновения

отказа или не-

исправности

Краткое

содержание

неисправ-

ности

Дата нап-

равления

рекламации

Меры, принятые

по рекламации

Приме-

чание

•

Гальванизатор

15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И КОНСЕРВАЦИИ

«Поток-1» 95-00-00 УХЛ 4.2, заводской номер

соответствует техническим условиям

ТУ 64-1-1273—79 и признан годным для эксплуатации.

Вариант защиты ВЗ-0, вариант упаковки В У - 5

 по

 ГОСТ

9.014—78.

Дата консервации

Консервацию произвел

Дата выпуска

Подпись лица, ответственного за приемку

Свердловский

 завод электромедицинской аппаратуры (ЭМА)

620151, Свердловск, а/я 164. Расчетный счет 263202

в

 ОперУ

 Промстройбанка г. Свердловска. Тел. 57-08-72

ГАРАНТИЙНЫЙ ТАЛОН

на

 ремонт

 в

 течение гарантийного срока

Гальванизатор «Поток-1»

ГЭ 50-2 ТУ 64-1273—79

Номер

 и

 дата выпуска

' (заполняется заводом-изготовителем)

Приобретен

(дата, подпись и штамп торгующей организации)

Введен

 в

 эксплуатацию

!

(дата, подпись)

Принят на гарантийное обслуживание ремонтным предприя-

тием

города

Подпись руководителя и печать

ремонтного предприятия

Подпись руководителя и печать

учреждения-владельца
