ЭЛЕКТРОДВИГАТЕЛЬ АСИНХРОННЫЙ С ПОВЫШЕННЫМ ПУСКОВЫМ МОМЕНТОМ (Модель 890). ПАСПОРТ dA0.000.890 ПС

Министерство медицинской про_.1шленности

Ордена Ленина и ордена Октябрьской Революции

ленинградское производственное объединение

«Красногвардеец»

ЭЛЕКТРОДВИГАТЕЛЬ АСИНХРОННЫЙ

С ПОВЫШЕННЫМ ПУСКОВЫМ МОМЕНТОМ

Модель 890

П А С П О Р Т

dA0.000.890 ПС

В н и м а н и е !

В связи с дальнейшим техническим совершенст-

вованием изделия его конструкция может не-

сколько отличаться от приведенной в паспорте.

1. Назначение изделия

1.1.

 Электродвигатель асинхронный с повышен-

ным пусковым моментом (в дальнейшем — электро-

двигатель) предназначен для механического

вода изделий медиципскоРтехники.

2. Технические характеристики

2.1. Основные параметры электродвигателя сле-

дующие:

а) номинальное напряжение — 220

 В;

б) частота питающей сети-

 50

 Гц;

в) номинальная мощность — 90

 Вт;

г) частота вращения (синхронная) —

1500

 об/мин

(25

 С-*)

;

д) потребляемый ток — не более 1,8 А;

е) начальный пусковой момент — 8,5

 кг см;

ж) масса — не более 8

 кг;

з) габаритные размеры— 172 X 237 х 148

 мм;

и) номинальный режим работы —- S1 по

ГОСТ 183—74.

3. Состав изделия и комплект поставки

3.1.

 В

  к о м п л е к т  п о с т а в к и  э л е к т р о д в и г а т е л я вхо-

д я т :
а )  э л е к т р о д в и г а т е л ь  d A 0 . 0 0 0 . 8 9 0  . . . .

 1

  ш т .

.

1

Эксплуатационная документация

б) паспорт dA0.000.890 ПС

1

 экз.

4. Устройство и принцип работы

4.1. Электродвигатель состоит из следующих

основных узлов: ротора, статора, подшипниковых

щитов, основания, размыкателя. Подключение

электродвигателя к коммутирующему устройству

производится через клеммную колодку.

5.

Указания мер безопасности

5.1. Для обеспечения безопасности корпус

электродвигателя должен быть постоянно заземлен

с помощью специального винта на стенке осно-

вания.

Работа электродвигателя

пустима!

6. Техническое обслуживание

без заземления недо-

6.1. Для обеспечения надежной работы электро-

двигателя необходимо выполнять следующее.

Один раз в год следует проверять и, если необ-

ходимо, пополнять смазку в подшипниках.

Смазочным материалом для подшипников слу-

жит смазка ЦИАТИМ 201 ГОСТ 6267—74. Полную

замену смазки с промывкой подшипников следует

производить не реже 1 раза в 3 года.

Для смазки подшипника со стороны размыка-

теля необходимо отвернуть гайки

 3

 (рис. 1), снять

размыкатель

 2,

 отпаять сопротивление

 8

 от платы,

отвернуть винты

 6,

 снять плату /, не нарушая

соединения провода 7 с пластиной, отвернуть

винты

 5,

 снять фланец

 4

 и набить камеру подшип-

ника смазкой, затем надеть фланец, завернуть

винты

 5,

 надеть плату, не нарушая соединения про-

вода 7 с пластиной, завернуть винты

 6,

 припаять

сопротивление, надеть размыкатель и завернуть

гайки

 3.

Для смазки подшипника со стороны выходного

конца вала необходимо отвернуть винты

 10

 (рис.2),

снять фланец

 9

 и воротник

 11

 и набить камеру

подшипника смазкой. Затем надеть воротник и

фланец и завернуть винты.

6.2. Электродвигатель эксплуатируется при тем-

пературе от 10 до 35° С, относительной влажности

воздуха до 80% и атмосферном давлении

760 ±

 30

 мм

 рт. ст.

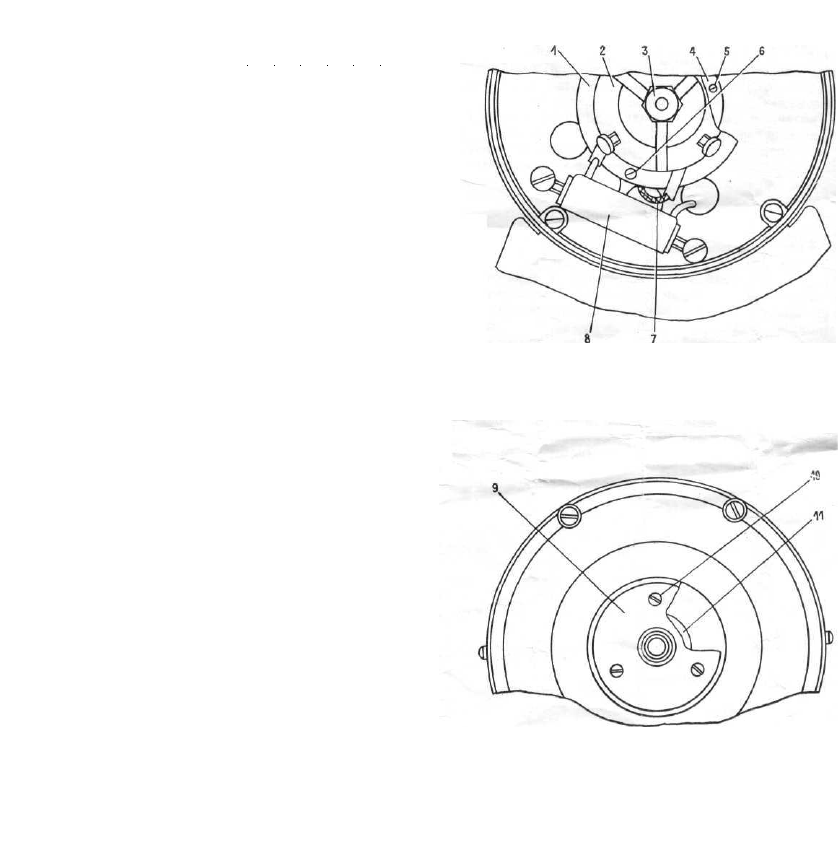

Рис. !. Вид электродвигателя со стороны размы-

кателя:

1

 — плата:

 2

 — размыкатель;

 3

 — гайка;

 4

 — фла-

нец; 5 — винт; 6 — винт; 7 — провод;

 8

 — сопро-

тивление

Рис. 2. Вид электродвигателя со стороны выходного

конца вала:

9 —

 фланец; 10 —винт; 11 — воротник

7. Характерные неисправности

и методы их устранения

Неисправность,

внешнее проявле-

ние и дополни-

тельные признаки

1. Вал электро-

двигателя не вра-

щается

2. Перегрев дви-

гателя

3. Повысился

шум, увеличился

перегрев

Вероятная

причина

Отсутствие на-

пряжения в сети

Отпаялся рези-

стор или про-

вод 7

Нарушено со-

единение прово-

дов и колодки

Обрыв или за-

мыкание в об-

мотках электро-

двигателя

Пробой изоля-

ции электродви-

гателя на корпус

Перегрузка

электродвигателя

Межвитковое

замыкание в об-

мотке статора

Израсходова-

лась смазка в

подшипниках

Метод

устранения

Припаять

резистор

или провод

Восстано-

вить нару-

шенное со-

единение

Капиталь-

ный ремонт

электродви-

гателя

Капиталь-

ный ремонт

электродви-

гателя

Устранить

перегрузку

Капиталь-

ный ремонт

Смазать

подшипни-

ки

Приме-

чание

Прове-

рить на-

пряжение

8.

Свидетельство о приемке

Электродвигатель асинхронный с повышенным

пусковым моментом

(наименование изделия)

dA0.000.890 заводской номер

(обозначение)

соответствует техническим условиям

(обозначение' Л

М. П.

Дата выпуска

Подпись лиц, ответственных За приемку

Приложение

Ордена Ленина и ордена Октябрьской Революции

ленинградское производственное объединение

«Красногвардеец»

197022, Ленинград, Инструментальная ул., 3

Тел. 234-72-55

Спецссудный счет № 18092377028

в Петроградском отд. Госбанка

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт в течение гарантийного срока

Электродвигатель асинхронный

с повышенным пусковым моментом

(наименование изделия)

Модель 890

Дата изготовления

Приобретен

(заполняется торгующей организацией)

Принят на гарантийное обслуживание

предприятием

города

М. П.

 Подпись руководства

ремонтного предприятия

М. П.

 Подпись руководства

учреждения-владельца

Высылается ремонтным предприятием

системы «Медтехника» в адрес объедине

ния и служит основанием для предъявле

ния счета на оплату за произведенный

ремонт в течение гарантийного срока.

Начало гарантийного срока исчис-

ляется со дня ввода изделия в эксплуата-

цию, но не позднее 6 месяцев со дня по-

лучения изделия потребителем.

Гарантийный ремонт изделий меди-

цинской техники осуществляется ремонт-

ными предприятиями системы «Медтех-

ника», обслуживающими учреждения

здравоохранения в данной области, крае,

республике (включая лечебные учрежде-

ния других ведомств) за счет объедине-

ния.

Если изделие в период гарантийного

срока вышло из строя в результате не-

правильной эксплуатации, стоимость ре-

монта оплачивает учреждение-владелец

изделия.

Контролер

(условный номер)

(условный номер)

.

9. Гарантийные обязательства

9.1.

 Срок гарантии 24 месяца со дня ввода

электродвигателя в эксплуатацию, но не позднее

6 месяцев со дня получения изделия потреби-

телем.

Гарантийный ремонт электродвигателя осущест-

вляется ремонтными предприятиями системы «Мед-

техника», обслуживающими учреждения здраво-

охранения в данной области, крае, республике

(включая лечебные учреждения других ведомств)

за счет объединения.

Гарантийный ремонт электродвигателя произво-

дится по предъявлении оформленного талона, при-

веденного в приложении.

Если электродвигатель в период гарантийного

срока вышел из строя в результате неправильной

эксплуатации, стоимость ремонта оплачивает учре-

ждение-владелец изделия.

10. Сведения о консервации и упаковке

10.1. Консервация электродвигателя произво-

дится в случае длительного хранения и транспорти-

рования.

Электродвигатель должен храниться в закры-

том помещении при температуре от 1 до 40° С и

относительной влажности воздуха до 80%. Воздух

помещения не должен содержать примесей, вызыва-

ющих коррозию.

10.2. Перед консервацией электродвигатель

следует очистить от загрязнения и пыли. Открытые

(неокрашенные) металлические поверхности элек-

тродвигателя необходимо обезжирить, протерев их

сначала тампоном, смоченным одним из органиче-

ских растворителей (бензином, уайт-спиритом,

спиртом), а затем чистой мягкой тканью.

10.3. Консервацию электродвигателя следует

производить одним из рекомендуемых ниже спосо-

бов.

I  с п о с о б . Обернуть электродвигатель двумя

слоями парафинированной бумаги по ГОСТ 9569—65

и поместить в полиэтиленовый мешок. Открытую

горловину мешка следует сварить или заклеить

полиэтиленовой лентой

 с

 липким слоем.

Указанный способ консервации позволяет хра-

нить электродвигатель в течение года.

II  с п о с о б . Обернуть открытые (неокрашен-

ные) металлические части электродвигателя

бумагой МБГИ по ГОСТ 16295—77, а затем весь

электродвигатель завернуть в парафинированную

бумагу, поместить в полиэтиленовый мешок, сва-

рить или заклеить горловину мешка полиэтилено-

вой лентой с липким слоем.

Указанный способ позволяет хранить электро-

двигатель в течение 5 лет.

Электродвигатель, обернутый только бумагой

МБГИ и парафинированной (без применения поли-

этиленового мешка), может храниться в течение

1 года.

10.4. Транспортировать электродвигатель жела-

тельно в упаковке объединения. При отсутствии

такой упаковки необходимо:

— уложить законсервированный одним из при-

веденных способов электродвигатель в дощатый,

фанерный или картонный ящик. При этом дощатый

ящик внутри следует выложить водонепроницаемым

материалом (толь, рубероид, пергамин);

— заполнить свободное пространство между

электродвигателем и стенками ящика древесной

или бумажной стружкой или другими мягкими

материалами, чтобы исключить перемещение элек-

тродвигателя внутри ящика;

— нанести на ящике знаки или надписи преду-

предительного характера: «Верх, не кантовать»;

«Осторожно, хрупкое»; «Боится сырости».
