ЛАМПА «СОЛЛЮКС» СТАЦИОНАРНАЯ ЛСС-6М. ПАСПОРТ 6-000-ОМ ПС

Министерство приборостроения, средств автоматизации

и систем управления СССР

СВЕРДЛОВСКИЙ  ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

ЛАМПА «СОЛЛЮКС»

СТАЦИОНАРНАЯ ЛСС-6М

П А С П О Р Т

6-000-ОМ ПС

1987

1. НАЗНАЧЕНИЕ

Лампа «Соллюкс» стационарная ЛСС-6М предназначена для

проведения общих и местных светотепловых процедур в физиоте-

рапевтических кабинетах лечебных учреждений.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Источник излучения

Лампа

ЗК220-230-300

ТУ 16-545.401—82

Напряжение сети, В

220± 10%

Мощность, Вт

300

Частота, Гц

50

Расстояние от края кольца облицовочного до облучаемой поверхности, мм . . 300

Рабочий диаметр облучаемой поверхности, мм

400

Температура нагрева облучаемой поверхности, °С

45+10

Масса, кг, не более

7,5

Установленный срок службы, лет, не менее

3,5

Средний срок службы, не менее

7

Критерием предельного состояния ламп является технико-экономическая нецеле-

сообразность восстановления их работоспособности.

Класс защиты II по ГОСТ 12.2.025—76.

3. КОМПЛЕКТ

 ПОСТАРКИ

3.1. Излучатель (без лампы накаливания), шт

1

3.2. Штатив:

труба 1, шт

труба 2, шт

3.3. Основание, шт

3.4. Лампа ЗК220-230-300 ТУ 16-545. 401—82, шт

3.5. Паспорт, экз

4. УСТРОЙСТВО ИЗДЕЛИЯ

4.1. Лампа «Соллюкс» стационарная ЛСС-6М (рис. ) состоит

из излучателя 1, штатива и основания

 9.

4.2. В штатив входит труба 1

 (5)

 и труба 2

 (7)

Излучатель устанавливается на штативе с помощью муфты

 2.

Его можно поворачивать вокруг оси штатива и перемещать вверх и

вниз. Положение излучателя фиксируется зажимным маховиком

 3

 и

предохранителем

 4

 (при необходимости).

1

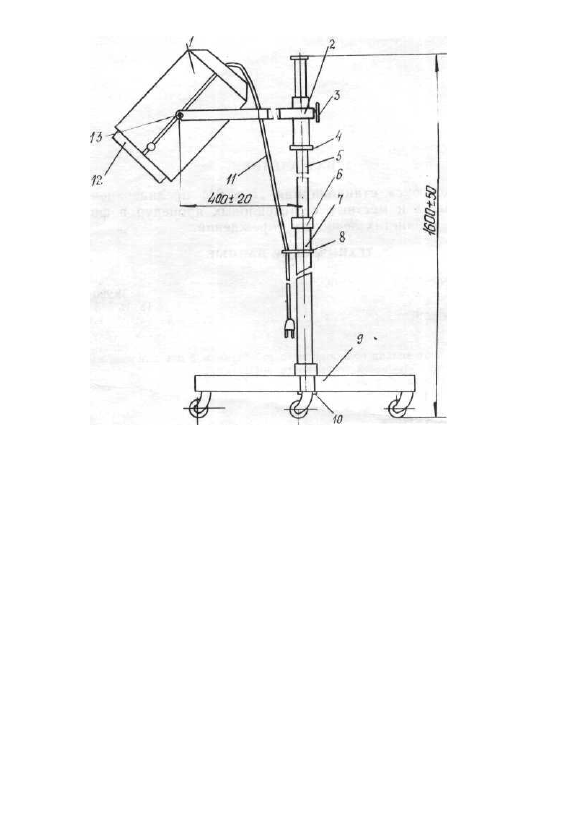

Общий вид лампы ЛСС-6М

4.3. Основание смонтировано на роликах, которые позволяют

пермещать лампу по полу.

4.4. Для закрепления шнура сети // на трубе 7 установлен

хомутик

 8.

5. МЕРЫ БЕЗОПАСНОСТИ

При замене лампы накаливания, дезинфекции и удалении пыли

изделие отключить от сети.

6. ПОДГОТОВКА К РАБОТЕ

Сборку лампы «Соллюкс» производить следующим образом:
6.1. Трубу 7 вставить в основание

 9

 и закрепить гайкой

 10.

6.2. Трубу

 5

 вставить в муфту

 2

 излучателя и закрепить махови-

ком

 3.

6.3. Соединить трубы и закрепить их с помощью винта;

на место соединения надвинуть колпачок

 6.

2

6.4. Для установки лампы накаливания снять переднюю стен-

ку

 12.

 Лампу установить, стенку снова закрепить.

Для проведения процедуры необходимо установить излучатель

в нужное положение.

6.5. После установки излучателя закрепить его ручками

 13

 и

подключить к сети.

6.6. По истечении указанного врачом времени процедуру

прекратить и лампу отключить от сети.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание лампы «Соллюкс» заключается в са-

нитарной обработке наружных поверхностей 3% раствором переки-

си водорода по ГОСТ 177—77 с добавлением 0,5% моющего

средства типа «Лотос».

8. ТРАНСПОРТИРОВАНИЕ

Лампы в упаковке транспортируются закрытым транспортом,

кроме неотапливаемых отсеков самолетов, при температуре воздуха

от —50° до +50° С и относительной влажности воздуха до 100%

при 25° С.

9. РАСКОНСЕРВАЦИЯ

При расконсервации лампы протереть детали марлевым тампо-

ном, смоченным спиртом или бензином. Обильное смачивание не

рекомендуется.

10. ПРАВИЛА ХРАНЕНИЯ

10.1. Лампы следует хранить в закрытом помещении при темпе-

ратуре от +5° до +40° С и относительной влажности воздуха не

более 80% при 25°С.

10.2. Воздух помещения не должен содержать примесей, вызы-

вающих коррозию.

11. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

11.1 Завод гарантирует соответствие лампы требованиям

технических условий при соблюдении потребителем условий эксплу-

атации, транспортирования и хранения.

11.2. Гарантийный срок эксплуатации — 2 года со дня ввода

лампы в эксплуатацию.

11.3. В течение гарантийного срока завод безвозмездно ре-

монтирует или заменяет лампу и ее части, кроме лампы ЗК 220-

230-300, по предъявлении гарантийного талона.

11.4. Предельный срок защиты без переконсервации — 7 лет.

12. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

12.1. В случае отказа лампы или неисправности ее в период

действия гарантийных обязательств, а также обнаружении неком-

плектности при ее первичной приемке владелец лампы должен

направить в адрес предприятия-изготовителя или в адрес пред-

приятия, осуществляющего гарантийное обслуживание, следующие

документы:

заявку на ремонт (замену) с указанием адреса, по которому

должен прибыть представитель завода или предприятия, осущест-

вляющего гарантийное обслуживание, номер телефона;

дефектную ведомость;

гарантийный талон.

12.2. Все представленные рекламации регистрируются потреби-

телем в таблице.

Дата от-

каза или

возникно-

вения не-

исправ-

ности

К-во ча-

сов ра-

боты при-

бора до

возникно-

вения от-

каза или

неисправ-

ности

Краткое содер-

жание неисправ-

ности

Дата

налравл.

реклама-

ции

Меры,

принятые

по рек-

ламации

Примеча-

ние

13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И КОНСЕРВАЦИИ

Лампа «Соллюкс» ЛСС-6М УХЛ4.2 соответствует техническим

условиям ТУ 64-1-243—77 и признана годной к эксплуатации.

Лампа потдвергнута консервации согласно требованиям техни-

ческих условий. Вариант защиты ВЗ-l вариант упаковки ВУ-1

ОСТ 64-1-69—80.

Дата консервации

Срок консервации

Консервацию произвел

Дата выпуска

м. п.

Ответственный за приемку

Свердловский завод электромедицинской аппаратуры (ЭМА)

620151, г. Свердловск, а/я 164. Расчетный счет 263202

в Горуправлении Госбанка. Тел. 57-08-72

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт (замену) в течение гарантийного срока

Лампа «Соллюкс» стационарная ЛСС-6М ТУ 64-1-243—77

Помер и дата выпуска

(заполняется заводом-изготовителем)

Приобретен

(дата, подпись и штамп торгующей организации)

Введен в эксплуатацию

(дата, подпись)

Принят на гарантийное обслуживание ремонтным предприятием

города

Подпись руководителя
и печать ремонтного предприятия

Подпись руководителя
и печать учреждения-владельца
