ОБЛУЧАТЕЛИ РТУТНО-КВАРЦЕВЫЕ МАЯЧНЫЕ. ПАСПОРТ 9-00-00ПС, 30-00-ООПС

Министерство медицинской промышленности

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОИ АППАРАТУРЫ

ОБЛУЧАТЕЛИ

РТУТНО-КВАРЦЕВЫЕ МАЯЧНЫЕ

ПАСПОРТ

9-00-00ПС

30-00-ООПС

1975

1. НАЗНАЧЕНИЕ

Облучатели ртутнонкварцевые маячные предвазиачены для

проведения общих групповых облучений в специальных поме-

щениях. Облучатель малый ОКМ-9 предназначен для облуче-

ний детей, облучатель большой ОКБ-30 — для облучений

взрослых.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Источник излучения — ртутно-квар-

цевая лампа ТУ 16-535.280—74

Напряжение питающей сети, В

Частота,  Г ц

.

.

.

Мощность, В.А, не более

Длительность пускового режима лам

пы, мин, не более

Радиус зоны облучения, м

Количество одновременно облучаемых

лиц

Высота облучателя, н. мм

Масса, кг, не более

Класс защиты 01 ОН 64-1-203—69 ,

ОКМ-9

ДРТ-375

220

50

1000

15

0,8

8

830 ±50

1100+50

20

ОКБ-30

ДРТ-1000

220

50

2000

15

от 2 до 3

20

1040 ±50

1340 ±50

25

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

№

п. п.

1

2

3

4

Наименование

С о с т а в  и з д е л я я

Облучатель в сборе без ртутно-квар-

цевой лампы, шт. .  . . .

Лампа ртутно-кварцевая

ТУ 16-535,280—74:

ДРТ-375, шт. . . . .

ДРТ-1000, шт

Очки защитные для детей 033-6-

УЛД-М ТУ 64-1-729—73, шт.

Очки защитные для взрослых

033-6-УЛВ-М ТУ 64-1-729—73, шт.

Количество, шт

ОКМ-9

' • • — •

1

1

„

8

й

ОКБ-30

1

_

1

10

10

№

п. п.

5

6

7

I ^именование

Паспорт, экз. .

З а п а с н ы е  ч а с т и

Лампа ртутно-кварцевая ДРТ-375, шт.

Лампа ртутно-кварцевая ДРТ-1000,

шт.

.

.

.

.

.

.

Неоновая лампа ТН-0,3 ГОСТ 9005-

59

Количество, шт

ОКМ-9

1

1

2

ОКБ-30

1

1

2

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Конструкция облучателя.

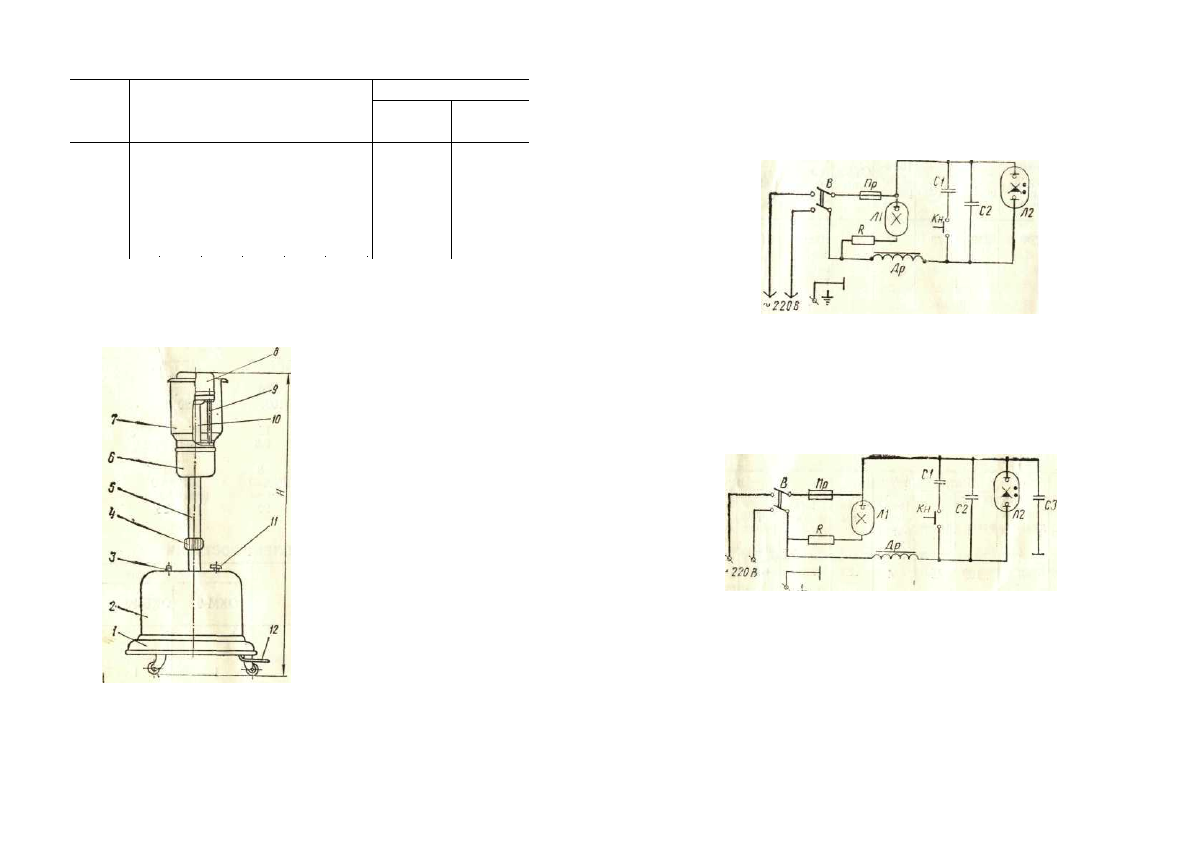

4-1.1. Облучатель (рис. 1) состоит из трех основных узлов:

*

.

Рис.

 1. Общин вид облучателя

основания /, стойки

 5

 и головки

 9

 с защитным кожухом

 7,

закрывающим лампу

 10

 в межпроцедурное время. В основа-

нии находится электропитающее устройство.

На кожухе

 2

 основания расположены ручка выключате-

ля //, пусковая кнопка

 3

 И глазок сигнальной лампы.

4.1.2. Для установки ртутно-кварцевой лампы необходимо*:

а) отвернуть винты и снять колпак

 8;

б) отвернуть два винта у стакана

 6

 и опустить его вниз;

в) отвернуть гайки

 6

 (см. рис. 4) с кронштейнов

 3

 и 5;

г) установить лампу

 4

 на кронштейн

 3

 и

 5

 и закрепить

гайками

 6;

ее

Рис. 2. Схема электрическая принципиальная:

Cl, C2

 — конденсаторы;

 В

 — выключатель;

 Пр

 — предохранитель;

Др

 — дроссель;

 Кн

 — кнопка пуска;

 Л1 —

 сигнальная лампа; Л2 — лампа

ДРТ-375;

 R

 — резистор

д) надеть верхний и нижний контакты

 2

 на лампу и закре-

пить их винтами /;

е) установить стакан

 6

 (см. рис. 1) и закрепить его винта-

ми.

Рис.

 3. Схема электрическая принципиальная

Cl, C2, СЗ

 — конденсаторы;

 В

 — выключатель;

 Пр

 — предохранитель;

Др —

 дроссель;

 Кн

 — кнопка пуска;

 Л1

 — сигнальная лампа;

 Л2

 — лампа

ДРТ-1000;

 R —

 резистор

ж) надеть колпак

 8

 и зевернуть винты-

4.1.3. Облучатель включается в сеть проводом

 12.

 Облуча-

тель ОКБ-30 нужно подключать к сети через силовой щиток,

облучатель ОКМ-9 — через сетевую розетку.

4.2. Схема электрическая принципиальная для ОКМ-9 при-

ведена на рис. 2, для ОКБ-30 — на рис. 3.

5

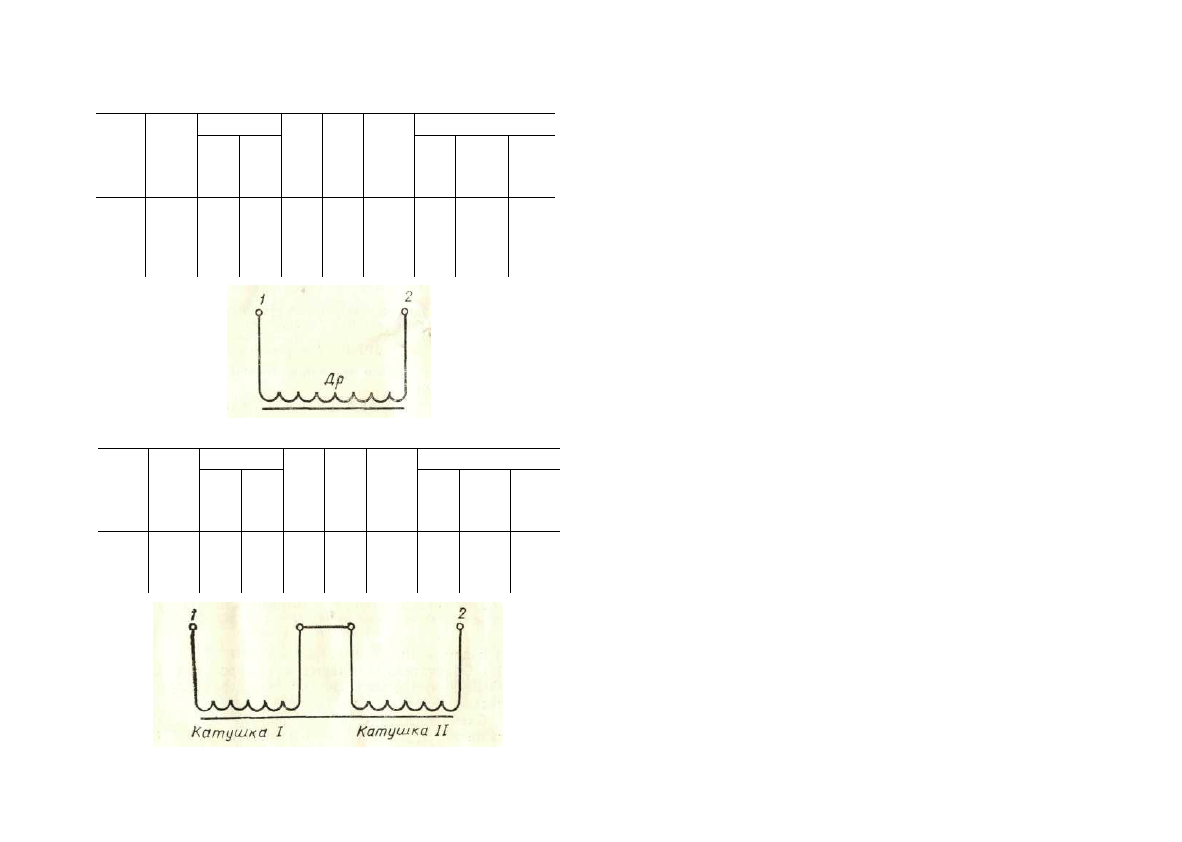

4.2-1. Нормальный рабочий режим ртутно-юварцевой лам-

пы создается балластным дросселем

 Др-

 Данные обмоток

дросселя для ОКМ-9 приведены в табл. 1, для ОКБ-30 —

в табл. 2.

Таблица 1

№ об-

мотки

или

катуш-

ки

Катуш-

ка

Про-

вод,

марка,

диа^

метр

ПЭВ-2-

-rt.4

Витки

всего

457

в слое

73

Слоев

(ори-

енти-

ровоч-

но)

7

Отво-

ды

1

—

Изоля-

ция

между

слоями

Один

слой

кабель-

ной бу-

маги

Выводы

маркл

ровка

1,2

марка,

диа-

метр

Обмо-

точным

Длина,

мм

1—130

2—130

Таблица 2

№ об-

мотки

и

катуцда

Катуш-

ки I и II

Провод,

марка,

диаметр

ПБД-

-2,1

Витки

всего

162

в слое

45

Сдо-

ев

(ори-

6НТ1И-

ровоч-

но)

4

Отво-

ды

—

Изоля-

ция

между

слоями

—

Выводы

марки

ровка

1:2

марка,

диа-

метр

Обмо-

точ-

ным

Длина,

мм

1— 95

2-200

4.2.2. Зажигание ртутао-кварцевой лампы обеспечивает

конденсатор

 С1

 и пусковая кнопка /С

н

 .

4.3. Особенности эксплуатации-

4.3.1. Ультрафиолетовые лучи биологически весьма актив-

ны и при неумелом пользовании могут нанести серьезный

вред как облучаемым лицам, так и обслуживающему персона-

лу.

Необходимо применить их только по врачебному предписа-

нию с точным указанием дозировки, соблюдая меры предосто-

рожности.

4.3.2. Зона облучения должна быть отмечена на полу ок-

ружностями (см. раздел 2, п. 6), центром которых является

облучатель.

4.3.3. Помещение, в мотором находится облучатель, долж-

но иметь хорошую вентиляцию, так мак 'Образующиеся в про-

цессе горения ртутно-кварцевой лампы озон и окислы азота

вредны для дыхания.

4.3.4. Ртутно-кварцевая лампа расчитана на горение в те-

чение длительного времени, однако после 2 ч. эксплуатации

рекомендуется сделать перерыв на 20-30 мин.

4-3.5. Необходимо раз в неделю протирать ртутно-кварце-

вую лампу ваткой, слегка смоченной спиртом. Включение до-

пускается после полного высыхания лампы.

4.3.6. Внешняя отделка облучателя допускает влажную са-

нитарную обработку обычными дезинфицирующими раствора-

ми. Применение раствора сулемы для протирания хромирован-

ных частей облучателя не допускается.

Защитный кожух 7 (см. рис. 1) протирать сухим марлевым

тампоном.

5. МЕРЫ БЕЗОПАСНОСТИ

5-1. Облучатель должен быть заземлен, для этого имеющий-

ся у сетевого провода вывод «Земля» подсоединить к зазем-

ляющему контуру.

5.2. Перед процедурой надеть защитные очки пациентам

и обслуживающему персоналу.

5.3. При замене ламп и плавких вставок, проверке монта-

жа, устранении неисправности, дезинфекции и очистке от пы-

ли облучатель надо отключить от сети.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

6.1. Установить облучатель в центре окружностей.

6-2. Проверить соответствие установки ручки выключателя

сети положению «Отключено».

6.3. Присоединить провод

 12

 (см. рис. 1) облучателя к се-

ти.

7. ПОРЯДОК РАБОТЫ

7.1. Перевести ручку выключателя сети в положение

«Включено». Если лампа при этом не зажигается, нажать

несколько раз на пусковую кнопку.

7-2. Облучение пациента начать спустя 15 мин. после вклю-

чения лампы, за это время установится ее режим.

7.3. Снять защитный кожух и установить пациентов с за-

щищенными глазами на предписанную врачом позицию.

7.4. После окончания процедуры (если не предполагает-

ся облучать новую группу лиц) облучатель выключить.

Повторно включить облучатель можно только после полно-

го охлаждения ртутно-кварцевой лампы, т. е. через 10-15 мин.

Если партии облучаемых лиц следует одна задругой, то лампу

в период между процедурами не выключать, а закрыть защит-

ным кожухом-

8. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность

Вероятная

причина

Ртутно-кварцевая лам

па не зажигается или

периодически вспыхива-

ет, сигнальная лампа

светится

Ртутно-кварцевая лам

па не зажигается, сиг-

нальная лампа не све-

тится

Зажженная лампа са-

мопроизвольно гаснет,

сигнальная лампа све-

тится слабо

Сигнальная лампа не

светится, а ртутно-квар-

цевая лампа горит

Облучатель работает,

но слышно сильное гуде-

ние

8

1. Ослабли контак-

ты ртутно-кварцевой

лампы

2. Неисправна ртут

но-кварцевая лампа

1. Перегорела плав-

кая вставка

2. Нарушения

в монтаже

Недостаточная ве-

личина напряжения

питающей сети

Перегорела сигналь

ная лампа

Ослабли стяжные

шпильки дросселя

Способ устранения

1. Поджать кон-

такты

2. Сменить ртутно-

кварцевую лампу

1. Заменить плав-

кую вставку

2. Проверить мон-

таж, имеющиеся не-

исправности устра-

нить

Включить облуча-

тель через устройство

обеспечивающее нор-

мальное напряжение

Заменить сигналь-

ную лампу

Подтянуть гайки

шпилек

£ • 5

8-1.

 Замену ртутно-кварцевой лампы производить следую-

щим образом: отвернуть винты и снять колпак

 9

 (см. рис. 1),

отвернуть винты у стакана 7 и опустить его вниз, отвернуть

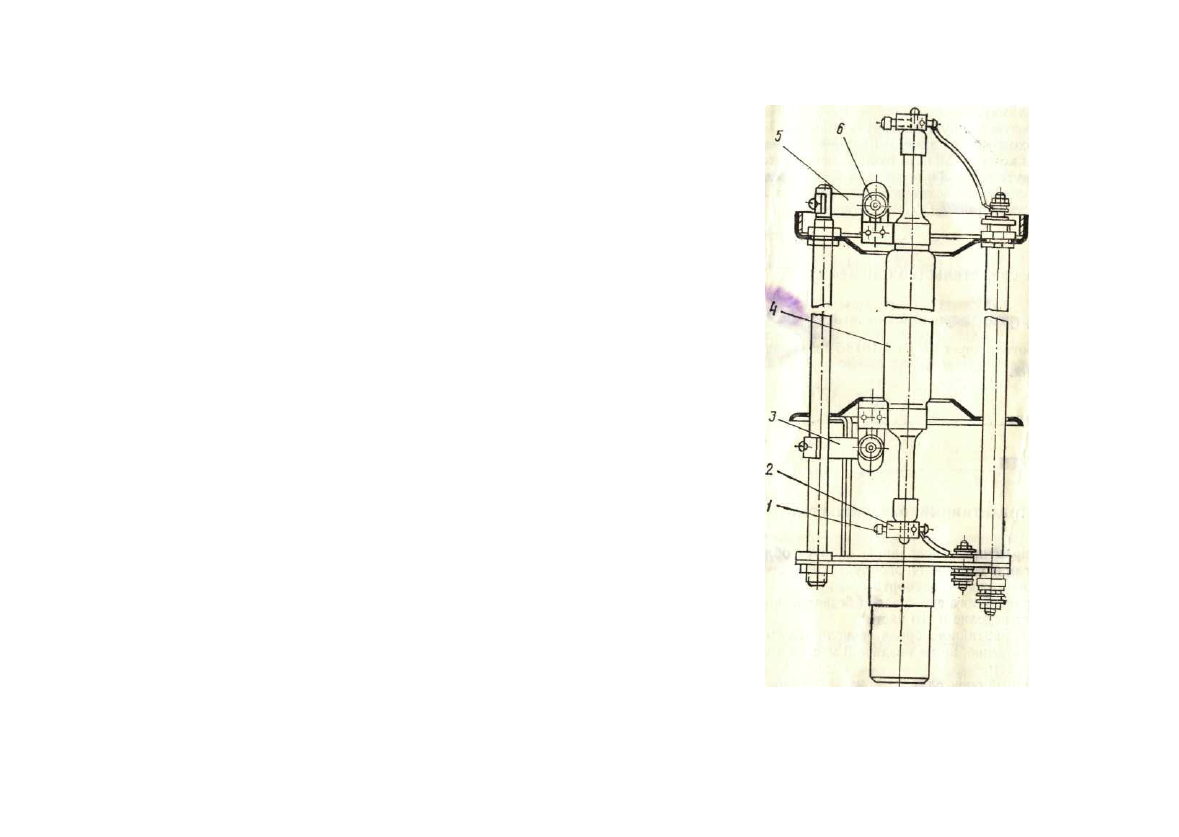

Рис. 4. Установка ртутно-кварцевой лампы

винты 1 (рис. 4), снять контакты

 2

 с лампы, отвернуть гайки

 6

и снять лампу

 4

 с кронштейнов

 5.

 Установку новой лампы про-

изводить в обратном порядке.

9

8.2. Для замены сигнальной лампы необходимо отвернуть

колпачок сигнальной лампы, ;нах'одящийся на кожухе

 2

 (см.

рис. 1), нажать «а колбу лампы и, повернув ее против часовой

стрелки, вынуть лампу.

Установить новую лампу и навернуть колпачок.

8.3. При необходимости замены плавкой вставки следует

вывернуть винты кожуха

 2,

 снять ручку выключателя

 12,

 ес-

ли нужно, отвернуть гайку

 4

 и поднять кожух

 2

 вверх по стой-

ке. Вывернуть головку предохранителя из корпуса

 Пр,

 заме-

нить в ней плавкую вставку. Сборку производить в обратном

порядке.

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

.

Облучатель ртутно-кварцевый маячный

номер соответствует ТУ 64-1-1618-72 и признан годным

для эксплуатации.

Дата приемки

Начальник ОТК

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1. Завод гарантирует исправную работу облучателя в

течение двух лет при хранении и эксплуатации в соответствии

с требованиями настоящего паспорта-

В течение гарантийного срока завод безвозмездно ремонти-

рует или заменяет изделие и его части.

10.2. Начало гарантийного срока исчисляется со дня ввода

изделия в эксплуатацию, но не позднее 6 мес. со дня получе-

ния его потребителем.

10.3. Гарантийный срок службы покупных узлов и деталей

определяется ГОСТ, ТУ или нормалями на эти изделия.

Предельный срок защиты без перешнсервации — 5 лет.

Адрес завода-изготовителя: г. Свердловск, 620164, ВИЗ-

Бульвар, 13-

10

11. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

11.1. Облучатель ртутно-кварцевый маячный

номер подвергнут консервации согласно требованиям,

предусмотренным ТУ 64-1-1,618-

Дата консервации

Срок консервации

Консервацию произвел

Изделие после консервации принял

12. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Облучатель ртутно-кварцевый маячный

номер упакован согласно требованиям, предусмотренным
ТУ 64-1-1618-72. / „ /

 t

Дата упаковки _

Упаковку произвел

Изделие после упаковки'принял

'п

13. ХРАНЕНИЕ

13.1. Хранить облучатель следует в закрытом помещении

при температуре 1-40°С и относительной влажности не бо-

лее 70%.

13.2. Воздух помещения не должен содержать примесей,

вызывающих коррозию.

14. РАСКОНСЕРВАЦИЯ

Расконсервацию облучателя производить путем протирки

деталей марлевым тампоном, смоченным спиртом или бензи-

ном-

Обильное смачивание обезжиривающими жидкостями не

рекомендуется.

Защитный кожух протереть сухим марлевым тампоном.

11

15. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Рекламации предъявляются в порядке, изложенном в «Ин-

струкции о порядке приемки продукции производственно-тех-

нического назначения и товаров народного потребления по

качеству», утвержденной Постановлением Госарбитража при

Совете Министров СССР от 25 апреля 1966 г № П-7

№

П.Л.

Краткое содержание

рекламации

Принятые меры

Примечание

12

СОДЕРЖАНИЕ

1. Назначение .

.

.

.

.

.3

2. Техническая характеристика .

.

.

.3

3. Состав изделия и комплект поставки

. .

 Л

4. Устройство и принцип работы

.

.

.4

5. Меры безопасности .

.

.

.

.7

6. Подготовка изделия к работе

.

.

.7

7 . Порядок работы

. . .

.

\

. 8

8. Характерные неисправности и способы их устранения 8

9. Свидетельство о приемке

. .

.

10

10. Гарантийные обязательства .

,

.

. 1 0

11. Свидетельство о консервации .

.

.

. 1 1

12. Свидетельство об упаковке .

.

.

. 1 1

18. Хранение

.

.

.

.

.

11

14. Расконсервация

.

.. .

.

11

15. Сведения о рекламациях

.

.

.

12

Редакционно-издательский отдел

при Упрполиграфиздате

Редактор

 Е. В. Иванова

Технический редактор

 3. И. Савиновских

Корректор

 Л. Н. Левина

Сдано в набор 30.05.75 г. Подписано в печать 30.09. 75 г. Формат 60X84'/IG

Печ. л. 0,75 Уч. изд. л. 0,6 Заказ 3791 Тираж 20000.
В. Пышма, тип. Управления издательств, полиграфии и книжной торговли.
