ОБЛУЧАТЕЛЬ РТУТНО-КВАРЦЕВЫЙ НА ШТАТИВЕ ОРК-21 МРТУ 64-1-1618-61. Техническое описание, инструкция по эксплуатации и паспорт





МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ СССР

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

ОБЛУЧАТЕЛЬ РТУТНО-КВАРЦЕВЫЙ

НА ШТАТИВЕ ОРК-21

МРТУ 64-1-1618-61

Техническое описание, инструкция по эксплуатации и паспорт

Свердловск 1969

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Назначение

Облучатель

 ртутно-кварцевый на

 штативе

 предназначен для

Профилактотеских и лечебных облучений ультрафиолетовыми

лучами.

Техническая характеристика

И с т о ч н и к  и з л у ч е н и я  . . . .  Р т у т н о к в а р ц е в а я  л а м п а

ПРК-2

Мощность, потребляемая облучателем

из сети,

 ва,

 не более 1000

Напряжение,

 в

 • 220

Частота,

 ги.

 50

Расстояние до облучаемой поверхности,

 м.

 . 1

Длительность пускового режима лампы,

 мин. .

 15

Облучатели на напряжение 127

 в

 поставляются по особому сог-

лашению с потребителем.

Комплектность

Основание, шт.

Штатив, шт. 1

Рефлектор с дугой, шт

Тройник, шт. 1

Ртутно-кварневая лампа ПРК-2, шт 1

Техническое описание с инструкцией по

эксплуатации и паспорт, экз. 1

Запасные части и принадлежности

Л а м п а  р т у т н о - к в а р ц е в а я  П Р К - 2 ,  ш т 1
О ч к и  з а щ и т н ы е  д л я  в з р о с л ы х ,  ш т .

.

.

.

.

О ч к и  з а щ и т н ы е  д л я  д е т е й ,  ш т . 1

Принцип действия,

описание конструкции и схемы

Ультрафиолетовые

 лучи соответствующей

 дозировки

 являются

активными

 раздражителями живых тканей организмов

 и

 способ-

ствуют энергичному обмену веществ, улучшению состава крови

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

п повышению защитных свойств организма в борьбе с инфекцион-

ными заболеваниями.

Облучатель состоит из трех основных узлов: основания

 1,

 шта-

тива

 4

 и рефлектора

 10

 (рис. 1).

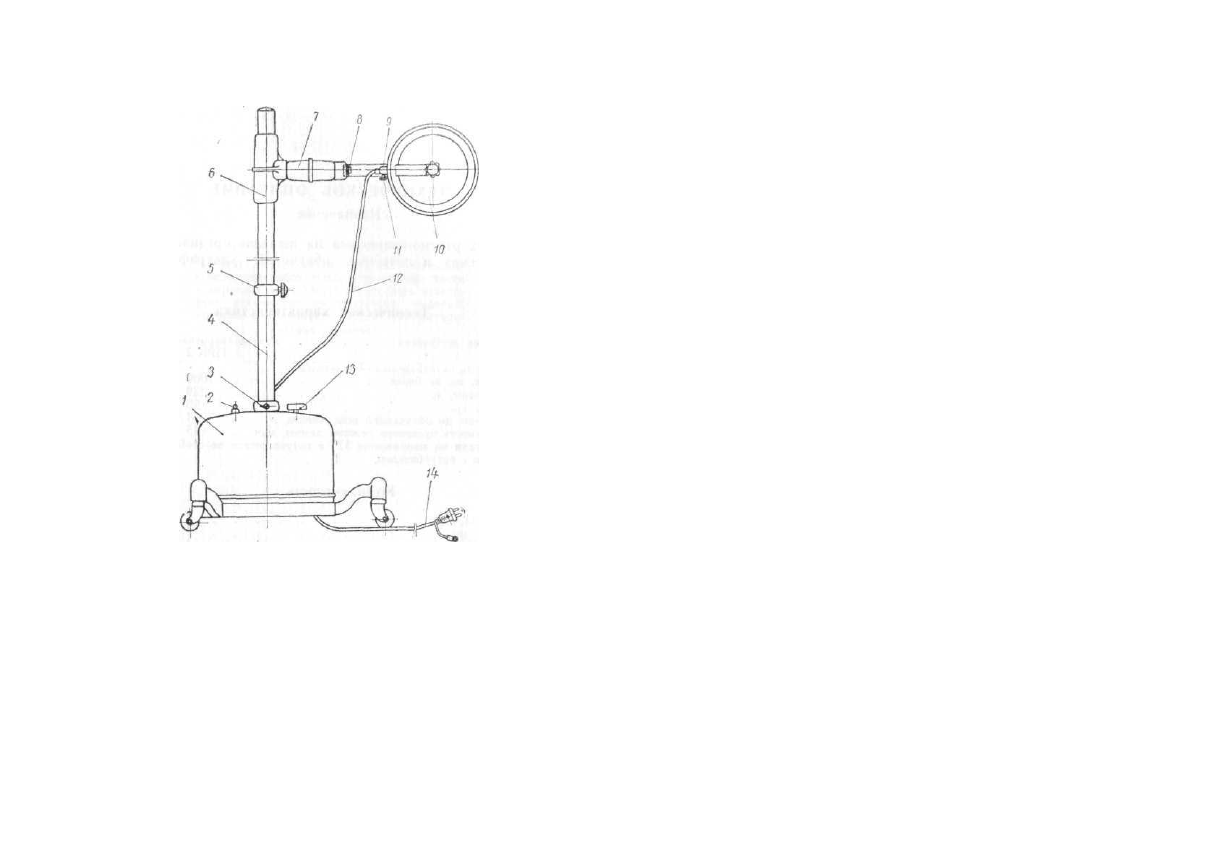

Рис. 1. Облучатель ртутно- кварцевый:

1 — основание; 2 — кнопка пусковая: 3—

пинт; 4 — штатив; 5 — охранное кольцо;

6 — тройник; 7 — ручка; 8 — болт; 9 —

гнездо отражателя; 10 — рефлектор; 11 —

винт; 12 — провод соединительный; 13 —

рукоятка выключателя; 14 — шнур сети.

Основание содержит электропитающее устройство и служит

опорой для штатива. На кожухе основания расположены рукоят-

ка

 13

 выключателя сети и пусковая кнопка

 2,

 выведен соедини-

тельный провод

 12

 и шнур

 14

 сети.

Штатив

 4

 несет на себе узел рефлектора

 10,

 который состоит

из отражателя с ртутно-кварцевой лампой, тройника

 6

 и ручки

 7.

С помощью тройника п ручкп рефлектор может быть перемещен

по штанге в вертикальном направлении. Для этого нужно ручку

7 повернуть по часовой стрелке (отражатель справа) и переме-

4

щать узел рефлектора в нужном направлении. При перемещении

рефлектора по штанге ручку тройника надо отпускать плавно,

чтобы не сломать ручку или упор.

Принципиальная электрическая схема облучателя дана па

рис. 2.

Нормальный рабочий режим ртутно-кварцевой лампы создает-

ся балластным дросселем Др.

Конденсатор С1 и пусковая кнопка Кн служат для облегчения

зажигания

 ртутно-кварцевой лампы. В случаях, когда ртутно-

кварцевая

 лампа при обычном включении сразу не зажигается,

следует пользоваться пусковой кнопкой. Кратковременное на-

жатие кнопки (один—три раза) дает на мгновение необходимое

для ее зажигания напряжение.

Для нормальной работы ртутно-кварцевой лампы необходимо

напряжение 220

 в.

 В связи с этим в схему напряжением 127

 в

(рис. 26) введен повышающий автотрансформатор Тр.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Монтаж

Облучатель поставляется в разобранном виде. Для сборки

облучателя (рис. 1) необходимо отвернуть два винта

 3,

 поставить

штатив

 4

 нижним концом в соединительную трубу основания и

завернуть винты

 3.

 Затем взять в левую руку тройник

 6,

 правой

рукой повернуть ручку 7 по часовой стрелке до отказа и надеть

тройник на штатив

 4.

 после этого плавно отпустить ручку. На

торцо

 ручки 7 вывернуть болт

 8,

 дугу отражателя поставить в паз

втулки и завернуть болт

 8.

 Колодку соединительного провода

 12

вставить в гнездо

 9

 отражателя и закрепить винтом

 11. .

С ртутно-кварцевой лампы снять металлические хомутики.

Сжимая один из контактов

 1

 (рис. 3) выводом лампы

 2,

 а второй

—пальцем свободной руки, установить лампу между контактами.

Особенности эксплуатации

Ультрафиолетовые лучи биологически весьма активны и при

неумелом пользовании могут нанести серьезный вред как облу-

чаемым лицам, так и обслуживающему персоналу. Поэтому они

должны применяться только по врачебному предписанию с точ-

ным указанием дозировки и соблюдением ряда мер предосторож-

ности.

Перед проведением процедуры для каждого больного необхо-

димо определить биодозу облучения.

Помещение, в котором находится облучатель, должно хорошо

вентилироваться, потому что образующиеся в процессе ультра-

фиолетовых излучений озон и окислы азота вредны для дыхания.

Ртутно-кварцевая лампа рассчитана на горение в течение дли-

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

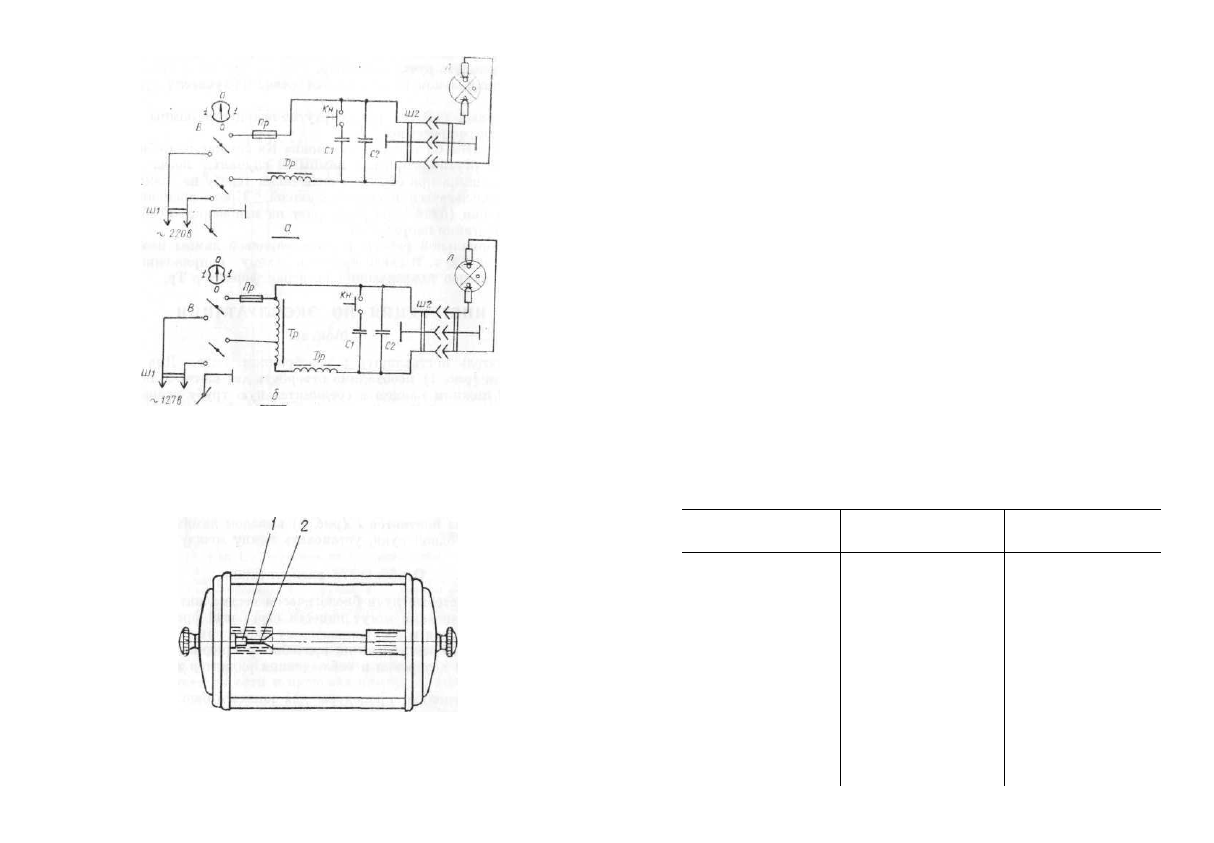

Рис. 2. Схема принципигльная электрическая:

а — для напряжения 220 в; б — для напряжения

127 в; Л — лампа ртутно-кварцевая ПРК-2; С1— С2 —

конденсатор; Кн — кнопка пусковая; Др — дроссель;

Пр — предохранитель; В— выключатель; Ш1 —вилка

штепсельная; Ш2 — разъем; Тр — автотрансформатор.

Рис. 3. Ртутно-кварцевая лампа:

1 — контакты; 2 — вывод лампы.

тельного времени.

 Однако после шестичасовой эксплуатации ре-

комендуется сделать перерыв на 30 минут.

Ртутно-кварцевую лампу paз в неделю необходимо протирать

ватой,

 слетка

 смоченной спиртом.

 Включение

 допускается только

после полного

 высыхания

 лампы.

Подготовка к работе

Установить

 рукоятку выключателя

 сети

 в

 положение

 «Выкл.»

Установить рефлектор

 и

 охранное кольцо (рис. 1)

 на

 нужной

высоте,

 придать

 рефлектору необходимый угол наклона.

Имеющийся у

 сетевого провода вывод «Заземление» необхо-

димо присоединить к выводу «Земля»,

 который должен

 быть пре-

дусмотрен у сетевой розетки. После этого включить штепсельную

вллку

 сетевого провода

 в

 розетку.

Техника безопасности

Во время работы облучатель должен быть заземлен.

При

 проведении процедуры глаза пациента и обслуживающего

персонала следует защитить очками, а открытые, необлучаемые

части тела — марлевыми повязками.

При замене лампы, проверке монтажа

 и

 устранении неисправ-

ностей облучатель необходимо отключить от сети.

Порядок работы

Для включения облучателя нужно рукоятку выключателя пе-

ревести

 в

 положение «Включено». Если

 ртутно-кварцевая

 лампа

при этом не зажглась, нажать несколько раз на пусковую кнопку.

Облучение начать спустя

 15 минут

 после включения ртутно-квар-

цевой

 лампы. За это время установится ее рабочий режим.

Простейшие неисправности

и способы их устранения

Неисправность

Ртутно-кварцевая лам-

па не зажигается (при

наличии напряжения в

сети)

Лампа вспыхивает, но

зажечь ее не удается

или зажженная лампа

самопроизвольно гаснет

Облучатель работает,

но слышно

 сильное гу-

дение

Вероятная причина .

неисправности

1. Сгорел предохра-
нитель

2. Неисправна ртутно-

кварцевая лампа

3. Нарушен монтаж в

пусковой кнопке или

конденсаторе

Недостаточная величи-

на напряжения, пита-

ющего лампу

Ослабли стяжные

шпильки дросселя

Способ устранения

неисправности

1. Сменить предохра-

нитель

2. Сменить лампу

3. Проверить контакты

и устранить неисправ-

ность

Проверить вольтмет-

ром и в случае необ-

ходимости повысить

напряжение в сети с

помощью регулировоч-

ного автотрансформа-

тора соответствующей

мощности

Подтянуть гайки шпи-

лек

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Гарантийный срок

Гарантийный срок работы облучателя при

 надлежащем хра-

нении

 и

 эксплуатации

 л соответствии с требованиями настоящей

инструкции

 — два года.

В течение гарантийного срока

 завод

 бесплатно ремонтирует

или

 заменяет изделие и его

 части.

 Начало гарантийного срока

исчисляется со дня его получения потребителем (клиникой, боль-

ницей и г. д.), но не позднее

 шести

 месяцев после отгрузки заво-

дом-изготовителем.

оавод гарантирует качественную работу облучателя при сбор-

ке его узлами одного комплекта. В соответствии с заводской

 мар-

кировкой

 к отдельным узлам облучателя прикрепляется бирка

или марка завода, на которой указан заводской номер изделия.

При хранении на складах и базах перекомплектовка облучателя

не разрешается. Пересылка изделий, подлежащих гарантийному

ремонту, производится за счет завода-изготовителя. Гарантийный

срок службы покупных узлов и деталей определяется ГОСТами,

техническими условиями или нормалями на эти изделия.

Адрес завода: г. Свердловск, ВИЗ, Бульвар, 13.

Порядок хранения

Детали облучателя необходимо надежно предохранить от кор-

розии. Упаковка и ящик должны обеспечивать сохранность его

при перевозке. Облучатель следует хранить

 в

 закрытом помеще-

нии при температуре от +5 до +35° С. Воздух помещения не

должен содержать примесей, вызывающих коррозию.

Транспортировка

Для транспортирования облучатели следует уложить в доща-

тые ящики, выложенные внутри влагонепроницаемым материа-

лом. Перевозка облучателей в железнодорожных контейнерах

может производиться в первичной упаковке или облегченной

таре.

ПАСПОРТ

на облучатель ртутно-кварцевын на штативе

 ОРК-21

Дата выпуска: « »  ^ - ^

  г

-

Напряжение питающей сети,

 в . .  . .

Частота,

 гц.

Потребляемая мощность,

 ва,

 не более

Началъник  О Т К

  — — — .

220

50

1000

-------------------------------------------------------------------------------------------------------------------------------------------------------------
