ВЕСЫ МЕДИЦИНСКИЕ ДЛЯ ВЗВЕШИВАНИЯ ДЕТЕЙ ТИП ВМ-20. Паспорт ТУ 64-1-1067—73

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

Нижнетагильский медико-инструментальный завод

ВЕСЫ МЕДИЦИНСКИЕ

ДЛЯ ВЗВЕШИВАНИЯ ДЕТЕЙ

ТИП ВМ-20

ТУ 64-1-1067—73

Паспорт

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Весы медицинские ВМ-20 представляют собой переносные на-

стольные неравиоплечие весы шкального типа с лотком для укла-

дывания ребенка- Они предназначены для взвешивания детей от 1

до 20 кг и применяются в детских консультациях, яслях, больницах

и санаториях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы взвешивания, кг

Цена деления, кг основной шкалы

дополнительной шкалы

Максимальная погрешность, кг

при нагрузке от 1 до 8 кг

св. 8 „ 15

„ 15 „ 20

Габаритные размеры, мм

Масса, кг ('„г более)

1—20

0,01

±0,015

+0,030

±0,040

^85x305x220

ПОРЯДОК РАБОТЫ

Весы отгружаются в собранном виде, и во время упаковки все

подвижные части перевязываются шпагатом. Под призмы подкла-

дываются картонные прокладки, никелированные части — коро-

мысло и гири — смазываются техническим вазелином и обертыва-

ются парфинированной бумагой.

Перед пуском в эксплуатацию необходимо вынуть все проклад-

ки из-под призм, снять с подвижных частей шпагат и протереть ни-

келированные части бензином, а затем протереть их насухо. Г-об-

разную планку 1 следует укрепить винтами к задней стенке корпу-

са 2 так, чтобы она предупреждала спадание рамы 3 с серег.

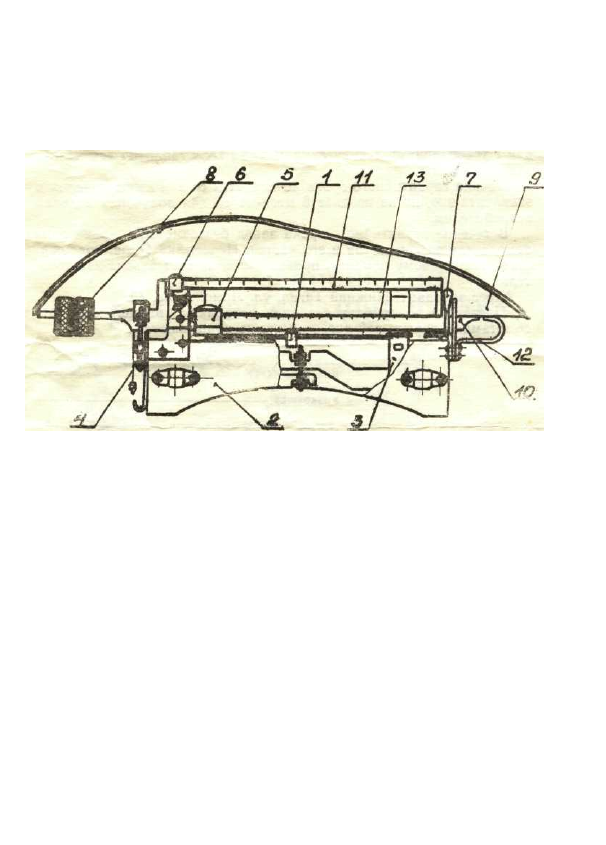

Поставить весы на предназначенное место и с помощью отвеса 4

установить их в горизонтальное положение так, чтобы конус отвеса

находился против заостренного указателя скобы. Большую 5 и ма-

лую 6 гири установить на нуль, опустить арретир 7 и привести ве-

сы в состояние равновесия путем перемещения противовесов 8, а

затем прижать их плотно друг к другу (законтрить),

Для взвешивания на лоток 9 арретированных весов уклады-

вают ребенка, затем устанавливают большую гирю на одно из де-

лений и опускают арретир. Наблюдая за указателем равновесия

коромысла 10, передвигают большую гирю на нужное количество

делений, а передвижением малой гири по дополнительной шкале

11 доводят подвижный указатель коромысла до совпадения с не-

подвижным указателем 12. После этого весы арретируют и сни-

мают показания основной 13 и дополнительной шкал, которые сум-

мируют. После каждого взвешивания гири устанавливают в нуле-

вые положения. Взвешивание производят осторожно, без толчков и

ударов.

Перемещать большую гирю нужно аккуратно, чтобы не

поцара-

пать

верхнюю плоскость шкалы и не повредить зуб гири. При

передвижении гирю приподнимают и слегка прижимают к нижней

плоскости шкалы.

Нагрузка и разгрузка весов производятся при закрытом арре-

тире. В нерабочем состоянии арретир также должен быть закрыт.

Перед каждым новым взвешиванием следует проверять равнове-

сие весов- Нагружать весы разрешается не более 20 кг.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Весы устанавливают в сухом, отапливаемом помещении. Пыль

и грязь осторожно удаляют тряпкой или мягкой щеткой при закры-

том арретире. Призмы и подушки протирают тряпкой, смоченной

в керосине, а затем вытирают досуха. Смазка призм и подушек не

допускается. После чистки необходимо весы установить по отвесу

и уравновесить. Весы переносить при закрытом арретире и в гори-

зонтальном положении.

При обнаружении значительных неисправностей, таких, как по-

вреждение острия призм, появление ржавчины на призмах и по-

душках, деформация подплатформенных рычагов или других

частей, весы следует направить в мастерскую для ремонта.

Каждые два года весы следует предъявлять в органы Госстан-

дарта СССР для поверки и клеймения.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

При хранении, транспортировании и эксплуатации в соответст-

вии с требованиями технических условий срок гарантии устанавли-

вается 2 года.

Начало гарантийного срока исчисляется со дня ввода изделия в

эксплуатацию, но не позднее 6 месяцев со дня получения изделия

потребителем.

В течение гарантийного срока завод безвозмездно производит

ремонт или замену весов и его частей. Пересылка весов, подлежа-

щих гарантийному ремонту, производится за счет завода-изготови-

теля.

Адрес завода: г. Нижний Тагил, ул. Ломоносова, 49.

Претензии по прибору без предъявления настоящего паспорта

со штампом торгующей организации не принимаются.

Контролер ОТК

Упаковщик

Штамп

торгующей

организации

Н. Тагил, типография Свердуприздата. 3. 7197—75.

Т.

00ft.

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ГЛАВНОЕ УПРАВЛЕНИЕ МЕДИЦИНСКОЙ ТЕХНИКИ

НИЖНЕТАГИЛЬСКИЙ МЕДИКО-ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД

ВЕСЫ МЕДИЦИНСКИЕ ВМ-20

ДЛЯ ВЗВЕШИВАНИЯ ДЕТЕЙ

МРТУ 64-1-1067-68

ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ OБ ИЗДЕЛИИ

Весы медицинские ВМ-20 представляют собой переносные на-

стольные весы шкального типа с лотком для

укладывания

новорож-

денных. Они предназначены для взвешивания детей от 1 до 20 кг и

применяются в детских консультациях, яслях, больницах и сана-

ториях.

Весы состоят из следующих основных частей:

сварного корпуса,

на котором установлены подушки для опоры

призм подплатформенных рычагов, вилки с двумя подушками для опо-

ры коромысла, неподвижный указатель с арретиром (затвором) и от-

вес для установки весов в горизонтальное положение;

большого и малого подплатформенных рычагов,

помещенных внут-

ри корпуса и имеющих по одному изогнутому среднему рычагу;

рамы

из восьми кронштейнов, нижние концы которых опираются

па ножевидные опоры грузоприемных серег подплатформенных ры-

чагов;

лотка

с двумя приваренными скобами и соединенными с рамой

двумя штырями;

коромысла

с основной и дополнительной шкалами, двумя подвиж-

ными гирями и тарировочными гайками.

Основная шкала коромысла представляет собой линейку прямо-

угольного сечения, по которой передвигается большая гиря. На пе-

редней плоскости основной шкалы нанесены деления от 0 до 20 через

каждый килограмм. На верхней плоскости основной шкалы над рис-

ками имеются канавки для фиксации большой гири.

Правый конец коромысла заканчивается заостренной частью, яв-

ляющейся подвижным указателем равновесия весов.

Дополнительная шкала представляет собой линейку прямоугольно-

го сечения, по которой передвигается малая гиря. На передней плос-

кости дополнительной шкалы нанесены деления через каждые 100 г.

Каждое деление 100 г, в свою очередь, разделено на равные части

ценой 10 г. Таким образом, дополнительная шкала дает возможность

взвешивания с точностью до 10 г.

До выпуска в обращение весы поверяют и клеймят поверочные

органы Комитета стандартов, мер и измерительных приборов при

Совете Министров СССР. Клейма ставятся на передней плоскости

основной шкалы коромысла и в местах крепления дополнительной

шкалы коромысла.

КОМПЛЕКТ ПОСТАВКИ

В комплект входит:
1. Весы в собранном виде — 1 шт.

2. Паспорт — 1 экз.

ПОРЯДОК РАБОТЫ

Весы отгружаются в собранном виде, и во время упаковки все под-

вижные части перевязываются шпагатом. Под призмы подкладывагат-

ся картонные прокладки, никелированные части — коромысло и ги-

ри — смазываются техническим вазелином и обертываются парафи-

нированной бумагой.

Перед пуском в эксплуатацию необходимо вынуть все прокладки,

снять с подвижных частей шпагат и протереть никелированные части

тряпочкой, смоченной в бензине, а затем протереть их насухо. Г-об-

разную планку следует укрепить винтами к задней стенке корпуса

так, чтобы она предупреждала спадание рамы с серег.

Поставить весы на предназначенное место и с помощью отвеса

установить их в горизонтальное положение (чтобы конус отвеса нахо-

дился против заостренного указателя скобы). Большую и малую

гири установить на нуль, опустить арретир и привести весы в состоя-

ние равновесия путем перемещения тарировочных гаек, а затем при-

жать их плотно друг к другу.

Для взвешивания на лоток арретированных весов укладывают ре-

бенка, затем устанавливают большую гирю на одно из делений и опу-

скают арретир. Наблюдая за указателем равновесия весов, передвига-

ют большую гирю на нужное количество делений, а передвижением

малой гири по дополнительной шкале доводят верхнюю плоскость по-

движного указателя до совпадения ее с верхней плоскостью непо-

движного указателя. После совпадения указателей весы арретируют и

замечают показания основной и дополнительной шкал, которые сум-

мируют и получают вес. После каждого взвешивания гири устанавли-

вают в нулевые положения, Взвешивание-лрсшзводят осторожно, без-

толчков и ударов.

Перемещать большую гирю нужно аккуратно, чтобы не поцара-

пать верхнюю плоскость шкалы и не повредить зуб гири. При пере-

движении гирю приподнимают и слегка прижимают к нижней плоско-

сти шкалы.

Нагрузка и разгрузка весов производятся при закрытом арретире.

В нерабочем состоянии арретир также должен быть закрыт. Перед

каждым новым взвешиванием следует проверять равновесие весов.

Нагружать весы разрешается не более 20 кг.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Весы устанавливают в сухом, отапливаемом помещении. Пыль и

грязь осторожно удаляют тряпкой или мягкой щеткой при закрытом

арретире. Призмы и подушки протирают тряпкой, смоченной в керо-

сине, а затем вытирают досуха. Смазка призм и подушек жиром не

допускается. После чистки необходимо весы установить по отвесу и

уравновесить. Весы переносить при закрытом арретире и в горизон-

тальном положении.

• При обнаружении значительных неисправностей, таких, как по-

вреждение острия призм, появление ржавчины на призмах и подуш-

ках, деформация подплатформенных рычагов или других частей, весы

. следует направить в мастерскую для ремонта.

Каждые два года весы предъявлять в органы Комитета стандар-

тов, мер и измерительных приборов при Совете Министров СССР для

поверки и клеймения.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок — один год при условии хранения и эксплуата-

ции весов в соответствии с требованиями настоящей инструкции.

йачало гарантийного срока исчисляется со дня ввода изделия

эксплуатацию, но не позднее 6 месяцев с момента прибытия изделия
на станцию назначения первого грузополучателя или с момента полу-
чения на складе завода изготовителя (поставщика).

В течение гарантийного срока завод безвозмездно производит ре-

монт или замену весов и его частей. Пересылка весов, подлежащих
гарантийному ремонту, производится за счет завода-изготовителя.

Претензии по прибору без представления настоящего паспорта с

печатью торгующей организации не принимаются.

Адрес завода: г. Н. Тагил, ул. Ломоносова, 49.

Контролер ОТК -

Упаковщик —

3. 12584-71. Т. 20(800.

г Н. Татл, пшография Свердлоблуправлеция по печати.

ВЕСЫ МЕДИЦИНСКИЕ

инструкция по поверке

ВМ-20.М 000.00И

1991

г.

Настоящая инструкция по поверке распространяется на весы меди-

цинские (в дальнейшем — весы), выпускаемые по ТУ 25.1.1921.02-89 п

устанавливает методы и средства их первичной и периодической пове-

рок. Поверка при выпуске из производства — государственная, после

ремонта и в эксплуатации — ведомственная.

Межповерочный

интервал

— 2 года.

I. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки должны быть

выполнены операции и

применены средства, указанные в таблице.

Наименование операций

Номер

пункта

инструкции

по поверке

Средства поверки и

их нормативно-тех-

Н'Ич. характеристики

Внешний осмотр

Опробование

Определение метрологических характеристик

Погрешность весов

Непостоянство показаний ненагруженных весов

Чувствительность

Независимость показаний от положения груза

3.1

3.2

3.3

3.3.5.

3.3.2

3.3.5

3.3.3

—

•

Образцовые гири

4-го разряда ГОСТ

7328 (массой от 5 г

до 10 кг)

2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

2.1. При проведении поверки соблюдают следующие условия:

2.1.1. Температура воздуха в помещении должна быть от + 1 0 до

+ 35 С, относительная влажность воздуха — не более 80% при +25°С.

Недопустимо одностороннее нагревание или охлаждение весов.

2.1.2. Весы должны быть установлены по уровню. Ненагруженные

весы приводят в состояние равновесия.

ПРОВЕДЕНИЕ ПОВЕРКИ

3.1. Внешний осмотр: - I

3.1.1. При внешнем осмотре должно быть установлено соответствие

весов следующим требованиям:

1) наличие клейма поверителя (при периодической поверке);

2) отсутствие коррозии и механических повреждений, влияющих на

метрологические характеристики весов.

3.2. Опробование

;

3.2.1.

Коромысловый указатель должен совершать плавные, посте-

пенно затухающие колебания (не менее трех) при выведении его из

состояния покоя.

3.2.2. Тарные грузы должны свободно перемещаться вдоль нарезно-

го стержня,

после фиксации не должны смещаться.

3.3. Определение метрологических характеристик

3.3.1. На

лоток весов помещают образцовые

гири массой

1.0 г (в на-

боре 5

5 г) п регулятором тары приводят весы в положение

равнове-

сия;

3.3.2. Непостоянство показаний ненагруженных весов определяют пе-

ред и после определения метрологических характеристик нагруженных

весов, для чего осуществляют трехкратное открытие и закрытие аррети-

ра. В случае нарушения равновесия, оно должно восстанавливаться при

наложении или снятии образцовой гири массой 5 г.

3.3.3. Определяют независимость показаний от положения груза на

лотке, для чего на лоток весов помещают образцовую гирю массой 2 кг.

Нагрузку размещают поочередно над каждой из грузоприемных призм.

При каждом наложении гирь коромысло должно занять положение

равновесия. Если коромысло не займет положение равновесия, то оно

должно возвратиться к нему или отклониться в противоположную сто-

рону при помещении на лоток или снятии с него образцовых гирь сум-

марной массой не более допускаемой погрешности.

3.3.4. Определяют чувствительность весов и допускаемую погреш-

ность при нагружении не менее чем при трех значениях нагрузки, вклю-

чая наибольший и наименьший пределы взвешивания.

Чувствительность весов должна быть такой, чтобы изменение мас-

сы взвешиваемого груза па значение, равное допускаемой погрешности,

вызвало отклонение подвижного указателя равновесия не менее, чем на

2 мм. Измерение перемещения линейкой — 150 ГОСТ 427.

Допускаемая погрешность весов при нагрузке ±10 г.

4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

4.1. На весы, прошедшие поверку

положительными результатами,

на коромысло наносят клеймо поверителя ударным способом.

4.2 На весах, прошедших поверку с отрицательными результатами,

клеймо предыдущей поверки должно быть погашено.

Н-Т'уринская типография, з. 4121, т. 5000, 16.8.91

///////////////////////////////////////
