ОБЛУЧАТЕЛЬ БАКТЕРИЦИДНЫЙ ПЕРЕДВИЖНОЙ ОБПе-450. ПАСПОРТ 10-00-00 ПС

Министерство медицинской промышленности СССР

СВЕРДЛОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

ОБЛУЧАТЕЛЬ

БАКТЕРИЦИДНЫЙ ПЕРЕДВИЖНОЙ

ОБПе-450

П А С П О Р Т

10-00-00 ПС

1984

I. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Облучатель бактерицидный передвижной ОБПе-450 предназ-

начен для быстрого обеззараживания воздуха в операционных н

других лечебных помещениях.

2 .  Т Е Х Н И Ч Е С К И Е  Х А Р А К Т Е Р И С Т И К И

2 . 1 .  И с т о ч н и к  и з л у ч е н и я  .

.

.

.

.

.

.  Л а м п а  б а к -

т е р и ц и д н а я

ДБЗО-il

ТУ 16-535

2 7 3 — 7 5

2.2.  Н а п р я ж е н и е сети, В  .

.

.

.

.

.

. 220

2.3.  П о т р е б л я е м а я  м о щ н о с т ь , В • А, не более . . . 600

2.4.  Ч а с т о т а ,  Г ц  .

.

.

.

.

.

.  5 0

2.5.  О б ъ е м  д е з и н ф и ц и р у е м о г о  в о з д у х а , м

3

, до . . 100

2.6.  М а с с а , кг,  н е  б о л е е

.

.

.

. .  2 5

2.7.  К л а с с  з а щ и т ы 1 по  Г О С Т 12.2.0125— 76

2.8.  С р е д н и й  с р о к  с л у ж б ы ,  л е т

.

.

.

.

.

 5

3 .

  С О С Т А В  И З Д Е Л И Я И  К О М П Л Е К Т  П О С Т А В К И

3.L.  О б л у ч а т е л ь в  с о б р а н н о м  в и д е без  л м п и  с т а р т е р о в , шт. . 1

3.2.  Л а м п а  б а к т е р и ц и д н а я  Д Б З О - 1 ТУ 16-535.273—75,  ш т . . 6

3.3.  С т а р т е р  8 0 С-220  Г О С Т  8 7 9 9 — 7 5 , шт.

.

.

.

.

. 6

3.4.  П р о в о д  з а з е м л е н и я ,  ш т .

.

.

.

.

.

.

.

. 1

3.5.  П а с п о р т ,  э к з .

.

»

,

.

.

.

.

,

,

. 1

3.6.  З а п а с н ы е  ч а с т и : 6

3.6.1.  Л а м п а  б а к т е р и ц и д н а я  Д Б З О - 1 ТУ 16-535.273—75, шт .

3.6.2.  С т а р т е р 80 С-220  Г О С Т  8 7 9 9 — 7 5 , шт. 12

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Облучение производится с помощью шести бактерицидных

ламп, которые излучают ультрафиолетовые лучи с длиной волны

253,7 нм, губительные для различных бактерий, вирусов и микро-

организмов, находящихся в воздухе помещений.

4.2. Облучатель (рис. 1) состоит из основания

 6

 с роликами,

на которых он перемещается по полу; каркаса 7, на котором кре-

пятся лампы

 1

 и стартеры; ручки

 8,

 служащей одновременно для

перемещения облучателя и для ограждения ламп; крышки

 9,

 за-

крывающей верхнюю часть каркаса. Облучатель подключается к

1

Рис. 2. Схема' электрическая принципиальная

Перечень элементов

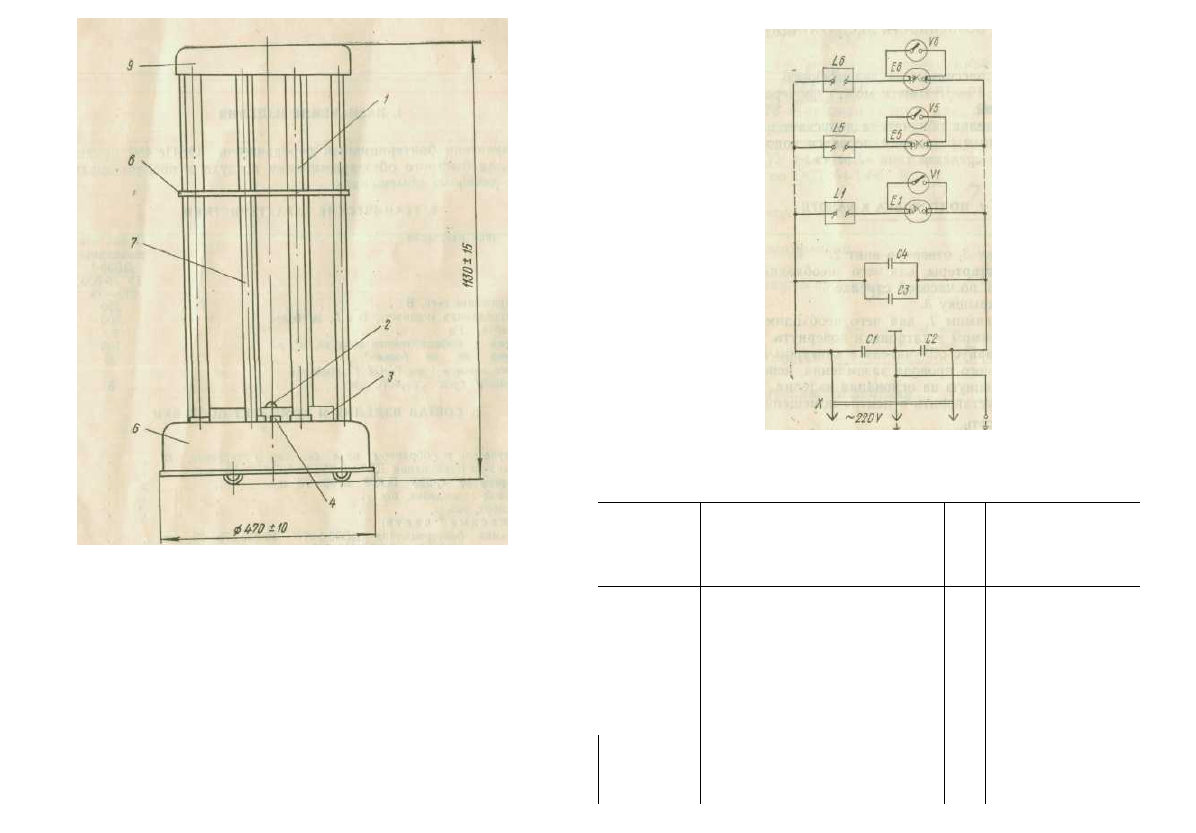

Рис. 1. Общий вид облучателя

сети с помощью трехжильного шнура питания. Электрическая схе-

ма облучателя показана на рис. 2.

5. МЕРЫ БЕЗОПАСНОСТИ

5.1. Облучатель должен быть заземлен путем включения шну-

ра сети в розетку, соединенную с заземляющим контуром, и до-

полнительного провода заземления.

5.2. При замене ламп и стартеров, устранении неисправностей,

дезинфекции и очистке от пыли облучатель надо выключить.

5.3. Во время работы облучателя обслуживающий персонал

должен пользоваться защитными очками, не пропускающими уль-

трафиолетовые лучи.

Обозна-

чение

на

схеме

Cl, C2

СЗ, С4

El.... E6

>

L1 ... L6

VI ...V6

X

Наименование

Конденсатор МБМ-1600-0,025± 10°/с

ОЖО 462.032ТУ

Конденсатор БМТ-2-400В-0,047 мкФ

'±20% ГОСТ 9687—73

Лампа бактерицидная ДБЗО-1

ТУ 16-535.273—75

Аппарат пускорегулирующий

1УБИ-30/220ВП-090ХЛ4

ТУ 16-535.660—78

Стартер 80С-220 ГОСТ 8799—75

Билка штепсельная

ВШ-П-20-1Р44-01-10/220

ГОСТ 7396—76

Коли

чест-

ВЮ|

12

12

6

6

6

1

Примечание

3

6. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

6.1. Облучатель рассчитан на дезинфекцию воздуха объемом

до 100 м

3

 в течение 10—15 мин. и может поочередно обслуживать

несколько помещений.

6.2. Внешняя отделка облучателя допускает влажную санитар-

ную обработку 3%-ным раствором перекиси водорода с 0,5%-ным

раствором моющего средства типа «Лотос».

7. ПОДГОТОВКА К РАБОТЕ

7.1.

 Снять крышку

 3,

 отвернув винт

 2.

7.2. Установить стартеры, для чего необходимо вставить их в

патроны и повернуть по часовой стрелке.

7.3. Установить крышку

 3.

7.4. Установить лампы /, для чего необходимо одновременно

завести оба конца лампы в патроны и повернуть.

7.5. Соединить корпус облучателя с контуром заземления с по-

мощью дополнительного провода заземления, используя для этого

клемму

 4,

 расположенную на основании изделия.

7.6. Облучатель установить в центре помещения.
7.7. Включить в сеть.

8. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправ-

ности

Вероятная

причина

Не горит

лампа

1. Перегорела лампа
2. Неисправен стартер

Метод

устрашения

1. Заменить лампу

2. Заменить стартер

Примеча-

ние

8.1. Для замены лампы необходимо повернуть ее и вывести из

патронов.

8.2. Для замены стартеров необходимо предварительно снять

две лампы /, отвернуть винт

 2

 и снять крышку

 3

 (см. рис. 1). За-

тем, повернув слегка стартер против часовой стрелки, вынуть его

из гнезда.

8.3. Установка ламп и стартеров— см. раздел 7.

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ; И КОНСЕРВАЦИИ

Облучатель б^ктэр^иц/тдньш передвижной ОБПе-450 УХЛ 4.2.,

заводской

 HOMCJ.

 соответствует техническим условиям

ТУ 64-1-1445—

7& и

 признан годным для эксплуатации. Он под-

вергнут на Свердловском заводе электромедицннской аппаратуры

консервации согласно требованиям, предусмотренным технически-

ми условиями ТУ 64-1-1445—78. Вариант защиты ВЗ-1, вариант

упаковки

 ВУ-1

 по ОСТ

 64-1-69

—

80.

 -.

Дата консервации

 '

Спок консервации

,.

Консервацию произвел

Цата выпуска

Ответственный за приемку

10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1. Завод гарантирует исправную работу облучателя в тече-

ние 1,5 года при условии хранения и эксплуатации его в соответ-

ствии с требованиями паспорта. В течение гарантийного срока

завод безвозмездно ремонтирует или заменяет облучатель и его

части.

10.2. Гарантийный срок службы покупных узлов и деталей

определяется стандартами или ТУ на эти изделия.

Срок защиты без переконсервации — 1 год.

Адрес завода-изготовителя: 620151 г. Свердловск, а/я 164

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

Рекламации предъявляются в порядке, изложенном в «Инст-

рукции о порядке приемки продукции производственно-техниче-

ского назначения и товаров народного потребления по качеству»,

утвержденной постановлением Госарбитража при Совете Мини-

стров СССР от 25 апреля 1966 г. №

 ГД-7.

 '

№

п.п.

Краткое содержание рекламации

Принятые меры

Примечание

12. ТРАНСПОРТИРОВАНИЕ

Облучатели в упаковке транспортируются закрытым транспор-

том, кроме неотапливаемых отсеков самолетов, при температуре

воздуха от—50°С до + 50°С и относительной влажности 100% при

25°С.

13. РАСКОНСЕРВАЦИЯ

Законсервированные поверхности облучателя протереть марле-

вым тампоном, смоченным спиртом или бензином (обильное сма-

чивание не рекомендуется).

14. ПРАВИЛА ХРАНЕНИЯ

14.1 Изделие следует хранить при температуре от 5 до + 40°С

и относительной влажности воздуха не более 80%.

14.2. В воздухе помещения не должно быть примесей, вызыва-

ющих коррозию.
