I.НАЗНАЧЕНИЕ

Шкаф сушильный прямоугольный предназначен для сушки и

стерилизации лабораторной и аптечной посуды, медицинских
инструментов, определения влажности материалов и других ла-
бораторных работ, проводимых при температуре от +50 до
200°С.

П. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Допустимые пределы регулиро-

вания температур

от +50 до +200 С

Точность поддержания темпе-

\

 ратуры по термометру шкафа

при установившемся режиме ра-

боты

+2°С

Допустимые отклонения темпера-

.туры в разных местах рабочей

камеры от температуры в цен-

тральной зоне не более

+,6°С

Время разогрева незагружен-

ного шкафа до температуры

+200

и

С не более 90 минут при

температуре окружающей среды

20+3°С
Размеры рабочей камеры, мм

высота

ширина
глубина

Габаритные размеры шкафа
В е с, кг
Род тока - переменный
Напряжение в сети питания, в

частота, гц

Потребляемая мощность на-

гревательных элементов, вт

500

400 '

400

1486x600x620

80

220

50

1600+100

Ш. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

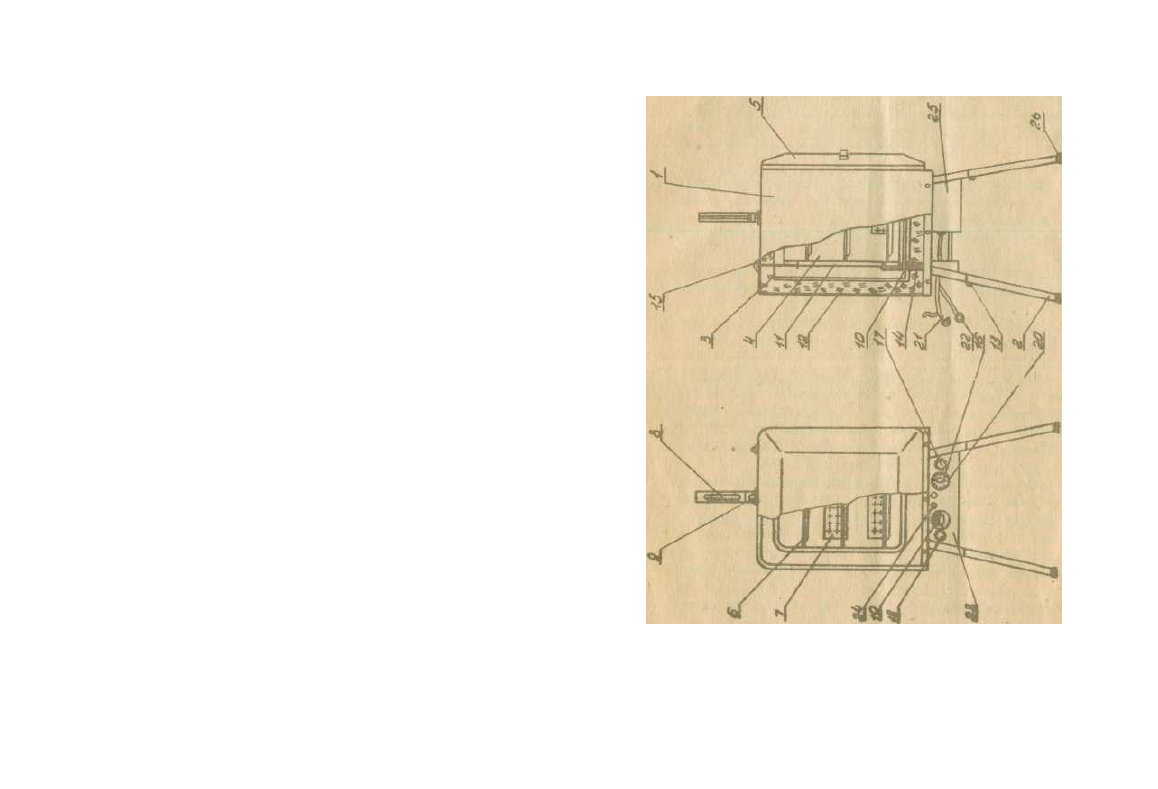

Шкаф сушильный (рис.1) состоит из прямоугольного наруж-

ного корпуса (I), средней камеры (3), рабочей камеры (4),
дверцы (5), панели управления (23) и подставки (2).

Внутри рабочей камеры устанавливаются три схемных лот-

ка (6), на которых уложены 2 коробки-сетки (7) для стери-
лизуемой посуды.

- 4 -

В верхней части корпуса имеется отверстие для установ-

ки термометра (8). Термометр защищен металлической оправой.

В нижней части оправы имеются отверстия для вентиляции, за-
крываемые поворотным кольцом (9).

Рабочая камера обогревается нагревательными элемента-

ми (10), расположенными в пространстве между средней и внут-
ренней камерами.

Шкаф ичрет 4 основных нагревательных элемента ОНЭ ,

расположенных на дне средней камеры.

Последовательно с основными нагревательными элемента-

ми включаются два дополнительных элемента H3J1 , располо-
женных на задней стенке рабочей камеры в корпусе терморегу-
лятора (II).

Пространство между наружным корпусом и средней камерой,

а также полость двери заполнены теплоизоляционным материа-

лом - стеклянной ватой (12).

Шкаф опирается на четыре съемные металлические ножки

(2), закрепленные в подставке винтами (13), на нижние концы

ножек надеваются пластмассовые наконечники-вставки, созда-
ющие большую площадь опоры.

При использовании шкафа в качестве настольного ножки не

ставятся, а вставки (26) вставляются непосредственно в трубы
подставки.

Для автоматического поддержания температуры шкаф снаб-

жен терморегулирующим устройством, которое состоит из меха-

нической и электрической частей.

Действие механической части терморегулирующего устрой-

ства основано на использовании различного температурного уд-
линения алюминиевого корпуса терморегулятора-лодочки (II) и
стального стержня (14).

Корпус терморегулятора нкжним концом прикреплен к рабо-

чей камере и удлиняется или укорачивается в зависимости от
нагревания или остывания шкафа. Внутри его помещаются нагре-
вательные элементы НЭЛ (см.принц.схему рис.2)\

Стальной стержень верхним концом прикреплен к корпусу

терморегулятора в его верхней части, а нижним, коническим
концом воздействует на контактную пластину. При подключении

- б -

шкафа к сети контакты терморегулятора замкнуты. Шкаф на-
гревается от основных нагревательных элементов ОНЭ. Нагре-
вательные элементы НЭЛ разогревают корпус терморегулятора.

Последний, удлиняясь, тянет вверх стальной стержень, кото-

рый растягивает пружину и размыкает контакты терморегулято-
ра.

Корпус, остывая,' укорачивается. Стержень перемещается

вниз, и под действием освобождающейся пружины снова замыка-
ются контакты терморегулятора.

Стержень снабжен резьбой и может поворачиваться вокруг

своей оси. При вращении стержень двигается поступательно

относительно корпуса терморегулятора и служит тем самым для
начальной установки работы терморегулятора на температуре
+50°С.

Для удобства регулирования верхний конец стержня выве-

ден в отверстие наружного корпуса в его верхней части и
оканчивается ручкой (15).

Установка шкафа да требуемую температуру производится

ручкой терморегулятора (16). При повороте ручки по направ-
лению движения часовой стрелки с помощью кулачка, сидящего
на одной оси с ручкой, происходит замыкание контактов тер-
морегулятора, а при повороте ручки в обратном направлении,
когда шкаф разогрелся, - размыкание контактов.

Электрическая часть терморегулирующего устройства рас-

положена на выдвигающемся шасси в основании корпуса шкафа.
На передней панели шкафа расположены: сигнальные лампы -

красная (17) и зеленая (18), рукоятка выключателя (19) и

ручка терморегулятора со шкалой (20). Шкала является ориен-

тировочной. В процесее рабоиЗг при отрегулированном терморе-

гуляторе можно установить какое деление шкалы соответству-
ет определенной температуре в рабочей камере по наружному

термометру.

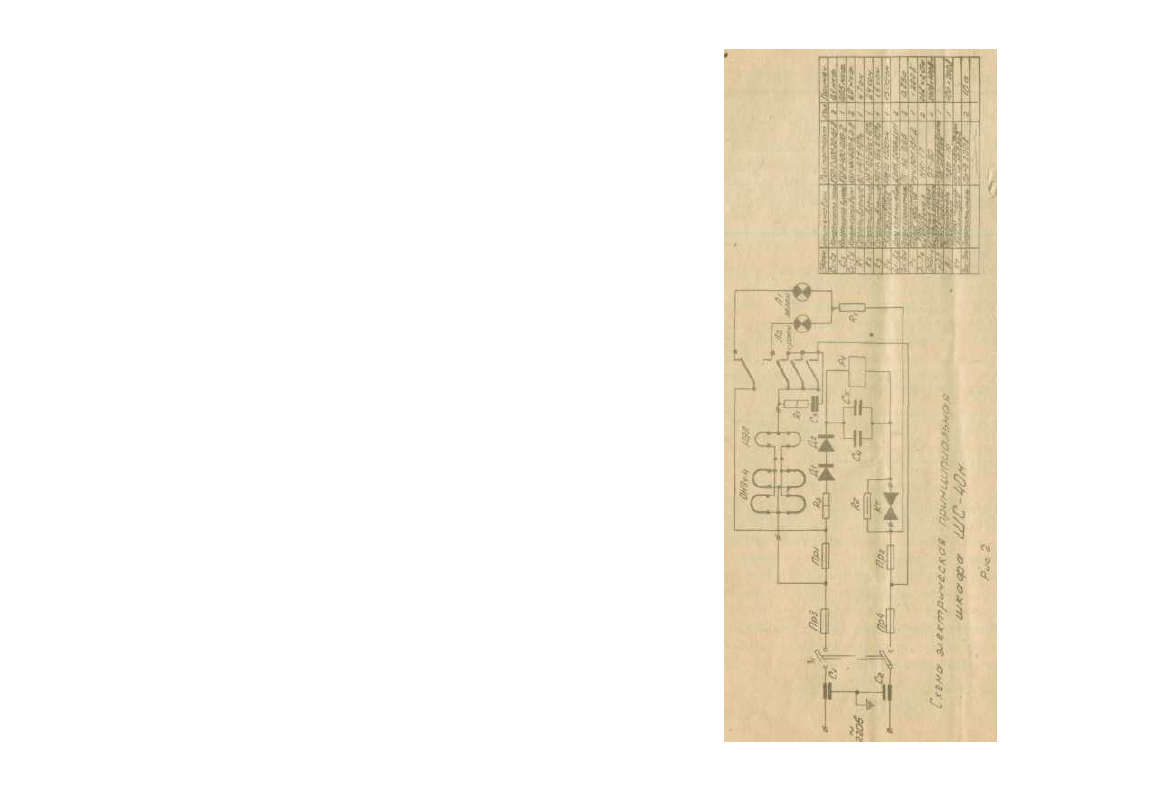

Электричеркая схема работает следующим образом: при за-

мыкании контактов терморегулятора КТ (см.принц.схему) через
ограничивающее сопротивление R

3 и

 полупроводниковые диоды

Д-j- и Д

£

 выпрямленное напряжение 220в подается на обмотку

реле  R T , которое своими контактами включает нагревательную

систему и красную сигнальную лампу Л2,. Шкаф нагревается.

- 8 -

При достижении требуемой температуры контакты терморе-

гулятора размыкаются. Реле отпускается с некоторой задерж-
кой 1-2 секунды за счет разряда конденсаторов С^ и С

5

 и

подпитки реле постоянным напряжением через сопротивление
Rg. Это устраняв!: дребезжание реле при переключениях.

Контакты реве отключают нагревательную систему и вклю-

чают зеленую Сигнвльную лампу Л1. Далее процесс повторяется.

На входе схемы включен фильтр, состоящий из проходных

конденсаторов Cj и Ср, конденсатора С* и сопротивления Я^.
Фильтр служит для подавления помех радиоприему, создавае-
мых эдектросхемой.

На панели управления имеются два предохранителя (24),

стоящие в цзпи питания реле и сигнальных ламп.

Червь кожух (25) панели управления шкафа выведен шнур

питания (21) в резиновой оболочке, заканчивающийся кабель-
ными наконечниками для подключения шкафа в сеть 220в и шнур
заземления (22).

Данные нагревательного элемента НЭЛ

Обозна-

чение

Провод

Диаметр: Длина j

Коли-

чество

НЗЛ M-XI5H6O 0,63 2x1,7м 2x5,7ом I

1У. ПОДГОТОВКА ШКАФА К РАБОТЕ

При получении шкафа необходимо внимательно ознакомить-

ся с прилагаемой к нему инструкцией. Затем, положив шкаф, на
заднюю стенку, установить ножки, закрепив их винтами (13),

удалить смазку, установить съемные части, ввернуть оправу

термометре, вставить термометр, установить лотки и коробки-
сетки в рабочую камеру шкафа. Собрав шкаф, неооходимо оста-
вить его в сухом теплом помещении на срок не менее суток.

Перед включением необходимо:

I. Удостовериться, что напряжение электросети, питающее

шкаф, 220волы переменного тока.

ВКЛЮЧАТЬ ШКАФ В СЕТЬ ПОСТОЯННОГО ТОКА

НЕ РАЗРЕШАЕТСЯ

- 9 -

2. Присоединить заземление.

РАБОТА С НЕЗАЗЕМЛЕННЫМ ШКАФОМ КАТЕГОРИЧЕСКИ

ЗАПРЕЩАЕТСЯ.

Электрическое сопротивление контура заземления должно

быть не более 4 ом. Установка заземления и проверка его

омического сопротивления должна производиться опытным
Электриком.

ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ ЗАЗЕМЛЕНИЯ ВОДОПРОВОДНОЙ

СЕТИ ИЛИ СЕТИ ПАРОВОГО ОТОПЛЕНИЯ НЕ ДОПУСКАЕТСЯ.

3. Рукоятку выключателя на пзнели шкафа поставить в по-

ложение "Выключено".

'

 k^

 Ручку терморегулятора поставить в левое крайнее по-

ложение .

У. ЭКСПЛУАТАЦИЯ ШКАФА

1. Подключить кабельные наконечники к сети, соблюдая

общие правила техники безопасности.

2. Рукоятку выключателя поставить в положение-"Включе-

но". При этом загорается красная сигнальная лампочка,
ПРИМЕЧАНИЕ: если при установке рукоятки выключателя в поло-

жение "включено" загорается зеленая сигнальная

лампа, то необходимо произвести настройку тер-

морегулирующего устройства. Для этого ручку (15),

имеющуюся в верхней части шкафа, плавно повора-

чивать в направлении движения часовой стрелки

до момента, пока не загорится красная сигналь-

ная лампа.

3. Ручку терморегулятора поставить на 4-5 деление шка-

лы. Нагрев шкафа производится до температуры на 10-15°С

ниже требуемой и контролируется по термометру.

4. Лосле достижения температуры на 10-15° ниже требуе-

мой ручку терморегулятора плавно поворачивать трогав дви-
жения часовой стрелки до момента, пока не переключатся

сигнальные лампы, т.е. красная лампа гаснет, а зеленая

загорается.

5. Оставить ^чаф в таком положении на 40-50- минут для

получения установившегося теплового режима работы.

ПРИМЕЧАНИЕ: если установившаяся температура ниже требуемой,

то необходимо ручку терморегулятора повернуть

на 1-2 деления по шкале по направлению движе-

ния часовой стрелки, если выше - на 1-2 деле-

ния в обратном направлении.

- 10 -

JT. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ

УСТРАНЕНИЯ

Возможные неис-

правности

Причины

Способы устра-

нения

При включении

шкафа лампы не

горят. Шкаф не

нагревается
Красная лампа

горит, время ра-

зогрева шкафа

значительно бо-

лее 90 минут
Температура не-

прерывно повы-

шается. Отрегу-

лировать ручкой

терморегулятора

невозможно

4. При включении

шкафа горит зе-

леная лампочка.

Шкаф не нагрева-

ется и не под-

дается настройке

Сгорел один из пре- Заменить исправным

дохранителей

Понижение напряже-

ния сети, либо пе-

регорание нагрева-

тельных элементов

а) намного ввернут

стержень клю-

виком (15)

б) неисправность

механической

части термо-

регулятора

Неисправность элек-

трической части

терморегулятора.

Сгорело сопротивле-

ние IL или пробиты

полупроводниковые

диоды Д

т

 и Д

?

Проверить напряже-

ние сети и если

оно нормальное, за-

менить нагреватель-

ные элементы
а) вывернуть стер-

жень и произ-

вести настройку

терморегулятора

б) отремонтировать

терморегулятор

и произвести

его настройку

Отключить шкаф от

сети, отвернуть

винты крепления

лицевой панели и

заменить неисправ-

ные детали

УП. УХОД И ХРАНЕНИЕ

1. Шкаф хранить в сухой и отапливаемой помещении.

Оставлять шкаф во влажной среде КАТЕГОРИЧЕСКИ ВОСПРЕЩАЕТСЯ.

2. Все части шкафа постоянно содержать в чистоте, осо-

бо тщательно протирать никелированные части и внутреннюю по-
верхность рабочей камеры.

3. При консервации или длительных перерывах в работе

шкаф снаружи и внутри тщательно протереть, никелированные
детали и детали из алюминия густо смазать нейтральной пмяя-

УШ. КОМПЛЕКТНОСТЬ

В комплект сушильного шкафа входят:
1. Шкаф в собранном виде (без футляра и

термометра)

2. Термометр.ГОСТ 2823-59

3.

4.

5.

6.

7.

8.
9.

10.

II.

Л о т к и

Коробки-сетки с перегородками

Футляр термометра

Ножка подставки с винтом

Провод заземления

Техническое описание и инструкция

по эксплуатации

Паспорт

Прихваты

Вставки

IX. ЗАПАСНЫЕ ЧАСТИ

Лампа'сигнальная MH-I7 на 26в х 0,15а

Термометр ГОСТ 2823-59

Предохранители ПК-30

I

I

3

2

I

4

I

I

I

2

4

2

I

2

шт

шт

шт.

шт,

шт

шт

шт

шт

шт

шт

шт

шт

шт

шт

Министерство здравоохранения Казанский завод

СССР медицинской ап-

паратуры

П А С П О Р Т -

Шкаф сушильный электрический прямоугольный

ШС-40М Модель:

 И

1отос-65

И

Заводской * изделжя

Дата выпуска у/ I96& г.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ИЗДЕЛИЯ

Размеры рабочей камеры: ширина 400 мм, длина 400 мм,

высота 500 мм.

Количество полок 3.

Напряжение сети питания

 г2.0ъ

и

-

Мощность электронагревателя ДОУйр+МОвт

Рабочая температура от +50 до +2U0°C.

Время разогрева до +200°С - 90 минут.

Терморегулятор должен обеспечивать поддержание ус-

тановленной температуры с допускаемой погрешностью

±2.°С,

 измеряемой по термометру шкафа при установив-

шемся режиме.

Допускаемое отклонение температуры в разных местах

рабочей камеры от температуры в центральной зоне

шкафа не более +6°С.

РЕЗУЛЬТАТ КОНТРОЛЬНЫХ ИСПЫТАНИЙ

Шкаф испытан на постоянство поддержания температуры на

50°С и 200°С. При температуре окружающей среды

 &?

 °С.

Среднее отклонение температуры на_ этих режимах по контроль-
ному термометру шкафа составило

 +et-

 °С.

ЗАКЛЮЧЕНИЕ: шкаф соответствует техническим условиям
МРТУ

 42-1559-^£

 Гарантийный срок при надлежащем хране-

нии и эксплуатации в соответствии с инструкцией предприя-
тия-изготовителя 18 JtacgjBB со дня^зйбда в эксплуатацию.

Настройщик:'
Контролер ОТК —_.—

К выпуску разрешил/ начальник "ОТК

г.Казань,9, Набережная II.—-

С О Д Е Р Ж А Н И Е

Назначение

3

Техническая характеристика шкафа

3

Описание и принцип действия

3

Подготовка шкафа к работе

6

Эксплуатация шкафа

7

Возможные неисправности и способы их

устранения.

8

Уход и хранение

8

Коиплектность

8

Запасные части

9
