ОБЛУЧАТЕЛЬ УЛЬТРАФИОЛЕТОВЫЙ КВАРЦЕВЫЙ ОУФК-01у "Солнышко". Руководство по эксплуатации 941553.001 РЭ





ОБЛУЧАТЕЛЬ УЛЬТРАФИОЛЕТОВЫЙ КВАРЦЕВЫЙ

ОУФК - 01у"Солнышко"

Руководство по эксплуатации

ИЕС'У 941553.001 РЭ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1 Общие указания

I . I . При покупке облучателя ультрафиолетового кварцевого

универсального ОУФК-O1y "Солнышко" (в дальнейшем изделие) тре-
буйте проверки его работоспособности.

Проверку работоспособности проводить при соблюдении мер

безопасности, указанных в настоящем стандарте. При проверке работоспо-

собности изделия необходимо включить вилку шнура питания в розетку сети

с напряжением 220 В 50 Гц. Если лампа не загорелась повторите включение

в сеть.

1.2 Убедитесь в том, что в гарантийном талоне на изделие поставлен

штамп магазина или продавца.

1.3 Гарантийный талон высылается вместе с изделием, если изделие

направляется на ремонт изготовителю, при этом все необходимые графы

гарантийного талона должны быть заполнены.

1.4 Помните, что при утере гарантийного талона вы лишаетесь пра-

ва на гарантийный ремонт.

1.5 Проверьте комплектность изделия.

1.6 Перед началом эксплуатации изделия внимательно ознакомьтесь

руководством по эксплуатации.

1.7 Изделие должно эксплуатироваться при температуре окружаю-

щей среды от 10 до 35°С и относительной влажности не более 80% при тем-

пературе 25°С.

2 Назначение

2.1 Облучатель ультрафиолетовый кварцевый ОУФК-01у "Солныш-

ко" предназначен для общих и внутриполостных локальных облучений при

лечении воспалительных, кожных и ряда других заболеваний в лечебных,

лечебно-профилактических, санаторно-курортных учреждениях, а также на

дому.

Питание облучателя осуществляется от сети питания 220В.

ВНИМАНИЕ - НЕ РЕКОМЕНДУЕТСЯ ПОЛЬЗОВАТЬСЯ ПРИБОРОМ ПО

ИСТЕЧЕНИИ СРОКА СЛУЖБЫ - 8 ЛЕТ ЭКСПЛУАТАЦИИ.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3 Основные технические данные

3.1 Напряжение питания (220 ± 22)В (50 ± 0,5)Гц.
3.2 Эффективный спектральный диапазон излучений:

- для локальных облучений 220 + 400 нм;
- для общих облучений 280 + 400 нм.

3.3 Облученность в эффективном спектральном диапазоне приведена в

таблице 1.

Таблица 1 - Облученность ОУФК-01 у.

Наименование

1. ОУФК-01 у<Солнышко»

- при общем облучении на расстоянии

0,7м от облучаемой поверхности
2. ОУФК-01учСолнышко»

- При локальном облучении на

срезе тубуса 05мм

- При локальном облучении на

срезе тубуса 015мм

Номинальное значение,

Вт/м

2

0,04 не менее

0,8 не менее

1,0 не менее

3.4 Потребляемая мощность от сети не более 300 В А.
3.5 Габаритные размеры облучателя 230x145x155 мм.
3.6 Масса комплекта не более 1.5 кг.

. 3.7 Рабочее положение ртутно-кварцевой лампы не нормировано.

3.8 Стабилизация параметров изделия происходит в течение 5 мин по-

сле начала свечения ртутно-кварцевой лампы.

3.9 llo электробезопасности изделие относится к классу 2 тип BF

ГОСТ Р 50267.0.

3.10 Режим работы: непрерывная работа в течение 30 мин с последую-

щим перерывом не менее 15 мин.

4 Комплект поставки.

4.1 Состав комплекта изделия ОУФК-01 у/Солнышко» должен соответ-

ствовать таблице 2.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 2 - Состав комплекта ОУФК-01у

№№

п/п

Наименование

Обозначение

Документа

Кол

1 Облучатель ультрафиолетовый кварце-

1

2

3

4-

5

вый ОУФК-01у«Солнышко»
Тубус 05 мм.
Тубус 015 мм.
Очкимагцитные ЗШ-68*ВЧ
Руководство по эксплуатации

ИЕСУ941553.001
ЯМ8.647.002
ЯМ8.647.002-01

Г0СТ12.ЦШ 85

ИЕСУ941553.001 РЭ

2

2

- t -

5 Конструкция

5.1 Облучатель ультрафиолетовый кварцевый конструктивно вы-

полнен в сборном металлическом корпусе, в котором устанавливается ртут-
но-кварцевая лампа. Корпус облучателя устанавливается на подставке.

5.2 Основными элементами облучателя, согласно рисунку 1, 2 являют-

ся корпус (1), подставка (2), ручки крепления корпуса к подставке (3), для
облучателя при проведении локальных облучений тубус (6). Внутри корпуса
размещена ртутно-кварцевая лампа (4). Питание облучате-

ля осуществляется посредством подключения шнура питания с вилкой (5)

непосредственно от сети 220В 50Гц.

6 Указание мер безопасности.

6.1 При работе с облучателем следует принимать строгие меры пре-

досторожности, т.к. ультрафиолетовые лучи биологически весьма активны и
могут нанести серьезный вред как пациенту, так и лицам, обслуживающим
изделие.

6.2 Облучение пациента необходимо выполнять через 5 мин после за-

горания лампы, т.к. за это время устанавливается ее стабильный режим рабо-

ты.

6.3 Облучение пациента должно производиться только по предписа-

нию врача с точным указанием дозировки. Рекомендуется при лечении вос-

палений носоглотки и полости рта использовать тубусы, первый сеанс облу-

чения производить в течение 1-3 мин (1-3 биодозы

)

 и в последующих сеансах

3-5 мин, но не более времени, вызывающего у пациента неприятное ощуще-

-------------------------------------------------------------------------------------------------------------------------------------------------------------

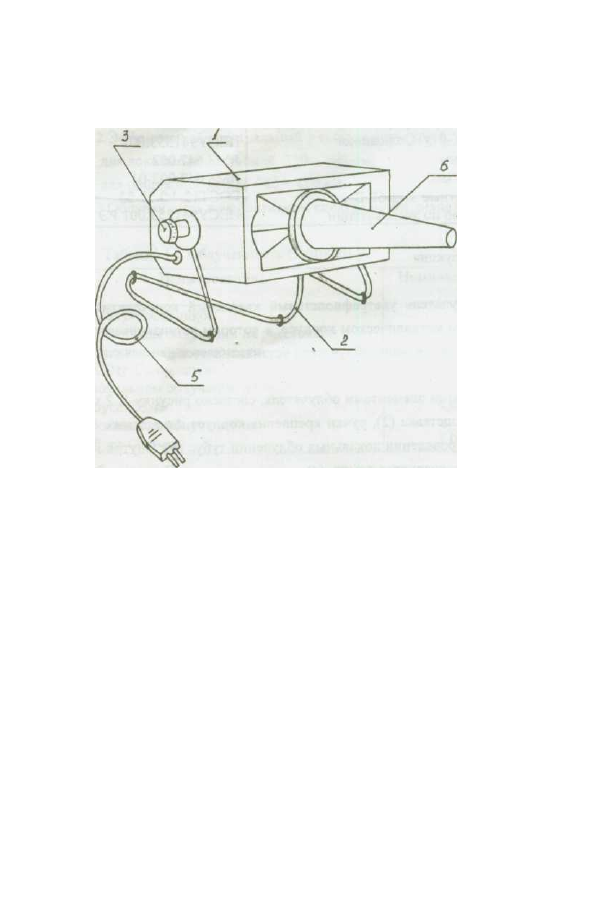

1- корпус

2- подставка
3- ручка крепления корпуса
5- шнур питания
6- тубус

Рисунок 1 - Внешний вид облучателя ОУФК-01 У

при проведении локальных облучений.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

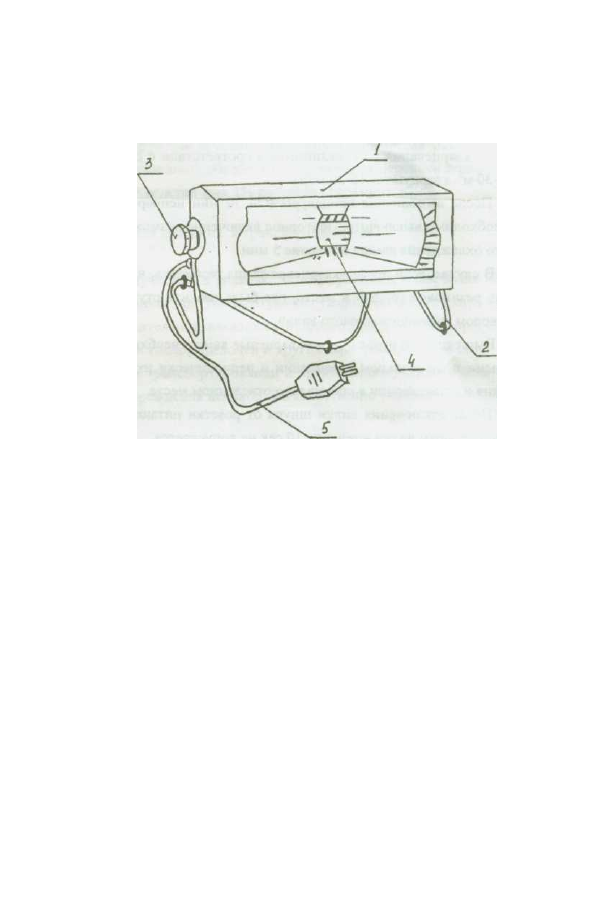

1 - корпус

2 • подставка
3 - ручка крепления корпуса

4 - ртутно-кварцевая лампа

5 - шнур питания

Рисунок 2 - Внешний вид облучателя ОУФК-01 у

при проведении общих облучений.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

6.4 Перед началом общих облучений необходимо надеть защитные

очки пациенту и обслуживающему персоналу.

6.5 Запрещается находиться в помещении при его кварцевании с по-

мощью изделия.

Время кварцевания устанавливается в соответствии с объемом поме-

щения (15-30 м

2

 кварцуются 15-20 мин).

6.6 После выполнения процедуры или 30 мин непрерывной работы

изделие необходимо выключить. Повторное включение возможно только по-

сле полного охлаждения лампы в течение 5 мин.

6.7 В случае, если ртутно-кварцевая лампа разбилась, необходимо со-

брать, ртуть резиновой грушей и место, где была разлита ртуть, обработать
0,1% раствором марганцевокислого калия.

6.8 Вышедшие из строя ртутно-кварцевые лампы необходимо хранить

упакованными в специальном помещении и периодически их вывозить для
уничтожения и дезактивации в специально отведенном месте.

6.9 После отключения вилки шнура от розетки питающей сети при-

косновение к штырям вилки в течение 10 сек не допускается.

6.10 Замена ртутно-кварцевой лампы и других радиоэлементов облу-

чателя производить только в ремонтных организациях по медицинскому обо-
рудованию или на предприятии-изготовителе.

7 Порядок работы.

7.1 Порядок работы при проведении локальных облучений.

7.1.1 Для проведения локальных облучений на облучатель ОУФК-01у

установить необходимый тубус (6).

7.1.2 Подключить шнур питания облучателя к сети 220В. При этом

произойдет загорание ртутно-кварцевой лампы (4).

7.2 Порядок работы при проведении общих облучений.

Работа облучателя при общем облучении проводится аналогично, как

и при локальном облучении. Время процедуры устанавливается ПО часам
общего назначения, при включении изделия непосредственно в сеть 220В
50Гц..

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 Правила ухода за изделием

8.1 В целях стабильной и надежной работы облучателя необходимо

выполнять профилактические работы.

8.2 Наружные поверхности корпуса облучателя необходимо подвер-

гать дезинфекционной обработке 3% раствором перекиси водорода с добав-
лением 0.5% средства или 1% раствора хлорамина.

9 Правила хранения и транспортирования.

9.1 Облучатель в упаковке может храниться в закрытых неотапливае-

мых помещениях при температуре окружающего воздуха от 40 до минус
50°С и относительной влажности не более 98% при 25°С при отсутствии в
воздухе паров кислот, щелочей и других агрессивных примесей.

9.2 При транспортировании и хранении облучателя в целях предохра-

нения от повреждения необходимо качественно упаковать изделие.

10 Свидетельство о приемке

10.1 Облучатель ультрафиолетовый кварцевый ОУФК-01у"Солнышко"

№ соответствует требованиям технических условий ТУ 9444-006-

25616222-01 и признан годным для эксплуатации.

Штамп ОТК Дата выпуска  _

_

_

_ 2003 г.

Контролер ОТК

(подпись) ФИО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

11 Гарантии изготовителя

11.1 Предприятие - изготовитель гарантирует соответствие изделия

требованиям технических условий при соблюдении правил эксплуатации,

хранения и транспортирования.

11.2 Гарантийный срок эксплуатации

 \1_

 месяцев со дня продажи.

11.3 Предприятие - изготовитель в течение гарантийного срока произ-

водит безвозмездно устранение выявленных дефектов изделия в порядке, ус-

тановленном законом «О защите прав потребителей», при соблюдении по-

требителем правил эксплуатации и хранения, сохранности пломб и отсутст-

вия механических повреждений изделия.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

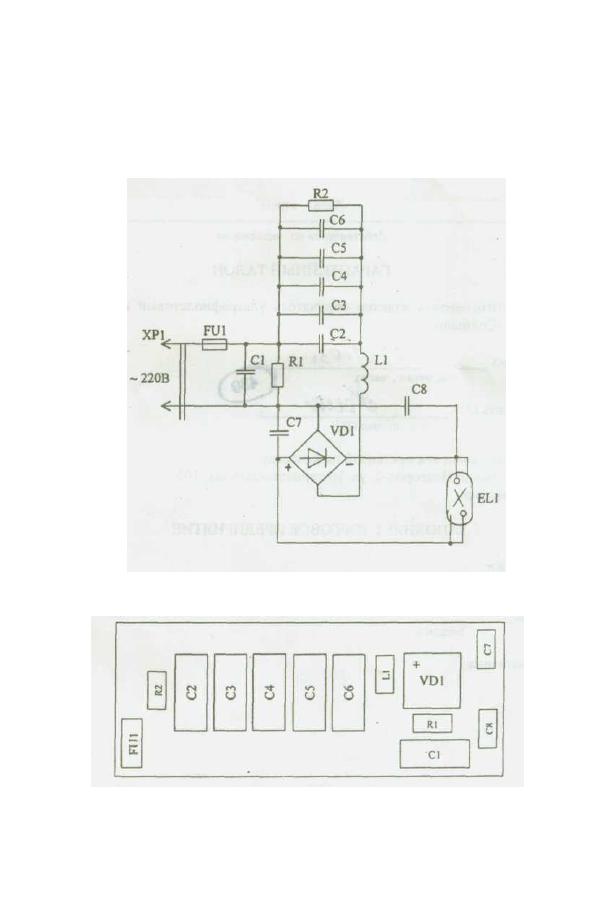

ПРИЛОЖЕНИЕ А

ОУ ФК-01уСолнышко».

Схема электрическая принципиальная и перечень элементов.

(справочное)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10

ПРИЛОЖЕНИЕ Б

Гарантийный талон

(обязательное)

Корешок отрывного талона на гарантийный ремонт предприятием-
изготовителем облучателя ультрафиолетового кварцевого ОУФК-01у
«Солнышко»

Линия отреза

Действителен по заполнении

ГАРАНТИЙНЫЙ ТАЛОН

Заполняет изготовитель изделия облучатель ультрафиолетовый кварцевый
ОУФК-01 у «Солнышко»

Дата выпуска

г

год, месяц , число

Представитель ОТК

штамп ОТК

Адрес для предъявления претензий по качеству:
603950, г. Нижний Новгород-2, ул. Интернациональная, 100
ООО «Солнышко»

ЗАПОЛНЯЕТ ТОРГОВОЕ ПРЕДПРИЯТИЕ

Дата продажи

год, месяц, число

Продавец

подпись

Штамп магазина

-------------------------------------------------------------------------------------------------------------------------------------------------------------





















///////////////////////////////////////
