Часы настольные процедурные электрическим звуковым сигналом ПЧ-2. ПАСПОРТ Э34-00-00

ЧАСЫ

настольные процедурные

с электрическим звуковым

сигналом

ПЧ-2

Э34-00-00

П А С П О Р Т

ПРИ ЗАВОДЕ МЕХАНИЗМА

ЧАСОВ

НЕ ДОПУСКАТЬ

ЧРЕЗМЕРНОГО УСИЛИЯ!

Настоящий паспорт предназначен для ознакомления с

устройством настольных процедурных часов с электри-

ческим звуковым сигналом ПЧ-2 (в дальнейшем - часы) и

руководства при их эксплуатации.

НЕ ПРИСТУПАТЬ К РАБОТЕ,

НЕ ОЗНАКОМИВШИСЬ

С ПАСПОРТОМ!

ВНИМАНИЕ: При заводе механизма не допускать чрез-

мерного усилия!

1. НАЗНАЧЕНИЕ

1.1 Часы (см. рисунок) применяются в лучебных учреж-

дениях и предназначены для контроля длительности физи-
отерапевтических процедур.

Часы могут использоваться как обычные, без включения

их в сеть.

1.2. Часы предназначены для эксплуатации в следующих

условиях:

- температура окружающего воздуха от + 10 до + 35

С;

- относительная влажность окружающего воздуха до 80%

при температуре + 25° С.

2. ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

2.1 Часы имеют механизм с суточным заводом. Сред-

ний суточный ход часов при температуре +25+5

С в преде-

лах ±2,5 мин.

2 2. Электрическое устройство часов обеспечивает во-

дачу звукового сигнала после обработки любого интервала

времени, кратного 1 мин., в диапазоне от 3 до 60 мин. Отклоне-
ние отгаданного времени в интервале от 3 до 10 мин. Отклоне-
ние от заданного времени в интервале от 3 до 10 мин., не пре-

вышает ±10%, от 10 до 30 мин. ±1 мин., от 30 до 60 +1,5 мин..

2.3. Длительность звукового сигнала от 10 до 55 с.
2 4. Питание электрического устройства часов осуществля-

ется от сети переменного тока частоты 50 Гц с оптимальным
напряжением 220 В при допустимых отклонениях напряжения
сети ±10% от номинального .

2.5 По защите от поражения электрическим током облуча-

тель выполнен по классу II, тип В.

2 6. Мощность, потребляемая часами из сети при вклю-

ченном реле не превышает 5 ВА.

2.7. Средняя наработка на отказ не мене 2000 ч.
2.8. Срок службы до списания - 5 лет.
2.7 Габаритные размеры: 170х170х66мм (без опоры и

штырьков).

2 Масса часов - не более 2 кг.

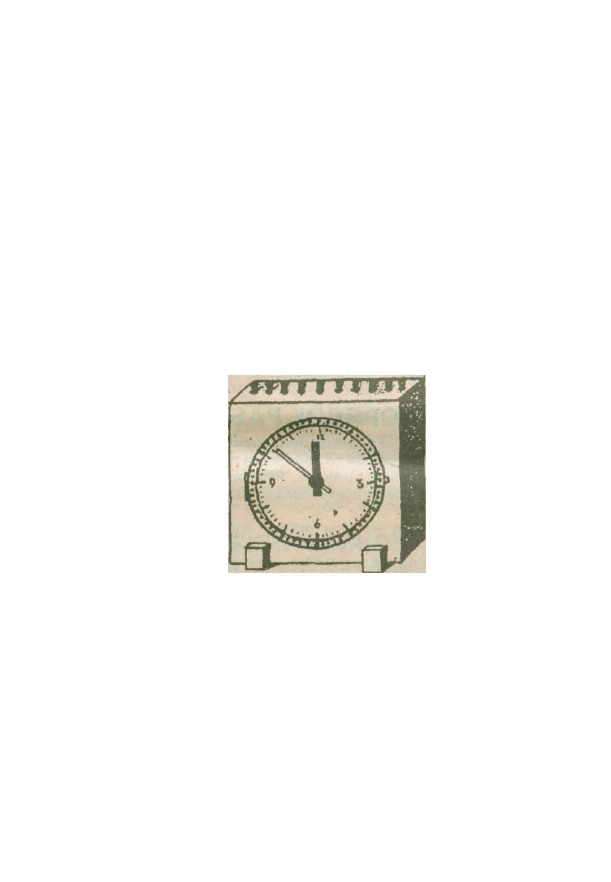

Рисунок 1

Часы настольные

процедурные

с электрическим звуковым сигналом

ПЧ-2.

Общий вид.

3. КОМПЛЕКТ ПОСТАВКИ

В комплект поставки часов входят

а) часы Э34-00-00 1 шт.
б) штырьки контактные №№ 1-10
Э34-04-00 Э-34-04-00-09

10 шт.

в) опора ТД8.060.000

2 шт.

Запасные части:
г) вставка плавкая ВПТ6-1ОЮО.481.021.ТУ 1 шт.
Эксплуатационная документация:

д) паспорт Э34-00-00 ПС 1 шт.

4. УКАЗАНИЯ МЕР

БЕЗОПАСНОСТИ

4.1. При эксплуатации часов необходимо руководство-

ваться настоящим паспортом.

4.2. Запрещается открывать заднюю крышку часов, про-

изводить замену предохранителя при включенной в сеть
вилке.

5. ПОРЯДОК РАБОТЫ

5.1. Если часы длительное время находились в

условиях повышенной влажности или температуры, рез-

ко отличающейся от рабочей, необходимо выдержать
часы в помещении при нормальных условиях в течение

24,ч.

5.2. Перед началом работы произвести раскон-

сервацию часов: мягкой сухой тканью протереть кон-
тактное кольцо и контактные штырьки.

5.3. Кнопкой переводи стрелок установить часы на

текущее время. Заводить часы следует один раз в-сутки.

Ключ для завода часов и кнопка переводу стрелок выве-

дены на крышку.

5.4. Вставлять вилку сетевого шнура в розетку сети

следует только на время пользования часами как проце-

дурными.

5.5. От положения минутной стрелки в данный

момент произвести отсчет необходимого для процедуры

числа минут. Вынуть любой контактный штырек из гнезда в
верхней части корпуса, вставить его в отверстие на контакт-
ном кольце, соответствующее отсчитанному времени.

.5.6. Для обеспечения отсчета времени при проведении од-

новременно нескольких процедур штырьки имеют-шифровые

обозначения. Одновременно может производиться.отсчет вре-

мени отдесяти процедур.

5.7. По истечений установленного времени подается

звуковой сигнал, свидетельствующий об окончании процеду-
ры. После этого следует вынуть штырек из контактного коль-
ца и установить его в гнездо корпуса.

5.8. В случае необходимости часы можно отрегулиро-

вать поворотом регулятора хода. На крышке корпуса имеет-

ся за-

слонка, закрывающая регулятор хода и предохраняю-

щая механизм от попадания пыли.

5.9. Для регулирования следует отодвинуть заслонку в

сторону: если часы спешат, то регулятор необходимо сдви-
нуть в сторону знака «-»; а если отстают - в сторону знака

«+» После регулировки часов заслонку необходимо закрыть.

Схема электрическая принципиальная и перечень элемен-

тов приведены в приложении 1.

5.10. Для обеспечения большей устойчивости на корпус

часов необходимо установить опоры, имеющиеся в комп-
лекте (см. рисунок).

6. ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

6.1. Во избежание прекращения действия гарантии вскры-

вать механизм часов не,допускается.

6.2. Техническое обслуживание и ремонт уасов произво-

дится ремонтными предприятиями системы «Медтехни-

ка» в соответствии с «Положением о техническом обслужи-
вании, ремонте и монтаже медицинской техники»

6.3. При техническом обслуживании производится про-

верка работоспособности звуковой сигнализации, точности
хода, чистка и смазка часов.

6.4. Проверка сигнализации и точности хода производит-

ся один раз в год.

Чистка и смазка часов производится в том случае, если

ре-гулятором хода невозможно отрегулировать точность хода
часов до пределов нормы,

7. ХАРАКТЕРНЫЕ

НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

Наименование

неисправности

По истечении установ-

ленного времени не по-

дается звуковой,сигнал

Вероятная причина

а)перегорел

предохранитель;

6) неисправен сетевой

шнур

Метод устранения

а) замените предохра-

нитель;

б)устраните

неисправность

8. СВИДЕТЕЛЬСТВО

О ПРИЕМКЕ

Часы настольные процедурные с электрическим

звуковым сигналом ПЧ-2, заводской номер

соответствуют техническим услови-

ям ТУ 64-1-1622-2002 и признаны ГОДНЫМИ ДЛЯ ЭК-
СПЛУАТАЦИИ.

Дата выпуска

М.П. КонтролерОТК

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9,1 Изготовитель гарантирует соответствие, часов требова-

ниям ТУ 64-1-1622-2002 при соблюдении условий эксплуата-
ции, транспортирования и хранения.

9 2. Гарантийный срок эксплуатации часов -12 месяцев

со дня продажи, но не гюзднее 18 месяцев с момента изготов-

ления.

9.3. В течение гарантийного срока пред приятие-изготови-

тель безвозмездно ремонтирует или заменяет часы и их час-
ти по предъявлении гарантийного талона.

9.4. ВНИМАНИЕ! При нарушении пломб

на аппарате,

механических повреждениях, а также при эксплуатации
аппарата с нарушением правил руководства по эксплуа-

тации аппарат с гарантии снимают и ремонт производят

за счет потребителя.

10. СВЕДЕНИЯ

О РЕКЛАМАЦИЯХ

10.1 В случае отказа часов в работе или неисправности их в

период гарантийных обязательств, а также обнаружения не-
комплектности при первичной приемке часов, потребитель

должен выслать в адрес предприятия-изготовителя письмен-

ное извещение со следующими данными:

- тип часов, заводской номер и дата выпуска;
- характер дефекта (или некомплектности);
- гарантийный тал он.

10.2. Все предъявленные рекламации должны регистриро-

ваться п'отребителем в таблице.

Д а т а

отказа

и п и

в о з -

никно-

вения

неисп-

равно-

сти

Количество часов

работы облучате-

ля с начала эксп-

луатации до воз-

никновения неисп-

равности или отка-

за

Кр а т -

кое со-

держа-

ние не-

и с п -

равно-

сти

•

Д а т а

о т

п р а в -

л е н и я

рекла-

мации

и но-

ги е р

письма

Меры,

приня-
тые по
рекла-
мации

Приме-

чание

11. СВЕДЕНИЯ

О КОНСЕРВАЦИИ, УПАКОВКЕ

И ХРАНЕНИИ

11.1. Часы законсервированы в соответствии с требованиями

ГОСТ 9.014-78 и ТУ 64-1 -1622-2002.

Предельный срок защиты без переконсервации - 3 года.

11.2 Часы упакованы в соответствии с требованиями ТУ 64-1 -

1622-2002.

11.3. Часы должны храниться в закрытом помещении-при тем-

пературе о + 1 до + 40°С и относительной влажности до 80% при
температуре + 25°С. Воздух в помещении не должен содержать
примесей, вызывающих коррозию.

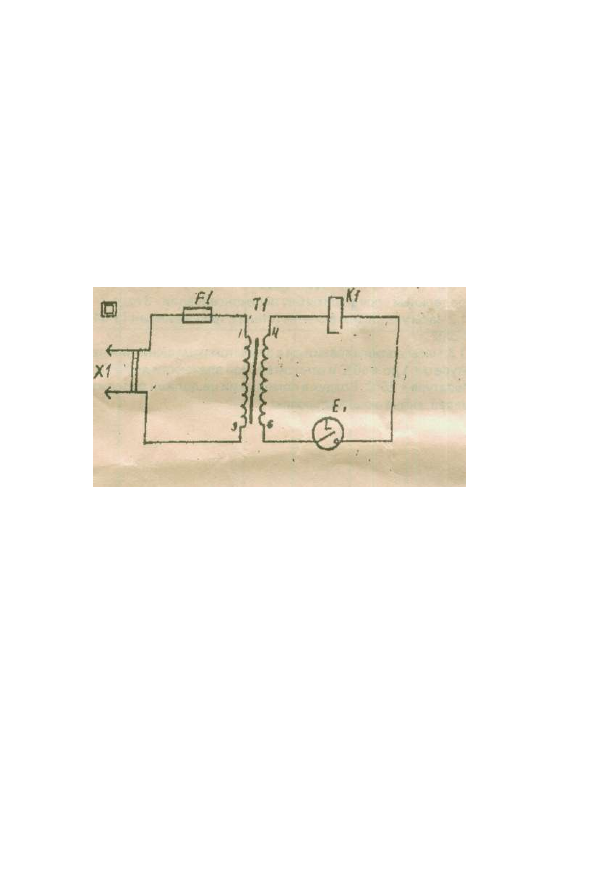

Приложение 1

СХЕМА ЭЛЕКТРИЧЕСКАЯ

ПРИНЦИПИАЛЬНАЯ

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Позиц

обоз-

нач

Р1

К1

Т1

Е1

Х1

Наименование

Вставка плавкая

ВПТ6-1 ОЮО.481.021.ТУ

Реле НА4. 523.000

Трансформатор Э 34-07-00

Часы с контактным

устройством т-Д5.

18 1.002

Шнур ТД4860.004

К-во

При-

ме-
ча-

ние

Завод-изготовитель постоянно совершенству-

ет свою продукцию и оставляет за собой право
вносить измененияф в схему и конструкцию, не
влияющие на параметры и характер работы из-

делия, без отражения их в настоящем паспорте.

ОАО «Новоаннинский завод

электромедицинской аппаратуры «ЭМА»

403953, г. Новоаннинский Волгоградской обл.,

пер. Красные Баррикады, 32.

Телеграф:

г. Новоаннинский Волгоградской обл.

«ЭМА».

E-mail: П2ета@пагос1.ги

Телефакс: 84447 5-53-76.

Телефоны: ген. директор 5-53-76,

гл бухгалтер 5-64-44,

сбыт 5-62-08.

ГАРАНТИЙНЫЙ ТАЛОН

на ремонт часов в течение гарантийного срока

ЧАСЫ НАСТОЛЬНЫЕ процедурные с

элевтрическим звуковым сигналом ПЧ-2

Модель ПЧ-2

ТУ 25-2035.0001-2002

Дата изготовления ^ I

№

Приобретены

(заполняется торгующей организацией)

Введены в эксплуатацию

(дата, подпись)

Приняты на гарантийное обслуживание ремонтным пред-

приятием

города

М. П.

Руководитель ремонтного

предприятия

(подпись)

М. П.

Руководитель учреждения
владельца

(подпись)

///////////////////////////////////////
