КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ для стерилизатора ГПД-700. ПАСПОРТ ГПД 700.00. 150 ПС

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ



для стерилизатора ГПД-700

ПАСПОРТ

ГПД 700.00. 150 ПС

1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Наименование изделия

Клапан

предохранительный

Условное давление



МПа (кгс

/

см2

 )

0,1

 (1,0)

0,05 (0,5)

Место установки

Парогенератор
Камера
стерилизационная

2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

2. 1. Предохранительный пружинный клапан (далее

именуется клапаном) предназначен для сброса пара при

повышении давления в сосуде, выше допустимого- Клапан

рассчитан на работу при температуре не более 413 К (140°С).

2. 2. Клапан устанавливается на стерилизаторе паровом

для молочных кухонь мощностью электронагревателей до

38 кВт., емкостью 700 дм

3

.

3.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателей,

единицы измерения

Параметры клапанов с условным

давлением

о,| мПа

(1,0 кгс|см2

0,05 мПа

(0,5 кгс|см2

Диапазон регулирования, уста-

новочного давления, МПа

(кгс/см

2

)

Условный проход выходного

отверстия, мм

Условный проход входного

отверстия, мм

Пропускная способность, кг/с

Присоединительный размер

1,0 = 1,2 0,55 = 0,7

25

15

0,017-0,023

M20 X 1,.5

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4. 1. Предохранительный клапан, изображенный на рисун-

ке, состоит из следующих основных деталей: корпуса-1,

втулки-2, золотника-3, пружины-4, регулятора-5, штока-6,

втулки-8, кнопки-10.

4. 2. В корпусе 1 клапана имеется конфузор, выполненный

в виде сопла Лаваля, заканчивающийся седлом. Золотник

возвратно-поступательно перемещается во втулке 8, закреп-

ленной между корпусом 1 и втулкой 2. Уплотнительные повер-

хности седла корпуса 1 и золотника 3 образуют затвор,

обеспечивающий герметичное перекрытие проходного сечения

клапана.

4. 3. Золотник 3 с помощью штифта 11 соединен со што-

ком 6. На штоке 6 установлена на опорных шайбах 9 пружина

4. На конце штока навернута кнопка 10, служащая для при-

нудительного открывания (контрольной продувки) клапана.

4. 4. Регулирование давления открывания клапана осуще-

ствляется регулятором 5. После регулировки пружины на

заданный диапазон установочного давления регулятор 5

стопорится контргайкой 7 и пломбируется.

Обратная посадка золотника 3 на седле должна проис-

ходить при уменьшении установочного давления не менее

0,9 Р раб.

4. 5. Принцип действия предохранительного клапана сос-

тоит в том, что при превышении давления сверх установлен-

ного, золотник поднимается, открывая проходное сечение

клапана и происходит сброс пара.

При снижении давления до давления посадки, золотник

садится на седло и сброс пара прекращается. Затем давление

в сосуде восстанавливается до рабочего.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5. 1. Категорически запрещается:

а) снимать клапан с сосуда при наличии в нем давления;
б) производить работы по устранению неисправностей кла-

пана, возникших при эксплуатации, при наличии давления в

системе;

в) использовать клапан для спуска пара из системы путем

поднятия за кнопку 10.

5. 2. Установка клапанов на сосуды должна производиться

в строгом соответствии с маркировкой условного давления

 на

корпусе клапана.

5. 3. При пуске стерилизатора в работу, после

 замены

предохранительного клапана, проверьте диапазон регулиро-

вания, как указано в настоящем паспорте.

5. 4. Вновь установленный клапан или клапан, подверг-

шийся регулировке необходимо запломбировать.

5. 5. Если клапан отрегулирован на срабатывание правиль-

но, а давление пара в стерилизаторе повышается выше рабо-

чего

 на

 0,05 МПа (0,5 кгс/см

2

), то работу

 на

 стерилизаторе не-

обходимо немедленно

 прекратить и заменить клапан новым.

5. 6. Установку, регулирование и пломбирование клапана

должно производить лицо, ответственное за техническое обс-

луживание стерилизаторов, назначенное руководителем уч-

реждения.

6. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Предохранительные клапаны признаны

 годными для

эксплуатации.

Дата выпуска

12 декабря 2005

Подпись лиц, ответственных за приемку

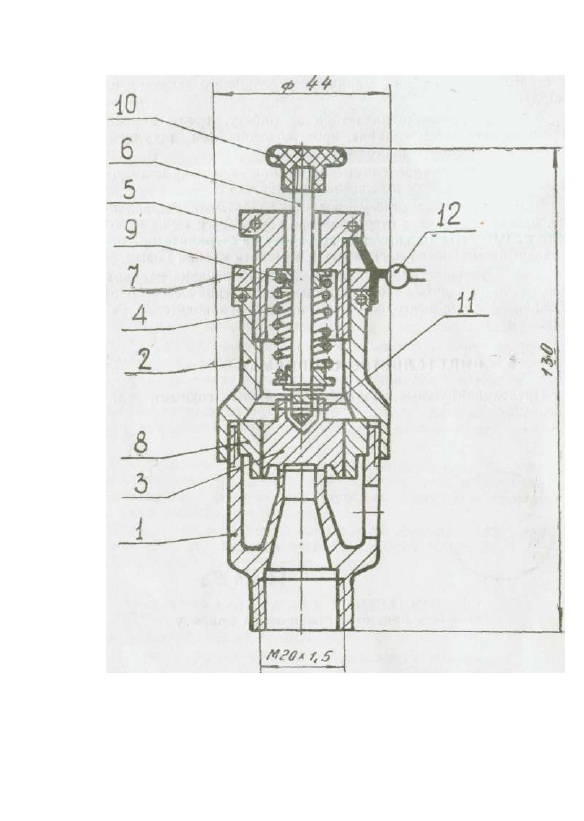

КЛАПАН

 ПРЕДОХРАНИТЕЛЬНЫЙ

1-корпус; 2-втулка; 3-золотник; 4-пружина; 5-регулятор;

8-шток; 7-контргайка; 8-втулка; 9-шайба; 10-кнопка;

11-штифт; 12-шломба.
