НАКОНЕЧНИК СКОРОСТНОЙ НПБ-10-I. Паспорт 0802.2.600.018 ПС

КАЗАНСКИЙ МЕДИКО-ИНСТРУМЕНТАЛЬНЮ"; ЗАВОД

НАКОНЕЧНИК СКОРОСТНОЙ НПБ-10-I

Паспорт

0802.2.600.018 ПС

НАЗНАЧЕНИЕ

Наконечник скоростной НПБ-10-1 служит для крепления

режущих инструментов (боров, фрез и т.д.) с диаметром хвосто-

вика 2,35 мм и передачи им вращения от безрукавных электри-
ческих бормашин при терапевтических и ортопедических работах.

Наконечник предназначен для поставки в районы с умерен-

ным и холодным климатом (УХЛ 4.2).

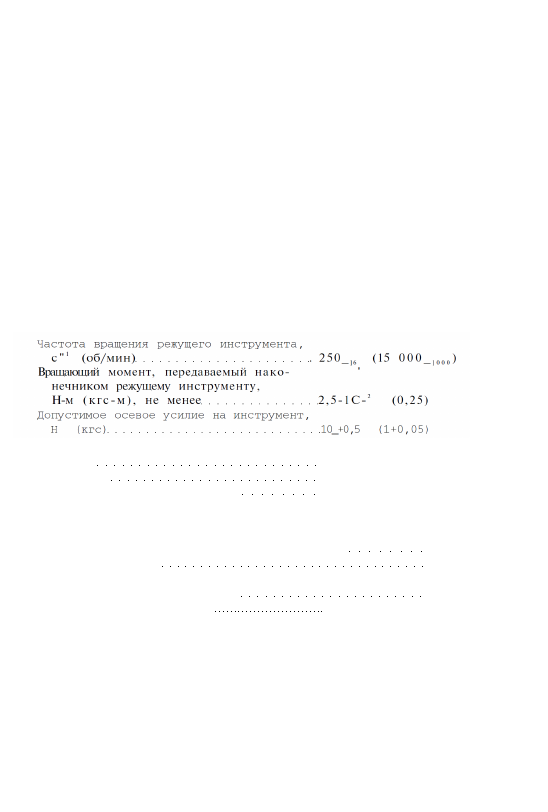

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Габаритные размеры, мм:

длина

107

диаметр

14

Масса наконечника, г, не более

60

КОМПЛЕКТ ПОСТАВКИ

Наконечник скоростной НПБ-10-1 0802.2.600.018

1

Ключ 0802.8.392.014

2

Масленка с маслом индустриальным И-5А

ГОСТ 20799-75 0802.6.455.000

1

Паспорт 0802.2. 600. 018 ПС

1

экз.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Наконечник НПБ-10-1 состоит из следующих основных частей:

переднего корпуса 1 (см.рисунок), заднего корпуса 6 и стакана

13.

В наконечнике находится валик 7 на переднем конце которого

закреплена цанга 4. Валик с цангой вставляется во втулку 3.
предназначенную для зажима и освобождения цанги. При помощи пру-

жины 5, находящейся на втулке 3, происходит перемещение ее в
осевом направлении.

Библиотека Ладовед 2019г.

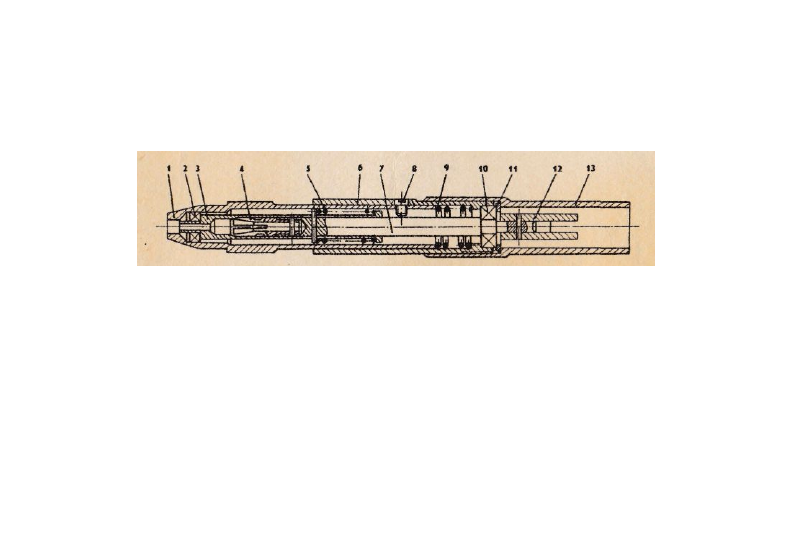

Наконечник скоростной НПБ-10-1 0802.2.600.018:

1 - корпус передний 0802.8.035.054; 2 - подшипник 6-2000083

ГОСТ 8338-75; 3 - втулка 0802.8.223.029; 4 - цанга 0802-8.239.007;
5 - пружина 0802.8.383.009; 6 - корпус, задний 0802.8.035.055;

7 - валик 0802.8.310.026; 8 - винт 0802.8.900.001; 9 - пружина

0802.8.383.010;10 - подшипник 6-23 ГОСТ 8338-75; 11 - шайба
0802.8.940.006; 12 - поводок 0802.8.344.014; 13 - стакан

0802.8.210.024

При повороте заднего корпуса 6 против часовой стрелки,

винт 8 движется по наклонному пазу корпуса, в результате под

пружиненная втулка 3 под нажимом винта 8 перемещается в осе-
вом направлении вперед и освобождает цангу 3. Происходит ос-
вобождение режущего инструмента.

При повороте заднего корпуса по часовой стрелке винт 8

отходит от втулки 3, последняя под действием пружины 5 пере-
мещается по валику 7 в обратном направлении и зажимает цангу.
Происходит закрепление режущего инструмента.

К безрукавной бормашине наконечник подсоединяется раз-

жимной втулкой, которая является посадочным местом для стака-
на наконечника.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Не работайте наконечником при частоте вращения привода

более 15 000 об/мин!

Не включайте наконечник при открытом зажимном устройстве!

ПОДГОТОВКА К РАБОТЕ

После вскрытия упаковки протрите наружные поверхности

изделия сухой чистой марлей.

Продезинфицируйте наконечник, протерев наружные поверх-

ности I %-ным раствором хлорамина.

Смажьте наконечник маслом индустриальным И-5А согласно

указаниям следующего раздела.

Закрепите

 в

 наконечнике режущий инструмент.

Подсоедините наконечник к безрукавной электрической бор-

матине, включите бормашину и проверьте работу наконечника.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Дпя

 предупреждения преждевременного выхода наконечника из

строя не реже одного раза в смену смазывайте подшипники маслом,
прилагаемым в комплекте. Для этого выверните винт 8, извлеките
передний корпус 1 из заднего корпуса 6 и смажьте подшипник 2.
Подшипник 10 смазывайте путем закапывания 3...4 капель масла
в зазор между стаканом 13 и поводком 12,

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность

Причина

Способ устранения

При открытом за-

жимном устройстве

инструмент не

вставляется

Погнут инструмент
Срезан конец винта

в результате включе-
ния наконечника при
открытом зажимном ус-
тройстве

Замените инструмент
Замените винт

Качапскип медико-инструмен гальный чанод.

ч2ОО22, Качань, у.м .С. Сапдашеиа, 12.

Расчетным счет N 357'305 в Татарской
Республиканское! конторе Госбанка
I-. Казани.

Телефон 37-78-09.

ГАРАНТИЙНЫЙ ТАЛОН

Наконечник скоростной НПР-10-11, ТУ 64-1-3205-79.

Дата выпуска

(заполняется чанодом-изготовителем)

Приобретен

(заполняется торговой организацией)

Принят на гарантийное обслуживание ремонтным предприятием

города

М.п. Подпись руководители ремонтного предприятия

М.п. Подпись руководителя учреждении-владельца

Вмсылается ремонтным предприятием "Медтехника" к адрес

ча!юца~:!чготпвит(.'пя и служит оснонанием дпя прея1»яплення счета
на *>n.*uvy чп проичнодс'гвенпьп'

>

 ремонт н течение гарантийного

срока.

Начало гарантийного срока исчисляется со дня виола изде-

лия и эксплуатацию, но не позднее

 Ь

 месяце» со дня. получения

изделия потребителем.

Гарантийный ремонт изделий медицинском техники осуществ-

ляется ремонтными предприятиями системы "Медтехиика", обслужи-

вающими учреждениями здравоохранения в данной области, крае,
республике (включая лечебные учреждения других ведомств) за
счет чавода-и-зготовителя.

Если изделие в период гарантийного срока вышло из строя

в результате неправильной его эксплуатации, стоимость ремонта

оплачивает учреждение-владелец изделия. ;

 ;

Контролер • Упаконщик

(условный номер) (условный померк

Дата • Дата
