З а к р ы т о е а к ц и о н е р н о е о б щ е с т в о
« П О « С П Е Ц А В Т О М А Т И К А »
СТО СТАНДАРТ ОРГАНИЗАЦИИ 00226827-49-2019
СТАНДАРТ ОРГАНИЗАЦИИ
Проектирование распределительных трубопроводов сприннлерных установок пожаротушения за потолками «грильято» с применением водяных оросителей типа «СВН», «СВВ», «СВУ», «SSP», «SSU» и ра спылителей «Бриз®»
Рекомендации
г. Бийск
2019
Настоящие Рекомендации разработаны в соответствии с требованиями СП 5.13130 (п. 5.2.14), согласно которых проектирование распределительной се-ти с оросителями для подвесных потолков должно выполняться в соответствии с требованиями технической документации на конкретные виды оросителей.
Технические характеристики непосредственно оросителей и распылите-лей приведены в Разделе 1 Технического каталога продукции ЗАО «ПО «Спец-автоматика», размещенного на сайте www.sa-biysk.ru.
Настоящие Рекомендации подготовлены на основании натурных гидрав-лических испытаний и предназначены для инженерно-технических работников, занимающихся проектированием водяных автоматических установок пожароту-шения на объектах, помещения которых оборудуются декоративными подвес-ными решетчатыми потолками типа «грильято». Указанные потолки устанавли-ваются, как правило, в развлекательных комплексах, торговых центрах, автоса-лонах, аэропортах и прочих общественных местах.
Разработаны ЗАО «ПО «Спецавтоматика», г. Бийск.
Утверждены и введены в действие приказом Генерального директора ЗАО
«ПО «Спецавтоматика» №27 от 26.03.2014 г.
Актуализированы и переведены в статус стандарта организации приказом Генерального директора ЗАО «ПО «Спецавтоматика» №84 от 24.06.2019 г.
Стандарт организации согласован письмом ФГБУ ВНИИПО МЧС России
№7443-12-1-4 от 30.10.2019 г.
Информация об изменениях к настоящим Рекомендациям и текст изменений и попра-вок, а также уведомление в случае пересмотра (замены) или отмены настоящих Рекоменда-ций публикуется в информационной системе общего пользования – на официальном сайте разработчика (ЗАО «ПО «Спецавтоматика») в сети Интернет.
ЗАО «ПО «Спецавтоматика», 2014
Настоящие Рекомендации не могут быть полностью или частично воспроизведены, ти-ражированы и распространены в качестве официального издания на территории Российской Федерации без разрешения ЗАО «ПО «Спецавтоматика».
1 Область применения……………………………………………………………….4
2 Нормативные ссылки………………………………………………………………6 3 Термины и определения…………………………………………………………...7 4 Общие положения………………………………………………………………….8
5 Основные положения……………………………………………………………... 9
Библиография………………………………………………………………………...11 Приложение А. Эпюра орошения оросителя (распылителя),
установленного над подвесным потолком «грильято»……………………………12 Приложение Б. Расстановка оросителей «СВН», «SSP»…………………………..13 Таблица Б.1 Потолок «грильято» с ячейкой 75×75, 86×86 мм……………………13 Таблица Б.2. Потолок «грильято» с ячейкой 100×100, 120×120 мм……………...13 Приложение В. Расстановка оросителей «СВВ», «SSU»………………………….14 Таблица В.1. Потолок «грильято» с ячейкой 75×75, 86×86 мм…………………...14 Таблица В.2. Потолок «грильято» с ячейкой 100×100, 120×120 мм……………...14 Приложение Г. Расстановка оросителей «СВУ»…………………………………..15
Таблица Г.1. Потолок «грильято» с ячейкой 40×40, 50×50 мм
(монтажное положение – вниз)……………………………………………………...15
Таблица Г.2. Потолок «грильято» с ячейкой 40×40, 50×50 мм
(монтажное положение – вверх)…………………………………………………….15
Таблица Г.3. Потолок «грильято» с ячейкой 75×75, 86×86 мм
(монтажное положение – вниз)……………………………………………………...16
Таблица Г.4. Потолок «грильято» с ячейкой 75×75, 86×86 мм
(монтажное положение – вверх)…………………………………………………….16
Таблица Г.5. Потолок «грильято» с ячейкой 100×100, 120×120 мм
(монтажное положение – вниз)……………………………………………………...17
Таблица Г.6. Потолок «грильято» с ячейкой 100×100, 120×120 мм
(монтажное положение – вверх)…………………………………………………….17 Приложение Д. Расстановка распылителей «Бриз»……………………………….18 Таблица Д.1. Потолок «грильято» с ячейкой 75×75, 86×86 мм…………………..18 Таблица Д.2. Потолок «грильято» с ячейкой 100×100, 120×120 мм……………..18
Приложение Е. Примерный расчет распределительной сети спринклерной установки за подвесным потолком «грильято»……………...…………..………...19
Настоящие Рекомендации распространяются на проектирование авто-матических установок пожаротушения с применением оросителей водяных об-щего назначения «СВН», «СВВ», «SSP», «SSU», водяных универсальных
«СВУ» и распылителей «Бриз®», устанавливаемых на объектах, относящихся к
1 группе помещений по СП 5.13130 (приложение Б) с подвесными решетчатыми потолками типа «грильято».
Типы оросителей, на которые распространяется действие настоящих Рекомендаций:
монтажным положением розеткой вертикально вниз: «СВН-8»,
«СВН-К57», «СВН-10», «СВН-К80», «СВН-12», «СВН-К115», «SSP-K80»,
«SSP-K115», а также дренчерное исполнение указанных оросителей;
монтажным положением розеткой вертикально вверх: «СВВ-8»,
«СВВ-К57», «СВВ-10», «СВВ-К80», «СВВ-12», «СВВ-К115», «SSU-K80»,
«SSU-K115», а также дренчерное исполнение указанных оросителей;
монтажным положением розеткой вертикально вниз или вертикально вверх: «СВУ-8М», «СВУ-К57М», «СВУ-10М», «СВУ-К80М», «СВУ-12М»,
«СВУ-К115М», «СВУ-15М», «СВУ-К160М», а также дренчерное исполнение указанных оросителей.
Примечания:
Согласно п.5.2.20 СП 5.13130 спринклерные оросители или распылители водозаполненных установок могут устанавливаться вертикально розеткой вверх или вертикально розеткой вниз.
Буква «М» в названии оросителей универсальных типа «СВУ» обозначает «модернизиро-
ванный» (указанные оросители имеют усовершенствованный способ сборки).
Типы распылителей, на которые распространяется действие настоя-щих Рекомендаций:
монтажным положением вертикально вниз: «Бриз-9/К16»,
«Бриз-12/К16», «Бриз-9/К23», «Бриз-12/К23», «Бриз-16/К23», а также дренчерное исполнение указанных распылителей;
монтажным положением вертикально вверх: «Бриз-В», а также его дренчерное исполнение.
Основные геометрические параметры подвесных решетчатых потол-ков «грильято», на которые распространяется действие настоящих Рекомендаций (см. рис. 1):
Рис. 1. Основные параметры потолка типа «грильято».
ЗАО « П О « С П Е Ц А В Т О М А Т И К А »
«H» -высота пластины U-образного алюминиевого профиля (30, 40 или
50 мм);
«G» -ширина профиля (5, 10 или 15 мм);
«ячейка» -размер ячеек, образованный пластинами профиля (из ряда -40×40, 50×50, 75×75, 86×86, 100×100, 120×120, 150×150 или 200×200 мм).
Примечание. Настоящие Рекомендации не распространяются на иные типы подвесных декоративных потолков. Применение оросителей (распылителей) с иными потолками рассмат-ривается и согласовывается производителем оросителей в индивидуальном порядке.
Федеральный закон №123-ФЗ от 22.07.2008 г. «Технический регламент о требованиях пожарной безопасности» (ред. от 29.07.2017).
Федеральный закон №184-ФЗ от 27.12.2002 г. «О техническом регулировании» (ред. от 29.07.2017).
Федеральный закон №384-ФЗ от 30.12.2009 г. «Технический регламент о безопасности зданий и сооружений» (ред. от 02.07.2013).
ГОСТ Р 51043-2002. Установки водяного и пенного пожаротушения ав-томатические. Оросители. Общие технические требования. Методы испытаний.
СП 5.13130-2009 Системы противопожарной защиты. Установки пожар-ной сигнализации и пожаротушения автоматические. Нормы и правила проекти-рования.
СТО 7.3-02-2011. Установки водяного пожаротушения тонкораспыленной водой с применением распылителей «Бриз®». Руководство по проектированию.
В настоящих Рекомендациях применяются следующие термины с соот-ветствующими определениями:
оснащенный тепловым замком.
Требования настоящих Рекомендаций являются дополнительными к действующим нормам и правилам. При наличии разночтений между требова-ниями настоящих Рекомендаций и действующими нормами следует руково-дствоваться настоящими Рекомендациями.
Обоснованные частичные отступления от настоящих Рекомендаций допускаются при условии согласования их с разработчиком данных Рекоменда-ций.
Рекомендуемый порядок гидравлического расчета распределительных спринклерных сетей АУП – по СП 5.13130 (приложение В). При расчетах и под-боре оросителей (распылителей) следует учитывать увеличение интенсивности орошения на защищаемой площади по сравнению с нормативной, так как рас-стояния между оросителями (распылителями), установленными на небольших высотах над подвесным потолком, значительно меньше допустимых по СП 5.13130.
Минимальное расстояние между спринклерными оросителями (рас-
пылителями) по горизонтали должно быть не менее 1,5 м (п.5.2.22 СП 5.13130).
Не допускается устанавливать оросители и распылители на расстоя-нии от подвесного потолка менее 0,3 м.
При установке оросителей за подвесными потолками рекомендуется применять оросители с быстродействующей колбой диаметром 3 мм с номи-нальной температурой срабатывания 57ºС или 68ºС.
При установке оросителей за подвесными потолками рекомендуется применять оросители с монтажным положением розеткой вверх, как имеющих большие площади орошения по сравнению с оросителями монтажным положе-нием розеткой вниз.
Параметры расстановки оросителей (распылителей) над подвесным потолком, полученные по результатам гидравлических испытаний и представ-ленные в таблицах приложений, получены с шириной пластин профиля 10 мм и высотой 40 мм. Применение в потолках пластин с иными значениями ширины профиля (5 или 15 мм), в отличие от высоты профиля, значимого влияния на орошение не оказывает.
Входными данными для принятия проектных решений по настоящим Рекомендациям являются:
тип оросителя (распылителя);
давление на диктующем оросителе (распылителе);
расстояние от оросителя (распылителя) до подвесного потолка;
размер ячейки подвесного потолка;
высота профиля подвесного потолка.
Для оросителей и распылителей, установленных на расстоянии от по-толка 1,0 м и менее, расстояние между оросителями L выбирается согласно соот-ветствующих таблиц, представленных в следующих приложениях:
Приложение Б. Расстановка оросителей «СВН», «SSP»
Таблица Б.1 Потолок «грильято» с ячейкой 75×75, 86×86 мм Таблица Б.2. Потолок «грильято» с ячейкой 100×100, 120×120 мм
Приложение В. Расстановка оросителей «СВВ», «SSU
Таблица В.1. Потолок «грильято» с ячейкой 75×75, 86×86 мм Таблица В.2. Потолок «грильято» с ячейкой 100×100, 120×120 мм
Приложение Г. Расстановка оросителей «СВУ»
Таблица Г.1. Потолок «грильято» с ячейкой 40×40, 50×50 мм
(монтажное положение – вниз)
Таблица Г.2. Потолок «грильято» с ячейкой 40×40, 50×50 мм
(монтажное положение – вверх)
Таблица Г.3. Потолок «грильято» с ячейкой 75×75, 86×86 мм
(монтажное положение – вниз)
Таблица Г.4. Потолок «грильято» с ячейкой 75×75, 86×86 мм
(монтажное положение – вверх)
Таблица Г.5. Потолок «грильято» с ячейкой 100×100, 120×120 мм
(монтажное положение – вниз)
Таблица Г.6. Потолок «грильято» с ячейкой 100×100, 120×120 мм
(монтажное положение – вверх) Приложение Д. Расстановка распылителей «Бриз»
Таблица Д.1. Потолок «грильято» с ячейкой 75×75, 86×86 мм Таблица Д.2. Потолок «грильято» с ячейкой 100×100, 120×120 мм
При использовании соответствующих таблиц следует сначала принять ближайшее значение (из ряда имеющихся в таблице) расстояния h от оросителя до подвесного потолка, затем – ближайшее значение рабочего давления P на
диктующем оросителе, и после этого – для конкретного типа оросителя выбрать значение максимального расстояния между оросителями L.
Примечание -Следует руководствоваться следующим правилом округления: если фактическое значение расстояния или давления является точно средним значением от таблич-ного, то по таблице принимается меньшее значение расстояния и большее значение давления.
При расстоянии от оросителей (распылителей) до подвесного потолка свыше 1,0 и до 1,5 м – максимальное расстояние между оросителями (распыли-телями) может быть увеличено на 5% на каждые 0,1 м высоты от табличного значения L для расстояния h=1,0 м, но должно быть при этом не более:
3,5 м для оросителей «СВУ»;
3,0 м для оросителей «СВВ», «СВН», «SSP», «SSU»;
2,5 м – для распылителей.
При расстоянии установки оросителей до потолка свыше 1,5 м – мак-симальное расстояние между оросителями L может быть принято до 4,0 м (СП 5.13130, таблица 5.1).
При расстоянии установки распылителей до потолка свыше 1,5 м – максимальное расстояние между распылителями принимается по Таблице 4.1 СТО 7.3-02-2011.
Для оросителей и распылителей, установленных над подвесным по-толком с размером ячеек 150×150 и 200×200 мм на расстоянии менее 1,0 м, рас-стояние между оросителями L выбирается по таблицам Б.2., В.2., Г.5., Г.6., Д.2. приложений Б -Д, при этом:
для потолка с размером ячейки 150×150 мм -расстояние может быть увеличено до 25% от табличного значения L, но должно быть при этом не более 4,0 м для оросителей и значений в СТО 7.3-02-2011, таблица 4.1 – для распыли-телей;
для потолка с размером ячейки 200×200 мм -расстояние может быть увеличено до 50% от табличного значения L, но должно быть при этом не более 4,0 м для оросителей и значений в СТО 7.3-02-2011, таблица 4.1 – для распыли-телей.
Для оросителей и распылителей, установленных над подвесным по-толком с размером ячеек 150×150 и 200×200 мм на расстоянии более 1,0 м – мак-симальное расстояние между оросителями должно быть не более 4,0 м и значе-ний в СТО 7.3-02-2011 по таблице 4.1 – для распылителей.
При наличии подвесного потолка с высотой профиля 30 или 50 мм, значение расстояния между оросителями и распылителями, полученные по таб-лицам приложений для расстояний 1,0 м и менее, может быть увеличено на 10% или должно быть уменьшено на 10 % соответственно.
Средняя интенсивность орошения оросителей и распылителей опре-деляется с учетом того, что не менее 80%, от расчетного значения расхода воды распределяется в квадрате зоны орошения (примерный расчет распределитель-ной сети -см. Приложение Е).
СП 5.13130.2009 СПЗ. Установки пожарной сигнализации и пожароту-шения автоматические. Нормы и правила проектирования.
Мешман Л.М., Цариченко С.Г., Былинкин В.А., Алешин В.В., Губин Р.Ю. Оросители водяных и пенных автоматических установок пожаротушения. Учебно-методическое пособие. М.: ФГУ ВНИИПО МЧС России, 2002. 314 с.
Мешман Л.М., Былинкин В.А., Губин Р.Ю., Романова Е.Ю. /Под общ. ред. Копылова Н.П./ Автоматические водяные и пенные установки пожаротуше-ния. Проектирование. Учебно-методическое пособие. М.: ВНИИПО, 2009. – 572 с.
ПРИЛОЖЕНИЕ А
(справочное)

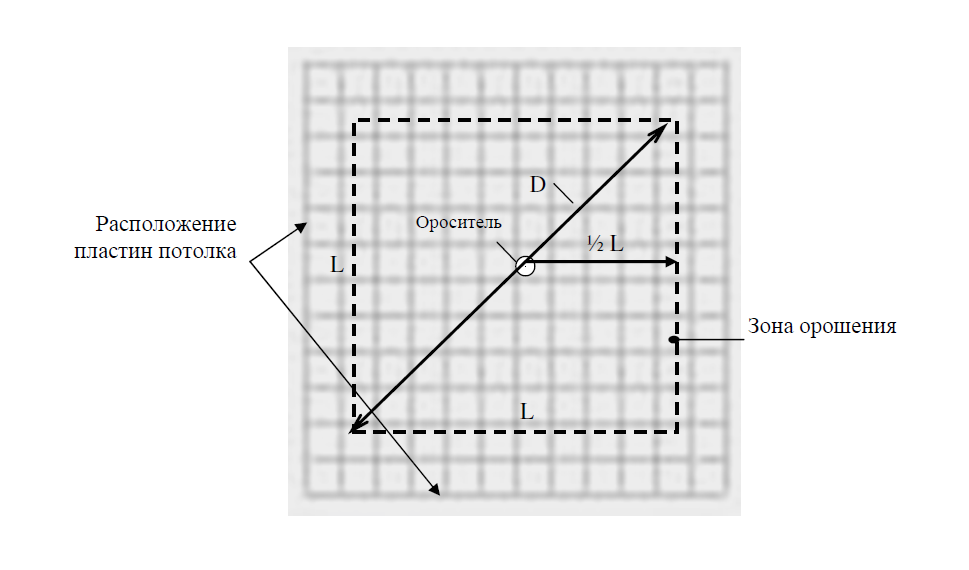

Зона орошения формируется взаимно перпендикулярными пластинами в решетке потолка, при этом каждая из сторон L квадрата направлена вдоль соот-ветствующих пластин.
Таблица Б.1 Потолок «грильято» с ячейкой 75×75, 86×86 мм
Расстояние от ороси-теля до по-толка h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВН-8 |
СВН-К57 |
СВН-10 |
СВН-К80 |
СВН-12 |
СВН-К115 |
SSP-К80 |
SSP-К115 | ||
1,0 |
0,1 |
2,8 |
2,8 |
2,8 |
2,5 |
2,5 |
2,5 |
3,2 |
3,2 |
0,3 |
2,5 |
2,5 |
2,5 |
2,1 |
2,1 |
2,1 |
2,8 |
2,8 | |
0,5 |
2,1 |
2,1 |
2,1 |
1,8 |
1,8 |
1,8 |
2,5 |
2,5 | |
0,8 |
0,1 |
2,8 |
2,8 |
2,8 |
2,5 |
2,5 |
2,5 |
2,8 |
2,8 |
0,3 |
2,5 |
2,5 |
2,5 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 | |
0,5 |
2,1 |
2,1 |
2,1 |
1,8 |
1,8 |
1,8 |
2,1 |
2,5 | |
0,5 |
0,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
0,3 |
1,8 |
1,8 |
1,8 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 | |
0,5 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
2,1 |
2,5 | |
0,3 |
0,1 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
2,5 |
2,5 |
0,3 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
2,5 |
2,5 | |
0,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,8 |
1,8 |
2,1 |
2,5 |
Таблица Б.2 Потолок «грильято» с ячейкой 100×100, 120×120 мм
Расстояние от ороси-теля до по-толка h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВН-8 |
СВН-К57 |
СВН-10 |
СВН-К80 |
СВН-12 |
СВН-К115 |
SSP-К80 |
SSP-К115 | ||
1,0 |
0,1 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
3,2 |
3,2 |
0,3 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
3,2 |
3,2 | |
0,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,8 |
2,8 | |
0,8 |
0,1 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
3,2 |
3,2 |
0,3 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 | |
0,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 | |
0,5 |
0,1 |
2,5 |
2,5 |
2,5 |
2,8 |
2,8 |
2,8 |
3,2 |
3,2 |
0,3 |
2,5 |
2,5 |
2,5 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 | |
0,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 | |
0,3 |
0,1 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,8 |
2,8 |
0,3 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 | |
0,5 |
2,1 |
2,1 |
2,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 |
Таблица В.1 Потолок «грильято» с ячейкой 75×75, 86×86 мм
Расстояние от ороси-теля до по-толка h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВВ-8 |
СВВ-К57 |
СВВ-10 |
СВВ-К80 |
СВВ-12 |
СВВ-К115 |
SSU-К80 |
SSU-К115 | ||
1,0 |
0,1 |
3,5 |
3,5 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
0,3 |
3,2 |
3,2 |
2,8 |
2,8 |
3,2 |
3,2 |
3,2 |
3,2 | |
0,5 |
2,8 |
2,8 |
2,5 |
2,5 |
3,2 |
2,8 |
3,2 |
3,2 | |
0,8 |
0,1 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
0,3 |
3,2 |
3,2 |
2,8 |
2,8 |
2,8 |
3,2 |
3,2 |
3,2 | |
0,5 |
2,8 |
2,8 |
2,5 |
2,5 |
2,8 |
2,8 |
3,2 |
3,2 | |
0,5 |
0,1 |
3,2 |
3,2 |
2,8 |
2,8 |
3,2 |
3,2 |
3,2 |
3,2 |
0,3 |
2,8 |
2,8 |
2,5 |
2,5 |
2,8 |
3,2 |
3,2 |
3,2 | |
0,5 |
2,5 |
2,5 |
2,1 |
2,1 |
2,5 |
2,8 |
3,2 |
3,2 | |
0,3 |
0,1 |
2,8 |
2,8 |
2,5 |
2,5 |
2,8 |
2,8 |
3,2 |
3,2 |
0,3 |
2,5 |
2,5 |
2,1 |
2,1 |
2,5 |
2,5 |
2,8 |
2,8 | |
0,5 |
2,1 |
2,1 |
1,8 |
1,8 |
2,1 |
2,1 |
2,5 |
2,5 |
Таблица В.2 Потолок «грильято» с ячейкой 100×100, 120×120 мм
Расстояние от ороси-теля до по-толка h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВВ-8 |
СВВ-К57 |
СВВ-10 |
СВВ-К80 |
СВВ-12 |
СВВ-К115 |
SSU-К80 |
SSU-К115 | ||
1,0 |
0,1 |
3,5 |
3,5 |
3,2 |
3,2 |
3,5 |
3,5 |
3,5 |
3,5 |
0,3 |
3,5 |
3,5 |
3,2 |
3,2 |
3,5 |
3,5 |
3,5 |
3,5 | |
0,5 |
3,2 |
3,2 |
3,2 |
3,2 |
3,5 |
3,2 |
3,5 |
3,5 | |
0,8 |
0,1 |
3,5 |
3,5 |
3,2 |
3,2 |
3,5 |
3,5 |
3,5 |
3,5 |
0,3 |
3,2 |
3,5 |
3,2 |
3,2 |
3,2 |
3,2 |
3,5 |
3,5 | |
0,5 |
2,8 |
3,2 |
3,2 |
3,2 |
2,8 |
2,8 |
3,2 |
3,5 | |
0,5 |
0,1 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,5 |
3,5 |
3,5 |
0,3 |
3,2 |
3,2 |
2,8 |
2,8 |
2,8 |
3,2 |
3,5 |
3,5 | |
0,5 |
2,8 |
2,8 |
2,5 |
2,5 |
2,8 |
2,8 |
3,2 |
3,5 | |
0,3 |
0,1 |
2,8 |
2,8 |
2,8 |
2,8 |
3,2 |
3,2 |
3,2 |
3,2 |
0,3 |
2,5 |
2,5 |
2,5 |
2,5 |
2,8 |
2,8 |
2,8 |
3,2 | |
0,5 |
2,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 |
2,5 |
2,8 |
Таблица Г.1 Потолок «грильято» с ячейкой 40×40, 50×50 мм (монтажное положение – вниз)
Расстояние от ороси-теля до по-толка, h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВУ-8М |
СВУ-К57М |
СВУ-10М |
СВУ-К80М |
СВУ-12М |
СВУ-К115М |
СВУ-15М |
СВУ-К160М | ||
1,0 |
0,1 |
3,2 |
3,2 |
3,1 |
3,1 |
3,1 |
3,1 |
3,2 |
3,2 |
0,3 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,1 |
3,1 | |
0,5 |
2,7 |
2,7 |
2,7 |
2,7 |
2,7 |
2,7 |
2,6 |
2,6 | |
0,8 |
0,1 |
3,0 |
3,0 |
3,1 |
3,1 |
3,1 |
3,1 |
3,2 |
3,2 |
0,3 |
2,8 |
2,8 |
3,0 |
3,0 |
2,9 |
2,9 |
2,9 |
2,9 | |
0,5 |
2,6 |
2,6 |
2,6 |
2,6 |
2,6 |
2,6 |
2,6 |
2,6 | |
0,5 |
0,1 |
2,8 |
2,8 |
2,9 |
2,9 |
2,9 |
2,9 |
2,9 |
2,9 |
0,3 |
2,4 |
2,4 |
2,4 |
2,4 |
2,6 |
2,6 |
2,6 |
2,6 | |
0,5 |
2,1 |
2,1 |
2,3 |
2,3 |
2,3 |
2,3 |
2,3 |
2,3 | |
0,3 |
0,1 |
2,6 |
2,6 |
2,7 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
0,3 |
2,2 |
2,2 |
2,3 |
2,3 |
2,3 |
2,3 |
2,1 |
2,1 | |
0,5 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
Таблица Г.2 Потолок «грильято» с ячейкой 40×40, 50×50 мм (монтажное положение – вверх)
Расстояние от ороси-теля до по-толка, h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВУ-8М |
СВУ-К57М |
СВУ-10М |
СВУ-К80М |
СВУ-12М |
СВУ-К115М |
СВУ-15М |
СВУ-К160 | ||
1,0 |
0,1 |
3,2 |
3,2 |
3,2 |
3,2 |
3,3 |
3,3 |
3,3 |
3,3 |
0,3 |
3,3 |
3,3 |
3,3 |
3,3 |
3,5 |
3,5 |
3,5 |
3,5 | |
0,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 | |
0,8 |
0,1 |
3,1 |
3,1 |
3,2 |
3,2 |
3,2 |
3,2 |
3,3 |
3,3 |
0,3 |
3,2 |
3,2 |
3,3 |
3,3 |
3,3 |
3,3 |
3,5 |
3,5 | |
0,5 |
3,3 |
3,3 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 | |
0,5 |
0,1 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,2 |
3,2 |
0,3 |
3,1 |
3,1 |
3,1 |
3,1 |
3,2 |
3,2 |
3,3 |
3,3 | |
0,5 |
3,1 |
3,1 |
3,2 |
3,2 |
3,3 |
3,3 |
3,3 |
3,3 | |
0,3 |
0,1 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
2,8 |
3,1 |
3,1 |
0,3 |
3,0 |
3,0 |
3,0 |
3,1 |
3,1 |
3,1 |
3,2 |
3,2 | |
0,5 |
3,1 |
3,1 |
3,1 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
Таблица Г.3 Потолок «грильято» с ячейкой 75×75, 86×86 мм (монтажное положение – вниз)
Расстояние от ороси-теля до по-толка, h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВУ-8М |
СВУ-К57М |
СВУ-10М |
СВУ-К80М |
СВУ-12М |
СВУ-К115М |
СВУ-15М |
СВУ-К160М | ||
1,0 |
0,1 |
3,2 |
3,2 |
3,5 |
3,5 |
3,6 |
3,6 |
3,7 |
3,7 |
0,3 |
3,0 |
3,0 |
3,4 |
3,4 |
3,4 |
3,4 |
3,5 |
3,5 | |
0,5 |
2,6 |
2,6 |
3,1 |
3,1 |
3,1 |
3,1 |
3,0 |
3,0 | |
0,8 |
0,1 |
3,1 |
3,1 |
3,5 |
3,5 |
3,6 |
3,6 |
3,7 |
3,7 |
0,3 |
2,8 |
2,8 |
3,4 |
3,4 |
3,3 |
3,3 |
3,3 |
3,3 | |
0,5 |
2,5 |
2,5 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 | |
0,5 |
0,1 |
2,6 |
2,6 |
3,2 |
3,2 |
3,3 |
3,3 |
3,3 |
3,3 |
0,3 |
2,5 |
2,5 |
2,8 |
2,8 |
3,0 |
3,0 |
3,0 |
3,0 | |
0,5 |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 | |
0,3 |
0,1 |
2,5 |
2,5 |
2,8 |
2,8 |
3,2 |
3,2 |
3,2 |
3,2 |
0,3 |
2,2 |
2,2 |
2,7 |
2,7 |
2,7 |
2,7 |
2,5 |
2,5 | |
0,5 |
1,7 |
1,7 |
2,2 |
2,3 |
2,3 |
2,3 |
2,3 |
2,2 |
Таблица Г.4 Потолок «грильято» с ячейкой 75×75, 86×86 мм (монтажное положение – вверх)
Расстояние от ороси-теля до по-толка, h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВУ-8М |
СВУ-К57М |
СВУ-10М |
СВУ-К80М |
СВУ-12М |
СВУ-К115М |
СВУ-15М |
СВУ-К160 | ||
1,0 |
0,1 |
3,7 |
3,7 |
3,7 |
3,7 |
3,8 |
3,8 |
3,8 |
3,8 |
0,3 |
3,8 |
3,8 |
3,8 |
3,8 |
3,9 |
3,9 |
4,0 |
4,0 | |
0,5 |
3,9 |
3,9 |
3,9 |
3,9 |
4,0 |
4,0 |
4,0 |
4,0 | |
0,8 |
0,1 |
3,6 |
3,6 |
3,7 |
3,7 |
3,7 |
3,7 |
3,8 |
3,8 |
0,3 |
3,7 |
3,7 |
3,8 |
3,8 |
3,8 |
3,8 |
3,9 |
3,9 | |
0,5 |
3,8 |
3,8 |
3,9 |
3,9 |
3,9 |
3,9 |
3,9 |
3,9 | |
0,5 |
0,1 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,4 |
3,7 |
3,7 |
0,3 |
3,5 |
3,5 |
3,6 |
3,6 |
3,7 |
3,7 |
3,8 |
3,8 | |
0,5 |
3,6 |
3,6 |
3,7 |
3,7 |
3,8 |
3,8 |
3,8 |
3,8 | |
0,3 |
0,1 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,2 |
3,6 |
3,6 |
0,3 |
3,4 |
3,4 |
3,5 |
3,5 |
3,5 |
3,5 |
3,7 |
3,7 | |
0,5 |
3,5 |
3,5 |
3,6 |
3,6 |
3,7 |
3,7 |
3,7 |
3,7 |
Таблица Г.5 Потолок «грильято» с ячейкой 100×100, 120×120 мм (монтажное положение – вниз)
Расстояние от ороси-теля до по-толка, h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВУ-8М |
СВУ-К57М |
СВУ-10М |
СВУ-К80М |
СВУ-12М |
СВУ-К115М |
СВУ-15М |
СВУ-К160М | ||
1,0 |
0,1 |
3,5 |
3,5 |
3,8 |
3,8 |
3,8 |
3,8 |
4,0 |
4,0 |
0,3 |
3,3 |
3,3 |
3,8 |
3,8 |
3,8 |
3,8 |
3,8 |
3,8 | |
0,5 |
3,1 |
3,1 |
3,5 |
3,5 |
3,5 |
3,5 |
3,6 |
3,6 | |
0,8 |
0,1 |
3,4 |
3,4 |
3,8 |
3,8 |
3,8 |
3,8 |
3,8 |
3,8 |
0,3 |
3,2 |
3,2 |
3,5 |
3,5 |
3,5 |
3,5 |
3,6 |
3,6 | |
0,5 |
3,0 |
3,0 |
3,3 |
3,3 |
3,3 |
3,3 |
3,4 |
3,4 | |
0,5 |
0,1 |
3,2 |
3,2 |
3,7 |
3,7 |
3,7 |
3,7 |
3,6 |
3,6 |
0,3 |
2,8 |
2,8 |
3,3 |
3,3 |
3,3 |
3,3 |
3,4 |
3,4 | |
0,5 |
2,7 |
2,7 |
3,2 |
3,2 |
3,2 |
3,2 |
3,3 |
3,3 | |
0,3 |
0,1 |
3,0 |
3,0 |
3,6 |
3,6 |
3,6 |
3,6 |
3,4 |
3,4 |
0,3 |
2,6 |
2,6 |
3,3 |
3,3 |
3,3 |
3,3 |
3,2 |
3,2 | |
0,5 |
2,5 |
2,5 |
3,2 |
3,2 |
3,2 |
3,2 |
3,1 |
3,1 |
Таблица Г.6 Потолок «грильято» с ячейкой 100×100, 120×120 мм (монтажное положение – вверх)
Расстояние от ороси-теля до по-толка, h, м |
Давление перед оро-сителем Р, МПа |
L – принимаемое расстояние между оросителями, м, не более | |||||||
СВУ-8М |
СВУ-К57М |
СВУ-10М |
СВУ-К80М |
СВУ-12М |
СВУ-К115М |
СВУ-15М |
СВУ-К160 | ||
1,0 |
0,1 |
3,7 |
3,7 |
3,8 |
3,8 |
3,9 |
3,9 |
3,9 |
3,9 |
0,3 |
3,8 |
3,8 |
3,9 |
3,9 |
3,9 |
3,9 |
4,0 |
4,0 | |
0,5 |
3,8 |
3,8 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 | |
0,8 |
0,1 |
3,7 |
3,7 |
3,8 |
3,8 |
3,8 |
3,8 |
3,9 |
3,9 |
0,3 |
3,8 |
3,8 |
3,9 |
3,9 |
3,9 |
3,9 |
4,0 |
4,0 | |
0,5 |
3,8 |
3,8 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 | |
0,5 |
0,1 |
3,6 |
3,6 |
3,7 |
3,7 |
3,7 |
3,7 |
3,8 |
3,8 |
0,3 |
3,7 |
3,7 |
3,8 |
3,8 |
3,8 |
3,8 |
3,9 |
3,9 | |
0,5 |
3,7 |
3,7 |
3,9 |
3,9 |
3,9 |
3,9 |
3,9 |
3,9 | |
0,3 |
0,1 |
3,5 |
3,5 |
3,6 |
3,6 |
3,6 |
3,6 |
3,7 |
3,7 |
0,3 |
3,6 |
3,6 |
3,7 |
3,7 |
3,7 |
3,7 |
3,8 |
3,8 | |
0,5 |
3,6 |
3,6 |
3,8 |
3,8 |
3,8 |
3,8 |
3,8 |
3,8 |
Таблица Д.1 Потолок «грильято» с ячейкой 75×75, 86×86 мм
Давление перед распылителем Р, МПа |
Расстояние от распылителя до потолка h, м |
L – принимаемое расстояние между распылителями, м, не более | |||||
Бриз-9/К16 |
Бриз-12/К16 |
Бриз-9/К23 |
Бриз-12/К23 |
Бриз-16/К23 |
Бриз-В | ||
0,6 |
1,0 |
2,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,1 |
0,8 |
2,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,1 | |
0,5 |
2,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,1 | |
0,3 |
1,8 |
1,8 |
1,8 |
1,8 |
2,1 |
1,8 |
Таблица Д.2 Потолок «грильято» с ячейкой 100×100, 120×120 мм
Давление перед распылителем Р, МПа |
Расстояние от распылителя до потолка h, м |
L – принимаемое расстояние между распылителями, м, не более | |||||
Бриз-9/К16 |
Бриз-12/К16 |
Бриз-9/К23 |
Бриз-12/К23 |
Бриз-16/К23 |
Бриз-В | ||
0,6 |
1,0 |
2,1 |
2,5 |
2,1 |
2,5 |
2,8 |
2,5 |
0,8 |
2,1 |
2,1 |
2,1 |
2,1 |
2,5 |
2,5 | |
0,5 |
1,8 |
2,1 |
2,1 |
2,1 |
2,5 |
2,1 | |
0,3 |
1,8 |
1,8 |
1,8 |
2,1 |
2,1 |
2,1 |
ЗАО « П О « С П Е Ц А В Т О М А Т И К А »
(справочное)
Для объекта защиты, в соответствии с СП 5.13130, определяется соответ-ствующая группа помещений.
В соответствии с этой группой помещений определяется требуемая интен-сивность орошения, минимальная защищаемая площадь орошения и нор-мативный расход воды для установки пожаротушения.
По каталогу ЗАО «ПО «Спецавтоматика» подбираются оросители, обес-печивающие нормативную интенсивность при минимальном давлении.
Согласно СТО, с учетом размера ячейки подвесного потолка «грильято», расстояния от оросителя до подвесного потолка h и выбранного типа оро-сителя определятся расстояние между оросителями L.
Выбирается тип оросителя с учетом интенсивности орошения на защи-щаемой площади (с учетом 80% по п. 5.10 СТО), которая должна быть максимально приближена к нормативной, но быть не менее ее.
Для объекта защиты определяется диктующая площадь орошения, для ко-торой выполняется гидравлический расчет до достижения общего расхода, соответствующего нормативному расходу.
Сравниваем полученную площадь, на которую приходится нормативный расход, с минимальной защищаемой площадью (она не должна быть менее последней).
19
////////////////////////////
