Теплосчетчики ТС.ТМК-Н. Руководство по эксплуатации ППБ. 421894.004 Р Э

Зарегистрированы в Государственном реестре

средств измерений России под № 21288-09

ТЕПЛОСЧЕТЧИКИ

ТС.ТМК-Н

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ППБ.421894.004 РЭ

ЗАО НПО «Промприбор» г. Калуга

2009 г.

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

ред.04.11

СОДЕРЖАНИЕ

1 НАЗНАЧЕНИЕ И СОСТАВ ТЕПЛОСЧЕТЧИКА

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3 УСТРОЙСТВО И РАБОТА ТЕПЛОСЧЕТЧИКА

4 МАРКИРОВКА, ПЛОМБИРОВАНИЕ, УПАКОВКА

5 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

6 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8 МЕТОДИКА ПОВЕРКИ

9 ЗАМЕНА ФУНКЦИОНАЛЬНЫХ ЧАСТЕЙ ТЕПЛОСЧЕТЧИКА

10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

11 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

ПРИЛОЖЕНИЕ А Карта заказа

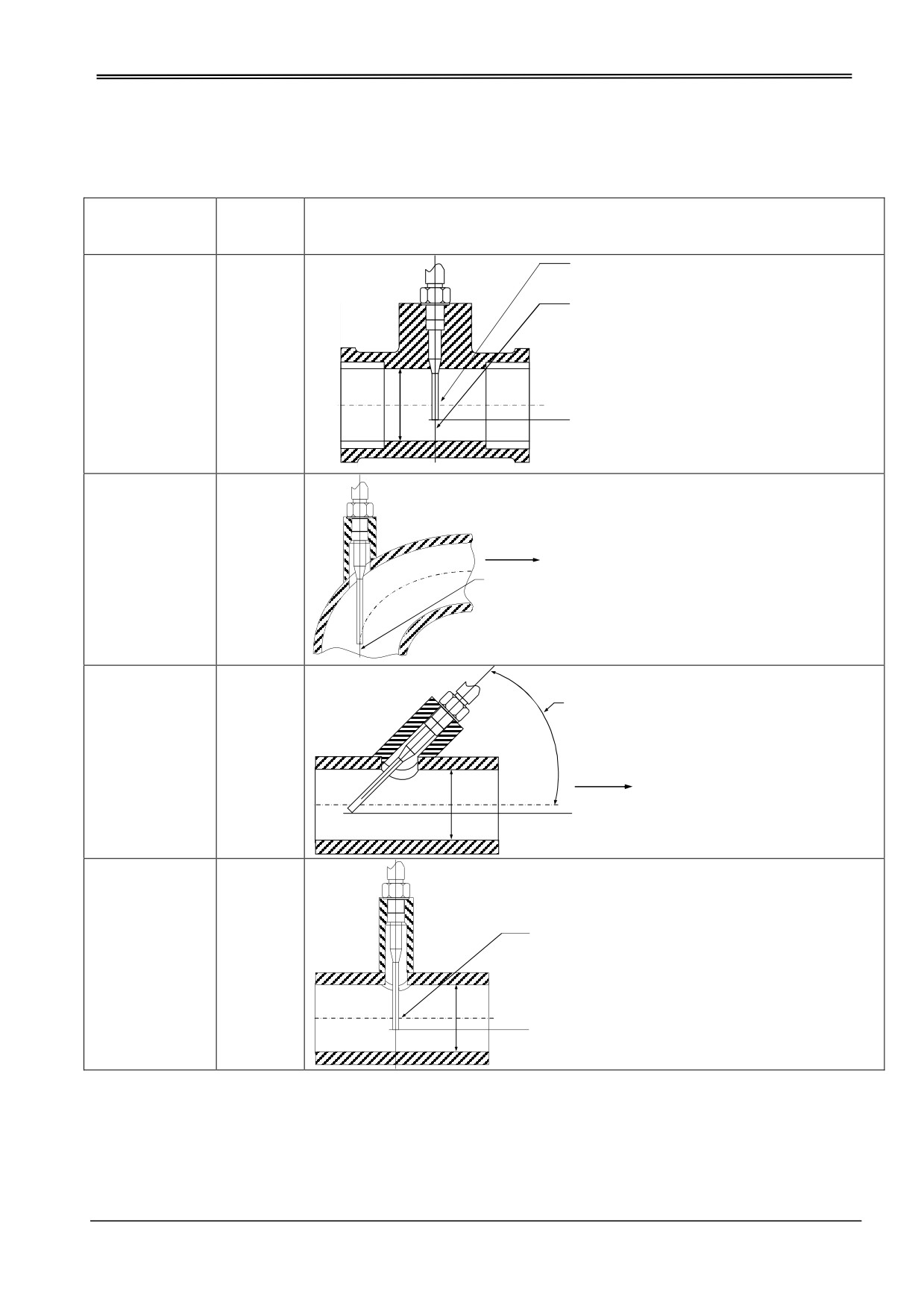

ПРИЛОЖЕНИЕ Б Рекомендации по установке ТСП в трубопроводы

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

Настоящее руководство по эксплуатации (далее по тексту - «РЭ»), распространяет-

ся на теплосчетчики ТС.ТМК-Н (далее по тексту - «теплосчетчики»), выпускаемые:

ЗАО НПО «Промприбор», Россия, 248016, г. Калуга, ул. Складская, 4,

тел./факс (4842) 55 -10-37, 55-37-78 - отдел маркетинга и сбыта

e-mail: mail@prompribor-kaluga.ru, ; http:www.prompribor-kaluga.ru

тел. (4842) 55-07-17 - отдел ремонта и сервисного обслуживания,

e-mail: ppb_servis@kaluga.ru

ЗАО «ИВК Саяны», 111116, Россия, г. Москва, Энергетический проезд, 6

Тел./факс: (495)-918-09-60, 918-05-00 e-mail: mailto:root@sayany.ru

РЭ предназначено для изучения устройства и работы изделия, а также содержит

правила его монтажа, эксплуатации, технического обслуживания, транспортирования и хра-

нения.

К работе с теплосчетчиками допускаются лица, изучившие настоящее РЭ и имею-

щие опыт работы с приборами измерения тепловой энергии. Для более полного изучения

принципа работы теплосчетчиков следует дополнительно руководствоваться эксплуатаци-

онной документацией на функциональные устройства, входящие в их состав.

1 НАЗНАЧЕНИЕ И СОСТАВ ТЕПЛОСЧЕТЧИКА

1.1 Теплосчетчики предназначены для измерений и регистрации тепловой энергии и

параметров теплоносителя (масса, температура, разность температур, давление) в водяных

системах теплоснабжения различной конфигурации и применения в узлах коммерческого

учета у производителей и потребителей тепловой энергии и теплоносителя, а также авто-

матизированных системах сбора и контроля технологических параметров.

Теплосчетчики могут использоваться как автономно, так и в составе комплекса тех-

нических средств информационно - измерительных систем, где прибор является локальной

автоматизированной системой учета нижнего уровня.

1.2 Теплосчетчики являются комплектным средством измерений, куда входят следую-

щие функциональные устройства:

- тепловычислители различных моделей в зависимости от исполнения теплосчетчика;

- преобразователи расхода, счетчики воды или расходомеры-счетчики (далее по тексту

«преобразователи расхода») различных принципов действия с числоимпульсным выход-

ным сигналом и выходом типа «открытый коллектор» или типа «сухой контакт» (геркон) в

количестве, определяемом конфигурацией измерительной схемы;

- термопреобразователи сопротивления с НСХ 100 или 500 Ом W₁₀₀=1,391 и W₁₀₀=1,385

как однотипные класса 1 подобранные в пару так и одиночные класса А по в количестве,

определяемом конфигурацией измерительной схемы;

- преобразователи давления с выходным сигналом постоянного тока 0..5, 0..20 или 4..20

мА по ГОСТ26.011 в количестве, определяемом конфигурацией измерительной схемы.

1.3 В теплосчетчиках обеспечены измерение и вывод на жидкокристаллический инди-

катор (далее по тексту - «ЖКИ»), следующих текущих параметров:

- тепловая энергия с нарастающим итогом;

- тепловая мощность, текущее значение;*

- масса (объем) теплоносителя по трубопроводам с нарастающим итогом;

- массовый (объемный) расход по трубопроводам;*

- температура теплоносителя в трубопроводах;

- разность температур теплоносителя в трубопроводах теплового контура;

- давление;*

- дата и текущее время;

- время работы;

нештатные ситуации;

* - в зависимости от используемой модели тепловычислителя.

1.4 Текущие и архивные параметры по каждому из каналов измерения могут быть вы-

ведены либо на ЖКИ, либо, через интерфейсы, на устройство считывания, принтер, в пер-

сональный компьютер непосредственно или по линии связи. Глубина архива и параметры

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

текущих и архивных данных в зависимости от применяемого вычислителя, приведены в экс-

плуатационной документации применяемых вычислителей.

1.5 Эксплуатационные характеристики вычислителей приведены в таблице 1.1:

Таблица 1.1

Внешние факторы

ТМК-Н1ХХ

ТМК-Н0ХХ

ВКТ-7

СПТ941

СПТ943

Температура окружающего возду-

+5…+50

-10…+50

ха,^оС

10…+50

Атмосферное давление, кПа

84…106,7

Относительная влажность, %

95% при 35 ^оС

Напряженность переменного, ча-

стотой 50 Гц внешнего магнитного

400

поля, не более, А/м

Механические вибрации частотой,

10…50

5…25

5…35

Гц, с амплитудой мм, не более,

0,15

0,1

0,35

Степень защиты от воды и пыли

IP54

IP65

IP54

по ГОСТ 14254

1.6 Эксплуатационные характеристики преобразователей расхода, давления и темпе-

ратуры, входящих в состав теплосчетчика, в соответствии с требованиями их эксплуатаци-

онной документации.

1.7 Параметры питания вычислителей в составе теплосчетчика приведены в таблице

1.2.

Таблица 1.2

Вычислители

ТМК-Н1ХХ

ТМК-Н0ХХ

ВКТ-7

СПТ941

СПТ943

Внешнее,

Li 3,65 В,

Напряжение питания

Li 3,65 В

12 В

Внешнее, 12 В

Внешнее, 12В

1.8 Питание преобразователей расхода и давления, входящих в состав теплосчетчика,

осуществляется от источников напряжения, указанных в их эксплуатационной документации.

1.9 Дополнительные характеристики (договорные давления, цены импульсов по каждо-

му каналу, тип и Ду преобразователей расхода и давления, входящих в состав теплосчетчи-

ка, температура и давление холодной воды, используемой для подпитки, тип и НСХ термо-

преобразователей) оговариваются потребителем при заполнении карты заказа, приведен-

ной в ПРИЛОЖЕНИИ А.

В ряде исполнений теплосчетчика предусмотрен дискретный вход, для фиксации

внешнего события, например, пропадание сетевого питания у преобразователей расхода.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Исполнения теплосчетчиков в зависимости от используемой модели вычислителя

приведены в таблице 2.1.

Таблица 2.1

Исполнение

Номер ТУ

Вычислитель

теплосчетчика

ТС.ТМК-НП

ТУ408843.027-29524304-06

ТМК-Н0ХХ или ТМК-Н1ХХ

ТС.ТМК-НТ

ТУ4217-036-509321134-02

ВКТ-7

ТС.ТМК-НЛ

ТУ4217-050-23041473-05

СПТ941

ТС.ТМК-НР

ТУ4218-042-23041473-05

СПТ943

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

2.2 В качестве преобразователей расхода в составе теплосчетчика используются пре-

образователи расхода, представленные в таблице 2.2.

Таблица 2.2

Исполне-

Диапа-

Рабочее

ния тепло-

Диапазон

зон

Типы преобразователей

Ду,

давле-

счетчиков

расходов,

темпе-

объема (расхода)

мм

ние,

м³/ч

ратур,

МПа

^оС

ТС.ТМК-НП,

Преобразователь расхода

10…200

0,006…1100

2…150

1,6

ТС.ТМК-НЛ,

электромагнитный МастерФлоу

ТС.ТМК-НР,

Вихревой электромагнитный

20…200

0,1…1200

5…150

1,6

ТС.ТМК-НT

преобразователь расхода ВПС

Вихревой электромагнитный

преобразователь расхода ВЭПС-

20…200

0,25…630

5…150

1,6

Т(И)

Счетчик жидкости акустический

15…80

0,025…100

5…150

1,6

АС-001

Счетчики воды ТЭМ

15…50

0,03…30

5…150

1,6

5…95,

Счетчики горячей воды ВСТ

15…250

0,012…1200

1,6

5…150

Счетчики холодной и горячей

5...50,

40...300

0,8…2000

1,6

воды ВМХ, ВМГ

50...150

Счетчики крыльчатые холодной

5...50,

25…40

0,05…20

1,6

и горячей воды СКБ

5...90

Счетчики горячей воды крыль-

до 90,

15...40

0,015…30

1,6

чатые MTW и MTH (Zenner)

до 150

ТС.ТМК-НП

Счетчики холодной и горячей

40,

воды WP, WPH, WPV, WI

50...400

1,2…2000

1,6

90,150

(Zenner)

Счетчики холодной и горячей

до 40

0,03…3

1,6

воды крыльчатые WFK3, WFW3

до 90

Счетчики холодной и горячей

до 40

15,20

0,03…5

1,6

воды крыльчатые WFK2, WFW2

до 90

Преобразователь расхода

15…150

0,01…630

0...150

1,6

электромагнитный ПРЭМ

Расходомер-счетчик электро-

10..300

0,023…3000

0…150

2,5

магнитный ЭРСВ «ВЗЛЕТ ЭР»

Преобразователь расхода вих-

25…300

0,18…2000

1…150

1,6

реакустический МЕТРАН-300ПР

Ультразвуковой расходомер

10…300

0,08…3000

1…160

2,5

счетчик УРСВ - «ВЗЛЕТ МР»

Преобразователи расхода вих-

20…300

0,3…1600

5…150

1,6

ревые электромагнитные ВЭПС

Преобразователи расхода

электромагнитные ЭМИР-

15…150

0,006…600

1…150

1,6

ПРАМЕР 550

Счетчики жидкости ультразву-

40…200

0,5…800

0…150

1,6

ковые ПРАМЕР-510

2.3 Для измерений температуры могут использоваться комплекты термопреобразова-

телей сопротивления КТПТР, КТПТР-04, КТПТР-05, КТПТР-05/1, КТПТР-06, КТСПР 001,

КТСП-Н, КТС-Б, КТП 100-ИВК, КТП 500-ИВК с однотипными характеристиками не ниже клас-

са 1 и термометры сопротивлений ТПТ-15, ТПТ-19, ТСП-Н, ТП 100-ИВК, ТП 500-ИВК, ТСП-

001 ТС-Б не ниже класса А с НСХ 100 и 500 Ом, W₁₀₀= 1,391 и W₁₀₀= 1,385, внесенные в Гос-

реестр РФ.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

2.4 Для измерений давления могут использоваться преобразователи давления МЕТ-

РАН, САПФИР, КРТ, МИДА, ПДИ, НТ, СДВ с диапазоном давлений 0…1,6 МПа, погрешно-

стью не более 1 %, с выходным сигналом постоянного тока 0..5, 0…20 или 4..20 мА по

ГОСТ26.011, внесенные в Госреестр РФ.

Остальные технические характеристики преобразователей приведены в их эксплуа-

тационной документации.

2.5 Параметры теплоносителя, диапазоны показаний и метрологические характеристи-

ки в зависимости от исполнения теплосчетчика представлены в таблице 2.3.

Таблица 2.3

Исполнения теплосчетчиков

Диапазоны показаний параметров:

ТС.ТМК-HП

ТС.ТМК-

0ХХ

1ХХ

НT

НЛ

НР

0...9999999,9

0...199999999

Тепловая энергии, ГДж (Гкал)

0...99999999

0...9999999,9

0...199999999

Масса, т; объем, м³

0...99999999

Температура теплоносителя, ^оС

3...150

0…150

0…180

0…175

Разность температур, ^оС

3...147

2…148

2…180

3...145

Давление, МПа (кгс/см²)

0…1,6

(0...16)

Времени работы, ч

0…99999

0…999999

0…49999

0...99999999

Допустимые пределы погрешностей

при измерении:

- тепловой энергии, %

класс С или В по ГОСТ Р 51649

- массы (объема), %

+ 2 %*

- температуры, ^оС

+ (0,4+0,002 ·t)

- разности температур, %

+ (0,25+5·t_мин /t)

- давления, %,

** +1,1(_пд2 +_тв2)^1/2

- времени, %

0,001

0,01

Примечание - Погрешность при измерении температуры - абсолютная, при изме-

рении давления - приведенная, по остальным параметрам - относительная.

За рабочий диапазон принимается диапазон расходов преобразователя, ограничи-

ваемый допустимыми пределами погрешности 2 %.

_ТВ - приведенная погрешность измерений давления вычислителем, используемым в

составе теплосчетчика;

_ПД - приведенная погрешность измерений давления преобразователя давления, ис-

пользуемого в составе теплосчетчика (но не более 1%);

- t - текущее значение температуры теплоносителя;

t - разность температур между трубопроводами одного теплообменного контура.

2.6 Габаритные и присоединительные размеры вычислителей, преобразователей рас-

хода, давления и температуры приведены в их эксплуатационной документации.

2.7 Уравнения вычисления тепловой энергии и других параметров теплоносителя в за-

висимости от сигналов от преобразователей расхода, давления и температуры определя-

ются конфигурацией измерительной схемы и приведены в руководстве по эксплуатации на

используемый в составе теплосчетчика вычислитель.

2.8 Результаты определения тепловой энергии, полученные с использованием задания

температуры холодной воды, используемой для подпитки тепловых сетей в виде константы,

заносимой в память вычислителя, могут быть использованы при учете тепловой энергии

только после корректировки в соответствии с ГОСТ Р 8.592-2002 с учетом фактического из-

меренного значения температуры холодной воды.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

2.9 Показатели надежности теплосчетчика соответствуют следующим значениям:

- средний срок службы, лет, не менее

12;

- средняя наработка на отказ, ч, не менее:

50000

3 УСТРОЙСТВО И РАБОТА ТЕПЛОСЧЕТЧИКА

3.1 Принцип работы теплосчетчика основан на непосредственном преобразовании вы-

числителем сигналов от первичных преобразователей расхода, температуры и давления в

значения измеряемых параметров теплоносителя и последующим вычислением, по соот-

ветствующим измерительной схеме, уравнениям тепловой энергии и других параметров

теплоносителя.

3.2 Теплосчетчик состоит из отдельных функциональных серийно выпускаемых

устройств, являющихся самостоятельными средствами измерений, объединенных в единое

средство измерений общими требованиями, регламентируемыми техническими условиями

ТУ 421894.004 - 29524304 - 06.

Теплосчетчик в зависимости от конфигурации измерительной схемы, может состоять

из следующих функциональных устройств:

- тепловычислителя;

- от 1 до 12 преобразователей расхода;

- от 1 до 14 термопреобразователей сопротивления;

- от 1 до 12 преобразователей давления.

3.3 В состав теплосчетчика входят различные по принципу действия преобразователи,

формирующие, при воздействии на них измеряемой среды, на своем выходе нормирован-

ные электрические сигналы:

- объем теплоносителя в пропорциональное ему количество электрических импульсов с

нормированной ценой (или расход, в частоту пропорциональную расходу);

- температуру теплоносителя в пропорциональное ей электрическое сопротивление;

- давление теплоносителя в пропорциональный ему токовый сигнал.

Подробнее устройство и описание работы преобразователей, используемых в со-

ставе теплосчетчика, приведено в их эксплуатационной документации.

3.4 Вычислитель проводит измерения сопротивлений термопреобразователей и выход-

ного тока преобразователей давления, а также выполняет счет выходных импульсов преоб-

разователей расхода, вычисляет по известным зависимостям значения температуры, мас-

сового расхода и массы (объема) теплоносителя, тепловую энергию и тепловую мощность.

Счет импульсов, формируемых преобразователями расхода, осуществляется непрерывно

по каждому каналу, а измерение температуры и давления периодически - через заданный

интервал времени.

Подробнее принцип работы используемых в составе теплосчетчиков вычислителей,

а также описание их конструктивных особенностей, приведены в руководстве по эксплуата-

ции на тепловычислители.

4 МАРКИРОВКА, ПЛОМБИРОВАНИЕ, УПАКОВКА

4.1 Маркировка и пломбирование

4.1.1 Маркировка функциональных устройств, используемых в составе теплосчетчика,

приведена в их эксплуатационной документации.

4.1.2 Пломбирование вычислителя и преобразователей, используемых в составе тепло-

счетчика, производится в соответствии с указаниями их эксплуатационной документации.

4.1.3 Результаты первичной поверки заверяются оттиском поверительного клейма в

паспорте на теплосчетчик. При периодической (внеочередной) поверке, при признании теп-

лосчетчика годным к применению, все функциональные устройства пломбируют и делают

отметку в паспорте на теплосчетчик в соответствии с ПР50.2.006.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

С целью защиты от несанкционированного вмешательства в работу, прибор подлежит

пломбированию теплоснабжающей организацией.

4.2 Упаковка функциональных устройств теплосчетчика производится в картонные

(ГОСТ 9142) или фанерные (ГОСТ 5959) ящики, выложенные внутри упаковочной бумагой

по ГОСТ 8828. Эксплуатационная документация упаковывается в пакеты из полиэтиленовой

пленки и вкладываться внутрь ящика.

Для предотвращения смещений и поломок изделие внутри ящика крепится при по-

мощи деревянных вкладышей и упоров и картонных амортизаторов.

Изделия, упакованные в потребительскую тару, могут формироваться в транспорт-

ные пакеты по ГОСТ 21929.

В каждый ящик вкладывается упаковочный лист, содержащий следующие сведения:

- наименование и товарный знак предприятия-изготовителя;

- обозначение упакованных изделий;

- количество изделий в ящике;

- дата упаковки;

- фамилия упаковщика.

Упаковочный лист вкладывается в герметично заваренный тепловым швом полиэтиле-

новый пакет.

5 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

5.1 ВНИМАНИЕ! НЕЛЬЗЯ РАСПОЛАГАТЬ ФУНКЦИОНАЛЬНЫЕ УСТРОЙСТВА, ВХО-

ДЯЩИЕ В СОСТАВ ТЕПЛОСЧЕТЧИКА, ВБЛИЗИ МОЩНЫХ ИСТОЧНИКОВ ЭЛЕКТРОМАГ-

НИТНЫХ ПОЛЕЙ (СИЛОВЫЕ ТРАНСФОРМАТОРЫ, ЭЛЕКТРОДВИГАТЕЛИ, НЕЭКРАНИРО-

ВАННЫЕ СИЛОВЫЕ КАБЕЛИ И Т.П.).

5.2 В помещении, где эксплуатируется теплосчетчик, не должно быть среды, вызываю-

щей коррозию материалов, из которых он изготовлен, а также конденсации влагосодержа-

ния окружающего воздуха.

5.3 ВНИМАНИЕ! ПРИ ВЫПОЛНЕНИИ СВАРОЧНЫХ РАБОТ НА УЗЛЕ УЧЕТА СЛЕДУЕТ

ОТКЛЮЧАТЬ ОТ ВХОДНЫХ КЛЕММ ВЫЧИСЛИТЕЛЯ, ВО ИЗБЕЖАНИЕ ВЫХОДА ЕГО ИЗ

СТРОЯ, ЛИНИИ СВЯЗИ С ПРЕОБРАЗОВАТЕЛЯМИ РАСХОДА, ТЕМПЕРАТУРЫ И ДАВЛЕ-

НИЯ.

6 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

6.1 Меры безопасности

6.1.1 При монтаже, ремонте и техническом обслуживании теплосчетчика источниками

опасности являются напряжение переменного тока 220 В 50 Гц в цепи питания и теплоноси-

тель, находящийся под давлением до 1,6 МПа и температуре до 150 ^оС. В моделях вычис-

лителей, использующих питание от литиевых батарей, опасный фактор (напряжение 220В) -

отсутствует.

6.1.2 При использовании в составе теплосчетчика измерительных преобразователей и

вычислителя с внешним питанием следует руководствоваться указаниями мер безопасно-

сти, приведенными в их эксплуатационной документации.

6.1.3 Для устройств с сетевым питанием все работы по монтажу и устранению неис-

правностей разрешается проводить только при обесточенных цепях электропитания.

6.1.4 К эксплуатации теплосчетчиков, в составе которых используются преобразователи

с сетевым электропитанием, допускаются лица, не моложе 18 лет, имеющие группу по элек-

тробезопасности не ниже II и прошедшие инструктаж по технике безопасности на рабочем

месте.

6.1.5 При монтаже и ремонте составных частей теплосчетчика следует принимать меры

по защите элементов, входящих в тепловычислитель и преобразователи расхода и давле-

ния, от статического электричества.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

6.1.6 Ввиду отсутствия выброса в окружающую среду вредных веществ, теплосчетчик

является экологически чистым прибором.

6.1.7 Все работы по монтажу и демонтажу преобразователей расхода, давления и тем-

пературы необходимо выполнять при отсутствии теплоносителя и перекрытии трубопрово-

дов непосредственно перед и за монтируемыми частями.

6.1.8 Блоки питания, используемые для питания вычислителя и преобразователей,

должны соответствовать стандартам по безопасности.

6.2

Общие требования

6.2.1 Перед началом монтажа необходимо произвести внешний осмотр функциональных

устройств, входящих в состав теплосчетчика, при этом проверяется:

- отсутствие видимых механических повреждений;

- состояние соединительных клемм, разъемов и соединительных кабелей;

- наличие оттисков клейм поверителя и предприятия-изготовителя на пломбах.

6.2.2 Проверить комплектность теплосчетчика. Заводские номера преобразователей,

входящих в состав теплосчетчика, должны соответствовать указанным в паспорте.

Примечание - После пребывания изделия при отрицательных температурах, его

необходимо выдержать в отапливаемом помещении не менее 24 часов.

6.3 Монтаж и расположение функциональных устройств, входящих в состав теплосчет-

чика проводится в соответствии с указаниями, приведенными в их эксплуатационной доку-

ментации и рекомендациями, приведенными в Приложении Б.

6.4 Подключение функциональных устройств теплосчетчика.

6.4.1 Требования к монтажу и порядку подключения функциональных устройств тепло-

счетчика изложены в их эксплуатационной документации. При монтаже преобразователей

расхода для защиты от сварочных токов рекомендуется выполнить их электрическое шунти-

рование, как указано в руководствах по эксплуатации.

6.4.2 В условиях эксплуатации функциональные части теплосчетчика могут подвергать-

ся воздействию промышленных помех, связанных, например, с работой тиристорных или

частотных преобразователей, мощных коммутаторов, короткими замыканиями, электромаг-

нитными полями от работы радиопередатчиков и т.п. факторами.

Для защиты от влияния промышленных помех следует использовать экранирован-

ные кабели. Заземление экранных оплеток кабелей следует выполнять только в одной точ-

ке, как правило, на стороне вычислителя. Оплетки должны быть изолированы по всей длине

кабеля, использование их в качестве заземлителей для корпусов преобразователей и друго-

го оборудования не допускается.

6.4.3 Цепи питания функциональных устройств переменным током, следует проклады-

вать отдельно от сигнальных цепей преобразователей температуры, расхода и давления на

расстоянии не менее 50 мм. Решение о защите от промышленных помех должно прини-

маться индивидуально для конкретного узла учета с учетом всех влияющих факторов. Мон-

таж теплосчетчика следует выполнять согласно проектной документации на узел учета.

6.5 Опробование

6.5.1 Перед опробованием убедитесь в правильности установки и монтажа функцио-

нальных устройств теплосчетчика, а также соответствие настроечных параметров вычисли-

теля - измерительной схеме узла учета, представленной в проектной документации. Следу-

ет помнить, что ошибки монтажа и настройки могут привести к отказу используемых прибо-

ров. Перед опробованием, при использовании в составе теплосчетчика вычислителей ТМК-

Н следует убедиться в правильности настройки входов для подключения преобразователей

расхода. Порядок подготовки к работе функциональных устройств - в соответствие с указа-

ниями их эксплуатационной документации.

6.5.2 Опробование проводят в условиях действующего узла учета тепловой энергии в

режимах, при которых значения расхода, давления и температуры находятся в пределах

диапазонов измерений.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

6.5.3 Подать расход жидкости через преобразователи расхода и давления. При пуске,

во избежание гидравлических ударов, заполнение преобразователя водой необходимо вы-

полнять плавно. Через 15 минут убедиться в герметичности соединений - не должно наблю-

даться подтеканий, капель.

6.5.4 При нормальной работе теплосчетчика, сообщения об ошибках должны отсутство-

вать. Коды ошибок, а также причины их возникновения, приведены в руководстве по эксплу-

атации на используемый вычислитель. В случае наличия такого сообщения необходимо

устранить внешние причины, нарушающие нормальную работу теплосчетчика. Контролю

подлежат текущие показания на ЖКИ вычислителя по всем каналам, задействованных в ис-

пользуемой схеме измерений.

По завершению опробования пломбируются органы управления, настройки и регу-

лирования функциональных устройств теплосчетчика, разъемные соединения линий связи.

6.6 Порядок работы

6.6.1 Порядок работы с функциональными устройствами теплосчетчика должен соот-

ветствовать требованиям эксплуатационной документации.

6.6.2 При эксплуатации теплосчетчика, измеренные значения параметров отображаются

на ЖКИ вычислителя, а также могут быть переданы на внешние устройства для хранения,

переноса или представления информации. Порядок действий при просмотре информации

на табло вычислителя, а также с внешними устройствами приведен в руководстве по экс-

плуатации на используемый в составе теплосчетчика, вычислитель.

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 Техническое обслуживание должно проводиться персоналом, изучившим настоящее

руководство, а также эксплуатационную документацию функциональных устройств, входя-

щих в состав теплосчетчика.

7.2 Техническое обслуживание вычислителя и преобразователей, входящих в состав

теплосчетчика, должно проводиться в соответствии с их эксплуатационной документацией.

7.3 Техническое обслуживание проводится с целью обеспечения нормируемых техни-

ческих данных и характеристик и включает в себя следующие виды работ:

- внешний осмотр во время эксплуатации;

- периодическая поверка;

- замена элементов питания;

- консервация при снятии на продолжительное хранение.

7.3.1 При внешнем осмотре проверяется наличие пломб, сохранность и целостность со-

единительных линий, отсутствие течи в соединениях, коррозии и других повреждений.

В отдельных случаях, при низком качестве воды не удовлетворяющих требованиям

ГОСТ 2874 или СНиП2.04.07-86 соответственно, возможно засорение проточной части пре-

образователя(лей) расхода. При этом, по мере необходимости, но не реже одного раза в

год, следует провести профилактический осмотр проточной части преобразователя(лей).

Удаление отложений из проточной части преобразователей производится при про-

филактическом осмотре, поверке или ремонте в соответствии с указаниями эксплуатацион-

ной документации на используемые преобразователи.

7.3.2 Периодическая поверка теплосчетчика проводится один раз в 4 года в соответ-

ствии с разделом 8, периодическая поверка функциональных частей - в соответствии с ука-

заниями их эксплуатационной документации.

7.3.3 Контроль напряжения батареи преобразователя расхода, а также смена батареи

должна осуществляться в соответствии с указаниями эксплуатационной документации на

используемый преобразователь.

Во всех моделях вычислителей с батарейным питанием предусмотрен контроль со-

стояния батареи. Периодичность замены элемента питания один раз в 4 года, либо по мере

необходимости. Тип батареи, а также особенности ее замены приведены в эксплуатацион-

ной документации на используемый вычислитель.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

7.3.4 При снятии теплосчетчика с объекта для продолжительного хранения, его необхо-

димо просушить, закрыть заглушками разъемы и хранить в условиях, оговоренных в разде-

ле 11. При вводе теплосчетчика в эксплуатацию после длительного хранения, поверка его

не требуется, если не истек срок предыдущей поверки.

8 МЕТОДИКА ПОВЕРКИ

Настоящая методика распространяется на теплосчетчик ТС.ТМК-Н и устанавливает

методы и средства его первичной и периодической поверок. Методика согласована ГЦИ СИ

ФГУП «ВНИИМС».

Для теплосчетчиков ТС.ТМК-Н установлен поэлементный способ поверки. Функцио-

нальные устройства теплосчетчика подвергают поверке отдельно с периодичностью, уста-

новленной в соответствующих методиках поверки.

Первичной поверке подлежат теплосчетчики при выпуске из производства.

Периодической поверке подлежат теплосчетчики, находящиеся в эксплуатации.

Межповерочный интервал - 4 года.

Внеочередной поверке в объеме периодической подвергают теплосчетчики, в слу-

чае нарушения целостности поверительных пломб или утраты на них (или на функциональ-

ные устройства) документов, подтверждающих их поверку.

После ремонта теплосчетчиков путем замены отказавшей составной части (тепло-

вычислителя, преобразователей расхода, давления или температуры) на аналогичную - ис-

правную, поверенную - поверку теплосчетчиков не проводят.

Перед проведением поверки рекомендуется зафиксировать архивные данные во

избежание их потери.

8.1 Операции и средства поверки

При проведении поверки выполняют операции, приведенные в таблице 8.1.

Таблица 8.1

Пункт ме-

Первичная поверка

Периодиче-

Наименование операции

тодики

При выпуске из

При вводе в

ская поверка

производства

эксплуатацию

Поверка функциональных устройств

8.4

***

Внешний осмотр

8.5

да

Проверка функционирования

8.6

нет

да

нет

* - проводят при истечении половины межповерочного интервала функционального

устройства;

- проводят при необходимости, согласно методике поверки функционального

устройства;

*** - проводят с периодичностью согласно методике поверки функционального устрой-

ства.

8.1.1 При проведении поверки применяют средства, указанные в нормативной докумен-

тации на функциональные устройства теплосчетчика. Все средства поверки должны иметь

действующие свидетельства о поверке или метрологической аттестации.

8.1.2 При получении в процессе любой из операций отрицательных результатов поверку

прекращают. Теплосчетчик

(или его составные части) после ремонта, настройки и регули-

ровки (при необходимости), подвергают повторной поверке в полном объеме п.8.1.

8.2 Требования безопасности

8.2.1 К работе, по проведению поверки, допускаются лица, изучившие эксплуатацион-

ную документацию на теплосчетчик, а также приборы и оборудование, указанные в этой до-

кументации, прошедшие инструктаж на рабочем месте и имеющие квалификационную груп-

пу по электробезопасности не ниже 2.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

8.2.2 Во время подготовки и при проведении поверки соблюдают порядок выполнения

работ, требования безопасности и правила, установленные соответствующими эксплуата-

ционными документами.

8.3 Условия поверки и подготовка к ней

При проведении поверки функциональных устройств теплосчетчика соблюдают

условия и выполняют подготовительные операции, приведенные в их методиках поверки.

8.4 Поверка функциональных устройств теплосчетчика

Функциональные устройства теплосчетчиков подвергают поверке отдельно, с пери-

одичностью, в объеме и последовательности, установленной в методиках поверки соответ-

ствующих частей.

8.5 Внешний осмотр

При внешнем осмотре устанавливают:

- соответствие комплектности теплосчетчика согласно паспорту ППБ.481894.004 ПС;

- наличие действующих свидетельств о поверке теплосчетчика и каждой его функцио-

нальной части;

- наличие и целостность пломб;

- отсутствие механических повреждений, влияющих на работоспособность функцио-

нальных частей теплосчетчика.

8.6 Проверка функционирования

Проверку функционирования задействованных в схеме каналов измерения расхода,

давления и температуры проводят в рабочих режимах и условиях узла учета тепловой

энергии.

В систему подают воду и после установления режимов потока контролируют по по-

казаниям ЖКИ вычислителя температуру, давление и расход, в тех каналах, где установле-

ны соответствующие преобразователи.

Теплосчетчик считают пригодным к применению, если выполняются критерии рабо-

тоспособности его каждого функционального устройства, а показания параметров не выхо-

дят за пределы диапазонов измерений.

8.7 Оформление результатов поверки

8.7.1 При положительных результатах поверки теплосчетчика делают отметку в паспор-

те в соответствии с ПР 50.2.006, составные части изделия пломбируют, в соответствии с

указаниями эксплуатационной документации на составные части.

8.7.2 При отрицательных результатах поверки (отрицательный результат поверки со-

ставной части изделия или недействующее свидетельство, несоответствие типа или завод-

ского номера без отметки в паспорте) теплосчетчик к эксплуатации не допускают, делают

соответствующую отметку в паспорте и выдают извещение о непригодности с указанием

причин в соответствии с ПР 50.2.006.

8.7.3 Оценку фактических значений погрешностей теплосчетчика проводят (при необхо-

димости), руководствуясь рекомендациями МИ 2399-97.

9 ЗАМЕНА ФУНКЦИОНАЛЬНЫХ ЧАСТЕЙ ТЕПЛОСЧЕТЧИКА

9.1 При замене функциональной части теплосчетчика на аналогичную, исправную, по-

веренную в установленном порядке - поверка теплосчетчика не проводится. При выходе из

строя одного из термопреобразователей комплекта - замене подлежит весь комплект. При

выходе из строя термопреобразователя, не входящего в комплект (например для однотруб-

ных ГВС), вновь устанавливаемый преобразователь должен иметь класс не ниже А по Гост

6651. Факт замены функциональной части обязательно должен быть зафиксирован в пас-

порте, в противном случае возникает несоответствие фактической комплектности тепло-

счетчика и комплектности согласно паспорту на изделие или свидетельству о поверке, что

влечет необходимость поверки теплосчетчика.

По вопросам ремонта, сервисного обслуживания, монтажа и настройки вычислите-

лей ВКТ-7 следует обращаться в ЗАО НПФ «Теплоком» 194044, Санкт-Петербург, Выборг-

ская наб., д.45. Служба технической поддержки

- тел.

(812)

703-72-08 e-mail: sup-

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

port@teplocom.spb.ru Отдел ремонта и рекламаций тел. (812) 703-72-09 тел. (800) 333-72-09

- бесплатный по России с городских и мобильных телефонов e-mail:

remont@teplocom.spb.ru сайт: www.teplocom.spb.ru

По вопросам ремонта, сервисного обслуживания, монтажа и настройки вычислите-

лей СПТ 941 и СПТ 943 следует обращаться в ЗАО НПФ «Логика» 190020 г. Санкт-

Петербург, наб. Обводного канала, 150 Факс:(812)252-22940, Тел. (812)445-27-83, 495-98-50

remont@logika.spb.ru сайт: www.logika.spb.ru

По вопросам ремонта, сервисного обслуживания, монтажа и настройки вычислите-

лей ТМК-Н следует обращаться в ЗАО НПО «Промприбор», Россия, 248016, г. Калуга,

ул.Складская, 4, тел. (4842) 55-07-17 - отдел сервисного обслуживания,

e-mail: ppb_servis@kaluga.ru сайт http://www.prompribor-kaluga.ru

10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

10.1 Возможные неисправности теплосчетчика приведены в таблице 10.1.

Таблица 10.1

Наименование неисправно-

сти, внешнее проявление и

Вероятная причина

Методы устранения

дополнительные признаки

Отсутствует индикация па-

Разряжена батарея

Заменить батарею в вычислителе

раметров в вычислителе

Неисправен индикатор

Отсутствует индикация от-

Неисправна плата про-

Передать вычислитель в ремонт

дельных сегментов

цессора

Не выводятся данные на

Неисправна плата про-

Передать вычислитель в ремонт

внешние устройства

цессора

Неисправность линии

Проверить линии связи, устранить

связи с преобразова-

неисправность

телями

Показания не соответствуют

Низкая помехозащи-

Принять меры, исключающие

ожидаемым*

щенность линии

внешние воздействия на линию

Неисправность преоб-

Проверить работоспособность,

разователя

устранить неисправность

* При диагностике неисправностей в работе теплосчетчика следует руководствоваться

сведениями о наличии нештатных ситуаций для каждой измерительной схемы, приведенных

в руководстве по эксплуатации на используемый вычислитель.

11 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

11.1 Теплосчетчики, в упаковке предприятия изготовителя допускают транспортирование

на любые расстояния при соблюдении правил, утвержденных транспортными ведомствами

и при соблюдении требований, приведенных в эксплуатационной документации на функцио-

нальные устройства в его составе.

11.2 Предельные условия транспортирования и хранения приведены в таблице 11.1.

Таблица 11.1

Внешние факторы

ТС.ТМК-НП

ТС.ТМК-НТ

ТС.ТМК-НЛ

ТС.ТМК-НР

Температура при транс-

-25…+50

-10…+50

-25…+50

портировании,^оС

Относительная

95 при 35^оС

влажность, %

Транспортная тряска

30 м/с² до 2 Гц

98 м/с² до 2 Гц

Атмосферное

84…106,7

давление, кПа

Условия хранения при

+5…+40

+10…+30

-25…+50

температуре, ^оС

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

11.3 Расстановка и крепление ящиков с теплосчетчиками на транспортных средствах

должны обеспечивать устойчивое положение при складировании и в пути, отсутствие сме-

щений и ударов друг о друга. Во время погрузочно-разгрузочных работ транспортная тара

не должна подвергаться резким ударам и прямому воздействию атмосферных осадков и

пыли.

11.4 Условия хранения для упакованных теплосчетчиков должны соответствовать усло-

виям таблицы 11.1 при отсутствии в складских помещениях пыли, паров кислот, щелочей и

агрессивных газов.

11.5 Товаросопроводительная и эксплуатационная документация хранится вместе с теп-

лосчетчиком.

Если функциональные устройства теплосчетчика хранятся во включенном состоя-

нии, то время хранения входит в гарантированный изготовителем общий срок работы теп-

лосчетчика без замены батарей.

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

ПРИЛОЖЕНИЕ А

Карта заказа теплосчетчика ТС.ТМК -Н ________

Вычислитель ______________ Схема измерений №

________

Размерность счета тепловой энергии: Гкал (Гдж )

Типы преобразователей расхода:

для 1 канала____________ Ду ________ g_мин _________ g_макс _________ и₁_________

для 2 канала____________ Ду ________ g_мин _________ g_макс _________ и₂_________

для 3 канала____________Ду ________ g_мин _________ g_макс _________ и₃_________

для 4 канала____________ Ду ________ g_мин _________ g_макс _________ и₄_________

для 5 канала____________ Ду ________ g_мин _________ g_макс _________ и₅_________

для 6 канала____________ Ду ________ g_мин _________ g_макс _________ и₆_________

Тип НСХ термопреобразователей 100П, 500П, Pt100, Pt500

Длина погружной части:

для 1 канала ___________________

для 2 канала ___________________

для 3 канала ___________________

для 4 канала ___________________

для 5 канала ___________________

для 6 канала ___________________

Типы преобразователей давления:

для 1 канала_______________Ду ________Р_макс (кгс/см²)_________ Iмакс(мА)____________

для 2 канала_______________Ду________ Р_макс (кгс/см²)_________ Iмакс(мА)____________

для 3 канала_______________Ду ________Р_макс (кгс/см²)_________ Iмакс(мА)____________

для 4 канала_______________Ду _________Рмакс (кгс/см²)_________ Iмакс(мА)____________

Договорные значения давления и температуры холодной воды, используемой для подпитки

(при необходимости):(по умолчанию принимается 5 кгс/см² и 5 С )

давление ___________________ кгс/см², температура _______________^оС

Дополнительные требования____________________________________________________

_____________________________________________________________________________

Заказчик: _______________________________________________________________

(наименование предприятия, тел/факс)

Дата заказа:_____________________________ Подпись _______________________

Примечание - и - цена импульса преобразователя расхода; g_мин и g_макс минимальный и мак-

симальный объемный расход. Отсутствие требований к параметру подтверждается надпи-

сью «нет». При отсутствии преобразователей давления вместо Р_макс заносятся договорные

значения давления (по умолчанию принимается 5 кгс/см²).

ред.04.11

Теплосчетчики ТС.ТМК

ППБ.421894.004 РЭ

ПРИЛОЖЕНИЕ Б

Рекомендации по установке термометра сопротивления в трубопроводы

в соответствии с ГОСТ РЕ Н 1434-2-2006

Ду

Тип установки

трубо-

Рекомендации по установке

ТС

провода

ТС установлен по оси

фитинга

Ось ТС перпендикулярна оси

фитинга и находится в той

Установка в

же плоскости

резьбовом

фитинге

Dвн

Чувствительный элемент

устанавливается

в зоне допуска 0,5…0,7 D_вн

Поток

≤ 50

Ось ТС совпадает с

В изгибе

осью трубы

45°

Угловая уста-

≤ 50

новка

Поток

Dвн

Чувствительный элемент

устанавливается

в зоне допуска 0,5…0,7 D_вн

Ось ТС перпендикулярна оси

Перпендику-

трубы и находится в той же

 65

лярная уста-

плоскости

новка

Dвн

Чувствительный элемент

устанавливается

в зоне допуска 0,5…0,7 D_вн

ред.04.11

///////////////////////////////////////
