Теплосчетчики КАРАТ-Компакт. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





НПО КАРАТ
Теплосчетчики
КАРАТ-Компакт
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
вычислитель
кабели передачи
сигналов теплосчетчика
комплект измерительных
преобразователей температуры
Информационные поля на ЖКИ теплосчетчика
Потр
с мом
наличие циркуляции теплоносителя
ошибка в работе прибора; перейти к 3-ей группе
(перв
в системе отопления
параметров и посмотреть код ошибки
(расшифровка кодов ошибок приведена в таблице 2)
температура теплоносителя
1
в обратном трубопроводе
значение параметра является отчетным,
то есть привязанным к определенной дате
температура теплоносителя
в подающем трубопроводе
параметр содержит архивные
данные; символ индицируется после
появления первой архивной записи
индикация аварийной
передача данных через
ситуации*
интерфейс (отображается
Обратитесь в сервисную
только во время сеанса
Для к
службу!
передачи данных)
текущ
просм
При э
номер группы
1
символ входа
2
в подгруппу
нажат
параметров
3
(уровень
архивов
МЕНЮ)
Если
не исп
индикация
номер входа
тепло
единиц
измерения
на ото
групп
индиц
* - теплосчетчик продолжает вести вычисление потребленной тепловой энергии, значение которой выводится
нажат
на ЖКИ. Вся остальная информация блокируется. Прибор не реагирует на нажатие кнопки управления.
Прави
парам

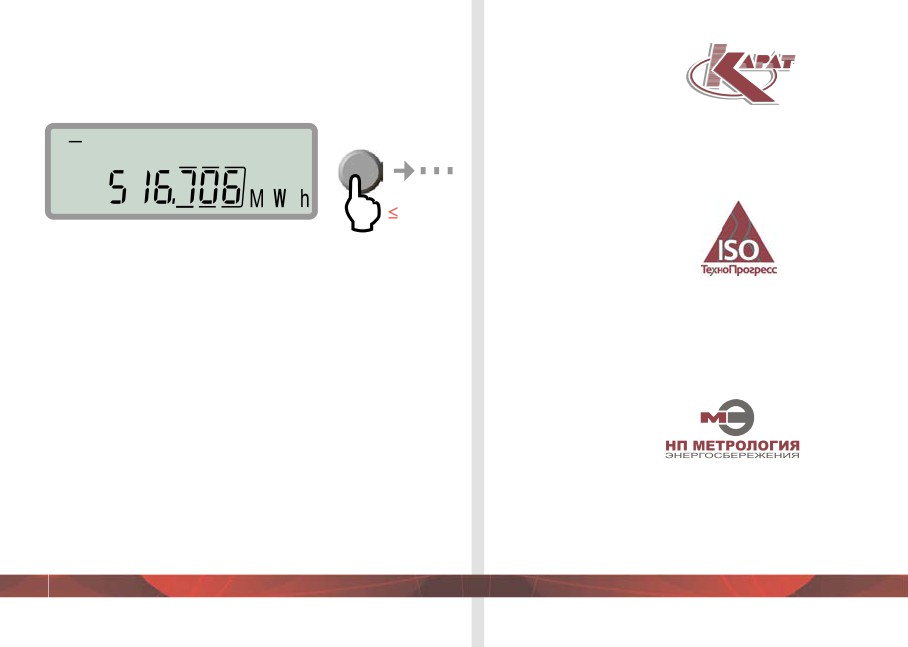

Потребленная тепловая энергия
с момента включения теплосчетчика, МВт·ч
(первый параметр первой группы)
1
S

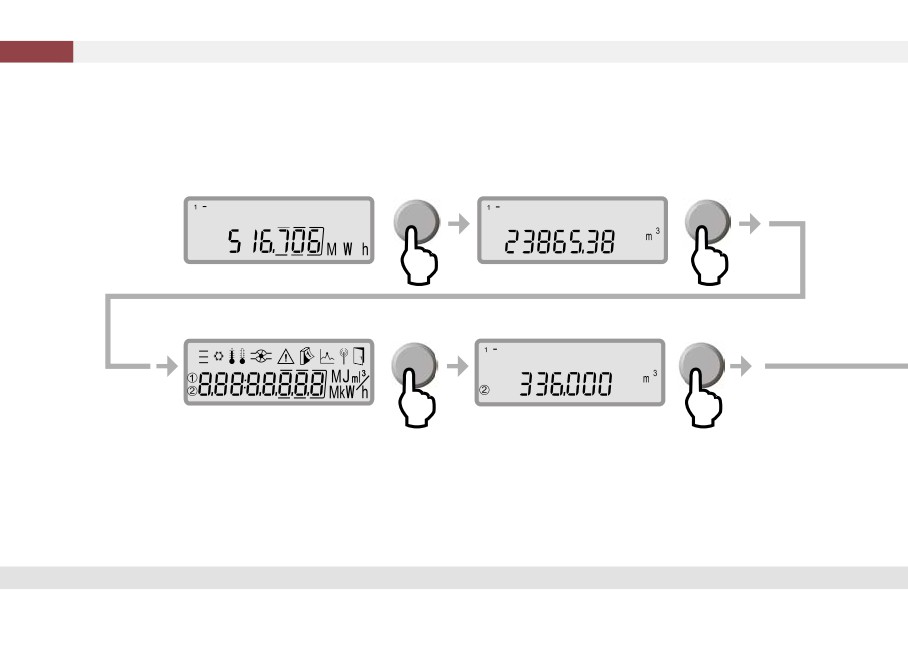

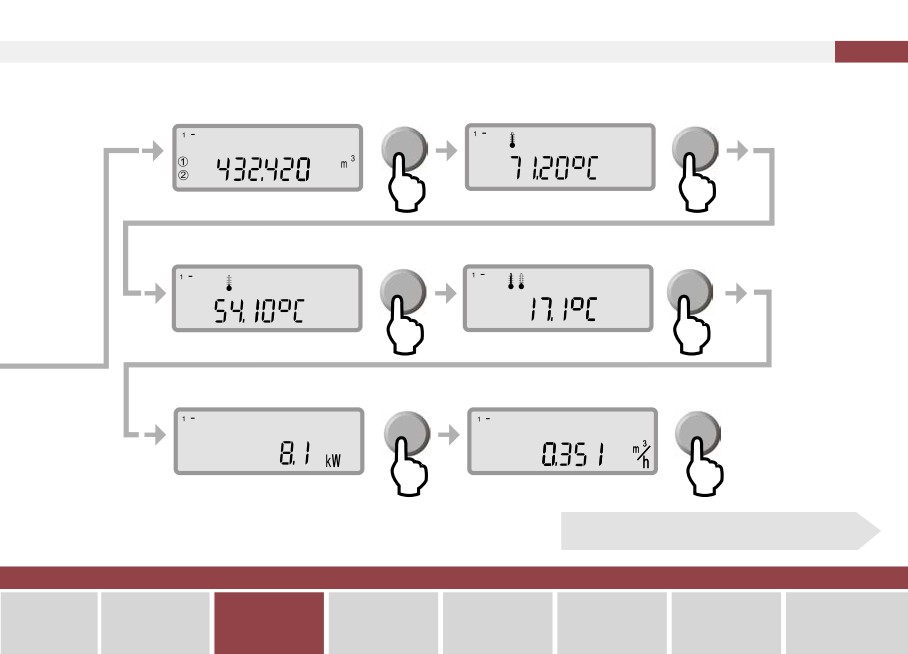

Для контроля состояния прибора и снятия
текущих показаний достаточно
просматривать первую группу параметров.
При этом используется только короткое
нажатия клавиши управления (не более 1 с).
Если кнопка управления просмотром данных
не используется более 2 минут, то индикация
теплосчетчика автоматически переключается
на отображение первого параметра первой
группы, который будет постоянно
индицироваться на ЖКИ до следующего
нажатия кнопки.
Правило действует для любой группы
параметров.
Руководство по эксплуатации Редакция 3.1, январь 2015
ВВЕДЕНИЕ
3
Теплосчетчик КАРАТ-Компакт внесен в Государственный реестр средств измерений
Российской Федерации под № 28112-14, свидетельство об утверждении типа средств
измерений RU.C.32.005.A № 55937. Алгоритмы вычисления количества теплоты,
реализованные в теплосчетчиках КАРАТ-Компакт, соответствуют «Правилам учета
тепловой энергии и теплоносителя».
Теплосчетчик КАРАТ-Компакт зарегистрирован в реестре государственной системы
обеспечения единства измерений Республики Казахстан под № KZ.02.03.06493-
2015/28112-14. Теплосчетчик КАРАТ-Компакт соответствует ТУ 4218-021-32277111-2014,
ГОСТ Р 51649-2000, серии ГОСТ Р ЕН 1434.
Настоящее руководство распространяется на все модификации и исполнения
теплосчетчиков КАРАТ-Компакт-201 и предназначено для изучения работы и устройства
теплосчетчиков, а также содержит сведения, необходимые для их правильного монтажа,
эксплуатации и поверки.
Конструкция теплосчетчиков постоянно совершенствуется предприятием-изготовителем,
поэтому Ваш экземпляр теплосчетчика может иметь незначительные отличия от
приведенного описания прибора, которые не ухудшают его метрологические и
технические характеристики, работоспособность.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
4
СПИСОК ИСПОЛЬЗУЕМЫХ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ
ВС
— счетчик холодной или горячей воды с дистанционным импульсным выходом;
Ду
— типоразмер теплосчетчика (диаметр условного прохода проточной части
теплосчетчика);
EAS — проточная часть теплосчетчика (EAS элемент);
ЖКИ — жидкокристаллический индикатор;
ЖКХ — жилищно-коммунальное хозяйство;
ИПТ — измерительный преобразователь температуры (термометр сопротивления);
ИЧ
— измерительная часть теплосчетчика;
КИПТ — комплект измерительных преобразователей температуры;
КС
— контрольная сумма;
МБ
— исполнение моноблок (вычислитель не отсоединяется от преобразователя расхода);
МП
— методика поверки;
ОТ
— обратный трубопровод;
ПК
— персональный компьютер;
ПО
— программное обеспечение;
ПС
— паспорт изделия;
ПТ
— подающий трубопровод;
РЭ
— руководство по эксплуатации;
СИ
— средства измерений;
СП
— исполнение сплит (вычислитель отсоединяется от преобразователя расхода).
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
Руководство по эксплуатации Редакция 3.1, январь 2015
ОГЛАВЛЕНИЕ
5
1.
ОПИСАНИЕ И РАБОТА
6
3.
РАЗМЕЩЕНИЕ, МОНТАЖ
38
И ПОДГОТОВКА К РАБОТЕ
1.1. Назначение и область применения ..
6
1.2. Основные характеристики
6
3.1. Рекомендации для проектирования ..
38
3.2. Подготовка теплосчетчика
1.3. Описание конструкции
к использованию
38
теплосчетчика
11
3.3. Монтаж теплосчетчика
39
1.4. Программное обеспечение
19
1.5. Коммуникационные возможности
4.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
45
теплосчетчика
21
5.
ПОВЕРКА
46
1.6. Маркировка и пломбирование
24
6.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
47
2.
ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
25
7.
СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
48
2.1. Интерфейс пользователя
26
ПРИЛОЖЕНИЕ А
2.2. Меню теплосчетчика
27

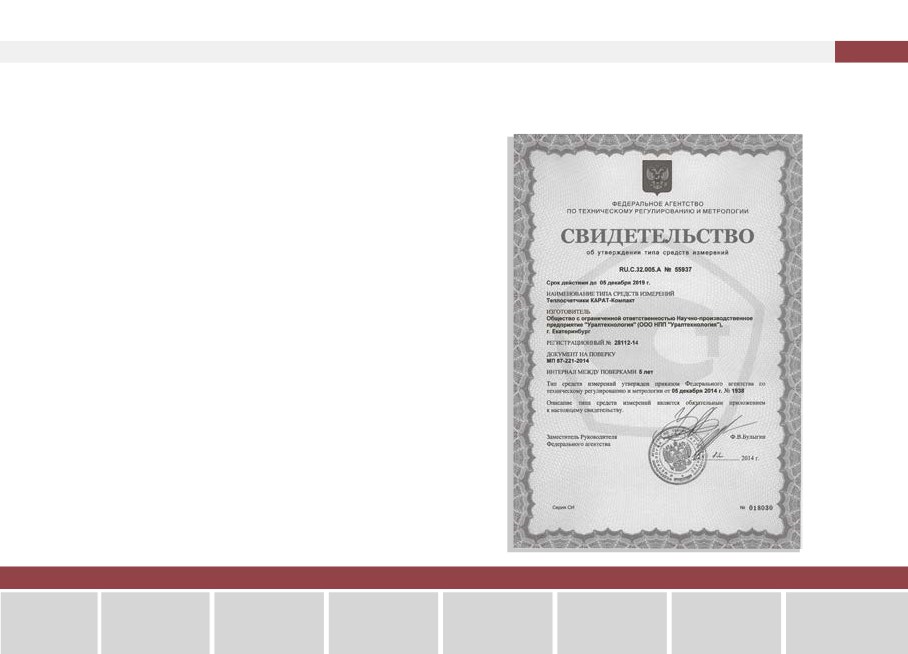

Свидетельство об утверждении
2.3. Визуальный контроль данных
30
типа средств измерений
Российской Федерации
49
2.4. Индикация
состояния теплосчетчика
36
ПРИЛОЖЕНИЕ Б
Сертификат о признании утверждения
типа средств измерений
Республики Казахстан
50
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
6
1. ОПИСАНИЕ И РАБОТА
1.1. Назначение и область применения
Теплосчетчики КАРАТ-Компакт-201 (далее по тексту теплосчетчики или приборы)
предназначены для измерений тепловой энергии, объема и температуры теплоносителя
в закрытых водяных системах теплопотребления (теплоснабжения).
1.2. Основные характеристики
Теплосчетчик является микропроцессорным устройством, выполняющим измерения по
утвержденным алгоритмам.
Теплосчетчик измеряет и отображает на ЖК-экране:
ƒ тепловую энергию — Q, МВт·ч;
3
ƒ объем теплоносителя — V, м
;
3
ƒ мгновенный расход теплоносителя — q, м
/ч.
ƒ температуру теплоносителя в подающем и обратном трубопроводах — t, °С;
ƒ разность температуры теплоносителя в подающем и обратном трубопроводах — ∆t, °С;
3
ƒ объем воды, измеряемый ВС, подключенными к импульсным входам прибора, м
ƒ текущую (мгновенную) тепловую мощность — W, кВт.
Теплосчетчик накапливает и сохраняет данные о потребленной тепловой энергии и
объеме теплоносителя в интегральных архивах (нарастающим итогом):
ƒ годовом (на начало года) — не менее 12 лет (12 записей);
ƒ месячном — не менее 144 месяцев (144 записи);
ƒ суточном — не менее 24 суток (24 записи);
ƒ часовом — не менее 24 часов (24 записи).
Архивы хранятся в энергонезависимой памяти прибора. Время хранения архивных
данных не ограничено.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
7
Данные по энергии и объему отображаются нарастающим итогом.
Часовые и суточные данные на экране не отображаются и могут быть получены
по цифровым интерфейсам. Часовые и суточные архивы не сохраняются
при отключении батареи питания.
Стандартно теплосчетчик обеспечивает получение данных:
ƒ через оптический интерфейс с помощью оптической считывающей головки (оптоголовки);
ƒ визуально с дисплея теплосчетчика.
Опционально теплосчетчик позволяет передавать данные контактные интерфейсы:
ƒ последовательный интерфейс M-Bus;
ƒ числоимпульсный вход/выход.
Все теплосчетчики обладают функцией самодиагностики, которая позволяет обнаруживать
неисправности приборов и оповещать о них пользователя путем отображения символов
и кодов ошибок на ЖКИ прибора (смотрите раздел 2.4. руководства).
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
8
1. ОПИСАНИЕ И РАБОТА
1.2.1. Технические и метрологические характеристики
Основные технические характеристики теплосчетчика приведены в таблице 1.
Таблица 1 — Технические и метрологические характеристики
Наименование характеристики
Значение характеристики
Диапазон измерений температуры, °С
0-105
Диапазон измерений разности температуры, °С
3-80
3
Диапазон измерений объема, м
0,001-99999,999
Диапазон измерений тепловой энергии, МВт·ч
0,001-99999,999
Пределы допускаемой абсолютной погрешности при измерении температуры, °С,
±(0,3 + 0,005t)
где: t — измеренное значение температуры, °С
Пределы допускаемой абсолютной погрешности при измерении разности
±(0,09 + 0,005∆t)
температуры, °С, где: ∆t — значение разности температуры в подающем
и обратном трубопроводах, °С
Пределы допускаемой относительной погрешности при измерении объема, %, в
диапазонах расхода:
ƒ от q до q (исключая)min
t
±5
ƒ от q (включая) до q
t
max
±2
Пределы допускаемой относительной погрешности при измерении тепловой
± (2 + 12/∆t + 0,01q
max i
/q )
энергии, %,
3
где: q и q
i
max
— значение расхода теплоносителя и его наибольшее значение, м
Пределы допускаемой относительной погрешности при измерении и
± 0,04
преобразовании количества импульсов, не менее 3000 импульсов, в объем, %
Пределы допускаемого суточного хода часов, с
± 43
Максимальное рабочее давление, МПа
1,6
Максимальная рабочая температура преобразователя расхода, °С
95
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
9
Таблица 1 - Продолжение
Наименование параметра
Значение параметра
Диаметр условного прохода, мм
15
20
3
0,6
1,5
2,5
Номинальный расход, q , м
n
3
Максимальный расход, q
max
, м
1,2
3,0
5,0
Переходный расход, q , м
3
0,06
0,15
0,25
t
3
Минимальный расход, q
min
, м
0,024
0,06
0,1
3
Порог чувствительности, м
0,004
0,004
0,006
Габаритные размеры (длина × ширина × высота), мм, не более
120 × 90 × 115
130 × 90 × 120
Длина проточной части с присоединителями, мм, не более
190
230
Длина кабеля измерительного преобразователя температуры, м, не более
1,5 (5,0)*
Диаметр измерительного преобразователя температуры, мм, не более
5
Масса, кг, не более
1,5
Рабочие условия эксплуатации:
ƒ температура окружающего воздуха, °С
5-50
ƒ атмосферное давление, кПа
84-106,7
ƒ относительная влажность окружающего воздуха при 35 °С, %
до 95
Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-96
IP54
Средний срок службы, лет
12
Вес импульса:
ƒ выход 1, кВт·ч/имп
1
ƒ выход 2 и 3, л/имп
10
* — поставляется по отдельному заказу.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
10
1. ОПИСАНИЕ И РАБОТА
1.2.2. Характеристики электропитания
1.2.4. Гидравлические характеристики
Питание теплосчетчика осуществляется
На рисунке 1 изображен график потери
от литиевой батареи типоразмера АА,
давления на теплосчетчике в зависимости
размещенной внутри корпуса прибора.
от текущего расхода теплоносителя.
Номинальное напряжение литиевой
3
3
н
Q =0,6 м
н
Q =1,5 м
батареи составляет 3,6 В, максимальная
1000
3
н
Q =2,5 м
потребляемая мощность — 0,1 мВт.
100
Ресурс непрерывной работы теплосчетчика,
без замены элемента питания, рассчитан
10
на срок эксплуатации прибора не менее 6 лет.
1.2.3. Электромагнитная совместимость
1
Теплосчетчик устойчив к воздействию
0,1
следующих внешних факторов:
0,01
ƒ воздушным электростатическим разрядам
0,1
1
10
Расход, Q, м
3
по ГОСТ 30804.4.2, с параметрами,
определенными разделами 5 ГОСТ Р 51649
Рисунок 1 - Номограмма потери давления
и 6.13 ГОСТ Р ЕН 1434-4;
на теплосчетчиках
ƒ радиочастотному электромагнитному
полю по ГОСТ 30804.4.3, с параметрами,
определенными разделами 5 ГОСТ Р 51649
и 6.12 ГОСТ Р ЕН 1434-4;
ƒ воздействию постоянных магнитных полей
и переменных магнитных полей сетевой
частоты напряженностью до 400 A/м.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
11
1.3. Описание конструкции теплосчетчика
1.3.1. Общие сведения
Теплосчетчик выпускается в двух
исполнениях (рисунки 2а и 2б):
ƒ моноблок (МБ) — вычислитель
теплосчетчика жестко соединен
с измерительной частью прибора;
ƒ сплит (СП) — вычислитель можно
отсоединять от измерительной части
и устанавливать на расстояние
до 0,6 м от нее.
Исполнения теплосчетчика имеют
модификации, которые отличаются:
ƒ диаметром условного прохода проточной
части;
ƒ номинальным расходом теплоносителя;
ƒ настройкой для установки прибора
на подающий или обратный трубопровод;
ƒ опционально: возможностью подключения
импульсных входов и выходов;
ƒ опционально: возможностью подключения
соединительный
кабель (0,6 м)
интерфейса M-Bus.
Теплосчетчик поставляется в готовом
для монтажа виде.

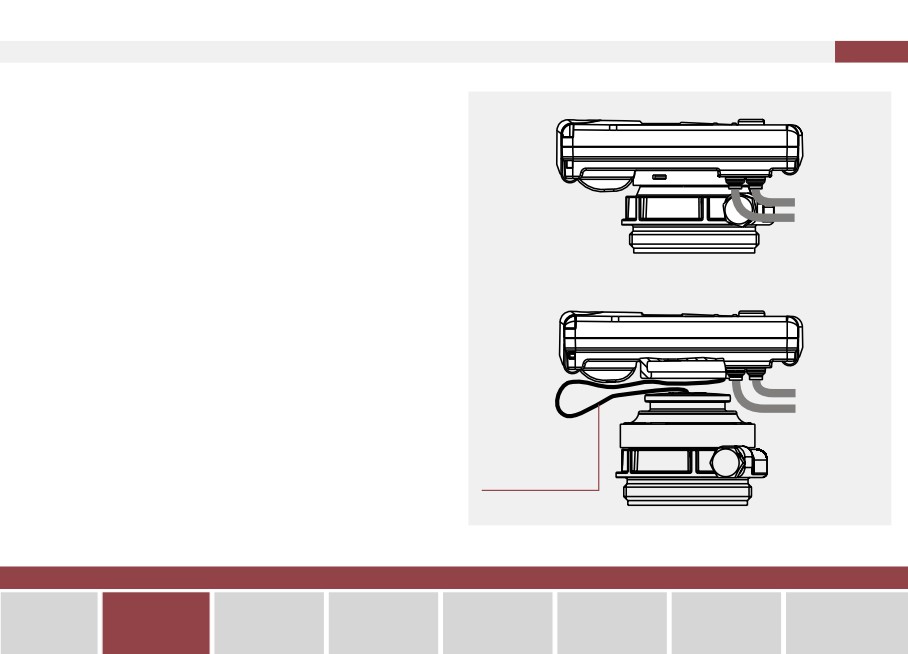

Рисунок 2а - Исполнения теплосчетчика
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
12
1. ОПИСАНИЕ И РАБОТА
вычислитель
МБ
СП
проточная
коаксиальный
коаксиальный
часть
преобразователь
преобразователь
проточная
расхода
расхода
часть
соединительный
кабель (0,6 м)
кабели передачи
комплект измерительных
сигналов теплосчетчика
преобразователей температуры
Рисунок 2б - Исполнения теплосчетчика
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
13
1.3.2. Условное обозначение теплосчетчика КАРАТ-Компакт
В технической и эксплуатационной документации теплосчетчики обозначаются
следующим образом:
КАРАТ-Компакт - 201 - XX - XX - XX - XX - ХИ* - ХВ* - M-Bus*
Исполнение:
МБ — моноблок, СП — сплит
Ду (мм): 15, 20
3
Номинальный расход (м
/ч): 0,6, 1,5, 2,5
Трубопровод: ПТ — подающий, ОТ — обратный
Импульсный выход (количество):* , ,
Импульсный вход (количество):* , ,
Интерфейс M-Bus*
* — в случае отсутствия опции в обозначении теплосчетчика, позиция отсутствует.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
14
1. ОПИСАНИЕ И РАБОТА
1.3.3.Принцип действия и схема измерений
Теплосчетчик измеряет объем теплоносителя, полученного по подающему
(или возвращенного по обратному) трубопроводу и температуры теплоносителя
в подающем и обратном трубопроводах. По измеренным значениям теплосчетчик
вычисляет потребленную тепловую энергию.
На рисунке 3 приведены схемы измерения параметров теплоносителя и алгоритмы
вычисления потребленной тепловой энергии. Теплосчетчик, предназначенный
для монтажа в обратный трубопровод, нельзя монтировать в подающий трубопровод,
и наоборот. Данный запрет связан с различием между алгоритмами расчета тепловой
энергии для подающего и обратного трубопроводов.
Параметры потребленной тепловой энергии отображаются на ЖКИ теплосчетчика
в МВт·ч (MW·h), а параметры текущей мощности — в кВт (kW). При необходимости
перевода указанных значений в гигакалории (Гкал) требуется использовать
следующие формулы:
МВт·ч × 0,8598 = Гкал
кВт × 0,0008598 = Гкал/ч
где: 0,8598 — коэффициент перевода из МВт·ч в Гкал;
0,0008598 — коэффициент перевода из кВт в Гкал/ч.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
15
о
о
п п
Q = V · ρ · (h (t ) - h(t )), (МВт·ч)
о
п
п
п п
Q = V · ρ · (h (t ) - h(t )), (МВт·ч)
о
п
t = t - t , (
о
, °C)
п
t = t - t , (
о
, °C)
3
3
п
t , (
, °C)
о
t , (
, °C)
о
V , (м
)
п
t , (
, °C)
о
t , (
, °C)
п
V , (м
)
Подающий
Подающий
трубопровод
трубопровод
Обратный
Обратный
трубопровод
трубопровод
Рисунок 3 - Алгоритмы вычисления тепловой энергии,
реализованные в теплосчетчике
Q — потребленная тепловая энергия, МВт·ч;
3
V и V — объем теплоносителя прошедшего по подающему и обратному трубопроводу, м
;
п
о
t и t
— температура теплоносителя в подающем и обратном трубопроводе, °С;
п
о
3
п
о
ρ и ρ — плотность теплоносителя в подающем и обратном трубопроводе, кг/м
;
п п
h (t ) — энтальпия теплоносителя в подающем трубопроводе*, кДж/кг;
о о
h (t ) — энтальпия теплоносителя в обратном трубопроводе*, кДж/кг.
* — вычисляется в соответствии с МИ 2412-97.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
16
1. ОПИСАНИЕ И РАБОТА
1.3.4. Устройство и работа теплосчетчика
Теплосчетчик условно состоит из проточной (EAS элемент) и измерительной частей.
Измерительная часть, рисунки 2а и 4, включает:
ƒ коаксиальный преобразователь расхода;
ƒ КИПТ;
ƒ кабели передачи сигналов интерфейса (при наличии входов и/или выходов
импульсных сигналов, контактов интерфейса M-Bus);
ƒ вычислитель;
ƒ соединительный кабель (для исполнения СП).
Коаксиальный преобразователь расхода состоит из герметичного корпуса, внутри
которого на игольчатых опорах установлена крыльчатка. Теплоноситель из EAS
элемента (проточной части) теплосчетчика поступает внутрь корпуса коаксиального
преобразователя расхода, вращает крыльчатку и возвращается обратно в проточную
часть. Количество оборотов крыльчатки, за единицу времени, пропорционально
количеству протекающего теплоносителя. Крыльчатка взаимодействует с вычислителем
с помощью электромагнитной связи.
Конструкция преобразователя расхода не содержит в себе магнитной муфты,
что исключает вмешательство в его работу с помощью магнита.
КИПТ состоит из двух ИПТ — платиновых термометров сопротивления, один из которых
вмонтирован в корпус коаксиального преобразователя расхода, а другой
устанавливается в трубопровод системы. Кабели термометров сопротивления имеют
длину по 1,5 м. При работе теплосчетчика сигналы от КИПТ передаются в вычислитель.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
17
Вычислитель преобразует количество оборотов крыльчатки и сигналы КИПТ в значения
объема и температуры теплоносителя, по которым и производит расчет количества
потребленной тепловой энергии и текущей тепловой мощности. Корпус вычислителя
выполнен из ударопрочного пластика и присоединяется к коаксиальному
преобразователю расхода.
вычислитель
комплект измерительных
пломба
преобразователей
температуры
ЖКИ
пломба
кабели передачи
сигналов
теплосчетчика
место установки
кнопка управления
оптоголовки
просмотром данных
Рисунок 4 Измерительная часть теплосчетчика
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
18
1. ОПИСАНИЕ И РАБОТА
Проточная часть теплосчетчика
(EAS или EAS элемент), рисунок 5, в обоих
крышка запорная
исполнениях имеет одинаковую
прокладка
конструкцию и соединяется
уплотнительная
с измерительной частью посредством
резьбового соединения.
Такая конструкция позволяет проводить
проточная часть
теплосчетчика
ремонт теплосчетчика, не демонтируя
проточную часть уже установленного
прибора.
При снятии измерительной части
направление движения
с теплосчетчика, проточную часть
измеряемой жидкости
необходимо заглушить при помощи
запорной крышки (опция), тем самым будет
обеспечено функционирование системы
отопления при снятом теплосчетчике.
Таблица 2 — Присоединительные размеры
EAS элемента
Характеристика
Значение
3
Номинальный расход, м
0,6
1,5
2,5
Типоразмер (Ду), мм
15
15
20
Посадочная длина, мм
120
120
130
Рисунок 5 - Проточная часть (EAS)
Тип трубного соединения
¾”
¾”
1”
теплосчетчика
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
19
1.4. Программное обеспечение
ПО теплосчетчика встроенное, неперезагружаемое. В пользовательском и связном
интерфейсах теплосчетчика отсутствуют процедуры модификации ПО и накопленных
архивов.
ПО теплосчетчика разделено на метрологически значимую часть и метрологически
незначимую часть:
ƒ к метрологически значимой части относятся программные модули, выполняющие
функции сбора, передачи, обработки, хранения и представления измерительной
информации
ƒ к метрологически не значимой части относятся программные модули меню прибора,
формата отображения данных, структуры коммуникационного протокола.
Метрологически значимая часть ПО теплосчетчика ИМЕЕТ возможность проведения
идентификации посредством интерфейса связи. Для этого на компьютере необходимо
установить программу Карат-Компакт ПРОВЕРКА. Идентификацию можно провести как
через оптопорт теплосчетчика, так и через интерфейс M-Bus.
Идентификационные данные включают в себя данные о номере версии
(идентификационном номере) программного обеспечения и цифровом идентификаторе
программного обеспечения (контрольная сумма исполняемого кода), представленные в
таблице 3.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
20
1. ОПИСАНИЕ И РАБОТА
Таблица 3 — Идентификационные данные ПО теплосчетчика
Идентифика-
Номер версии
Цифровой
Другие идентифика-
Алгоритм
ционное
(идентифика-
идентификатор ПО
ционные данные
вычисления
наименование ПО
ционный номер) ПО
(КС исполняемого
цифрового
кода)
идентификатора ПО
Карат-Компакт
4.1
0х2ЕС6
СRC16
Конструкция теплосчетчика обеспечивает полное ограничение доступа к метрологически
значимой части ПО и измерительной информации (теплосчетчик программируется
только в условиях завода-изготовителя, доступ к разъему программирования находится
под пломбой поверителя и заводской пломбой).
Уровень защиты программного обеспечения вычислителя от непреднамеренных и
преднамеренных изменений - «С» по МИ 3286-2010 и «высокий» по Р 50.2.077-2014.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
21
1.5. Коммуникационные возможности теплосчетчика
1.5.1. Оптический интерфейс
Встроенный оптический интерфейс применяется во всех исполнениях и модификациях
теплосчетчика. Интерфейс соответствует рекомендациям МЭК 1107.
Скорость передачи данных по оптическому интерфейсу составляет 2400 бит/с.
Считывание данных через оптический интерфейс возможно только с помощью
оборудования и программного обеспечения НПО «Карат».
В момент снятия показаний через оптический интерфейс необходимо произвести
короткое нажатие (не более 1 секунды) на кнопку управления теплосчетчиком.
1.5.2. Интерфейс M-Bus
Модификация теплосчетчика с интерфейсом M-Bus позволяет с помощью указанного
интерфейса получить удаленный доступ к данным, хранящимся в памяти теплосчетчика.
Интерфейс соответствует ГОСТ Р ЕН 1434-3, скорость передачи данных по интерфейсу
M-Bus составляет 2400 бит/с.
Теплосчетчик с интерфейсом M-Bus поставляется с двухпроводным присоединительным
кабелем для подключения к шине M-Bus:
Длина присоединительного кабеля составляет 1,5 м. Подключение к контактам кабеля
произвольное и взаимозаменяемое.
Во время передачи данных по интерфейсу M-Bus работа оптического интерфейса
приостанавливается и наоборот.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
22
1. ОПИСАНИЕ И РАБОТА
Так как питание электрических цепей теплосчетчика осуществляется от встроенного
источника питания, то количество сеансов связи по интерфейсу рекомендуется
ограничивать двумя сеансами в месяц. В этом случае ресурса батареи
гарантированно будет хватать на 6 лет эксплуатации прибора.
Интерфейс M-Вus не входит в базовый комплект поставки, поэтому теплосчетчики с этой
опцией поставляются по специальному заказу.
Параметры интерфейса настраиваются с помощью оборудования и программного
обеспечения НПО «Карат».
1.5.3. Импульсные входы/выходы
Модификация теплосчетчика с числоимпульсным входом/выходом предназначена
для передачи на внешнее устройство (или приема с внешнего устройства) с импульсным
входом/выходом до 3-х независимых сигналов, пропорциональных потребляемой
тепловой энергии и (или) объему теплоносителя.
Технические характеристики импульсного сигнала:
максимальный ток, не более
20 мА
максимальное импульсное напряжение, не более
30 В
максимальная мощность, не более
300 мВт
9
сопротивление изоляции, не менее
1·10
Ом
максимальное сопротивление замкнутого контакта
150 Ом
максимальная емкость контакта
15 пФ
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
1. ОПИСАНИЕ И РАБОТА
23
Теплосчетчик с импульсным входом/выходом
3
30 В
поставляется с уже подключенным
4-х проводным кабелем длиной 1,5 м.
Подключение кабеля производится согласно
Imax = 20 мА
In/Out 1...3
In/Out 1...3
рисунку 6.
In 1…3
ВХОД
ВЫХОД
Маркировка
Наименование
Назначение
проводов
сигнала
GND
GND
Белый
In/Out 1
Вход/Выход 1
КАРАТ-Компакт
КАРАТ-Компакт
Желтый
In/Out 2
Вход/Выход 2
Зеленый
In/Out 3
Вход/Выход 3
Рисунок 6 - Подключение внешних
Коричневый
GND
Общий
устройств к импульсным входам/выходам
Теплосчетчик
®
Карат-Компакт
- 201 - МБ-15-0,6-ПТ-1И-2В-М-Bus
Ру 1.6 МПа / Т: 0...105 °С / Δt: 3..80 °C
3,6В
/0,1 мВт / IP54
НПП УРАЛТЕХНОЛОГИЯ
Рисунок 7 - Шильдик теплосчетчика
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
24
1. ОПИСАНИЕ И РАБОТА
1.6. Маркировка и пломбирование
1.6.1. Маркировка
Теплосчетчик имеет следующую маркировку:
ƒ на передней панели вычислителя нанесено наименование прибора «КАРАТ-Компакт»,
знак утверждения типа средств измерений и штрихкод с заводским номером прибора;
ƒ на боковую поверхность корпуса вычислителя крепится шильдик (табличка
с эксплуатационными данными теплосчетчика), на который нанесены маркировочные
обозначения (рисунок 7).
1.6.2. Пломбирование
Пломбирование теплосчетчика производится при выпуске прибора с производства и при
запуске теплосчетчика в эксплуатацию с целью защиты от вмешательства в работу
поверенного и запущенного в эксплуатацию прибора.
Для пломбирования используются места, предусмотренные конструкцией
теплосчетчика:
ƒ пломбой производителя, расположенной внутри корпуса вычислителя, защищается
доступ к электронному модулю теплосчетчика;
ƒ двумя пломбами производителя (смотрите рисунок 4) защищается от вскрытия корпус
вычислителя;
ƒ пломбой заинтересованной стороны пломбируется место соединения измерительной
части теплосчетчика с его проточной частью;
ƒ пломбой производителя пломбируется место монтажа термометра сопротивления
в корпус теплосчетчика;
ƒ пломбой заинтересованной стороны пломбируется место монтажа термометра
сопротивления в трубопровод.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
25
2. ИСПОЛЬЗОВАНИЕ
ПО НАЗНАЧЕНИЮ
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
26
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1. Интерфейс пользователя
На ЖКИ теплосчетчика отображаются символы, параметры и знаки, индикация
которых указывает на определенные режимы работы прибора, а также наличия ошибок
и аварийных ситуаций (рисунок 8).
наличие циркуляции теплоносителя
ошибка в работе прибора; перейти к 3-ей группе
в системе отопления
параметров и посмотреть код ошибки.
(расшифровка кодов ошибок приведена в таблице 2)
температура теплоносителя
в обратном трубопроводе
значение параметра является отчетным,
то есть привязанным к определенной дате
температура теплоносителя
в подающем трубопроводе
параметр содержит архивные
данные; символ индицируется после
появления первой архивной записи
передача данных через
индикация аварийной
ситуации*
интерфейс (отображается
Обратитесь в сервисную
только во время сеанса
службу!
передачи данных)
номер группы
1
символ входа
параметров
2
в подгруппу
3
(уровень
архивов
МЕНЮ)
индикация
номер входа
единиц
измерения
Рисунок 8 - Информационные поля на ЖКИ теплосчетчика
* - теплосчетчик продолжает вести вычисление потребленной тепловой энергии, значение которой выводится
на ЖКИ. Вся остальная информация блокируется. Прибор не реагирует на нажатие кнопки управления.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
27
2.2. Меню теплосчетчика
Меню теплосчетчика определяет алгоритм просмотра параметров и состоит из трех
групп, параметры в которых объединены по функциональным признакам (рисунок 9).
Просмотр меню теплосчетчика осуществляется кнопкой управления просмотра
данных (рисунок 4), которая позволяет производить 3 разных вида нажатия, при помощи
которых осуществляется управление всеми функциями, заложенными в теплосчетчик:
короткое нажатие
Последовательный переход между параметрами одной
S
(не более 1 с)
группы и просмотр сохраненных данных
продолжительное нажатие
Просмотр сохраненных данных
L
(2…4 с)
длительное нажатие
Переход на следующий уровень МЕНЮ и просмотр
H
(не менее 5 с)
сохраненных данных
Потребленная тепловая энергия
с момента включения теплосчетчика, МВт•ч
Для контроля состояния прибора и снятия
текущих показаний достаточно
просматривать первую группу параметров.
При этом используется только короткое
S
нажатие клавиши управления.
Если кнопка управления просмотром данных не используется более 2 минут,
то индикация теплосчетчика автоматически переключается на отображение первого
параметра первой группы, который будет постоянно индицироваться на ЖКИ
до следующего нажатия кнопки. Правило действует для любой группы параметров.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
28
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
ГРУППА 1
ГРУППА 2
ГРУППА 3
параметры
параметры
сервисные
S
текущих значений
S
архивных значений
S
параметры
Потребленная тепловая энергия с
Потребленная тепловая энергия
Текущая дата: день, месяц, год
момента установки теплосчетчика, МВт·ч
на начало отчетного года, МВт·ч
Текущее время: часы, минуты
Объем теплоносителя, прошедшего через
3
Дата начала отчетного года
теплосчетчик с момента его установки, м
Заводской номер
Архив, потребленная тепловая
теплосчетчика
Тест сегментов ЖКИ
энергия на начало отчетного года,
МВт•ч (до 12 записей)
Адрес прибора в сети M-Bus
Объем по входу 2 с момента
3
включения теплосчетчика, м
Архив, потребленная тепловая
Адрес M-Bus для входа 2
Объем по входу 3 с момента
энергия на начало месяца,
Адрес M-Bus для входа 3
3
МВт•ч (до 24 записей)
включения теплосчетчика, м
Код ошибки
Текущая температура
Архив, объем потребленного
3
теплоносителя на начало месяца, м
Служебный параметр
в подающем трубопроводе, °С
(до 24 записей)
Счетчик обмена по оптопорту
Текущая температура
в обратном трубопроводе, °С
Архив, объем по входу 2
3
Тип число-импульсного выхода
на начало месяца, м
(может быть настроен
Разность температуры, °С
Архив, объем по входу 3
на передачу данных
Текущая мощность, кВт
3
на начало месяца, м
по потребленной тепловой
3
энергии или объему
Текущий расход, м
Общее время работы
теплоносителя)
теплосчетчика, ч
H
H
H
навигация
переход к ГРУППЕ 2
переход к ГРУППЕ 3
между группами
возврат к ГРУППЕ 1
H
H
переход из ГРУППЫ 1 к ГРУППЕ 3
Рисунок 9 - Структура меню теплосчетчика
На рисунках 11-13 представлен последовательный переход между параметрами разных
групп меню теплосчетчика, отображаемых на ЖКИ.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
29
Для просмотра архивных данных необходимо с помощью длительного нажатия
перейти во вторую группу меню. Далее, перемещаясь короткими нажатиями,
дойти до необходимой величины (рисунок 10).
ГРУППА 2
Символ входа в подгруппу
параметры
S
архивных значений
вход в архив
(удерживать клавишу 2..4 с
Потребленная тепловая энергия
на начало отчетного года, МВт·ч
Дата начала отчетного года
Архив, потребленная тепловая
выбор записи
энергия на начало отчетного года,
(перебор, короткое нажатие)
L
S
S
МВт•ч (до 12 записей)
Архив, потребленная тепловая
энергия на начало месяца,
МВт•ч (до 24 записей)
просмотр значения
Архив, объем потребленного
L
(продолжительное нажатие)
3
теплоносителя на начало месяца, м
(до 24 записей)
Архив, объем по входу 2
3
возврат к выбору архива
на начало месяца, м
(длительное нажатие)
Архив, объем по входу 3
3
H
на начало месяца, м
Общее время работы
теплосчетчика, ч
Рисунок 10 - Просмотр архивных данных

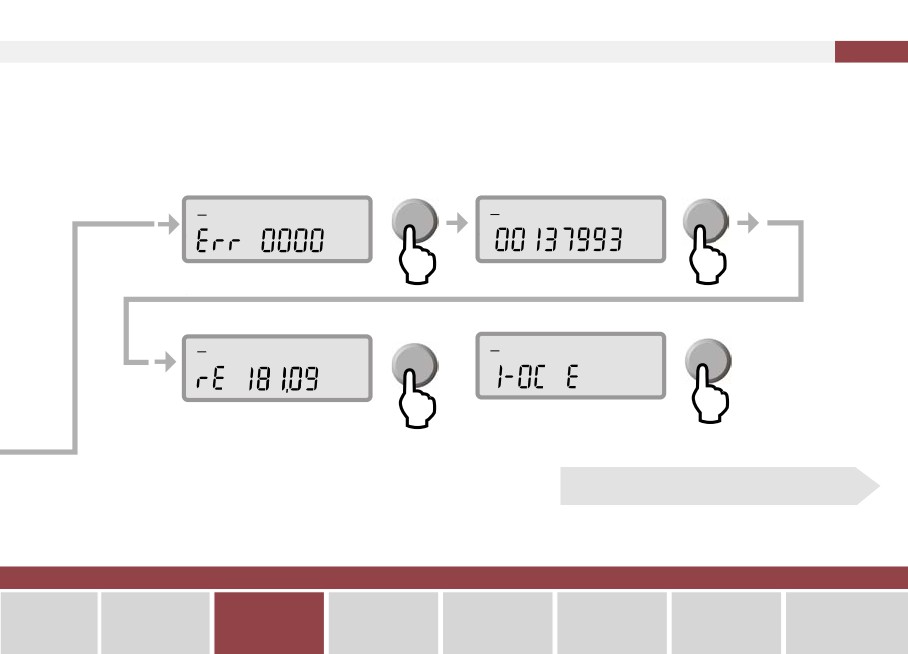

Для просмотра сервисных параметров необходимо перейти в третью группу меню.
В третьей группе нет архивных параметров, потому всю информацию можно получить
с помощью коротких нажатий клавиши управления.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
30
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.3. Визуальный контроль данных
Потребленная тепловая энергия
Объем теплоносителя, прошедшего через
3
с момента включения теплосчетчика, МВт·ч
теплосчетчик с момента включения теплосчетчика, м
S
S
Объем по входу 2 с момента
Тест сегментов ЖКИ
включения теплосчетчика, м
3
1
2
3
S
S
Рисунок 11 - Последовательный переход между параметрами первой группы
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
31
Объем по входу 3 с момента
Текущая температура
включения теплосчетчика, м
3
в подающем трубопроводе, °С
S
S
Текущая температура
в обратном трубопроводе, °С
Разность температуры, °С
S
S
Текущая мощность, кВт
Текущий расход, м
3
S
H
Переход к первому параметру второй группы.
Возможен из любого параметра первой группы
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
32

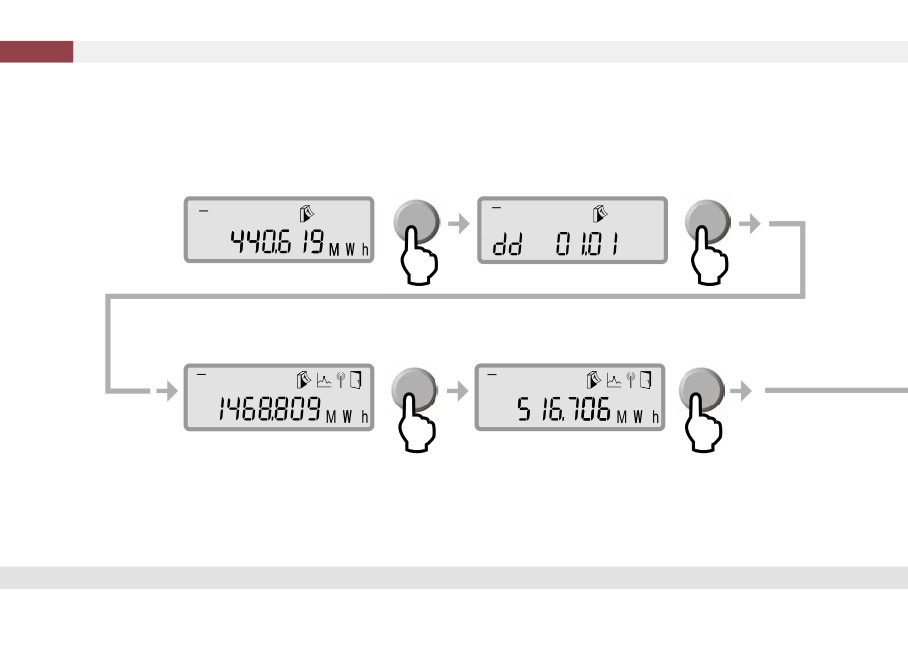

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
Потребленная тепловая энергия
на начало отчетного года, МВт·ч
Дата начала отчетного года
2
2
S
S
Архив, потребленная тепловая энергия
Архив, потребленная тепловая энергия
на начало отчетного года, МВт·ч
на начало месяца, МВт·ч
(до 12 записей)
(до 24 записей)
2
2
S
S
Рисунок 12 - Последовательный переход между параметрами второй группы
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
33
Архив, объем потребленного теплоносителя
Архив, объем по входу 2
3
3
на начало месяца, м
(до 24 записей)
на начало месяца, м
2
2
S
S
Архив, объем по входу 3
Общее время работы
3
на начало месяца, м
теплосчетчика, час
2
H
S
Переход к первому параметру третьей группы.
Возможен из любого параметра второй группы
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
34
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
Текущая дата: день, месяц, год
Текущее время: часы, минуты
3
3
S
S
Заводской номер теплосчетчика
Адрес прибора в сети M-Bus
3
3
S
S
Адрес M-Bus для входа 2
Адрес M-Bus для входа 3
3
3
S
S
Рисунок 13 - Последовательный переход между параметрами третьей группы
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
35
Код ошибки
Служебный параметр
3
3
S
S
Счетчик обмена по оптопорту
Первый число-импульсный выход
3
3
S
H
Переход к первому параметру первой группы.
Возможен из любого параметра третьей группы
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
36
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.4. Индикация состояния
При индикации на ЖКИ теплосчетчика знака «ошибка в работе прибора» (раздел 2.1)
необходимо перейти в третью группу параметров и посмотреть код ошибки (рисунок 13).
В таблице 2 приведены расшифровки кодов ошибок теплосчетчика.
Таблица 2 — Описание кодов ошибок
Код ошибки
Состояние теплосчетчика
Рекомендуемые действия
Проверьте термометры
1 или 2
Температура вышла за установленные границы
сопротивления
Короткое замыкание термометра сопротивления,
3
Проверьте термометр сопротивления
установленного на обратном трубопроводе
Обрыв кабеля термометра сопротивления, установленного
4
Проверьте термометр сопротивления
на обратном трубопроводе
Короткое замыкание термометра сопротивления,
5
Проверьте термометр сопротивления
установленного на подающем трубопроводе
Обрыв кабеля термометра сопротивления, установленного
6
Проверьте термометр сопротивления
на подающем трубопроводе
7
Низкое напряжение на батарее питания
Обратитесь в сервисную службу
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
37
Таблица 2 — Описание кодов ошибок теплосчетчика
Код ошибки
Состояние теплосчетчика
Рекомендуемые действия
8
Аппаратный сбой
Обратитесь в сервисную службу
9
Аппаратный сбой
Обратитесь в сервисную службу
100
Аппаратный сбой
Обратитесь в сервисную службу
1000
Истек срок годности батареи питания
Обратитесь в сервисную службу
2000
Истек срок поверки теплосчетчика
Поверьте прибор
Если ошибок более одной, то на ЖКИ теплосчетчика, индицируется код, который будет
являться суммой нескольких отдельных кодов ошибок, например:
Err 1004 = Err 1000 + Err 4
Временное отображение на ЖКИ теплосчетчика знака «ошибка в работе прибора» может
быть вызвана особыми условиями эксплуатации прибора и не всегда означает
неисправность.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
38
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
3.1. Рекомендации для проектирования
Место для монтажа теплосчетчика должно быть выбрано таким образом,
чтобы исключить скопление воздуха в проточной части прибора (EAS),
а также в прилегающих к нему участках трубопровода.
Для обеспечения стабильной работы теплосчетчика, необходимо учитывать
следующие требования:
ƒ средний расчетный расход жидкости в трубопроводе не должен превышать
номинального расхода, указанного в таблице 1;
ƒ если измеряемая среда содержит механические примеси, необходимо устанавливать
механические фильтры перед теплосчетчиком;
ƒ если в процессе эксплуатации возможно движение измеряемой среды с примесями в
обратном направлении, то фильтры должны быть по обе стороны от теплосчетчика;
ƒ конструктивное исполнение (ПТ или ОТ) теплосчетчика (раздел 1.3.2) должно всегда
совпадать с местом его установки.
3.2. Подготовка теплосчетчика к использованию
Примечание
Теплосчетчик извлекается из упаковочной тары
При транспортировке
непосредственно перед монтажом в трубопровод и
прибор может находиться
в «спящем» состоянии, на
производится его внешний осмотр, при котором проверяется:
индикаторе
ƒ комплектность поставки;
отображается SLEEP.
ƒ отсутствие видимых механических повреждений;
Для перехода в рабочее
ƒ наличие пломб производителя на корпусе (см. разд. 1.5);
состояние нажмите кнопку
ƒ наличие оттиска клейма поверителя в паспорте прибора;
управления просмотром
ƒ соответствие заводского номера на корпусе теплосчетчика
(рис. 4) и удерживайте ее
до изменения индикации.
номеру в его паспорте.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
39
3.3. Монтаж теплосчетчика
Монтаж теплосчетчика должен осуществляться только квалифицированными
специалистами, знакомыми с требованиями настоящего руководства.
Теплосчетчик рекомендуется монтировать в трубопроводе в удобном для снятия показаний
месте, которое отвечает условиям эксплуатации прибора (таблица 1).
Теплосчетчик требуется монтировать только на горизонтальных или на вертикальных
участках трубопровода.
Необходимо исключить возможность прямого попадания струи воды на корпус
вычислителя в процессе его эксплуатации.
Расстояние от смонтированного теплосчетчика до мощных источников
электромагнитного излучения (таких как: выключатели, насосы и т. д.) должно быть
не менее 1 метра. Исходящие из теплосчетчика провода прокладывать на расстоянии
не менее 0,2 метра от токоведущих линий (220 В).
Схемы монтажа теплосчетчика представлены на рисунках 14 и 15.
Если после монтажа теплосчетчика предполагается проведение монтажных,
строительных или иных работ, во время которых возможно повреждение его
измерительной части (рис. 4), рекомендуется проводить монтаж теплосчетчика
поэтапно:
ƒ смонтировать проточную часть и закрыть ее запорной крышкой с уплотнительной
прокладкой;
ƒ по окончании потенциально опасных работ произвести установку измерительной части
теплосчетчика.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
40
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
3.3.1. Монтаж теплосчетчика
При монтаже EAS элемента (рис. 5) должны быть соблюдены следующие условия:
ƒ во время работы системы отопления, EAS элемент должен быть заполнен водой;
ƒ направление воды в трубопроводе должно совпадать со стрелкой на EAS элементе.
Монтаж EAS элемента проводить в следующей последовательности:
ƒ очистить трубопровод от загрязнений, промыв его;
ƒ закрыть запорную арматуру и сбросить давление;
ƒ установить в трубопровод шаровые краны и фильтр, до и после места теплосчетчика;
ƒ установить теплосчетчик (при установке в горизонтальный трубопровод рекомендуется
ориентировать измерительную часть теплосчетчика так, чтобы она располагалась под
углом в 45°-90° по отношению к горизонту);
ƒ подать рабочее давление в трубопровод и убедиться в герметичности монтажа.
Конструкция теплосчетчика допускает поэтапный монтаж, если предполагается
продолжение строительно-монтажных работ.
Этап № 1:
ƒ смонтировать EAS элемент (рис. 5) в трубопровод и закрыть его запорной крышкой с
уплотнительной прокладкой (не входит в комплект).
Этап № 2:
ƒ по окончании потенциально опасных работ, произвести установку коаксиального
преобразователя расхода с вычислителем;
ƒ проконтролировать, чтобы коаксиальный преобразователь расхода был вкручен в EAS
элемент до упора;
ƒ подать рабочее давление в трубопровод и визуально убедиться в герметичности
монтажа полученной сборки.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
41
3.3.2. Монтаж преобразователей температуры
Прибор оснащен комплектом преобразователей температуры. Один из них встроен в
корпус коаксиального преобразователя расхода и опломбирован. Второй монтируется
в трубопровод.
Подающему трубопроводу соответствует термометр с красной маркировкой («горячий»),
обратному трубопроводу — с синей или черной маркировкой («холодный»).
Способы установки термометра в трубопровод
Первый способ: установка термометра сопротивления в гильзу, вкручиваемую
в стандартный тройник, рисунок 14.
Перед установкой термометра сопротивления в гильзу, ввести в нее небольшое количество
теплопроводящей пасты КПТ-8 или вещества с аналогичными свойствами.
Второй способ: установка термометра сопротивления в специальный шаровый кран
(с гнездом под установку термометра), рисунок 15.
Монтаж термометра сопротивления в шаровый кран производится следующим образом:
ƒ установить в отверстие шарового крана, предназначенное для установки ИПТ,
уплотнительное кольцо;
ƒ ИПТ поместить в пластмассовый адаптер, состоящий из двух частей. Желобки
на термометре сопротивления должны совпасть с желобками на адаптере;
ƒ ИПТ с адаптером вставить в отверстие шарового крана и закрутить до упора.
Запрещается наращивать или укорачивать длину кабелей КИПТ.
После монтажа, термометры сопротивления должны перекрывать минимум две трети Ду
тройника или шарового крана.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
42
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
термометр
сопротивления
гильза
стопорный винт
тройник
теплосчетчик
КАРАТ-Компакт-201
Рисунок 14 - Монтаж теплосчетчика
в обратный трубопровод с установкой
ИПТ в тройник с использованием гильзы
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
43
шаровый кран
с гнездом
под установку
термометра
сопротивления
кольцо
уплотнительное
адаптер
теплосчетчик
КАРАТ-Компакт-201
термометр
сопротивления
Рисунок 15 - Монтаж теплосчетчика
в подающий трубопровод с установкой
ИПТ в шаровый кран
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
44
3. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
3.3.3. Ввод теплосчетчика в эксплуатацию
Для запуска теплосчетчика в эксплуатацию выполните следующие действия:
ƒ открыть шаровые краны до и после теплосчетчика и визуально убедиться в
герметичности монтажа сборки;
ƒ проверить на ЖКИ теплосчетчика, при работающей системе отопления, наличие
показаний расхода, текущей мощности и разности температуры теплоносителя в
подающем и обратном трубопроводах;
ƒ убедиться в достоверности показания температур на ЖКИ;
ƒ в случае успешного проведения описанных действий опломбировать теплосчетчик
пломбами заинтересованной стороны (смотрите раздел 1.5 руководства).
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
45
Техническое обслуживание теплосчетчика заключается в периодическом осмотре
внешнего состояния элементов, входящих в его состав, и состояния электрических
соединений.
Осмотр теплосчетчика и его электрических соединений рекомендуется проводить не
реже одного раза в месяц.
Ремонт теплосчетчика и замена элемента питания производится только
на предприятии-изготовителе или в сертифицированных сервисных центрах.
Ресурс элемента питания рассчитан на 6 лет работы, поэтому процедуру его замены
рекомендуется совмещать с периодической поверкой теплосчетчика.
При отправке теплосчетчика в ремонт вместе с прибором должны быть отправлены:
ƒ Рекламационный акт с описанием характера неисправности и ее проявлениях;
ƒ Паспорт теплосчетчика СМАФ.407200.001 ПС.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
46
5. ПОВЕРКА
Оттиск клейма с датой первичной поверки ставится в паспорте теплосчетчика.
Поверка теплосчетчика проводится в соответствии с документом «Теплосчетчики КАРАТ-
Компакт. Методика поверки. МП 87-221-2014».
Интервал между поверками составляет 5 лет.
При отправке теплосчетчика на поверку, вместе с прибором в адрес поверителя
в обязательном порядке должен быть отправлен его паспорт СМАФ.407200.001 ПС.
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
47
Теплосчетчики транспортируются в упаковке предприятия-изготовителя всеми видами
крытых транспортных средств, в том числе и воздушными, в отапливаемых
герметизированных отсеках, в соответствии с требованиями ГОСТ Р 52931,
а также правилами перевозки грузов, действующими на каждом виде транспорта
и при соблюдении перечисленных ниже требований.
Теплосчетчик в упаковке предприятия-изготовителя является:
ƒ прочным при транспортировании любым видом транспорта на любые расстояния;
ƒ тепло- (холодо-) прочным при воздействии температуры от минус 20 до плюс 50 °С;
ƒ влагопрочным при воздействии повышенной влажности до 95 % при температуре
плюс 35 °С.
Расстановка и крепление ящиков с изделиями на транспортных средствах должны
обеспечивать устойчивое положение при складировании и в пути, отсутствие смещений
и ударов друг о друга.
В помещении, предназначенном для хранения приборов, не должно быть пыли,
паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих
коррозию изделий.
Условия хранения для упакованных или законсервированных теплосчетчиков должны
соответствовать условиям хранения 1 по ГОСТ15150.
Сопроводительная и эксплуатационная документация хранится вместе с приборами.
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
48
7. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
Теплосчетчики не содержат в своей конструкции драгоценных металлов, а также
материалов и веществ, требующих специальных методов утилизации и представляющих
опасность для жизни людей.
При выработке эксплуатационного ресурса утилизация теплосчетчика осуществляется
отдельно по группам материалов в соответствии с требованиями таблицы 3.
Таблица 3 — Утилизируемые материалы
Утилизируемый элемент
Материал утилизируемого
Способ утилизации
элемента
Текстолит, медь, электронные
Электронный модуль вычислителя
Переработка печатных плат
компоненты
Литиевая батарея
Литий и тионил-хлорид
Переработка литиевых элементов
Коммуникационные и измерительные
Медь, фторопласт
Переработка кабелей
кабели
Корпус измерительной части
Латунь типа Л63
Переплавка
Корпус вычислителя
ABS
Переработка пластика
Упаковка
Картон П17
Переработка макулатуры
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
ПРИЛОЖЕНИЕ А
49
Свидетельство об утверждении типа
средств измерений Российской Федерации
Теплосчетчики КАРАТ-Компакт
НПО КАРАТ www.karat-npo.ru
1
2
3
4
5
6
7
50
ПРИЛОЖЕНИЕ Б
Cертификат о признании утверждения типа
средств измерений Республики Казахстан
Теплосчетчики КАРАТ-Компакт
СМАФ.407200.001 РЭ
шаровый кран
с гнездом
под установку
термометра
сопротивления
кольцо
уплотнительное
адаптер
теплосчетчик
КАРАТ-Компакт-201
термометр
сопротивления
Монтаж теплосчетчика в подающий
трубопровод с установкой ИПТ
в шаровый кран
термометр
сопротивления
гильза
стопорный винт
тройник
теплосчетчик
КАРАТ-Компакт-201
Монтаж теплосчетчика в обратный
трубопровод с установкой ИПТ в тройник
с использованием гильзы
МОСКОВСКИЙ ФИЛИАЛ
143987, РОССИЯ, г. Железнодорожный, ул. Советская, 46, оф. 204
тел./факс: (495) 509-02-12; e-mail: msk@karat-npo.ru
СИБИРСКИЙ ФИЛИАЛ
630009, РОССИЯ, г. Новосибирск, ул. Добролюбова, 12
тел./факс: (383) 206-34-35; e-mail: novosib@karat-npo.ru
ЮЖНОУРАЛЬСКИЙ ФИЛИАЛ
454007, РОССИЯ, г. Челябинск, ул. Грибоедова, 57, корп. A
тел./факс: (351) 729-99-04; e-mail: chel@karat-npo.ru
ЗАПАДНОУРАЛЬСКИЙ ФИЛИАЛ
614081, РОССИЯ, г. Пермь, ул. Кронштадтская, 39, корп. A
тел./факс: (342) 257-16-05; e-mail: perm@karat-npo.ru
ВОСТОЧНО-СИБИРСКОЕ ПОДРАЗДЕЛЕНИЕ
660028, РОССИЯ, г. Красноярск, ул. Телевизорная, 1, стр. 4
тел./факс: (391) 223-23-13; e-mail: kras@karat-npo.ru
ДАЛЬНЕВОСТОЧНОЕ ПОДРАЗДЕЛЕНИЕ
690003, Россия, Приморский край, г. Владивосток, Бестужева, 21, оф. 1
тел./факс: (423) 245-28-28; e-mail: dv@karat-npo.ru
КАРАТ ПОВОЛЖЬЕ
428000, Чувашская республика, г. Чебоксары, проезд Хозяйственный, 5 «А»
тел./факс: (8352) 32-01-82; e-mail: cheb@karat-npo.ru
НПО КАРАТ
ПОСТАВКА в ЛЮБОЙ РЕГИОН РОССИИ
ОПЕРАТИВНОСТЬ
СКЛАДСКИЕ ЗАПАСЫ
ГОЛОВНОЙ ОФИС:
620102, г. Екатеринбург, ул. Ясная, 22, корп. Б
тел./факс: (343) 2222-307, 2222-306
e-mail: ekb@karat-npo.ru
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА:
620102, г. Екатеринбург, ул. Ясная, 22, корп. Б
тел./факс: (343) 375-89-88, Skype: techkarat
e-mail: tech@karat-npo.ru



















///////////////////////////////////////
