ТЕПЛОСЧЕТЧИКИ СПТ940-ПРЭМ
Руководство по эксплуатации
РАЖГ.421431.044 РЭ
ЛОГИКА
-
ТЕХНОЛОГИЯ ПРОФЕССИОНАЛОВ
Теплосчетчики СПТ940-ПРЭМ созданы акционерным обществом "Научно-производственная
фирма "Логика" (АО НПФ ЛОГИКА).
Исключительное право АО НПФ ЛОГИКА на данную разработку защищается законом.
Воспроизведение любыми способами теплосчетчиков СПТ940-ПРЭМ может осуществляться
только по лицензии АО НПФ ЛОГИКА.
Распространение, применение, ввоз, предложение к продаже, продажа или иное введение в хозяй-
ственный оборот или хранение с этой целью неправомерно изготовленных теплосчетчиков запрещается.
Методика поверки, раздел 6, утверждена ФГУП “ВНИИМС”.
Лист утверждения РАЖГ.421431.044 РЭ-ЛУ.
Отдельные изменения, связанные с дальнейшим совершенствованием изделия, могут быть не
отражены в настоящем 1-м издании руководства.
РОССИЯ, 190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: (812) 2522940, 4452745; office@logika.spb.ru; www.logika.spb.ru
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
3
Оглавление
Введение
4
1 Назначение
4
2 Состав
4
3 Технические данные
5
3.1 Эксплуатационные характеристики
5
3.2 Функциональные возможности
5
3.3 Диапазоны измерений
6
3.4 Метрологические характеристики
6
3.5 Схемы потребления
6
4 Безопасность
6
5 Подготовка к работе
7
5.1 Общие указания
7
5.2 Монтаж электрических цепей
7
5.3 Монтаж оборудования
7
5.4 Комплексная проверка
7
6 Методика поверки
8
6.1 Общие положения
8
6.2 Операции поверки
8
6.3 Проведение поверки
8
6.4 Оформление результатов
8
7 Транспортирование и хранение
8
Приложение А Основные характеристики преобразователей
9
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
4
Введение
Настоящее руководство по эксплуатации предназначено для специалистов, осуществляющих мон-
таж, обслуживание и поверку теплосчетчиков СПТ940-ПРЭМ.
Руководство содержит сведения о составе, технических характеристиках и монтаже теплосчетчи-
ков. Оно не заменяет эксплуатационную документацию оборудования, входящего в состав тепло-
счетчиков. При проектировании и эксплуатации следует дополнительно пользоваться документацией,
поставляемой в комплекте этого оборудования, а также МИ 2714-2002 "Энергия тепловая и масса
теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения".
Пример записи теплосчетчика: "Теплосчетчик СПТ940-ПРЭМ-11221, РАЖГ.421431.044 ТУ".
1 Назначение
Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, темпера-
туры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмо-
сферного давления и других параметров контролируемой среды.
2 Состав
В составе теплосчетчиков применяются тепловычислители, преобразователи1 расхода, температуры и
давления, типы которых приведены в таблице 2.1.
Теплосчетчики различаются, в зависимости от заказа, количеством, составом и уровнем точности
измерительных каналов.
Структура обозначения теплосчетчиков приведена на рисунке 2.1. Коды составных частей - согласно
таблице 2.1.
Теплосчетчик СПТ940-ПРЭМ - 11 2 2 1
Класс точности измери-
Код преобразователя
тельного канала тепловой
расхода в подающем и
энергии в теплообменном
(или) обратном трубопро-
контуре
воде теплообменного
контура
Код преобразователя тем-
Код преобразователя
пературы в подающем и
давления в подающем и
(или) обратном трубопро-
(или) обратном трубопро-
воде теплообменного
воде теплообменного
контура
контура
Рисунок 2.1 Структура обозначения теплосчетчиков
1 Основные характеристики преобразователей приведены в приложении А.
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
5
Таблица 2.1 - Составные части теплосчетчиков
Тип
Код
Тип
Код
Тепловычислители
СПТ940
-
-
-
Преобразователи расхода
ПРЭМ
11
ВСТ
51
СУР-97
31
ВСТН
52
US800
32
M
53
UFM-3030
33
W
54
SonoSensor-30
34
ВСКМ
55
Преобразователи температуры
ТЭМ-100
1
КТПТР-07,-08
3
ТЭМ-110
2
КТСП-Н
4
Преобразователи давления
Метран-150
1
Метран-75
3
МИДА-13П
1
Корунд
3
Метран-55
2
MBS-4003
3
АИР-20/М2
2
АИР-10
3
ПД-100И
2
НТ
4
СДВ
2
ДДМ-03Т-ДИ
4
DMP
2
(без преобразователя)
5
APZ
3
-
-
3 Технические данные
3.1 Эксплуатационные характеристики
Условия эксплуатации:
-
температура окружающего воздуха: от 5 до 50 °С;
-
относительная влажность: 80 % при 35 °С и более низких температурах;
-
атмосферное давление: от 84 до 106,7 кПа;
-
синусоидальная вибрация: амплитуда 0,35 мм, частота от 10 до 55 Гц..
Электропитание:
-
переменный ток: (220+22/-33) В, (50±1) Гц;
-
постоянный ток: от 12 до 42 В;
-
встроенный источник 3,6 В
Средняя наработка на отказ: 35000 ч.
Средний срок службы: 12 лет.
3.2 Функциональные возможности
Теплосчетчики рассчитаны на обслуживание одного теплообменного контура, содержащего три
трубопровода, в каждом из которых может быть установлен преобразователь расхода с импульсным
выходным сигналом, преобразователь температуры с выходным сигналом сопротивления и преобра-
зователь давления с выходным сигналом тока.
Теплосчетчики обеспечивают:
-
измерение тепловой энергии, объема, массы, объемного и массового расходов, температуры и
давления воды;
-
архивирование значений количества тепловой энергии, массы, объема, средних значений
температуры и давления в часовом, суточном и месячном архивах;
-
архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров;
-
ввод настроечных параметров;
-
показания текущих, архивных и настроечных параметров;
-
ведение календаря и времени суток и учет времени работы;
-
защиту архивных данных и настроечных параметров от изменений.
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
6
3.3 Диапазоны измерений
Диапазон измерений объемного расхода
от 10-2 до 105 м3/ч.
Диапазон измерений массового расхода
от 10-2 до 105 т/ч.
Диапазон измерений объема
от 10-4 до 9·108 м3.
Диапазон измерений массы
от 10-4 до 9·108 т.
Диапазон измерений температуры
от -50 до 150 С.
Диапазон измерений разности температур
от 3 до 145 С.
Диапазон измерений избыточного давления
от 0 до 2,5 МПа.
Диапазон измерений тепловой энергии
от 3·10-6 до 9·108 ГДж.
3.4 Метрологические характеристики
Пределы допускаемой погрешности не превышают:
- для теплосчетчиков класса 1:
±(2+12/(t1-t2)+0,01·DG) % - относительная погрешность при измерении тепловой энергии в закрытой
системе теплоснабжения;
±(1,5+0,01·DG)/(1-α·β) % - относительная погрешность при измерении тепловой энергии в открытой
системе теплоснабжения;
±(1+0,01·DG) % - относительная погрешность при измерении объемного и массового расходов, объема
и массы;
- для теплосчетчиков класса 2:
±(3+12/(t1-t2)+0,02·DG) % - относительная погрешность при измерении тепловой энергии в закрытой
системе теплоснабжения;
±(3+0,01·DG)/(1-α·β) % - относительная погрешность при измерении тепловой энергии в открытой си-
стеме теплоснабжения;
±(2+0,02·DG) % - относительная погрешность при измерении объемного и массового расходов, объема
и массы;
- для теплосчетчиков классов 1 и 2:
±(0,25+0,002·|t|) °C - абсолютная погрешность при измерении температуры;
±[0,2+9/(t1-t2)] % - относительная погрешность при измерении разности температур;
±1,5 % - приведенная к верхнему пределу измерений погрешность при измерении давления;
±0,01 % - относительная погрешность часов.
Примечание
α=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 - по обратно-
му трубопроводу; 0≤α<1;
β=t2/t1; t1 - температура [°C] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе;
DG=GB/G; GB - верхний предел измерений расхода [м3/ч], G - текущее значение расхода.
3.5 Схемы потребления
Специфические особенности узла учета - конфигурация трубопроводов, состав и размещение обо-
рудования и средств измерений - объединены понятием схемы потребления.
Поддерживаемые теплосчетчиками схемы потребления и соответствующие расчетные формулы
приведены в РАЖГ.421412.035 РЭ "Тепловычислители СПТ940. Руководство по эксплуатации".
4 Безопасность
Безопасность оператора при работе с теплосчетчиками обеспечивается соответствием регламенту
ТР ТС 004/2011 "О безопасности низковольтного оборудования" составных частей теплосчетчиков,
электропитание которых осуществляется непосредственно от сети переменного тока напряжением
220 В, и вторичных источников питания (сетевых адаптеров), обеспечивающих электропитание со-
ставных частей теплосчетчиков постоянным током напряжением от 12 до 42 В.
При монтаже и техническом обслуживании теплосчетчиков источниками опасности являются
напряжение 220 В переменного тока в силовой сети и повышенные давление и температура теплоно-
сителя в трубопроводах.
Подключение внешних цепей составных частей теплосчетчиков и вторичных источников питания
должно осуществляться при обесточенных цепях электропитания. Устранение дефектов и замену со-
ставных частей теплосчетчиков следует проводить при отсутствии теплоносителя в трубопроводах.
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
7
5 Подготовка к работе
5.1 Общие указания
После распаковки составных частей теплосчетчика необходимо проверить их комплектность на
соответствие паспорту. Затем их помещают не менее чем на сутки в сухое отапливаемое помещение;
после этого можно проводить работы по их монтажу и вводу в эксплуатацию. На время проведения
работ, когда крышки монтажных отсеков тепловычислителя и электронных блоков преобразователей
сняты, необходимо обеспечить защиту от попадания пыли и влаги внутрь их корпусов.
5.2 Монтаж электрических цепей
Подключение датчиков и прочего оборудования к тепловычислителю выполняют многожильны-
ми кабелями. Для защиты от влияния промышленных помех следует использовать экранированные
кабели. В условиях эксплуатации помехи могут быть обусловлены различными факторами, напри-
мер, работой тиристорных и иных преобразователей частоты, коммутацией мощных нагрузок с по-
мощью реле и контакторов, короткими замыканиями в электроустановках, резкими изменениями
нагрузки в электрических распределительных системах, срабатыванием защитных устройств в элек-
трических сетях, электромагнитными полями от радио- и телевизионных передатчиков, токами рас-
текания при разрядах молний и пр. Если в непосредственной близости от оборудования узла учета
отсутствуют промышленные агрегаты, способные порождать подобные факторы возникновения по-
мех, допускается использовать неэкранированные кабели.
При использовании экранированных кабелей рабочее заземление их экранных оплеток должно
выполняться только в одной точке, как правило, на стороне тепловычислителя. Оплетки должны
быть электрически изолированы по всей длине кабеля, использование их для заземления корпусов
датчиков и прочего оборудования не допускается.
Если для работы составных частей требуются вторичные источники питания постоянного тока, в
качестве таковых следует использовать сетевые адаптеры1 АДП82, АДП83 либо иные блоки питания,
соответствующие требованиям стандартов электромагнитной совместимости и безопасности.
Предельная длина линий связи между тепловычислителем и датчиками определяется сопротивле-
нием каждого провода цепи, которое не должно превышать 50 Ом. Предельная длина линий связи
между тепловычислителем и внешним оборудованием, подключенным по интерфейсу RS232, не
должна превышать 100 м.
Электрическое сопротивление изоляции между проводами, а также между каждым проводом и
экранной оплеткой или рабочим заземлением должно быть не менее 20 МОм - это требование обес-
печивается выбором кабелей и качеством монтажа цепей.
По окончании монтажа электрических цепей следует убедиться в правильности выполнения всех
соединений, например, путем их "прозвонки". Этому этапу работы следует уделить особое внимание
- ошибки монтажа могут привести к отказу оборудования.
5.3 Монтаж оборудования
Монтаж теплосчетчика следует выполнять, руководствуясь проектной документацией на узел уче-
та и указаниями, содержащимися в эксплуатационной документации составных частей.
Для установки преобразователей температуры рекомендуется применять бобышки БТП1 и БТП2 и
термометрические гильзы ГТ2.5 и ГТ6.3, для установки преобразователей расхода - присоединитель-
ные комплекты КП, для установки датчиков давления отборные устройства, например ОС-1002.
По окончании монтажа систему заполняют теплоносителем под рабочим давлением и проверяют
герметичность соединений преобразователей с трубопроводом. Просачивание теплоносителя не до-
пускается.
5.4 Комплексная проверка
На завершающем этапе подготовки к работе в тепловычислитель вводят настроечные данные, с
помощью которых осуществляется "привязка" теплосчетчика к конкретным условиям узла учета (это
можно сделать до монтажа тепловычислителя на объекте, в лабораторных условиях). Значения
1 Изготовитель адаптеров - АО НПФ ЛОГИКА, г. Санкт-Петербург.
2 Изготовитель бобышек, гильз, присоединительных комплектов и отборных устройств - АО "ТЭМ", г. Санкт-
Петербург.
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
8
настроечных данных обычно приведены в паспорте узла учета или в его проектной документации.
После ввода настроечных данных контролируют работоспособность смонтированной системы по
показаниям измеряемых параметров, значения которых должны соответствовать режимам работы
узла.
В завершение комплексной проверки пломбируют органы управления, настройки и регулировки
составных частей теплосчетчика, разъемные соединения и клеммные коробки линий связи.
6 Методика поверки
6.1 Общие положения
Настоящая методика распространяется на теплосчетчики СПТ940-ПРЭМ, выпускаемые по техни-
ческим условиям РАЖГ.421431.044 ТУ.
Настоящая методика применяется при условии, что каждая составная часть теплосчетчика является
средством измерений утвержденного типа и подвергается поверке в установленном порядке.
Теплосчетчики подвергают первичной (до ввода в эксплуатацию и после ремонта) и периодической
(при эксплуатации) поверкам.
Интервал между поверками при эксплуатации составляет:
-
3 года для теплосчетчиков с преобразователями Метран-55;
-
4 года для остальных теплосчетчиков.
6.2 Операции поверки
При поверке выполняют проверку состава теплосчетчика, проверку соответствия метрологиче-
ским требованиям и подтверждение соответствия программного обеспечения.
6.3 Проведение поверки
6.3.1 Проверку состава выполняют на основании сведений, содержащихся в паспорте теплосчет-
чика и паспортах его составных частей. Контролируют соответствие заводских номеров, указанных в
паспортах составных частей, записям в паспорте теплосчетчика, а также соответствие типов состав-
ных частей допускаемым согласно таблице 2.1.
Проверку соответствия метрологическим требованиям выполняют на основании результатов по-
верки составных частей теплосчетчика. Составные части теплосчетчика должны иметь действующие
свидетельства или записи в паспортах о поверке.
6.3.2 Подтверждение соответствия программного обеспечения (ПО) выполняют на основании све-
дений, содержащихся в паспорте теплосчетчика и паспорте тепловычислителя, входящего в состав
теплосчетчика.
Контролируют соответствие идентификационных данных ПО (номер версии и контрольная сум-
ма), указанных в паспорте теплосчетчика, записям в паспорте тепловычислителя.
6.4 Оформление результатов
В свидетельство о поверке или в паспорт теплосчетчика, в раздел "Сведения о поверке", заносят
результаты поверки с указанием даты ее проведения; запись удостоверяют подписью поверителя.
Знак поверки наносят на паспорт и (или) на свидетельство о поверке теплосчетчика.
7 Транспортирование и хранение
Транспортирование теплосчетчиков в транспортной таре допускается проводить любым транс-
портным средством с обеспечением защиты от атмосферных осадков и брызг воды.
Условия транспортирования:
- температура окружающего воздуха: от -25 до 55 °С;
- относительная влажность: не более 95 % при 35 °С и более низких температурах;
- атмосферное давление: от 84 до 106,7 кПа;
- удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.
Условия хранения теплосчетчиков в транспортной таре соответствуют условиям транспортирова-
ния в части воздействия климатических факторов внешней среды.
Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации
9
Приложение А
Основные характеристики преобразователей
А.1 Преобразователи расхода
Режимы работы преобразователей расхода должны выбираться таким образом, чтобы их относи-
тельная погрешность при измерении расхода (объема) в зависимости от класса теплосчетчиков, в ко-
торых они применяются, с учетом влияющих факторов условий эксплуатации не превышала значе-
ний, вычисленных по формулам
δG = ±(1 + 0,01·DG) 3,5
(для теплосчетчиков класса 1)
(А.1)
δG = ±(2 + 0,02·DG) 5
(для теплосчетчиков класса 2)
(А.2)
где
δG - относительная погрешность измерении расхода (объема) [%];
DG - DG=GB/G; GB и G - верхний предел измерений и текущее значение расхода.
Значения характеристик преобразователей расхода в таблицах А.1 - А.3 даны для справки; они
могут отличаться от приведенных в эксплуатационной документации преобразователей и не предна-
значены для использования в расчетах.
Таблица А.1 - Электромагнитные преобразователи
DN
Gmax/Gmin
Тип преобразователя
DNmin
DNmax
при DNmin
при DNmax
ПРЭМ
15
150
6/0,01
630/1,4
Таблица А.2 - Ультразвуковые преобразователи расхода
DN
Gmax/Gmin
Тип преобразователя
DNmin
DNmax
при DNmin
при DNmax
СУР-97
25
2000
20/0,1
120000/600
US800
15
2000
5/0,3
136000/80
UFM-3030
25
1600
7,1/0,106
54259/814
SonoSensor-30
15
100
3/0,015
120/0,6
Таблица А.3 - Тахометрические преобразователи расхода
DN
Gmax/Gmin
Тип преобразователя
DNmin
DNmax
при DNmin
при DNmax
ВСТ
15
20
1,2/0,012
5/0,05
ВСТН (DN25-DN40)
25
40
7/0,063
20/0,16
ВСТН (DN40-DN250)
40
250
30/0,7
1000/20
M
15
50
3/0,015
30/0,09
W
50
500
30/0,3
3000/30
ВСКМ
15
20
3/0,03
5/0,5
А.2 Преобразователи температуры
Должны применяться преобразователи температуры (термометры сопротивления, термопреобразо-
ватели сопротивления) с характеристиками Pt100 и 100П.
Относительная погрешность комплекта преобразователей температуры (согласованной пары для
измерения разности температур) не должна превышать ±(0,25+9/Δt) % в диапазоне измерений разности
температур Δt от 3 до 145 °С.
Абсолютная погрешность каждого преобразователя не должна превышать ±(0,15+0,002·|t|) °С.
Схема подключения термопреобразователей - четырехпроводная.
А.3 Преобразователи давления
Погрешность преобразователей давления, приведенная к верхнему пределу измерений, в рабочих
режимах и с учетом влияющих факторов условий эксплуатации не должна превышать ±(γY-0,05) %,
где γY - предел допускаемой погрешности теплосчетчика при измерении давления.
Должны применяться преобразователи с выходным сигналом постоянного тока 4-20 мА.
ОКПД2 26.51.52

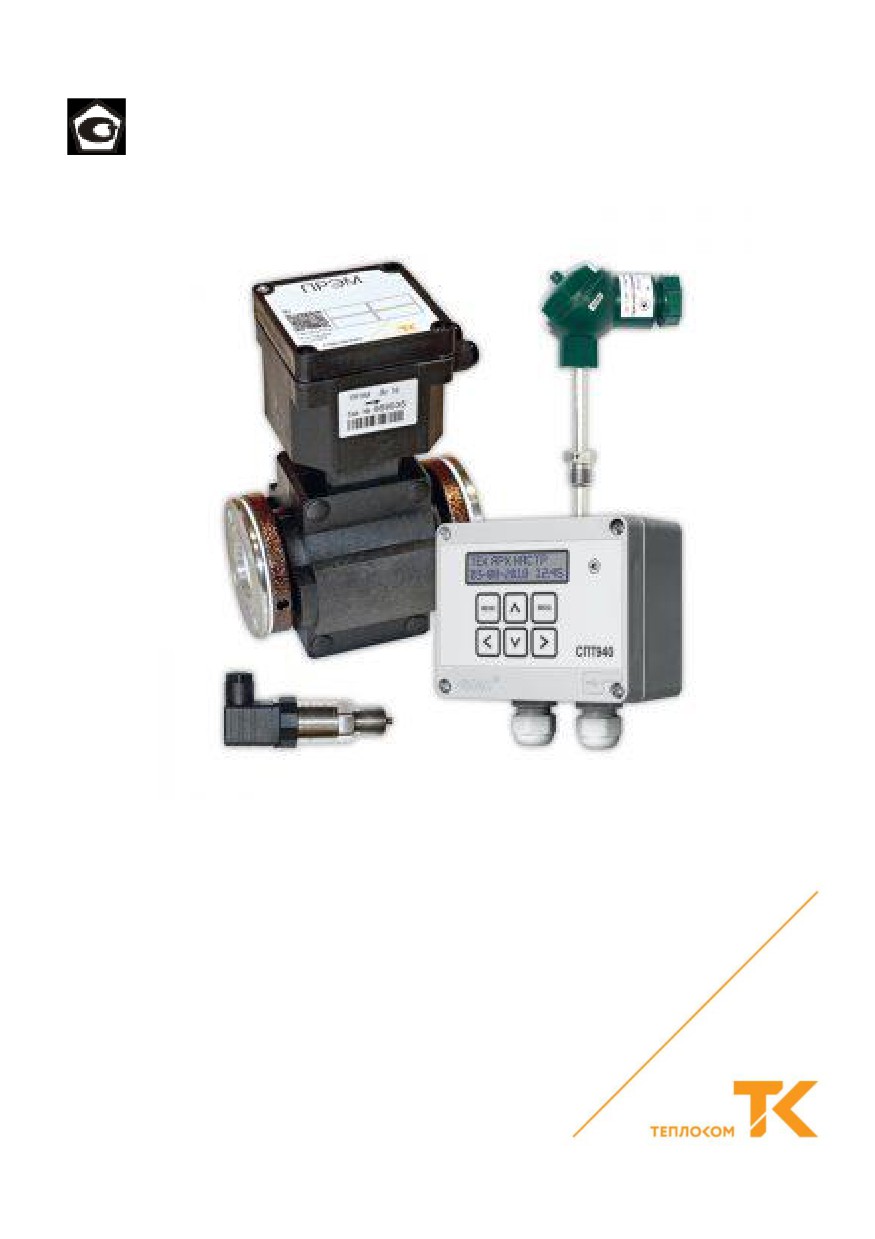

Теплосчетчики
СПТ940-ПРЭМ
Паспорт
РАЖГ.421431.044 ПС
Паспорт
СПТ940-ПРЭМ
1 О с н о в н ы е с в е д е н и я о б и з д е л и и
Теплосчетчики СПТ940-ПРЭМ предназначены для измерения количества теплоты
(тепловой энергии), расхода, объема, массы, температуры и давления воды в системах
тепло- и водоснабжения.
Теплосчетчики идеально подходят для установки на небольших объектах с тепло-
вой нагрузкой до 0,2 Гкал/ч, но сфера их применения не ограничена объектами с ма-
лым энергопотреблением.
Наименование и адрес изготовителя:
АО «НПФ ЛОГИКАª
190020, г. Санкт-Петербург, наб. Обводного канала, 150, корп. 1, лит. А.
ООО «ИВТрейдª
197348, г. Санкт-Петербург, Коломяжский пр., д. 10, лит. АФ.
Теплосчетчик зарегистрирован в Государственном реестре средств измерений
РФ под № 73354-18.
2 О с н о в н ы е те х н и ч е с к и е д а н н ы е
Основные технические характеристики теплосчетчика приведены в его руководстве
по эксплуатации РАЖГ.421431.044 РЭ.
3 Комп лектн ость
3.1 Составные части теплосчетчика
Согласно разделу 6.
3.2 Эксплуатационная документация
Наименование
Обозначение
Кол
Примечание
Паспорт
РАЖГ.421431.044 ПС
1 экз.
Руководство по эксплуатации
РАЖГ.421431.044 РЭ
-
(методика поверки - раздел 6)
sale.ru
Эксплуатационная документация
Согласно комплекту поставки составной части
на составные части
4 Р е с ур с ы , с р о к и с л уж б ы и х р а н е н и я и г а р а н ти и
изготовителя (поставщика)
4.1 Ресурсы, сроки службы и хранения
Средний срок службы не менее 12 лет.
Средняя наработка на отказ не менее 35000 ч.
Срок хранения теплосчетчика не более 2 лет.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении по-
требителем требований действующей эксплуатационной документации.
4.2 Гарантии изготовителя
Изготовитель (поставщик) гарантирует соответствие теплосчетчика требованиям
технических условий при соблюдении потребителем условий транспортирования, хра-
нения и эксплуатации его составных частей.
Гарантийный срок эксплуатации не более 24 месяцев от даты продажи.
ООО «ИВТрейдª, 197348, г. Санкт-Петербург, Коломяжский пр., д. 10, лит. АФ.
2
Паспорт
СПТ940-ПРЭМ
5
Сведения об утилизации
Теплосчетчик не обладает факторами, опасными для человека или окружающей
среды.
ВНИМАНИЕ! Средства измерений из состава теплосчетчика могут содержать лити-
евые батареи.
Утилизация теплосчетчика (его составных частей) проводится в порядке, установ-
ленном на эксплуатирующем предприятии.
6
Сведения о приемке
Теплосчетчик СПТ940-ПРЭМ зав. №______________ в составе:
номер СПТ
Вычислитель: СПТ940 зав. №______________;
Счетчики/расходомеры:
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
Термопреобразователи:
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
Преобразователи давления:
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
______________ № ______________
_______________ № ______________
соответствует техническим условиям РАЖГ.421431.044 ТУ и признан годным для
эксплуатации.
МП
Инженер ОТК ________________
________________
число, месяц, год
ФИО
7
Свидетельство об упаковывании
Теплосчетчик упакован (ы) согласно требованиям, предусмотренными действу-
ющей эксплуатационной и технической документации.
Упаковщик
_____________________
________________
ФИО (оттиск печати)
число, месяц, год
ООО «ИВТрейдª, 197348, г. Санкт-Петербург, Коломяжский пр., д. 10, лит. АФ.
3
Паспорт
СПТ940-ПРЭМ
8
Заметки по эксплуатации
8.1 В процессе эксплуатации необходимо принять меры для сохранения пломб по-
верителя, изготовителя и (или) поставщика теплоносителя на составных частях тепло-
счетчика.
В процессе эксплуатации составные части теплосчетчика должны поверяться в
установленные для них сроки.
В процессе эксплуатации допускается замена составной части теплосчетчика, не
подлежащей ремонту, на другую. Вновь вводимое средство измерений должно соот-
ветствовать требованиям, приведенным во вводной части руководства по эксплуата-
ции, и должно быть поверено в установленном порядке, а в настоящем паспорте долж-
на быть сделана соответствующая отметка. При выполнении вышеуказанных условий,
поверка теплосчетчика не проводится.
Указанные действия выполняет эксплуатирующее или ремонтное предприятие, све-
дения об изменении комплектности указывают в нижеприведенной таблице.
8.2 Сведения о замене составных частей
Тип введенной со-
Тип замененной
Должность и ФИО
Дата проведе-
ставной части и ее
составной части
исполнителя
ния работы
зав. номер
9
Сведения о поверке
Поверка теплосчетчика проводится в соответствии с разделом 6 «Методика повер-
киª документа РАЖГ.421431.044 РЭ «Теплосчетчики СПТ940-ПРЭМ. Руководство по
эксплуатацииª. Межповерочный интервал: 3 года для теплосчетчиков с преобразова-
телями Метран-55; 4 года для остальных теплосчетчиков.
Сведения о поверке при выпуске из производства или при вводе в эксплуатацию
Дата
Результат
Дата
Подпись и оттиск
поверки
поверки
очередной поверки
клейма поверителя
Сведения о поверке в процессе эксплуатации
Дата
Результат
Дата
Подпись и оттиск
текущей поверки
поверки
очередной поверки
клейма поверителя
ООО «ИВТрейдª, 197348, г. Санкт-Петербург, Коломяжский пр., д. 10, лит. АФ.
4
