Mustang лебёдка 3629 кг (модель: CT10021). Руководство по эксплуатации





Модель: CT10021
Руководство пользователя и инструкция по эксплуатации
Лебедка
3629 кг
1
Содержание
Введение
3
Настоящее руководство
3
Дополнительное оборудование
Ошибка! Закладка не определена.
Условные обозначения, применяемые в настоящем руководстве
Ошибка! Закладка не
определена.
Правила техники безопасности
5
Правила техники безопасности
Ошибка! Закладка не определена.
Органы управления и особенности конструкции
7
Монтаж
8
Монтаж лебедки
8
Эксплуатация
9
Общие рекомендации по безопасному применению
9
Вытаскивание автомобиля
9
Техника использования лебедки -- по стадиям
10
Обслуживание
11
Смазка
11
Замена тросового узла
11
Технические данные
12
Схема устройства лебедки
13
Спецификация лебедки
14
Поиск и устранение неисправностей
15
Гарантийные обязательства
Ошибка! Закладка не определена.
Заметки
177
2
Введение
Введение
Настоящее руководство
Мы старались, чтобы информация в настоящем
Поздравляем Вас с приобретением лебедки
руководстве была точной и полной. Мы
MUSTANG. Наши лебедки соответствуют самым
оставляем за собой право вносить изменения и
строгим техническим требованиям. При условии
надлежащего применения и обслуживания эта
усовершенствования как в продукцию, так и в
руководство по эксплуатации, без
лебедка будет безупречно работать на
протяжении долгих лет.
предварительного уведомления.
Обязательно запишите наименование модели и серийный номер, а также дату и место
приобретения. Имейте эти данные под рукой при заказе запасных частей, а также при обращении
в службы технической поддержки или гарантийного обслуживания.
Телефон поддержки потребителей
8-800-333-2113
Звонки по России бесплатные
Модель
СТ10021
Серийный номер
Дата приобретения
Место приобретения
3
Условные обозначения
Условные обозначения,
применяемые в настоящем
руководстве
В настоящем руководстве по эксплуатации
ВНИМАНИЕ
используются символы, которые позволяют
сразу выделить информацию различного
Этот значок со словом ВНИМАНИЕ указывает на
характера. Символ опасности используется
потенциально опасную ситуацию, которая может
вместе с ключевым словом, чтобы
привести к появлению небольших или средней
предупредить Вас о возможной опасности при
тяжести травм, если возникновение такой
использовании силового оборудования.
ситуации не предотвращено
Следуйте указаниям, содержащимся в этих
ВНИМАНИЕ
сообщениях, чтобы устранить или снизить риск
Слово ВНИМАНИЕ, без употребления символа
серьезных травм или летального исхода.
опасности указывает на возникновение
ситуации, которая может привести к порче
имущества.
ОПАСНО
ПРИМЕЧАНИЕ
Если у Вас есть вопросы относительно лебедки,
Этот значок со словом ОПАСНО указывает на
мы готовы на них ответить. Звоните нам по
возникновение опасной ситуации, которая
телефону поддержки:
обязательно приведет к серьезным травмам
8-800-333-21-13 в будни с 10:00 до 17:00
или смертельному исходу, если её не
предотвратить
Звонки по России бесплатные.
Email: service@mustangru.com
ПРЕДУПРЕЖДЕНИЕ
Этот значок со словом ПРЕДУПРЕЖДЕНИЕ
указывает на потенциально опасную ситуацию,
которая может привести к серьезным травмам
или смертельному исходу, если её не
предотвратить
4
Правила техники безопасности
Правила техники
безопасности
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Перед тем, как начинать работу с лебедкой,
Не перемещайте автомобиль для того, чтобы
внимательно прочтите настоящее
тянуть лебедку, натягивая ее трос. При этом
руководство по эксплуатации. Несоблюдение
трос может оборваться.
указаний может привести к серьезным
травмам или летальному исходу.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Тяните только за те места автомобиля,
Не допускайте перегрузку лебедки
которые предназначены для этого
(изготовителем автомобиля)
ОПАСНО
ПРЕДУПРЕЖДЕНИЕ
Не допускается использовать лебедку для
Не оставляйте лебедку для удержания
подъема или перемещения людей или
автомобиля в течение длительного времени.
животных.
Не используйте лебедку для предохранения
автомобиля при транспортировке.
ОПАСНО
ПРЕДУПРЕЖДЕНИЕ
При натяжении троса необходимо находиться
Отсоедините пульт управления и провода
на безопасном расстоянии от него.
аккумуляторной батареи, если лебедка долго
не используется.
ОПАСНО
ПРЕДУПРЕЖДЕНИЕ
Не допускается переступать через трос или
Избегайте резкого нагружения (рывков троса)
подходить близко при его натяжении.
за счет периодического использования
пульта, чтобы выбрать слабину троса. Усилие
при резком нагружении может превышать
допустимую нагрузку для троса и барабана
лебедки.
ПРЕДУПРЕЖДЕНИЕ
Обрыв троса может произойти прежде, чем
остановится двигатель.
При больших нагрузках, близких к
максимальной грузоподъемности,
используйте блоки шкивов, полиспасты для
снижения нагрузки на трос лебедки.
5
Правила техники безопасности
Правила техники безопасности
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
При наматывании троса следите за тем,
Подложите под колеса клинья, когда
чтобы трос сматывался из под лебедки и
автомобиль находится на уклоне.
входил в барабан снизу, а не сверху.
ВНИМАНИЕ
В целях надлежащего наматывания троса
Длительность наматывания троса под
(при условии работы в перчатках)
нагрузкой должна быть минимальной.
наматывайте трос с небольшим, натяжением,
Если двигатель становится слишком
нажимая кнопку управления пульта для
горячим (при касании рукой), сразу же
втягивания троса. Перемещайтесь в сторону
приостановите намотку троса, выдержите
лебедки, не допускайте проскальзывания
паузу для остывания двигателя в течение
троса в руках. При наматывании троса
нескольких минут. Длительность
держите руки на расстоянии, как минимум, 30
наматывания троса под нагрузкой, близкой к
см от лебедки. Выключайте лебедку и
максимально допустимой, не должна
повторяйте эти действия до тех пор, пока
превышать 1 минуту.
длина троса, выходящего из лебедки, будет
составлять примерно 1 м. Выключите пульт и
ВНИМАНИЕ
завершите намотку, поворачивая барабан
Если двигатель остановился, отключите
рукой, при расцепленной муфте. При
электропитание лебедки.
натяжении троса держите руки на расстоянии
Лебедки с электроприводом предназначены
от направляющей и барабана лебедки.
для работы с периодическим отключением, а
не для длительного нагружения большими
усилиями.
ВНИМАНИЕ
Не размыкайте муфту, когда лебедка
находится под нагрузкой.
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
Не используйте лебедку для подъема грузов.
Используйте ремень при работе с крюком во
время наматывания или разматывания троса.
ВНИМАНИЕ
При работе с тросом надевайте перчатки для
защиты рук. Не допускайте проскальзывания
троса в руках.
ВНИМАНИЕ
Не обматывайте тросом какие-либо предметы
и не делайте на нем петли.
6
Органы управления и особенности конструкции
Органы управления и особенности конструкции
Прочтите данное руководство перед тем, как приступать к работе с вашей лебедкой. Ознакомьтесь с
расположением и назначением органов управления и основных компонентов. Сохраните данное
руководство для пользования в будущем.
(1) Двигатель: 2,2 кВт, 12 В постоянного тока.
(7) Универсальная монтажная пластина для
Двигатель передает вращение на механизм
плоской поверхности: Монтажная пластина
планетарного редуктора.
может быть установлена на большинстве плоских
поверхностей: прицепов, бамперов, кузовов и т.п.
(2) Соленоид: Ток, от аккумулятора автомобиля,
Монтажная пластина также имеет отверстия для
подается через герметизированный
установки направляющих роликов (10).
электромагнитный клапан, на двигатель лебедки.
(8) Соединительная серьга: для удобного
(3) Барабан лебедки: Барабан лебедки это
соединения троса с концевыми петлями тросов,
цилиндр, на который наматывается стальной
ремнями и тросовым блоками. Резьбовой палец
канат. Он может обеспечивать наматывание или
легко снимается.
разматывание троса в зависимости от положения
дистанционного выключателя лебедки.
(9) Тросовой блок: при правильном
использовании тросовой блок может удвоить
(4) Стальной канат: оцинкованный стальной трос
тяговое усилие лебедки или изменить
по стандарту авиационной промышленности,
направление усилия без повреждения стального
5/16” x 95’, максимальная нагрузка 3629 кг,
каната.
полезная длина более 2,7 м, при 5-ти витках на
барабане.
(10) Направляющие ролики: При натяжении
каната под углом к лебедке направляющие
(5) Муфта свободного хода: Муфта позволяет
ролики направляют стальной канат на барабан и
вручную разъединить (“РАЗЪЕДИНИТЬ”)
снижают износ стального каната из-за трения
тросовый барабан и редуктор для свободного
каната о крепление лебедки или бампер.
разматывания троса. Включение муфты
(“СОЕДИНИТЬ”) обеспечивает соединение
(11) Крюк: для закрепления троса на
лебедки с редуктором.
неподвижном предмете.
(6) Планетарный редуктор: Шестерни редуктора
(12) Дистанционный выключатель: Сдвоенный
преобразуют крутящий момент двигателя в
переключатель для управления намоткой или
высокое тяговое усилие. Редуктор обеспечивает
размоткой троса с барабана лебедки.
высокий крутящий момент барабана при малых
габаритах и массе.
7
Монтаж
Монтаж
Данная лебедка MUSTANG с максимальным
4. Закрепите лебедку 4-мя болтами M10 с
тяговым усилием 3629 кг крепится болтами со
плоскими шайбами.
стандартным их расположением, это стандартное
5. Прикрепите крюк и ремень.
крепление для лебедки данного класса. Имеется
несколько монтажных комплектов для лебедки,
6. Подключите провода аккумуляторной батареи.
которые используют одинаковую схему
ДЛЯ ТОГО, ЧТОБЫ ЛЕБЕДКА РАБОТАЛА
расположения болтов для наиболее
ПРАВИЛЬНО: соедините красный (+) провод от
распространенных грузовиков, внедорожников и
соленоида с положительной (+) клеммой
вездеходов. Если вы используете монтажную
автомобильной аккумуляторной батареи на 12 В.
пластину, вы должны убедиться что она крепится
Соедините черный (-) провод от соленоида с
на плоской поверхности таким образом, что 3
отрицательной (-) клеммой автомобильной
основных компонента (двигатель, барабан и
аккумуляторной батареи.
корпус редуктора) правильно отцентрованы.
Правильная центровка лебедки обеспечивает
равномерное распределение расчетного тягового
ВНИМАНИЕ
усилия.
Провода аккумуляторной батареи не должны
быть натянуты, оставьте некоторую слабину.
Монтаж лебедки
7. Подключите кабель пульта дистанционного
1. Вставьте 2 болта M10 в отверстия монтажной
управления к лебедке и проверьте надлежащее
пластины и прикрепите направляющие ролики к
выполнение ее функций.
монтажной пластине с помощью двух
прилагаемых гаек M10.
8. Проверьте направление вращения барабана.
Установите рукоятку муфты в положение
“РАЗЪЕДИНИТЬ” (свободная размотка). Вытяните
ВНИМАНИЕ
часть троса с барабана и затем переключите
рукоятку муфты в положение “СОЕДИНИТЬ” для
Монтажные болты должны соответствовать
нормам SAE grade 5 или выше, момент затяжки 46
соединения с редуктором. Нажмите кнопку
Нм.
размотки троса. Если барабан начнет вращаться
и разматывать трос, соединения выполнены
2. Переверните лебедку; вставьте 4 болта M10 в
правильно. Если барабан начнет вращаться в
отверстия на лебедке.
направлении намотки троса, следует поменять
местами повода, соединенные с двигателем.
3. Установите монтажную пластину на лебедку
Повторно проверьте направление вращения.
так, чтобы лебедка находилась располагалась по
оси монтажной пластины. Разъедините муфту,
повернув рукоятку муфты в положение
“РАЗЪЕДИНИТЬ”. Освободите стальной канат и
протяните его через прорезь в передней части
пластины.
8
Эксплуатация
Эксплуатация
Вытаскивание автомобиля
Найдите подходящую опору, например, прочный
Общие рекомендации по безопасному
ствол дерева или большой камень. Для
крепления всегда используйте строп.
применению
Лебедка модели CT10021 рассчитана на
максимальное тяговое усилие 3629 кг при
намотке первого слоя троса. Перегрузка может
привести к выходу из строя лебедки, двигателя
и/или стального каната. Для нагрузок,
Неправильно
Правильно
превышающих 2200 кг, мы рекомендуем
применять тросовый блок, позволяющий
использовать две ветви троса. Блок помогает:
Ваша лебедка оборудована направляющими
роликами, обеспечивающими правильную
a) Снизить число слоев каната на барабане, а
намотку на барабан и компенсацию небольших
также
боковых усилий.
b) Снизить нагрузку на ветвь троса на 50%.
Не используйте лебедку таким образом, чтобы
При создании двойного полиспаста прикрепите
трос натягивался под острым углом к оси
второй конец троса к раме или соответствующей
автомобиля: это может привести к повреждению
проушине автомобиля.
троса или самой лебедки.
Во время работы с лебедкой двигатель
автомобиля должен работать, чтобы снизить
электропотребление от батареи и повысить
скорость и мощность лебедки. Если лебедку
использовать в течение значительного времени
при выключенном двигателе автомобиля, это
может привести к разряду батареи, что сделает
невозможным повторный запуск двигателя
(лебедки).
Правильно
Неправильно
Ознакомьтесь с конструкцией лебедки до того, как
вам придется ее применять. Мы рекомендуем
провести несколько тренировочных процедур,
Небольшие подтяжки под углом можно произво-
чтобы ознакомиться с техникой крепления,
дить для коррекции положения автомобиля.
звуком, который издает лебедка при нормальной
Длительная работа лебедки допускается только
работе, укладкой каната на барабан и т.п.
при расположении троса под углом близким к 90°
относительно оси барабана.
Перед каждым использованием лебедки
осмотрите стальной канат и прочие компоненты.
При перемещении тяжелых грузов накройте трос
Изношенный или поврежденный канат следует
полотном или брезентом на расстояние 1,5 - 2 м
немедленно заменить. Используйте только
от крюка. В случае разрыва троса это смягчит
идентичные оригинальным стальные канаты с
отброс троса. Для дополнительной защиты
аналогичными характеристиками.
откройте капот.
Перед началом работы проверьте монтажный
крепеж и убедитесь, что все болты надежно
затянуты.
Храните пульт управления в автомобиле в
безопасном месте.
Для нагрузок, превышающих 2200 кг, мы
Если на лебедке имеются какие-либо внешние
рекомендуем применять тросовый блок,
дефекты, она изношена или работает
позволяющий использовать две ветви троса. Это
ненормально, ЛЕБЕДКУ СЛЕДУЕТ НЕМЕДЛЕННО
снижает нагрузку на лебедку и канат примерно на
ВЫВЕСТИ ИЗ УПОТРЕБЛЕНИЯ ДО
50 %.
ВЫПОЛНЕНИЯ НЕОБХОДИМОГО РЕМОНТА.
Рекомендуется ремонтировать оборудование в
мастерских, имеющих одобрение производителя.
Производите крепление только за детали,
указанные производителем автомобиля.
Применяйте только приспособления, одобренные
производителем лебедки.
1 ветвь
2 ветви
9
Эксплуатация
Техника использования лебедки -- по
стадиям
o. Приведите лебедку в действие. убедитесь, что
трос наматывается на барабан плотно и
a. Внимательно оцените обстановку и
равномерно. Вытаскиваемым автомобилем
спланируйте ваши действия.
необходимо осторожно управлять в помощь
b. Наденьте перчатки для защиты рук.
лебедке. Избегайте рывков, поддерживайте
c. Отключите муфту для свободной размотки
равномерное натяжение стального каната.
каната и сбережения емкости аккумулятора.
p. Вытаскиваемый автомобиль должен быть
d. Наденьте ремень на крюк.
установлен на нейтраль, и стояночный тормоз
должен быть отпущен. Отпускайте педаль
e. Вытяните стальной канат до опоры с помощью
тормоза только после полного натяжения троса.
ремня.
Избегайте рывков - это может привести к
f. Закрепите крюк на опоре с помощью стропа,
повреждению лебедки, троса и автомобиля.
цепи или тросового блока. Не цепляйте крюк за
q. Лебедка предназначена для работы в
стальной канат.
прерывистом режиме. Не следует держать
g. Включите муфту.
двигатель под полной нагрузкой более одной
h. Подключите пульт управления к лебедке. Если
минуты; выключите двигатель и дайте ему остыть
вы собираетесь управлять лебедкой из
в течение нескольких минут, после чего
автомобиля, пропустите кабель управления через
возобновите работу лебедки.
открытое окно, чтобы не зажать кабель дверью.
r. Использование лебедки следует прекратить
i. Запустите автомобильный двигатель, чтобы
после того, как автомобиль окажется на твердом
обеспечить подзарядку аккумулятора.
грунте и сможет продолжать движение
самостоятельно.
j. Намотайте стальной канат, направляя его под
натяжением на барабан, чтобы выбрать слабину.
s. Зафиксируйте автомобиль. Нажмите на педаль
После того как канат натянется, держитесь от
тормоза и затяните стояночный тормоз .
него в стороне. Никогда не перешагивайте через
t. Ослабьте натяжение стального каната. Лебедка
стальной канат.
не предназначена для удержания автомобиля в
k. Еще раз проверьте опору и убедитесь в
течение длительного времени.
надежности всех соединений.
u. Отсоедините стальной канат от опоры.
l. Осмотрите стальной канат. Убедитесь, что как
v. Намотайте стальной канат на барабан. Витки
минимум 5 витков каната остается на барабане
каната должны быть уложены на барабан плотно
лебедки.
и ровно. Если это не так, вытяните трос и
m. Накройте канат полотном или курткой на
намотайте его заново.
расстоянии примерно на 1,5 - 2 м от крюка. Для
w. Держите руки в стороне от барабана лебедки и
дополнительной защиты откройте капот.
направляющих при намотке стального каната.
n. Освободите опасную зону. Убедитесь, что все
x. Зафиксируйте крюк и ремень.
посторонние ушли, и никто не находится
y. Отсоедините пульт управления и уложите его
непосредственно перед или за автомобилем или
на хранение в сухом чистом месте.
вблизи опоры.
z. Очистите и осмотрите соединения и монтажный
крепеж для последующего использования
лебедки.
10
Обслуживание
Обслуживание
Смазка
За все периодическое обслуживание несет
Все движущиеся части внутри лебедки с
электроприводом смазаны на заводе
ответственность владелец / пользователь.
высокотемпературной литиевой смазкой.
Смазка внутренних узлов не требуется. Следует
ПРЕДУПРЕЖДЕНИЕ
периодически смазывать тросовый узел (4)
Никогда не пользуйтесь поврежденной или
маловязким маслом.
неисправной лебедкой.
Замена тросового узла
Любые ремонтные работы рекомендуется
производить в специализированных мастерских,
ПРЕДУПРЕЖДЕНИЕ
имеющих разрешение производителя, и с
использованием только оригинальных запасных
Неправильное обслуживание ведет к отмене
частей.
гарантии. Своевременно выполняйте все
операции по обслуживанию. Устраните любые
1. Переведите муфту в положение
неисправности перед пользованием лебедкой.
“РАЗЪЕДИНИТЬ”.
2. Полностью вытяните трос. Запомните, каким
ПРИМЕЧАНИЕ
образом конец троса заведен в барабан.
3. Снимите узел троса и установите новый.
При необходимости в технической поддержке или
приобретении запасных частей обращайтесь по
4. Намотайте трос на барабан; будьте
телефону поддержки:
внимательны, чтобы не создать перегибов.
8-800-333-21-13 в будни с 10:00 до 17:00
Звонки по России бесплатные.
11
Технические данные и спецификации
Технические данные
Максимальное тяговое усилие: 3629 кг.
Передаточное число редуктора: 294:1
Двигатель: сериесный (последовательного возбуждения) двигатель , 2,2 кВт, 12 в постоянного тока
Режим работы: только прерывистый
Размер барабана: 63 мм (D) x 228 мм (L)
Трос: 8 мм (D) x 29 м (L)
Масса : 46,3 кг
Высота: 27 см
Ширина: 18 см
Длина: 57,2 см
Расположение болтов: 254 мм x 114,3 мм
Скорость намотки троса и ток двигателя
Максимальное тяговое
Фнт
0
2000
4000
6000
8000
усилие
Кг
0
907
1814
2722
3629
Фт/мин
24
13
9
7
4.6
Скорость троса (12 В)
м/мин
7.3
3.8
2.7
2.1
1.4
Макс. ток
А
85
140
200
250
280
Время работы *
мин
1
1
1
1
1
Время охлаждения **
мин
5
5
5
5
5
* Если двигатель становится ощутимо горячим при касании, немедленно остановите лебедку и дайте двигателю
остыть в течение 5 минут. Не работайте лебедкой при максимальном или близком к тому усилии более одной
минуты.
** Электрические лебедки предназначены для прерывистого режима работы и не должны использоваться в
постоянном режиме.
Усилие натяжения троса и емкость барабана
Количество слоев намотки на
1
2
3
4
барабане
Макс. тяговое усилие на
фнт
8000
6500
5500
4800
слое
кг
3629
2948
2495
2177
фт
19,6
42,6
68,9
95
Канатоемкость каждого
слоя
м
6
13
21
29
* Используйте две ветви каната и тросовой блок, если требуемое усилие превышает 5000 фнт / 2272 кг
12
Технические данные и спецификации

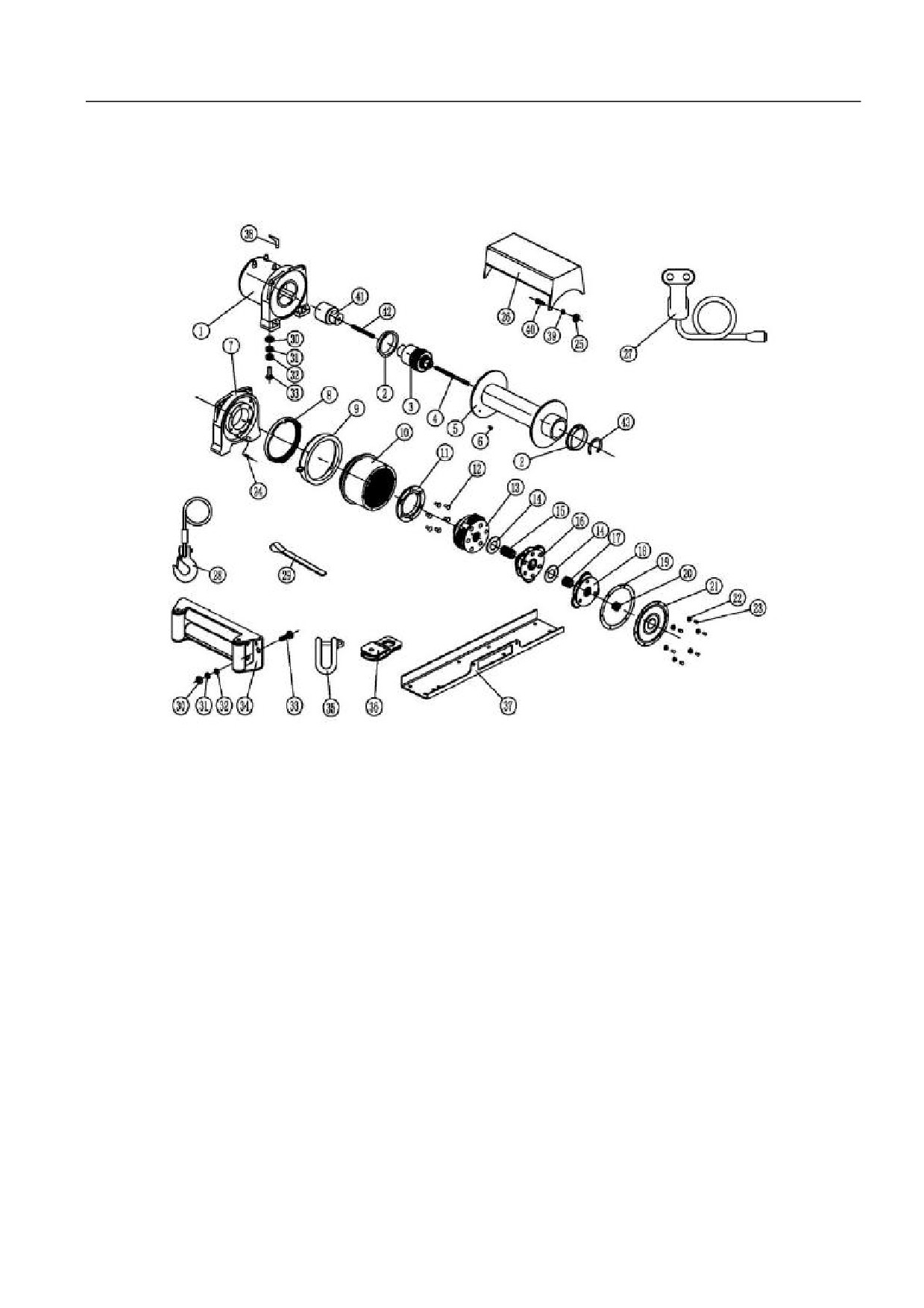

Схема устройства лебедки
13
Технические данные и спецификации
Спецификация лебедки
Поз.
№ детали
Описание
Количество
1
810500-N
Узел подшипника стороны двигателя
1
2
810009-N
Втулка - барабан
2
3
810600-NA
Узел тормоза / вала
1
4
810013-NA
Шестигранный вал II
1
5
810900-NA
Узел барабана
1
6
810012
Болт M6×10
1
7
810020-N
Концевой подшипник
1
8
810018-N
Запорное кольцо
1
9
810017-N
Кулачковое кольцо
1
10
810016-N
Зубчатый венец
1
11
810015-N
Крепежное кольцо
1
12
810014
Болт M6×20
6
13
810300-N
Выходной узел водила
1
14
810030
Шайба
2
15
810011-N
Выходная солнечная шестерня
1
16
810200-N
Узел промежуточного водила
1
17
810009-NA
Промежуточная солнечная шестерня
1
18
810100-NA
Входной узел водила
1
19
810003-N
Прокладка
1
20
810006-N
Входная солнечная шестерня
1
21
810002-N
Крышка корпуса редуктора
1
22
300003
Пружинная шайба Φ5
6
23
810001
Винт M5×12
6
24
810019
Пружина
6
25
810026
Гайка M6
4
26
810600A
Узел соленоида
1
27
810800A
Узел выключателя
1
28
810400
Кабель в комплекте
1
29
300900
Фиксатор
1
30
810024
Гайка M10
6
31
810023
Плоская шайба Φ10
6
32
810022
Стопорная шайба Φ10
6
33
810021
Болт M10×35
6
34
811000
Направляющие ролики
1
35
811200
Серьга
1
36
811100
Тросовой блок
1
37
810028
Монтажная пластина
1
38
810025-N
Крышка разъема
3
39
810032
Плоская шайба Φ6
4
40
810027
Болт M6×25
4
41
810033
Муфта двигателя
1
42
810034
Шестигранный вал I
1
43
810035
Крепежное кольцо 50
1
14
Поиск и устранение неисправностей
Поиск и устранение неисправностей
Проблема
Возможная причина
Способ устранения
Неправильно подключен узел
Полностью вставьте узел
выключателя
выключателя в разъем.
Неплотные соединения кабелей
Затяните гайки на клеммах.
аккумулятора
Обстучите электромагнитный
клапан для восстановления
Электромагнитный клапан
работоспособности. Подключите
функционирует неправильно
напряжение 12 В непосредственно
к клеммам катушки: щелчок
Двигатель не
свидетельствует о срабатывании
вращается
Неисправен узел выключателя
Замените узел выключателя.
Проверьте напряжение на якоре
при нажатом выключателе. Если
Неисправен двигатель
напряжение есть, замените
двигатель.
Дайте воде стечь и просушите.
Включайте двигатель в работу
Попадание воды в двигатель
кратковременно до полного
высыхания.
Установите муфту в положение
Двигатель вращается,
СОЕДИНИТЬ. Если проблема
но барабан не
Муфта не включена
остается, для ремонта необходимо
вращается
обратиться к квалифицированному
технику.
Аккумулятор разряжен - зарядите.
Следствие использования лебедки
при выключенном автомобильном
Недостаточный ток или
Двигатель работает
двигателе (параметры
напряжение
аккумулятора должны
медленно или не
соответствовать, как минимум, 650
развивает момента
CCA)
Ослаблены или окислены клеммы
Очистите, затяните или замените.
аккумулятора.
Чрезмерно длительная работа
Обеспечивайте периодическое
Перегрев двигателя
лебедки
охлаждение лебедки
Обстучите электромагнитный
клапан для восстановления
Двигатель вращается
Неисправен или залип соленоид
работоспособности.
только в одном
Отремонтируйте или замените
направлении
электромагнитный клапан.
Неисправен узел выключателя
Замените узел выключателя.
15
Гарантийные обязательства
Гарантийные обязательства
Естественный износ
Для нормального функционирования лебедки
ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ НА 1 ГОД
периодически требуется замена деталей и
Компания ООО «ГазЭлектроСоюзª
техническое обслуживание. Настоящая гарантия не
предоставляет гарантию сроком 1 год
покрывает ремонт в случаях, когда естественный
с ограничениями со дня продажи. Настоящие условия
износ привел к выходу из строя и полному
действительны с 1 декабря 2009 г.
исчерпанию ресурса детали или оборудования в
целом.
Условия предоставления гарантии
Компания ООО «ГазЭлектроСоюзª
Установка, эксплуатация и техническое
подтверждает гарантию на основании
обслуживание
заполненного гарантийного талона и
Настоящая гарантия неприменима и не будет
копии кассового чека из любого центра продаж в
покрывать расходы на детали и трудозатраты, если
качестве подтверждения
обнаружится, что лебедку использовали не по
покупки.
назначению, пренебрегали ее обслуживанием,
если она побывала в аварии, если допускали
Гарантия на ремонт/замену
эксплуатацию с нарушением установленных
ГЭС гарантирует покупателю
режимов, допускали перегрузку с выходом за
бесперебойную работу механических
пределы установленных параметров, внесли
агрегатов и электрооборудования в
изменения в ее конструкцию или неверно
течение одного (1) года со дня
установили. Настоящей гарантией не покрываются
приобретения (90 дней в случае
расходы на текущее техническое обслуживание.
эксплуатации в коммерческих или
промышленных целях). Расходы на
Прочие исключения
транспортировку изделия для ремонта
Настоящая гарантия не распространяется на: трос
или замены в рамках данной гарантии
лебедки, косметические дефекты, такие как
берет на себя покупатель. Гарантия
дефекты лакокрасочного покрытия, наклеек и т.д.
распространяется только на первого
Дополнительное оборудование, например, чехлы
покупателя и не может передаваться
для хранения.
следующему владельцу.
Производитель не несет ответственности за выход
оборудования из строя в результате стихийных
Не возвращайте оборудование в ту розничную
бедствий и других форс-мажорных обстоятельств.
организацию, где осуществлялась покупка
Проблемы, возникшие вследствие использования
Свяжитесь с Технической службой
не оригинальных деталей.
ГЭС, чтобы получить техническую
консультацию по телефону или
Ограничения по косвенным гарантийным
электронной почте. При невозможности
обязательствам и последующему ущербу
устранения неисправности компания
Компания ООО «ГазЭлектроСоюзª не принимает
ГЭС, на свое усмотрение, берет на себя
на себя обязательств по компенсации временных
оценку, ремонт или замену неисправных
потерь, материального ущерба при использовании
деталей или узлов в Сервисном центре
продукции, расходов по транспортировке, а также
ГЭС. Компания ГЭС присвоит вам личный
других сопутствующих или последующих видов
номер для гарантийного обслуживания,
ущерба, возникшего при использовании данной
зафиксируйте его для последующего
лебедки.
обращения. Ремонт или замена без
соответствующего оформления или вне
На устройство, предоставленное взамен
условий сертифицированного ремонт-
изначально приобретённого, распространяются те
ного предприятия не покрываются
же условия гарантии, с даты продажи изначально
настоящими гарантийными
приобретенного устройства.
обязательствами.
Контактная информация
Исключения из гарантии
Настоящая гарантия не покрывает следующие виды
Адрес :
ремонта и узлы оборудования:
ООО «ГазЭлектроСоюзª
192298 г.Санкт-Петербург
Гарантийный срок по устройству, предоставленному в
Пр. 9 Января, д.3 к.1
качестве замены, рассчитывается от даты
приобретения оригинального устройства.
Служба поддержки потребителей
Пн-Пт 10:00-17.00
Тел.: 8-800-333-21-13
Звонки по России БЕСПЛАТНЫЕ
16



















///////////////////////////////////////
