АВТОМОБИЛЬНЫЕ ЛЕБЕДКИ T-MAX СО СТАЛЬНЫМ ТРОСОМ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ





ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
ЭЛЕКТРИЧЕСКИХ ЛЕБёДОК
СОДЕРЖАНИЕ
§ 1. Приобретение лебёдки
2
§ 2. Техника безопасности при работе с лебёдкой
3
§ 3. Правила эксплуатации
6
§ 4. Хранение и транспортировка
8
§ 5. Установка, подключение и техническое ОБСЛУЖИВАНИЕ
9
§ 6. Гарантийные обязательства
11
1
Уважаемый покупатель!
лагодарим Вас за приобретение электрической лебёдки, специально предназначенной для
Б
установки на Ваш автомобиль, квадроцикл или снегоход. Коллектив разработчиков надеется,
что это устройство, необходимое в хозяйстве настоящего путешественника, рыбака и охотника,
надолго станет Вашим надёжным помощником.
Перед установкой и началом эксплуатации лебёдки внимательно изучите данную ин-
струкцию. Ознакомьте с ней всех, кто будет эксплуатировать устройство. Лебёдка является
сложным механизмом, неправильная эксплуатация которого может привести к его выходу из
строя, повреждениям техники и тяжелым травмам находящихся поблизости людей. Наруше-
ние правил установки, эксплуатации и технического обслуживания, изложенных в данной
инструкции, влечёт за собой снятие изделия с гарантии.
Неукоснительно соблюдайте требования техники безопасности при работе с лебёдкой.
От этого могут зависеть жизнь и здоровье Вас и окружающих.
В целях улучшения качества продукции разработчики и производители автомобильных
лебёдок оставляют за собой право вносить изменения в их конструкцию. Некоторые детали и
узлы могут отличаться от указанных в данной инструкции.

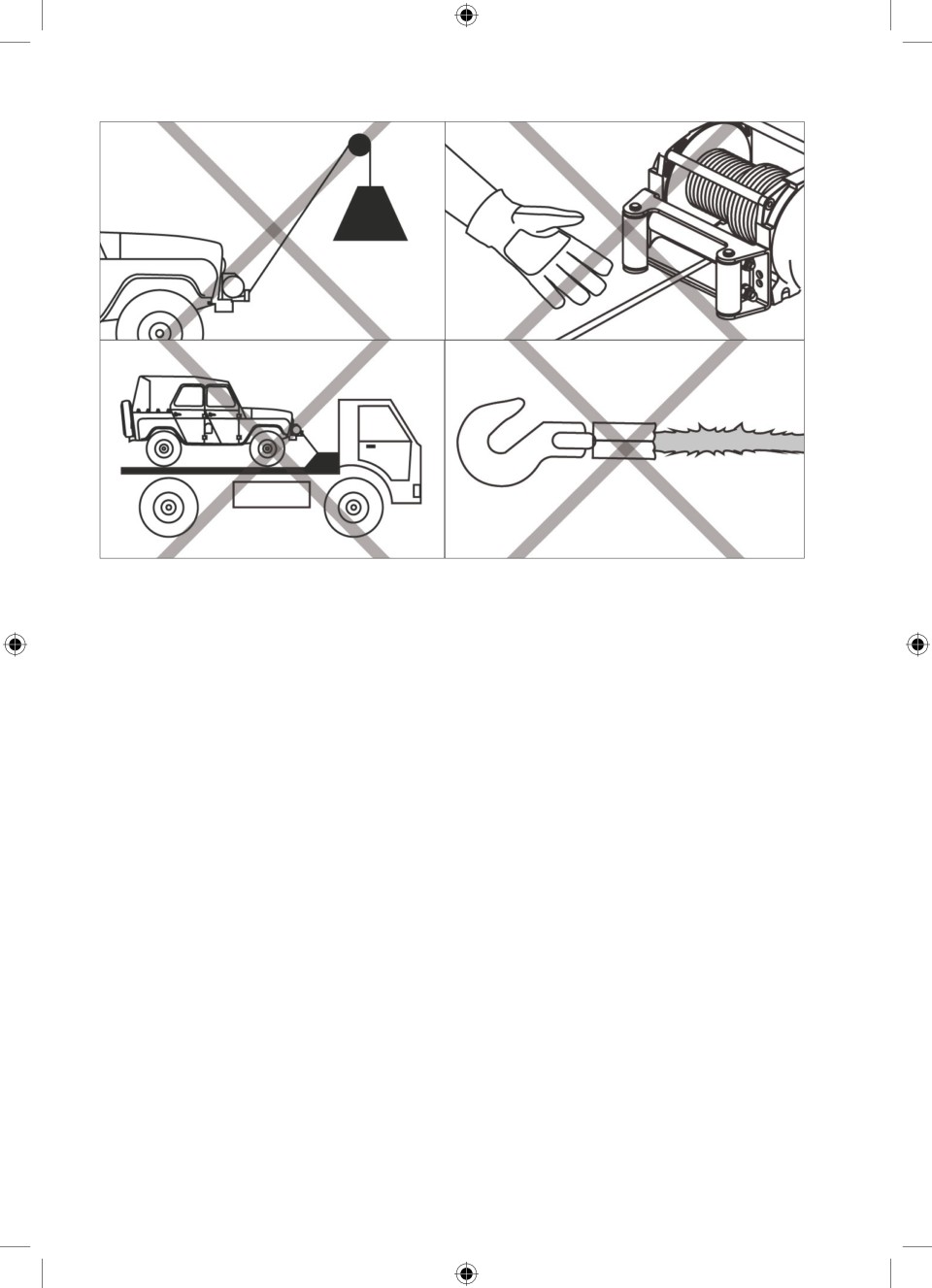

Автомобильные и АТВ лебёдки являются исключительно тяговыми устройства-
ми. Они ни в коем случае не предназначены для подъёма грузов или людей и
удержания их на весу! Не экономьте на жизни и здоровье себя и окружающих.
Используйте для подъёма специальные крановые и лифтовые механизмы необ-
ходимой грузоподъёмности, предназначенные для подобной эксплуатации.
Автомобильные и АТВ лебёдки не предназначены для работы со снежным отвалом.
Автомобильные и АТВ лебёдки не предназначены для работы под водой.
Автомобильные и АТВ лебедки не предназначена для работы на эвакуаторах.
§ 1. П р и о б р е т е н и е л е б ё д к и
роверьте правильность заполнения и наличие штампов в гарантийном талоне. Внимательно
П
сверьте серийный номер устройства. Вместе с продавцом проверьте комплектность:
Инструкция
1 шт
Провода подключения
1 к-т
Лебёдка
1 шт
Направляющие троса
Трос
1 шт
(клюз или ролики)
1 шт
Крюк
1 шт
Набор крепежа
1 к-т
Блок и пульт управления
1 шт
Убедитесь в отсутствии механических повреждений деталей и комплектующих.
2
Таблица максимальных тяговых усилий лебедок
Максимальное тяговое усилие развивается на первом слое намотки троса на барабан,
при полностью заряженных аккумуляторных батареях автомобиля.
Лебедки для АТВ:
Автомобильные лебедки:
Модель
Тяговое усилие
Модель
Тяговое усилие
ATW PRO 2500
2500 lbs / 1150 кгс
ATW PRO 6000
6000 lbs / 2720 кгс
ATW 2500
2500 lbs / 1150 кгс
ATW 6000
6000 lbs / 2720 кгс
ATW PRO 3500
3500 lbs / 1590 кгс
EW-6500 Off-Road Improved
6500 lbs / 2950 кгс
ATW 3500
3500 lbs / 1590 кгс
EW-8500 Off-Road Improved
8500 lbs / 3860 кгс
ATW PRO 4500
4500 lbs / 2040 кгс
HEW-8500 X-Power
8500 lbs / 3860 кгс
ATW 4500
4500 lbs / 2040 кгс
EW-9500 Off-Road Improved
9500 lbs / 4310 кгс
ATW PRO 6000
6000 lbs / 2720 кгс
HEW-9500 X-Power
9500 lbs / 4310 кгс
ATW 6000
6000 lbs / 2720 кгс
EWI-10000 Outback Integrated
10000 lbs / 4530 кгс
EW-11000 Off-Road Improved
11000 lbs / 4985 кгс
EWI-12000 Outback Integrated
12000 lbs / 5440 кгс
EW-12500 Off-Road Improved
12500 lbs / 5665 кгс
HEW-12500 X-Power
12500 lbs / 5665 кгс
EW-15000 Outback
15000 lbs / 6800 кгс
§ 2. Техника безопасности
при работе с лебёдкой
аботая с лебёдкой, всегда соблюдайте требования техники безопасности. Их нарушение
Р
может привести к причинению вреда жизни и здоровью людей, выходу лебёдки из строя,
повреждению Вашего и окружающих транспортных средств и порче чужого имущества.
Категорически запрещается:
Использовать лебёдку для удержания Вашего транспортного средства на платформе авто-
эвакуатора при движении.
Буксировать, и тем более выдёргивать рывком при помощи троса лебёдки любое транс-
портное средство или груз вне зависимости от его массы.
Эксплуатировать лебёдку в случае, если она неисправна (в том числе при появлении посто-
ронних звуков или запахов при эксплуатации), либо её трос и крюк имеют повреждения.
Использовать в качестве якоря кусты, сухие или гнилые деревья, деревья растущие на скло-
нах, телеграфные столбы, столбы высоковольтных линий и мачты освещения, опоры ин-
женерных сооружений, трубы водных, газовых и иных коммуникаций, дорожные знаки.
Крепить крюк лебедки за элементы рулевого управления, шасси, детали подвески и прочие
элементы транспортных средств.
Подносить руки к барабану работающей лебёдки.
Находиться внутри перемещаемого транспортного средства при работе на склоне.
Стоять рядом с натянутым тросом.
3
Начиная работу с лебёдкой, убедитесь, что элементы Вашей одежды не могут попасть в
движущиеся части лебёдки или зацепиться за трос. Застегните рукава, снимите свисающие
украшения, убедитесь в отсутствии болтающихся шнурков-застёжек. Если Вы носите длин-
ные волосы, используйте головной убор.

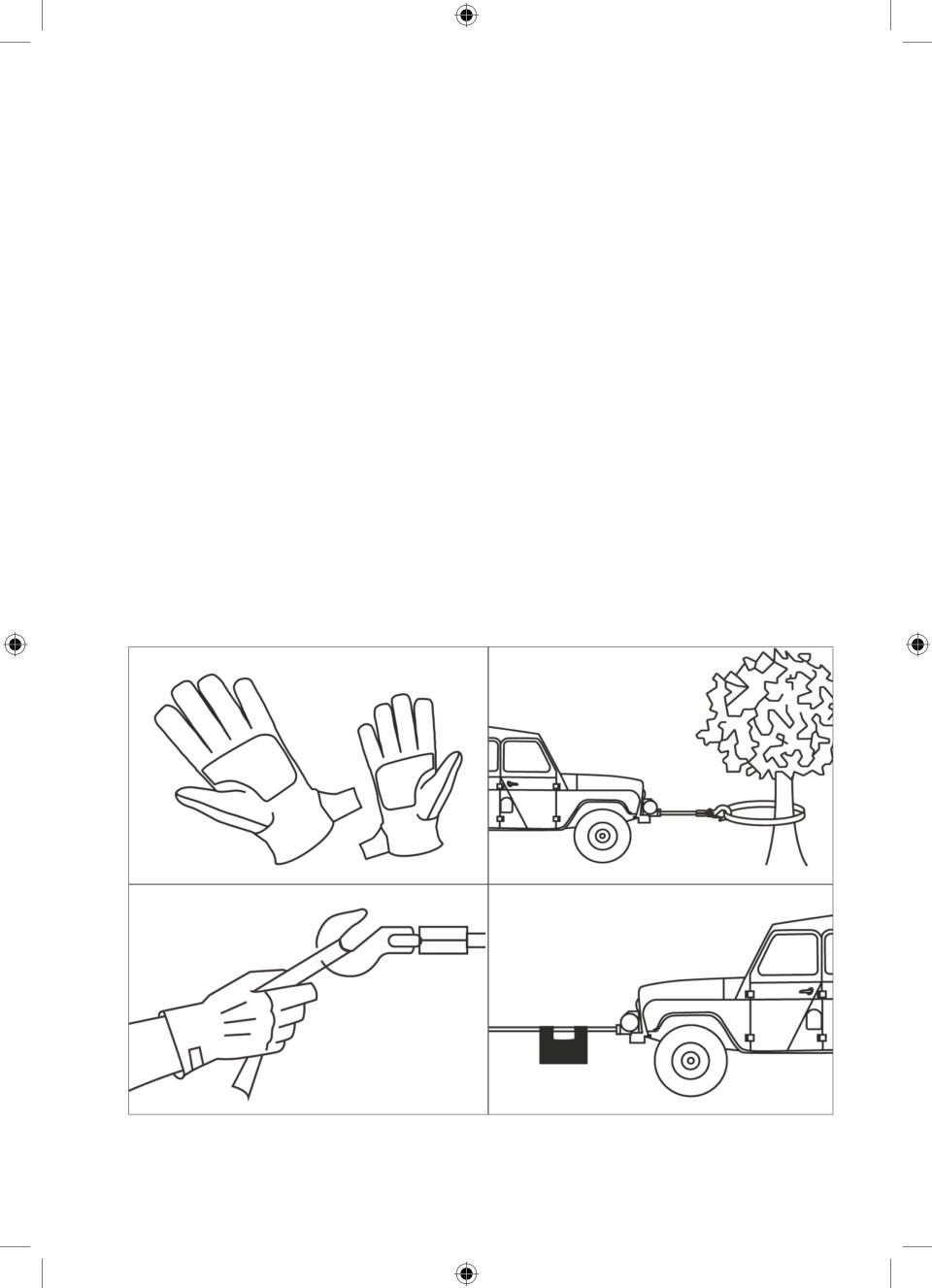

Для работы с лебёдкой обязательно надевайте обувь с нескользящей подошвой.
При работе с лебёдочным тросом всегда используйте перчатки из толстой кожи.
При работе с лебёдкой на скользком грунте, на заболоченных участках местности, в горах,
на строительных объектах, во время спортивных соревнований и в других сложных условиях
настоятельно рекомендуется защитить голову специальной каской или шлемом.
Если у Вас есть помощник, проверьте его одежду и снаряжение, ознакомьте его с требова-
ниями техники безопасности и не начинайте работу, не убедившись, что он, так же как и Вы,
находится в безопасной зоне.
Всегда используйте корозащитную стропу, даже если в качестве якоря используются кам-
ни, бетонные блоки или другие подобные предметы.
При размотке троса всегда оставляйте на барабане лебёдки не менее пяти витков.
Убедитесь в отсутствии людей и животных в радиусе, превышающем длину размотанного
участка троса не менее чем в полтора раза. В случае внезапного появления живых существ в
опасной зоне немедленно прекратите работу.
При работе с тросом не подносите руки к направляющим троса работающей лебёдки бли-
же, чем на 50 см. Ни в коем случае не подносите руки к барабану работающей лебёдки. При
укладке троса не держите его за крюк, используйте специальную ленту.
При работе лебёдки не подходите к натянутому тросу, не поправляйте натянутый трос ру-
кой или ногой. Не приближайтесь и не подносите руки к натянутому тросу вплоть до полной
остановки электродвигателя лебёдки.
4
Убедитесь в надёжности якоря, за который крепите трос. Не крепите трос за кусты, сухие
или гнилые деревья, деревья растущие на склонах, телеграфные столбы, столбы высоковольт-
ных линий и мачты освещения, опоры инженерных сооружений, трубы водных, газовых и
иных коммуникаций, дорожные знаки.
В случае возникновения необходимости закрепить трос за транспортное средство (напри-
мер, при эвакуации другого автомобиля, работе с блоком усиления и т.п.), крепите крюк ле-
бёдки только за предназначенные для этого буксировочные проушины или крюки. Убедитесь
в их надёжности. Не крепите крюк лебёдки за элементы рулевого управления, шасси, детали
подвески и прочие элементы транспортного средства.
Если Вы собираетесь переместить при помощи лебёдки другое транспортное средство, то
убедитесь, что тормозная система Вашего автомобиля или АТВ может удержать его от качения
навстречу перемещаемому транспортному средству. Если тормозная система не справляется,
зафиксируйте свое транспортное средство крепкой стропой за дерево или другой автомобиль.
На случай возможного обрыва троса всегда используйте специальный тросогаситель.
Если такового нет, поместите на середину натягиваемого троса тяжёлую куртку, резиновый
коврик или другой подобный мягкий и тяжёлый предмет.
При работе лебёдки не стойте перед транспортным средством. Расположитесь около его
борта так, что бы в случае обрыва троса Вас максимально защищал кузов автомобиля.
При работе на склонах убедитесь в отсутствии людей, животных, других транспортных
средств в зоне возможного скатывания Вашего автомобиля или АТВ назад. При необходи-
мости страхуйте перемещаемый автомобиль стропой и (или) противооткатными башмаками.
Нельзя находиться внутри перемещаемого транспортного средства. В случае обрыва троса
5
тормозная система может не удержать автомобиль или АТВ от скатывания вниз, поэтому от-
кройте окно со стороны рулевого колеса и направляйте транспортное средство снаружи. Не
надейтесь на свою ловкость и возможность выпрыгнуть из летящего с обрыва автомобиля!
После окончания работы с лебёдкой трос должен быть полностью намотан на барабан, а
переключатель свободной размотки переведён в положение «Разблокировано». Отключите и
уберите пульт лебёдки. Силовой плюс (+) питания лебёдки должен быть отключён от плюсо-
вой (+) клеммы аккумулятора.
§ 3. П ра в и л а э кс п л уата ц и и
аждый раз перед началом работы проводите осмотр лебёдки и транспортного средства,
К
на котором она установлена, а так же другого транспортного средства, которое вы хоти-
те переместить. Если указанные ниже неисправности будут обнаружены, примите меры к их
устранению до начала работы.
Техническое состояние лебёдки
Если трос или крюк лебёдки имеют повреждения, немедленно замените их целиком. Убеди-
тесь, что трос и крюк надёжно закреплены.
Если трос намотан на барабане неравномерно, обязательно перемотайте его до начала ра-
боты лебёдки под нагрузкой.
Электрические соединения должны быть правильно подключены, надёжно затянуты и не
иметь следов окисления на контактах. Провода должны быть уложены аккуратно, не иметь по-
вреждений, а их изоляция не должна перетираться о детали автомобиля и лебёдки.
Площадка, на которой установлена лебёдка, должна быть ровной, не иметь трещин, пе-
рекосов и других механических повреждений. Все болты крепления должны быть надёжно
затянуты. Эксплуатация лебёдки в случае нарушения плоскости (возникновения перекоса)
установочной площадки не допускается.
Тормозной механизм лебёдки должен быть исправен. Проверьте его, вытягивая трос с ба-
рабана. В положении рукоятки свободной размотки «Разблокировано» барабан лебёдки дол-
жен свободно вращаться, в положении «Заблокировано» тормоз должен надёжно удерживать
барабан от вращения.
Техническое состояние Транспортного средства
Силовые элементы транспортного средства, на которых закреплена установочная площадка
для лебёдки, а также сама эта площадка не должны иметь деформаций, трещин, перекосов,
других повреждений и должны обладать достаточным запасом прочности.
Транспортное средство должно быть укомплектовано аккумуляторной батареей, рекомен-
дованной заводом-изготовителем автомобиля. Генератор автомобиля должен быть исправен.
Перед началом работы убедитесь, что аккумуляторная баратея полностью заряжена. Эксплуа-
тация лебёдки под нагрузкой при разряженной батарее не допускается.
На перемещаемом транспортном средстве должны быть надежно закреплены буксировоч-
ные проушины, выдерживающие предполагаемую нагрузку.
Техническое состояние ходовой части перемещаемого транспортного средства не должно
мешать его свободному движению накатом.
6
Работа с лебёдкой
Ручная размотка троса с барабана лебёдки производится в положении переключателя режи-
мов размотки «Разблокировано», размотка и намотка троса при помощи двигателя лебёдки
производится в положении переключателя «Заблокировано». Размотка троса любыми иными
способами (например, другим транспортным средством) не допускается в любом из режимов.
При полной размотке троса оставляйте на барабане лебёдки не менее пяти витков.
Перед включением электродвигателя лебёдки обязательно переведите переключатель ре-
жимов размотки в положение «Заблокировано». Убедитесь, что он полностью включился.

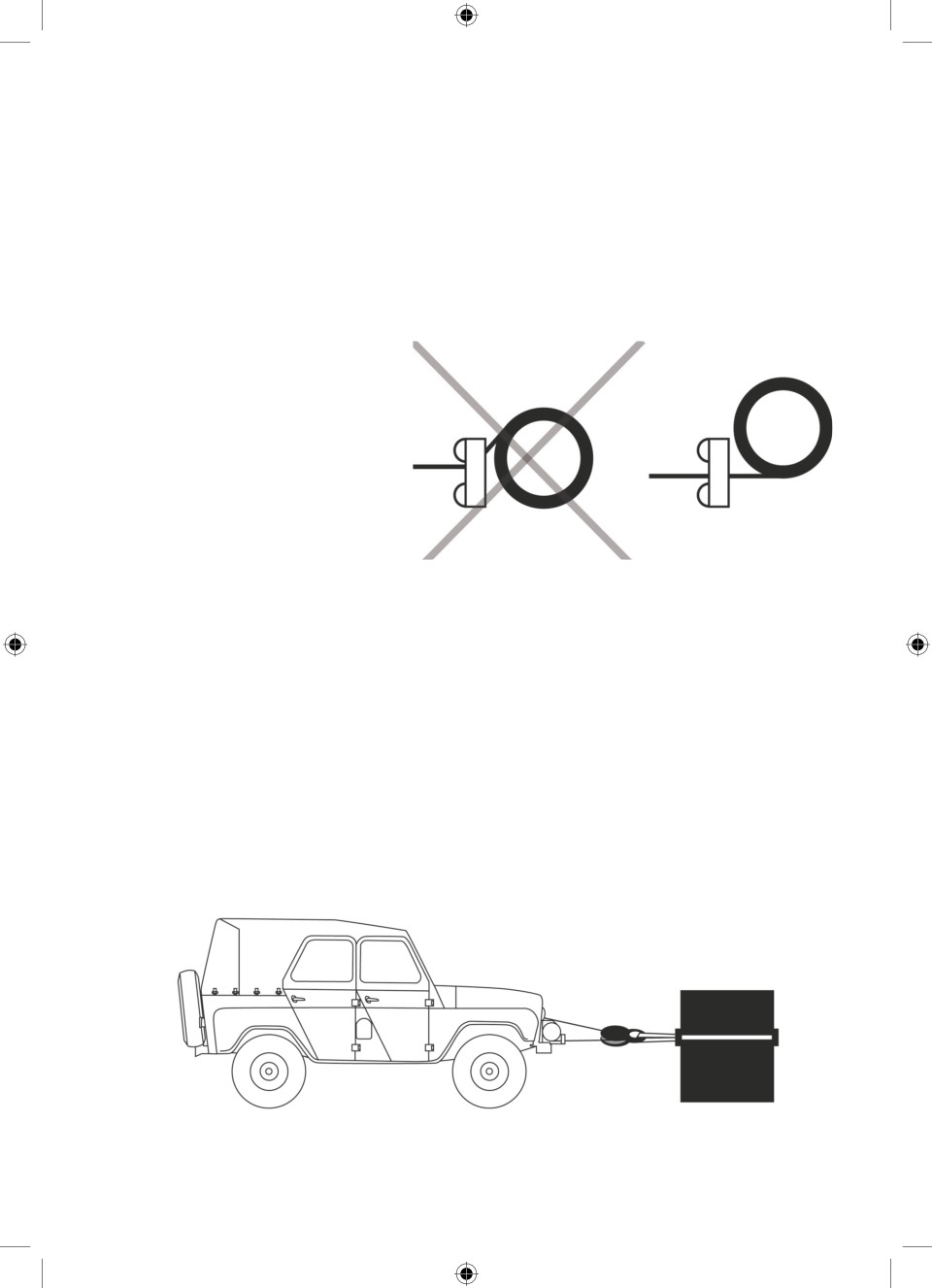

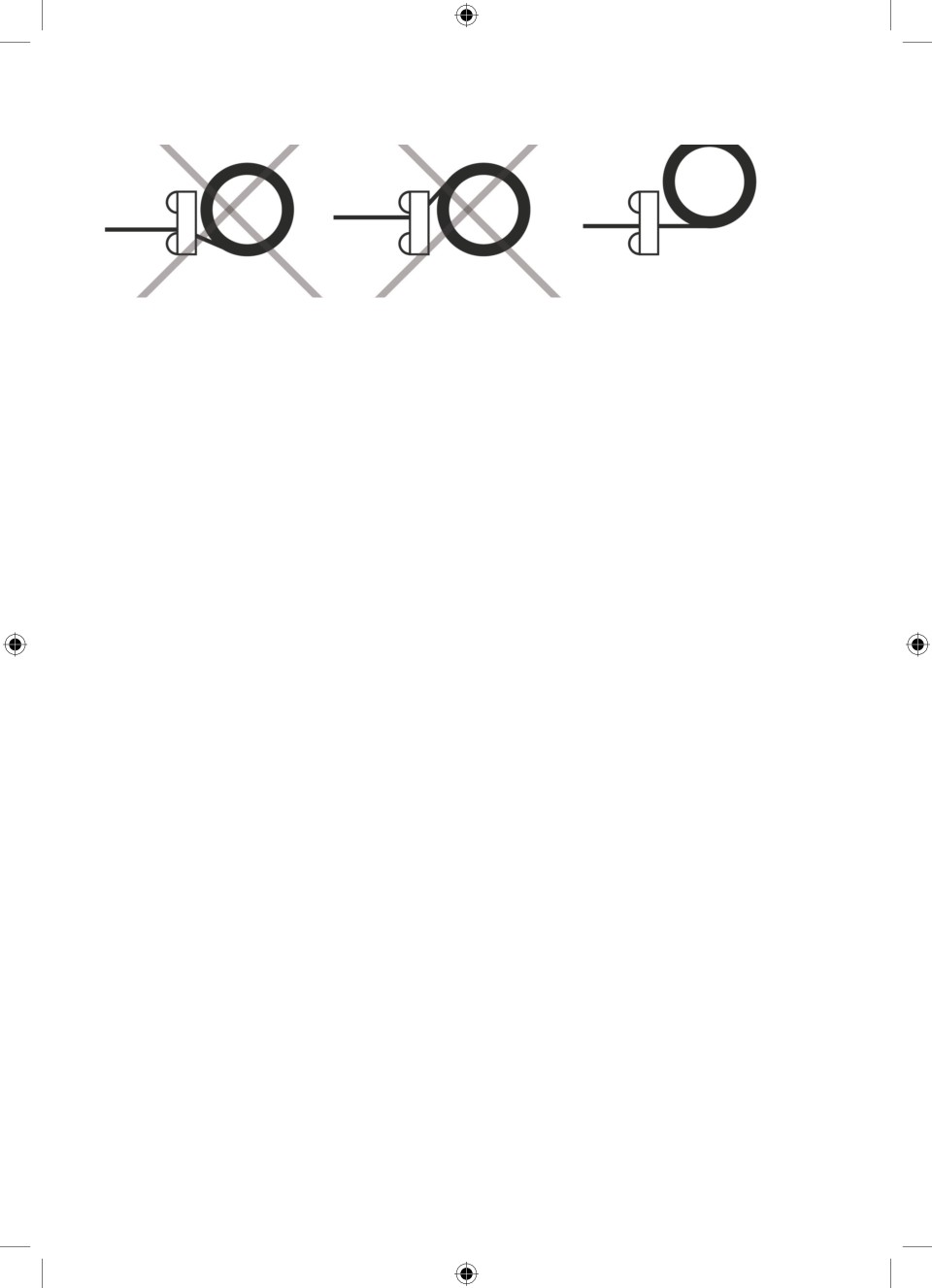

Трос лебёдки в натянутом состоянии должен быть максимально параллелен земле. Если трос
на якоре будет находиться ниже уров-
ня барабана лебёдки, то сопротивле-
ние движению возрастёт. Если трос
на якоре будет находиться выше уров-
ня барабана, увеличиваются вероят-
ность повреждения якоря (например
дерево может быть выкорчевано или
сломаться).
Не допускайте намотки троса
на барабан в обратную сторо-
ну!
Следите за правильной намоткой троса. Неравномерная намотка может привести к выхо-
ду лебёдки из строя. Если трос начал наматываться на барабан неравномерно, прекратите на-
мотку, ослабьте трос и поправьте его. Для равномерной укладки свободного троса на барабан
слегка натягивайте трос рукой, защищенной толстой кожаной перчаткой.
Запрещается переключать режимы размотки при натянутом тросе. Если возникла необхо-
димость воспользоваться ручной размоткой, сначала ослабьте трос при помощи электродвига-
теля. После ослабления троса убедитесь, что автомобиль не откатывается назад.
Не допускайте перегрева электродвигателя лебёдки. Если он стал горячим на ощупь, пре-
кратите работу и дайте ему остыть.
При преодолении бродов избегайте работы лебёдки под водой. Не допускайте длитель-
ного пребывания лебёдки в воде. После преодоления водных преград обязательно проведите
внеочередное техническое обслуживание.
Следите, чтобы нагрузка на лебёдку не превышала значений, указанных в ее технических харак-
теристиках (см. таблицу на стр. 3). Если нагрузка выше допустимой, используйте блок усиления.
После окончания работы с лебёдкой полностью намотайте трос на барабан, после чего
7
переключатель размотки переведите в положение «Разблокировано». Отключите и уберите
пульт лебёдки. Отключите силовой плюс (+) питания лебёдки от клеммы аккумулятора или
полностью силовые цепи питания лебёдки.
Неправильная эксплуатация влечёт за собой снятие лебёдки с гарантии.
Неправильная эксплуатация может стать причиной выхода лебёдки из строя,
порчи имущества, а также травм и человеческих жертв.
§ 4. Хранение и транспортировка
Хранение лебёдки, установленной
на Транспортном средстве
В то время, когда лебёдка не используется, её красный силовой кабель питания (+) должен
быть обязательно отключён от плюсовой (+) клеммы аккумуляторной батареи. Обязательно
использование специального размыкателя (отключателя плюса), не требующего для выключе-
ния и включения применения гаечных ключей или других инструментов.
Для защиты лебёдки и её троса от негативных воздействий окружающей среды используйте
специальный защитный чехол из материалов, не препятствующих вентиляции. Допускается ис-
пользование чехлов из плотной ткани и натуральной кожи. Использование чехлов (или пред-
метов их заменяющих) из материалов, препятствующих доступу и оттоку воздуха (например,
полиэтилен , различные кожзаменители), не допускается.
При мойке транспортного средства убедитесь, что красный силовой кабель (+) питания ле-
бёдки отключен от аккумуляторной батареи. Избегайте попадания на лебёдку и её трос моющих
средств и воды под высоким давлением. Обязательно предупредите об этом сотрудников авто-
мойки! При необходимости на время мойки закройте лебёдку плотным непромокаемым чех-
лом. Мойка внешних частей лебёдки производится вручную, протиранием влажной тряпкой.
Хранение пульта лебёдки
Храните пульт лебёдки в месте, изолированном от попадания воды, технических жидко-
стей и масел, отдельно от инструмента, ножей и ножниц, запчастей и других подобных
предметов, способных повредить пульт и его провод.
Хранение лебёдки отдельно от Транспортного
средства
При перевозке лебёдки в багажнике или кузове транспортного средства надежно зафикси-
руйте лебёдку на полу прочными стропами. Не перегибайте на излом провода лебёдки, в том
числе и провод пульта. Следите, чтобы при транспортировке провода не были повреждены.
Категорически запрещается переносить снятую с транспортного средства лебёдку за трос или
пульт.
Снятую с транспортного средства лебёдку и её комплектующие держите в сухом прове-
триваемом помещении вдали от агрессивных сред. Не допускайте её попадания под атмос-
ферные осадки.
8
§ 5. Установка, подключение
и Техническое обслуживание
ебёдка — сложное техническое устройство. Установка, подключение, регулярное техни-
Л
ческое обслуживание и ремонт лебёдки должны осуществляться только квалифициро-
ванным персоналом в сертифицированных сервисных центрах.
Неправильная установка лебёдки на транспортное средство влечёт за со-
бой снятие изделия с гарантии, а также может привести к выходу лебёдки
из строя, повреждению транспортного средства и окружающих предметов,
пожару, травмам и человеческим жертвам.
Лебёдка должна быть закреплена во всех предусмотренных точках крепления при помощи
крепежа (болтов, гаек и гроверных шайб), входящего в комплект поставки лебёдки и указанно-
го в спецификации. Весь крепеж должен быть надежно затянут. При необходимости (напри-
мер, сильные вибрации дизельных двигателей способствуют ослаблению затяжки крепежа)
используйте клей для резьбовых соединений. Фиксация крепежа при помощи сварки не до-
пускается.
Автомобильные лебёдки должны быть установлены на специальной установочной пло-
щадке или в (на) специальном бампере промышленного производства, предусматривающем
монтаж лебёдки. Все требования производителя изложенные в инструкциях по установке та-
ких изделий должны быть соблюдены. Если установочная площадка была изготовлена само-
стоятельно, она должна быть выполнена из ровной стальной плиты толщиной не менее 6 мм.
Деформация площадки (нарушение привалочной плоскости) и, как следствие, перекос узлов
лебёдки недопустим.
Элементы конструкции транспортного средства, на которые монтируется установочная
площадка, должны обладать достаточным запасом прочности и способны выдержать нагрузку,
превышающую максимальную тягу, развиваемую лебёдкой. Оптимальным местом крепления
в зависимости от конструкции автомобиля являются лонжероны рамы или несущего кузова.
Запрещается монтаж установочной площадки в местах расположения так называемых зон
деформации при дорожно-транспортном происшествии, предусмотренных изготовителем
транспортного средства. Установочная площадка должна крепиться к силовым элементам ав-
томобиля не менее чем 4мя болтами М10, по два болта с каждой стороны. Лебёдка не должна
соприкасаться с деталями автомобиля. Минимально допустимое расстояние от лебёдки до де-
талей автомобиля должно быть не менее 1см с каждой из сторон. Расстояние между силовыми
контактами электродвигателя лебёдки и деталями автомобиля должно быть не менее 2,5 см.
Должен быть обеспечен свободный доступ к переключателю режимов свободной размотки. В
случае необходимости допускается перенос переключателя с разворотом редуктора относи-
тельно опоры до 90 градусов в каждую сторону с частичной разборкой лебёдки.
Лебёдки для АТВ (квадроциклы, снегоходы и т.п) устанавливаются на стальные площадки
промышленного производства толщиной не менее 3 мм только в места предусмотренные за-
водом изготовителем, согласно инструкции к транспортному средству.
Автомобильные и АТВ лебёдки не предназначены для установки на эвакуаторы.
9
Установка роликов
Подключение лебедки
При подключении лебёдки плюсовой силовой кабель должен быть подключен к плюсовой
клемме аккумулятора через специальный размыкатель (отключатель плюса). Категорически
запрещается использование лебедки с плюсовым силовым кабелем, подключенным на-
прямую к источнику питания.
Минусовой силовой кабель необходимо подключить непосредственно к минусовой клемме
аккумулятора. Не допускается подключать минусовой кабель лебёдки ни к каким элементам
кузова, рамы, шасси или электропроводки автомобиля, кроме минусовой клеммы аккумуля-
тора.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Лебёдка — сложное техническое устройство, состоящие из различных узлов, требующих пери-
одической проверки и регулярного обслуживания. Проверку технического состояния необхо-
димо проводить самостоятельно каждый раз перед началом работы. Техническое обслуживание
необходимо проводить в авторизованных производителем сервисных центрах не реже одного
раза в 12 месяцев, а при интенсивной эксплуатации не реже одного раза в 6 месяцев.
Если лебёдка находилась под водой даже незначительное время, либо есть подозрение на
попадание в её узлы жидкости или абразивов, а также при возникновении посторонних шумов,
запахов или перебоев в работе необходимо незамедлительно провести внеплановое техническое
обслуживание.
Порядок проведения обязательных работ по техническому обслуживанию лебёдки:
1. Полное отключение электропитания лебёдки от аккумуляторной батареи и демонтаж
устройства с автомобиля.
2. Проверка состояния электропроводки и электрических контактов в блоке управления.
3. Демонтаж и проверка состояния троса лебёдки, его крюка, проверка состояния мест задел-
ки троса. В случае необходимости - замена троса и крюка на новые.
4. Мойка и очистка лебёдки от внешних загрязнений.
5. Разборка лебёдки на основные агрегаты: электродвигатель с боковиной, барабан, привод-
ной вал, редуктор с боковиной.
6. Проверка состояния и чистка электромотора и его деталей - статора, ротора, щёточного
узла, опорных подшипников ротора.
7. Проверка состояния опорных втулок-подшипников барабана.
8. Проверка состояния приводного вала.
9. Полная разборка редуктора и тормозного механизма, мойка и дефектовка деталей тормоза
и редуктора, замена смазки на новую.
10
10. Замена повреждённых или сильно изношенных деталей лебёдки на новые.
11. Сборка и установка лебёдки.
§ 6 . Га ра н т и й н ы е о б я з ат е л ь с т в а
Уважаемый покупатель!
Выражаем благодарность за Ваш выбор, гарантируем высокое качество и безупречное
функционирование данного изделия при соблюдении правил его эксплуатации и регулярно-
сти технического обслуживания. Гарантийные обязательства составлены на основании дей-
ствующего законодательства Российской Федерации.
Правила гарантийного обслуживания и предоставления гарантии
Гарантийный срок исчисляется со дня передачи товара потребителю и составляет 12 месяцев.
Условия предоставления гарантийного обслуживания:
1. Наличие правильно оформленного продавцом гарантийного талона, содержащего се-
рийный номер изделия и дату продажи.
2. Наличие документов, подтверждающих приобретение товара
(товарная накладная).
3. Изделие, предоставляемое для гарантийного обслуживания, должно быть чистым и
полностью комплектным.
Утраченный гарантийный талон восстановлению не подлежит, копия не действительна.
Основания для отказа в предоставлении гарантийного обслуживания:
1. Нарушения потребителем правил установки, эксплуатации, хранения или транспортиров-
ки, повлекшиe за собой выход изделия или его комплектующих из строя.
2. Использование изделия не по назначению.
3. Неквалифицированный ремонт или внесение несанкционированных изготовителем кон-
структивных или технических изменений.
4. Наличие признаков попадания внутрь жидкостей, абразивных материалов, посторонних
предметов, продуктов жизнедеятельности животных.
5. Наличие внешних механических повреждений. В том числе повреждений, вызванных при-
ложением излишней нагрузки к узлам лебедки.
6. Невыполнение требований по техническому обслуживанию.
7. Использование нестандартного оборудования (блок и пульт управления, а также их дета-
ли; трос, направляющие; кабели и провода подключения).
8. Наличие незаверенных исправлений на документах.
9. Наличие на изделии признаков высокотемпературного воздействия.
Гарантия не распространяется на следующие детали:
Направляющие троса, трос лебёдки, крюк лебёдки.
Условия гарантийного обслуживания не предусматривают мойку и техническое
обслуживание изделия.
Данная гарантия действует только на территории Российской Федерации.
Гарантийное обслуживание изделия осуществляется только в авторизованных
производителем сервисных центрах.
11
ГАРАНТИЙНЫЙ ТАЛОН
ПРОИЗВОДИТЕЛЬ
T-MAX
МОДЕЛЬ
ДАТА ПРОДАЖИ
СЕРИЙНЫЙ НОМЕР
ПРОДАВЕЦ
Электролебедка.ру
АДРЕС
МО, г.Мытищи, Ярославское шоссе, д.118Б
ТЕЛЕФОН
+7 (495) 125-05-45
место печати
12
оТМЕТКИ О ПРОВЕДЕНИИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
№1 дата
№2 дата
сервис-центр
сервис-центр
место печати
место печати
№3 дата
№4 дата
сервис-центр
сервис-центр
место печати
место печати
№5 дата
№6 дата
сервис-центр
сервис-центр
место печати
место печати
№7 дата
№8 дата
сервис-центр
сервис-центр
место печати
место печати
№9 дата
№10 дата
сервис-центр
сервис-центр
место печати
место печати
13



















///////////////////////////////////////
