Жидкостные предпусковые подогреватели - отопители Thermo Top Evo. Руководство по установке на автомобили платформы MQB
Жидкостные предпусковые
подогреватели - отопители
Thermo Top Evo
Руководство по установке
на автомобили платформы MQB
VW Golf VII / Golf VII Sportsvan
/ Passat / Skoda Superb
Начиная с 2013 / 2015 модельного года
(с бензиновым и дизельным двигателями)
Только с левосторонним расположением руля
ВНИМАНИЕ!
Предупреждение:
Неправильная установка или ремонт оборудования "Вебасто" может вызвать
возгорание или привести к выделению смертельно ядовитого оксида углерода.
Это может вызвать тяжелые последствия, вплоть до смертельных.
Для установки и ремонта оборудования "Вебасто" необходимы специальные
знания и оборудование для получения которых следует пройти техническое
обучение, пользоваться технической документацией, специальным инструментом
и принадлежностями.
НИКОГДА не пытайтесь устанавливать или ремонтировать оборудование
"Вебасто", если Вы не прошли успешно соответствующее обучение и/или не
располагаете необходимой для надлежащего производства указанных работ
технической документацией, инструментами и принадлежностями.
ВСЕГДА следуйте инструкциям по установке и ремонту фирмы "Вебасто", прежде
всего специальным предупреждениям и другим выделенным указаниям.
Фирма "Вебасто" не принимает на себя ответственность за неисправности и
повреждения, произошедшие вследствие установки или ремонта оборудования
"Вебасто", произведенного с отклонением от приведенных здесь указаний.
DR_Tr+_280716
Оглавление
1. Допущенные модификации
2
2. Введение
3
3. Перечень необходимого оборудования для установки
4
4. Общие указания по монтажу
5
5. Предварительные работы
5
6. Расположение отопителя и прочих элементов
6
7. Подготовка электрических систем
6
8. Расположение элементов электрооборудования
8
9. Подключение электровентилятора
9
10. Установка таймера MultiControl Car
10
11. Установка приёмника Telestart и ThermoCall
12
12. Подготовка места установки подогревателя
14
13. Подготовка подогревателя
14
TSI и TDI 4WD
15
TDI 2WD
16
14. Установка подогревателя
18
15. Топливная система
19
TSI
21
TDI 2WD VW Passat / Skoda Superb
24
TDI 4WD VW Passat / Skoda Superb
26
TDI Golf VII / Golf VII Sportsvan
29
16. Контур системы охлаждения
33
TSI
33
TDI 2WD
38
TDI 4WD и 1,6TDI
41
17. Завершающие операции
44
Руководство пользователя
48
1. Допущенные модификации
Производитель
Модель
Код модели
Год
Идент. № ЕС
Volkswagen
Passat
3C / 3G
2015
e1 * 2001 / 116 * 0307 * 37
Volkswagen
Passat Variant
3C / 3G
2015
e1 * 2001 / 116 * 0307 * 37
Двигатель
Тип
Коробка
Мощность
Мощность
Рабочий
Код
топлива
передач
(КВт)
(л.с.)
объём
двигателя
(cm³)
1.4 TSI
Бензин
МКП 6
110
150
1395
CZEA
2.0 TDI
Дизель
DSG
110
150
1968
CRLB
2.0 TDI
Дизель
DSG
140
190
1968
DDAA
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
2
Производитель
Модель
Код модели
Год
Идент. № ЕС
Volkswagen
Golf VII
AU
2013
e1 * 2007 / 46 * 0623 * ...
Volkswagen
Golf VII Variant
AU
2013
e1 * 2007 / 46 * 0627 * ...
Двигатель
Тип
Коробка
Мощность
Мощность
Рабочий
Код
топлива
передач
(КВт)
(л.с.)
объём
двигателя
(cm³)
1.2 TSI
Бензин
МКП 5
63
86
1197
CJZB
1.2 TSI
Бензин
МКП 6
77
105
1197
CJZA
1.4 TSI
Бензин
DSG
90
122
1395
CMBA/CUKA
1.4 TSI
Бензин
МКП 6
90
122
1395
CMBA/CXSA
1.4 TSI
Бензин
МКП 6
103
140
1395
CHPA
1.4 TSI
Бензин
DSG
103
140
1395
CPTA
1.6 TDI
Дизель
МКП 5
77
105
1598
CLHA
1.6 TDI
Дизель
МКП 6
81
110
1598
CRKB
2.0 TDI
Дизель
DSG
110
150
1968
CRBC
Производитель
Модель
Код модели
Год
Идент. № ЕС
Volkswagen
Golf VII Sportsvan
AUV
2014
e1 * 2007 / 46 * 0627 * ...
Двигатель
Тип
Коробка
Мощность
Мощность
Рабочий
Код
топлива
передач
(КВт)
(л.с.)
объём
двигателя
(cm³)
1.2 TSI
Бензин
МКП 5
63
86
1197
CJZB
1.4 TSI
Бензин
DSG
92
125
1395
CZCA
1.6 TDI
Дизель
МКП 5
81
110
1598
CRKB
1.6 TDI
Дизель
МКП 6
81
110
1598
CRKB
2.0 TDI
Дизель
DSG
110
150
1968
CRLB
Производитель
Модель
Код модели
Год
Идент. № ЕС
Skoda
Superb
3T / 3V
2015
e11 * 2001 / 116 * 0326 * ...
Двигатель
Тип
Коробка
Мощность
Мощность
Рабочий
Код
топлива
передач
(КВт)
(л.с.)
объём
двигателя
(cm³)
1.2 TSI
Бензин
МКП 5
63
86
1197
CJZB
1.4 TSI
Бензин
DSG
92
125
1395
CZCA
1.6 TDI
Дизель
МКП 5
81
110
1598
CRKB
1.6 TDI
Дизель
МКП 6
81
110
1598
CRKB
2.0 TDI
Дизель
DSG
110
150
1968
CRLB
2. Введение
Настоящее Руководство по установке имеет рекомендательный характер и относится к
автомобилям платформы MQB (допущенные модификации см. выше), начиная с 2013 / 2015
модельного года. Предполагается, что в конструкцию автомобиля не были внесены такие
технические изменения (в т.ч. путем установки дополнительного оборудования), которые могли бы
повлиять на описанный ниже порядок установки. В противном случае, в зависимости от
модификации и оснащения, порядок установки может отличаться от описанного в настоящем
Руководстве.
Описание этапов установки в настоящем Руководстве представляет собой, как правило, их
графическое (фото) изображение с комментариями, расположенными строго слева от них. Номера
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
3
дополнительных компонентов, приведенные в комментариях и как правило указанных стрелками
можно найти в разделе «перечень необходимого для установкиª.
Настоящее Руководство не может являться основанием для предъявления каких-либо
гарантийных претензий.
Вне зависимости от модификации и оснащения обязательны к исполнению Инструкции
фирмы «Вебастоª по эксплуатации, установке, обслуживанию и ремонту подогревателей
серии Thermo Top, а также общетехнические правила и указания производителя
автомобиля.
3. Перечень необходимого оборудования для установки
Предпусковой подогреватель
Наименование
Номер по каталогу Webasto
Количество
Отопитель
Thermo Top EVO 5 кВт, бензиновый
1318019
1
Thermo Top EVO 4 кВт, бензиновый
1318017
1
Thermo Top EVO 5 кВт, дизельный
1318020
1
Thermo Top EVO 4 кВт, дизельный
1318018
1
Органы управления
Наименование
Идент. №
Кол-во
Минитаймер MultiControl Car
9029783
1
+ рамка (для VW Passat)
9030077
1
и / или
Тelestart Т91
9028761
1
и / или
Thermo Call TC4 Entry
9032129
1
и / или
Thermo Call TC4 Advanced
9032141
1
Дополнительно
Номер по каталогу
Количество
Количество
Наименование
Webasto
для TSI
для TDI
Шланг ⌀18
1319455
1
1
Термозащита шланга (1200мм)
1322406
1
1
Пластина монтажная (комплект 10 шт.)
9007918
0,3
0,3
PWM GW
1321108
1
1
Кронштейн 250х100
70937030201
1
1
Штуцер угловой 18х18 (комплект 5шт.)
1321082
0,4
0,2
Штуцер переходной 18х20 (компл. 10 шт.)
9005819
0
0,2
Хомут винтовой 16-27 (комплект 10 шт.)
9015918
0
0,2
1312785
Кольцо дистанционное
1
1
или 1320095
Хомут обрезиненный 48
1320135
3
3
Гайка М8
-
2
2
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
4
Специальный инструмент
Клещи для самозажимающихся (пружинных) хомутов
Клещи для защелкивающихся хомутов тип «Wª
Стриппер для снятия изоляции с проводов 0,2 - 6 мм²
Кримпер для опрессовки гильз, соединяющих провода диаметром 0,5 - 6 мм ²
Динамометрический ключ 0,5 -10 Нм
Струбцины для зажима трубопроводов охлаждающей жидкости
Набор для нарезания метрической резьбы
Комплект Webasto Thermo Test Diagnosis с актуальной версией ПО
4. Общие указания по монтажу
Все размеры приведены в мм.
Моменты затяжки
Момент затяжки монтажных саморезов отопителя 5х13 и шпилек отопителя = 8 Нм.
Момент затяжки монтажного самореза 5х15, крепящего прижимную пластину жидкостных
штуцеров = 7 Нм.
Все остальные резьбовые соединения затягиваются согласно инструкции завода-
изготовителя.
Время на монтаж
Время на монтаж оборудования зависит от опыта установщика, наличия и состояния инструмента
и оборудования для проведения монтажа, а также комплектации устанавливаемого оборудования.
Время на монтаж
8,5 н/ч
5. Предварительные работы
Рекомендуемое количество топлива при монтаже - ¼ бака. Слишком большое количество
топлива затрудняет монтаж, слишком малое - затрудняет проверку работоспособности
после монтажа.
При условии монтажа таймера или GSM-модуля необходимо согласовать с клиентом место
монтажа видимых элементов управления и индикации.
В моторном отсеке автомобиля
Сбросить давление в жидкостном контуре системы охлаждения
Отсоединить аккумуляторную батарею снять её
Снять площадку крепления АКБ
Снять воздушный фильтр двигателя вместе с воздуховодом
На кузове автомобиля
Обеспечить защиту поверхностей автомобиля, для которых существует риск быть
поврежденными в процессе монтажа. Использовать защитные накидки, малярный скотч
Открыть крышку топливного бака, провентилировать бак и снова закрыть крышку
Снять пластиковую обшивку днища (или защиту картера двигателя)
Снять пыльник топливного бака (при наличии)
Снять переднее правое колесо
Снять подкрылок переднего правого колеса
В салоне автомобиля
Снять перчаточный ящик
Снять накладку панели приборов со стороны водителя
Снять накладку над ногами пассажира
Снять обшивку стойки ветрового стекла со стороны водителя (для монтажа дистанционных
органов управления)
Снять подушку заднего ряда сидений
Получить доступ к сервисному люку топливного модуля
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
5

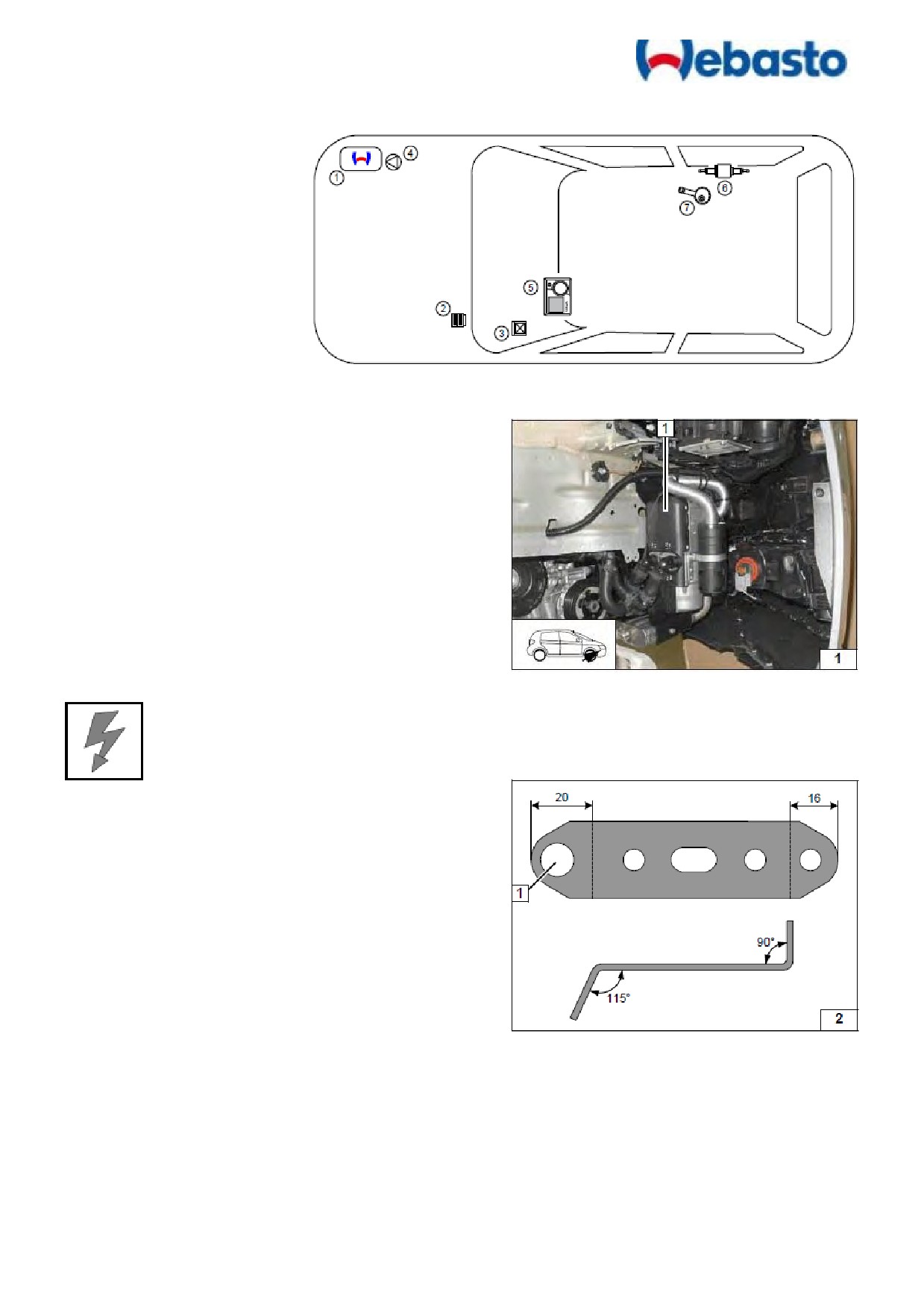

6. Расположение отопителя и прочих элементов
1) Подогреватель
2) Предохранители
силовые
3) Предохранители
в салоне
4) Жидкостной насос
5) MultiControl Car
6) Насос-дозатор
7) Топливозаборник
1 - расположение подогревателя
7. Подготовка электрических систем
Подготовить кронштейн.
Рассверлить отверстие 1 до 12,5мм.
Согнуть, как показано на рисунке.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
6

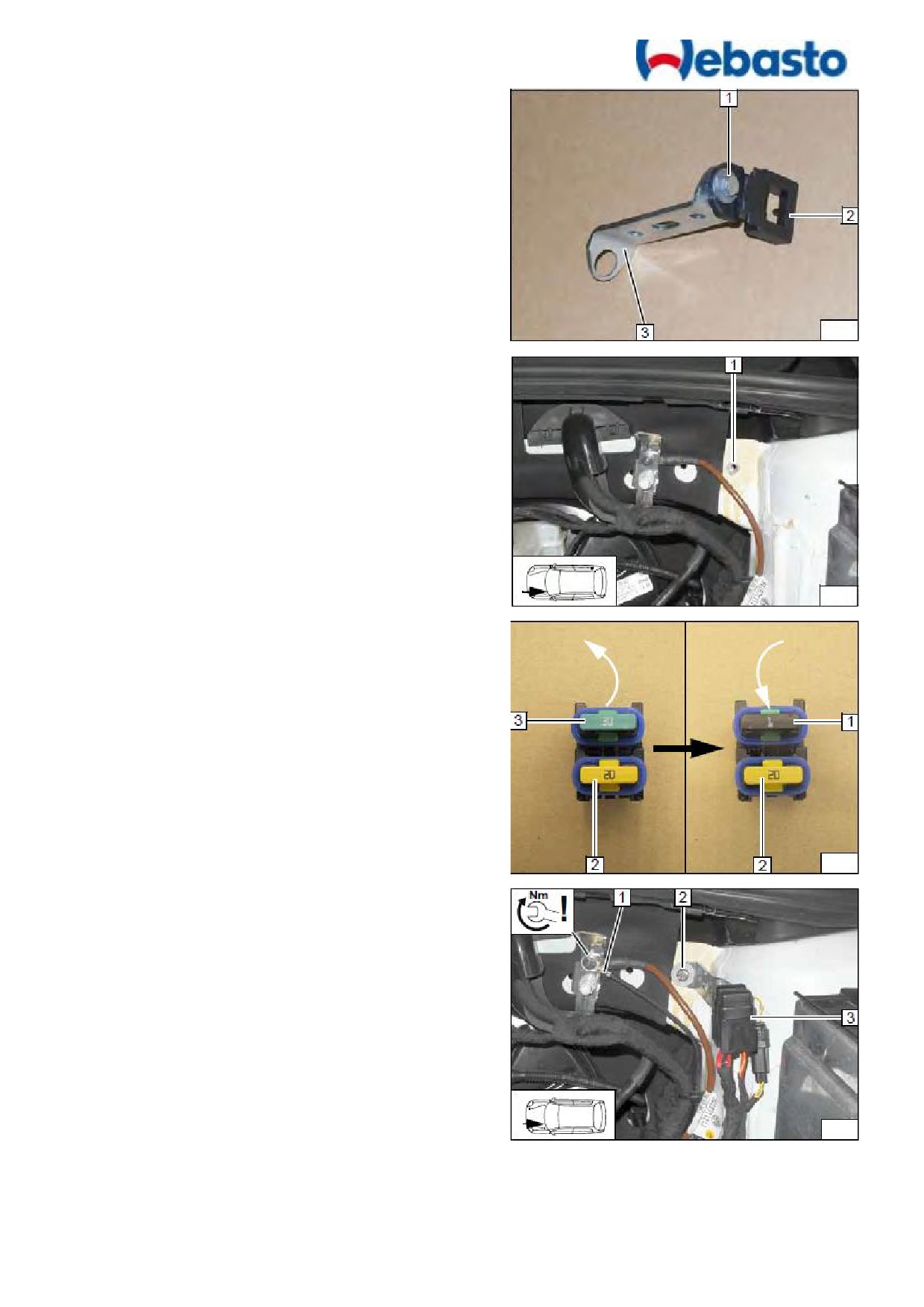

Закрепить на кронштейне
3 суппорт
2
колодки предохранителей под капотом.
1 - болт М5х16, гайка.
Рассверлить штатное отверстие до 9,1мм.
Расклепать закладную гайку 1.
Заменить предохранитель салона 1 на 1А.
2 - предохранитель подогревателя (20А).
Закрепить колодку предохранителей 3 с
помощью подготовленного кронштейна.
2 - болт М6х20
1 - крепление массы в штатной точке
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
7

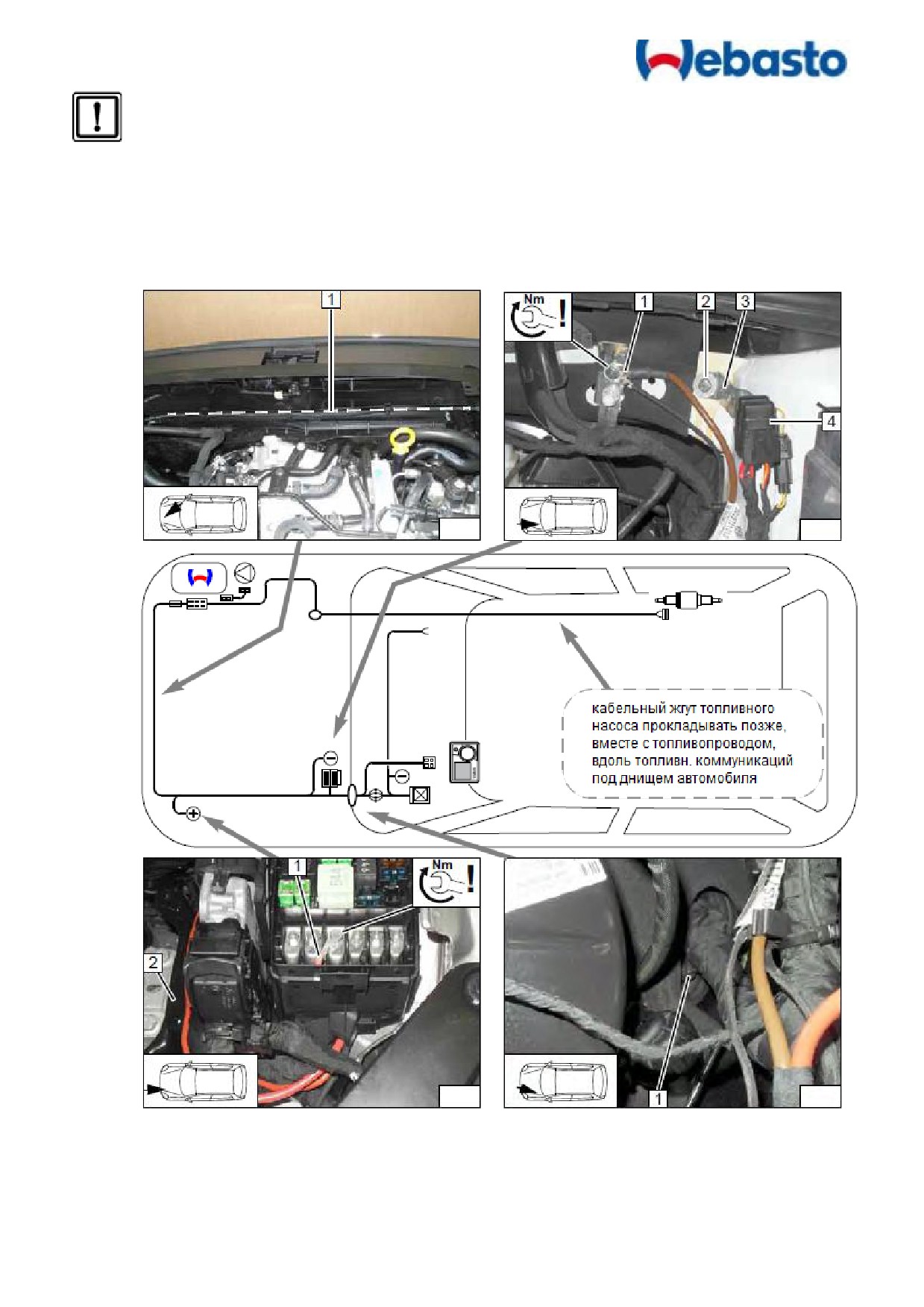

8. Расположение элементов электрооборудования
Прокладка жгута
Колодка предохранителей под капотом и
подключение массы.
Проложить жгут подогревателя под обивкой
вдоль линии 1 к месту установки подогревателя.
Заменить 30A предохранитель F2 на 1A.
Закреплять качельными стяжками.
1 Штатная точка подключения массы
2 M6x20 болт, гровер, шайба
3 Монтажная пластина
4 Предохранители F1 и F2

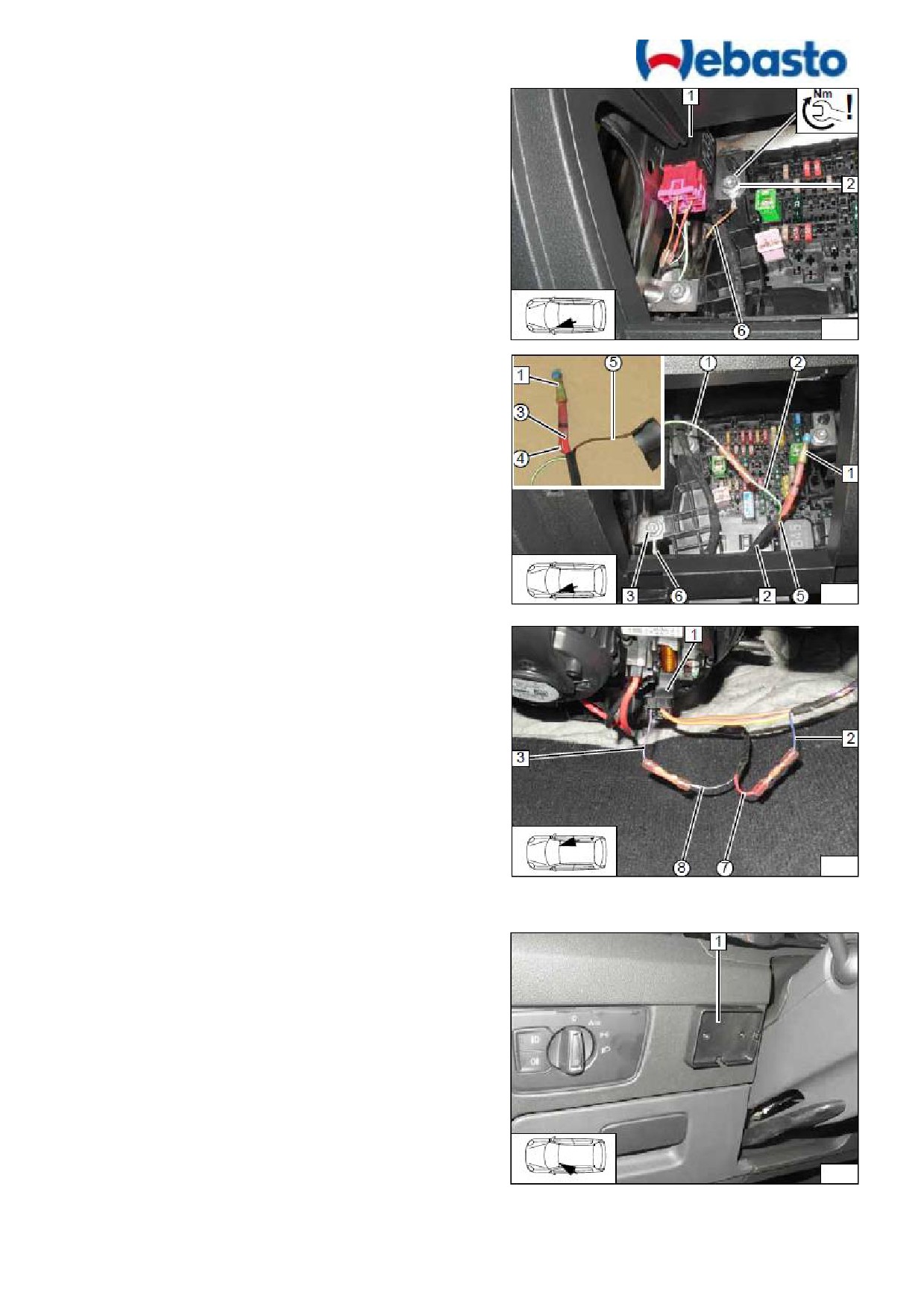

Провод питания
Проход в салон
1 Провод питания на распределителе
Вход в салон через резиновую заглушку 1.
2 Жгут в штатном канале
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
8

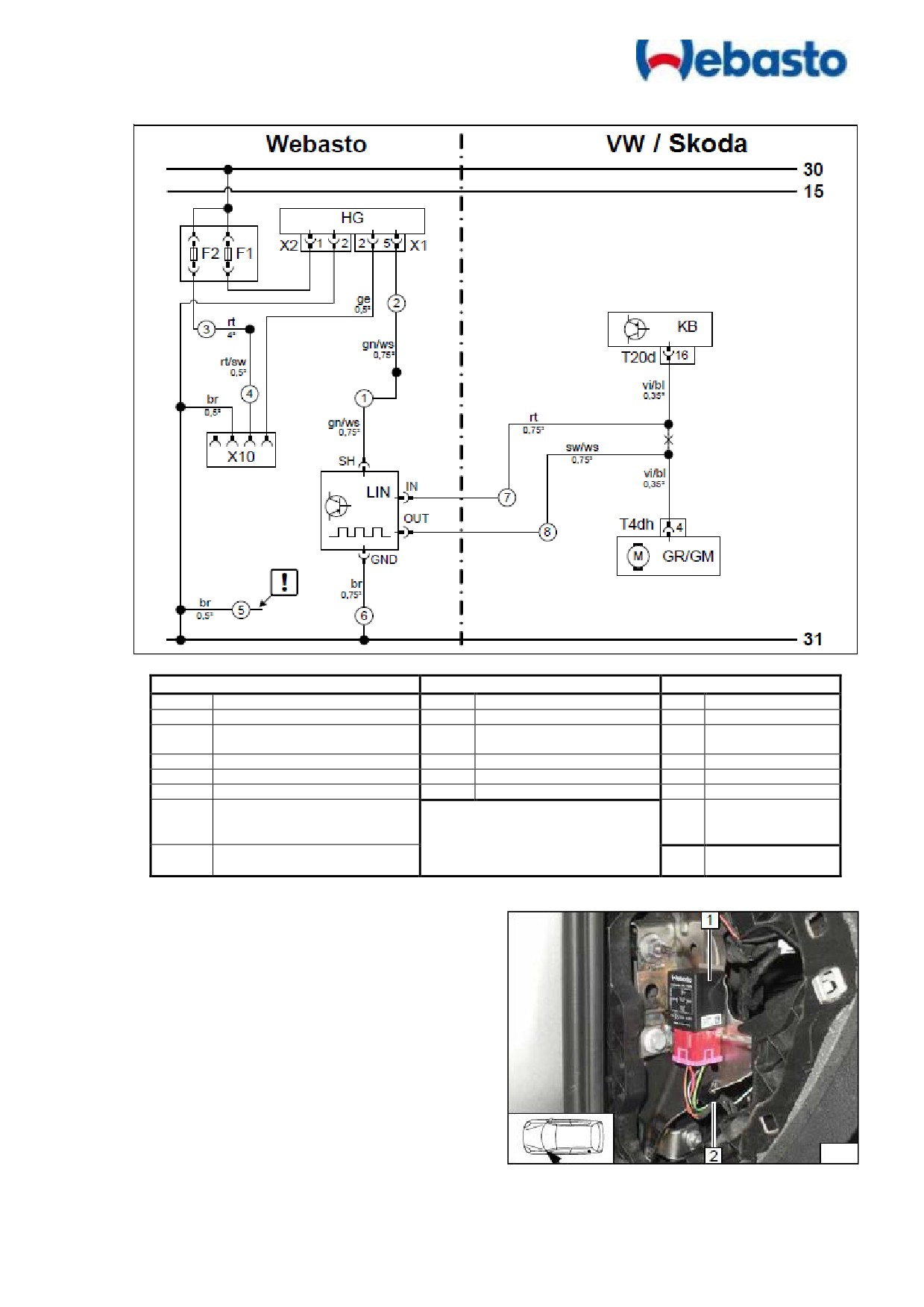

9. Подключение электровентилятора
Webasto
VW
Обозначения
TT-Evo
Подогреватель
KB
A/C control unit
rt
Красный
X1
6-контактный разъём
T20d
20 -конт. разъём KB
sw
Чёрный
GR/G
Блок управления скоростью
ge
Жёлтый
X2
2-контактный разъём
M
вентилятора
X10
4-контактный разъём
T4dh
4 -конт. разъём вентилятора
gn
Зелёный
K1
Реле вентилятора
br
Коричневый
F1
Предохранитель 20А
ws
Белый
Предохранитель 30А
bl
Синий
F2
Заменить на
Предохранитель 1А
Цвета проводов могут отличаться!
LIN
Модуль управления скоростью
Х
Место разреза
вентилятора
VW Passat
Закрепит LIN модуль 1 в салоне.
LIN модуль требует программирования!
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
9
VW Golf VII, VW Golf VII Sportsvan,
Skoda Superb
Закрепит LIN модуль 1 в салоне.
Подключить массу 2 модуля.
LIN модуль требует программирования!
Для всех автомобилей
2 - жгут, введённый в салон.
Соединить красный (rt) провод e с красно-
чёрным
(rt/sw) проводом P с помощью
термоусадочной трубки 1.
Коричневый (br) провод g заизолировать.
Соединить зелёно-белый (gn/ws) провод
d жгута 2 и зелёно-белый (gn/ws) провод M
жгута LIN модуля.
Подсоединить провод массы LIN модуля
h к терминалу 3 (только для Passat).
Подключение к 4-конт. разъёму T4dh/T4dc
модуля управления вентилятора 1.
2 Фиолетово-синий (vi/bl) провод от
разъёма T20b, контакт 16, блок управления
климат-контроля.
3 Фиолетово-синий (vi/bl) провод от 4-конт.
разъёма T4bg, контакт 4 GR/GM
S Красный (rt) провод от LIN-Gateway/IN
T Чёрно-белый (sw/ws) провод от LIN-
Gateway/OUT

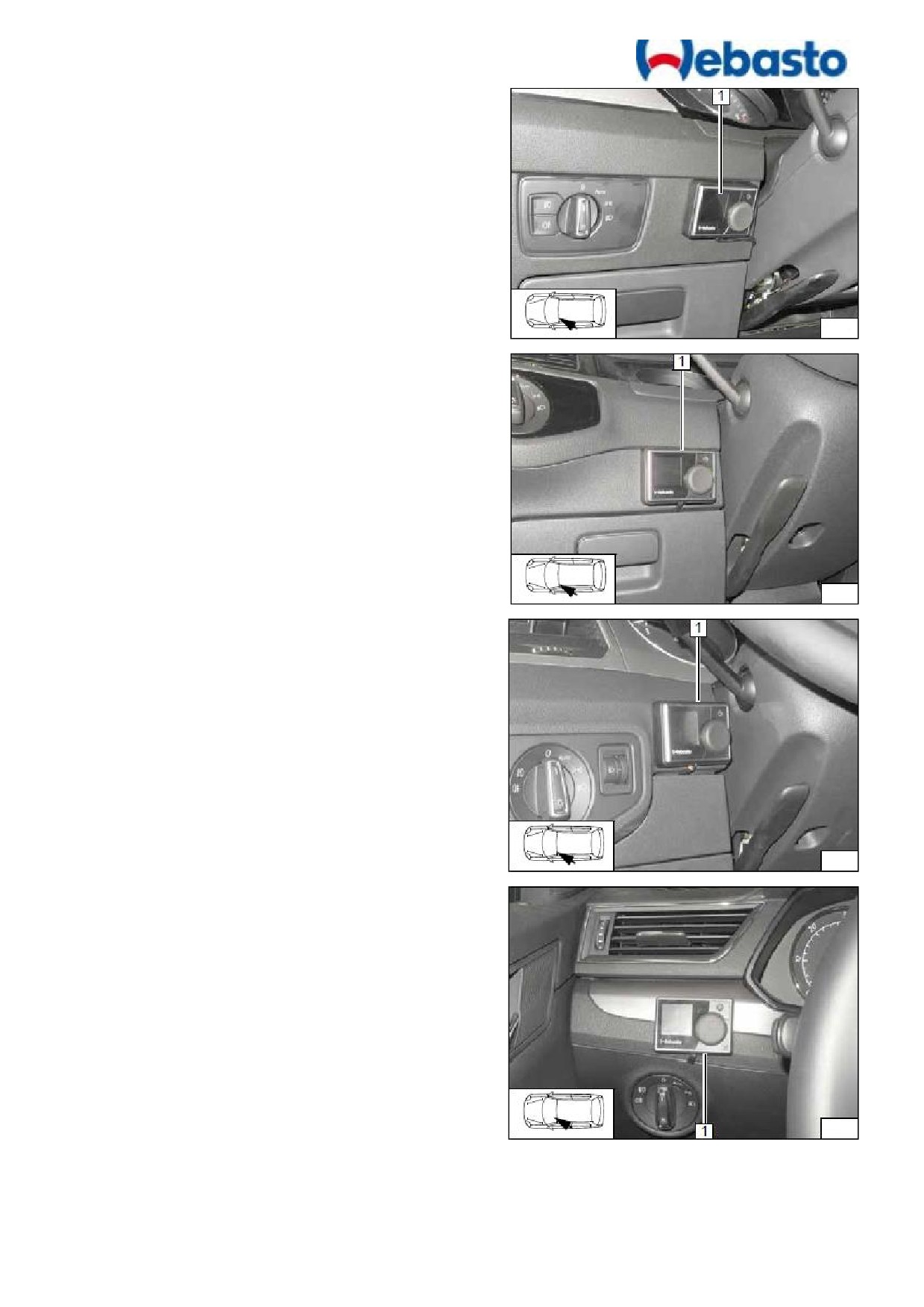

10. Установка таймера MultiControl Car
Место установки должно быть
согласовано с заказчиком!
VW Passat
1 - Вариант установки рамки
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
10
1 - Таймер MultiControl Car
VW Golf VII
1 - Таймер MultiControl Car
VW Golf VII Sportsvan
1 - Таймер MultiControl Car
Skoda Superb
1 - Таймер MultiControl Car
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
11

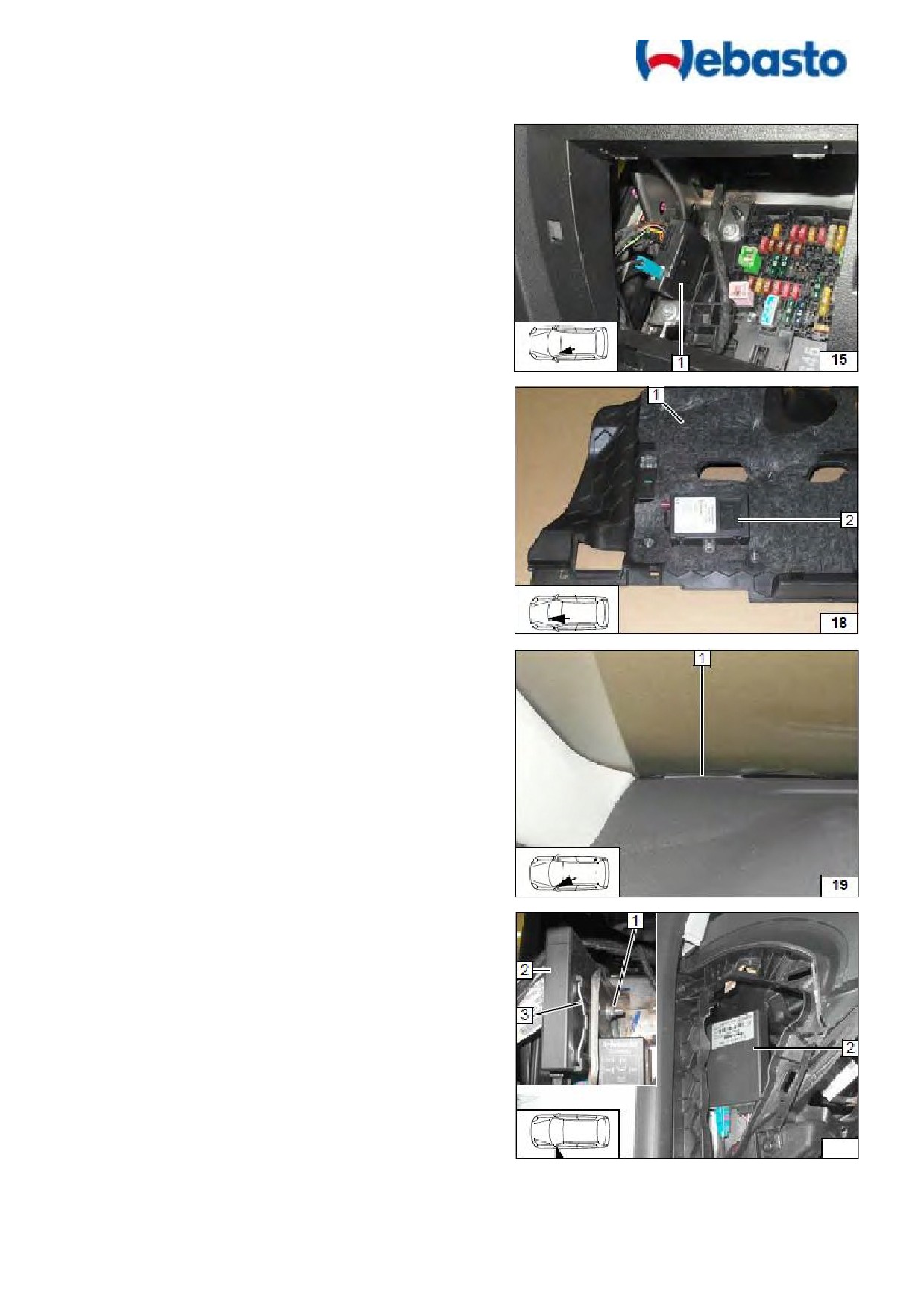

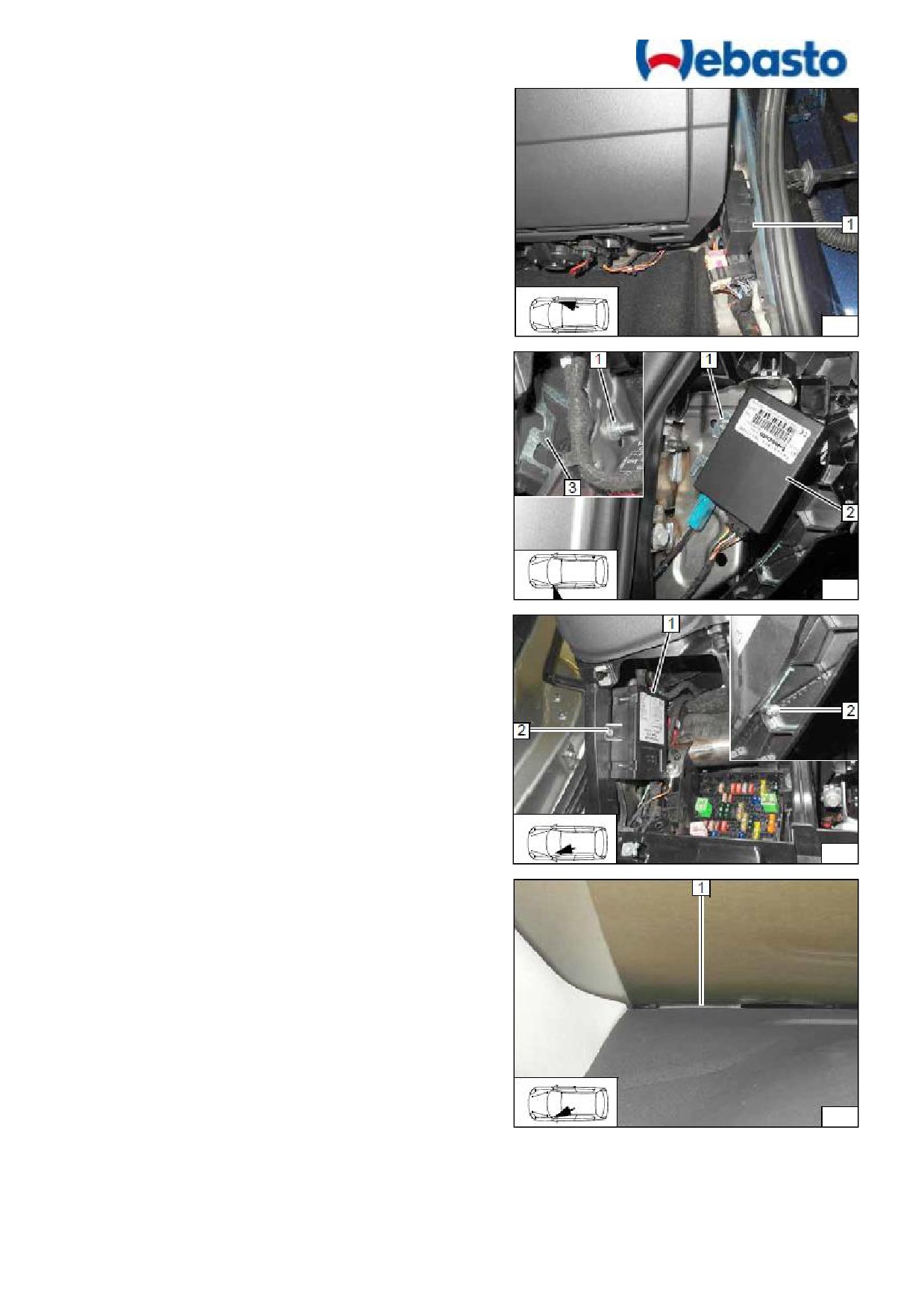

11. Установка приёмника Telestart и ThermoCall
Passat / Superb
1 - приёмник Telestart (на двусторонний
скотч)
Приёмник ThermoCall (2) можно закрепить
с помощью двухсторонней клейкой ленты
на накладке в ногах водителя 1.
Часть шумоизоляции под приёмником
следует удалить.
1 - антенна Telestart или ThermoCall
VW Golf VII
1 - приёмник Telestart
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
12
1
- вариант расположения приёмника
ThermoCall
При таком расположении антенна
устанавливается в правой части ветрового
стекла.
VW Golf VII Sportsvan
2 - приёмник Telestart
1 - приёмник ThermoCall
Для всех автомобилей
1 - антенна Telestart или ThermoCall
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
13

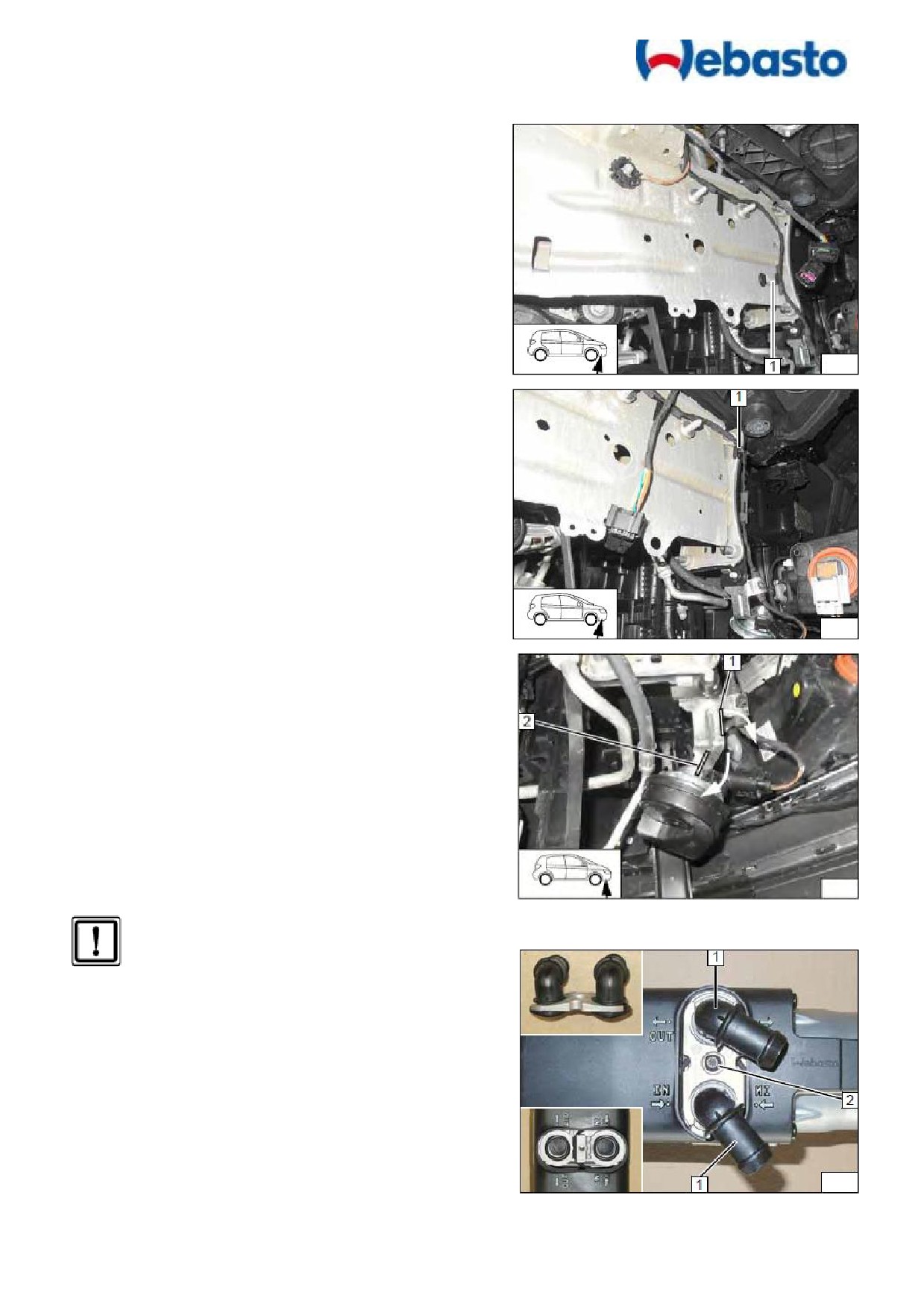

12. Подготовка места установки подогревателя
Кроме 4Motion
Отсоединить клипсу фиксатора жгута 1.
На автомобилях VW Golf перепроложить
жгут, как показано на рисунке.
Закрепить жгут в 1.
Согнуть кронштейн
1 или повернуть
звуковой сигнал на кронштейне, чтобы он
не препятствовал установке.
13. Подготовка подогревателя
Вложить уплотнительные кольца в
колодцы
жидкостных
каналов
подогревателя. Закрепить вводные
патрубки
1 пластиной с помощью
самонарезного болта 5х15 (2).
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
14

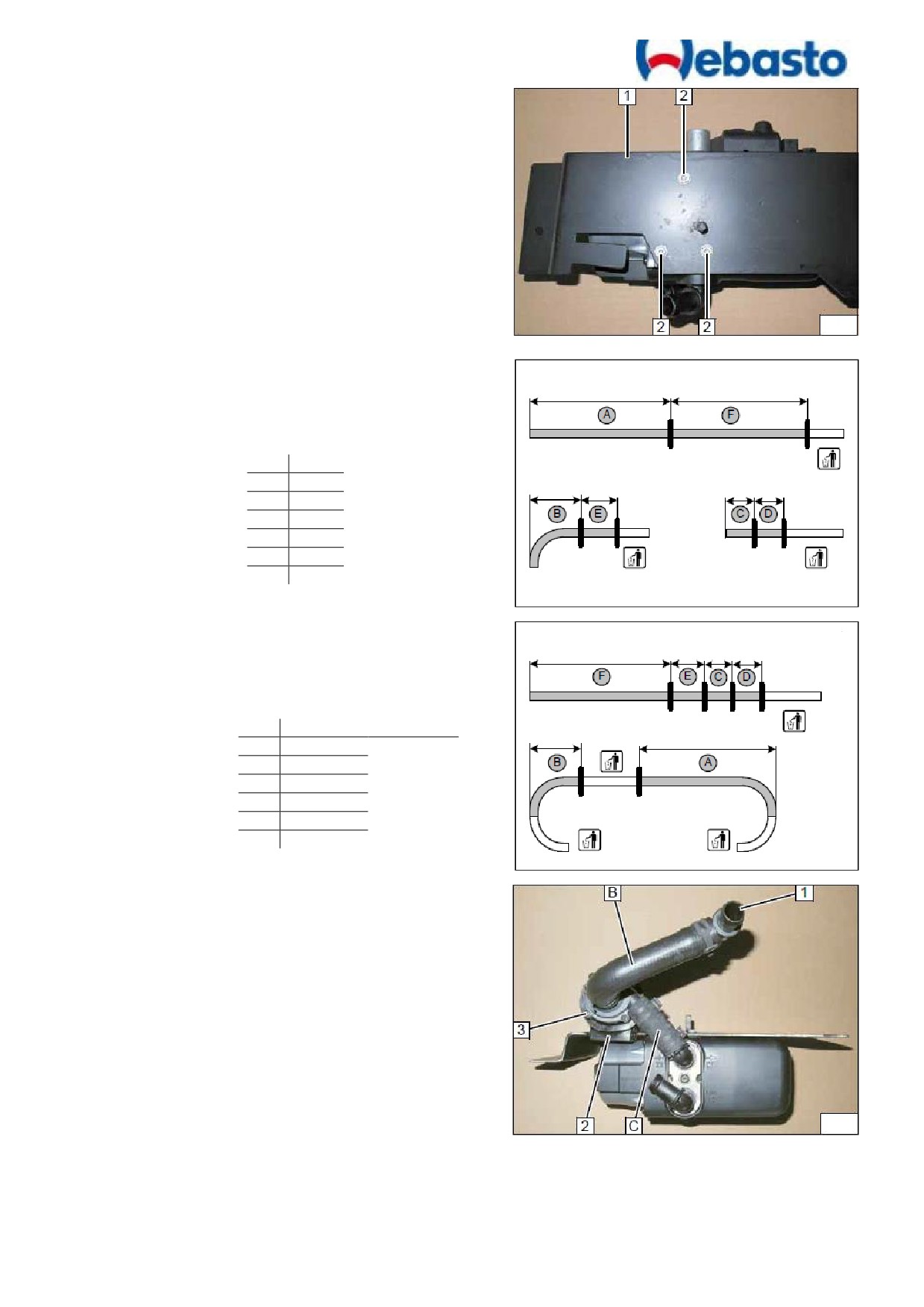

Показан монтаж на оригинальный
кронштейн. При отсутствии такового
использовать монтажную пластину
250х100 или кронштейн из комплекта.
Закрепить
подогреватель
на
кронштейне
1 с помощью трёх
самонарезных болтов 5х13 (2).
TSI и TDI 4WD
Подготовить шланги
TSI
A
1070
B
110
C
60
D
70
E
110
F
990
Подготовить шланги
TDI 4WD и 1,6 TDI
A
920
B
110
C
60
D
70
E
110
F
910
Закрепить жидкостной насос
3 в
суппорте
2
на
кронштейне
подогревателя. Соединить насос с
подогревателем отрезком шланга C.
Подсоединить на вход насоса отрезок
шланга B.
Все хомуты 25.
1 - угловой штуцер 18х18.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
15

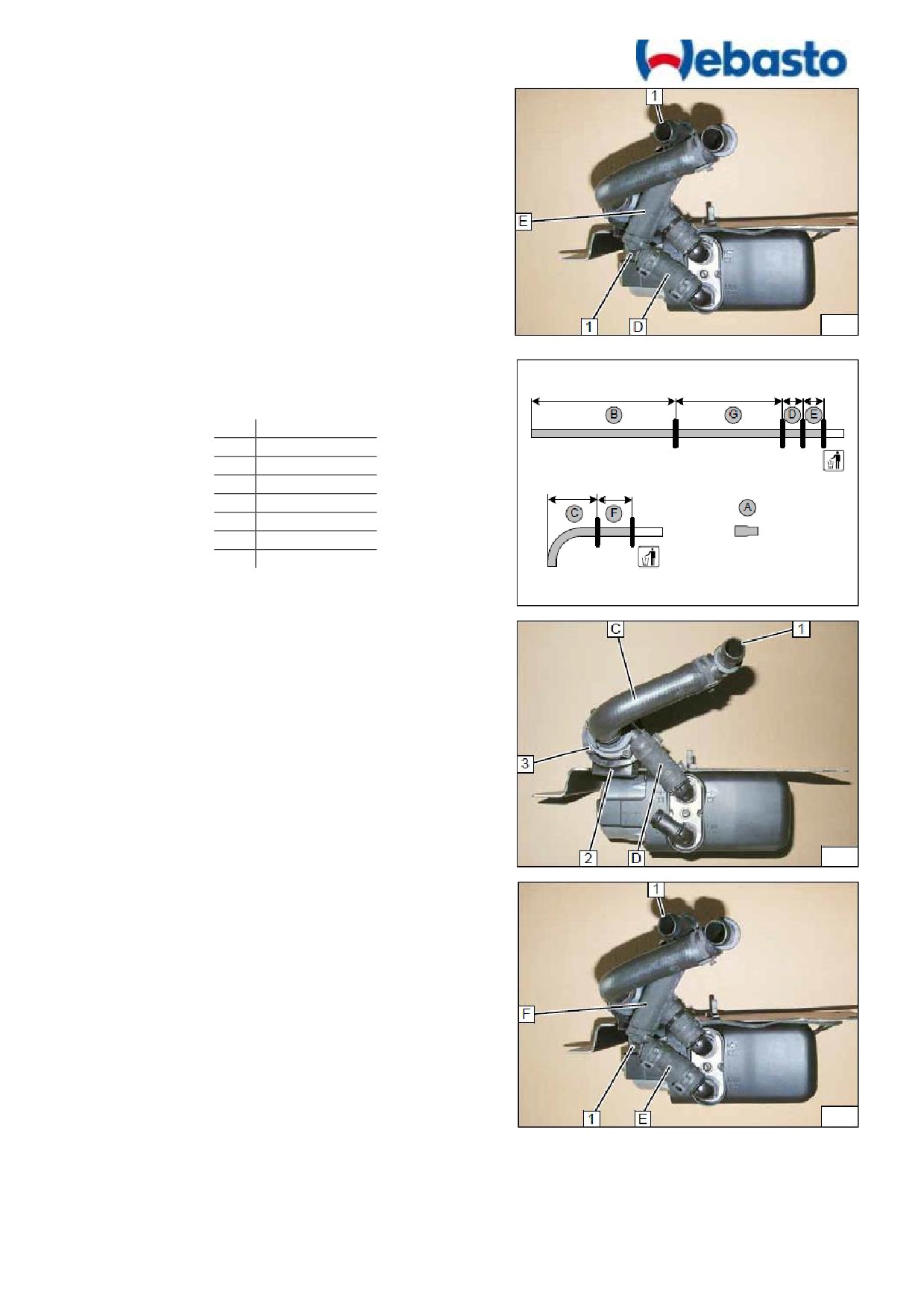

Подключить на выход подогревателя
отрезки шланга D и E.
1 - угловые штуцеры 18х18.
Все хомуты 25.

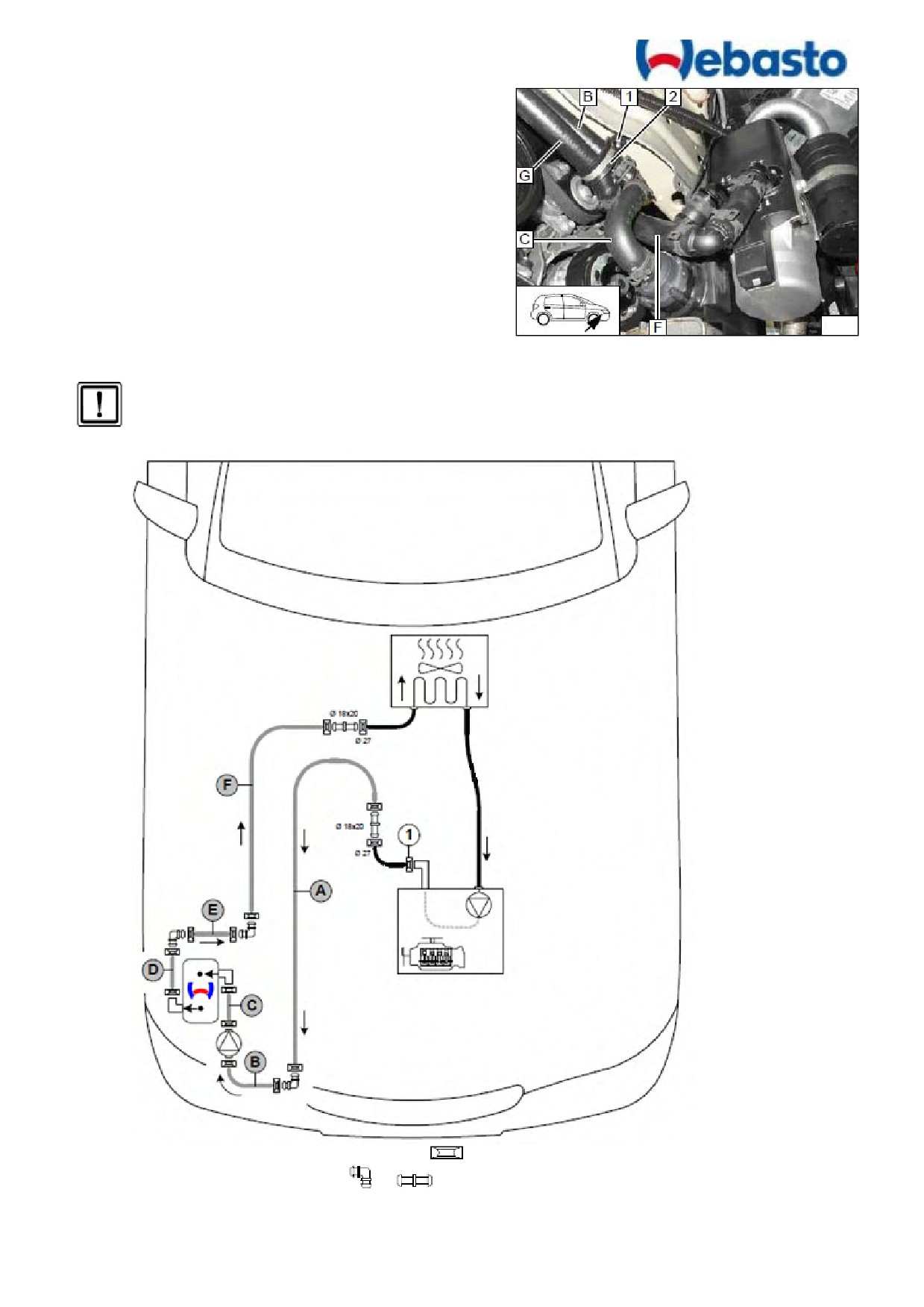

TDI 2WD
Подготовить шланги
TDI 2WD
A
18x20mm dia.
B
1020
C
110
D
60
E
70
F
110
G
980
Закрепить жидкостной насос
3 в
суппорте
2
на
кронштейне
подогревателя. Соединить насос с
подогревателем отрезком шланга D.
Подсоединить на вход насоса отрезок
шланга C.
Все хомуты 25.
1 - угловой штуцер 18х18.
Подключить на выход подогревателя
отрезки шланга E и F.
1 - угловые штуцеры 18х18.
Все хомуты 25.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
16
Подсоединить разъёмы жидкостного
насоса 2.
1 - кабельная стяжка

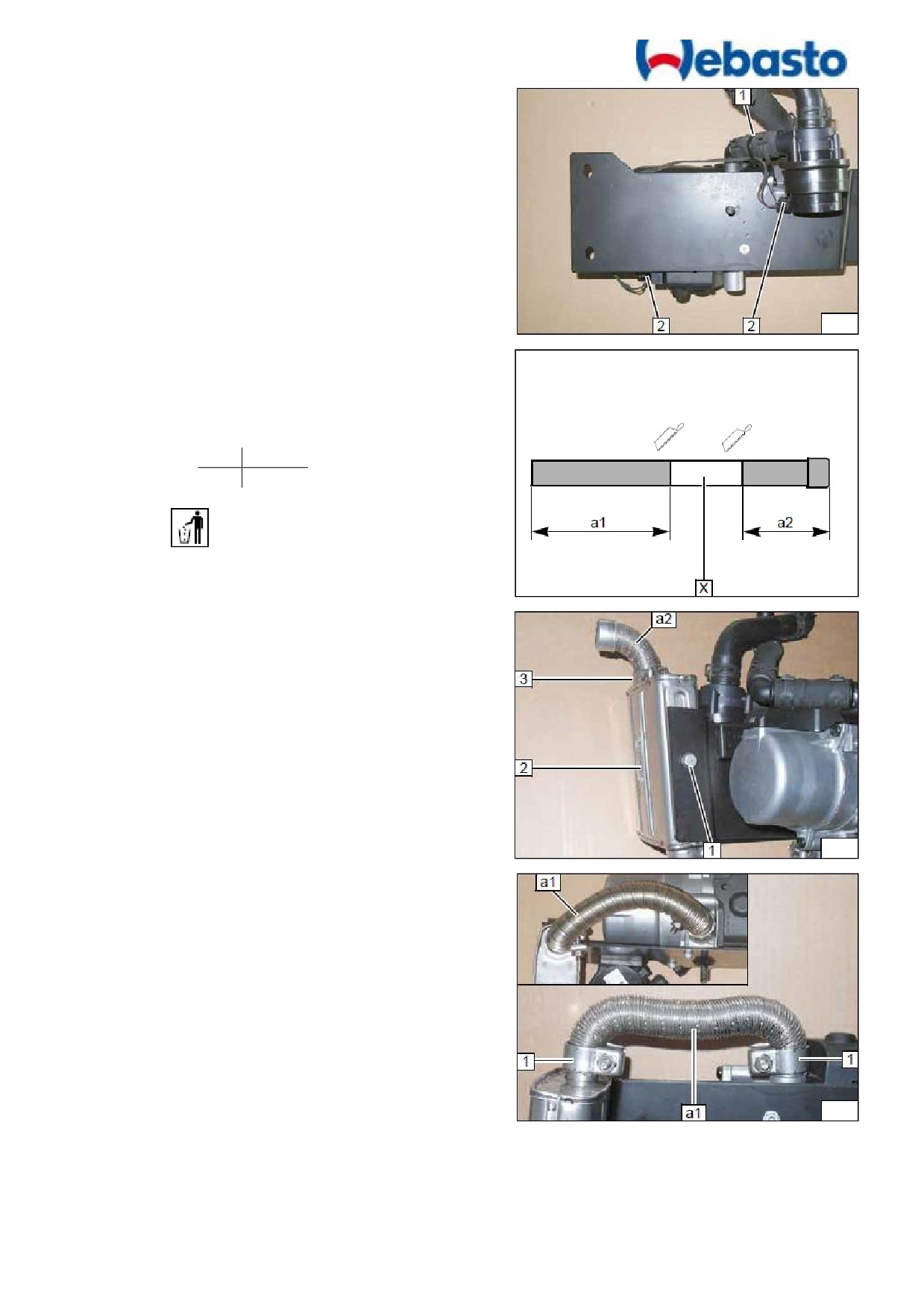

Подготовить выхлопную трубку.
a1
215
a2
100
X -
Закрепить выпускной глушитель 2 на
кронштейне с помощью болта М6 (1).
Крепление
глушителя
может
отличаться в зависимости от его
конфигурации.

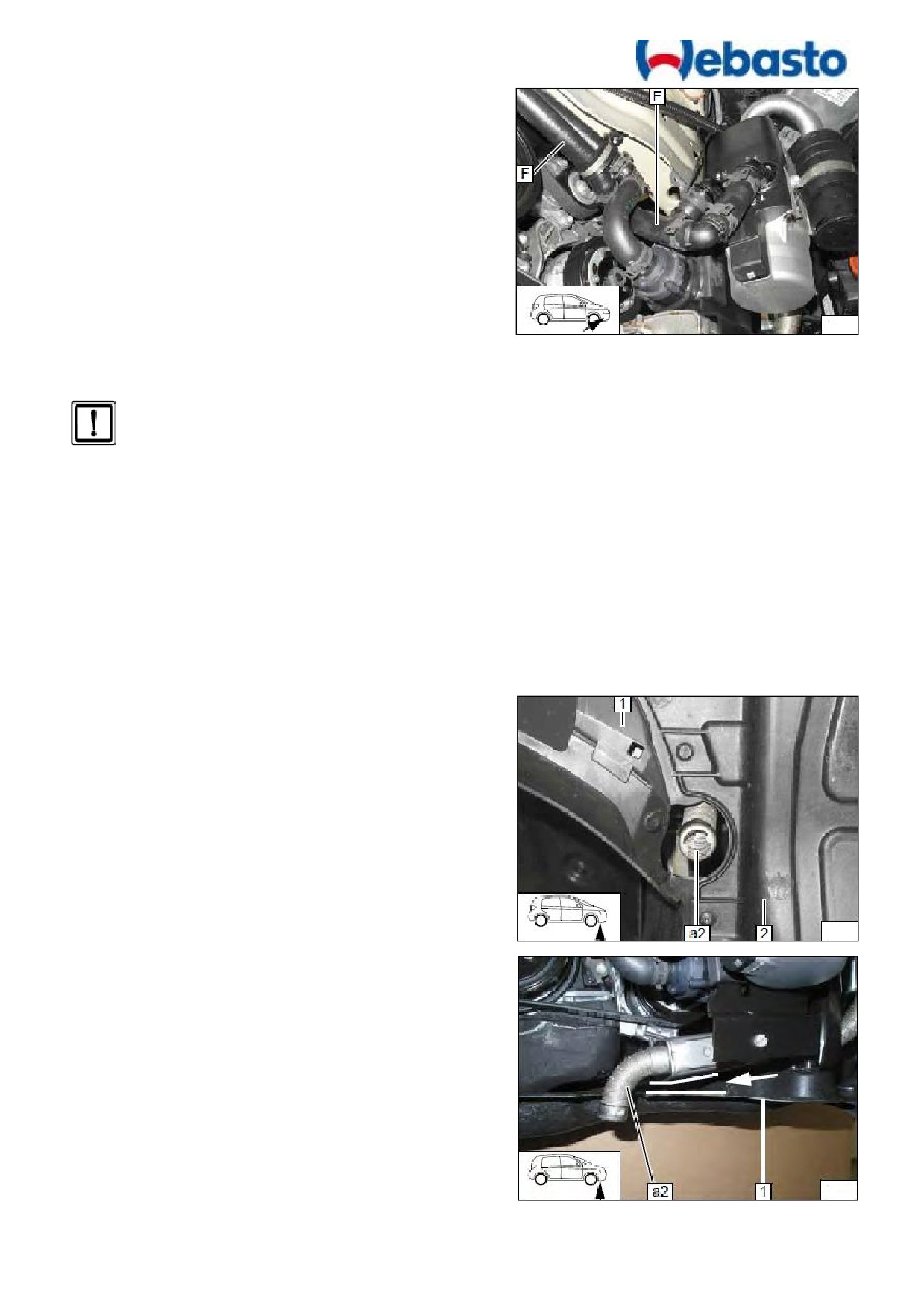

Закрепить конечную часть выхлопа a2
с помощью силового хомута 3.
Соединить подогреватель и глушитель
отрезком выхлопной трубки и a1.
Закреплять силовыми хомутами 1.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
17

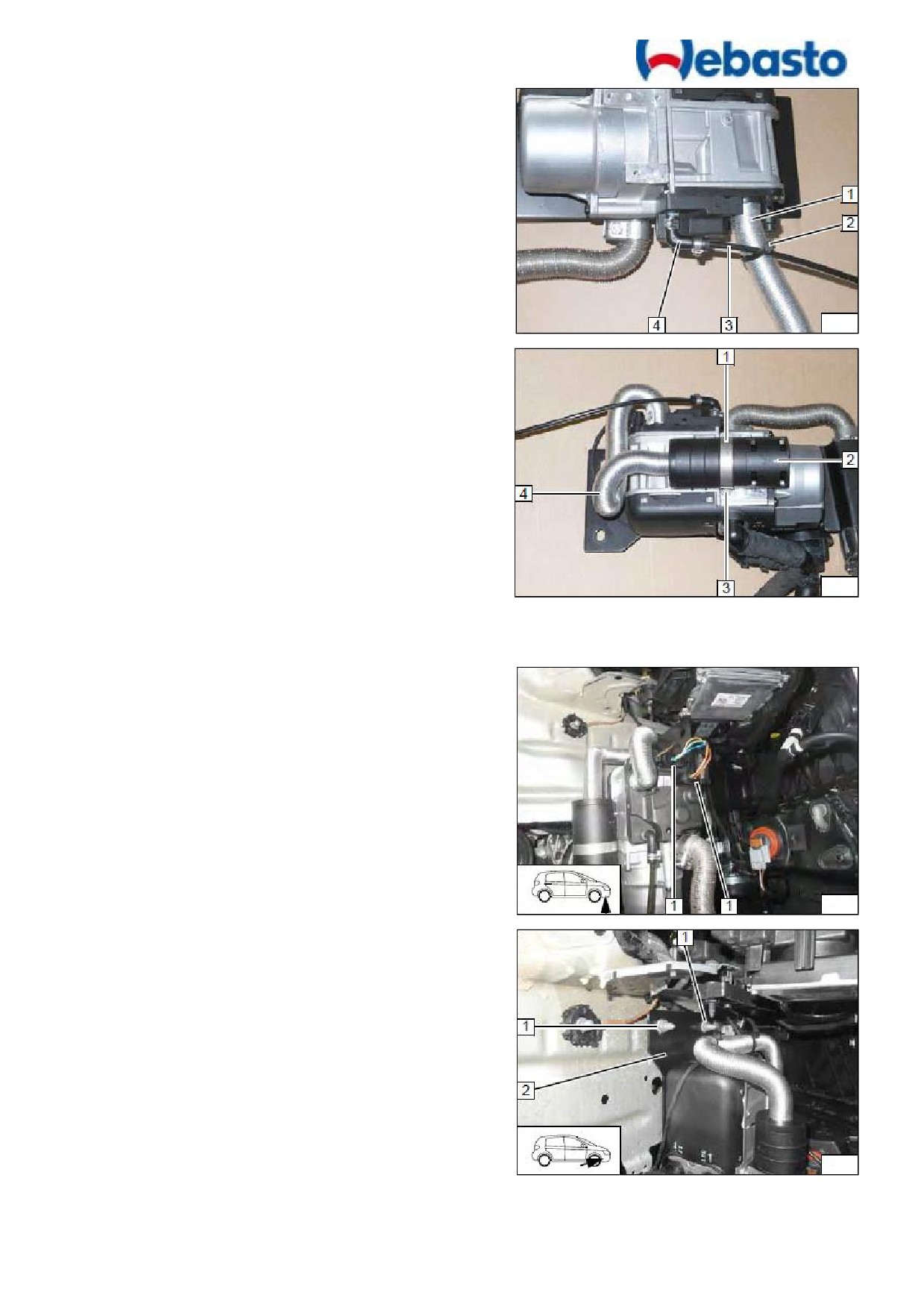

Подсоединить к подогревателю трубку
забора воздуха 1; топливную трубку 3
через патрубок и два хомута 10 (4).
Закрепить пластиковой стяжкой 3.
Подсоединить впускной глушитель 2 к
впускной трубке
4.
Зафиксировать
глушитель на подогревателе или после
монтажа подогревателя.
14. Установка подогревателя
Все автомобили
1 - разъёмы жгута подогревателя
Закрепить
кронштейн
2
с
подогревателем не штатных шпильках 1
гайками М8.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
18

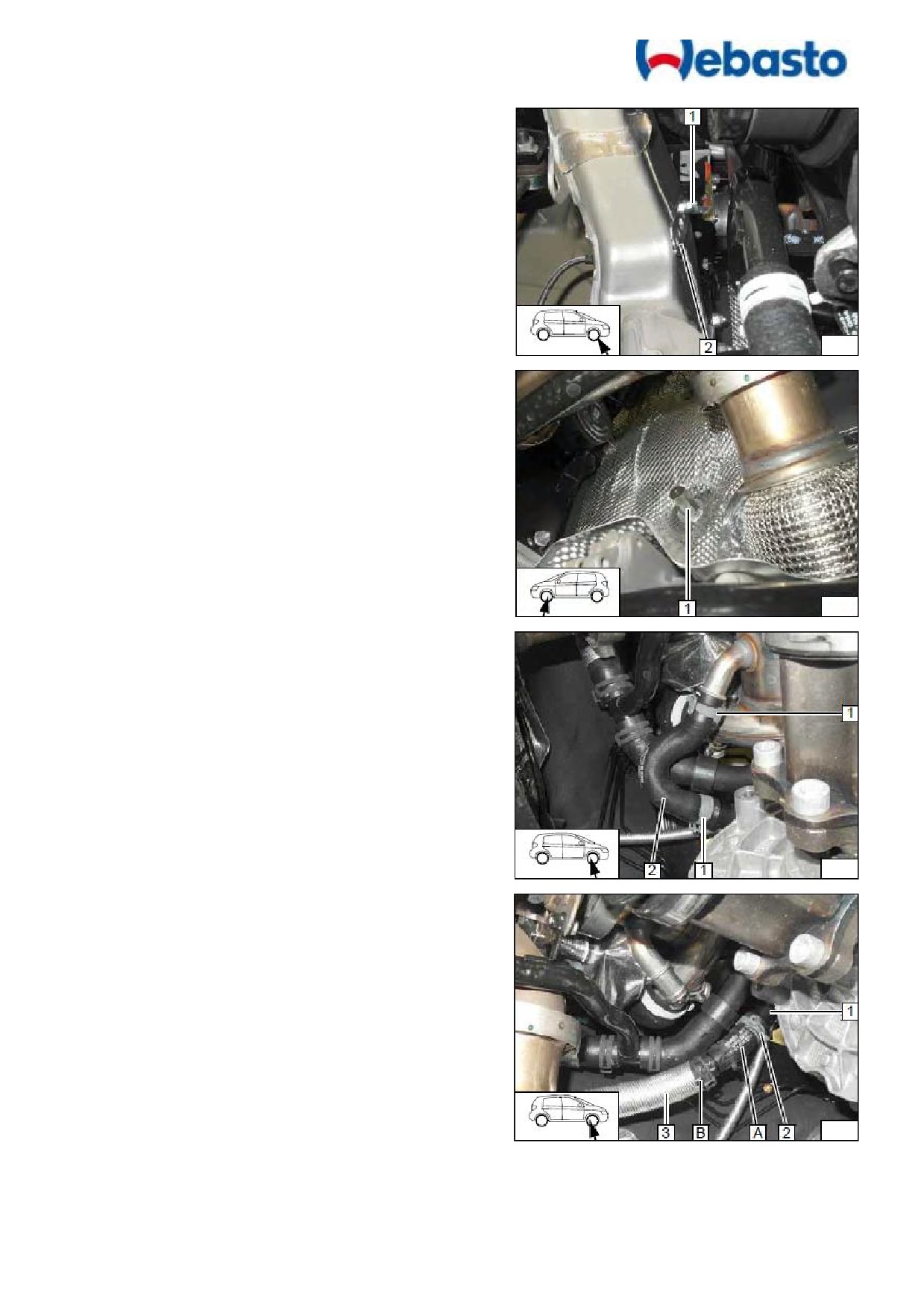

1 - нижняя точка крепления
Контролировать расстояние между
выхлопной системой и элементами
автомобиля 1.

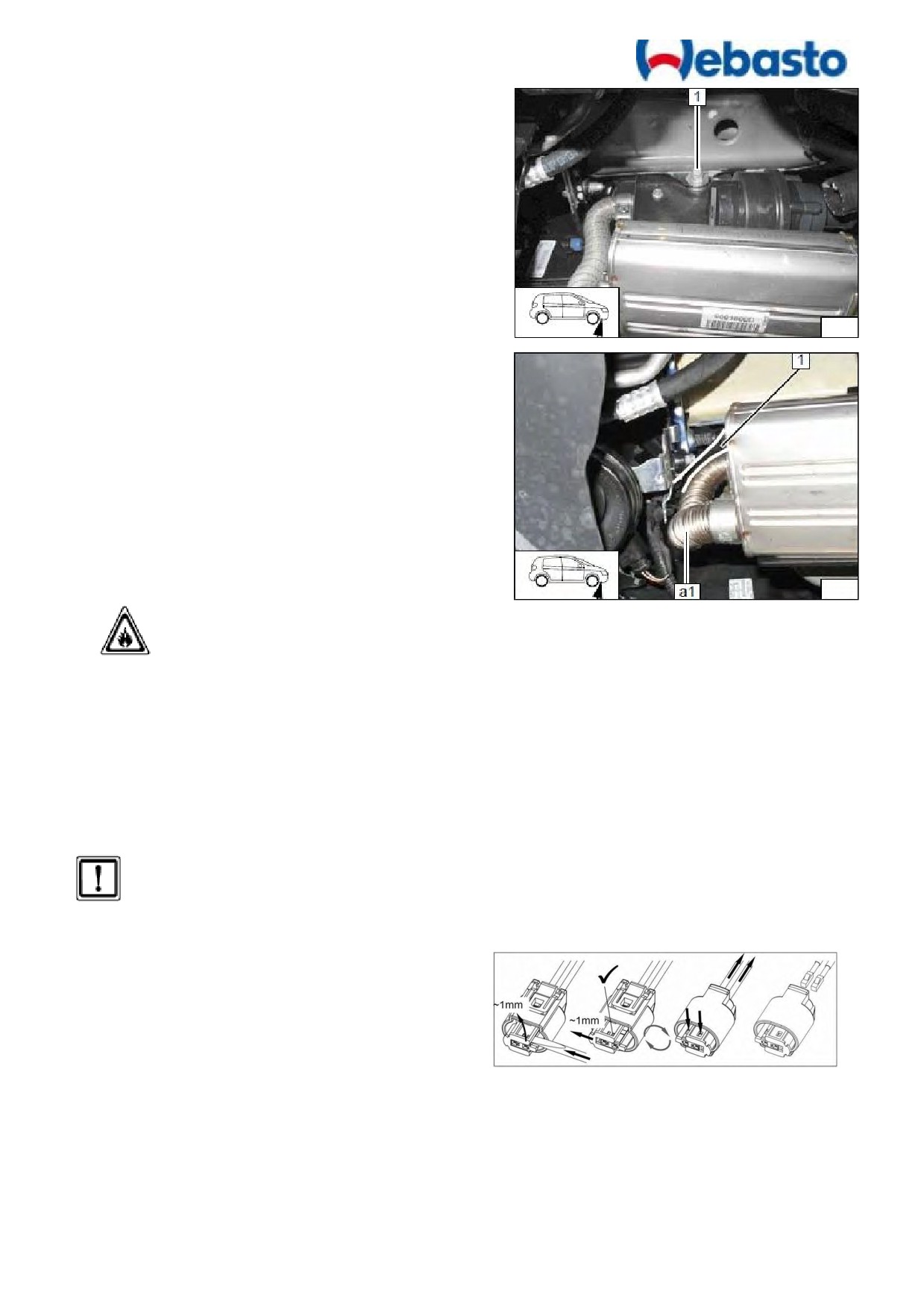

15. Топливная система
ОСТОРОЖНО!
Перед подключением топливозаборника открыть крышку топливного бака,
провентилировать бак и снова закрыть крышку.
Вытекающее в процессе подключения топливо следует собирать в соответствующую
емкость.
Прокладывать топливную магистраль и проводку необходимо так, что бы они были
защищены от ударов камней. Всегда используйте крепления трубопроводов, если не
указано обратное.
Обеспечить защиту топливопровода и электрической проводки от острых кромок.
ВНИМАНИЕ!
Прокладку топливной магистрали и электрической проводки необходимо выполнять в
соответствии со схемой
Разобрать разъём топливного насоса-
дозатора.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
19
Заизолировать окончание жгута
1
(от
распушения при прокладке).

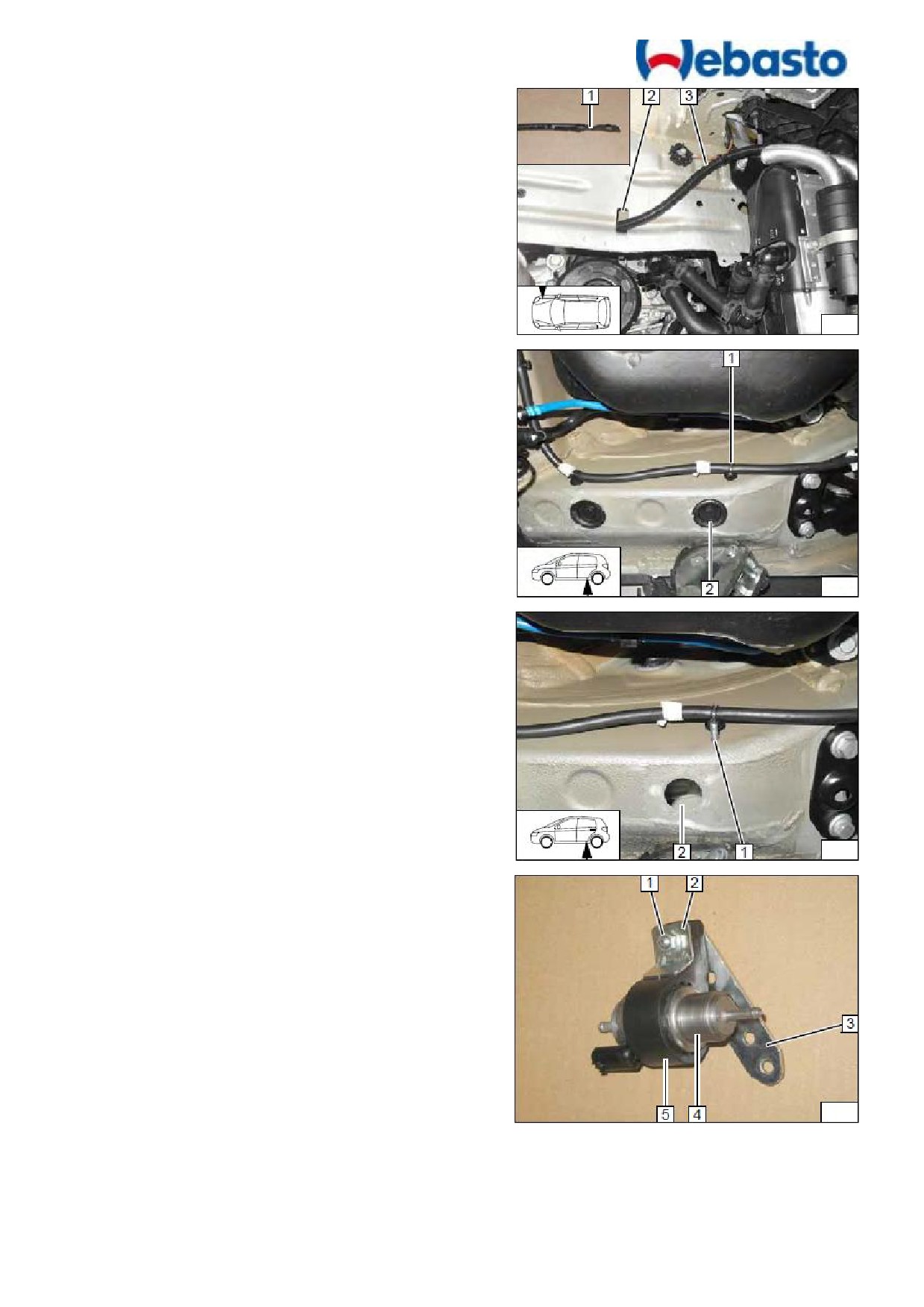

Проложить топливопровод совместно со
жгутом насоса-дозатора через штатный
короб 2 в заднюю часть автомобиля.
3 - гофрированная защитная трубка
Отсоединить клипсу жгута 1.
Демонтировать заглушку
2
(будет
установлена позже).
Заложить болт М6 с шайбой 1 через
отверстие 2.
Подготовить насос-дозатор 4.
Установить насос в суппорт 5, закрепить
суппорт на монтажной пластине
3 с
помощью болта М6х25, гайки 1.
2 - угловой усилитель.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
20

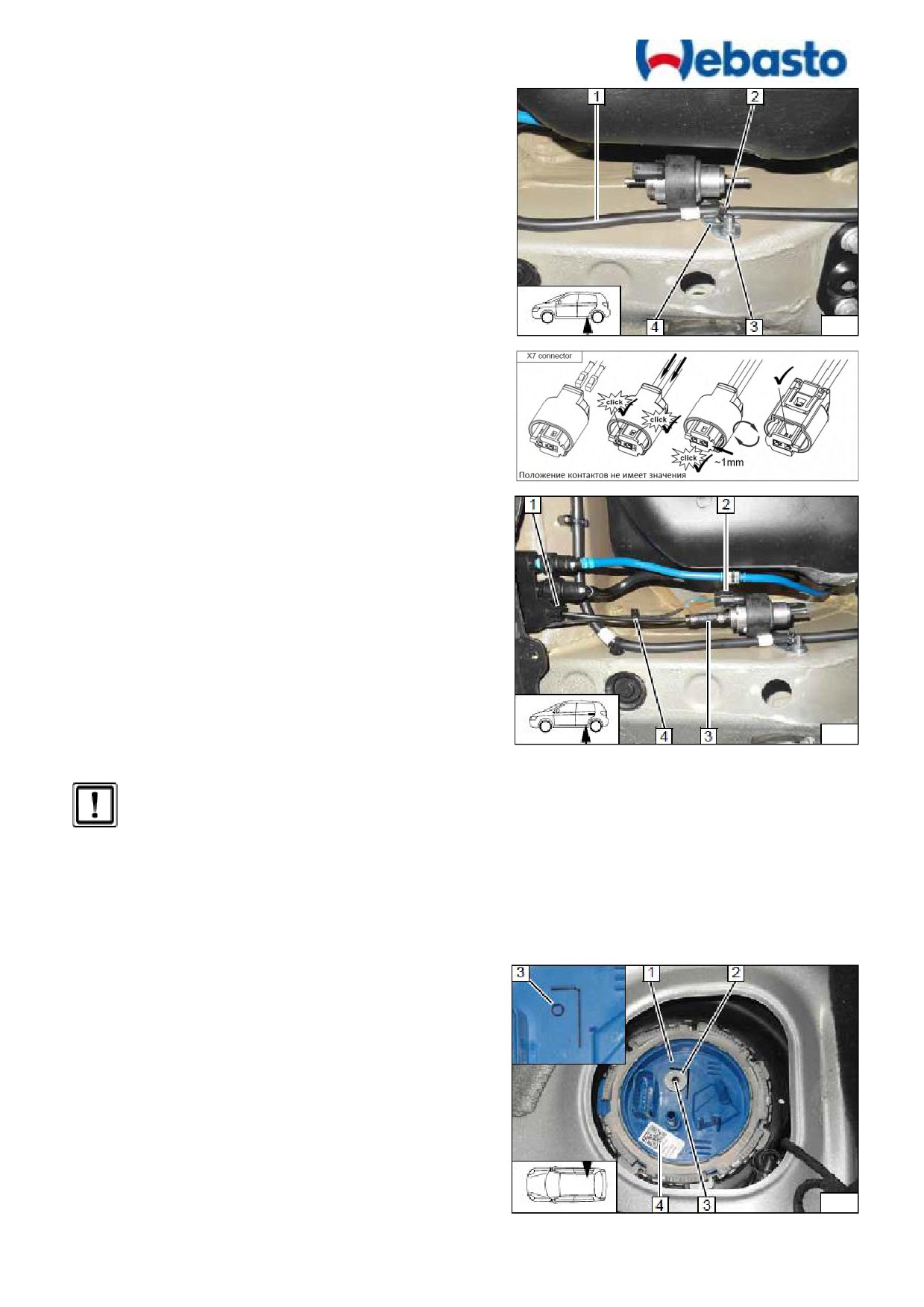

Смонтировать топливный насос-дозатор
на автомобиле гайкой М6 (3).
Закрепить штатный жгут 1 на пластине 4
пластиковой стяжкой 2.
Собрать разъём.
Подсоединить к выходу насоса
топливную трубку до подогревателя.
1 - штатный короб
3 - патрубок, два хомута 10
4 - кабельная стяжка
Подключить разъём 2.
В данном руководстве описан монтаж системы забора топлива FuelFix.
При установке заборника, фиксирующегося гайкой, монтаж производится со снятием
топливного модуля в соответствии с прилагаемой инструкцией.
TSI

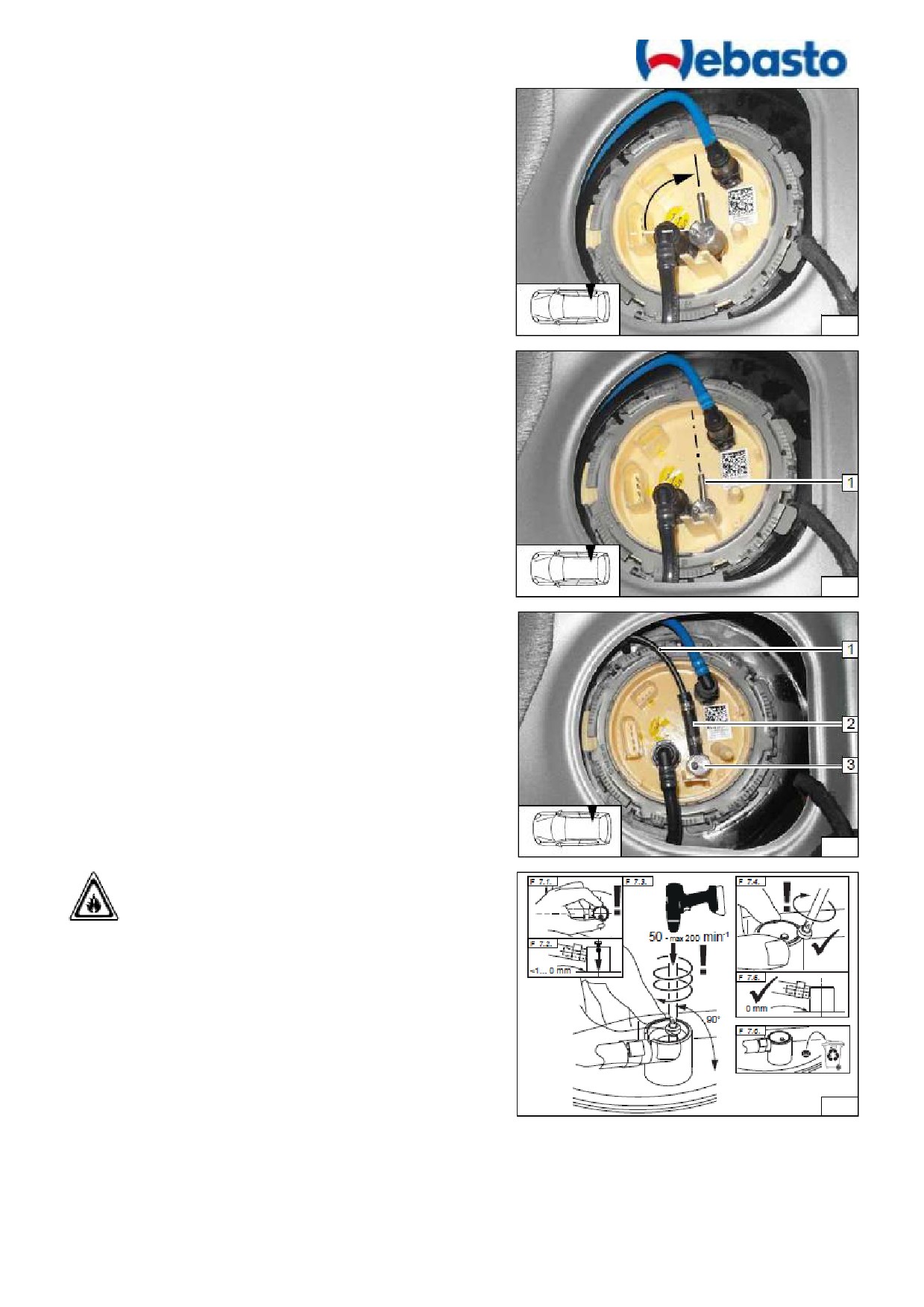

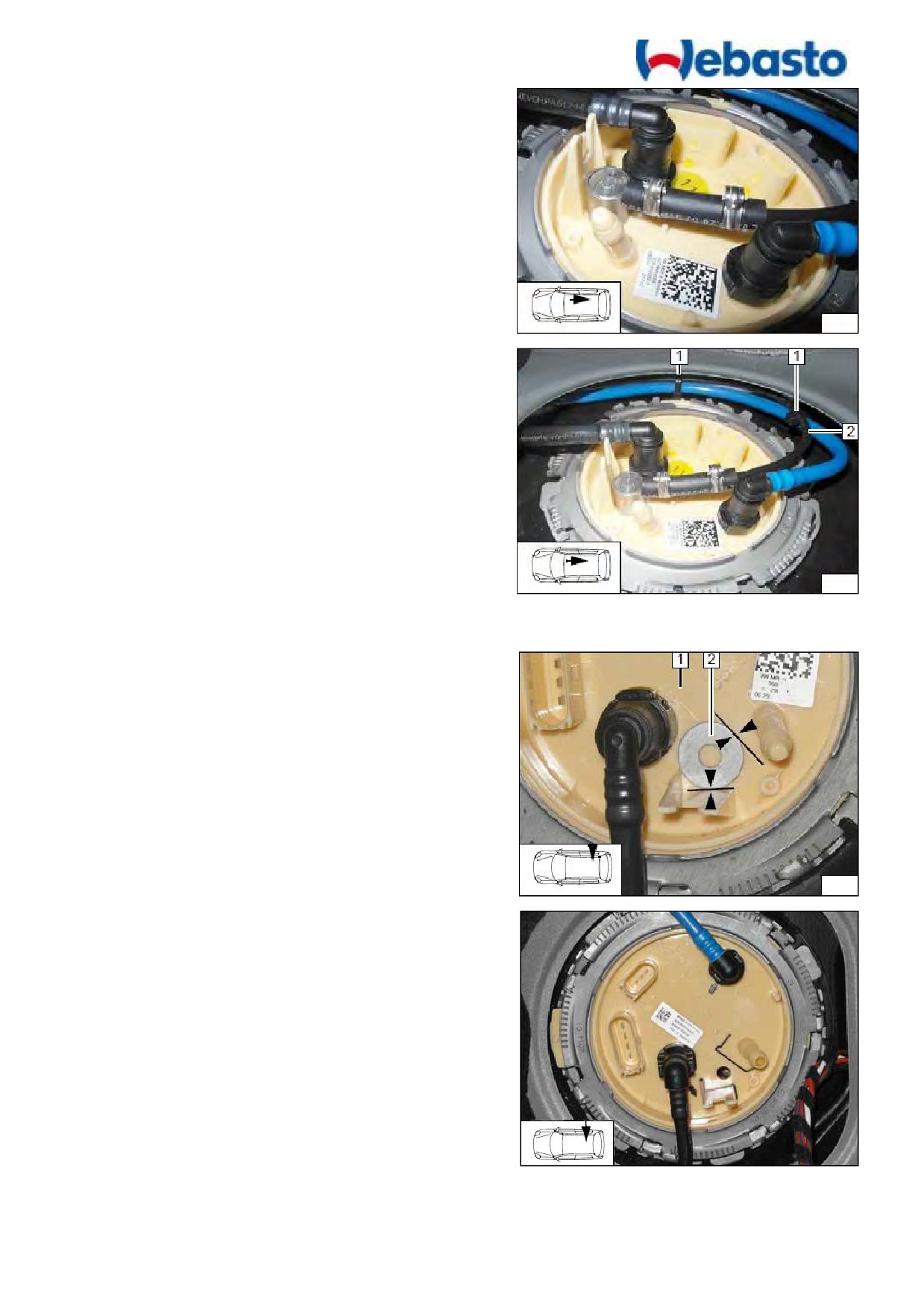

Получить доступ к топливному модулю 1.
Переместить этикетку 4.
Отметить положение
3 отверстия,
используя в качестве шаблона шайбу 2
внеш.=21,6мм.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
21

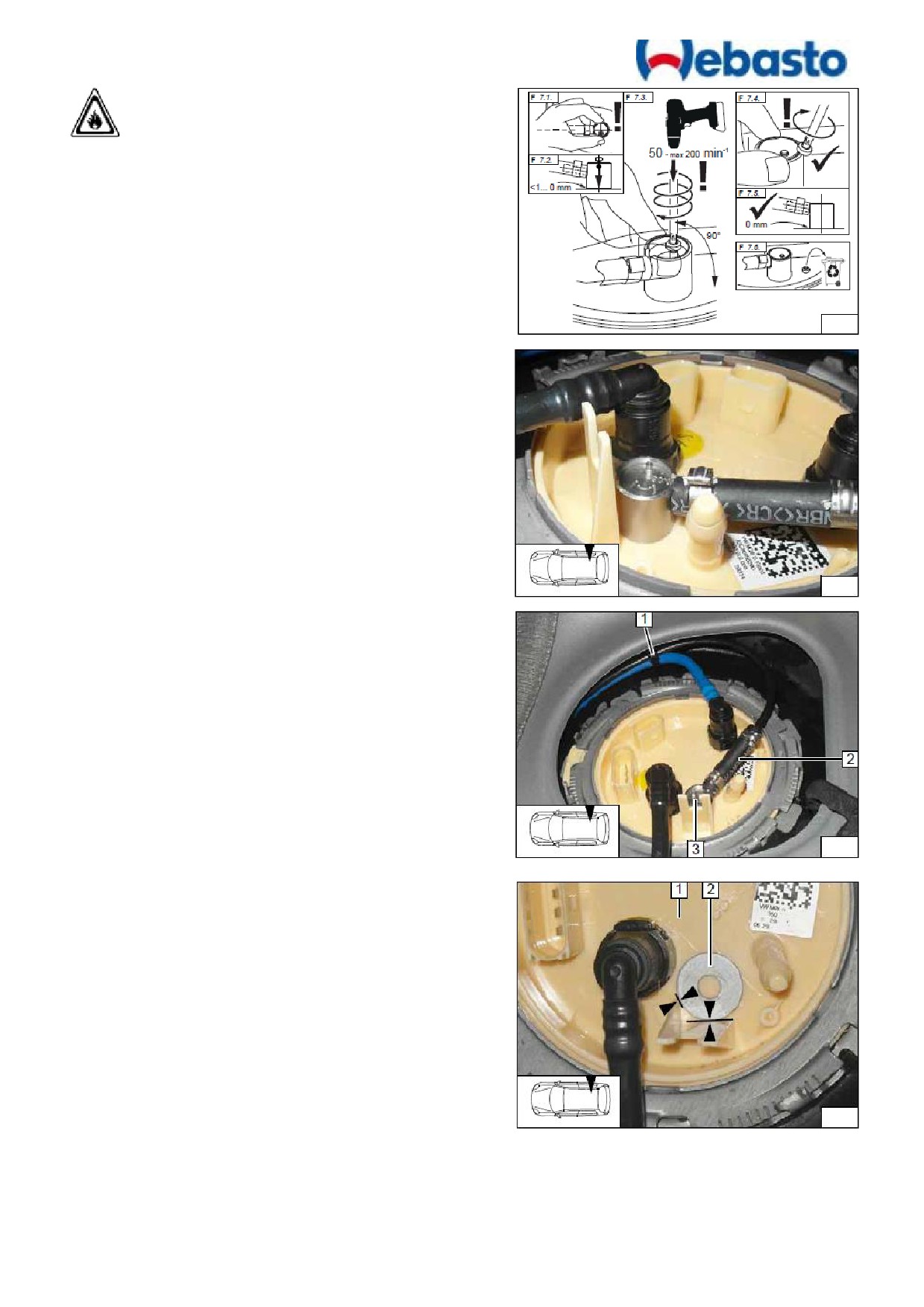

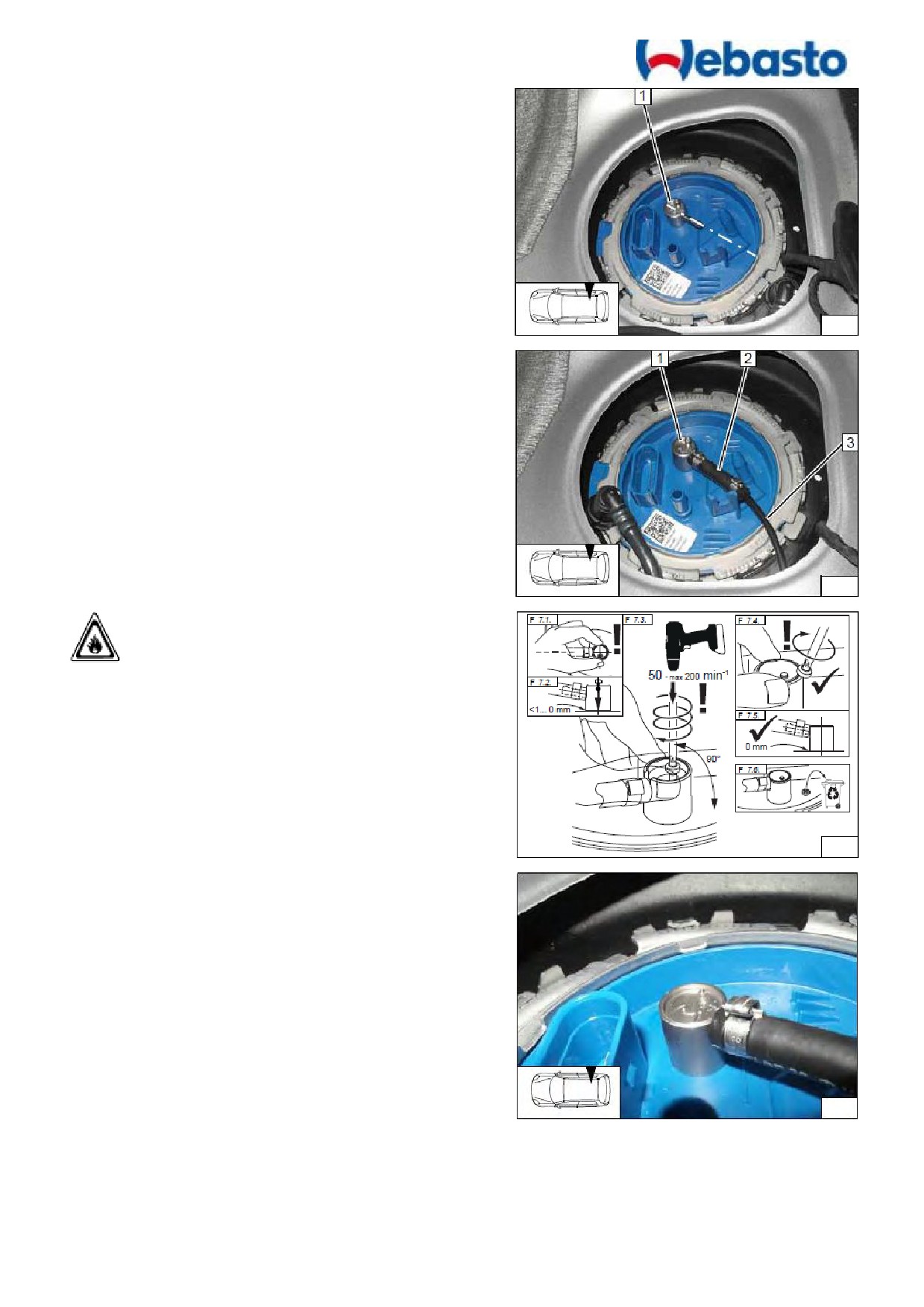

Просверлить отверстие
1
(сверло в
комплекте FuelFix)

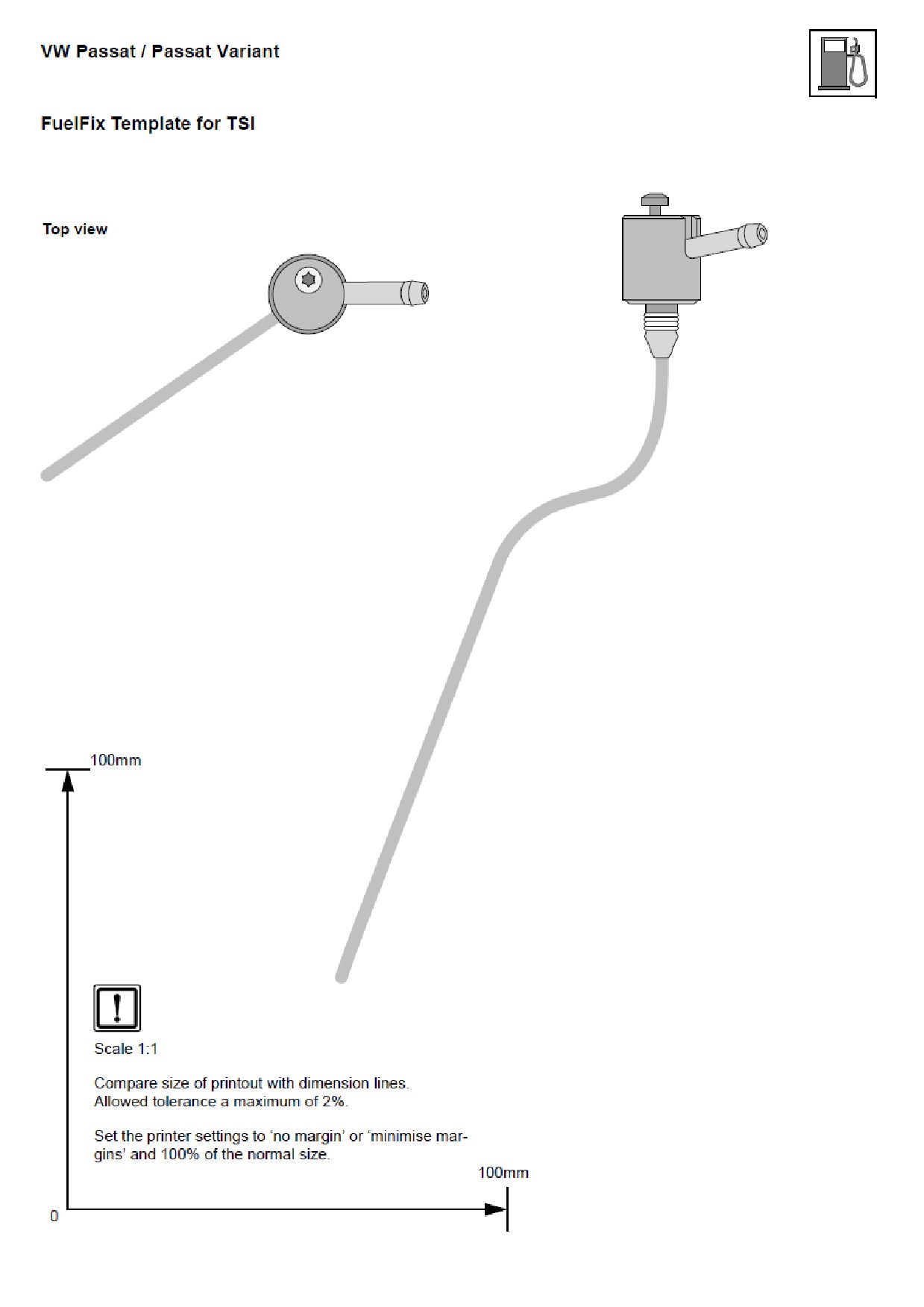

Согнуть и обрезать топливозаборник 1
по шаблону (см. прил.).

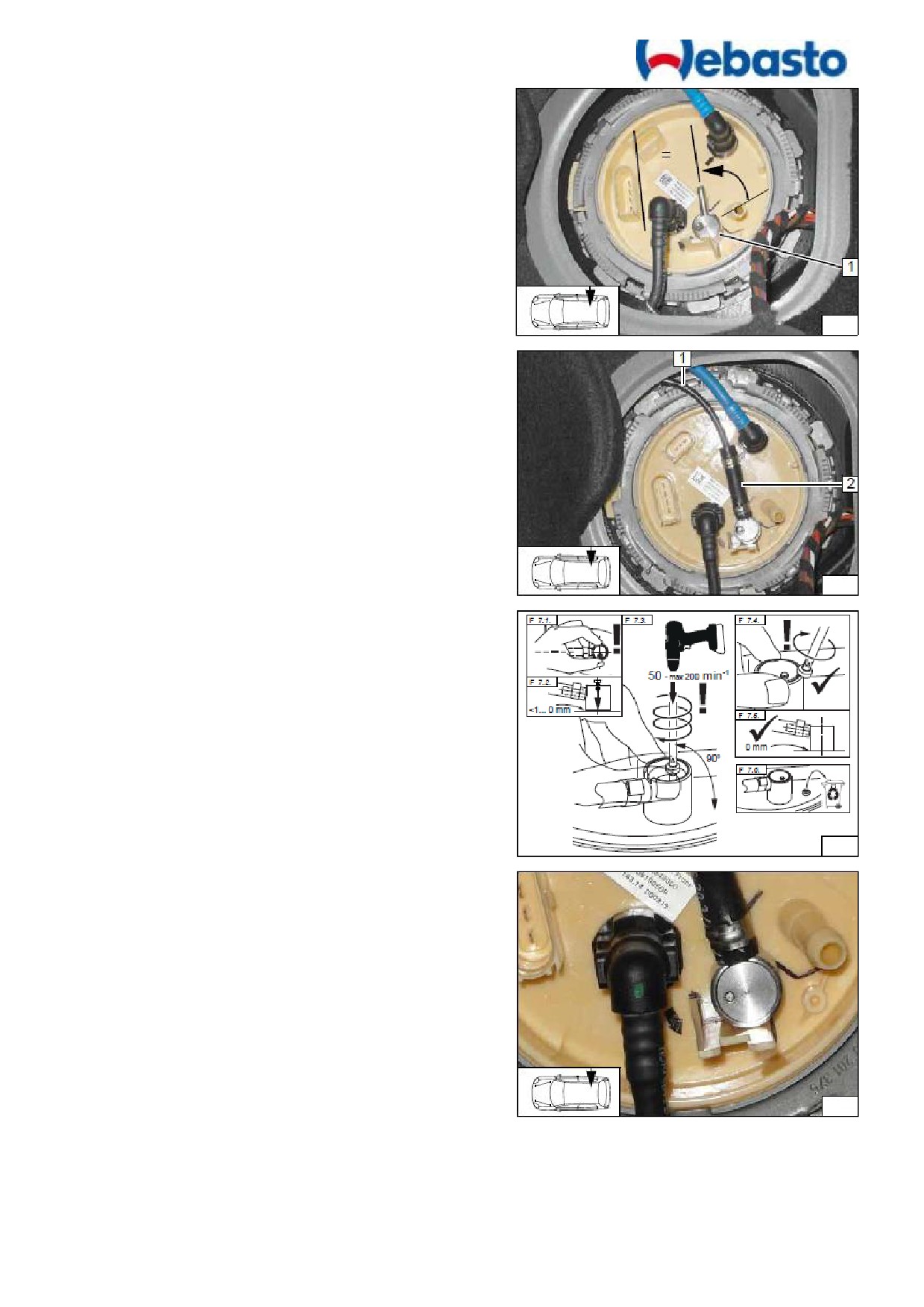

Вставить топливозаборник в отверстие
2, как показано на рисунках.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
22
1 - топливозаборник
2 - резиновая трубка, два хомута
3 - отрезок топливной трубки
Зафиксировать топливозаборник в
соответствии с инструкцией.
Проверить правильность фиксации.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
23
Зафиксировать трубку
1 пластиковой
стяжкой 2 (защита от напряжения).

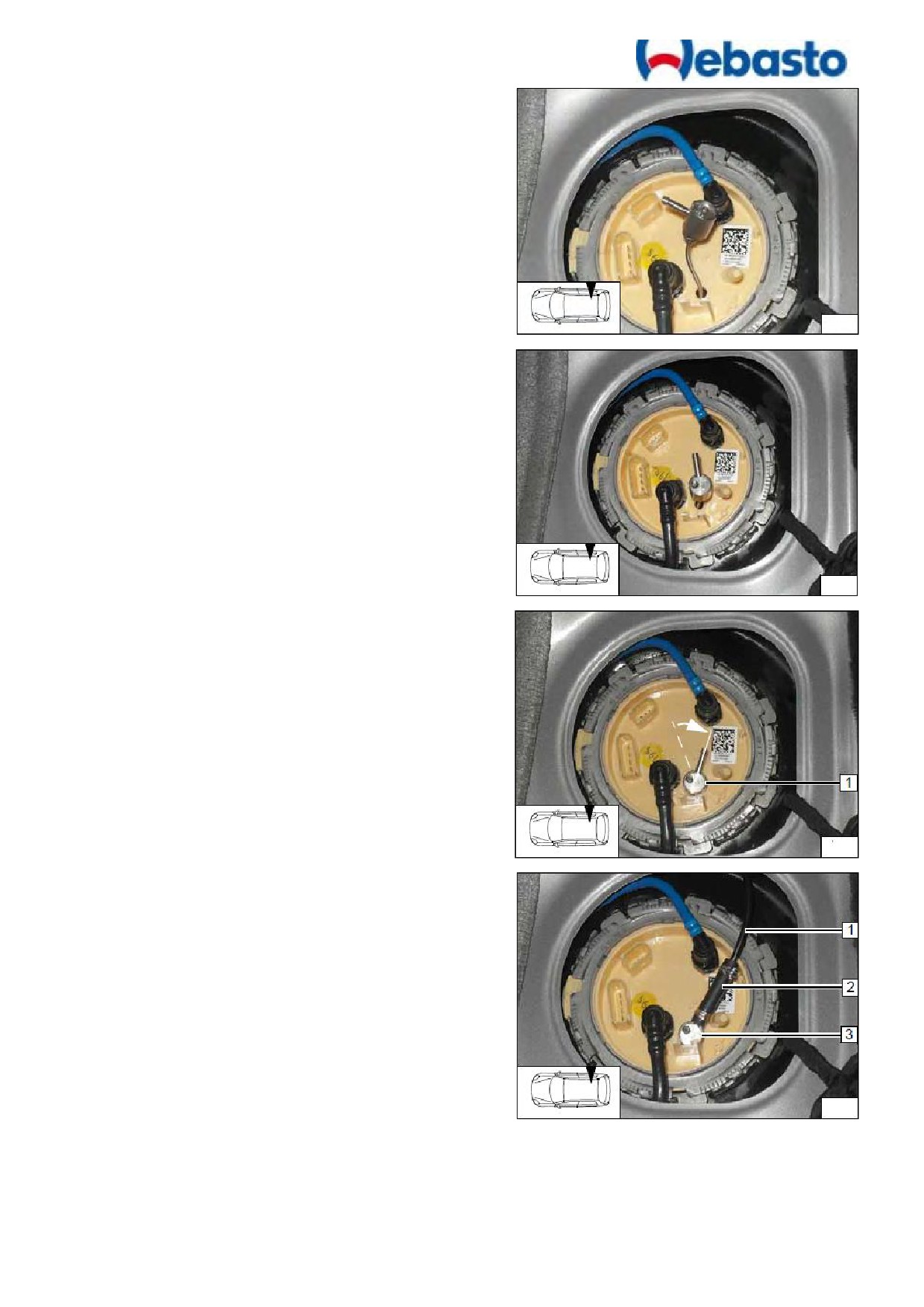

TDI 2WD VW Passat / Skoda Superb

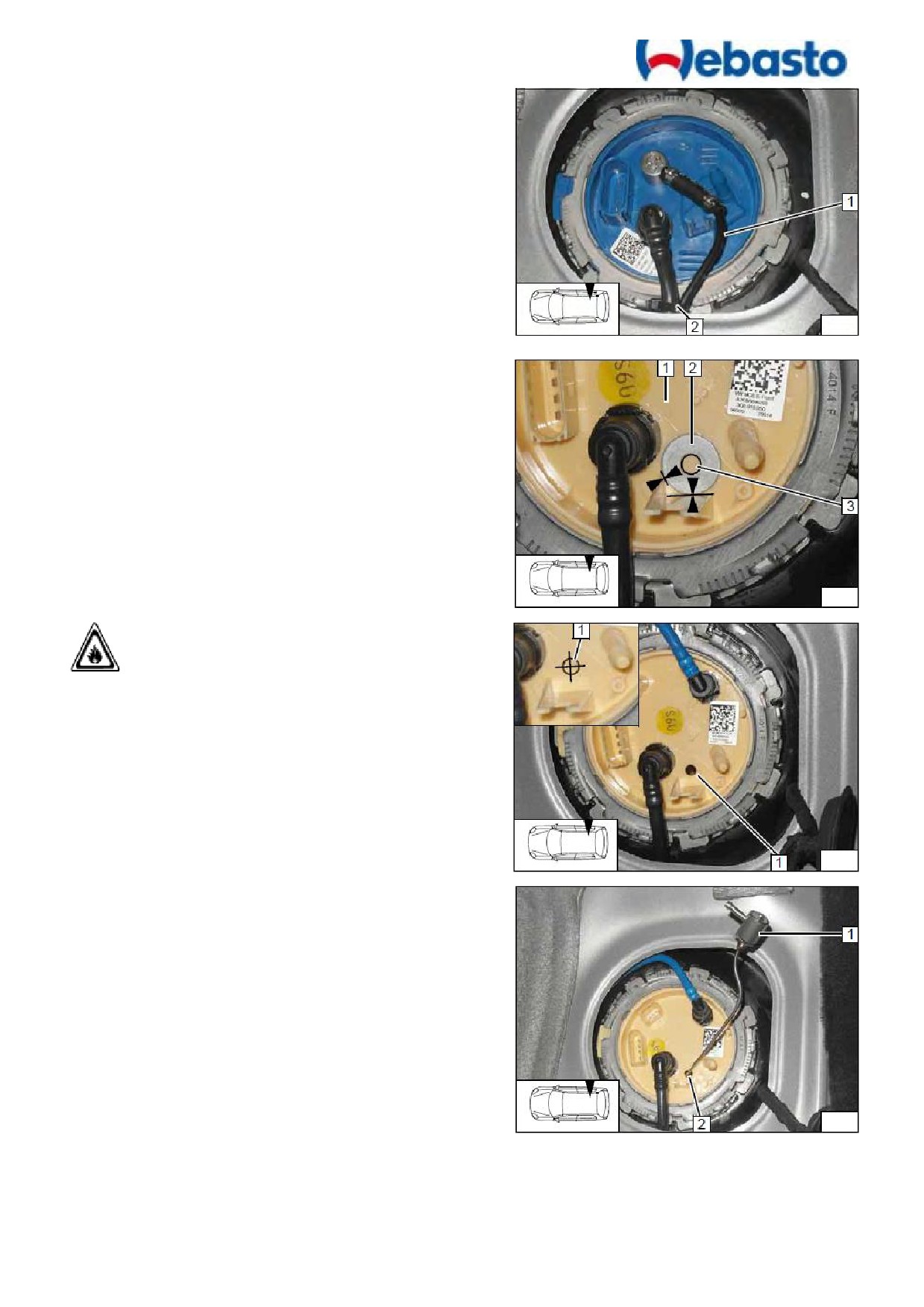

Получить доступ к топливному модулю 1.
Отметить положение
3 отверстия,
используя в качестве шаблона шайбу 2
внеш. = 21,6 мм.
Просверлить отверстие
1
(сверло в
комплекте FuelFix)

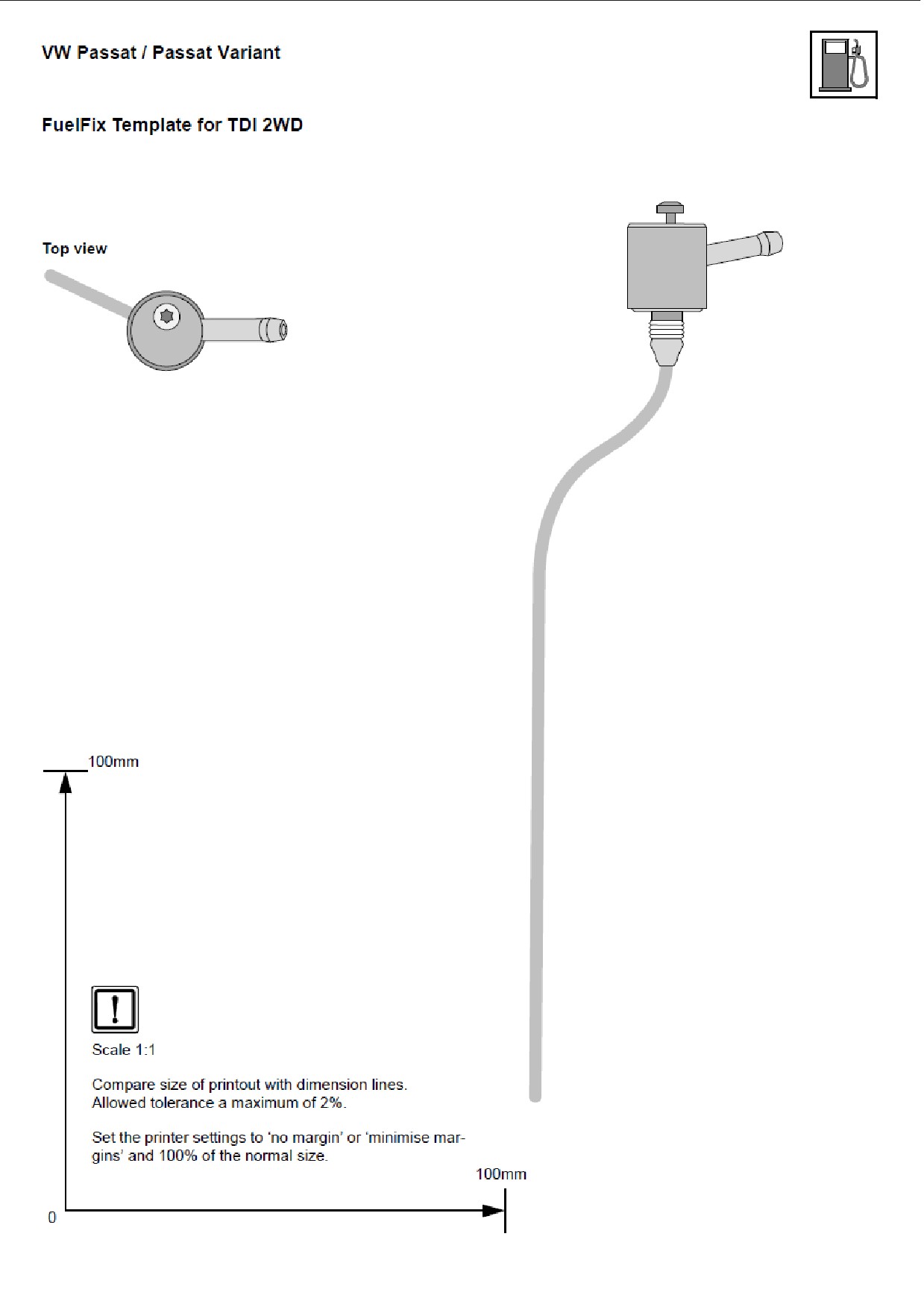

Согнуть и обрезать топливозаборник 1
по шаблону (см. прил.).
Вставить топливозаборник в отверстие
2, как показано на рисунках.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
24
3 - топливозаборник
2 - резиновая трубка, два хомута
1 - отрезок топливной трубки
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
25
Зафиксировать топливозаборник в
соответствии с инструкцией.
Проверить правильность фиксации.
Зафиксировать трубку
1 пластиковой
стяжкой 2 (защита от напряжения).
TDI 4WD VW Passat / Skoda Superb
Получить доступ к топливному модулю 1.
Отметить положение
3 отверстия,
используя в качестве шаблона шайбу 2
внеш.=21,6мм.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
26
Просверлить отверстие
2
(сверло в
комплекте FuelFix)

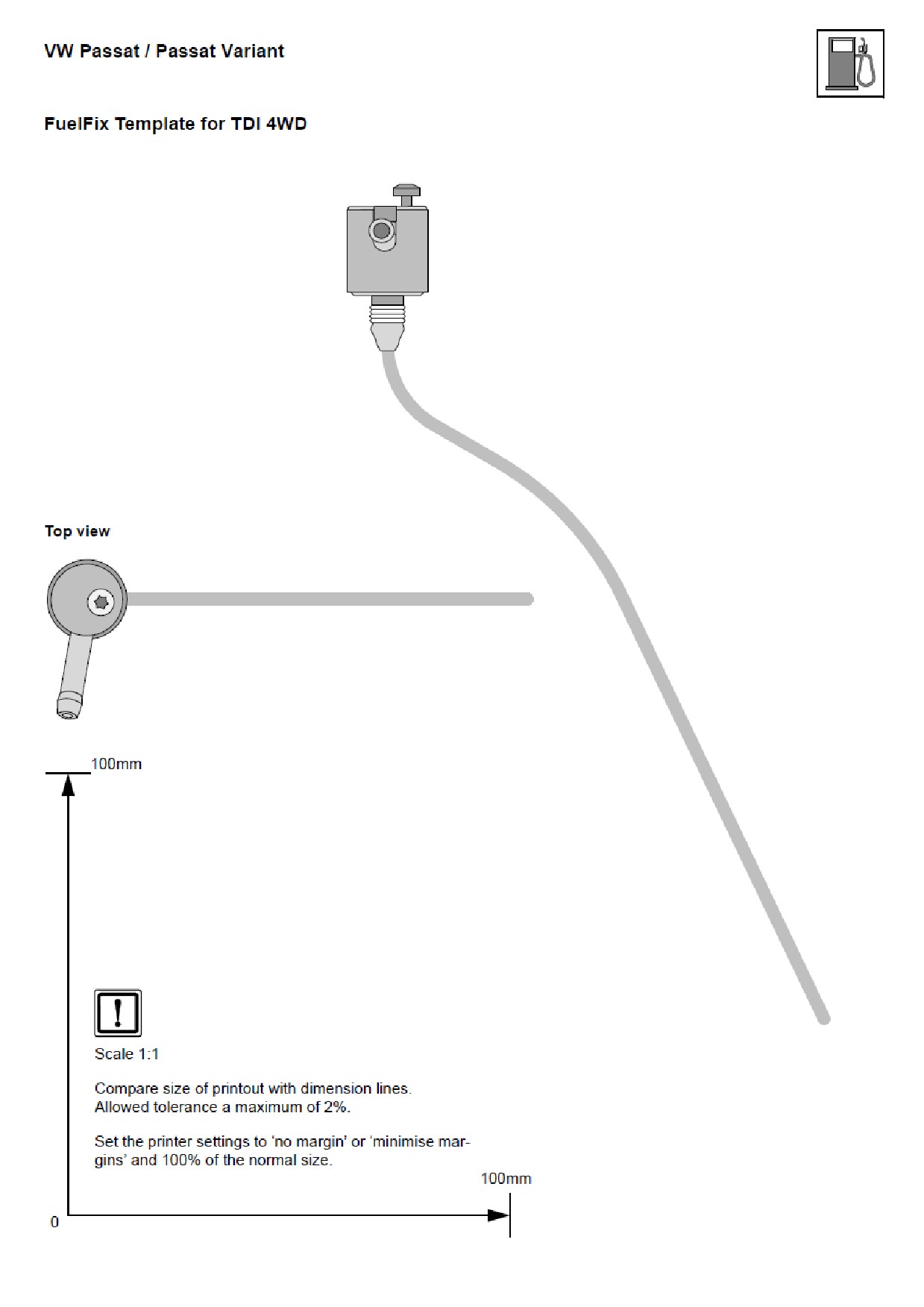

Согнуть и обрезать топливозаборник 1
по шаблону (см. прил.).
Вставить топливозаборник в отверстие
2, как показано на рисунках.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
27
Спозиционировать топливозаборник
1,
как показано на ричунке.
3 - топливозаборник
2 - резиновая трубка, два хомута
1 - отрезок топливной трубки
Зафиксировать топливозаборник в
соответствии с инструкцией.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
28
Проверить правильность фиксации.
Зафиксировать трубку
1 пластиковой
стяжкой 2 (защита от напряжения).

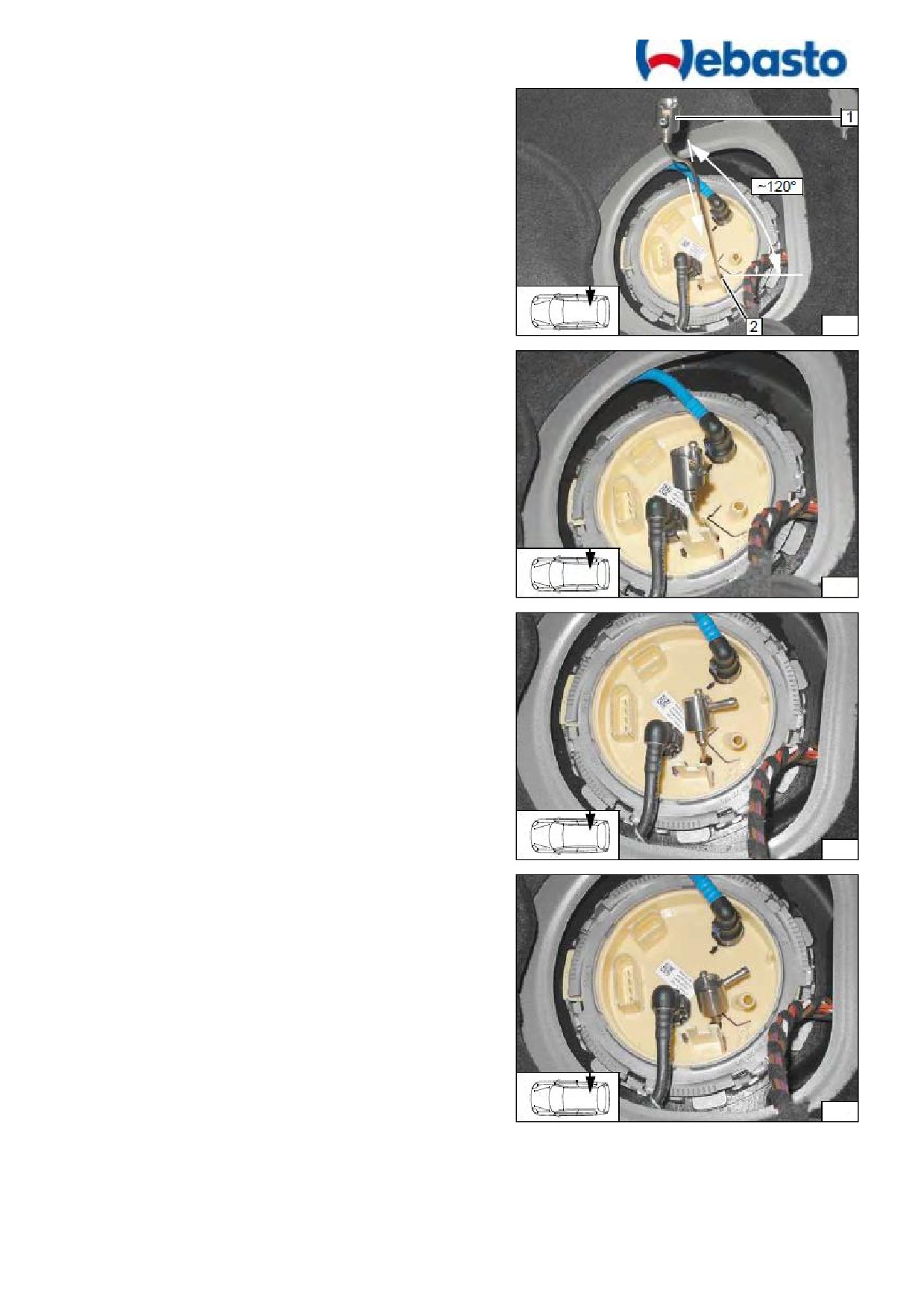

TDI Golf VII / Golf VII Sportsvan

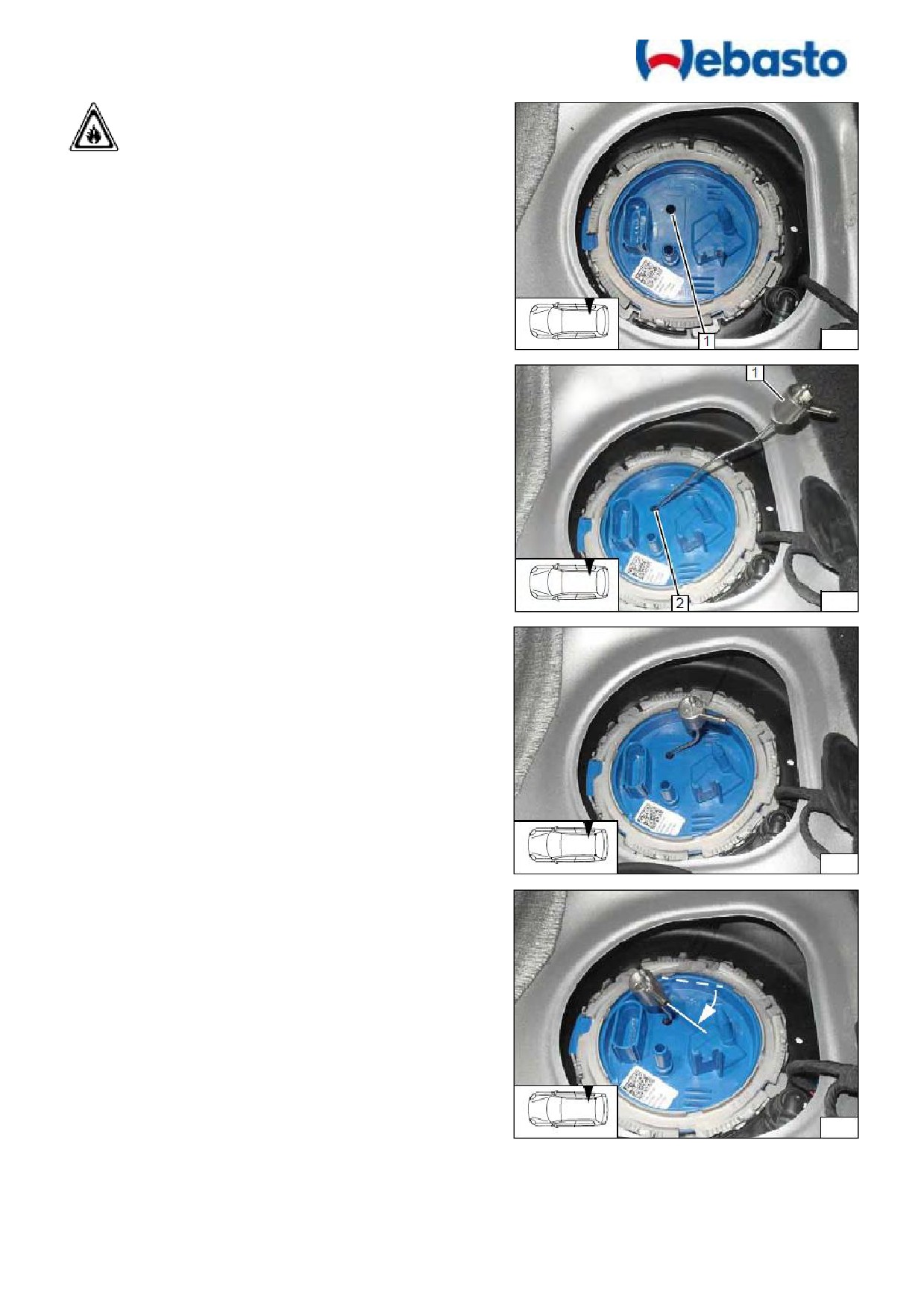

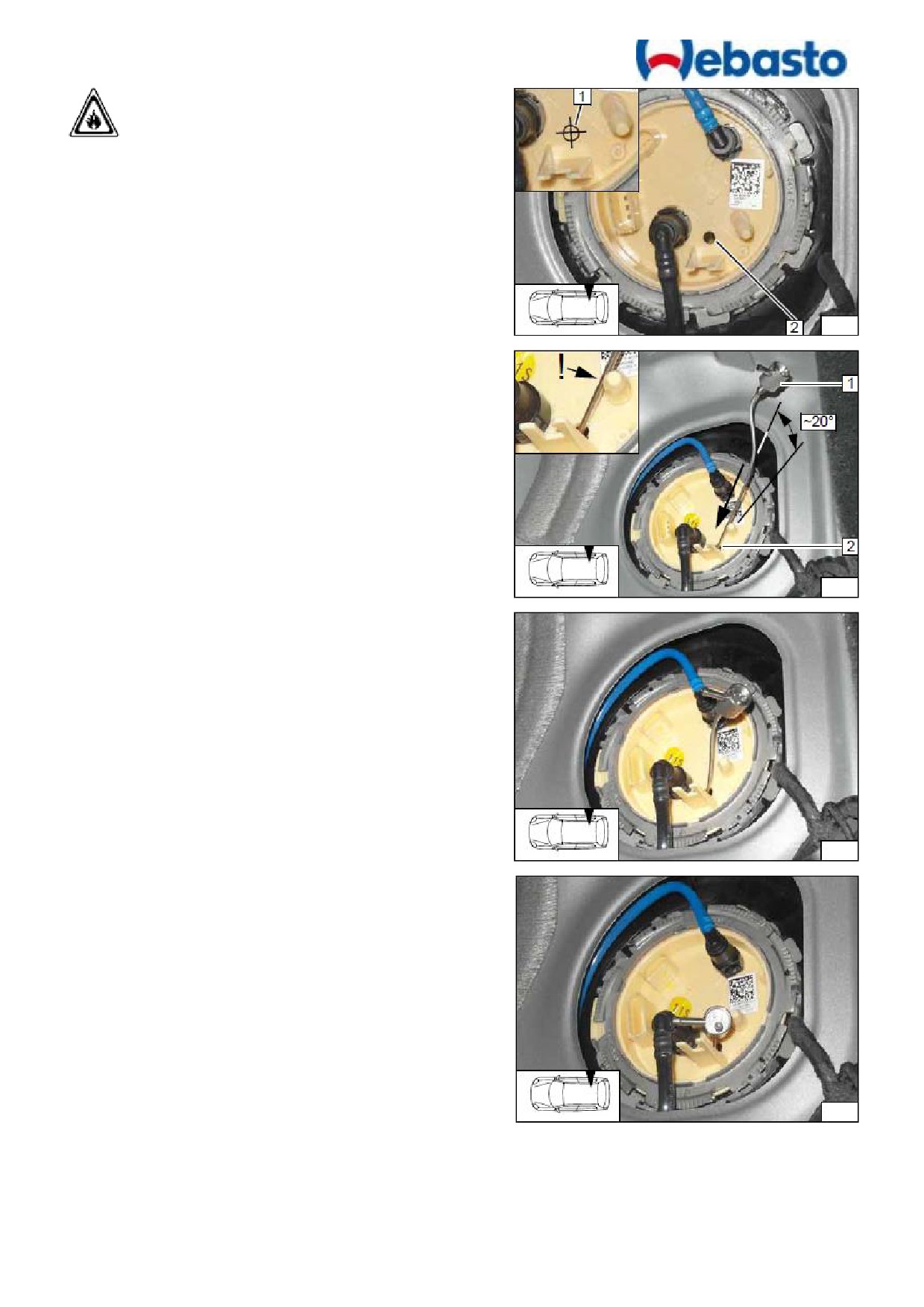

Получить доступ к топливному модулю 1.
Отметить положение отверстия, используя
в
качестве
шаблона
шайбу
2
внеш.=21,6мм.
Просверлить отверстие одноразовым
сверлом из комплекта FuelFix.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
29
Согнуть топливозаборник по шаблону в
приложении. Ввести топливозаборник, как
показано на рисунках.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
30
Подсоединить отрезок трубки 1 с помощью
патрубка
2, зафиксированного хомутами
10мм.
Зафиксировать топливозаборник согласно
инструкции.
Провести проверку фиксации
(пункт F8
инструкции)
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
31

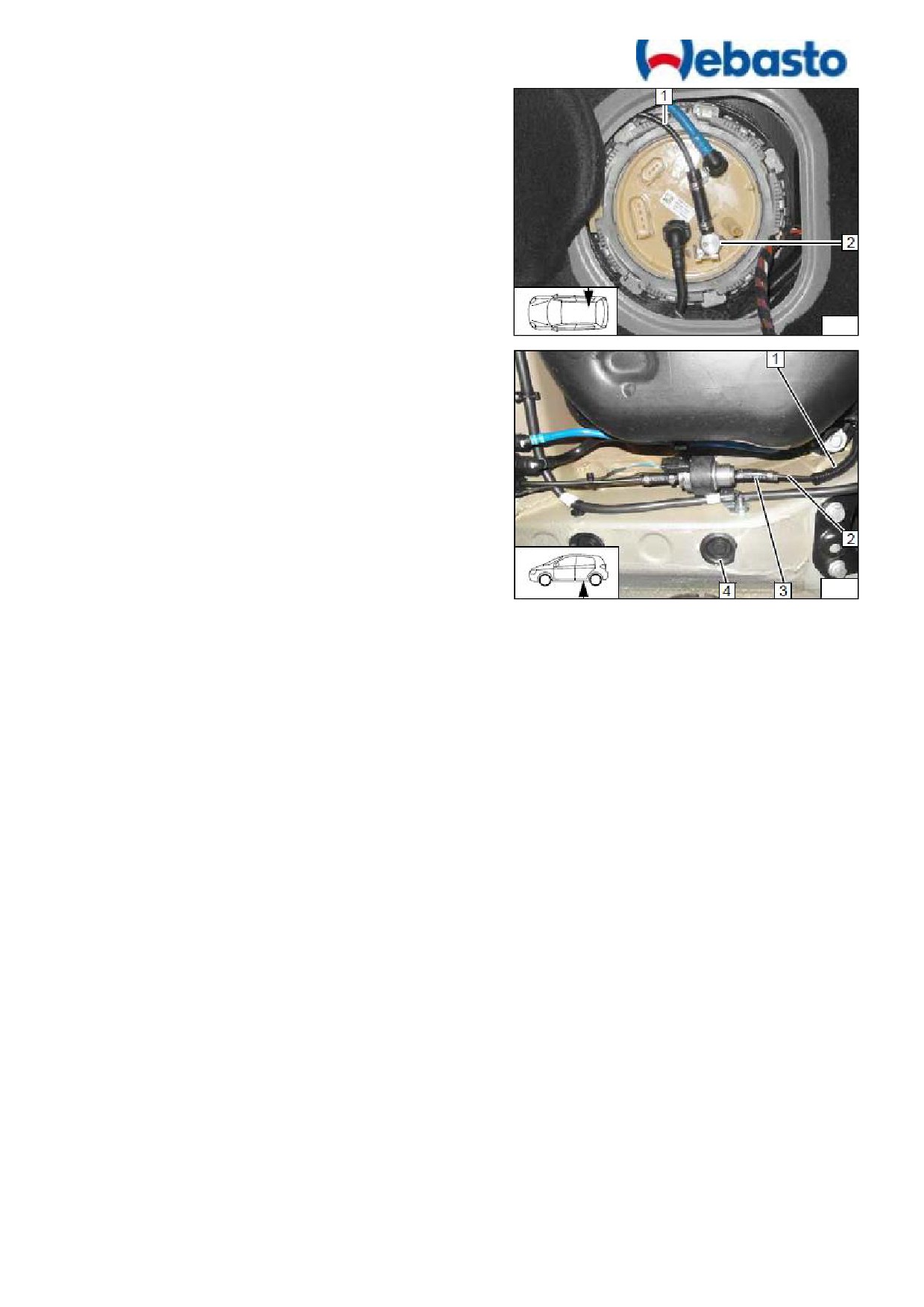

Зафиксировать отрезок трубки 1, избегая
напряжения трубки 2.
Для всех автомобилей
Подсоединить
отрезок
трубки
от
топливозаборника
2 на вход топливного
насоса-дозатора.
1 - защитная гофрированная трубка
3 - резиновая трубка, два хомута
4 - установить заглушку.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
32

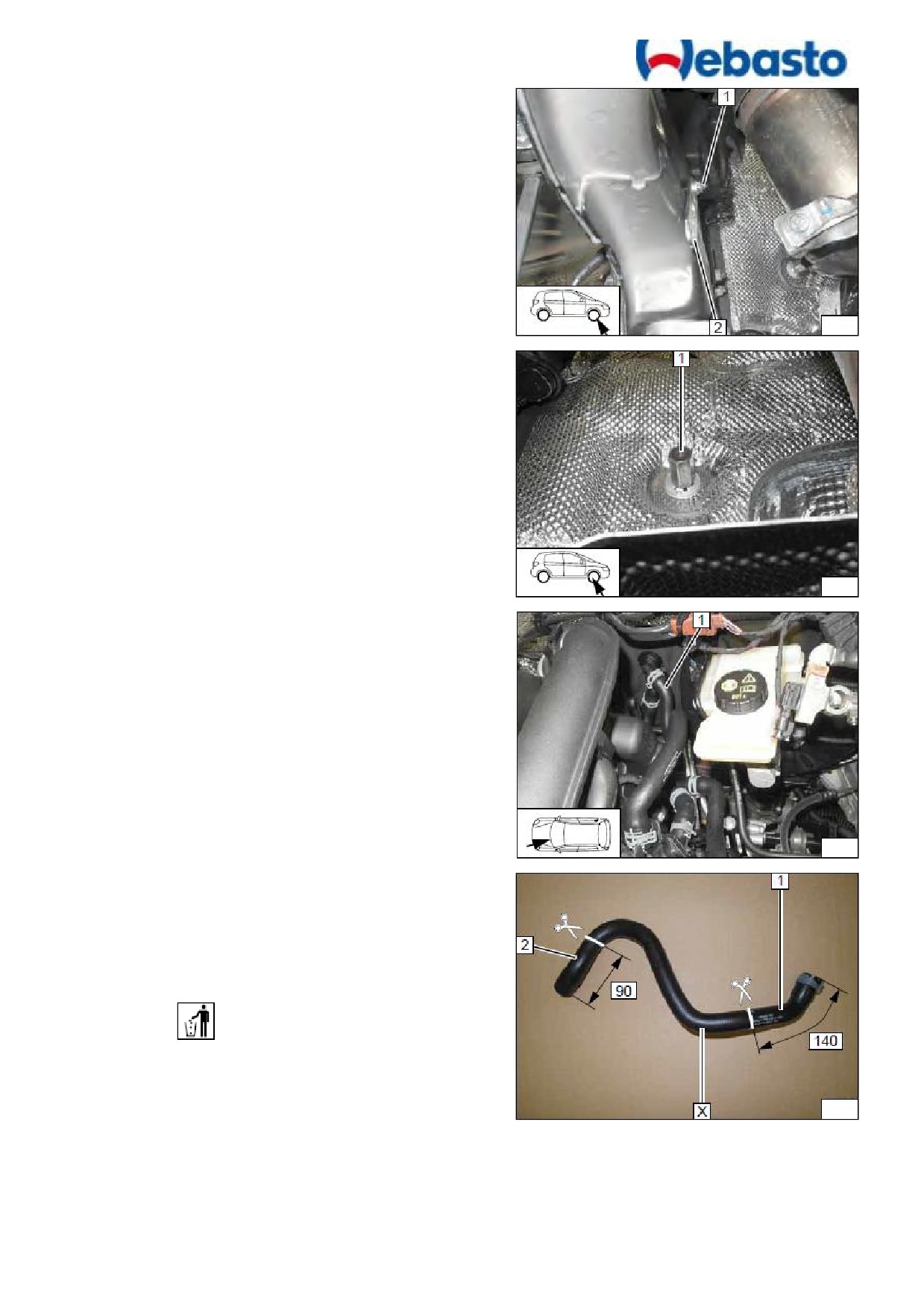

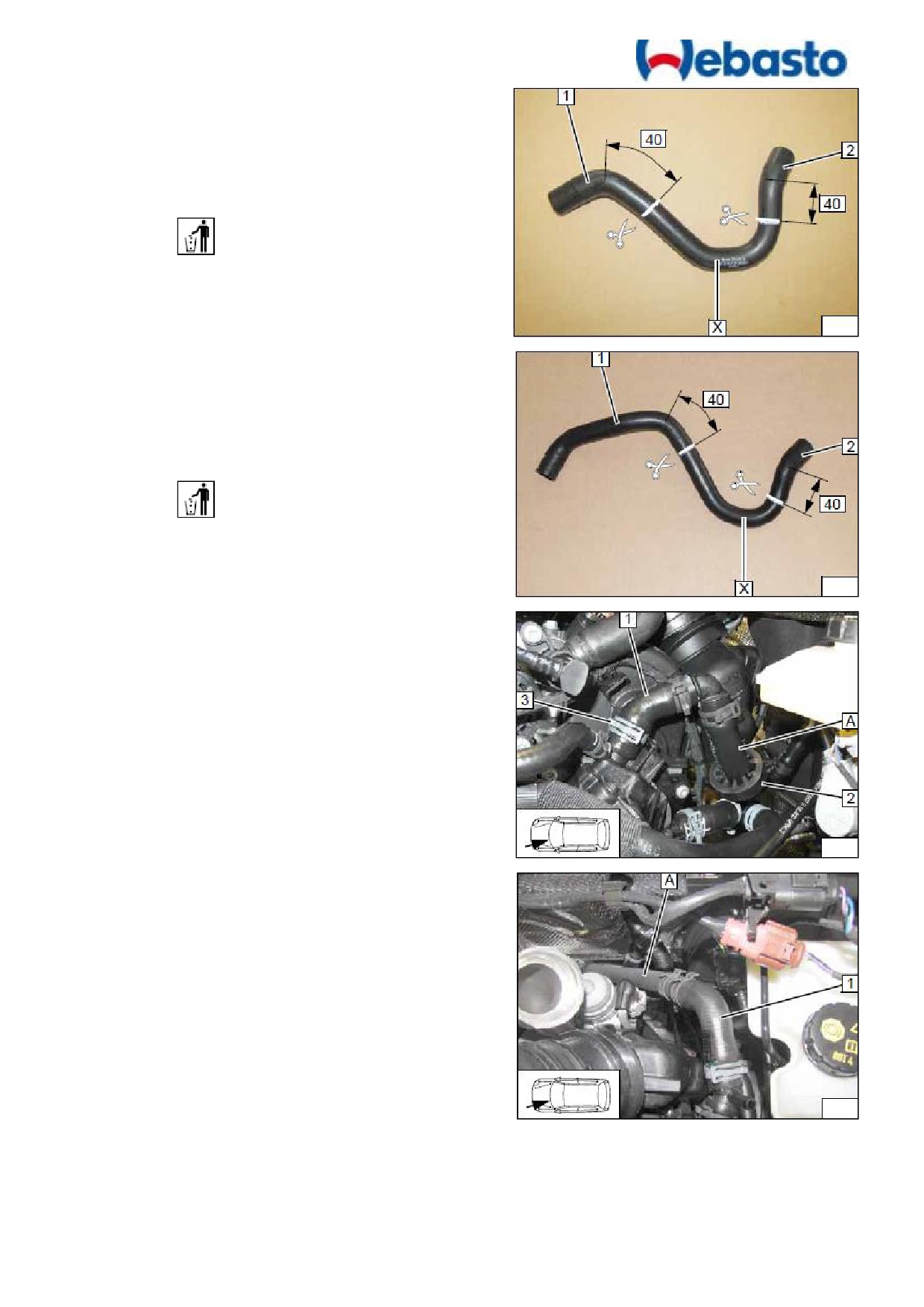

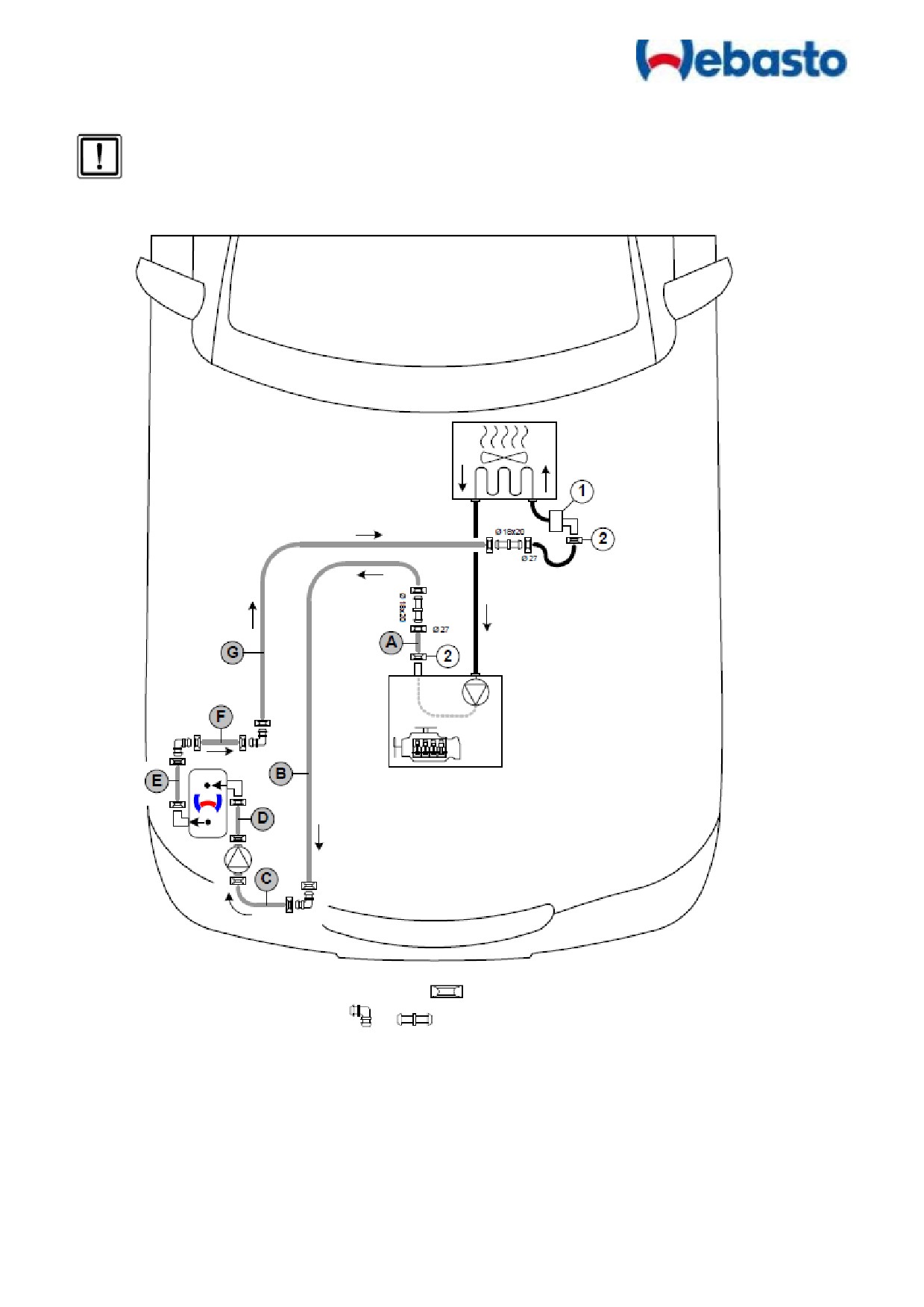

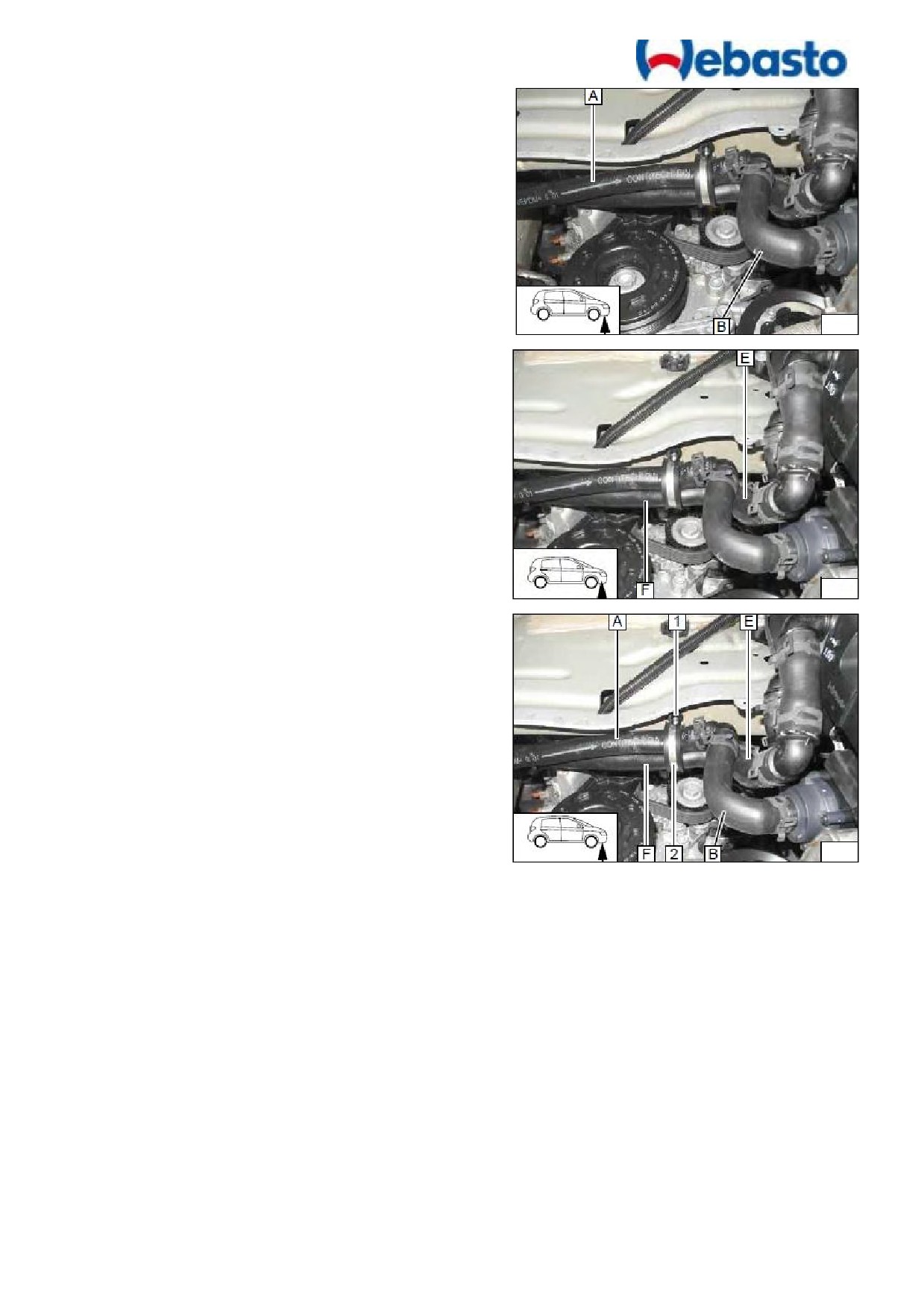

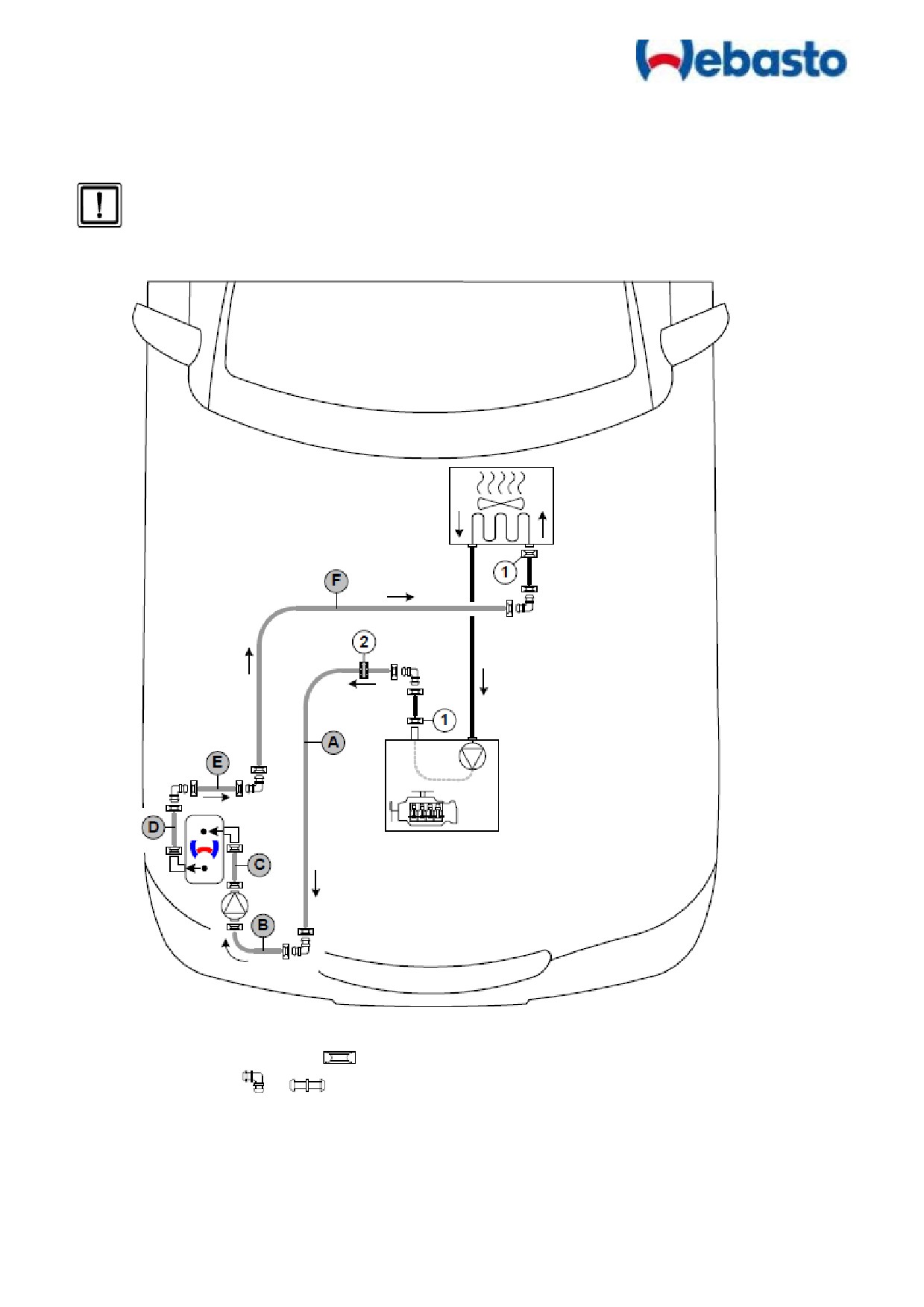

16. Контур системы охлаждения
TSI
ВНИМАНИЕ!
Вытекающий антифриз собрать в специальную емкость.
Шланги устанавливать без перекручивания, излома и натяга.
Обеспечить надежное и безопасное крепление вновь устанавливаемых компонентов.
Все пружинные хомуты
= 25
Все штуцеры и
- 18х18
1 - штатный пружинный хомут
2 - дистанционное кольцо
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
33
Закрепить перфорированную пластину 2
гайкой М6 1 на штатной шпильке.
1 - Дистанционная гайка М6х30
Возможно обойтись без неё или
использовать монтажную пластину
Демонтировать шланг 1, выходящий из
двигателя и входящий в салон.
Хомуты используются повторно.
Passat / Superb
1 - часть, выходящая с двигателя
2 - часть, входящая в салон
Х -
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
34
Golf VII / Sportsvan
Вариант 1
1 - часть, выходящая с двигателя
2 - часть, входящая в салон
Х -
Golf VII / Sportsvan
Вариант 2
1 - часть, выходящая с двигателя
2 - часть, входящая в салон
Х -
Passat / Superb
1
- часть шланга, выходящего из
двигателя
2 - дистанционное кольцо
3 - штатный хомут
Golf VII / Sportsvan
1
- часть шланга, выходящего из
двигателя
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
35
Все автомобили
1 - штатный хомут
2 - часть шланга, входящего в салон

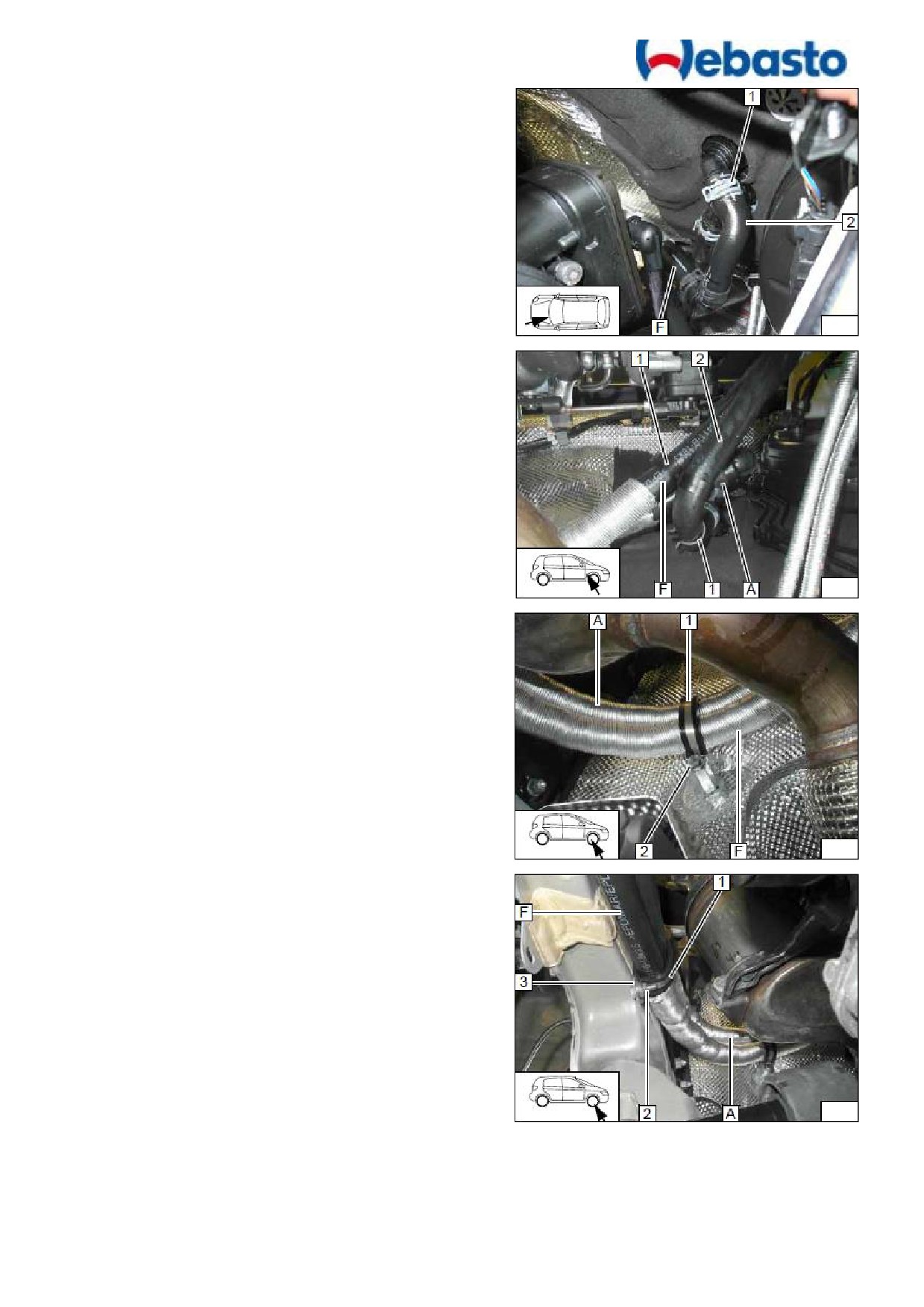

Надеть термозащитную трубку длиной
600 на шланги A и F
1 - фиксатор шлангов
2 - шланг, выходящий из салона
1 - обрезиненный хомут 48
2 - болт М6х20, гровер
1 - обрезиненный хомут 48
2 - болт М6х20, гайка
3 - перфорированная пластина
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
36
Контролировать дистанцию от шлангов
до элементов автомобиля.
1 - штатная шпилька
2 - обрезиненный монтажный хомут
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
37
TDI 2WD
ВНИМАНИЕ!
Вытекающий антифриз собрать в специальную емкость.
Шланги устанавливать без перекручивания, излома и натяга.
Обеспечить надежное и безопасное крепление вновь устанавливаемых компонентов.
Все неуказанные пружинные хомуты
= 25
Все неуказанные штуцеры
и
- 18х18
1 - EGR
2 - штатный пружинный хомут
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
38
Закрепить перфорированную пластину 2
гайкой М6 1 на штатной шпильке.
1 - Дистанционная гайка М6х30
Возможно обойтись без неё или
использовать монтажную пластину
Снять шланг 2, выходящий из двигателя
и входящий на EGR.
Хомуты 1 используются повторно.
Подсоединить шланг A на патрубок,
выходящий из двигателя 1.
2 - штатный хомут
При отсутствии шланга A
(диаметр
20мм), разрезать штатный шланг в
подходящем месте.
Надеть на шланг B термозащитную
трубку 3 длиной 600мм.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
39

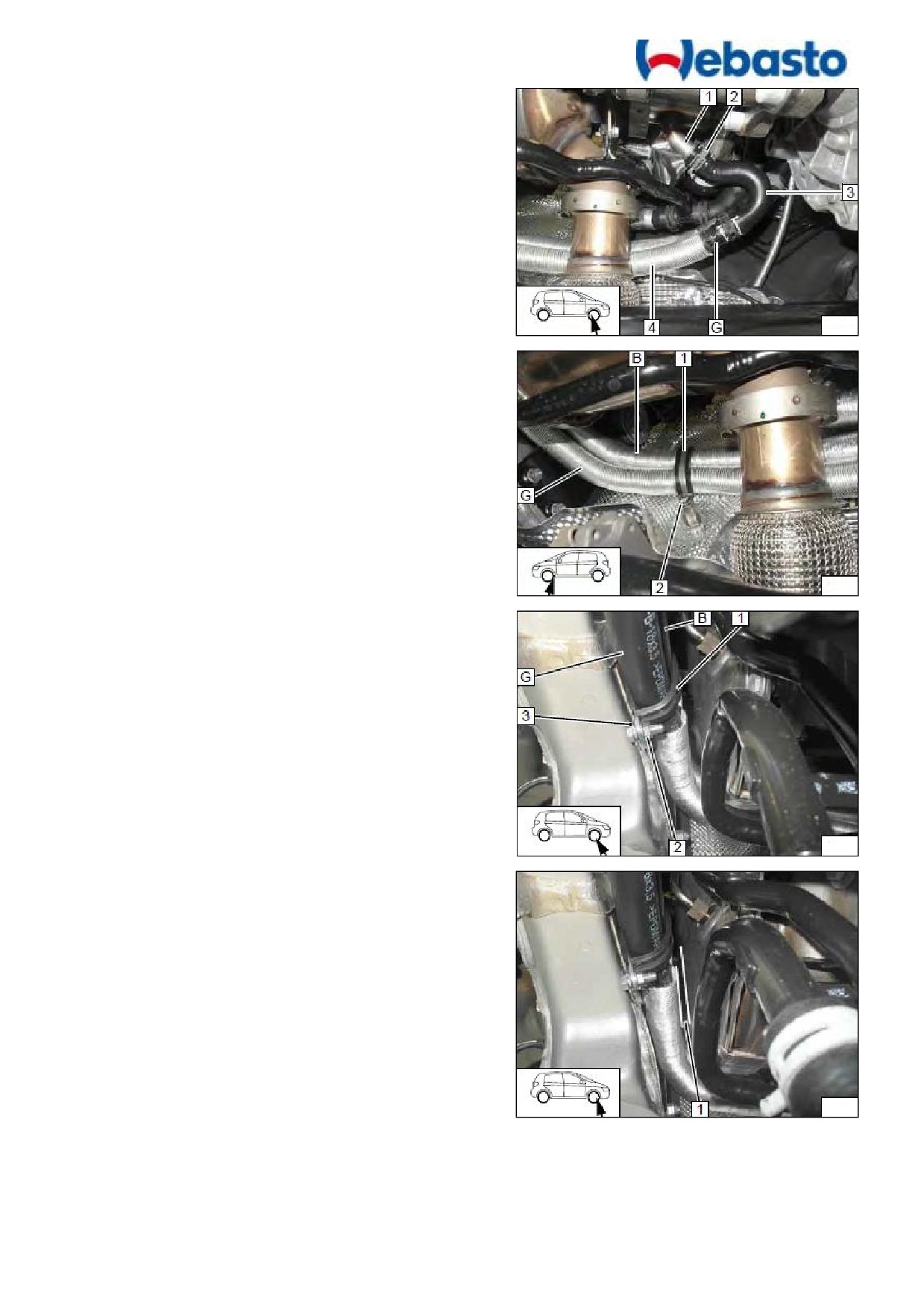

1 - входной штуцер EGR
2 - штатный хомут
Повернуть шланг 3, подсоединить шланг
G, помещённый в термоизоляционную
трубку
1 - обрезиненный хомут 48
2 - болт М6х20, гровер
1 - обрезиненный хомут 48
2 - болт М6х20, гайка
3 - перфорированная пластина
Соблюдать безопасную дистанцию до
элементов автомобиля
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
40
Контролировать дистанцию от шлангов
до элементов автомобиля.
1 - штатная шпилька
2 - обрезиненный монтажный хомут
TDI 4WD и 1,6TDI
ВНИМАНИЕ!
Вытекающий антифриз собрать в специальную емкость.
Шланги устанавливать без перекручивания, излома и натяга.
Обеспечить надежное и безопасное крепление вновь устанавливаемых компонентов.
Все неуказанные пружинные хомуты
= 25
Все неуказанные штуцеры
и
- 18х18
1 - штатный пружинный хомут
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
41

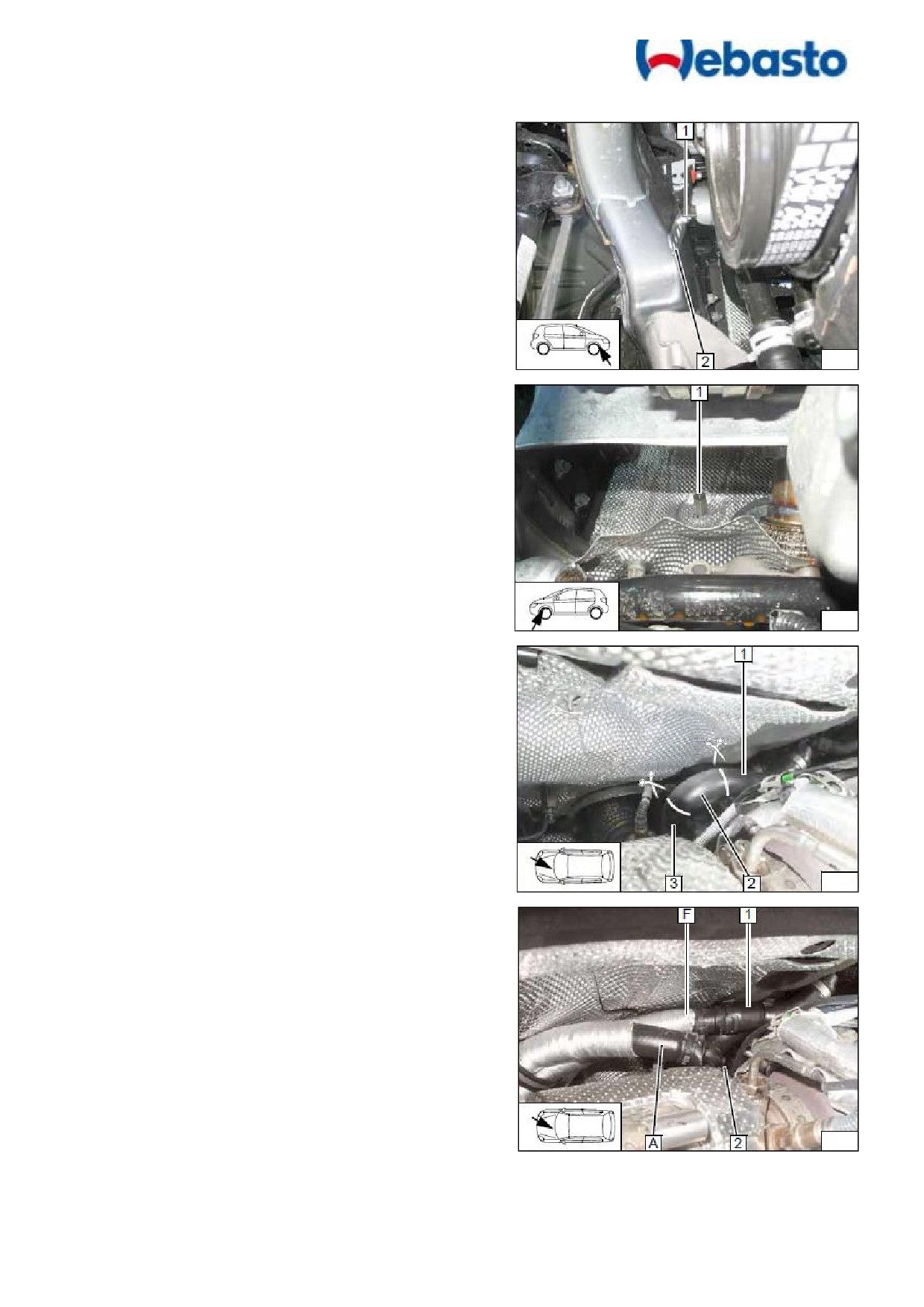

Закрепить перфорированную пластину 2
гайкой М6 1 на штатной шпильке.
1 - Дистанционная гайка М6х30
Возможно обойтись без неё или
использовать монтажную пластину
Разрезать шланг, идущий от двигателя 3
в салон 1.
Часть 2 не используется.
Шланги A и F прокладываются в
термоизоляционных трубках.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
42

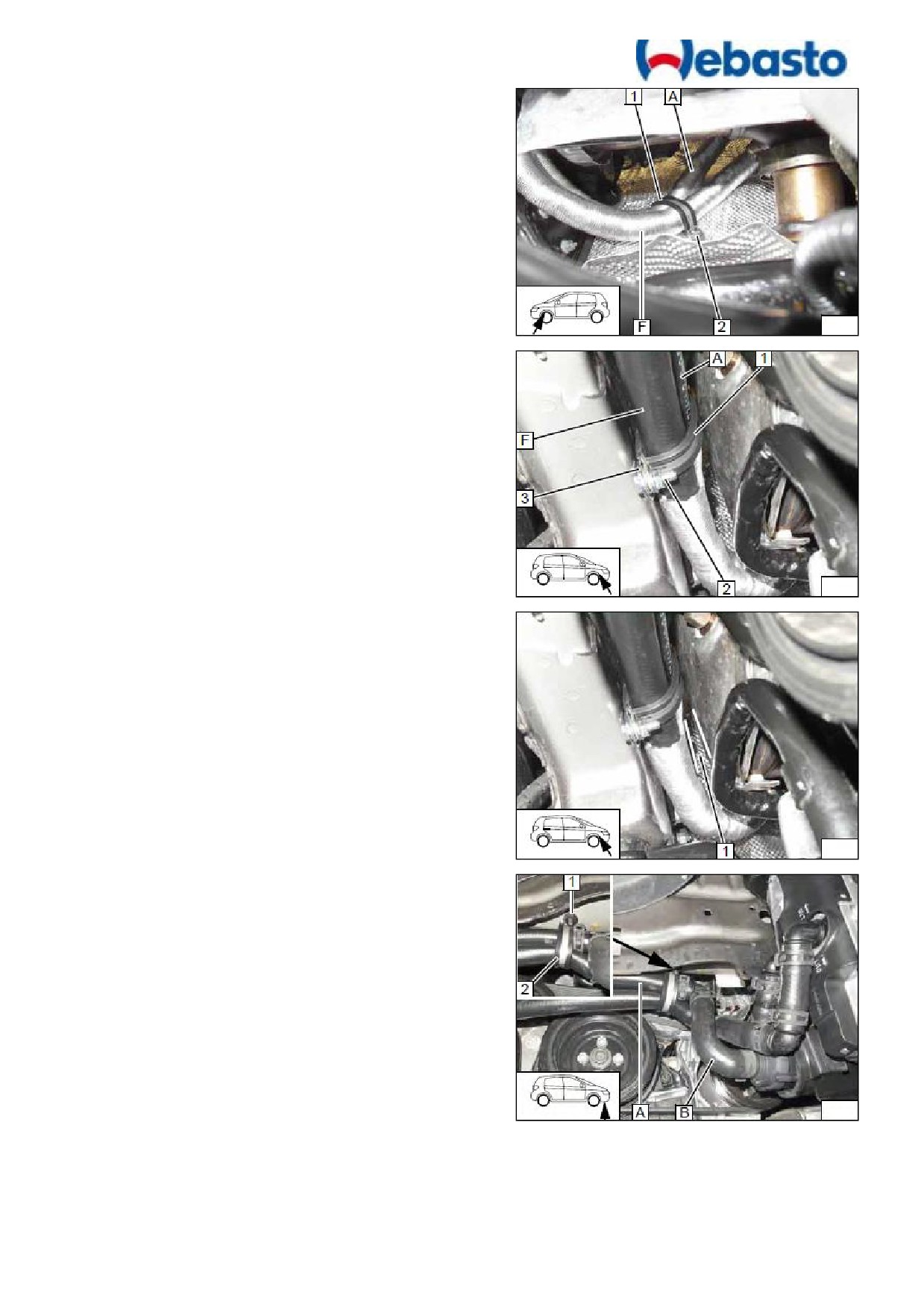

1 - обрезиненный хомут 48
2 - болт М6х20, гровер
1 - обрезиненный хомут 48
2 - болт М6х20, гайка
3 - перфорированная пластина
Соблюдать безопасную дистанцию до
элементов автомобиля
1 - штатная шпилька
2 - обрезиненный монтажный хомут
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
43
Контролировать дистанцию от шлангов
до элементов автомобиля.
17. Завершающие операции
Установить снятые элементы в обратном порядке. Проверить все патрубки, хомуты и электрические
подключения. Закрепить неприкрепленные шланги и трубопроводы.
Использовать только антифриз, рекомендованный к эксплуатации заводом-изготовителем.
Обработать антикоррозийным средством типа «Tectyl 100Kª детали отопителя, подверженные
коррозии.
• Подключить АКБ
• Заполнить систему охлаждения антифризом и прокачать её, пользуясь спецификациями завода-
изготовителя
• Настроить минитаймер. Обучить передатчики Telestart
• Выполнить настройки на контрольной панели системы отопления/кондиционирования (A/C) согласно
«Руководству пользователяª
• В процессе пробного запуска проверить все подключения жидкостного контура и топливопровода на
наличие утечек и надежность соединения
• В случае блокировки в процессе пробного запуска проверить наличие ошибок, используя меню
«Индикация сбоевª
• Проверить правильность работы отопителя (см. инструкции по установке и эксплуатации)
После установки подкрылка и пыльника
двигателя
(1
и
2)
контролировать
позиционирование окончание выхлопной
трубки a2
Контролировать достаточное расстояние
от выхлопного глушителя до пластиковых
элементов автомобиля.
1325133A_RU_VW+Skoda_MQB_B+D_TT-Evo
44
Руководство пользователя
Пожалуйста, вложите эту страничку в руководство пользователя
Примечание:
Рекомендуется, чтобы время работы отопителя не превышало время поездки
Например:
Для поездки длительностью около 20 минут рекомендуется время прогрева не более 20
минут.
Если в автомобиле установлена система контроля объема салона, то при использовании
подогревателя, рекомендуется отключать её, чтобы избежать ложных срабатываний.
Указания по отключению приведены в руководстве по эксплуатации автомобиля или
сигнализации.
В зависимости от манеры вождения может потребоваться нерегулярная подзарядка
аккумуляторной батареи.

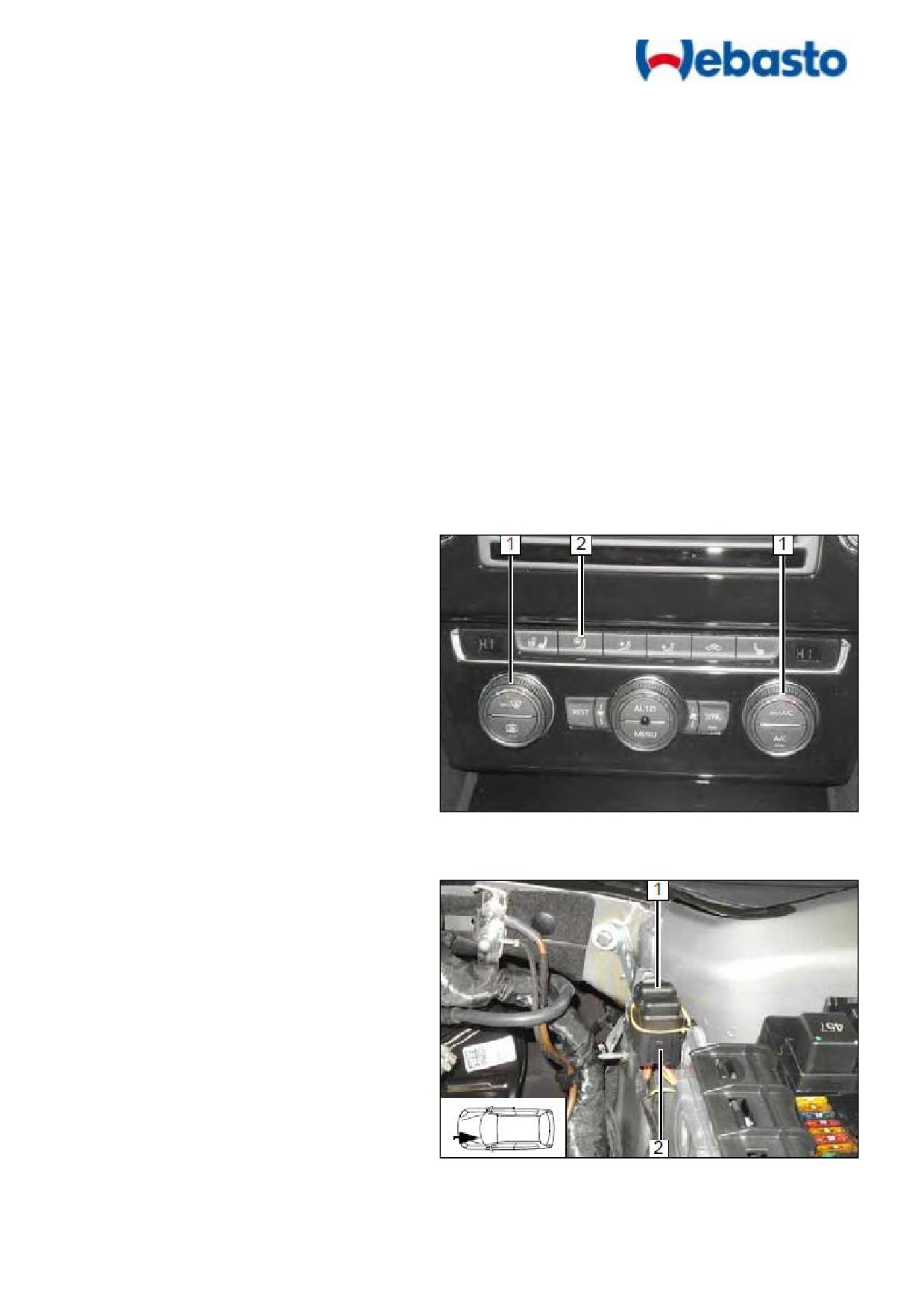

Перед постановкой автомобиля на парковку выполнить следующие действия:
1
Установить температуру в обеих
зонах на максимум
2
Установить
направление на
ветровое стекло
Расположение предохранителей
1 - предохранитель
оборудования в салоне - 1А
2 - предохранитель
подогревателя - 20А
