Реле перегрузки РТ ЭТ. Руководство по эксплуатации РТ ЭТ.000 РЭ





УТВЕРЖДАЮ
Генеральный директор
ОАО «Электромашина»
____________О.И.Бочкарев
«___»___________2004 г.
Реле перегрузки РТ ЭТ
Руководство по эксплуатации
РТ ЭТ.000 РЭ
(Проект)
СОГЛАСОВАНО
Директор
ООО «НПК ЭлТранс»
Заместитель начальника отдела новых
_____________А.А.Гарибян
локомотивов
«___»___________2004 г.
Департамента локомотивного хозяйства
ОАО «РЖД»
____________Е.В.Козаченко
«___»___________2004 г.
Заместитель директора
ВНИКТИ
_____________В.А.Чаркин
«___»___________2004 г.
Начальник дирекции
«Желдорреммаш»
_____________В.А.Худорожко
«___»___________2004 г.
Копировал
Формат А4
СОДЕРЖАНИЕ
Введение
3
1 Описание и работа реле
4
1.1 Назначение
4
1.2 Технические характеристики
4
1.3 Состав изделия
8
1.4 Устройство и работа
10
1.5 Средства измерения и инструмент
13
1.6 Маркировка и пломбирование
14
1.7 Упаковка
14
2 Использование по назначению
15
2.1 Эксплуатационные ограничения
15
2.2 Подготовка к использованию
16
2.3 Использование реле
19
3 Техническое обслуживание реле
22
3.1 Общие указания
22
3.2 Виды технического обслуживания и текущих ремонтов22
3.3 Меры безопасности
23
3.4 Порядок технического обслуживания реле
23
3.5 Консервация
26
4 Ремонт реле и его составных частей
27
4.1 Разборка реле РТ-500 ЭТ
27
4.2 Сборка реле РТ-500 ЭТ
28
4.3 Разборка реле РТ-502 ЭТ, РТ-502 -01 ЭТ
30
4.4 Сборка реле РТ-502 ЭТ, РТ-502-01 ЭТ
31
4.5 Регулировка реле
33
4.6 Проверка реле после сборки
34
5 Хранение
36
6 Транспортирование
37
7 Утилизация
38
Приложение А Нормы допусков, износов и контролируемых
величин в эксплуатации
39
Приложение Б Ссылочные нормативные документы
40
РТ ЭТ.000 РЭ
Изм
Лист
№ докум.
Подп.
Дата
Разраб.
Хлеборобова
Литера
Лист
Листов
Косых
2
41
Реле перегрузки РТ ЭТ
Пров.
Нач.отд.
Богданов
Руководство по эксплуатации
Н. контр.
Чернышова
ОАО «НПО «Электромашина»
Утв.
Акимов
Копировал
Формат А4
Настоящее руководство по эксплуатации (РЭ) предназначено для изучения
устройства, принципа работы и использования реле перегрузки РТ ЭТ, правил
технического обслуживания в процессе эксплуатации, транспортирования и
хранения. В настоящем РЭ указаны методы безопасной работы при
эксплуатации реле.
Настоящее руководство по эксплуатации РЭ предназначено для машинистов
электроподвижного состава, а также для работников депо, производящих
технический надзор и ремонт электрооборудования.
Документы, на которые даны ссылки, указаны в приложении А настоящего
РЭ.
Лист
РТ ЭТ.000 РЭ
3
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение изделия
1.1.1
Реле РТ-500 ЭТ предназначено для отключения БВП-5
(быстродействующий выключатель) в случае перегрузки в цепи
преобразователя, реле РТ-502 ЭТ, РТ-502-01 ЭТ предназначены для включения
световой сигнализации о перегрузке тяговых электродвигателей.
1.1.2 Структура условного обозначения реле имеет вид
РТ - ХХХ ЭТ УХЛ2, где
РТ - реле перегрузки;
ХХХ - обозначение серии;
ЭТ - индекс изготовителя;
УХЛ - климатическое исполнение;
2 - категория размещения.
1.1.3 Реле устанавливается внутри кузова электровоза.
1.1.4 Реле должно быть работоспособным при эксплуатации в следующих
условиях:
- при температуре окружающего воздуха от минус 60°С до плюс 60°С;
- при относительной влажности воздуха не более 98 % при температуре не
более плюс 25 °С;
- при механических воздействиях вибрации с частотой от 0,5 до 100 Гц при
ускорении
9,8 м/с²
(1 g), не более и воздействии одиночных ударов в
горизонтальном направлении при ускорении 29,4 м/с² (3 g) и длительностью от
2 до 20 мс;
- при высоте над уровнем моря 1400 м, не более.
1.2
Технические характеристики
1.2.1 Основные параметры реле приведены в таблице 1.
Лист
РТ ЭТ.000 РЭ
4
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Таблица 1
Основные параметры и
Тип реле
РТ-502 ЭТ,
характеристики
РТ-500 ЭТ
РТ-502-01 ЭТ
1.
Номинальное
напряжение
50
50
контактов, В
2.
Номинальный ток контактов, А
5
5
3.
Номинальный ток катушки, А
80
600
4.
Ток срабатывания (уставка), А
80±4
750±30
5.
Ток отключения, А
__
450±18
6.
Раствор контактов, мм
от 2,5 до 5,0
от 1,7 до 2, 3
7.
Провал контактов, мм
от 1,5 до 2,5
от 1,2 до 1, 8
8.
Сопротивление катушки при
0,0002
0,003
0,0003
__
температуре плюс 20 °С, Ом
9.
Масса, кг
3,60±0,33
3,80±0,33
1.2.2 Режим работы реле - продолжительный.
1.2.3 Рабочее положение - вертикальное, блокировкой вверх.
1.2.4 Сопротивление изоляции 20 МОм, не менее.
1.2.5 Коммутационная износостойкость при номинальном включаемом
отключаемом токе и напряжении 50 В, не менее 10 000 циклов.
1.2.6 Механическая износостойкость
100
000 циклов включения
отключения, не менее.
1.2.7 Габаритные, установочные и присоединительные размеры реле
РТ-500 ЭТ приведены на рисунке 1, реле РТ-502 ЭТ, РТ-502-01 ЭТ - на рисунке 2.
Лист
РТ ЭТ.000 РЭ
5
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Рисунок 1 Габаритные, установочные и присоединительные размеры реле
перегрузки РТ-500 ЭТ.
Лист
РТ ЭТ.000 РЭ
6
Изм. Лист
№ докум.
Подп. Дата
Копировал
Формат А4
Тип реле
А*, мм
L*, мм
РТ-502 ЭТ
410±0,5
450
РТ-502-01 ЭТ
335±0,5
375
Рисунок 2- Габаритные, установочные и присоединительные размеры
реле перегрузки РТ-502 ЭТ, РТ-502-01 ЭТ.
Лист
РТ ЭТ.000 РЭ
7
Изм. Лист
№ докум.
Подп. Дата
Копировал
Формат А4
1.3 Состав изделия
1.3.1 Реле должны соответствовать требованиям технических условий
РТ ЭТ.000 ТУ и комплекту конструкторской документации согласно таблице 2.
Таблица 2
Обозначение
Тип реле
конструкторской
Блокировка
документации
РТ-500ЭТ
РТ-500 ЭТ.000
РЭВ-294 ЭТ.400-01 СБ
РТ-502ЭТ
РТ-502 ЭТ.000
РП-272 ЭТ.200 СБ
1.3.2 В настоящем РЭ указаны реле, имеющие одинаковую конструкцию
основных узлов, но отличающиеся исполнением блокировок и катушки, а так же
некоторыми техническими характеристиками, такими как, номинальный ток
катушки и токами уставки реле. Электрические схемы контактов блокировок
приведены в таблице 3. Электрическая схема катушки реле приведена на рисунке
3. Нумерация выводов блокировок реле перегрузки РТ-500 ЭТ и РТ-502 ЭТ
(РТ-502-01 ЭТ) приведена на рисунке 4 и 4а соответственно.

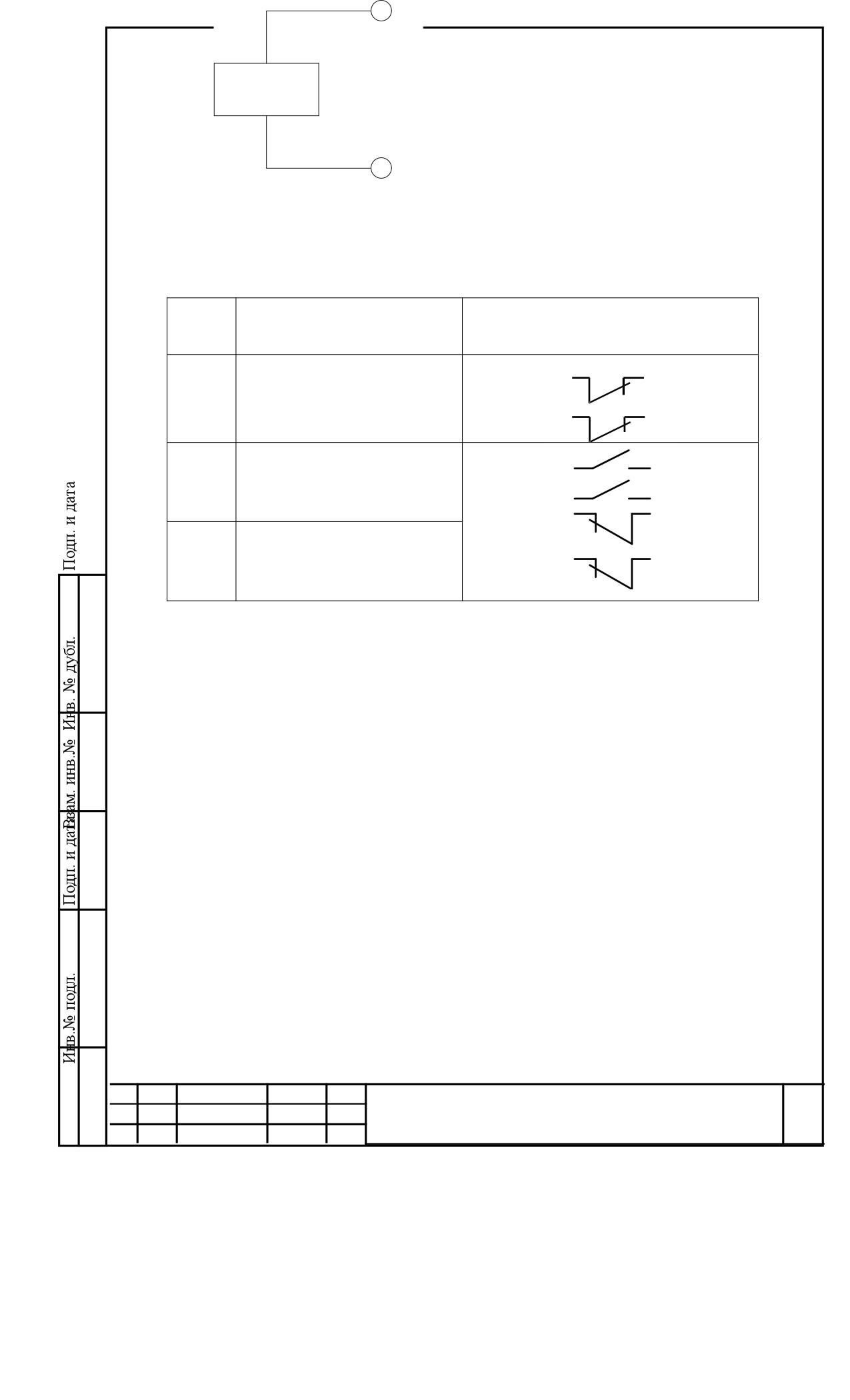

Рисунок 3. Электрическая схема катушки реле перегрузки РТ ЭТ
К - обмотка катушки
Лист
РТ ЭТ.000 РЭ
8
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
А
К
Б
А, Б выводы катушки реле (обозначены условно)
Таблица 3
Электрическая схема контактов
№ п/п
Тип реле
блокировки
4
3
1
РТ-500 ЭТ
6
5
2
1
2
РТ-502 ЭТ
4
3
6
5
3
РТ-502-01 ЭТ
8
7
Лист
РТ ЭТ.000 РЭ
9
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Рисунок 4- Нумерация выводов блокировки реле РТ-500 ЭТ
Рисунок 4а - Нумерация выводов блокировки реле РТ- 502 ЭТ, РТ-502-01 ЭТ
1.4 Устройство и работа
Лист
РТ ЭТ.000 РЭ
10
Изм. Лист
№ докум.
Подп. Дата
Копировал
Формат А4

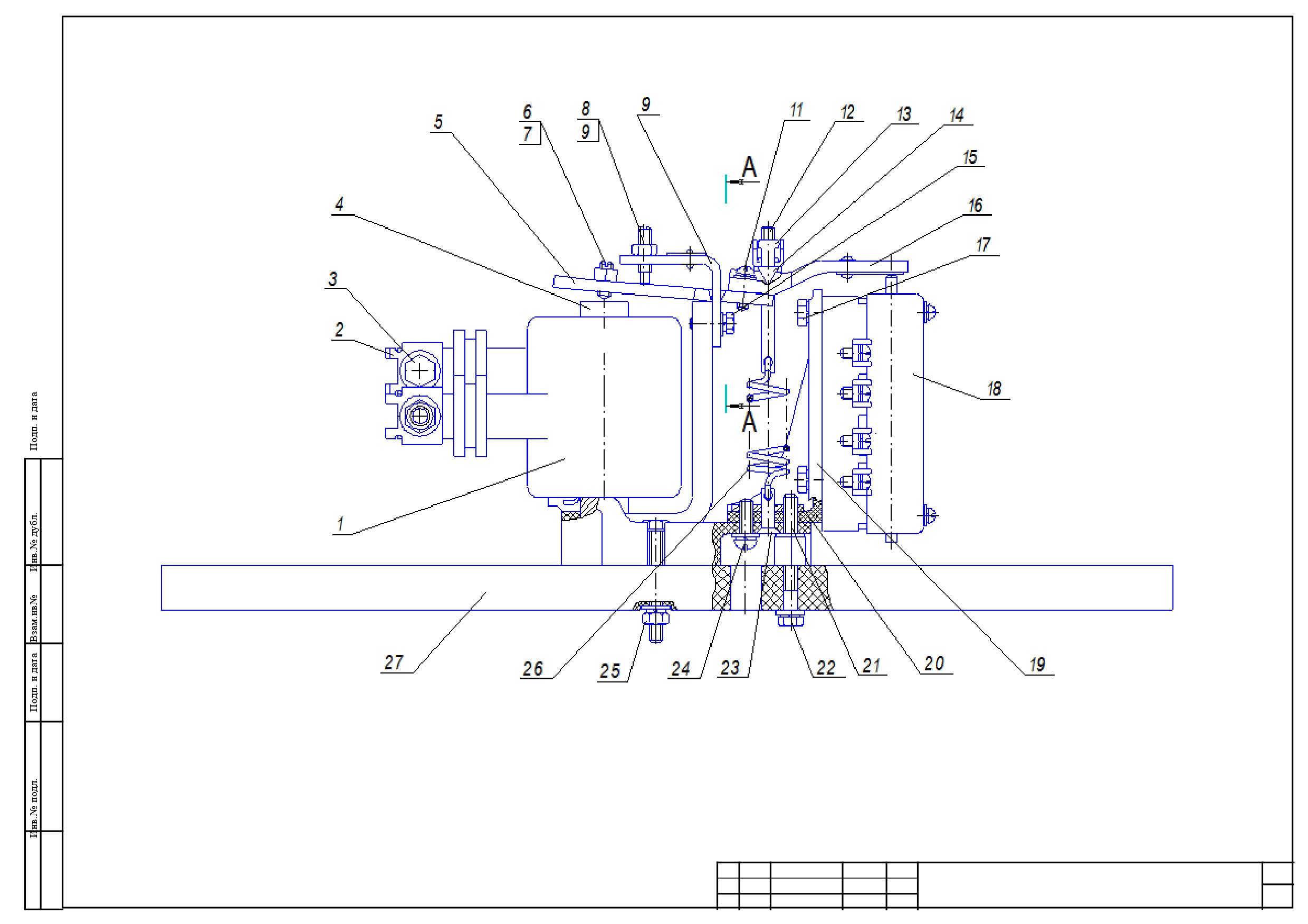

Рисунок 5- Внешний вид реле перегрузки РТ-500 ЭТ
1.4.1 Реле перегрузки РТ-500 ЭТ, приведённое на рисунке 5, состоит из
следующих основных узлов:
- катушки поз.1;
- магнитопровода поз.2;
- якоря поз.3;
- шпильки специальной поз.4;
- шпильки специальной поз.5
- блока контактов поз.6;
- пружины поз.7;
- основания магнитопровода поз.8
- скоб поз.9.
Лист
РТ ЭТ.000 РЭ
11
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Рисунок 5а - Реле перегрузки РТ-502 ЭТ, РТ-502-01 ЭТ
1.4.2 Реле перегрузки РТ-502 ЭТ, приведённое на рисунке 5а, состоит из
следующих основных узлов:
- катушки поз.1
- трубки перехода поз.2;
- магнитопровода поз.3
- указателя срабатывания поз.4;;
- якоря поз.5;
- шпильки специальной поз.6;
- шпильки специальной поз.7
- блока контактов поз.8;
- пружины поз.9;
- основания магнитопровода поз.10;
- колодки поз.11
Лист
РТ ЭТ.000 РЭ
12
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
1.4.3 При подаче тока уставки на обмотку реле, якорь притягивается к
магнитопроводу, при этом происходит замыкание или размыкание контактов
блокировки. При отключении реле, цепь обмотки разрывается. В момент, когда
усилие противодействующей пружины становится больше электромагнитного
усилия, происходит отпускание якоря.
1.5 Средства измерения и инструменты, предназначены для контроля и
выполнения работ по техническому обслуживанию и ремонту реле, приведены в
таблице 4.
Таблица 4
Название прибора и инструмента
Технические характеристики
Амперметр постоянного тока
(0-1000) А кл.т. 1,5
Мегаомметр
2500В-10000 МОм кл.т. 1,5
Мегаомметр
250В-10000 МОм кл.т. 1,5
Термометр лабораторный ТЛ-2
0-100 °С, цд 1°С
Секундомер СОС-пр-2б-2-000
0-30 мин
Штангенциркуль ШЦ-1 II-250-800-0,1
(250 - 800) мм
Калибр-вкладыш на р-р (2,0±0,5)
От 1,5 до 2,5 мм
Калибр-вкладыш на р-р (2,5+0,5)
Не менее 2,5 мм
Калибр-вкладыш на р-р (1,5±0,3)
От 1,2 до 1,8 мм
Калибр-вкладыш на р-р (2,0±0,3)
От 1,7 до 2,5 мм
Щупы 100
Набор №4 кл.т. 2
Мост постоянного тока
кл.т. 1, 10 -2 - 103 Ом
Источник тока
0-800 А
Отвёртка
-
Штангенциркуль ШЦ-1 II-250-800-0,1
(250 - 800) мм
Кусачки
-
Плоскогубцы
-
Пробойная установка
12 кВ
Продолжение таблицы 4
Ключ
НП-134-13 (S=10)
Ключ
НП-134-13 (S=12)
Ключ
НП-134-13 (S=14)
1.6 Маркировка и пломбирование
1.6.1 Маркировка реле выполняется на прикреплённой к нему табличке. В
табличку вносят:
- тип реле;
Лист
РТ ЭТ.000 РЭ
13
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- номинальный ток;
- номинальное напряжение;
- масса реле;
- серийный номер;
- год выпуска.
1.6.2 Для реле РТ-500 ЭТ шпилька специальная поз.
6, рисунок
5
пломбируется, для РТ-502 ЭТ, РТ-502-01 ЭТ пломбируется шпилька специальная
поз.7 рисунок 5а.
1.6.3 Маркировка транспортной тары должна быть выполнена по
ГОСТ 14192.
1.7 Упаковка.
1.7.1 Реле оборачивается в два слоя бумаги БП-3-35 ГОСТ 9569 и
помещается в полиэтиленовый чехол с силикагелем гранулированным марки
КСМГ ГОСТ 3959 с влажностью 2 %, не более. Чехлы завариваются.
1.7.2 Упакованные в чехлы реле в количестве 4 штук помещаются в ящик из
ДВП и устанавливают на деревянные панели. Крышку ящика прибивают
гвоздями.
1.7.3 Ящик маркируется манипуляционными знаками: «Верх не кантовать»,
«Осторожно хрупкое», «Беречь от влаги».
Лист
РТ ЭТ.000 РЭ
14
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения
2.1.1 Технические характеристики, несоблюдение которых недопустимо по
условиям безопасности и (или) которые могут привести к выходу реле из строя,
указаны в таблице 5 настоящего РЭ.
Таблица 5
Наименование характеристики
Значение
1
Род тока
Постоянный
2
Раствор контактов
РТ-500 ЭТ
(от 2,5 до 5,0) мм
РТ-502 ЭТ, РТ-502-01 ЭТ
(от 1,7 до 2,3) мм
3
Провал контактов
РТ-500 ЭТ
(от 1,5 до 2,5) мм
РТ-502 ЭТ, РТ-502-01 ЭТ
(от 1,2 до 1,8) мм
4
Сопротивление катушки при
0,0002
0,003
0,0003
температуре +20 °С, Ом
5
Сопротивление изоляции между
электрическими цепями и
Не менее 20 МОм
корпусом в НКУ
2.1.2 Требования к месту монтажа (установки) реле на электровозе.
Место для монтажа реле на электровозе должно обеспечивать:
- условия эксплуатации в части воздействия механических факторов
внешней среды в соответствии с группой М25 ГОСТ 17516;
- возможность доступа без демонтажа сопрягаемого или близлежащего
оборудования для осмотра и обслуживания реле;
- защиту от попадания на реле горюче-смазочных материалов, посторонних
предметов и влаги;
- защиту обслуживающего персонала от прикосновения к подвижным и
токоведущим частям во время работы реле.
2.1.3 Монтаж реле на электровозе производить в следующем порядке:
Лист
РТ ЭТ.000 РЭ
15
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- установить реле в рабочем положении
(п.1.2.3 настоящего РЭ) в
электровозе по месту;
- закрепить реле при помощи болтов
(шпилек), проходящих через
отверстия в рейке;
- подсоединить реле к электрической цепи электровоза в соответствии с её
принципиальной схемой;
- проверить правильность монтажа реле на электровозе.
2.2 Подготовка к использованию
2.2.1 Меры безопасности при подготовке реле к использованию следующие:
- персонал, готовящий изделия к использованию, должен пройти
специальную подготовку и проверку знаний при работе с электроустановками,
напряжением до и свыше 1000 В;
Примечание - Право на проведение работ подтверждается записью в строке
«Свидетельство на право проведения специальных работ» удостоверения о
проверке знаний норм и правил работы в электроустановках.
- при проверке готовности реле к использованию, во время сборки
испытательной схемы, прежде всего, проверить защитное и рабочее заземление
измерительного оборудования;
- к работе с мегаомметром допускаются лица, имеющие группы
электробезопасности III;
- измерение сопротивления изоляции мегаомметром должно осуществляться
на отключенных токоведущих частях, с которых снят заряд путём
предварительного их заземления, заземление с токоведущих частей следует
снимать только после подключения мегаомметра;
- при работе с мегаомметром прикасаться к токоведущим частям, к
которым он присоединён, не разрешается.
2.2.2 Объем и последовательность внешнего осмотра реле следующие:
Лист
РТ ЭТ.000 РЭ
16
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- проверить целостность изделия и соответствие его типа требуемому
исполнению;
- проверить качество сборки и пайки;
- проверить состояние контактов на отсутствие загрязнения и посторонних
частиц;
- проверить на отсутствие ослабленных креплений;
- проверить наличие и качество защитно-декоративных покрытий и
отсутствие повреждения этих покрытий;
- проверить реле на предмет отсутствия механических повреждений;
- несколько раз медленно рукой нажать на якорь реле и убедиться, что нет
затираний;
- проверить наличие пломбы на регулировочном винте пружины, остальные
регулировочные винты должны быть законтрены краской.
2.2.3
Порядок проверки готовности реле к использованию следующий:
2.2.3.1 Проверить величину растворов и провалов контактов для
РПН-496 ЭТ (рисунок 7):
- раствор контактов
(рисунок
7 размер Г) проверить путём
непосредственного измерения кратчайшего расстояния между подвижной и
неподвижной контакт-деталями в их разомкнутом положении, величина раствора
контактов должна соответствовать п. 6 таблицы 1 настоящего РЭ;
- провал контактов
(рисунок
7 размер Б) проверить измерением
перемещения штока после замыкания контактов, величина провала контактов
должна соответствовать п. 7 таблицы 1 настоящего РЭ.
2.2.3.2 Проверить величину растворов и провалов контактов для
РПН-497 ЭТ (рисунок 8):
- раствор контактов
(рисунок
8 размер Г) проверить путём
непосредственного измерения кратчайшего расстояния между подвижной и
неподвижной контакт-деталями в их разомкнутом положении, величина раствора
контактов должна соответствовать п. 6 таблицы 1 настоящего РЭ;
Лист
РТ ЭТ.000 РЭ
17
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- провал контактов
(рисунок
8 размер Д) проверить измерением
перемещения штока после замыкания контактов, величина провала контактов
должна соответствовать п. 7 таблицы 1 настоящего РЭ.
2.2.3.3 Проверить сопротивление изоляции катушек реле мегаомметром
(таблица 4):
-
2500 В - между одним из выводов катушки и магнитопроводом;
-
2500 В - между одним из выводов катушки и контактами блокировки;
-
250 В - между контактами блокировки и магнитопроводом.
Величина сопротивления изоляции должна быть не менее 20 Ом.
2.2.3.4 Проверить электрическую прочность изоляции в течение 1 минуты
путём приложения напряжения частотой 50 Гц:
-
12 кВ между выводом катушки и выводами блокировки;
-
12 кВ между выводом катушки и ближайшим крепёжным отверстием
11мм на панели;
-
1,5 кВ между выводами блокировки и ближайшим крепёжным
отверстием 11 м м
на панели.
При этом не должно быть пробоя изоляции и перекрытия по поверхности
изоляции.
2.2.4 Перечень возможных неисправностей реле, выявленных в процессе его
подготовки и рекомендации (способы) по их устранению указаны в таблице 6
настоящего РЭ.
Лист
РТ ЭТ.000 РЭ
18
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Таблица 6
Возможная причина
Неисправность реле
Способ устранения
неисправности
Попадание посторонних
Удалить посторонние
частиц между
частицы
Затирание реле
магнитопроводом и
якорем реле
Ослабление винтовых
Подтянуть крепления
креплений
Не замыкаются
1) Изношены контакты
1) Заменить контакты
контакты блокировок
2) Ослаблено крепление
2) Закрепить неподвижный
неподвижного контакта
контакт блокировки и
блокировки
провести регулировку
Величина
1) Повышенная
1) Просушить реле
сопротивления
влажность изоляции
изоляции меньше
2) Повреждение изоляции
2) Заменить повреждённые
заданного значения
элементы
Произошёл пробой
Повреждение изоляции
Заменить повреждённые
изоляции при проверке
элементы
её электрической
прочности
2.3 Использование изделия
2.3.1 Порядок проверки работоспособности реле при использовании.
2.3.1.1 Проверить сопротивление катушки при помощи моста постоянного
тока
(таблица
4), при этом величина сопротивления катушки должна
соответствовать п. 10 таблицы 1 настоящего РЭ.
2.3.1.2 После включения катушек на напряжение проверить чёткость
включения и отключения контактов без тока.
2.3.1.3 Для проверки тока срабатывания и отключения реле перегрузки
РТ ЭТ необходимо собрать схему, приведённую на рисунке 6. Плавно поднять
ток до момента срабатывания реле, в момент срабатывания реле
проконтролировать ток по амперметру. Ток срабатывания должен
соответствовать п. 4, таблицы 1 настоящего РЭ.
Лист
РТ ЭТ.000 РЭ
19
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
РА
RS
ИП
KV

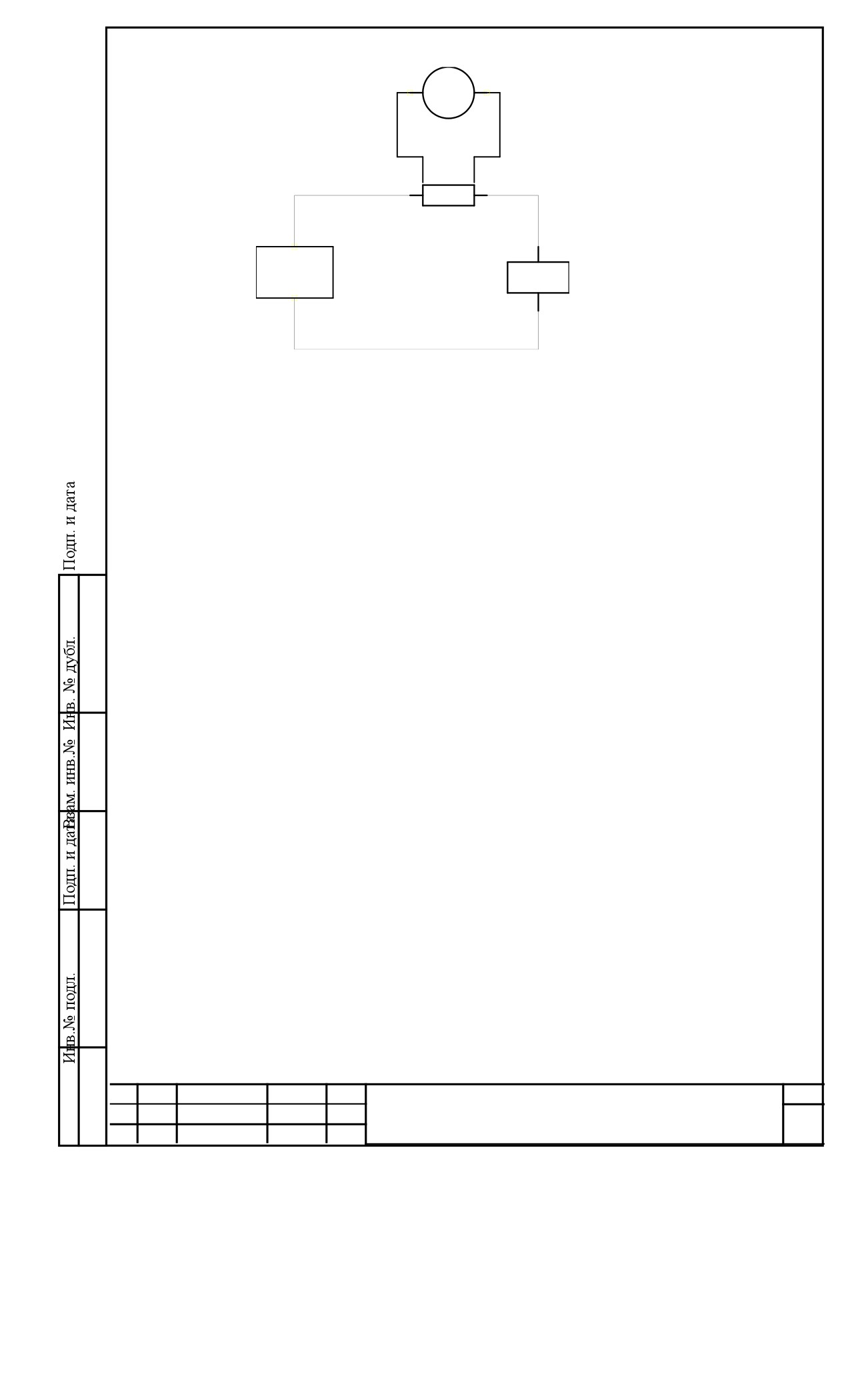

Рисунок 6. Схема подключения реле для измерения тока срабатывания:
ИП- регулируемый источник тока;
RS - шунт на 75 mV, 1000 A;
РА-амперметр (таблица 4);
KV-реле перегрузки РТ ЭТ.
Плавно понижать ток до момента отключения реле, в момент отключения
реле проконтролировать ток по амперметру. Ток отключения должен
соответствовать п. 5, таблицы 1 настоящего РЭ.
2.3.2 Перечень возможных неисправностей реле, выявленных в процессе его
использования и рекомендации (способы) по их устранению указаны в таблице 7
настоящего РЭ.
Лист
РТ ЭТ.000 РЭ
20
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Таблица 7
Возможная причина
Неисправность реле
Способ устранения
неисправности
Ослабление креплений
Подтянуть крепления
реле на объекте
Нарушение крепления
Подтянуть крепления
проводов цепи
управления и блокировки
Сопротивление катушки
Замыкание витков
Заменить катушку
не соответствует
катушки
заданной величине
Ток срабатывания реле
Произвести регулировку
не соответствует
по п. 2.3.5 настоящего РЭ
заданной величине
При подаче напряжения
Обрыв цепи катушки
Заменить катушку
на катушку, реле не
включается.
При подаче напряжения
Плохой контакт в местах
Обнаружить место
на катушку и тока через
присоединения
плохого контакта,
контакты, сильно
подтянуть крепление.
греются токоведущие
детали
Потемнение или
Ослабление крепления
Устранить ослабление
посинение контактов
контактов и уменьшение
крепления, зачистить
площади прилегания
площадь прилегания
контактов напильником
2.3.5 Методы регулировки, наладки реле
2.3.5.1 Регулировку тока уставки для РТ-500 ЭТ (рисунок 5) производят
изменением натяжения пружины поз. 7 при помощи шпильки специальной поз.
6, а так же изменением воздушного зазора между якорем поз.
3 и
магнитопроводом поз. 2.
Регулировку тока уставки для РТ-502 ЭТ, РТ-502-01 ЭТ
(рисунок
5а)
производят изменением натяжения пружины поз.9 при помощи шпильки
специальной поз. 7, а так же изменением воздушного зазора между якорем поз.5
и магнитопроводом поз.3.
Лист
РТ ЭТ.000 РЭ
21
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕЛЕ
3.1 Общие указания
3.1.1 Техническое обслуживание
(ТО) проводят во время нахождения
подвижного состава в депо.
3.1.2 Проверку технического состояния реле проводить с периодичностью
согласно «Ремонтного руководства по техническому обслуживанию, текущему и
среднему ремонтам электровозов постоянного тока» от 2002 г., а также перед
сдачей реле в эксплуатацию.
3.1.3 Необходимая документация при проверке технического состояния:
- паспорт;
- настоящее руководство по эксплуатации.
3.2 Виды технического обслуживания и текущего ремонта
3.2.1 Система технического обслуживания и текущих ремонтов реле
включает в себя следующие виды:
- техническое обслуживание ТО-1, ТО-2 и ТО-3;
- ремонты ТР (текущий ремонт), СР (средний ремонт).
3.2.2 Характеристика видов технического обслуживания и ремонтов:
- технические обслуживания ТО-1, ТО-2 и ТО-3, а так же ремонт ТР
предназначены для проверки технического состояния, поддержания в чистоте,
устранения обнаруженных неисправностей и выполняются без снятия реле
электровозе;
- средний ремонт предназначен для поддержания работоспособности,
восстановления основных эксплуатационных характеристик и обеспечения их
стабильности путём ревизии, ремонта, регулировки, испытаний и замены
деталей и узлов, со снятием с электровоза.
3.2.3 Периодичность технического обслуживания и текущего ремонта.
Сроки технического обслуживания и ремонта реле определяются
начальником службы локомотивного хозяйства с периодичностью согласно
указанию Министерства путей сообщения.
Лист
РТ ЭТ.000 РЭ
22
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
3.3 Меры безопасности
3.2.1 К работам допускается персонал:
- прошедший специальную подготовку и проверку знаний техники
безопасности при работе с электроустановками до и свыше 1000;
Примечание - Право на проведение работ подтверждается записью в строке
«Свидетельство на право проведения специальных работ» удостоверения о
проверке знаний норм и правил работы в электроустановках.
- изучивший работу реле;
- знающий правила и техники безопасности при работе с
электроподвижным составом;
- техническое обслуживание следует проводить при опущенных
токоприёмниках и принятии мер, исключающих подачу высокого напряжения.
3.4 Порядок технического обслуживания реле
Перечень обязательных работ при технических обслуживаниях и ремонтах
реле приведены в таблице 8.
Таблица 8
Содержание работ и
Технические требования
Приборы,
методика их проведения
инструменты,
приспособления и
материалы
Лист
РТ ЭТ.000 РЭ
23
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
необходимые для
выполнения работ
Техническое обслуживание
ТО-1
Проверить
внешнее
В соответствии с п. 2.2.2
состояние реле.
Отметить обнаруженные
неисправности в журнале
технического состояния
тепловоза.
Техническое обслуживание
ТО-2
Проверить
внешнее
В соответствии с п. 2.2.2
состояние реле.
Записать
в
учётной
документации
депо
сведения о выполненных
работах -по устранению
неисправностей.
Техническое обслуживание
ТО-3
Обдуть реле сжатым
Отсутствие
пыли
и
Шланг для обдува
воздухом
посторонних частиц сухим
сжатым воздухом при
давлении не выше 300 кПа
3
(3 кгс/см
) и протереть
изоляционные детали сухой
чистой ветошью.
Выполнить
работы
В соответствии с перечнем
предусмотренные ТО-2
работ при техническом
обслуживании ТО-2
Проверить
осмотром
Отсутствие
загрязнений,
Салфетка
состояние
рабочих
выступов от оплавлении
хлопчатобумажная,
поверхностей контактов
бензин,
напильник,
блокировки реле
шланг для обдува
Лист
РТ ЭТ.000 РЭ
24
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Продолжение таблицы 8
Приборы,
инструменты,
Содержание работ и
приспособления и
Технические требования
методика их проведения
материалы
необходимые для
выполнения работ
Текущий ремонт ТР
Выполнить
работы
В соответствии с перечнем
предусмотренные ТО-3
работ при техническом
обслуживании ТО-3
Проверить
крепление
В соответствии с п.2.2.2
Ключ
гаечный,
токоведущих
деталей,
напильник,
салфетка
состояние
рабочих
хлопчатобумажная,
поверхностей контактов
бензин, шланг
для
блокировки реле, работу
обдува.
подвижных частей.
Проверить раствор и
В соответствии с п.2.2.3.1
Штангенциркуль,
провал контактов
калибры-вкладыши
Неисправные
детали
ремонтируются
или
заменяются.
Средний ремонт СР
проводить со снятием реле
с электровоза
Выполнить
работы,
В соответствии с перечнем
предусмотренные
работ при текущем ремонте
текущим ремонтом ТР
ТР
Проверить сопротивление
В соответствии с
Мегаомметр
изоляции катушек реле
п. 2.2.3.2
Проверить
В соответствии с
электрическую прочность
п. 2.2.3.3
изоляции
Проверить
реле
на
работоспособность
и
произвести
регулировку
согласно п. 2.3
Лист
РТ ЭТ.000 РЭ
25
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
3.4 Консервация (расконсервация, переконсервация)
3.4.1 Консервацию проводят с целью сохранения работоспособности
изделия в период его хранения и транспортирования (в соответствии с ГОСТ
9.014 для варианта временной защиты изделия при частичной консервации В3-
1).
3.4.2 Перед консервацией проводят подготовку
(обработку наружных
поверхностей изделия обезжириванием органическими растворителями, а
именно:
- бензин-растворитель
для
резиновой
промышленности
по ТУ 38.401-67-108;
- бензин-растворитель для лакокрасочной промышленности (уайт-спирит)
по ГОСТ 3134.
3.4.3 Обработку наружных поверхностей изделия, имеющих окрашенные и
неметаллические участки, производят протиранием салфетками или тампонами,
смоченными растворителем (перечень растворителей указан в п.3.4.2).
3.4.4 Консервацию проводят путем нанесения кистью или тампоном
консервационного масла К-17 ГОСТ 10877 (без подогревания) на наружные
поверхности за исключением поверхностей с лакокрасочными покрытиями и
неметаллических деталей.
3.4.5 Слой масла после нанесения должен быть сплошным, без воздушных
пузырей и инородных включений. При их наличии дефекты устраняют
повторным нанесением масла.
3.4.6 Расконсервацию производят с целью подготовки изделия
к
использованию его по назначению (согласно требованиям ГОСТ 9.014).
3.4.7 Расконсервацию производят путем протирания ветошью наружных
поверхностей изделия, за исключением поверхностей с лакокрасочными
покрытиями и неметаллических деталей, смоченными растворителями с
последующей протиркой насухо.
3.4.8 Переконсервация изделия в процессе хранения не производится.
Лист
РТ ЭТ.000 РЭ
26
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
4 РЕМОНТ РЕЛЕ И ЕГО СОСТАВНЫХ ЧАСТЕЙ
Реле ремонтируются со снятием с электровоза. Детали реле очищаются и
проверяется их состояние, при наличии износов более допустимых значений
детали заменяются или ремонтируются.
4.1 Разборка реле перегрузки РТ-500 ЭТ.
Разборка реле проводится в следующем порядке (рисунок 7):
- снять пломбу со шпильки специальной поз.9;
- с помощью плоскогубцев (таблица 4) отвернуть гайку специальную поз.10
со шпильки специальной поз.9;
- снять шпильку специальную поз.9 и пружину поз.17;
- с помощью отвёртки (таблица 4) отвернуть два винта поз.21 и поз.22
(закрепляющих уголок с блокировкой) с основания магнитопровода поз.24;
- снять блокировку поз.15 с уголком поз.19;
- с помощью ключа (таблица 4) открутить два болта поз.16 с уголка поз.19 и
снять блокировку поз.15;
- с уголка магнитопровода поз.6 с помощью отвертки (таблица 4) отвернуть
два винта поз.7, сняв уголок с якорем поз.4;
- из узла вынуть уголок поз.6;
- с помощью ключа (таблица 4) снять шпильку специальную поз.5 с уголка
магнитопровода поз.6;
- с помощью отвёртки (таблица 4) открутить два винта поз.8 и снять планку
поз.12;
- с помощью ключа (таблица 4) снять шпильку специальную поз.5 с якоря
поз.4;
- с помощью отвёртки
(таблица
4) открутить два винта поз.23, снять
магнитопровод поз.2 с основания магнитопровода поз.24;
- с помощью молотка
(таблица
4) и зубила выбить катушку поз.1 с
магнитопровода поз.2;
Лист
РТ ЭТ.000 РЭ
27
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- с помощью ключа открутить два болта поз.25 с катушки поз.1 и снять
скобы поз.26.
4.2 Сборка реле перегрузки РТ-500 ЭТ проводится в следующем порядке:
- установить катушку поз.1 на трубку магнитопровода поз.2;
- с помощью кусачек (таблица 4) отогнуть усик на трубке магнитопровода
поз.2 и совместить усик с пазом основания магнитопровода;
- в случае не плотной посадки катушки допускается между катушкой поз.1 и
сердечником магнитопровода поз.2 с помощью молотка (таблица 4) вбить клин;
- прикрутить магнитопровод поз.2 к основанию магнитопровода поз.17
тремя винтами поз.20, с помощью отвёртки (таблица 4);
- установить на выводы катушки поз.1 скобы поз.26 и закрепить их с
помощью ключа болтами поз.25;
- установить на якорь поз.4 прокладку немагнитную поз.3 и закрепить её
винтами;
- присоединить к якорю поз.4 планку поз.12 двумя винтами поз.8 с
помощью отвёртки (таблица 4);
- навернуть на шпильку специальную поз.5 гайку и установить в уголке
магнитопровода поз.6;
- вставить уголок поз.
6 в пазы якоря поз.
4 и закрепить узел на
магнитопроводе поз.2 винтами поз.7 с помощью отвёртки (таблица 4), выдержав
зазор (0,1…0,3) мм ( сечение А-А рисунок 9) между уголком поз.6 и якорем
поз.4;
Примечание - Зазор выдержать с помощью щупов таблица 4.
- прикрутить с помощью ключа
(таблица
4) двумя винтами поз.16
блокировку поз.15 к уголку поз.19;
- наложить планку поз.20 на уголок поз.19 с блокировкой поз.15 и
прикрепить уголок к основанию магнитопровода поз.24 винтами поз.20 с
помощью отвёртки (таблица 4), предварительно установив заклёпку поз.18;
- надеть на шпильку специальную поз.9 призму поз.11 выступами вниз;
Лист
РТ ЭТ.000 РЭ
28
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Лист
РТ ЭТ.000 РЭ
29
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- навернуть на шпильку поз.9 гайку специальную поз.10 выступами вверх и
установить узел в соответствующее отверстие планки поз.12;
- вставить пружину поз.17 в отверстие шпильки поз.9 с одной стороны и в
отверстие заклёпки поз.18 с другой стороны.
- установить собранный узел на основание магнитопровода поз.24 и
закрепить болтами поз.22 и поз.21.
4.3 Разборка реле перегрузки РТ-502 ЭТ, РТ-502-01 ЭТ
Разборка реле проводится в следующем порядке (рисунок 7):
- снять пломбу со шпильки специальной поз.9;
- с помощью плоскогубцев (таблица 4) отвернуть гайку специальную поз. 10
со шпильки специальной поз.9;
- снять шпильку специальную поз.9 и пружину поз.17;
- с помощью отвёртки (таблица 4) отвернуть два винта поз.20 и поз.23
(закрепляющих уголок с блокировкой) с основания магнитопровода поз.29;
- снять блокировку поз.16 с уголком поз.19;
- с помощью ключа (таблица 4) открутить два болта поз.18 с уголка поз.19 и
снять блокировку поз.16;
- с уголка магнитопровода поз.7 с помощью отвертки (таблица 4) отвернуть
два винта поз.8, сняв уголок с якорем поз.5;
- из узла вынуть уголок поз.7;
- с помощью отвёртки (таблица 4) открутить два винта поз.13 и снять планку
поз.12;
- с помощью ключа (таблица 4) снять шпильку специальную поз.6 с уголка
магнитопровода поз.7;
- с помощью отвёртки (таблица 4) открутить два винта поз.27 и снять с
уголка магнитопровода поз.7 указатель срабатывания поз.1;
- с помощью ключа (таблица 4) снять шпильку специальную поз.4 с якоря
поз.5;
Лист
РТ ЭТ.000 РЭ
30
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- с помощью ключа (таблица 4) открутить болт с колодки поз.28 и снять
катушку поз.2 с узла перехода поз.21;
- с помощью ключа открутить два болта поз.26 с катушки поз.2 и снять
колодку поз.28;
- снять с магнитопровода поз.3 узел перехода поз.21;
- с помощью отвёртки
(таблица
4) открутить два винта поз.25, снять
магнитопровод поз.3 с основания магнитопровода поз.29.
4.4 Сборка реле перегрузки РТ-502 ЭТ, РТ-502-01 ЭТ проводится в
следующем порядке:
- прикрутить магнитопровод поз.3 к основанию магнитопровода поз.29
двумя болтами поз.25, с помощью отвёртки (таблица 4);
- установить на магнитопровод поз.3 узел перехода поз.21 на клей БФ-2;
- прикрутить с помощью ключа к катушке поз.2 колодку поз.28 двумя
болтами поз.26;
- установить катушку поз.2 на узел перехода поз.21;
- прикрутить колодку поз.28 к основанию магнитопровода поз.29 болтом с
помощью ключа;
- ввернуть в якорь поз.5 винт специальный поз.4, навернуть на винт гайку
(гайку не затягивать);
- прикрутить двумя винтами поз.13 планку поз.12 к якорю поз5 с помощью
отвёртки (таблица 4);
- установить на уголок магнитопровода поз.7 указатель срабатывания поз.1
и закрепить его двумя винтами поз.27 с помощью отвёртки (таблица 4)
- навернуть на шпильку специальную поз.6 гайку (гайку не затягивать) и
установить в уголке магнитопровода поз.7;
- вставить уголок поз.7 в пазы якоря поз.5 и закрепить узел на
магнитопроводе поз.3 винтами поз.8 с помощью отвёртки (таблица 4), выдержав
зазор (0,1…0,3) мм ( сечение А-А рисунок 9) между уголком поз.7 и якорем
поз.5;
Примечание - Зазор выдержать с помощью щупов таблица 4.
Лист
РТ ЭТ.000 РЭ
31
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Лист
РТ ЭТ.000 РЭ
32
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
- прикрутить с помощью ключа
(таблица
4) двумя болтами поз.18
блокировку поз.16 к уголку поз.19;
- наложить планку поз.24 на уголок поз.19 с блокировкой поз.16 и
прикрепить уголок к основанию магнитопровода поз.29 винтами поз.20 и поз.23
с помощью отвёртки (таблица 4), предварительно установив заклёпку поз.22;
- надеть на шпильку специальную поз.9 призму поз.11 выступами вниз;
- навернуть на шпильку поз.9 гайку специальную поз.10 выступами вверх и
установить узел в соответствующее отверстие планки поз.12;
- вставить пружину поз.17 в отверстие шпильки поз.9 с одной стороны и в
отверстие заклёпки поз.22 с другой стороны.
4.5 Регулировка реле
Нормы допусков предоставлены в приложении А. Регулировка реле
проводится в следующем порядке:
4.5.1 Проверить провал контактов блокировки реле РТ 500 ЭТ (рисунок 7) с
помощью калибра-вкладыша размер
(2±0.5
)
(таблица
4). Снять кожух с
блокировки поз.15, отвернув отвёрткой (таблица 4) два винта поз.14. В случае
несоответствия размер выставляется изменением положения блокировки поз.15
на уголке поз. 19, при этом шток блокировки поз.13 должен касаться планки
поз.12.
4.5.2 Проверить раствор контактов блокировки реле РТ-500 ЭТ с помощью
калибра-вкладыша размер
(2,0+0,5)
(таблица 4), при этом якорь реле поз.4
притянут. В случае несоответствия размер регулируется шпилькой специальной
поз.5, меняя величину воздушного зазора под якорем поз.4. Допускается
подгибка неподвижных контактов.
4.5.3 Проверить провал замыкающих контактов блокировки реле
РТ-502 ЭТ, РТ-502-01 ЭТ (рисунок 8) с помощью калибра-вкладыша на размер
(1,5±0,3), при этом якорь поз.4 притянут, указатель срабатывания поз.1
находиться в вертикальном положении (сработал). Снять кожух с блокировки
поз.16, отвернув отвёрткой
(таблица
4) два винта поз.
15. В случае
Лист
РТ ЭТ.000 РЭ
33
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
несоответствия размер выставляется изменением положения блокировки поз.16
на уголке поз. 19, при этом шток блокировки поз.14 должен касаться планки
поз.12.
4.5.4 Проверить раствор размыкающего контакта блокировки РТ-502 ЭТ,
РТ-502-01 ЭТ с помощью калибра-вкладыша на размер (2,0±0,3) (таблица 4), при
этом якорь поз.5 опущен, указатель срабатывания поз.1 находиться в
вертикальном положении. Регулировку производить шпилькой специальной
поз.6, меняя величину воздушного зазора под якорем поз.5.
Надеть кожух на блокировку поз.16, привернув с помощью отвёртки
(таблица 5) два винта поз.15.
4.5.5 Проверить с помощью щупа (таблица 4) зазор между якорем поз.5 и
магнитопроводом поз.3, который должен быть не более 0,1 мм (рисунок 9, зазор
Д), при притянутом якоре. Если зазор более 0,1 мм, необходимо выверить якорь
или /и магнитопровод.
4.5.6
Проверить зазор между винтом специальным поз.4
и
магнитопроводом поз.3 для реле РТ-502 ЭТ, РТ-502-01 ЭТ (рисунок 8), зазор
должен быть не более 3,5 мм. Проверку производить с помощью щупа (таблица
4). Подать на обмотку реле напряжение, при котором ток равен величине тока
срабатывания, при этом якорь не должен притянуться к магнитопроводу. При
необходимости увеличить воздушный зазор регулировкой винта поз.4
4.6 Проверка реле после сборки
Производить проверку выпускаемого из ремонта реле по окончании всех
ремонтных и сборочных работ.
4.6.1 Внешним осмотром проверить качество сборки и внешней отделки,
которое должно соответствовать требованиям РТ-500 ЭТ.000 СБ и РТ-502 ЭТ.000
СБ, соответственно.
4.6.2 Проверить провалы и растворы контактов блокировки реле, они
должны соответствовать значениям таблицы 1 настоящего РЭ
4.6.3 Проверить сопротивление изоляции между выводом катушки и
магнитопроводом мегаомметром (таблица 4) постоянного тока напряжением
Лист
РТ ЭТ.000 РЭ
34
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
2500 В, а между выводами блокировки и магнитопроводом - 250 В. Величина
сопротивления изоляции должна быть 20 Ом, не менее.
4.6.4 Проверить электрическую прочность изоляции в течение 1 минуты
путём приложения напряжения частотой 50 Гц:
-
-12 кВ между выводом катушки и выводами блокировки;
-
12 кВ между выводом катушки и ближайшим крепёжным отверстием
11мм на панели;
-
1,5 кВ между выводами блокировки и ближайшим крепёжным
отверстием 11 м м
на панели.
При этом не должно быть пробоя изоляции и перекрытия по поверхности
изоляции.
4.6.5 Проверить работоспособность реле в соответствии с п. 2.3 настоящего
РЭ.
Рисунок 9 - Зазор Д
Лист
РТ ЭТ.000 РЭ
35
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
5 ХРАНЕНИЕ
5.1 Правила постановки изделия на хранение и снятие его с хранения
5.1.1
Перед постановкой на хранение изделие должно быть
законсервировано и упаковано в соответствии с пп.3.4.1
-
3.4.5 и пп.1.5.1
настоящего РЭ.
5.1.2 При снятии изделия с хранения, перед использованием реле, оно
должно быть расконсервировано по пп. 3.4.6, 3.4.7.
5.1.3 Меры безопасности при проведении работ по консервации и
расконсервации должны соответствовать разделу 10 ГОСТ 9.014.
5.3 Условия хранения изделия
5.3.1 Реле в упаковке предприятия-изготовителя должно храниться в
закрытых помещениях с естественной вентиляцией без искусственно
регулируемых климатических условий, где колебания температуры и влажности
существенно меньше, чем на открытом воздухе, расположенные в
макроклиматических районах с умеренным и холодным климатом.
5.3.2 Допустимый срок сохраняемости реле до ввода в эксплуатацию 2 года.
5.3.3 Продолжительность транспортирования реле в упаковке предприятия-
изготовителя входит в общую продолжительность хранения реле в упаковке
предприятия-изготовителя до начала использования его по назначению и должна
быть не более 6 месяцев.
Лист
РТ ЭТ.000 РЭ
36
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
6 ТРАНСПОРТИРОВАНИЕ
6.1 Реле в упаковке предприятия-изготовителя должно транспортироваться в
закрытом транспорте, условие в котором соответствуют условиям хранения в
помещениях, где колебания температуры и влажности существенно меньше, чем
на открытом воздухе, расположенные в макроклиматических районах с
умеренным и холодным климатом.
6.2 Условия транспортирования реле - Л (лёгкие) по ГОСТ 23216.
6.3 Реле в упаковке предприятия-изготовителя может транспортироваться
любым наземным транспортом без ограничения расстояния и со скоростями,
допустимыми для данного вида транспорта в соответствии с требованиями
действующих «Технических условий погрузки и крепления грузов» с надежным
закреплением внутри транспортной тары.
Лист
РТ ЭТ.000 РЭ
37
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
7 УТИЛИЗАЦИЯ
7.1 Реле перегрузки РТ-500 ЭТ, РТ-502 ЭТ, РТ-502-01 ЭТ подлежит
утилизации с целью извлечения драгоценных материалов и цветных металлов,
содержание и состав которых указаны в паспорте РТ ЭТ.000 ПС
7.2 Реле перегрузки РТ-500 ЭТ, РТ-502 ЭТ, РТ-502-01 ЭТ не содержит
экологически вредных и радиоактивных веществ.
Лист
РТ ЭТ.000 РЭ
38
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
ПРИЛОЖЕНИЕ А
Нормы допусков, износов и контролируемых величин в эксплуатации
Таблица А1
Размер, мм
допускаемый
браковочный в
Наименование деталей и
чертёжный
при выпуске из
эксплуатации
размеров
ремонта
Высота
серебренных
1,6 - 0,2
0,6 - 1.6
менее 0,1
контактов
менее 1,7
Раствор контактов
более 4
РТ-502 ЭТ, РТ-502-01 ЭТ
1,7 - 2,3
1,7 - 2,3
менее 2,5
РТ-500 ЭТ
2,5 - 3,5
2,5 - 3,5
более 5,5
менее 1,2
Провал контактов:
более 1,8
РТ-502 ЭТ, РТ-502-01 ЭТ
1,2 - 1,8
1,2 - 1,8
менее 1,5
РТ-500 ЭТ
1,5 - 2,5
1,5 - 2,5
более 2,5
Лист
РТ ЭТ.000 РЭ
39
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
ПРИЛОЖЕНИЕ Б
ССЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ
Таблица Б1
Обозначение документа
Номер листа
ГОСТ 9.014-78
17, 26, 36
ГОСТ 10877-76
26
ТУ 38.401-67-108-92
26
ГОСТ 3134- 78
26
ГОСТ 23216-78
10, 37
ГОСТ 17516-90
15
ГОСТ 9569-79
14
ГОСТ 14192-96
14
ГОСТ 3959-76
14
Лист
РТ ЭТ.000 РЭ
40
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Всего
Входяший №
Номера листав (страниц)
листов
сопроводи-
Изм.
№ докум.
Подпись
Дата
изменён-
заменён-
аннули-
(страниц) в
тельного
новых
ных
ных
рованных
докум.
докум. и дата
Лист
РТ ЭТ.000 РЭ
41
Изм.
Лист
№ докум.
Подп.
Дата
Копировал
Формат А4
Рисунок 7 - Реле тока РТ-067 ЭТ
Лист
32
РТ-067 ЭТ.000 РЭ
Изм. Лист
№ докум.
Подп.
Дата
28



















///////////////////////////////////////
