Прицепы-цистерны модели 860200 (ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ)
Приложение к свидетельству № 46861
Лист № 1
об утверждении типа средств измерений
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прицепы-цистерны модели 860200
Назначение средства измерений
Прицепы-цистерны модели 860200 являются мерами полной вместимости и предна-
значены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой
нагрузкой 10 кН (10000кгс) и более, а также кратковременного хранения светлых нефтепро-
дуктов.
Описание средства измерений
Прицепы-цистерны безрамной конструкции и состоят из следующих основных час-
тей:
· цистерны;
· опорного устройства;
· подвески и осей;
· тормозного управления;
· электрооборудования;
· противопожарных средств;
· технологического оборудования.
Прицепы-цистерны модели 860200 изготовлены из алюминиевого листа марки Амг5
ГОСТ 21631-76.
Цистерна представляет сварную емкость чемоданообразного сечения, состоящую из
обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также перегоро-
док, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во
время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмот-
рены отверстия, предназначенные для проведения осмотра и производства работ внутри цис-
терны.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямо-
угольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью
шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое
бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
· дыхательный клапан;
· патрубок для отвода паров нефтепродуктов с огнепреградителем;
· датчик предельного уровня наполнения.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предназна-
ченные для установки донных клапанов.
В средней части цистерны установлен ящик технологического оборудования и одно-
временно служащий боковой защитой прицепы-цистерны.
На прицепы-цистерны установлены ящик с песком и ящики огнетушителей.
Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, пред-
назначенная для проведения технологических операций по наливу (сливу), а также техниче-
ского обслуживания прицеп-цистерны.
Подвеска включает в себя четыре четверть эллиптических двухлистовых рессор, яв-
ляющихся одновременно опорами для четырех пневмобаллонов подвески и четырех крон-
штейнов, воспринимающих поперечные и вертикальные силы, передающиеся от осей прице-
пы-цистерны через рессоры. Соединение рессоры и балки оси имеет U- образную форму и
при поперечном нагружении выполняет функцию стабилизатора, противодействуя боковому
наклону цистерны.
Прицепы-цистерны оборудованы рабочей и стояночной тормозными системами, вы-
полненными по двухпроводной схеме. Привод тормозных механизмов - пневматический.
Лист № 2
всего листов 4
Электрооборудование прицепы-цистерны включает в себя следующие элементы:
- две семиклеммовые розетки;
- жгуты проводов для подключения элементов системы освещения и сигнализации;
- два задних комбинированных фонаря, выполняющих функции габаритных огней,
указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего
хода и освещения государственного регистрационного знака;
- два фонаря полного габарита на гибкой основе;
- четырех боковых габаритных фонарей, совмещенных с оранжевыми световозвраща-
телями Е6;

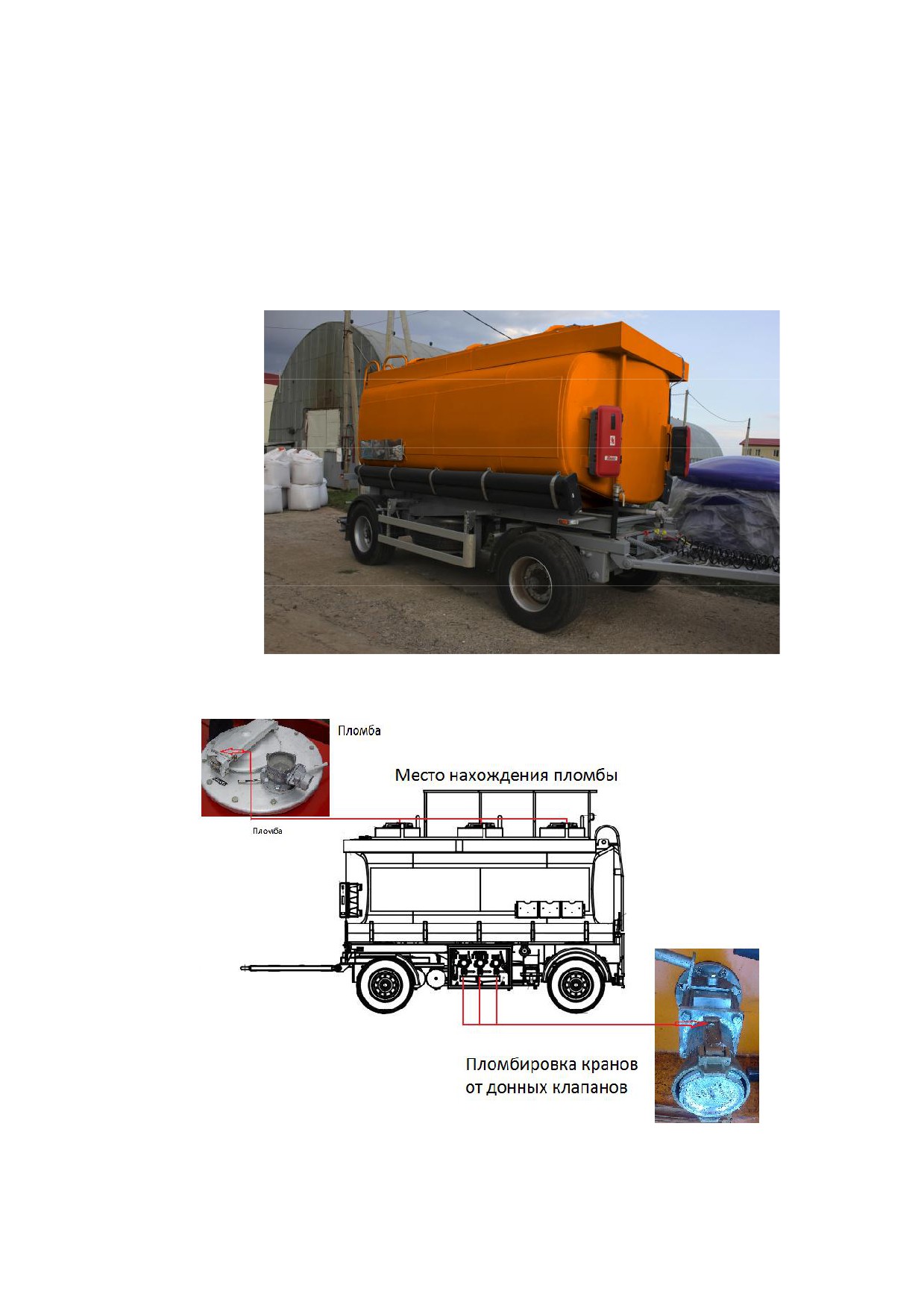

Рисунок 1 - Общий вид прицепа-цистерны
Рисунок 2 - Места пломбирования прицепа-цистерны
Лист № 3
всего листов 4
Местами пломбирования являются:
· крышки горловин в количестве 3 штук;
· донные клапана в количестве 3 штук.
Пломбируются с помощью свинцовых пломб и проволоки.
Метрологические и технические характеристики
Номинальная вместимость цистерны , м3 (л)
17±0,340
(17000±340)
Количество отсеков
3
Номинальная вместимость отсеков, м3(л)
отсек 1
6,5±0,130(6500±130)
отсек 2
4±0,080(4000±80)
отсек 3
6,5±0,130(6500±130)
Пределы допускаемой относительной погрешности в ПЦ, %, не более
±0,4
Изменение вместимости до указателя уровня за счет образования
воздушных мешков в верхней части цистерны, % от номинальной
вместимости, не более
±0,1
Запасной объем для температурного расширения жидкости, % от но-
минальной вместимости, не менее
2
Остаток жидкости в ПЦ после его слива самотеком на
горизонтальной площадке, % от номинальной вместимости,
0,1
не более
Масса в снаряженном состоянии, кг, не более
3890
Полная масса, кг, не более
18000
Габаритные размеры, мм, не более
12000х2550х4000
Условия эксплуатации:
температура окружающего воздуха, °С
от минус 40 до плюс 45
относительная влажность окружающего воздуха, %
до 80
атмосферное давление, кПа
от 86 до 107
Средняя наработка на отказ, ч, не менее
20000
Средний срок службы ПЦ, лет, не менее
10
Знак утверждения типа
наносится на фирменную табличку, расположенную в передней части прицепа-цистерны
ударным методом, на титульные листы руководства по эксплуатации и формуляра в нижней
части по центру - типографским способом.
Комплектность
В комплект поставки входят:
Прицеп-цистерна
1 шт.
Рукав напорно-всасывающий Ду 80 с соединительной арматурой
2 шт.
Противооткатный упор
2 шт.
Огнетушитель ОП-4
1 шт.
Ключ для ящика технологического оборудования
2 шт.
Формуляр
1 экз.
Руководство по эксплуатации
1 экз.
Документация на комплектующие изделия
1 комплект
Поверка
осуществляетя по документу ГОСТ Р
8.569-98
“ГСИ. Автоцистерны для жидких
нефтепродуктов. Методика поверки”.
Лист № 4
всего листов 4
Основные средства поверки:
· весы KES3000, НПВ 3000кг, ц.д. 0,1 кг 3000кг;
· мерники эталонные 2-го разряда вместимостью 5, 10, 50, 100 л по ТУ 50.502-91;
· цилиндр мерный стеклянный 1000 мл по ГОСТ 1770-74;
· термометр цифровой ТК-5.01М диапазон измерения температуры от минус 50 ºС
до плюс 200 ºС, ц.д. 0,1 ºС.
Допускается применение других средств измерений с техническими
характеристиками, не уступающим указанным, поверенных в установленном порядке.
Сведения о методиках (методах) измерений
Сведения о методах измерения содержаться в руководстве по эксплуатации. 4977.03.006-0000
РЭ.
Нормативные и технические документы, устанавливающие требования к прицеп-
цистернам 860200.
1. Технический регламент о безопасности колесных транспортных средств (утвер-
жденный постановлением Правительства РФ от 10 сентября 2009г. № 720), (с изменениями от
10 сентября 2010г.).
2. ГОСТ Р 50913-96 "Автомобильные транспортные средства для транспортирования
и заправки нефтепродуктов. Типы, параметры и общие технические требования"
3. ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика по-
верки.
4. ТУ 4525-008-05444977-2011. Прицеп-цистерны моделей 860200, 860201, 860202,
860204, 860205, 860206, 860207, 860208, 86020А, 86020В, 86020С, 86020Е, 86020F, 86020K,
86020M, 86020P.Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
измерения, предусмотренные законодательством Российской Федерации о техническом регу-
лировании.
Изготовитель
ЗАО " Чебоксарское предприятие "СЕСПЕЛЬ", 428000, г. Чебоксары, ул. Ярослав-
auto.ru.
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-
исследовательский институт расходометрии»
(ФГУП ВНИИР). Регистрационный
номер 30006-09. Адрес:
420088 г. Казань, ул.
2-я Азинская,
7А, тел.:
(843)
272-70-62,
факс: (843) 272-00-32, e-mail: vniirpr@bk.ru
Заместитель
Руководителя Федерального
Е.Р. Петросян
агентства по техническому
регулированию и метрологии
М.П.
«____» ___________ 2012г
