Автобусы крупногабаритные 7,9-9,2m HIGER (3906-37006). Система и ремонт электрооборудования
HIGER BUS
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Руководство по ремонту электрооборудования крупногабаритного автобуса 7,9-9,2m
Руководство по ремонту электрооборудования 3906-37006 крупногабаритного автобуса 7,9-9,2m
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Главные пункты ремонта системы электрооборудования

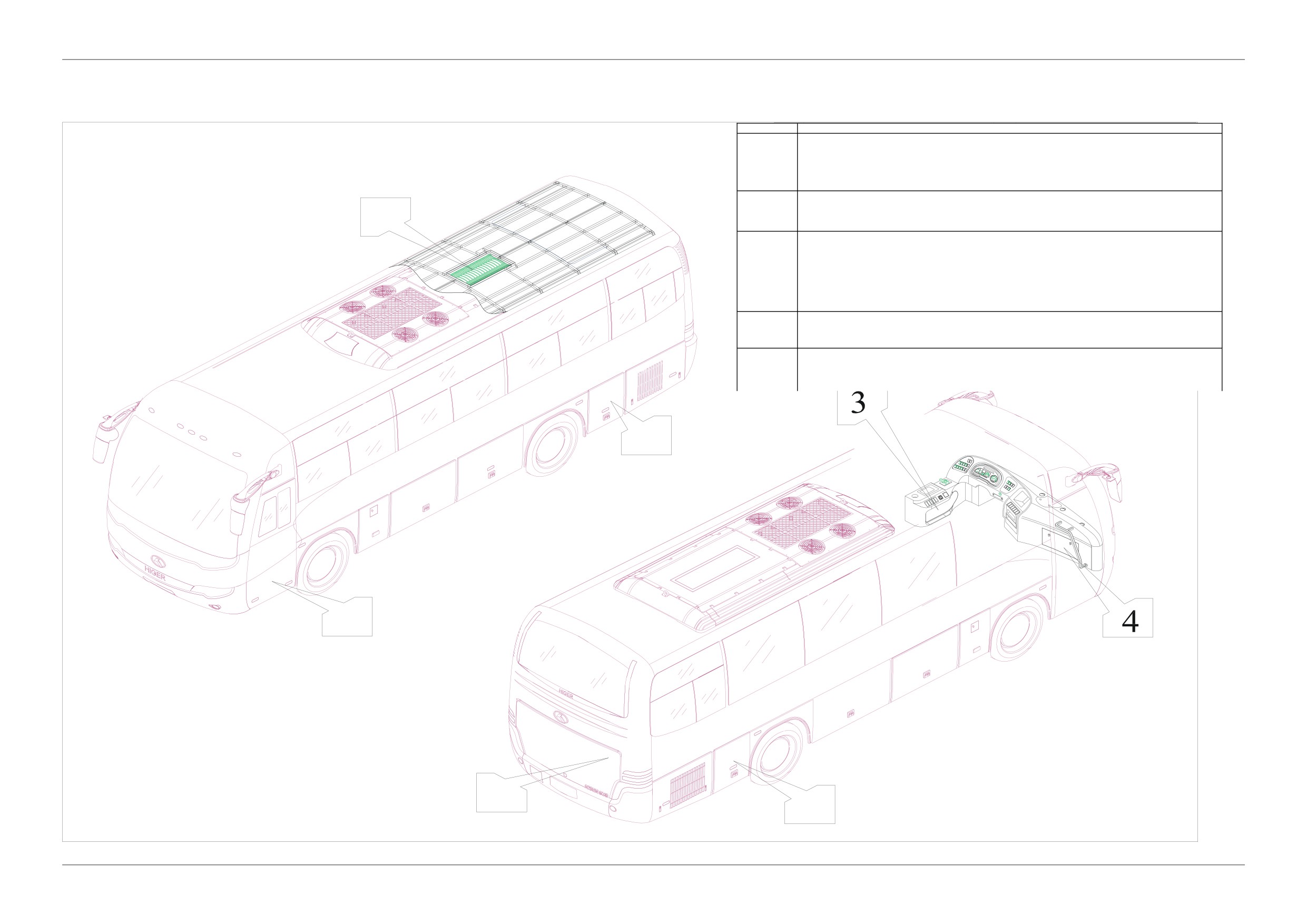

Общий обзор главных пунктов ухода и обслуживания системы электрооборудования автобуса
1
Реле и коробка предохранителя кондиционера
В этом отсеке включаются следующие элементы:
1. Аккумулятор
2. Генеральный выключатель питания общего автобуса
2
3. Блок управления источником питания
4. Контроллер, предохранитель и ручной выключатель реле ретардера (для выбора)
5. Реле подогревания и предохранитель (для выбора)
1.
1. Преобразователь напряжения
3
2.
2. ABS ECU и интерфейс диагноза
1
3.
3. ECAS ECU
1.
1. Центральный ящик электроаппарата
2.
2. Контроллер промежутка стеклоочистителя
3.
3. Приемник сигнала двери
4
4.
4. Электромагнитный клапан управления дверью
5.
5. Интерфейс диагноза двигателя (для выбора)
6.
6. Блок управления ретардером и напорный выключатель (для выбора)
Данный отсек включает:
5
1.
1. A/C конденсатор (для выбора)
2.
2. Нагреватель жидкого топлива (для выбора)
Следующие элементы находятся в отсеке двигателя:
1.
1. Лампа отсека двигателя
6
2.
2. Задний пусковой механизм
3.
3. Механический
ходовой выключатель
2
7
6
5
2 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Содержание
Главные пункты ремонта системы электрооборудования....................................................................2
Общий обзор главных пунктов ухода и обслуживания системы электрооборудования автобуса ....2
Первая часть Общее изложение
............................................................................................................4
1. Схема электрооборудования..........................................................................................................................4
1.1 Как можно понять схему электрооборудования................................................................................4
1.2 Шифр источника питания
...................................................................................................................5
1.3 Знак цвета жгута проводов
.................................................................................................................5
1.4 Как можно узнать число ножек вилки
................................................................................................5
1.5 Сокращения, пользованные в настоящем руководстве
..................................................................5
2. Расстановка жгутов проводов
.......................................................................................................................6
2.1 Место заземления
................................................................................................................................6

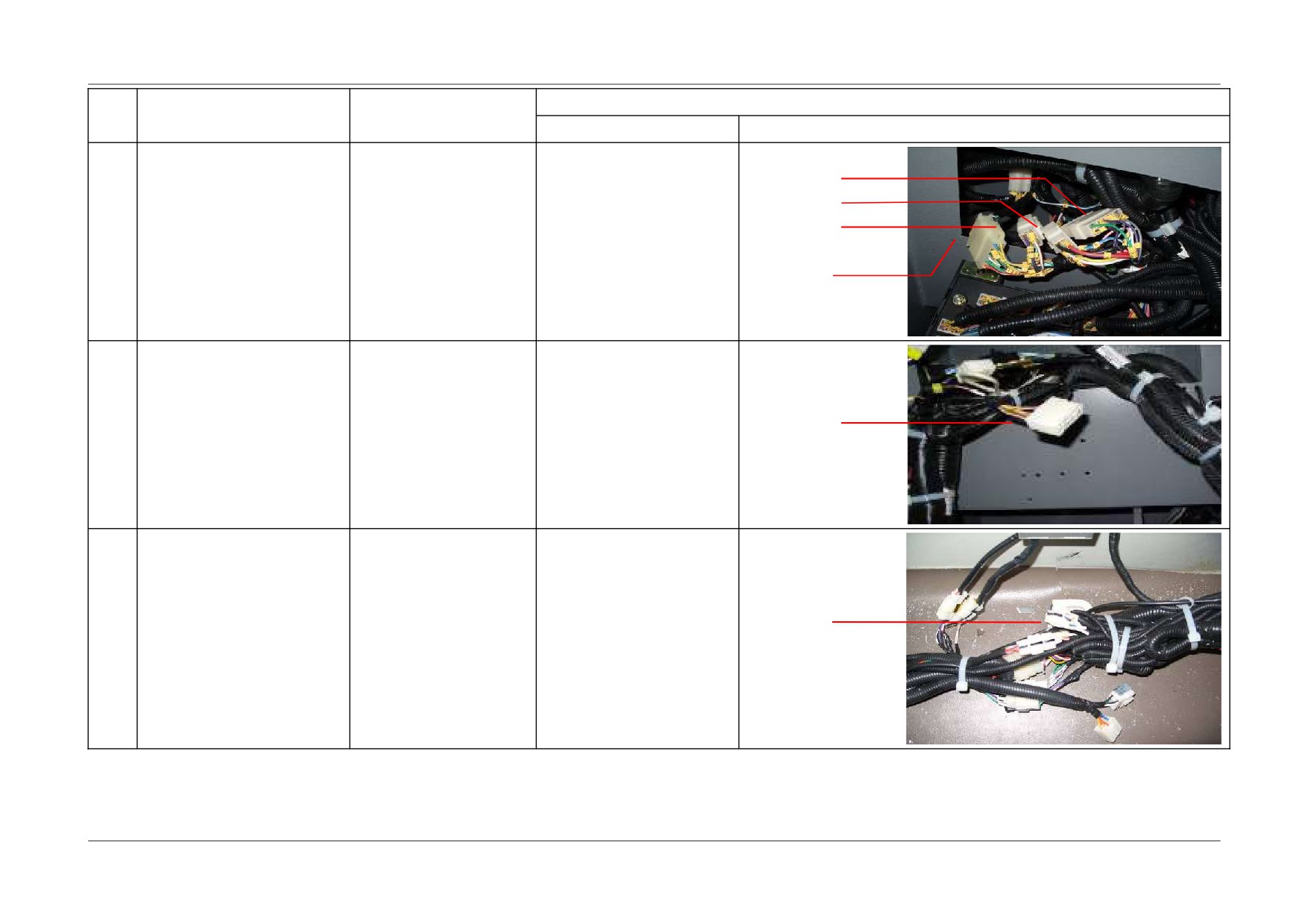

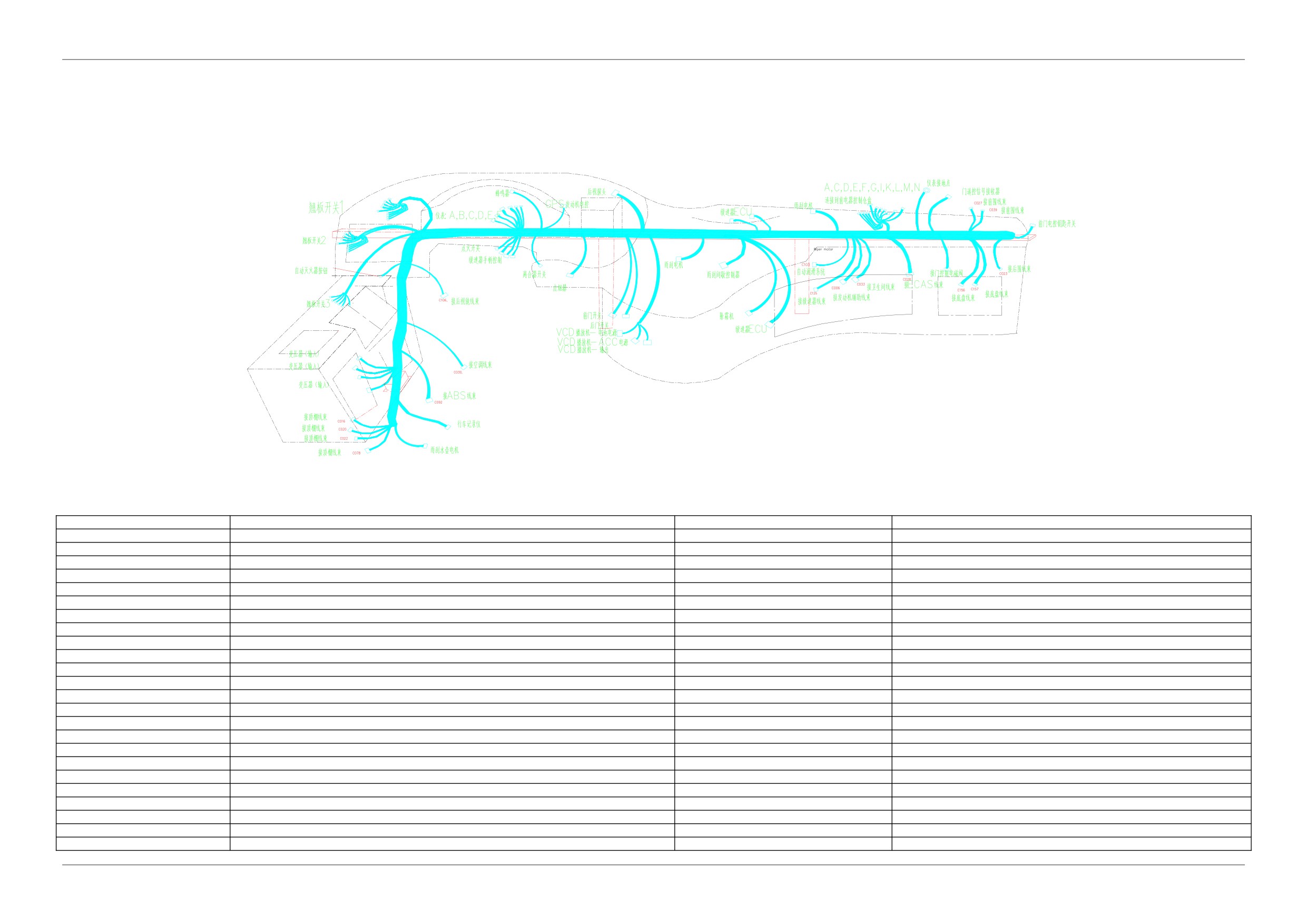

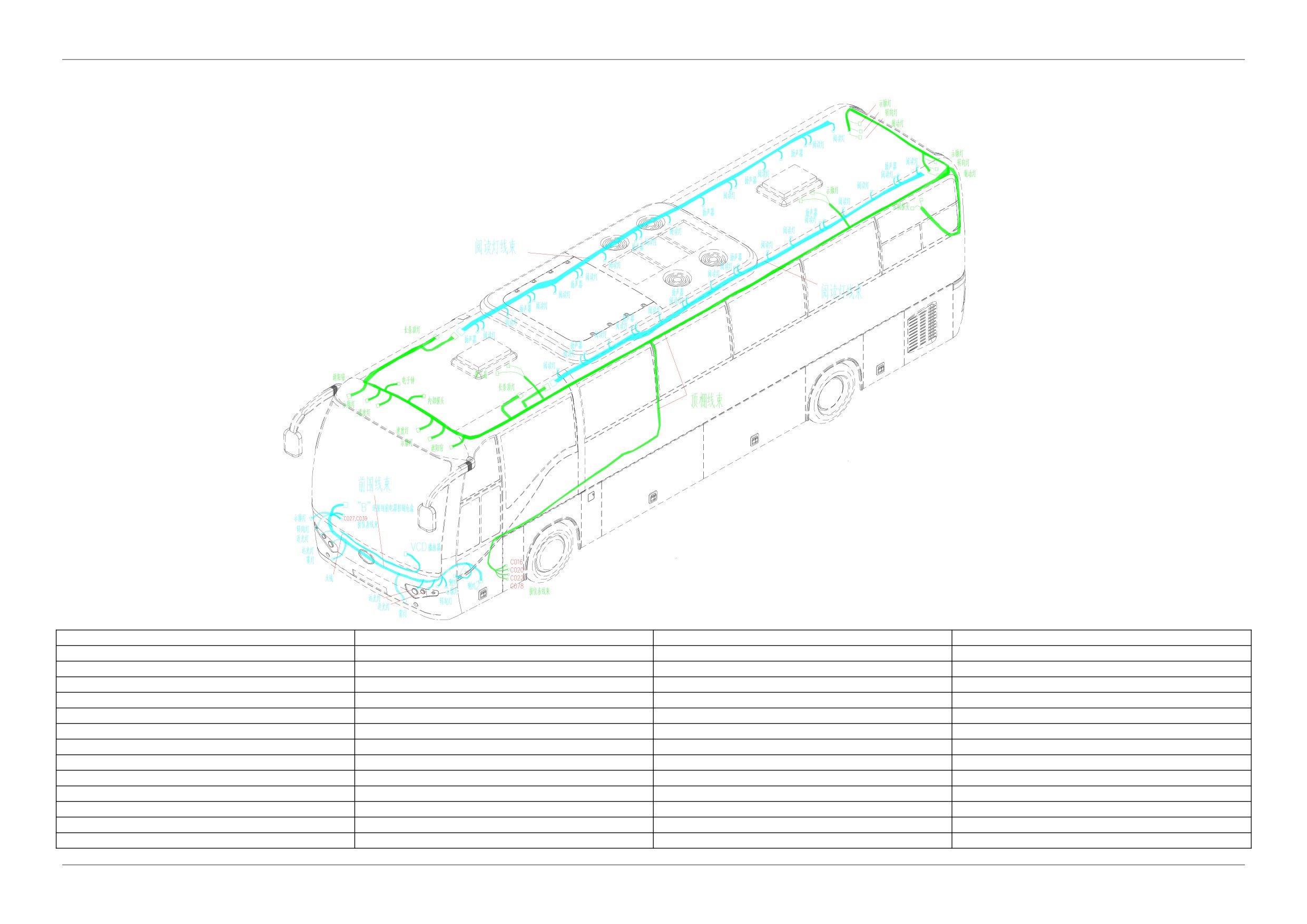

2.2 Распределение жгутов и электрооборудования
................................................................................9
2.2.1 Распределение жгутов и электрооборудования на панели приборов
.................................9

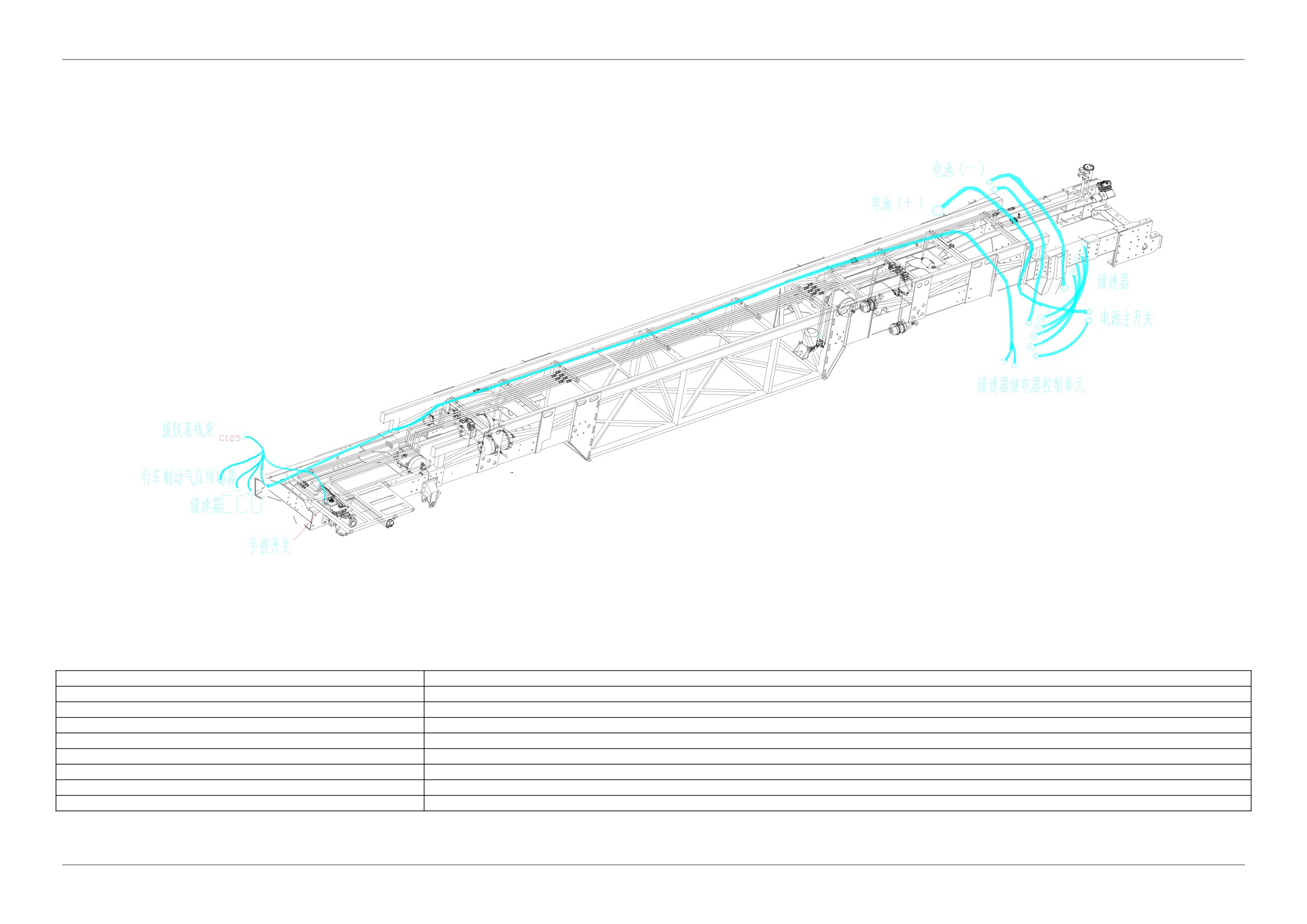

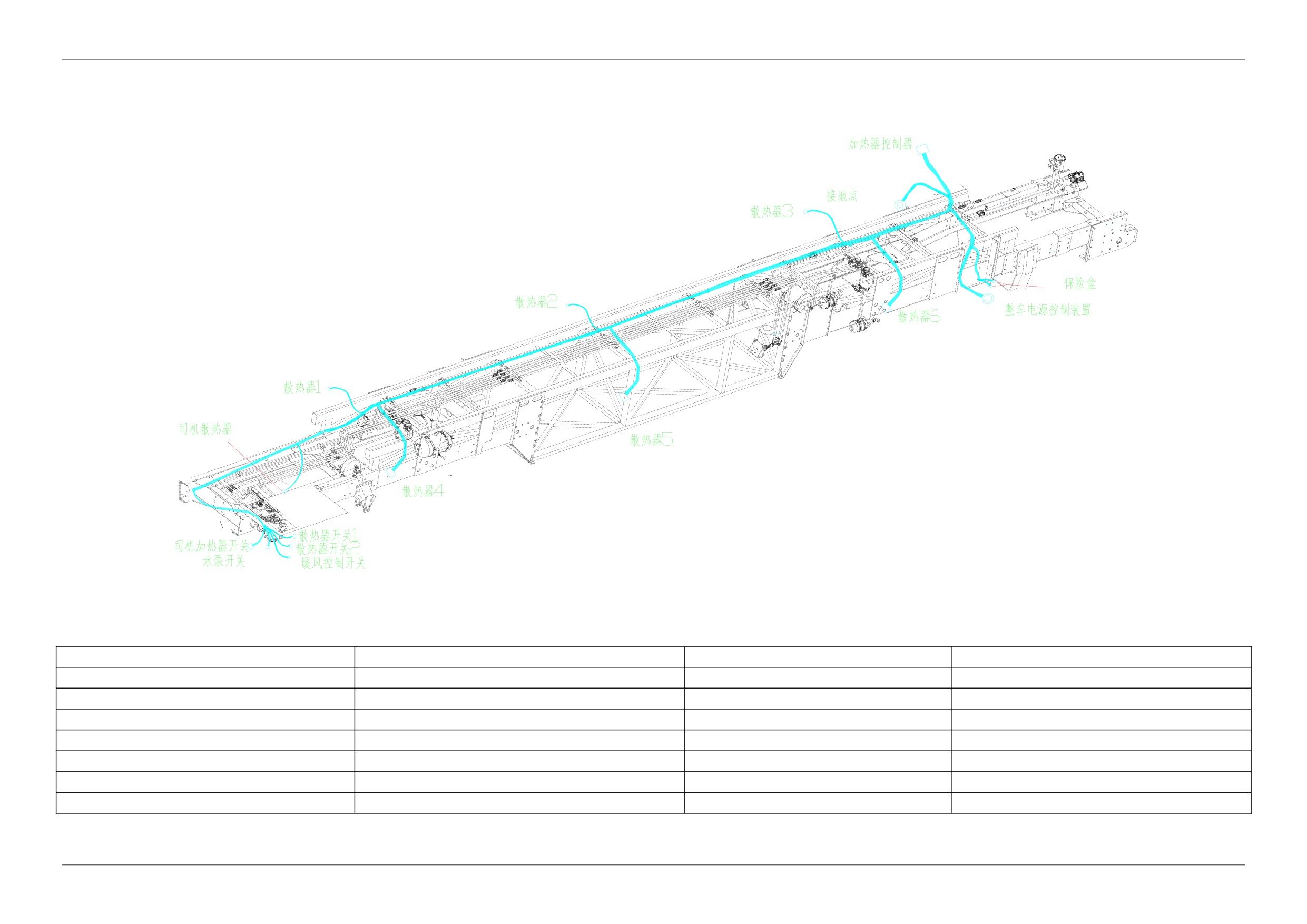

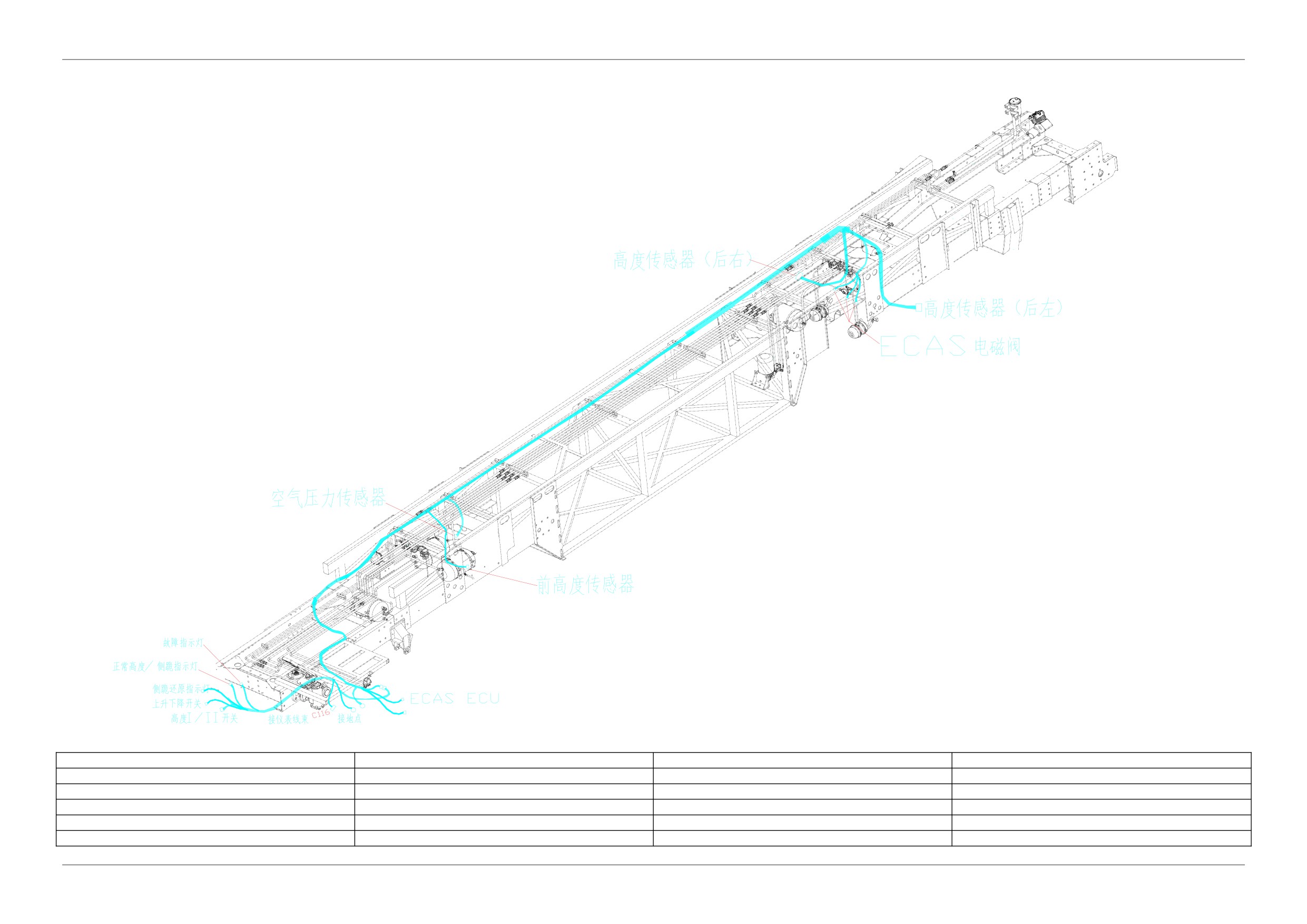

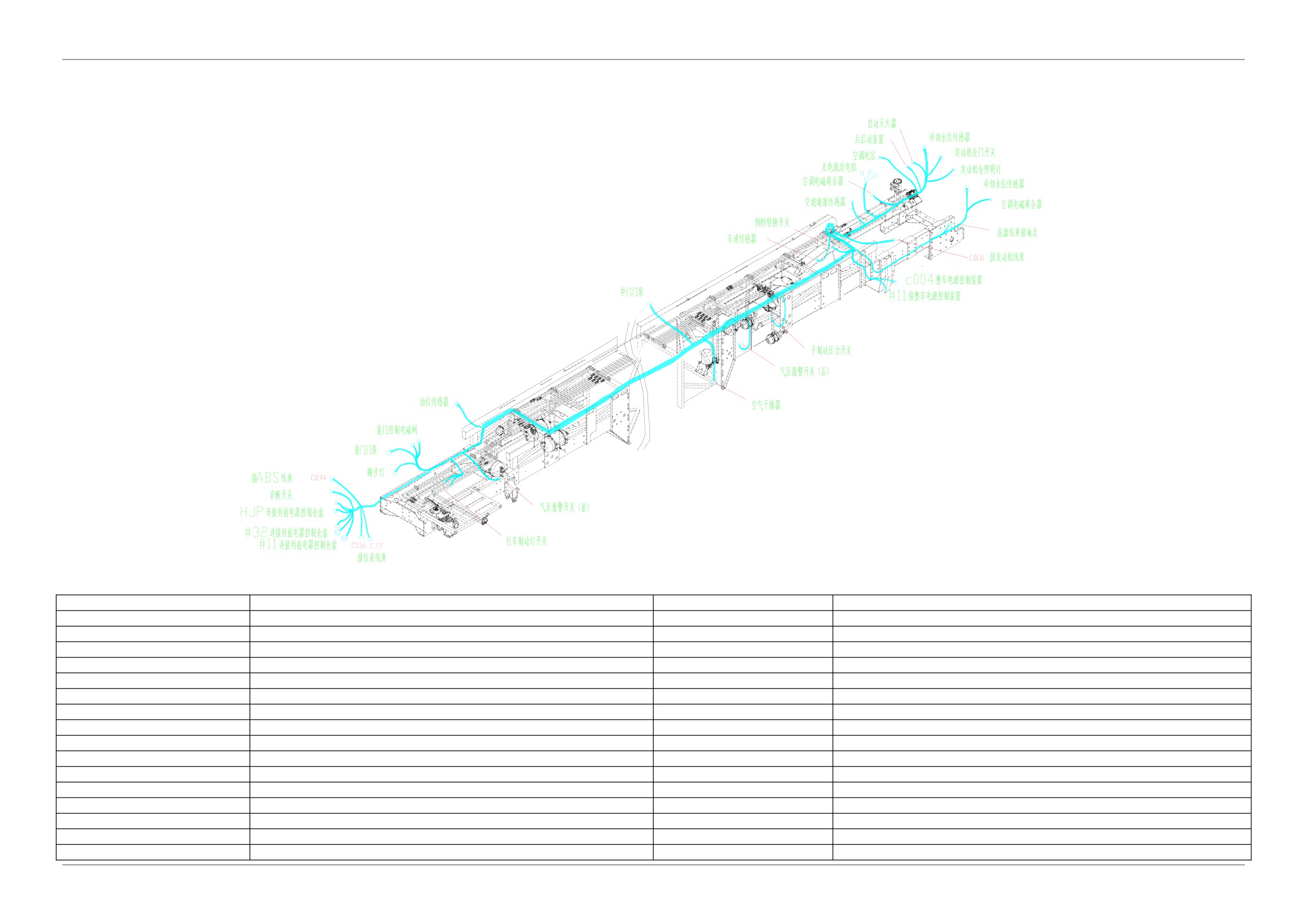

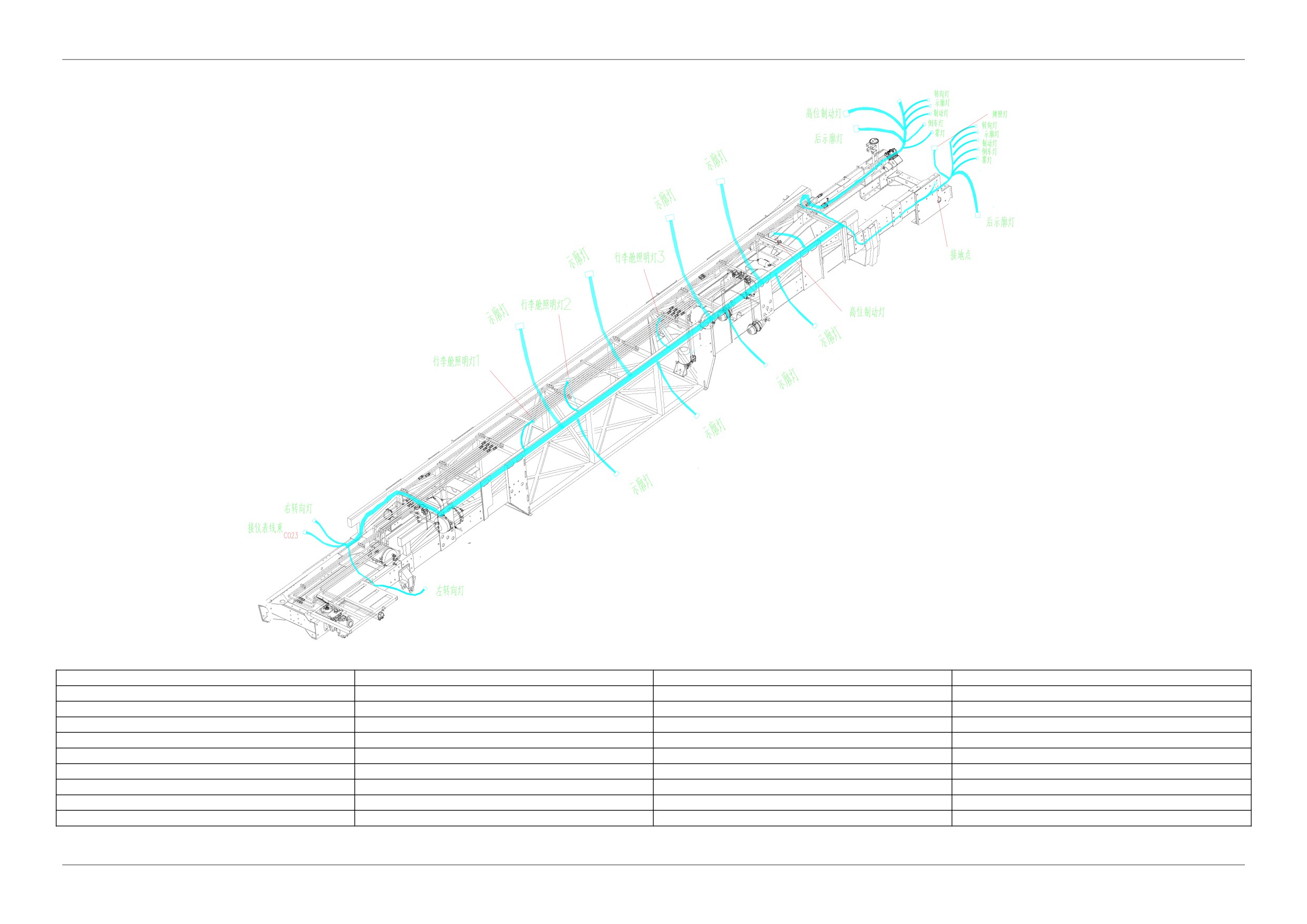

2.2.2 Распределение жгутов шасси и электрооборудования
.......................................................10
2.2.3 Распределение жугтов задка и электрооборудования
.........................................................12

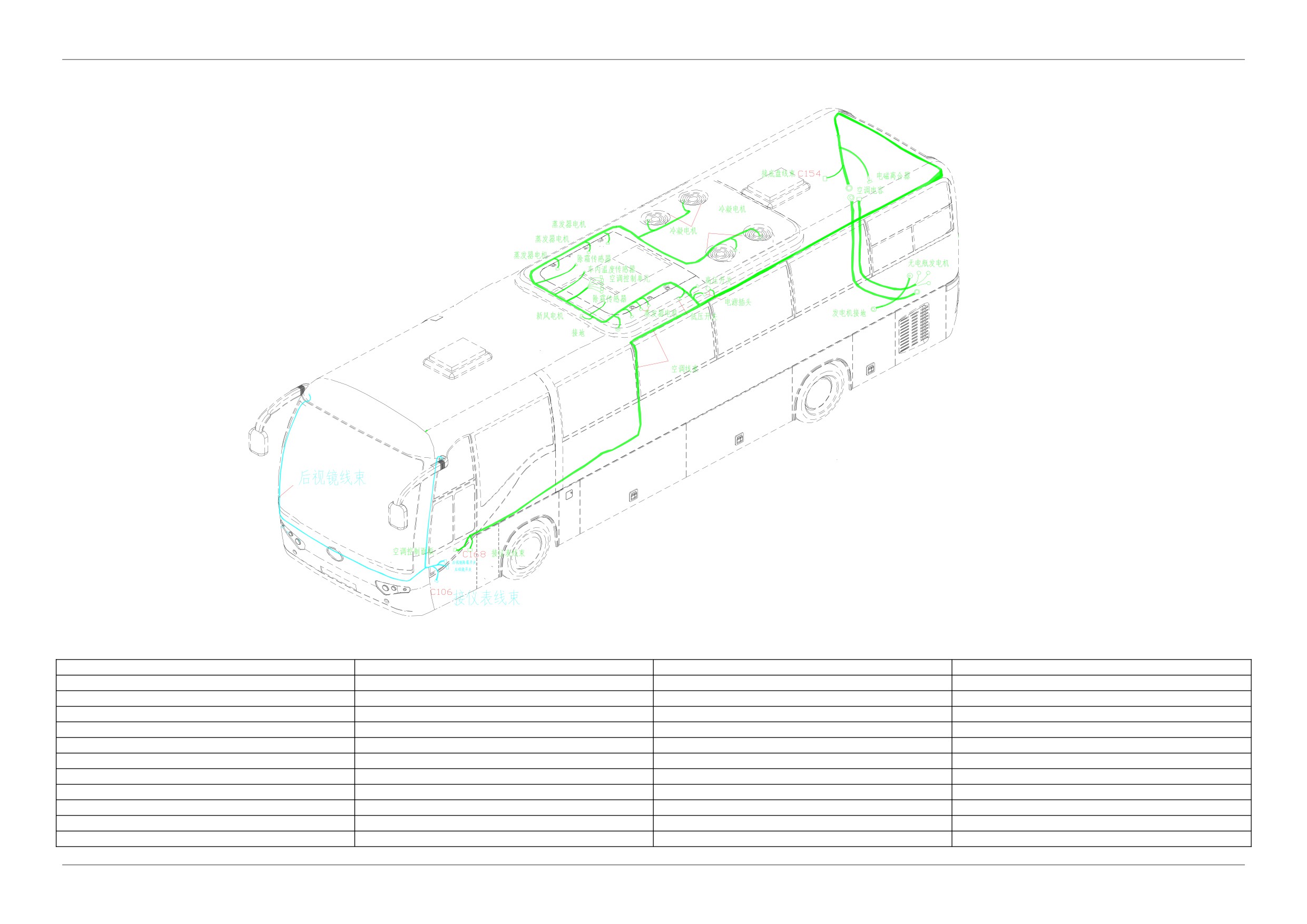

2.2.4 Распределение жгутов передка, пололка, лампы местного освещения и
электрооборудования
.......................................................................................................................13
2.2.5 Распределение зеркала заднего вида, жгута кондиционера и электрооборудования ......15
2.2.6 Распределние жгута проводов нагревателя и электрооборудования
................................17
2.2.7 Распределние жгута проводов ECAS и электрооборудования
..........................................18

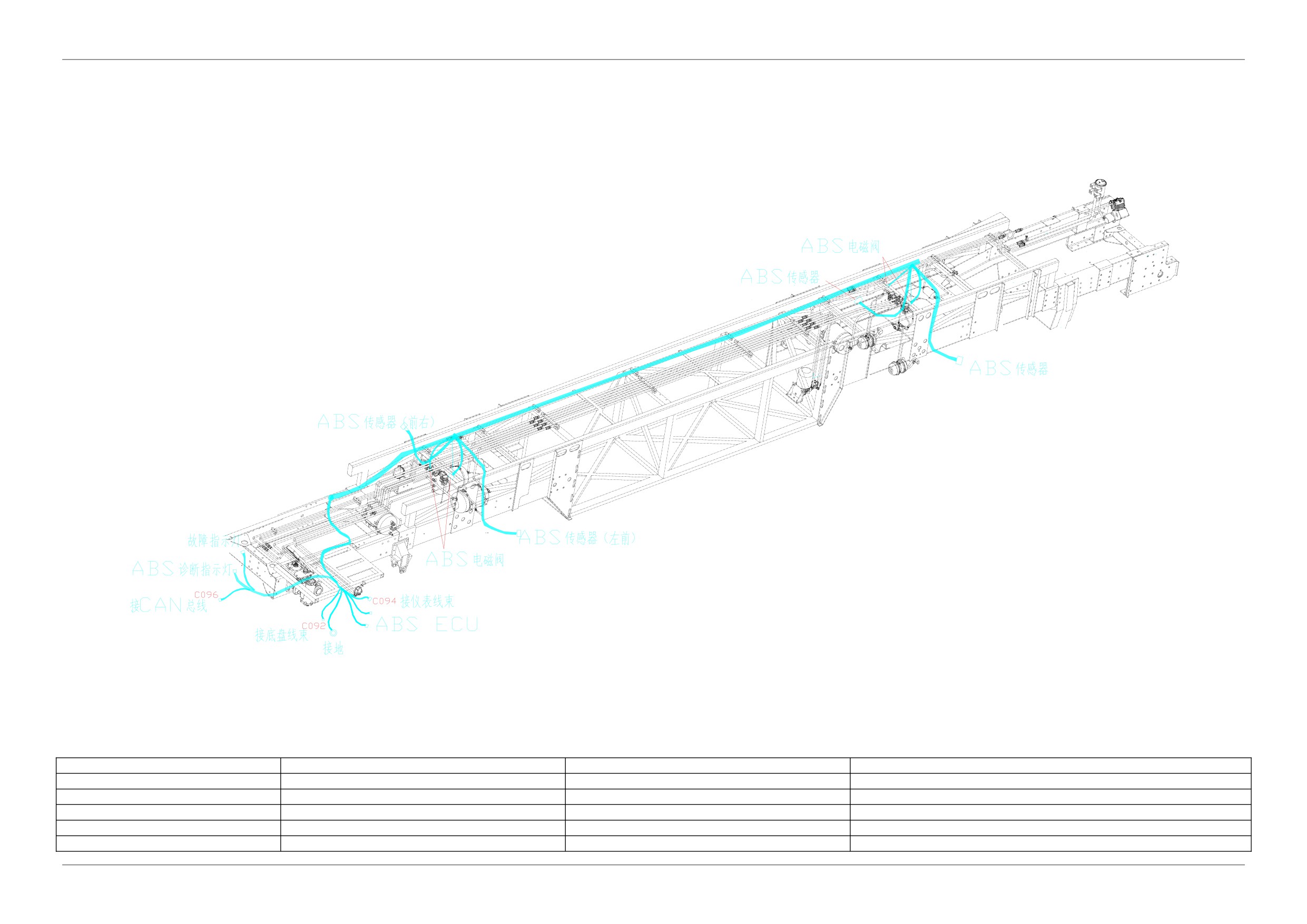

2.2.8 Распределние жгута проводов ABS и электрооборудования
.............................................19
2.2.9 Распределние жгута проводов ретардера и электрооборудования.....................................20

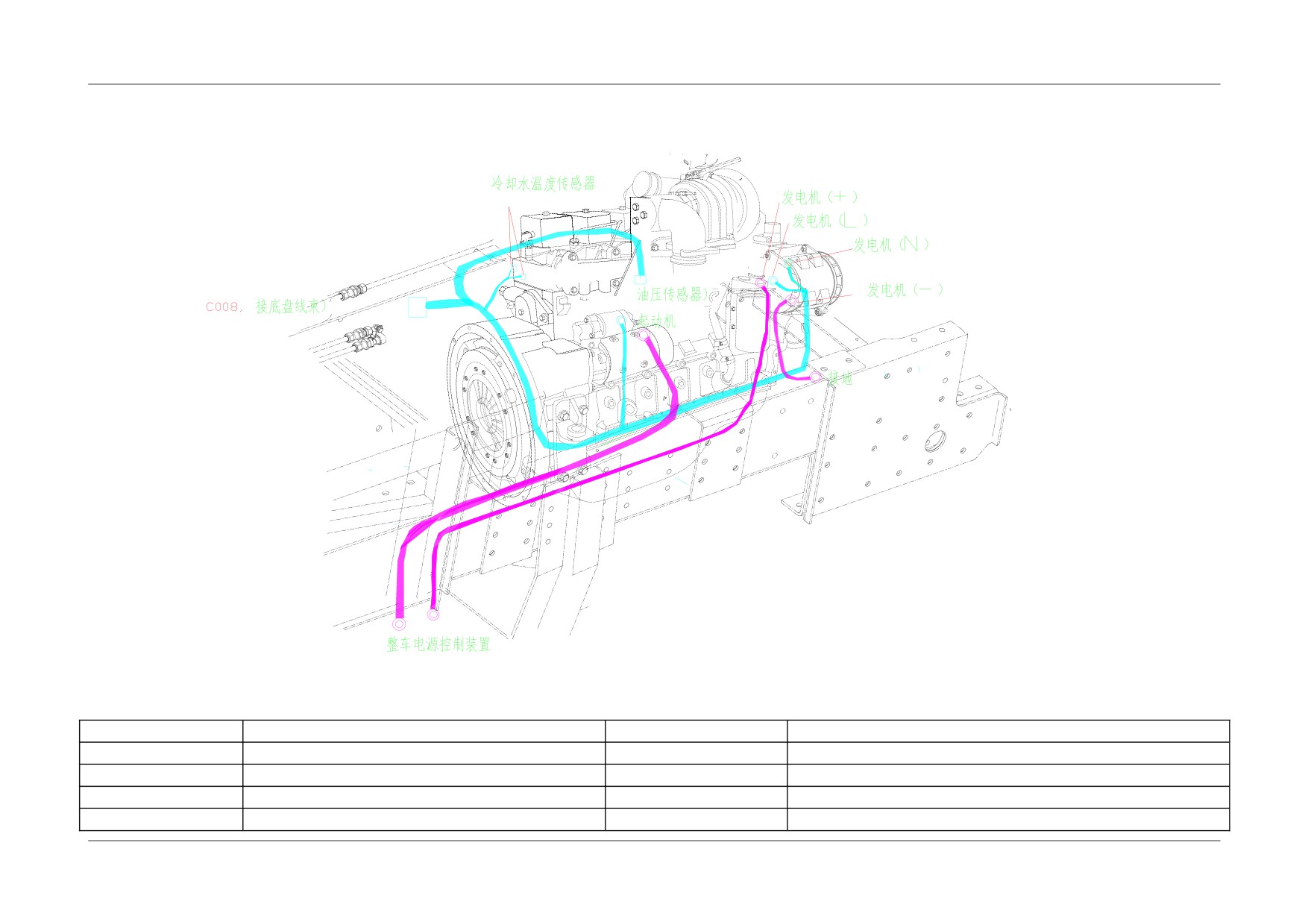

2.2.10 Распределние жгута проводов двигателя и электрооборудования
..................................21

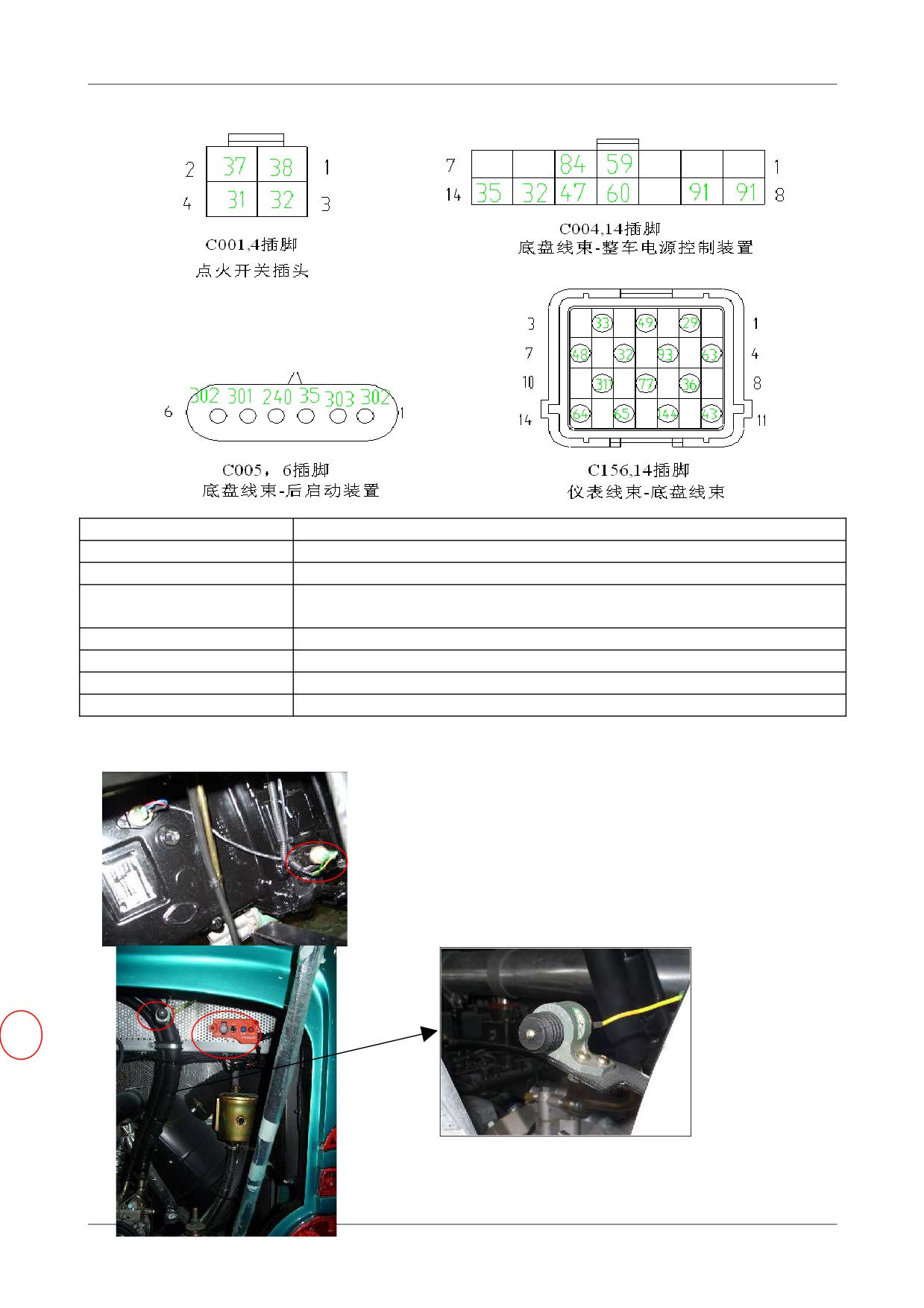

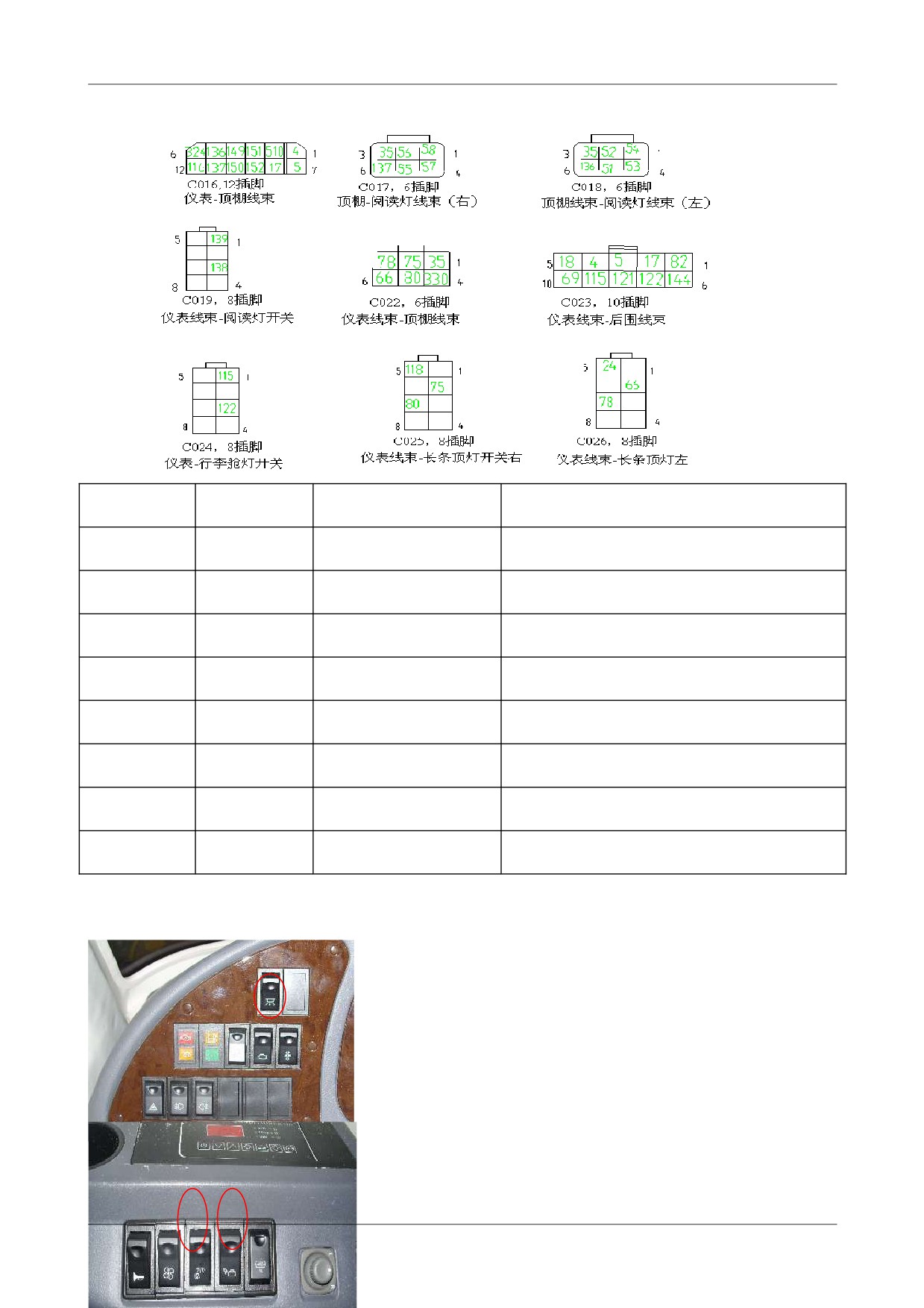

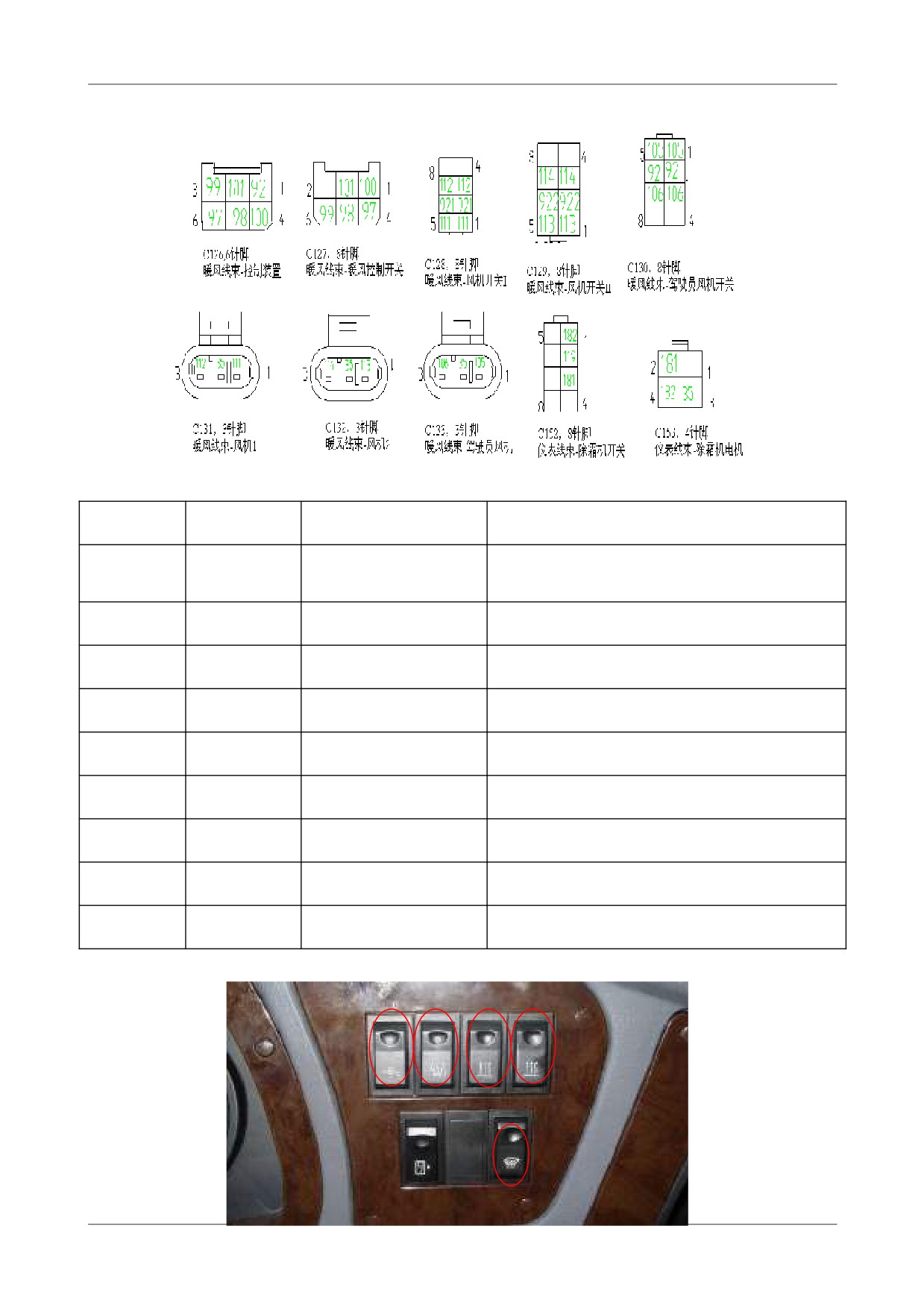

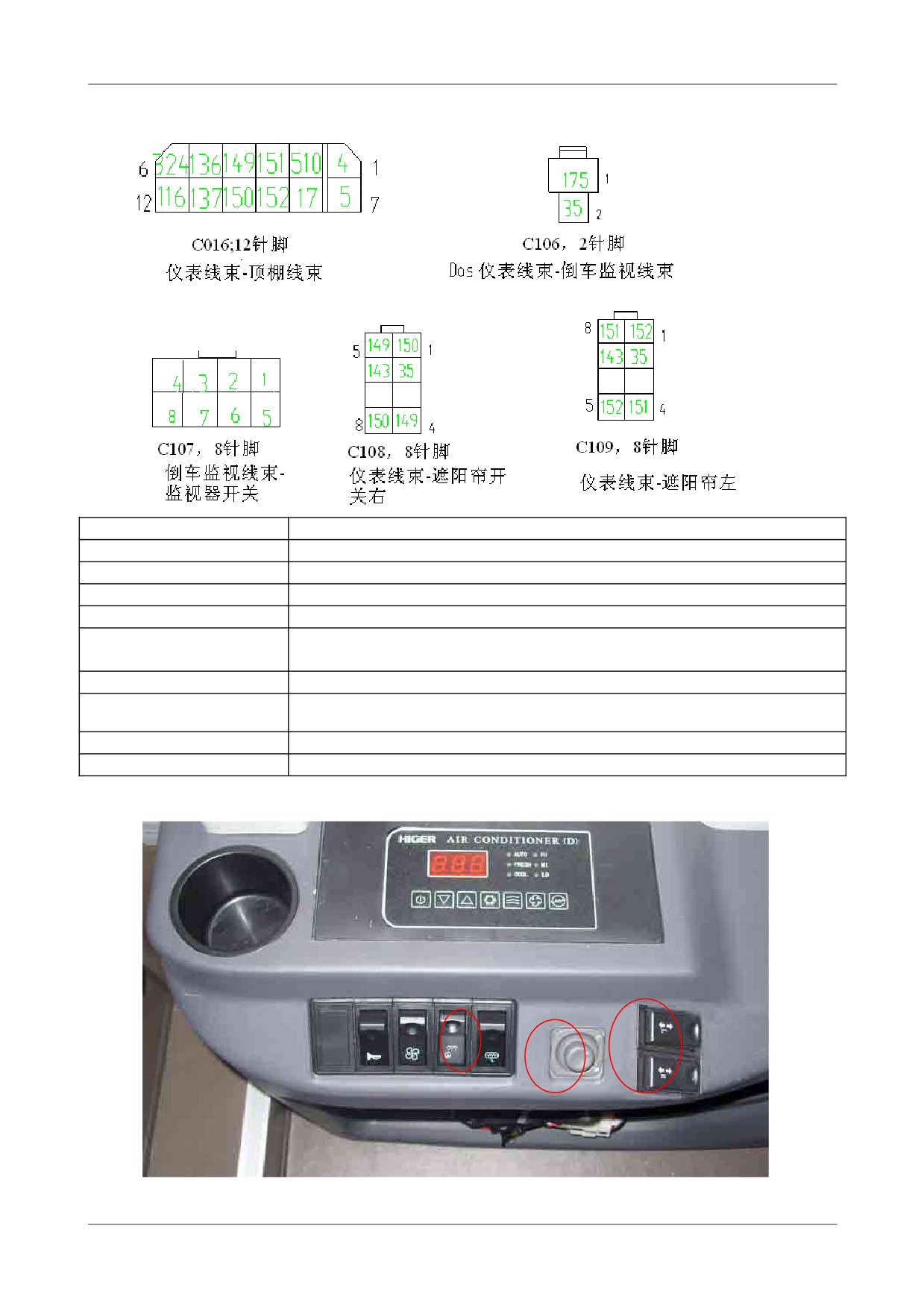

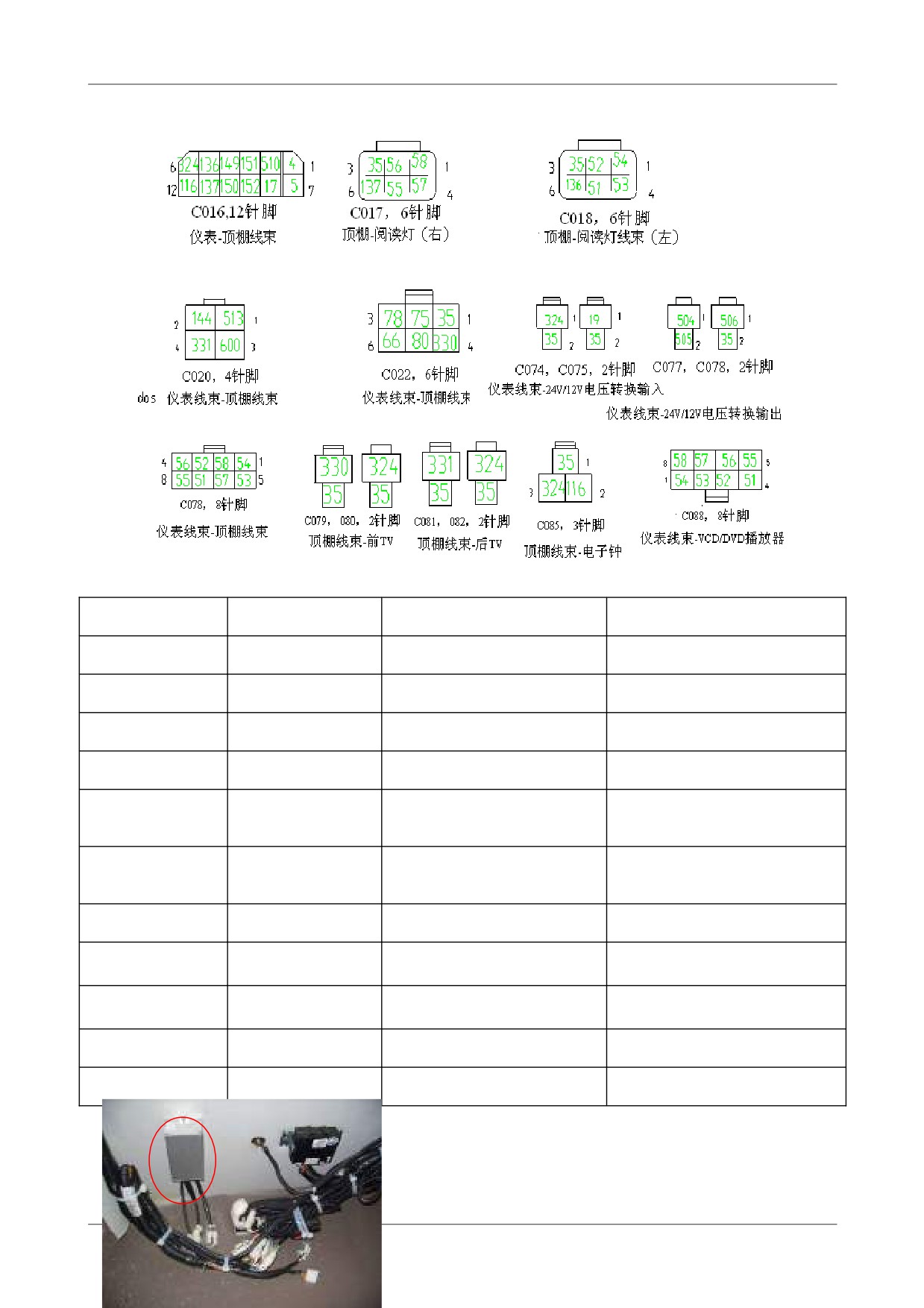

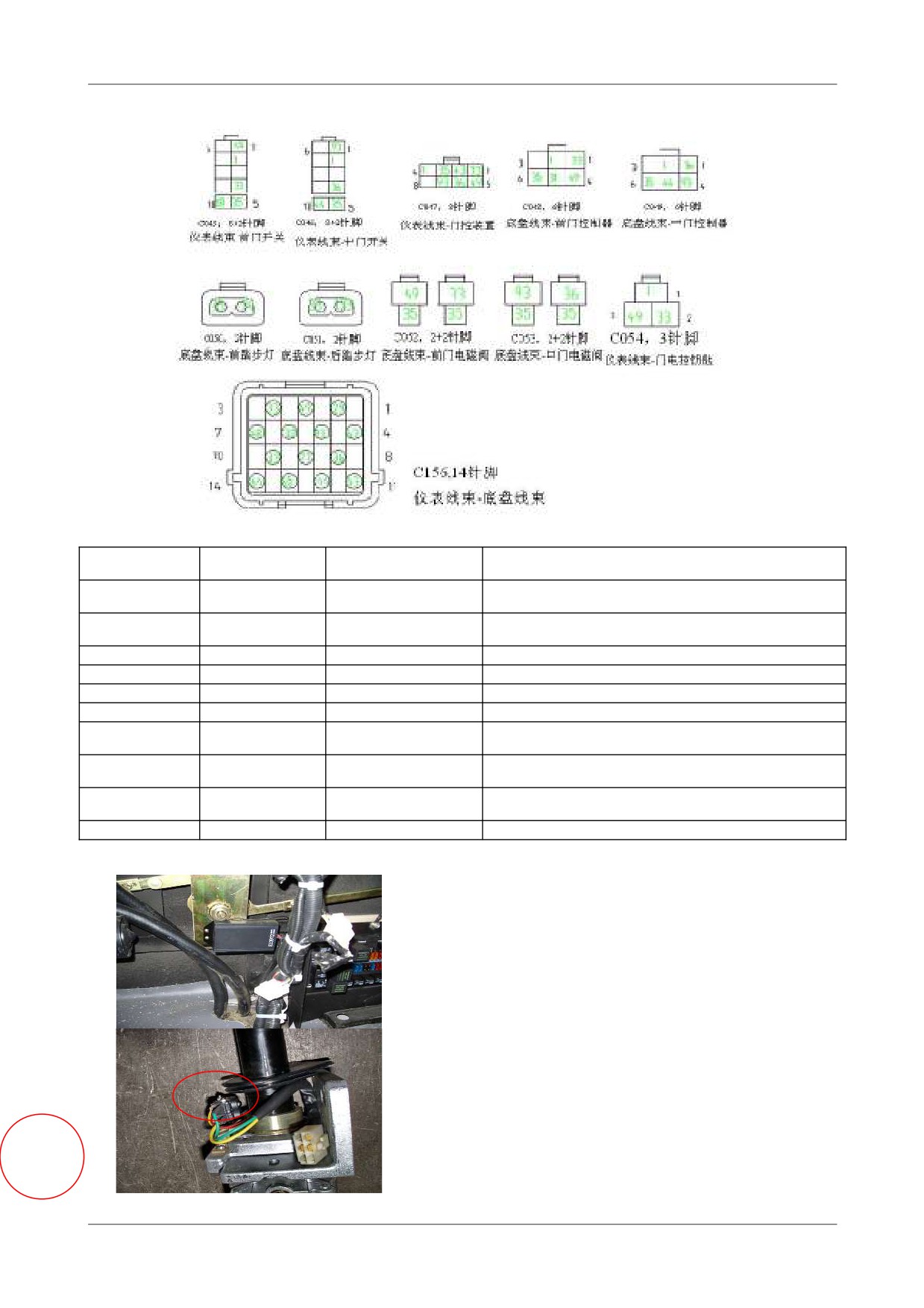

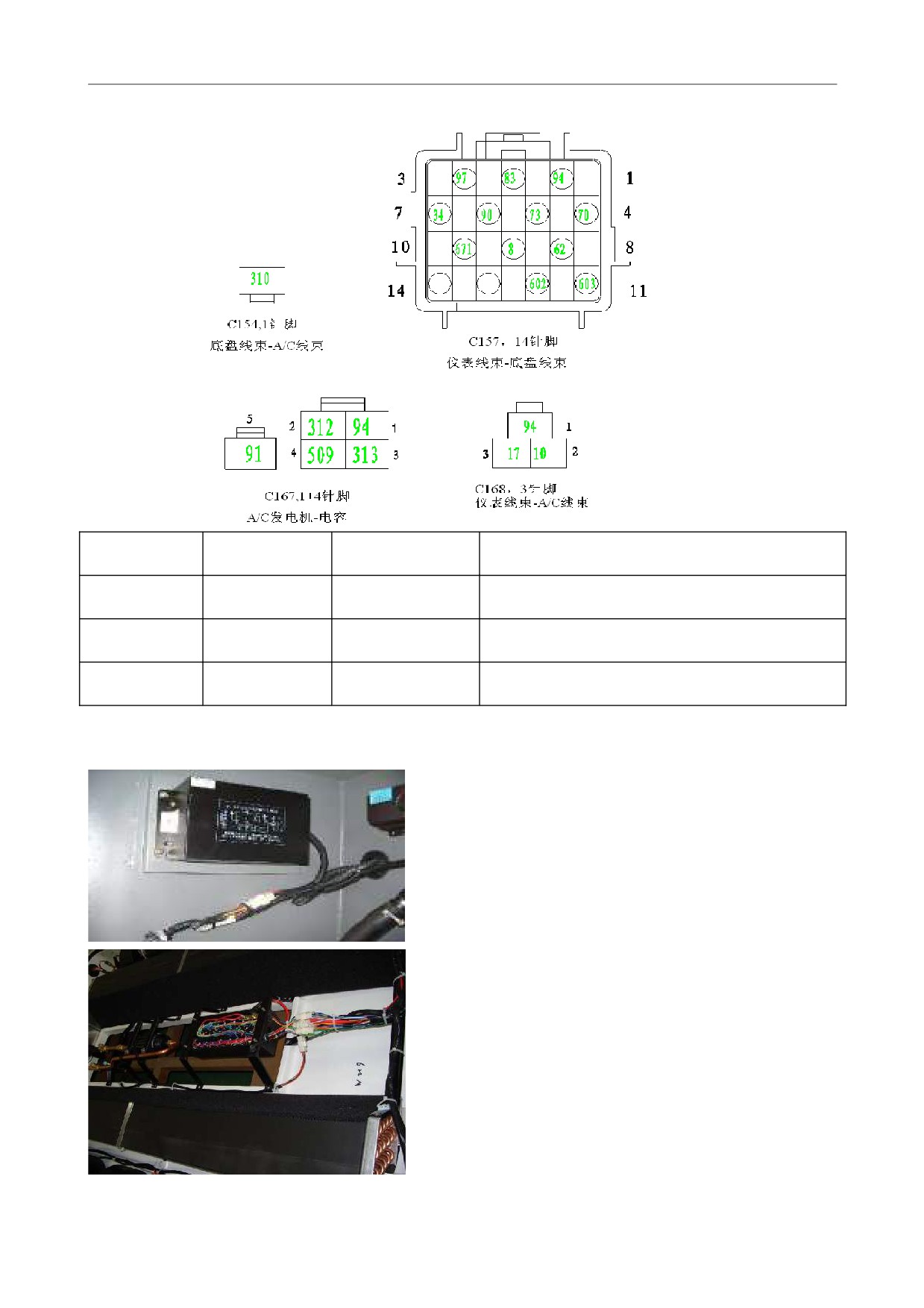

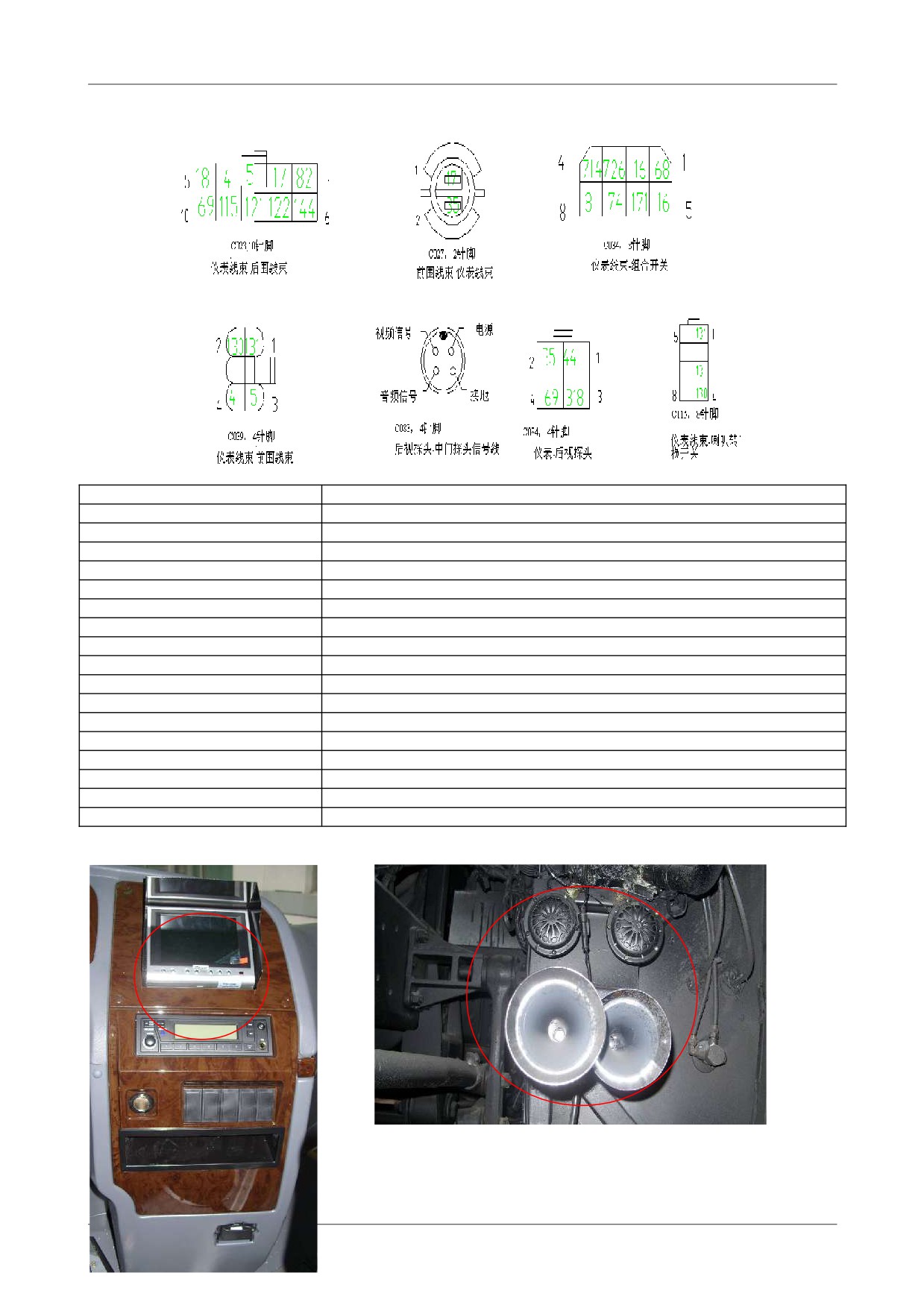

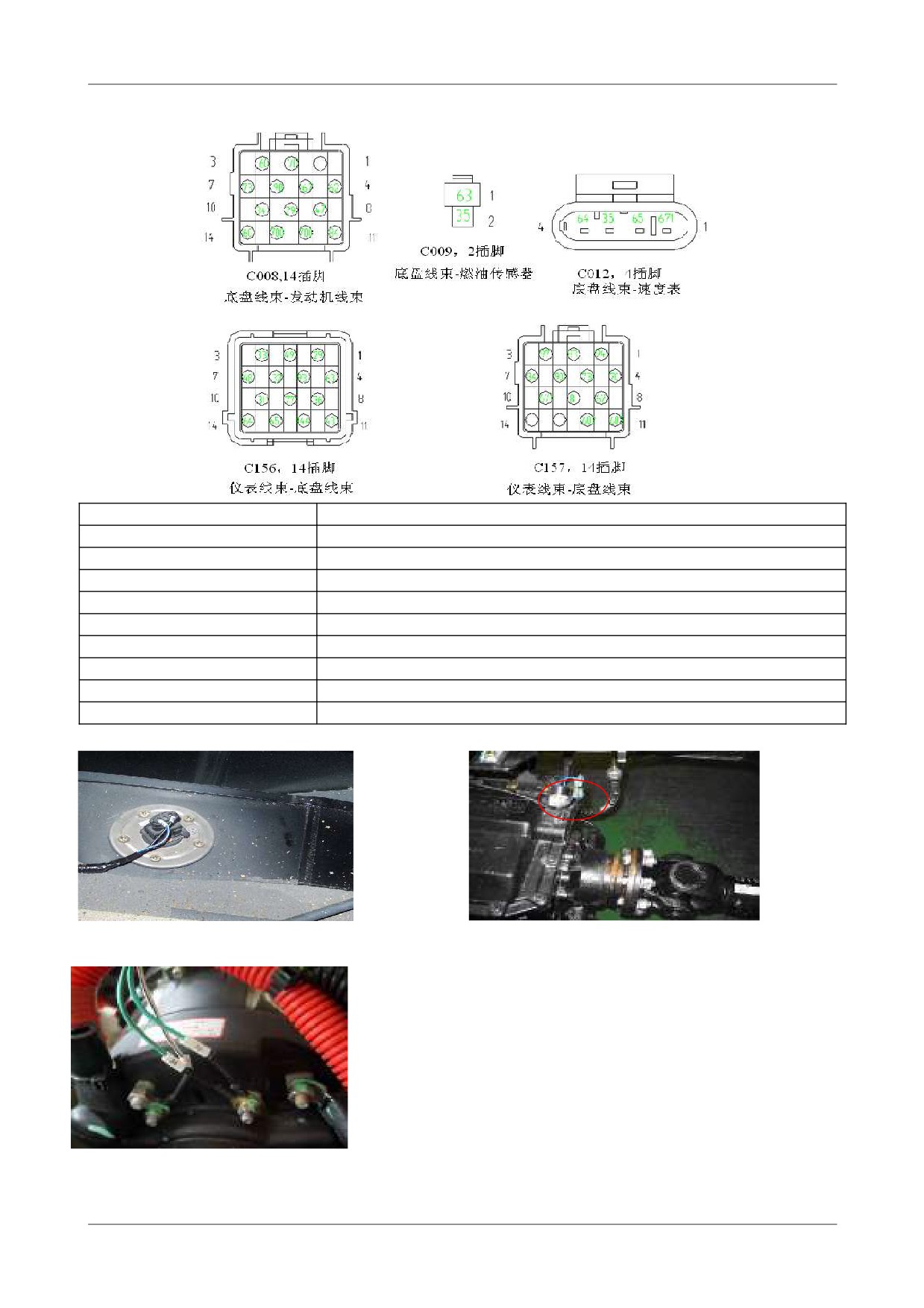

2.3 Распределение вилок
.........................................................................................................................22
2.4 Распределение предохранителей и реле, внутренняя структура ящика электрооборудования
(FECU)FECU находится внутри панели приборов вблизи коридора посадки. (для разного типа
автобуса имеется разная конфигурация)................................................................................................27

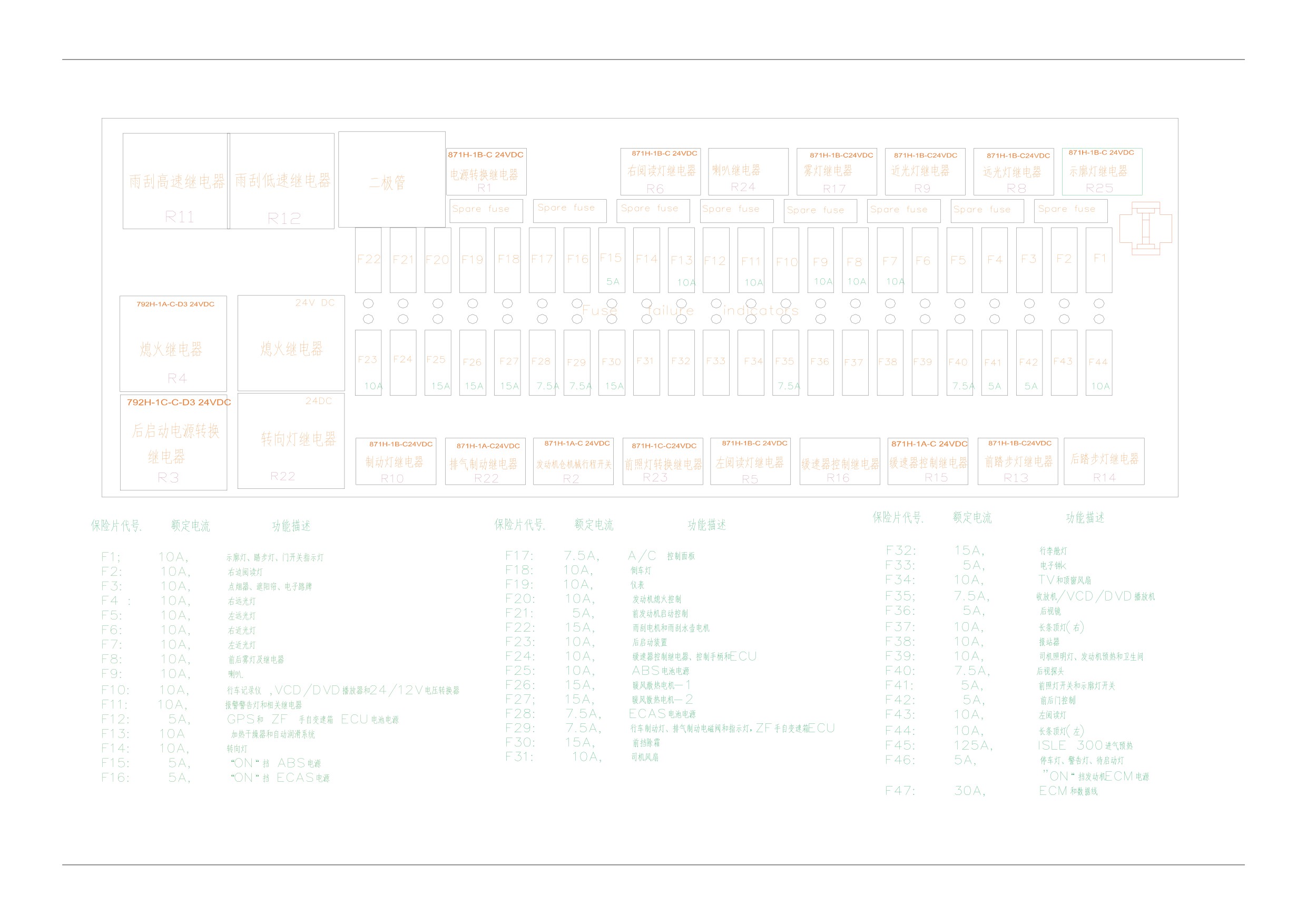

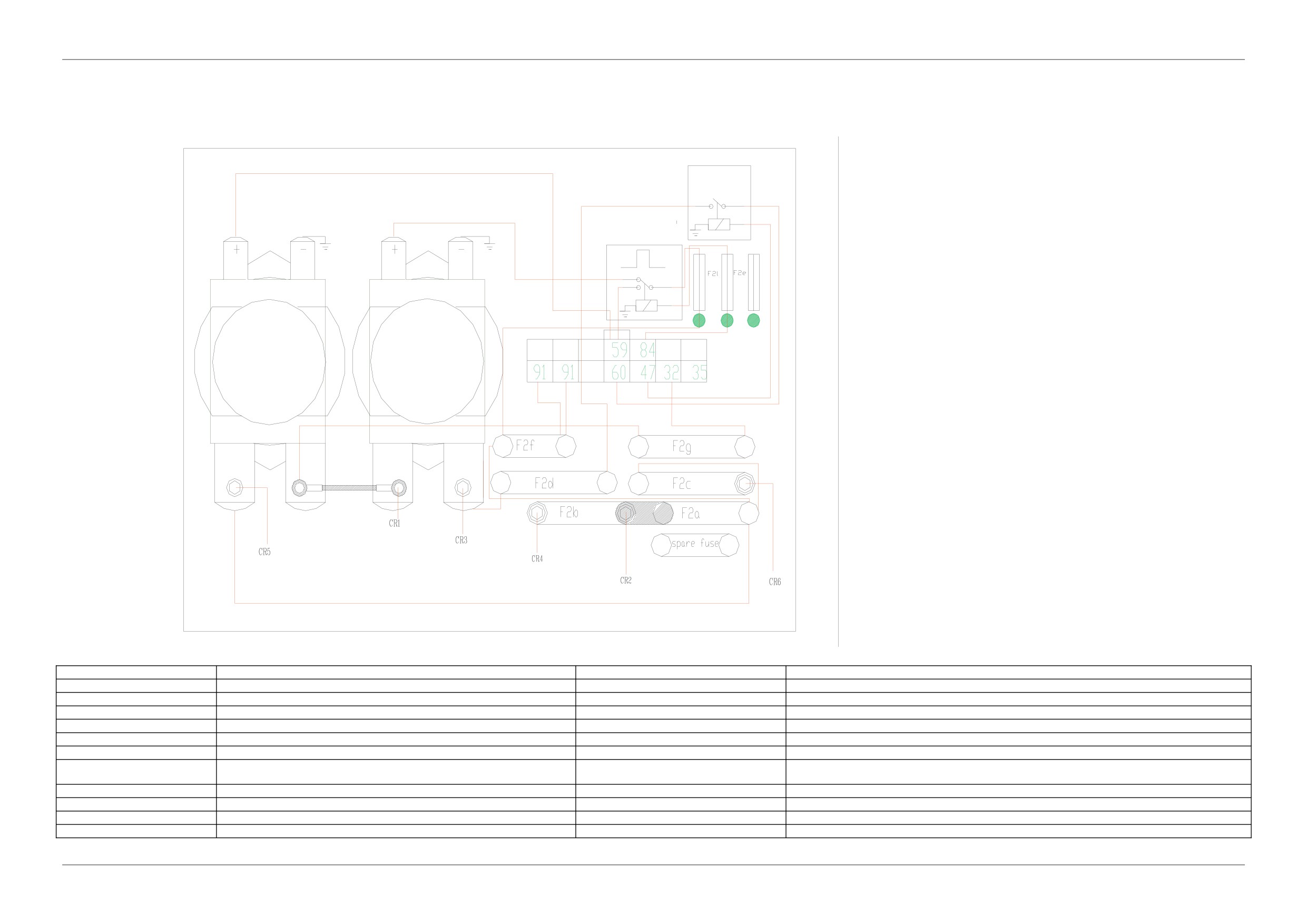

2.4.1 Распределение предохранителя и реле
.................................................................................27

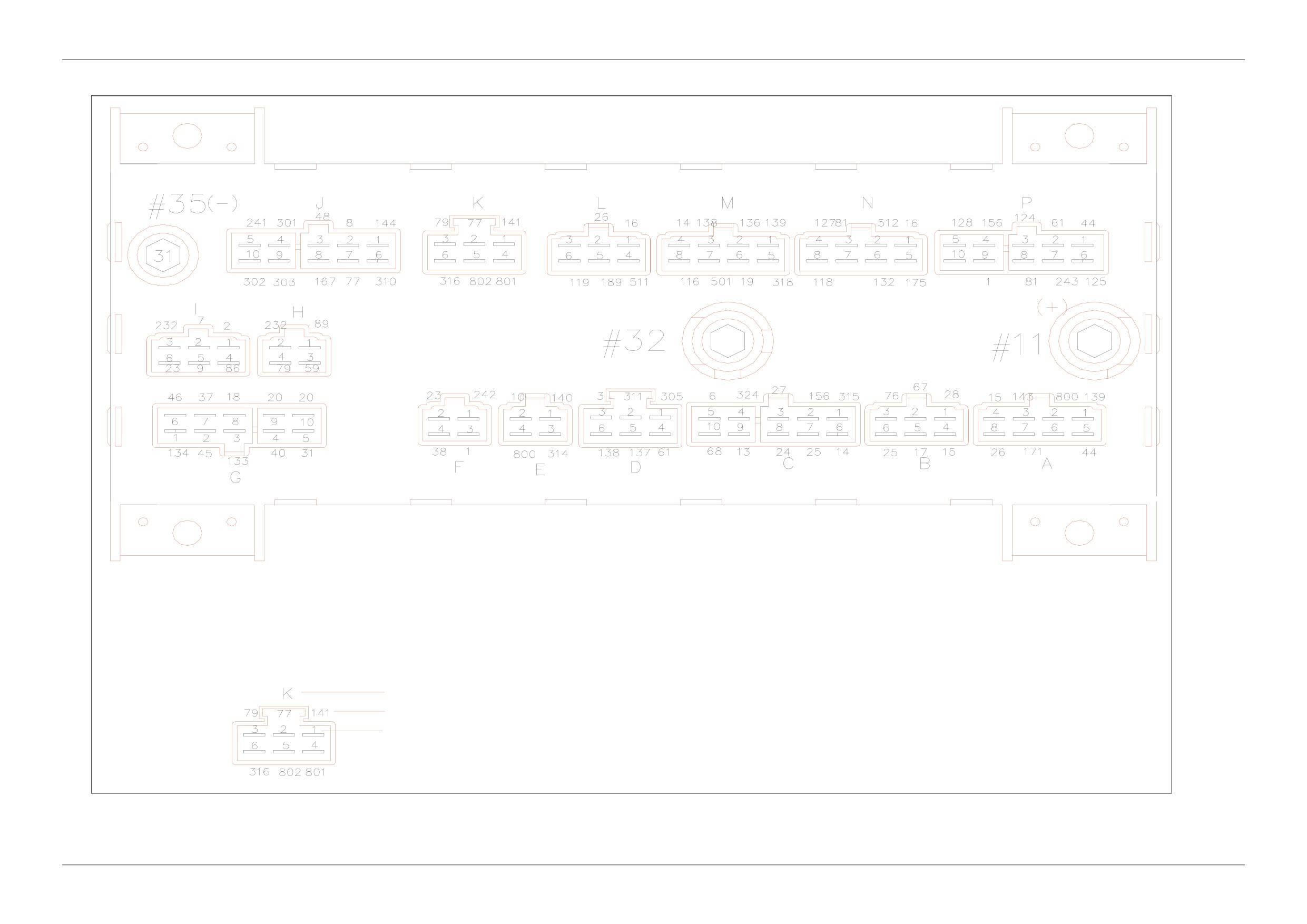

2.4.2 Распределение внутренних вилок FECU
..............................................................................29
2.4.3 Внутренняя линия FECU
.......................................................................................................30
2.5 Контрольный выключатель питания общего автобуса
..................................................................32

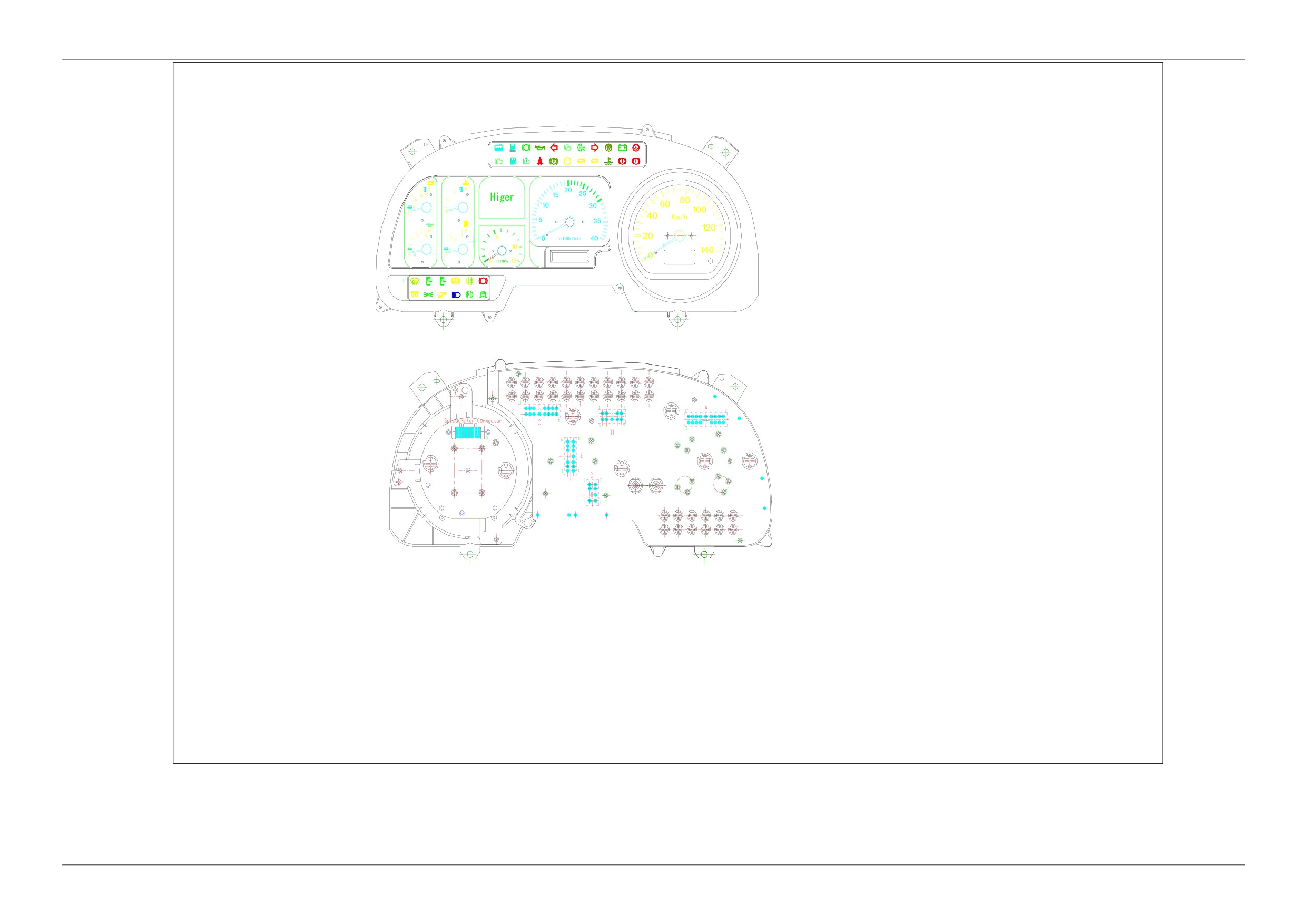

2.6 Приборы
...............................................................................................................................................32
Вторая часть Принципиальная схема систем
......................................................................................37

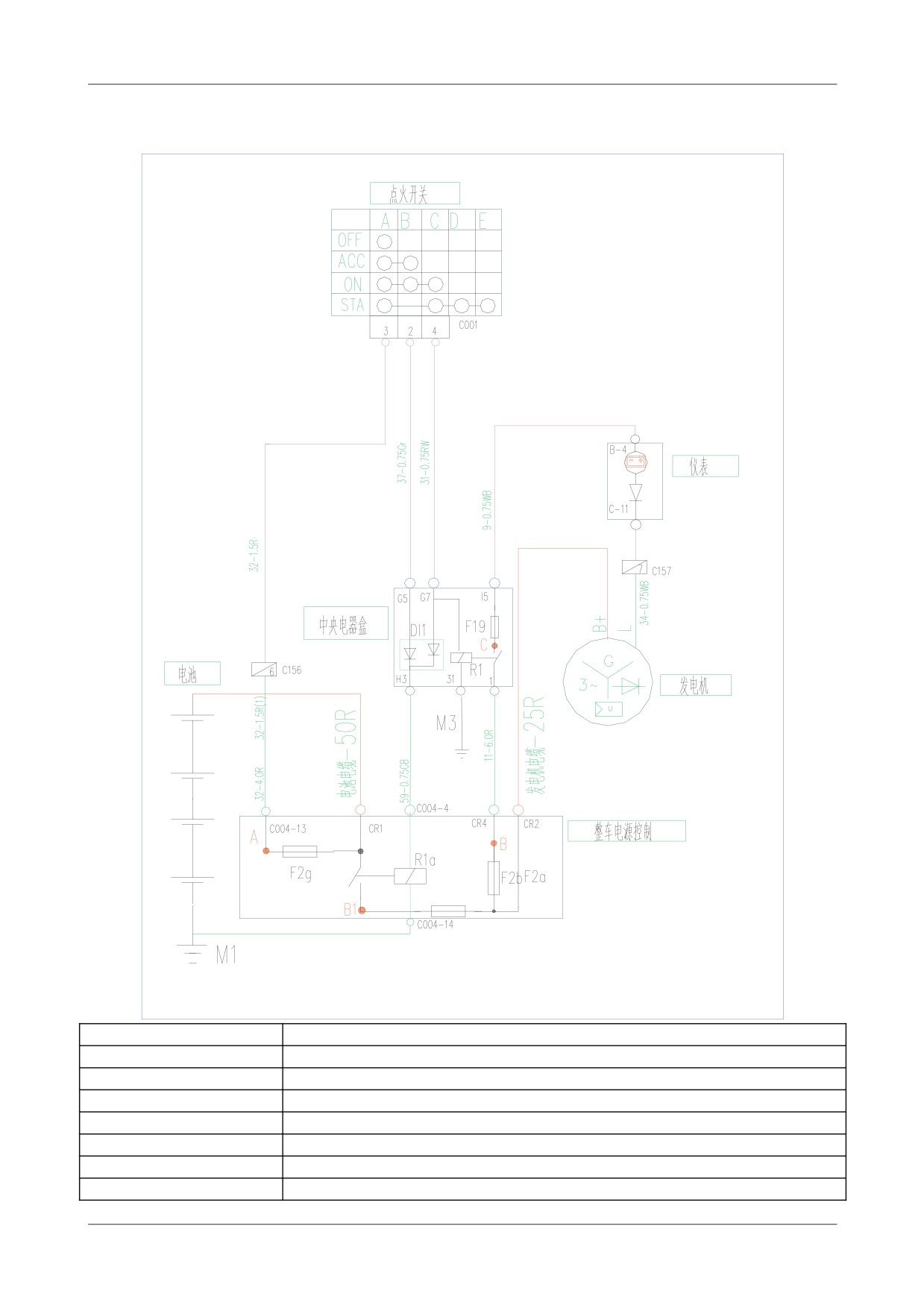

1. Цепь заряда аккумулятора
..........................................................................................................................37

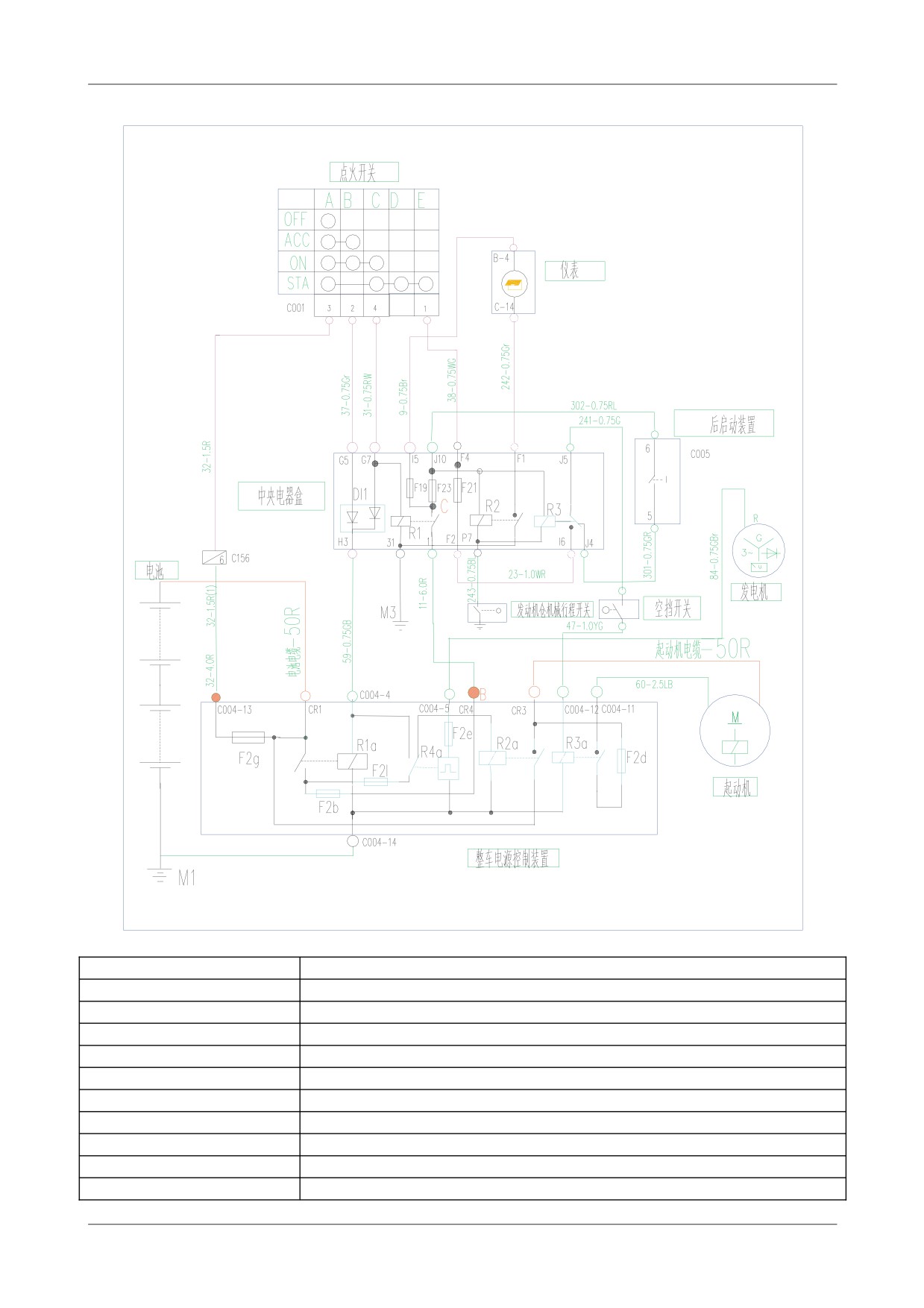

2. Пуск и цепь пусковой защиты
...................................................................................................................40

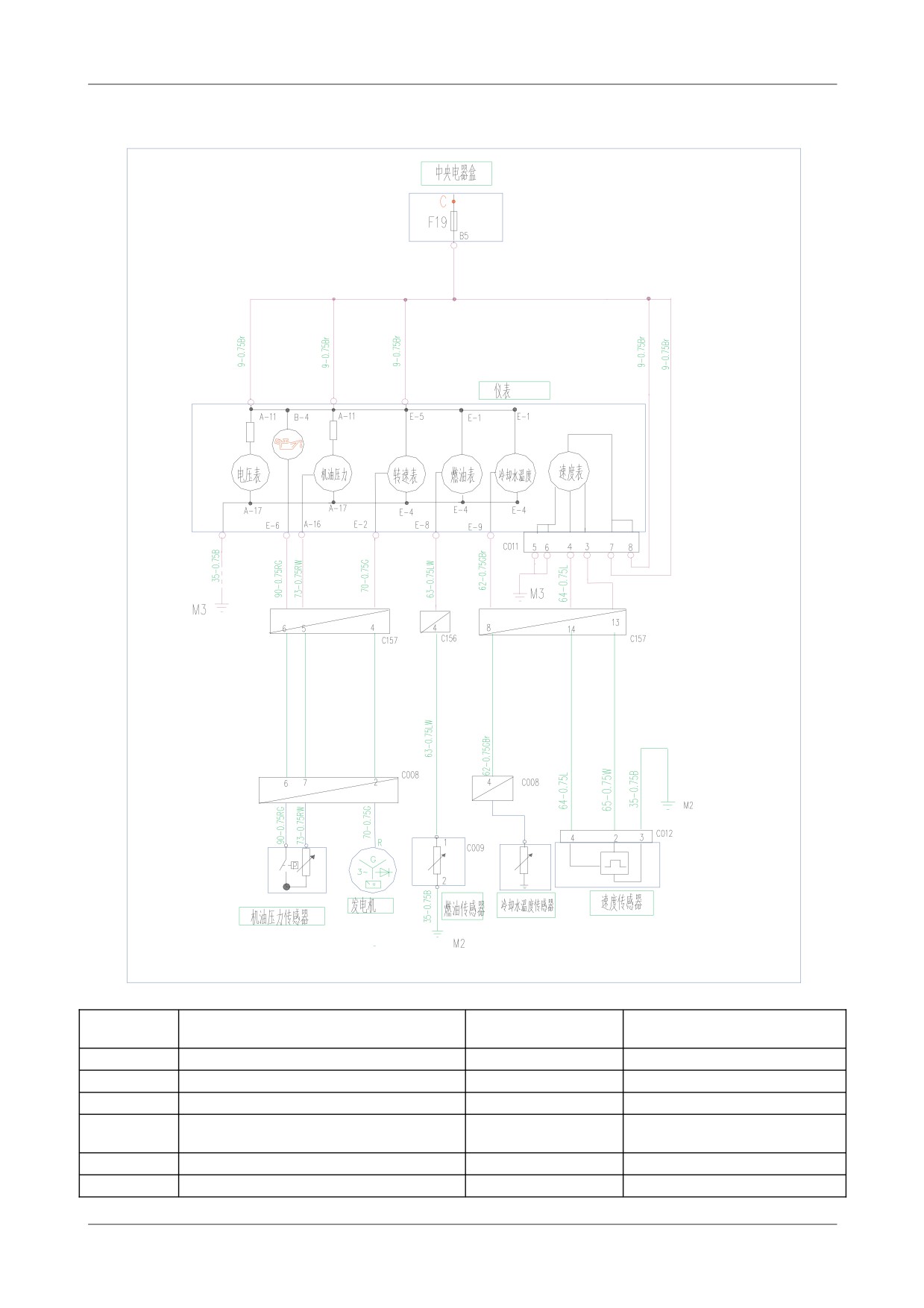

3. Жгут приборов
.............................................................................................................................................43

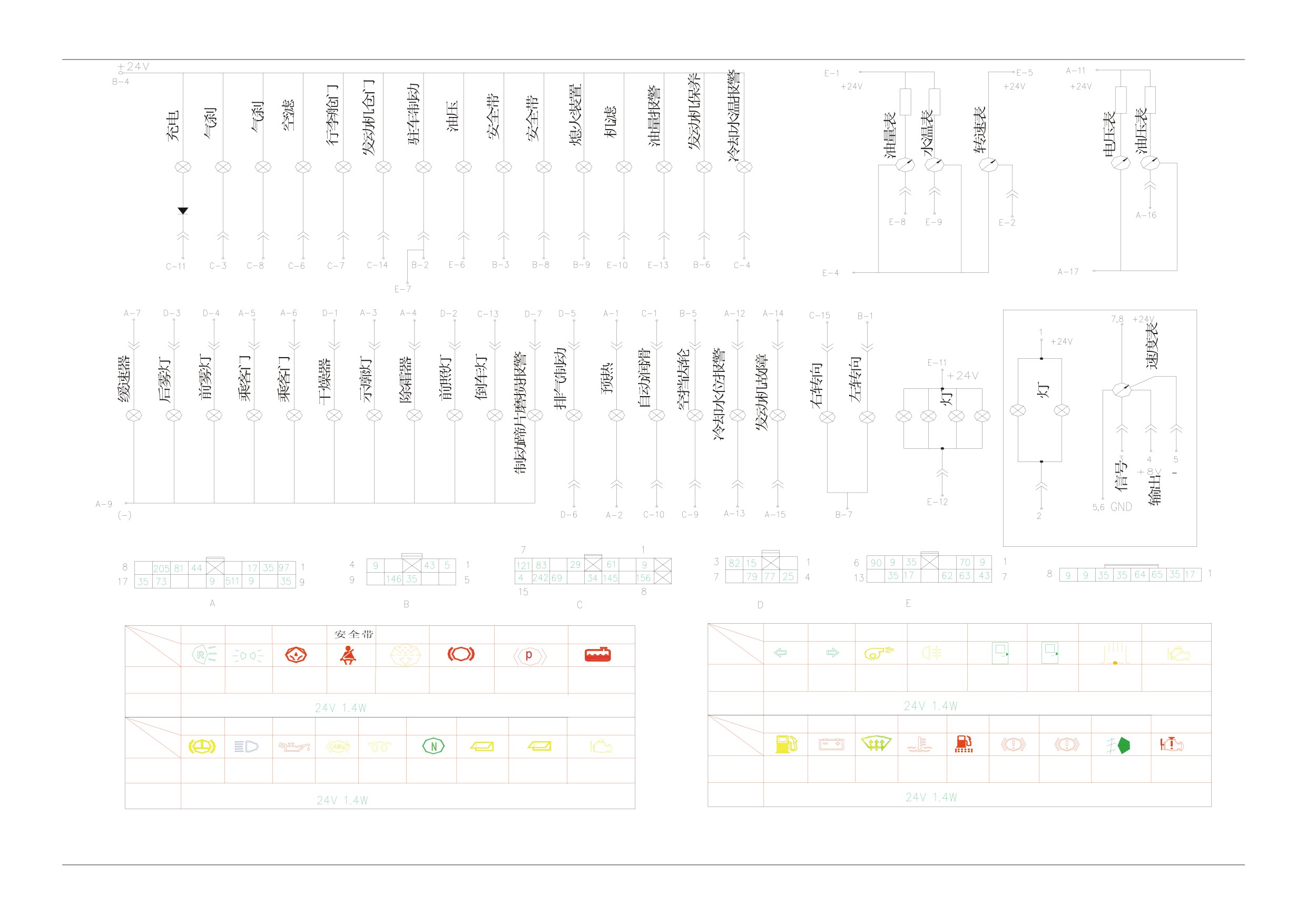

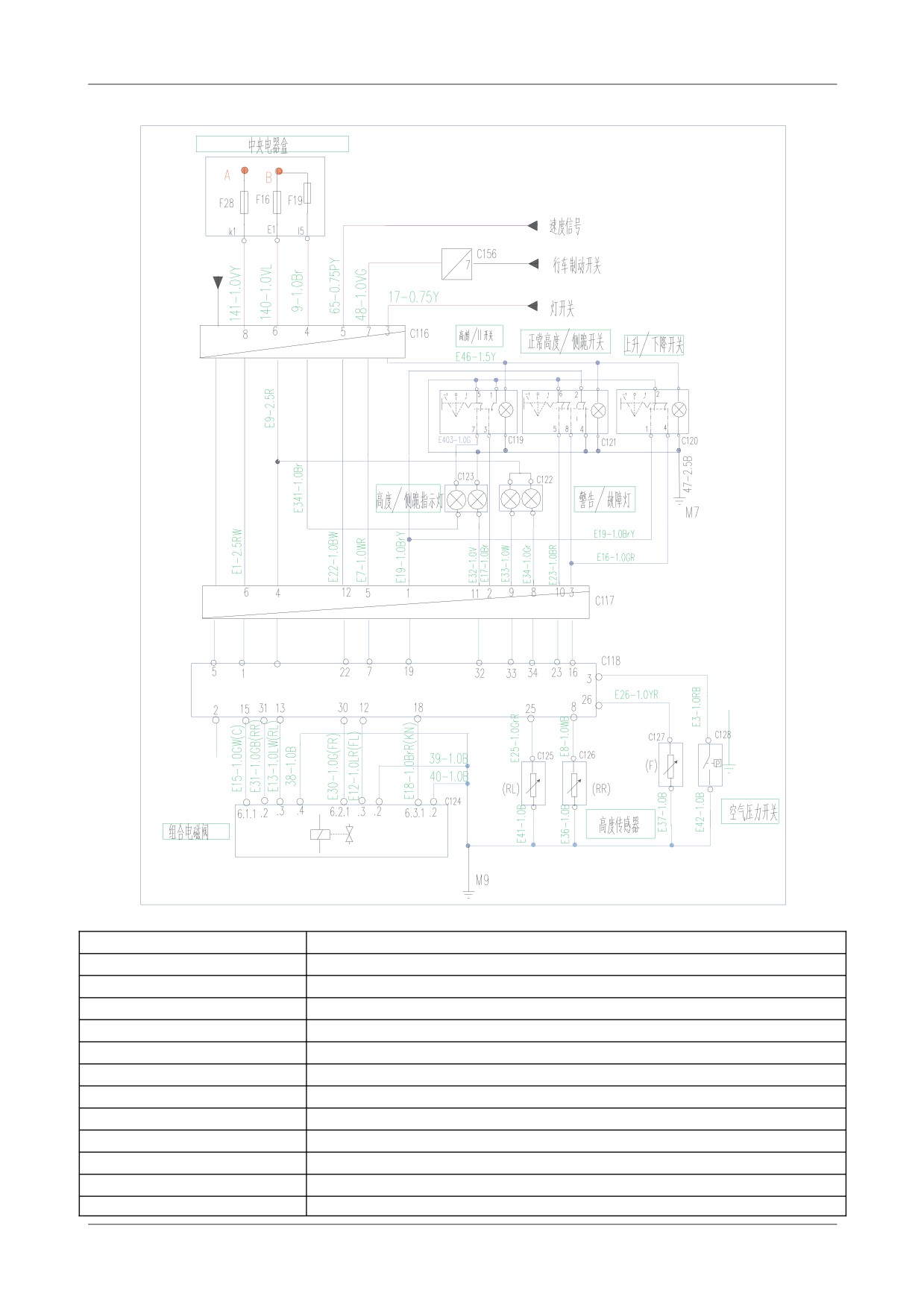

4. Цепь предупреждения и сигнализации на панели приборов
..................................................................45
5.Цепь внутреннего освещения.......................................................................................................................47
6. Фанарь вида и фонарь номерного знака
....................................................................................................49
7. Цепь фары
......................................................................................................................................................51
8. Противотуманный фонарь...........................................................................................................................53
9. Лампа аварийной сигнализации, лампа торможения и резервная лампа
.............................................56

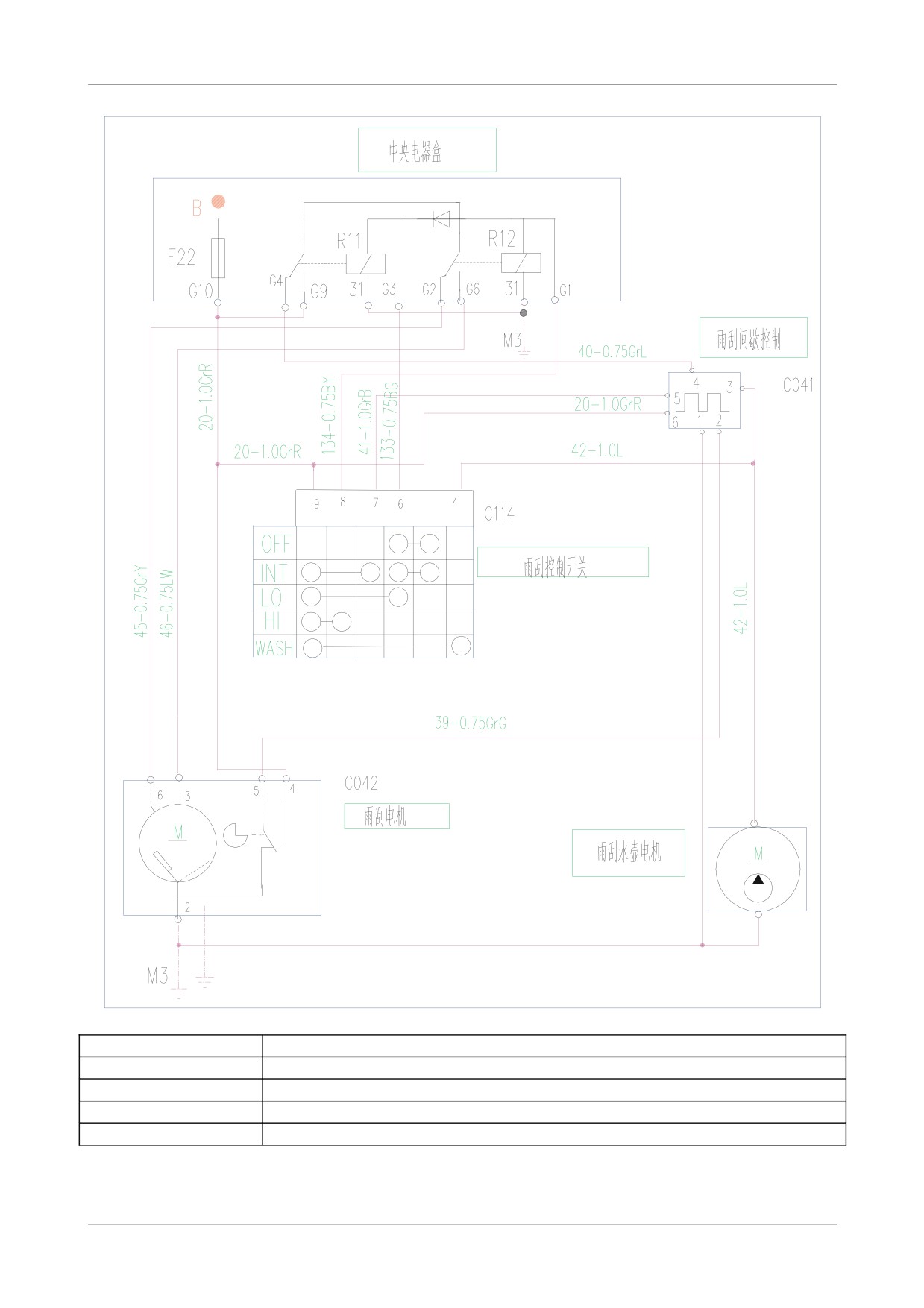

11. Стеклоочиститель
......................................................................................................................................61

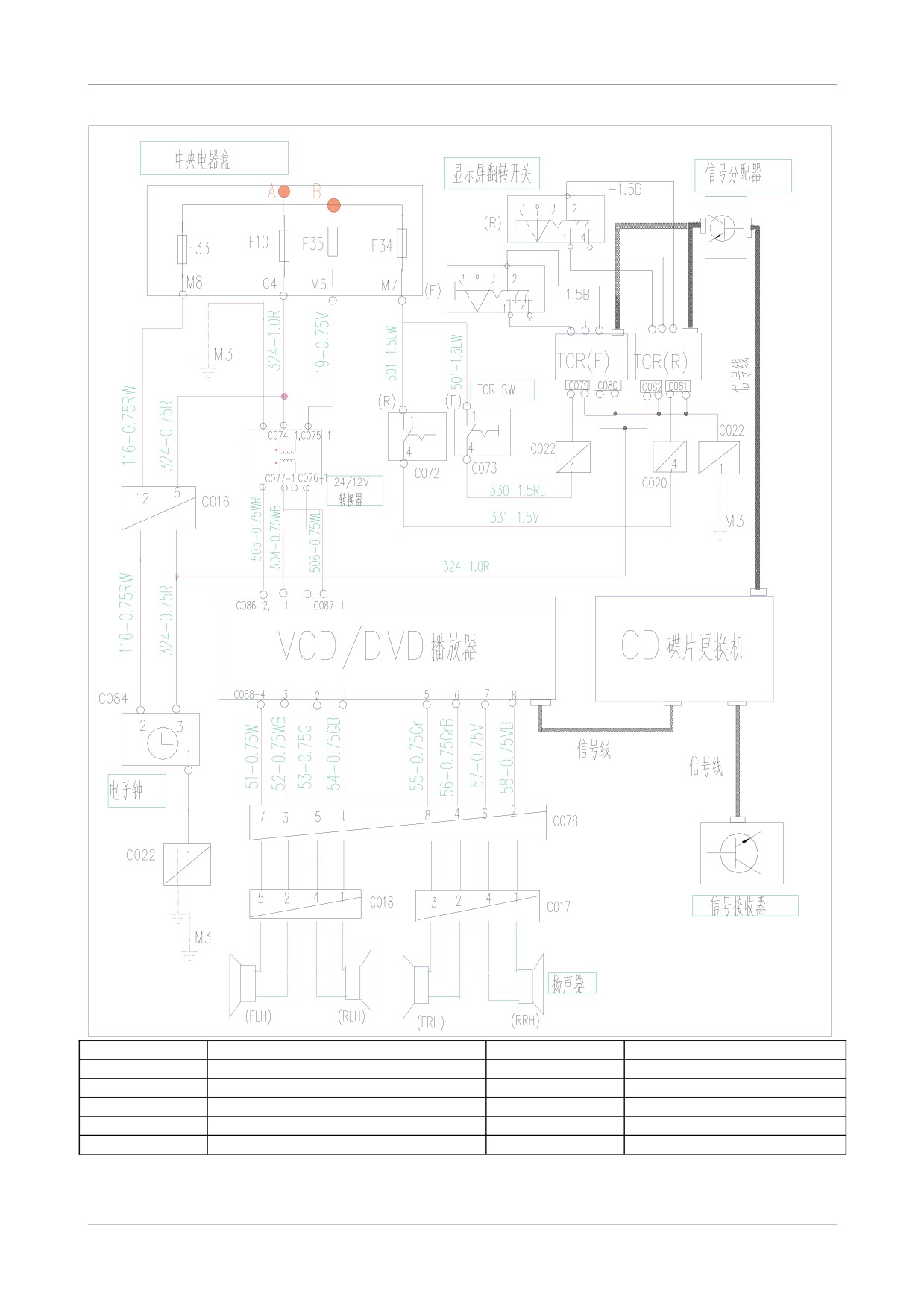

12 Электронные часы, ридиоприемник-проигрыватель, VCD (DVD)
.......................................................63
13. Монитор и гудок заденго хода
..................................................................................................................66
14. Безопасное потолочное окно, нагреватель-сушилка и автоматическая смазка
..................................69

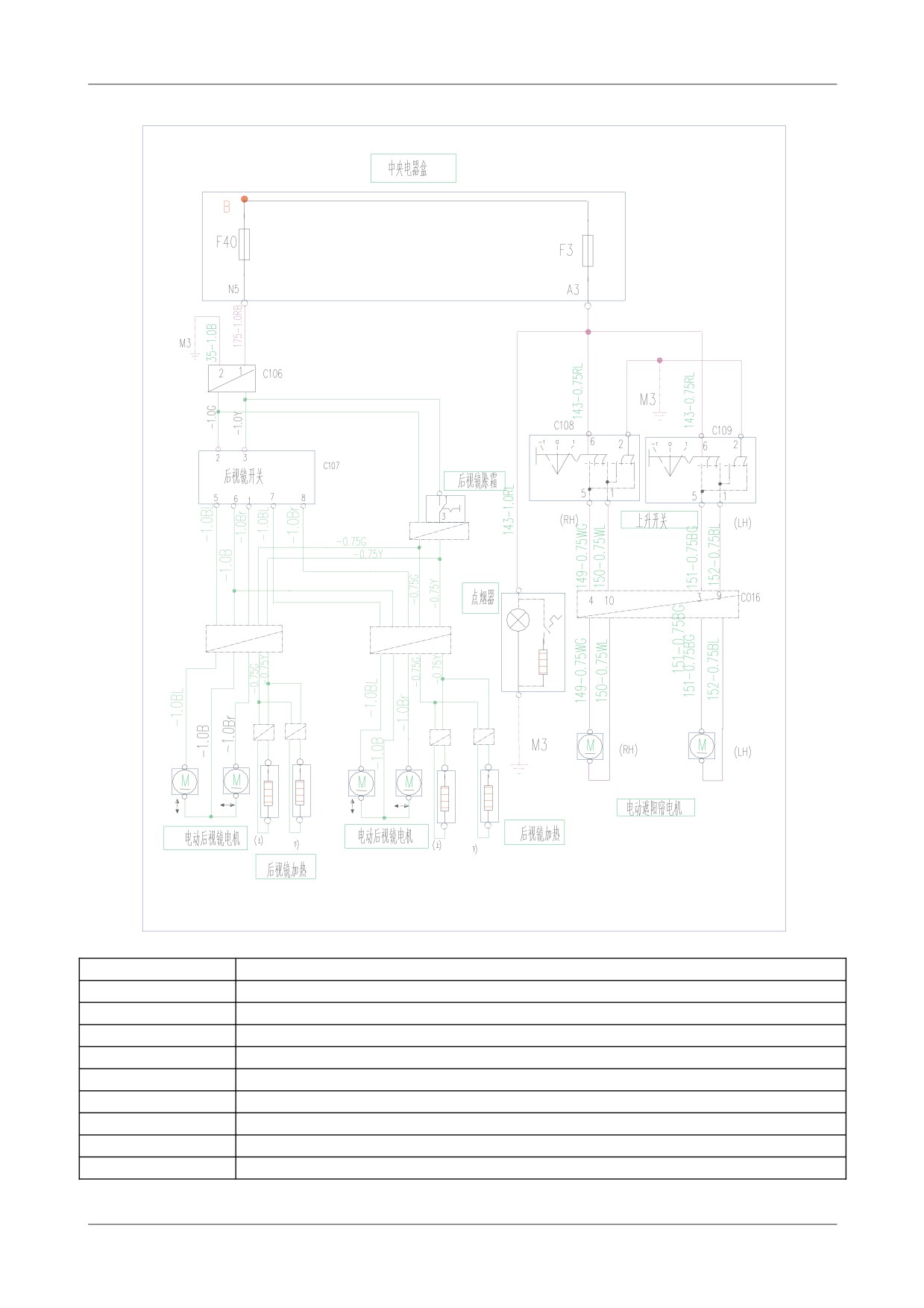

15. Зеркало заднего вида, зажигалка и противосолнечная занавеска
........................................................72

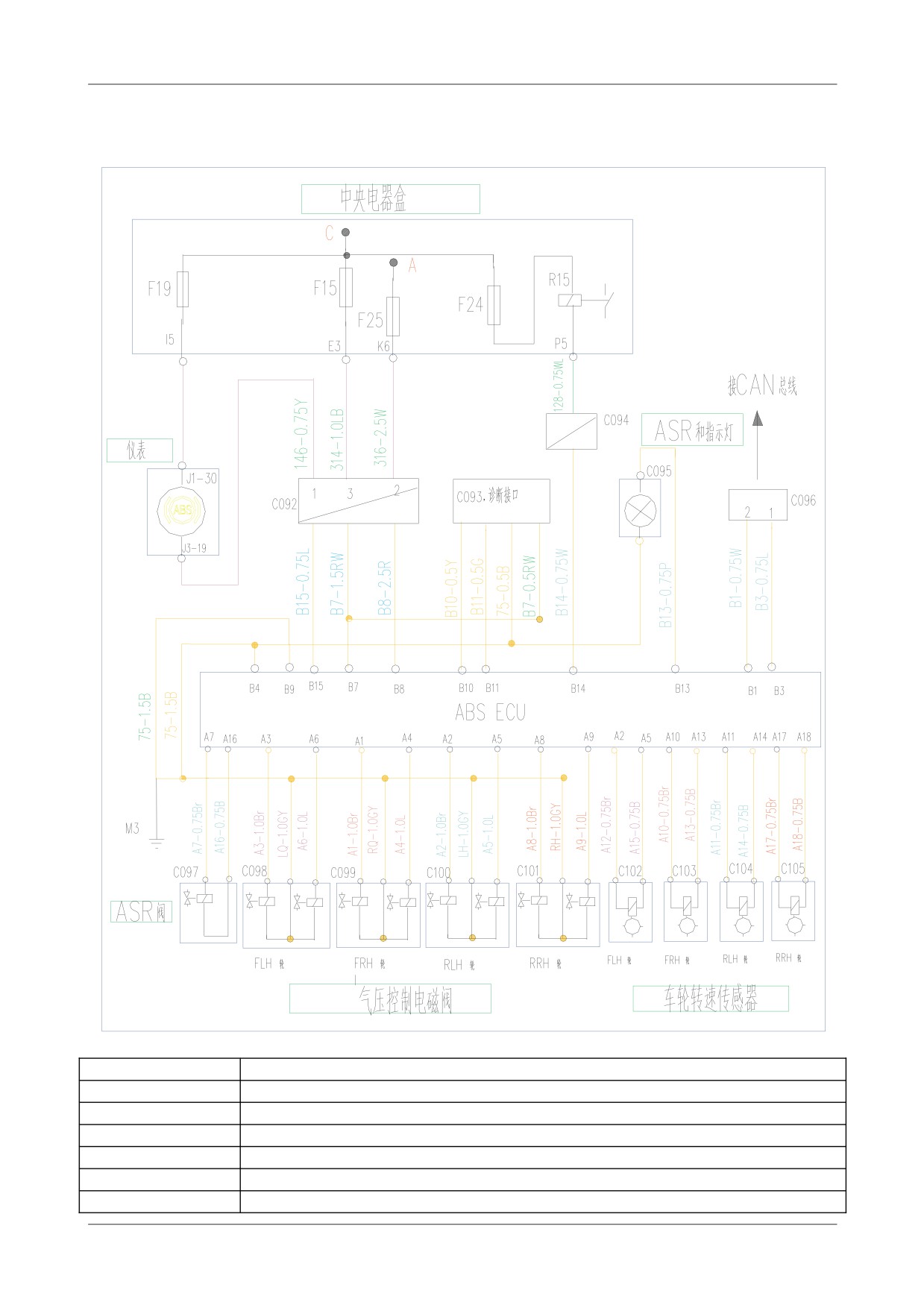

16 ABS (ASR)
...................................................................................................................................................74
17 Ретардер электрического вихревого ретардера (TELMA)
......................................................................76
18. Дефростер и генератор теплого воздуха
.................................................................................................78
19 ECAS (Пневматическая подвеска электронного управления)
...............................................................82

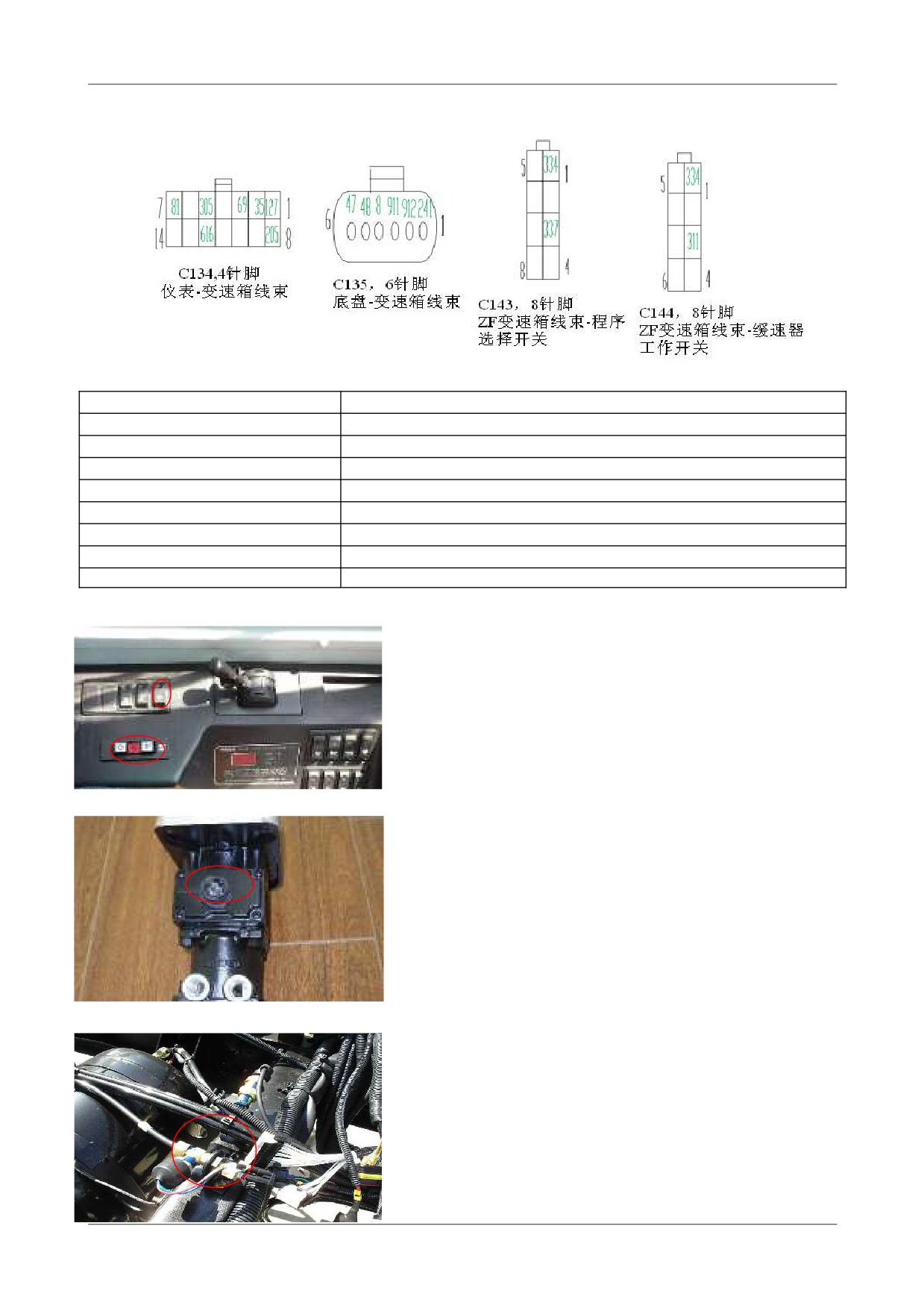

20 Цепь управления автоматической коробкой передачи (ZF ECOMAT2).................................................84
21 Цепь управления двигателем (ISLE, ISBE)...............................................................................................86
22. Кондиционер
...............................................................................................................................................88
3 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Первая часть Общее изложение
1. Схема электрооборудования

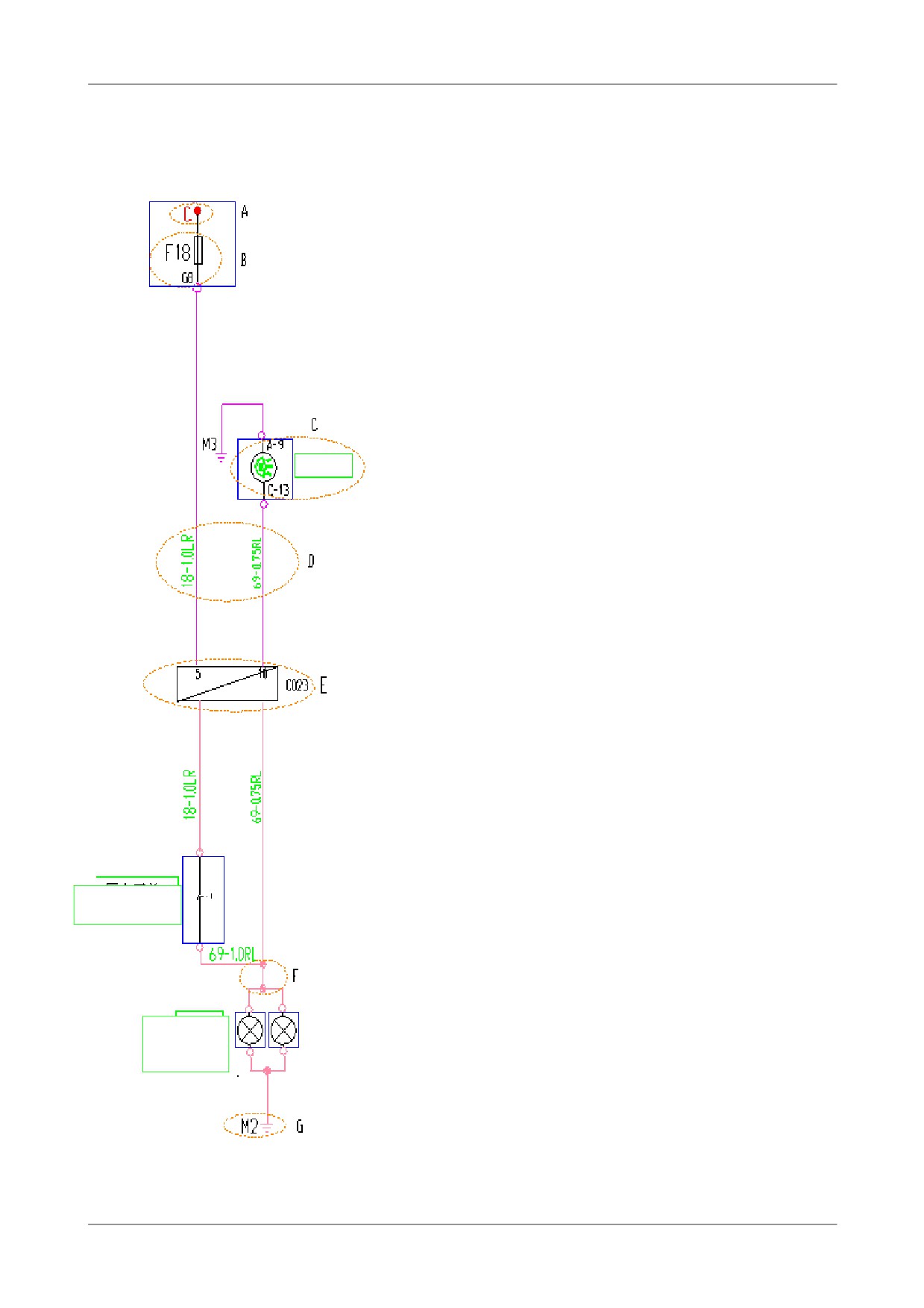

1.1 Как можно понять схему электрооборудования
Как обычно, схема электрооборудования состоит из
следующих семи частей:
A
1) проводы питания находятся на верхней части
схемы
электрооборудования;
2) A, B и C являются проводами питания;
B
1) F18: шифр предохранителя
можно узнать его емкость в списке предохранителей
2) G8: шифр вилки
Вилка типа «G»
«8» обозначает то, что жгут проводов находится у восьмой
ножки.
Прибор
C
1) Приборы: наименование электрооборудования
2) A-9, C-13: шифр вилки
Если у вилки, соединенной с оборудованием, имеется
только две ножки, то шифр вилки не отражается на схеме
электрооборудования. .
D
1)18-1.0LR, 69-0.75RL: шифр жгута проводов
18-1.0LR обозначает то, что номер жгута проводов
является
18, площадь сечения
- 1.0 mm2, цвет жгута
проводов - «LR», в том числе, красный провод является
питающим проводом, синий - заземляющим проводом.
2) Проводы с одинаковым цветом подлежат одному жгуту.
Пурпурно-красный провод - провод прибора, зеленый -
жгут проводов шины
E
1) C023: шифр вилки между разными жгутами проводов
Номер ножки вилки
2) 5, 10: Номер ножки вилки
F
Напорный
Правило пересечения жгутов проводов: если у двух
выключательр
проводов имеется черная точка пересечения, то они
соединяются; а то они разделяются. На схеме провод #69
(1,0mm2) и провод #69 (0,75mm2) соединяются.
Зона G
Идентификация места заземления, на левом рисунке
место
заземления
Фонарь
является M2.
заднего хода
4 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1.2 Шифр источника питания
Шифр
Содержание
Зеркало заднего
хода
A
Анод источника питания (+)
B
Позиция ключа «Acc» Источник питания общего автобуса
C
Позиция ключа «ON» Источник питания общего автобуса
1.3 Знак цвета жгута проводов
Для удобного прочтения схемы электрооборудования, каждый жгут проводов отмечается разным
цветом, который часто отражается в форме отдельного буква. Например, «LR» обозначает то, что
главный цвет жгута проводов - красный цвет, а заземляющий провод является синим проводом.
Знак
Цвет
Знак
Цвет
Знак
Цвет
R
Красный
Y
Желтый
G
Зеленый
B
Черный
L
Синий
Gr
Серый
Br
Коричневый
W
Белый
O
Оранжевый
P
Розовый
V
Фиолетовый

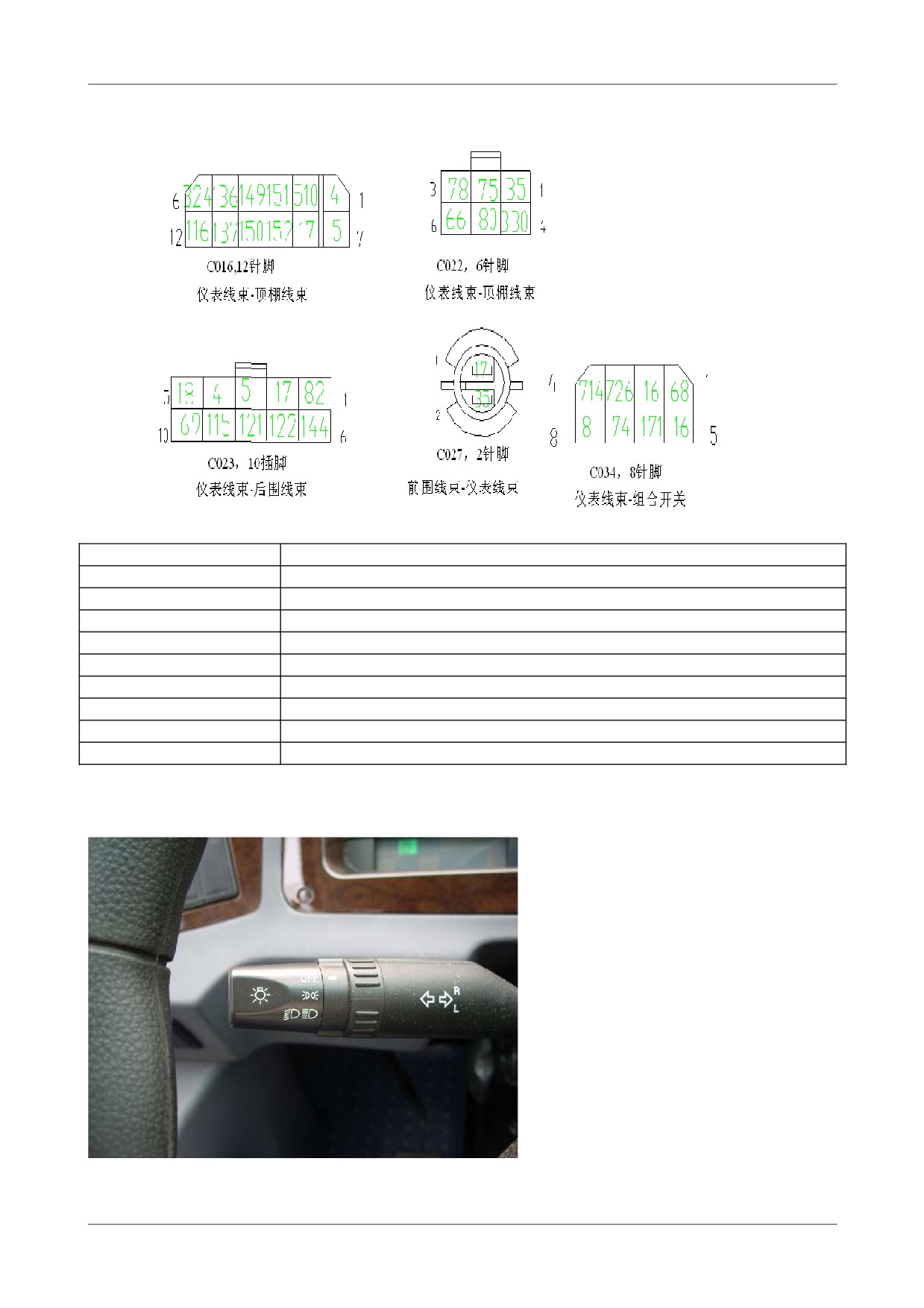

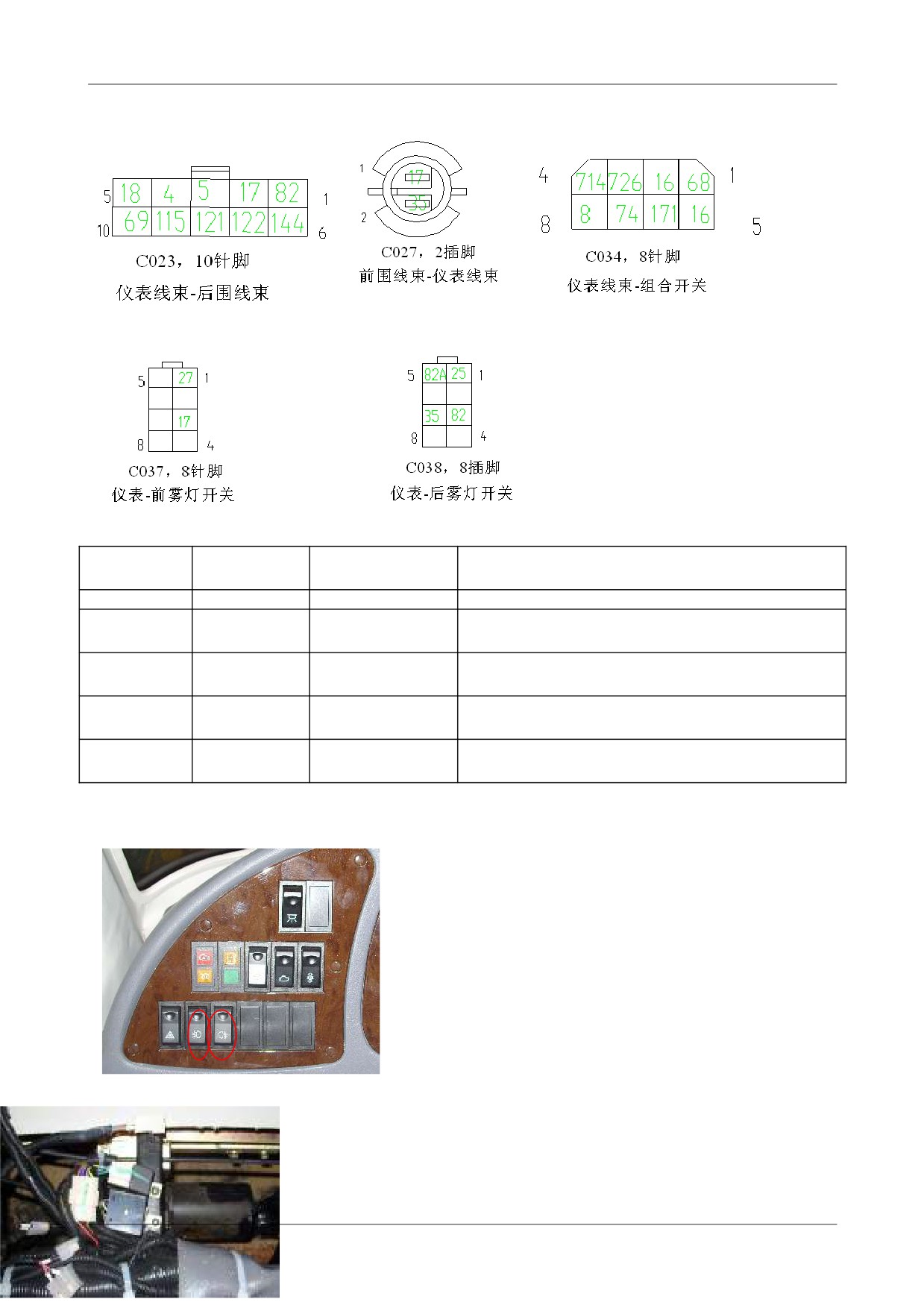

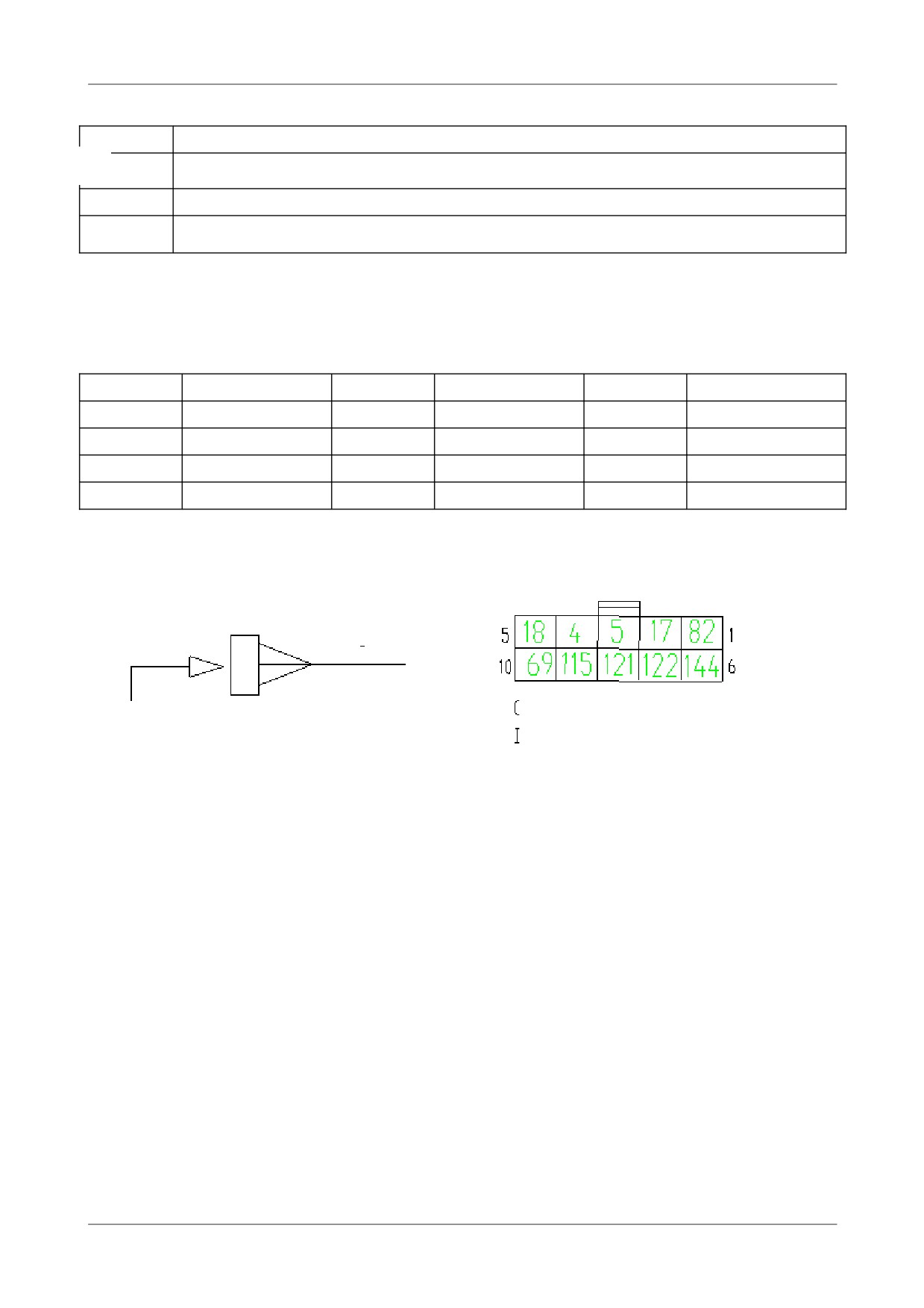

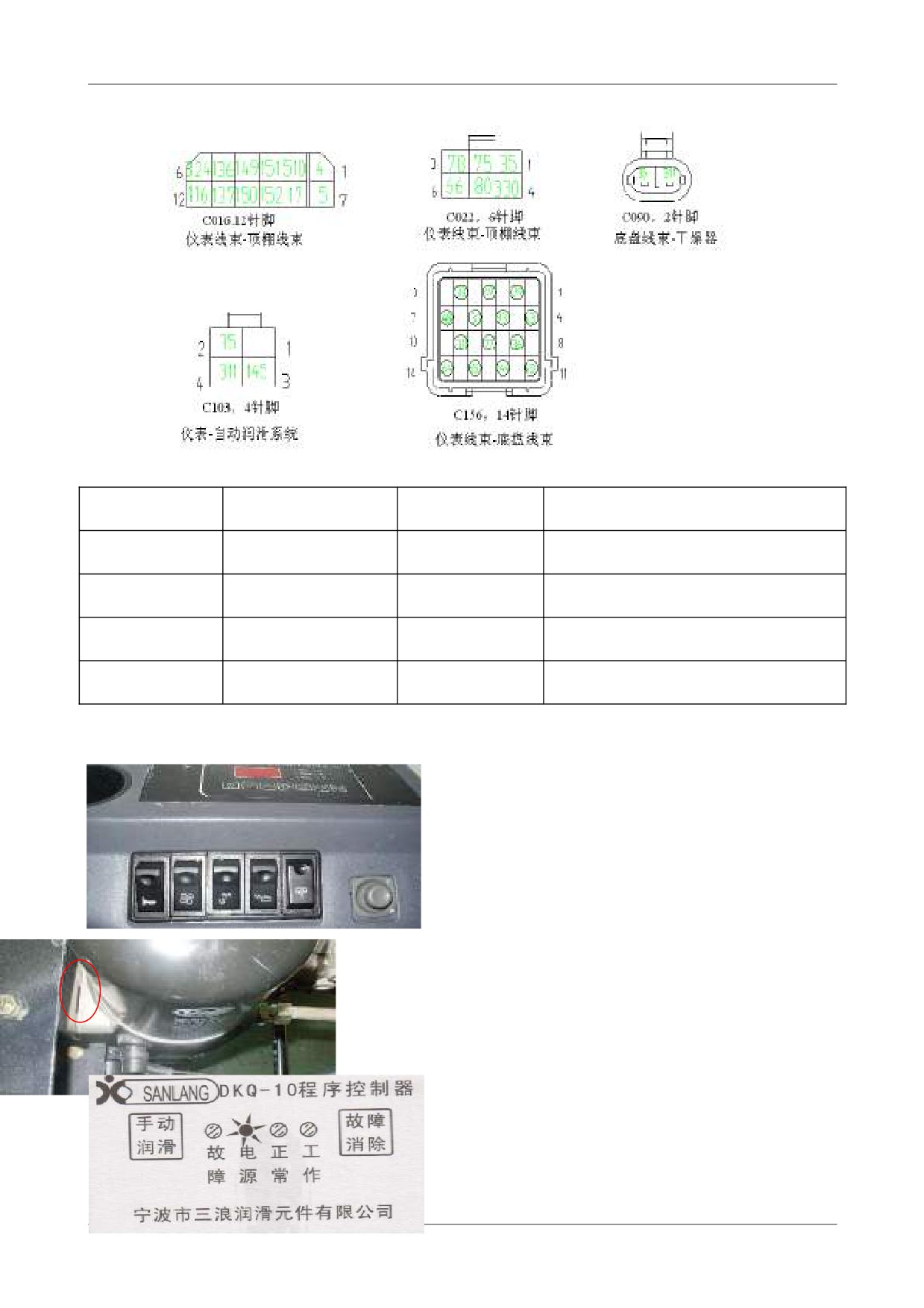

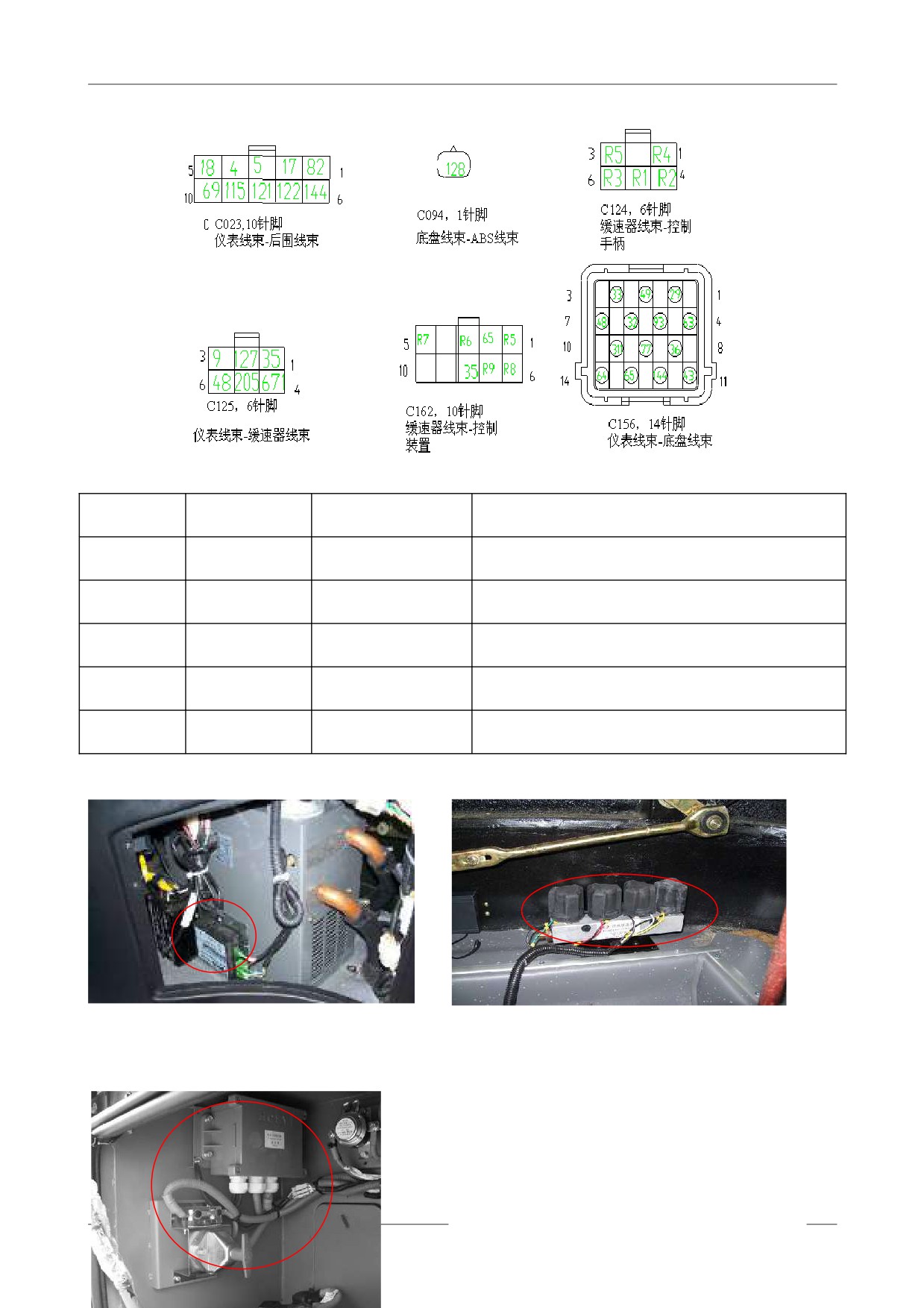

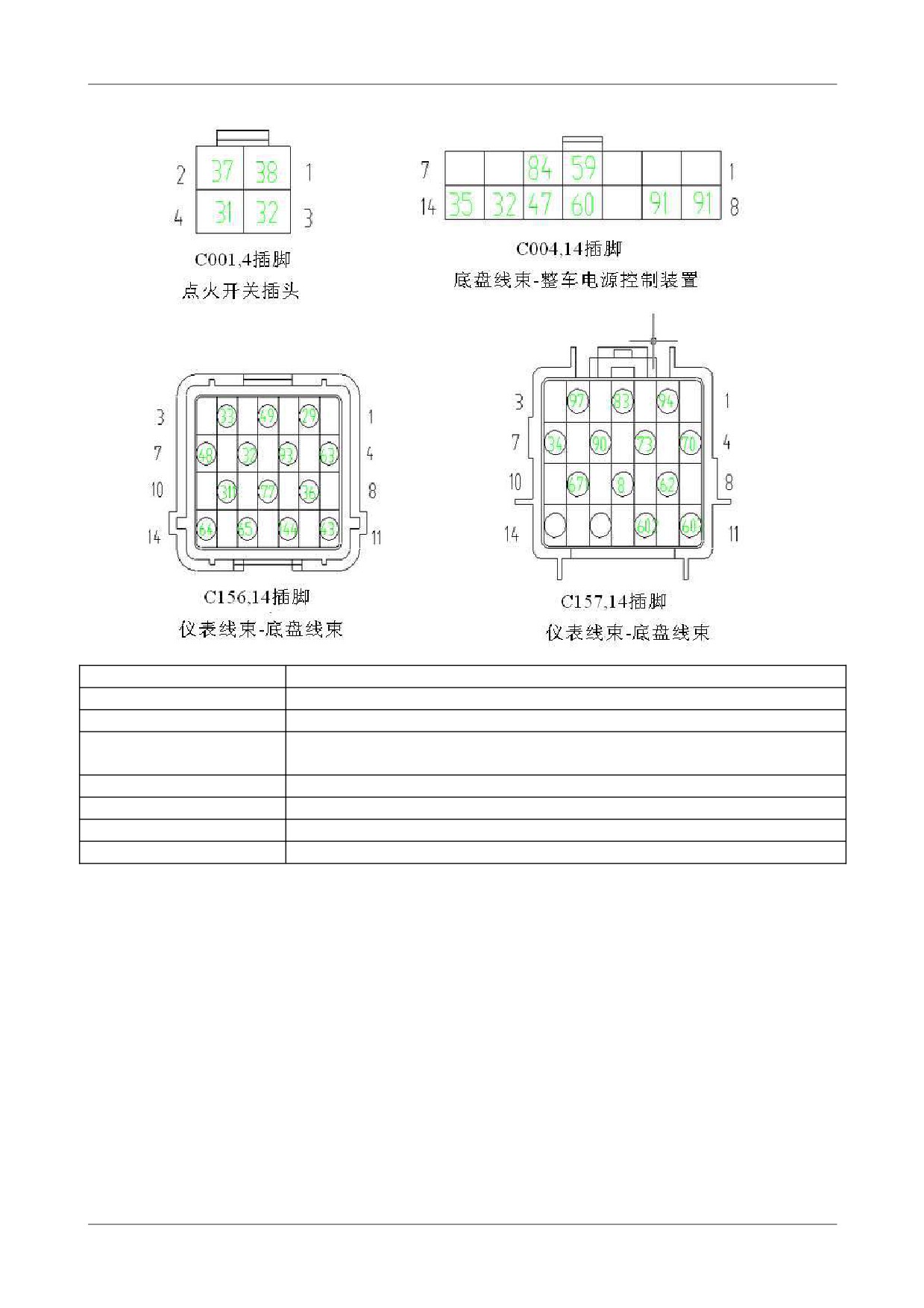

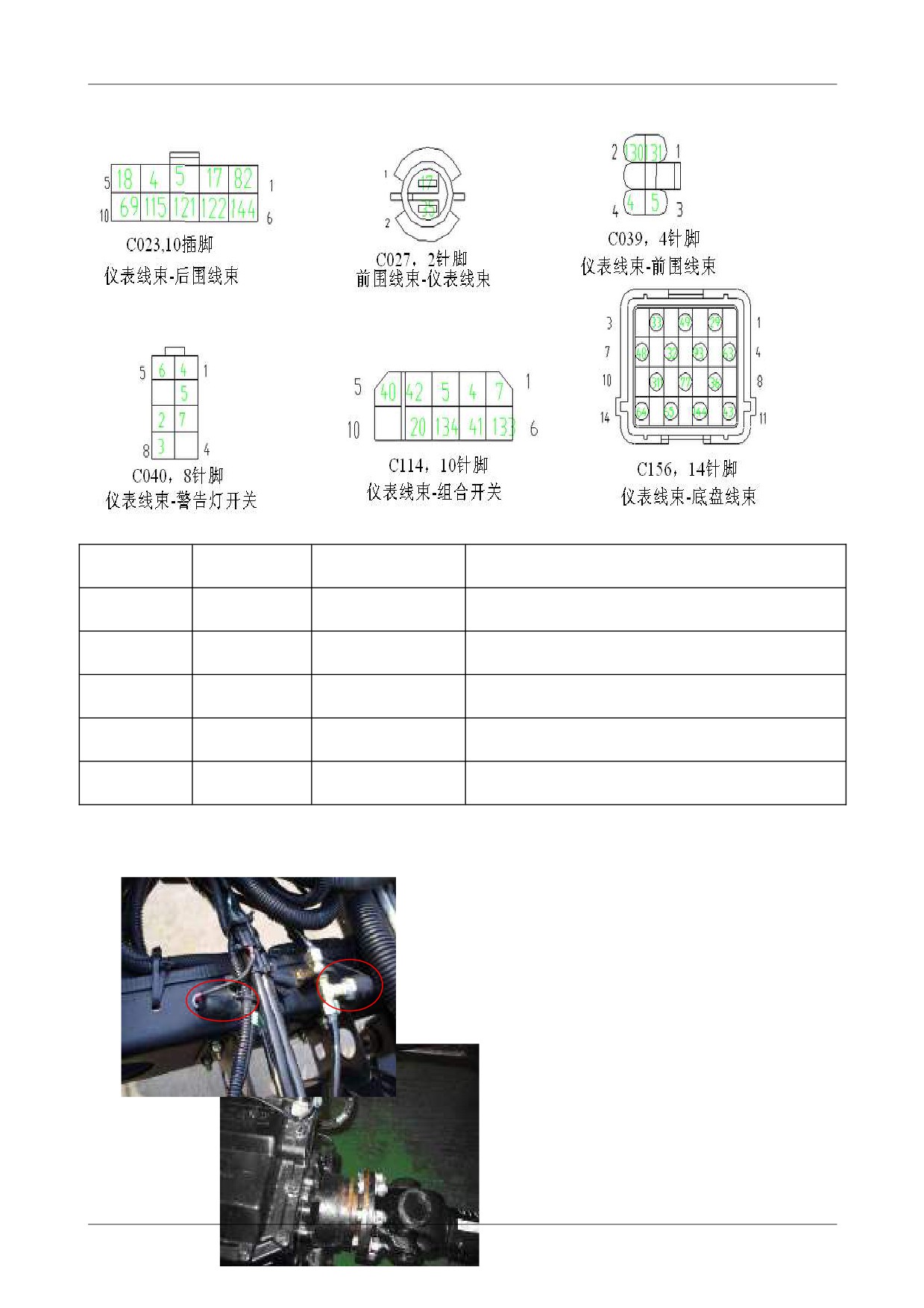

1.4 Как можно узнать число ножек вилки
Вилка
Жгут проводов
C023, 10PINS
Жгут проводов на задней части
Направление осмотра
приборов
Схема вилки
На схеме можно увидеть то, что:
1) вилка C023 имеет 10 ножек;
2) конец жгута проводов #144 находится у шестой ножки.
1.5 Сокращения, пользованные в настоящем руководстве
FECU - передний ящик управления электрооборудованием
SW - выключатель
M/V - электромагнитный выключатель
ECU - центральный процессор
A/C- кондиционер
5 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2. Расстановка жгутов проводов

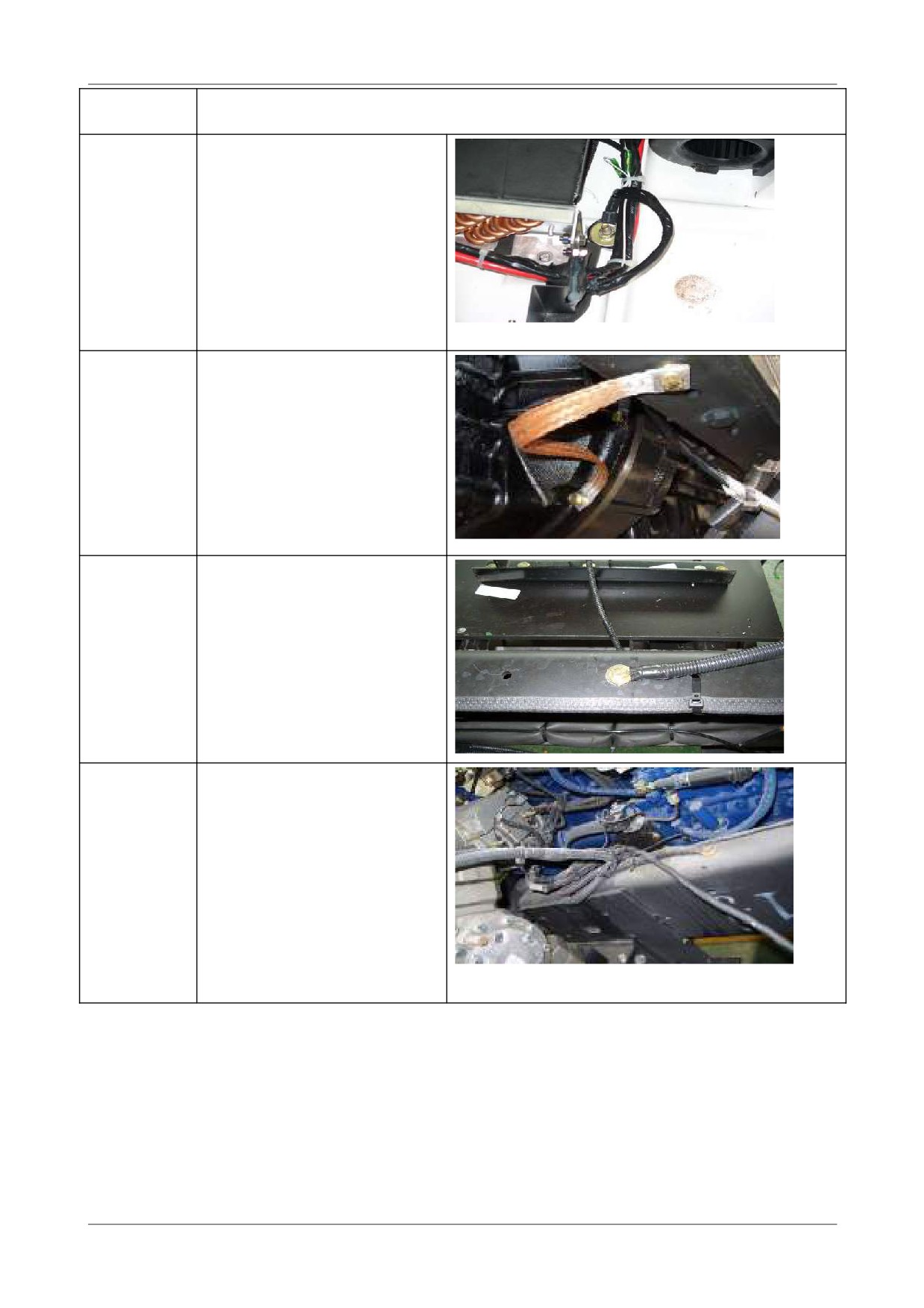

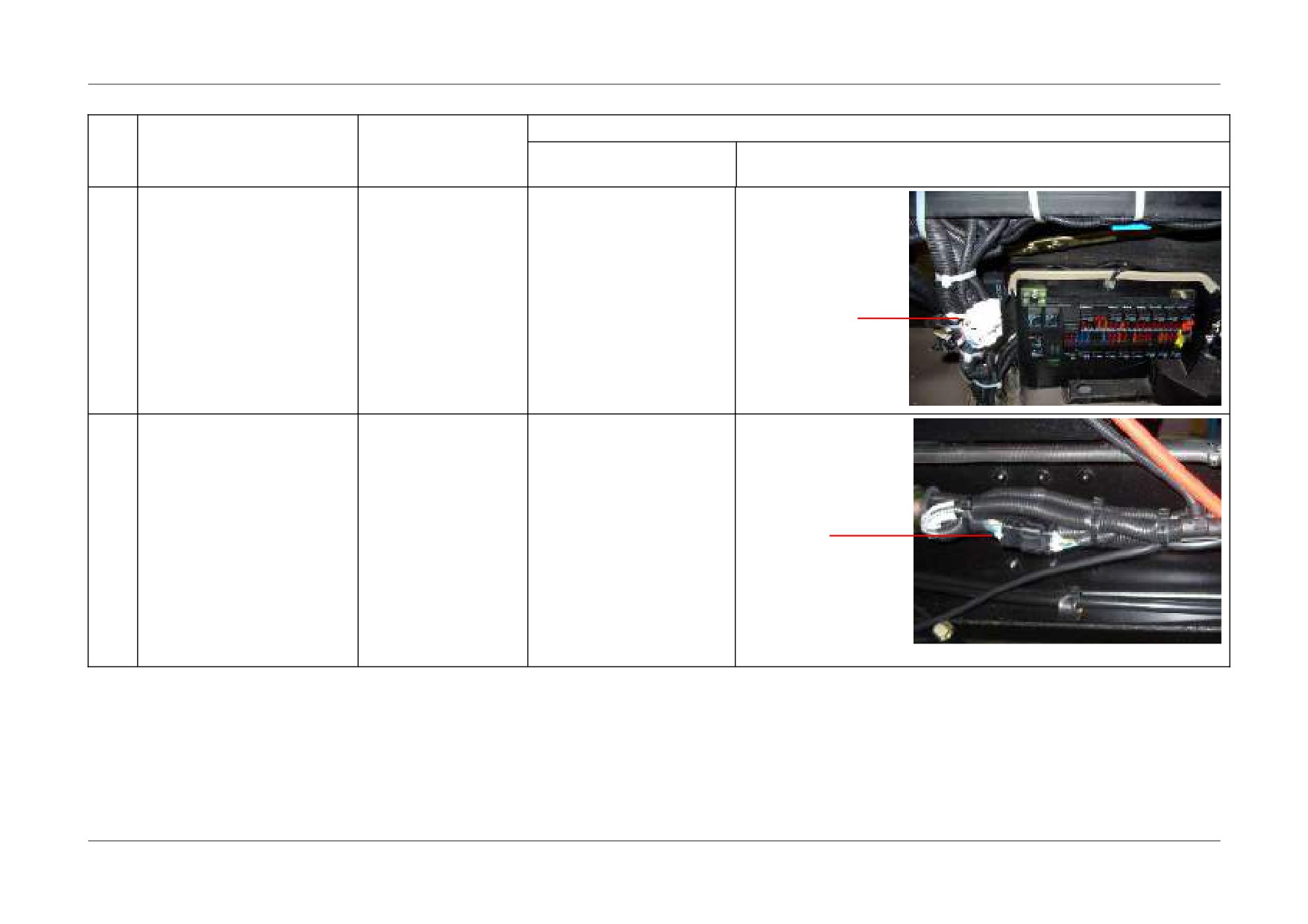

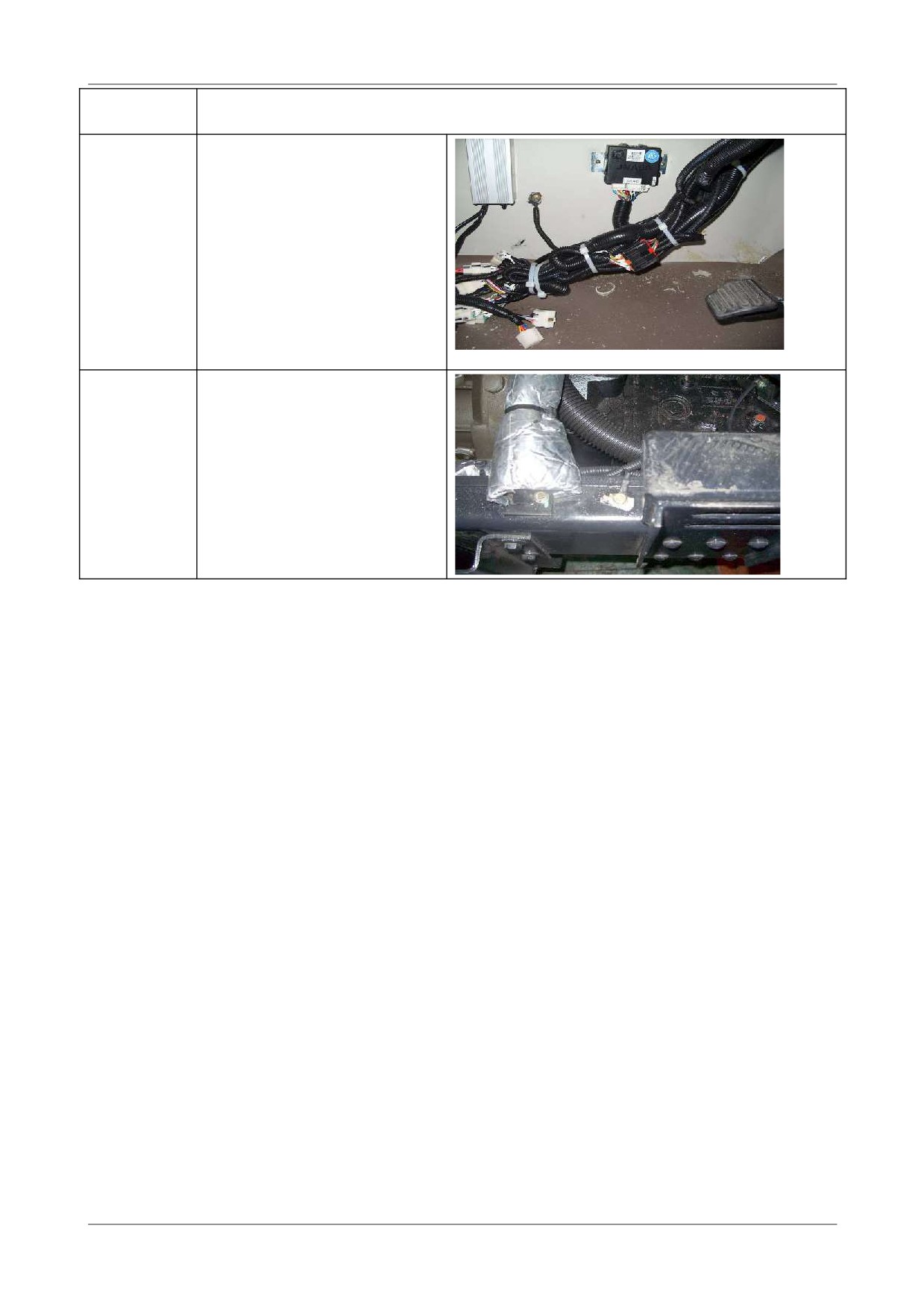

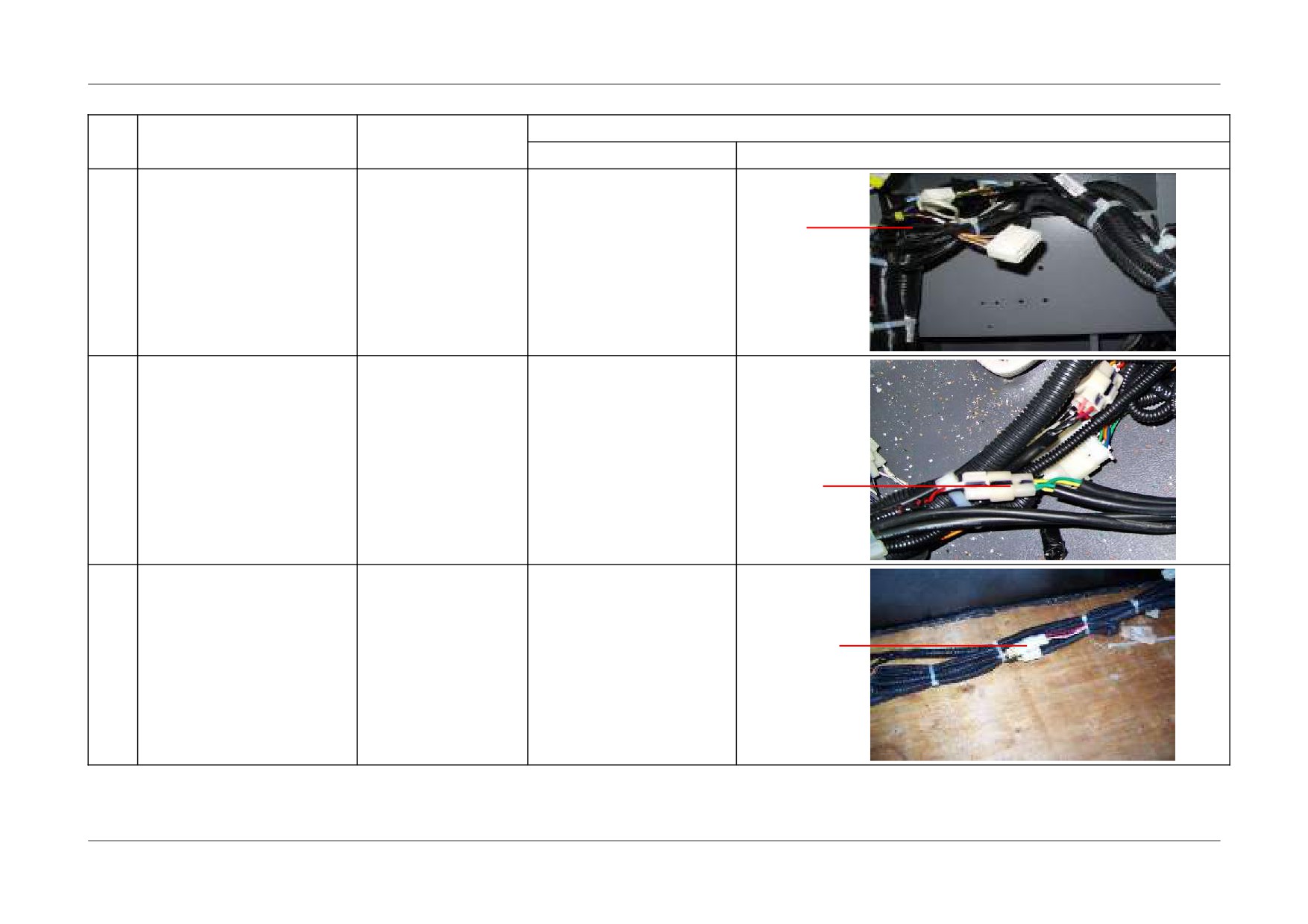

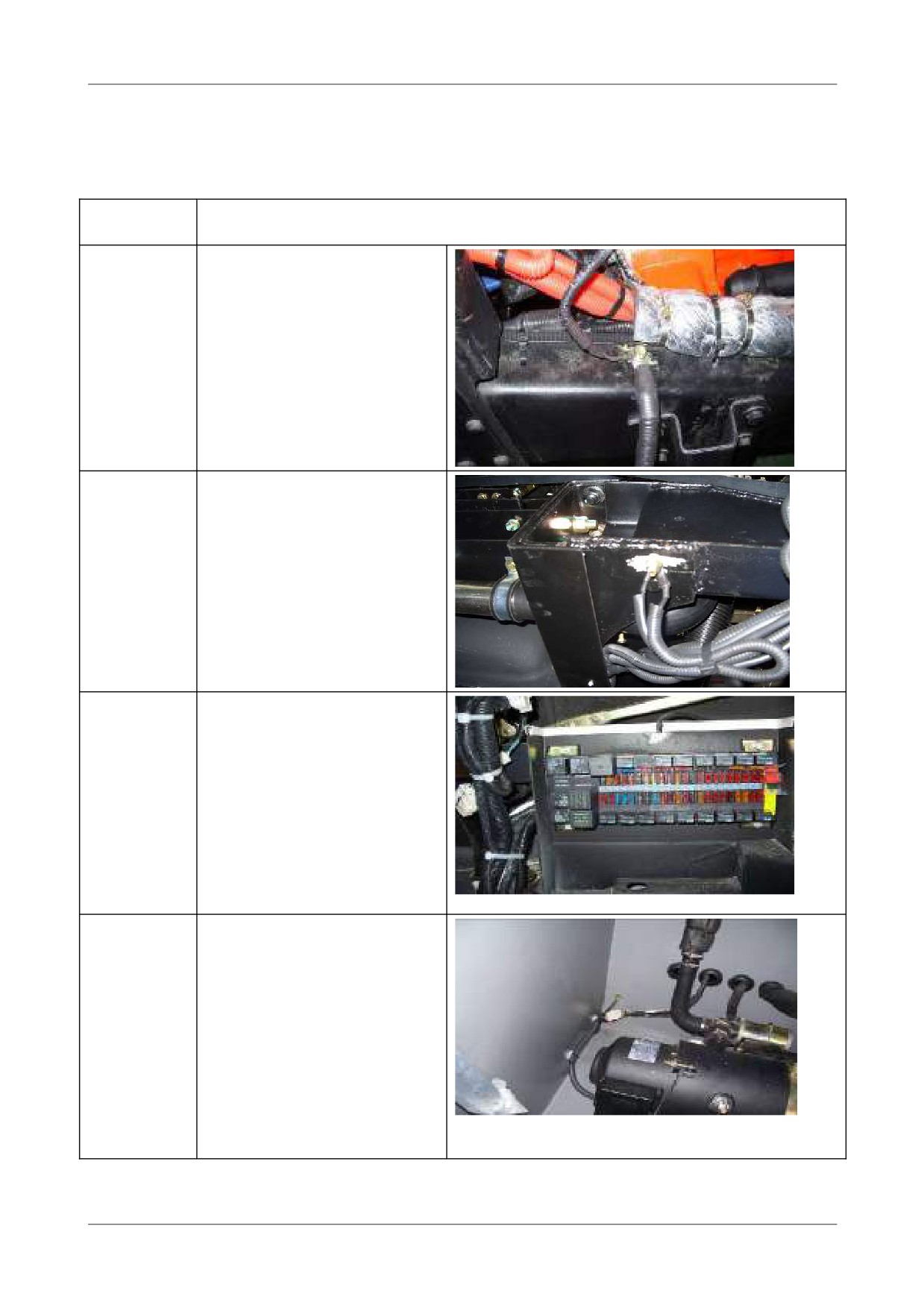

2.1 Место заземления
Количество мест заземления зависит от конфигурации автобуса.
Как обычно, количество и позиция мест заземления такие, как показано в следующей форме.
Номер
Позиция места заземления
заземления
Находится на левой главной
раме автобуса и возле
коробки передачи.
Аккумулятор
Вспомогательный жгут
M1
проводов двигателя
Находится на поперечной
балки двигателя
Соединенные жгуты
включают:
жгут шосси
M2
жгут задка
Находится вблизи
внутреннего переднего ящика
управления
электрооборудованием.
Соединенные жгуты
M3
включают:
жгут проводов панели
приборов
передний комплект
управления
электрооборудованием
Находится в отсеке
нагревателя, как показано на
следующем рисунке.
место заземления
находится на внутренней
стене отсека нагревателя
M4
6 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Номер
Позиция места заземления
заземления
Находится на правой стороне
отсека испарителя
кондиционера:
жгут A/C кондиционера
заземляется с помощью
M5
болта на установке
кондиционера. .
Находится на раме автобуса
вблизи корпуса муфты
M6
Двигатель заземляется на
этой точке.
Находится на верхней
поверхности левой рамки
автобуса вблизи двигателя
Генератор заземляется
на этой точке.
M7
Внимание!
некоторые генераторы
соединяются
непосредственно с
двигателем.
Находится на верхней
поверхности правой рамки
автобуса вблизи двигателя
Генератор A/C
кондиционера
заземляется на этой
M8
точке.
7 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Номер
Позиция места заземления
заземления
Находится на панели
приборов:
жгут ABS
жгут ECAS
M9
Находится на верхней или
нижней поверхности правой
рамки автобуса:
жгут генератора теплого
воздуха
M10
жгут ретардера
8 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2 Распределение жгутов и электрооборудования

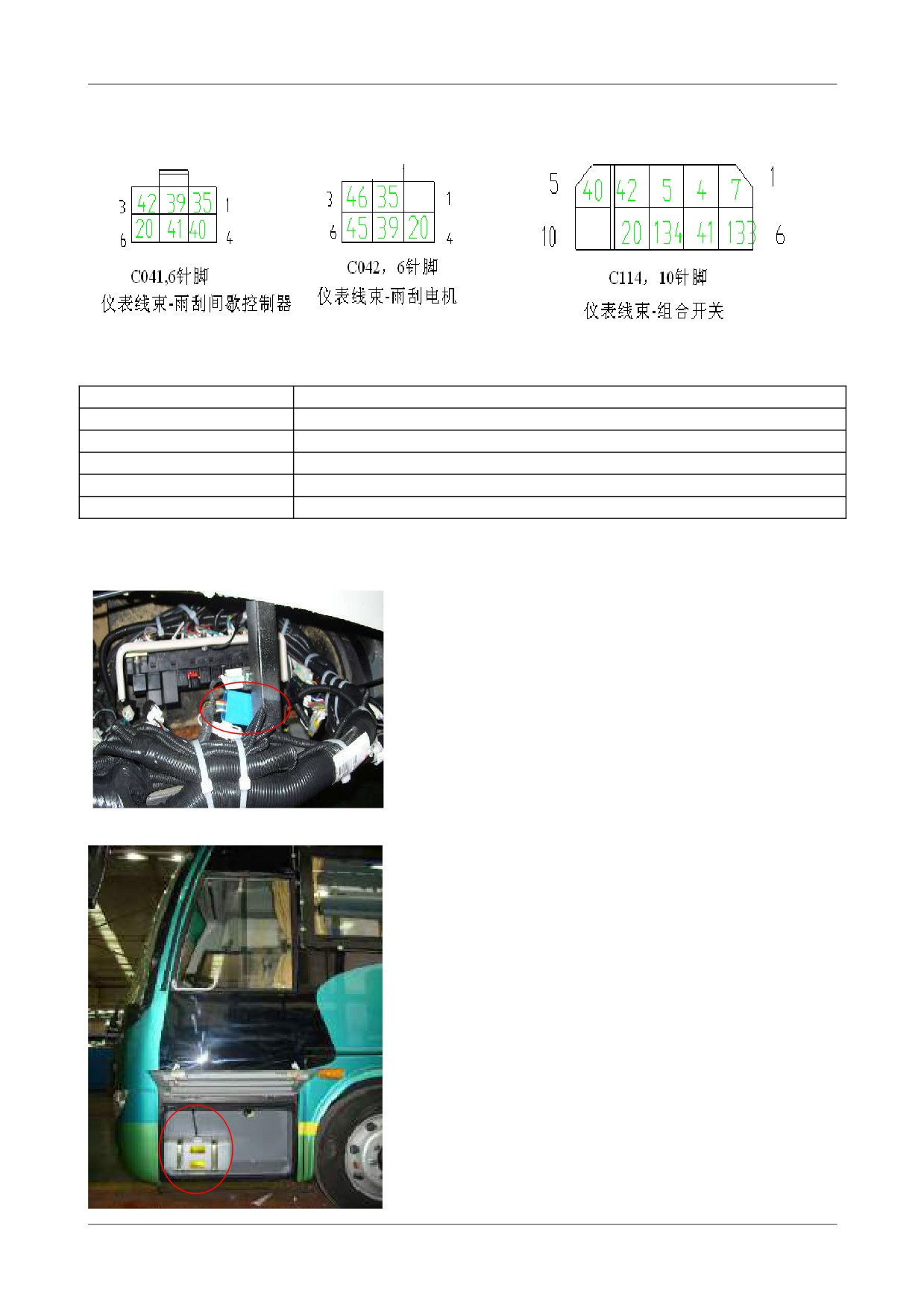

2.2.1 Распределение жгутов и электрооборудования на панели приборов
翘板开关 1
Клавишный выключатель 1
点烟器
Зажигалка
蜂鸣器
Зуммер
前面开关
Выключатель передней двери
后视探头
Зонд заднего вида
后门开关
Выключатель задней двери
GPS 发动机电控
Электронная система GPS двигателя
VCD 播放机--电池电源
VCD проигрыватель - аккумуляторное питание
仪表 A、B、C、D、E、F
Приборы A, B, C, D, E, F
除霜机
Дефростер
缓速器 ECU
Ретардер ECU
缓速器 ECU
Ретардер ECU
雨刮电机
Электродвигатель стеклоочистителя
接缓速器线束
К жгуту ретардера
连接到前电器控制仓盒
К переднему ящику управления электрооборудованием
接发动机辅助线束
К вспомогательному жгуту проводов двигателя
仪表接地点
Точка заземления приборов
接卫生间线束
К жгуту проводов туалета
门遥控信号接收器
Приемник сигнала телеуправления двери
接 ECAS 线束
К жгуту ECAS
接前围线束
К жгуту передка
接底盘线束
К жгуту шосси
接前围线束
К жгуту передка
接底盘线束
К жгуту шосси
前门电控钥匙开关
Выключатель ключа электронной системы передней двери
变压器（输入）
Трансформатор (ввод)
翘板开关 2
Клавишный выключатель 2
变压器（输入）
Трансформатор (ввод)
自动灭火器按钮
Кнопка автоматического огнетушителя
变压器（输入）
Трансформатор (ввод)
点火开关
Выключатель зажигания
接空调线束
К жгуту кондиционера
缓速器手柄控制
Управление рачагом ретардера 1
接 ABS 线束
К жгуту ABS
离合器开关
Выключатель сцепления
VCD 播放机—ACC 电源
VCD проигрыватель - источник питания ACC
雨刮电机
Электродвигатель стеклоочистителя
VCD 播放机—输出
VCD проигрыватель - вывод
雨刮间歇控制器
Контроллер промежутка стеклоочистителя
接顶棚线速
К жгуту потолка
自动润滑系统
Система автоматического смазывания
接顶棚线速
К жгуту потолка
接门控制电磁阀
К электромагнитному клапану управления дверью
接顶棚线速
К жгуту потолка
接后围线束
К жгуту задка
接顶棚线速
К жгуту потолка
翘板开关 3
Клавишный выключатель 3
行车记录仪
Тахограф
接后视镜线束
К жгуту зерекала зденего вида
雨刮水壶电机
Фляга и электродвигателя стеклоочистителя
9 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2.2 Распределение жгутов шасси и электрооборудования
自动灭火器
Автоматический огнетушитель
手制动压力开关
Напорный выключатель ручного тормоза
后启动装置
Задний пусковой механизм
气压报警开关（后）
Выключатель сигнализатора давления (задний)
空调电容
Конденсатор кондиционера
油位传感器
Датчик уровня масла
无电瓶发电机
Генератор без аккумулятора
空气干燥器
Воздушная сушилка
冷却水位传感器
Датчик уровня охлаждающей воды
前门控制电磁阀
Электромагнитный клапан управления передней дверью
发动机仓门开关
Выключатель дверки двигателя
前门门泵
Насос передней двери
发动机仓照明灯
Осветитель отсека двигателя
接 ABS 线束
К жгуту ABS
空调电磁离合器
Электромагнитное сцепление кондиционера
踏步灯
Лампа ступенек
空滤堵塞传感器
Датчик засоренности воздушного фильтра
诊断开关
Выключатель диагноза
倒档转换开关
Переключатель передачи заднего хода
气压报警开关（前）
Выключатель сигнализатора давления (передний)
冷却水位传感器
Датчик уровня охлаждающей воды
HJP 连接到前电器控制仓盒
HJP соединяется с передним ящиком управления электрооборудованием
空调电磁离合器
Электромагнитное сцепление кондиционера
#32 连接到前电器控制仓盒
#32 соединяется с передним ящиком управления электрооборудованием
车速传感器
Датчик скорости автобуса
行车制动等开关
Выключатель рабочего торможения
底盘线束接地点
Точка заземления жгутов проводов шасси
#11 连接到前电器控制仓盒
#11 соединяется с передним ящиком управления электрооборудованием
接发动机线束
К жгуту проводов двигателя
接仪表线速
К жгуту приборов
中门门泵
Насос средней двери
C004 整车电源控制装置
Оборудование управления питанием общего автобуса C004
10 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
接整车电源控制装置
Оборудование управления питанием общего автобуса
11 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2.3 Распределение жугтов задка и электрооборудования
高位制动灯
Высокая тормозная лампа
制动灯
Фонарь торможения
转向灯
Фонарь поворота
倒车灯
Фонарь заднего хода
示廓灯
Фонарь вида
雾灯
Противотуманная фара
制动灯
Фонарь торможения
接地点
Точка заземления
倒车灯
Фонарь заднего хода
行李舱照明灯
Осветитель багажного отсека
雾灯
Противотуманная фара
高位制动灯
Высокая тормозная лампа
牌照灯
Фонарь номерного знака
右转向灯
Правый фонарь поворота
示廓灯
Фонарь вида
接仪表线束
К жгуту приборов
后示廓灯
Задний фонарь вида
左转向灯
Левый фонарь поворота
示廓灯
Фонарь вида
12 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2.4 Распределение жгутов передка, пололка, лампы местного освещения и электрооборудования
示廓灯
Фонарь вида
示廓灯
Фонарь вида
转向灯
Фонарь поворота
转向灯
Фонарь поворота
阅读灯
Лампа местного освещения
接仪表线束
К жгуту приборов
扬声器
Громкоговоритель
远光灯
Фара дальнего света
制动灯
Фонарь торможения
雾灯
Противотуманная фара
后视探头
Зонд заднего вида
天线
Антенна
阅读灯线束
Жгут лампы местного освещения
VCD 播放器
VCD проигрыватель
长条顶灯
Ленточная лампа потолка
远光灯
Фара дальнего света
遮阳帘
Противосолнечная занавеска
近光灯
Фара ближнего света
电子钟
Электронные часы
雾灯
Противотуманная фара
顶棚线束
Жгут проводов потолка
喇叭
Гудок
内部探头
Внутренний зонд
示廓灯
Фонарь вида
速度灯
Лампа скорости
转向灯
Фонарь поворота
前围线束
Жгут задка
接仪表线束
К жгуту приборов
13 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
连接到电器控制仓盒
К ящику управления электрооборудованием
14 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

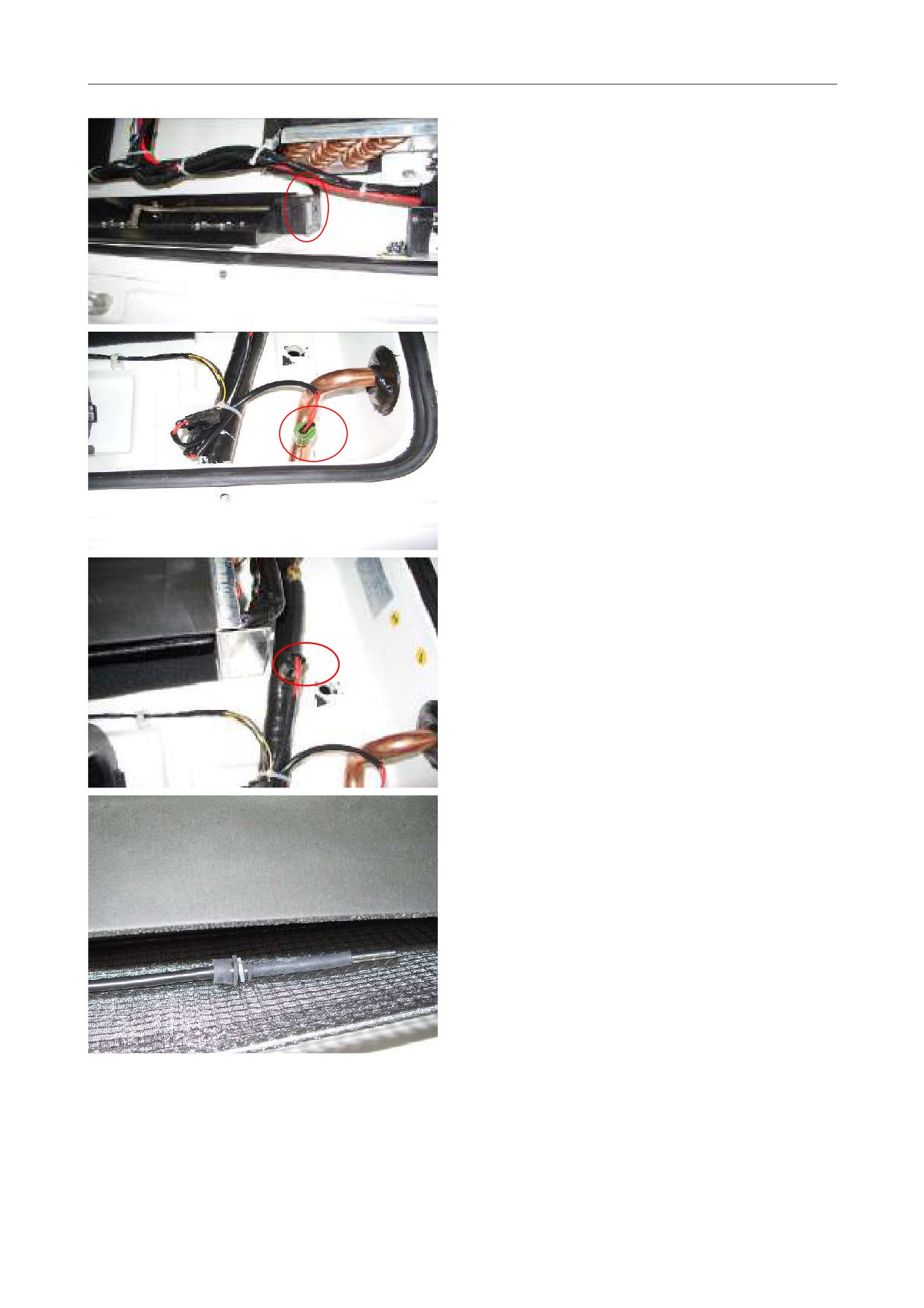

2.2.5 Распределение зеркала заднего вида, жгута кондиционера и электрооборудования
接底盘线束
К жгуту шасси
新风电机
Электродвигатель свежего воздуха
电磁离合器
Электромагнитная муфта
蒸发器电机
Электродвигатель испарителя
空调电容
Конденсатор кондиционера
低压开关
Выключатель низкого напряжения
蒸发器电机
Электродвигатель испарителя
电源插头
Вилка источника питания
冷凝电机
Электродвигателя конденсатора
发电机接地
Заземление генератора
除霜传感器
Датчик дефростера
接地
Заземление
蒸发器电机
Электродвигатель испарителя
空调线束
Жгут кондиционера
蒸发器电机
Электродвигатель испарителя
后视镜线束
Жгут зерекала зденего вида
车内温度传感器
Датчик температуры в автобусе
空调控制面板
Панель управления кондиционера
无电瓶发电机
Генератор без аккумулятора
后视镜除霜开关
Выключатель дефростации зеркала заднего вида
空调控制单元
Блок управления кондиционера
后视镜开关
Выключатель зеркала заднего вида
高压开关
Выключатель высокого напряжения
接仪表线束
Жгут приборов
15 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
除霜传感器
Датчик дефростера
16 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

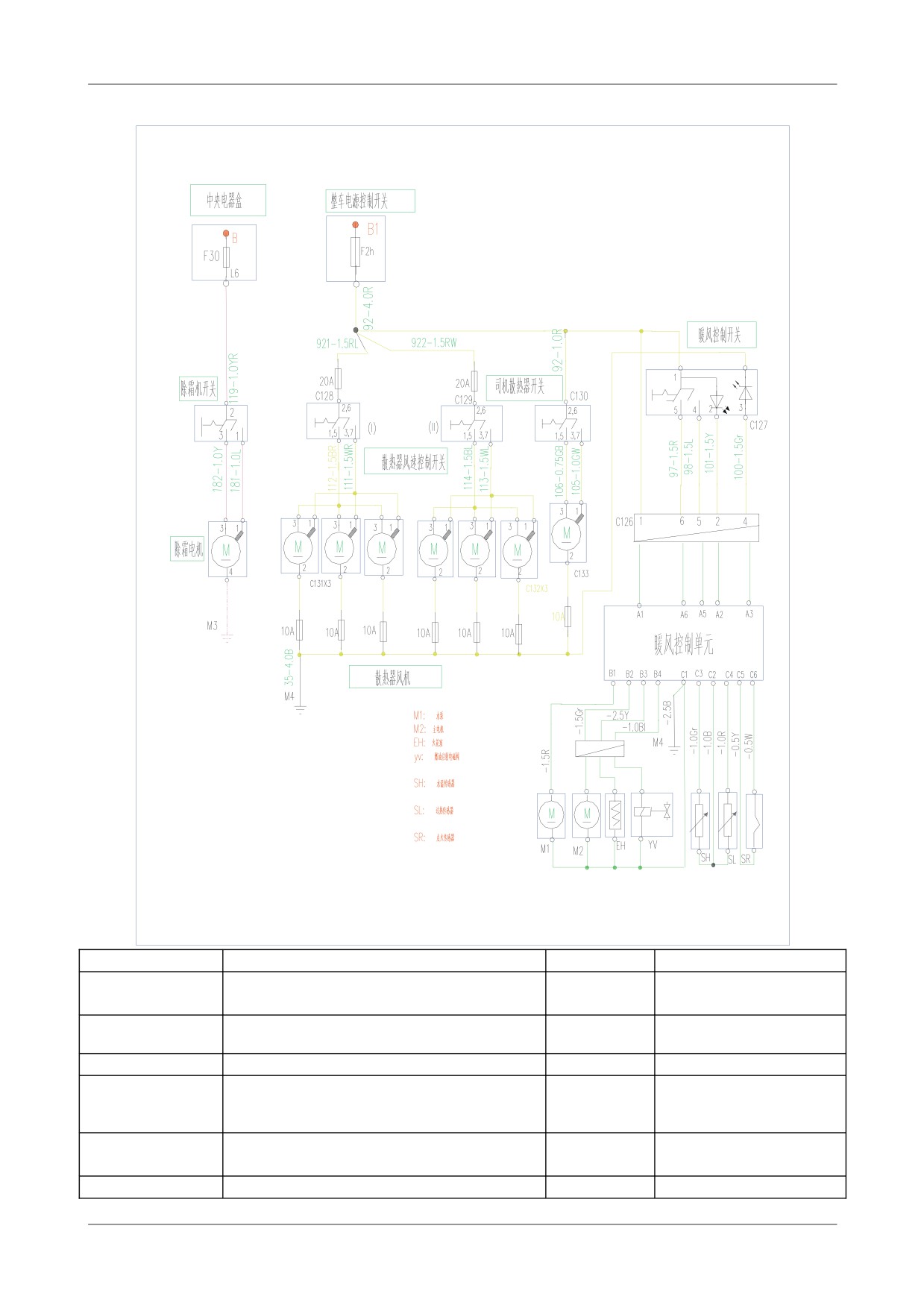

2.2.6 Распределние жгута проводов нагревателя и электрооборудования
加热器控制器
Контроллер нагревателя
散热器 1
Радиатор 1
接地点
Точка заземления
司机散热器
Радиатор у водителя
散热器 3
Радиатор 3
散热器 4
Радиатор 4
保险盒
Коробка предохранителя
散热器开关 1
Выключатель радиатора 1
整车电源控制装置
Оборудование управления питанием общего автобуса
散热器 2
Радиатор 2
散热器 6
Радиатор 6
司机加热器开关
Выключатель нагревателя у водителя
散热器 2
Радиатор 2
水泵开关
Выключатель водяного насоса
散热器 5
Радиатор 5
暖风控制开关
Выключатель управления теплым воздухом
17 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2.7 Распределние жгута проводов ECAS и электрооборудования
高度传感器（后右）
Датчик высоты (задний правый)
正常高度/侧跪指示灯
Нормальная высота/Указатель прокидывания
高度传感器（后左）
Датчик высоты (задний левый)
侧跪还原指示灯
Указаетль снятия прокидывания
ECAS 电磁阀
Электромагнитный клапан ECAS
上升下降开关
Выключатель подъема/спуска
空气压力传感器
Датчик давления воздуха
高度 I/高度 II 开关
Выключатель высоты I/высоты II
前高度传感器
Передний датчик высоты
接仪表线束
К жгуту приборов
故障指示灯
Указательная лампа неисправностей
接地点
Точка заземления
18 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

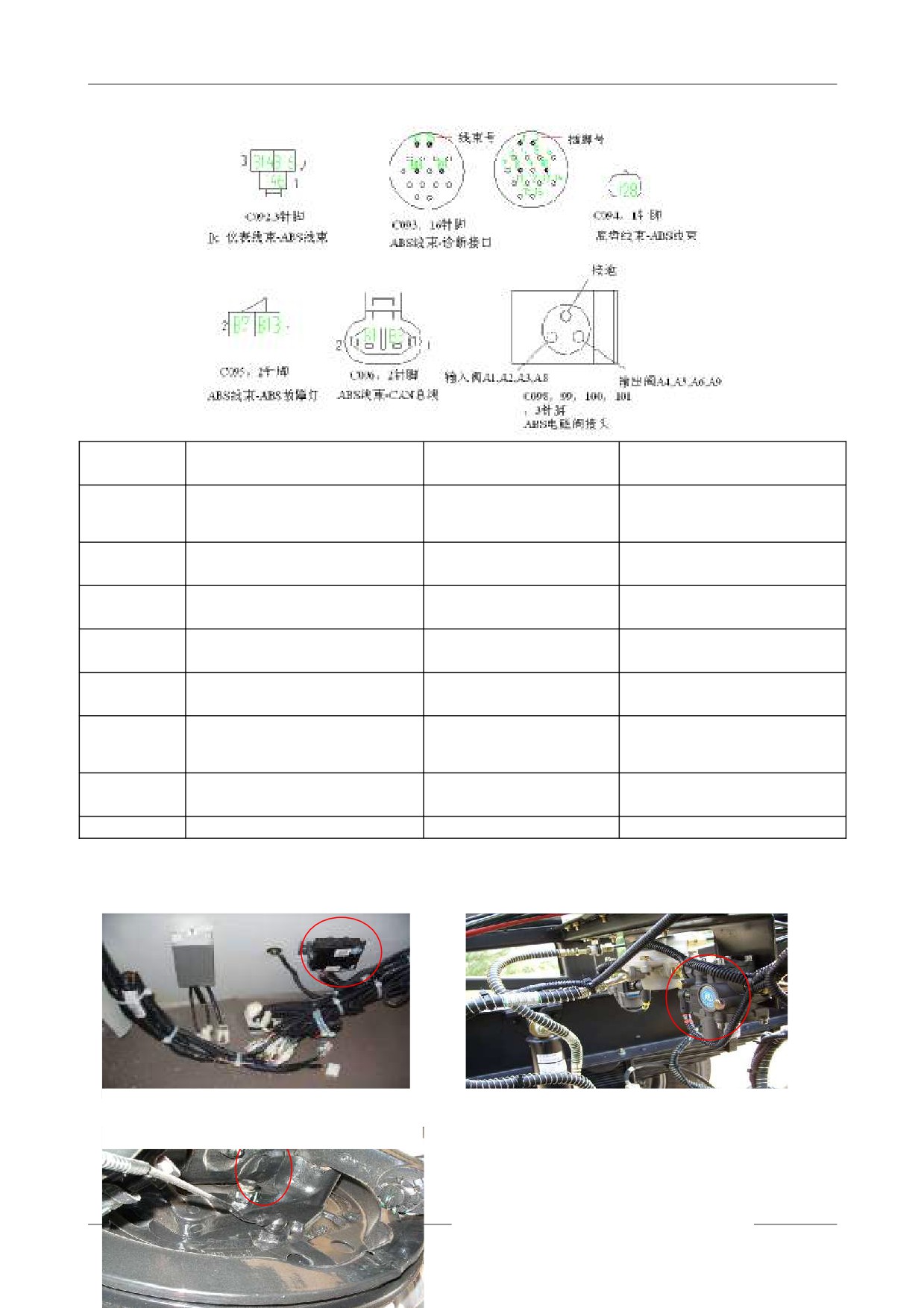

2.2.8 Распределние жгута проводов ABS и электрооборудования
ABS 电磁阀
Электромагнитный клапан ABS
故障指示灯
Указательная лампа неисправностей
ABS 电磁阀
Электромагнитный клапан ABS
ABS 诊断指示灯
Указательная лампа диагноза ABS
ABS 传感器
Датчик ABS
接 CAN 总线
К шине CAN
ABS 传感器（前右）
Датчик ABS (передний правый)
接仪表线束
К жгуту приборов
ABS 传感器（左前）
Датчик ABS (передний левый)
接底盘线束
К жгуту шасси
ABS 电磁阀
Электромагнитный клапан ABS
接地
Заземление
19 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2.9 Распределние жгута проводов ретардера и электрооборудования
电池（+）
Аккумулятор (+)
电池（-）
Аккумулятор (-)
缓速器
Редартер
电源主开关
Главный выключатель питания
缓速器继电器控制单元
Блок управления реле ретардера
接仪表线束
К жгуту приборов
行车制动气压传感器
Датчик воздушного давления ходового торможения
缓速器 ECU
Ретардер ECU
手控开关
Ручной выключатель
20 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.2.10 Распределние жгута проводов двигателя и электрооборудования
冷却水温度传感器
Датчик температуры охлаждающей воды
油压传感器
Датчик давления масла
发电机（+）
Генератор (+)
起动机
Стартер
发电机（-）
Генератор (-)
发电机（L）
Генератор (L)
发电机（N）
Генератор (N)
接地
Заземление
接底盘线束
К жгуту шасси
整车电源控制装置
Оборудование управления питанием общего автобуса
21 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

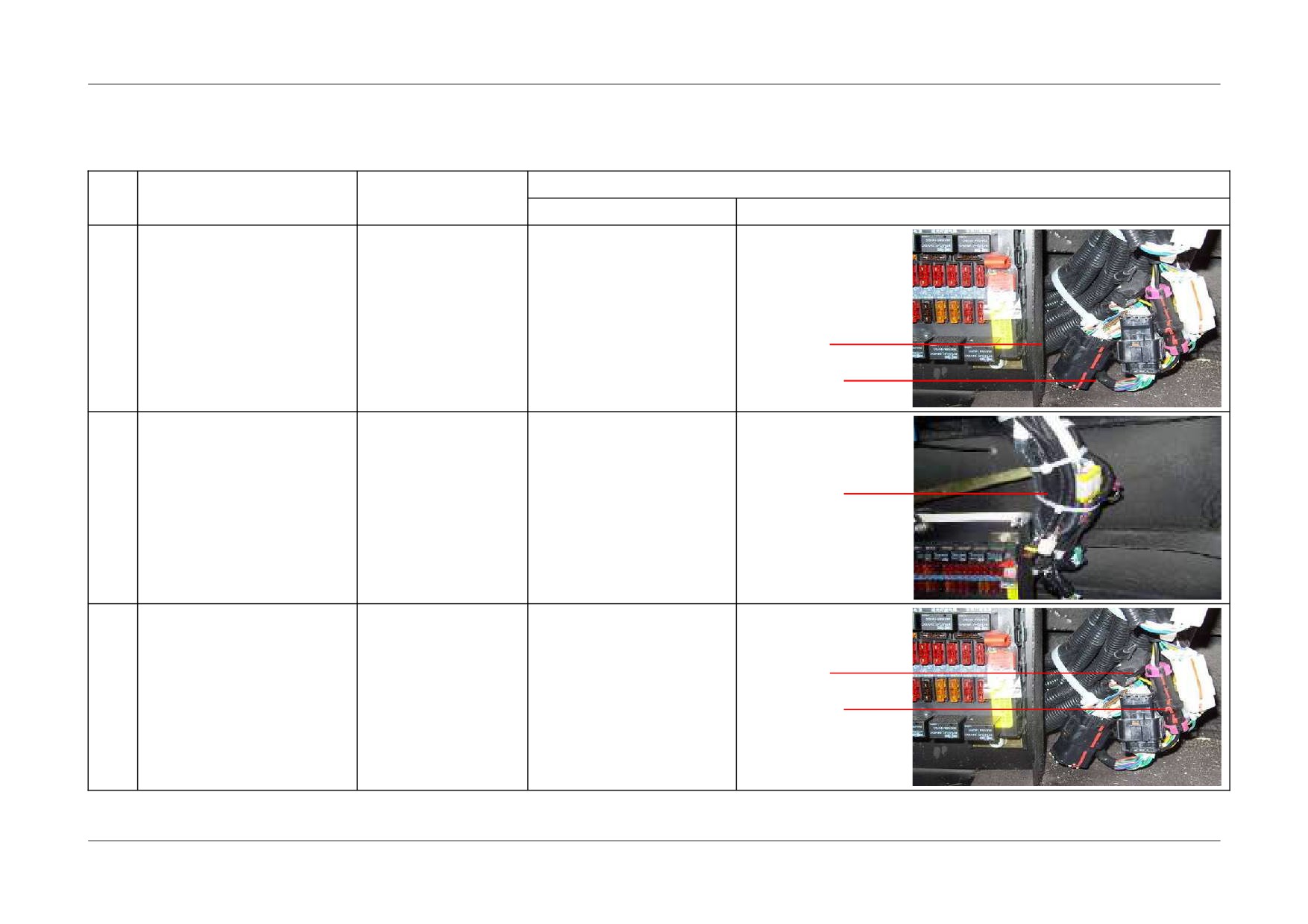

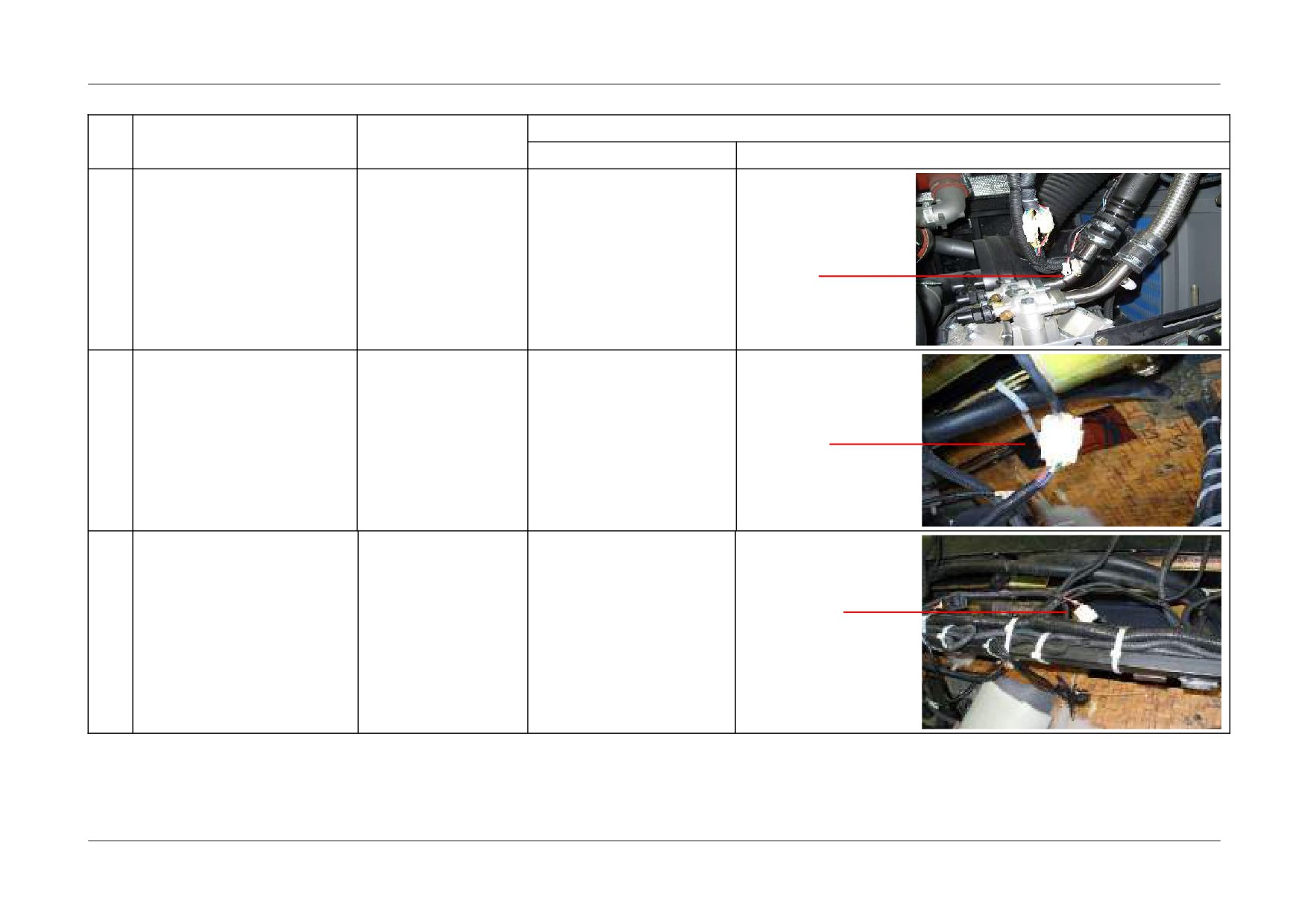

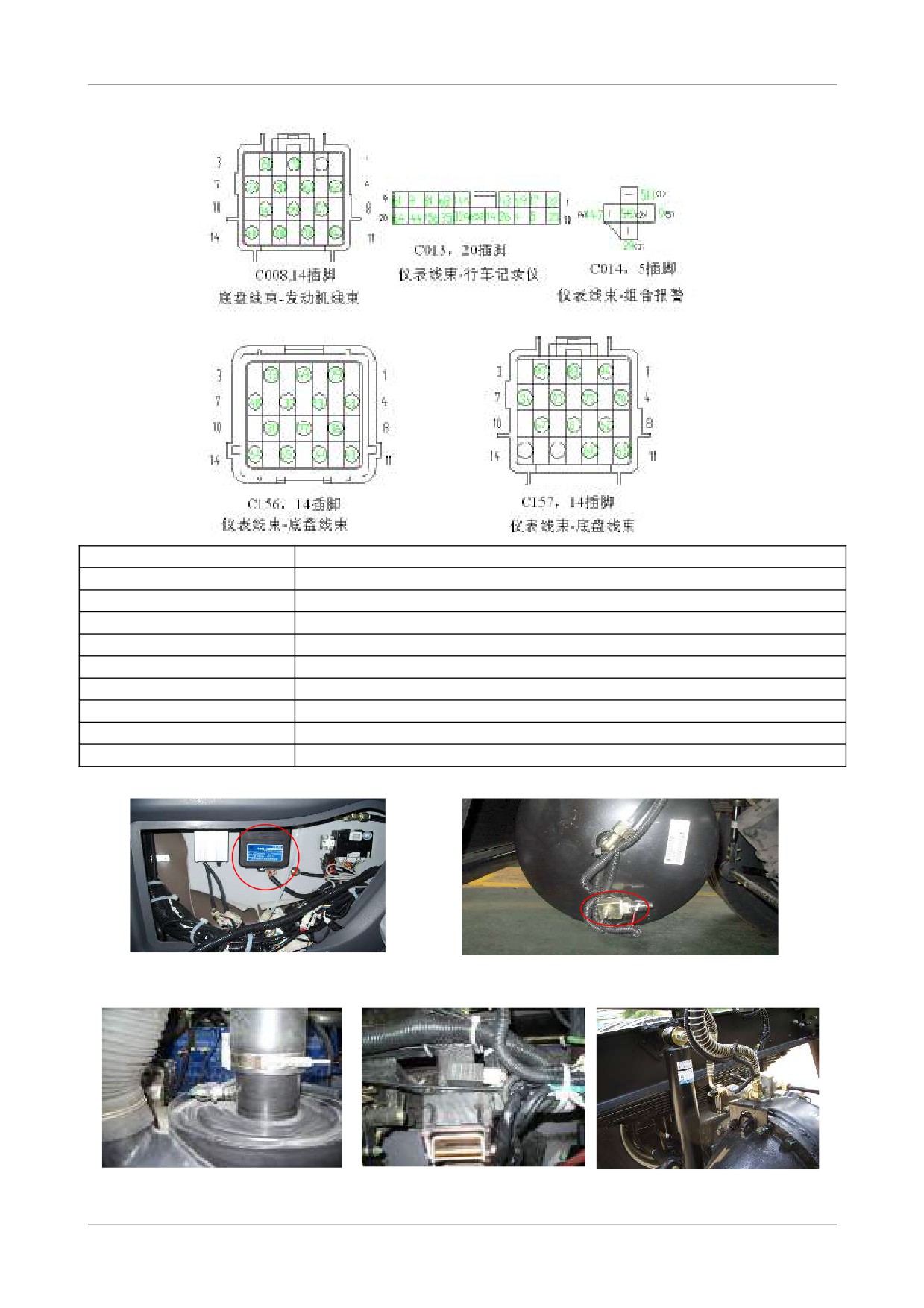

2.3 Распределение вилок
Позиция
п/п
Соединенные жгуты
Номер вилки
Описание
Картины
Находится внутри
панели приборов возле
C156, C157
FECU. Внимание: у
1
Приборы - Шасси
(or C002,C005)
некоторых старых
автобусов
C156
применяются вилки
марки C002 и C005.
C157
Находится внутри
C023
панели приборов возле
2
Прибор - задок
C023
FECU
C027
Находится внутри
3
Прибор - передок
C027,C039
панели приборов возле
C039
FECU
22 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Позиция
п/п
Соединенные жгуты
Номер вилки
Описание
Картины
C078
C022
C020
Жгут проводов панели
Находится внутри
4
C016,C020,C022,C078
приборов - потолка
панели приборов
C016
Находится внутри
C028
Жгут проводов панели
5
C028
панели приборов возле
приборов - ECAS
FECU
Находится внутри
C092
Жгут проводов панели
6
C092
вспомогательной
приборов - ABS
панели приборов
23 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Позиция
п/п
Соединенные жгуты
Номер вилки
Описание
Картины
C094
Находится внутри
Жгут проводов шасси -
7
C094
вспомогательной панели
ABS
приборов
Находится возле
Жгут проводов панели
вспомогательной панели
8
приборов - зеркала
C106
приборов и выключателя
заднего вида
управления зеркала
C106
заднего вида
Находится возле
вспомогательной панели
C168
Жгут проводов панели
9
C168
приборов и выключателя
приборов - A/C
управления
кондиционера
24 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Позиция
п/п
Соединенные жгуты
Номер вилки
Описание
Картины
Находится на
трубопроводе низкого
Жгут проводов шасси -
10
C154
давления кондиционера
A/C
C154
в отсеке двигателя
вблизи компрессора
Находится на
Жгут проводов панели
поперечной балке под
C125
11
C125
приборов - ретардера
панелью приборов
вблизи дефростера
аходится на поперечной
балке под панелью
приборов. Внимание: у
C158
некоторых автобусов
Жгут проводов панели
нет указанных вилок; и
12
приборов - генератора
C158
непосредственно
теплого воздуха
применяется источник
питания общего
автобуса в качестве их
питания.
25 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Позиция
Соединенные жгуты
Номер вилки
Описание
Картины
Находится внутри
Жгут проводов панели
панели приборов возле
приборов - двигателя
FECU
13
C006
C006
Находится на правой
Жгут проводов шасси -
C008
14
C008
рамке автобуса возле
двигателя
коробки передачи
26 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

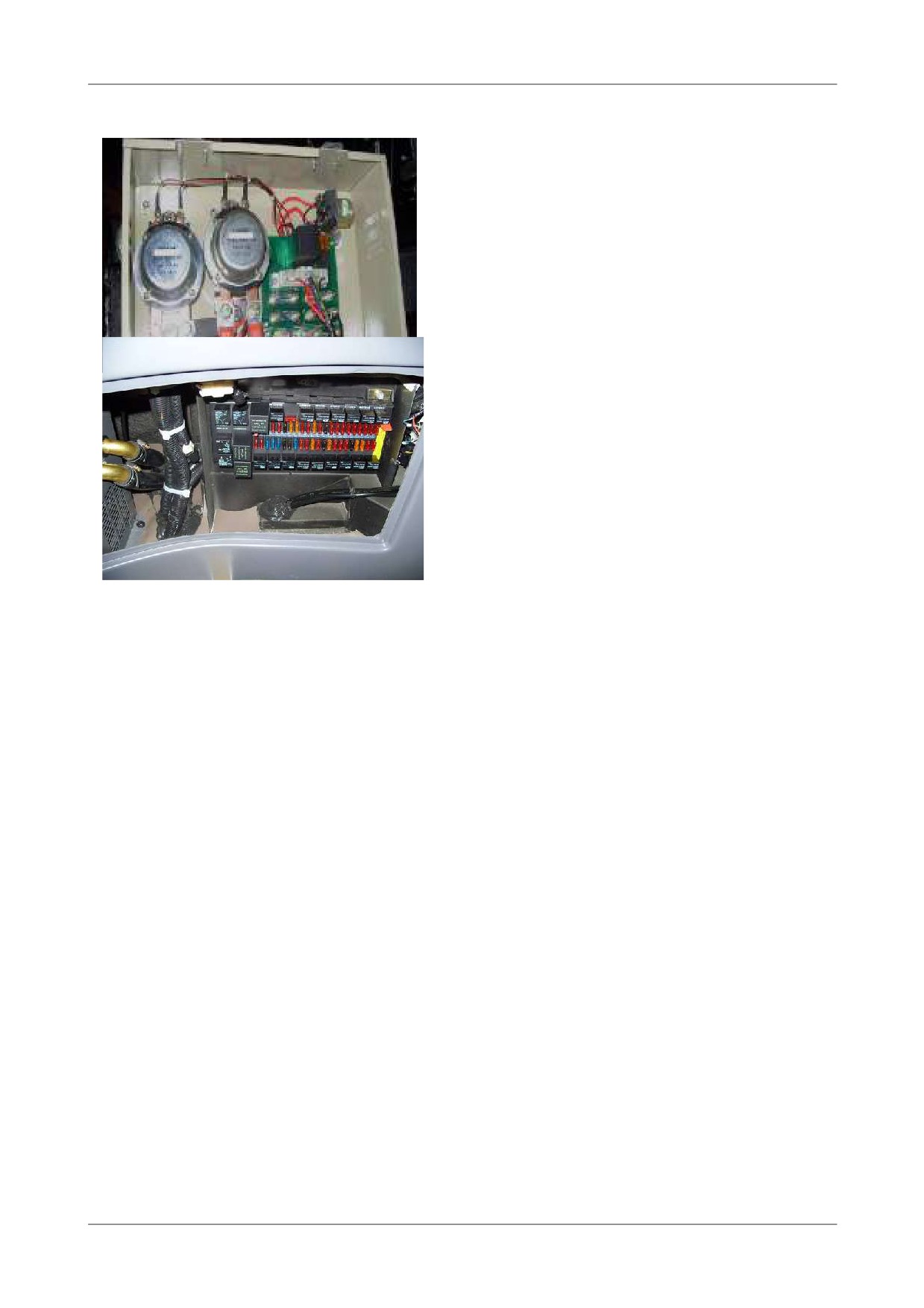

2.4 Распределение предохранителей и реле, внутренняя структура ящика электрооборудования (FECU)FECU находится внутри панели приборов вблизи коридора посадки. (для разного типа автобуса
имеется разная конфигурация)
2.4.1 Распределение предохранителя и реле
792H-1C-C-D3 24 DC
792H-1C-C-D3 24V DC
VD-YJK201
24V
871H-1B-C24VDC
15A
5A
10
A
10A
10A
7.5A
10A
5A
7.5A
10
A
10A
10
A
10A
10
A
10A
5A
VD-SBK207
10A
10
A
10
A
5A
10A
5A
10A
10A
10A
10A
VD-SGD202
871H-1B-C24VDC
871H-1B-C 24VDC
27 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
雨刮高速继电器
Реле высокой скорости стеклоочистителя
后启动电源转换
Преобразователь заднего пускового источника питания
雨刮低速继电器
Реле низкой скорости стеклоочистителя
转向灯继电器
Реле фонаря поворота
二极管
Диод
制动灯继电器
Реле лампы тормоза
电源转换继电器
Реле преобразования питания
排气制动继电器
Реле управления выхлопом
右阅读灯继电器
Правое реле для читения
发动机仓机械行程开关
Механический ходовой выключатель в отсеке двигателя
喇叭继电器
Реле гудка
前照灯转换继电器
Реле для переключения переднего осветителя
雾灯继电器
Реле противотуманного фонаря
左阅读灯继电器
Реле левой лампы местного освещения
近光继电器
Реле ближнего света
缓速器控制继电器
Реле управления ретардером
远光继电器
Реле дальнего света
缓速器控制继电器
Реле управления ретардером
示廓灯继电器
Реле фонаря вида
前踏步灯继电器
Реле передней лампы ступенек
熄火继电器
Реле заглушения
后踏步灯继电器
Реле задней лампы ступенек
熄火继电器
Реле заглушения
保险片代号
额定电流
功能描述
保险片代
额 定 电
功能描述
保险片代号
额定电流
功能描述
Шифр
Номиналь
Описание о функциях
号
流
Описание о функциях
Шифр
Номинальн
Описание о функциях
предохран
ный ток
Шифр
Номина
предохрани
ый ток
ителя
предохра
льный
теля
нителя
ток
F1
10A
示廓灯、踏步灯、门开关指示灯
F17
7,5A
A/C 控制面板
F32
15A
行李舱灯
Фонарь вида, лампа ступенек, указательная лампа
Панель управления A/C
Лампа багажного отсека
открытия/закрытия двери
F2
10A
右边阅读灯
F18
10A
倒车灯
F33
5A
电子钟
Правая лампа местного освещения
Фонарь заднего хода
Электронные часы
F3
10A
点烟器、遮阳帘、电子路牌
F19
10A
仪表
F34
10A
TV 和顶窗风扇
Зажигалка, противосолнечная занавеска, электронный
Прибор
TV и вентилятор потолочного окна
дорожный указатель
F4
10A
右远光灯
F20
10A
发动机熄火控制
F35
7,5A
收放机/VCD/DVD 播放器
Правая фара дальнего света
Контроллер заглушения двигателя
Радиоприемник-проигрыватель/VCD/DVD проигрыватель
F5
10A
左远光灯
F21
5A
前发动机启动控制
F36
5A
后视镜
Левая фара дальнего света
Передний большой контроллер пуска в зимний
Зеркало заднего хода
период
F6
10A
右近光灯
F22
15A
雨刮电机和雨刮水壶电机
F37
10A
长条顶顶（右）
Правая фара ближнего света
Электродвигатель
стеклоочистителя
и
Ленточная потолочная лампа (правая)
электродвигатель фляги стеклоочистителя
F7
10A
左近光灯
F23
10A
后启动装置
F38
10A
报站器
Левая фара ближнего света
Задний пусковой механизм
Устройство для освещения остановки
F8
10A
前后雾灯及继电器
F24
10A
缓速器控制继电器、控制手柄和 ECU
F39
10A
司机照明灯、发动机预热和卫生间
Задний и передний противотуманный фонарь и реле
Реле
управления
ретардером,
рычаг
Плафон водителя, подогреватель двигателя, туалет
управления и ECU
F9
10A
喇叭
F25
10A
ABS 电池电源
F40
7.5A
后视探头
Гудок
Источник питания аккумулятора ABS
Зонд заднего вида
F10
10A
行车记录仪，VCD/DVD 播放器和 24/12V 电压转换器
F26
15A
暖风散热电机-1
F41
5A
前照明灯开关和示廓灯开关
Тахограф, VCD/DVD проигрыватль, преобразователь
Электродвигатель радиатора теплого воздуха -
Выключатель переднего осветителя и выключатель фонаря
напряжения 24/12V
1
вида
F11
10A
报警警告灯和相关继电器
F27
15A
暖风散热电机-2
F42
5A
前后门控制
Лампа сигнализации и соответствующее реле
Электродвигатель радиатора теплого воздуха -
Контроллер передней/задней двери
2
F12
5A
GPS 和 ZF 手自变速箱 ECU 电池电源
F28
7,5A
ECAS 电池电源
F43
10A
做阅读灯
GPS и ZF ручная/автоматическая коробка передачи
Источник питания аккумулятора ECAS
Левая лампа местного освещения
Источник питания аккумулятора ECU
F13
10A
加热干燥器和自动润滑系统
F29
7,5A
行车制动灯、排气制动电磁阀和指示灯，ZF 手自变
F44
10A
长条顶灯（左）
Нагревательная сушилка и система автоматического
速箱 ECU
Ленточная лампа потолка (левая)
смазывания
Фонарь ходового торможения, выпускной
тормозный электромагнитный клапан, ZF
ручная/автоматическая коробка передачи ECU
F14
10A
转向灯
F30
15A
前档除霜
F45
125A
ISLE 300 进气预热
Фонарь поворота
Передний дефростер
Подогреватель впускного воздуха ISLE 300
F15
5A
“ON”档 ABS 电源
F31
10A
司机风扇
F46
5A
停车灯、警告灯、带启动灯
Передача «ON» Источник питания ABS
Вентилятор водителя
Лампа остановки, лампа сигнализации, с лампой пуска
“ON”档发动机 ECM 电源
Двигатель на передаче «ON» Источник питания ECM
F16
5A
“ON”档 ECAS 电源
F47
30A
ECM и кабель данных
Передача «ON» Источник питания ECAS
28 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.4.2 Распределение внутренних вилок FECU
Источник питания на
“ACC ”
передаче «ACC»
2
1
Внимание:
1） Отверстие 31 соединяется с жгутом проводов 35, точка заземления - M3
2） Отверстие 2 соединяется с проводом 32, и с анодом аккумулятора.
3） Отверстие 1 соединяется с жгутом проводов
11, поворачивать ключ на
позицию ACC для получения электричества.
4） Вилки H, J, P соединяются с жгутом проводов шасси
5） Вилка B соединяется с жгутом проводов передка
6） Другие вилки соединяются с жгутом проводов приборов
Как распознать вилки:
K---- шифр вилки
Шифр жгута проводов
Шифр ножки
29 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

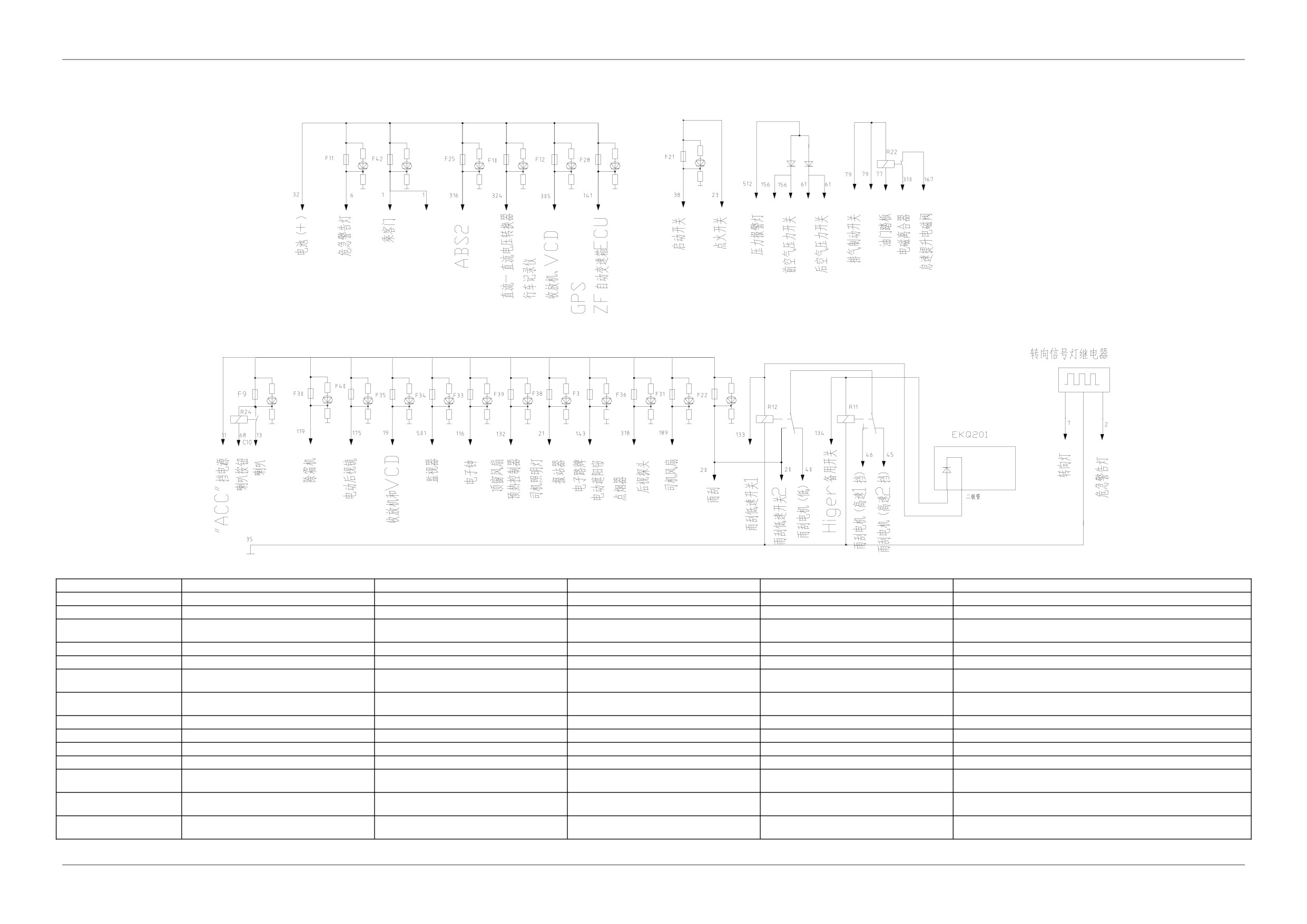

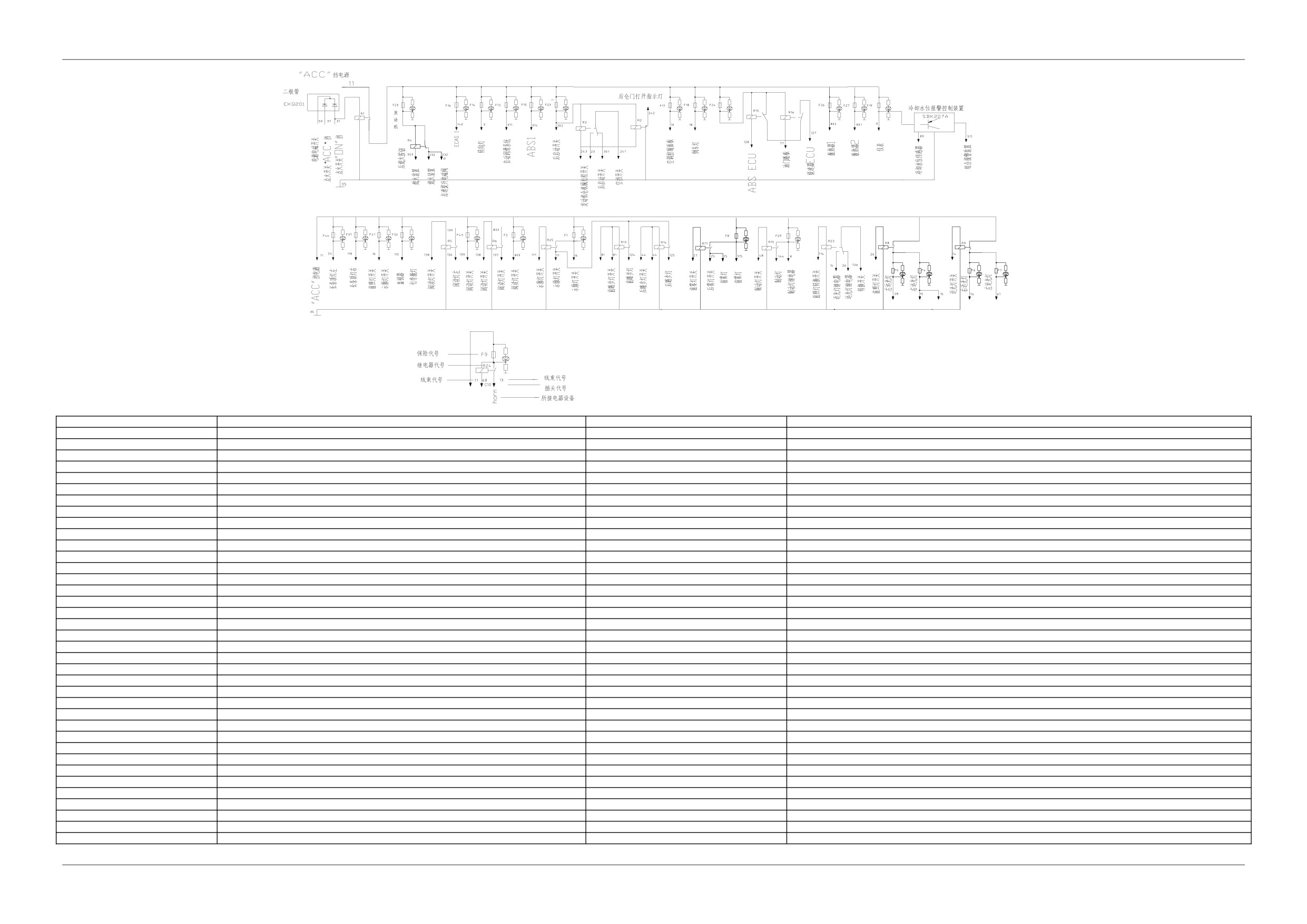

2.4.3 Внутренняя линия FECU
H4
K3
J7
J6
J8
F4
F2
N2
C2
P4
P2
D4
C5
P9
F3
K6
C4
D1
K1
L6
N5
M6
M7
M8
N6
M5
L5
C9
N7
A3
G3
G1
I2
I1
G6
G2
G10
G9
G4
“ACC”档电源
Источник питания на передаче «ACC»
行车记录仪
Тахограф
前空气压力开关
Передний воздушный напорный выключатель
喇叭按钮
Кнопка гудка
报站器
Устройство для освещения остановки
雨刮电机（低）
Электродвигатель стеклоочистителя (низкий)
喇叭
Гудок
电子路牌
Электронный уличный указатель
备用开关
Резервный выключатель
除霜机
Дефростер
电动遮阳帘
Электрическая противосолнечная
后空气压力开关
Задний воздушный напорный выключатель
занавеска 1
电池（+）
Аккумулятор (+)
收放机、VCD
Радиоприемник-проигрыватель, VCD
排气制动开关
Выключатель торможения выпуском воздуха
电动后视镜
Электрическое зеркало заднего хода
点烟器
Зажигалка
油门踏板
Педаль газа
危机警告灯
Лампа аварийной сигнализации
后视探头
Зонд заднего вида
雨刮电机（高速 1 档）
Электродвигатель стеклоочистителя (1-ая передача высокой
скорости)
收放机和 VCD
Радиоприемник-проигрыватель и VCD
司机风扇
Вентилятор водителя
雨刮电机（高速 2 档）
Электродвигатель стеклоочистителя (2-ая передача высокой
скорости)
乘客门
Пассажирская дверь
ZF 自动变速箱
ZF автоматическая коробка передачи
电磁离合器
Электромагнитная муфта
监视器
Монитор
启动开关
Пусковой выключатель
怠速提升电磁阀
Электромагнитный клапан со скоростью холостого хода
电子钟
Электронные часы
雨刮
Стеклоочиститель
二极管
Диод
顶窗风扇
Вентилятор потолочного окна
点火开关
Выключатель зажигания
转向灯
Фонарь поворота
预热控制器
Контроллер подогрева
雨刮低速开关 1
Выключатель низкой скорости
转向信号灯继电器
Реле фонаря сигнала поворота
стеклоочистителя 1
司机照明灯
Плафон водителя
雨刮低速开关 2
Выключатель низкой скорости
危机警告灯
Лампа аварийной сигнализации
стеклоочистителя 2
直流—直流电压转换器
Преобразователь напряжения
压力报警灯
Лампа сигнализации давления
постоянного/переменного тока
30 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
F1
H3 G7 G5
E1
D3
D2
E3
J10
E2
G8
K5
K4
I5
N4
H1
I4
P5
K2
H2
P
7
I6
J4
J5
J9
M1
E4
C8
N
8
N1
L4
M
3
M
2
A1
D6
D5
A2
A7
B5
A6
N3
P8
P3
P1
A5
P6
C3
C7
B6
C1
J3
J1
J2
L2
A8
C6
L1
L3
M4
B1
B4
A4
B3
B2
C9
“ACC”档电源
Источник питания на передаче «ACC»
前雾灯
Передний противотуманный фонарь
长条顶灯左
Ленточная лампа потолка (левая)
前雾灯
Передний противотуманный фонарь
长条顶灯右
Ленточная лампа потолка (правая)
制动灯开关
Выключатель фонаря торможения
二极管
Диод
制动灯
Лампа тормоза
“ACC”档电源
Источник питания на передаче «ACC»
制动灯继电器
Реле лампы тормоза
电源电磁开关
Электромагнитный выключатель источника питания
前照灯转换开关
Переключатель фанаря переднего света
点火开关“ACC”档
Передача АСС выключатеоя зажигания
油门踏板
Педаль газа
点火开关“ON”档
Передача выключателя зажигания ON
缓速器 ECU
Ретардер ECU
前照灯开关
Выключатель фанаря переднего света
近光灯继电器
Реле фонаря ближнего света
示廓灯开关
Выключатель фонаря вида
远光灯继电器
Реле фонаря дальнего света
监视器
Монитор
转换开关
Переключатель
行李舱门
Дверь багажного отсека
散热器 1
Радиатор 1
后熄火按钮
Задняя кнопк гашения
散热器 2
Радиатор 2
熄火装置
Устройство гашения
仪表
Прибор
发动机
Двигатель
冷却水位传感器
Датчик уровня охлаждающей воды
熄火装置
Устройство гашения
前照灯开关
Выключатель фанаря переднего света
怠速提升电磁阀
Электромагнитный клапан со скоростью холостого хода
左远光灯
Левая фара дальнего света
阅读灯开关
Выключатель лампы местного освещения
右远光灯
Правая фара дальнего света
阅读灯左
Лампа местного освещения (левая)
近光灯开关
Выключатель фары ближнего света
阅读灯开关
Выключатель лампы местного освещения
右近光灯
Правая фара ближнего света
阅读灯开关
Выключатель лампы местного освещения
左近光灯
Левая фара ближнего света
阅读灯开关
Выключатель лампы местного освещения
组合报警装置
Устройство комбинированной сигнализации
转向灯
Фонарь поворота
冷却水位报警控制装置
Контрольный механизм сигнализации уровня охлаждающей воды
自动润滑系统
Система автоматического смазывания
保险代号
Шифр предохранителя
示廓灯开关
Выключатель фонаря вида
继电器代号
Шифр реле
后启动开关
Задний пусковой выключатель
线束代号
Шифр жгута проводов
发动机仓机械行程开关
Механический ходовой выключатель в отсеке двигателя
线束代号
Шифр жгута проводов
前踏步灯开关
Выключатель передней лампы ступенек
插头代号
Номер вилки
后启动开关
Задний пусковой выключатель
所接电器设备
Соединенное электрооборудование
空挡开关
Выключатель нейтральной передачи
前踏步灯
Передняя лампа ступенек
后踏步灯开关
Выключатель задней лампы ступенек
后踏步灯
Задная лампа ступенек
后仓门打开指示灯
Указательная лампа открытия двери заднего отсека
空调控制面板
Панель управления кондиционера
前雾灯开关
Выключатель переднего противотуманного фонаря
后雾灯开关
Выключатель заднего противотуманного фонаря
倒车灯
Фонарь заднего хода
31 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2.5 Контрольный выключатель питания общего автобуса
Часто находится в отсеке аккумулятора, соединятся с аккумулятором и генератором, контролирует подачу электричество FECU и другого электрооборудования.
保险：
F2a 1 25A
电 池充电 电 路
启动继电器
R3A
F2b
60A ACC
”挡中央电器盒电
F2c
30 A
暖风
启动保护继电器
F2d
40A
启动控制
R4A
F2e
5 A
启动保护继电器
F2f
50A
电 容或 者预 热 （ 选 ）
F2g
30A
电池电+源（ ）
F2l
5A
启动开关
DK-238BY
DK-238BY
启动开关：额定电压
启动开关：额定电压
继电器：
额定电流：50A
额定电流：50A
R2A
R1 a 电 源 开 关
R1 A
R2a 启 动 开 关
R3a 启 动 继 电 器
R4a
启动保护继电器
触点：
Cr1
电源正极触电
Cr2
Cr3
接起动机
Cr4
接1 1 号 电缆
Cr5
接发电机输出端
Cr6
启动继电器
Пусковое реле
“ACC”档中央电器盒电源
Источник питания центрального ящика электроаппарата позиции «ACC»
启动保护继电器
Защитное пусковое реле
暖风
Теплый воздух
启动开关：额定电压 24V
Пусковой выключатель: номинальное напряжение 24V
启动控制
Управление запуском
额定电流：250A
Номинальный ток: 250A
启动保护继电器
Защитное пусковое реле
启动开关：额定电压 24V
Пусковой выключатель: номинальное напряжение 24V
电容或者预热（选）
Конденсатор или подогреватель (для выбора)
额定电流：250A
Номинальный ток: 250A
电池电源（+）
Источник питания аккумулятора (+)
电源正极触电
Анодный/катодный контакт источника питания
继电器
Реле
接起动机
К стартеру
电源开关
Выключатель источника питания
接 11 号电缆
К кабелю 11
启动开关
Пусковой выключатель
接发电机输出端
К выходному зажиму генератора
启动继电器
Пусковое реле
保险
Предохранитель
启动保护继电器
Защитное пусковое реле
电池充电电路
Цепь заряда аккумулятора
触点
Контакт

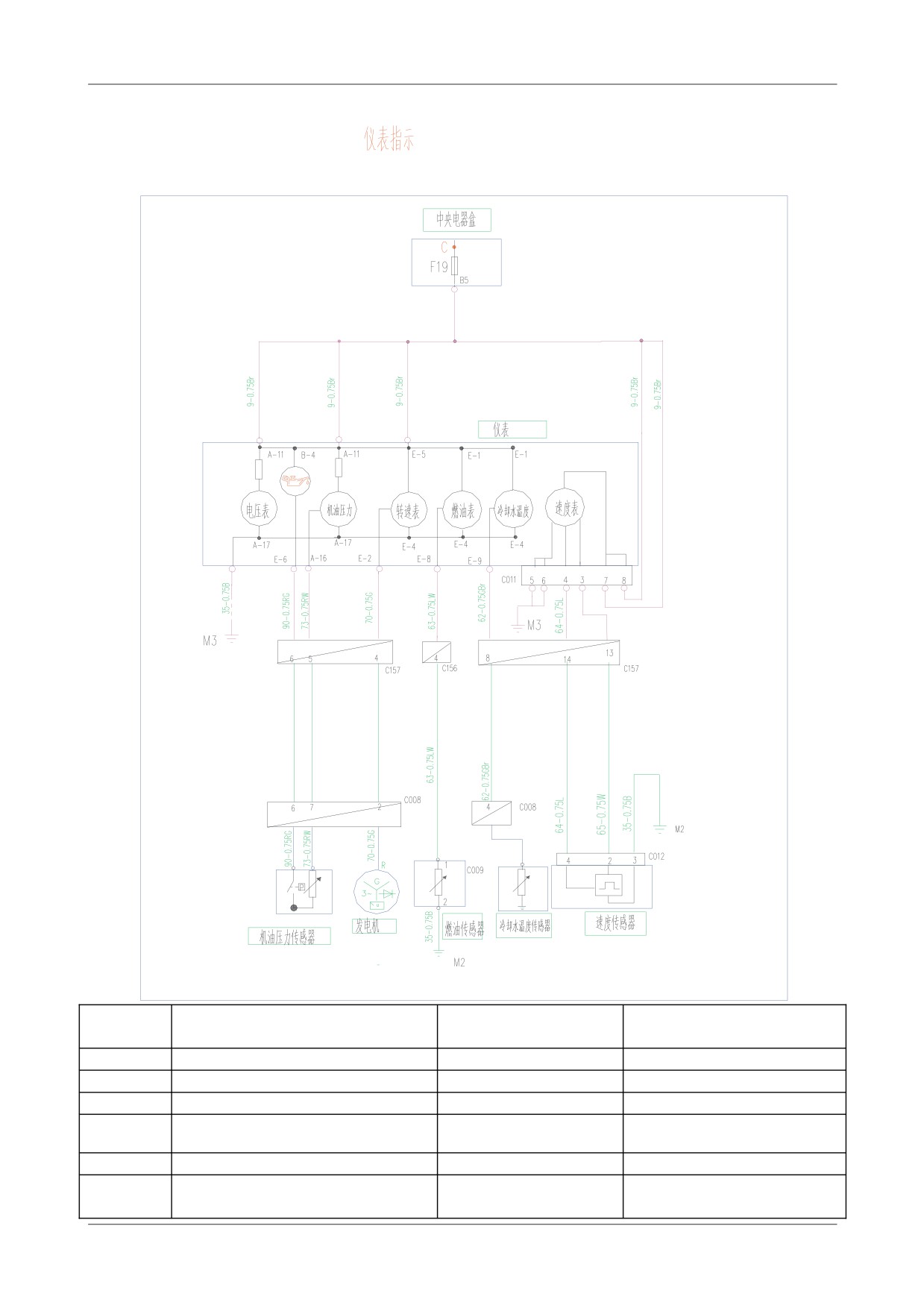

2.6 Приборы
32 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
ABS
100120
80
40
6
4
0
MPa
33 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
速度表插头
设备
设备
制动 蹄 片 磨损
驻 车制动
左转向
右转向
干燥器
后雾灯
门
门
排气制动
发动机保养
倒车灯
示廓灯
自动润滑
空滤
冷却水位
图标
图标
特征
特征
颜色
绿
绿
红
红
黄
红
红
红
颜色
绿
绿
黄
黄
绿
绿
黄
黄
灯
灯
设备
行李舱
发动机舱
设备
油量
充电
除霜器
冷却水温
机滤
驻 车制动
行车制动
前雾灯
发动机停 止
缓速器
远光灯
油压
ABS
预热
空挡 齿轮
机械行程开关
机械行程开关
发动机故障
图标
图标
特征
特征
红
蓝
红
颜色
红
黄
红
红
红
红
绿
红
黄
绿
黄
黄
黄
黄
颜色
黄
灯
灯
34 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
缓速器
Редартер
制动蹄片磨损
Износ тормозного башмака
35 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
后雾灯
Задний противотуманный фонарь
驻车制动
Стояночное торможение
充电
Заряд
冷却水位
Уровень охлаждающей воды
前雾灯
Передний противотуманный фонарь
绿
Зеленый
气刹
Пневматический тормоз
红
Красный
乘客门
Пассажирская дверь
黄
Желтый
气刹
Пневматический тормоз
设备
Оборудование
乘客门
Пассажирская дверь
图标
Условные знаки
空滤
Воздушный фильтр
特征
Признаки
干燥器
Сушилка
颜色
Цвет
行李舱门
Дверь багажного отсека
灯
Лампа
示廓灯
Фонарь вида
缓速器
Редартер
发动机仓门
Дверь отсека двигателя
远光灯
Фара дальнего света
除霜器
Дефростер
油压
Давление масла
驻车制动
Стояночное торможение
预热
Подогреватель
前照灯
Фонарь переднего света
空挡齿轮
Шестерня нейтральной передачи
油压
Давление масла
行李舱机械行程开关
Механический ходовой выключатель в багажном отсеке
倒车灯
Фонарь заднего хода
发动机舱机械行程开关
Механический ходовой выключатель в отсеке двигателя
安全带
Ремень безопасности
发动机故障
Неисправности двигателя
制动蹄片磨损报警
Сигнализатор износа тормозного башмака
红
Красный
安全带
Ремень безопасности
蓝
Синий
排气制动
Моторный тормоз-замедлитель
黄
Желтый
熄火装置
Устройство гашения
绿
Зеленый
预热
Подогреватель
设备
Оборудование
机滤
Фильтр моторного масла
图标
Условные знаки
自动润滑
Автоматическое смазывание
特征
Признаки
油量报警
Сигнализатор уровня масла
颜色
Цвет
空挡齿轮
Шестерня нейтральной передачи
灯
Лампа
发动机保养
Обслуживание двигателя
左转向
Поворот влево
冷却水位报警
Сигнализатор уровня охлаждающей воды
右转向
Поворот вправо
发动机故障
Неисправности двигателя
干燥器
Сушилка
右转向
Поворот вправо
后雾灯
Задний противотуманный фонарь
左转向
Поворот влево
门
Дверь
油量表
Указатель уровня масла
门
Дверь
水温表
Указатель температуры воды
排气制动
Моторный тормоз-замедлитель
转速表
Тахометр
发动机保养
Обслуживание двигателя
信号
Сигнал
绿
Зеленый
灯
Лампа
黄
Желтый
输出
Вывод
油量
Уровень масла
速度表
Спидометр
充电
Заряд
电压表
Вольтметр
除霜器
Дефростер
油压表
Манометр масла
冷却水温
Температура охлаждающей воды
速度表插头
Вилка спидометра
机滤
Фильтр моторного масла
设备
Оборудование
驻车制动
Стояночное торможение
图标
Условные знаки
行车制动
Рабочий тормоз
Признаки
前雾灯
Передний противотуманный фонарь
特征
颜色
Цвет
发动机停止
Остановка двигателя
灯
Лампа
黄
Желтый
倒车灯
Фонарь заднего хода
红
Красный
示廓灯
Фонарь вида
黄
Желтый
自动润滑
Автоматическое смазывание
红
Красный
安全带
Ремень безопасности
绿
Зеленый
空滤
Воздушный фильтр
冷却水温报警
Сигнализация температуры охлаждающей воды
36 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Вторая часть Принципиальная схема систем
1. Цепь заряда аккумулятора
点火开关
Выключатель зажигания
仪表
Прибор
中央电器盒
Центральный ящик электроаппарата
发电机
Генератор
电池
Аккумулятор
电池电缆
Кабель аккумулятора
发电机电缆
Кабель двигателя
整车电源控制
Управление питанием общего автобуса
37 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C001.4 插脚
C001.4 ножка
点火开关插头
Вилка выключателя зажигания
C004，14 插脚
C004, 14 ножка
底盘线束-整车电源控制装
Контрольный механизм жгутов шасси - источника питания общего
автобуса
置
C156，14 插脚
C156, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
C157，14 插脚
C157, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
38 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
2) Распределение соответствующих элементов
Выключатель управления источником питания
общего автобуса находится в отсеке аккумулятора
FECU: находится внутри панели приборов возле
пассажирского коридора
39 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

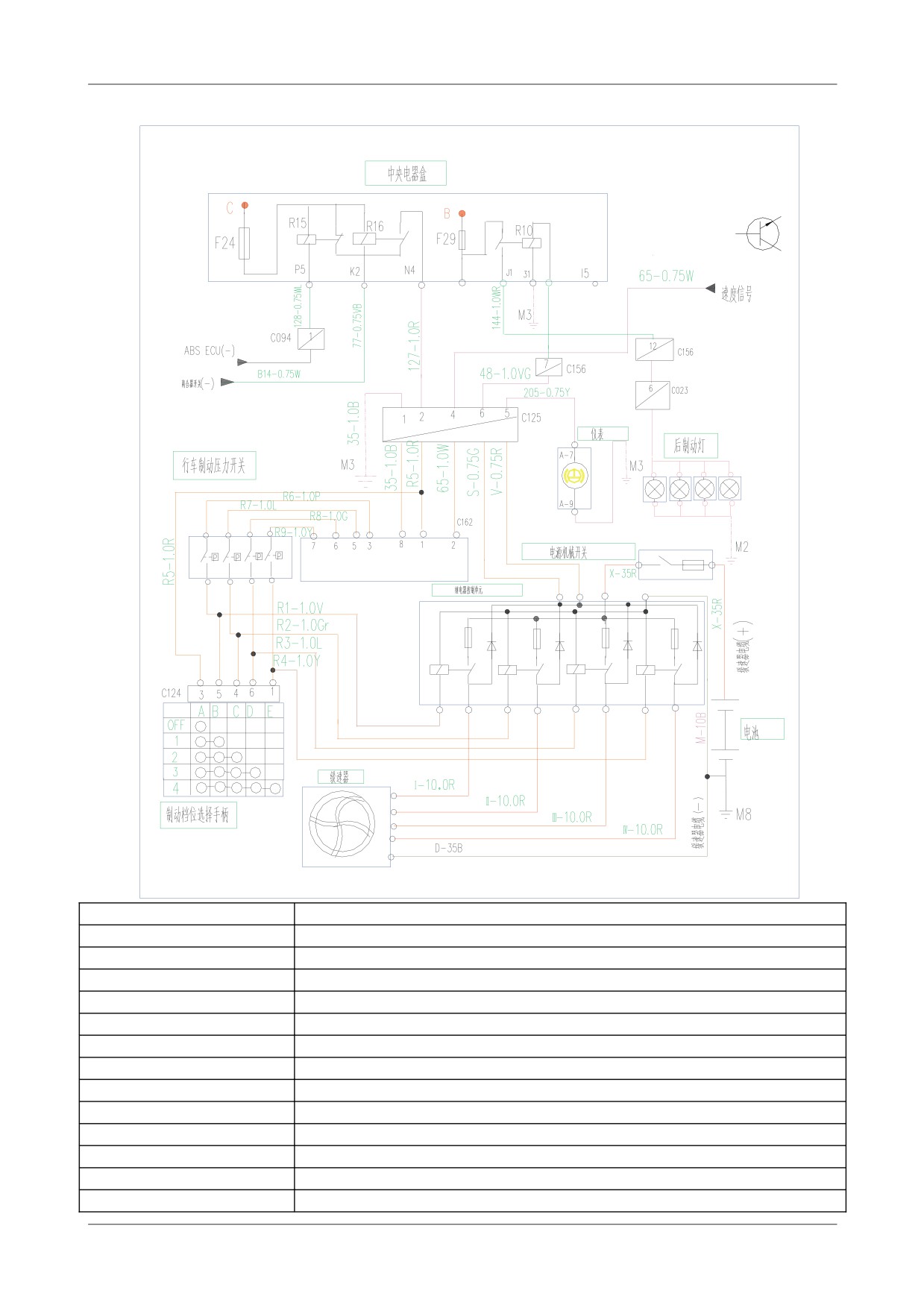

2. Пуск и цепь пусковой защиты
A
点火开关
Выключатель зажигания
仪表
Прибор
后启动装置
Задний пусковой механизм
中央电器盒
Центральный ящик электроаппарата
电池
Аккумулятор
发动机仓机械行程开关
Механический ходовой выключатель в отсеке двигателя
空挡开关
Выключатель нейтральной передачи
发电机
Генератор
起动机电缆
Кабель стартера
电池电缆
Кабель аккумулятора
起动机
Стартер
40 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
整车电源控制装置
Оборудование управления питанием общего автобуса
41 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C001，4 插脚
C001, 4 ножка
点火开关插头
Вилка выключателя зажигания
C004，14 插脚
C004, 14 ножка
底盘线束—整车电源控制装
Контрольный механизм жгутов шасси - источника питания общего
автобуса
置
C005，6 插脚
C005, 6 ножка
底盘线束—后启动装置
Жгут проводов шасси - задний пусковой механизм
C156，14 插脚
C156, 14 ножка
仪表线束—底盘线速
Жгут проводов приборов - жгут проводов шасси
2) Позиция детали
Позиция выключателя нейтральной передачи: над
коробкой передачи (S6-90)
Внимание: выключатель нейтральной
передачи коробки передачи разного типа
имеет разную позицию.
Задний выключатель двери отсека и
задний пусковой механизм находится в
отсеке двигателя.
42 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
3. Жгут приборов
中央电器
Центральный ящик
速度表
Спидометр
электроаппарата
盒
仪表
Прибор
机油压力传感器
Датчик давления масла
电压表
Вольтметр
发电机
Генератор
机油压力
Указатель давления масла
燃油传感器
Датчик топлива
转速表
Тахометр
冷却水温度传感器
Датчик температуры
охлаждающей воды
燃油表
Указатель топлива
速度传感器
Датчик скорости
冷却水温
Термометр охлаждающей воды
仪表指示
Указатель приборов
表
43 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C008，1.4 插脚
C008, 1.4 ножка
底盘线束--发动机线束
Жгут проводов шасси - жгут проводов двигателя
C009，2 插脚
C009, 2 ножка
底盘线束--燃油传感器
Жгут проводов шасси - датчик топлива
C012，4 插脚
C012, 4 ножка
底盘线束—速度表
Жут проводов шасси - спидометр
C156，14 插脚
C156, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
C157，14 插脚
C157, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
2) Позиция детали
Датчик уровня топлива находится на
Датчик скорости находится возле задней
верхней поверхности бака топлива
крышки коробки передачи
Сигнал
оборотов
двигателя
передается по жгуту проводов
генератора №. 70
44 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
4. Цепь предупреждения и сигнализации на панели приборов
中央电器盒
Центральный ящик
速度表
Спидометр
электроаппарата
仪表
Прибор
机油压力传感器
Датчик давления масла
电压表
Вольтметр
发电机
Генератор
机油压力
Указатель давления масла
燃油传感器
Датчик топлива
转速表
Тахометр
冷却水温度传感器
Датчик температуры
охлаждающей воды
燃油表
Указатель топлива
速度传感器
Датчик скорости
冷却水温度
Температура охлаждающей воды
45 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C008，14 插脚
C008, 14 ножка
底盘线束—发动机线束
Жгут проводов шасси - жгут проводов двигателя
C013，20 插脚
C013, 20 ножка
仪表线束—行车记录仪
Жгут проводов приборов - тахограф
C014，5 插脚
C014, 5 ножка
仪表线束—组合报警
Жгут проводов прибора - комбинированная сигнализация
C156，14 插脚
C156, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
C157，14 插脚
C157, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
2) Позиция детали
Тахограф (VDR): во вспомогательной
Напорный выключатель воздушного баллона:
панели приборов
на воздушном баллоне
Напорный выключатель
Комбинированный
Выключатель стояночного
воздушного фильтра: на
сигнализатор находится в
тормоза: на трубопроводе
воздуховпускном
панели приборов
торможения возле заднего моста
46 лист, 91 листов
трубопроводе воздушного
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

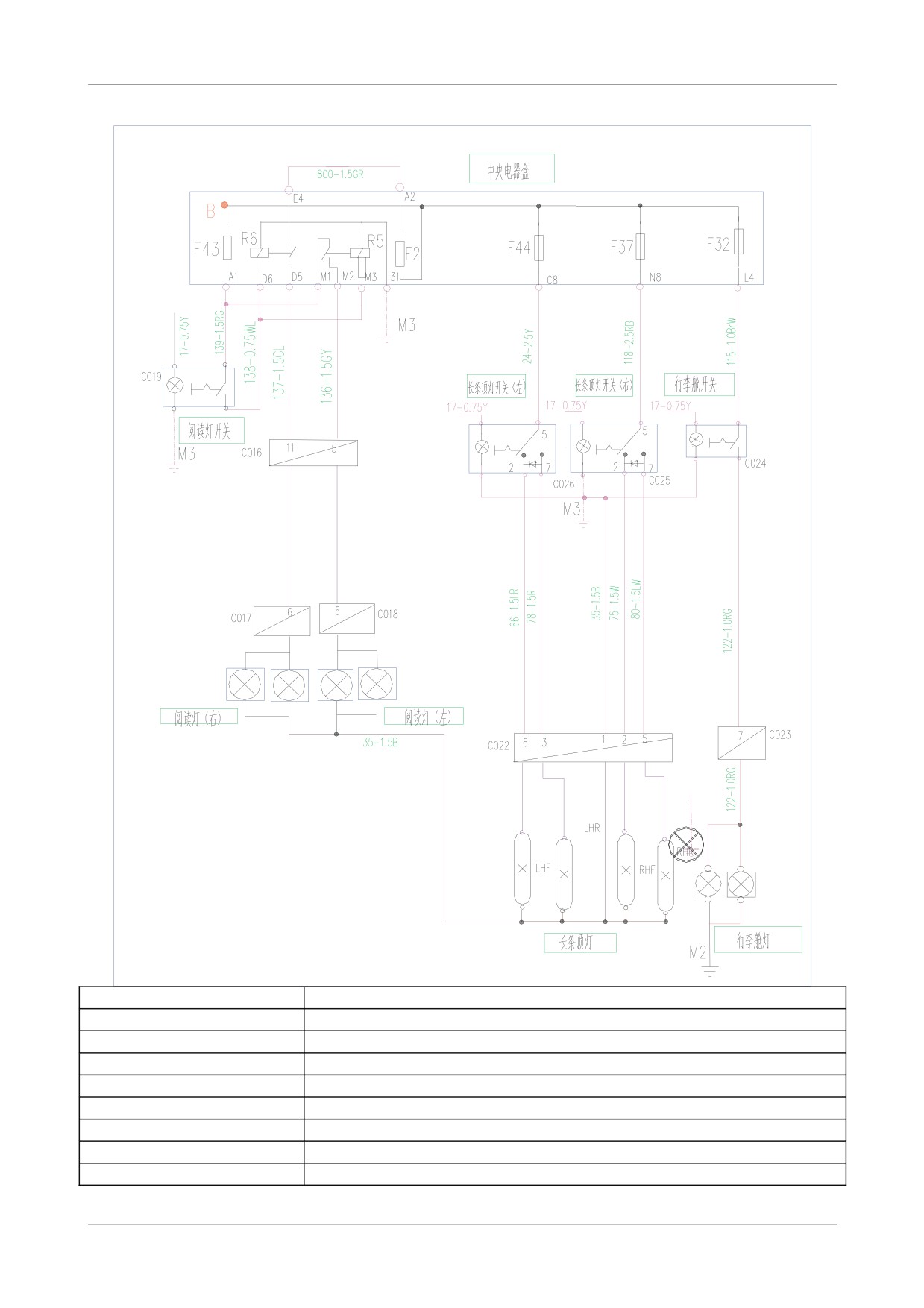

5.Цепь внутреннего освещения
中央电器盒
Центральный ящик электроаппарата
阅读灯开关
Выключатель лампы местного освещения
长条顶灯开关（左）
Выключатель ленточной лампы потолка (левый)
长条顶灯开关（右）
Выключатель ленточной лампы потолка (правый)
行李舱开关
Выключатель багажного отсека
阅读灯（右）
Лампа местного освещения (правая)
阅读灯（左）
Лампа местного освещения (левая)
长条顶灯
Ленточная лампа потолка
行李舱灯
Лампа багажного отсека
47 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C016 ， 12 插
C016,
12
仪表—顶棚线束
Приборы - жгут проводов потолка
ножка
脚
C017 ， 6 插
C017,
6
顶 棚 — 阅 读 灯 线 束
Жгут потолка
- лампы местного
ножка
освещения (правой)
脚
（右）
C018.6 插脚
C018,
6
顶棚线束—阅读灯线束
Жгут потолка
- лампы местного
ножка
освещения (левой)
（左）
C019 ， 8 插
C019,
8
仪表线束—阅读灯开关
Жгут проводов приборов - выключатель
ножка
лампы местного освещения
脚
C022 ， 6 插
C022,
仪表线束—顶棚线束
Жгут приборов - жгут потолка
6ножка
脚
C023 ， 10 插
C023,
10
仪表线束—后围线束
Жгут проводов приборов - жгут проводов
ножка
заднего
脚
C024 ， 8 插
C024,
8
仪表—行李舱灯开关
Прибор - выключатель лампы багажного
ножка
отсека
脚
C025 ， 8 插
C025,
8
仪表线束—长条顶灯开
Жгут проводов приборов - выключатель
ножка
ленточной потолочной лампы (правой)
脚
关右
C026 ， 8 插
C026,
8
仪表线束—长条顶灯左
Жгут проводов приборов - выключатель
ножка
ленточной потолочной лампы (левой)
脚
2) Позиция детали
Выключатель внутреннего осветителя:
Находится на панели приборов:
A
A - выключатель внутреннего осветителя
Лампа местного освещения и лампа багажного отсека,на
B C
вспомогательной панели приборов
B - Выключатель лампы местного освещения
48 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
C - лампа багажного отсека

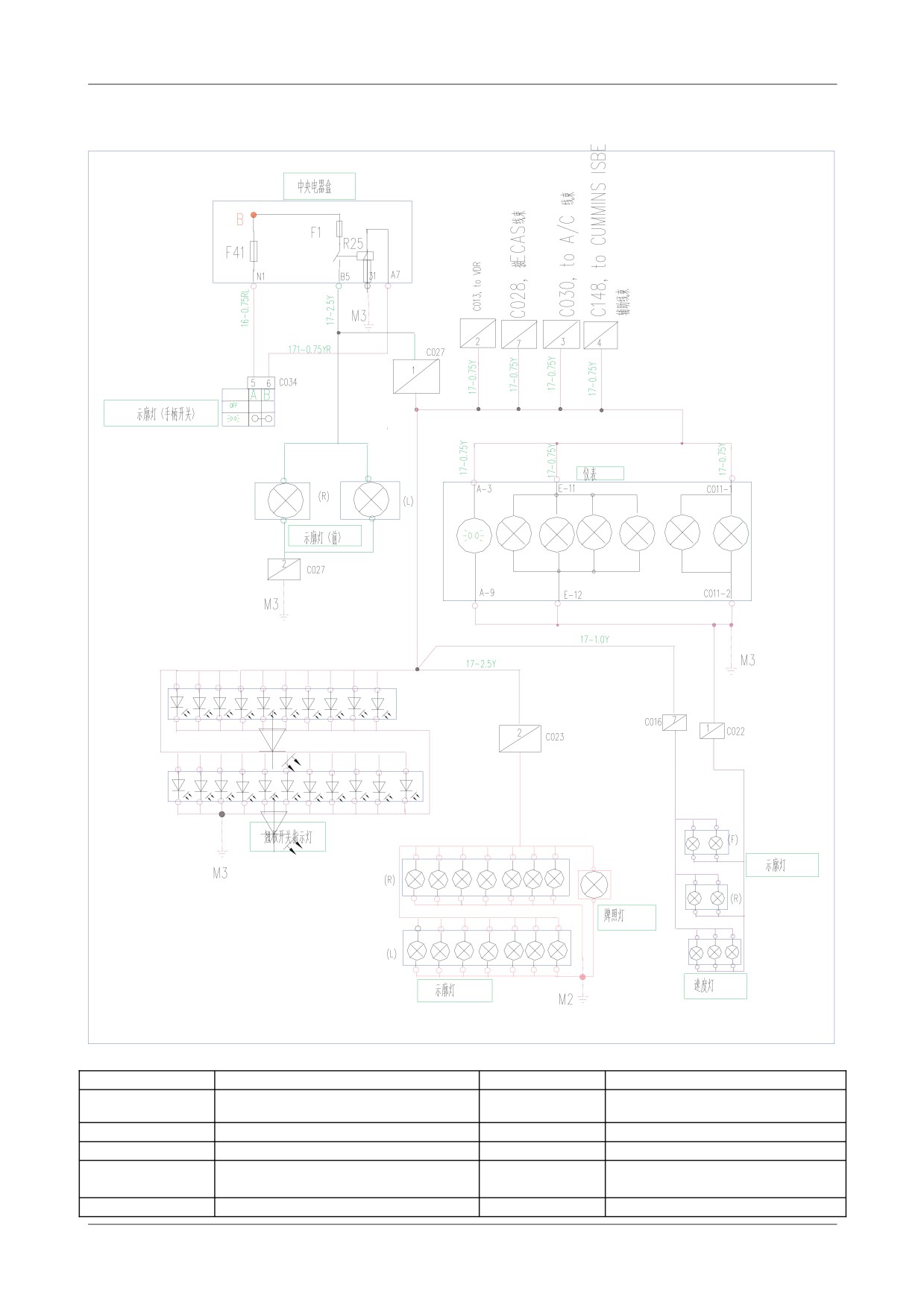

6. Фанарь вида и фонарь номерного знака
中央电器盒
Центральный ящик электроаппарата
示廓灯（前）
Фонарь вида (передний)
接 ECAS 线束
К жгуту ECAS
翘板开关指示灯
Указатель клавишного
выключателя
线束
Пучок проводов
示廓灯
Фонарь вида
辅助线束
Вспомогательный жгут проводов
牌照灯
Фонарь номерного знака
示廓灯（手柄开
Фонарь вида (рычажный
示廓灯
Фонарь вида
выключатель)
关）
仪表
Прибор
速度灯
Лампа скорости
49 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C016，12 针脚
C016, 12 ножка
仪表线束—顶棚线束
Жгут приборов - жгут потолка
C022，6 针脚
C022, 6 ножка
仪表线束—顶棚线束
Жгут приборов - жгут потолка
C023，10 插脚
C023, 10 ножка
仪表线束—后围线束
Жгут проводов приборов - жгут проводов задка
C027，2 针脚
C027, 2 ножка
前围线束—仪表线束
Жгут проводов передка - жгут проводов приборов
C034，8 针脚
C034, 8 ножка
仪表线束—组合开关
Жгут проводов прибора - комбинированный выключатель
2) Позиция детали
Выключатель фонаря вида
50 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

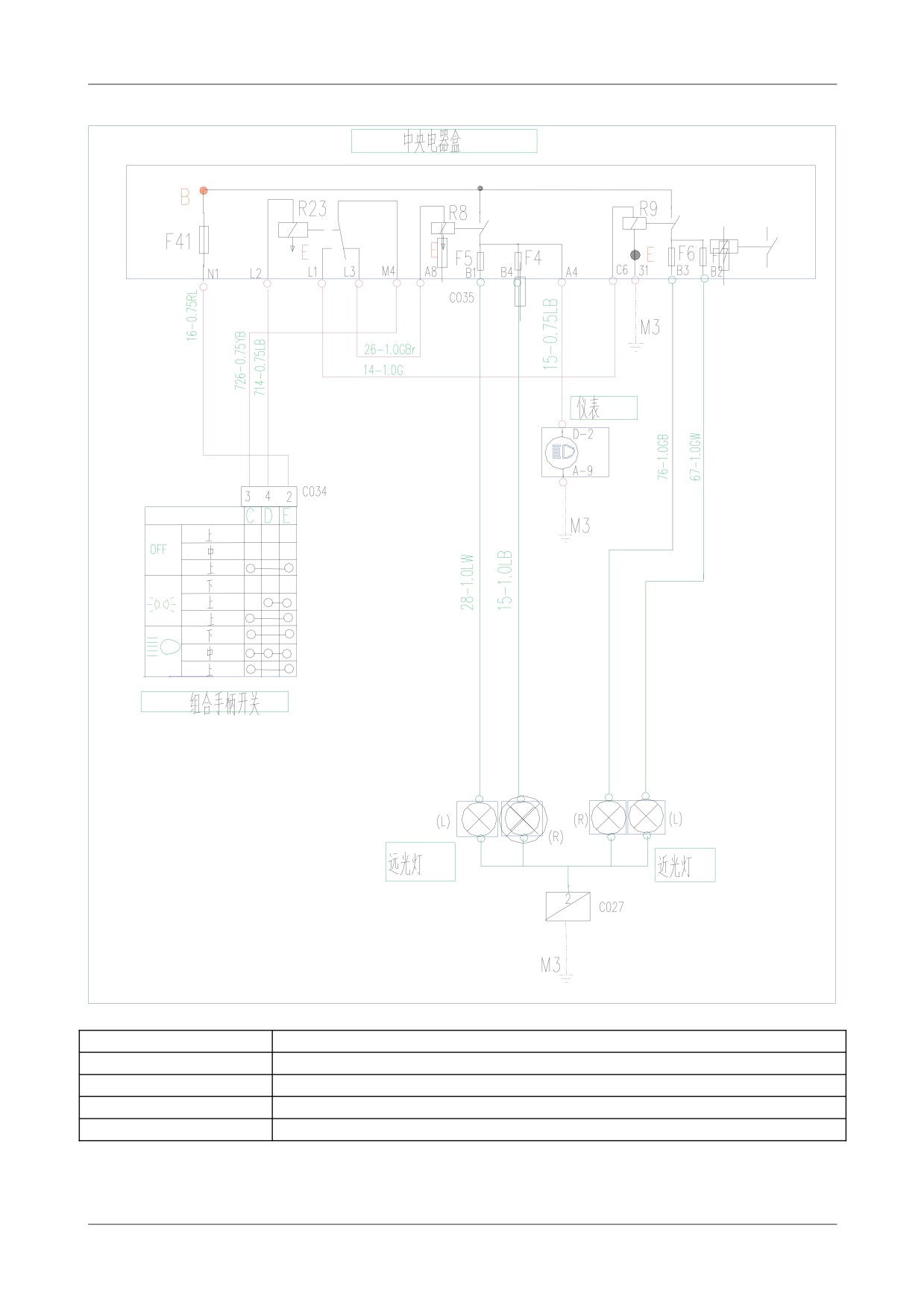

7. Цепь фары
中央电器盒
Центральный ящик электроаппарата
仪表
Прибор
组合手柄开关
Комбинированный рычажный выключатель
远光灯
Фара дальнего света
近光灯
Фара ближнего света
51 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

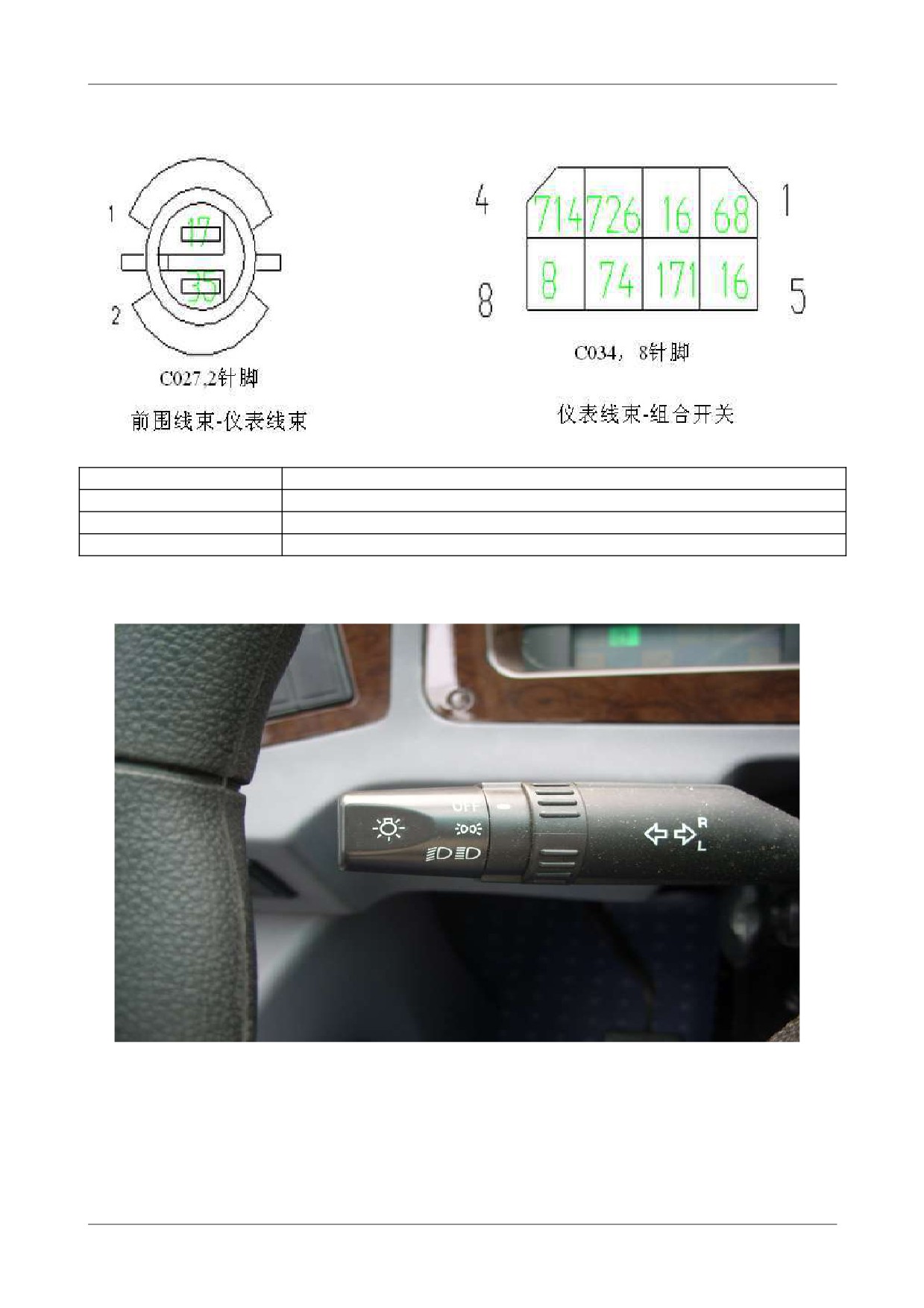

1) Шифр вилки, ножки и жгута проводов
C027，2 针脚
C027, 2 ножка
前围线束—仪表线束
Жгут проводов передка - жгут проводов приборов
C034，8 针脚
C034, 8 ножка
仪表线束—组合开关
Жгут проводов прибора - комбинированный выключатель
2) Позиция детали
Выключатель фары
52 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

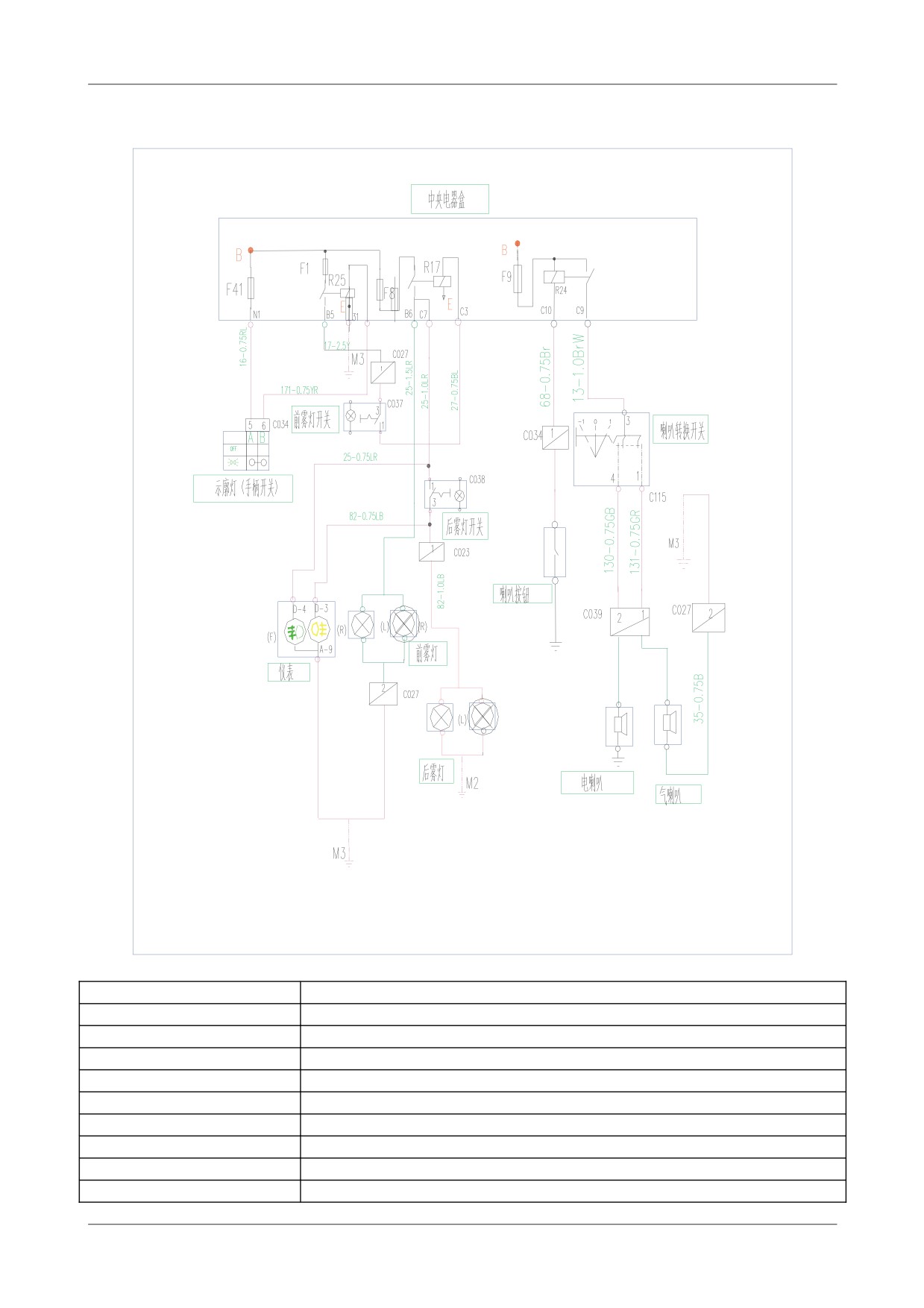

8. Противотуманный фонарь
中央电器盒
Центральный ящик электроаппарата
前雾灯开关
Выключатель переднего противотуманного фонаря
喇叭转换开关
Переключатель гудка
示廓灯（手柄开关）
Фонарь вида (рычажный выключатель)
后雾灯开关
Выключатель заднего противотуманного фонаря
喇叭按钮
Кнопка гудка
前雾灯
Передний противотуманный фонарь
仪表
Прибор
后雾灯
Задний противотуманный фонарь
电喇叭
Электрический звуковой сигнал
53 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
气喇叭
Воздушная горловина
54 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C023，10 针
C023,
10
仪表线束-后围线
Жгут проводов приборов - жгут проводов задка
ножка
脚
束
C027 ， 2 插
C027,
2
前围线束—仪表线
Жгут проводов передка - жгут проводов
ножка
приборов
脚
束
C034 ， 8 针
C034,
8
仪表线束—组合开
Жгут проводов прибора - комбинированный
ножка
выключатель
脚
关
C037 ， 8 针
C037,
8
仪表—前雾灯开关
Выключатель переднего противотуманного
ножка
фонаря
脚
C038 ， 8 插
C038,
8
仪表—后雾灯开关
Прибор - Выключатель заднего
ножка
противотуманного фонаря
脚
2) Позиция детали
Выключатель противотуманного фонаря
A.---Выключатель переднего противотуманного
фонаря
B ---Выключатель заднего противотуманного фонаря
B
AB
Сигнализатор и реле заднего противотуманного фонаря находится
внутри панели приборов возле электродвигателя стеклоочистителя.
55 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

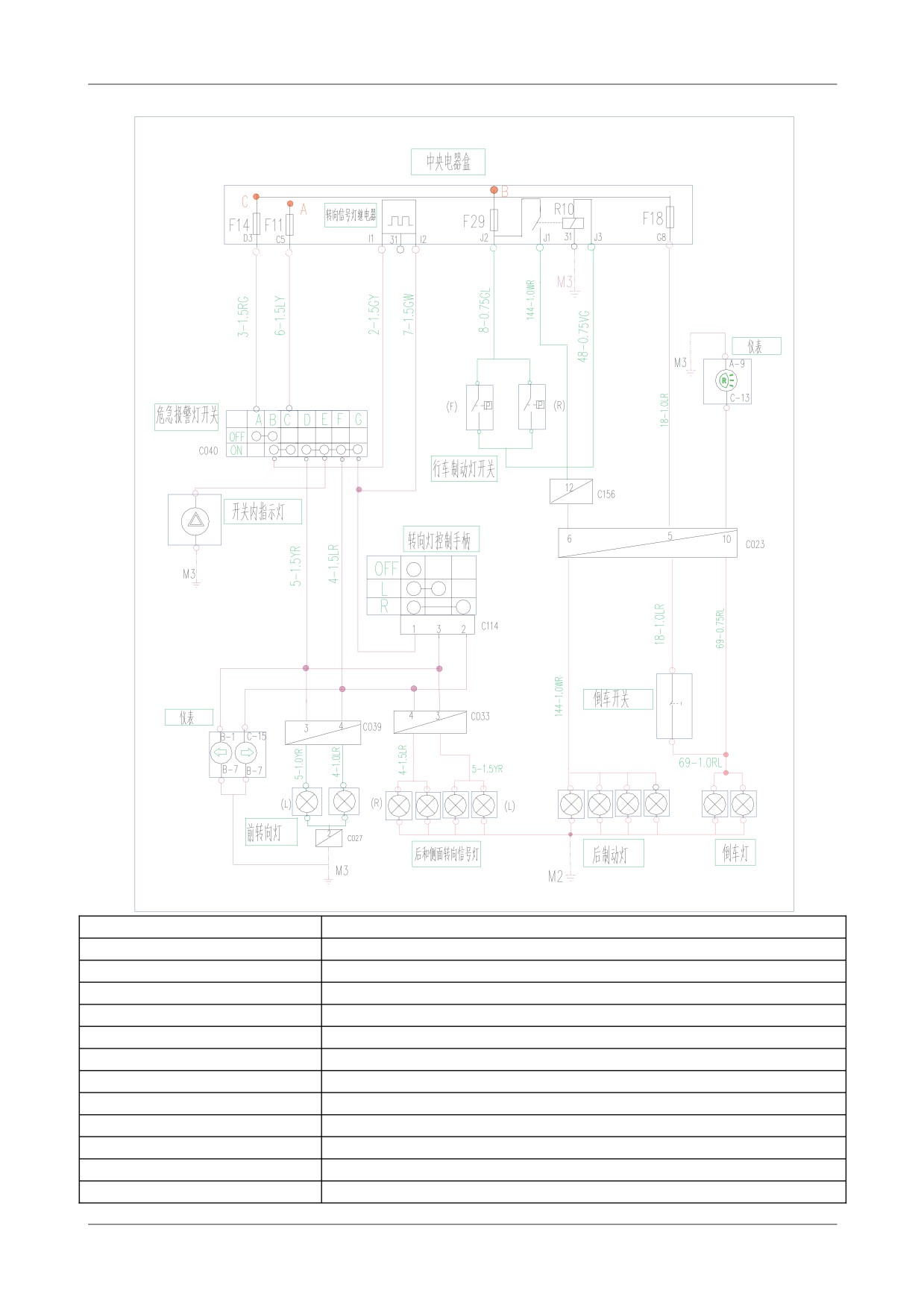

9. Лампа аварийной сигнализации, лампа торможения и резервная лампа
中央电器盒
Центральный ящик электроаппарата
转向信号灯继电器
Реле фонаря сигнала поворота
仪表
Прибор
危急报警灯开关
Выключатель аварийной сигнализации
行车制动灯开关
Выключатель лампы рабочего тормоза
开关内指示灯
Внутренний указатель выключателя
转向灯控制手柄
Рычаг управления фонаря поворота
倒车开关
Выключатель заднего хода
仪表
Прибор
前转向灯
Передний фонарь поворота
后和侧面转向信号灯
Задний и боковий фонарь сигнала поворота
后制动灯
Задний фонарь торможения
倒车灯
Фонарь заднего хода
56 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C023，10 插
C023,
10
仪表线束—后位线
Жгут проводов приборов - жгут проводов
ножка
заднего сидения
脚
束
C027 ， 2 针
C027,
2
前围线束—仪表线
Жгут проводов передка - жгут проводов
ножка
приборов
脚
束
C039 ， 4 针
C039,
4
仪表线束—前围线
Жгут проводов приборов - жгут проводов
ножка
передка
脚
束
C040 ， 8 针
C040,
8
仪表线束—警告灯
Жгут проводов приборов - выключатель лампы
ножка
сигнализации
脚
开关
C114 ，10 针
C114,
10
仪表线束—组合开
Жгут проводов прибора - комбинированный
ножка
выключатель
脚
关
C156，14 针
C156,
14
仪表线束—底盘线
Жгут проводов приборов - жгут проводов
ножка
шасси
脚
束
2) Позиция детали
Выключатель лампы рабочего тормоза
находится на трубопроводе вблизи передней
поперечной балки
Выключатель
задней передачи
находится
вблизи передаточного вала коробки
57 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
передачи
58 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

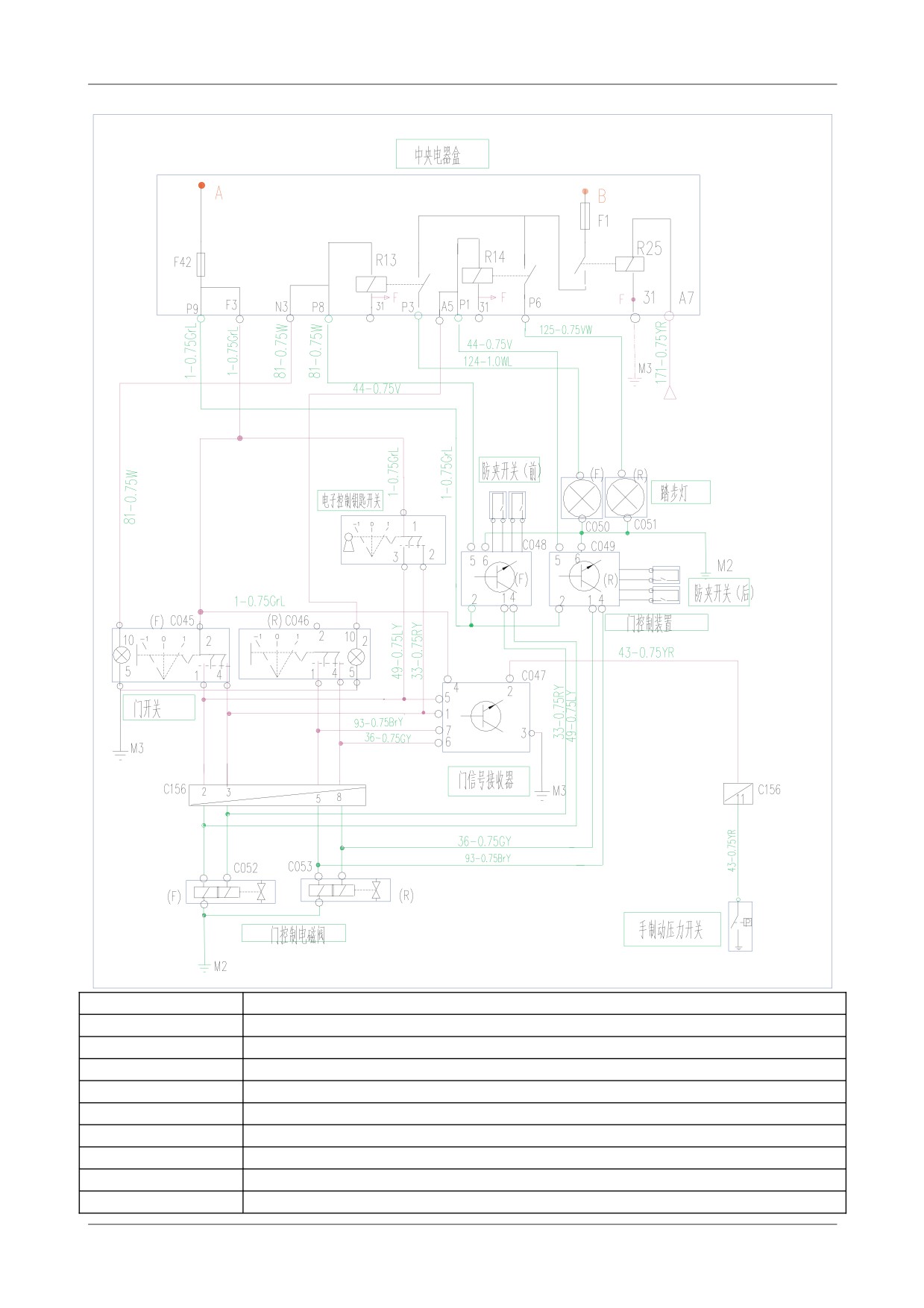

10. Пассажирская дверь
中央电器盒
Центральный ящик электроаппарата
防夹开关（前）
Выключатель против захвата (передний)
电子控制钥匙开关
Выключатель предварительного разогрева электронного управления
踏步灯
Лампа ступенек
防夹开关（后）
Выключатель против захвата (задний)
门控制装置
Контрольный механизм двери
门信号接收器
Приемник сигнала двери
门控制电磁阀
Электромагнитный клапан управления дверью
手制动压力开关
Напорный выключатель ручного тормоза
门开关
Выключатель двери
59 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C045，8+2 针脚
C045, 8+2 ножка
仪表线束—前门开关
Жгут проводов прибора - выключатель передней
двери
C046，8+2 针脚
C046, 8+2 ножка
仪表线束—中门开关
Жгут проводов прибора
- выключатель средней
двери
C047，8 针脚
C047, 8 ножка
仪表线束—门控装置
Жгут проводов приборов - контрольный механизм
двери
C048，6 针脚
C048, 6нажка
底盘线束—前门控制器
Жгут проводов шасси - контроллер передней двери
C049，6 针脚
C049, 6 ножка
底盘线束—中门控制器
Жгут проводов шасси - контроллер средней двери
C050，2 针脚
C050, 2 ножка
底盘线束—前踏步灯
Жгут проводов шасси - передняя лампа ступенек
C051，2 针脚
C051, 2 ножка
底盘线束—后踏步灯
Жгут проводов шасси - задняя лампа ступенек
C52，2+2 针脚
C52, 2+2 ножка
底盘线束—前门电磁阀
Жгут проводов шасси - электромагнитный клапан
передней двери
C053，2+2 针脚
C053, 2+2 ножка
底盘线束—中门电磁阀
Жгут проводов шасси - электромагнитный клапан
средней двери
C054，3 针脚
C054, 3 ножка
仪表线束—门电控钥匙
Жгут проводов приборов
- ключ электронной
системы двери
C156，14 针脚
C156, 14 ножка
仪表线束—底盘线束
Жгут проводов приборов - жгут проводов шасси
2) Позиция детали
Приемник сигналов управления дверью:
находится внутри панели приборов вблизи
переднего ящика управления
электрооборудованием.
Выключатель против захвата: на насосе двери.
60 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
11. Стеклоочиститель
中央电器盒
Центральный ящик электроаппарата
雨刮间歇控制
Контроллер промежутка стеклоочистителя
雨刮控制开关
Выключатель управления стеклоочистителем
雨刮电机
Электродвигатель стеклоочистителя
雨刮水壶电机
Фляга и электродвигателя стеклоочистителя
61 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C014，6 针脚
C014, 6 ножка
仪表线束—雨刮间歇控制器
Жгут проводов приборов - контроллер промежутка стеклоочистителя
C042，6 针脚
C042, 6 ножка
仪表线束—雨刮电机
Жгут проводов приборов - электродвигатель стеклоочистителя
C114，10 针脚
C114, 10 ножка
仪表线束—组合开关
Жгут проводов прибора - комбинированный выключатель
2) Позиция детали
Реле замедленного действия стеклоочистителя находится внутри
панели стеклоочистителя в переднем ящика управления
электрооборудованием.
Водяной насос стеклоочистителя находится во фляге
стеклоочистителя
62 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
12 Электронные часы, ридиоприемник-проигрыватель, VCD (DVD)
中央电器盒
Центральный ящик электроаппарата
CD 碟片更换机
Устройство замены дисков CD
显示屏翻转开关
Выключатель поворачивания дисплея
电子钟
Электронные часы
信号分配器
Распределитель сигналов
信号线
Кабель сигналов
信号线
Кабель сигналов
信号线
Кабель сигналов
转换器
Преобразователь
信号接收器
Приемник сигнала
VCD/DVD 播放器
VCD/DVD проигрыватель
扬声器
Громкоговоритель
63 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C016，12 针脚
C016, 12 ножка
仪表—顶棚线束
Приборы
- жгут проводов
потолка
C017，6 针脚
C017, 6 ножка
顶棚—阅读灯（右）
Потолок
- лампа местного
освещения (правая)
C018，6 针脚
C018, 6 ножка
顶棚—阅读灯线束（左）
Потолок
- жгут лампы
местного освещения (левой)
C020，4 针脚
C020, 4 ножка
仪表线束—顶棚线束
Жгут приборов
- жгут
потолка
C022，6 针脚
C022, 6 ножка
仪表线束—顶棚线束
Жгут приборов
- жгут
потолка
C074 ， C075 ， 2
C074, C075,
2
仪表线束—24V/12V 电压转
Жгут проводов приборов -
ножка
вход
преобразования
针脚
换输入
24V/12V
C077 ， C078 ， 2
C027, C078,
2
仪表线束—24V/12V 电压转
Жгут проводов приборов -
ножка
выход
преобразования
针脚
换输出
24V/12V
C078，8 针脚
C078, 8 ножка
仪表线束-顶棚线束
Жгут приборов
- жгут
потолка
C079 ， C080 ， 2
C079, C080,
2
顶棚线束—前 TV
Жгут проводов потолка
-
ножка
передний TV
针脚
C081，082，2 针
C081,
082,
2
顶棚线束-后
Жгут проводов потолка
-
ножка
задний
脚
C085，3 针脚
C085, 3 ножка
顶棚线束—电子钟
Жгут проводов потолка
-
электронные часы
C088，8 针脚
C088, 8 ножка
仪表线束—VCD/DVD 播放器
Жгут проводов приборов
-
VCD/DVD проигрыватель
2) Позиция детали
Понижающий трансформатор
(24-12V) находится во
64 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
вспомогательной панели приборов
65 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

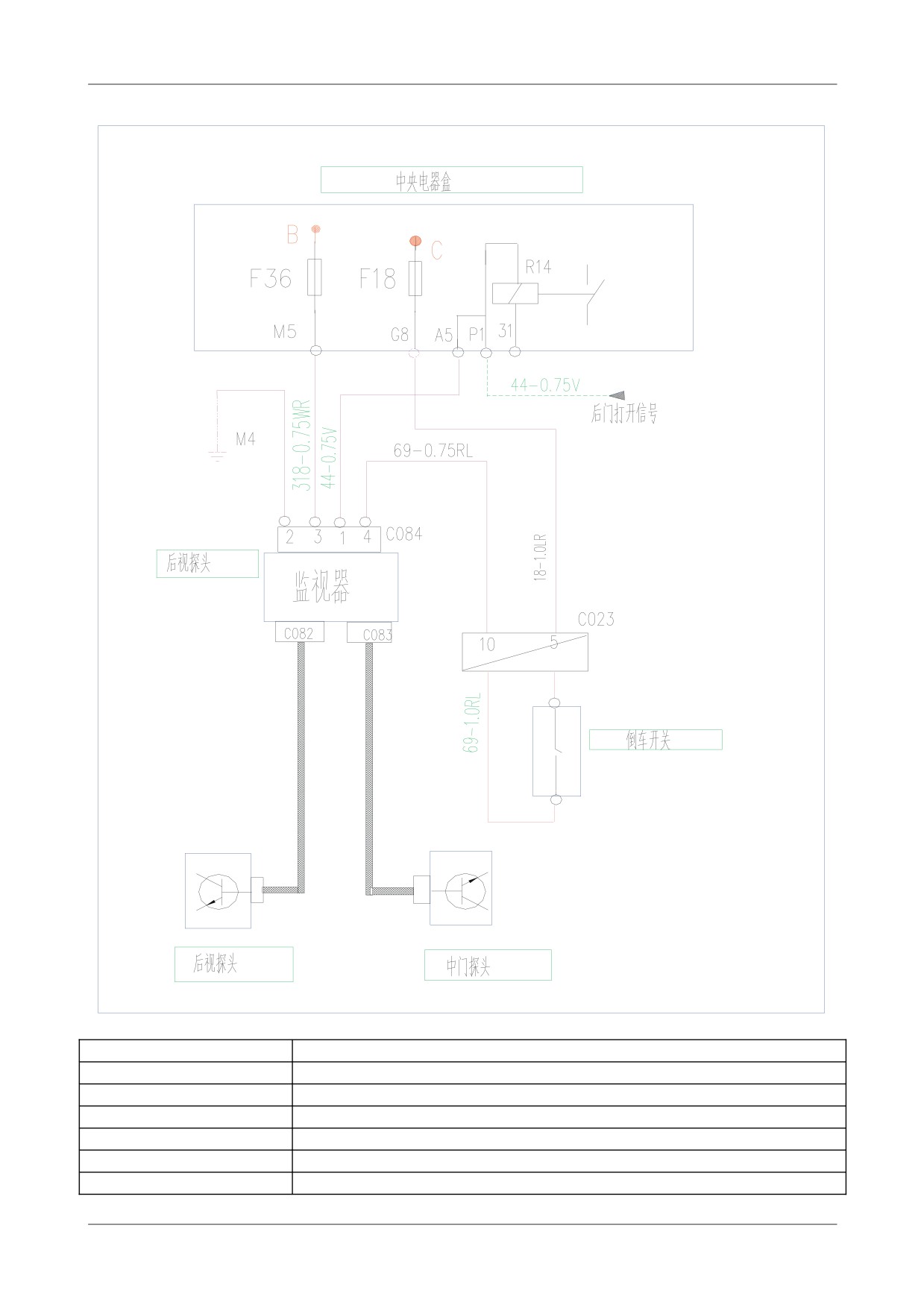

13. Монитор и гудок заденго хода
中央电器盒
Центральный ящик электроаппарата
后门打开信号
Сигнал открытия задней двери
后视探头
Зонд заднего вида
监视器
Монитор
倒车开关
Выключатель заднего хода
后视探头
Зонд заднего вида
中门探头
Зонд средней двери
66 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C023，10 针脚
C023, 10 ножка
仪表线束—后围线束
Жгут проводов приборов - жгут проводов задка
C027，2 针脚
C027, 2 ножка
前围线束—仪表线束
Жгут проводов передка - жгут проводов приборов
C034，8 针脚
C034, 8 ножка
仪表线束—组合开关
Жгут проводов прибора - комбинированный выключатель
C039，4 针脚
C039, 4 ножка
仪表线束-前围线束
Жгут проводов приборов - жгут проводов передка
C083，4 针脚
C083, 4 ножка
后视探头—中门探头信号线
Зонд заднего вида - кабель сигнала зонда средней двери
视频信号
视频信号
视频信号
视频信号
视频信号
Аудио сигналы
接地
Заземление
C084，4 针脚
C084, 4 ножка
仪表—后视探头
Прибор - зонд заднего вида
C115，8 针脚
C115, 8 ножка
仪表线束—喇叭转换开关
Жгут проводов приборов - переключатель гудка
2) Позиция детали
Позиция гудка:
Находится под сидением водителя назади усилителя
руля
67 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Монитор заднего хода
на панели приборов
68 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

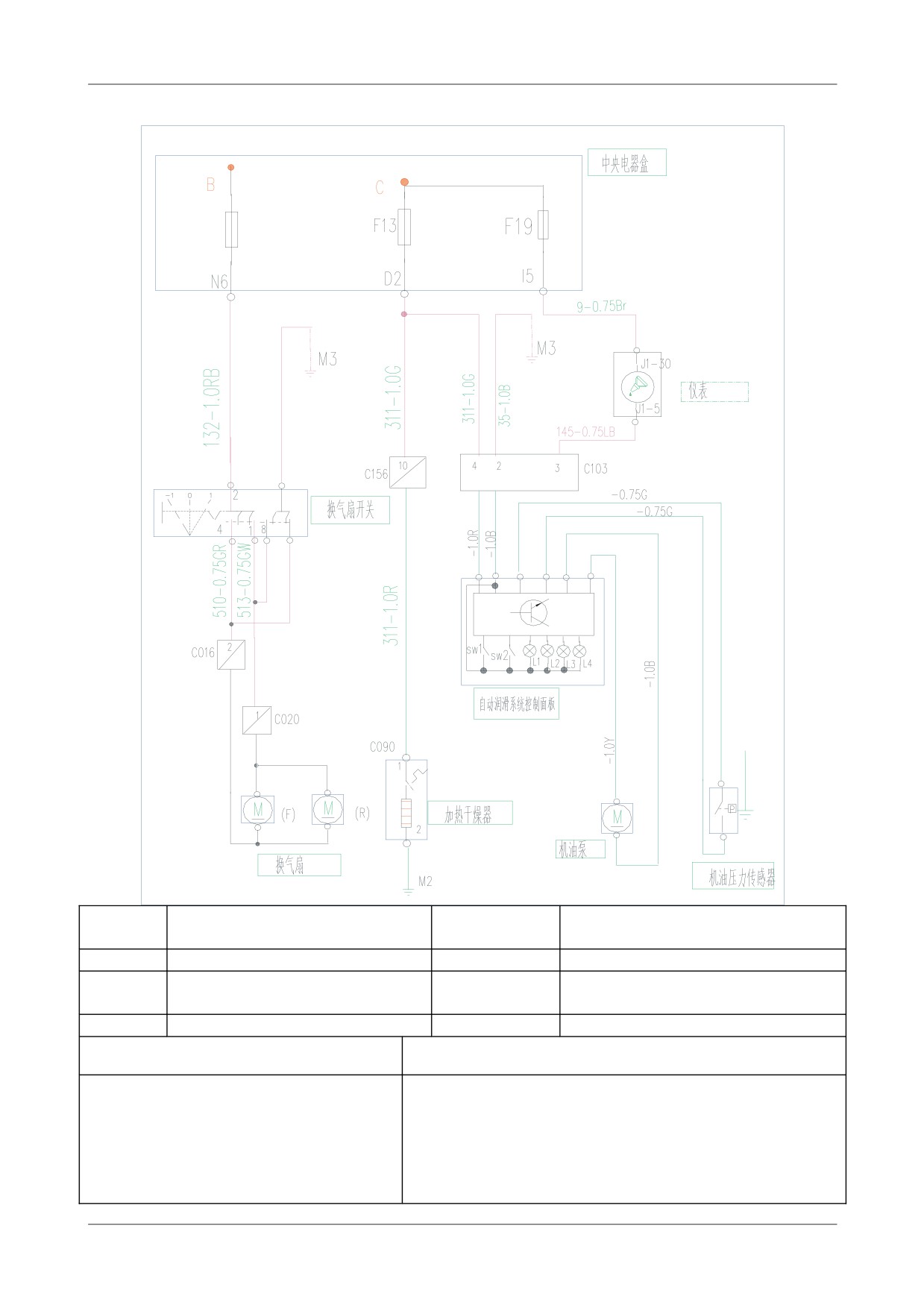

14. Безопасное потолочное окно, нагреватель-сушилка и автоматическая смазка
SW1 :
手动润滑开关
Sw2
：清除故障开关
L1
：故障指示灯
L2
：电源指示灯
L3
：系统正常指示灯
L4 ： 工 作 指 示 灯
中央电器
Центральный ящик
加热干燥器
Нагреватель-сушилка
электроаппарата
盒
仪表
Прибор
机油泵
Насос моторного масла
换气扇开
Выключатель вентилятора
机油压力传感
Датчик давления масла
关
器
换气扇
Вентилятор
自动润滑系统控制面板
Панель управления системы автоматического
смазывания
SW1：手动润滑开关
SW1: выключатель ручного смазывания
SW2: выключатель устранения неисправностей
SW2：清除故障开关
L1: Указательная лампа неисправностей
L1：故障指示灯
L2: указатель источника питания
L2：电源指示灯
L3: Указатель нормальности системы
L3：系统正常指示灯
L4: Указатель работы
L4：工作指示灯
69 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C016，12 针脚
C016, 12 ножка
底盘线束—干燥
Жгут проводов шасси - сушилка
器
仪表线束—顶棚
Жгут приборов
-
C103，4 针脚
C103, 4 ножка
жгут потолка
线束
C022，6 针脚
C022, 6 ножка
仪表—自动润滑
Приборы - система автоматического
смазывания
系统
仪表线束—顶棚
Жгут приборов
-
C156，14 针脚
C156, 14 ножка
жгут потолка
线束
C090,2 针脚
C090, 2 ножка
仪表线束—底盘
Жгут проводов приборов
- жгут
проводов шасси
线束
2) Позиция детали
Выключатель вентилятора потолочного окна
находится на панели приборов
Нагреватель-сушилка находится на воздушной сушилке.
Панель управления системой автоматического
смазывания находится на панели приборов
Программируемый контроллер DKQ-10
Ручное смазывание
Неисправность
70 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Источник питания
Нормально
Работа
Устранение неисправностей
ООО "Санлан Смазочная арматура" в городе
Нинбо
71 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
15. Зеркало заднего вида, зажигалка и противосолнечная занавеска
中央电器盒
Центральный ящик электроаппарата
后视镜开关
Выключатель зеркала заднего вида
后视镜除霜
Дефростер зеркала заднего вида
点烟器
Зажигалка
上升开关
Выключатель подъема
电动后视镜电机
Электродвигатель электрического зеркала заднего хода
后视镜加热
Нагреватель зеркала заднего вида
电动后视镜电机
Электродвигатель электрического зеркала заднего хода
后视镜加热
Нагреватель зеркала заднего вида
电动遮阳帘电机
Электродвигатель электрической противосолнечной занавески 1
72 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C016，12 针脚
C016, 12 ножка
仪表线束—顶棚线束
Жгут приборов - жгут потолка
C106，2 针脚
C106, 2 ножка
仪表线束—倒车监视线束
Жгут проводов приборов - жгут проводов монитора заднего хода
C107，8 针脚
C107, 8 ножка
倒车监视线束—监视器开
Жгут проводов монитора заднего хода - выключатель монитора
关
C108，8 针脚
C108, 8 ножка
仪表线束—遮阳帘开关右
Жгут проводов приборов - выключатель противосолнечной занавески
(правой)
C109，8 针脚
C109, 8 ножка
仪表线束—遮阳帘左
Жгут проводов приборов - противосолнечная занавеска (левая)
2) Позиция детали
C
B
A
Клавишный выключатель находится на панели вспомогательной панели приборов:
73 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
A- выключатель управления зеркалом заднего вида B-выключатель дефростера
C- выключатель подъема/спуска противосолнечной занавески
16 ABS (ASR)
中央电器盒
Центральный ящик электроаппарата
接 CAN 总线
К шине CAN
ASR 和指示灯
ASR и указатель
仪表
Прибор
诊断接口
Интерфейс устройства диагноза
气压控制电磁阀
Электромагнитный клапан управления воздушным давлением
车辆转速传感器
Датчик оборотов автобуса
74 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C092 ， 3 针
C092, 3 ножка
C095，2 针脚
C095, 2 ножка
脚
仪表线束—
Жгут проводов приборов -
ABS 线束—ABS 故障灯
Жгут проводов ABS
-
жгут проводов ABS
указатель неисправностей
ABS 线束
ABS
C093 ， 16
C039, 16 ножка
C096，2 针脚
C096, 2 ножка
针脚
ABS 线束—
Жгут проводов ABS
-
ABS 线束-CAN 总线
Жгут проводов ABS - шина
интерфейс диагноза
CAN
诊断接口
C094 ， 1 针
C094, 1 ножка
输
入
阀
Входной клапан A1, A2, A3,
A8
脚
A1，A2，A3，A8
底盘线束—
Жгут проводов шасси - жгут
C098，99，100，101，
C098, 99, 100, 101, 3 ножка
проводов ABS
ABS 线束
3 针脚
线束号
Номер жгута проводов
ABS 电磁阀接头
Соединитель
электромагнитного
клапана ABS
插脚号
Номер ножки
输
出
阀
Выходной клапан A4, A5,
A6, A9
A4，A5，A6，A9
接地
Заземление
2) Позиция детали
ABS ECU: вспомогательная панель приб
ABS на
поперечной
балке
моста
электромагнитного клапана .
оров
Датчик скорости вращения колес: на
ст, 91 листов
ободах колес
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
17 Ретардер электрического вихревого ретардера (TELMA)
缓 速器控制单 元
中央电器盒
Центральный ящик электроаппарата
速度信号
Сигнал скорости
离合器开关（-）
Выключатель сцепления (-)
仪表
Прибор
行车制动压力开关
Напорный выключатель рабочего тормоза
后制动灯
Задний фонарь торможения
缓速器控制单元
Блок управления ретардера
电源机械开关
Механический выключатель источника питания
继电器控制单元
Блок управления реле
缓速器电缆（+）
Кабель редартера (+)
电池
Аккумулятор
缓速器
Редартер
制动档位选择手柄
Рычаг выбора передачи тормоза
缓速器电缆（-）
Кабель редартера (+-)
76 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C023 ， 10
C023,
10
仪表线束—后围线
Жгут проводов приборов
- жгут проводов
ножка
задка
针脚
束
C094 ， 1 针
C094, 1 ножка
底盘线束—ABS 线
Жгут проводов шасси - жгут проводов ABS
脚
束
C124 ， 6 针
C124, 6 ножка
缓速器线束—控制
Жгут проводов ретардера
- контрольный
рычаг
脚
手柄
C125 ， 6 针
C125, 6 ножка
仪表线束—缓速器
Жгут проводов приборов
- жгут проводов
ретардера
脚
线束
C162 ， 10
C162,
10
缓速器线束—控制
Жгут проводов ретардера
- контрольный
ножка
механизм
针脚
装置
C156 ， 14
C156,
14
仪表线束—底盘线
Жгут проводов приборов
- жгут проводов
ножка
шасси
针脚
束
2) Позиция детали
Контрольный механизм ретардера
Напорный
выключатель
ретардера
находится в панели приборов вблизи
дефростера
:
Релейный
контроллер
ретардера
и
генеральный выключатель ручного источника
питания: находится в отсеке аккумулятора.
Внимание! Как обычно, релейный контроллер
ретардера и генеральный выключатель
стов
ручного источника питания: устанавливаестя в
отсеке аккумулятора.
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
18. Дефростер и генератор теплого воздуха
中央电器盒
Центральный ящик электроаппарата
散热器风机
Вентилятор радиатора
整车电源控制开
Контрольный выключатель питания
水泵
Водяной насос
общего автобуса
关
暖风控制开关
Выключатель управления теплым
主电机
Главный
воздухом
электродвигатель
除霜机开关
Выключатель дефростера
火花塞
Свеча зажигания
司机散热器开关
Выключатель радиатора у водителя
燃油注射电
Электромагнитный
клапан для инжекции
磁阀
топлива
散热器风速控制
Выключатель управления скоростью
水温传感器
Датчик температуры
воздуха радиатора
воды
开关
除霜风机
Вентилятор дефростера
过热传感器
Датчик перегревания
78 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
暖风控制单元
Блок управления теплым воздухом
点火传感器
Датчик зажигания
79 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C126 ， 6 针
C126,
6
暖风线束—控制装置
Жгут проводов генератора теплого воздуха
ножка
- контрольный механизм
脚
C127 ， 6 针
C127,
6
暖风线束—暖风控制开
Жгут проводов генератора теплого воздуха
ножка
- контрольный выключатель теплого
脚
关
воздуха
C128 ， 8 针
C128,
8
暖风线束—风机开关 I
Жгут проводов генератора теплого воздуха
ножка
- выключатель вентилятора I
脚
C129 ， 8 针
C129,
8
暖风线束—风机开关 II
Жгут проводов генератора теплого воздуха
ножка
- выключатель вентилятора II
脚
C130 ， 8 针
C130,
8
暖风线束—驾驶员风机
Жгут проводов генератора теплого воздуха
ножка
- выключатель вентилятора водителя
脚
开关
C131 ， 3 针
C131,
3
暖风线束—风机 1
Жгут проводов генератора теплого воздуха
ножка
- вентилятор 1
脚
C132 ， 3 针
C132,
3
暖风线束—风机 2
Жгут проводов генератора теплого воздуха
ножка
- вентилятор 2
脚
C133 ， 3 针
C133,
3
暖风线束—驾驶员风机
Жгут проводов генератора теплого воздуха
ножка
- вентилятор водителя
脚
C152 ， 8 针
C152,
8
仪表线束—除霜机开关
Жгут проводов прибора
- выключатель
ножка
дефростера
脚
C153 ， 4 针
C153,
4
仪表线束—除霜机电机
Жгут проводов прибора - электродвигатель
ножка
дефростера
脚
2) Позиция детали
A
B
C
D
E
80 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
Позиция клавишного выключателя
A - выключатель водяного насоса теплого воздуха B - выключатель теплого воздуха
C, D - выключатель радиатора; E - выключатель дефростера
Внимание: выключатели автобуса разного типа имеют разные позиции.
81 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
19 ECAS (Пневматическая подвеска электронного управления)
ECAS ECU
中央电器盒
Центральный ящик электроаппарата
速度信号
Сигнал скорости
行车制动开关
Выключатель рабочего торможения
灯开关
Выключатель фонарей
高度 I/II 开关
Выключатель высоты I/II
正常高度/侧跪开关
Нормальная высота/выключатель
上升/下降开关
Выключатель подъема/спуска
高度/侧跪指示灯
Указатель высоты/опрокидывания
警告/故障灯
Лампа сигнализации/неисправностей
组合电磁阀
Комбинированный электромагнитный клапан
高度传感器
Датчик высоты
空气压力开关
Воздушный напорный выключатель
82 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

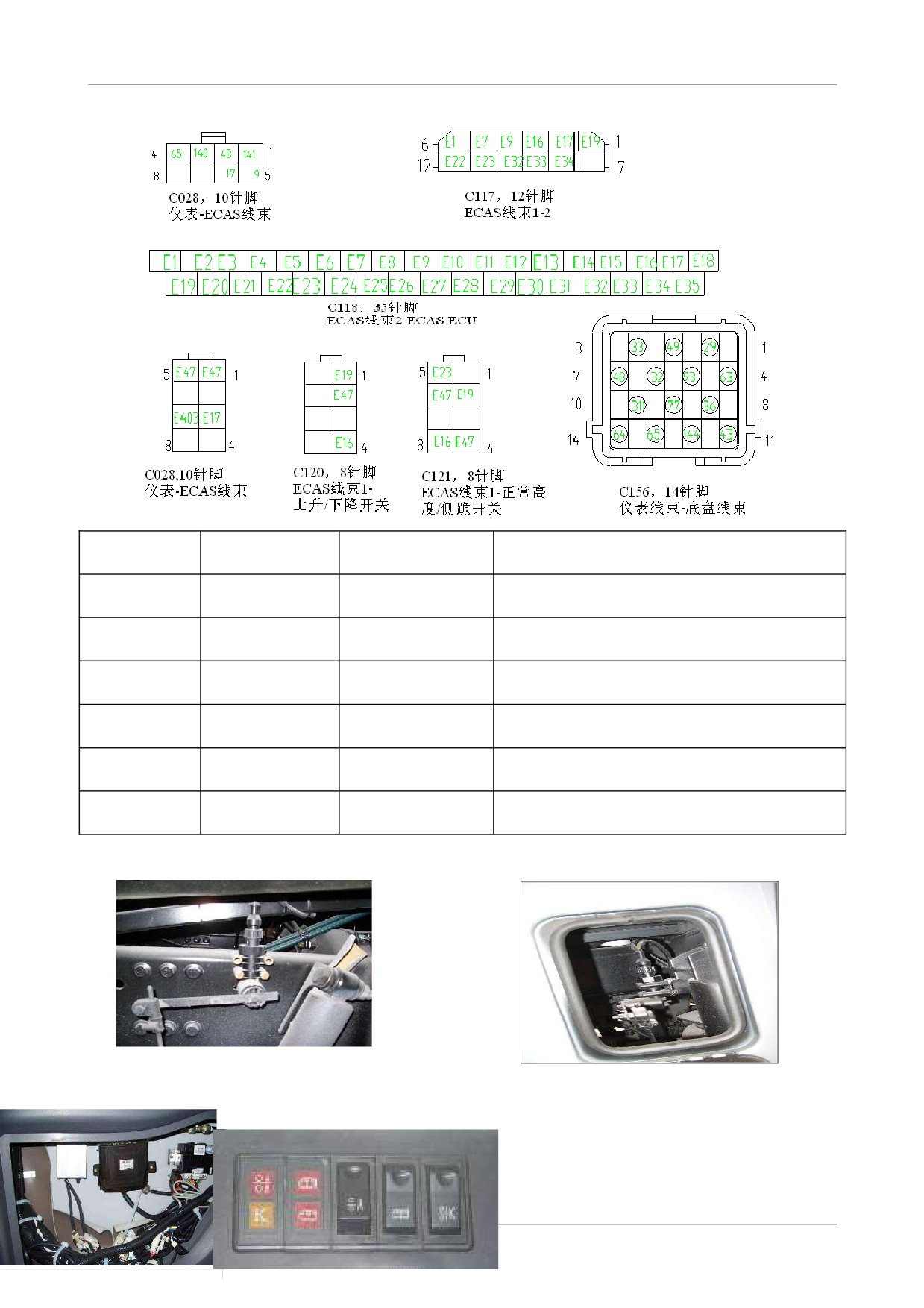

1) Шифр вилки, ножки и жгута проводов
C028 ， 10 针
C028, 10 ножка
仪表—ECAS 线束
Приботы - жгут проводов ECAS
脚
C117 ， 12 针
C117, 12 ножка
ECAS 线束 1-2
Жгут проводов ECAS 1-2
脚
C118 ， 35 针
C118, 35 ножка
ECAS 线 束 2—
Жгут проводов ECAS 2 - ECAS ECU
脚
ECAS ECU
C028 ， 10 针
C028, 10 ножка
仪表—ECAS 线束
Приботы - жгут проводов ECAS
脚
C120，8 针脚
C120, 8 ножка
ECAS 线 束 1— 上
Жгут проводов ECAS
1
- выключатель
подъема/спуска
升/下降开关
C121，8 针脚
C121, 8 ножка
ECAS 线 束 1— 正
Жгут проводов ECAS
1-- Нормальная
высота/выключатель
常高度/侧跪开关
C156 ， 14 针
C156, 14 ножка
仪表线束—底盘线
Жгут проводов приборов - жгут проводов
шасси
脚
束
2) Позиция детали
Передний датчик высоты установлен на
поперечной балке передногоНа двух сторонах заднего моста
установлен датчик высоты по каждой
стороне соответственно
83 лист, 91 листов
ECAS ECU находится внутрисигнализации часто находится на
вспомогательной панели при вспомогательной панели приборов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

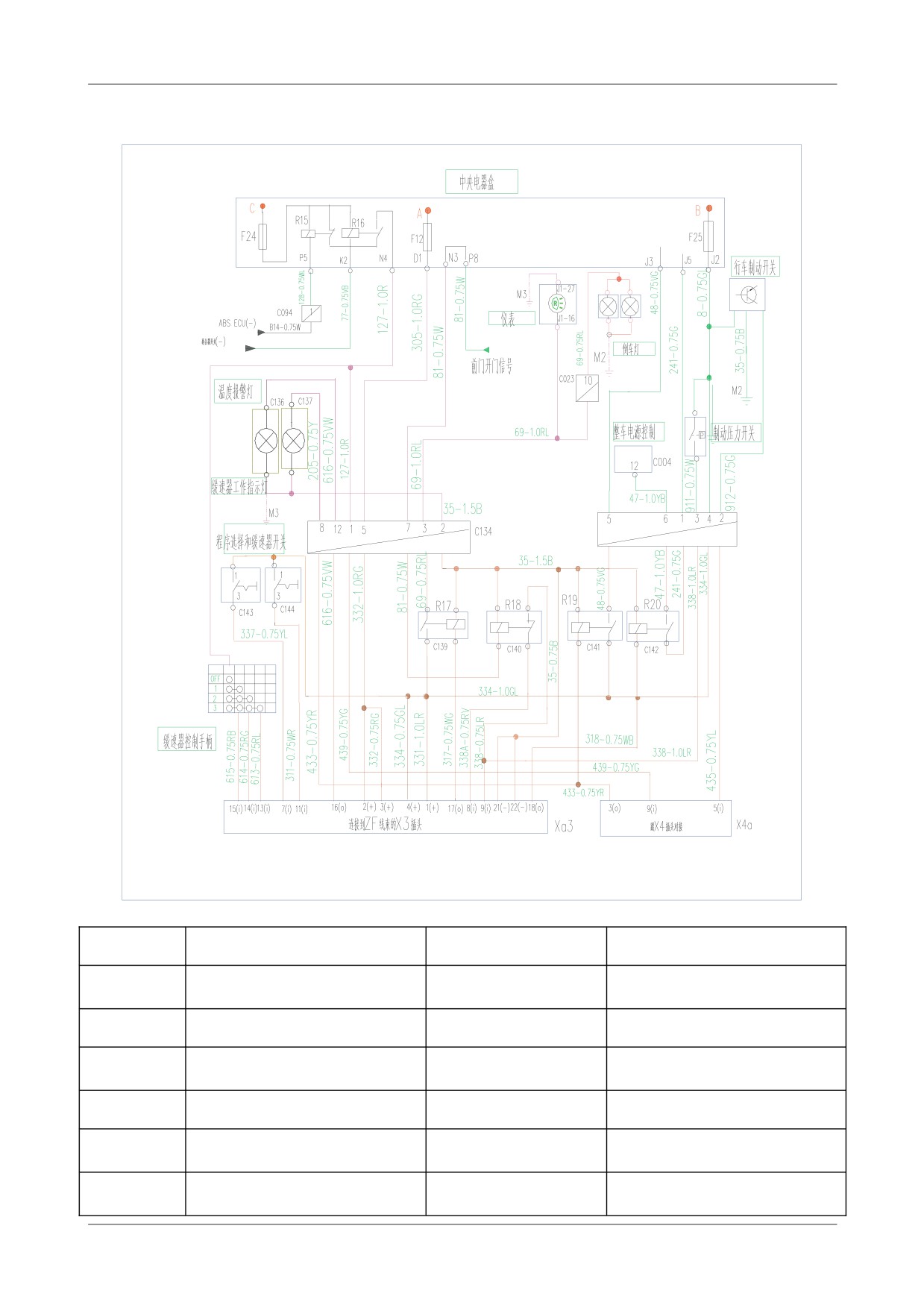

20 Цепь управления автоматической коробкой передачи (ZF ECOMAT2)
中央电器盒
Центральный ящик
整车电源控制
Управление питанием
электроаппарата
общего автобуса
行车制动开
Выключатель рабочего
制动压力开关
Выключатель тормозного
торможения
давления
关
仪表
Прибор
缓速器工作指示灯
Контрольная лампа работы
редартера
离合器开关
Выключатель сцепления (-)
程序选择和缓速器开关
Выключатель выбора
программы и ретардера
（-）
倒车灯
Фонарь заднего хода
缓速器控制手柄
Рычаг управления
ретардера 1
温度报警灯
Лампа сигнализации
连接到 ZF 线束的 X3
Вилка X3 к жгуту проводов
температуры
ZF
插头
前门开门信
Сигнал открытия передней
跟 X4 插头对接
Соединяется с вилкой X4
двери
号
84 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C134，4 针脚
C134, 4 ножка
仪表—变速箱线束
Прибор - жгут проводов коробки передачи
C135，6 针脚
C135, 6 ножка
底盘—变速箱线束
Шасси - жгут проводов коробки передачи
C143，8 针脚
C143, 8 ножка
ZF 变速箱线束—程序选择开关
Жгут коробки передачи ZF - выключатель выбора программы
C144，8 针脚
C144, 8 ножка
ZF 变速箱线束—缓速器工作开关
Жгут коробки передачи ZF - выключатель работы ретардера
2) Позиция детали
Выключатель ретардера и выключатель выбора находится возле
панели приборов
A - Выключатель редартера
A
B - выключатель выбора
B
Выключатель рабочего тормоза установлен на главном
клапане тормоза
Напорный выключатель тормоза находится на
трубопроводе торможения.
85 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

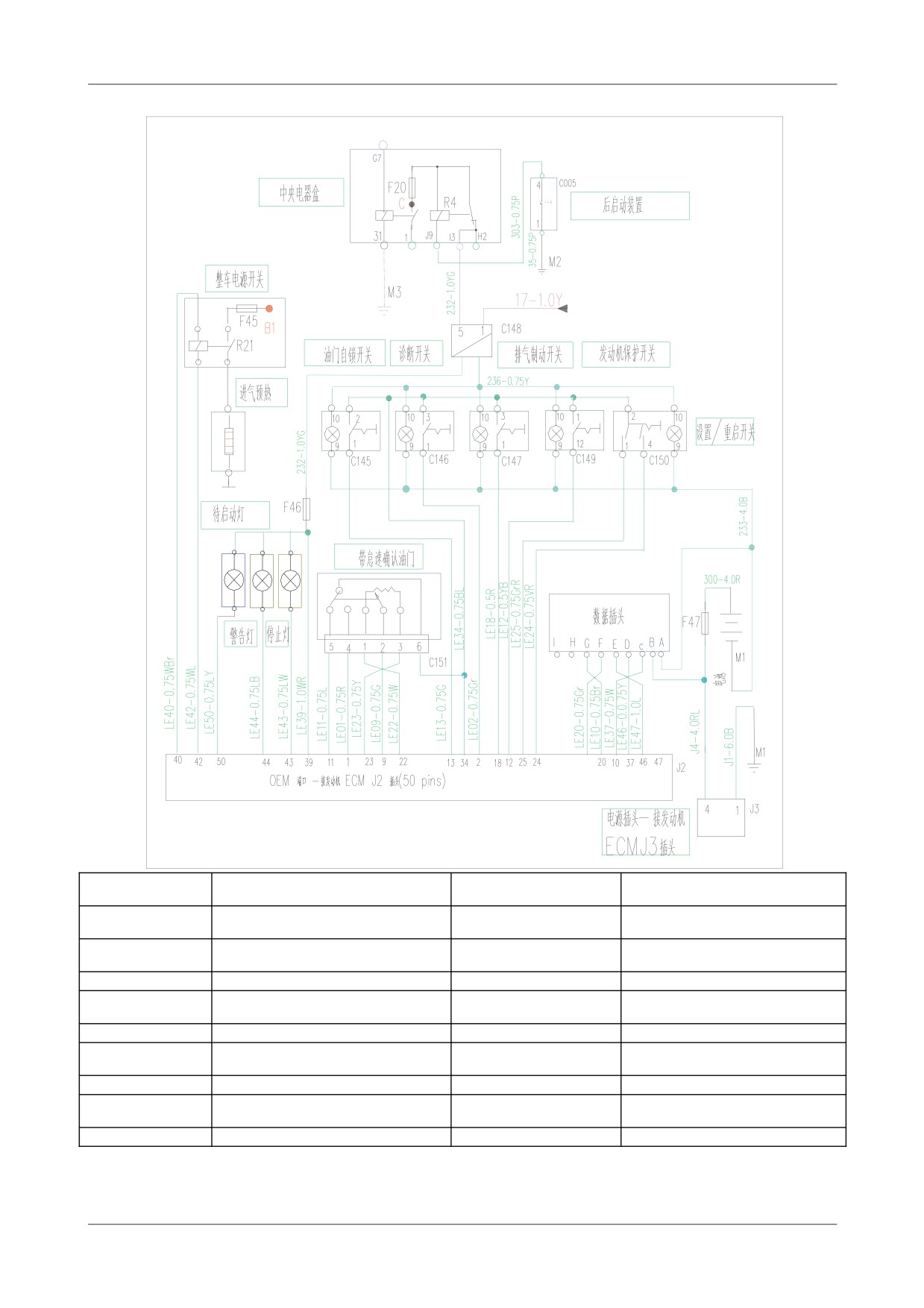

21 Цепь управления двигателем (ISLE, ISBE)
中央电器盒
Центральный
ящик
待启动灯
Лампа ожидания запуска
электроаппарата
后启动装置
Задний пусковой механизм
带怠速确认油门
Заслонка с утверждением
холостого хода
整车电源开关
Выключатель источника питания
数据插头
Вилка данных
общего автобуса
进气预热
Подогревание впускного воздуха
警告灯
Лампа сигнализации
油门自锁开关
Переключатель заслонки
с
停止灯
Лампа остановки
фиксацией положения
诊断开关
Выключатель диагноза
电池
Аккумулятор
排气制动开关
Выключатель
торможения
端口--接发动机
Интерфейс - к двигателю
выпуском воздуха
发动机保护开关
Выключатель защиты двигателя
插头
Вилка
设置/重启开关
Выключатель настройки/сброса
电源插头—接发动机
Вилка источника питания - к
двигателю
插头
Вилка
86 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

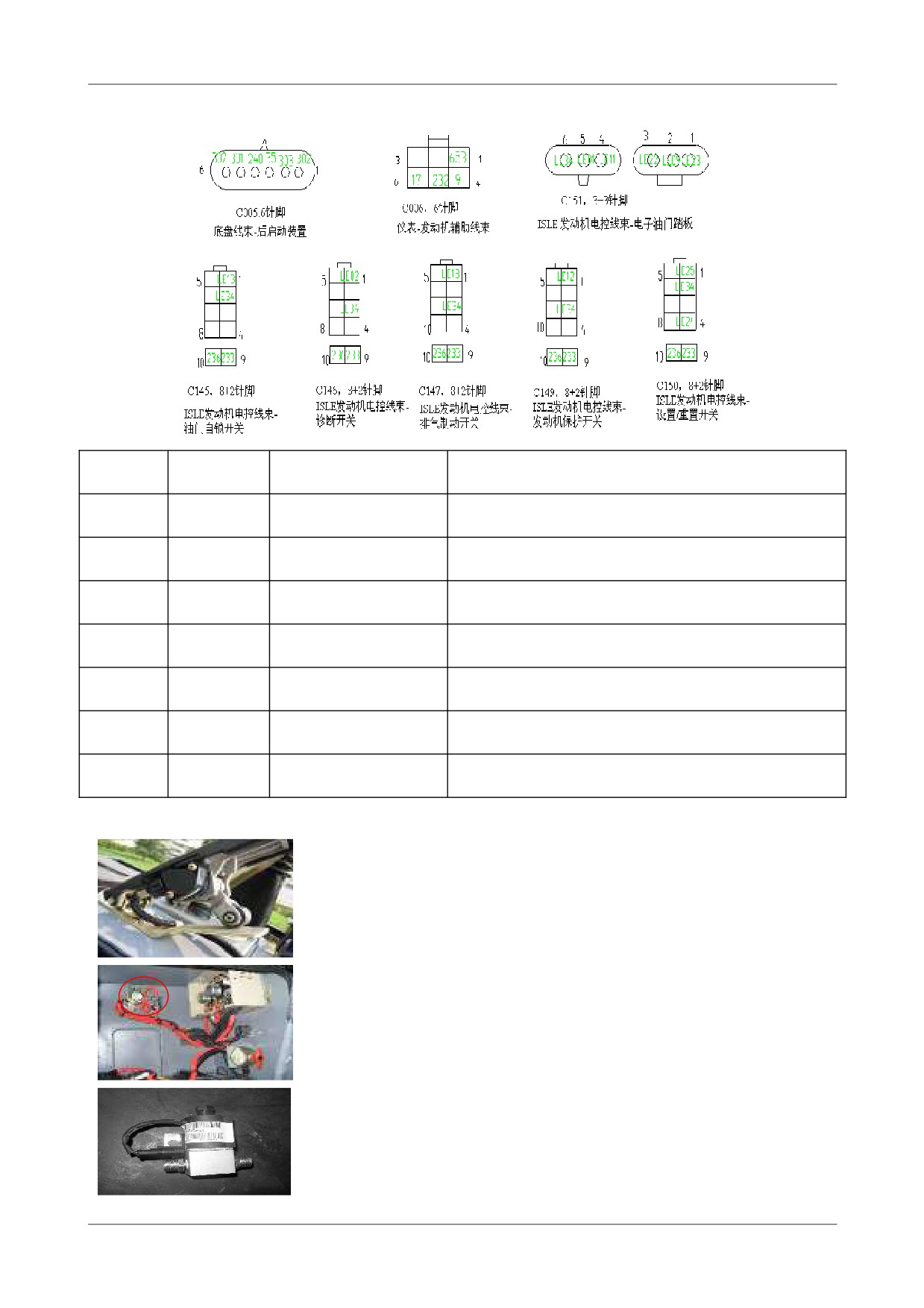

1) Шифр вилки, ножки и жгута проводов
C005 ， 6
C005,
6
底盘线束—后启动装
Жгут проводов шасси
- задний пусковой
ножка
механизм
针脚
置
C006 ， 6
C006,
6
仪表—发动机辅助线
Прибор
-
вспомогательный жгут проводов
ножка
двигателя
针脚
束
C151 ， 3
C151,
3+3
ISLE 发动机电控线束
Жгут электронного управления двигателм ISLE -
ножка
педаль электронной заслонки
+3 针脚
—电子油门踏板
C145 ， 8
C145,
8+2
ISLE 发动机电控线束
Жгут электронного управления двигателм ISLE -
ножка
выключатель заслонки с фиксаацией положения
+2 针脚
—油门自锁开关
C146 ， 8
C146,
8+2
ISLE 发动机电控线束
Жгут электронного управления двигателм ISLE -
ножка
выключатель диагноза
+2 针脚
—诊断开关
C147 ， 8
C147,
8+2
ISLE 发动机电控线束
Жгут электронного управления двигателм ISLE -
ножка
выключатель моторного тормоза-замедлителя
+2 针脚
—排气制动开关
C149 ， 8
C149,
8+2
ISLE 发动机电控线束
Жгут электронного управления двигателм ISLE -
ножка
выключатель защиты двигателя
+2 针脚
—发动机保护开关
C150 ， 8
C150,
8+2
ISLE 发动机电控线束
Жгут электронного управления двигателм ISLE -
ножка
выключатель настройки/сброса
+2 针脚
—设置/重置开关
2) Позиция детали
Датчик заслонки находится под
педалью заслонки
Предохранитель подогрева впускного воздуха и реле находится в
отсеке аккумулятора
Находится на правой главной рамке электромагнитного клапана
моторного тормоза-замедлителя возле коробки передачи.
87 лист, 91 листов
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
22. Кондиционер
中央电器盒
Центральный ящик электроаппарата
控制面板电源
Источник питания на панели управления
发电机励磁
Возбуждение генератора
中速
Средняя скорость
高速
Высокая скорость
制冷控制
Управление охлаждением
高低压力传感器
Датчик высокого/низкого давления
除霜温度传感器 1
Датчик температуры дефростера 1
除霜温度传感器 2
Датчик температуры дефростера 2
接地
Заземление
空调控制面板
Панель управления кондиционера
蒸发器风机 1-6
Вентилятор испарителя 1-6
可调电阻
Регулируемое сопротивление
控制面板电源
Источник питания на панели управления
发电机励磁
Возбуждение генератора
中速
Средняя скорость
高速
Высокая скорость
制冷控制
Управление охлаждением
高低压力传感器
Датчик высокого/низкого давления
除霜传感器
Датчик дефростера
除霜传感器
Датчик дефростера
温度传感器
Датчик температуры
高低压开关
Выключатель высокого/низкого давления
新风电机控制
Управление электродвигателя свежего воздуха
新风电机
Электродвигатель свежего воздуха
励磁线束
Жгут возбуждения
低压传感器
Датчик низкого давления
高压开关
Выключатель высокого напряжения
压缩机电磁离合器
Электромагнитная муфта компрессора
冷凝器
Конденсатор
发动机
Двигатель
电源电缆
Кабель источника питания
电容
Конденсатор
电池
Аккумулятор
整车电器控制
Управление электрооборудованием общего автобуса
发电机
Генератор
可调电阻 1-3
Регулируемое сопротивление 1-3
可调电阻 4-6
Регулируемое сопротивление 4-6
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

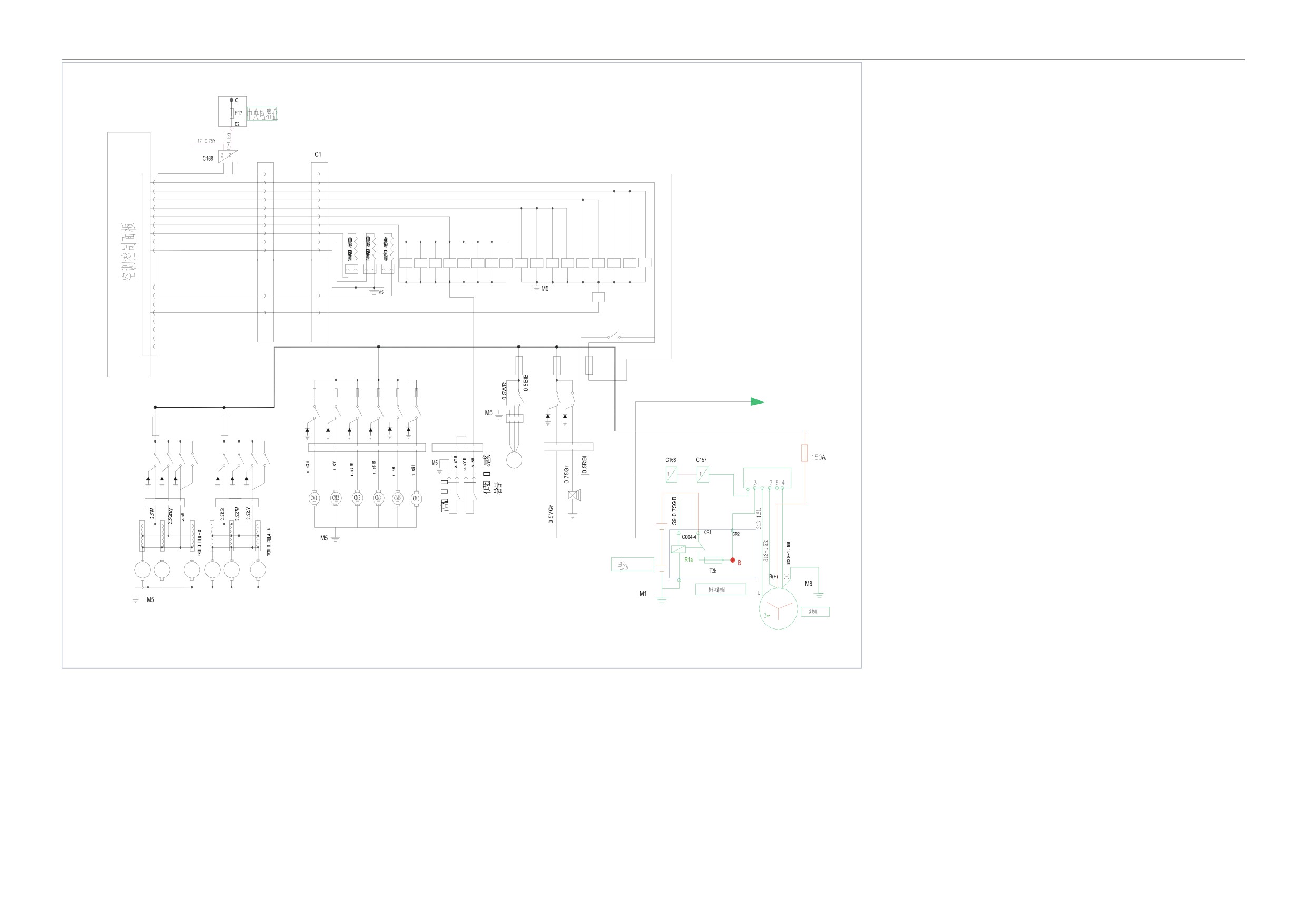

11
0.5 R
11
D+
控制面板电 源
I NG/0. 5
1
0.5 R Y
1
控制面板电 源
FC
发 电 机励磁
L/0. 5
4
0.5 Y
4
发 电 机励磁
M
M/0. 5
3
0.5 O
3
中速
中速
H
高速
H/0. 5
2
0.5 B L
2
高速
CL
1CL/0. 5
8
8
制冷控制
0.5 B lW
制冷控制
HLP
1P/0. 5
0.5V
高低压 力传 感器
高低压 力传 感器
9
9
RT1
1S/0.5
6
0.5 w
6
R
T1
RT2
RT0
除霜温度传 感器1
RT2
1S/0. 5
12
0.5 g ra y
12
除霜温度传 感器2
GND
接地
1CH/0. 5
7
0.5B
7
t °
t °
86
86
86
86
86
86
86
86
86
86
86
86
86
86
86
86
86
K18
K17
K16
k15
K14
K
13
K12
K11
K8
K7
K6
K5
K4
K3
K2
K1
K9
85
85
85
85
85
85
85
85
85
85
85
85
85
85
85
85
85
RT0
return air TEMP,sensT/0
.5
5
0.5Gr
5
85
HLP1
K10
高低压 开 关 （HLP1）
86
XF
fresh air control(+)
NF/0.5
10
0.5RW
10
新风 电 机控制（XF）
K9
30
87
I NG
F5/5A
F4/10A
F3/5A
65
F6/15A
F7/15A
F8/15A
F9/15A
F10/15A
F11/15A
30
30
30
66
67
68
69
70
71
K10
K11
K12
310-0. 75 v
30
30
30
30
30
30
0.5 B
87
87
87
发
动
机 ECU
K13
K14
K15
K16
K17
K18
87
87
87
87
87
87
40I
52
53
F1/40A
F2/40A
电
源电 缆
35
36
C4
41
43
44
46
42
47
50
50
9A
C5
63
61
64
I NG
C6
30
30
30
30
30
30
30
30
K1
K3
K5
K6
K2
K4 K7
K8
M
87
87
87
87
87
87
87
94-1. 5Y
新风 电 机
励磁线 束
电
容
压 缩 机电 磁离合
C167
器
C2
23
22
21
33
32
31
C3
1
1
11-1.5R
H
P1
LP1
low
Low
midst
midst
冷凝器 1 - 6
High
High
VM1
VM2
VM3
VM4
VM5
VM6
蒸发 器风 机1-6
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M
1) Шифр вилки, ножки и жгута проводов
C154，1 针脚
C154, 1 ножка
底盘线束-A/C 线
Жгут проводов шасси - жгут проводов A/C
束
C157 ， 14 针
C157,
14
仪表线束—底盘线
Жгут проводов приборов - жгут проводов
ножка
шасси
脚
束
C167，1+4 针
C167,
1+4
A/C 发电机—电容
Генератор A/C - конденсатор
ножка
脚
C168，3 针脚
C168, 3 ножка
仪表线束—A/C 线
Жгут проводов приборов - жгут проводов A/C
束
2) Позиция детали
Конденсатор кондиционера находится в правом
заднем отсеке автобуса
Ящик управления электрообордованием
кондиционера находится в окне возвратного воздуха
кондиционера.
HIGER
Система электрооборудования - малогабаритный автобус
7.9-9.2 M

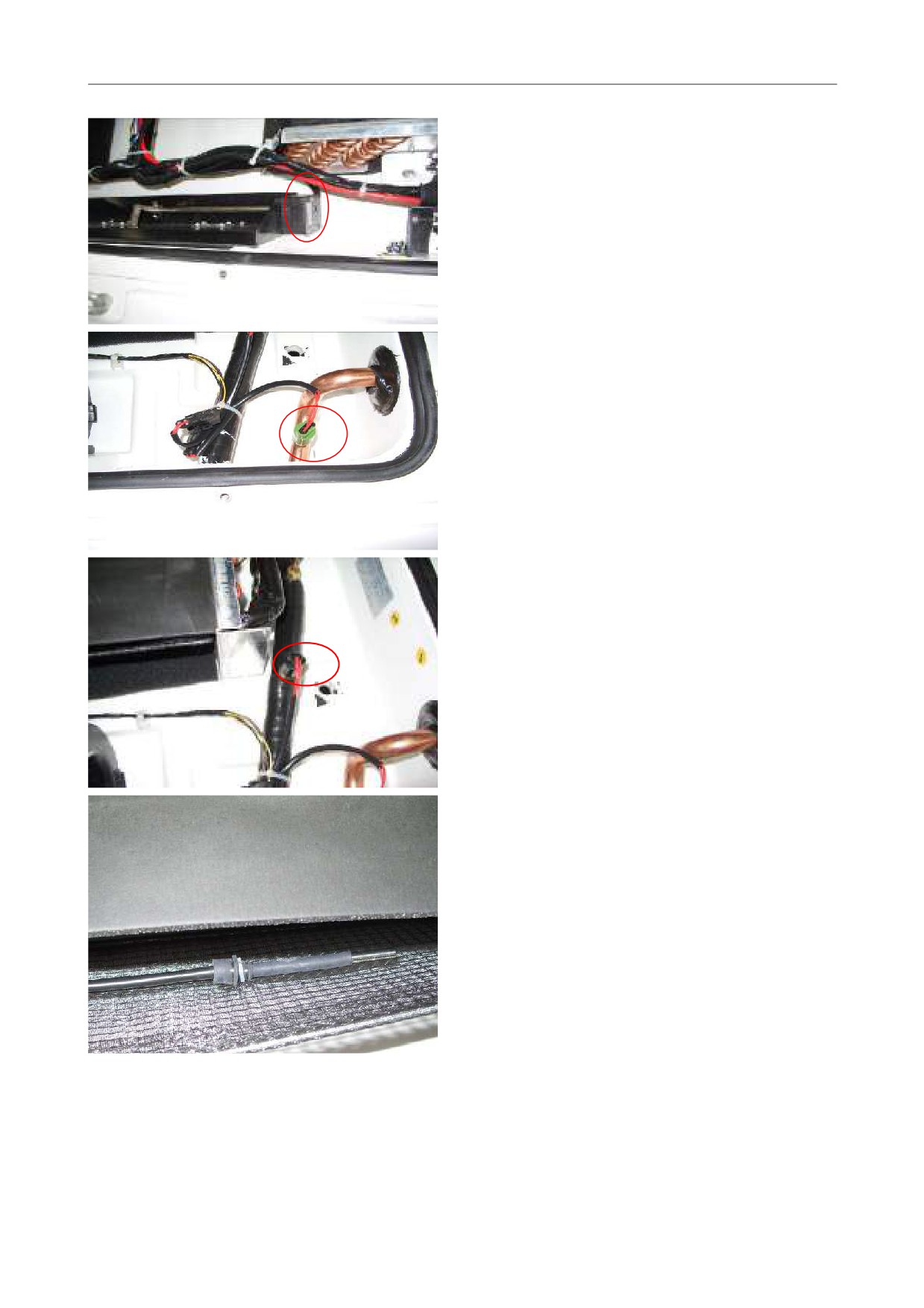

Электродвигатель свежего воздуха находится в
передней части отсека испарителя
Выключатель высокого давления находится на
трубопроводе высокого давления в отсеке
испарителя
Выключатель низкого давления находится на
трубопроводе низкого давления в отсеке
испарителя
Датчик дефростера находится между
испарителем и фильтрационной сетью.
Датчик температуры находится в окне
возвратного ветра кондиционера
