Wester СВАРОЧНЫЙ ШЛЕМ С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ WH 7, WH 8. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за приобретение сварочного шлема Wester. Вся продукция

Wester спроектирована и изготовлена с учетом самых высоких требований к

качеству изделий.

Для эффективной и безопасной работы внимательно прочтите данную

инструкцию и сохраните ее для дальнейших справок.

Пожалуйста, внимательно изучите настоящую инструкцию по эксплуатации и

технике безопасности перед тем, как начинать работу со сварочной маской.

Сохраните эту инструкцию для дальнейших справок. При передаче шлема

третьим лицам прилагайте к нему данную инструкцию.

Категорически запрещается вносить изменения в конструкцию сварочной

маски.

НАЗНАЧЕНИЕ ИНСТРУМЕНТА

Маска предназначена для индивидуальной защиты лица сварщика от прямых

ультрафиолетовых излучений сварочной дуги, брызг расплавленного металла и

искр при сварочных работах. Светофильтр автоматически затемняется при

зажигании сварочной дуги и автоматически возвращается в исходное состояние

(прозрачное) после окончания сварки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

WH7

WH8

Оптический класс, EN379

1/1/1/2

1/2/2/2

Степень затемнения в режиме

9-13

9-11

WELD, DIN

Степень

затемнения

в

4

4

открытом состоянии, DIN

Защита от УФ/ИК-излучения

DIN16

DIN16

Размеры смотрового окна, мм

92х42

90x35

Размеры картриджа, сек

110х90

110x90

Время

включения

(при

комнатной температуре), сек

<1/25000

<1/15000

Задержка открытия, сек

Плавная:0,1-1,0

Плавная:0,1-1,0

Регулировка чувствительности

Плавная регулировка

Плавная регулировка

Датчик дуги, шт

2, оптические

2, оптические

Источник питания

Фотоэлемент+ сменный

Фотоэлемент+ сменный

элемент питания

элемент питания

CR2032 (2шт)

CR2032 (2шт)

Сварка TIG

Возможна

Возможна

2

Режим GRIND

есть

нет

Температура эксплуатации

-10 - +55°С

-10 - +55°С

Температура хранения

-20 - +80°С

-20 - +80°С

Масса в комплекте, кг

0,490

0,460

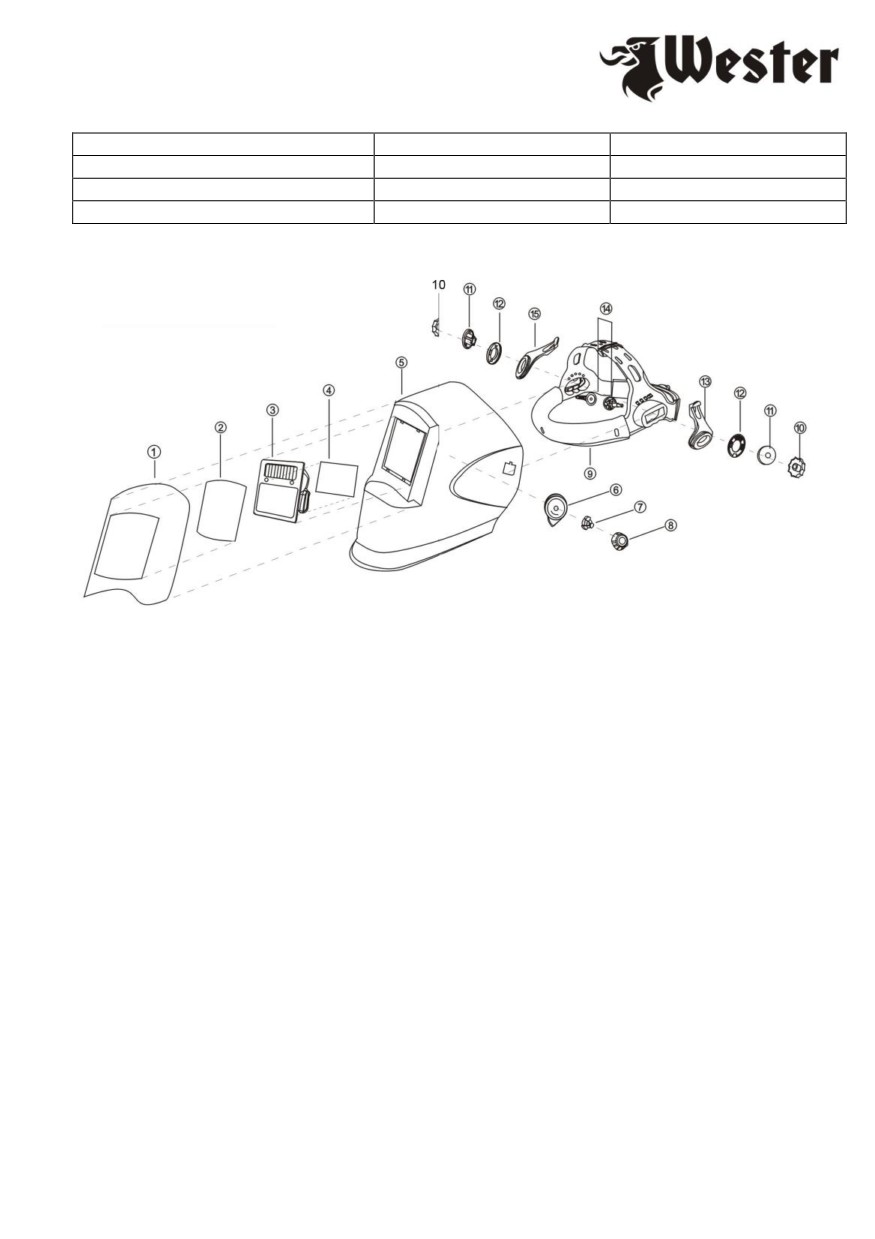

ОПИСАНИЕ МАСКИ (Рис.1)

Рис. 1

1. Фиксирующая рама

9. Наголовник

2. Внешнее защитное стекло

10. Регулировочный винт

3. Фильтр авто-затемнения в сборе

11. Наружная шайба

4. Внутреннее защитное стекло

12. Внутренняя шайба

5. Шлем

13. Ограничитель угла опускания маски

6. Индикатор затемнения

14. Ось ограничителя

7. Фиксатор индикатора затемнения

15. Регулировка глубины

8. Регулятор затемнения

3

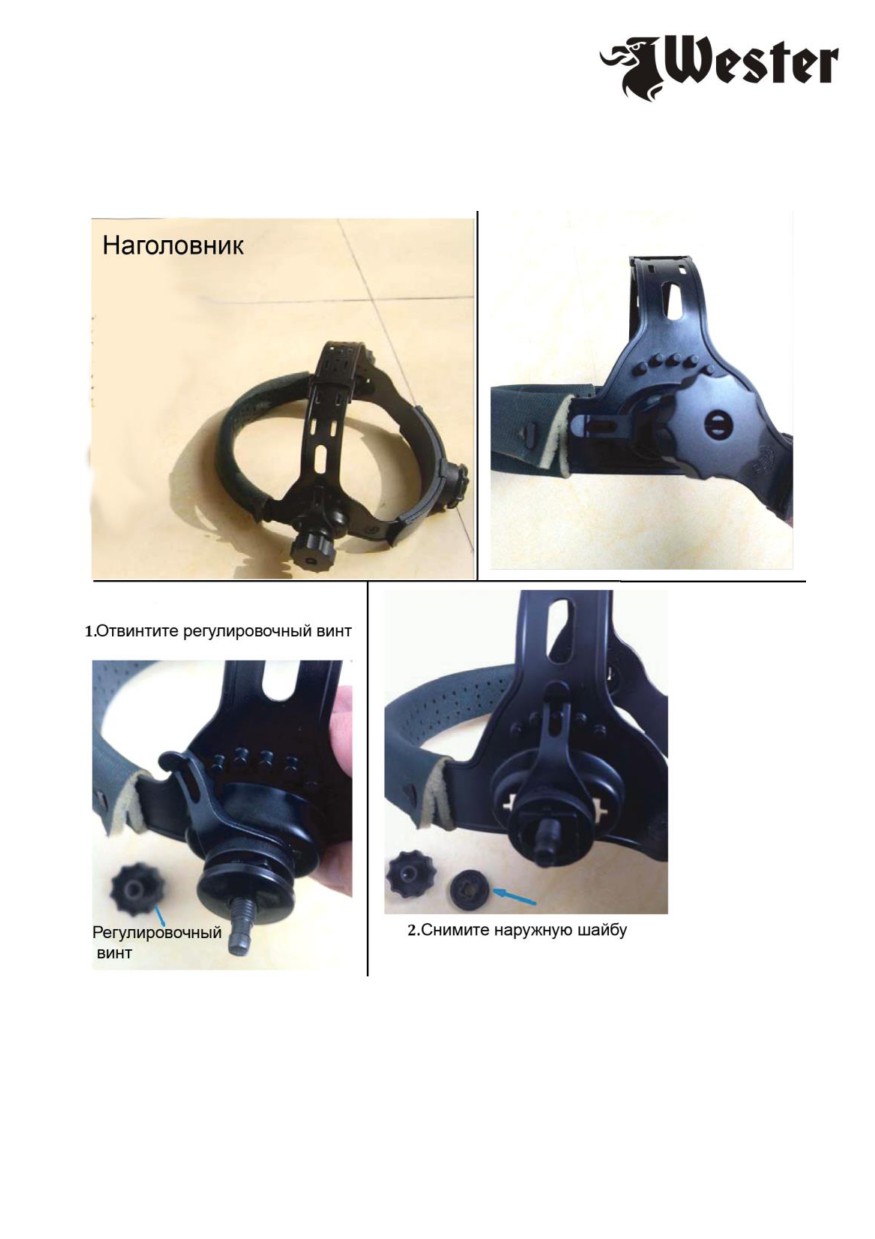

1. Установка реечного наголовника (Рис.2).

Рис.2

5

Рис.2

6

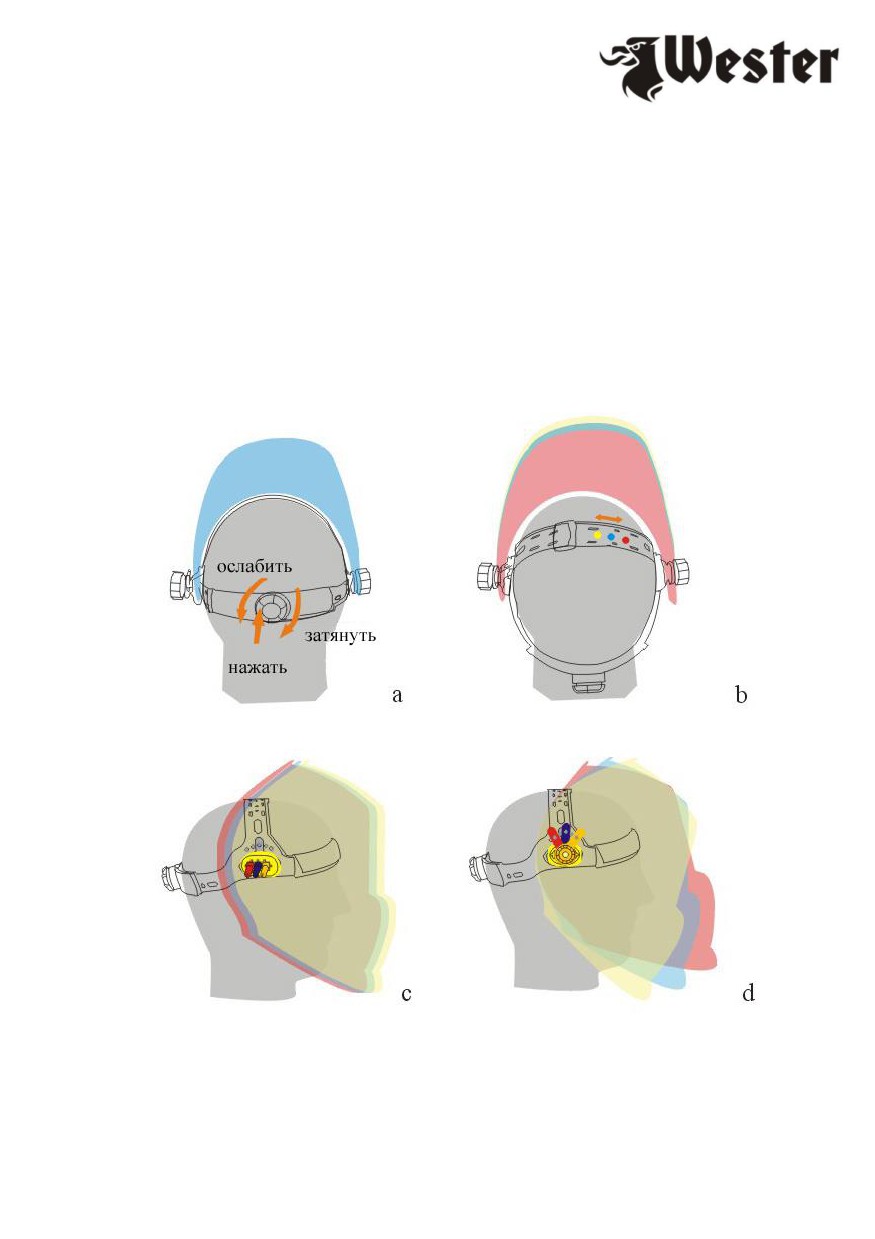

2. Регулировка положения шлема.

1. Наденьте шлем на голову. Нажмите на задний регулятор наголовника и

вращайте его, меняя диаметр наголовника, пока наголовник не будет плотно

прижат к голове (рис. a).

2.

Установите направляющие таким образом, чтобы видимая область

светофильтра находилась напротив глаз сварщика (рис. b).

3. Выбрав оптимальное положение фиксатора из трех возможных, настройте

расстояние от глаз до светофильтра (рис. c).

4. Угол опускания маски: установите наиболее комфортное положение, фиксируя

ограничитель в трех возможных позициях (рис. d).

7

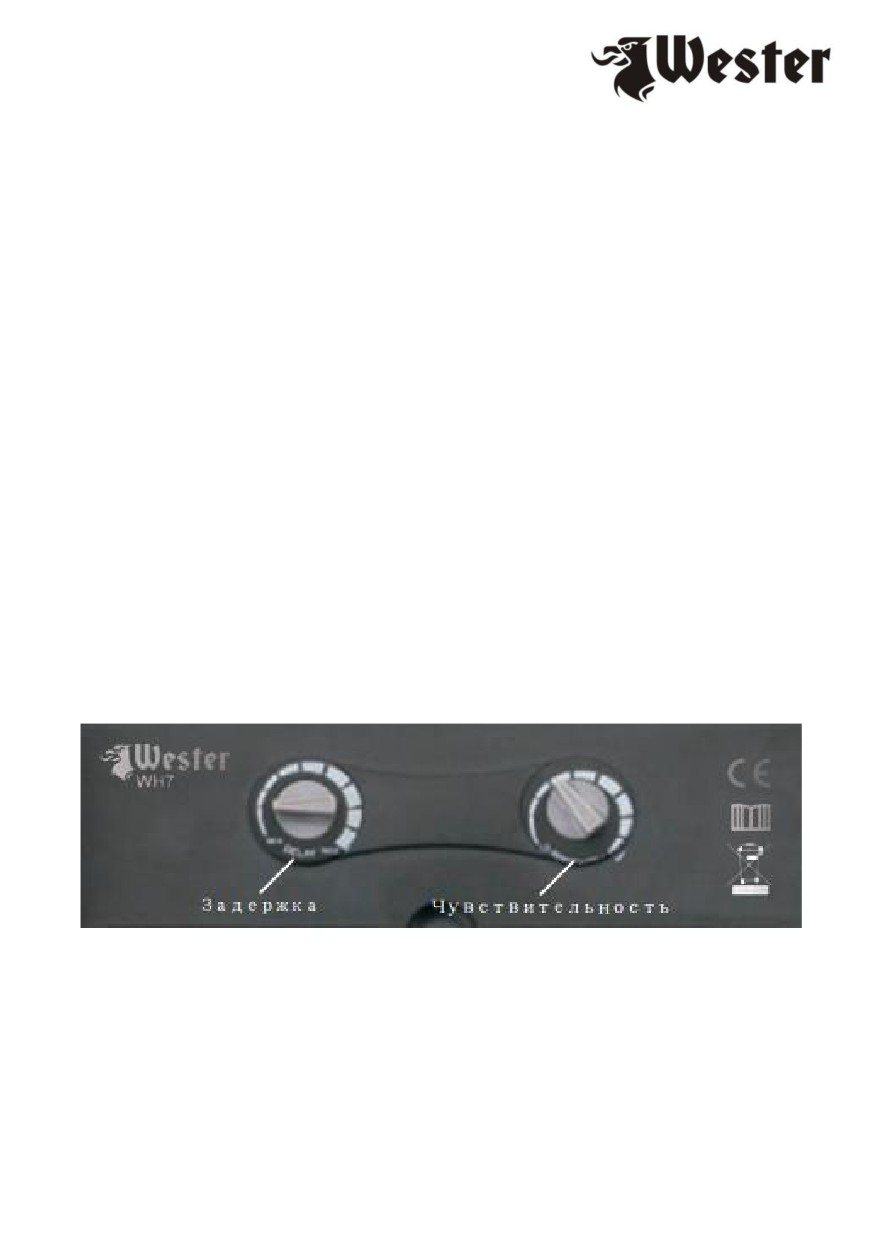

3. Регулировка чувствительности (Рис.3).

Вы можете настроить степень чувствительности при помощи соответствующего

регулятора (Рис.3). Высокая степень чувствительности необходима для сварки с

низкими токами, где свет дуги слабый. В особых условиях (работа на солнце, в ярко

освещенном помещении или рядом с другим сварщиком) необходимо снизить

степень чувствительности, чтобы предотвратить ненужное переключение фильтра.

Рекомендуется изначально настроить наивысшую степень чувствительности и

потом постепенно снижать ее до той степени, когда ненужные переключения не

прекратятся.

4. Регулировка времени задержки (Рис.3).

Задержка просветления фильтра - период времени с момента окончания сварки,

во время которого фильтр автоматически возвращается в светлое состояние.

Настройка времени задержки может исключить преждевременное открытие по

окончанию сварки, когда дуги уже нет, но раскаленный металл еще ярко светится, а

также для предотвращения «миганияª светофильтра при кратковременных паузах.

Плавная настройка осуществляется с помощью ручки регулятора

«Delay/

Задержкаª, расположенной на внутренней стороне светофильтра.

Для быстрой или точечной сварки рекомендуется устанавливать короткое время

просветления, а для сварки с высоким током, когда свариваемые материалы

сильно раскаляются, - более долгое время просветления. Длинная задержка также

подходит для TIG сварки на малых токах, и TIG/MIG/MAG сварки в импульсном

режиме.

Рис.3

8

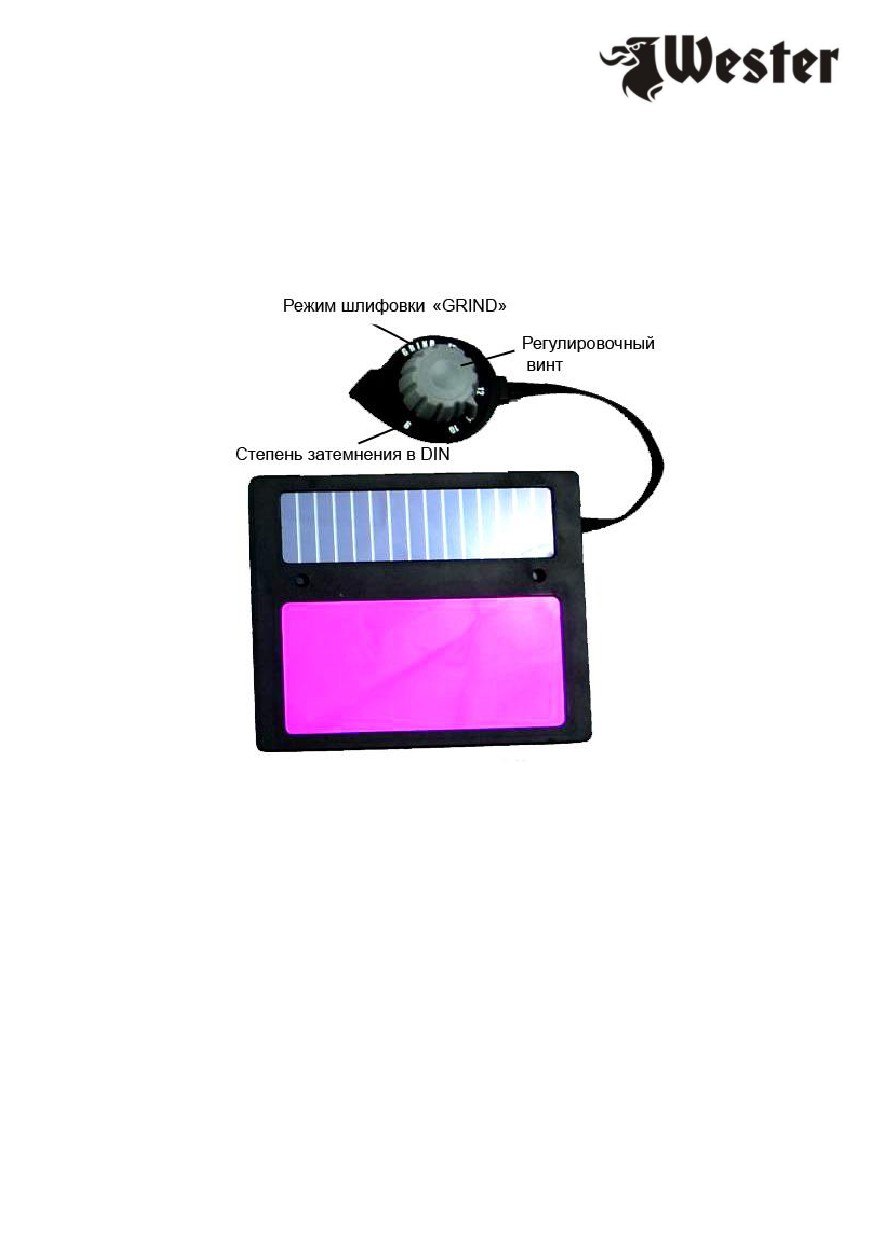

5. Выбор режима работы (Рис.4).

Режим шлифовки «Grindª используется при обработке металла абразивными

кругами, шлифовании. В данном режиме светофильтр отключается. Степень

затемнения зафиксирована на 4 DIN, что дает чистую видимость для работы с

УШМ.

Рис.4

При сварочных работах светофильтр автоматически затемняется при обнаружении

сварочной дуги оптическими датчиками. В этом режиме вы можете настроить

степень затемнения, время задержки и чувствительность. Степень затемнения

настраивается при помощи регулировочного винта (см. рис.4).

9

ВНИМАНИЕ! В случае повреждения внешнее защитное стекло подлежит

немедленной замене.

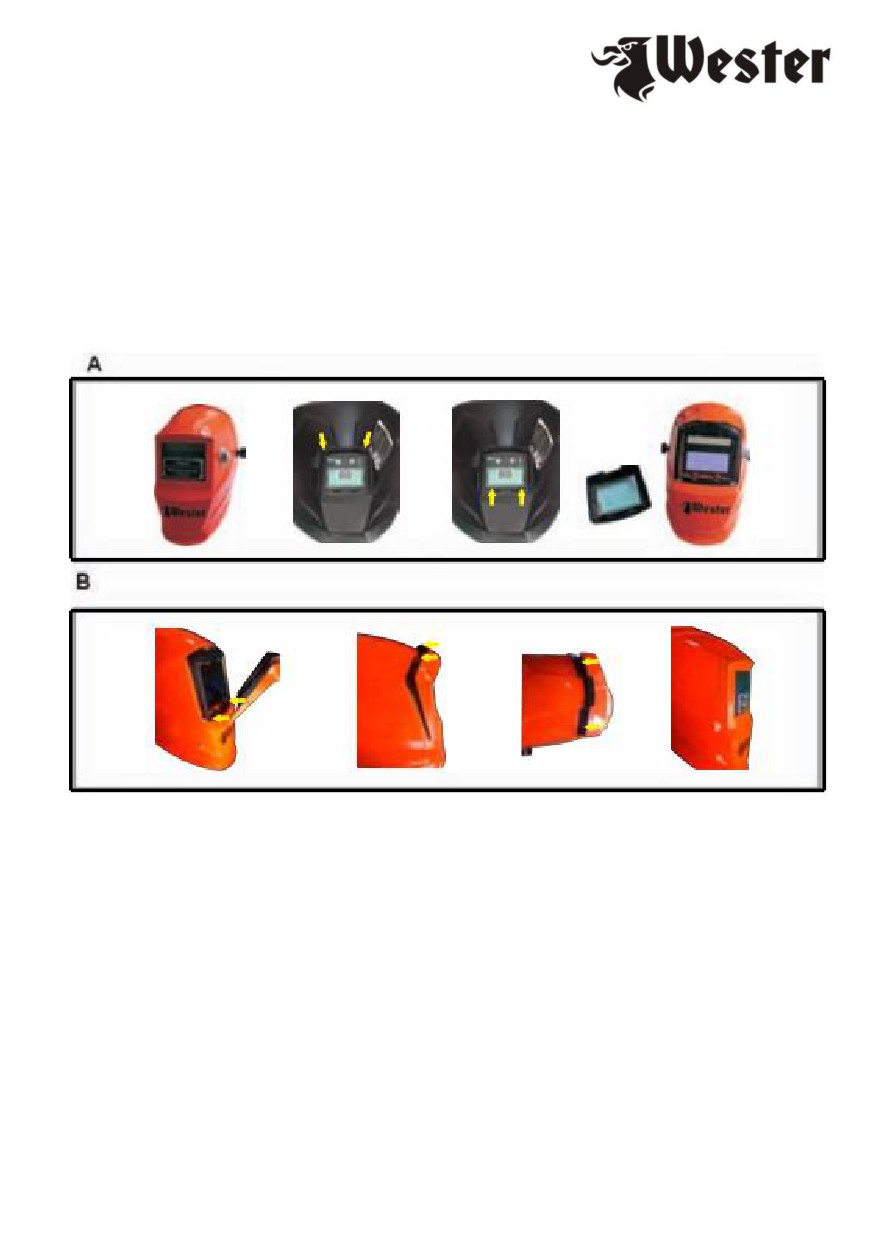

Замена внешнего защитного стекла (Рис.5).

Защитное стекло снимается путем нажатия изнутри на лапки крепления

фиксирующей рамки. Замените внешнее защитное стекло, предварительно удалив

защитные пленки с обеих сторон. Установите фиксирующую раму (В).

Рис.5

Замена светофильтра

1. Снимите фиксирующую раму, сдвинув ее вверх (рис.5, А)

2. Продвиньте фиксирующие защелки к середине светофильтра и снимите его.

3. Вставьте новый светофильтр, повторив процедуру в обратном порядке.

4. Защелкните фиксаторы и убедитесь в надежном креплении светофильтра.

5. Установите фиксирующую раму (рис.5, B).

10

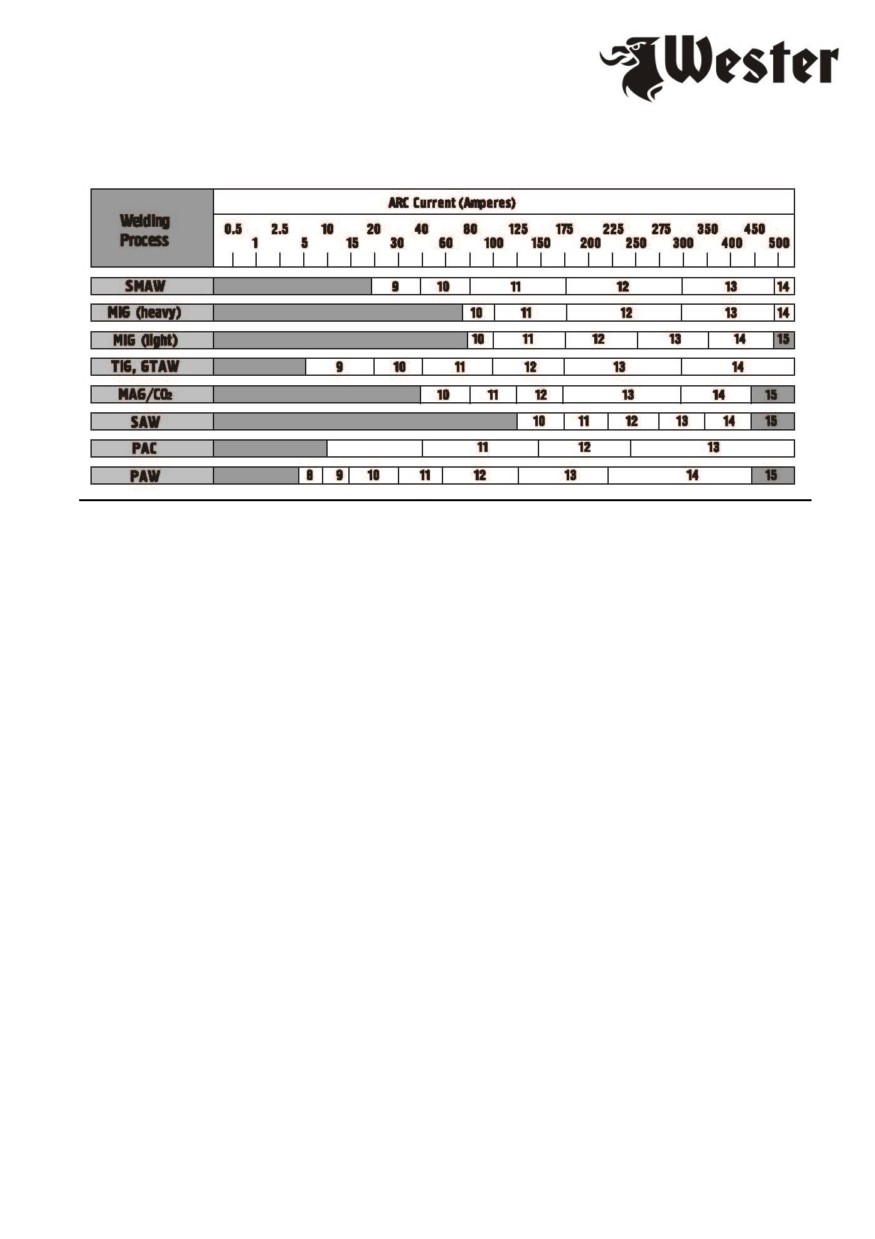

Таблица 1. Уровень защиты DIN при разных типах сварки и токах дуги (A).

SMAW - ручная дуговая сварка покрытым электродом

MIG (heavy) - сварка MIG тяжелых металлов

MIG (light) - сварка MIG легких металлов

TIG, GTAW - сварка TIG, дуговая сварка вольфрамовым электродом в среде

защитных газов

SAW - дуговая сварка под флюсом

PAC - плазменно-дуговая резка

PAW - плазменная дуговая сварка

11

///////////////////////////////////////
