Отсасыватель хирургический электрический «Armed»: 7Е-А, 7Е-В. ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Отсасыватель хирургический
электрический «Armed»: 7Е-А, 7Е-В
ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
До начала эксплуатации подробно ознакомьтесь с настоящим паспортом!
ВНИМАНИЕ
Выключать аппарат можно только полностью
сбросив вакуум
(как минимум до
0,02МПа) при
помощи регулятора вакуума.
Разборка и сборка отсасывателя, а также исправление
неисправностей
производится
специалис-
том
сервисной службы предприятия- изготовителя или его
авторизованного дилера (поставщика)!
11. Отсасыватели хирургические электрические
“Armed”: 7Е-А, 7Е-В
(в дальнейшем -
аппарат) предназначен для отсасывания крови, гноя и различных жидкостей, частиц
тканей и газов из операционных ран и других полостей во время и после операций и
других необходимых случаях, для применения во время перемещения пациента в
больницу, а также в домашних условиях,
12. Характерные особенности:
- прост в эксплуатации и бесшумен в работе;
-имеет современный дизайн (пластиковая панель управления);
- пластиковый корпус не подвергается коррозии, легко моется;
-удобен для переноса (предусмотрена ручка);
- малые габариты и вес.
13. Отсасыватель эксплуатируется в следующих условиях:
- температура окружающего воздуха - от + 5 до + 40 °С;
- относительная влажность - не более 80%;
- атмосферное давление - 0,086 - 0, 106МПа.
ПАРАМЕТРЫ
7ЕА\7ЕВ
Максимальное отрицательное давление (максимальный вакуум), кПа, не
75
менее
Диапазон регулирования давления, кПа
20-75
Максимальная производительность по воздуху, л/мин, не менее
18 \ 15
Шум, Дб, не более
65
Объем банки-сборника, мл
1000
Напряжение питающей сети, ~ В
220±22
Частота питающей сети, Гц
50
Полная потребляемая мощность, ВА, не более
44
Масса нетто (в полном комплекте поставки), кг, не более
4,4
Масса брутто (в упаковке), кг, не более
5,5
280x196 x
Габаритные размеры отсасывателя, длина х ширина х высота, мм, (± 5)
285
350 x 265 x
Габаритные размеры упаковки, длина х ширина х высота, мм, (± 5)
285
Средняя наработка на отказ, час, не менее
2000
Средний срок службы, лет, не менее
5
ПРИМЕЧАНИЕ: Отсасыватель обеспечивает работу в течение суток с цикличностью:
30 минут
- включенное состояние,
15 минут
- перерыв. В случае работы
отсасывателя в кратковременном режиме
(менее
30 мин непрерывной работы)
допускается сокращение перерыва в работе до величины, равной половине
(50%)
времени работы.
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ
Электробезопасность отсасывателя соответствует классу защиты II, тип В.
Категорически запрещается - использовать во влажных и пожароопасных помещениях,
при влажной санитарной обработке не допускается попадание жидкости внутрь вакуумной
установки.
Необходимо оберегать отсасыватель от ударов и падений.
ПОРЯДОК РАБОТЫ
До начала эксплуатации подробно ознакомьтесь с настоящим паспортом,
проверьте целостность упаковки, а также комплектацию аппарата. В случае
обнаружения повреждений или недоукомплектованности сразу же уведомите об
этом поставщика!
Очистите части аппарата от смазки. Аспирационные трубки и банку-сборник стерилизуйте
раствором химреактивов.
51. ТРУБОЧНОЕ СОЕДИНЕНИЕ
Подсоедините к входу
(IN) банки-сборника стерильную аспирационную трубку
(в
дальнейшем - шланг пациента). Соедините (OUT) банки с воздушным фильтром.
ПРИМЕЧАНИЕ: Синяя отметка (точка) на воздушном фильтре обозначает вход воздуха, его
следует соединять с выходным отверстием (OUT) крышки банки-сборника, с обратной
стороны которой подключено поплавковое устройство.
52. ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Подключите аппарат к электрической сети. Включите аппарат при помощи выключателя в
положение (ON).
ПРИМЕЧАНИЕ: Проверьте соответствие напряжения питающей сети, указанному в паспорте
аппарата.
53. ПРОВЕРКА РАБОТОСПОСОБНОСТИ (ГЕРМЕТИЧНОСТИ ТРУБЧАТОГО СОЕДИНЕНИЯ)
Пережав входное отверстие шланга пациента, установите максимальную величину
вакуума, пользуясь показаниями вакуумметра и регулятором вакуума. По истечении
некоторого коротко
го промежутка времени вакуумметр аппарата должен показывать разрежение (вакуум) не
менее 80кПа (0,08Мпа), что указывает на герметичность системы и хорошую работу
отсасывателя. Разожмите входное отверстие трубки, стрелка вакуумметра опустится ниже
20кПа (0,02Мпа). Подсоедините катетер. Показания отрицательного давления должно
быть не более 60 кПа при подсоединении катетера F6, не более 40кПа при подсоединении
катетера F8, не более 30кПа при подсоединении катетера F12.
ПРИМЕЧАНИЕ: В случае блокировки катетера, согнуть аспирационную трубку (жидкость в
банке должна отсутствовать) и, когда отрицательное давление достигнет максимального
значения, вернуть ее в первоначальное положение. Повторить эту процедуру несколько
раз, до тех пор, пока катетер не разблокируется.
54.РЕГУЛИРОВКА ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ
Показания вакуумметра изменяются в пределах от 0 МПа до предельного значения 0,1
МПа. Пережав входное отверстие шланга пациента, установите необходимую величину
вакуума, пользуясь показаниями вакуумметра и регулятором вакуума.
ВНИМАНИЕ
Выключать аппарат можно только полностью сбросив вакуум (как
минимум до 0,02МПа) при помощи регулятора вакуума.
55.ПРОВЕРКА ПОПЛАВКОВОГО УСТРОЙСТВА
- Откройте крышку банки, прочистите отверстия. Поплавок должен легко перемещаться по
поплавковому устройству.
- Закройте банку-сборник, соедините все трубки, перекройте входное отверстие шланга
пациента и включите отсасыватель.
- Опустите шланг пациента в дистиллированную воду.
- При достижении в банке-сборнике определенного предельного уровня поплавковое
устройство отсекает вакуум от банки-сборника, предотвращая переполнение, утечку и
попадание жидкости в бактериальный фильтр.
- Сбросьте давление до нуля и выключите отсасыватель.
ВНИМАНИЕ
После срабатывания поплавка уровень жидкости повышается:
1 -ая причина - остаточное давление в банке-сборнике;
2-ая причина - отверстие клапана поплавкового устройства закрыто не
полностью;
3-ая причина - остаточное давление в трубочном соединении.
Для устранения этих неполадок необходимо:
- полностью открыть регулятор вакуума и выключить отсасыватель;
- под действием силы тяжести поплавок упадет вниз и давление упадет до нуля;
- отсоединить отсасыватель от электрической сети;
- снять крышку и слить жидкость из банки.
Никогда не использовать аппарат, если поплавковое устройство не работает.
ЗАВЕРШЕНИЕ РАБОТЫ
После прекращения работы, сбросить давление, затем открыть крышку.
Выключить аппарат, вынуть вилку из розетки.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
71.Перед использованием аппарата проверьте его комплектацию. Регулируйте давление
с помощью регулятора вакуума. Обращайте внимание на уровень жидкости в банке-
сборнике, при переполнении предельного объема банки снизьте давление и отключите
аппарат.
72. В случае сильного загрязнения воздушного фильтра, потемнению его цвета или
явного снижения всасывания на входе (увеличение давления свыше 0,04 МПа при
холостом режиме работы), следует заменить фильтр.
73. В случае загрязнения аспирационной трубки следует заменить или прочистить трубку
и продолжить работу.
74. При превышении предельно допустимого уровня напряжения питающей сети
перегорает предохранитель. Предохранители номинала 1,5А установлены в разъемах в
нижней части корпуса. Для замены предохранителей выключить питание, повернуть
против часовой стрелки и открыть крышку разъема, заменить предохранитель, закрыть
крышку разъема. Замену предохранителя, расположенного внизу отсасывателя, должен
выполнять квалифицированный специалист, ознакомившийся с паспортом и инструкцией
по эксплуатацией.

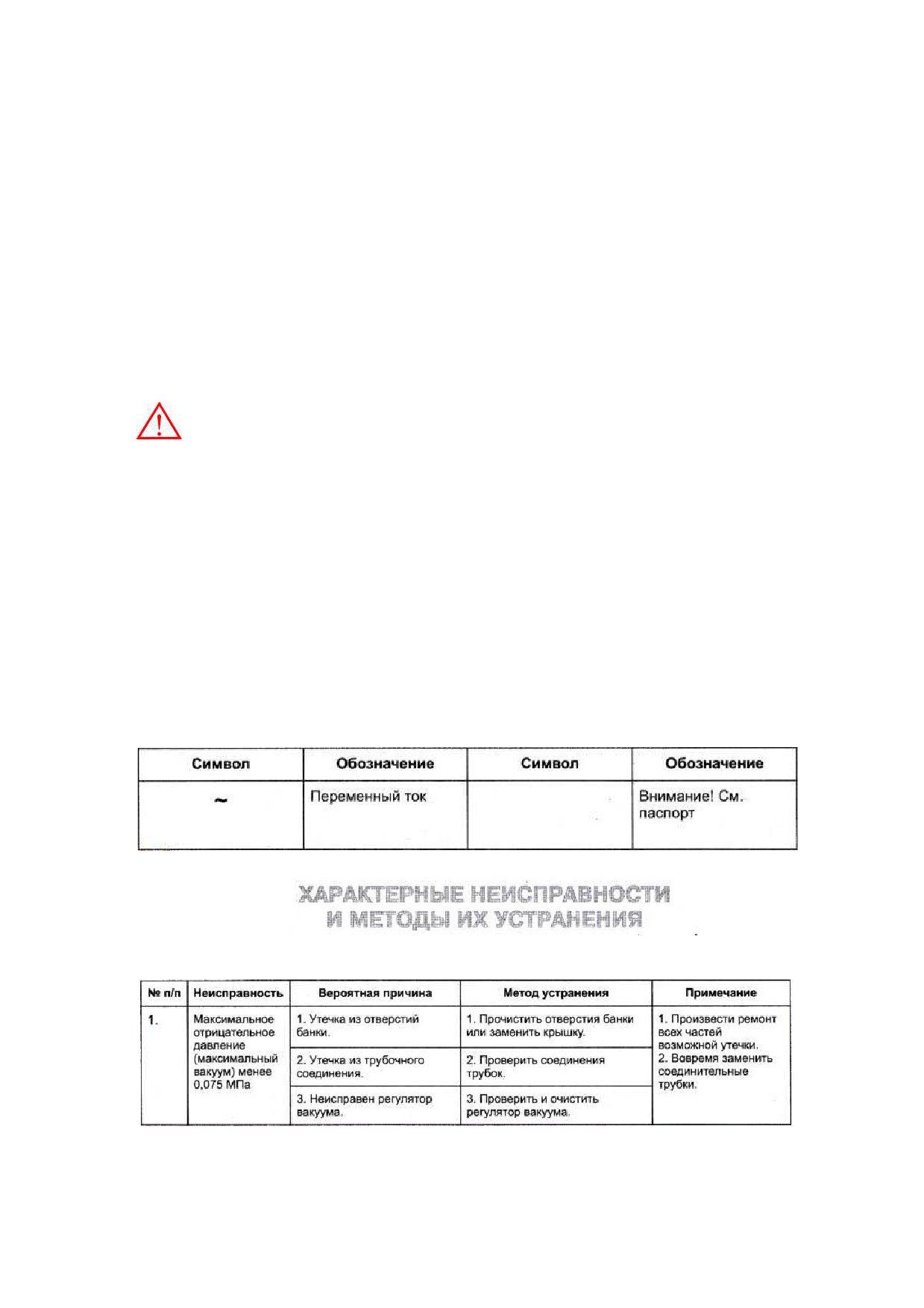

ВНИМАНИЕ
Стерилизуйте все контактирующие с отсасываемой жидкостью части аппарата.

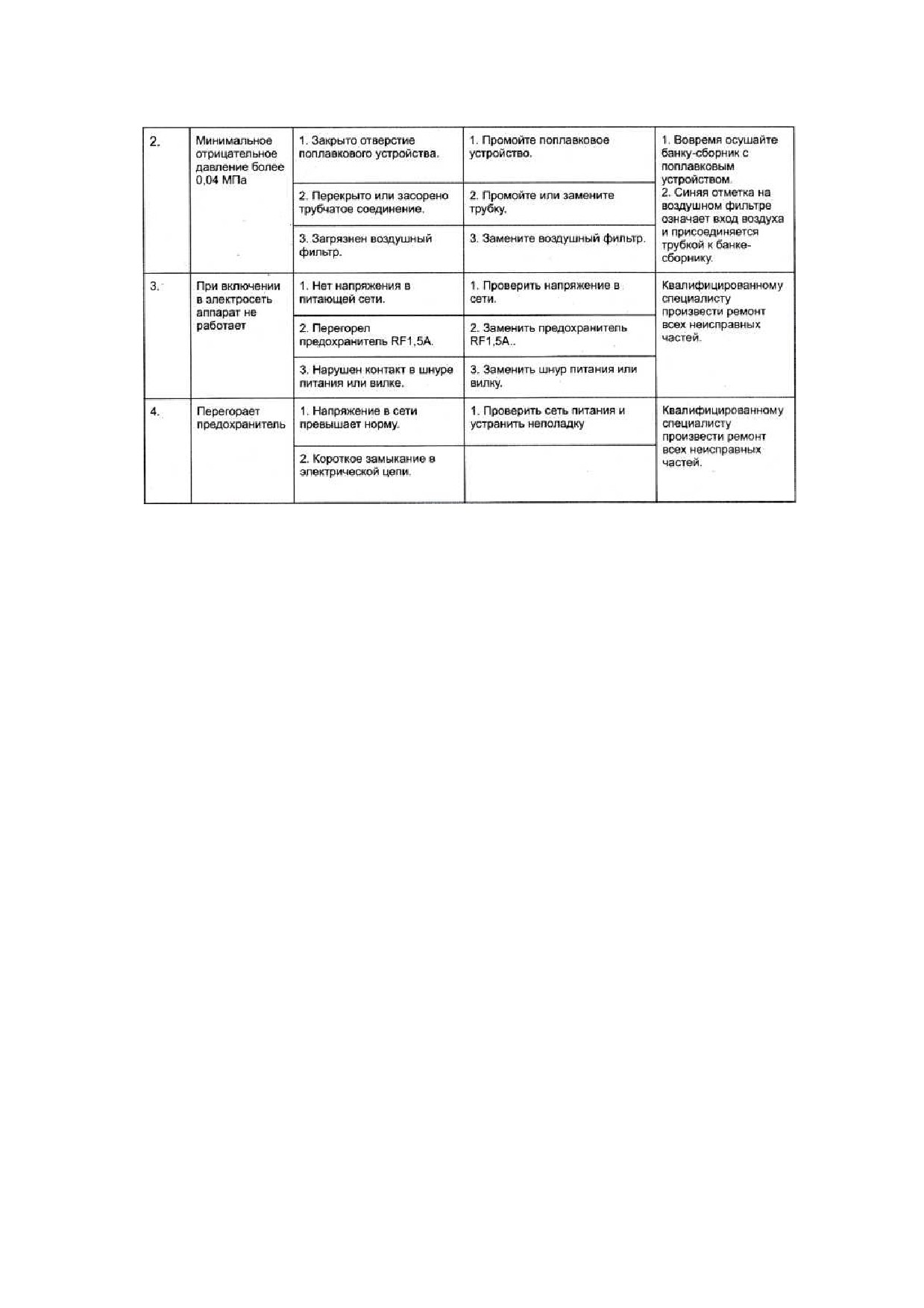

81. Ручку регулятора вакуума поверните до предела против часовой стрелки и сбросьте
давления.
82. Остановить работу аппарата переключением тумблера «сеть» в положение « OFF ».
83. Вынуть шнур электропитания аппарата из розетки электросети АС-220В.
84. Отсоединить все трубки от крышки банки.
85. Снять крышку с банки-сборника.
86. Промыть все детали отсасывателя (за исключением корпуса!) под проточной водой
или замочить в теплой воде на 15 минут. Для лучшей очистки добавить в воду моющее
средство и очистить с помощью щетки.
87. Произвести стерилизацию
(включая поплавковое устройство и уплотнительное
резиновое кольцо банки) помещением банки-сборника, крышки, трубок в
дезинфекционный раствор на 1 час. Для очистки остатков мокроты и крови использовать
соляной раствор. Во избежание деформации запрещается кипятить детали аппарата.
88. Перед хранением высушить все детали.
Разборка и сборка отсасывателя, а также исправление неисправностей, не вошедших в
настоящий перечень, производится специалистом сервисной службы предприятия-
изготовителя или его авторизованного дилера (поставщика)!
ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
Отсасыватель в упаковке завода-изготовителя должен храниться в закрытом
помещении при температуре от - 40 до + 55 °С, относительной влажности не более
95% и атмосферном давлении от 0,05 до 0,106 МПа. Аппарат допускается перемещать
на любом виде закрытого транспорта при соблюдении правил перевозки.
Отсасыватель необходимо оберегать от ударов и падений при транспортировке!
КОМПЛЕКТАЦИЯ
- Отсасыватель (без сменных и запасных частей)___________________1 шт.
- Банка-сборник______________________________________________1 шт.
- Катетер (для детей и взрослых)______________________________1компл.
- Трубка аспирационная (L=2M)_________________________________1 шт.
- Трубка соединительная (L=0,05M) ___________________________ 2шт.
- Крышка для банки __________________________________ ________1шт.
- Фильтр бактериальный воздушный_____________________________2шт.
- Устройство поплавковое______________________________________1шт.
- Предохранители плавкие RF1,5А (d5 х20 мм, для эл. сети АС220-230В)
2 шт.
-Паспорт____________________________________________________1 экз.
СВЕДЕНИЯ О СЕРТИФИКАЦИИ
Отсасыватели хирургические электрические
«Armed»:
7Е-А,
7Е-В соответствуют
техническим условиям и признаны годными для эксплуатации.
Регистрационное удостоверение ФСЗ №2008/02041 действительно с 27.12.2011 г. Срок
действия: не ограничен.

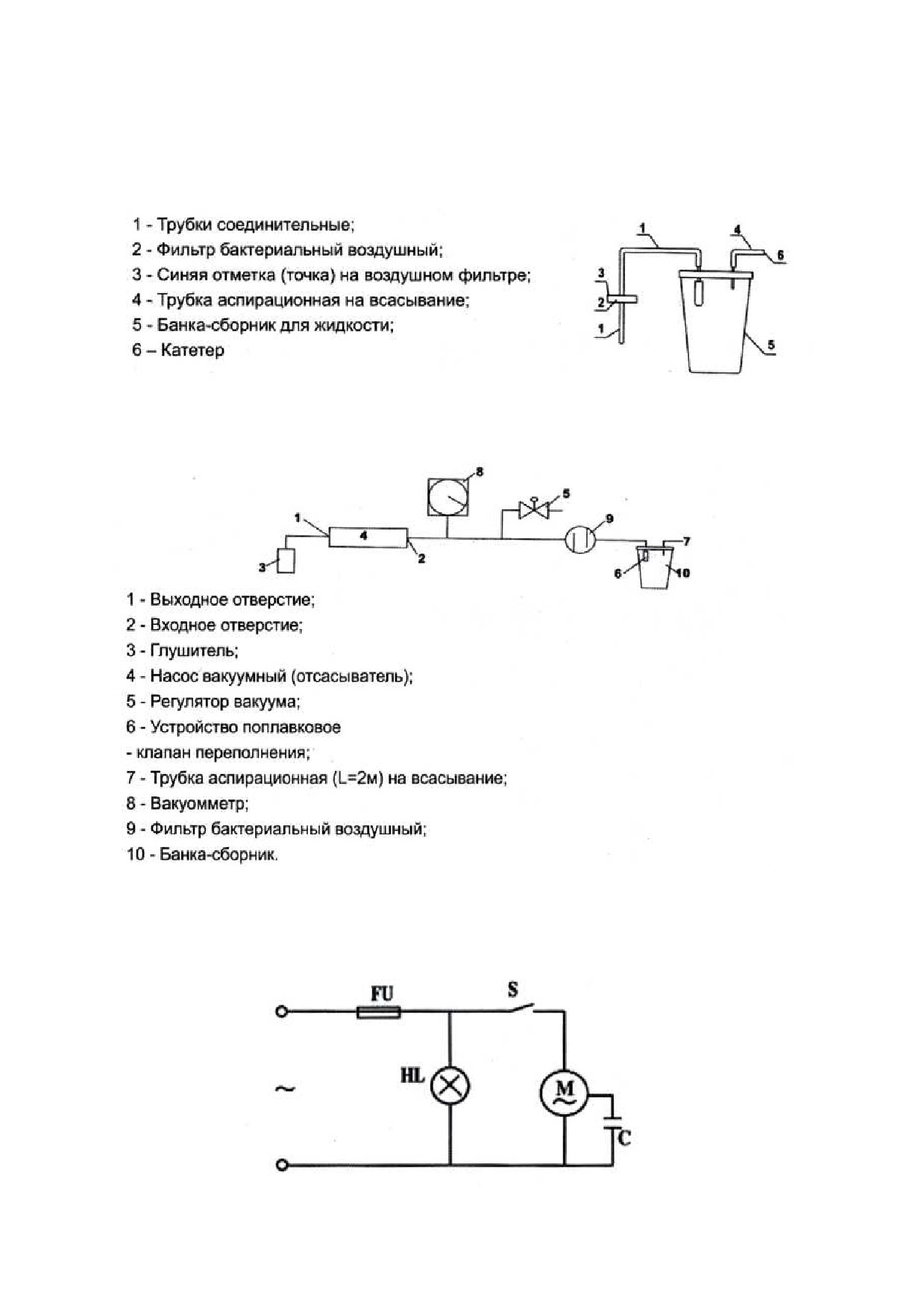

ПРИЛОЖЕНИЕ 1
Рис. 1. Блок-схема трубочного соединения
Рис. 2. Блок-схема работы отсасывателя
Рис. 3. Схема электрическая принципиальная
