Бобруйский машиностроительный завод. Номенклатура продукции (2019 год)



О предприятии
ОАО “Бобруйский машиностроительный завод” - один из крупнейших в СНГ производитель центробежных насосов для нефтеперерабатывающей, нефтехимической, горнодобывающей, металлургической, целлюлозно-бумажной, энергетической, цементной промышленности, а также для перекачивания сточных жидкостей на предприятиях водоснабжения.

ОАО “Бобруйский машиностроительный завод” сегодня - это предприятие:

■ имеющее разработанную и освоенную линейку насосов нового поколения;

■ проводящее политику активных продаж;

■ обладающее гибким механосборочным производством с модернизированной испытательной стендовой базой;

■ производящее продукцию, удовлетворяющую требования заказчика;

■ располагающее командой специалистов и рабочих, способных ставить перед собой и реализовывать амбициозные задачи.

В настоящее время завершена модернизация грунтовых насосов HDP и нефтяных насосов 2НК-Е, ХК-Е, 2НПС-Е, ННД-Е,

2НКГ-Е. Новая линейка насосного оборудования 2НК-Е, 2НПС-Е,

ННД-Е, 2НКГ-Е полностью отвечает требованиям стандарта Американского нефтяного института API 610 (ГОСТ 32601).

Производственные площадки ОАО “Бобруйский машиностроительный завод” прошли технический аудит на соответствие требованиям: ПАО “Газпром нефть” и ПАО “НК Роснефть”, в результате которого завод рекомендован к присвоению квалификации разработчика, изготовителя и поставщика насосов центробежных и агрегатов насосных на их основе для компаний ПАО “Газпром нефть” и ПАО “НК Роснефть”.

Безопасность выпускаемой продукции подтверждается сертификатами и декларациями на соответствие требованиям технических регламентов Таможенного союза. Все виды и типоразмеры насосов, выпускаемые заводом сертифицированы на соответствие:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»,

ТР ТС 010/2011 «О безопасности машин и оборудования»,

ТР ТС 012/2011 «О безопасности оборудования для работы

во взрывоопасных средах»,

ТР ТС 020/2011 «Электромагнитная совместимость технических

средств».







Насосы для перекачивания нефти и нефтепродуктов, сжиженных углеводородных газов

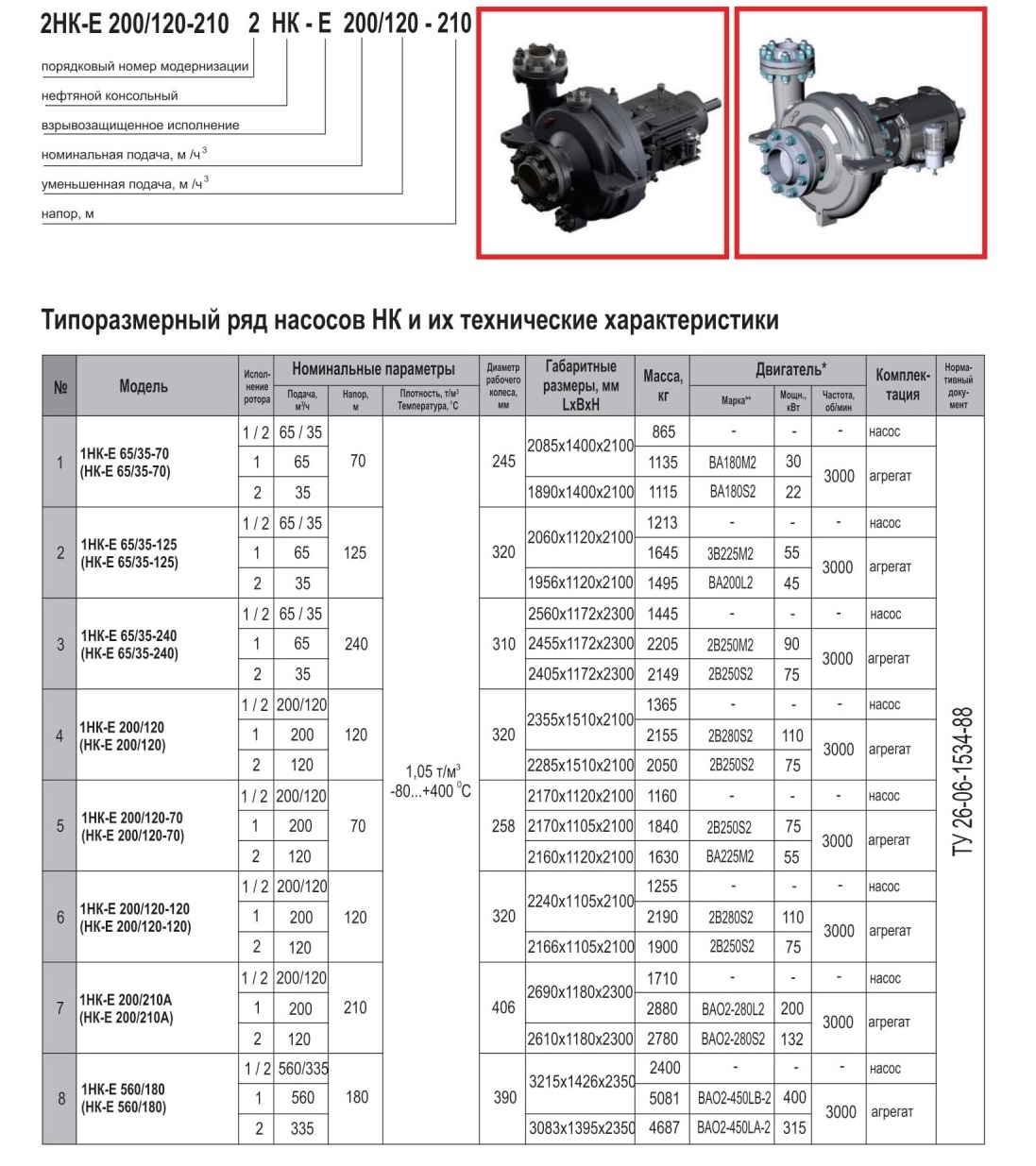

Пример обозначения

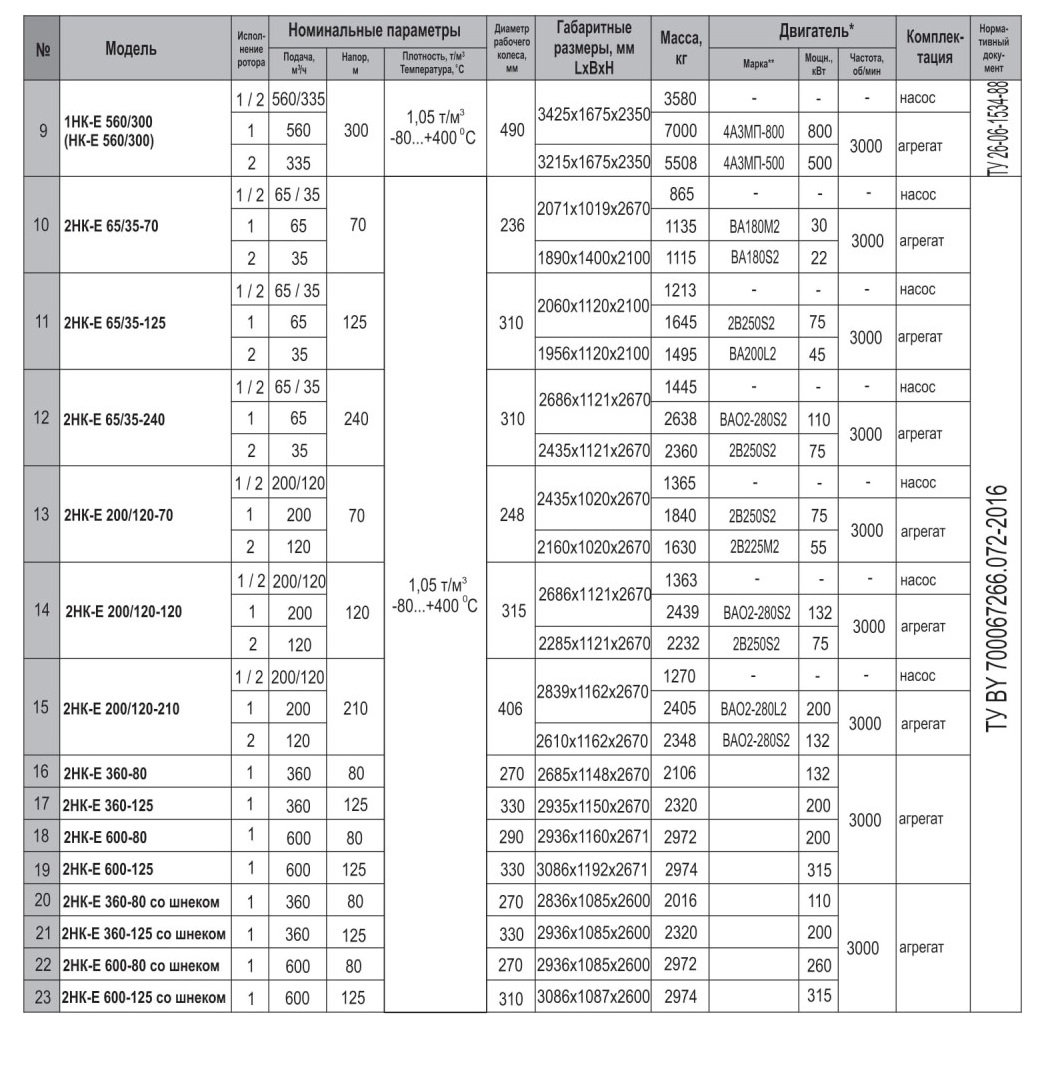

Типоразмерный ряд насосов НК и их технические характеристики











Примечания:

Материальное исполнение насосов 2НК в зависимости от перекачиваемого продукта: S-5; Э-5хл; S-6; S-бхл; S-7; Б-7хл; S-8; S-вхл; С-6; А-7; А-8; D-1 или D-2.

Для обеспечения низких значений кавитационного запаса насоса может применяться шнек (предвключенное колесо).

В насосах 2НК применена эффективная конструкция охлаждения крышки насоса, кронштейна и масла, унифицированные кронштейны 3-х типоразмеров, жесткий вал, высокоэффективные рабочие колеса, сменные уплотнительные кольца на роторных и статорных деталях, масленки постоянного уровня новой конструкции. Возможна установка вентилятора на валу насоса. В насосах 2НК камера уплотнения вала выполнена согласно API 682.

Расположение входного патрубка насосов - по оси вала в горизонтальной плоскости или вертикально вверх, напорного -вертикально вверх.

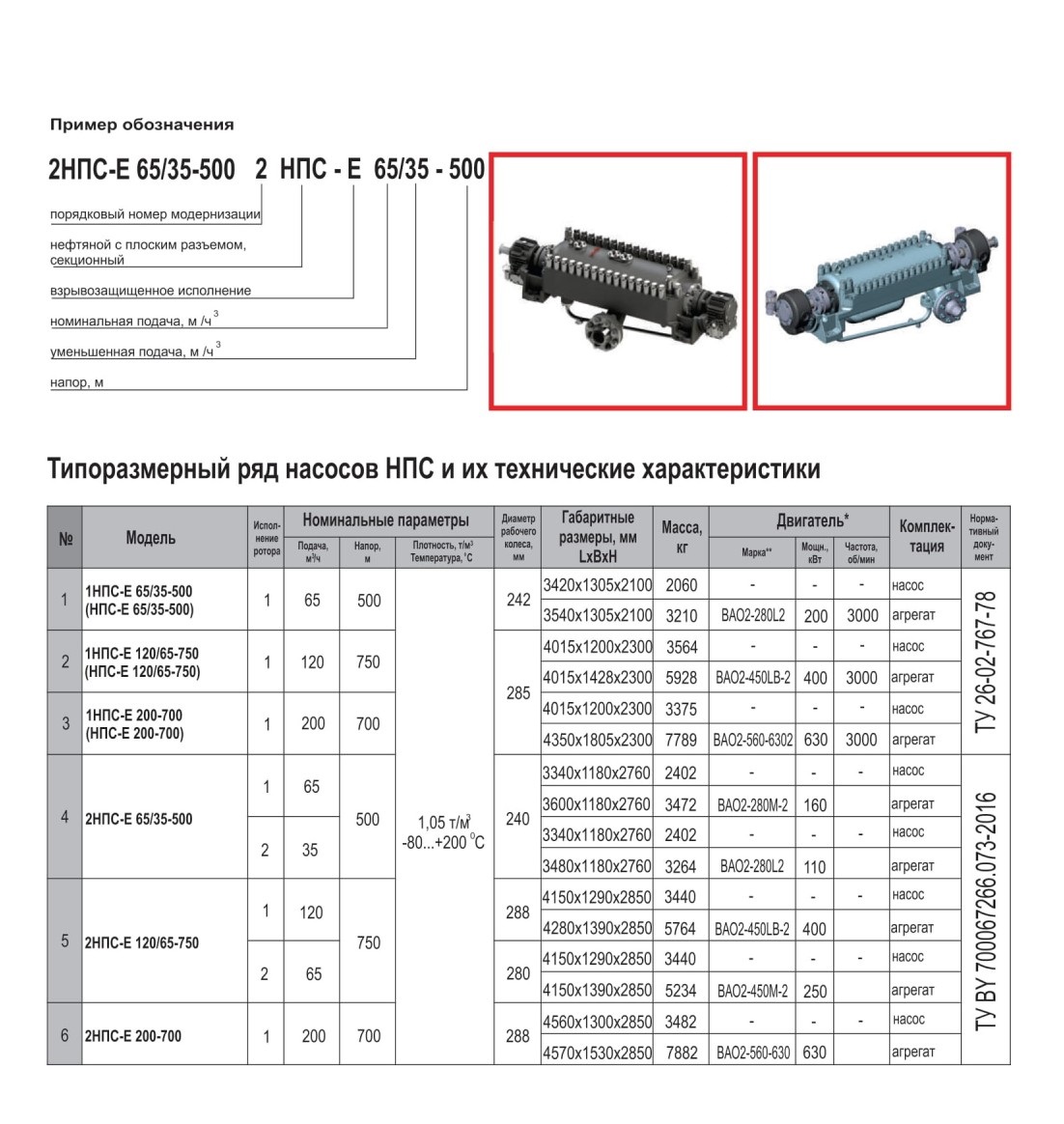

Типоразмерный ряд насосов НПС и их технические характеристики





Материальное исполнение насосов 2НПС в зависимости от перекачиваемого продукта: S-5; S-Ьхп; S-6; S-6хл; S-7; 5-7хл; S-8; S-Qxn. В насосах 2НПС применена новая конструкция диафрагмы, жесткий вал увеличенного диаметра, сменные уплотнительные кольца на вращающихся роторных и статорных деталях, более совершенная геометрия проточной части, жесткая посадка подшипниковых опор в корпусе насоса.

В насосах 2НПС камеры уплотнения вала выполнены согласно API 682.

В насосах 2НПС изменена конструкция термобарьера, схемы установки подшипников, смазки и охлаждения подшипников. Герметизация горизонтального разъема корпуса насосов 2НПС выполнена “металл по металлу".

Направление оси входного патрубка насосов 2 НПС - горизонтальное боковое и перпендикулярное оси вала, напорного -горизонтальное боковое и перпендикулярное оси вала или вертикально вверх.

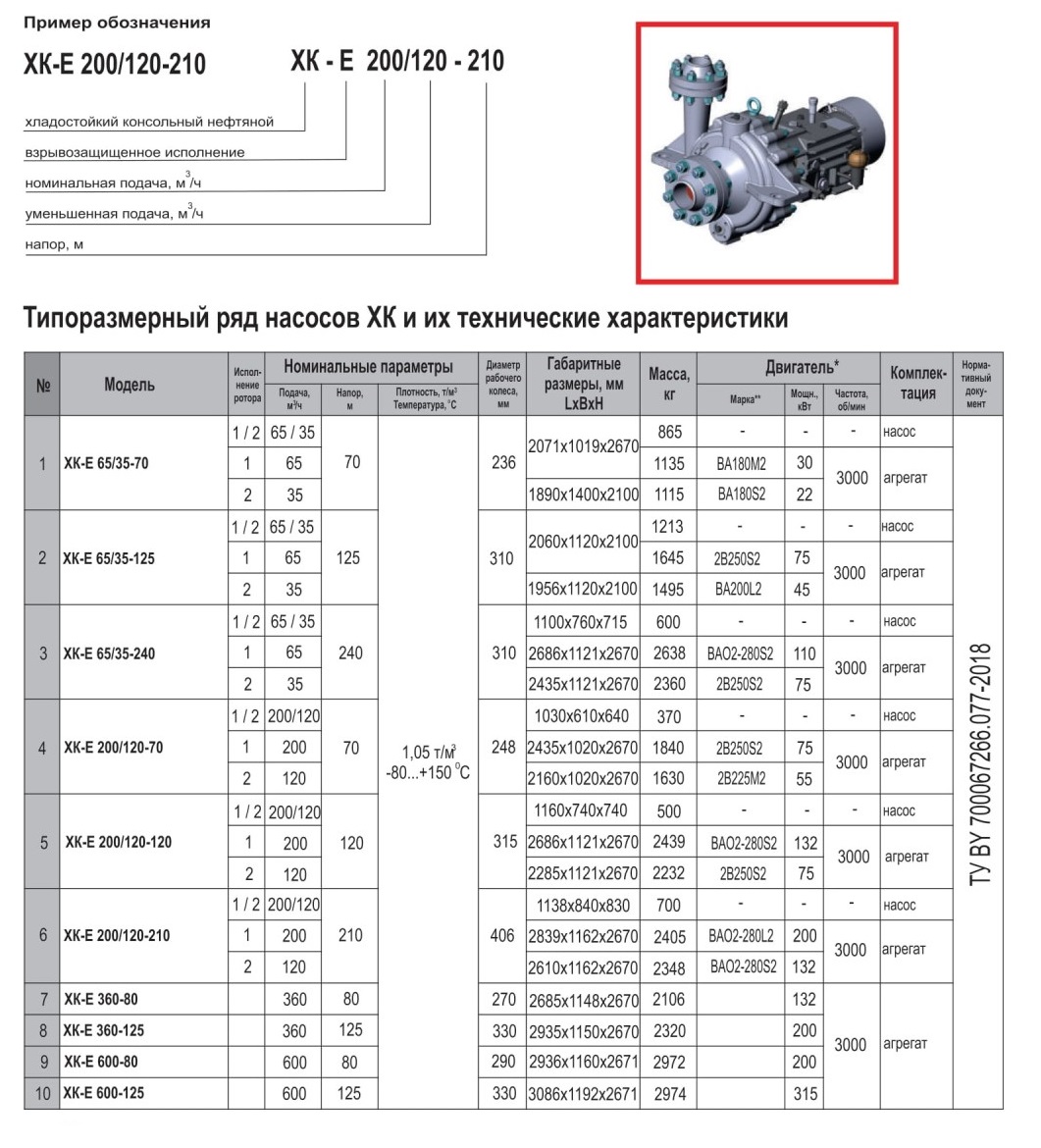

Типоразмерный ряд насосов ХК и их технические характеристики





Материальное исполнение насосов ХК в зависимости от перекачиваемого продукта: S-5; S-бхл; S-6; S-бхл; S-7; Б-7хл; S-8; Э-8хл; С-6; А-7; А-8; D-1 или D-2.

Возможна установка вентилятора на валу насоса. В насосах применены унифицированные кронштейны 3-х типоразмеров, жесткий вал, высокоэффективные рабочие колёса, сменные уплотнительные кольца на роторных и статорных деталях, масленки постоянного уровня новой конструкции.

Камера уплотнения вала выполнена согласно API 682.

Для обеспечения низких значений кавитационного запаса насоса может применяться шнек (предвключенное колесо). Расположение входного патрубка насосов - по оси вала в горизонтальной плоскости или вертикально вверх, напорного -вертикально вверх.

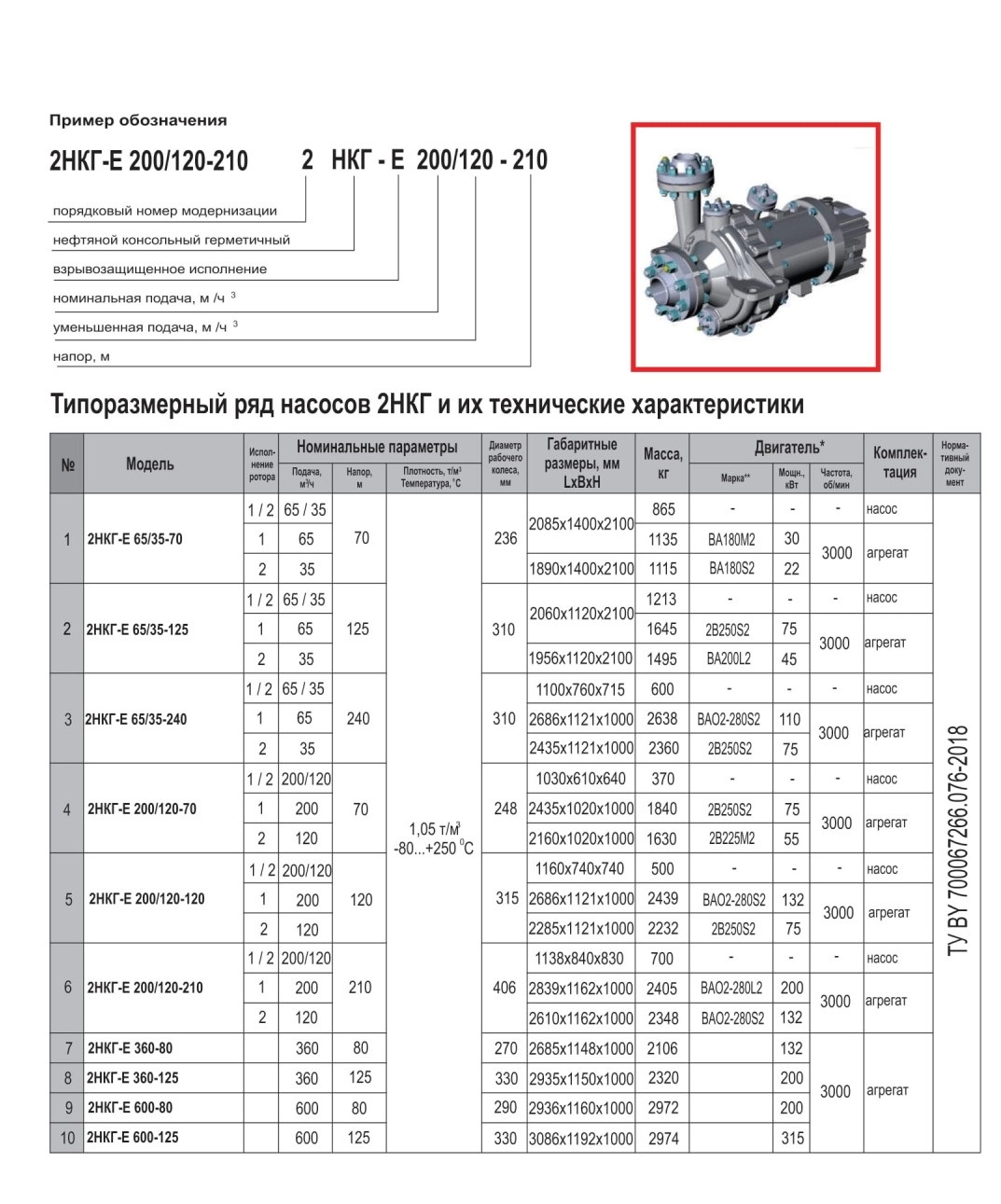

Типоразмерный ряд насосов 2НКГ и их технические характеристики





Материальное исполнение насосов 2НКГ в зависимости от перекачиваемого продукта: S-5; S-6; S-8; С-6; А-7; А-8; D.

Для обеспечения низких значений кавитационного запаса насоса может применяться шнек (предвключенное колесо).

В насосах 2НКГ внутренние подшипники скольжения работают на перекачиваемой среде.

Уплотнением вала служит разделительный стакан в составе магнитной муфты.

Расположение входного патрубка насоса - горизонтально вдоль оси насоса или вертикально вверх, напорного - вертикально вверх.

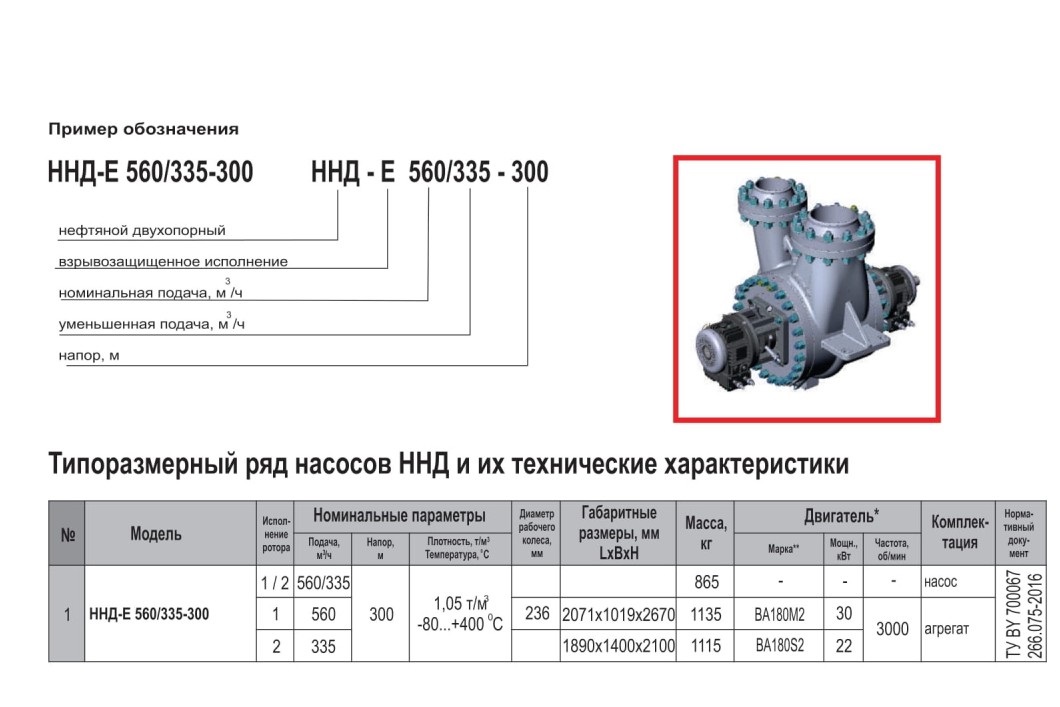

Типоразмерный ряд насосов ННД и их технические характеристики





Материальное исполнение насоса в зависимости от перекачиваемого продукта: S-5; S-6; S-8; С-6; А-7; А-8; D.

В насосе колесо двустороннего входа перекачиваемой жидкости, сменные уплотнительные кольца на роторных и статорных деталях, высокоэффективная проточная часть, эффективная система смазки и охлаждения подшипников.

Камеры уплотнения вала выполнены согласно API 682.

Возможна установка вентилятора на валу насоса.

Расположение входного патрубка насоса - горизонтальное боковое и перпендикулярное оси вала или вертикально вверх, напорного - вертикально вверх.





Насосы для перекачивания химически нейтральных абразивных гидросмесей

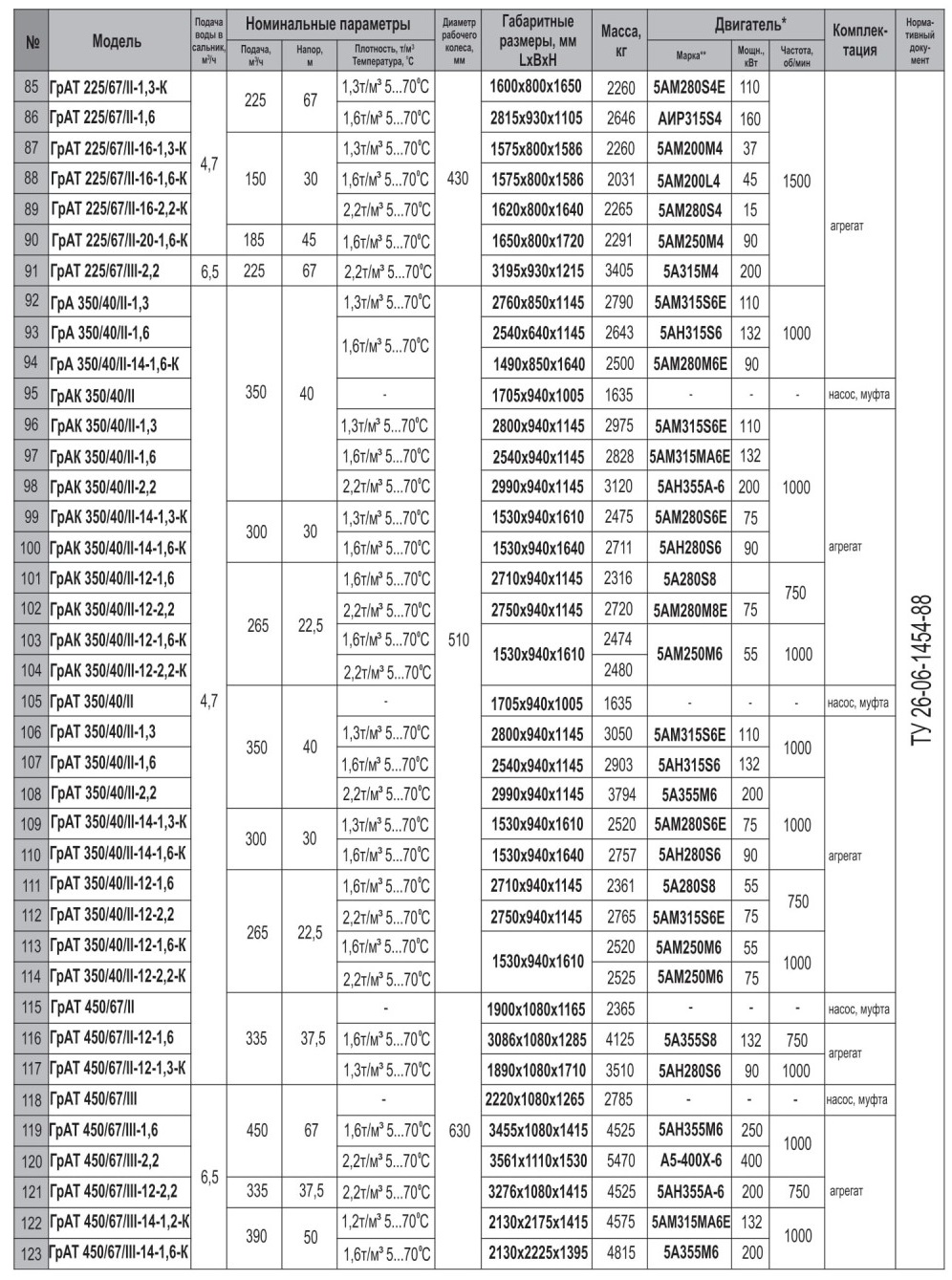

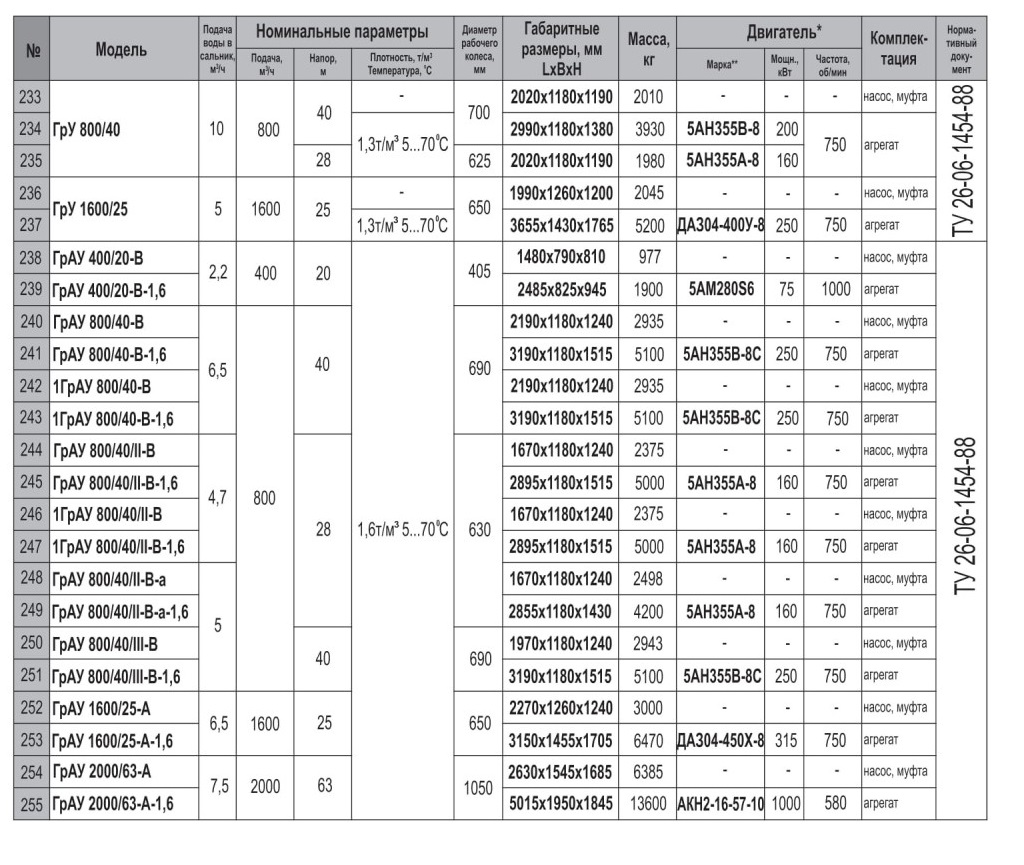

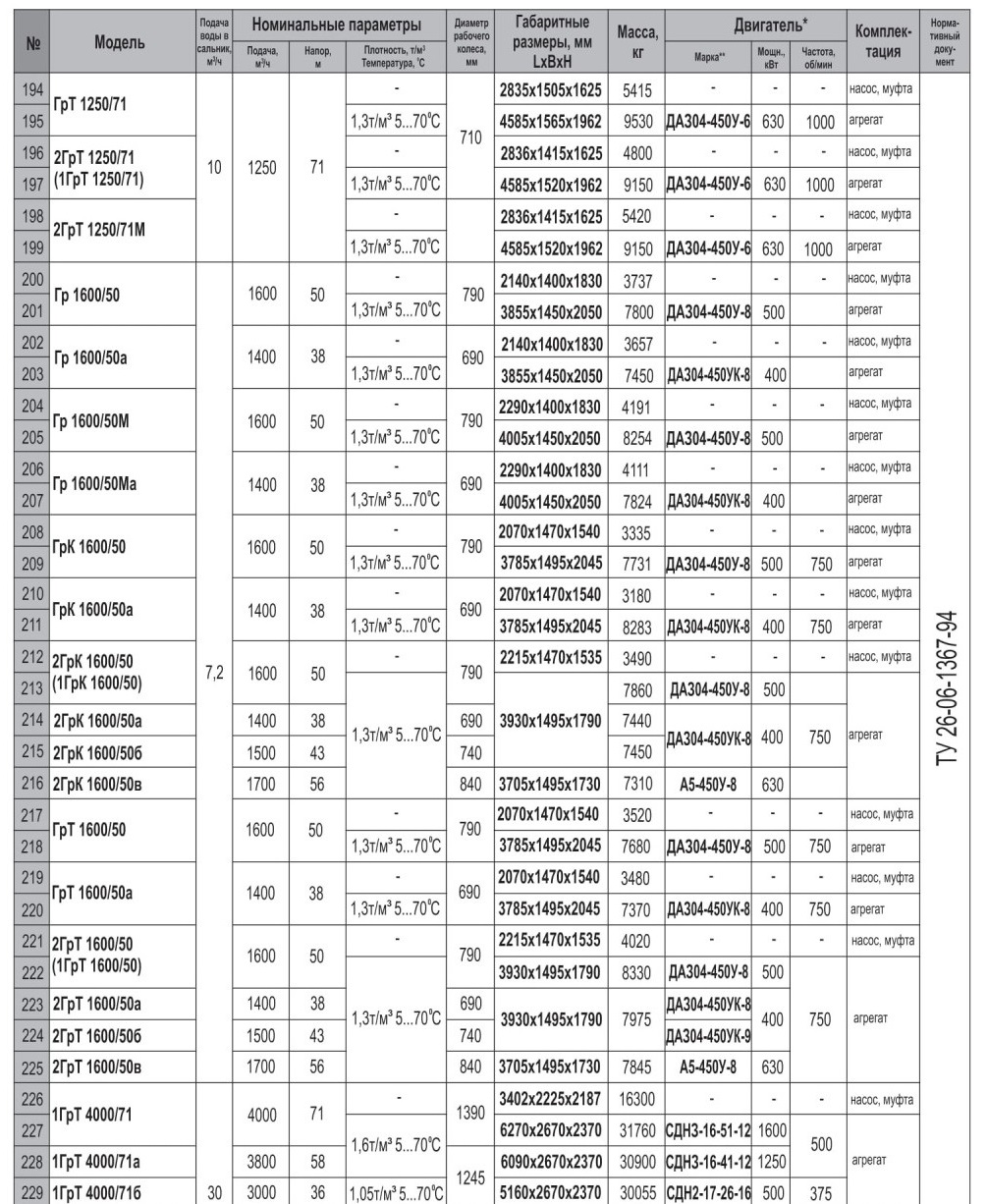

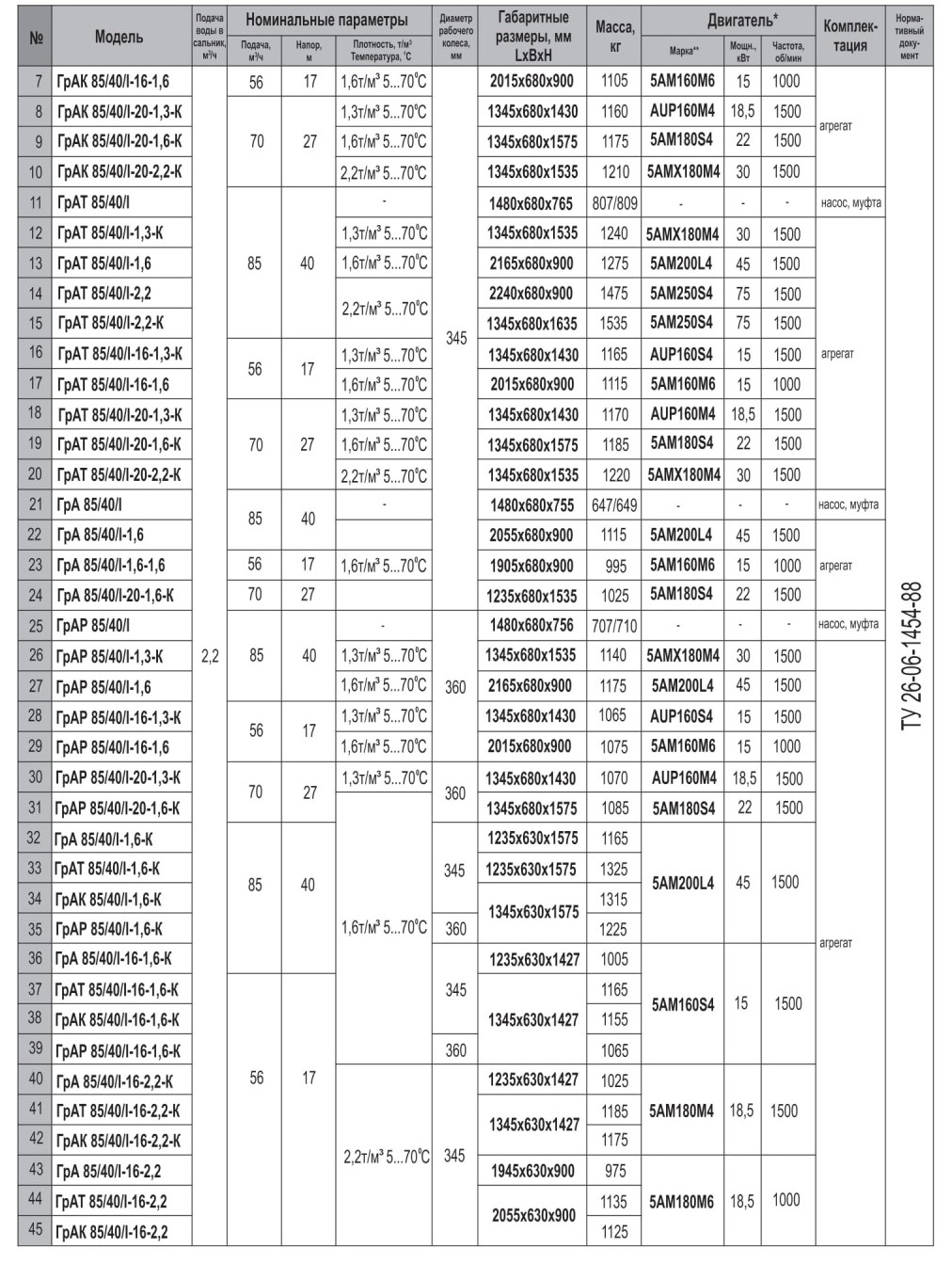

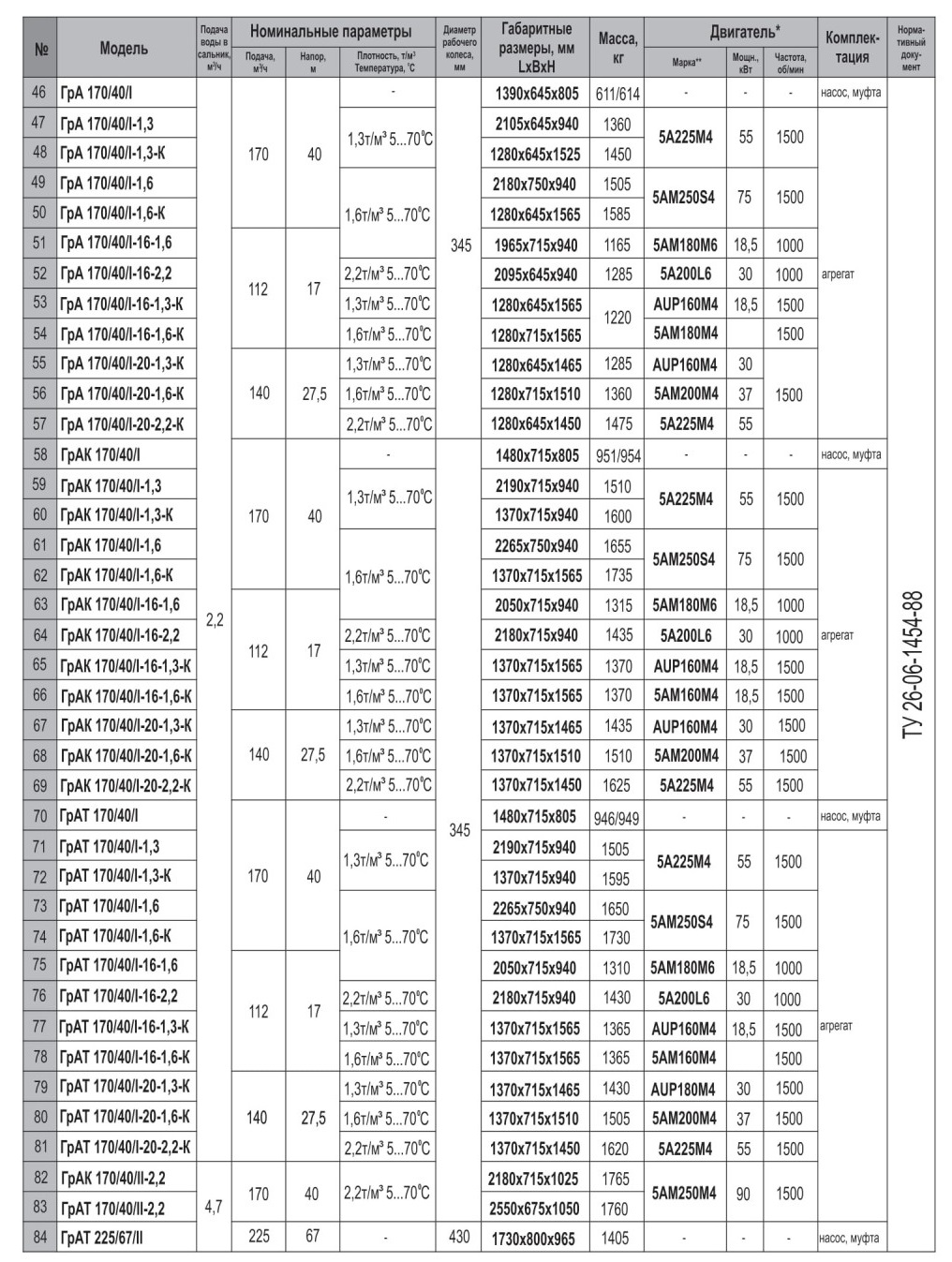

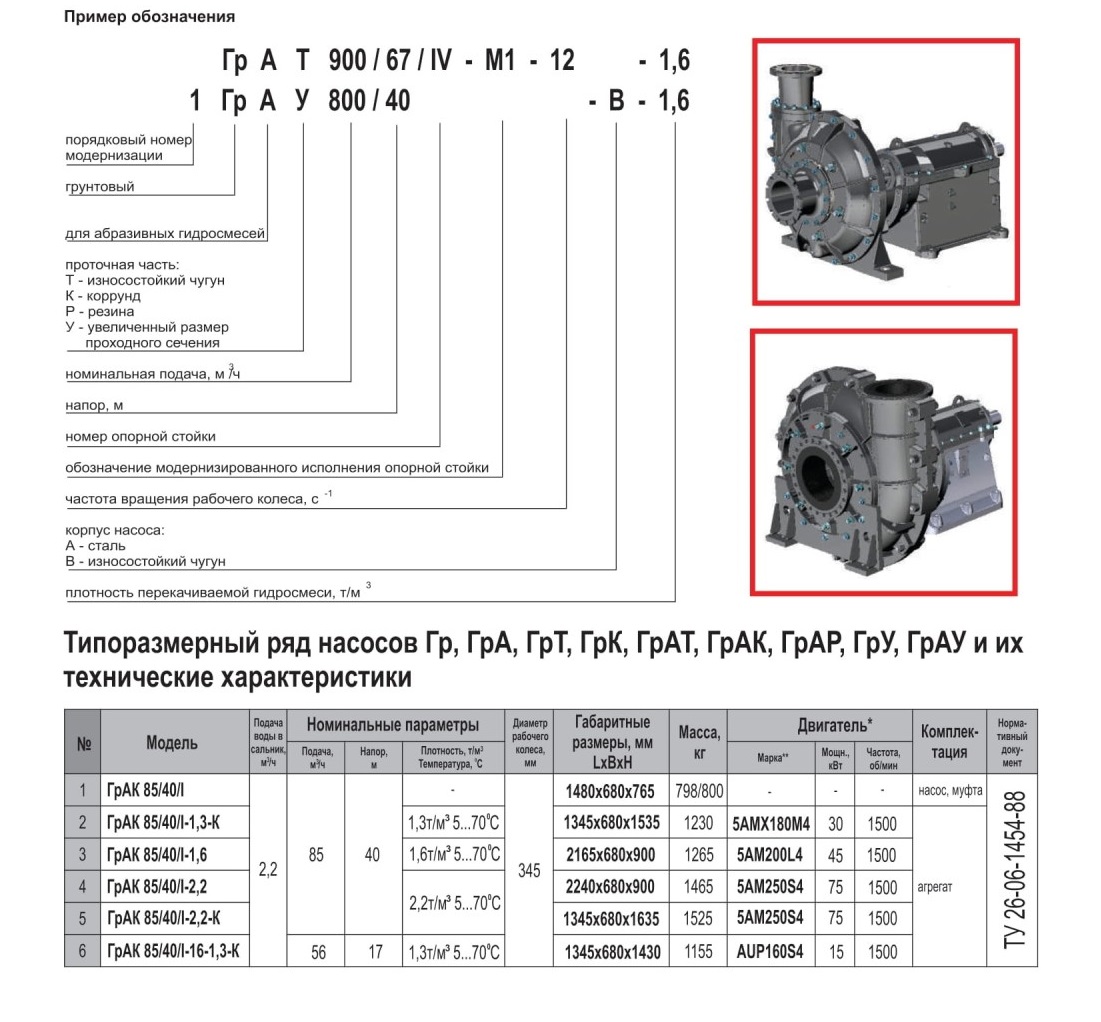

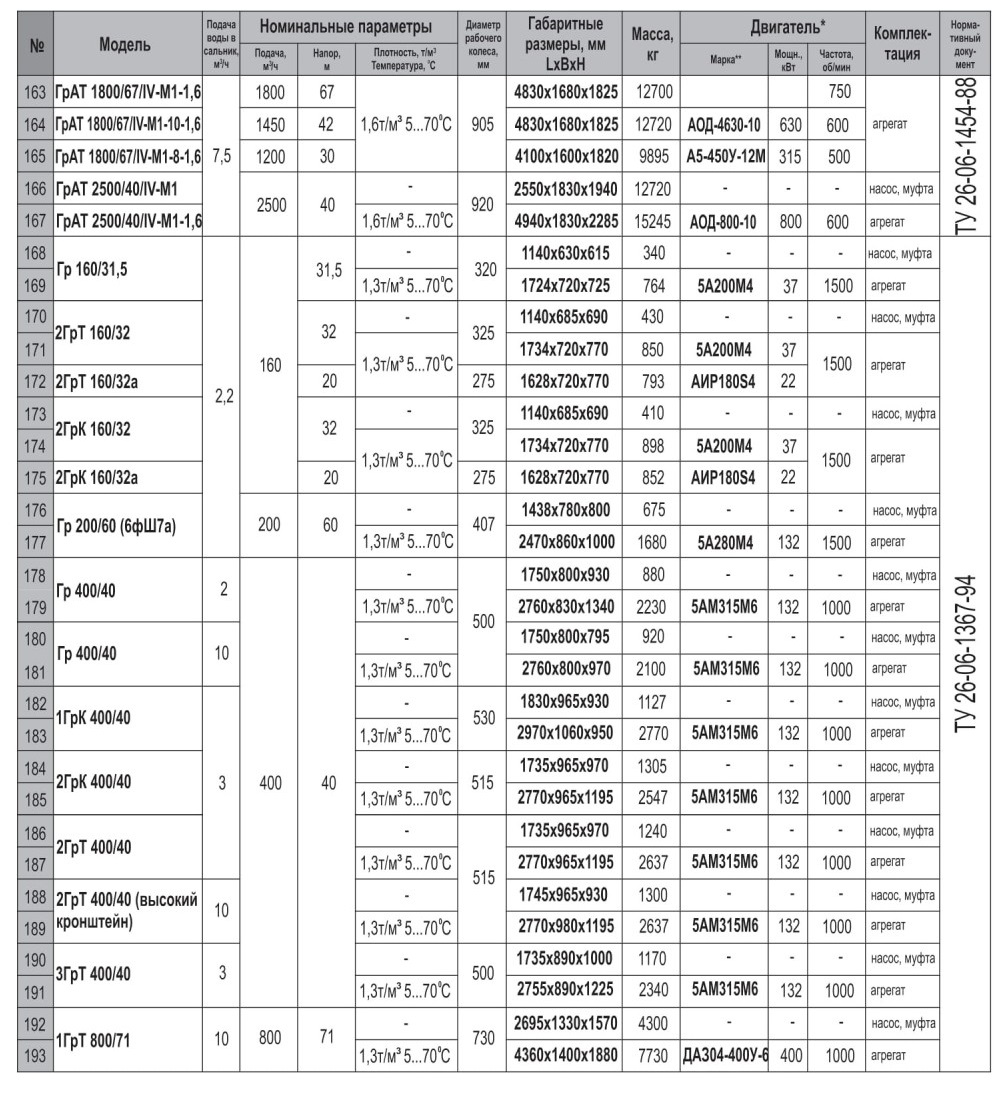

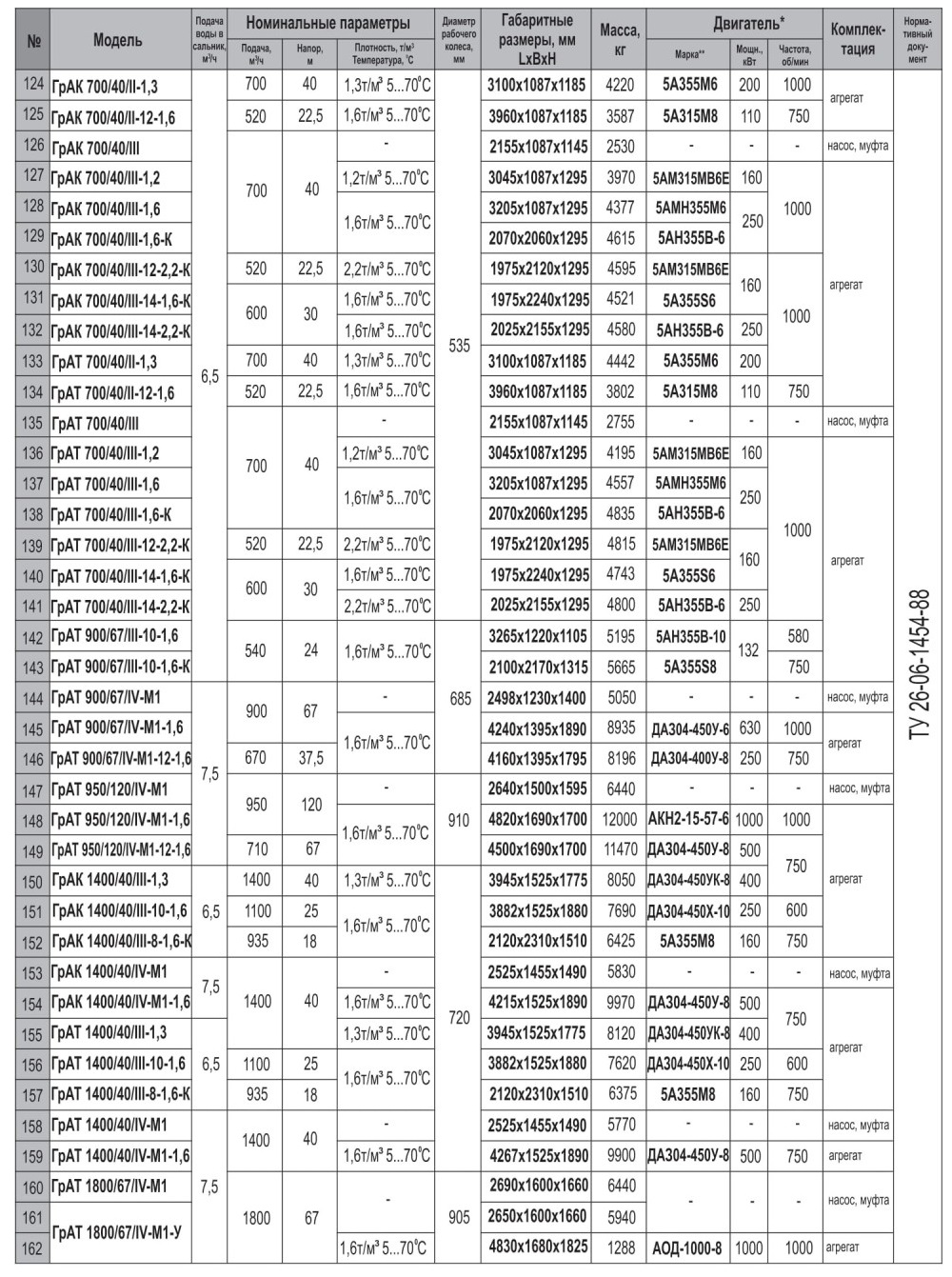

Типоразмерный ряд насосов Гр, ГрА, ГрТ, ГрК, ГрАТ, ГрАК, ГрАР, ГрУ, ГрАУ и их технические характеристики































В насосе ГрАУ 800/40 направление вращения ротора насоса против часовой стрелки, если смотреть со стороны двигателя.

В насосе 1ГрАУ 800/40 направление вращения ротора насоса по часовой стрелки, если смотреть со стороны двигателя. Насос Гр 1600/50М комплектуется опорной стойкой на жидкой смазке.

В насосе 2ГрТ 1250/71М увеличены рабочие толщины бронедисков и внутреннего корпуса, введен торцевой зазор между рабочим колесом и бронедиском, на всасывающем патрубке исключено кольцо из стали.

В насосе 1 ГрТ 4000/71В возможно расположение напорного патрубка под любым углом с шагом 30 ,выполнен вертикальный разъем передней и задней половин внешнего корпуса, герметичная проточная часть включает внутренний корпус и два бро-недиска, введен модернизированный корпус сальника.

Освоено изготовление нового грунтового насоса ГрАУ 1600/25М (с установкой для гидрозатвора). Насос ГрАУ 1600/25М является модернизированным аналогом насоса ГрАУ 1600/25 и полностью соответствует по своим посадочным размерам на кронштейне и присоединительным патрубкам.

Дополнительно возможные опции:

- комплектация насосов датчиками температуры и вибрации;

- комплектация лепестковыми либо зубчатыми муфтами;

- установка крышек сальника в стальном исполнении (стандартно из СЧ20);

- упаковка на брусьях либо в деревянном ящике.

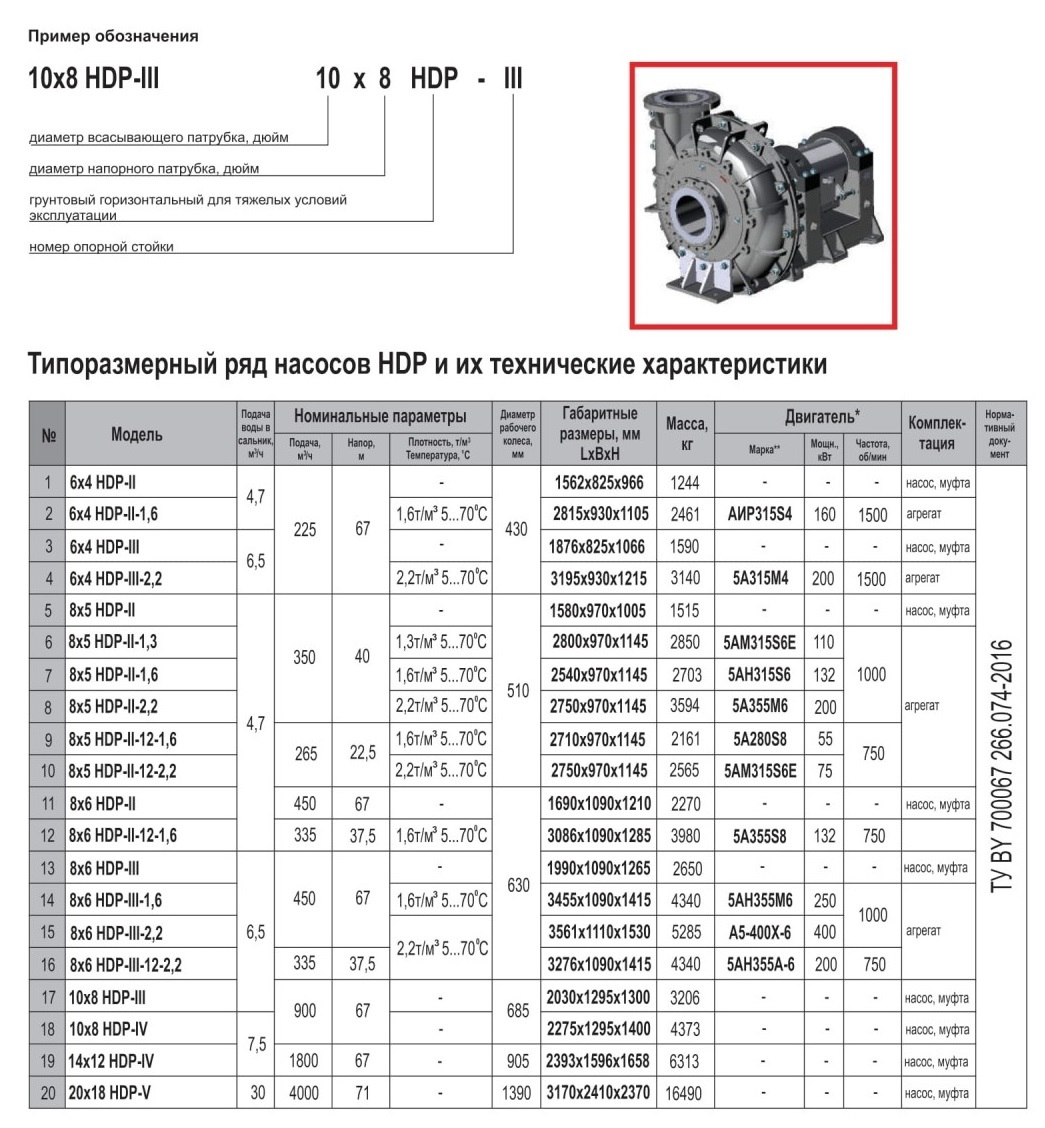

Типоразмерный ряд насосов HDP и их технические характеристики





В насосах HDP усовершенствована камера сальникового уплотнения, схема подшипниковых узлов с применением усиленных валов и современных подшипников.

Смазка осуществляется маслянной ванной (стандарт) или консистентной смазкой (опция).

В насосах HDP применена новая конструкция наружных корпусов, геометрия корпуса внутреннего с увеличенными толщинами стенок, конструкция крышки всаса, специальные уплотнительные элементы.

Бронедиски (для насосов 8x6 HDP и выше) имеют места для крепления в половинах наружного корпуса.

Дополнительно возможные опции:

- комплектация насосов датчиками температуры и вибрации;

- комплектация лепестковыми либо зубчатыми муфтами;

- установка крышек сальника в стальном исполнении (стандартно из СЧ20);

- упаковка на брусьях либо в деревянном ящике.





Насосы для перекачивания химически нейтральных абразивных смесей

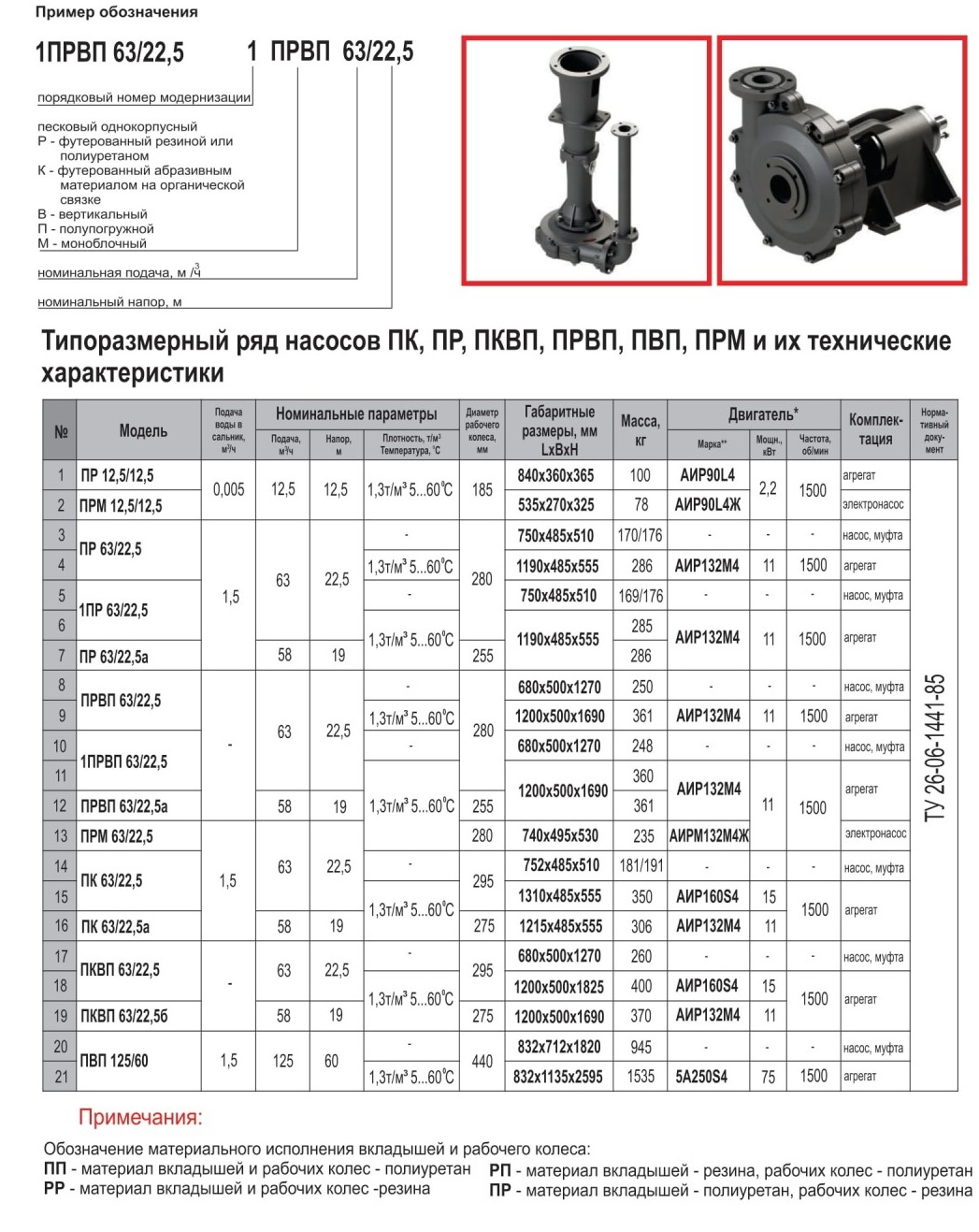

Типоразмерный ряд насосов ПК, ПР, ПКВП, ПРВП, ПВП, ПРМ и их технические характеристики

Примечания:

Обозначение материального исполнения вкладышей и рабочего колеса:
ПП - материал вкладышей и рабочих колес - полиуретан рп - материал вкладышей - резина, рабочих колес - полиуретан РР - материал вкладышей и рабочих колес -резина ПР - материал вкладышей - полиуретан, рабочих колес - резина



Насосы для перекачивания бумажной массы

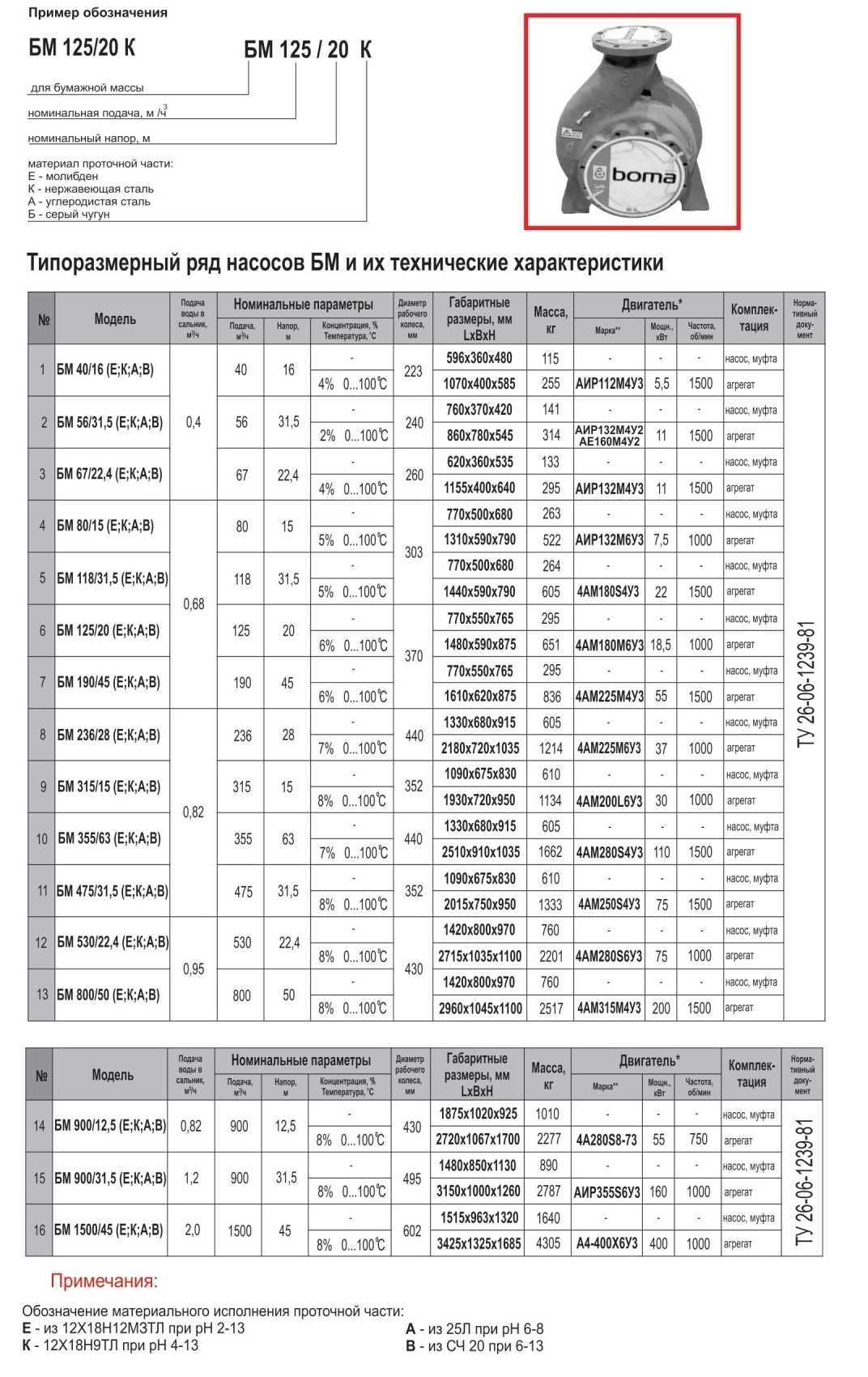

Типоразмерный ряд насосов БМ и их технические характеристики





Насосы для перекачивания суспензии каучука в воде

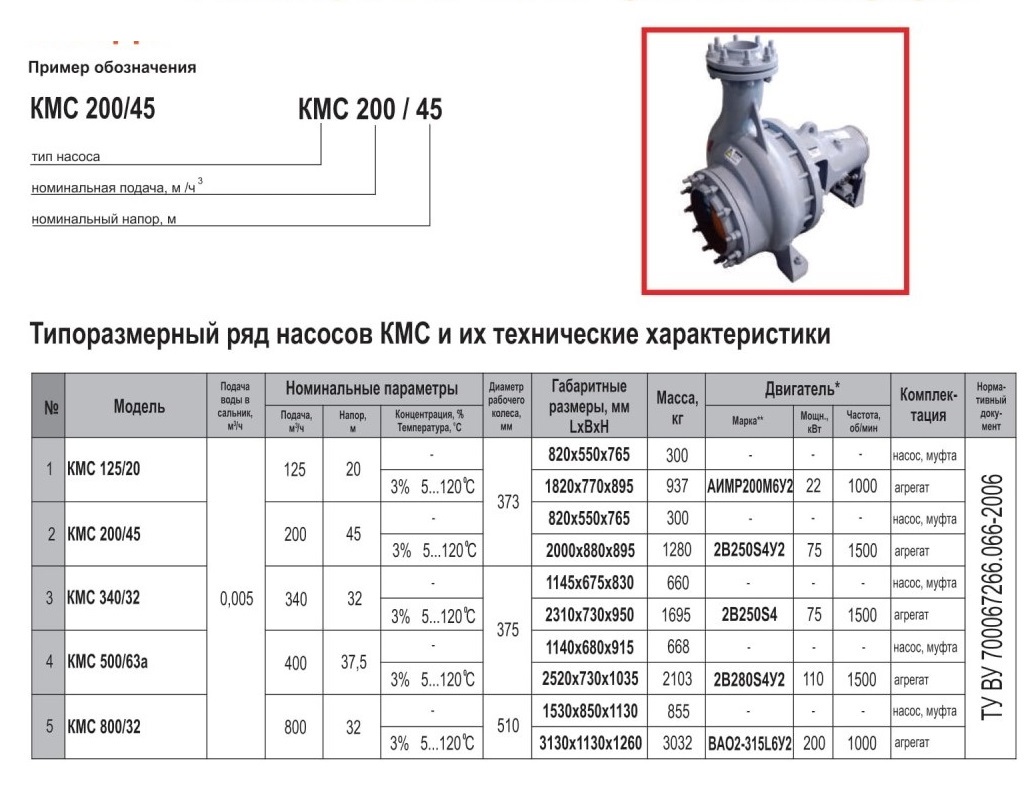

Типоразмерный ряд насосов КМС и их технические характеристики





Насосы для перекачивания химически нейтральных сточных жидкостей

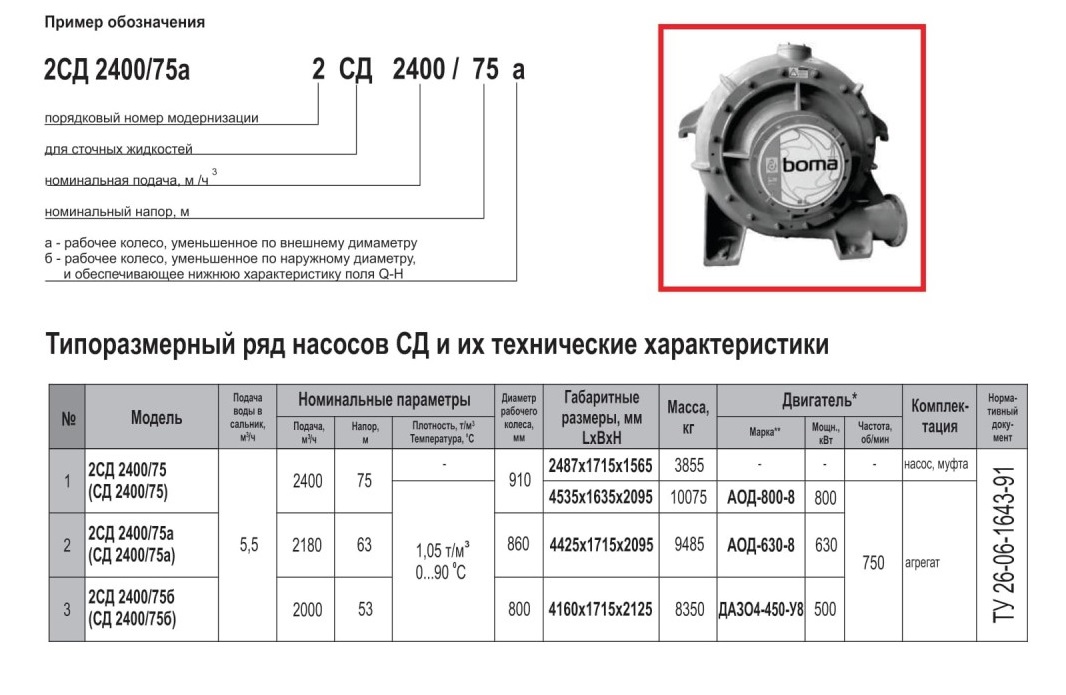

Типоразмерный ряд насосов СД и их технические характеристики



В насосах 2СД улучшена конструкция опорной стойки, передний и задний стаканы подшипников изготавливаются из стали 25Л, изменена конструкция крышки уплотнения переднего подшипника.

* Тип и мощность приводных электродвигателей указаны для номинальных параметров подачи и напора с учетом указанной максимальной плотности перекачивания среды.

Использование насоса с параметрами, отличными от номинальных, необходимо согласовать с заводом-изготовителем для корректного подбора электродвигателя необходимого типа и мощности.

** Могут применяться двигатели любых производителей. При применении другого типа электродвигателя необходимо согласовать массо-габаритные характеристики с заводом-изготовителем.



























///////////////////////////////////////
