Инструкция по установке и эксплуатации

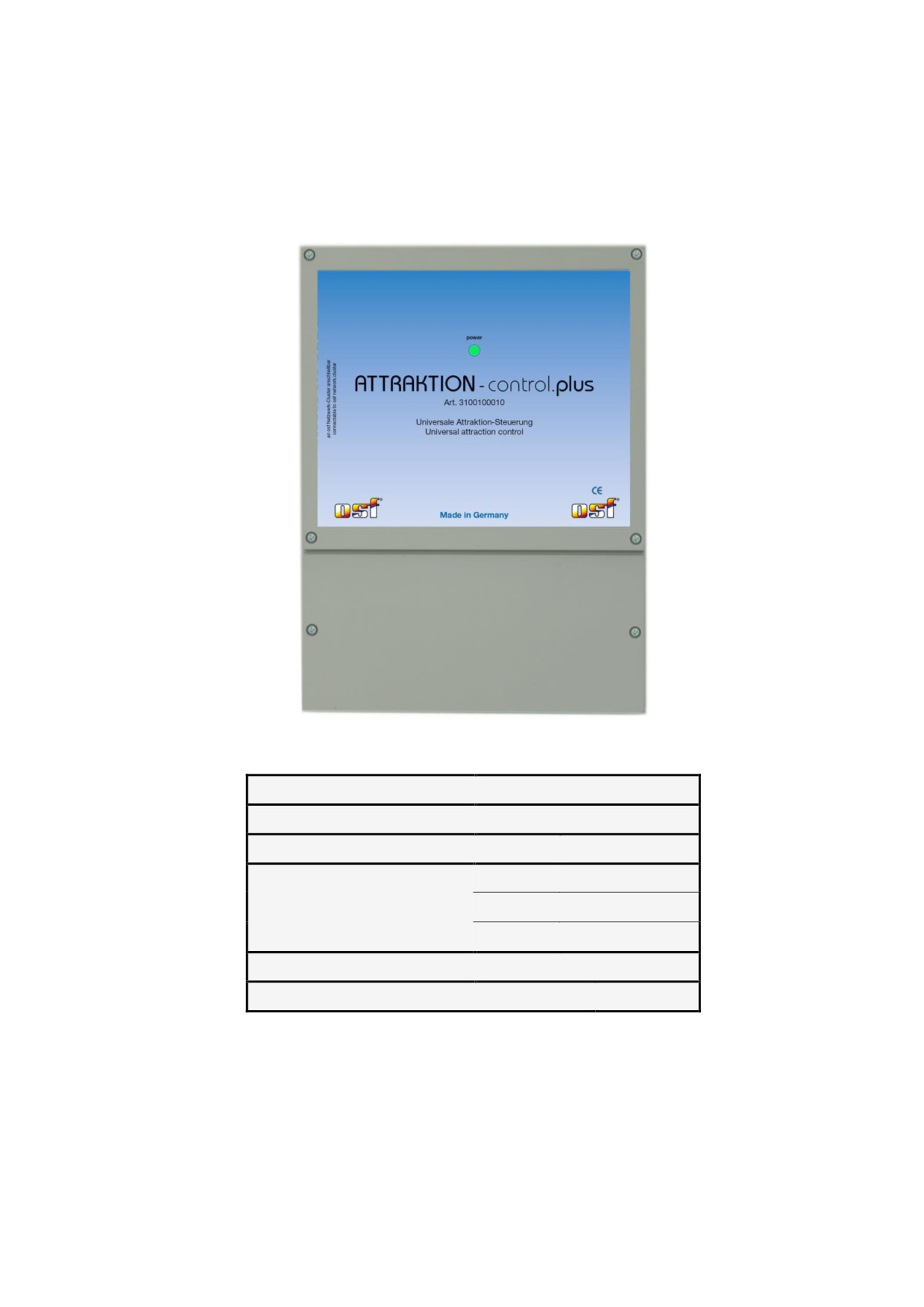

Блок управления аттракционами с веб-сервером.

Арт. N: 310.010.0010

Технические данные

Габариты:

220мм x 285мм x 80мм

Рабочее напряжение:

230В/50Гц

Потребляемая мощность:

около.5 ВА

Aттр. 1:

макс. 8A (230В)

Коммутируемая мощность

безпотенциальных

Aттр. 2:

макс. 8A (230В)

выходов:

Aттр. 3:

макс. 8A (230В)

Класс защиты корпуса:

IP 40

Напряжение на кнопках упр. аттракционами

5В

Общее описание

Электронный блок управления аттракционами Attraktion-control.plus предназначен для

управления до 3 аттракционов и может применяться как расширение к блоку PC-45 exclusiv и

как самостоятельное устройство.

Аттракционы могут управляться от внешней сенсорной панели управления (smart-touch), от

кнопок расположенных на краю бассейна и через компьютерную сеть (LAN, интернет) с

помощью встроенной в устройство интернет страницы.

Для каждого аттракциона возможна установка таймера для ограничения времени работы, а

также расписание работы на неделю. Конфигурация аттракционов возможна через блок PC-45

exclusiv или через встроенную интернет страницу.

Общие указания

Блок управления аттракционами сконструирован для безопасной и надежной работы при

соблюдении положений настоящей инструкции по эксплуатации. Поэтому перед установкой

блока внимательно прочтите это руководство по эксплуатации! Приведенные в нем указания

по монтажу и эксплуатации должны выполняться в точности. При соблюдении этих условий

блок управления аттракционами будет безупречно работать в течение многих лет.

Монтаж:

Корпус укрепляется вертикально и прочно на массивной стене с достаточной несущей

способностью. Место расположения должно быть защищено от пыли и воды, чтобы

гарантировать безупречную работу устройства. Окружающая температура может находиться в

пределах от-0 ° C до + 50 ° C и по возможности должна была постоянной. Относительная

влажность в месте размещения не должна превышать 95%, нельзя допускать образования

конденсата. Избегать прямого попадания на устройство теплового и солнечного излучения.

Электрическое подключение

Размещать блок управления в соответствии с его нормами необходимо во влагозащищенном

месте. Электропитание к блоку должно подводиться через всеполюсной выключатель с

расстоянием между разомкнутыми контактами минимум 3 мм, и через устройство защитного

отключения (УЗО), которое срабатывает при возникновении утечки тока на землю (Ток утечки

I_ут

 30 мА). Перед открытием корпуса обязательно полностью обесточить прибор.

Электрическое подключение, а также настроечные и сервисные работы разрешено

проводить только квалифицированному электрику! Придерживаться нижеприведенной

схемы подключения и соблюдать правила техники безопасности.

Низковольтные кабели

Провода с низким напряжением нельзя укладывать в один кабельный канал вместе с

силовыми кабелями. Принципиально избегать прокладки проводов с низким напряжением в

непосредственной близости от линий электропередачи.

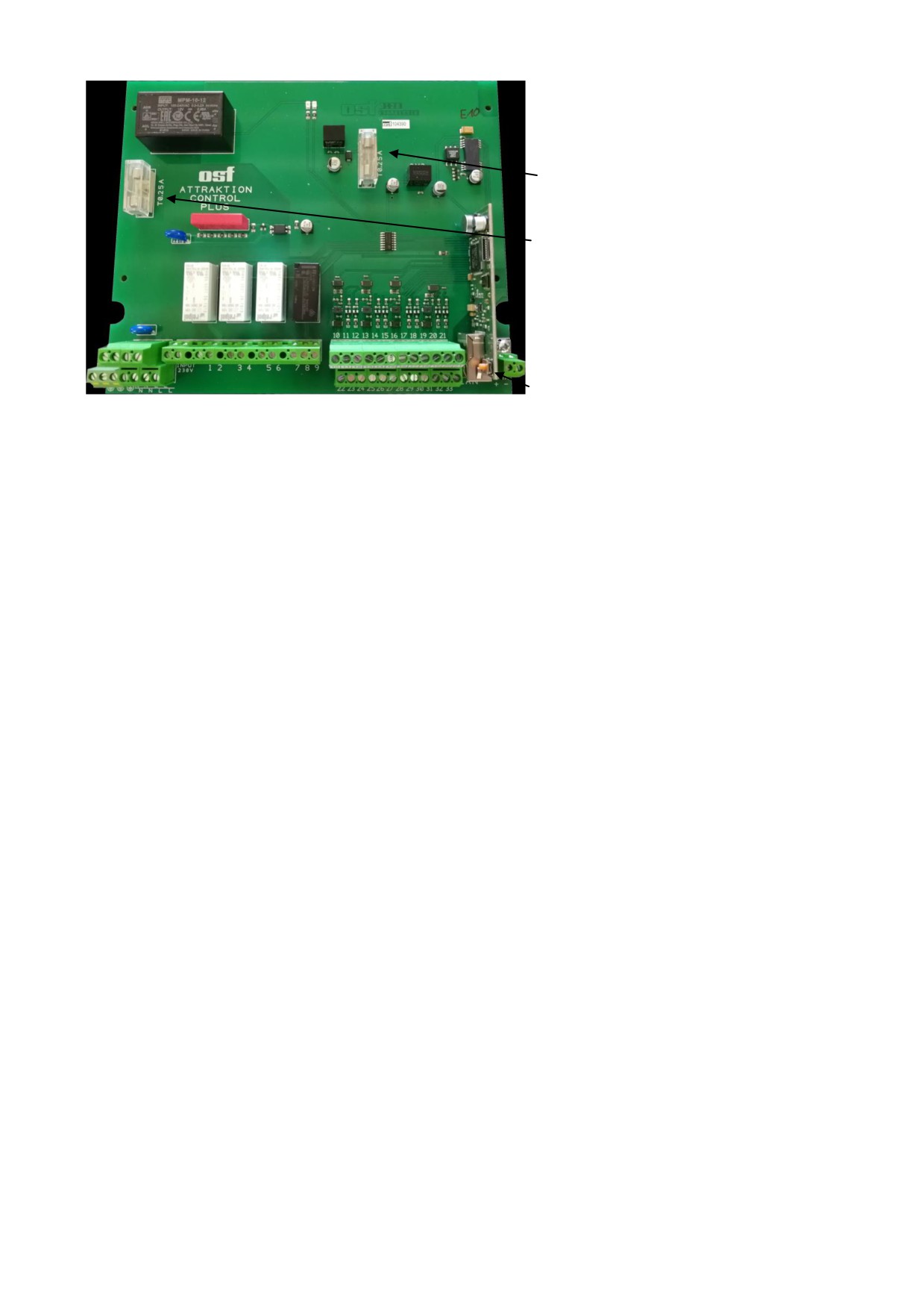

10

11

12

13

14

15

16

17

18

19

20

21

INPUT

230V

L

N

1

2

3

4

5

6

7

8

9

22

23

24

25

26

27

28

29

30

31

32

33

D+

D-

Сеть

Вход

230В

230В

RS485

50Гц

для

импульс. безпотенциальные

режима

контакты

макс. 8А

зелен. красн.

зелен. красн.

зелен. красн.

зелен. красн.

Аттр. 1

Аттр. 2

Аттр. 3

12В

LAN кабели

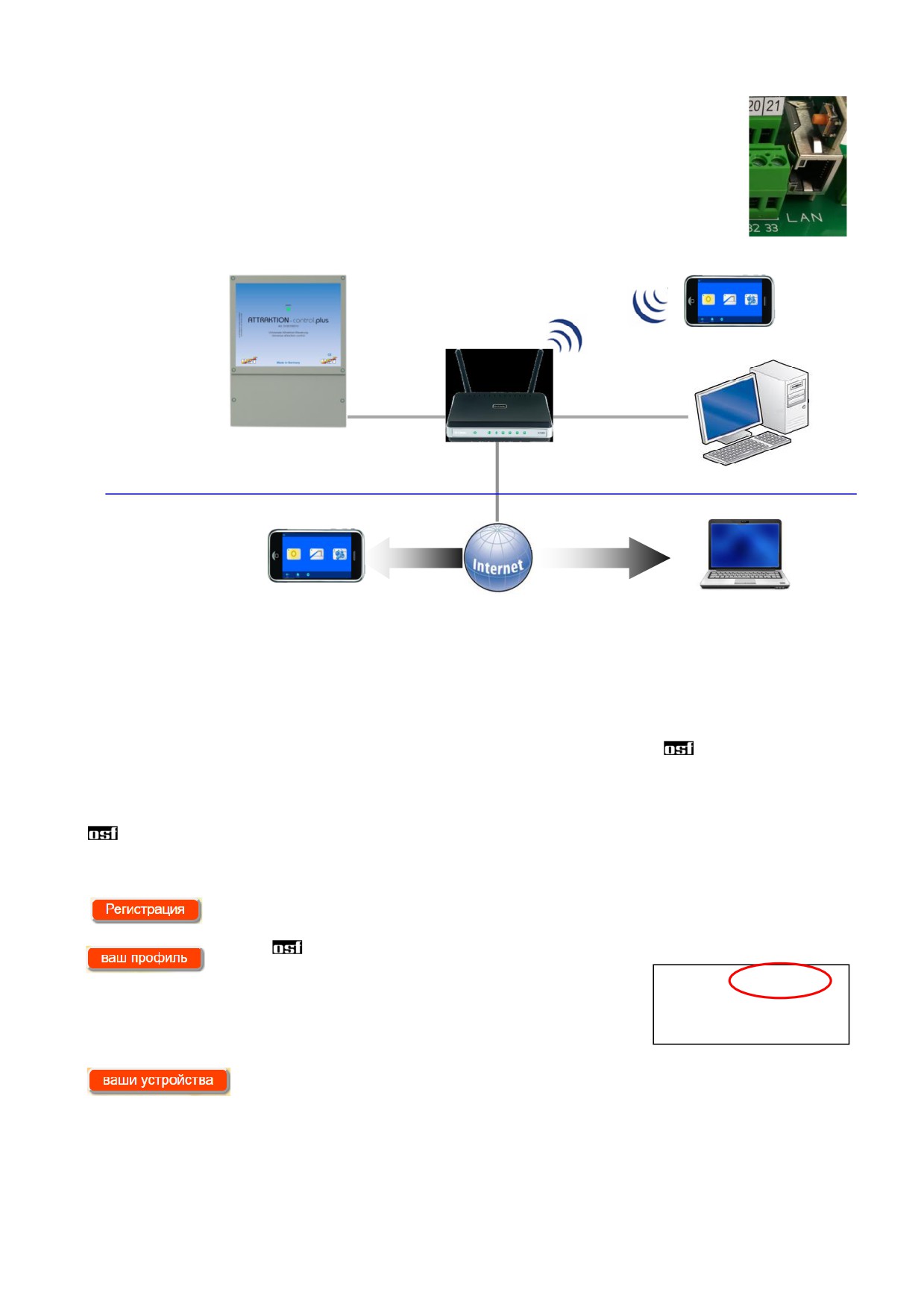

Разъем LAN

Блок управления аттракционами имеет разъем LAN (Ethernet, RJ45). Управление и настройка

аттракционов производится исключительно через LAN сеть с помощью блока PC-45 exclusiv,

внешней панели smart-touch или с любого компьютера или смартфона через встроенную в блок

интернет страницу.

Для соединений необходимо использовать стандартный сетевой кабель (patch-kabel, CAT5).

Каждое устройство сетевого кластера

(PC45-exclusiv, Attraktion-Control.plus и др.) должно

находиться в одной локальной сети. Проще всего подключить все устройства к одному

сетевому коммутатору

(switch). В нашем ассортименте имеется подходящий сетевой

коммутатор

Cluster-switch.plus. Более подробно смотри раздел

«Подключение к

компьютерной сети и интернетуª.

Подключение к блоку управления бассейном PC-45 exlusiv

Блок управления PC-45 exclusiv позволяет объединить несколько устройств из „plus“ серии в

единый сетевой кластер для управления бассейном. Обмен данными между устройствами

производится по локальной компьютерной сети LAN, при этом используется

коммуникационный протокол собственного производства, на основе сетевого протокола UDP.

Для связи устройств необходимо чтобы оба устройства были подключены к локальной сети.

Затем в меню управления блока PC-45 exclusiv «Кластер сетевых устройствª выбрать пункт

добавить блок Attraktion-control.plus. Далее, следуя предложенной инструкции, нажать кнопку

старт и затем нажать кнопку LAN в блоке Attraktion-control.plus. Более подробно смотри раздел

инструкции блока PC-45 exclusiv «Кластер сетевых устройствª.

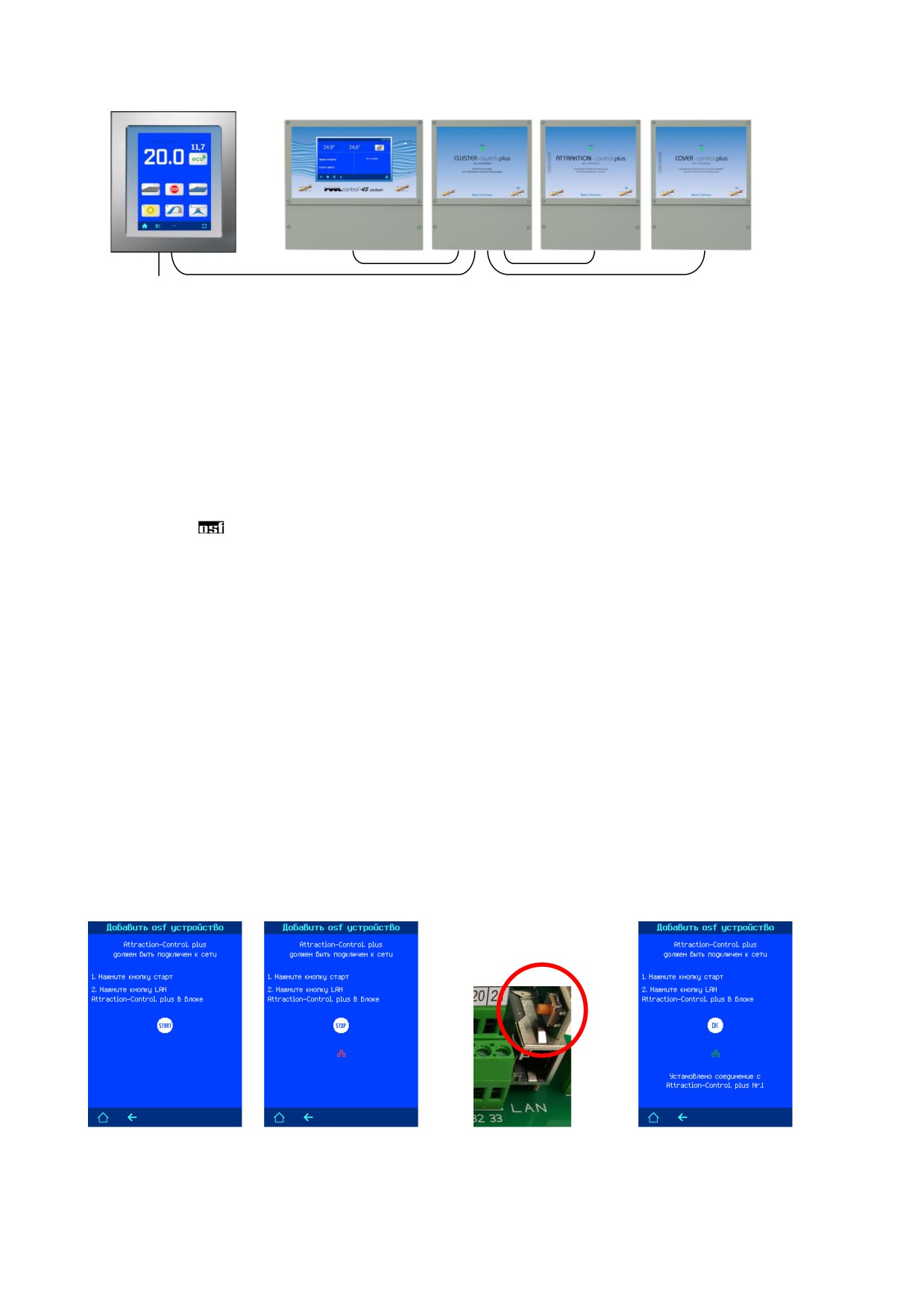

Подключение к внешней панели управления Smart-touch

Для связи устройств необходимо чтобы оба устройства были подключены к локальной сети. На

экране внешней панели управления smart-touch зайти в меню добавить osf устройство и

выбрать блок Attraktion-control.plus. Далее, следуя предложенной инструкции, нажать кнопку

старт и затем нажать кнопку LAN в блоке Attraktion-control.plus. Более подробно смотри

инструкцию внешней панели управления smart-touch.

Пожалуйста, соблюдайте также инструкции по монтажу и эксплуатации блока

PC-45 exclusiv и внешней панели управления Smart-Touch.

Подключение аттракционов:

К блоку управления, в зависимости от конфигурации, можно подключить до

ATTRACTION

3 аттракционов.

CONTROL

Аттракционы управляются с помощью беспотенциальных, нормально

открытых контактов реле

(сухие контакты). Контакты

1-2

(на рисунке

справа),

3-4 и

5-6. Коммутируемая мощность контактов достигает

8А.

Расстояние между контактами соседних аттракционов больше 8 мм, что

1

2

соответствует безопасному расстоянию между контактами соседних

аттракционов. Внимание: В цепи контактов нет предохранителей.

Кнопки управления аттракционами с края бассейна

Все аттракционы, подключенные к блоку Attraktion-control.plus, можно включать внешними

кнопками, расположенными на краю бассейна. Кнопки находятся под безопасно малым

напряжением 5В. В качестве кнопки управления с края бассейна наиболее хорошо подходит

водонепроницаемая EL-кнопка с двухцветной подсветкой. (арт. 1081005152). Если аттракцион

включен, то индикатор кнопки горит зеленым цветом, при выключенном аттракционе индикатор

горит красным цветом.

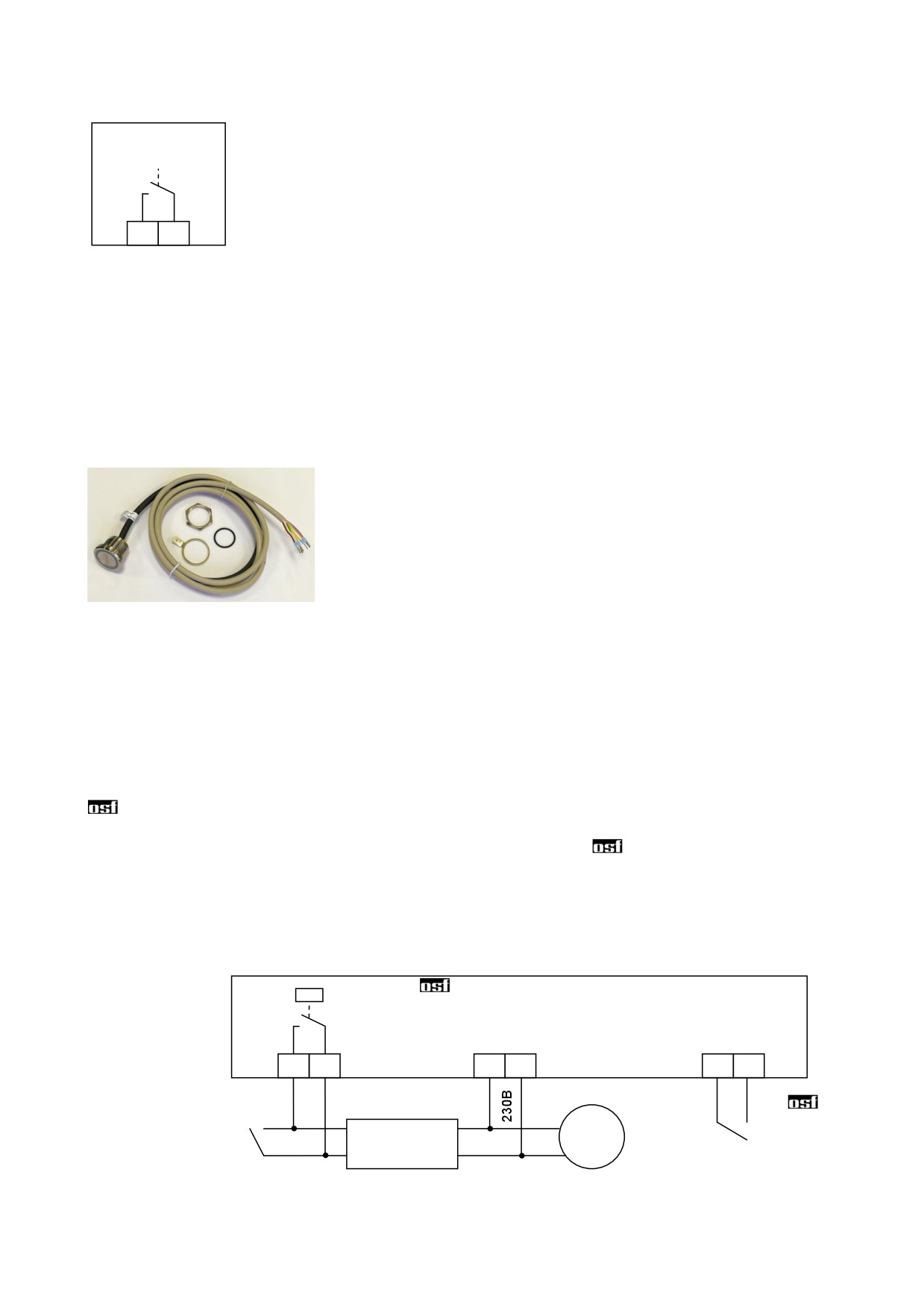

Электронная кнопка с двухцветной подсветкой для подводного монтажа

Электронная кнопка (Арт.: 1081005152) водонепроницаема (IP68)

и поэтому может применяться для установки ниже уровня воды.

Корпус кнопки выполнен из нержавеющей стали AISI 316L (V4A,

DIN 1.4404), длина кабеля составляет 1,5 метра. В поставку

входит уплотнительное кольцо и крепежная гайка. Резьба M22x1.

Кабель можно удлинять до 20 м. Тип кабеля LiYY 6x0,25. Соблю-

дайте правила прокладки низковольтный кабелей. (см. выше)

Использование входа 230В

Вход 230В используются для определения текущего состояния аттракциона, если этот

аттракцион управляется импульсами. (См. раздел конфигурация выходов). Вход находится на

достаточном расстоянии от других клемм, что позволяет для определения состояния

использовать любую фазу электропитания аттракциона.

Вход 230В используются при управлении аттракциона с собственной электроникой. В этом

случае контакты беспотенциалного выхода 1,2 необходимо параллельно соединить с

кнопочным элементом управления аттракциона. Для включения и выключения аттракциона,

блок управления будет кратковременно замыкать соответствующее контакты, тем самым

имитируя замыкание родной кнопки аттракциона. Таким образом, аттракцион может быть

включен как родной кнопкой аттракциона, так и по инициативе

блока управления

аттракционами.

Вход 230В, соединенный параллельно с электропитанием аттракциона, позволяет однозначно

определять текущее состояние аттракциона.

Пример подключения противотока к выходу A1. В этом случае противоток можно включать, как

собственным элементом управления, так и кнопкой подсоединенной к клеммам 20-26.

ATTRACTION CONTROL

INPUT 230V

Вход 230В

статус аттракциона

1

2

10

11

Кнопка

Родная кнопка

Эл. блок

Исполни-

управления

управления

М

тельный

противотоком

противотока

аттракционом

элемент

Настройка и конфигурация

Конфигурация и настройки блока Attraktion-control.plus можно производить с экрана блока PC-

45 exclusiv или с любого компьютера или смартфона через встроенную в блок интернет

страницу.

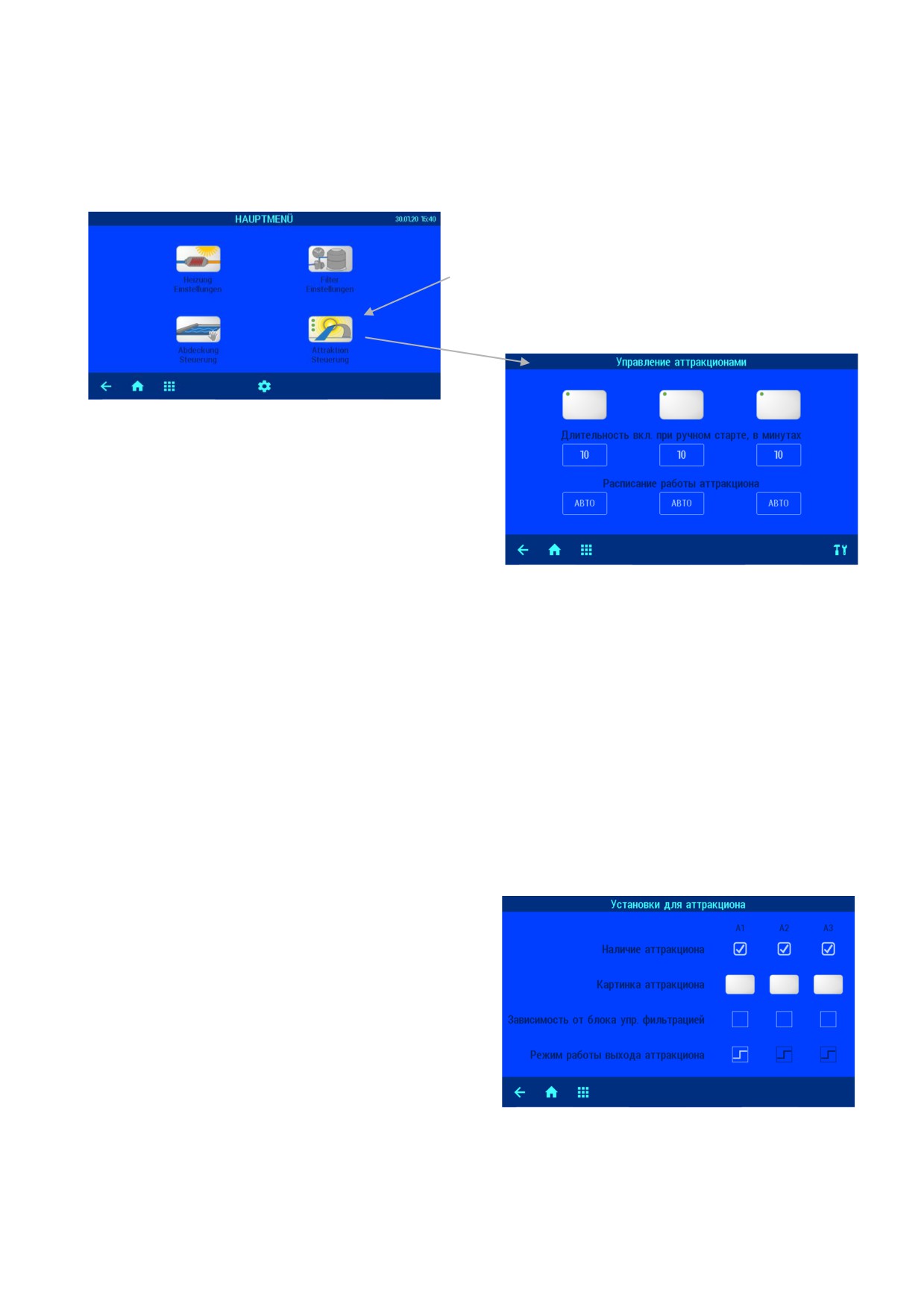

Настройка с экрана блока PC-45 exclusiv

После логического соединения блоков Attraktion-

control.plus с блоком PC-45 exclusiv в главном

меню последнего появится дополнительная

иконка, которая ведет в меню настроек и

конфигурации блока управления аттракционами.

Длительность включения аттракциона

Этот параметр определяет время работы

аттракциона после его включения с помощью

кнопки. Аттракцион, включенный от кнопки, будет

выключен через установленное время или

повторным нажатием управляющей кнопки.

Чтобы отключить таймер на работу аттракциона

достаточно ввести длительность 0 минут.

Заводская установка: 10 минут

Расписание работы аттракциона

В этом меню запрограммировать недельное часовое реле управления аттракционом.

Возможен ввод 15 независимых циклов включения и выключения. В каждом цикле необходимо

ввести определенный день недели или группу дней.

Время 00:00 введённое в поле время выключения означает конец дня (24:00).

Необязательно вводить время включения аттракциона, при этом аттракцион будет

выключаться в назначенное время.

Заводская установка: Расписание работы не запрограммировано

С помощью кнопки режим работы часового реле можно выключить часовое реле аттракциона,

при этом установки часового реле не теряются.

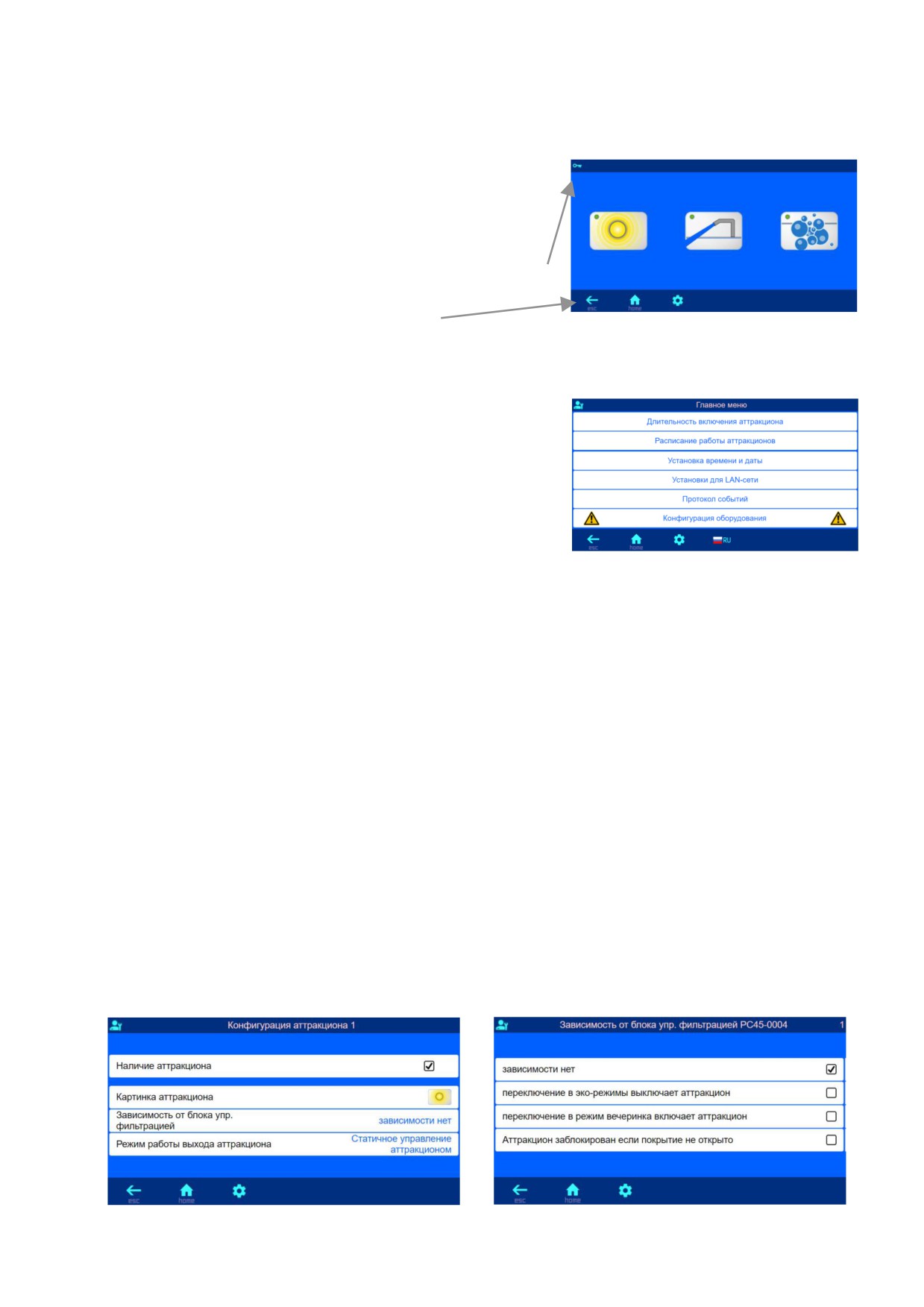

Установки для аттракционов

Наличие аттракциона

Здесь можно указать наличие аттракциона.

Отсутствующий аттракцион не отображается на

экранах управления и настроек.

Картинка аттракциона

В этом меню можно каждому аттракциону

подобрать одно из

15

названий с

соответствующей

картинкой подключенного

аттракциона

Зависимость от блока управления

фильтрацией

В этом меню можно установить зависимости

работы аттракциона, возможны следующие

варианты:

1. Выключать аттракцион в эко-режиме.

Аттракцион будет выключен, если блок

управления фильтрацией переведут в эко-

режим.

2. Включить

аттракцион

в

режиме

«вечеринкаª.

3. Блокировка аттракциона если жалюзи покрытия бассейна полностью не открыты.

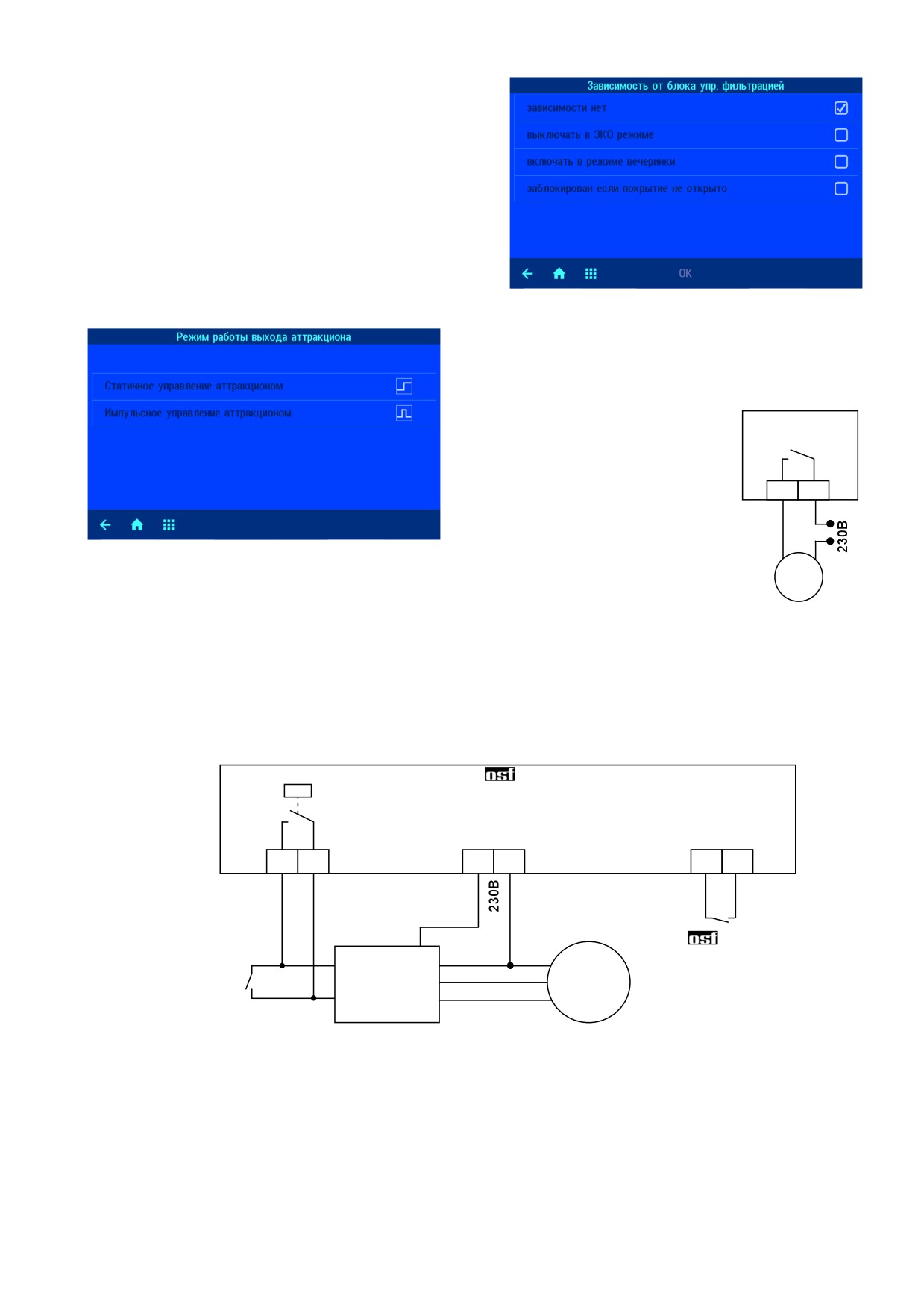

Режим работы выхода аттракциона

В этом меню можно установить режим

управления первым аттракционом. Второй и

третий

аттракционы всегда

работают в статичном режиме.

реле выхода

А1

Статичное

управление

подразумевает, что аттракцион

полностью

находится

под

1

2

контролем блока Attraktion-

control.plus. При этом аттракцион

работает, пока замкнуто управляющее реле, и аттракцион выключен, если

реле разомкнуто. На схеме справа приведен пример подключения аттракциона

М

230V

со статическим управлением.

Управление импульсом подразумевает, что аттракцион имеет собственный блок управления

со своим элементом управления, например пневмокнопкой. В таком случае безпотенциальный

выход первого аттракциона (клеммы 1 и 2) нужно подсоединить параллельно к пневмокнопке

аттракциона. В этом режиме управляющее реле беспотенциального выхода на 1 секунду

замыкает свои контакты для перевода аттракциона в противоположное положение. Таким

образом, становится возможным включение и выключение аттракциона, как кнопкой самого

аттракциона, так и элементами управления блока Attraktion-control.plus.

ATTRAKTION-CONTROL.plus

реле аттракциона А1

замыкается на 1 сек,

имитируя нажатие

родной кнопки

INPUT 230V

аттракциона

Вход 230В, статус аттракциона

1

2

10

11

Насос

аттракциона

N

Кнопка

управления

свой электр.

U

Родная кнопка

противотоком

блок управл.

V

М

управления

аттракционом

аттракционом

W

3~

Чтобы блок, Attraktion-control.plus, всегда знал о текущем состоянии аттракциона и правильно

отображал на дисплее его состояние, необходимо вход 230В параллельно соединить с

электропитанием исполнительного элемента аттракциона.

Клеммы “Input 230V“ является статусным входом для аттракциона A1 (клеммы 1,2).

Подключение к компьютерной сети и интернету

Блок управления аттракционами Attraktion-control.plus располагает LAN

разъемом

(RJ-45, Ethernet) и поддерживает протокол Fast-Ethernet, со

скоростью до 100 Мб/сек.

Ниже приведена типичная схема подключения блока Attraktion-control.plus в

компьютерную сеть, которая позволяет получить доступ к параметрам

устройства, как из локальной сети, так и через глобальную сеть интернет.

Wi-Fi и интернет

роутер

Локальная сеть

Глобальная сеть

Для соединений необходимо использовать стандартный Ethernet сетевой кабель. Имеющееся

соединение позволяет получить удаленный доступ к устройству.

Для доступа из сети необходимо в интернет-браузере набрать IP-адрес блока. IP-адрес можно

посмотреть в меню «Сетевой кластер osf устройствª блока PC-45 exclusiv или внешней панели

управления smart-touch.

Если локальная сеть имеет выход в интернет и разрешен доступ через

коммуникационный

сервер, то можно легко организовать удаленный доступ к устройству из любой точки мира

через интернет.

Использование osf коммуникационного сервера

Коммуникационный сервер позволяет получить интернет доступ, к блоку управления

аттракционами по принципу включай и работай. Блок Attraktion-control.plus непрерывно связан

с коммуникационным сервером по адресу http://devices2.osf.de/.

При первом посещении сервера необходимо провести регистрацию, создав тем

самым личный аккаунт.

Каждый

блок с доступом через интернет имеет индивидуальный ID номер,

состоящих из 6 знаков (цифр или маленьких букв).

Ser.No.:0 ID: xxxxxx

Для получения удаленного доступа к устройству необходимо в свой

профиль ввести идентификационный номер ID и обновить профиль.

IP: 192.168.123.165

Номер можно посмотреть на этикетке, приклеенной к корпусу

MAC: 00:50:c2:ee:0a:00

устройства, около LAN разъема.

После этого, устройство появится в обзоре устройства и может

эксплуатироваться через коммуникационный сервер.

Для доступа к устройству нажмите на выбранное устройство, и в новом окне браузера

откроется веб-сервер интересующего устройства.

Для удаления устройства их списка устройств достаточно стереть его идентификационный

номер из профиля и нажать кнопку обновить.

Web-сервер

Веб-сервер входит в состав блока управления аттракционами. Веб-сервер создает HTML

страницы блока Attraktion-control.plus и по запросу пересылает их на интернет-браузер

компьютера или смартфона.

Встроенный веб-сервер позволяет удаленное управление

над аттракционами с любого компьютера или смартфона.

Благодаря osf коммуникационному серверу доступ из

любой точки мира реализуется элементарно просто.

Веб-сервер имеет 3 уровня доступа: обзорная страница,

доступ пользователя и служебный доступ.

Об устройстве Attraktion-control.plus

На страницу с информацией о серийном номере и номере прошивки и возможности провести

обновление можно попасть, нажав кнопку «esc» на главном экране. Ссылка на обновление

отображается, если есть служебный доступ и в устройстве находится micro-SD карта.

Страница «главное меню»

Лишь после успешного ввода PIN кода, появляется

возможность перейти в меню настроек.

Длительность включения

В этом меню можно установить длительность работы

аттракциона после его включения вручную

Меню расписание работы

В этом меню можно установить расписание работы аттракциона на неделю

Установки времени и даты

В этом меню можно установить текущее время и дату вручную или установить

автоматическую установку времени.

Установки для LAN-сети

В этом меню можно ввести индивидуальное название для блока управления аттракционами,

которое будет отображаться в заголовке интернет браузера и на обзорной странице

коммуникационного сервера.

Протокол событий

Три последних месячных файла протокола событий находящихся на SD-карте доступны через

меню «протокол событийª. Стрелками в верхней строке переключают протоколы текущего

месяца, прошлого месяца и позапрошлого месяца.

Конфигурация оборудования

Некоторые пункты этого меню доступно лишь для сервисной службы

В этом меню можно деактивировать выход управления аттракционом, выбрать картинку

аттракциона для отображения на пультах управления, а также определить варианты

зависимости работы аттракциона от блока управления бассейном и покрытием. Для

аттракциона N1 можно также указать режим управления аттракционом

(статичный или

импульсный).

Предохранители:

На силовой плате расположены

следующие предохранители:

Предохранитель 0,25А защищает

выхода управления подсветками

кнопок

Предохранитель 0,25А защищает всю

электронную часть

Заводские установки

Сброс всех параметров на заводские

установки делается нажатием и

удерживанием в течение 10 секунд

кнопки расположенной рядом с LAN

разъемом.

Ниже изложены заводские установки для важных параметров, необходимых для успешного

соединения устройства в компьютерную сеть:

IP-адрес автоматически (DHCP Server) - да.

Автоматическое интернет время - да.

Часовой пояс - GMT +1. (Центральная Европа). Для корректной работы необходимо вручную

установить необходимый часовой пояс.

PIN пользователя - 1234

PIN сервисной службы - 5678

Сброс на заводские установки не сбрасывает статистическую информацию о часах наработки,

Все протоколы работы остаются также без изменений.

3.12.2020

///////////////////////////////////////
