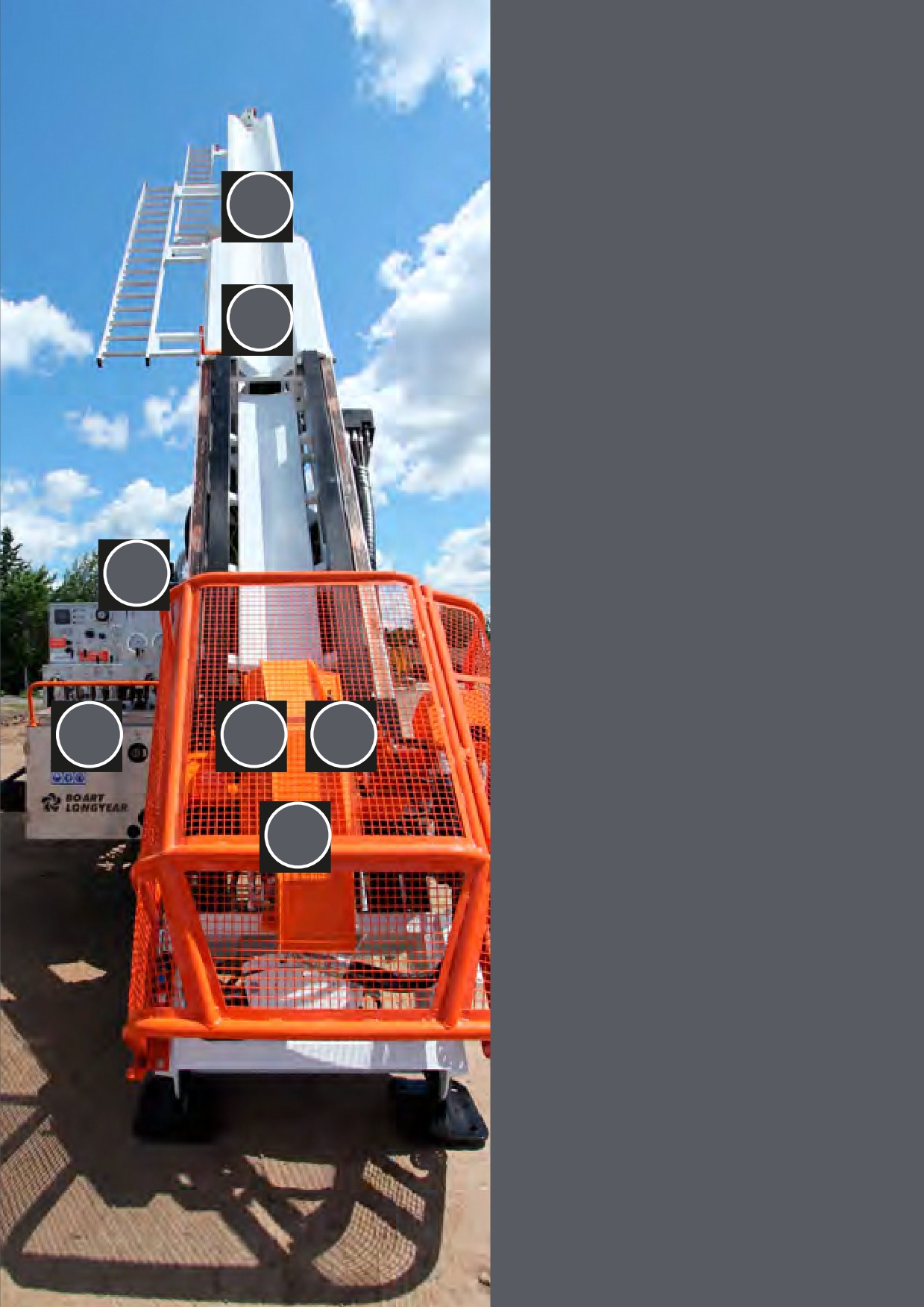

LF 230 УСТАНОВКА ДЛЯ АЛМАЗНОГО КОЛОНКОВОГО БУРЕНИЯ С ПОВЕРХНОСТИ. Технический обзор (2015 год)

1

НАКЛОНЯЕМАЯ МАЧТА

Уменьшает рабочую высоту

и нагрузку на мачту.

7

2

АВТОНОМНАЯ ПАНЕЛЬ

ОПЕРАТОРА

Гидравлическая система проста

в работе и обслуживании.

Подъёмные рычаги

обеспечивают дополнительную

1

безопасность оператора.

ПРОСТАЯ ГИДРАВЛИЧЕСКАЯ

3

КОНСТРУКЦИЯ

Гидравлические насосы

прямого подключения

с вспомогательным насосом

с приводом от МОМ

позволяют легко проводить

техническое обслуживание.

4

ЗАЩИТНОЕ ОГРАЖДЕНИЕ

3

Защитное ограждение

с блокировкой. При его

открытии вращение замедляет

свой ход, обеспечивая

дополнительную безопасность

оператору.

5

ПОВОРОТНО-ОТКИДНОЙ

2

6

5

ВРАЩАТЕЛЬ

Уменьшает рабочую высоту при

манипуляциях с колонковыми

трубами.

4

ГИДРОПАТРОН NITRO-CHUCK™

6

Запатентованные зажимные

плашки с азотными пружинами

(открывание гидравлическое/

закрывание газовыми

пружинами) обеспечивают

безотказную работу.

7

Вытягивание

девятиметровых труб

Повышает производительность

КОМПАКТНОСТЬ

Компактный дизайн

(по сравнению с другими

установками этого

класса) позволяет легко

транспортировать установку

и использовать небольшие

буровые площадки.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Рекомендуемая глубина бурения

Скважина, заполненная

Сухая скважина

промывочной жидкостью

Глубина

Глубина

Буровая штанга / колонковая

Глубина

Глубина

скважины

скважины

труба

скважины (м)

скважины (м)

(США)

(США)

BRQ^TM / BQ^TM*

3024

9921

3462

11358

BRQ^TMTK / BQ^TMTK

3806

12488

4360

14306

NRQ^TM / NQ^TM / NQ^TM2

2326

7632

2661

8730

NRQ^TM V-Wall^TM

2630

8627

2983

9788

HRQ^TM / HQ^TM

1578

5176

1806

5925

HRQ^TM V-Wall^TM

1987

6518

2246

7368

PHD /PQ^TM

1043

3421

1190

3904

PHD V-Wall^TM

1421

4663

1592

5223

Приведенные в данных таблицах значения рассчитаны на основании усилия вытягивания

главной лебёдки в скважинах с промывочной жидкостью и пределом прочности породы в 5

МПа. Фактические результаты бурения зависят от используемого забойного инструмента, его

состояния, используемого оборудования, уровня жидкости в скважине и методов бурения.

*Характеристики BQ приводятся только для сравнения. Не рекомендуется проводить

бурение на глубине более 2 000 м трубами BQ. Обязательно уточняйте номинальную глубину

у производителя перед использованием.

Первичный привод

Метрические единицы

Единицы измерения США

измерения

Двигатель Cuммins QSC 8,3 л, с турбонаддувом

Стандартная установка

и доохладителем.

Объём

8,3 л

506 куб. дюймов

Мощность (максимум) при 2200

205 кВт

275 л.с.

оборотов/мин

Выбросы

Класс TM III

класс 3

Номинальный крутящий момент и частота вращения

Метрические единицы

Единицы измерения США

измерения

(Гидравлический двигатель при максимальном/минимальном объёме, первичный привод при

частоте вращения 2200 оборотов/мин)

Скорость (без нагрузки)

Крутящий момент (остановка)

Оборотов/мин

Нм

фунт-футы

1-я передача

144 - 199

5322 - 3826

3925 - 2822

2-я передача

288 - 400

2648 - 1898

1953 - 1400

3-я передача

514 - 714

1486 - 1068

1096 - 788

4-я передача

900 - 1250

849 - 610

626 - 450

Примечание: согласно указанной информации частота вращения и крутящий момент на

выходе головки регулируются бесступенчато в каждом диапазоне передач.

Фактическая частота вращения определяется частотой вращения двигателя и настройками

объёма гидравлического двигателя.

Торговые марки третьих лиц являются собственностью соответствующих владельцев.

Гидравлическая система

Метрические единицы

Единицы измерения США

измерения

Аксиально-поршневой насос переменной

Первичный насос

производительности с измерением нагрузки, компенсацией

по давлению и холостым режимом при низком давлении.

Максимальный расход

318 л/м

84 галл/мин

Максимальное давление

31 МПа

4500 фунтов/кв.дюйм

(заводская установка)

Аксиально-поршневой насос с переменной

Вспомогательный насос

производительностью, измерением нагрузки, компенсацией

по давлению и холостым режимом при низком давлении.

Максимальный расход

72 л/мин

19 галл/мин

Максимальное давление

21 МПа

3000 фунтов/кв.дюйм

(заводская уставка)

Аксиально-поршневой насос с переменной

Вспомогательный насос

производительностью и компенсацией по давлению.

Максимальный расход

42 л/мин

11 галл/мин

Максимальное давление

14 МПа

2000 фунтов/кв.дюйм

(заводская уставка)

Ёмкость бака

435 л

115 галл

гидравлической системы

Вращатель

Метрические единицы

Единицы измерения США

измерения

Гидравлический двигатель Rexroth — с регулируемой

Двигатель вращения

частотой вращения/реверсивный

Передаточные числа

1-я

6,27:1

2-я

3,12:1

3-я

1,75:1

4-я

1,00:1

Конечная передача

Прямозубые зубчатые передачи

Передаточное число

2:1

Открывание головки

Шарнирный метод - гидравлический привод

Гидропатрон Nitro-Chuck^TM

Гидравлическое открывание, закрывание газовыми азотными

Гидропатрон PQ^TM

пружинами.

Осевая грузоподъёмность 222400 Н (50000 фунт-сил)

Принудительная подача смазки на подшипники, зубчатые

Смазка вращателя

колёса погружаются в масляную ванну во внешнем поддоне

Фильтрование масла для

Всасывающий масляный фильтр 25 микрон

смазки вращателя

Буровая мачта и система подачи

Метрические единицы

Единицы измерения США

измерения

Ход подачи

3,35 м

11 футов

Тяга подачи

223300 Н

50200 фунт-сил

Упор подачи

117877 Н

26500 фунт-сил

Длина штанги

6 или 9 м

20 или 30 футов

Угол бурения

от 45 до 90 градусов

Опускание мачты (быстрая подача)

2,74 м

9 футов

Телескопическая мачта

2,87 м

9,42 фута

США патент № 6,719,303; Патент Канады, № 2,378,372; Патент Австралии, № 2002301549; еще некоторые другие патенты заявлены.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Буровая лебедка

Метрические единицы

Единицы измерения США

измерения

Основная лебедка

Двухскоростной двигатель

Нагрузка на крюк (однокомпонентный канат)

Пустой барабан

177, 9 кН

40 000 фунтов

Скорость работы лебедки (однокомпонентный канат)

Пустой барабан

1.1 м/сек и 0.67 м/сек

3.6 футов/сек и 2.2 футов/сек

Диаметр троса основной лебедки

22 мм

7/8 дюйма

Минимальная прочность на

508.8 кН

114400 фунтов

разрыв

Примечание: не используйте многокомпонентные канаты на основной канатной лебедке,

используйте ТОЛЬКО однокомпонентные канаты.

Грузоподъёмность

PQ — 178 кН

штангодержателя

Канатная лебедка

Равномерная намотка

Цепной привод - двойная норма

Тяговое усилие на канате

Пустой барабан

17.2 кН

3880 фунтов

Полный барабан

9.5 кН

2130 фунтов

Скорость каната

Пустой барабан

160 м/мин

525 фута/мин

Полный барабан

284 м/мин

932 фута/мин

Ёмкость барабана

3300 м

10827 футов

Примечание: Длина каната указывается во время заказа

Дополнительная информация

Метрические единицы

Ёмкость топливного бака

Единицы измерения США

измерения

Стандарт

564 л

149 галл

5

РАЗМЕРЫ И Масса*

Полная масса **=13607 кг (30000 фунтов)

Состав:

Группа силовой установки Cuммins QSC 8,3 л, класс 3, шесть цилиндров

Гидравлический модуль

Буровая лебедка: основная лебедка с тросом (грузоподъёмность 40 000 фунтов), канатная

лебедка без троса

Гидравлический блок подъёма мачты

Гидравлический блок опускания мачты

Телескопическая мачта в сборе

Вращатель в сборе с гидропатроном PQ^TM Nitro-Chuck^TM

Несущая рама

Топливный бак (485 л /128 галл)

Батарея

Гидравлические выравнивающие опоры / боковые упоры (доп. оборудование)

Трубодержатель

Лестницы доступа мачты

Гидравлический промывочный насос

** В целях мобильности платформа, установленная на мачту, остается облегченной.

Дополнительный манипулятор штанг используется только для вертикальных скважин.

В остальных случаях штанги складируются на земле.

Варианты комплектации

С установкой на грузовой автомобиль (марка International 5600)

Мостки, ограждения и лестницы доступа

Платформа манипулятора штанг (только для вертикальных скважин)***

Гидравлический охладитель (жаркий климат)

Опора мачты (версия с установкой на грузовой автомобиль)

Можно заказать таблички на нескольких языках

Промывочные насосы (дизельные и нагнетательные)

Миксер для бурового раствора

*** Ограничение до 22000 фунтов общей массы при складировании при наклоненной мачте на

5 градусов, с размерами стоек NQ^TM 140 x 30 футов

ПРЕДУПРЕЖДЕНИЕ: не используйте эту буровую установку с установленными на

манипулятор штангами при скорости ветра более 85 км/ч.

* Размеры и масса зависят от установленного оборудования. Их необходимо проверять перед упаковкой и подъёмом.

7

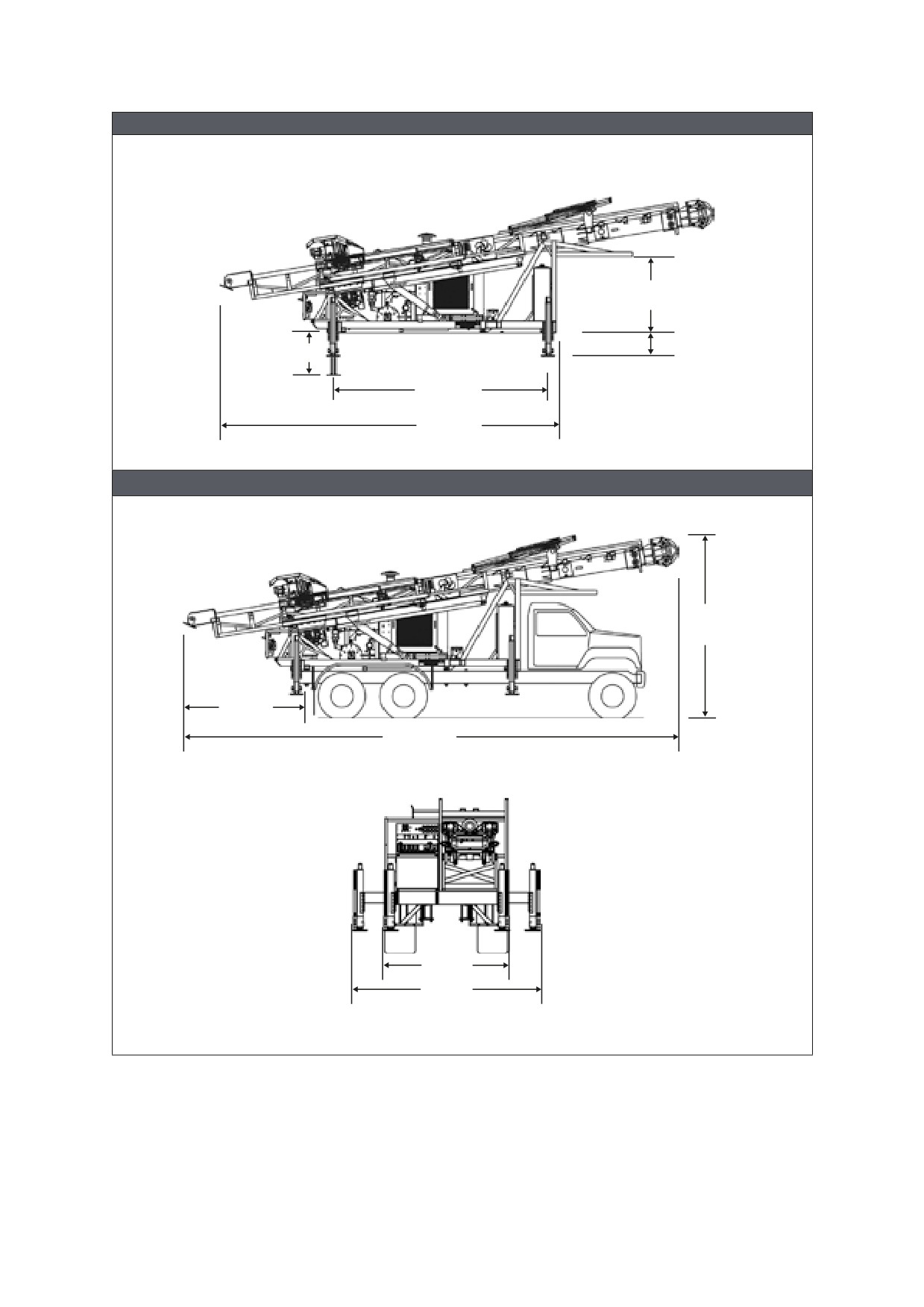

Положение транспортировки установки - стандартная комплектация

1 727 мм

(5’ 8”)

641 мм

1552 мм

(2’ 1”)

(5’ 1”)

Опоры

Опоры

задвинуты

выдвинуты

4 876 мм

(16’)

7 613 мм

(25’)

Положение транспортировки установки с дополнительным грузовым автомобилем

4 115 мм

(13’ 6”)

2 489 мм

(8’ 2”)

11 201 мм

(36’ 9”)

2 515 мм

(8’ 3”)

3 734 мм

(12’ 3”)

Выдвинуты

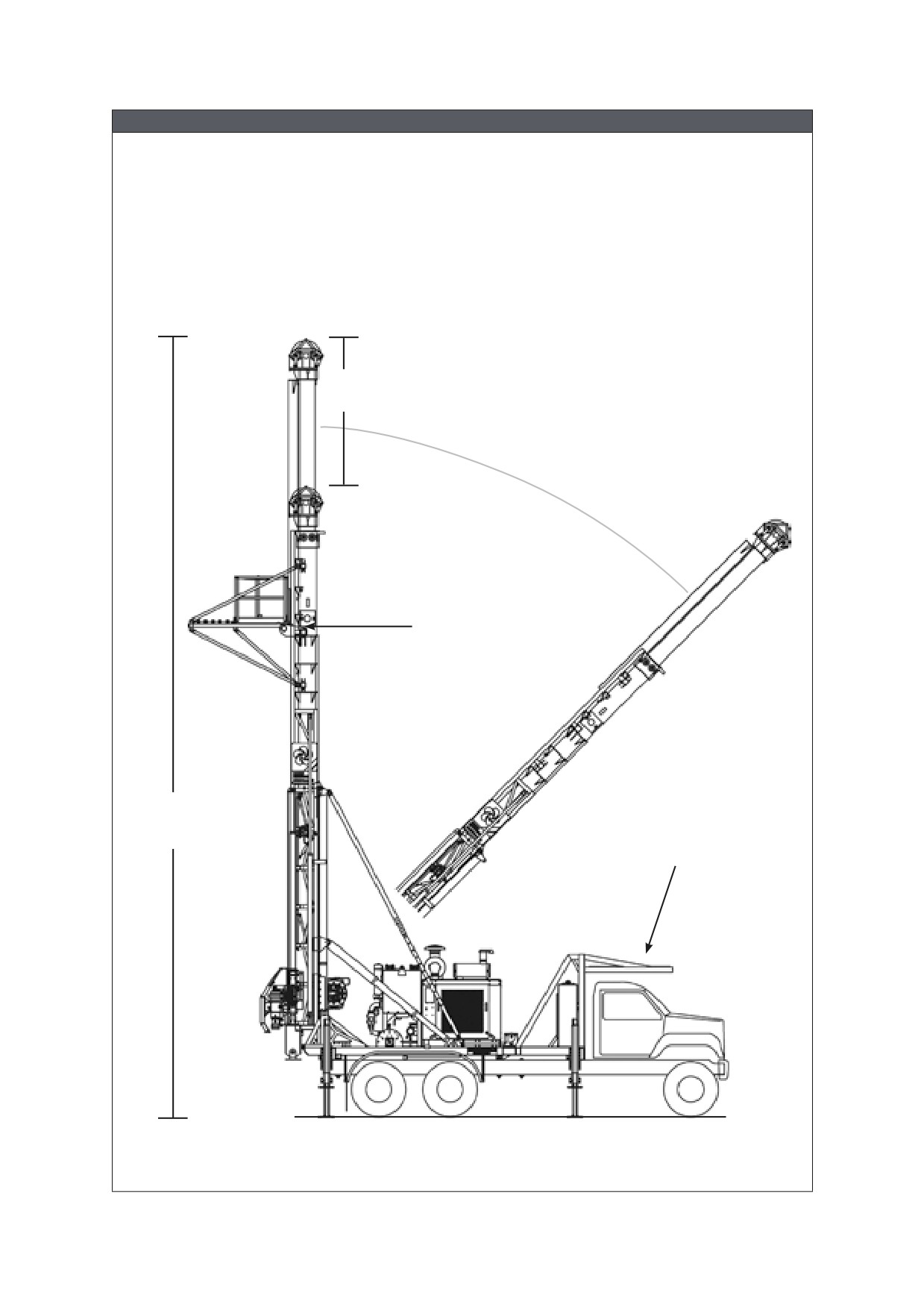

Буровая установка - мачта под углом 90° с дополнительным грузовым автомобилем

Вид буровой установки сбоку с мачтой длиной 9 м (30 футов)

Примечание: Размеры указаны с выдвинутыми до уровня земли гидравлическими выравнивающими

опорами. Полный ход выравнивающей опоры составляет 914 мм (3’).

(Изображено с дополнительным грузовым автомобилем)

2,830 мм

(9' 4")

45°

Дополнительная

платформа манипулятора

штанг для вертикальных

скважин

Дополнительная

14,200 мм

опора мачты

(46' 6")

для складских

конфигураций

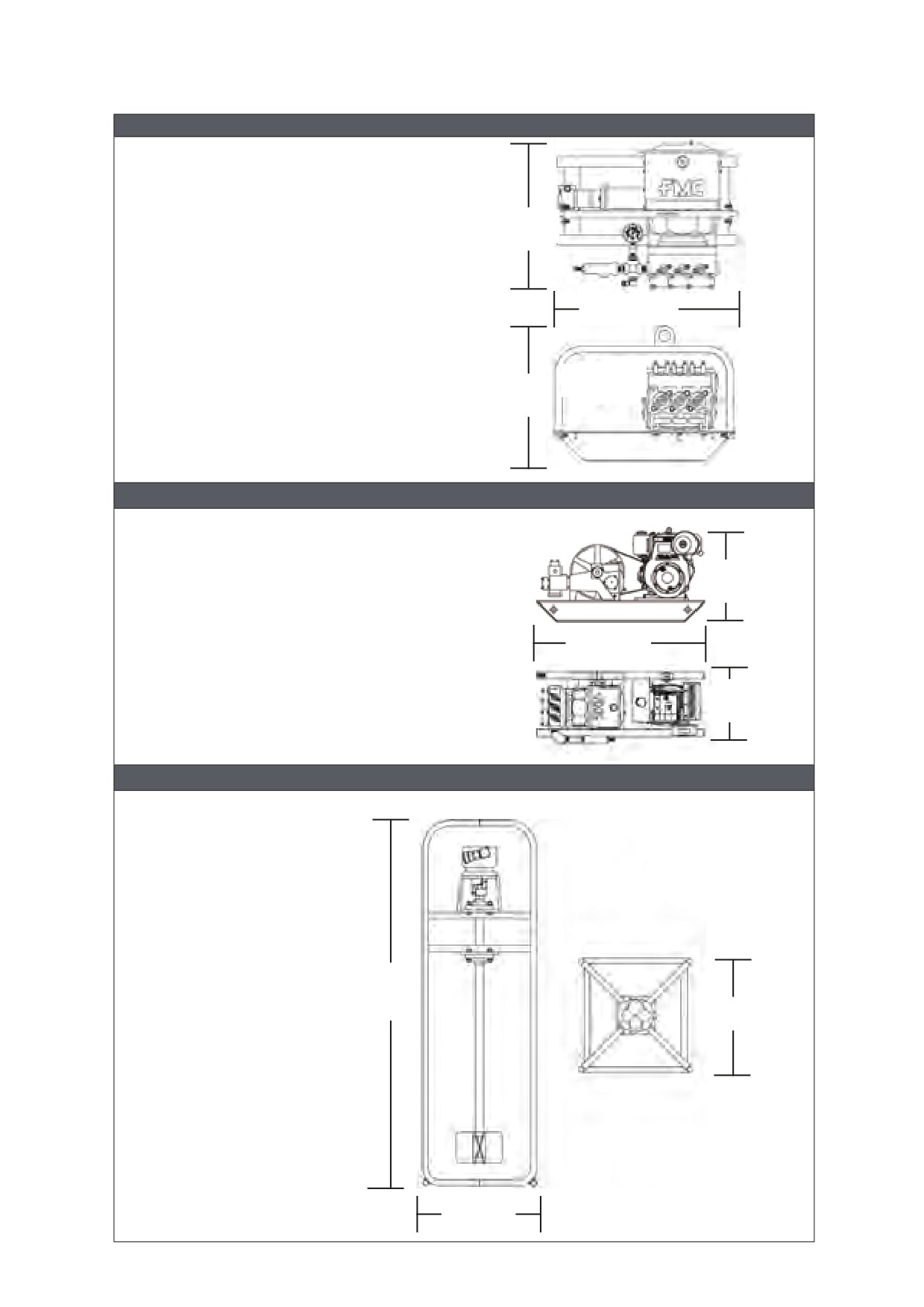

(W11) Промывочный насос (доп. оборудование)

Полная масса = 254 кг (560 фунтов)

Максимальная выходная мощность

стандартного 2-х скоростного двигателя

устройства W11:

748 мм

- высокий объём/низкое давление

(2' 5")

35 галл/мин при 300 фунтов/кв. дюйм 6,2 л.с.

- низкий объём/высокое давление

17 галл/мин при 800 фунтов/кв. дюйм 7,9 л.с.

914 мм (3')

Если необходима система с более высоким

выходным давлением, возможна поставка

дополнительного 2-х скоростного двигателя

748 мм

со следующей максимальной выходной

688 мм

мощностью:

(2' 5")

(2' 3")

- высокий объём/низкое давление

23 галл/мин при 950 фунтов/кв. дюйм 12,7 л.с.

- низкий объём/высокое давление

11 галл/мин при 1000 фунтов/кв. дюйм 6,4 л.с.

(L09) Промывочный насос — дизельный (доп. оборудование)

Полная масса = 145 кг (320 фунтов)

661 мм

Максимальная выходная мощность стандартного

(2' 2")

2-х скоростного двигателя устройства L09:

- высокий объём/низкое давление 20 галл/мин

при 300 фунтов/кв. дюйм

1,197 мм

- низкий объём/высокое давление 10 галл/мин

(3' 5")

при 800 фунтов/кв. дюйм

462 мм

(1' 6")

Миксер для бурового раствора (доп. оборудование)

Масса = 31 кг (68 фунтов)

Примечание: максимальная

частота вращения вала

миксера бурового раствора

при полном расходе составляет

2300 оборотов/мин

1,219 мм

(4')

381 мм

(1' 3")

381 мм

(1' 3")

///////////////////////////////////////
