Роторная буровая установка BG 28 (Шасси BS 80B). Техническое описание





BG 28
Роторная буровая установка
Шасси BS 80B

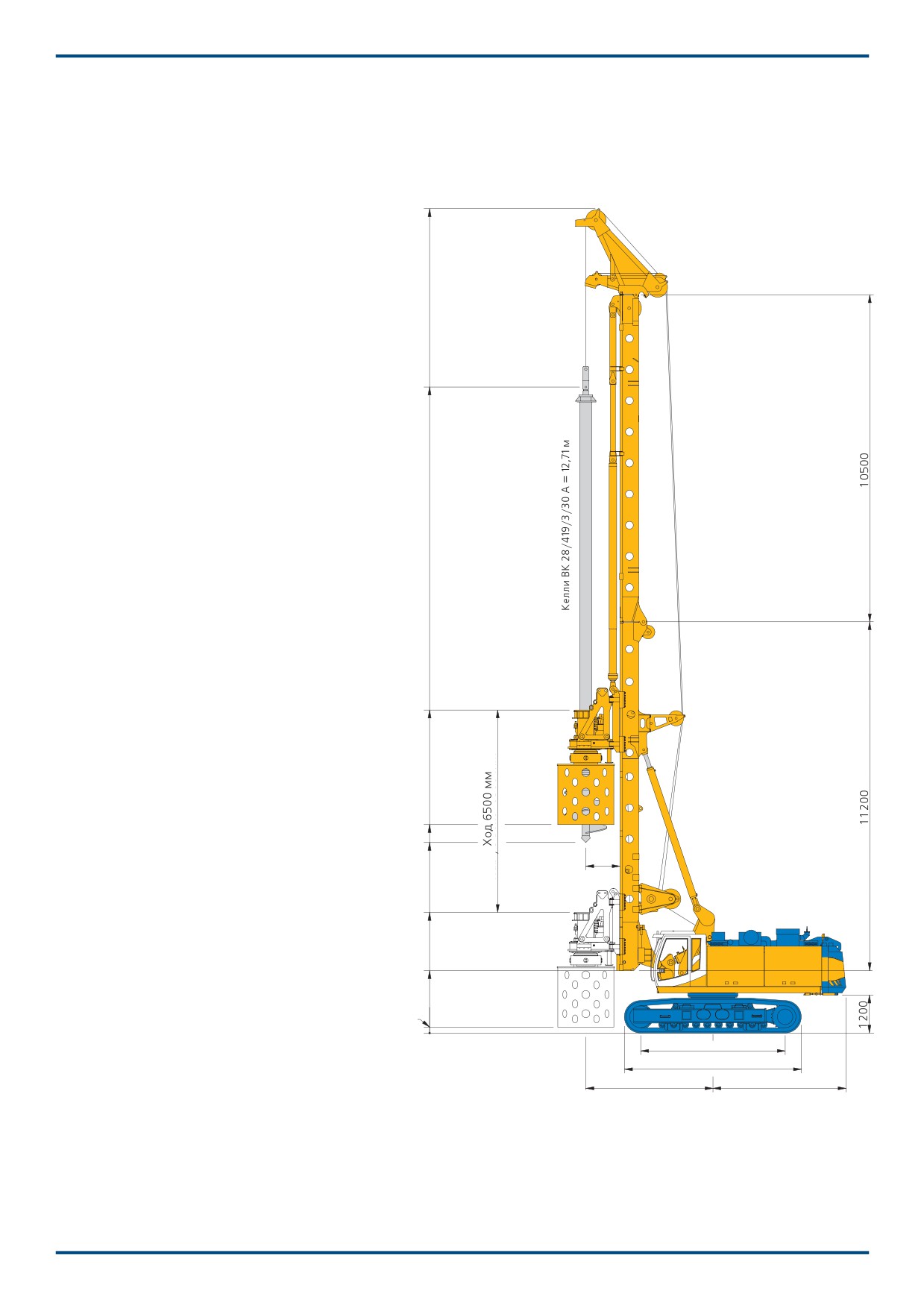

Габариты
Подача с помощью лебедки
Роторная буровая установка BG 28 имеет рабочий
вес около 95 т и крутящий момент 275 кНм. Она
идеально подходит для:
26470
• Бурения обсаженных скважин (установка
обсадной трубы с помощью вращательного
привода или, при желании гидравлического
осциллятора работающего от буровой установки
24340
• Бурения необсаженных глубоких скважин,
стабилизированных с помощью бурового
раствора
• Бурения скважин с помощью длинных полых
шнеков (система SOB), с удлинителем келли или
без него
• Использования особых методов бурения, таких
как бурение VdW, бурение с двойной головкой
(обсаженная система SOB), вытеснительное
бурение, система смешивания грунта (SMW).
14180
10280
9720
1100
3780
Процесс бурения со
стандартным оснащением:
2000
Бурение с использованием штанги келли (без
обсадного осциллятора)
Бурение с использованием системы SOB
(предварительный монтаж гидравлического и
0
электрического оборудования)
120
4640
5680
Вытеснительное бурение FDP (предварительный
4080
4400
4500
монтаж гидравлического и электрического
оборудования)

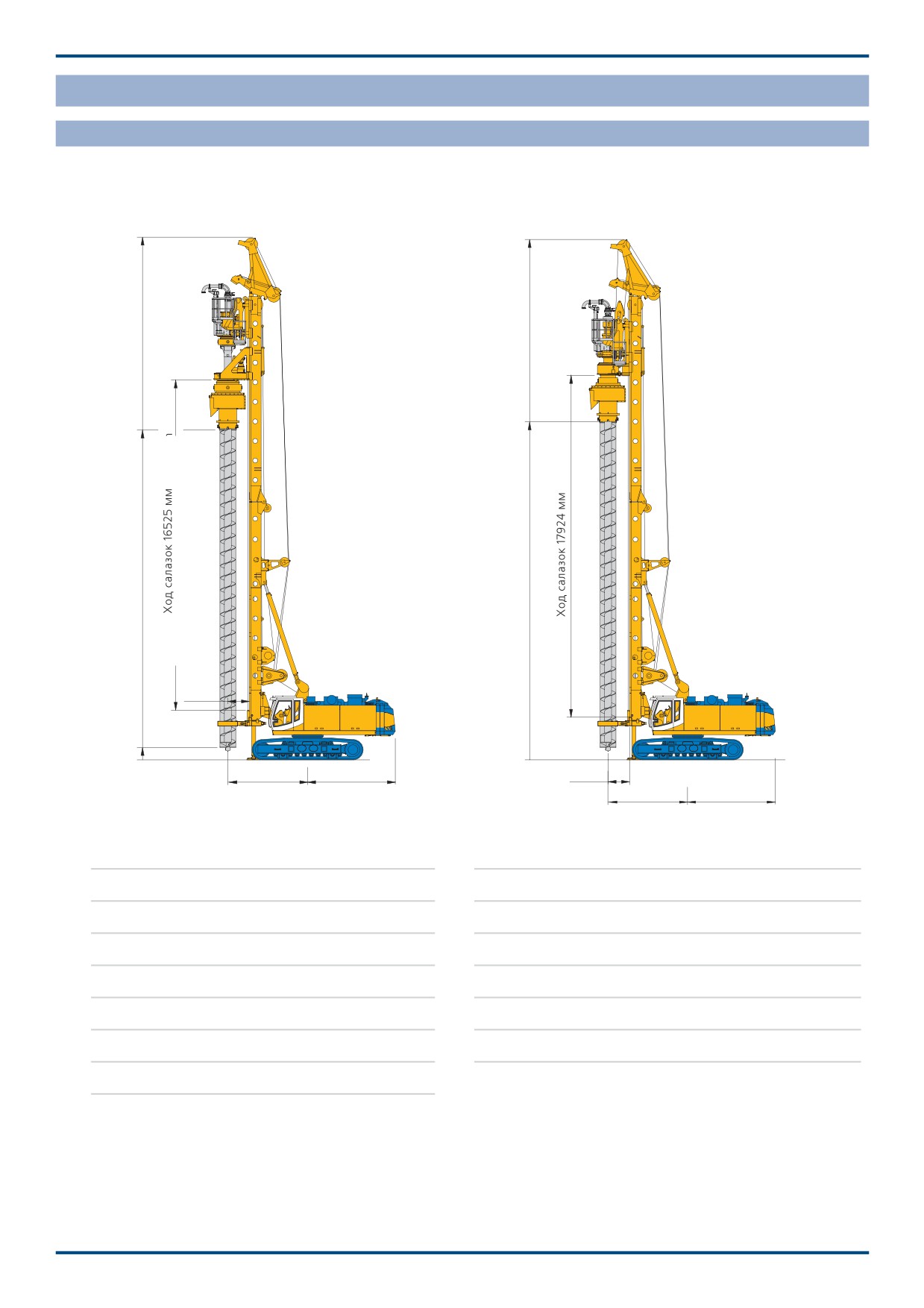

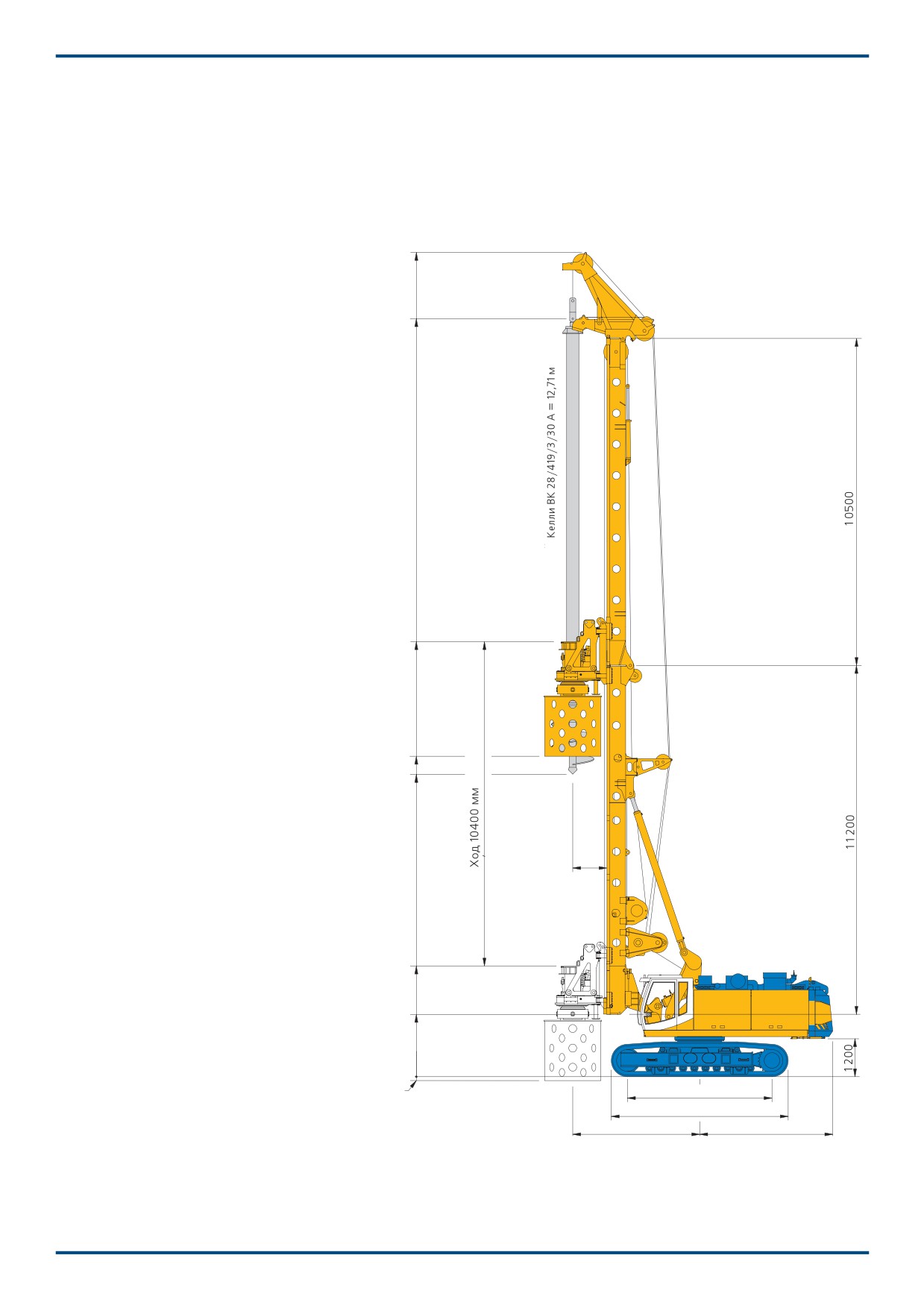

Габариты
Подача с помощью гидравлического цилиндра
26470
21420
10760
6860
6810
1100
4260
Процесс бурения со
стандартным оснащением:
Бурение с использованием штанги келли (без
2000
обсадного осциллятора)
Бурение с использованием системы SOB
(предварительный монтаж гидравлического и
360
электрического оборудования)
0
4640
Вытеснительное бурение FDP (предварительный
5680
монтаж гидравлического и электрического
4080
4400
4500
оборудования)
Технические характеристики
Подача с помощью лебедки
Подача с помощью
гидравлического цилиндра
Общая высота
26 470 мм
26 470 мм
Вес в снаряженном состоянии (с келли штангой BK20/368/3/24 ),
примерный
96 000 кг
95 000 кг
Вращательный привод
KDK 275 K
KDK 275 K
Крутящий момент при 300 бар (номинальный)
275 кНм
275 кНм
Число оборотов, макс.
35 об/мин
35 об/мин
Система подачи
Усилие подачи / тяговое усилие (эффективное)*
200 / 330 кН
200 / 320 кН
Ход (система келли)
10 400 мм
6 500 мм
Ход (шнековая система SOB)
19 300 мм
17 800 мм
Скорость (вниз/вверх)
7 / 7 м/мин
3,5 / 7,0 м/мин
Быстрая подача (вниз/вверх)
8,5 / 8,5 м/мин
20 / 20 м/мин
Главная лебедка
Класс лебедки
M6 / L3 / T5
M6 / L3 / T5
Тяговое усилие (в 1 м положении, эффективное / номинальное)
250 кН / 317 кН
250 кН / 317 кН
Диаметр и длина троса
32 мм / 90 м
32 мм / 90 м
Скорость лебедки
80 м/мин
80 м/мин
Вспомогательная лебедка
Класс лебедки
M6 / L3 / T5
M6 / L3 / T5
Тяговое усилие (в 1 м положении, эффективное / номинальное)
80 кН / 100 кН
80 кН / 100 кН
Диаметр и длина троса
120 мм / 60 м
20 мм / 60 м
Скорость лебедки
74 м/мин
74 м/мин
Угол наклона мачты
назад / вперед
15° / 5°
15° / 5°
Бурение 2°
Бурение 2°
в поперечной плоскости
Вспомогательная лебедка 5°
Вспомогательная лебедка 5°
измерено на обсадном переходнике вращательного привода
Стандартное оснащение
• Главная лебедка с гидравлическим управлением механизма свободного хода
• концевой выключатель хода главной и вспомогательной лебедок
• Вращательный привод KDK 275K (односкоростной)
• Транспортировочные упоры для верхней и нижней секций мачты
• Стропы для вращательного привода
• Поворотные упоры для главной и вспомогательной лебедки
Контрольно%измерительные приборы и техника автоматического управления
• Процессор PLC для всех функций с электрическим управлением
• Стандартное контрольное устройство с интегрированными диагностическими функциями
• Дисплей для вывода сообщений о неисправностях
• Аналоговый дисплей давления насоса
• Измерение угла наклона мачты в плоскостях координат x/y (индикация цифровая / аналоговая)
• Автоматика мачты (автоматическая установка по вертикали)
• Электронный датчик нагрузки на главном тросе
• Датчик гидравлической нагрузки на вспомогательном тросе
• Устройство предотвращения провисания троса на главной лебедке
• Функция выравнивания вертлюга на главной лебедке
• Устройство измерения глубины на главной лебедке
• Устройство измерения глубины на подающей лебедке
• Устройство измерения скорости на KDK
• Настройка давления подающей лебедки

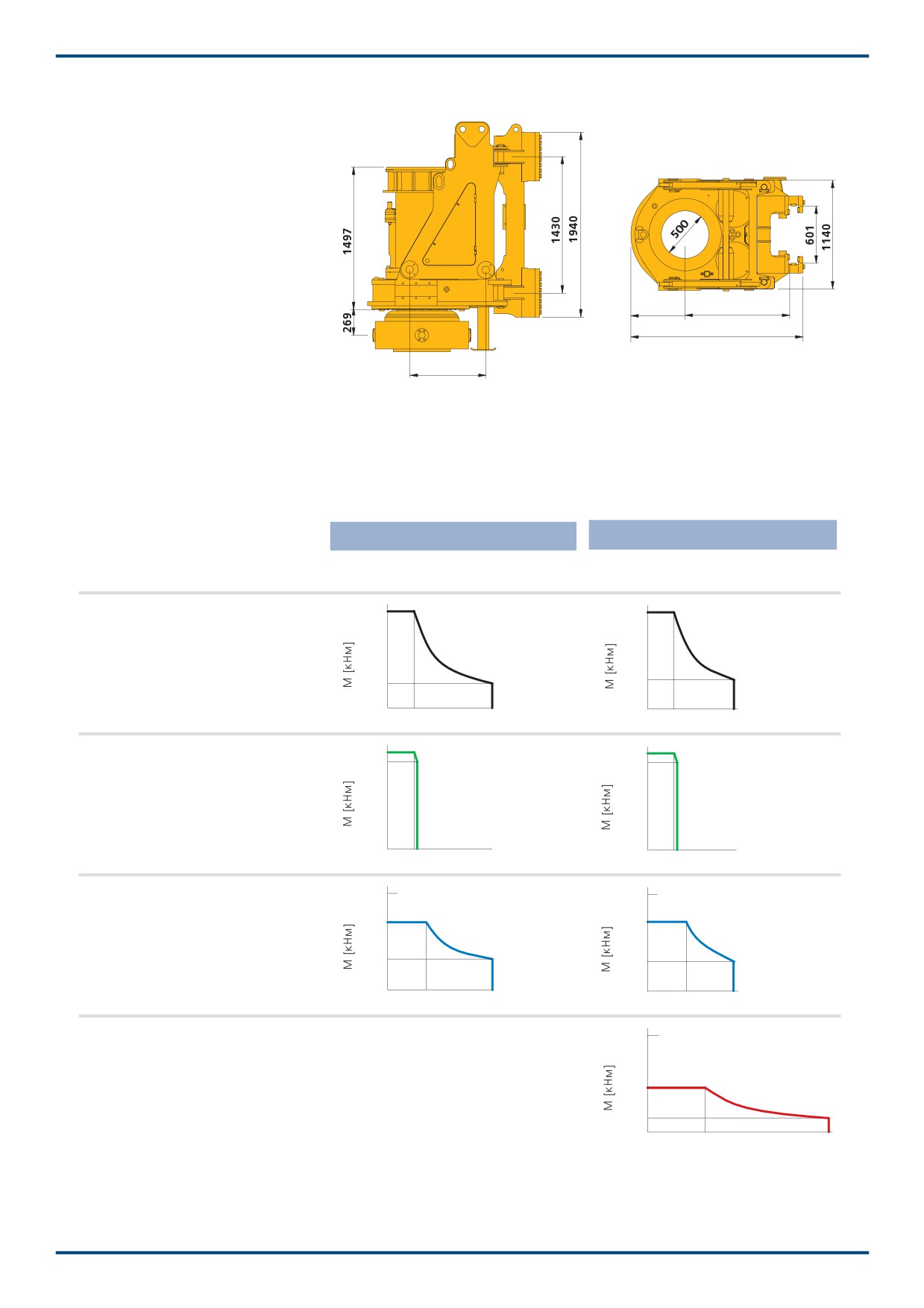

Вращательный привод
570
1100
1808
800
Вес с салазками 6,5 т
KDK 275K (стандартный)
KDK 275S (опция)
Одноступенчатый
Многоступенчатый
привод
привод
1%ступенчатый стандартный
275
275
71
84
0
0
0
8
32
об/мин
0
8
27
об/мин
1%ступенчатый, настройка и бурение
275
275
скальной породы
213
213
0
0
0
8 11
32
об/мин
0
8 11
27
об/мин
1%ступенчатый, MD снижено
275
275
189
198
71
84
0
0
0
12
32
об/мин
0
12
27
об/мин
2%ступенчатый стандартный
275
126
38
Представление не масштабное
0
0
18
60
об/мин
Шасси BS 80B
Двигатель
CAT C11
Номинальная мощность по ISO 3046 1
313 кВт при 1800 об/мин
Двигатель отвечает требованиям нормы к чистоте выхлопных газов
EEC 97/68EC, степень 3 и EPA/CARB TIER III
Бак для дизельного топлива
800 л
Окружающая температура при полной нагрузке
до 40° C
Уровень шума в кабине (EN 791, приложение A)
LPA 78 дБ(А)
Уровень акустической мощности
LWA 113 дБ(А)
(2005/14/EG и EN 791, приложение A)
Гидравлическая система
Двухконтурная гидравлическая буровая система
Гидравлическая мощность (на входе вращательного привода)
230 кВт
Гидравлическое давление
320 бар
Расход (главные контуры + вспомогательные контуры)
2 x 320 л/мин + 1 x 130 л/мин
Объем гидравлического бака
900 л
Телескопическое шасси
UW 95
Класс шасси
Тип B 7
Ширина колеи (шасси сдвинуто / раздвинуто)
2 500 / 3 700 мм
Ширина шасси (шасси сдвинуто / раздвинуто)
3 300 / 4 500 мм
Трехсегментные траки
800 мм
Длина шасси
5 680 мм
Усилие тяги (эффективное / номинальное)
730 кН
Скорость движения
1,1 км/ч
Стандартная комплектация
Съемные боковые рамы шасси
Съемные противовесы (5,3 т + 10,5 т)
Крепежные отверстия на опорах гусениц
Стремянка и рабочая платформа на верхней части шасси
Комплект бортового освещения (6 прожекторов)
Электрический заправочный насос
Диагностический блок для гидравлических функций
Аварийный режим роботы буровой установки (основных функций)
Аварийный режим для работы двигателя
Автоматический режим холостого хода (для оптимизации потребления топлива)
Кабина оператора повышенной комфортности
Гарнитура для радио и проигрывателя CD
Эргономическое сидение оператора
Решетка навеса для защиты оператора от падающих предметов (FOPS)
Система кондиционирования воздуха
Омыватели и дворники переднего стекла и окна крыши
Платформа оператора (сбоку от кабины и перед кабиной)
Варианты дополнительной комплектации
Шасси
Компрессор (производительность 1000 м3/ч)
Генератор (13 кВА)
Бронированное остекление
Сидение оператора повышенной комфортности
Система кондиционирования избыточного давления
Масло, разлагаемое микроорганизмами
Комплект для работы в условиях высокой температуры
Буровое оборудование
Главная лебедка с устройством свободного падения
Вспомогательная лебедка с устройством свободного падения
Видеокамера для главной лебедки
Центральная смазочная система
Узел поддержки мачты
Усилитель крутящего момента
Очиститель шнека (для систем келли)
Оснащение для установки автоматического обсадного переходника
Автоматический переходник обсадного привода
Верхняя направляющая келли
Стремянка для доступа к мачте
Дополнительный комплект освещения
Ударное устройство для вращательного привода KDK (для выгрузки шнека)
Измерительные приборы и устройства управления
Дистанционная передача эксплуатационных данных
Управление подачей для системы FDP
Вспомогательное устройство извлечения инструмента для особых методов бурения
Электронный датчик нагрузки на главном тросе
Защитное устройство от перегрузки главного троса
Автоматическая функция против заклинивания бурового инструмента
Альтернативные варианты комплектации
Шасси UW 90 B
Шасси UW 110
Трехсегментные траки гусениц шириной 800 мм
Удлинение буровой оси до 1500 мм (только для UW 110)
Вращательный привод KDK 275 S (многоскоростной)
Вращательный привод KDK 275 KL (с режимом выкручивания)
Вспомогательная лебедка 100 кН
Электронная система управления B%TRONIC для
Слежения и управления буровыми работами
Сбора эксплуатационных данных
Визуализации положения келли штанги
Двигатель CAT C15 (354 кВт при 1800 об/мин)

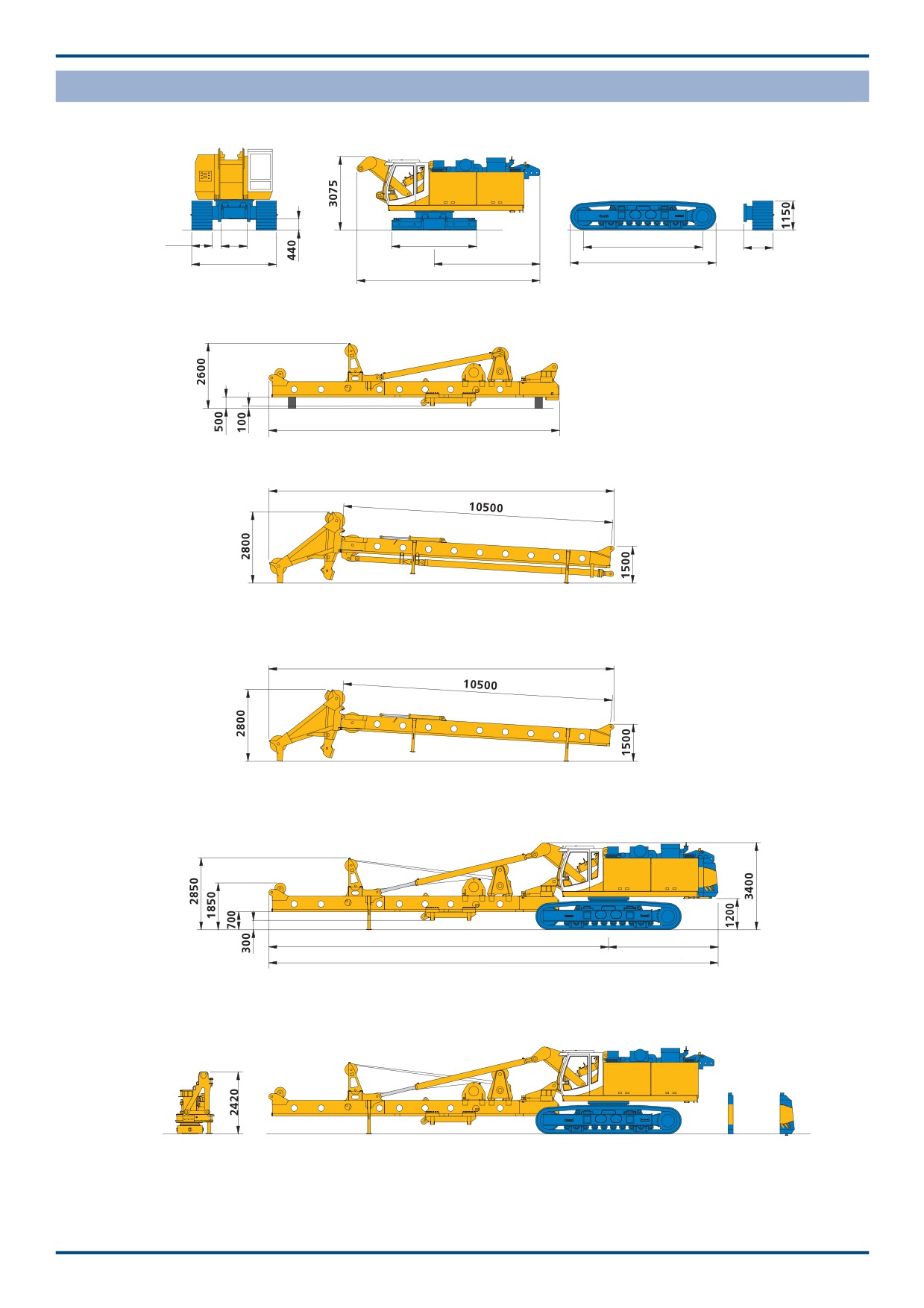

Транспортировочные характеристики
800
1000
3300
4640
1200
3300
4500
5680
7500
Вес = 30,1 т
Вес = 8,0 т
Вес = 8,0 т
Ширина = 2000 мм
11500
13500
Вес = 6,65 т
Ширина = 1700 мм
13500
Вес = 4,65 т
Ширина = 1700 мм
13300
4500
17800
Вес (подающий цилиндр) = 75,0 т
Вес (подающая лебедка) = 75,8 т
Вес = 5,1 т
Вес (подающий цилиндр) = 59,2 т
Вес = Вес =
Вес (подающая лебедка) = 60,0 т
5,3 т
10,5 т

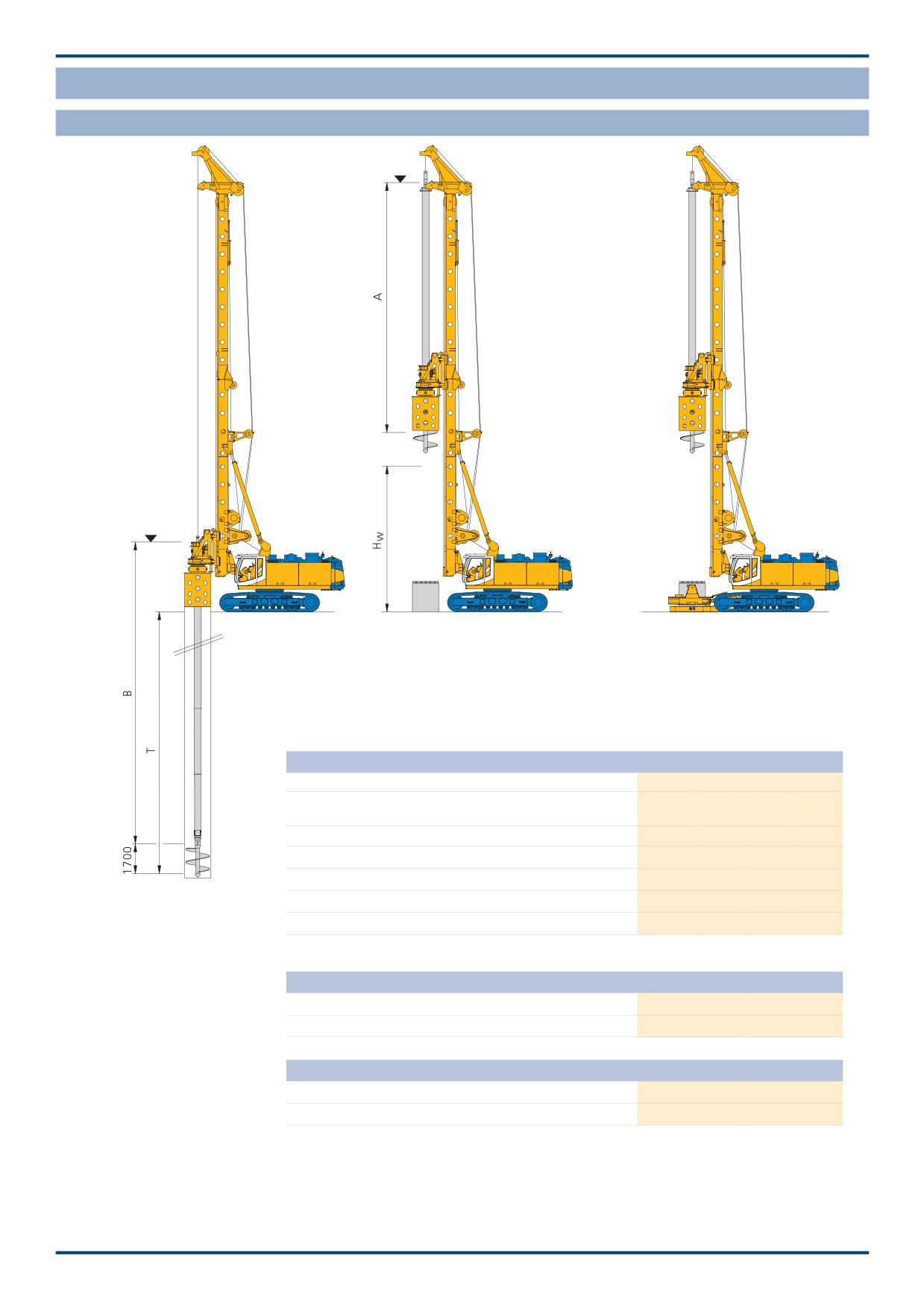

Применение
Буровая система с келли%штангой
24340
3780
Стандартная система: Бурение без обсадной трубы или
Дополнительное
установка обсадной трубы с
оснащение:
помощью вращательного привода
Установка гидравлического
Опция: Установка обсадной трубы с помощью
осциллятора BV 1500/07
гидравлического осциллятора на буровой
установке
Глубины бурения
Лебедка
Цилиндр
Тип келли%
A (м)
B (м)
Вес
Hw (м)
T (м)
Hw (м)
T (м)
штанги
(кг)
BK28/419/3/24
10,71
26,95
5 000
9,70
24,90
6,10
24,55
BK28/419/3/36
14,71
38,95
6 650
7,70
36,90
6,10
36,55
BK28/419/4/40
12,71
43,08
8 100
9,70
41,00
6,10
40,68
BK28/419/4/64 *
18,71
67,08
11 650
3,70
65,00
3,70
64,68
BK28/419/4/70 *
20,21
73,08
12 750
2,20
71,00
2,20
70,68
* необходим второй противовес 5,3 т (начиная с келли штанги 4/60 и выше)
Диаметр скважины
Без обсадной трубы
1 900 мм
2 100 мм
С обсадной трубой
1 600 мм
1 800 мм
Длина буровых труб
Дополнительная информация по
сбору данных параметров
Без обсадного осциллятора BV
Hw - 0,5 м
Hw - 0,5 м
бурения см. "Келли штанги
Без обсадным осциллятором BV
Hw - 1,5 м
Hw - 1,5 м
905.518.1"

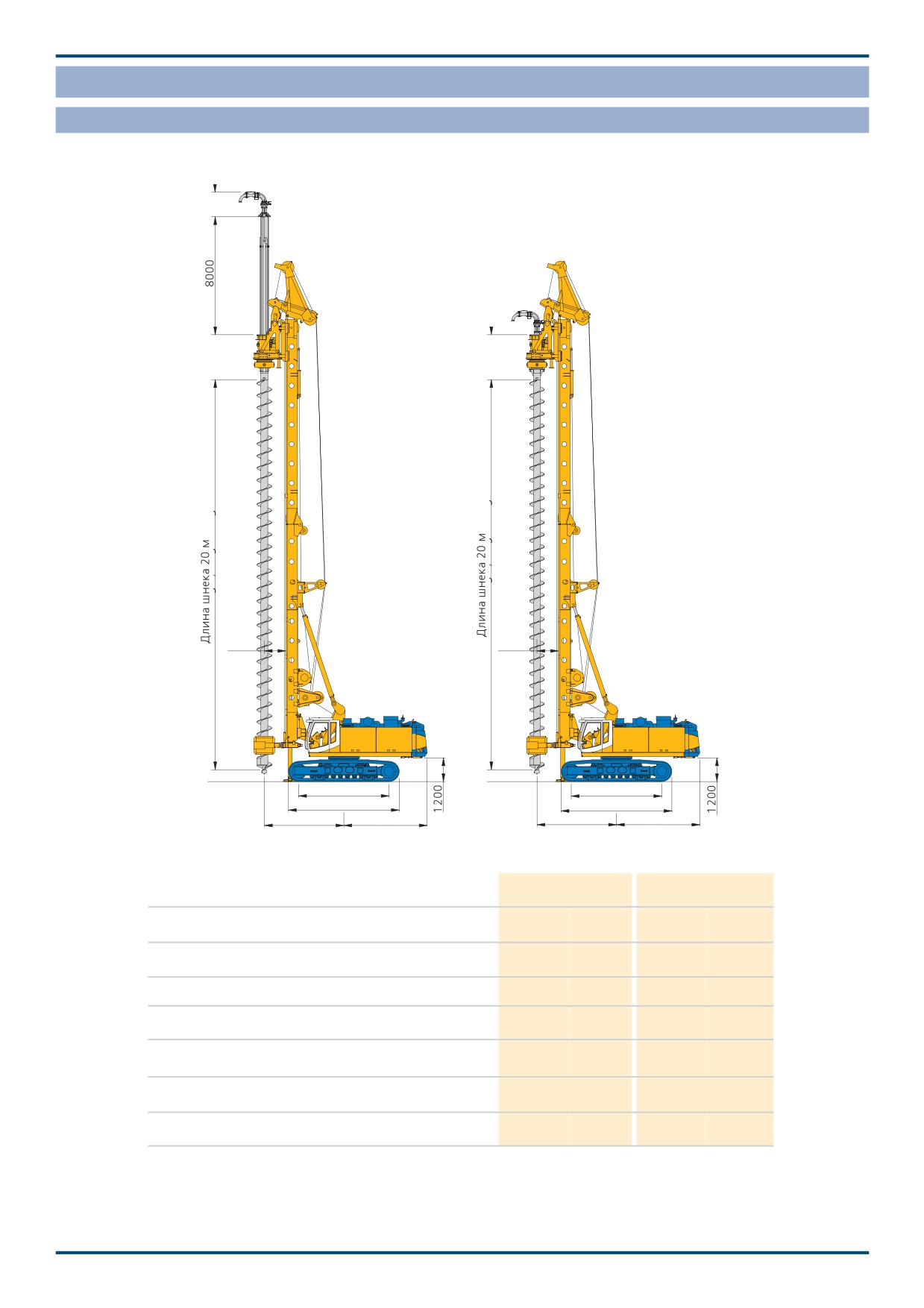

Применение
Шнековый метод бурения (SOB)
Требуется гидравлическая опора мачты
На иллюстрации изображен модуль лебедки подачи
32200
23080
23080
1100
1100
0
0
4640
4640
5680
5680
4080
4400
4500
4080
4400
4500
Подающая лебедка
Подающий цилиндр
Система подачи
Удлинитель келли
8,0 м
8,0 м
Глубина бурения с очистителем шнека
17,50 м
25,50 м
16,70 м
24,70 м
Глубина бурения без очистителя шнека
18,00 м
26,00 м
17,20 м
25,20 м
Макс. диаметр бурения
1 200 мм
1 200 мм
1 200 мм
1 200 мм
330 кН
330 кН
Макс. усилие извлечения (с блоком)
(830 кН)*
(830 кН)*
500 кН
500 кН
200 кН + собственный
Вес вращательного
Макс. усилие подачи
вес
привода + шнек
Длина бесконечного шнека L (с шнеком для забуривания)
20,00 м
20,00 м
19,20 м
19,20 м
*Подающая лебедка + главная лебедка (с блоком)
Применение

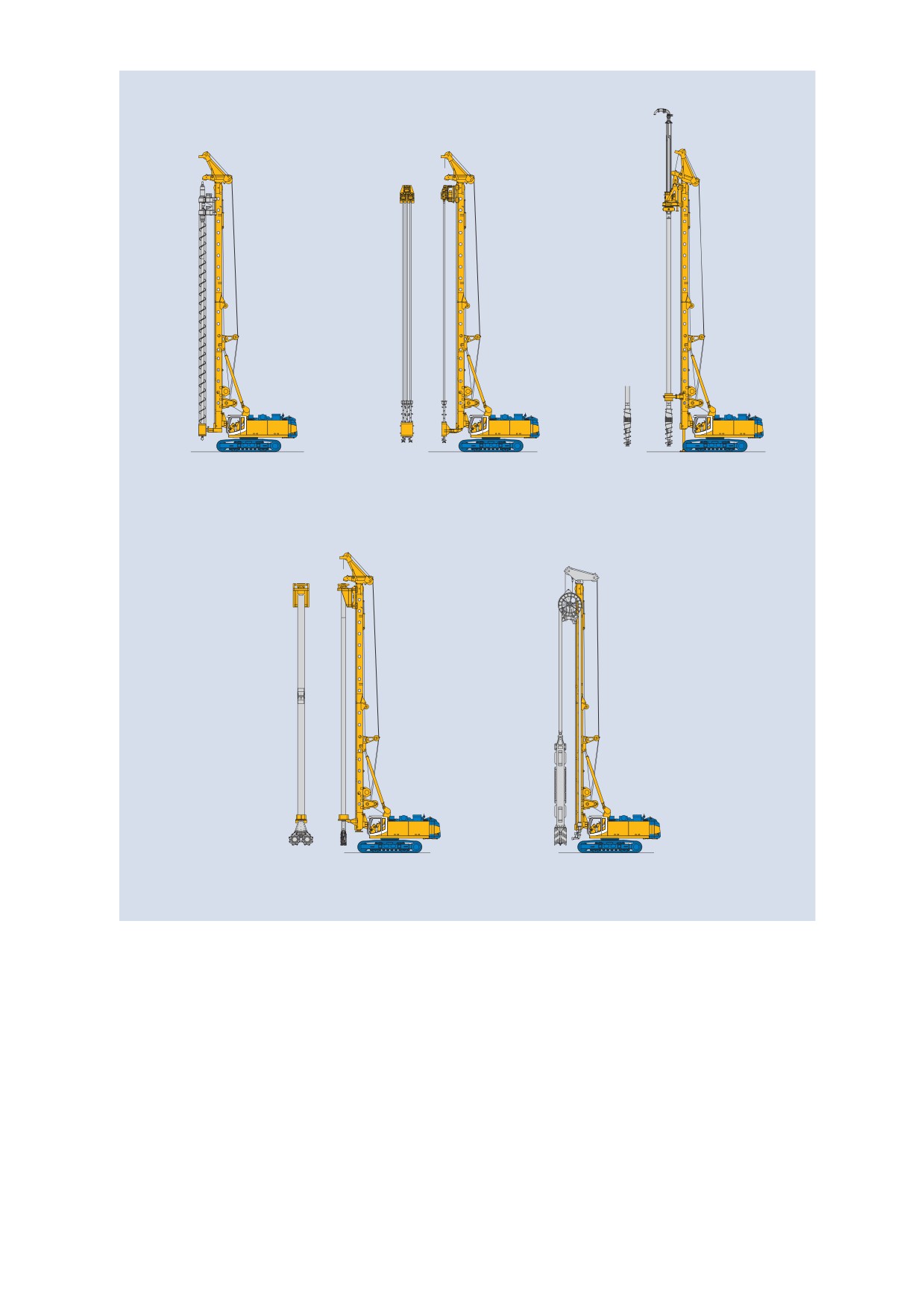

Метод бурения с двойной головкой DKS
Требования к системе: Шасси UW 110 • Дополнительные противовесы 5 300 кг • Гидравлическая опора мачты
DKS с 2 независимыми вращательными приводами
DKS с вращательным приводом для шнека и усилителя
Вращательные приводы не могут отсоединяться друг от друга
крутящего момента BTM для установки обсадных труб
26720
26720
KDK 275
KDK 275
KDK 280D
BTM 360
18223
16815
1100
515
UW 110
UW 110
0
4080
4500
1100
4080
4500
KDK 275
Вращательный привод для шнека
KDK 275
Вращательный привод для шнека
max. 180 кНм)
Вращательный привод для установки
Вращательный привод для установки
BTM360
обсадной трубы
KDK 280 D
обсадной трубы
max. 360 кНм)
Диаметр (макс.)
880 мм
Диаметр (макс.)
880 мм
Глубина бурения
16,00 м
Глубина бурения
17,00 м
Усилие извлечения (макс.)
830 кН
Усилие извлечения (макс.)
830 кН
Относительное вертикальное перемещение
между вращательными приводами
550 мм
Рабочий вес (примерный)
115 000 кг
Рабочий вес (примерный)
118 000 кг
Дополнительные системы
VdW
SMW
FDP
Бурение "перед стеной" (FOW)
Система смешивания грунта
Полное вытеснение
Системы с использованием траншеекопателя
CSM
BC / BG
Смешивание грунта
Диафрагменный
траншеекопателем
траншеекопатель BC на BG
Технические характеристики подлежат изменениям без предварительного уведомления и
ответственности за поставленное ранее оборудование. Указанное в данном материале
оборудование может иметь специальное оснащение. Технические характеристики не
учитывают потерь мощности. Ошибки и опечатки исключены.
905.611.1 11/05























///////////////////////////////////////
