Геомаш: БУРОВЫЕ РЕШЕНИЯ ДЛЯ ГИДРОГЕОЛОГИИ И БУРЕНИЯ СКВАЖИН НА ВОДУ. Каталог оборудования
Геомаш - 130 лет заводу
Геомаш сегодня
Курская магнитная аномалия, первые
Компания «Геомаш» занимает одно из лиди-
буровые станки
рующих мест в России по производству
буровых установок, способных обеспечивать
История завода в XX-м веке тесно связана с
различные технологии бурения.
освоением месторождений Курской магнит-
ной аномалии. В начале 1920-х годов прово-
Выпуск бурового оборудования — традицион-
дятся широкомасштабные изыскательные
ная сфера деятельности компании.
работы, для которых требуется надежное
В 2015 году «Геомаш» исполнилось 130 лет.
буровое оборудование. В 1927 году в цехах
За 130-летнюю историю компании измени-
Щигровского механического завода изготав-
лось многое, неизменным осталось только
ливаются первые буровые станки КМА-300. В
одно — наше стремление создавать буровое
1935 году начинается выпуск станков для
оборудование, способное обеспечивать
ударного бурения типа УА-75, а также насо-
эффективное бурение для наших партнеров.
сных лебедок.
Сегодня в компании работает более 1000
Становление завода
человек, производственные площадки располо-
жены в городах Щигры и Железногорск Курской
После окончания Великой Отечественной
области, Владимир, Нордхаузен (Германия).
Войны в истории завода начинается новый
период. Завод быстро наращивает темпы
Совершенствуется качество продукции,
производства. В 1953 году осуществлена
внедряются новые технологии производства,
полная реконструкция завода, внедряются
модернизируется производственное обору-
передовые технологии в механообработке,
дование.
кузнечном и литейном производствах.
В 1965 году объем производства превысил
Собственное конструкторское бюро, значи-
довоенный уровень в 39 раз.
тельный опыт в проектировании и создании
бурового оборудования и спецтехники, дают
Навстречу техническому прогрессу
возможность «Геомаш» создавать технику
максимально ориентированную на решение
Важным этапом развития завода становится
производственных задач потребителей.
создание в 1976 году производственного
объединения «Геомаш». В состав объедине-
В 2011 году в состав компании «Геомаш»
ния входят Щигровский завод геологоразве-
входит «Lutz Kurth» — немецкий производи-
дочного оборудования и специальное
тель, специализирующийся на производстве
конструкторское бюро с опытным производ-
малогабаритной буровой техники и буровых
ством. Основная задача, стоящая перед
лафетов.
«Геомаш», — модернизация выпускаемой
продукции. Происходят качественные сдвиги
В 2014 году компания приступила к выпуску
в повышении технического уровня продукции.
вездеходной техники и техники для рекульти-
вации нефтезагрязненных земель.
В 1981 году буровая установка УГБ-50М
заменена высокопроизводительной буровой
Из истории компании
установкой УГБ-1ВС.
УГБ-1ВС станет самой популярной буровой
Первое упоминание о компании относится к
установкой для бурения гидрогеологических
1885 году, когда в селе Сныткино, Троицкой
скважиин и скважин на воду, а также прове-
волости Щигровского уезда был создан
дения инженерных изысканий, геологораз-
Щигровский чугуннолитейный и механиче-
ведки и сейсморазведки на территории
ский завод. Завод занимался выпуском и
СССР и в Странах Ближайшего Зарубежья.
ремонтом сельскохозяйственной техники.
В 1992 году предприятие акционировано и
В 1892 году завод переведен в г. Щигры.
переименовано в ОАО «Геомаш». Среди
XX индустриальный век потребовал переориен-
наиболее известной продукции завода -
тирования деятельности предприятия.
ПБУ-2, УШ-2Т4, АЗА-3, ЛБУ-50, а также
буровой инструмент.
ББУ 001 «Опёнок-С»
малогабаритная самоходная буровая установка
Назначение: для бурения скважин на воду глубиной до 50 м. Максимальный диаметр бурения 244 мм.
Технические характеристики
Ход подачи, м
1,4
Ход продольного перемещения стойки, мм
900
Усилие подачи вверх и вниз, макс., кгс
1500/1500
Частота вращения шпинделя, об/мин
0 - 700
Крутящий момент, кгс*м
150
Скорость подачи, м/с
0,4
Длина бурильной трубы (шнека), мм:
- при вращательном бурении
1000
Грузоподъемность лебедки, кгс
400, 1000
Мощность двигателя:
- бензинового/дизельного, макс., кВт
17,6/25,7/17,1
Габаритные размеры, мм:
- транспортное положение (высота/ширина/длина)
1550/800/2200
- рабочее положение (высота/ширина/длина)
2050/1400/2300
Bысота с дополнительной мачтой и лебедкой, мм
4890
Масса мачты с лебедкой в сборе, кг
77
Масса установки (без мачты с лебедкой), кг:
- с бензиновым/с дизельным двигателем
920/1000
Диаметр скважины, макс., мм
244
Условная глубина бурения, м:
- шнеками d=135/230
до 20-25/10-12
- с промывкой сплошным забоем
до 50
3
Технические особенности
• Малые габариты и вес установки
• Конструкция каретки подвижного
обеспечивают:
вращателя обеспечивает боковой отвод
- возможность работы в стесненных условиях (в
его в сторону, что облегчает работы по
местах, куда затруднен въезд крупногабарит-
спуску обсадной колонны на канате
ной техники);
лебедки.
- доставку установки в кузове небольших грузо-
• Широкий ряд приспособлений и
вых автомобилей.
принадлежностей, поставляемых по
• Монтаж установки на самоходной гусе-
требованию, обеспечивает основные опе-
ничной тележке обеспечивает маневренность
рации с различными типами бурового
при транспортировке своим ходом в пределах
инструмента и механизацию вспомогатель-
объекта работ.
ных операций.
• Резиновые гусеничные ленты обеспечива-
• Выбор типа лебедки: возможна поставка
ют сохранность дорожного покрытия и дерна
с грузовой лебедкой, либо с лебедкой,
газонных покрытий.
имеющей функцию свободного сброса.
• Четыре механических домкрата
• Широкий ряд приводных двигателей
обеспечивают устойчивость установки при
дает возможность выбора типа привода,
бурении и проведении спуско-подъемных
наиболее подходящего для условий работы.
операций.
Пульт управления
Вращатель
Удобство управлением
Предназначен для передачи
и движением тележки
крутящего момента на буро-
обеспечено поворот-
вой инструмент. В нижней
ным и переносным
части шпинделя вращателя
пультами.
устанавливается съемный
зажимной механический
патрон или переходник на
бурильные трубы. Вращение
Для удобства управле-
на трубы больших диаметров
ния гусеничной тележ-
и шнеки передается легко-
кой предусмотрен
сменными переходниками, которые соединя-
пульт дистанционного
ются с нижним концом шпинделя. Сальник для
управления.
подачи очистного агента устанавливается на
верхнем конце ведущей трубы или верхнем
конце шпинделя.
Транспортная база
Мачта*
Буровая установка
Мачта с гидроприводной
смонтирована на гу-
лебедкой применяется для
сеничной тележке,
вспомогательных операций
привод которой осу-
с бурильными и обсадными
ществляется от гид-
трубами.
росистемы установки.
Скорость движения
тележки составляет
1,9 км/ч, что обеспечивает оператору комфорт-
ное и безопасное дистанционное управление
движением. Угол преодолеваемого продольно-
го уклона достигает 20 градусов.
*- дополнительная опция
Варианты привода
Модификации
Бензиновый двигатель Honda
+
Бензиновый двигатель Vanguard
+
Дизельный двигатель Lombardini
+
Дополнительное оборудование
• Мачта с гидроприводной лебедкой
• Сальник для бурения с промывкой
• Удлинители мачты различной длины
• Гидравлический трубодержатель
• Мотопомпа
Мотопомпа
Мотопомпа предназначена для подачи бурового
раствора в скважину для выноса грунта и охлаждения
бурового инструмента. Состоит из двигателя
внутреннего сгорания и насоса. В состав мотопомпы
входят всасывающие рукова (трубопровода) и другие
элементы.
Технические характеристики
Тип двигателя
4-х тактный воздушного охлаждения
Масса, кг
44
Производительность, л/мин
570
Высота подъема, м
до 67
Габаритные размеры, мм
595*421*575
5
Реализуемые способы бурения
Диаметр макс., мм
Вращательное шнековое
230
Вращательное бурение с промывкой сплошным забоем
244
Комплект инструмента для бурения с промывкой
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ21.09.00.000-13
Труба бурильная П 63,5*4,5 Н 1,0
50
11,1
БИ21.17.00.000-18
Труба бурильная П 85*4,5 Н 1,0
50
19
БИ506.00.000
Долото лопастное, d=132 мм
1
6,28
БИ508.00.000
Долото лопастное, d=146 мм
1
9,63
ДЛ-190.000
Долото лопастное, d=190 мм
1
13,86
БИ509.00.000
Долото лопастное, d=215,9 мм
1
21,25
ДЛ-244.000
Долото лопастное, d=244 мм
1
16,98
III 132 Т-ЦВ
Долото трехшарошечное, d=132 мм
1
8,3
III 132 К-ЦВ
Долото трехшарошечное, d=132 мм
1
9,7
М-53/67
Переводник
1
4,5
М-53/88
Переводник
1
17,1
М-53/117
Переводник
1
42,8
М-67/67
Переводник
1
7
М-67/88
Переводник
1
15,9
М-67/117
Переводник
1
41,3
БП.00.001-02
Вкладыш центратора, d=65 мм
1
1,97
М-50
Вилка подкладная
1
6,2
М-67
Вилка подкладная
1
6
МЗ-50
Ключ отбойный
1
5,2
МЗ-67
Ключ отбойный
1
8
БП.00.060
Переходник с вращателя на З-53
1
3,34
Комплект инструмента для бурения шнеками
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ119-191-00Б
Долото трехперое, d=148 мм
3
4,1
БИ119-190-00Б
Долото трехперое, d=198 мм
3
5,5
БИ119-206А-00Б
Долото трехперое, d=250 мм
3
8,8
БИ11.02.00.000
Шнек, d=135 мм L=1000 мм
25
16
БИ11.03.00.000
Шнек, d=180 мм L=1000 мм
20
23,5
БИ11.04.00.000
Шнек, d=230 мм L=1000 мм
10
28
БП.00.040
Переходник с вращателя на S-55
1
1,85
БП.00.150
Основание вкладыша d=150 мм
1
6,6
Мобильные буровые установки типа МБУ
с гидравлическим приводом подвижного вращателя
Назначение: компактная высокомобильная установка для бурения скважин на воду глубиной
до 50 м. Максимальный диаметр бурения 244 мм.
Технические характеристики
Ход подачи, мм
2200
Усилие подачи вверх/вниз, макс., кгс
1500/ до 1500*
Частота вращения шпинделя, об/мин
0 - 700
Скорость подачи, м/с
0,4
Длина бурильной трубы (шнека), мм:
- при вращательном бурении
1700/1500
Крутящий момент, макс., кгс*м
150
Грузоподъемность лебедки, кгс
1000
Мощность привода бензинового/дизельного, кВт
25,7/17,1
Диаметр скважины, макс., мм
244
Условная глубина бурения, м:
- шнеками, d=230 мм
10 - 12
- шнеками, d=135 мм
25
- с промывкой
50
*- в зависимости от массы буровой установки
7
Технические особенности
• Конструкция каретки подвижного вращате-
• широкий ряд приводных двигателей дает
ля обеспечивает боковой поворот вращателя
возможность выбора наиболее подходящего
для освобождения устья скважины при работе с
типа привода;
лебедкой в процессе спуска эксплуатационной
• ход подачи вращателя 2,2 метра
обсадной колонны;
позволяет сократить время спуско-подъемных
• монтаж кронблока на выдвижных удлинителях
операций и уменьшить время сооружения
обеспечивает уменьшение транспортного
скважины.
габарита буровой установки;
Пульт управления
Домкраты
Управление всеми рабочими
Домкраты обеспечивают
органами установки сосредо-
вертикальность
точено на пульте управления.
скважины при выставлении
Обеспечен эффективный об-
буровой установки,
зор приустьевой зоны и рабо-
разгружают
чего места помощника бу-
транспортную базу.
рильщика.
Лебедка*
Выдвижные удлинители мачты*
Компактная лебедка обеспе-
Обеспечивают спуск обсад-
чивает ударно-канатное буре-
ных колонн лебедкой длиной
ние, желонирование скважи-
до 3 метров, а так же облег-
ны, механизирует процесс
чают спуско-подъемные опе-
спуска/подъема обсадной
рации бурового снаряда в
колонны и бурильных труб,
скважину.
а так же применяется при
вспомогательных операциях.
Грузоподъемность лебедки -
1000 кгс.
*- дополнительная опция
Дополнительное оборудование
• Лебедка гидроприводная со свободным сбросом, г/п - 1000 кгс*
• Сальник
• Кронблок*
• Рамочный элеватор для труб
• Рабочий стол для подкладных вилок, центратор шнеков
• Переходник для шнеков
• Гидравлический трубодержатель
• Мотопомпа
* - для МБУ на базе ГАЗ-3897 «Егерь» входит в базовую комплектацию
Варианты привода
Варианты
транспортных баз
палубный
палубный
с приводом от двигателя
дизельный ДВС
бензиновый ДВС
автомобиля
ГАЗ-3897 «Егерь»
+
+
+
ГАЗ-330273 «Газель»
+
УАЗ-39045
+
Реализуемые способы бурения
Диаметр макс., мм
Вращательное шнековое
230
Ударно-канатное (желонирование)
127
Вращательное бурение с промывкой сплошным забоем
244
8
Комплект инструмента для бурения с промывкой
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ21.09.00.000-13
Труба бурильная П 63,5*4,5 Н 1,0
50
11,1
БИ506.00.000
Долото лопастное, d=132 мм
1
6,28
БИ508.00.000
Долото лопастное, d=146 мм
1
9,63
ДЛ-190.000
Долото лопастное, d=190 мм
1
13,86
БИ509.00.000
Долото лопастное, d=215,9 мм
1
21,25
ДЛ-244.000
Долото лопастное, d=244 мм
1
16,98
III 132 Т-ЦВ
Долото трехшарошечное, d=132 мм
1
8,3
III 132 К-ЦВ
Долото трехшарошечное, d=132 мм
1
9,7
БП.00.060
Переходник с вращателя на З-53
1
3,34
БП.00.001-02
Вкладыш цетратора, d=65 мм
1
1,97
М-50
Вилка подкладная
1
6,2
МЗ-50
Ключ отбойный
1
5,2
М-53/67
Переводник
1
4,5
М-53/88
Переводник
1
17,1
М-53/117
Переводник
1
42,8
Комплект инструмента для бурения шнеками
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ11.02.00.000
Шнек, d=135 мм L=1000 мм
25
16
БИ11.03.00.000
Шнек, d=180 мм L=1000 мм
20
23,5
БИ11.04.00.000
Шнек, d=230 мм L=1000 мм
12
28
БИ7.01.00.000
Шнек, d=135 мм L=1800 мм
14
26,1
БИ7.02.00.000
Шнек, d=180 мм L=1800 мм
11
4,2
БИ7.43.00.000
Шнек, d=230 мм L=1500 мм
9
4,1
БП.00.150
Основание вкладыша d=150 мм
1
6,6
БИ119-191-00Б
Долото трехперое d=148 мм
1
4,1
БИ119-190-00Б
Долото трехперое d=198 мм
1
5,5
БИ119-206А-00Б
Долото трехперое d=250 мм
1
8,8
БП.00.040
Переходник с вращателя на шестигранник S=55
1
1,85
Комплект инструмента для желонирования скважин
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ12.02.02.000
Желонка, d=108 мм
1
34,3
БИ12.02.03.000
Желонка, d=127 мм
1
44,7
БИ12.04.00.003
Утяжелитель D=100 мм
1
35,7
БИ12.04.02.002
Серьга
1
5,6
БИ12.04.01.000
Замок
1
3
9
Буровая установка УГБ
с гидравлическим приводом подвижного вращателя
Назначение: для бурения скважин на воду глубиной до 300 м. Максимальный диаметр бурения 500 мм.
Технические характеристики
Ход подачи, м
2,2/5,2*
Длина бурильной трубы макс., м
4,7
Усилие подачи, кгс:
- вверх
3003/6000*
- вниз
1500/3000*
Частота вращения шпинделя, об/мин:
- I диапазон
10-320
- II диапазон
10-710
Крутящий момент, кгс*м:
- УГБ на ГАЗ-33081 «Садко», УРАЛ-4320
350
- УГБ на КАМАЗ
410
Грузоподъемность лебедки, кгс
1003/3000*
Условная глубина бурения, м:
- шнеками
до 50
- с промывкой
до 300**
- с продувкой
до 100**
- ударно-канатное (желонирование)
до 60
* - в зависимости от модификации
** - в зависимости от применяемого насосного и компрессорного оборудования, бурильных труб
10
Технические особенности
• Гидравлическая трансмиссия позволяет
скоростью движения вращателя позволяют
производить бесступенчатое регулирование
сократить время бурения и спуска/подъема
частоты оборотов бурового инструмента с
буровой колонны.
заданным крутящим моментом.
• Высота до оси кронблока 7,4 м позволяет
• Ход подачи 5,2 м в совокупности с высокой
использовать обсадные трубы длиной 6 м.
Базовая комплектация
• Мачта, совмещенная с механизмом подачи
• Вращатель
• Лебедка
Дополнительное оборудование
• Трубодержатель распашной гидроприводной
• Сварочный генератор ГСВ-500
• Блок гидроприводных трубодержателей с
• Электрогенератор
раскрепителем резьб
• Буровые насосы
• Рабочий стол для подкладных вилок
• Компрессоры
• Стол обсадной гидроприводной СОГ-000
Трубодержатель
Предназначен для центрации инструмента при бурении,
удержания бурильных обсадных труб при наращивании и
спуско-подъемных операциях, раскрепления затянутых
резьбовых соединений.
Диаметр зажимаемых труб 55 - 146 мм.
Буровые насосы, компрессоры
Speck 62/100B
Параметры насоса
НБ-160/6,3
НБ-50
(Германия)
Подача, л/мин
8 - 160
160
700
Давление макс., МПа
6,3
10
6,3
Мощность, кВт
11
32,7
50
от палубного
от палубного
Привод
от шасси
двигателя, от шасси
двигателя, от шасси
Масса, кг
420
118
1100
Параметры компрессора
КВ-10/10; КВ-12/12П
АК-9/10
NK-160
Производительность, м3/мин
10; 12
9
7,0
Давление макс., МПа
1,0; 1,2
1
1,5
Мощность, кВт
90; 132
75
45
Привод
собственный ДВС
от шасси
от шасси
Масса, кг
1600; 2300
400
174
Стол обсадной гидроприводной (СОГ-000)
Предназначен для обсаживания, удержания и извлечения обсадных
колонн при сооружении, ремонте и ликвидации скважин глубиной
до 200 м. СОГ-000 обеспечивает безопасную работу во время
спуска и извлечения обсадных труб из скважины, позволяет бурить
с опережающей/одновременной углубкой ствола в сложных
геологических условиях.
Проходной диаметр захвата гидравлического и механизма колонкового захвата, макс., мм
340
Диаметр обсадных труб, мм
127, 146, 168, 219, 245, 273, 299
Ход подачи захвата гидравлического, мм
400
Усилие тяговое, развиваемое гидроцилиндрами, номинальное/максимальное, кгс
12003/18000
Усилие вдавливаемое, развиваемое гидроцилиндрами, кгс
6000
Варианты
Варианты привода
транспортных баз*
палубный дизельный двигатель
с приводом от двигателя автомобиля
ГАЗ-33081 «Садко»
+
+
УРАЛ-4320
+
+
КАМАЗ
+
+
* - по желанию заказчика установка может быть смонтирована на давальческий автомобиль или конверсионную транспортную базу.
Реализуемые способы бурения
Диаметр макс., мм
Шнековое
300
Вращательное бескерновое с промывкой/с продувкой
300
Ударно-канатное (желонирование)
168
Комплекты инструмента для бурения со шнеками d=135, 180, 230, 300 мм
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.01.00.000
Шнек d=135 мм
30
26,5
L=1892 мм; S=55
1ДРШ-151М.000
Долото шнековое d=151 мм
5
5
L=192 мм; S=55
БИ7.11.00.000
Штанга бурильная d=73 мм L=1000 мм
1
12,5
L=1090 мм; S=55
БИ249-108-000
Серьга для подъема шнеков
1
2,5
грузоподъемность 5т
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 мм; d=22 мм
БИ7.01А.01.004
Палец
10
0,315
L=85 мм; d=32 мм
УГБ001.50.11.000
Патрон для шнеков S=55
1
34
УГБ001.50.00.003
Переходник вращателя S=55
1
3,1
БП.08.500
Фарштуль-элеватор для шнеков S=55
1
1,61
БП.08.300
Серьга
1
0,26
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.02.00.000
Шнек d=180 мм
30
38,5
L=1892 мм; S=55
1ДРШ-198М.000
Долото шнековое d=198 мм
5
5,9
L=187 мм; S=55
БИ7.10.00.000
Штанга бурильная d=89 мм L=1000 мм
1
17,5
L=1093 мм; S=55
БИ249-108-000
Серьга для подъема шнеков
1
2,5
грузоподъемность 5т
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 мм; d=22 мм
БИ7.02А.01.004
Палец
10
0,375
L=101 мм; d=32 мм
УГБ001.50.00.000
Патрон для шнеков S=55
1
34
УГБ001.50.00.003
Переходник вращателя S=55
1
3,1
БП.08.500
Фарштуль-элеватор для шнеков S=55
1
1,61
БП.08.300
Серьга
1
0,26
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.43.00.000
Шнек d=230 мм
17
38,2
L=1590 мм; S=55
1ДРШ-250М.000
Долото шнековое d=250 мм
5
9,16
L=231 мм; S=55
БИ7.10.00.000
Штанга бурильная d=89 мм L=1000 мм
1
17,5
S=55
БИ249-108-000
Серьга для подъема шнеков
1
2,5
грузоподъемность 5т
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 мм; d=22 мм
БИ7.02А.01.004
Палец
10
0,37
L=101 мм; d=32 мм
УГБ001.50.11.000
Патрон для шнеков S=55
1
34
УГБ001.50.00.003
Переходник вращателя S=55
1
3,1
БП.08.500
Фарштуль-элеватор для шнеков S=55
1
1,61
БП.08.300
Серьга
1
0,26
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
Ш1И.11.000
Шнек d=300 мм
10
63,1
L=1400 мм техгранинк 85
Ш1И.14.000
Долото d=330 мм
2
13,6
L=307 мм трехгранник 85
БИ2.22.00.000
Штанга бурильная d=114 мм L=1000 мм
1
40
трехгранник 85
Ш1И.13.000
Рамка подкладная
1
19
750*290*123 мм
БИЛ50-31
Серьга в сборе
1
8,539
120*328
БИ7.00.00.005
Штырь подкладной
1
1,7
L=350 мм; d=25 мм
БИЛ50-42
Штырь для выбивания пальцев
2
0,96
L=215 мм; d=24 мм
БИШ-01-03
Палец
10
0,57
L=104 мм; d=30 мм
УГБ001.50.00.003
Переходник вращателя S=55
1
3,1
ПБУ-1.11.08.000
Переходник с S=55 на трехгранник 85
1
7,4
13
Комплект инструмента для бурения с промывкой
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
П 63,5*4,5 Н 4,7
Труба бурильная
64
35,2
М-53/88
Переводник
1
17,1
М-53/117
Переводник
1
42,8
М-53/121
Переводник
1
50,7
М-53/152
Переводник
1
89,2
П-53/171
Переводник
1
61,3
БИ501.00.000
Долото лопастное, d=112 мм
1
4,71
БИ506.00.000
Долото лопастное, d=132 мм
1
6,28
БИ508.00.000
Долото лопастное, d=146 мм
1
9,63
ДЛ-190.000
Долото лопастное, d=190,5 мм
1
13,86
БИ509.00.000
Долото лопастное, d=215,9 мм
1
21,25
ДЛ-244.000
Долото лопастное, d=244 мм
1
16,98
ДЛ-295
Долото лопастное, d=295 мм
1
26,62
III 93 Т-ЦА
Долото шарошечное, d=93 мм
1
4,5
III 112 Т-ЦВ
Долото шарошечное, d=112 мм
1
5,7
III 132 Т-ЦВ
Долото шарошечное, d=132 мм
1
8,3
III 151 С-ЦВ
Долото шарошечное, d=151 мм
1
13,1
III 190,5 С-ГВ
Долото шарошечное, d=190,5 мм
1
29,5
III 215,9 ТКЗ-ПВ
Долото шарошечное, d=215,9 мм
1
32
III 244,5 ТКЗ-ПВ
Долото шарошечное, d=244,5 мм
1
44,8
III 295,3 ТКЗ-ЦВ
Долото шарошечное, d=295,3 мм
1
77
КШС-63,5
Ключ шарнирный
2
6,7
МЗ-50
Ключ отбойный
1
5,2
М-50
Вилка подкладная
1
6,2
Б4
Колокол ловильный
1
14,5
Д2
Метчик ловильный
1
4,9
Буровая установка ЛБУ-50-30
с гидравлическим приводом подвижного вращателя
Назначение: для бурения скважин глубиной до 300 м. Максимальный диаметр бурения 850 мм.
Технические характеристики
Ход подачи, мм
3900
Усилие подачи, кгс:
- вверх
12000
- вниз
6200
Частота вращения шпинделя, об/мин
0 - 200
Максимальный крутящий момент, кгс*м
2000
Грузоподъемность лебедки, кгс
3000
Условная глубина бурения, мм:
- шнеками
60
- с промывкой
200
- с продувкой
100*
*- ограничена параметрами компрессора
15
Технические особенности
• ЛБУ-50-30 оснащена гидроприводным
ускоренного (до 5 раз) перемещения вращателя.
вращателем, что обеспечивает:
• Лебедка грузоподъемностью 3000 кгс с
- снижение массы навески и выгодная
функцией свободного сброса, позволяет эффек-
развесовка по осям транспортной базы,
тивно реализовывать ударно-канатное бурение
позволяющая организовывать грузовые
(желонирование), а так же обсадку скважины.
платформы для перевозки бурового
• За счет крутящего момента в 2000 кгс*м
инструмента;
начальный этап бурения при посадке кондуктора
- плавная регулировка частоты вращения
может быть пройден шнеками большого диаметра.
шпинделя двухскоростного вращателя
• Высокая надежность из-за отсутствия сложно-
обеспечивает крутящий момент в диапазоне
го механизма привода.
от 3500 до 20000Нм;
• Простота в обслуживании и повышенная
- гибкое и универсальное управление
ремонтопригодность.
механизмом подачи с возможностью
Базовая комплектация
• Домкрат передний/задний
• Платформа
• Вращатель
• Мачта, совмещенная с механизмом подачи
• Лебедка
Дополнительное оборудование
• Буровой насос НБ-50
• Сварочный генератор ГСВ-500
• Стол рабочий
• Гидродомкраты (дополнительные)
• Компрессор КВ-10/10 ГТТ
• Стол зажимной (гидравлический)
Буровой насос НБ-50
Параметры
НБ-50
Подача, л/мин
700
Давление максимальное, МПа
6,3
Тип
поршневой
Мощность, кВт
50
Привод
от шасси
Масса, кг
1100
16
Стол зажимной
Предназначен для производства работ при бурении
вилками; зажима обсадных труб при их наращи-
шнеками через сменные кондуктора; бурильными
вании.
трубами - для удержания их через прорези в замках
Используемый типоразмер труб: 159-426 мм.
в осевом и радиальном направлениях подкладными
Параметры
Максимальный проходной диаметр при снятых кулочках, мм
500
Максимальный вес удерживаемого груза на столе, кг
12000
Сварочный генератор типа ГСВ-500
Параметры
ГСВ-500
Номинальный сварочный ток, А
500
Номинальное напряжение, В
40
Пределы регулирования сварочного тока, А
60 - 500
Номинальная продолжительность непрерывного цикла сварки, мин
10
Реализуемые способы бурения
Диаметр макс., мм
Шнековое
230
Вращательное бескерновое с промывкой/с продувкой
490
Шнековым буром
850
Ударно-канатное (желонирование)
168
Комплект инструмента для бурения шнековым буром d= 850 мм
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ17.12.02.000
Бур шнековый, трехгранник 85
1
160
БИ17.12.01.000
Кондуктор в сборе
1
78,5
БИ17.10.03.000
Штанга L=1125 мм, трехгранник 85
20
41,37
БИ17.12.02.300
Забурник
3
7,75
БИШ-11-00
Вилка подкладная
1
17,3
БИЛ-50-42
Штырь для выбивания пальцев
1
0,96
БИ7.20А.03.000
Резец в сборе
1
1
БИШМ2.00.00.001
Штырь, d 30 мм L=260 мм
2
1,4
Комплект инструмента для бурения шнековым буром, скользящим по штангам d= 850 мм
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
БИ7.51.00.000
Бур шнековый, d=850*820 мм
1
70
БИ7.10.00.000
Штанга бурильная, d=89 L=1000 мм
1
17,5
БИ7.22.00.000
Штанга бурильная, d=89 L=1800 мм
9
28,9
БИ7.48.00.000
Кондуктор для бура, L=1926 мм
1
77,9
БИ7.25.00.000
Рамка подкладная к буру, L=1015 мм
1
13,2
БИ7.27.00.000
Долото для шнекового бура, d=200 L=319 мм
1
8,5
БИ7.20А.03.000
Резец в сборе 115*50*24 мм
12
1,0
БИШ 18-02
Перка в сборе 202*200 мм
2
3,2
БИ7.10.00.005
Штырь подкладной, d=32 L=350 мм
1
1,7
БИ7.02А.01.004
Палец, d=32 L=101 мм
10
0,375
БИ7.27.00.002А
Палец, d=32 L=132 мм
2
0,43
17
Комплект инструмента для вращательного бурения с промывкой
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
П 114*9 Н 1000 К
Труба бурильная (ТБСУ)
1
23,3
П 114*9 Н 3200 К
Труба бурильная (ТБСУ)
63
74,5
П 85*6 Н 3200 К
Труба бурильная (ТБСУ)
63
44,7
М-73/152
Переводник
1
58,1
П-73/171
Переводник
1
60,2
III 190,5 С-ГВ
Долото трехшарошечное
1
29,5
III 244,5 ТКЗ-ПВ
Долото трехшарошечное
1
44,8
III 295,3 С-ЦВ
Долото трехшарошечное
1
74
тип соединения З-152
III 295,3 ТКЗ-ЦВ
Долото трехшарошечное
1
74
тип соединения З-152
III 349,2 С-ЦГВ
Долото трехшарошечное
1
114
тип соединения З-152
III 393,7 Т-ЦВ
Долото трехшарошечное
1
176
тип соединения З-171
III 444,5 С-ЦВ
Долото трехшарошечное
1
252
тип соединения З-171
III 490 Т-ЦВ
Долото трехшарошечное
1
316
тип соединения З-171
Комплекты инструмента для бурения со шнеками d=135, 180, 230 мм*
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.01.00.000
Шнек, d=135 мм
30
26,5
L=1892 S=55
1ДРШ-151М.000
Долото шнековое, d=151 мм
5
5
L=192 S=55
БИ7.11.00.000
Штанга бурильная, d=73 мм L=1000 мм
1
12,5
L=1090 S=55
БИ249-108-000
Серьга для подъема шнеков
1
2,5
грузоподъемность 5 т
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*160
БИ189-23
Крючок
1
3,5
L=1000
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 d=22 мм
БИ7.01А.01.004
Палец
10
0,315
L=85 d=32 мм
БИ7.49.00.000
Кондуктор в сборе
1
37,2
800*256*200
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.02.00.000
Шнек, d=180 мм
30
38,5
L=1892 S=55
1ДРШ-198М.000
Долото шнековое, d=198 мм
5
5,9
L=187 S=55
БИ7.10.00.000
Штанга бурильная, d=89 мм L=1000 мм
1
17,5
L=1093 S=55
БИ249-108-000
Серьга для подъема шнеков
1
2,5
грузоподъемность 5 т
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ189-23
Крючок
1
3,5
L=1000
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 d=22 мм
БИ7.02А.01.004
Палец шнека, d=32 L=101 мм
10
0,375
L=101 d=32 мм
БИ7.49.00.000-01
Кондуктор в сборе
1
38,2
805*306*200
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.43.00.000
Шнек, d=230 мм
17
38,2
L=1590 S=55
1ДРШ-250М.000
Долото шнековое, d=250 мм
5
9,16
L=231 S=55
БИ7.10.00.000
Штанга бурильная, d=89 мм L=1000 мм
1
17,5
S=55
БИ249-108-000
Серьга для подъема шнеков
1
2,5
грузоподъемность 5 т
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ189-23
Крючок
1
3,5
L=1000
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 d=22 мм
БИ7.02А.01.004
Палец шнека, d=32 L=101 мм
10
0,37
L=101 d=32 мм
БИ7.49.00.000-02
Кондуктор в сборе
1
38,2
830*361*200
* - необходим переходник трехгранник 85-S=55 (ПБУ1.11.08.000)
Буровая установка УРБ-5АГ
с гидравлическим приводом подвижного вращателя
Назначение: для бурения скважин на воду глубиной до 400 м. Максимальный диаметр бурения 500 мм.
Технические характеристики
Вращатель
гидравлический
Привод вращения
от гидромотора PSM 310.3.160
Механизм подачи
гидроцилиндр и талевая система
Максимальное усилие на забой, тс (кН)
2,7 (26,46)
Максимальное усилие на подъем, тс (кН)
7 (68,7)
Ход вращателя, м
6,7
Крутящий момент, кгс*м
600
Частота вращения шпинделя, об/мин
0-400
Длина бурильной свечи номинальная, м
6,2
Лебедка
гидравлическая
Тяговое усилие лебедки, тс (кН)
2,7 (26,46)
Длина каната d=16,5 ГОСТ 2688-80, м
50
Условная глубина бурения, мм:
- шнеками
60
- с промывкой
350
Привод установки
от двигателя шасси через КОМ
Номинальная отбираемая мощность, кВт
70
19
Технические особенности
• Конструкция системы подачи, состоящая из
более высокой производительности.
гидроцилиндра подачи и канатного полис-
• Механизмы установки смонтированы на
паста, позволяет достичь рабочего хода
собственной раме, установленной на шасси
подачи 6,8 м. и высокой скорости передвиже-
автомобиля (шасси высокой проходимости 6*6,
ния каретки, что позволяет добиться высокой
по выбору заказчика) и приводятся в действие
скорости производительности при проведе-
от двигателя шасси.
нии работ.
• Управление установкой полностью гидро-
• Мачта имеет усиленную конструкцию
фицировано и расположено на пульте бурово-
высотой 10,5 м., что позволяет использо-
го мастера, удобно расположенного для обзора
вать 6-ти метровую бурильную трубу, для
устья скважины.
КАМАЗ, УРАЛ, КРАЗ,
Варианты транспортных баз
МАЗ с колесной формулой 6*6
Реализуемые способы бурения
Диаметр макс., мм
С промывкой
500
Шнековое
300
Комплекты инструмента для бурения со шнеками d=135, 180 мм
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.01.00.000
Шнек, d=135 мм
30
26,5
L=1892 мм; S=55
1ДРШ-151М.000
Долото шнековое, d=151 мм
5
5
L=192 мм; S=55
БИ7.11.00.000
Штанга бурильная, d=73 мм L=1000 мм
1
12,5
L=1090 мм; S=55
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 мм; d=22 мм
БИ7.01А.01.004
Палец
10
0,315
L=85 мм; d=32 мм
1УБГ03.10.000
Патрон для шнеков, S=55
1
12
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.02.00.000
Шнек, d=180 мм
30
38,5
L=1892 мм; S=55
1ДРШ-198М.000
Долото шнековое, d=198 мм
5
5,9
L=187 мм; S=55
БИ7.10.00.000
Штанга бурильная, d=89 мм L=1000 мм
1
17,5
L=1093 мм; S=55
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130 мм
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 мм; d=22 мм
БИ7.02А.01.004
Палец
10
0,375
L=101 мм; d=32 мм
1УБГ03.10.000
Патрон для шнеков, S=55
1
12
Комплекты инструмента для бурения со шнеками d=230, 300 мм
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
БИ7.43.00.000
Шнек, d=230 мм
17
38,2
L=1590 мм; S=55
1ДРШ-250М.000
Долото шнековое, d=250 мм
5
9,16
L=231 мм; S=55
БИ7.10.00.000
Штанга бурильная, d=89 мм L=1000 мм
1
17,5
S=55
БИ7.42.00.000
Рамка подкладная
1
6,73
550*200*130
БИ7.00.00.002
Штырь для выбивания пальцев
2
0,95
L=250 мм; d=22 мм
БИ7.02А.01.004
Палец
10
0,37
L=101 мм; d=32 мм
1УБГ03.10.000
Патрон для шнеков, S=55
1
12
-
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
Примечание
Ш1И.11.000
Шнек, d=300 мм
10
63,1
L=1400 мм техгранинк 85
Ш1И.14.000
Долото d=330 мм
2
13,6
L=307 мм трехгранник 85
БИ2.22.00.000
Штанга бурильная, d=114 мм L=1000 мм
1
40
Трехгранник 85
Ш1И.13.000
Рамка подкладная
1
19
750*290*123 мм
БИЛ50-31
Серьга в сборе
1
8,539
120*328
БИ7.00.00.005
Штырь подкладной
1
1,7
L=350 мм; d=25 мм
БИЛ50-42
Штырь для выбивания пальцев
2
0,96
L=215 мм; d=24 мм
БИШ-01-03
Палец
10
0,57
L=104 мм; d=30 мм
ПБУ-1.11.08.000
Переходник с S=55 на трехгранник 85
1
7,4
-
Комплект инструмента для бурения с промывкой
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
П 63,5*4,5 Н 4,7
Труба бурильная
75
35,2
БИ501.00.000
Долото лопастное, d=112 мм
1
4,71
БИ506.00.000
Долото лопастное, d=132 мм
1
6,28
БИ508.00.000
Долото лопастное, d=146 мм
1
9,63
ДЛ-190.000
Долото лопастное, d=190,5 мм
1
13,86
БИ509.00.000
Долото лопастное, d=215,9 мм
1
21,25
ДЛ-244.000
Долото лопастное, d=244,5 мм
1
16,98
ДЛ-295
Долото лопастное, d=295 мм
1
26,62
III 93 Т-ЦА
Долото трехшарошечное, d=93 мм
1
4,5
III112 Т-ЦВ
Долото трехшарошечное, d=112 мм
1
5,7
III 132 Т-ЦВ
Долото трехшарошечное, d=132 мм
1
8,3
III151 С-ЦВ
Долото трехшарошечное, d=151 мм
1
13,1
III 190,5 С-ГВ
Долото трехшарошечное, d=190,5 мм
1
29,5
III 215,9 ТКЗ-ПВ
Долото трехшарошечное, d=215,9 мм
1
32
III 244,5 ТКЗ-ПВ
Долото трехшарошечное, d=244,5 мм
1
44,8
III 295,3 ТКЗ-ЦВ
Долото трехшарошечное, d=295,3 мм
1
77
III 349,2 С-ЦГВ
Долото трехшарошечное, d=349,2 мм
1
103
III 393,7 Т-ЦВ
Долото трехшарошечное, d=393,7 мм
1
176
III 444,5 С-ЦВ
Долото трехшарошечное, d=444,5 мм
1
252
III 490 Т-ЦВ
Долото трехшарошечное, d=490 мм
1
316
М-53/67
Переводник
1
4,5
М-53/88
Переводник
1
17,1
М-53/117
Переводник
1
42,8
М-53/121
Переводник
1
50,7
М-53/152
Переводник
1
89,2
М-53/171
Переводник
1
-
КШС-63,5
Ключ шарнирный
2
6,7
МЗ-50
Ключ отбойный
1
5,2
М-50
Вилка подкладная
1
6,2
Б4
Колокол ловильный
1
14,5
Д-2
Метчик ловильный
1
4,9
Буровая установка УБВ-318/320
Назначение: для бурения скважин на воду промышленного назначения глубиной до 630 м.
Максимальный диаметр бурения 570 мм.
Технические характеристики
2-х скоростной
Вращатель
гидроприводной
подвижный
Крутящий момент, Нм
8000
Максимальная частота вращения, об/мин
90...330
Ход вращателя, мм
7000
гидроцилиндр
Подача вращателя
с ускорительной
системой
Усиление подачи вверх/вниз, кг
20003/6000
Скорость перемещения вращателя при холостом
0,6/0,5
ходе вверх/вниз, м/с
Лебедка гидравлическая TMV-4L-108F-3R-24:
- грузоподъемность не менее, кг
10000
- диаметр каната, мм
25
Максимальная длина обсадной трубы, мм
9000 - 12000
Максимальный диаметр обсадной колонны, мм
451
Грузоподъемность опорно-центрирующего устройства, кг
20000
Комбинированное зажимное устройство* (съемное):
- привод
гидравлический
- максимальный проходной диаметр, мм
571
- вес удерживаемой колонны, кг
20000
Глубина бурения с прямой промывкой, м
630
Максимальный диаметр бурения при промывке
570/190,5
начальный/конечный, мм
* - указывается при заказе
22
Технические особенности
• Все рабочие органы установки имеют
стью 10 тонн для спуско-подъемных операций
гидравлический привод, благодаря чему
и посадки обсадных колонн.
возможна доукомплектация дополнительным
• Рабочее место помощника бурильщика
технологическим оборудованием без внесения
организовано на П-образной откидной
значительных изменений в конструкцию
площадке, закрепленной на корме буровой
установки, снижена трудоемкость управления по
установки.
сравнению с буровыми установками, имеющими
механическую трансмиссию.
• Возможна опционная поставка вспомога-
тельной лебедки с поворотной стрелой для
• Электрогидравлическое управление
механизации наращивания бурильных труб и
гидросистемой обеспечивает точную настрой-
погрузочно-разгрузочных работ.
ку и оперативный контроль частоты вращения и
величины крутящего момента при бурении.
• Комплектуется оборудованием для бурения с
обратной циркуляцией воздуха по техноло-
• Подвижный вращатель с гидроприводом
гии RC.
имеет проходной шпиндель, обеспечивающий
возможность монтажа сальника для бурения по
• Для реализации пневмоударного бурения
технологии RC. Опционно на шпинделе вращате-
в сложных геолого-технических условиях
ля может быть смонтирован зажимной гидропа-
установка может быть укомплектована лубри-
трон для бурильных труб.
катором для погружных пневмоударных машин
и оборудованием для работы с ГЖС.
• Конструкция каретки подвижного вращате-
ля обеспечивает боковой сдвиг вращателя для
• Широкий ряд приспособлений и принад-
освобождения устья скважины при работе с
лежностей, поставляемых по требованию,
лебедкой.
обеспечивает основные операции с различны-
ми типами бурового инструмента и механиза-
• Установка в стандартной комплектации
цию вспомогательных операций.
оснащена основной лебедкой с грузоподъемно-
Варианты привода
Варианты транспортных баз
с приводом от двигателя автомобиля
КАМАЗ-6522*
+
* - и другие шасси
Базовая комплектация
• Лебедка основная
• Опорно-центрирующее устройство для
• Насос буровой НБ-50
работы с подкладными вилками
• Переходник плавающий, компенсирующий
• Компрессор КВ20/25*
вес вращателя при развинчивании бурильных
• Цепной гидравлический ключ
труб
• Однотрубный загрузчик для бурильных труб
• Нагнетательный манифольд с местами
• Электростанция с возможностью сварочных
подключения дополнительного насосного и
работ
компрессорного оборудования
• Сальник буровой
• Вспомогательная лебедка с грузовой стрелой
* - в зависимости от модификации
Дополнительное оборудование
• Манипулятор для бурильных труб**
• Лубрикатор с системой впрыска в
• Трубодержатель для бурильных и обсадных труб**
нагнетательную магистраль
• Гидропатрон для бурильных труб**
• Бортовой стеллаж для бурильных труб
• Насос буровой НБ-80 (вместо насоса НБ-50)
• Оборудование для ГЖС (насос-дозатор
с системой пенообразования)
• Гидравлический раскрепитель для бурильных труб
** - устанавливается по требованию заказчика вместо однотрубного загрузчика, опорно-центрирующего устройства и вспомогательной
лебедки с грузовой стрелой
Буровые насосы, компрессоры
Параметры насоса
НБ-50
НБ-80
Объемная подача,м3/час
39,6
50,4
Давление макс, МПа
6,3
10,0
Тип
поршневой
поршневой
Мощность, кВт
50
80
Привод
гидравлический
гидравлический
Масса, кг
1100
1300
Компрессорная станция КВ 20/25
Параметры компрессорного оборудования
(Челябинский компрессорный завод)
Объемная производительность, м3/мин
20
Давление номинальное, МПа
2,5
Потребляемая мощность, кВт
193
Привод
дизельный двигатель Deutz TCD 2013L 06 4V
Мощность двигателя, кВт
227
Масса компрессорнной станции, кг
3100
Реализуемые способы бурения
Диаметр макс., мм
Шнековое бурение
500
Вращательное бескерновое с промывкой
570
Ударно-вращательное бескерновое с обратной продувкой (RC)
380
Буровая установка УБВ-320 позволяет реализовывать технологию обратной продувки (RC)
до глубины 300 м. Технология RC обеспечивает механическую скорость бурения.

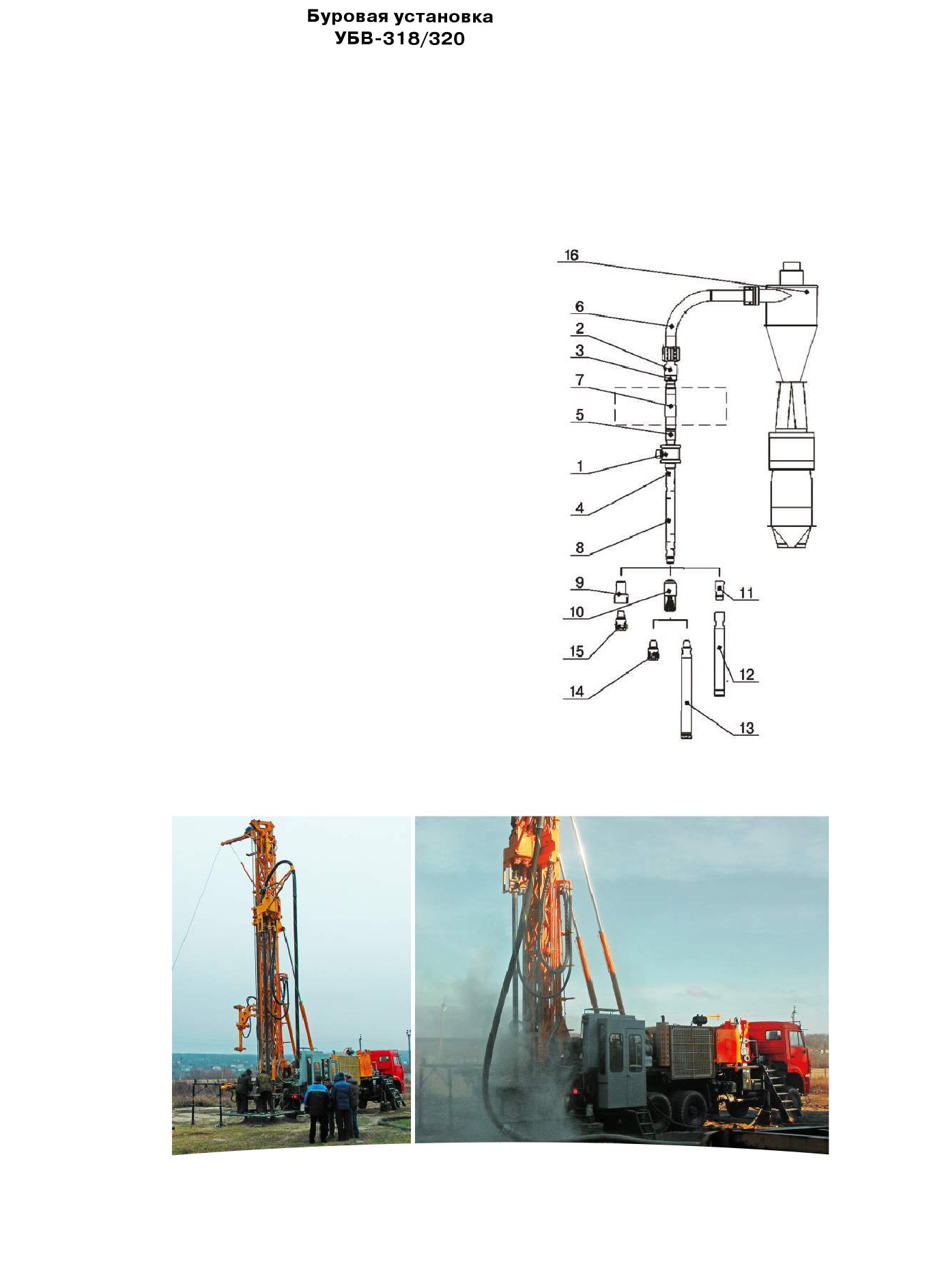

Состав комплекса
В состав наземного оборудования для пневмоудар-
ного бурения с обратной циркуляцией входит:
1 - сальник нагнетательный;
2 - сальник шламоотводящий;
3 - переходник со шпинделя вращателя на сальник
шламоотводящий;
4 - переходник с нагнетательного сальника на
колонну бурильных труб;
5 - переходник со шпинделя вращателя на сальник
нагнетательный;
6 - шланг шламоотводящий;
7 - грязевая трубка;
16 - шламо/пылесборник циклонного типа.
Также в состав наземного оборудования входят
съемные технологические переходники для продув-
ки центрального канала.
В состав бурового породоразрушающего инсту-
мента комплекса входят:
8 - двойные бурильные трубы , d=140 мм.;
9 - переходник на шарошечное долото;
10 - переходник Inter Change на стандартный
пневмоударник, либо шарошечное долото;
11- переходник DTH RC Sub с бурильной трубы на
кольцевой пневмоударник;
12 - кольцевой пневмоударник DTH RC с долотом
для обратной циркуляции;
13 - стандартный пневмоударник с долотом для
прямой продувки;
14 и 15 - шарошечное долото.
Комплект инструмента для бурения с промывкой
Артикул
Наименование
Количество, шт
Масса, кг (1 ед)
П 114*9 Н 6200 К
Труба бурильная (ТБСУ)
100
145
П 114*9 Н 1000 К
Труба бурильная (ТБСУ)
1
23,3
П 85*6 Н 6,2
Труба бурильная (ТБСУ)
100
79,7
П 85* 6 Н 1,0
Труба бурильная (ТБСУ)
1
13
М-73/152
Переводник
1
58,1
П-73/171
Переводник
1
60,2
М-67/152
Переводник
1
88
П-67/171
Переводник
1
61,2
III 190,5 Т-ЦВ
Долото трехшарошечное, d=190,5 мм
1
27,3
III 215,9Т-ЦВ
Долото трехшарошечное, d=215,9 мм
1
32
III 244,5 Т-ЦВ
Долото трехшарошечное, d=244,5 мм
1
45
III 295,3 ТКЗ-ЦВ
Долото трехшарошечное, d=295,3 мм
1
77
III 349,2 С-ЦГВ
Долото трехшарошечное, d=349,2 мм
1
115
III
393,7 Т-ЦВ
Долото трехшарошечное, d=393,7 мм
1
176
III 444,5 С-ЦВ
Долото трехшарошечное, d=444,5 мм
1
252
III 490 Т-ЦВ
Долото трехшарошечное, d=490 мм
1
316
Сервис
Гарантийное и постгарантийное обслуживание буровой техники
Продукция компании «Геомаш» соответствует действующим Стандартам РФ и Техническим условиям
заводов изготовителей.
На буровую установку (навесное оборудование) устанавливается гарантия заводами-изготовителями
сроком 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки со склада
завода-изготовителя.
На базе заводов-изготовителей ОАО «Геомаш» и ООО «Геомаш-Владимир» организованы мобильные
сервисные бригады, которые осуществляют гарантийный и постгарантийный ремонт техники.
