Компания «GROHNA GMBH». Каталог бурового оборудования

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные технические характеристики

Полноприцепные модули

■ Блочно-модульное исполнение с высоким уровнем интеграции, со способностью быстрого передвижения и

повышенной монтажеспособностью. При помощи кувалд и специнструментов для снятия пальцевых

соединений можно выполнить монтаж и демонтаж основной установки. Все работы выпоняются в нижнем

положении, что обесепечивает безопасность работ.

■ К-образная телескопическая вышка поднимается целиком с помощью гидравлическх цилиндров.

Вышка с повышенной грузоподъемностью.

Перемещение вышки

Модули силовой системы

Прицепная доливная емкость

■ Подвышечное основание выполняется в параллелограммном исполнении, в транспортном положении оно

разделяется на три части, левую, правую и центральную, которые складываются в отдельный модуль.

Монтаж осуществляется разными рычагами, и производится в нижнем положении. Все основание

поднимается целиком.

■ Система цифрового управления контролирует автономный привод лебедки и ротора, обеспечивает

Перемещение подвышечного основания (2 прицепа)

Блок VFD/SCR

Прицепной буровой насос

повышенную надежность всех выполняемых операций.

■ Гидравлический дисковый тормоз и автобурильщик компьютерного управления обеспечивают

высокую эффективность работ.

■ Стандартное соединение узлов обеспечивает повышенную способность перемещения и

монтажеспособность.

Перемещение лебедки с подроторной

Прицепная гидростанция

Прицепная водяная емкость

■Лебедка с возможностью продольного размещения на буровой площадке, с автономным

балкой и подсвечником

приводом, транспортируется вместе с центральной часть подвышечного основания.

■ Буровая установка модели BE550, BE770, BE1100 с электрическим приводом, с возможность установки

верхнего привода. Буровая установка модели BE380L с дизельным приводом.

Перемещение лебедочного блока

Прицепная емкость

Прицепная емкость ГСМ

бурового раствора

03-04

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Модель продукции

B E 7 7 0 ( L )

Цепной привод

Макс.нагрузка на крюкоблоке770,000lb

БУ с возможностью быстрого

перемещения и монтажа

Буровая установка модели BE380L

Буровая установка модели BE550

Буровая установка модели Be770

Основные технические параметры

Модель

BE380

BE55

BE77

BE1100

L

0

0

Ном. глубина бурения, м

1600～3000

2500～4000

3500～5000

4500～7000

(БТ 4-1/2'')(ft)

(5250～9840)

(8200～13200)

(11500～16400)

(14800～23000)

Макс. Нагрузка на крюке, кН(lb)

1700(380000)

2500(550000)

3500(770000)

5000(1100000)

Ном. мощность лебедки, кВт.(л.с.)

550(750)

735(1000)

1100(1500)

1470(2000)

4+2R (дизель

Привод лебедки (VFD/SCR)

+ электропривод)

1+1R/4+4R

1+1R/4+4R

2+2R/4+4R

Талевая система

5×6

5×6

6×7

6×7

Диа. бурового каната, мм(дюйм)

29(1-1/8")

32(1-1/4")

35(1-3/8")

38(1-1/2")

Давление манифольда высокого

давления, MPa(psi)

35(5000)

35(5000)

35(5000)

35(5000)

Проходной диаметр манифольд

высокого давления, мм(дюйм)

Φ102(4")

Φ102(4")

Φ102(4")

Φ102(4")

Буровой насос

F1000×2

F1300×2

F1600×2

F1600×3

Проходной диаметр ротора, мм(дюйм)

Ф698.5(27-1/2")

Ф698.5(27-1/2") Ф698.5(27-1/2")Ф952.5(37-1/2")

Ф698.5(37-1/2")

2+2R

Привод ротор (VFD/SCR)

(дизель + электропривод)

1+1R/2+2R

2+2R/2+2R

2+2R/2+2R

Тип вышки и полезная высота, м(фут)

KОбразная33(108)

KОбразная43(142)

KОбразная43(142)

KОбразная45(148)

Высота подвышечного основания, м(фут)

5(16.4)

6.7(22)Или7.3(24)

8(26)

9(29.5)

Полезная высота подроторной балки, м(фут)

3.7(12.1)

5.4(17.7)Или6(19.7)

6.7(22)

7.5(24.6)

Площадь буровой площадки, мхм (фут х фут)

9.1×9.1(29.8×29.8)

9.9×8.8(32.5×28.8)

9.9×8.8(32.5×28.8)

9.9×9.5(32.5×31.2)

810кВт.х2, дизельная

Мощность электростанции (KW)

электростанция

1500×3/1750×3

1500×4/1750×4

1900×4/1750×4

Мощность вспомогательной

электростанции (KW) (50Hz/60Hz)

400×2

320×1/350×1

320×1/350×1

360×1/400×1

Полезный объем буровой растворной

Пятиступенчатая

Пятиступенчатая

Пятиступенчатая

Пятиступенчатая

емкости, м3(bbl)

очистка

170(1100)

очистка 220(1400)

очистка

270(1700)

очистка

350(2200)

Давление гидравлической системы для

основной установки, MPa(psi)

17(2430)

17(2430)

17(2430)

17(2430)

Давление воздушного компрессорного

блока, MPa(psi)

1(145)

1(145)

1(145)

1(145)

Топливная емкость, м3(bbl)

60(380)

74(460)

80(500)

Два бака 100(630)

Встроенное исполнение

50(310)

70(440)

70(440)

100(630)

Водяная емкость, м3(bbl)

Размер наибольшего блока, м

13×3.4×2.5

23.6×3.6×2.6

23.6×3.6×2.6

25×4.5×3.2

д.х ш.х В.(фут)

(42.7×11.2×8.2)

(77.4×11.8×8.5)

(77.4×11.8×8.5)

(82×14.8×10.5)

Макс. Масса блока, тн.(lb)

38(83776)

66(145505)

67(147710)

80(176340)

Крюкоблок, вертлюг

Пригодится

Не пригодится

Не пригодится

Не пригодится

Верхний привод

Пригодится

Пригодится

Пригодится

Пригодится

Способ передачи

Механический

Электрический

Электрический

Электрический

*Вышеупомянутые данные предназначены только для справки.

05-06

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глубина бурения от 1500м до 9000м.

Особенности установки:

Модульная

буровая

установка

с

Улучшенный талевый блок вертикальной

электрическим приводом

(постоянного тока

самоподъемной вышки (№ патента: 200520095966.4)

или переменного тока), совмещеная с

Съемная лебедка, пригодная для проведения монтажа

дизельным и электрическим приводом, или

с помощью вертолета (№ патента: 200620096787)

дизельным приводом.

Легкое и регулируемое по высоте подвышечное

Подвышечное основание выполняется в

основание для буровой установки с мночислеными

блочном или вращательно складном

опорами (№ патента: 200620097062.Х)

исполнении.

К-образная

вышка

с

Улучшенное устройство для подъема вышки

SZJ315(L)/(D)/(DB)/(LDB)

возможностью установки СВП.

(№ патента: 200720300137)

В комплектацию буровой установки входят

Подъемник, пригодный к модульной буровой установке

Комбинированный привод

бурильное

оборудование,

манифольд,

(№ патента: 200820190655.Х)

система циркуляции бурового раствора,

Многосекционная мачтовая вышка с возможностью

Электрический привод AC VF

система электропривода, противовыбросовое

двухкратного подъема (№ патента: 2007200862920)

оборудование.

Механизм фиксатора вышки (№ патента:

200820190656.4) Манифольд к буровой площадке (№

Электрический привод Цепной привод

патента: 200930359642.0)

3150kN

Механизм для стыковки вышки (№ патента:

200920227619.0)

Макс. Нагрузка на крюке 3150кН

Буровая установка SJ нефтемашзавод

Подвышечное основание

Лебедка электрического привода

в блочном исполнении

Вращательно складное

Пассажирский лифт

подвышечное основание

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Модульная буровая установка с электрическим приводом

Модульная буровая установка электрического / комбинированного привода

■ БУ Оснащена передовой системой электрического привода AC-SCR-DC;

■ Дизельная силовая система состоит из дизеля, гидравлической муфты и одноблочной цепной комбинированной коробки,

■ Буровая установка с электроприводом переменного тока оснащена системой частотного регулирования. Настоящая система

настоящая система осуществляет привод лебедки и бурового насоса. Ротор приводится отдельным частотнорегулируемым

с применением ключевой техники PLC (программируемый логический контроллер) осуществляет интегрированное управление

электродвигателем переменного тока или электродвигателем постоянного тока. С возможностью бесступенчатой

электрических, пневматических и гидравлических систем.

регулировки скорости и ограничения крутящего момента.

■ Подвышечное основание выполняется в следующем исполнении, в том числе параллелограммно целостно подъемном,

■ Силовая система и система передачи монтируются в нижнем положении.

блочном или телескопическом. Все оборудование на буровой площадке и вышка монтируются в нижнем положении,

поднимаются с помощью лебедки.

■ Привод лебедки осуществляется от цепной передки, с механизмом переключения скоростей дистанционного

пневматического управления. Основной тормоз - гидравлический дисковый тормоз (или ленточный тормоз),

■ Электроприводная лебедка постоянного тока оснащена одноблочной цепной передачей, механизмом переключения

вспомогательный тормоз - электромагнитный турбинный тормоз.

скоростей, основным гидравлическим дисковым тормозом, вспомогательным электромагнитным вихревым тормозом (или

пневматический тормоз). Автоматическая подача долота осуществляется гидравлическим дисковым тормозом.

■ Подвышечное основание выполняется в модульно-блочном или в вращательно складном исполнении.

■ Электроприводная лебедка переменного тока с одним барабаном, с возможностью бесступенчатой регулировки скоростей.

■ Комбинированная передача с возможностью привода энергосберегающего генератора или автоматического

Основной тормоз - гидравлический дисковый тормоз, вспомогательный тормоз - рекуперативный тормоз (электрическое

воздушного компрессора.

торможение). Главный электродвигатель или автономный вспомогательный электродвигатель осуществляют автоматическую

■ С возможностью комплектации системы автоматической подачи долота с помощью автономного электродвигателя.

подачу долота и контроль рабочего режима спуско- подъемных операций и процесса бурения.

■ Комплектация кабины бурильщика. Управляющие органы гидравлической, пневматической и электрической систем,

контрольно- измерительные приборы устанавливаются в кабине, с помощью блока PLC кабины бурильщика

осуществляется контроль и защита процесса бурения, с возможностью хранения, печатания и дистанционной передачи

данных.

■ Привод лебедки, бурового насоса и ротора осуществляется автономными электродвигателями, с возможностью

бесступенчатой регулировки скоростей

■ Буровая установка оснащена электронным противозатаскивателем, который защищает талевый блок от удара вверх и

вниз для обеспечения безопасности бурения.

■ Возможность комплектации направляющих тумб для проведения кустового бурения скважины.

Модель

SZJ225LDB

SZJ315LDB

SZJ450LDB(LD)

Номи. глубина бурения, м

Модель

SZJ170D(DB)

SZJ225D(DB)

SZJ315D(DB)

SZJ450D(DB)

SZJ675D(DB)

( БТ 114мм, 4-1/2'')

2500-4000

3500-5000

5000-7000

Ном. глубина бурения, м

(БТ 127мм, 5'')

2000-3200

2800-4500

4000-6000

1600-3000

2500-4000

3500-5000

5000-7000

6000-9000

( БТ 114мм, 4-1/2'')

Макс. Нагрузка на крюке, кН

2250

3150

4500

(БТ 127мм, 5'')

1500-2500

2000-3200

2800-4500

4000-6000

5000-8000

Номи. мощность лебедки, кВт

800

1100

1470

Макс. Нагрузка на крюке, кН

1700

2250

3150

4500

6750

Главный тормоз

Гидравлический дисковый тормоз

Ном. мощность лебедки, кВт.

600

800

1100

1470

2210

Вспомогательный тормоз

Электромагнитный турбинный тормоз (или тормоз EATON)

Скорости

I или II, бесступенчатая регулировка

4F+4R(2F+2R)

4F+4R(2F+2R)

4F+4R(2F+2R)

4F+4R(2F+2R)

Скорость крюкоблока, м/сек

0.21-1.35

0.21-1.39

0.21-1.36(0.25-1.91)

Главный тормоз

Гидравлический дисковый тормоз

Гидравлический дисковый тормоз + динамический тормоз

Талевая система

10(5x6)

12(6x7)

12(6x7)

Вспомогательный тормоз

Электромагнитный турбинный тормоз / тормоз про-во EATON / динамическое торможение

Диа. Бурового каната, мм (дюйм)

32(1-1/4")

35(1-3/8")

38(1-1/2")

Скорость крюкоблока, м/сек.

0-1.4

0-1.4

0-1.4

0-1.4

0-1.4

Кронблок

STC225

STC315

STC450

Талевая система

10(5x6)

10(5x6)

12(6x7)

12(6x7)

14(7x8)

Талевый блок

SYC225

SYC315

SYC450

Диа. Бурового каната, мм(дюйм)

29(1-1/8")

32(1-1/4")

35(1-3/8")

38(1-1/2")

45(1-5/8")(1-3/4")

Крюкоблок

SDG225

SDG315

SDG450

Кронблок

STC170

STC225

STC315

STC450

STC675

Вертлюг

SSL225

SSL450

SSL450

Талевый блок

SYG170

SYC225

SYC315

SYC450

SYC675

Проходной диаметр

75

75

Крюкоблок

SYG170

SDG225

SDG315

SDG450

SDG675

центральной трубы, мм (дюйм)

75

Ротор

SZP275

SZP375

SZP375

Вертлюг

SSL170

SSL225

SSL450

SSL450

SSL675

Проходной диаметро

Проходной диаметр, мм

698.5(27-1/2")

952.5(37-1/2")

952.5(37-1/2")

64

75

75

75

75

центральной трубы, мм(дюйм)

Скорости

II, бесступенчатая регулировка

II, бесступенчатая регулировка

II, бесступенчатая регулировка

Ротор

SZP205

SZP275

SZP375

SZP375

SZP375Z

Мощность привода, кВт

400

600

600

Проходной диаметр, мм

520.7(20-1/2")

698.5(27-1/2")

952.5(37-1/2")

952.5(37-1/2")

1257.3(49-1/2")

Тип вышки и полезная высота, м(фут)

K-образная / 43

K-образная / 45

K-образная / 45

Скорости (электрического привода)

I или II, бесступенчатая регулировка

I или II, бесступенчатая регулировка

Тип подвышечного основания

Передняя часть вращающаяся, задняя часть - блочная

Тип вышки

K-образная,

K-образная,

K-образная,

K-образная,

K-образная,

Высота подвышечного основания,

7.5 / 6.3

9 / 7.6

10.5 / 9

Полезная высота, м(фут)

33или41

43

45

45

48

м / полезная высота, м

Буровой насос (электрического привода)

Блочное или

2x956(1300)

2x956(1300)/2x1180(1600)

2x1180(1600)

Тип подвышечного основания

Вращающееся

Вращающееся

Вращающееся

Вращающееся

х мощность. КВт.(л.с.)

телескопическое

Высота подвышечного

Силовой привод

Комбинированный привод

Комбинированный привод

Комбинированный привод

5/6

7.5

9

10.5

12

основания, м

Манифольд высокого давления

φ102mm x 35MPa

φ102mm x 35MPa

φ102mm x 35MPa

полезная высота, м

3.8/4.8

6.3

7.6

9

10

Буровой насос (электрического привода)

Силовая передача

Дизель + гидравлическая муфта + комбинированная цепная коробка

1x956(1300)

2x956(1300)

2x956(1300) / 2x1180(1600) 3x1180(1600)

3x1180(1600)

х мощность. КВт.(л.с.)

Электрическая передача ротора

AC-VFD-AC или AC-SCR-DC

Силовая передача

AC-SCR-DC или AC-VFD-AC, один на два или один на один

Манифольд высокого давления

φ102mm x 35MPa φ102mm x 35MPa φ102mm x 35MPa

φ102mm x 35MPa φ102mm x 35MPa

Мощность дизеля, кВт

3x810/2x1100

3x810/3x1100

3x1100/4x810

Мощность генератора, кВт

3x456

3x456

3x456

Суммарная мощность, кВт.

2x1310+1x300

3x1310+1x400

3x1310+1x400

4x1310+1x400

5x1310+1x400

Блок ПВО

F35-35

F35-35

F35-70

Блок ПВО

F28-35

F35-35

F35-35

F35-70

F35-70

Полезный объем ЦС, м3

165

180

240

360

480

Полезный объем ЦС, м3

180

240

360

Кол-во емкостей бурового раствора

Кол-во емкостей бурового раствора

4

5

7

3

4

5

7

9

Объем топливной емкости, м3

60

74

80

100

150

Объем топливной емкости, м3

74

80

100

Объем водяной емкости, м3

Объем водяной емкости, м3

70

70

100

50

70

70

100

150

09-10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Модульная буровая установка дизельного привода

■ Дизельная силовая система состоит из дизеля, гидравлической муфты и одноблочной цепной комбинированной

передачи.

■ Силовая система и система передачи монтируются в нижнем положении. Ротор приводится вертикальным

карданом.

■ Привод лебедки осуществляется от цепной передачи, с механизмом переключения скоростей дистанционного

пневматического управления. Основной тормоз - гидравлический дисковый тормоз (или ленточный тормоз),

вспомогательный тормоз - электромагнитный турбинный тормоз.

■ Подвышечное основание выполняется в модульно-блочном или в вращательно складном исполнении.

■ Комбинированная передача с возможностью привода энергосберегающего генератора или автоматического

воздушного компрессора.

■ Комплектация кабины бурильщика. Управляющие органы гидравлической, пневматической и электрической систем,

контрольно-измерительные приборы устанавливаются в кабине.

■ С электронным противозатаскивателем, который защищает талевый блок от удара вверх и вниз для обеспечения

безопасности бурения.

钻机型号

SZJ170L

SZJ225L(J)

SZJ315L

SZJ450L

Ном. глубина бурения, м

1600-3000

2500-4000

3500-5000

5000-7000

( БТ 114мм, 4-1/2'')

(БТ 127мм, 5'')

1500-2500

2000-3200

2800-4500

4000-6000

Макс. Нагрузка на крюке, кН

1700

2250

3150

4500

Ном. мощность лебедки, кВт

440

735

1100

1470

Скорости

4F+2R

4F+2R

4F+2R/6F+2R

6F+2R

Главный тормоз

Гидравлический дисковый тормоз

Гидравлический дисковый тормоз

Гидравлический дисковый тормоз

или ленточный тормоз

Вспомогательный тормоз

Электромагнитный турбинный тормоз (или тормоз EATON)

Скорость крюкоблока, м/сек

0.19-1.45

0.15-1.75

0.2-1.33/0.19-1.77

0.22-1.88

Талевая система

10(4x5)

10(5x6)

12(6x7)

12(6x7)

Диа. Бурового каната, мм(дюйм)

29(1-1/8")

32(1-1/4")

35(1-3/8")

38(1-1/2")

Кронблок

STC170

STC225

STC315

STC450

Талевый блок

SYG170

SYC225

SYC315

SYC450

Крюкоблок

SYG170

SDG225

SDG315

SDG450

Вертлюг

SSL170

SSL225

SSL450

SSL450

Проходной диаметро центральной

64

75

75

75

трубы, мм(дюйм)

Ротор

SZP205

SZP275

SZP375

SZP375

Проходной диаметр, мм

520.5(20-1/2")

698.5(27-1/2")

952.5(37-1/2")

952.5(37-1/2")

Скорости

4F+1R

4F+2R/3F+1R

6F(4F)+2R

6F(4F)+2R

Привод

Комбинированный привод от цепной коробки

Тип вышки и полезная высота, м(фут)

K-образная 41

K-образная43

K-образная 45

K-образная 45

Тип подвышечного основания

Блочное или вращающееся

Высота подвышечного основания,

6 /4.8

7.5 / 6.3

7.5 / 6.1

7.5 / 6.1

м / полезная высота, м

Буровой насос (электрического привода)

1x956(1300)

2x956(1300)

2x956(1300)

2x1180(1600)

х мощность. КВт.(л.с.)

Силовой привод

Комбинированный привод

Комбинированный привод

Манифольд высокого давления

φ102mm x 35MPa

φ102mm x 35MPa

φ102mm x 35MPa

φ102mm x 35MPa

Силовая передача

Дизель + гидравлическая муфта + цепная комбинированная коробка

Мощность дизеля, кВт

2x810

3x810

3x810/3x1100

3x1100/4x810

Мощность генератора, кВт

2x456

2x456

2x456

2x456

Блок ПВО

F28-35

F35-35

F35-35

F35-70

Полезный объем ЦС, м3

165

180

240

360

Кол-во емкостей бурового раствора

3

4

5

7

Объем топливной емкости, м3

60

74

80

100

Объем водяной емкости, м3

50

70

70

100

*Вышеупомянутые данные предназначены только для справки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Буровая установка в эшелонном исполнении является

«Правилам устройства электроустановок (ПУЭ)ª,

модульной буровой установкой для кустового бурения. С

«Межотраслевых правил по охране труда (правила

возможностью эксплуатации в условиях умеренного,

безопасности) при эксплуатации электроустановокª,

Буровая установка в эшелонном исполнении

холодного макроклиматического районов с

«Правилам технической эксплуатации

температурой окружающего воздуха от - 45ºС до + 45ºС

электроустановок потребителей (PTEEP)ª и др.

и влажностью не более 90%. Буровая установка

спроектирована в

■ Оснащена системой электропривода,

модульном исполнении, и размещения на одной

управляется с помощью PLC (программируемый

площадке, с целью перемещения по рельсам

логический контроллер). Электричество подается

между скажинами

от промышленной линии электропередачи или

генераторной установки.

■ Изготовлена из морозостойких материалов по

■ Привод лебедки, бурового насоса и ротора

специальной технологии. Комплектуется

осуществляется автономными электродвигателями, с

оборудованием отопления и теплозащиты.

возможностью бесступенчатой регулировки

Возможность работы в условиях температуры

скоростей.

окружающей среды от - 45ºС до +45ºС и

■ Параллелограмное вращательно подъемное

хранения при температуре окружающей

подвышечное основание поднимается с помощью

среды до - 60ºС.

лебедки. Оборудование на буровой площадке и

■ Буровая установка спроектирована и изготовлена в

вышка монтируются в нижнем положении.

соответствии со стандартами API (4F, 8C, 7K, 9A,

■ Возможность комплектации направляющих тумб

Q1，RP500 и др.) и

для проводения кустового бурения скважины.

ГОСТ 16293-89, ПБ 08-624-03, ГОСТ 12.2.141-99,

Основные технические параметры

Модель

SZJ225DB(D)-R

SZJ315DB(D)-R

SZJ450DB(D)-R

SLT675DB(D)

Ном. глубина бурения,

2500-4000

3500-5000

4500-7000

6000-9000

м ( БТ 4-1/2'')

(БТ 5'')

2000-3200

2800-4500

4000-6000

5000-8000

Макс. Нагрузка на крюке, Кн (тн.)

2250(225)

3150(315)

4500(450)

6750(675)

Ном. мощность лебедки, кВт.(л.с.)

735(1000)

1100(1500)

1470(2000)

2210(3000)

Скорости

2F+2R бесступенчатая регулировка

2F+2R бесступенчатая регулировка

(4F+4R бесступенчатая регулировка)

(4F+4R бесступенчатая регулировка)

Тормоз

Гидравлический дисковый тормоз + динамическое торможение (гидравлический дисковый тормоз +

электромагнитный турбинный тормоз или дисковый тормоз воздушного управления)

Модель оборудования

Скорость крюкоблока, м/сек.

0～1.5(0～4.92)

0～1.5(0～4.92)

0～1.5(0～4.92)

0～1.5(0～4.92)

Талевая система

10(5x6)

12(6x7)

12(6x7)

14(7x8)

SZJ315(D)/(DB)-R

Диа. Бурового каната, мм(дюйм)

32(1-1/4")

35(1-3/8")

38(1-1/2")

45(1-3/4")

Кронблок

STC225

STC315

STC450

STC675

Талевый блок

SYC225 / YG225

SYC315

SYC450

SYC675

БУ в эшелонном исполнении

Крюкоблок

SDG225 / YG225

SDG315

SDG450

SDG675

Электрический привод AC

Вертлюг/Проходной диаметр

VF Электрический привод

SSL225 / 75(3")

SSL450 / 75(3")

SSL450 / 75(3")

SSL675 / 75(3")

центральной трубы, мм(дюйм)

3150kN Макс.

Ротор/Проходной диаметр, мм

SZP275 / 698.5(27-1/2")

SZP375 / 952.5(37-1/2") SZP375 / 952.5(37-1/2") SZP375 / 952.5(37-1/2")

Нагрузка на крюке 3150кН

Скорости/Привод

1F+1R или 2F+2R, бесступенчатая регулировка / отдельный электрический привод или комбинированный привод

Мощность привода ротора, кВт.(л.с.) 400(544)

600(816)

600(816)

800(2133)

SJ

Тип вышки

K-образная

K-образная

K-образная

K-образная

Нефтемашзавод

Полезная высота вышки, м(фут)

43(141)

45(148)

45(148)

48(157)

ООО «Грона ГмбХª

Высота площадки верхового

рабочего, м(фут)

16.2, 16.7, 17.2 / 24.5, 25.5, 26.5

24.5, 25.5, 26.5

24.5, 25.5, 26.5

24.5, 25.5, 26.5

(53.1, 54.8, 56.4)/(80.4, 83.7, 87)

(80.4, 83.7, 87)

(80.4, 83.7, 87)

(80.4, 83.7, 87)

Тип подвышечного основания

Блочное или вращающееся

Блочное или вращающееся Блочное или вращающееся Блочное или вращающееся

Высота подвышечного основания,

7.5(24.6)

9(29.5)

10.5(34.4)

10/12(32.8/39.4)

м (фут)

Полезная высота, м (фут)

6.3(20.7)

7.6(24.9)

9(29.5)

8.7/10(28.5/32.8)

Буровой насос (электрического

2x735 (1000)/2x956 (1300)

2x1180 (1600)

2x1180 (1600)

3x2200

привода) х мощность, кВт.(л.с.)

Силовой привод

Электрический привод

Электрический привод

Электрический привод

Электрический привод

Манифольд высокого давления,

Ф102 (4”)x35(5000)

Ф102 (4”)x35(5000)

Ф102 (4”)x35(5000)

Ф102 (4”)x35(5000)

мм(дюйм)x MPa(psi)

Силовая передача

AC-DC-AC, один на один (AC-SCR-DC, один на один или один на два)

Суммарная мощность, кВт.

3x1050

3x1310+1x400

4x1310

5x1310+1x400

Полезный объем емкостей

180(1132)

240(1509)

360(2264)

400(2516)

бурового раствора, м3(bbl)

*Вышеупомянутые данные предназначены только для справки.

13-14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Самоходные буровые установки

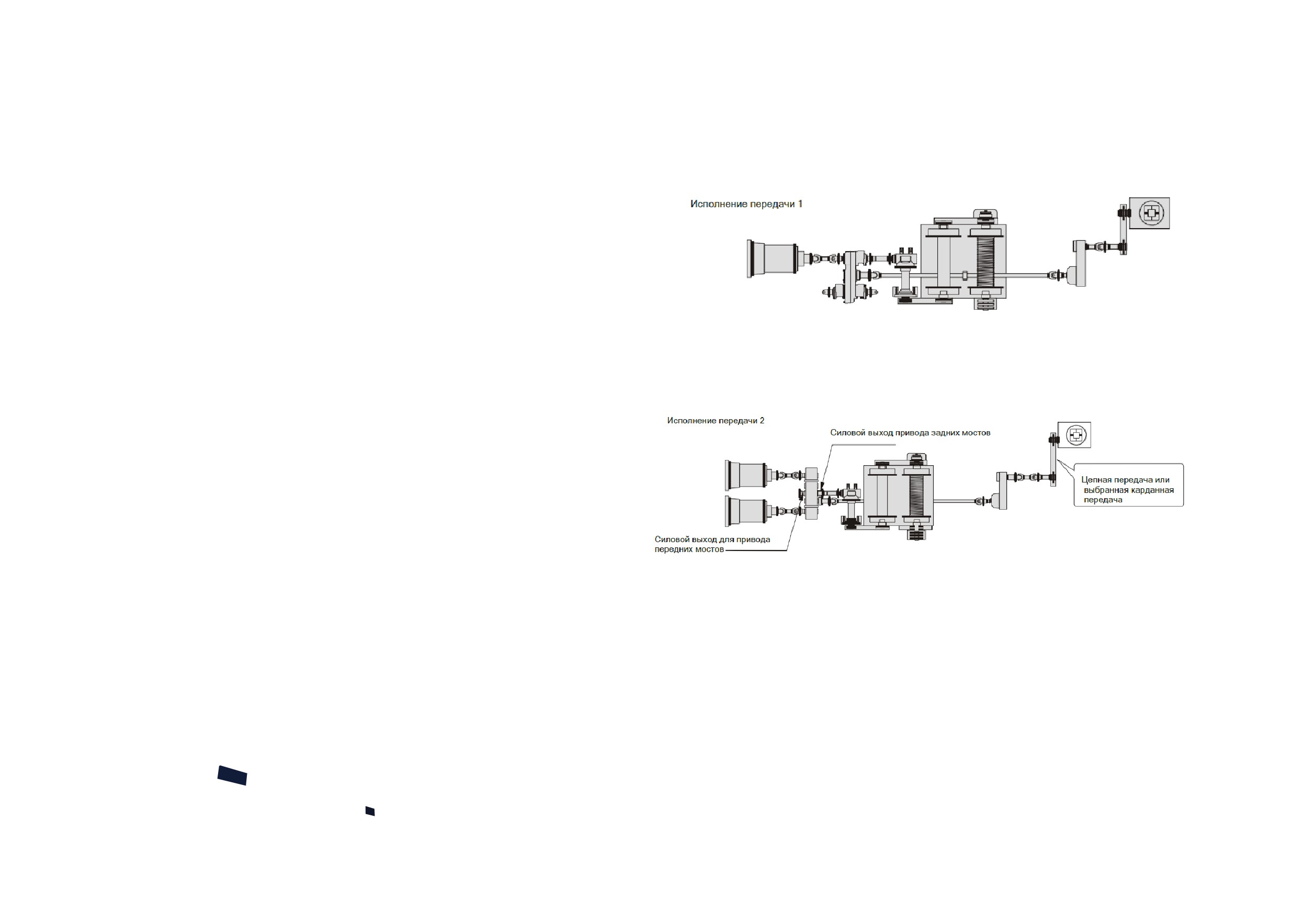

Основная конструкция и схема передачи

Силовая система, лебедка, вышка, талевая система и

передаточный механизм устанавливаются на самоходном шасси,

что обеспечивает повышенную способность перемещения.

Серийно налажен выпуск буровых установок с глубиной бурения

1000м, 1500м., 2000м., 3000м. и 4000м. с макс. статической

нагрузкой

от 1125 до 2250 К.н. Возможность работы в условиях севера,

пустыни и горных райнов.

Схема передачи буровой установки с одним двигателем (раздаточная коробка с 4 выходами)

Модель оборудования

S Z J 2 2 5 C Z

Самоходная буровая установка

2250kN Макс. Нагрузка на крюке

2250кН Буровая установка

SJ Нефтемашзавод

ООО «Грона ГмбХª

Схема передачи с комбинированием двух двигателей (суммирующая коробка с 4 выходами)

Основные особенности:

■ Сгруппированное электрическое, пневматическое и гидравлическое управление с применением комплектующих

известных мировых брендов.

■ Вышка спроектирована и изготовлена в соответствии стандартов API-4F. Конструирование подвергается

компьютерному анализу на основе конечного элемента. После изготовления вышка подвергается испытанию на

напряжение. Поверхность обрабатывается пескоструйной машиной.

■ Основной барабан с канавкой ЛИБУC. Основной тормоз - ленточный или гидравлический дисковый тормоз.

Вспомогательный тормоз - выбираемые дисковый тормоз с пневматическим управлением и водяным охлаждением,

пневматический нажимной тормоз, водяной тормоз, или электромагнитный турбинный тормоз. С возможностью

комплектации тартального барабана.

■ Шасси с тяжелыми мостами, прочным лонжероном, гидравлическим поворотным усилителем, адаптировано к

передвижению в сложных дорожных условиях.

■ С возможностью комплектации электронным индикатором положения крюкоблока, СВП, электродвигателя

аварийного привода.

15-16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Самоходная буровая установка модели

Основные технические параметры самоходной буровой установки

SZJ147CZ

Модель

SZJ112CZ

SZJ135CZ

SZJ147CZ

SZJ170CZ

SZJ225CZ

Макс. Нагрузка на крюке, кН(lb)

1125(252923)

1350(303507)

1470(330486)

1700(382194)

2250(505845)

Глубина бурения (БТ 4-1/2''), м(фут)

1000(3281)

1500(4921)

2000(6562)

3000(9843)

4000(13123)

Суммарная мощность, кВт.(л.с.)

354(475)

403(540)

522(700)

403×2(540×2)

470×2(630×2)

Мощность лебедки, кВт.(л.с.)

336(450)

410(550)

485(650)

559(750)

746(1000)

Полезная талевая система

8

8

8

10

10

Высота вышки, м(фут)

34(112)

34(112)

35(115)

38(125)

39(128)

Высота подвышечного основания, м(фут)

3.7/4.5(12.1/14.8)

3.7/4.5(12.1/14.8)

4.5/5(14.8/16.4)

6(19.7)

6.7(22)

Колесная формула

10×8

10×8

12×8

14×8

14×10

Диа. Бурового каната, мм(дюйм)

26(1" )

26(1" )

29(1-1/8 " )

29(1-1/8")

32(1-1/4")

Мощность х кол-во дизельной электростанции,

300×1

300×1

400×1

400×2

400×2

кВт. Модель х кол-во бурового насоса

F-800×2

F-800×2

F-800×2

F-1000×2

F-1300×2

Полезный объем буровых емкостей, м3(bbl)

Трехступенчатая

Четырехступенчатая

Четырехступенчатая

Пятиступенчатая

Пятиступенчатая

очистка, 80 (490)

очистка, 100 (610)

очистка, 120

очистка, 160

очистка, 210 (1280)

Объем воздухосборника, м3(bbl)

3

3

3

3

3

Давление воздушного источника, МПa(psi)

1(145)

1(145)

1(145)

1(145)

1(145)

Топливная емкость, м3(bbl)

25+4(122+12)

25+4(122+12)

75+4(244+24)

75+4(367+24)

75+4(489+24)

Водяная емкость, м3(bbl)

40(610)

40(610)

40(610)

80(610)

80(610)

Полуприцепная самоходная буровая

√

√

√

√

√

установка дизельного привода

*Вышесказанные данные предназначены только для справки.

Самоходная буровая установка модели

Самоходная буровая установка модели

SZJ112CZ/SZJ135CZ

SZJ170CZ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Полуприцепная буровая установка

Полуприцепная буровая установка дизельного привода

Дизельная силовая система, лебедка, вышка, крюкоблок и передаточная

система устанавливаются на полуприцепе, и перемещаются с помощью

тягача. Глубина бурения составляется 1500м, 2000м, 3000м и 4000м. Макс.

статичная грузоподъемность от 1125 до 2250кН. Технические параметры см.

«основные технические параметрыª самоходной буровой установки.

Полуприцепная буровая установка электрического привода

SZJ225DBT/SZJ170DBT

■ Полуприцепная буровая установка электрического привода сочетает преимущества мобильной буровой установки и

буровой установки типа BIGEASY, в соответствии с требованием обеспечения повышенной способности перемещения

и повышенной монтажеспособности.

■ Вышка с двумя крыловидными опорами, с высокой стабильностью и большим эксплуатационным пространством. Это

решение вопроса деформации и нехватки стабильности вышки при большой грузоподъемности в процессе бурения.

Лонжерон полуприцепа изготовлен из материала высокопрочной стали. Выбранный тяжелые мосты с большим

расстоянием между колесами.

■ Лебедка располагается параллельно к раме шасси, что сокращает ширину и высоту полуприцепа в транспортном

положении.

■ С возможностью комплектации трех рядов направляющих тумб и системы гидравлических цилиндров для

проведения кустового бурения скважины.

■ Возможность работы в условиях крайнего севера температуры -45℃, температуры хранения -60℃ после комплекта ции

оборудования зимней работы.

Основные технические параметры

Модель

SZJ170DBT

SZJ225DBT

Ном. Глубина бурения (4-1/2'' БТ), м(фут)

1600-3000(5200-9800)

2500～4000(8200～13200)

Макс. Нагрузка на крюке, кН.(lb)

1700(380000)

2500(550000)

Ном. Мощность лебедки, кВт.(л.с.)

560(750)

735(1000)

Тип привода лебедки (VFD)

1+1R

1+1R

Талевая система

5×6

5×6

Диаметр бурового каната, мм(дюйм)

29(1-1/8")

32(1-1/4")

Проходной диаметр центральной трубы

Φ75(3")

Φ75(3")

вертлюга или верхнего привода, мм(дюйм)

Давление манифольда высокого давления, MPa(psi)

35(5000)

35(5000)

Проходной диаметр стояка, мм (дюйм)

Φ102(4")

Φ102(4")

SZ J1 70 T

Проходной диаметр манифольд высокого

Φ102(4")

Φ102(4")

давления, мм (дюйм)

Модель и кол-во бурового насоса

F1000×2

F1300×2

Проходной диаметр ротора, мм(дюйм)

Ф698.5(27-1/2")

Ф698.5(27- 1/2")

Модель оборудования

Тип привода ротора (VFD/SCR)

1+1R

1+1R

Тип и полезная высота вышки, м(фут)

Вертикальная и телескопическая, 39(128)

Вертикальная и телескопическая, 39.3(129)

S Z J 2 2 5 T ( D BT )

Телескопическое / параллельное, 6.7 (22),

Тип и высота подвышечного основания, м(фут)

целое для транспортировки

Параллельное, 6.7 (22)

Полезная высота, м(фут)

5.4(17.7)

5.4(17.7)

Электрический привод AC VF

SJ нефтемашзавод

Площадь буровой площадки, мхм (ft x ft)

9.9×6.4(32.5×21)

10.9×7.5(35.8×24.6)

Полуприцепная БУ

механического 2250kN Макс.

Буровая установка

21-22

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Буровая установка SLH147 с

возможностью монтажа вертолетом

■ Приводится от дизеля и АКПП ALLISON;

■ Лебедка состоит из двух модулей;

■ Мачтовая вышка поднимается гидравлическим цилиндром, и телескопируется гидролебедкой.

Модель оборудования

■ Телескопическое подвышечное основание с повышенной монтажеспособностью.

S L H 2 2 5 ( D B )

■ В состав входят примерно 40 блоков для транспортировки. Масса каждого блока не более 4тн.

Полуприцепная БУ с электрическим приводом AC VF

2250kN Макс. Нагрузка на

крюке 2250кН Буровая

установка

SJ нефтемашзавод

Основные технические параметры

Модель

SLH147

SLH170DB

SLH225DB

SLH315DB

Ном. глубина бурения

1500(4920)/2000(6560)

2500(8200)/3000(9840)

3200(10500)/4000(13100) 4500(14760)/5000(16400)

(БТ 5'' / 4-1/2''), м(фут)

Глубина ремонта скважины

5600(18370)

7000(22960)

2250(500000)

3200(700000)

(БТ 2-7/8''), м(фут)

Макс. Нагрузка на крюке, кН(lb)

1470(330000)

1580(355000)

Макс. Скорость подъема

1.31(4.3) (8 свивок)

1.45(4.75) (8 свивок)

1.5(4.92) (12 свивок)

1.5(4.92) (12 свивок)

крюкоблока, м/сек.(фут/сек.)

Диаметр бурового каната / полезная

талевая система, мм(дюйм)

Φ29（1－1/8"）/8

Φ29（1－1/8"）/8

Ø32（Ø 1－1/4"）/10

Φ32（1－1/4"）/12

Кол-во блоков подвеса /

40/<4(8800)

49/<10(22000)

90/<10(22000)

480/<2.73(6000)

макс. Масса, тн.(lb)

Мощность лебедки, кВт.(л.с.)

410(550)

560(750)

735(1000)

1100(1500)

Ном. Мощность бурового

373 (500) × 3

600 (800) × 3

600 (800) × 3

600 (800) × 3

насоса х кол-во, кВт.(л.с.)

1+1R, бесступенчатая

1+1R, бесступенчатая

1+1R, бесступенчатая

Скорости лебедки

5+1R

регулировка

регулировка

регулировка

Тип главного тормоза /

Гидравлический дисковый тормоз

Ленточный тормоз / водяной тормоз 202

вспомогательного тормоза

(ветрового охлаждения) / рекуперативный тормоз

SJJ150/36-WSII-образная

SJJ170/38-К-образная

SJJ225/43-К-образная

SJJ315/45-К-образная

Тип вышки, м(фут)

вышка

телескопическая вышка

вертикальная вышка

вертикальная вышка

Полезная высота вышки, м(фут)

36(118)

38（125）

43（145）

45（145）

Вместимость площадки верхового

2500(8200)

3200（10500）

4500（14800）

5750（18860）

рабочего (БТ 4-1/2''), м(фут)

Макс. Ветровая скорость

65(35)

65（35）

65（35）

65（35）

операции, км/час (узел)

Модель / высота подвышечного

SZT147/4.5-S/4.5(14.8)

SZT170/6-S/6(16.7)

SZT225/7.5-Z/7.5(24.6)

SZT315/7.5-Z/7.5(24.6)

основания, м(фут)

Полезная высота подроторной

3.6(11.8)

5(16.4)

6.2

(20.3)

6.2

(20.3)

балки, м(фут)

Площадь буровой площадки,

4.7×4.8(15.4×15.8)

6.7×9.5(22×31)

10×9(33×30)

11.5×10.5(37×34)

м2 (ft2)

Вместимость подсвечника, м(фут)

2000(6560)

3000(9840)

4500(14800)

5750(18860)

Ном. Давление воздушной

0.8-1(114-143)

0.8-1(114-143)

0.8-1(114-143)

0.8-1(114-143)

системы, MPa(psi)

Модель ротора / проходной

SZP175/ Φ 444.5(17-1/2") SZP275/Φ698.5(27-1/2") SZP275/ Ø698.5(Ø27-1/2) SZP275/ Φ698.5(27-1/2")

диаметр, мм(дюйм)

Модель кронблока / вертлюга

SYG150/XSSL160X

СВП F-150

SYG225/XSSL225

SYC315/SSL450 или Tesco 250

Модель СВП

TDS-10SA

TESCO 250

Суммарная мощность

1800kW

2500kW

3500kW

4100kW

*Вышесказанные данные предназначены только для справки.

23-24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Буровая установка SLH170DB с возможностью монтажа вертолетом

Буровая установка SLH225DB с возможностью монтажа вертолетом

Настоящая установка приводится

частотнорегулируемыми

Настоящая установка приводится

электродвигателями переменного

частотнорегулируемыми электродвигателями

тока. Лебедка, ротор и буровой насос

переменного тока. Лебедка, ротор и буровой насос с

с автономным приводом

автономным приводом электродвигателей. С

электродвигателей.

возможностью установки СВП. Полный комплекс

С возможностью установки СВП.

включает 90 транспортных модулей (включая буровую

Полный комплекс включает 60

установку и комплектуемое оборудование). Масса

транспортных модулей (включая

каждого модуля менее

буровую установку и комплектуемое

10тн(22000lbs).

оборудование). Масса

каждого модуля менее 10тн.

■ Привод переменного тока с

частотным регулированием,

■ Автономный привод лебедки, ротора и бурового

система передачи

насоса;

несложная;

■ К-образная вышка монтируется в нижнем положении

■ Лебедка выполняется в одном

и поднимается целиком;

модуле транспортировки;

■ Складное подвышечное основание;

■ К-образная вертикальная

■ Соединение между блоками осуществляется

телескопическая вышка,

универсальными штифтами. Комплектуются

поднимается гидравлическим

специальные инструменты для удобного проведения

цилиндром, телескопируется

монтажных работ.

буровой лебедкой;

■ Телескопическое

Комплектация верхнего привода

подвышечное основание высоты

6м с полными соединительными

штифтами;

Буровая установка SLH315DB с

■ Возможность установки СВП,

возможностью монтажа вертолетом

железного бурильщика (АКБ) и

Настоящая установка приводится

механизма передачи труб на

частотнорегулируемыми электродвигателями

рабочую площадку;

переменного тока. Лебедка, ротор и буровой насосс

■ Интегральная приборная система

автономным приводом электродвигателей. С

осуществляет своевременный

возможностью установки СВП гидравлического привода.

контроль и управление процесса

В состав входят примерно 480 транспорных модулей

бурения;

(включая буровую установку, комплектуемое

оборудование, бурильные коллоны и ловильные

Кабина бурильщика для проведения

■ Соединение между блоками

инструменты). Масса модуля менее 2.72тн.

концентрического управления

осуществляется универсальными

процесса бурения

штифтами. Комплектуются

специальные инструменты для

■ Масса модуля менее 2.72тн(6000lbs).

удобного проведения монтажных

■ Лебедка, ротор и буровой насос с автономным

работ.

приводом электродвигателей. С возможностью

установки СВП гидравлического привода;

■ К-образная вышка монтируется в нижнем положении

и поднимается целиком;

■ Складное подвышечное основание;

■ Система контрольных измерительных приборов

пригодна для работы в условиях тропической жары

и влажности;

Возможность установки

железного бурильщика (АКБ)

■ Соединение между блоками осуществляется

универсальными штифтами. Комплектуются

специальные инструменты для удобного проведения

монтажных работ.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Установка для бурения метана

из угольных пластов.

Буровая установка для работы

в пустынных условиях.

Установка для бурения метана из

угольных пластов модели SCB590CZ

Буровые установки SDL225, SDL315, SDL450

предназначены для проведения работ бурения и разведки

нефтяной и газовой скважине в пустынных условиях.

Глубина бурения от 4000м до 7000м.

Способности:

■ Вращаюееся подвышечное основание целиком поднимается

до рабочего положения;

■ Впереди открытая вышка монтируется в нижнем положении

и целиком поднимается;

■ Электростанция, блок буровых насосов, ЦС, воздушный

компрессорный блок устанавливаются в помещением от ветра

и песка. На буровой площадке и площадке верхового рабочего

устанавливается ветровое укрытие;

■ Буровая установка приводится электродвигателем переменного

или постоянного тока. Лебедка, ротор и буровой насос с

Прицепная буровая установка

возможностью бесступенчатой регулировки скоростей в процессе

в колесном исполнении для

бурения, что достигает оптимальных технических характеристик;

работы в пустынных условиях

■ С возможностью адаптации СВП;

■ С возможностью комплектации колесных или гусеничных

тягачей для осуществления целого перемещения буровой

Самоходная установка для бурения метана из угольных

Основные технические параметры

установки.

Модель оборудования

S D L 2 2 5 ( D B )

Модель

SCB590CZ

пластов модели SCB90CZ с гидравлическим верхним

Шасси

8X8

приводом, предназначена для строительства газовой

БУ с электрическим приводом AC VF

скважины в угольном месторождении, мелкой нефтяной и

Мощность дизеля, кВт.(л.с.)

354(475)

водяной скважины, или для проведения срочных мер для

2250kN Макс. Нагрузка на крюке

Ном. глубина бурения (БТ 4-1/2''), м(фут)

1500(4950)

спасения в шахтах. Настоящая установка проводит работы

2250кН

Макс. грузоподъемность, кН.(lb)

590(130095)

Прицепная БУ для работы в пустынных условиях

бурения с помощью нагнетательного воздуха, или

Макс. способность подачи, кН.(lb)

140(30870)

бурового раствора, или пены. Установка пригодна для

SJ Нефтемашзавод

Скорость быстрого подъема, м/сек.(фут/сек.)

0.5(1.65)

работы в условиях температуры от -20℃ д о 45℃,в горных

Скорость быстрого спуска, м/сек.(фут/сек.)

0.98(3.25)

районах с плохими дорогами.

Скорость медленной подачи, м/сек.(фут/сек.)

0.12(0.39)

■ Самоходное шасси с колесной формулой 8х8 обладает

Проходной диаметр центральной трубы

Φ76(3")

хорошей проходимостью.

силовой части, мм(дюйм)

Большой выходной крутящий момент

12000(8730)

силовой части, Нм(lb.ft)

■ Двухсекционная телескопическая вышка с

21(3000)

возможностью работы без монтажа оттяжек, поднимается

Давление манифольда высокого давления, MPa(psi)

гидроцилиндром. Мачтовое исполнение обеспечивает

Проходной диаметр стояка, мм(дюйм)

Φ76(3")

оптимальную проходимость целой установки.

Проходной диаметр манифольда высокого

давления, мм(дюйм)

Φ76(3")

■ Комплектован механизм смены труб с одной

Модель х кол-во воздушных компрессоров

1150XHH×2

механической рукой для проведения работ соединения и

Мачтовая, 24(79.2)

отсоединения труб, со способностью зажимания колонны

Тип и полезная высота вышки, м(фут)

и автоматического центрирования устья скважины.

Тип и высота подвышечного

Стационарное, укрепляющееся

основания, м(фут)

к установке, 2.4(7.9)

■ Двигатель на раме шасси приводит гидравлические

Площадь буровой площадки, мхм(фут х фут)

1.4X1.3(4.6X4.3)

насосы, которые двигают гидравлическое оборудование

14.5(47.8)

для проведения бурения.

Гусеничная прицепная буровая установка для работы в пустынных условиях

Мин. Радиус поворота, м(фут)

29-30

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Циркуляционная система очистки

бурового раствора.

Циркуляционная система (в модульном исполнении)

Циркуляционная система очистки бурового раствора

Основные технические параметры

Модель

ZJ10/XJ450

ZJ15/XJ550

ZJ20/XJ650

ZJ30/XJ1000

ZJ40/XJ1200

ZJ40DBT/BE550

ZJ40

ZJ50

ZJ70

BE770

BE1100

Кол-во буровых емкостей

2шт

2шт

3шт

4шт

5шт

3+1шт

4+1шт

5+1шт

7шт

4+1шт

4+1шт

80m³(320BBL)

100m³(500BBL)

120m³(500BBL)

160m³(755BBL)

210m³(1130BBL)

180m³(1500BBL)

180m³(1130BBL)

240m³(1500BBL)

360m³(2200BBL)

240m³2000BBL)

360m³(2000BBL)

Полезный объем ЦС

Ном. давление

0.5MPa（72.5psi）

0.5Mpa（72.5psi）

0.5Mpa（72.5psi）

0.5Mpa（72.5psi）

0.5Mpa（72.5psi）

0.5MPa（72.5psi）

0.5Mpa(72.5psi）

0.5Mpa(72.5psi)

0.5Mpa(72.5psi)

0.5MPa（72.5psi）

0.5MPa（72.5psi）

трубопроводов раствора

Суммарная мощность

26kW (35hp)

170kw (230hp)

170kw (230hp)

340kw (455hp)

470kw (630hp)

340kW (455hp)

500kw (670hp)

550kw (740hp)

580kw (780hp)

500kW (670hp)

500kW (670hp)

Работоспособность

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

200 m³/h(7063 ft³/h)

утяжеленной системы

Работоспособность

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

40～50L/S(640～800GPM)

оборудования очистки

Вибросито

GJZS-1

GJZS-1

GJZS-1

GJZS-1

DERRICK FLC-2000

DERRICK FLC-2000

GJZS-1

GJZS-1

DERRICK FLC-2000

DERRICK FLC-2000

DERRICK FLC-2000

Ситоциклонная установка

ZQJ-250X2

ZQJ-250X2

DERRICK FLC-2000

DERRICK FLC-2000

CS-1

CS-1

DERRICK FLC-2000

DERRICK FLC-2000

DERRICK FLC-2000

Вакуумный дегазатор

ZQJ-100X10

DERRICK FLO-1200

ZCQ-200P

ZCQ-200P

DERRICK FLO-1200

DERRICK FLO-1200

DERRICK FLO-1200

Центрифуга

ZCQ-200P

LW450-1000N

LW450-1000N2

LW450-1000N1

LW450-1000N2

LW450-1000N

LW450-1000N

Шламовый насос

SB6"X8"-12.5"X1

SB6"X8"-12.5"X2

SB6"X8"-12.5"X4

SB6"X8"-12.5"X4

SB6"X8"-12.5"

SB6"X8"-12.5"X4

SB6"X8"-12.5"X4

SB6"X8"-12.5"X4

SB6"X8"-12.5"

SB6"X8"-12.5"

Насос подачи

SB3"X4"-9.5"X1

SB3"X4"-9.5"X1

SB3"X4"-9.5"

SB3"X4"-9.5"X2

SB3"X4"-9.5"X2

SB3"X4"-9.5"X2

SB3"X4"-9.5"

SB3"X4"-9.5"

Срезающий насос

SL-200X1

SL-200X1

SL-200X2

SL-200X2

WJQ5"X6"-10"

WJQ5"X6"-10"

WJQ5"X6"-10"

WJQ5"X6"-10"

WJQ5"X6"-10"

WJQ5"X6"-10"

Струйная воронка

SL-200

SL-200X2

SL-200X2

SL-200X2

SL-200

SL-200

*Вышесказанные данные предназначены только для справки

31-32

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Система электрического управления

буровой установки.

истема

Компания «SJ Нефтемашзаводª имеет специализирующийся

Основные технические параметры

НИИ и филиал по разработке и производства системы

Система электрического управления

Система электрического управления буровойустановки

Система электрического управления буровой

Модель

дизельной буровой установки

привода переменного тока с частотным регулированием

установки привода постоянного тока

электрического управления для буровых установок и

Система управления генераторной установки

нефтепромысловых спецтехник. Поставленные системы

Ном. Напряжение AC400V/AC480V (3 фаза)

AC400V / AC480VAC /AC600V (3фаза)

AC600V (3фаза)

электропривода переменного тока с частотным регулированием и

Ном. Мощность

635KVA за одну шт. (Ниже)

1900KVA за одну шт. (Ниже)

1900KVA за одну шт. (Ниже)

постоянного тока работают на шельфах и суще.

Ном. Частота

50HzИли60Hz

50HzИли60Hz

50HzИли60Hz

Основные продукции включают интегрированную систему

Точность стабильной частоты

Не более1%

Не более1%

Не более1%

электрического управления, элекроуправляющую систему

Точность стабильного напряжения

Не более1%

Не более1%

Не более1%

постоянного тока и переменного тока, управляющую систему

Основной прерыватель

Трехступенчатая защита

Трехступенчатая защита

генераторных установок, систему автоматического подачи долота,

Отключающая способность

50KA

85KA

85KA

электронный противозатаскиватель, разумную контрольно-

Механизм управления

Ручная / электрическая аккумуляция; электрическое включение / отключение

измерительную приборную систему, систему управления

Синхронизатор GAC,

Блок синхронизации

распределитель нагрузки GAC

Электронный регулятор WOODWARD, регулятор напряжения

электродвигателей (МСС), систему видеонаблюдения и т.д.

Система частотного регулирования

Способ управления

Нет

Одинарный привод, 1 на 1 или многократный привод, 1 на 1

1 на 1 или 1 на 2

Ном. Напряжение

Нет

3AC380V-480/3AC500V-600/3AC660V-690V AC600V 50Hz/60Hz 3фаза

Ном. выходное напряжение Нет

3AC 0～напряжение промышленной сети

DC0～750Vпродолжительное и регулируемое

Нет

50/60Hz

50/60Hz

Ном. Частота

Нет

0～300Hz

Нет

Возможность перегрузки

Нет

136% ном. тока, продолжительность на 60 сек. Продолжительный выходной ток: 1800А

Особенности

Нет

150% ном. тока, продолжительность на 30 сек. Коротковременный макс. ток: 2700А (30 сек.)

Контроль вектора, вектор скорости

Большая вместимость, модульное исполнение, блок мощности исполнения

воздушного охлаждения, оперативное охлаждение, удобная замена

Полноцифровой микропроцессор

Автоматический анализ неисправностей и автоматическая защита данных

Связь PROFIBUS и PLC

Связь PROFIBUS и PLC

Тормоз расхода энергии

Мощная функция вычисления и управления

Система управления электродвигателей (МСС)

Ном. Напряжение AC480V(60Hz)、400V(50Hz) 3Ный

AC480V(60Hz)、400V(50Hz) 3Ный

AC480V(60Hz)、400V(50Hz) 3Ный

Ном. выходное напряжение

480V/208V/120V или 400V/230V (трехфазное четырехлинейное)

Ном. Частота

60HzИли50Hz

60HzИли50Hz

60HzИли50Hz

Ном. ток электрической шины Не более2500A

Не более2500A

Не более2500A

Способность переключения

42KA

42KA

42KA

Особенности

GCS кассетное исполнение

GCS кассетное исполнение

GCS кассетное исполнение

Взаимозаменяемость элементов имеющих одинаковый объем

Функция HOA или 3WRC

Функция HOA или 3WRC

Функция HOA или 3WRC

Более мощный электродвигатель с возможностью плавного пуска (вариант 1 на 3)

С защитой от сверхтоком и короткого замыкания

Трансформатор

Ном. Объем

50KVA～120KVA(60Hz)

800KVA～1600KVA

800KVA～1600KVA

Вводное напряжение

AC480V(60Hz)

AC600V Трехфазный

AC600V Трехфазный

208V/120V(60Hz时)

AC480V(60Hz)или400V(50Hz) трехфазный AC480V(60Hz)или400V(50Hz) трехфазный

Способ подсоединения

△/Y

△/Y

△/Y

программируемый логический контроллер (PLC)

Модель

Нет

SIEMENS S7-300 + PLC

SIEMENS S7-300 + PLC

64 бита, CPU на стационарной и

Характеристика Нет

64 бита, CPU на стационарной и плавучей точках

плавучей точках

I/O

Нет

Цифровое значение 2048 битов, моделируемое значение 256 битов

Способ связи

Нет

PROFIBUS-DP

PROFIBUS-DP

Скорость

Нет

1.5Mbt/s

1.5Mbt/s

*Вышесказанные данные предназначены только для справки.

33-34

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Лебедка модульной буровой

установки с дизельным приводом

Буровая лебедка

■ Лебедка приводится дизелем;

■ В лебедке устанавливаются антифрикционные

подшипники и вал, изготовленный из высокопрочной

легированной стали;

Буровая лебедка привода переменного тока с частотным регулированием

■ Высокопрочная цепь, звездочка;

■ Лебедка приводится электродвигателем переменного

■ Главный барабан лебедки выполняется в целом

тока с частотным регулированием;

исполении, на барабане обрабоны канавки для

обеспечения ровной обмотки каната;

■ Зубчатый редуктор с твердыми зубами, высокой

■ Выбираемый основной тормоз: ленточный тормоз или

прочностью и эффективностью;

гидравлический дисковый тормоз;

■ Тормозной бандаж с высокой прочностью и

■ Однобарабанная лебедка выполняется в целом

износоупорностью;

исполении, на барабане обрабоны канавки для

обеспечения ровной обмотки каната;

■ Применяются осевая толкающая муфта или шино-

пневматическая муфта;

■ Гидравлический дисковый тормоз оснащен

■ Выбираемый вспомогательный тормоз: водяной

базопасными приспособлениями;

тормоз, электромагнитный турбинный тормоз, дисковый

тормоз воздушного управления с водяным охлаждением.

■ Тормозной диск природного ветрового или водяного

охлаждения, с высокой износостойкостью и прочностью;

Основные технические параметры

лебедки дизельного привода

■ Электрическая, гидравлическая и воздушная системы

Буровая лебедка привода постоянного тока

обеспечивают высокую безопасность, надежность и

■ Лебедка приводится электродвигателем постоянного тока;

Модель

SDW450/550DB

SDW750DB

SDW1000DB

SDW1500DB

SDW2000DB

SDW3000DB

автоматизацию работы.

■ В лебедке устанавливаются антифрикционные подшипники и

Ном. глубина бурения, м (БТ 114 мм)1200-2000

1600-3000

2500-4000

3500-5000

4500-7000

6000-9000

вал, изготовленный из высокопрочной легированной стали;

(БТ 127мм)

1100-1800

1500-2500

2000-3200

2800-4500

4000-6000

5000-8000

Мощность лебедки, кВт.(л.с.)

330-400(450-550)

550(750)

735(1000)

1100(1500)

1470(2000)

2210(3000)

■ Высокопрочная цепь, звездочка;

Диаметр каната, мм(дюйм)

29(1-1/8")

29(1-1/8")

32(1-1/4")

35(1-3/8")

38(1-1/2")

45(1-3/4")

■ Однобарабанная лебедка выполняется в целом исполении, на

Размер канавки барабана, мм

Φ480

Φ580

Φ644

Φ685

Φ770

Φ921

барабане обрабоны канавки для обеспечения ровной обмотки

каната;

Диаметр х толшина

Φ1300x40

Φ1450x40

Φ1570x76

Φ1570x76

Φ1570x76

Φ2000x76

тормозного барабана, мм

■ Выбираемый основной тормоз: ленточный тормоз или

Мощность (кВт.) х кол-во (шт.)

гидравлический дисковый тормоз;

400X1

600X1

400X2

600X2

800X2

800X4

Электродвигателя

■ Тормозной бандаж с высокой прочностью и

Макс. нагрузка на крюке (кН.)

1350

1700

2250

3150

4500

6750

износоупорностью;

Способ регулировки скоростей

Бесступенчатая регулировка скоростей по двумя направлениям

■ Применяются осевая толкающая муфта или шино-

Вспомогательный тормоз

Рекуперативное торможение

пневматическая муфта;

*Вышесказанные данные предназначены только для справки.

■ Выбираемый вспомогательный тормоз: водяной тормоз,

электромагнитный турбинный тормоз, дисковый тормоз

воздушного управления с водяным охлаждением.

Основные технические параметры

Основные технические параметры лебедки МБУ

лебедки электрического привода

Модель

SDW150/270CЛебедка SDW350/470CЛебедка SDW450/550CЛебедка SDW550/750CЛебедкаSDW1000CЛебедка

Модель

SDW750DЛебедка

SDW1000DЛебедка SDW1500DЛебедка SDW2000DЛебедка SJDW3000DЛебедка

Ном. Глубина бурения, м (БТ114мм)

500-1000

800-1500

1200-2000

1600-3000

2500-4000

Ном. глубина бурения, м (БТ 114мм)

1600-3000

2500-4000

3500-5000

4500-7000

6000-9000

(БТ 127мм)

500-800

700-1400

1100-1800

1500-2500

2000-3200

1500-2500

2000-3200

2800-4500

4000-6000

7000-1000

Мощность лебедки, кВт.(л.с.)

110-120(150-270)

257-330(350-450)

330-400(450-550)

400-550(550-750)

735(1000)

(БТ 127мм)

Мощность лебедки, кВт.(л.с.)

550(750)

735(1000)

1100(1500)

1470(2000)

2210(3000)

Диаметр каната, мм(дюйм)

26(1")

26/(1")

29(1-1/8")

29(1-1/8")

32(1-1 /4")

Ном. Мощность х кол-во

800x1

800x2

800x2

800x2

800x3

Размер канавки барабана, мм

Φ429x965

Φ429x965

Φ480x914.5

Φ528x1041

Φ635x1254

электродвиагтеля, кВт

Ном. число вращения, обо./мин

970

970

970

970

970

Модель муфты сцепления

ATD224H

ATD324H

ATD324H

ATD330H

ATD330H

Диаметр каната, мм(дюйм)

29(1-1/8")

32(1-1/4")

35(1-3/8")

38(1-1/2")

45(1-5/8")

Диа. х ширина тормозной ступицы

Φ1070x260

Φ1070x260

Φ1070x310

Φ1070x310

Φ1270x310

Размер канавки барабана, мм

Φ580x999.9

Φ644x1171.5

Φ685x1314

Φ770x1300

Φ921x1836

Диаметр х толшина тормозного

Φ1300x40

Φ1300x40

Φ1300x40

Φ1450x40

Φ1450x40

диска, мм

Диаметр х толшина

Вспомогательный тормоз

тормозного диска, мм

Φ1450x40

Φ1570x76

Φ1570x76

Φ1570x76

Φ2000x76

(водяной тормоз) (на выбор)

122

22"

202

/

/

Вспомогательный тормоз

Дисковый тормоз водяного охлаждения

FDWS40

FDWS40

FDWS50

FDWS70

/

воздушного управления (на выбор)

124WCB

224WCB

224WCB

324WCB

324WCB

(водяной тормоз)

Дисковый тормоз водяного

236WCB

336WCB

436WCB

Диаметр х ширина

Φ324x1006

Φ324x1006

Φ324x1060

Φ324x1060

Φ324x1060

охлаждения воздушного управления 324WCB

/

Внешний размер, мм

6500x3000x2400

7000x3200x2420

7520x3745x2250

7520x4500x2250

Муфта сцепления тартального

/

барабана

ATD124H

ATD124H

ATD124H

ATD124H

ATD124H

Масса, кг

31000

34000

45000

48000

/

Диа. Х ширина тормозного барабана Φ970x210

Φ1070x210

Φ1070x210

Φ1070x210

Φ1070x210

*Вышесказанные данные предназначены только для справки.

*Вышесказанные данные предназначены только для справки.

35-36

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Крюкоблок

Ротор

Ротор представляет собой ключевое передаточное

оборудование нефтяной буровой установки,

предназначенное для вращения буровой колонны в

процессе бурения и поддержки подземной колонны при

спуско-подъемной операции. Ротор соответствует

стандарту API Spec 7K

Крюкоблок является основным подъемным устройством

нефтяной буровой и подъемной установки. Исполнение

целостной тали и крюка уменьшало длину продукции, что

создает больше пространства для движения талевой системы.

Крюкоблок соответствует стандарту API Spec 8C.

Основные технические параметры

Основные технические параметры

Модель

SZP205

SZP275

SZP375

Модель

(целостный или

талевый блок

(целостный или

SYG180

SYC225

SYG350)

SYG450 (Съемный)

Проходной диаметр, мм(дюйм)

φ520.7(20.5)

φ698.5(27.5)

φ952.5(37.5)

съемный)

(целостный или съемный)

съемный)

Макс. Нагрузка на кркюе, кН(lbf)

1800(40500)

2250(506250)

3500(787500)

3500(787500)

Макс. Статичная нагрузка, кН (lbf)

3150(708120)

4500(1011600)

5850(1315080)

Кол-во шкивов, шт

5

5

6

6

Макс. Скорость вращения, обо./мин

300

300

300

Диаметр канатов, мм(дюйм)

29/32(1-1/8"、1-1/4")

32(1-1/4)

35(1-3/8")

38(1-3/4")

Отношение

1:3.22

1:3.68

1:3.56

Внешний размер, длина, мм(дюйм)

3469(136.6)

2280(89.76)

3607(142)

3607(142)

5560(12259)

6933(15287)

7480(16493)

Масса, кг.(lb)

Ширина, мм(дюйм)

1110(43.7)

1190(46.85)

1218(47.95)

1218(47.95)

Размер (мм) (дюйм), длина

1956(77)

2282(89.84)/2380(93.7)

2432(95.75)

Высота, мм(дюйм)

734(28.9)

630(24.8)

766.5(30.2)

766.5(30.2)

Ширина, мм (дюйм)

1283(50.4)

1480(58.27)/1680(66.14)

1797(70.75)

Масса, кг.(lb)

5146(11347)

3522(7766)

5341(11777)

5341(11777)

Высота, мм (дюйм)

585(23.03)

665(26.18)/686(26.97)

705(27.76)

*Вышесказанные данные предназначены только для справки.

*Вышесказанные данные предназначены только для справки.

37-38

-------------------------------------------------------------------------------------------------------------------------------------------------------------

///////////////////////////////////////
