Змеевик с горячей водой Bird I-TEC
Обзор
Статические боксы для горячей воды, перечисленные в таблице 1, разработаны специально для использования с кондиционерами или тепловыми насосами серии I-TEC. Он предназначен для применения без воздуховодов или с воздуховодом в зависимости от указанной модели. Расширения шкафа ICX28-X, ICX28-1 и ICX28-4 могут использоваться со всеми моделями для закрытия клапанов, трубопроводов и воздуховодов.
ТАБЛИЦА 1
| IPBDF10HW-X-NC | 10 дюймов, бежевый | Статическая камера без воздуховодов с змеевиком горячей воды |
| IPBDF10HW-1-NC | 10 дюймов, белый | Статическая камера без воздуховодов с змеевиком горячей воды |
| IPBDF10HW-4-NC | 10 дюймов, серый | Статическая камера без воздуховодов с змеевиком горячей воды |
| IPBDF12HW-X | 12 дюймов, бежевый | Статическая камера без воздуховодов с змеевиком горячей воды |
| ИПБДФ12ХВ-1 | 12 дюймов, белый | Статическая камера без воздуховодов с змеевиком горячей воды |
| ИПБДФ12ХВ-4 | 12 дюймов, серый | Статическая камера без воздуховодов с змеевиком горячей воды |
| IPBDFH16HWS1-X | 16 дюймов, бежевый | Воздуховод с водяным змеевиком |
| ИПБДФХ16ХВС1-1 | 16 дюймов, белый | Воздуховод с водяным змеевиком |
| ИПБДФХ16ХВС1-4 | 16 дюймов, серый | Воздуховод с водяным змеевиком |
| IHWC | неокрашенный | Канальный змеевик с горячей водой |
Все змеевики горячей воды поставляются с завода в полностью собранном виде. Предусмотрены винты для крепления камеры статического давления к тепловому насосу I-TEC.
Клапаны регулирования воды не поставляются и устанавливаются на месте. Bard предлагает два клапана для этого применения, или установщик может использовать клапан по своему выбору. Все трубопроводы и фитинги для установки клапанов поставляются на месте.
Клапан P / N 5650-035 байпасного типа может использоваться для включения / выключения без байпаса путем заглушки одного порта. Клапан сконфигурирован только как NC (нормально закрытый) для порта «B». Для нормально разомкнутой конфигурации катушки просто поверните клапан.
Клапан P / N 5650-047 представляет собой регулирующий клапан 0-10 вольт постоянного тока или 4-20 милли.ampс. Он также может быть включен / выключен или обводиться так же, как клапан -035.
ПРИМЕЧАНИЕ: Высокий объемtagе, низкая громкостьtagПеред установкой статической камеры на верхнюю часть агрегата необходимо проложить провода управления клапаном и реле температуры замораживания.
Установка
ВНИМАНИЕ!
При подъеме соблюдайте меры безопасности. Для подъема и установки узла змеевика горячей воды на тепловой насос I-TEC требуется не менее двух человек.
Установка статической камеры в воздуховоде или без воздуховода (см. Рисунки 1A, 1B и 1C на страницах 2-4)
- Поместите статическую камеру наверху блока I-TEC открытой стороной вниз и решеткой к передней части блока. Позвольте передней части вентиляционной камеры выступать примерно на 6 дюймов за переднюю часть агрегата.
- Откройте левую дверцу шкафа. Слева от фильтра находится низкий уровень громкости.tage экран провода (см. Рисунок 3 на странице 6). Снимите экран, открутив два (2) винта.
- Проложите провода фризестата и низкого напряжения.tagПровода клапана через верхнюю втулку, а затем через втулку панели управления (см. Рисунок 3). Инструкции по подключению приведены на странице 7.
- Переустановите low vol.tage экран провода.
- Убедитесь, что нижние смещения на левой и правой сторонах статической камеры находятся внутри верхней части фланца агрегата I-TEC.
- Поднимите переднюю часть статической камеры примерно на 1 дюйм и сдвиньте ее по направлению к задней части агрегата. Задний фланец камеры статического давления будет скользить под отогнутым вниз фланцем заднего воздуховода в верхней части агрегата.
- Убедитесь, что все поверхности статической камеры находятся на одном уровне с агрегатом.
- Откройте дверцы шкафа.
РИСУНОК 1A
IPBDF10HW-NC Змеевик с горячей водой без воздуховодов, без медных трубок
- Прокладка из пенопласта проходит по всей ширине верхней части устройства. За этой прокладкой имеется отверстие с зазором, совпадающее с центральной линией воздушного фильтра с обеих сторон устройства. Найдите отверстие шилом или другим острым предметом.
- Присоедините переднюю часть статической камеры к агрегату, вставив винт из листового металла через это отверстие в зазоре и в монтажный угол на статической камере. Сделайте то же самое с другой стороны.

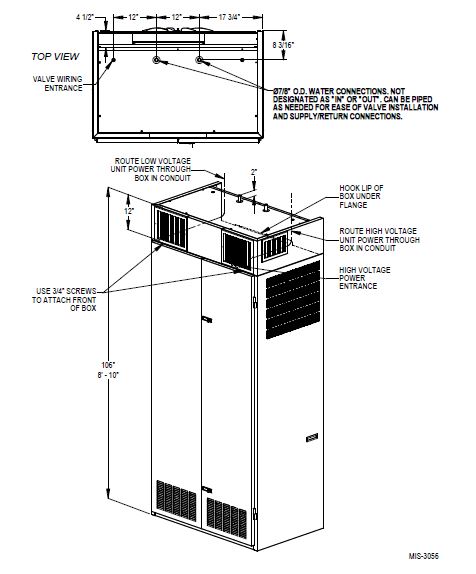

РИСУНОК 1B
IPBDF12HW Змеевик с горячей водой без воздуховода

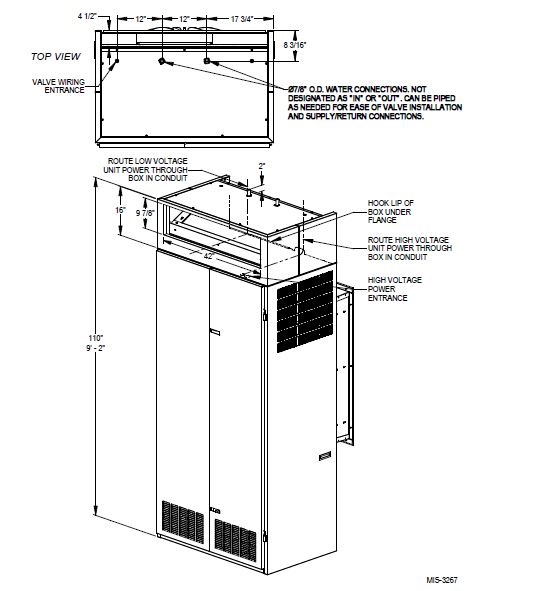

- РИСУНОК 1C
IPBDF16HWS1 Канальный змеевик с горячей водой

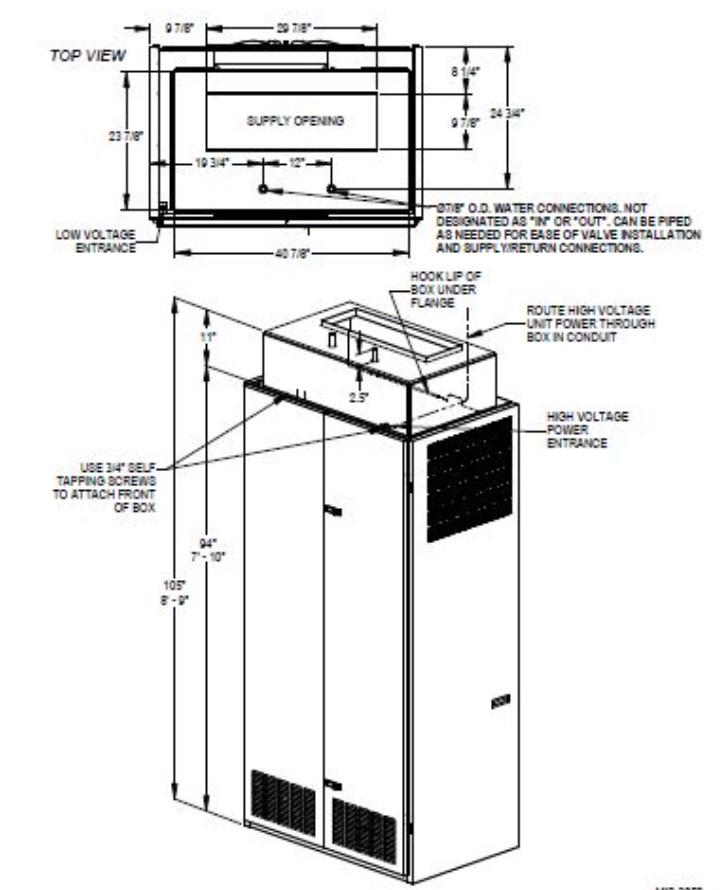

Установка неокрашенного змеевика в воздуховоде с горячей водой
(см. рисунок 2)
ПРИМЕЧАНИЕ: При использовании надставки шкафа Bard Model ICX28 боковые стороны надставки шкафа должны быть установлены до установки статической камеры с воздуховодом на I-TEC. Следуйте инструкциям, прилагаемым к аксессуару ICX28.
- Поместите водоотводящую камеру наверху блока I-TEC открытой стороной вниз, а водопроводные патрубки должны быть обращены к передней части блока. Позвольте передней части вентиляционной камеры выступать примерно на 6 дюймов за переднюю часть агрегата.
- Поднимите переднюю часть статической камеры примерно на 1 дюйм и сдвиньте ее по направлению к задней части агрегата. Задний фланец камеры статического давления будет скользить под отогнутым вниз фланцем заднего воздуховода в верхней части агрегата.
- Прикрепите камеру статического давления к агрегату, вставив два (2) самореза 3/4 дюйма через передний фланец камеры статического давления в верхнюю часть агрегата.
- Откройте левую дверцу шкафа. Слева от фильтра находится низкий уровень громкости.tage экран провода (см. Рисунок 3 на странице 6). Снимите экран, открутив два (2) винта.
- Проложите провода фризестата и низкого напряжения.tagПровода клапана через верхнюю втулку, а затем через втулку панели управления (см. Рисунок 3). Инструкции по подключению приведены на странице 7.
- Переустановите low vol.tage экран провода.
Подключение Freezestat (см. Рисунок 3)
Змеевик горячей воды поставляется с установленным на заводе реле замораживания. Назначение морозильного шкафа - защитить водяные змеевики от переохлажденного воздуха путем отключения системы, когда температура воздуха, достигающего змеевиков, приближается к температуре замерзания.
- Проложите провода фризестата в соответствии с инструкциями по установке статической камеры.
- Снимите перемычку между низким уровнем громкости.tagе клеммы «R» и «RT».
- Подключите «R» термостата помещения и один из проводов морозильного шкафа к «RT».
- Другой провод фризестата подсоедините к «R».

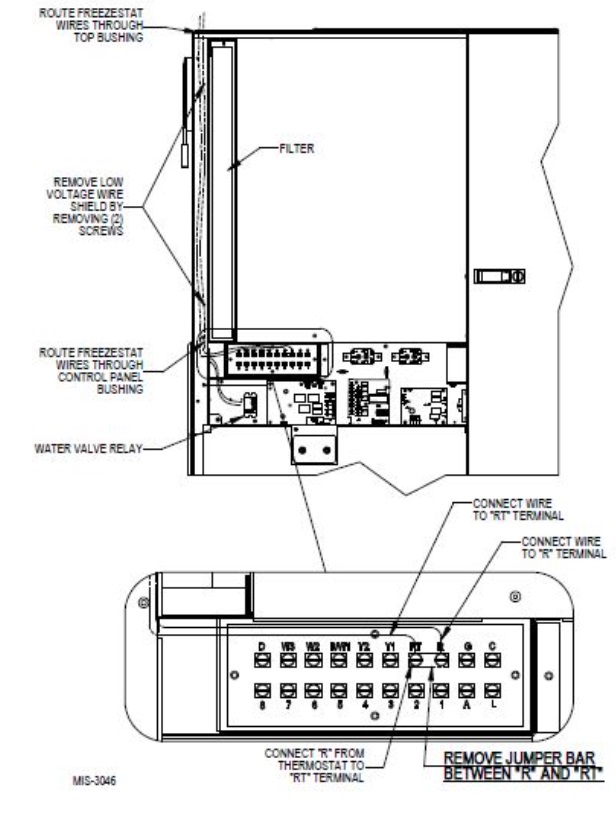

Рисунок 3
Маршрутизация Freezestat и Low Voltage Провода клапана
Последовательность работы
Тепло горячей воды в качестве основного тепла для тепловых насосов (см. Рисунок 4)
- Установите узел реле в главный блок управления с помощью винтов, прикрученных к задней части реле. Проложите провода через втулку блока управления слева от низкого напряжения.tage клеммная колодка (см. рисунок 3).
- Подключите провод «Y / Y1» от комнатного термостата к клемме 7.
- Подключите провода от блока реле к клеммам 7, B, C, W2 и Y1.
- Подключите низкий уровень громкостиtage провода от клапана регулировки воды к C и W2.
При подключении, как указано выше, змеевик с горячей водой будет первым и единственным.tagе отопления.

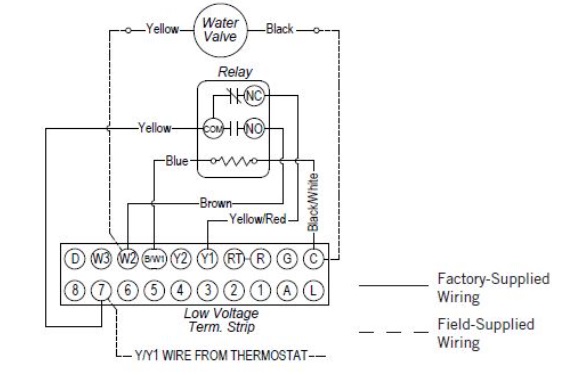

Рисунок 4
Подключение реле для нагрева только змеевиком горячей воды
Тепло горячей водой как дополнительное тепло для тепловых насосов (см. Рисунок 5)
- Установите узел реле в главный блок управления с помощью винтов, прикрученных к задней части реле. Проложите провода через втулку блока управления слева от низкого напряжения.tage клеммная колодка (см. рисунок 3).
- Подключите провод «Y / Y1» от комнатного термостата к клемме 7.
- Снимите коричневый провод с нормально разомкнутой клеммы реле и выбросьте.
- Подключите провода от узла реле к клеммам 7, W2, C и Y1.
- Подключите низкий уровень громкостиtage провода от клапана регулировки воды к C и W2.
При подключении, как указано выше, змеевик горячей воды будет работать как дополнительный источник тепла для теплового насоса.

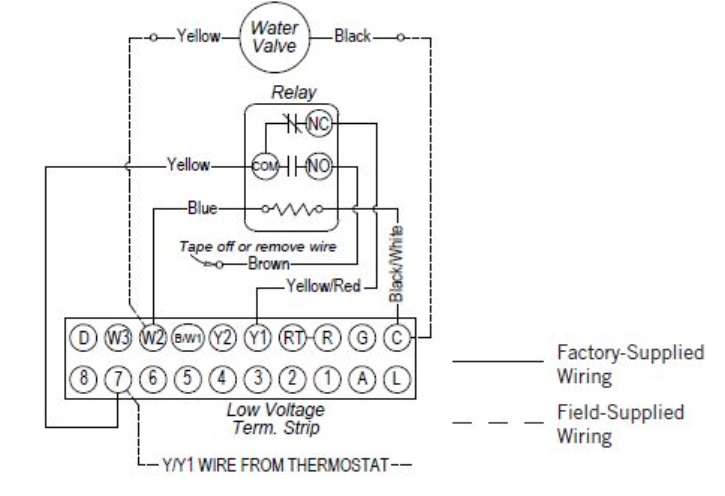

Рисунок 5
Подключение реле для горячей воды в качестве дополнительного тепла с блокировкой компрессора
Электропроводка с переключающим термостатом наружной установки (см. Рисунок 6)
- Установите узел реле в главный блок управления с помощью винтов, прикрученных к задней части реле. Проложите провода через втулку блока управления слева от низкого напряжения.tage клеммная колодка (см. рисунок 3).
- Подключите провод «B» от комнатного термостата к клемме 8.
- Подключите провода от узла реле к клеммам B / W1, 7, C, W2 и Y1.
- Подключите низкий уровень громкостиtage провода от клапана регулировки воды к C и W2.
При подключении, как указано выше, змеевик горячей воды будет работать с переключающим термостатом наружного блока.

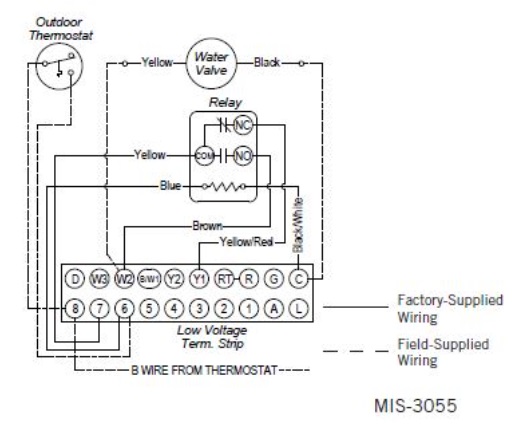

Рисунок 6
Подключение реле с переключающим термостатом наружной установки и включенным реле в сборе
Тепло горячей водой в качестве основного тепла для кондиционеров (см. Рисунок 7)
- Подключите низкий уровень громкостиtage провода от клапана регулировки воды к C и W2.
При подключении, как указано выше, змеевик с горячей водой будет первым и единственным.tagе отопления.

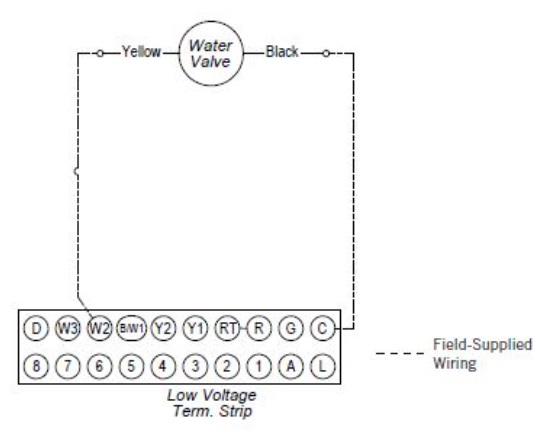

Рисунок 7
Электропроводка только для нагрева водяным змеевиком для кондиционера
Регулировка воздушного потока и соединения трубопроводов
- Отрегулируйте жалюзи для достижения желаемого распределения воздуха
(Только модели IPBDF10HW-NC и IPBDF12HW). - Клапаны регулирования воды и соответствующие трубопроводы поставляются на месте. На Рисунке 8 показаны варианты расположения трубопроводов. См. Рисунок 9 на странице 10 для получения информации о теплопроизводительности при CFM и расходе, подаваемом в змеевик горячей воды.

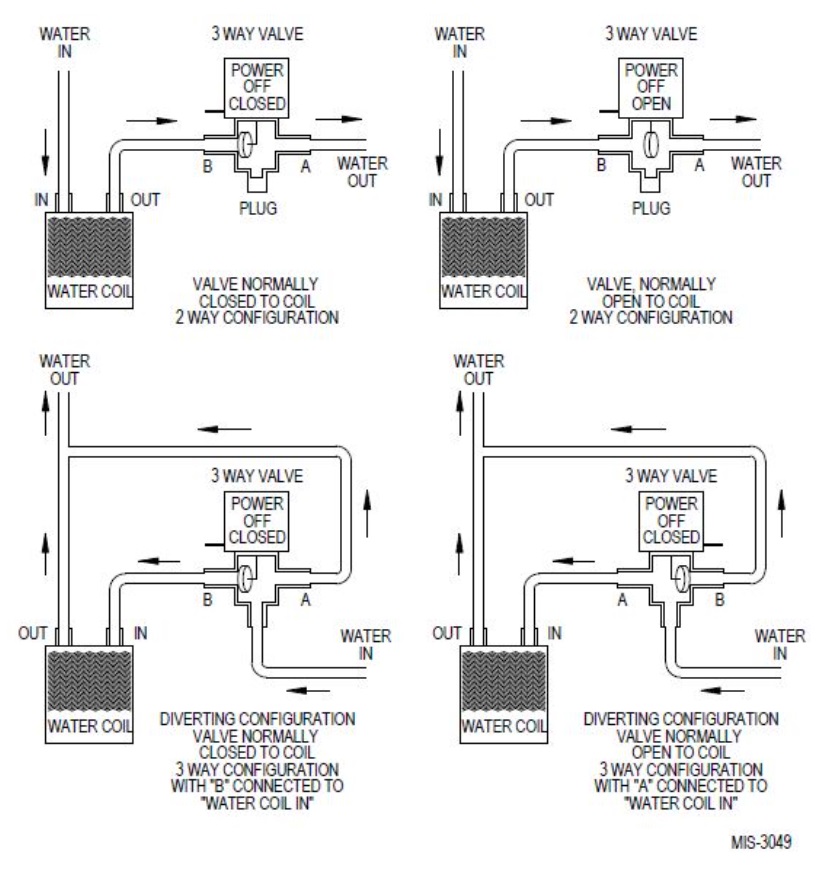

Рисунок 8
Варианты компоновки трубопроводов

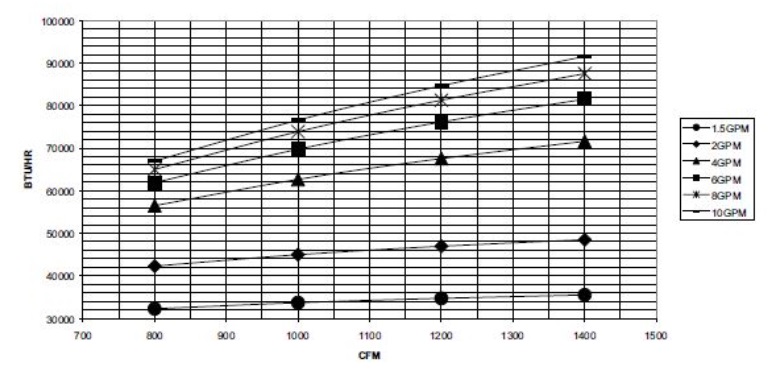

Рисунок 9
IPBDF ** Тепловая мощность HW и IHWC
ЗАМЕТКИ:
Подключение воды - медь с внешним диаметром 7/8 ″.
Трехходовой клапан устанавливается на месте.
ТАБЛИЦА 2
Падение давления в змеевике с горячей водой на 180 °
| IPBDF ** HW и IHWC | ||
| GPM | Вода FT Head | PSI |
| 1.5 | 0.2 | 0.1 |
| 2 | 0.2 | 0.1 |
| 4 | 1.4 | 0.6 |
| 6 | 3.0 | 1.3 |
| 8 | 5.3 | 2.3 |
| 10 | 8.3 | 3.6 |
| 12 | 11.7 | 5.1 |
Дополнительная информация
Дополнительную информацию и инструкции по установке клапанов с электроприводом серии Erie ™ Poptop ™ можно найти на web at http://www.schneider-electric.com/ww/en/.
Бард P / N 5650-035
Erie P / N VT3323G14A000
Бард P / N 5650-047
Erie P / N VM3323P33A000
