ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ СЕРИИ ПН2. Руководство по эксплуатации ИКЖШ.646334.001 РЭ (2022 год)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОКПД2 27.12.21

ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ

СЕРИИ ПН2

Руководство по эксплуатации

ИКЖШ.646334.001 РЭ

2022 г.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение В

Настоящее руководство по эксплуатации предназначено для ознакомления потре-

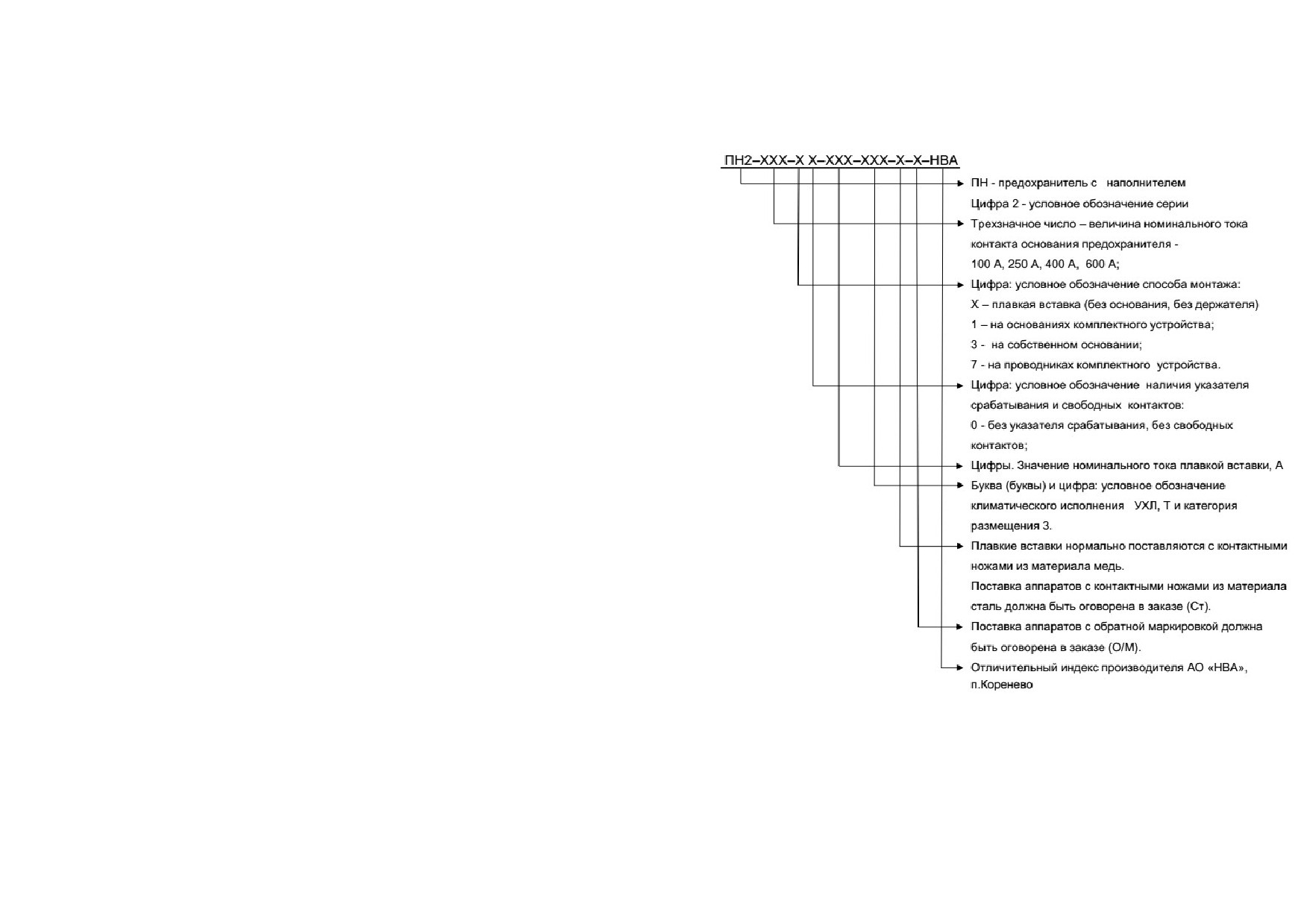

СТРУКТУРА ИДЕНТИФИКАЦИОННОГО ОБОЗНАЧЕНИЯ

бителей с техническими характеристиками низковольтных предохранителей плавких

ТИПОИСПОЛНЕНИЙ ПРЕДОХРАНИТЕЛЕЙ

серии ПН2 (в дальнейшем именуемые - предохранители) и содержит сведения о кон-

струкции, принципе действия его составных частей и указания, необходимые для пра-

вильной и безопасной эксплуатации, монтажа, технического обслуживания, хранения и

транспортирования.

Предохранители изготавливаются для нужд народного хозяйства и для поставок на

экспорт.

Все работы, связанные с монтажом и эксплуатацией предохранителей должен про-

водить технический персонал, прошедших специальную

подготовку.

1 ОПИСАНИЕ И РАБОТА

1.1 Назначение предохранителей

1.1.1. Предохранители плавкие промышленного назначения серии ПН2 предназна-

чены для защиты электрооборудования промышленных установок и электрических

сетей трехфазного переменного тока с номинальным напряжением 380 В частоты 50 и

60 Гц и с номинальным напряжением постоянного тока 220 В включительно, при пере-

грузках и коротких замыканиях.

1.1.2. Климатическое исполнение УХЛ3 и Т3 по ГОСТ 15150.

1.1.3 Предохранители должны размещаться и эксплуатироваться в следующих

условиях:

- высота установки над уровнем моря не более 2000 м без снижения номинальных

параметров;

- температура окружающего воздуха от минус 60 ⁰С до плюс 40 ⁰С для исполнения

«УХЛ», от минус 10 ⁰С до плюс 45 ⁰С для исполнения «Т»;

- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли,

агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

- место установки предохранителя должно быть защищено от попадания воды,

масла, эмульсии и т.п., и от воздействия солнечной радиации.

1.1.4 Предохранители соответствуют группе условий эксплуатации М7 по ГОСТ

17516.1.

1.1.5 Рабочее положение в пространстве вертикальное или горизонтальное.

1.1.6 Степень защиты предохранителей от воздействия окружающей среды и от со-

прикосновения с токоведущими частями- IP00 по

ГОСТ 14255.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.2 Технические характеристики

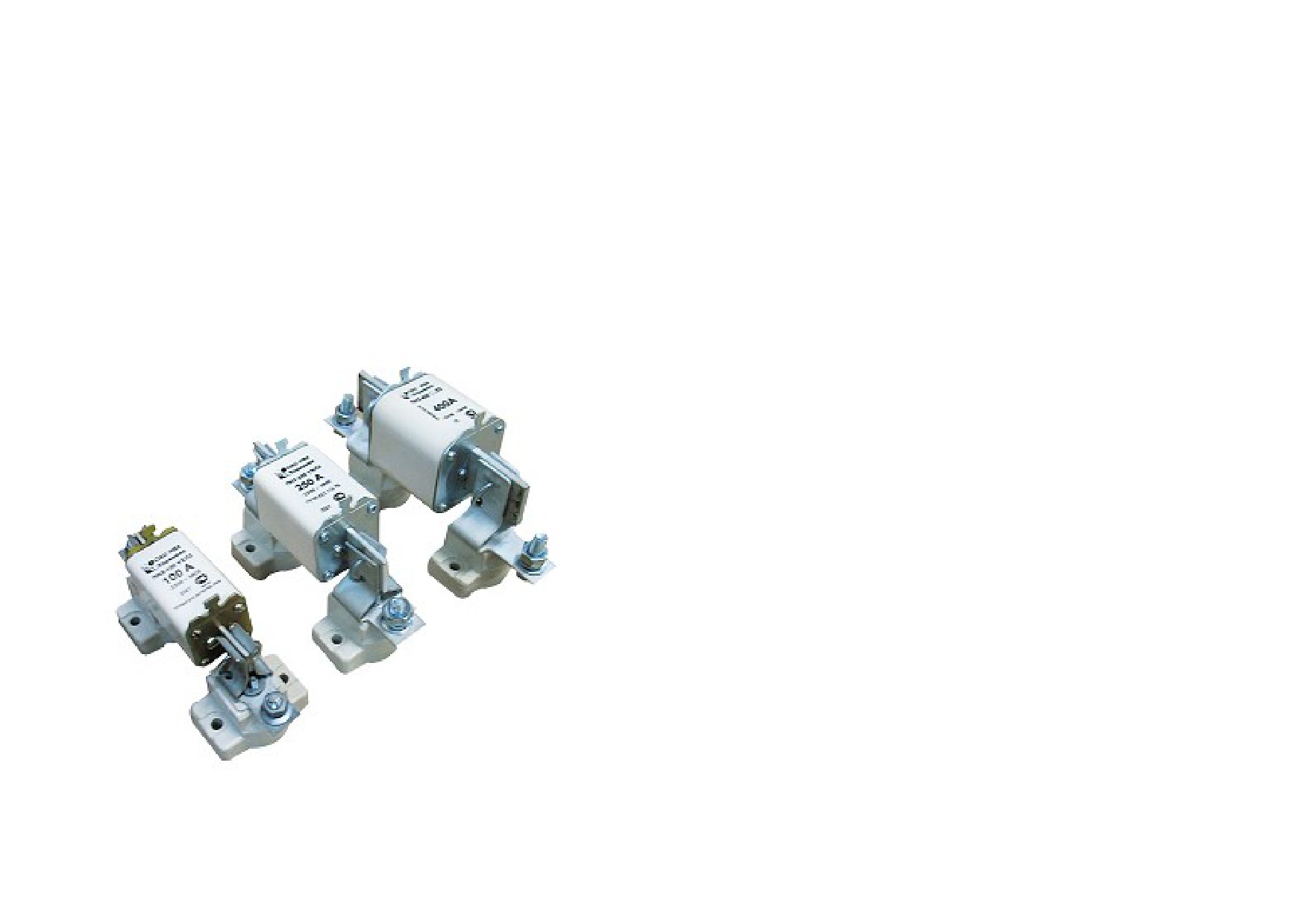

Держатель предохранителя ПН2-100

1.2.1 Предохранители плавкие серии ПН2 соответствуют требованиям ТУ3424-

015-05755766-2006 , ГОСТ 17242.

1.2.2 Типы и основные параметры предохранителей соответствуют значениям,

указанным в таблице 1.

Таблица 1

Тип

Климатическое

Номинальный ток

Номинальное

предохра-

исполнение

плавкой вставки

напряжение

нителя

Iном. , А

Uном , В

ПН2 -100

УХЛ, Т

6,3;8;10;12;16;20;25; 31,5;

40; 50; 63; 80;100

ПН2-250

УХЛ, Т

80;100;125;160;200;250

 380

ПН2-400

УХЛ, Т

200; 250; 315; 355; 400

- 220

ПН2-600

УХЛ, Т

100, 125, 160, 200; 250; 315;

355; 400, 500, 630

Новое основание А-632

для ПН2-100, ПН2-250, ПН2-400 и ПН2-600

1.2.3 Диапазон отключения и категория применения

g - плавкая вставка общего назначения с отключающей способностью во всем

диапазоне.

1.2.4 Номинальные потери мощности в нагретом состоянии при температуре

окружающего воздуха (25 ± 10) ⁰С должны соответствовать значениям указанным в

таблице 2.

Таблица 2

1.2.5 Предохранители должны отключать электрическую цепь при протекании в

ней тока в пределах от 5 Iн до наибольшего тока отключения, указанного в таблице

3 при возвращающемся напряжении 110 % номинального, постоянной времени цепи

Масса - 0,045 кг

10 мс и менее, коэффициенте мощности:

Габаритные размеры и масса рукоятки съема

0,3 при токе отключения до 10 кА;

0,2 при токе отключения свыше 10 - 20 кА;

0,1 при токе отключения свыше 20 кА.

Таблица 3

Номинальное напряжение, В

Тип

~ 380

- 220

предохранителя

Наибольший ток отключения,кА

ПН2-100

100

ПН2-250

100

ПН2-400

ПН2-600

Масса, не более 0,255 кг

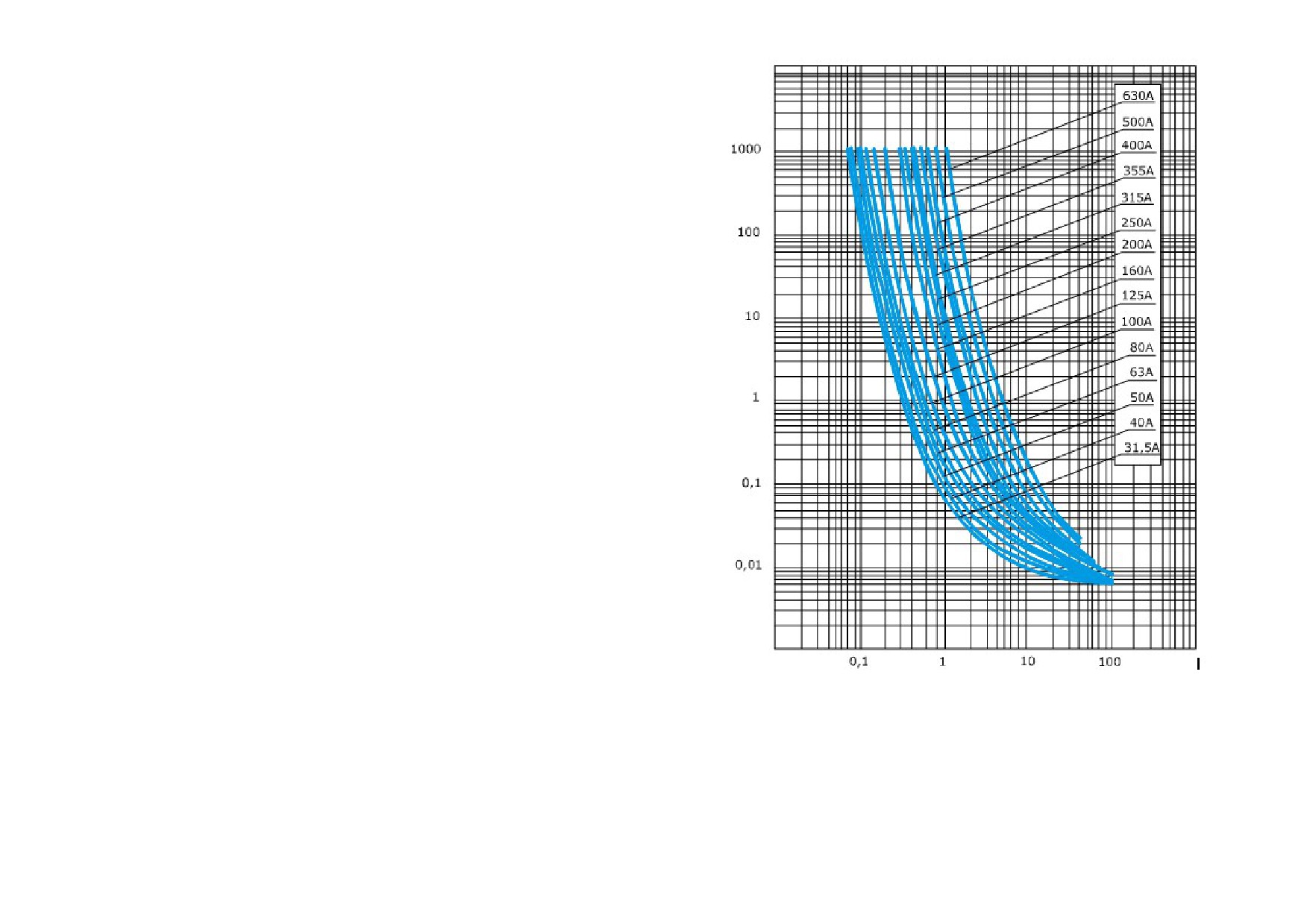

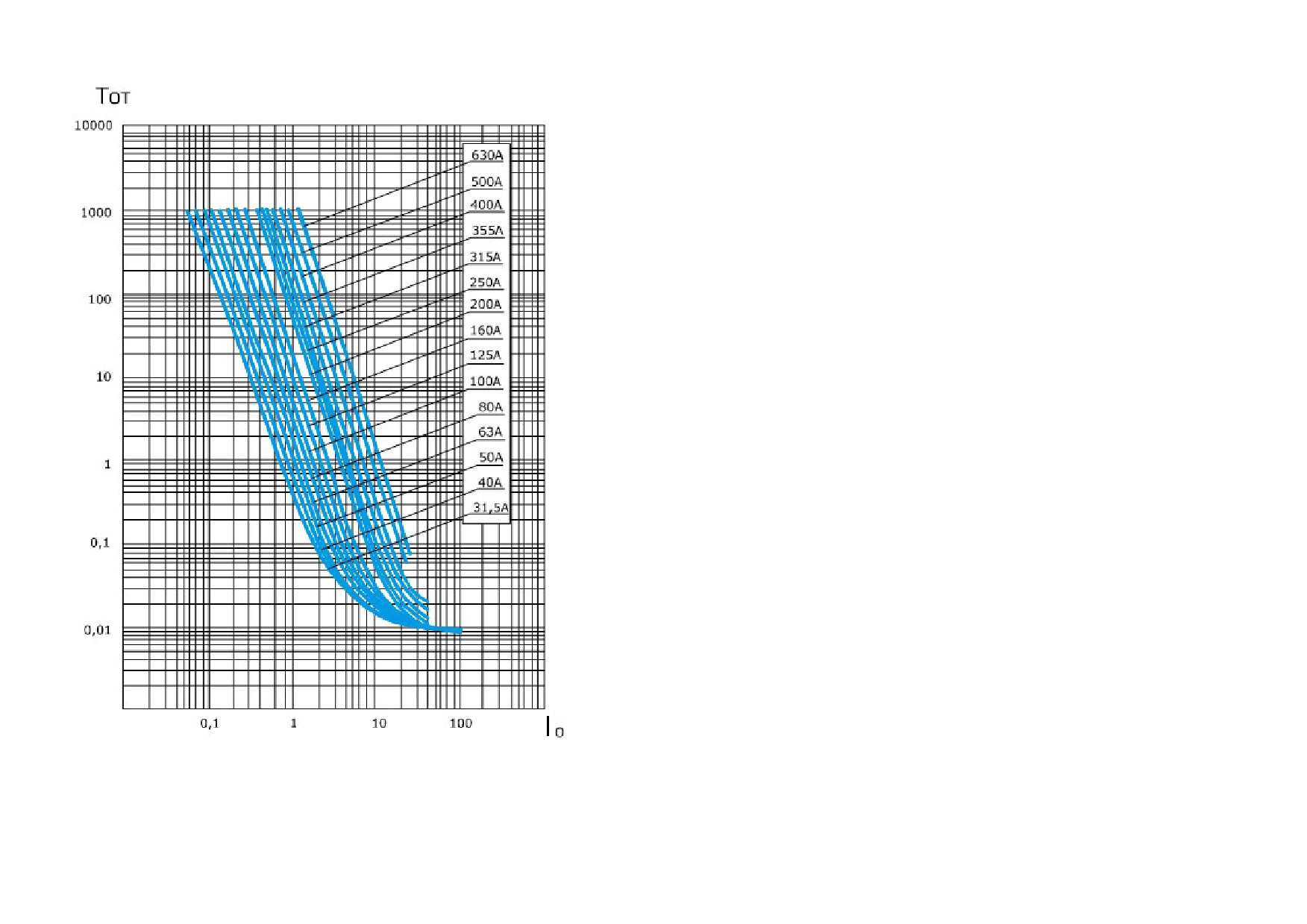

1.2.6 Время -токовые характеристики и характеристики пропускаемого тока для

предохранителей приведены в приложение А.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.2.7 Значения рабочего тока плавкой вставки предохранителя при температуре

окружающего воздуха от 25 до 55 ⁰С должны соответствовать значениям, указанным в

Продолжение приложения Б

таблице 4.

Плавкая вставка предохранителей ПН2

Таблица 4

Тип

Номинальный

Рабочий ток

предохра-

ток плавкой

плавкой вставки, А

нителя

вставки, А

при температуре

окружающего воздуха ⁰С

окружающего

25-40

воздуха 40 ⁰С

31,5

Типо-

Размеры, мм

Масса,

исполнение

кг

ПН2-100

123

52,5

0,31

ПН2-250

141

0,41

ПН2-400

167

0,87

100

ПН2-600

200-2,0

0,82

100

125

106

100

ПН2-250

160

1402

132

125

200

170

160

Плавкая вставка с контактными ножами из материала - сталь

250

200

190

200

Размеры, мм

Масса,

Типоисполнение

250

236

212

кг

ПН2-400

315

250

ПН2-100 Ст

124

52,5

0,3

355

315

300

ПН2-250 Ст.

141

0,4

400

355

335

315

ПН2-400 Ст.

167

0,85

315

300

280

400

375

355

ПН2-600

500

400

630

500

Формулирование заказа

1.2.8 Предохранители плавкие ПН2 при температуре окружающего воздуха (20 +5)

В заказе должно быть указано:

^оС не должны отключать электрическую цепь при протекании условного тока неплав-

- типоисполнение плавкой вставки в соответствии со

ления и должны отключать электрическую цепь при протекании условного тока плав-

структурой идентификационного обозначения;

ления в течении времени указанного в таблице 5.

- номинальный ток плавкой вставки;

Таблица 5

- обозначение технических условий

Номинальный ток

Отношение

Отношение услов-

Условное

ТУ3424-015-05755766-2006.

плавкой

условного тока

ного тока плавле-

время, ч

ПРИМЕРЫ:

вставки, А

неплавления к

ния к

1. Плавкая вставка ПН2-100 на номинальный ток 80 А,

номинальному

климатического исполнения УХЛ3, с контактными но-

Св.4 до 10

1,5

1,9

жами из стали:

« 10 « 25

1,4

1,75

«Плавкая вставка ПН2-100 УХЛ3 на 80 А Ст., ТУ3424-

« 25 « 63

1,3

1,6

015-05755766-2006».

2. Плавкая вставка ПН2-250 на номинальный ток 160

« 63 « 100

1,3

1,6

А, климатического исполнения УХЛ3, с контактными ножами из стали:

« 100 «160

1,2

1,6

«Плавкая вставка ПН2-250 УХЛ3 на 160 А Ст., ТУ3424-015-05755766-2006».

«160 « 400

1,2

1,6

« 400 « 1000

1,2

1,6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения Б

1.3 Технические требования к предохранителям серии ПН2 со стальными

Габаритные, установочные и присоединительные размеры и масса

контактными ножами

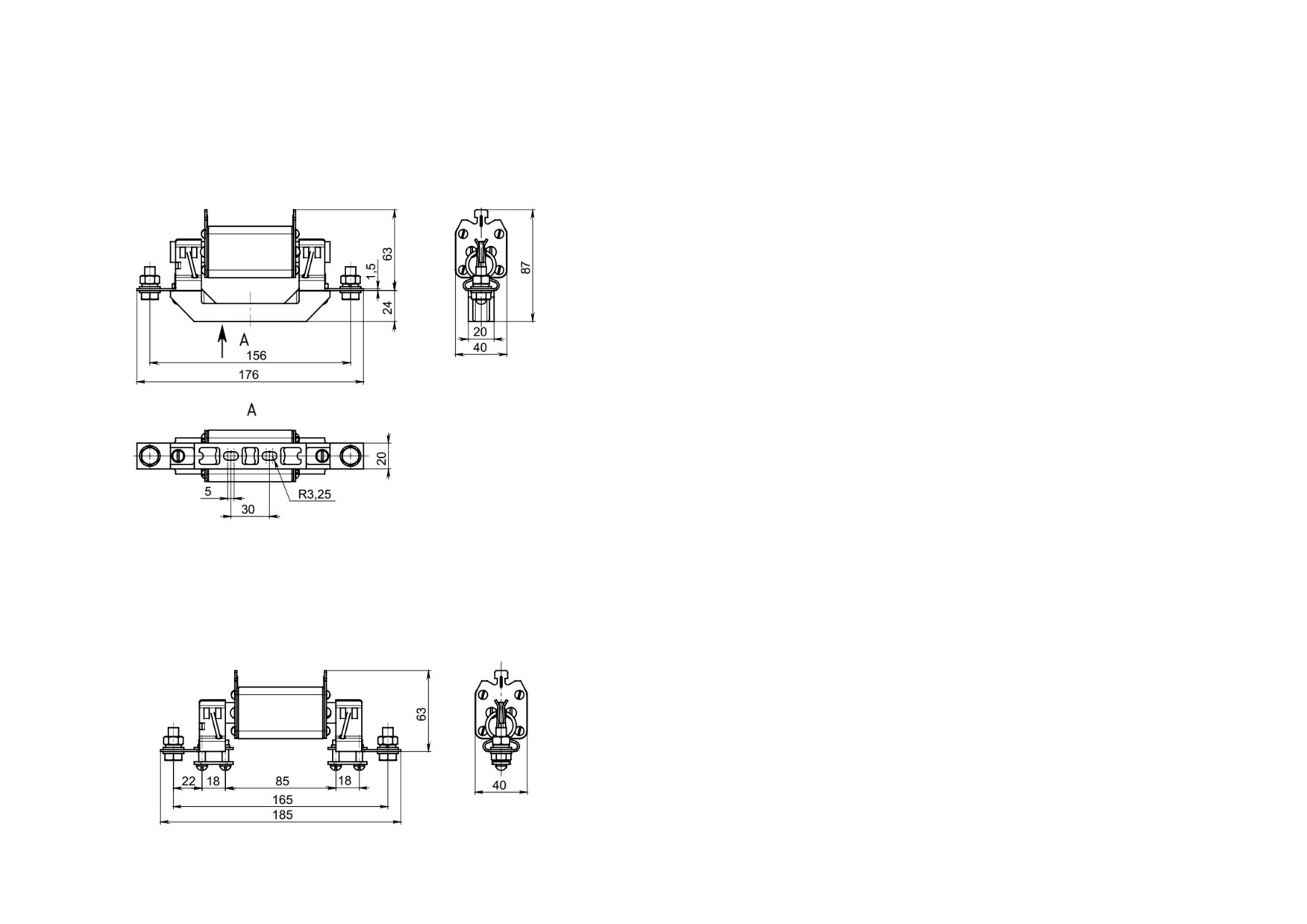

предохранителя ПН2-100

1.3.1 Плавкая вставка ПН2 с контактными ножами из стали предназначена для

Предохранитель серии ПН2-100 для монтажа на собственном изоляцион-

ремонта и достройки, на период строительства и замены после сдачи объектов в

ном основании

эксплуатацию, для комплектующих и ЗИП для изделий, снятых с производства внут-

ри страны.

Предохранители соответствуют требованиям ТУ3424-015-05755766-2006, ГОСТ

17242,

комплекта конструкторской

документации ГЖКИ.685172.006,

ГЖКИ.685172.034, ГЖКИ.685172.048 и изготавливаются в соответствии с техноло-

гической документацией предприятия.

1.3.2 Основные параметры и характеристики предохранителей так же соответ-

ствуют требованиям настоящего руководства.

1.3.3 Вспомогательные цепи.

Предохранители плавкие серии ПН2 изготавливаются без вспомогательных кон-

тактов.

1.4 Требования к конструкции

1.4.1 Контактные соединения выводов предохранителей с подводящими провод-

никами соответствуют 3 классу по ГОСТ 10434.

1.4.2 Конструкция контактных выводов предохранителя удовлетворяет требова-

ниям ГОСТ 10434-82 и ГОСТ 21242.

1.4.3 Наибольшая допустимая температура выводов предохранителя ПН2 при

номинальном режиме работы не должна превышать 120 ⁰С.

1.4.4 Плавкие предохранители не должны терять своих изоляционных свойств

при напряжениях, которым они подвергаются в нормальных условиях эксплуатации.

Плавкий предохранитель считается удовлетворяющим этому требованию, если

выдерживает в течение (60  5) секунд испытательное напряжение 2500 В перемен-

ного тока частоты 50 Гц. Согласно ГОСТ 2933 при приемо-сдаточных испытаниях

Предохранитель серии ПН2-100 для монтажа на изоляционном основа-

продолжительность приложения полного испытательного напряжения может быт

нии комплектных устройств

уменьшена до 1 с.

Проверку изоляции проводят в холодном состоянии предохранителя.

1.4.5 Сопротивление изоляции в холодном состоянии сухих и чистых предохра-

нителей со свободными контактами, не бывших в эксплуатации, при температуре и

влажности воздуха отапливаемых производственных помещений предприятия-

изготовителя должно быть не менее 50 МОм.

1.4.6 Выводы предохранителей должны быть плоскими и допускать присоедине-

ние подводящих проводников сечением указанным в таблице 6 с помощью крепеж-

ных деталей, а к вспомогательной цепи пайкой.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение Б

Таблица 6

Сечение проводников

Габаритные, установочные и присоединительные размеры,

In , А

медные, мм²

алюминиевые, мм²

масса предохранителей

Предохранители серии ПН2 для монтажа на собственном

изоляционном основании

2 - 160

10 - 70

25 - 95

Рис.1

2 -160

10 - 70

25 - 95

40 - 250

70 - 120

70 - 150

40 - 400

95 - 240

2 х 185 или 3 х 120

100- 630

2х240 или 3х182 или 4х120

1.4.7 Усилие, необходимое для вытягивания плавкой вставки из контактов основа-

ния не должно выходить за пределы, указанные в таблице 7.

Таблица 7

Тип

Усилие F, Н

предохранителя

ПН2-100

200

ПН2-250

220

ПН2-400

250

ПН2-600

300

1.4.8 В предохранителях предусмотрена возможность вставления и извлечения

плавких вставок из держателей , при отсутствии на них напряжения, с помощью руко-

ятки съёма.

1.4.9 Габаритные, установочные, присоединительные размеры и масса предохра-

Предохранители серии ПН2 для монтажа на изоляционном основании

нителей приведены в приложении Б.

комплектных устройств

1.5 Состав предохранителей

Рис.2

1.5.1 Структура идентификационного обозначения типоисполнений предохраните-

лей приведена в приложении В.

1.6 Устройство и работа

1.6.1 Предохранитель в зависимости от типоисполнения состоит из плавкой встав-

ки, держателей плавкой вставки и изоляционного основания.

Плавкий элемент предохранителя помещен в керамический корпус заполненный

кварцевым песком. При недопустимой перегрузке или коротком замыкании плавкий

Типо-

Размеры, мм

Масса, кг.

элемент расплавляется и размыкает электрическую цепь. Возникающая при этом дуга

исполнение

А1

А2

А3

Н1

Рис.1

Рис.2

гаснет в наполнителе.

ПН2-250

113

196

141

М10

0,80

0,75

Установка и извлечение плавких вставок при замене их и осмотре производится

ПН2-400

108

38,5

126

246

167

М10

М5

1,46

1,41

при отсутствии напряжения в цепи предохранителя.

ПН2-600

137

155

301

200

М12

1,44

1,35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.7 Маркировка

Продолжение приложения А

1.7.1 Маркировка плавких вставок должна быть выполнена в соответствии с

ГОСТ 17242 и ГОСТ 18620 и содержать следующие данные:

а) товарный знак предприятия-изготовителя;

б) типоисполнение предохранителя, климатическое исполнение и категория

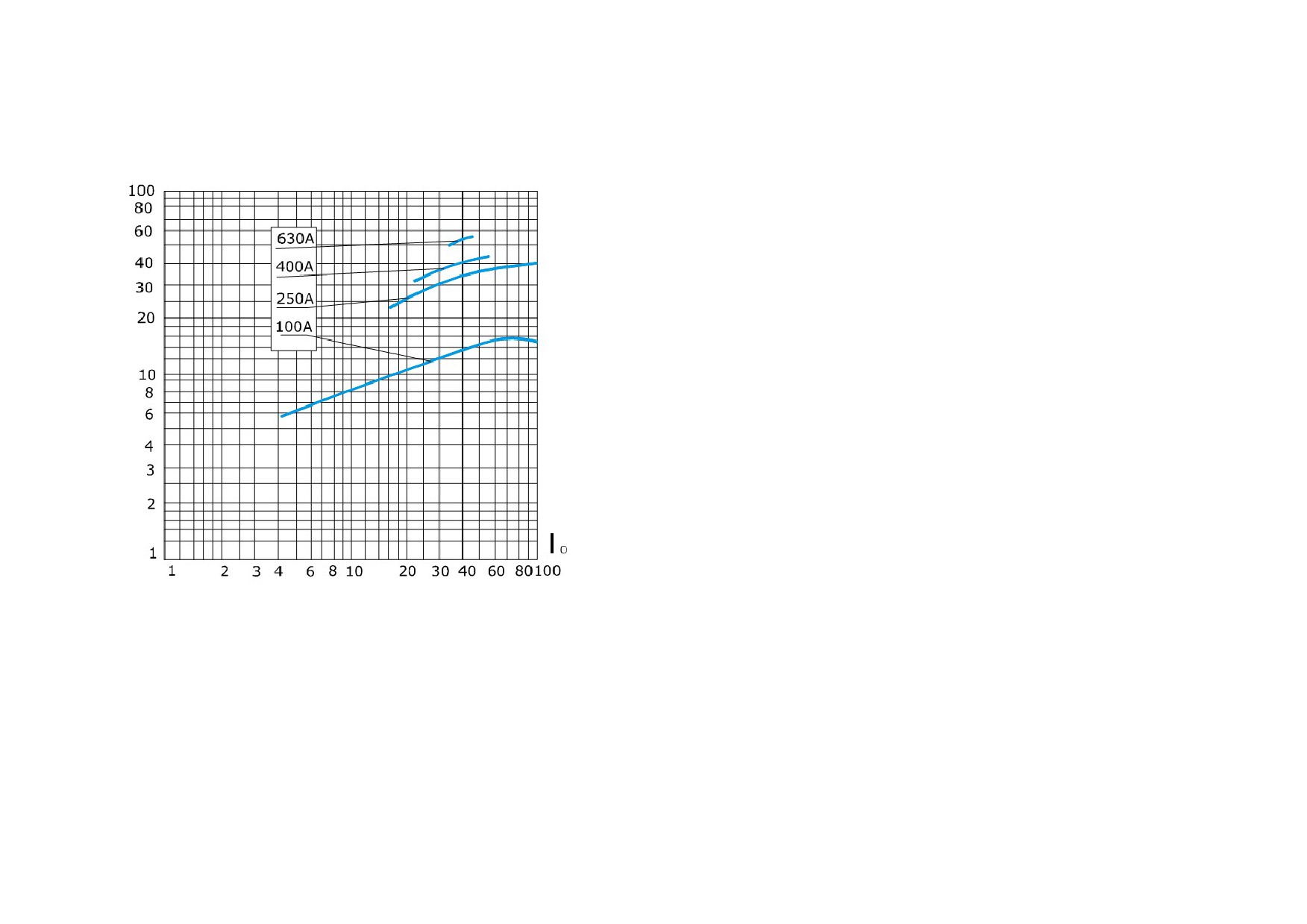

Характеристики пропускаемого тока

размещения по ГОСТ 15150;

в) номинальное напряжение, В;

I_n

г) род тока;

д) номинальный ток, А;

е) обозначение технических условий;

ж) знак обращения на рынке

1.7.2 Держатель плавкой вставки имеет маркировку с указанием:

а) товарного знака предприятия-изготовителя;

б) номинального тока, А;

в) номинального напряжения В;

г) род тока;

1.7.3 Рукоятка съема для смены плавких вставок имеет маркировку предельного

рабочего напряжения.

1.8 Упаковка

1.8.1 Консервация и упаковка предохранителей по ГОСТ 23216.

1.8.2 Упаковка предохранителей должна производится для условий хранения и

транспортирования и допустимых сроков сохраняемости указанных в разделе 4

«Транспортирование и хранение».

1.8.3 Сочетание видов и вариантов транспортной тары с типами внутренней упа-

ковки по ГОСТ 23216.

1.8.4 Предохранители, плавкие вставки и держатели плавких вставок уклады-

ваются по одному или несколько штук в пачку из картона коробочного по ГОСТ 7933

или картона гофрированного по ГОСТ 7376 с применением вспомогательных упако-

вочных средств: решеток , амортизаторов, прокладок и т.д., обеспечивающих их

сохранность при транспортировании и исключения возможности свободного пере-

мещения.

На пачке должна быть наклеена этикетка, содержащая следующие данные:

а) товарный знак предприятия-изготовителя;

б) наименование и адрес изготовителя;

в) тип предохранителя;

Рис. 4А Предохранители ПН2

д) номинальное напряжение и номинальная частота;

Номинальное напряжение 380 В переменного тока

е) обозначение технических условий

In - ток пропускаемый предохранителем, кА

ж) знак обращения на рынке;

Iо - ток отключения, кА

и) количество предохранителей;

к) штамп ОТК;

л) подпись упаковщика и дата упаковки.

Допускается поставлять аппараты в индивидуальной (внутренней) упаковке при

условии дополнительной защиты от механических повреждений, атмосферных

осадков и агрессивных сред, обеспечивающей сохраняемость предохранителей в

соответствии с требованиями настоящих технических условий.

Допускается транспортирование без транспортной тары, например в контейнерах

и крытых транспортных средствах при условии обеспечения защиты изделий от

повреждений.

Этикетка кроме данных, указанных в п.1.8.4, должна содержать манипуляцион-

ные знаки: «Верх. Не катить», «Хрупкое. Осторожно», «Беречь от влаги».

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.8.5 Внутренняя (индивидуальная) упаковка и транспортная тара изготавливаются

Продолжение приложения А

по чертежам предприятия - изготовителя.

1.8.6 В каждый ящик или контейнер должен быть вложен упаковочный лист с ука-

занием:

а) товарного знака предприятия - изготовителя;

б) типа предохранителя;

в) количества изделий в штуках;

г) даты выпуска;

д) подписи упаковщика;

е) отметки ОТК.

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Возможность работы предохранителей в условиях, отличных от указанных в

настоящем руководстве по эксплуатации, технические характеристики предохраните-

лей и мероприятия, которые должны выполняться при их эксплуатации в этих услови-

ях, согласовываются между предприятием-изготовителем и потребителем.

2.2 Предохранители - невосстанавливаемые изделия.

2.3 Подготовка предохранителей к использованию

2.3.1 Перед установкой предохранителя необходимо проверить:

1) соответствие типоисполнение предохранителя его назначению;

2) отсутствие повреждений;

2.3.2 Запрещается при монтаже переделывать предохранители.

2.3.3 Основание, к которому крепится предохранитель, необходимо выровнять так,

чтобы при затягивании болтов крепления не возникали напряжения изгиба в деталях и

узлах.

2.3.4 Контактные выводы не должны испытывать механических и электродинамиче-

ских нагрузок от подводящих шин. Шины должны быть расположены в одной плоскости

с контактными выводами.

2.3.5 Поверхности соприкосновения подводящих шин, кабельных наконечников и

контактных выводов должны быть зачищены и перед присоединением смазаны смаз-

кой ЦИАТИМ-221 ГОСТ 9433.

2.3.6 Металлические части предохранителей, подвергающиеся воздействию кли-

матических факторов внешней среды, должны быть защищены от коррозии по ГОСТ

9.303.

2.3.7 Монтаж предохранителя в комплектном устройстве и присоединение к нему

внешних проводников должны производится без применения специального инстру-

мента.

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рис. 3А Предохранители ПН2

3.1 Техническое обслуживание и профилактические работы следует проводить при

снятом напряжении.

Номинальное напряжение 220 В постоянного тока

3.2 При нормальных условиях эксплуатации осмотр предохранителей следует про-

То - время отключения, с

изводить один раз в год.

Iо - ток отключения, кА

При осмотре производится:

- удаление пыли и грязи;

- проверка отсутствие трещин на корпусе и отсутствие утечки наполнителя;

- проверка надежность присоединения подводящих проводников;

- проверка надежности контакта между основанием и плавкой вставкой;

- обтирка поверхности изоляционных деталей;

- зачистка (при необходимости) и подтяжка крепежа контактных соединений.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение приложения А

3.3 Меры безопасности

3.3.1 Монтаж и эксплуатация предохранителей должна соответствовать требо-

ваниям ГОСТ 12.2.007.0, ГОСТ 12.2.007.6, «Правил устройства электроустановок»

(ПУЭ) и обеспечивать условия эксплуатации, установленные «Правилами техниче-

ской эксплуатации электроустановок потребителей» и

«Правилами техники без-

опасности при эксплуатации электроустановок потребителей».

3.3.2 В процессе эксплуатации должны выполнятся требования пожарной без-

опасности согласно ГОСТ 12.1.004.

3.3.3 Все монтажные и профилактические работы следует проводить при снятом

напряжении.

3.3.4 Нельзя смазывать токоведущие детали смазкой, температура вспышки (за-

горания) которой менее 200 ^оС.

3.3.5 Запрещается при эксплуатации аппаратов касаться руками зажимов и не-

изолированных токоведущих проводников.

4 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4.1 Гарантийный срок эксплуатации 2 года со дня ввода предохранителей в экс-

плуатацию.

4.2 Гарантийный срок эксплуатации предохранителей, поставляемых на экспорт

- 12 мес. со дня ввода в эксплуатацию, но не более 24 мес с момента проследова-

ния их через государственную границу.

5 УТИЛИЗАЦИЯ

5.1 По истечении установленного срока службы с предприятия-изготовителя

снимается ответственность за дальнейшую безопасную эксплуатацию предохрани-

телей.

5.2 По истечении срока эксплуатации предохранители следует утилизировать по

правилам, действующим в регионе, в котором расположена эксплуатирующая орга-

низация.

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1 Условия транспортирования и хранения предохранителей и допустимые сро-

ки сохраняемости до ввода в эксплуатацию должны соответствовать указанным в

таблице 8.

6.2. Транспортирование предохранителей разрешается любым видом транспор-

та при соблюдении правил, норм и требований, действующих на данных видах

транспорта.

6.3 При транспортировании и хранении необходимо обеспечить защиту от дей-

ствия влаги и солнечного излучения.

Рис. 2А Предохранители ПН2

Номинальное напряжение 380 В переменного тока

Тот - время отключения, с

Iо - ток отключения, кА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Таблица 8

Приложение А

Время - токовые характеристики предохранителей

Обозначение условий

Обозначе-

Допусти-

транспортирования в

ние

мый

Виды

части воздействия

условий

срок сохра-

поставок

Механиче-

Климатиче-

хранения

няемости в

ских фак-

ских факто-

по ГОСТ

упаковке

торов по

ров по ГОСТ

15150

поставщи-

ГОСТ

15150

ка, лет

23216

Внутри страны

и страны СНГ

(кроме районов

Крайнего Севе-

5(ОЖ4)

2(С)

ра и труднодо-

ступных районов

по ГОСТ 15846

Внутри страны

и страны СНГ,

районы Крайне-

го Севера и

5(ОЖ4)

2(С)

труднодоступ-

ные районы по

ГОСТ 15846

Экспортные в

районы с уме-

ренным клима-

5(ОЖ4)

2(С)

том

Экспортные в

районы с тропи-

ческим клима-

6 (ОЖ2)

2(Ж3)

том

6.4 Если требуемые условия транспортирования и хранения и допустимые

сроки сохраняемости отличаются от указанных в таблице 8, то эти условия и

сроки должны удовлетворять требованиям, установленным ГОСТ 23216, при

этом допустимый срок сохраняемости не должен быть более 3 лет.

Рис. 1А Предохранители ПН2

Номинальное напряжение 380 В переменного тока

Тп - преддуговое время, с

Iо - ток отключения, кА

///////////////////////////////////////
