ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ ГРАНИТ-4Л. Руководство по эксплуатации (2005 год)

Комплектность поставки прибора:

Код

Наименование и условное обозначение

Кол-во

САПО.425 519.016

ППКОП "ГРАНИТ 4 Л"

1

САПО.641 000 001

Скважина электронного ключа (порт Touch memory)

1

Электронный ключ DS1990A

3

САПО.426477.034

Модуль модема автодозвона (опционально)

1

Кабель для подключения модуля модема автодозвона к

САПО.685621.034

1

“Гранит-4 Л” (опционально)

САПО.687281.070

Модуль модема GSM (опционально)

1

САПО.685621.031

Кабель для подключения GSM-терминала (опционально)

1

GSM-терминал Siemens TC35i с антенной(опционально)

1

САПО.425519.016-02 РЭ

Руководство по эксплуатации

1

2

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При установке и эксплуатации прибора следует руководствоваться положениями "Правил техни-

ки безопасности при эксплуатации электроустановок потребителей" и "Правил эксплуатации элек-

троустановок потребителей".

К работам по монтажу, установке, проверке, обслуживанию прибора должны допускаться лица,

имеющие квалификационную группу по ТБ не ниже III на напряжение до 1000 В.

Запрещается использование предохранителей, не соответствующих номиналу.

Все монтажные работы и работы, связанные с устранением неисправностей, должны прово-

диться только после отключения прибора от сети питания.

При работе с прибором следует иметь в виду, что клеммы "220" платы сетевого фильтра нахо-

дятся под напряжением 220 В и являются опасными. При использовании сетевых световых и звуко-

вых оповещателей под напряжением 220 В могут также находиться клеммы "ЛАМП1", "ЛАМП2",

"ЗВ1", "ЗВ2".

3

ТЕХНИЧЕСКИЕ ДАННЫЕ

Прибор имеет три основных режима работы:

- режим снятия с охраны;

- режим охраны;

- режим тревоги.

«Гранит-4Л» может выдавать 9 видов извещений:

«Норма» - передается замкнутым состоянием контактов реле ПЦН;

«Тревога» - при срабатывании извещателя в охранном ШС;

«Внимание» - при срабатывании одного извещателя в пожарном ШС;

«Пожар» - при срабатывании двух извещателей в пожарном ШС;

«Неисправность» - при коротком замыкании или обрыве пожарного ШС;

«Сеть» - при наличии напряжения в сети;

«Резерв» - при переходе прибора на питание от аккумулятора;

«Разряд» - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;

«Вскрытие» - при попытке снять крышку прибора.

По каналам городской телефонной сети или сотовых операторов GSM на ПЦН передаются

следующие виды извещений:

«Постановка» - ШС прибора поставлен на охрану.

«Снятие» - ШС прибора снят с охраны.

«Тревога» - В охранном ШС прибора сработал извещатель.

«Пожар» - В пожарном ШС прибора сработал пожарный извещатель.

«Неисправность» - Неработоспособен пожарный ШС прибора.

«Выключение сети» - Напряжение сети питания 220В отсутствует.

«Включение сети» - Восстановление напряжения сети питания 220В.

«Разряд АБ» - Отключение аккумулятора от клемм прибора или глубокий разряд аккумулятора.

«АБ в норме» - Восстановление аккумулятора.

«Я жив» - Передается через программируемый интервал времени (от 12 мин. до 24 ч.)

Индикаторы состояния ШС отображают следующие режимы:

- ШС снят с охраны - индикатор не горит;

- нормальное состояние ШС - индикатор горит зеленым;

- нарушение охранного ШС - индикатор мигает зеленым;

- неисправность (обрыв или короткое замыкание) пожарного ШС, индикатор мигает зеленым;

- срабатывание одного пожарного извещателя, включенного в пожарный ШС - индикатор мигает

красным;

- срабатывание второго пожарного извещателя, включенного в пожарный ШС - индикатор горит

красным;

- ожидание прибором квитанции от центрального пульта после передачи информации - индикаторы

на фоне состояния ШС кратковременно вспыхивают желтым.

Индикатор "Сеть" непрерывным зеленым свечением указывает на питание прибора от сети.

Индикатор "Резерв" непрерывным свечением указывает на то, что к прибору подключена резерв-

ная аккумуляторная батарея и она исправна. Отсутствие свечения указывает на отсутствие аккумуля-

тора (либо о перегорании предохранителя FU1). Прерывистое свечение этого индикатора сигнализи-

рует о том, что аккумулятор разряжен и прибор находится в режиме снятия с охраны.

Кроме того, прерывистое свечение индикатора "Сеть" сигнализирует о внутренней неисправности

прибора, либо о неверно заданных установках переключателей SA2, либо о неверной информации в

энергонезависимой памяти прибора.

Индикаторы "1", "4" используются также в режиме программирования прибора.

К прибору могут быть подключены звуковые и световые оповещатели либо другие исполнитель-

ные устройства:

- с номинальным рабочим напряжением 12В и током потребления до 2А;

- с током потребления до 1А при питании от источника постоянного напряжения до 30В или

мощностью 60 ВА при питании от сети 220В

(коммутируются контактами реле: "ЗВ" клеммы-6,7,

"ОПВ" клеммы-2,3,4, "ЛАМП" клеммы-8,9).

Внимание! Работа прибора с внешними нагрузками по линии +АКК (12В) допускается при нали-

чии аккумуляторной батареи. При этом суммарный ток от батареи не должен превышать 5А. Для

правильного распознавания прибором отсутствия аккумулятора емкостные внешние нагрузки (на-

пример, пьезосирены) необходимо подключать через диод.

Контакты реле "ЗВ" внешнего звукового оповещателя работают следующим образом:

Режим

Состояние контактов

"Тревога", "Неисправность"

Включается на 3 мин.

"Внимание", "Пожар"

Перекл. частотой 1Гц 3 мин.

Попытка снятия прибора с охраны незапрограммированным

Включается на 10 с

ключом

Подтверждение постановки на охрану

Включение один раз на 1 с

Подтверждение снятия с охраны

Включение два раза на 1 с

Снятие режима "Тревоги"

Включение три раза на 1 с

Подтверждение в режимах программирования

Включение один раз на 1 с

Контакты реле "ЛАМП" внешнего светового оповещателя работают следующим образом:

Режим

Состояние контактов светового оповещателя

Прибор снят с охраны

Выключен

Прибор на охране, ШС исправны

Включен

Прибор на охране, ШС неисправны

Переключается с частотой 1Гц

Передача информации о постановке

Выключается на 0,25 с с периодом 2 с

Технические характеристики

Информационная ёмкость (кол-во шлейфов)

4

Информативность (кол-во видов извещений)

9

Время доставки тревожных сообщений

15-30 с

Время занятия канала связи

5-7 с

Напряжение на входе ШС при номинальном сопротивлении шлейфа

19±2 В

Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более

1,5 мА

Ток потребления по выходу «12В» для питания извещателей, не более

150 мА

Регистрируются нарушения пожарного шлейфа длительностью, более

350 мс

Не регистрируются нарушения пожарного шлейфа длительностью, менее

250 мс

Регистрируются нарушения охранного шлейфа длительностью, более

70 мс

Не регистрируются нарушения охранного шлейфа длительностью, менее

50 мс

Диапазон рабочих температур

+5…+45 °С

Относительная влажность воздуха при +40°С, не более

93%

Мощность, потребляемая от сети, не более

10 ВА

Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних

250 мА

потребителей), не более

Средний ток потребления от аккумулятора в режиме тревоги, не более

300 мА

Максимальный ток потребления от аккумулятора в режиме передачи сообщений,

500 мА

не более

Масса без аккумулятора, не более

2 кг

Габаритные размеры

210х285х80 мм

Срок службы, не менее

10 лет

Емкость памяти кодов ключей Touch Memory - 15 штук. Используются следующие типы ключей:

ключ переноса данных и ключ охраны. Идентификация электронных ключей осуществляется путем

считывания их кодов в момент касания порта Touch Memory.

При наличии пожарных ШС в приборе предусмотрено выключение пожарных извещателей, пи-

тающихся как по выходу прибора "12 В", так и по шлейфу, при переходе прибора в режим снятия с

охраны, либо кратковременное выключение при наличии круглосуточных ШС, при следующей поста-

новке на охрану.

Прибор обеспечивает отдельный выход для питания датчиков

12 В с током не более 150 мА.

Цепь имеет защиту от короткого замыкания.

Электропитание прибора осуществляется от сети переменного тока

50 Гц с напряжением

187...242 В или встроенного аккумулятора 4Ач. Работа прибора без аккумулятора не допускается.

При питании прибора от сети осуществляется подзарядка аккумулятора.

Для предотвращения преждевременного выхода аккумулятора из строя в приборе обеспечивает-

ся его автоматическое отключение при разряде до уровня (10,5±0,4)В.

Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны не менее 40

000 ч.

4

КОНСТРУКЦИЯ ПРИБОРА

Конструкция прибора предусматривает его использование в настенном положении.

Прибор состоит из крышки, корпуса и размещенных в нем печатной платы, сетевого трансформа-

тора, модуля модема автодозвона (далее МАД) и/или модуля модема GSM с GSM-терминалом и ан-

тенной.

Внутри корпуса прибора предусмотрен отсек для размещения аккумуляторной батареи.

В корпусе прибора предусмотрены отверстия для ввода соединительных линий.

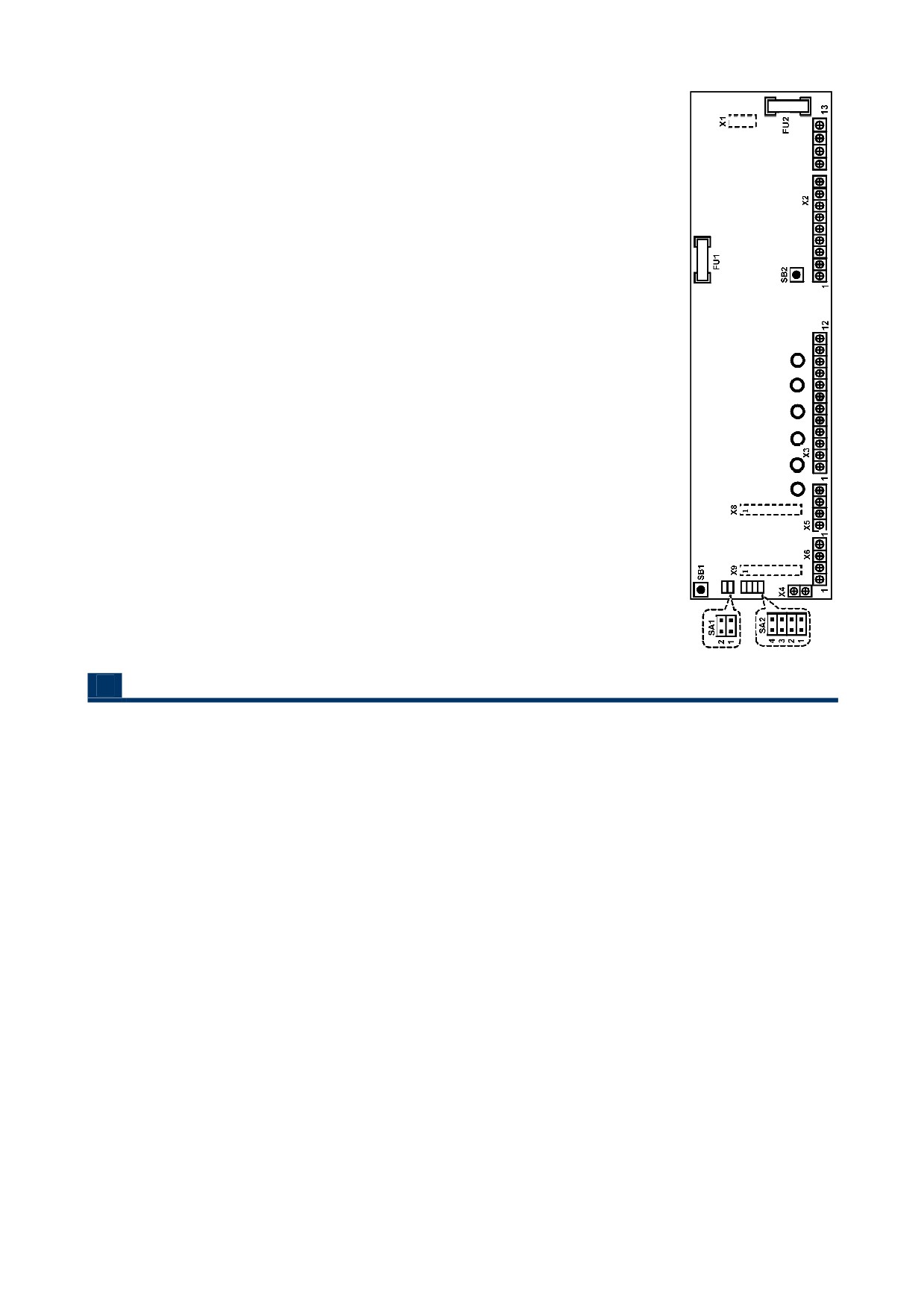

На печатной плате прибора расположены следующие клеммные колодки:

- Х2 для подключения к прибору сети и оповещателей;

- Х3 для подключения ШС, линий реле ПЦН, порта Touch Memory;

- Х4 - выход тампера;

- Х5, Х6 для подключения дополнительных устройств.

На печатной плате прибора также расположены два разъема Х8, Х9 для

подключения дополнительных модулей расширения. Для правильного присое-

динения модулей расширения разъемы X8, X9 имеют ключ (пропущенный вы-

вод).

Предусмотрен выключатель ТАМПЕР (SB1), блокирующий работу прибора

при вскрытии корпуса.

Там же расположены предохранители в цепях сети (FU2 2A) и аккумулято-

ра (FU1 10A). Запрещается использовать предохранители других номиналов.

Внимание! На печатной плате прибора в районе расположения сетевого

предохранителя присутствует высокое напряжение.

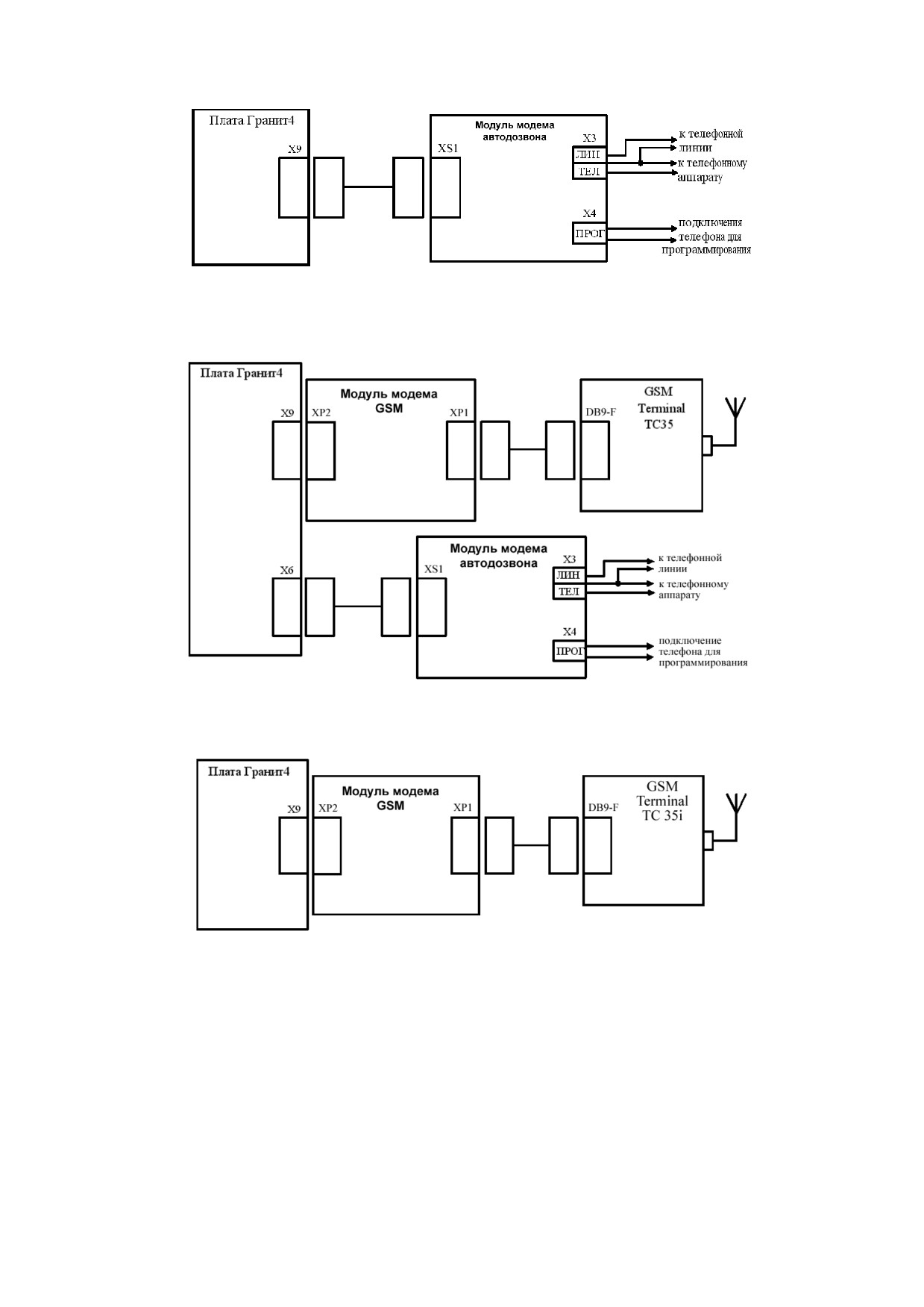

К разъему Х9 подключается модуль модема GSM. На печатной плате мо-

дуля модема GSM расположен 10-контактный разъем для подключения кабеля

GSM-терминала.

К клеммной колодке X6 подключается модуль МАД. На печатной плате

модуля МАД расположена 3-контактная клеммная колодка для подключения

модуля к телефонной линии (ЛИН) и для подключения телефонного аппарата

(ТЕЛ).

На лицевую панель прибора выведены светодиодные индикаторы "1"…"4",

"Сеть", "Резерв" и кнопка "Управление" (SB2).

Для выбора между рабочим режимом и режимом программирования

предназначены переключатели (перемычки), SA2, установленные на печатной

плате прибора. Включение переключателя соответствует замыканию пере-

мычки.

5

ПОРЯДОК УСТАНОВКИ

Перед началом работы внимательно изучите настоящее "Руководство".

Установите прибор на охраняемом объекте в защищенном от воздействия атмосферных осад-

ков, механических повреждений и доступа посторонних лиц месте.

Установите порт Touch Memory в удобном для Вас месте в соответствии с выбранной тактикой

применения прибора. Если планируется частое пользование кнопкой "Управление", то располагать

его необходимо в удобном для персонала месте. Проверьте наличие установленного в соответст-

вующий разъем модуля МАД и/или модуля модема GSM, GSM-терминала и антенны.

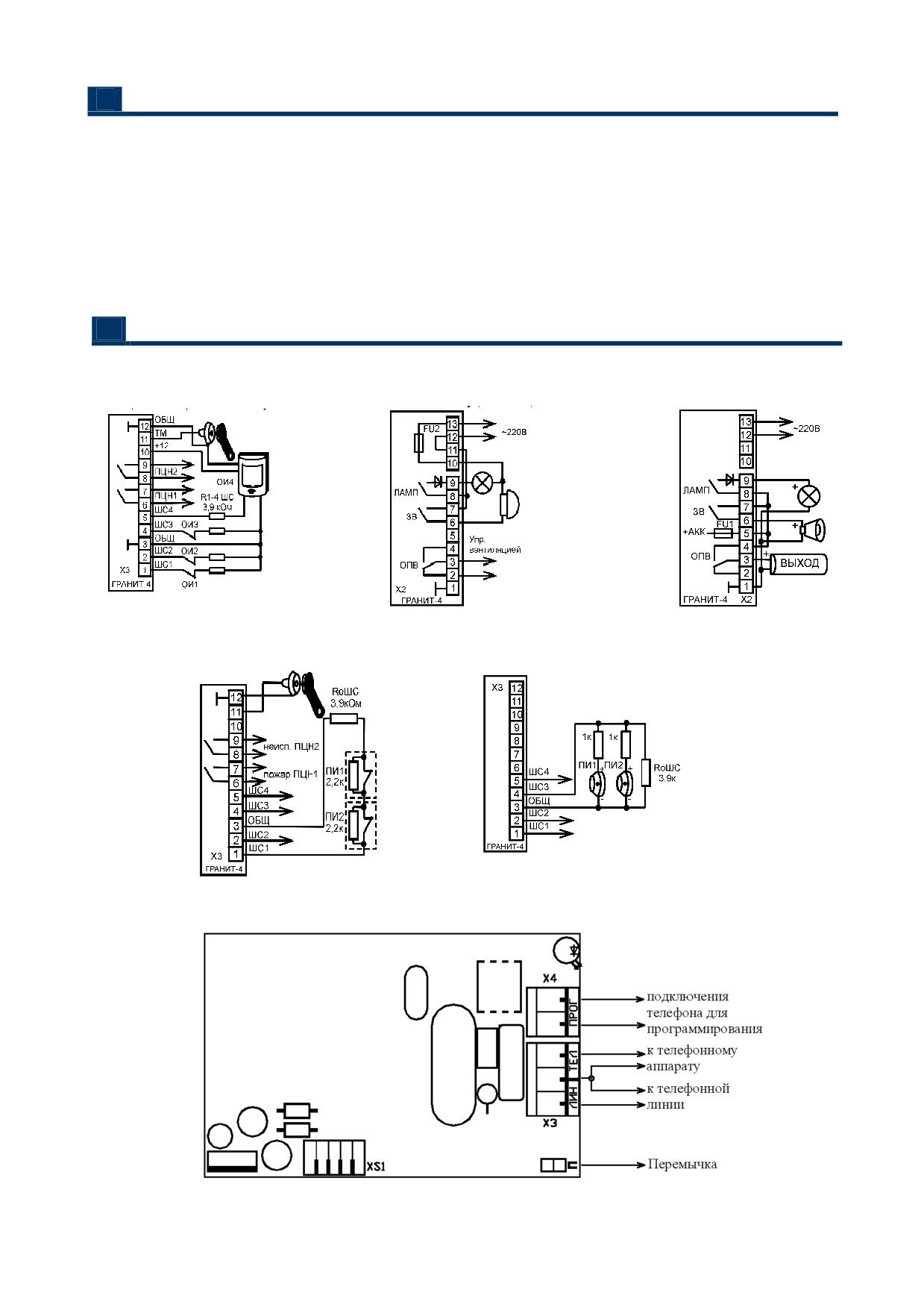

Произведите монтаж всех линий, соединяющих прибор с извещателями, световыми и звуковыми

оповещателями, средствами пожарной автоматики, телефонной линией, телефонным аппаратом (ес-

ли это необходимо), портом Touch memory в соответствии с электрической схемой соединений.

Перед началом работы прибор необходимо запрограммировать.

Перед этим для каждого ШС необходимо определить его тип, возможность снятия/постановки

ключом (круглосуточный или нет), а также номер реле ПЦН, на который будут подаваться извещения

о нарушении ШС. Кроме того, надо определить общие параметры для всего прибора: возможность

снятия/постановки кнопкой "Управление", звуковое подтверждение снятия/постановки, интервал пе-

редачи на центральный пульт сигнала "я жив", количество электронных ключей.

На основании выбранных параметров на центральном пульте средствами АРМ “Лавина” созда-

ется и записывается в электронный ключ переноса данных информация о параметрах каждого ШС,

общих параметрах прибора, а также список зарегистрированных для данного прибора ключей охраны.

Чтобы запрограммировать прибор, надо ввести в него информацию из ключа переноса данных.

В настоящее время ключ переноса данных вмещает информацию только для одного прибора. Элек-

тронный ключ переноса данных способен сохранять записанную в него информацию в течение не-

скольких лет.

В комплекте с объектовым прибором поставляются незапрограммированные электронные ключи

охраны, помеченные "О". Ключ переноса данных DS1993L поставляется с оборудованием централь-

ного пульта.

При необходимости Вы можете зарегистрировать дополнительные ключи охраны на цен-

тральном пульте и, с помощью ключа переноса данных, обновить память прибора. Коды запро-

граммированных ключей сохраняются в энергонезависимой памяти прибора.

Чтобы ввести в прибор информацию из ключа переноса данных, надо задать режим

SA2

программирования прибора установкой переключателей SA2 в указанное на рисунке по-

ложение. После каждой манипуляции с переключателями SA2 необходимо обязательно

перезапускать прибор, чтобы было считано их новое состояние. Перезапуск прибора мож-

но осуществить либо сняв все питание, либо трехкратным нажатием кнопки "Управление"

в режиме снятия с охраны.

Режим программирования сопровождается "перемигиванием" красным/зеленым встроенных

индикаторов "1" и "4". Коснитесь ключом переноса данных порта Touch memory. Успешная загрузка

установок в память прибора подтверждается зеленым свечением индикаторов "1", "4" и включением

на короткое время звукового сигнала.

Прибор поставляется предприятием-изготовителем в следующей конфигурации:

ШС1, ШС2 и ШС3 - охранные, ШС4 - круглосуточный пожарный. Извещения о нарушении охран-

ных ШС и неисправности пожарного ШС выдаются на контакты реле «ПЦН2». Извещение о пожаре

выдается на контакты реле «ПЦН1». Снятие/постановка прибора кнопкой "Управление" разрешены,

звуковое подтверждение снятия/постановки выключено, передача по радиоканалу и/или каналу ГТС

на центральный пульт сигнала "я жив" выключена.

SA2

После завершения программирования установите рабочий режим прибора переклю-

чателями SA2, как показано на рисунке.

Выключите питание прибора.

5.1. Настройка модулей модемов

Объектовый прибор в системе «Лавина» может быть сконфигурирован в трех вариантах испол-

нения:

1) один модуль МАД (рис. 7),

2) один модуль модема GSM и один модуль МАД (рис. 8),

3) один модуль модема GSM (рис. 9).

При использовании на объекте модуля модема GSM вместе с модулем МАД необходимо

^SA1 установить приоритеты их работы (т.е. какой из модулей модемов будет первым передавать

пакет данных на ПЦН) переключателем SA1.1:

· SA1.1 разомкнут - приоритетен модуль модема GSM

SA1

· SA1.1 замкнут - приоритетен модуль МАД

Внимание: Если на объекте один модуль модема, то необходимо установить приоритет

этого модуля модема (либо GSM, либо автодозвон).

Модуль модема с более высоким приоритетом передает сообщения на ПЦН первым. В случае,

если он не передал сообщение в течение 4 минут, то передачу начинает модуль модема с меньшим

приоритетом.

Внимание! Прием данных на ПЦН, оборудованном модулями модема GSM, возможен от объек-

тов и модулем модема GSM, и модулем МАД. Прием данных на ПЦН, оборудованном только модуля-

ми МАД возможен от объектов с модулем МАД, а также от объектов с модулем модема GSM версии

1.9 и старше.

НАСТРОЙКА МОДУЛЯ МАД

В память модуля МАД можно ввести до трёх номеров телефонов ПЦН. Могут быть указаны как

телефоны ГТС, так и телефоны сотовых операторов GSM. Программирование модуля МАД прово-

дится с помощью вспомогательного телефонного аппарата в следующей последовательности:

a) подключить телефонный аппарат (обладающий возможностью импульсного набора номера)

к клеммной колодке "ПРОГ".

b) подать питание на прибор.

c) замкнуть перемычку "П" на плате модуля, после чего светодиод начнет мигать, что будет

свидетельствовать о переходе в режим программирования.

d) программирование выполняется с помощью клавиатуры телефонного аппарата согласно

таблице программирования. Трубку телефона необходимо снять, после чего индикатор

должен погаснуть.

Для изменения значения опции необходимо последовательно набрать на клавиатуре телефон-

ного аппарата сначала код соответствующей опции, подождать пока светодиод двукратно вспыхнет,

затем набрать код значения согласно таблице программирования.

После набора кода значения необходимо проконтролировать появление двукратного вспыхива-

ния светодиода, после чего необходимо повторно ввести код значения. Если светодиод будет светит-

ся в течение 2-х секунд, то повторный код значения не соответствует первоначально введенному ко-

ду. В этом случае необходимо повторить программирование кода значения данной опции. Если код

значения соответствует, то светодиод четырехкратно вспыхнет.

После четырехкратного вспыхивания светодиода модуль МАД будет готов к установке следую-

щей опции. При программировании очередного номера телефона (либо номера объекта) после на-

бора кода опции (например, "071") необходимо осуществить набор цифр этого номера. По окончании

набора номера необходимо нажать не более чем на 1 секунду на рычаг сброса телефонного аппарата

(желательно использовать кнопку “flash”) и проконтролировать двукратное вспыхивание светодиода.

После чего необходимо повторить набор номера. Если номер набран верно, светодиод четырехкрат-

но вспыхнет. Если номер набран не верно, светодиод вспыхнет на продолжительное время (2 секун-

ды).

Подробные примеры программирования описаны в приложении А.

После окончания программирования перемычку “П” необходимо разомкнуть для перехода моду-

ля МАД в нормальный режим работы.

Таблица программирования МАД с помощью вспомогательного телефонного аппарата.

Код

Значение по

Опция (команда)

Значение

Код значения

опции

умолчанию

номер первого телефона (не более 15

Ввод номера первого

номер первого телефона

цифр)

нет

телефона

071

номер не используется

рычаг сброса(“flash”)

номер второго телефона (не более 15

Ввод номера второго

номер второго телефона

цифр)

нет

телефона

072

номер не используется

рычаг сброса(“flash”)

номер третьего телефо-

номер третьего телефона

Ввод номера третьего

на

(не более 15 цифр)

нет

телефона

073

номер не используется

рычаг сброса(“flash”)

префикс есть

префикс первого телефона

Ввод префикса первого

074

нет

телефона

префикса нет

рычаг сброса(“flash”)

префикс есть

префикс второго телефона

Ввод префикса второго

075

нет

телефона

рычаг сброса

префикса нет

(“flash”)

префикс есть

префикс третьего телефона

Ввод префикса третьего

076

нет

телефона

рычаг сброса

префикса нет

(“flash”)

Ввод номера модема*

077

номер модема

1…30000

нет

объектового прибора

импульсный

1

Ввод режима набора

078

импульсный

номера

тоновый

2

пауза

1

Выбор между паузой или

ожидание

ожиданием

079

ответа стан-

ответа станции

ожидание ответа станции

2

ции

Ввод времени

070

время паузы

1-10

3 секунды

паузы, с

установка настроек по

умолчанию и удаление

088

всех телефонных

номеров

* - Номер модема должен совпадать с номером модема записанного в карточке объекта на ПЦН.

НАСТРОЙКА МОДУЛЯ МОДЕМА GSM

Необходимо подготовить SIM-карту. SIM-карта не должна быть заблокирована PIN-кодом и

должна иметь положительный баланс. Воспользовавшись обычным телефоном стандарта GSM, за-

пишите в расположенные на SIM-карте ячейки телефонной книги следующую информацию (здесь но-

мера телефонов следует вводить в формате «8ХХХХХХХХХХ»).

Номер ячейки

Поле номера ячейки

Описание

памяти

1

8ХХХХХХХХХХ

Номер 1-го GSM-терминала центрального пульта

2

8ХХХХХХХХХХ

Номер 2-го GSM-терминала центрального пульта

3

8ХХХХХХХХХХ

Номер ГТС модуля МАД ПЦН

5

ХХХХХ

Номер объекта (объектового модуля МАД) (от 1 до 30000)

7

8ХХХХХХХХХХ

Номер GSM-телефона для всех SMS-уведомлений

8

8ХХХХХХХХХХ

Номер GSM-телефона для тревожных SMS-уведомлений

Остальные ячейки SIM-карты следует оставить пустыми.

При наличии в составе оборудования ПЦН GSM-терминалов следует прописать 1-ю и 2-ю ячей-

ки. При наличии в составе оборудования ПЦН модуля МАД следует прописать 3-ю и 5-ю ячейки. При

необходимости оправлять абонентам SMS-уведомления о передаче на центральный пульт любой,

и/или только тревожной информации следует прописать 7-ю и 8-ю ячейки соответственно.

Примеры SMS-уведомлений приведены в приложении B. Поскольку отправление SMS-

уведомления имеет вспомогательный характер, получение его абонентом не контролируется.

Примечание. Номера обьектовых телефонов в компьютерной программе ПЦН следует вводить в

формате «7хххххххххх» без «+».

GSM-терминалы объектового прибора работают только с исходящими звонками.

Рекомендуется с помощью того же сотового телефона осуществить пробный звонок по номеру

из первой ячейки. После установления соединения Вы должны услышать характерный короткий двух-

тональный сигнал, сформированный аппаратурой центрального пульта системы «Гранит GSM» или

«Лавина». Прекратите соединение. Аналогично осуществите пробный звонок по номеру из второй

(третьей) ячейки.

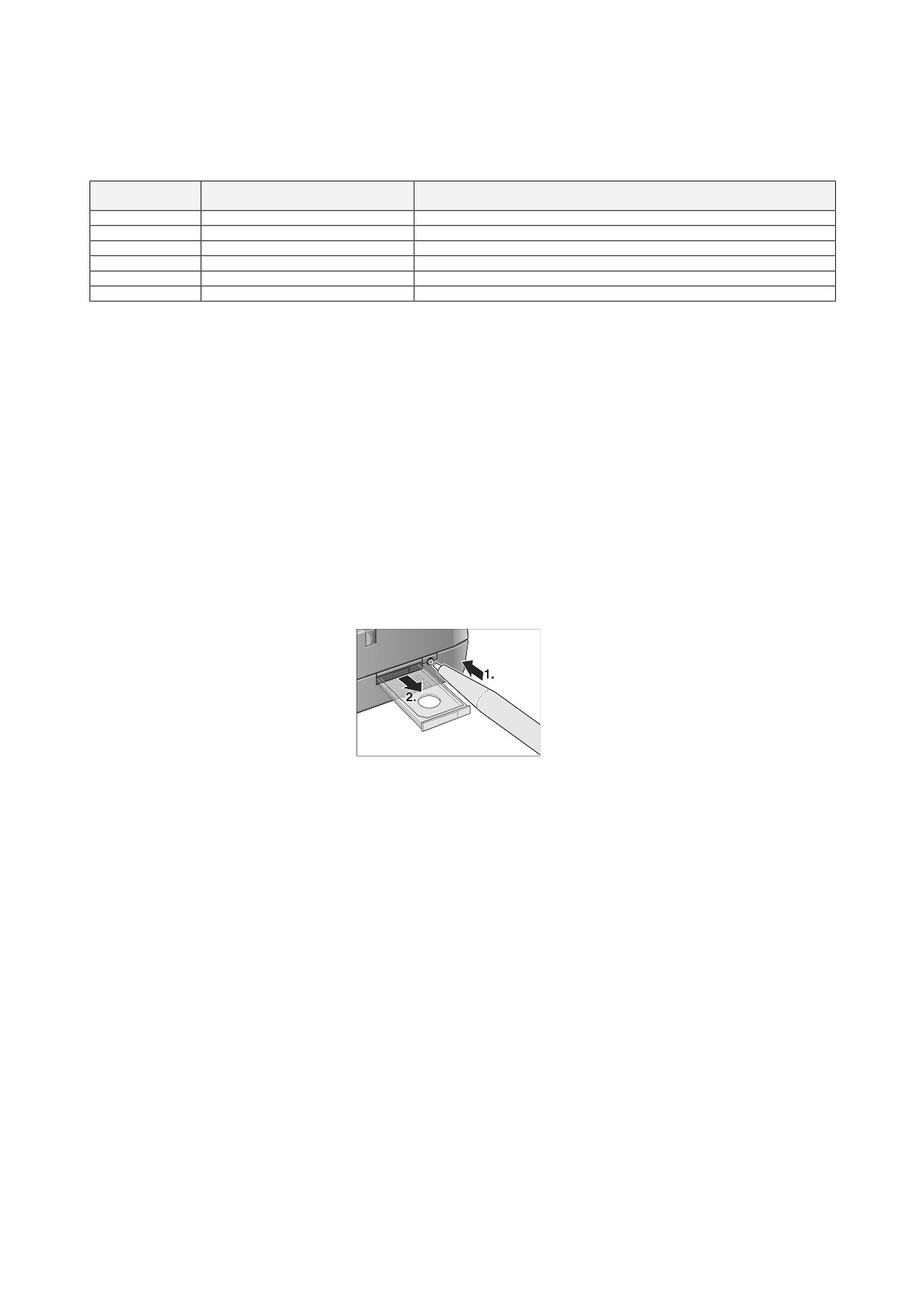

При выключенном питании извлечь GSM-терминал и открыть держатель SIM-карты: (1) нажать на

кнопку, (2) вытащить держатель, (3) вставить в держатель SIM-карту с прописанным номером теле-

фона центрального модема и установить держатель в GSM-терминал.

Подключение SIM-карты

После включения прибора светодиод GSM-терминала быстро мигает несколько секунд, пока

терминал не найдет сеть GSM. После нахождения сети светодиод мигает с большим интервалом,

показывая готовность к работе. Если светодиод продолжает быстро мигать, возможна одна из сле-

дующих причин: не вставлена SIM-карта, SIM-карта заблокирована PIN-кодом или сеть GSM недос-

тупна. Во время установления соединения светодиод терминала включен постоянно.

На плате модуля модема GSM, установленной в плату прибора, также имеется красный светоди-

од, предназначенный для индикации режимов работы. Через 4 секунды после подачи питания свето-

диод кратковременно гаснет, а затем остается включенным до завершения инициализации и готовно-

сти к работе GSM-терминала.

Затем следует одна серия из нескольких вспышек, количество которых определяется уровнем

сигнала. Одна вспышка свидетельствует о плохом уровне сигнала. Рекомендуется добиваться хотя

бы двух, а лучше трех или четырех вспышек, что будет соответствовать приемлемому уровню сигна-

ла. Увеличение уровня сигнала может быть достигнуто применением более эффективной антенны, а

также поиском наиболее благоприятного места расположения прибора на объекте.

В процессе работы светодиод мигает во время установления соединения с ПЦН пультом, посто-

янно включен во время передачи данных и коротко вспыхивает при получении от центрального пуль-

та квитанции.

Включите питание прибора и поставьте его на охрану. Прибор начнет передавать информацию о

постановке на охрану через GSM-терминал на центральный пульт - индикаторы

“1”...”4” будут крат-

ковременно вспыхивать желтым на фоне зеленого. В случае успешной передачи через 15-20 сек ин-

дикаторы должны перестать вспыхивать желтым и засветиться зеленым. Время передачи может воз-

расти, если канал связи будет занят. В этом случае прибор должен пытаться дозвониться по номеру

из второй ячейки, потом по номеру из первой и т.д., пока информация не будет передана.

Комплект объектового оборудования готов к работе.

8

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Наименование

Возможная причина

Способ устранения

неисправности

Проверить наличие напряжения в

Нет напряжения сети.

При подключении прибора к

сети питания 220 В.

сети не горит индикатор

Проверить и заменить предохра-

«СЕТЬ».

Неисправен предохранитель.

нитель, строго соблюдая номи-

нал “2А”.

Ослабли контакты на клеммах или

Проверить контакты и затянуть

При взятии под охрану ШС не

оборваны провода цепи 220 В.

винты или устранить обрыв.

включается световой оповеща-

Неисправен световой оповеща-

Проверить и при необходимости

тель.

тель.

заменить оповещатель.

Ослабли контакты на клеммах

Проверить контакты и затянуть

разъема или оборваны провода

Звуковой оповещатель не слы-

винты или устранить обрыв.

цепи 220 В.

шен или звучит тихо.

Неисправен звуковой оповеща-

Проверить и при необходимости

тель.

заменить оповещатель.

Подключить прибор к сети пита-

Глубокий разряд аккумулятора.

ния 220 В и выдержать его вклю-

Прибор не работает от аккуму-

ченным в течение двух суток.

лятора.

Проверить и при необходимости

Неисправен аккумулятор.

заменить аккумулятор.

В карточке объекта задать пара-

метр зоны "круглосуточная" и за-

При снятии с охраны охранных

Прибор неправильно запрограмми-

программировать прибор ключом

шлейфов отключаются кругло-

рован.

переноса данных (подробнее см.

суточные и пожарные шлейфы.

в описании программного обес-

печения).

При передаче извещения сиг-

Номер модуля автодозвона запро-

нал отображается в списке со-

граммированный в объектовом

Ввести в модуль МАД необходи-

бытий, но не выводится на

приборе не совпадает с номером

мый номер модема (см. п. 5.1).

цветном поле объекта.

модуля в карточке объекта.

На ПЦН отображаются несколь-

ко сигналов постановки (снятия)

Прибор посылает сигналы до тех

подряд с интервалом от не-

Это не является неисправностью.

пор, пока не получит квитанцию.

скольких сек. до 3 мин. Как та-

кое возможно?

Отсутствует задержка 10 с на

Выбран пожарный режим для пер-

Установите для первой зоны ох-

вход. Тревога идет сразу после

вой зоны.

ранный режим.

нарушения первой зоны.

Объектовый прибор не получа-

Почистить и сжать базу данных с

ет квитанцию с пульта и заново

помощью АРМ администратора

начинает дозваниваться.

База данных слишком большая.

(подробнее см. в описании про-

Процесс постановки затягива-

граммного обеспечения).

ется на длительное время.

9

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок гарантийных обязательств 3 года.

В течение этого срока изготовитель обязуется производить по своему усмотрению ремонт, заме-

ну либо наладку вышедшего из строя прибора бесплатно. На приборы, имеющие механические по-

вреждения или другие признаки неправильной эксплуатации, гарантийные обязательства не распро-

страняются.

Срок гарантийного обслуживания исчисляется со дня покупки либо установки прибора.

Внимание! Перед пуском в эксплуатацию прибора и после каждого ремонта необходимо прове-

рить целостность и соответствие номиналов предохранителей. Запрещается использование других

типов предохранителей, кроме указанных в КД.

10

СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ

Рис 1. Подключение

Рис 2. Подключение опо-

Рис 3. Подключение

охранных извещателей

вещателей с питанием от

лампы, сирены, таб-

и порта Touch Memory

сети и упр. вентиляцией

ло с питанием 12 В

Рис 4. Подключение пассивных

Рис 5. Подключение токопотреб-

пожарных извещателей

ляющих пожарных извещателей

Рис 6. Внешний вид платы МАД

Рис 7. Схема соединений (исполнение 1)

Рис 8. Схема соединений (исполнение 2)

Рис 9. Схема соединений (исполнение 3)

///////////////////////////////////////
