КОРРЕКТОР ОБЪЕМА ГАЗА ЕК270. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЛГТИ.407229.170 ИЭ (2018 год)





КОРРЕКТОР ОБЪЕМА ГАЗА ЕК270
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ЛГТИ.407229.170 ИЭ
Содержание
1
Описание
3
2
Установка и монтаж
4
3
Просмотр и изменение данных
4
4
Кодовые замки
5
5
Изменение параметров газа
5
6
Подстановочные значения
6
7
Список «Оператор»
7
8
Архив данных
7
9
Замена элементов питания
8
10 Питание корректора
8
11 Пломбирование корректора
9
12 Передача данных
9
13 Оптический интерфейс
10
Изм. 2, 06.06.2018
Настоящая инструкция по эксплуатации предназначена для изучения принципа действия, пра-
вил монтажа и эксплуатации корректора объема газа ЕК270 (в дальнейшем - корректор).
Примечание: ввиду совершенствования изделия “Корректор объема газа ЕК270” возможны
некоторые непринципиальные расхождения между поставляемыми изделиями и текстом
настоящей инструкции по эксплуатации.
1 Описание
1.1 Назначение и область применения
Корректор объема газа ЕК270 (в дальнейшем - корректор) предназначен для приведения объема
природного газа, прошедшего через счетчик газа, к стандартным условиям, в зависимости от:
измеренных температуры и давления газа и вычисленного коэффициента сжимаемости газа.
Область применения
- взрывозащищенные корректоры совместно с турбинными,
ротационными и диафрагменными счетчиками газа, используются в промышленных установках,
магистральных трубопроводах, в системах энергоснабжения для коммерческого учета.
Корректор является взрывозащищенным, соответствует требованиям технического регламента
Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных
средах», ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть
0. Общие требования и ГОСТ
30852.10-2002
(МЭК 60079-11:1999)
«Электрооборудование
взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i».
1.2 Технические характеристики
Корректор
- это специализированный микропроцессорный прибор с интегрированными
преобразователями давления и температуры, предназначенными для измерения параметров газа и
приведения объема газа, прошедшего через счетчик газа к стандартным условиям, с памятью для
архивации данных и ведения протокола работы, с автономным питанием.
Корректор обеспечивает работу совместно со счетчиками (преобразователями объема) газа,
имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях с
весом импульса от 0,01 м3 до 100 м3 в диапазоне частот до 8 Гц, либо со счетчиками, имеющими
размещенный в счетной голове позиционно-кодирующий механизм (энкодер).
Корректор обеспечивает измерение параметров газа:
- давления в трубопроводе
- встроенным преобразователем абсолютного
(избыточного)
давления
- температуры газа
- встроенным термопреобразователем сопротивления платиновым с
номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) по ГОСТ 6651.
Корректор обеспечивает вычисление коэффициента сжимаемости газа (К) для приведения
объема газа, прошедшего через счетчик, к стандартным условиям (Т = 293,15 К, Р = 0,101325 МПа)
по методу, соответствующему ГОСТ 30319.2-2015.
Предел допускаемой относительной погрешности во всем диапазоне рабочих температур:
- при измерении давления
±0,35%;
– при измерении температуры
±0,1%;
– при приведении объема, к стандартным условиям, в диапазоне
±0,37 %
изменения параметров газа: температуры от минус 23 до плюс 60°С
и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерения
давления, температуры и вычисления коэффициента сжимаемости,
обусловленные реализацией алгоритмов.
Корректор обеспечивает работу с преобразователем перепада (разности) давления с цифровым
выходным сигналом или с аналоговым выходным сигналом 0,5 - 4,5 В.
Предел приведенной основной погрешности при измерении перепада (разности) давления
±0,1%. Предел дополнительной температурной погрешности измерения перепада
(разности)
давления ±0,1%/10°С.
Корректор обеспечивает работу с датчиком температуры окружающей среды (определяется при
заказе).
Питание корректора осуществляется от встроенных элементов типа SAFT LS33600 в количестве
2 или 4 шт. (определяется при заказе), или от внешнего источника постоянного тока напряжением
9,0 В 10%.
Время автономной работы с двумя элементами питания, при стандартном режиме эксплуатации
- не менее 5 лет.
Максимальный потребляемый ток - не более 100 мА.
1.3 Диапазон измерения давления газа
Каждый корректор ЕК270 имеет диапазон измерения абсолютного давления, в пределах
которого он откалиброван и поверен. Для обеспечения высокой точности измерения давления
выбираются преобразователи давления, которые наиболее точно соответствуют требованиям для
реальных условиям эксплуатации по точности и диапазону измерения. Поэтому перенастройка
датчика на другой диапазон в большинстве случаев невозможна. При необходимости изменения
диапазона измерения давления корректора ЕК270 нужно обращаться в ООО
«ЭЛЬСТЕР
Газэлектроника» или специализированный сервисный центр.
Диапазоны измерения абсолютного давления:
0,8 - 2,0 бар; 1,0 - 5,0 бар; 1,5 - 7,5 бар; 2,0 - 10,0 бар; 4,0 - 20,0 бар; 22,0 - 55,0 бар; 28,0 - 70,0
бар; 28,0 - 75,0 бар.
1.4 Диапазон измеряемой температуры газа
Корректор ЕК270 имеет диапазон измеряемой температуры газа:
-23С +60С. Этот диапазон обусловлен применяемым методом вычисления коэффициента
сжимаемости газа в соответствии с ГОСТ 30319.2-2015
2 Установка и монтаж
Монтаж корректора производится в строгом соответствии с разделами рекомендаций и руко-
водств по эксплуатации на счетчики газа СГ, TRZ, RVG и корректора ЕК270, и схемой монтажа.
3 Просмотр и изменение данных
Корректор оснащен 6-ти клавишной клавиатурой.
Клавиша «Enter» служит для перехода в режим изменения и для подтверждения сделанных
изменений.
Клавиша «Esc» служит для отмены сделанных изменений и для выхода из режима изменений.
Клавиши с обозначением стрелок служат в режиме просмотра - для перемещения по структуре
меню; в режиме изменения - для изменения числовых значений.
Все измеренные и вычисленные данные, а также справочные величины отображаются на ЖК
дисплее.
Вывод на дисплей значения основных параметров измерений
1)
давление газа - нажать на любую клавишу корректора (первое нажатие просто активи-
зирует дисплей корректора), затем нажимать клавишу
до тех пор, пока в верхней строке
не появится слово «ДАВЛЕНИЕ». В пункте меню «р» приведено значение абсолютного дав-
ления в барах, которое в текущий момент используется для вычисления стандартного объёма
газа.
2)
перепад давления - нажать на любую клавишу корректора (первое нажатие просто ак-
тивизирует дисплей корректора) затем нажимать клавишу
до тех пор, пока в верхней
строке не появится слово «ДАВЛЕНИЕ». Затем нажать клавишу
до тех пор, пока не по-
явится параметр «dрТек». Этот параметр отображает значение измеренного перепада давле-
ния.
3)
температура газа - нажать на любую клавишу корректора (первое нажатие просто ак-
тивизирует дисплей корректора) затем нажимать клавишу
до тех пор, пока в верхней
строчке не появится слово «ТЕМПЕРАТ». В пункте меню «Т» приведено значение темпера-
туры, которое в текущий момент используется для вычисления стандартного объёма газа.
4)
стандартный объɺм газа - нажать на любую клавишу корректора (первое нажатие
просто активизирует дисплей корректора) затем нажимать клавишу
до тех пор, пока в
верхней строчке не появится слово «VСтандарт». В пункте меню «Vc» приведено значение
счётчика невозмущённого стандартного объёма газа. Для просмотра значения общего стан-
дартного объёма газа необходимо 3 раза нажать клавишу
(пункт меню «Vc.O»).
5)
регистра состояния корректора - нажать на любую клавишу корректора (первое
нажатие просто активизирует дисплей корректора) затем нажимать клавишу
до тех пор,
пока в верхней строчке не появится слово «Статус». Это общий регистр состояния. В нём
отображаются все сообщения тревоги и предупреждения с момента предыдущей ручной
очистки.
4 Кодовые замки
В корректоре произведено разделение доступа к параметрам между тремя сторонами - по-
ставщиком газа, потребителем газа, государственной метрологической службой. Каждая сторо-
на имеет свой замок и соответствующий код. Замки имеют порядок приоритета:
Калибровочный замок - Замок поставщика - Замок потребителя.
Право доступа применяется как при работе через клавиатуру, так и при работе через оптиче-
ский интерфейс или интерфейс постоянного подключения. При закрытом замке, все попытки
изменить параметры приведут к появлению сообщения об ошибке (1.4.2.5 РЭ).
Замки поставщика и потребителя газа
Замки поставщика и потребителя используются для защиты параметров, которые не подле-
жат официальной калибровке, но и не должны быть изменены без соответствующих прав досту-
па. Параметры, которые защищены замками поставщика и потребителя, помечены символами
«S» и «K» в списке параметров (1.4.3.2 РЭ). Все значения, которые помечены символом «-»,
не могут быть изменены, т.к. они представляют собой измеренные значения или константы.
Замок может быть открыт, введением соответствующего кода (комбинации) (1.5.10 РЭ:
Ст.ЗП, Код.П, СтЗПт, КодПт).
Внимание! Введенные коды поставщика и потребителя необходимо записать и сохранить.
При утере кода новое значение можно ввести только при открытии калибровочного замка в
присутствии госповерителя.
5 Изменение параметров газа

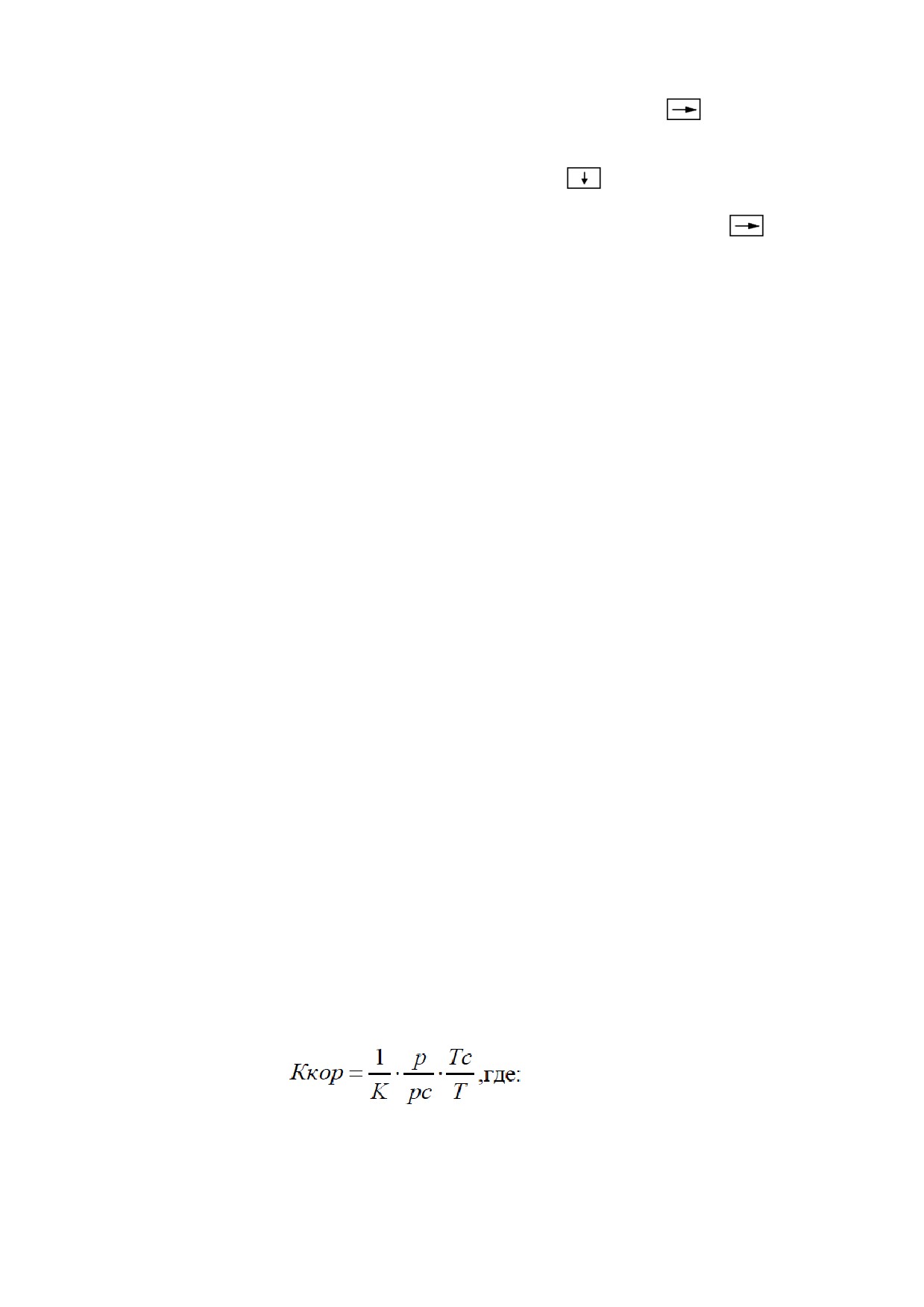

Для пересчёта рабочего объёма газа Vр, прошедшего через счётчик, к стандартным условиям
Vс используется коэффициент коррекции - Ккор:
Vс = Vр Ккор,
который вычисляется с учётом текущего значения давления и температуры газа, а также ко-
эффициента сжимаемости газа:
p - измеренное давление газа,
Т - измеренная температура газа,
pс = 1,01325 бар - стандартное давление газа,
Тс = 20С - стандартная температура газа,
К - коэффициент сжимаемости газа, вычисляемый корректором в соответствие с
ГОСТ 30319.2-2015.
Договор, заключенный между поставщиком и потребителем газа предусматривает периоди-
ческое предоставление поставщиком газа потребителю сертификата качества на газ, в котором
отражаются основные значение параметров газа. Перед вводом корректора в эксплуатацию
необходимо проверить соответствие значений параметров, установленных на предприятии изго-
товителе со значениями, указанными в сертификате на газ (см. таблицу настройки, паспорт
ЕК270). В случае необходимости параметры необходимо изменить.
Для вычисления коэффициента сжимаемости газа в корректор необходимо ввести значения
следующих параметров газа:
КРеж = 7 (ГОСТ 30319.2)
Меню
Обозначение
Наименование
мин.
макс.
К. Кор
Коэффициент коррекции
-
-
K
Коэффициент сжимаемости газа
-
-
Ho.с (кВт*ч/м3)
Теплота сгорания
-
-
Список
CO2, моль,%
Содержание диоксида углерода
0.0
20.0
«Коррекция»
N2, моль, %
Содержание азота
0.0
20,0
Rhoс, кг/м3
Стандартная плотность газа
0.66
1,05
K.Под
Подстановочное значение К
-
-
КРеж
Режим К-значения
-
-
При вводе в корректор значения теплоты сгорания Ho.c используется соотношение: 1 ккал =
1,16310-3 кВтч.
Чтобы ввести параметры газа необходимо: открыть замок поставщика газа (см. п. 4); при от-
крытом замке поставщика нажимать клавишу
до тех пор, пока в верхней строчке не появит-
ся слово «КОРРЕКЦИЯ», затем нажатием клавиши
перейти вниз по списку до нужного зна-
чения. После этого нажатием клавиши «Enter» активизировать режим ввода значения. Переме-
щаясь по значению клавишами
и
изменяя значение клавишами
и
, установить
необходимое значение. После установки значения клавишей «Enter» подтвердить установку.
6 Подстановочные значения
В процессе эксплуатации корректора могут возникать нештатные ситуации, когда, например,
значение давления или температуры газа выходят из установленных диапазонов. В этом случае
при расчете стандартного объема используется не измеряемые величины, а их подстановочные
значения.
Величины подстановочных значений должны быть согласованы в договоре на поставку газа
между его поставщиком и потребителем.
К параметрам газа, для которых действуют подстановочные значения, относятся:
-
коэффициент сжимаемости газа;
-
давление газа;
-
температура газа.
При настройке на предприятии изготовителе устанавливается подстановочное значение ко-
эффициента сжимаемости K.Под =1, подстановочное значение давления p.Под, равное середине
диапазона измерений и подстановочное значение температуры T.Под = +20оС.
При выходе давления газа за установленный диапазон происходит установка подстановочно-
го значения давления. Вычисление стандартного объема выполняется с использованием подста-
новочного значения давления. В списке «Статус» появляется сообщение «Тревога», выполняет-
ся запись в интервальный архив.
При выходе температуры газа за установленный диапазон происходит установка подстано-
вочного значения температуры. Вычисление стандартного объема выполняется с использовани-
ем подстановочного значения температуры. В списке «Статус» появляется сообщение «Трево-
га», выполняется запись в интервальный архив.
7 Список «Операторª
Для удобства считывания данных измерений в корректоре предусмотрена функция формиро-
вания списка измеренных и вычисленных параметров.
Пользователь сам может решать, какие значения из 12 представленных ниже должны отоб-
ражаться в данном пункте меню. В этом случае достаточно с помощью клавиши
выбрать
пункт меню «ОПЕРАТОР» и используя клавишу
просмотреть необходимые значения.
Обозн.
Описание
Ед.изм.
Vc.O
“Cтандартный” общий объем
м3
Vp.O
“Рабочий” общий объем
м3
p
Давление
Бар
T
Температура
C
К.Кор
Коэффициент коррекции
-
СтР
Регистр статуса, общий
-
Vc.В
“Cтандартный” объем возмущенный
м3
Vp.В
“Cтандартный” объем возмущенный
м3
VcТС Δ
“Cтандартный” объем за текущие сутки
м3
VcТМ
“Рабочий” объем за текущие сутки
м3
ОстДЛ
Остаток “Дневного лимита”
м3
ОстМЛ
Остаток “Месячного лимита”
м3
Меню
Режим отображения списка меню
8 Архив данных
Встроенная в корректор функция архивирования данных предназначена для обработки и дол-
говременного хранения данных о параметрах, объемах и расходах газа с привязкой ко времени.
Все сохраненные значения можно просмотреть на дисплее корректора.
Данные архивируются и отображаются следующим образом:
Обозн.
Описание
Ед. изм.
Ар.М1
Месячный архив 1
-
Ар.М2
Месячный архив 2
-
Ар.Су
Суточный архив
-
Ар.И
Интервальный архив
-
Месячный архив 1
Точка входа в первый месячный архив, в который записываются показания счетчиков рабоче-
го и стандартного объема газа и максимумы потребления за последние 15 месяцев.
Месячный архив 2
Точка входа во второй месячный архив, в который записываются максимумы, минимумы и
некоторые средние значения измерений, такие как стандартный и рабочий расходы газа (Qс,
Qр), давление и температуру (p, T) за последние 15 месяцев.
Суточный архив
Точка входа в суточный архив, в который записываются показания счетчиков и измеренные
значения. Архив вмещает 300 записей.
Интервальный архив
Точка входа в интервальный архив, в который записываются показания счетчика, средние
значения давления, температуры, коэффициента сжимаемости газа и коэффициента коррекции
за измерительный период Инт. Архив имеет 6000 строк данных, что соответствует объему па-
мяти более полугода при интервале архивирования, равном 60 минут.
Параметр Инт. должен быть целочисленно кратен рабочему циклу OпПep (→1.5.9 РЭ), что-
бы за интервал архивирования параметры, соответствующие циклу ОпПер (например, Vc.И Δ ,
Vc.TC Δ, p.И Ø, T.Инт Ø) могли быть вычислены корректно. С заданным по умолчанию OпПep,
можно использовать следующие значения Инт.: 5, 10, 15, 20, 30 или 60 минут.
9 Замена элементов питания
Откройте корпус.
- Проверьте тип LS33600, SAFT и идентификационный номер элементов питания.
- Пометьте старые элементы питания, например, фломастером или с помощью наклейки пе-
ред заменой элементов питания.
- Как минимум один набор батареек (две батарейки) всегда должен быть подключен к разъ-
емам корректора. Если этого не обеспечить, то во время замены элементов питания могут
потеряться импульсы объема, а часы могут отстать.
- Вставьте новые элементы питания и подключите их к свободным разъемам параллельно со
старым набором батареек. Разъемы выполнены с защитным ключом, чтобы предотвратить
неправильное подключение.
- Отсоедините и удалите старые элементы питания.
- Закройте корпус (убедитесь, что провода не пережаты между крышкой и основанием кор-
пуса).
- Через меню Сервис - “Емкость элементов питания” Пит. (→1.5.10 РЭ) введите начальную
емкость элементов питания (это необходимо даже если значения емкостей совпадают): для
двух элементов питания необходимо ввести значение 13.0 Ач, а в случае четырех элемен-
тов необходимо ввести 26.0 Ah.
- Проверьте эксплуатационный ресурс, вычисленный ЕК270: для ПитOc
(→1.5.10 РЭ)
должно отображаться как минимум 60 месяцев.
10 Питание корректора
При стандартных условиях эксплуатации:
Экран активен
1 час в месяц
Цикл измерения
20 с
Рабочий цикл
300 с (5 минут)
Интерфейс активен
30 минут в месяц
Внешняя температура
Та = -10 С « +50 С
Два литиевых элемента питания обеспечивают срок службы не менее 5 лет. В случае частого
съёма информации для продления срока службы элементов питания необходимо использовать
внешний источник питания.
Расположение корректора во взрывоопасной зоне.
В случае необходимости подключения внешнего питания к корректору, расположенному во
взрывоопасной зоне, подключение следует осуществлять с использованием барьеров искроза-
щиты, например, блоков питания и коммуникационных модулей серии БПЭК (БПЭК-02/М,
БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ex).
взрывоопасная зона
взрывобезопасная зона
корректор ЕК270
блок питания с барьером
модем
искрозащиты

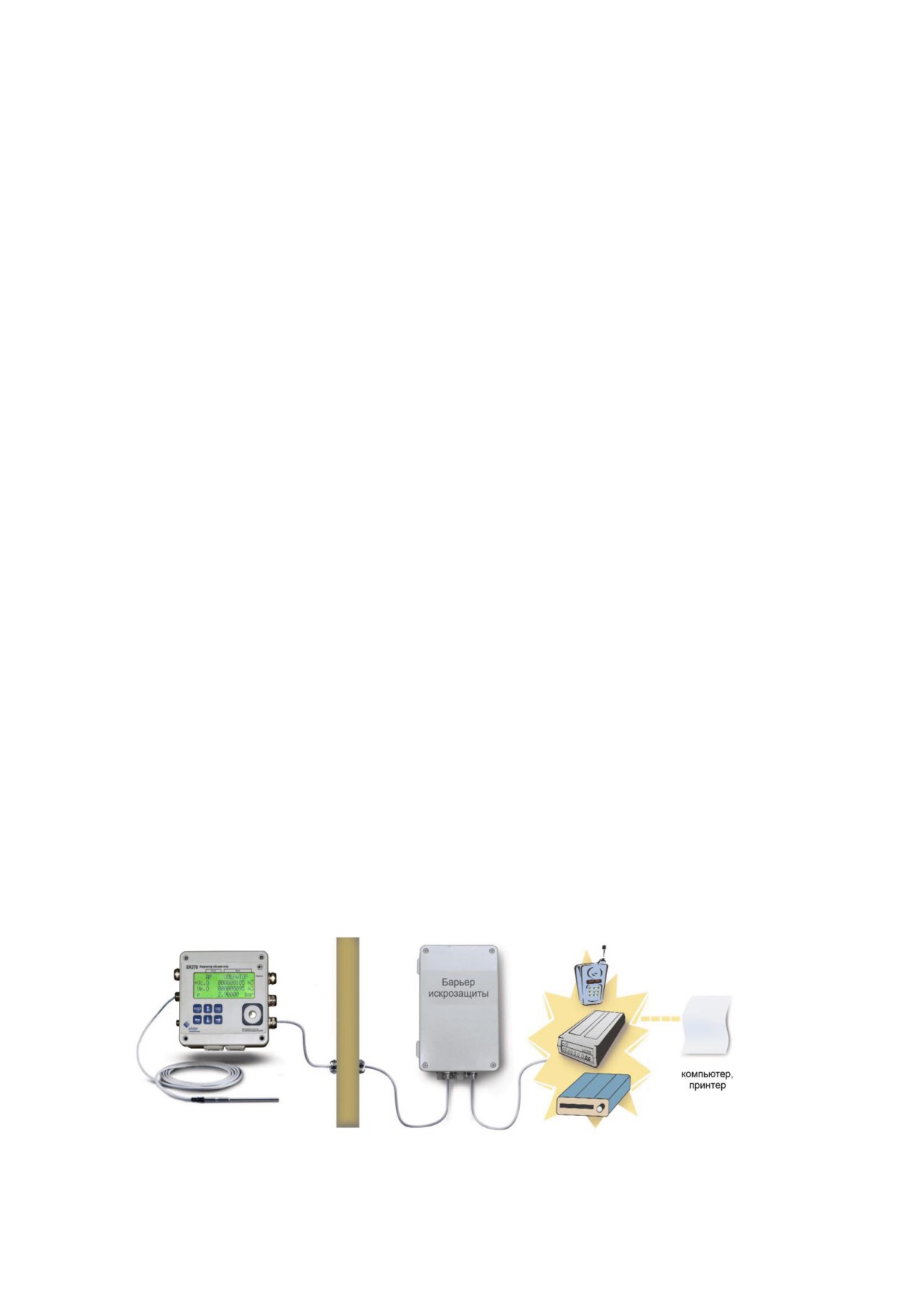

Рисунок 1. Схема подключения вторичного оборудования к ЕК270 во взрывоопасной зоне
Внимание! Если ЕК270 подключен к внешнему источнику питания (например, БПЭК-02/М)
то на время монтажа внешних устройств внешнее питание необходимо отключать. Порядок
выполнения операций:
-
отключить блок питания,
-
открыть крышку корректора ЕК270,
-
сделать необходимые соединения,
-
включить блок питания.
Эксплуатировать корректор можно только с закрытой крышкой.
При монтаже ЕК270 с блоками питания серии БПЭК экранирующая оплетка соединительного
кабеля, соединяющего блок питания и корректор, должна быть обязательно соединена с корпу-
сом источника питания и корпусом корректора ЕК270.
Для подключения внешнего блока питания необходимо проделать следующее:
-
Откройте корпус.
-
На плате корректора найдите контактную колодку с обозначением Uext.
-
Строго соблюдая полярность, подключите линию внешнего питания.
11 Пломбирование корректора
Корпус корректора объёма газа не пломбируется, так как в процессе эксплуатации может
возникнуть необходимость стационарного подключения интерфейса, или подключения к выхо-
дам корректора. Пломбирование производится навесными и клейкими пломбами по следующей
схеме:
ГЭ
пломба

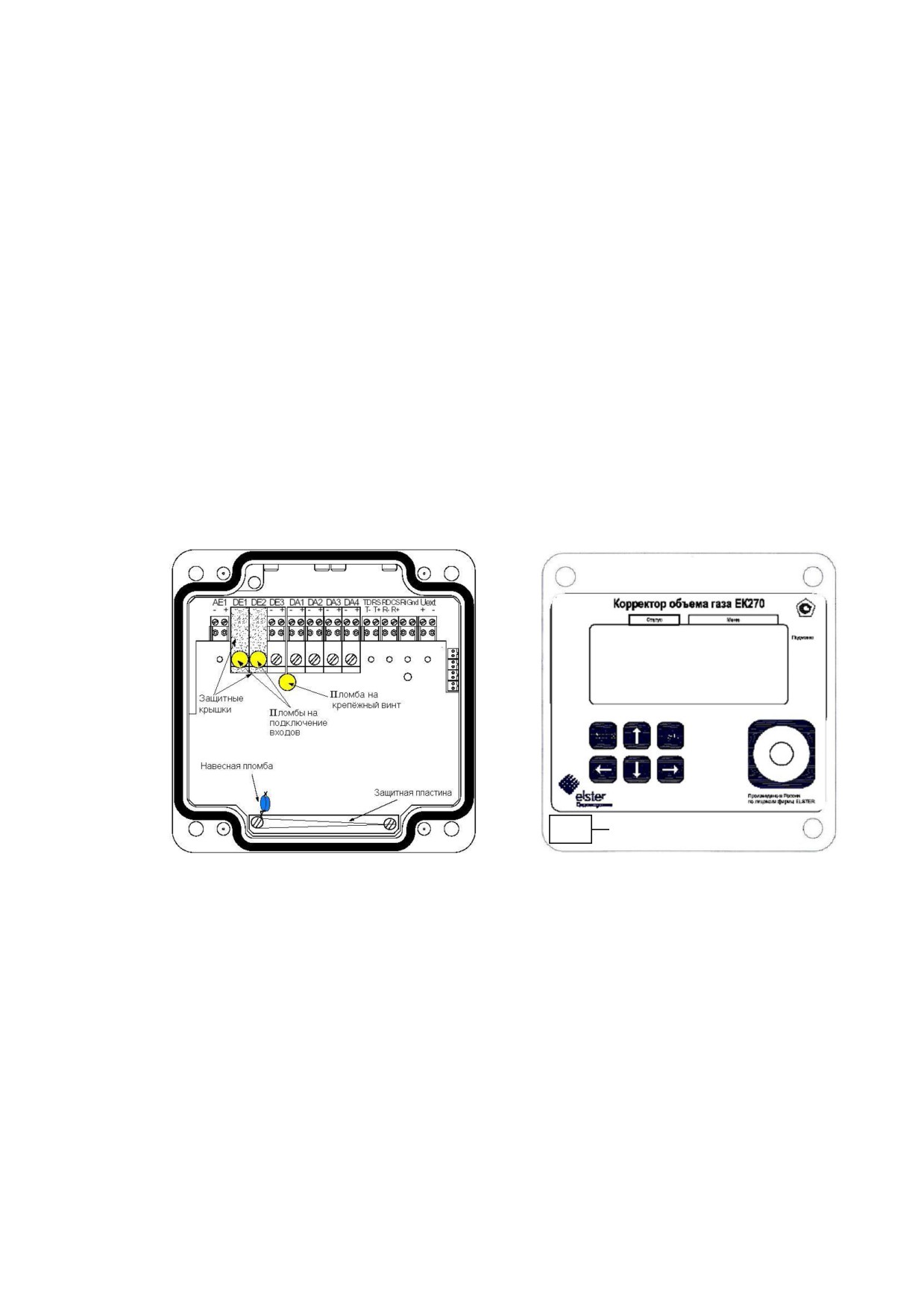

Рисунок 2. Пломбирование корректора
12 Передача данных
Передача данных с корректора может осуществляться через переключаемый последователь-
ный интерфейс RS-485 или RS-232. Переключение типа интерфейса осуществляется с помощью
клавиатуры корректора.
Внимание! При необходимости передачи данных с корректора, установленного во взрыво-
опасной зоне необходимо использовать внешний блок питания с барьером искрозащиты
(например, БПЭК-02/М или БПЭК-04/ЕК).
12.1 Передача данных на компьютер
Для передачи данных на компьютер необходимо соединить вывод интерфейса корректора с
последовательным портом компьютера. При использовании интерфейса RS485 (для увеличения
длины линии связи) необходимо использовать конвертер интерфейса RS-485 / RS-232. Для акти-
визации передачи данных и их последующего анализа используется специальное программное
обеспечение СОДЭК.
12.2 Печать данных на принтере
Возможен вывод данных на принтер, оснащенный последовательным портом (например, Ep-
son LX300+). Корректор подключается к принтеру с помощью специального кабеля. Програм-
мирование периодичности вывода данных производится с клавиатуры корректора.
13 Оптический интерфейс
Корректор ЕК270 имеет оптический порт стандарта ГОСТ IEC 61107 для связи с внешними
устройствами, например, ноутбуками. Для подключения используется кабель адаптер оптиче-
ский КА/О-USB. Встроенный магнит позволяет надежно закрепить считывающую головку на
лицевой панели корректора.
Максимальная скорость передачи данных - 9600 бод. При настройке программы считывания
данных (например, СОДЭК), необходимо устанавливать начальную скорость соединения - Фор-
мат данных: 1 стартовый бит, 7 бит данных, 1 бит четности и 1 стоповый бит.























///////////////////////////////////////
