Начертательная геометрия. Тест по компетенции ОПК-3 (2021 год)

Тестовые задания для оценки знаний (по 3 балла)

1. Прямая параллельная П1 -

1) горизонталь

2) фронталь

3) профильная прямая

4) прямая общего положения

2. Плоскость перпендикулярная П2 -

1) горизонтально-проецирующая

2) фронтально-проецирующая

3) профильно-проецирующая

4) плоскость общего положения

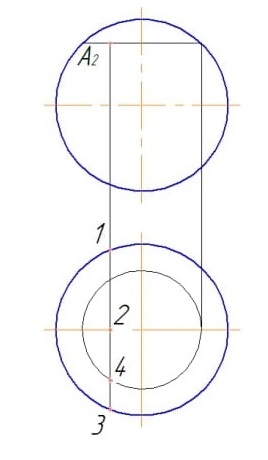

3. Точка принадлежит профильной плоскости проекций, если равна нулю
ее координата по оси
1) х
2) Y
3) Z
4) ни по одной из осей

4. Название точек, при помощи которых определяют видимость прямой, пересекающей плоскость -

1) проецирующие

2) совпадающие

3) конкурирующие

4) совмещенные

5. Линии, вокруг которых выполняют вращение объектов при решении метрических и позиционных задач методами вращения -
1) прямые общего положения
2) кривые
3) оси координат
4) связи
5) проецирующие прямые

6. Нелинейчатые поверхности -
1) призма
2) цилиндр
3) сфера
4) параболоид вращения

7. Сечение конуса плоскостью, проходящей через его вершину -

1) эллипс

2) парабола

3) гипербола

4) две образующие

5) окружность

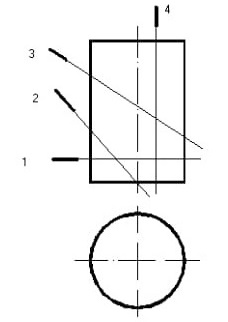

8 Фигура сечения цилиндра плоскостью 3 -

1) эллипс

2) окружность

3) прямоугольник

4) усеченный эллипс

Тестовые задания для оценки умений (по 6 баллов)

9 Пересекающиеся поверхности -

1) цилиндр и пирамида
2) два цилиндра
3) сфера и призма
4) призма и цилиндр

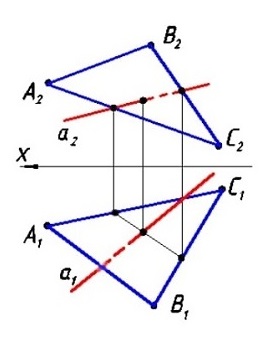

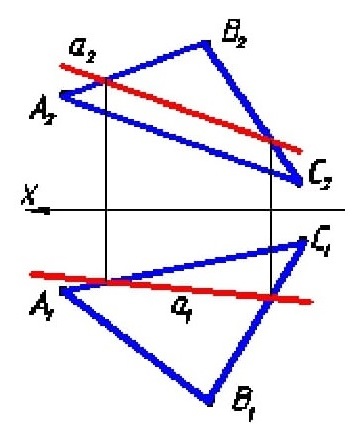

10. Положение прямой а относительно плоскости, заданной треугольником АВС-

1) пересекает
2) принадлежит
3) параллельна
4) перпендикулярна

11. Способ преобразования чертежа, которым плоскость переведена в проецирующее положение —

1) замены плоскостей проекций

2) вращения вокруг проецирующей прямой

3) вращения вокруг прямой уровня

4) плоскопараллельным перемещением

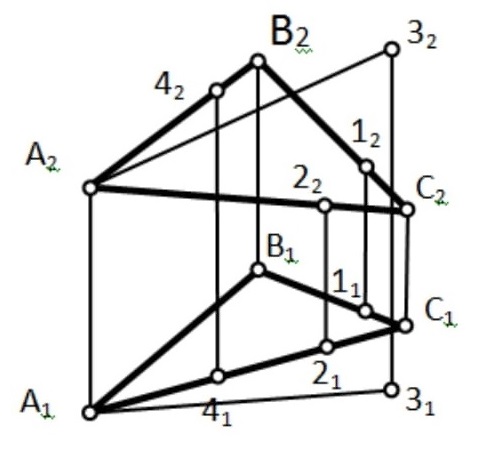

Плоскости а (ΔАВС) треугольника ABC принадлежат

1) 1 и 3

2) 1 и 2

3) 3 и 2

4) 1 и 4

13. Горизонтальная проекция точки А

1) 1

2) 2

3) 3

4) 4

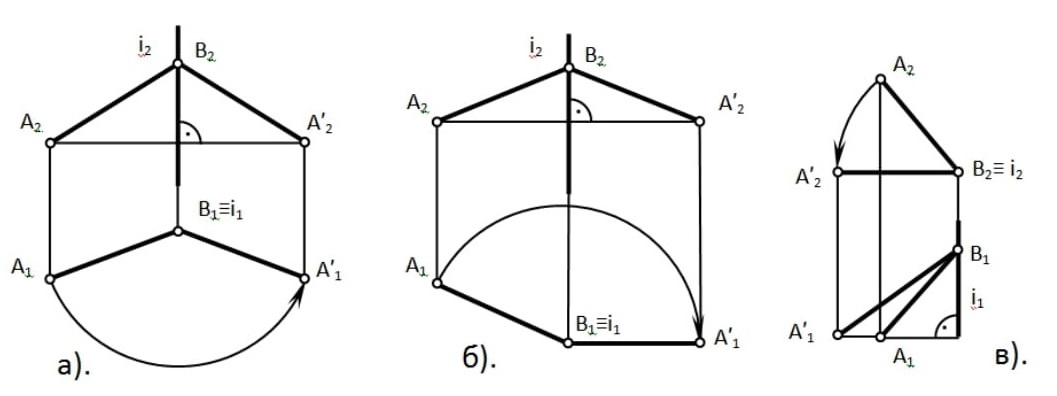

14. Отрезок АВ повернут вокруг оси i до положения параллельного П1 на чертеже

1) а
2) б
3) в

Тестовые задания для оценки навыков и (или) опыта деятельности (по 10 баллов)

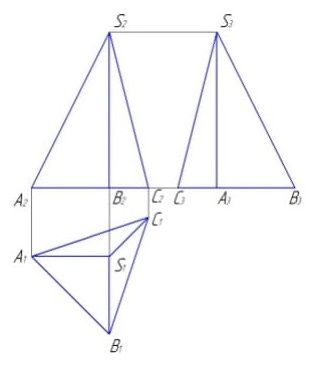

15. Натуральная величина ребра SA пирамиды -

1) S1А1

2) S2A2

3) S3A3

4) определяется способом прямоугольного треугольника

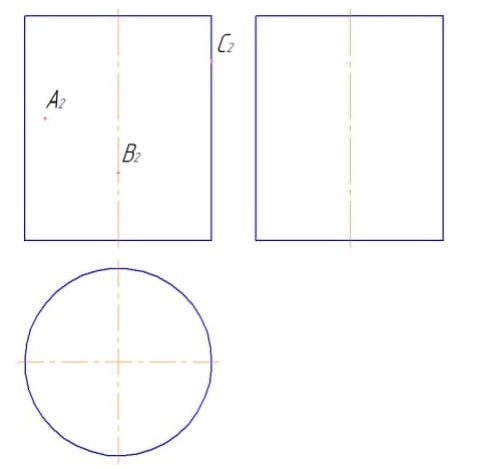

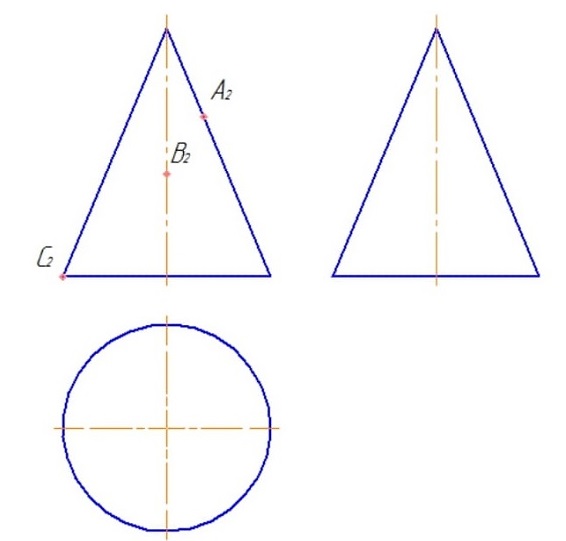

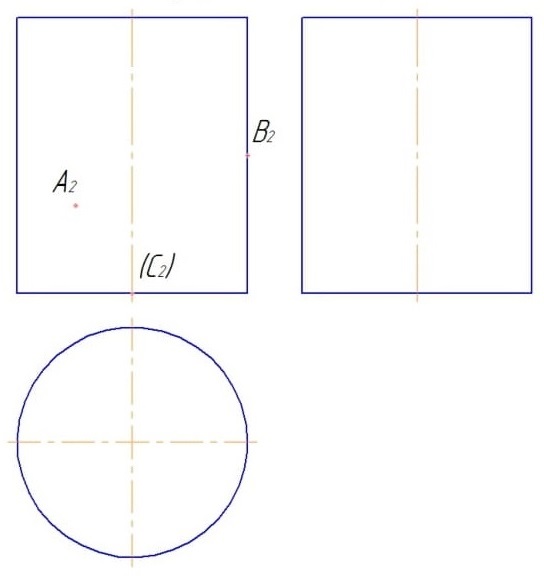

16. Постройте горизонтальные и профильные проекции точек А, В, С, лежащих на поверхности и определите их видимость.

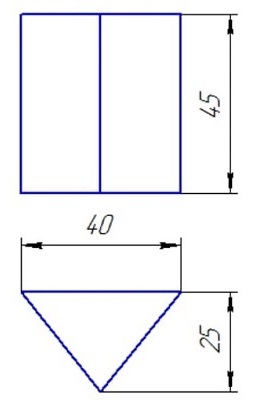

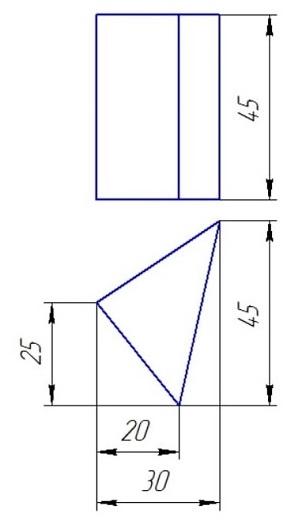

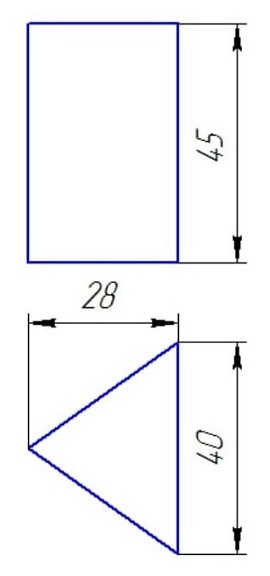

17. Постройте профильную проекцию призмы

18. Постройте горизонтальные и профильные проекции точек А, В, С, лежащих на поверхности и определите их видимость.

Вариант 2
Тестовые задания для оценки знаний (по 3 балла)

1. Эпюром точки называется

1) фронтальная проекция точки

2) горизонтальная проекция точки

3) профильная проекция точки

4) несколько проекций точки, связанных между собой линиями связи

2. Прямая параллельная П2 —

1) горизонталь

2) фронталь

3) профильная прямая

4) прямая общего положения

3. Плоскость перпендикулярная П3 -

1) горизонтально-проецирующая

2) фронтально-проецирующая

3) профильно-проецирующая

4) плоскость общего положения

4. Условие принадлежности прямой плоскости -

1) две точки прямой лежат в этой плоскости

2) их фронтальные проекции совпадают

3) хотя бы одна точка прямой лежит в этой плоскости

4) их горизонтальные проекции совпадают

5. Способ преобразования чертежа, при котором система плоскостей проекций остается на своем месте, а перемещается проецируемая фигура -

1) прямоугольного треугольника

2) замены плоскостей проекций

3) косоугольного проецирования

4) плоскоспараллельного перемещения

5) вращения вокруг проецирующей прямой

6. Поверхность, образованная вращением окружности вокруг оси, не проходящей через ее центр -

1) конус

2) цилиндр

3) сфера

4) тор

7. Сечение конуса плоскостью, проходящей параллельно его оси —

1) эллипс

2) парабола

3) гипербола

4) две образующие

5) окружность

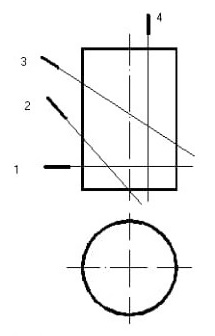

8. Фигура сечения цилиндра плоскостью 1 -

1) эллипс
2) окружность
3) прямоугольник
4) усеченный эллипс

Тестовые задания для оценки умений (по 6 баллов)

9. Линия пересечения поверхностей вращения в общем случае -
1) одна плоская кривая
2) ломаная
3) пространственная кривая 4-го порядка
4) винтовая линия

10 Точка, принадлежащая горизонтальной плоскости проекций

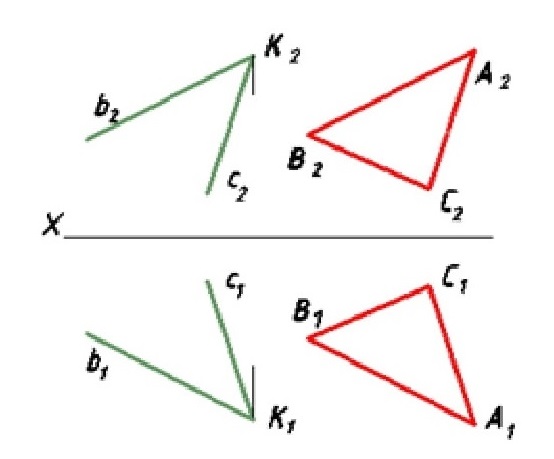

11 11 Взаимное положение плоскости ABC и плоскости, заданной пересекающимися прямыми b и с -

1) пересекаются

2) параллельны

3) перпендикулярны

4) совпадают

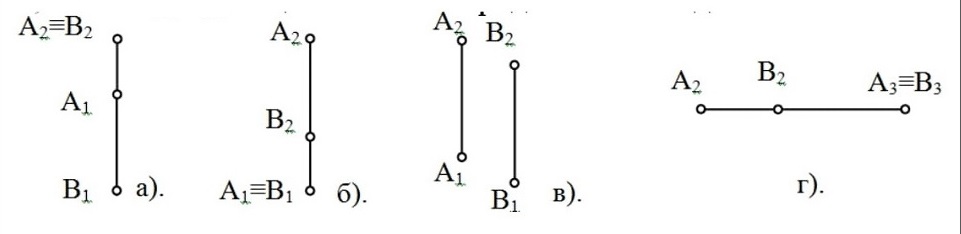

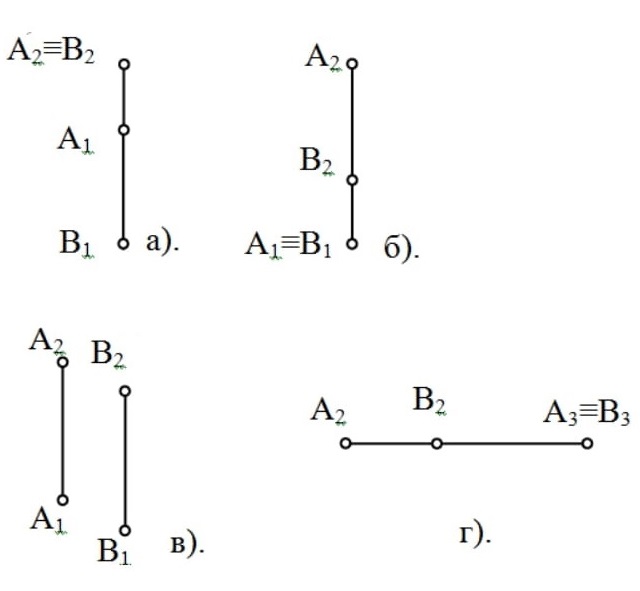

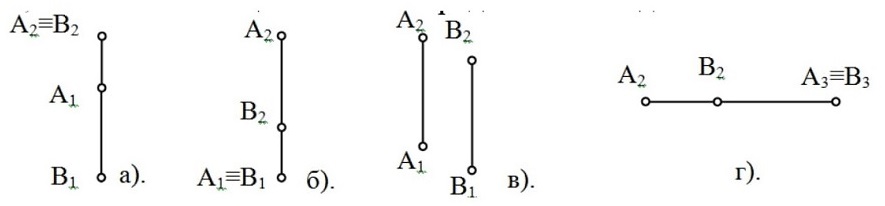

12 Профильно-конкурирующие точки изображены на чертеже

1) а

2) б

3) в

4) г

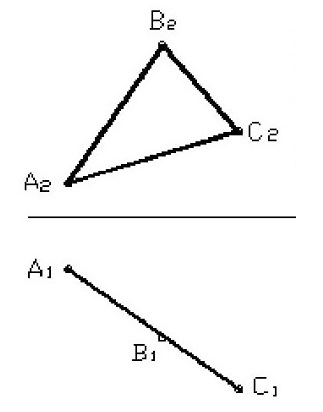

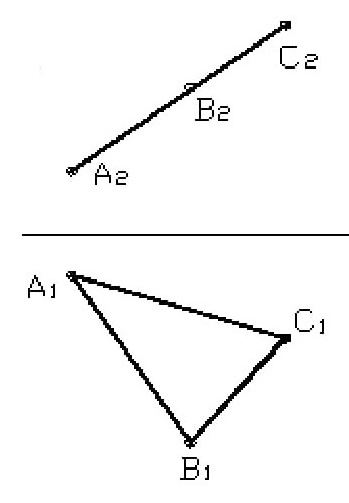

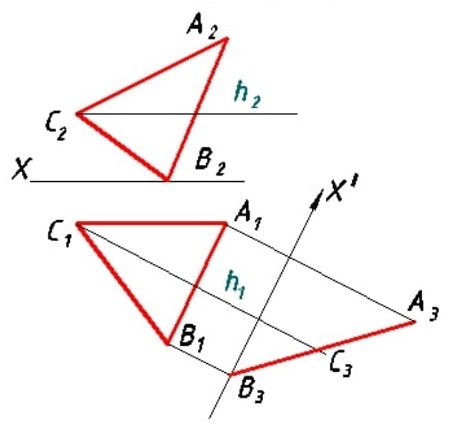

При определении натуральной величины плоскости АВС способом замены плоскостей проекций следует выбрать новую плоскость ....

1) перпендикулярную П1

2) перпендикулярную П2

3) общего положения

4) параллельную ПЗ

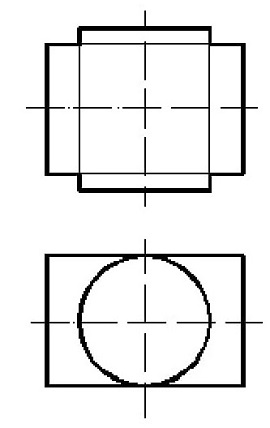

14 Два цилиндра, изображенные на чертеже, пересекаются по

1) линии четвертого порядка

2) ломаной линии

3) двум кривым второго порядка

4) окружности

Тестовые задания для оценки навыков и (или) опыта деятельности (по 10 баллов)

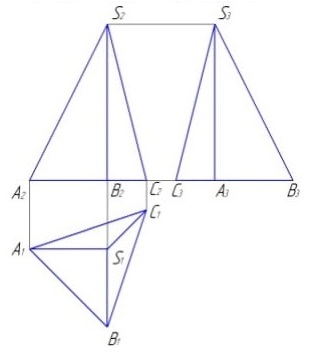

15 Натуральная величина ребра SB пирамиды -

1) S1 В1

2) S2B2

3) S3B3

4) определяется способом прямоугольного треугольника

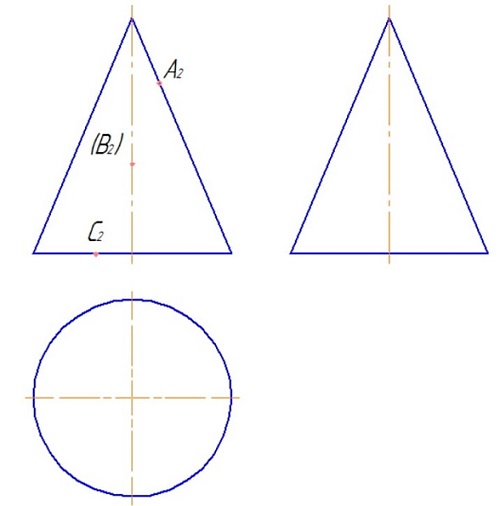

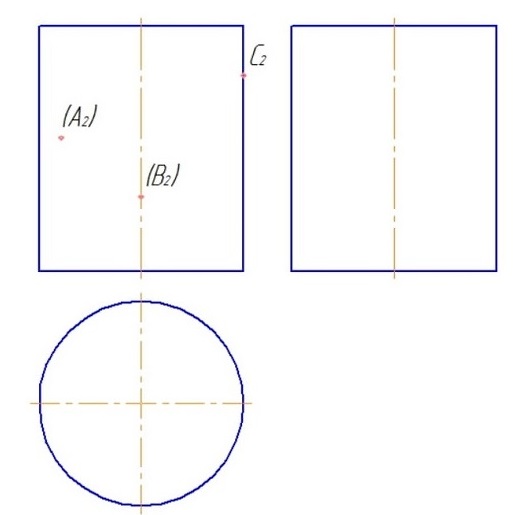

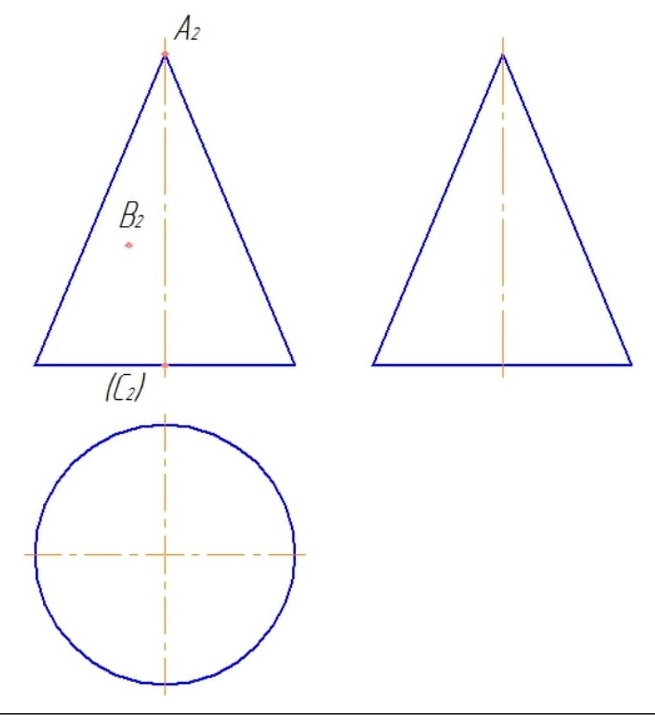

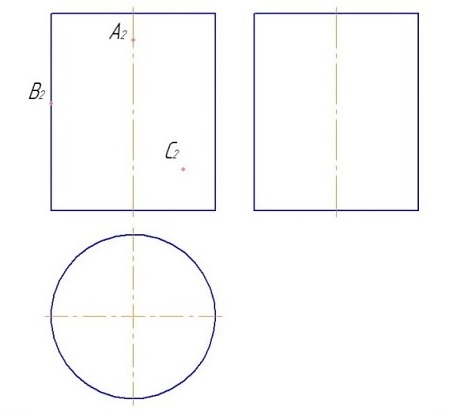

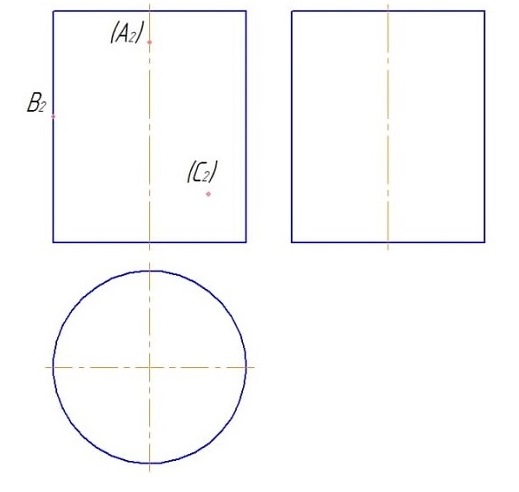

16 Постройте горизонтальные и профильные проекции точек А, В, С, лежащих на поверхности и определите их видимость.

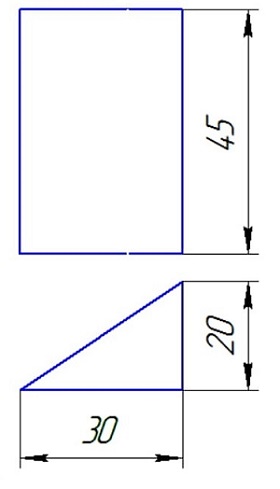

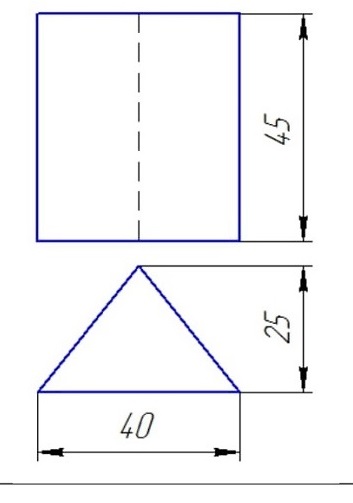

17 Постройте профильную проекцию призмы

Вариант 3
Тестовые задания для оценки знаний (по 3 балла)
1. Точка принадлежит фронтальной плоскости проекций, если равна нулю ее координата по оси -

1) х

2) Y

3) Z

4) ни по одной из осей

2. Прямая параллельная П3 —

1) горизонталь

2) фронталь

3) профильная прямая

4) прямая общего положения

3. Способ задания плоскости на чертеже -

1) две скрещивающиеся прямые

2) две точки

3) три конкурирующие точки

4) пересекающиеся прямые

4 Взаимное положение прямых

1) параллельны

2) пересекаются

3) скрещиваются

4) совпадают

5. Способ преобразования чертежа, при котором вводится новая система плоскостей проекций, по отношению к которой проецируемая фигура занимает частное положение -

1) прямоугольного треугольника

2) вращения вокруг линии уровня

3) замены плоскостей проекций 4) косоугольного проецирования

5) плоскоспараллельного перемещения

6. Поверхность, образованная вращением прямой линии параллельной неподвижной оси -

1) конус

2) цилиндр

3) сфера

4) тор

7. Сечение конуса плоскостью, проходящей перпендикулярно его оси -

1) эллипс

2) парабола

3) гипербола

4) две образующие

5) окружность

8 Фигура сечения цилиндра плоскостью 2-

1) эллипс

2) окружность

3) прямоугольник

4) усеченный эллипс

Тестовые задания для оценки умений (по 6 баллов)

9. Линия пересечения конуса и цилиндра, оси которых расположены в одной фронтальной плоскости, представляет собой -

1) две окружности

2) два эллипса

3) пространственная кривая

4) участки парабол

5) участки гипербол

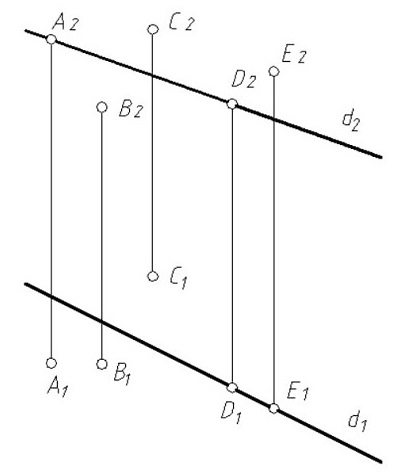

10. Точка, принадлежащая прямой d -

1) А

2) В

3) С

4) D

5) Е

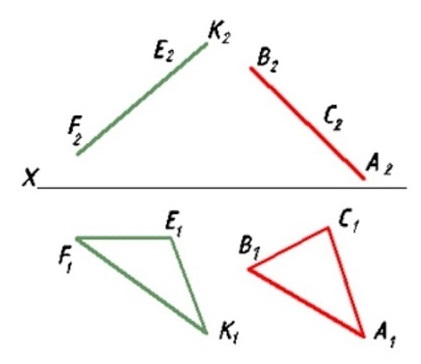

11. Взаимное положение плоскостей, заданных треугольниками -

1) параллельны

2) пересекаются

3) перпендикулярны

4) совпадают

12. Фронтально-конкурирующие точки изображены на чертеже

1) а

2) б

3) в

4) г

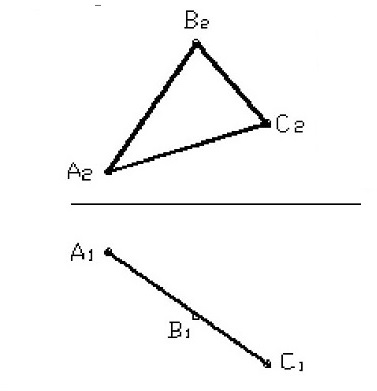

При определении натуральной величины плоскости АБС способом вращения в качестве оси вращения необходимо выбрать ... прямую.

1) горизонтально-проецирующую

2) фронтально-проецирующую

3) профильно-проецирующую

4) общего положения

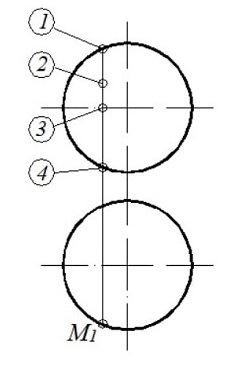

14 Фронтальной проекцией точки М, принадлежащей поверхности сферы является точка....

1) 1

2) 2

3) 3

4) 4

Тестовые задания для оценки навыков и (или) опыта деятельности (по 10 баллов)

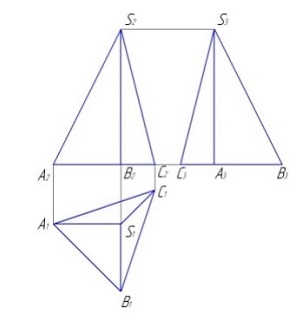

15. Натуральная величина ребра SC пирамиды -

1) S1C1

2) S2C2

3) S3C3

4) определяется способом прямоугольного треугольника

17 Постройте профильную проекцию призмы

Вариант 4
Тестовые задания для оценки знаний (по 3 балла)

1. Прямая, соединяющая две проекции одной точки —

1) линия связи

2) вертикальная прямая

3) горизонтальная прямая

4) перпендикулярная прямая

2 Фронталь - это прямая

1) параллельная П1

2) параллельная П2

3) перпендикулярная П1

4) перпендикулярная П2

3 Горизонтально-проецирующая плоскость

1) параллельна П1

2) параллельна П2

3) перпендикулярна П1

4) перпендикулярна П2

4 Взаимное положение прямых

1) пересекаются

2) параллельны

3) скрещиваются

4) совпадают

5 Способ определения натуральной величины отрезка, не являющийся способом преобразования чертежа-

1) замены плоскостей проекций

2) вращения вокруг проецирующей оси

3) плоскопараллельного перемещения

4) прямоугольного треугольника

5) вращения вокруг линии уровня

6 Поверхность вращения -

1) пирамида

2) призма

3) цилиндр

4) куб

7 Сечение конуса плоскостью, проходящей через все образующие и под некоторым углом к его оси -

1) эллипс

2) парабола

3) гипербола

4) две образующие

5) окружность

8 Фигура сечения пирамиды плоскостью -

1) пятиугольник

2) шестиугольник

3) четырехугольник

4) семиугольник

Тестовые задания для оценки умений (по 6 баллов)

9 Линия пересечения гранной поверхности с поверхностью вращения -

1) пространственная кривая четвертого порядка

2) пространственная ломаная четвертого порядка

3) несколько плоских кривых

4) прямые линии

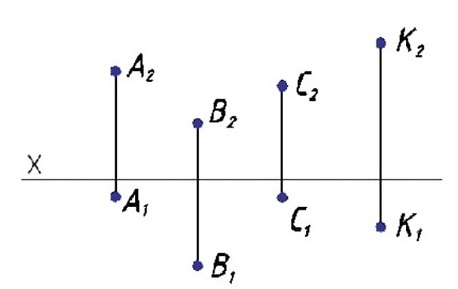

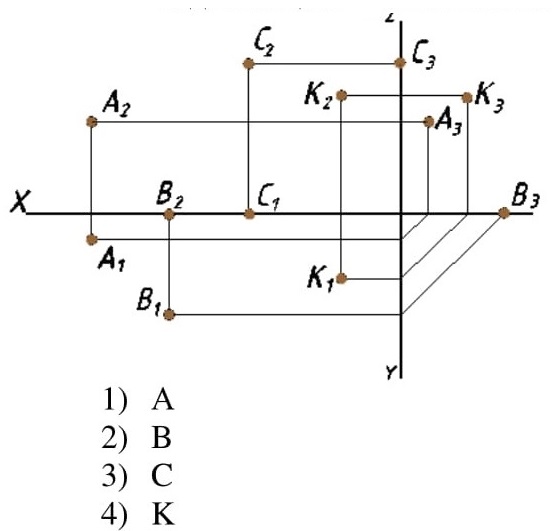

10 Точка, расположенная ближе других к горизонтальной плоскости проекций -

1) А
2) В
3) С
4) К

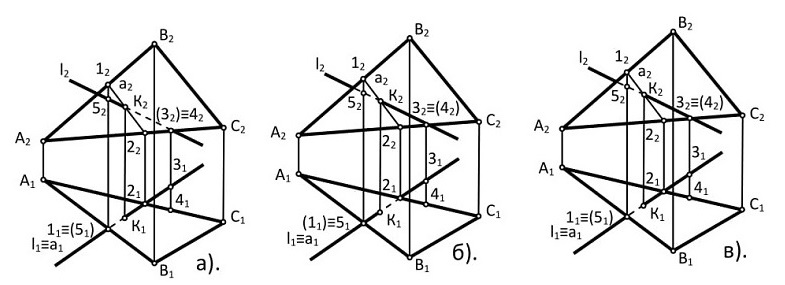

11 Правильно определена видимость прямой 1 и плоскости β (Δ АВС) на чертеже

1) а

2) б

3) в

12 Горизонтально-конкурирующие точки изображены на чертеже

1) а
2) б
3) в
4) г

13 При определении натуральной величины плоскости ABC способом вращения в качестве оси вращения необходимо выбрать .... прямую.

1) горизонтально-просцирующую

2) фронтально-проецирующую

3) профильно-проецирующую

4) общего положения

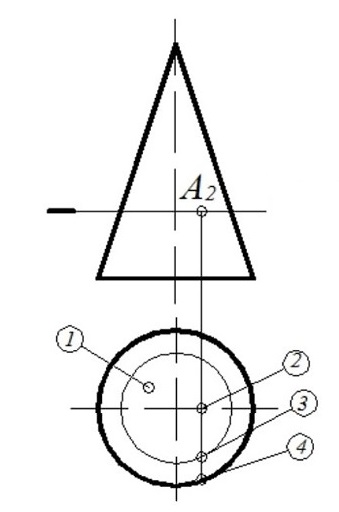

Горизонтальной проекцией точки А, принадлежащей поверхности конуса, является точка под номером... .

1) 1

2) 2

3) 3

4) 4

Тестовые задания для оценки навыков и (или) опыта деятельности _(по 10 баллов)_

15 Натуральная величина ребра АВ пирамиды -

1) А1В1

2) А2В2

3) А3В3

4) определяется способом прямоугольного треугольника

17. Постройте профильную проекцию призмы

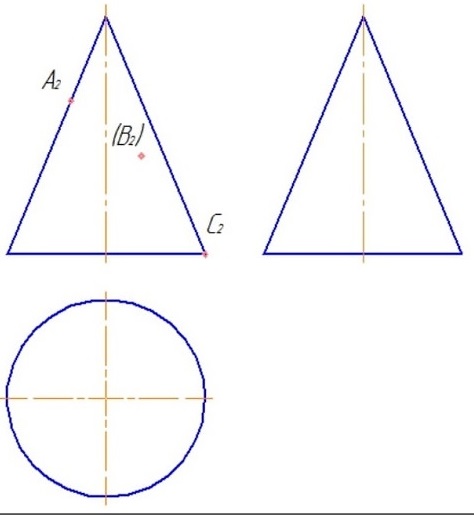

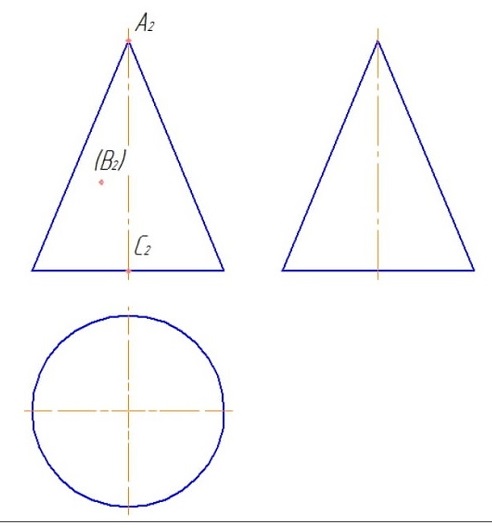

18 Постройте горизонтальные и профильные проекции точек А, В, С, лежащих на поверхности и определите их видимость.

Вариант 5
Тестовые задания для оценки знаний (по 3 балла)

1 Точка принадлежит горизонтальной плоскости проекций, если равна нулю ее координата по оси -

1) х

2) Y

3) Z

4) ни по одной из осей

2 Горизонталь - это прямая

1) параллельная П1

2) параллельная П2

3) перпендикулярная П1

4) перпендикулярная П2

3 Фронтально-проецирующая плоскость

1) параллельна П1

2) параллельна П2

3) перпендикулярна П1

4) перпендикулярна П2

4 Взаимное положение прямых -

1) параллельны

2) пересекаются

3) скрещиваются

4) совпадают

5 Прямой угол проецируется в натуральную величину, если

1) угол расположен под углом 45° к плоскости проекций

2) одна сторона угла параллельна плоскости проекций, а другая не перпендикулярна к ней

3) одна сторона угла параллельна плоскости проекций, а другая перпендикулярна к ней

4) угол расположен под углом 30° к плоскости проекций

6 Гранная поверхность -

1) призма

2) конус

3) сфера

4) тор

7 Сечение конуса плоскостью, проходящей параллельно одной его образующей -

1) эллипс

2) парабола

3) гипербола

4) две образующие

5) окружность

8. Линия сечения пирамиды плоскостью -

1) треугольник

2) четырехугольник

3) пятиугольник

4) шестиугольник

Тестовые задания для оценки умений (по 6 баллов)

9 На рисунке изображены пересекающиеся поверхности -

1) цилиндра и пирамиды

2) сферы и призмы

3) конуса и призмы

4) цилиндра и призмы

10 Взаимное расположение прямой а и плоскости треугольника ABC -

1) принадлежит

2) пересекаются

3) параллельны

4) совпадают

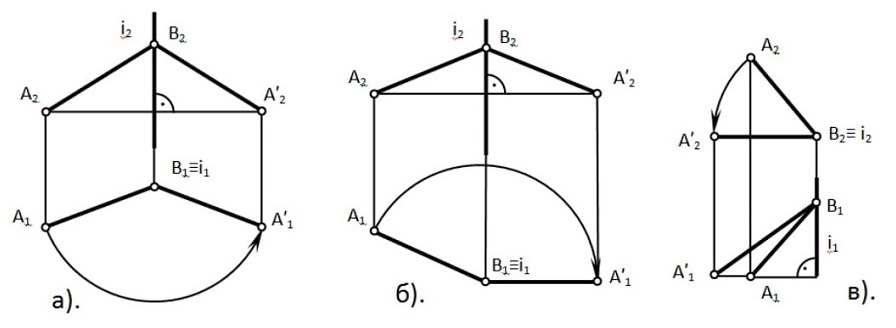

11 Отрезок АВ повернут вокруг оси i до положения параллельного П2на чертеже

1) а

2) б

3) в

12 Ось вращения i, вокруг которой был повернут отрезок АВ до положения
параллельного П2 в предыдущем задании -
1) фронтально проецирующая прямая
2) горизонтально проецирующая прямая
3) профильно проецирующая прямая
4) горизонталь

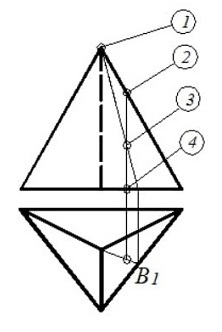

13 Фронтальной проекцией точки В, принадлежащей поверхности пирамиды, является точка....

1) 1

2) 2

3) 3

4) 4

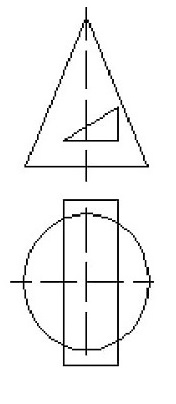

14 Две поверхности, изображенные на чертеже пересекаются по

1) линии четвертого порядка

2) ломаной линии

3) двум эллипсам

4) двум окружностям

Тестовые задания для оценки навыков и (или) опыта деятельности (по 10 баллов)

15 Натуральная величина ребра АС пирамиды -

1) А1С1

2) А2С2

3) А3С3

4) определяется способом прямоугольного треугольника

17. Постройте профильную проекцию призмы

///////////////////////////////////////
