Система Scher-Khan UNIVERSE 4. Руководство по эксплуатации

2

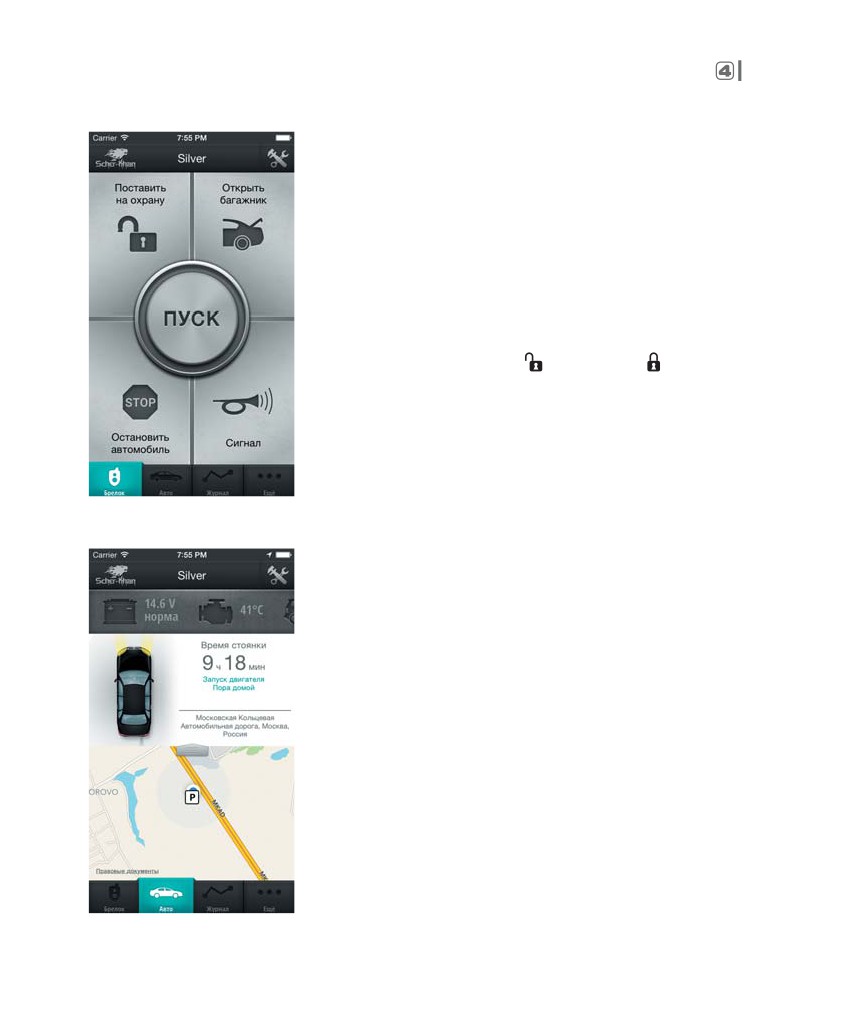

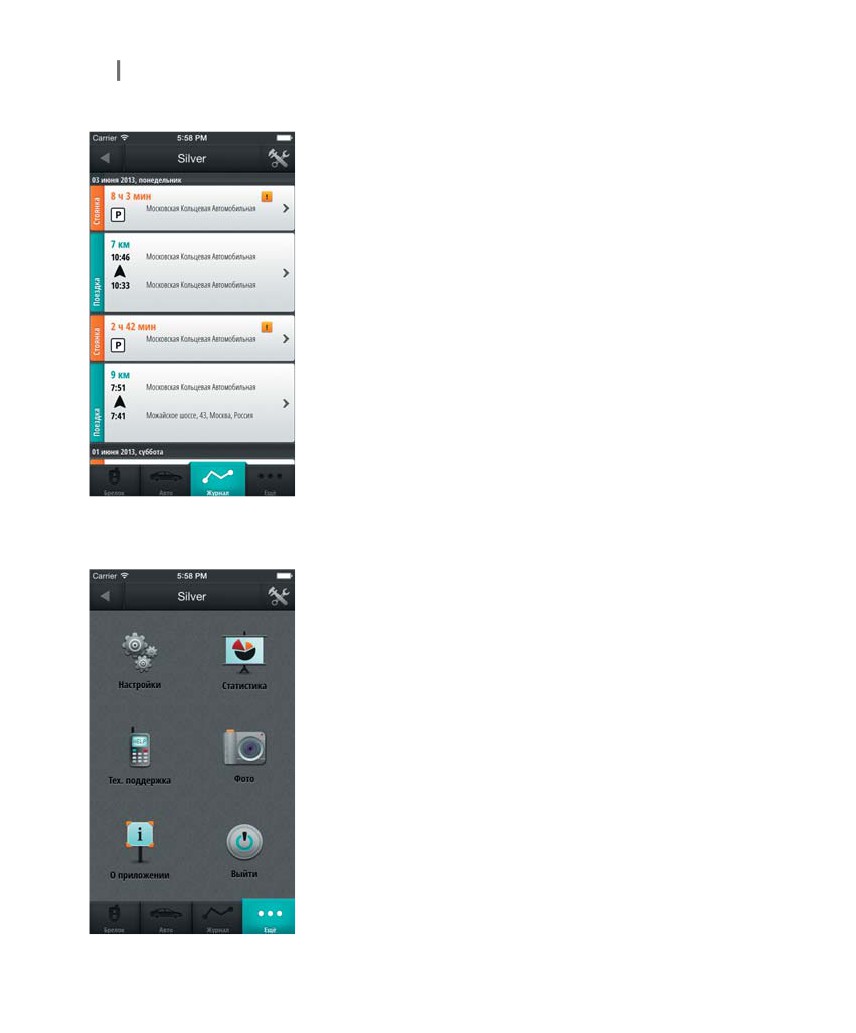

•Управление системой с помощью мобильного приложения

•Автоматическое включение/выключение режима охраны при

удалении/приближении к автомобилю

•Оповещение владельца телефонным звонком, SMS, PUSH-

уведомлениями и по E-mail для выбранных событий

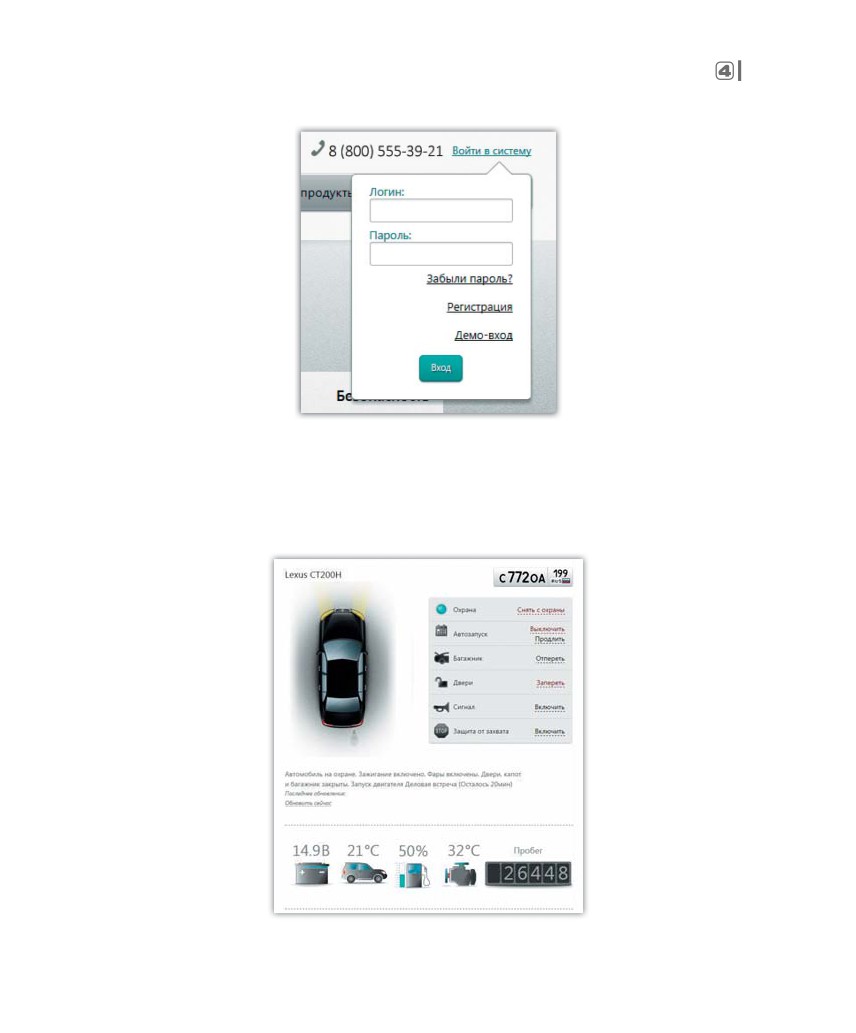

•Индикация состояния системы в личном кабинете

и мобильном приложении

•Ведение во внутренней памяти системы и сохранение на сервере

журнала тревог и событий с географической и временной привязкой

•Прослушивание салона автомобиля

•Режим «Громкая связь»

•Встроенное резервное питание

•Оповещение о неисправности аккумулятора автомобиля

•Беспроводная блокировка двигателя

Телематические функции системы Scher-Khan UNIVERSE 4:

•Функция предупреждения об отсутствии GSM-связи (контроль канала)

•Определение координат автомобиля при помощи спутников систем

ГЛОНАСС/GPS и сохранение маршрутов движения на сервере www.mf-t.ru

•Контроль расхода топлива в баке (используется штатный датчик

уровня топлива)

Технические особенности системы Scher-Khan UNIVERSE 4:

•Возможность подключения к цифровым шинам автомобиля

(CAN1, CAN2, K-LINE)

•Обновление программного обеспечения через интернет

•Защищенный протокол передачи данных между сервером и устройством

•Низкое энергопотребление - до месяца работы (мониторинга) в off-line

•Электронная защита выходов от перегрузки

Технические параметры

Параметры

Пределы

Ток потребления процессорного блока в дежурном режиме (мА)

<40

Напряжение питания процессорного блока (В)

От 9 до 32

Диапазон рабочих температур процессорного блока и модуля запуска (°С)

От -40 до +85

Нагрузочная способность выходов «Открытый коллектор» процессорного блока (мА)

До 250

Выход на сирену процессорного блока (А)

До 1,5

Напряжение срабатывания отрицательных входов процессорного блока (В)

Менее 0,4

Напряжение срабатывания положительных входов процессорного блока (В)

Более 9

Время работы процессорного блока от встроенного аккумулятора (ч)

Не менее 6

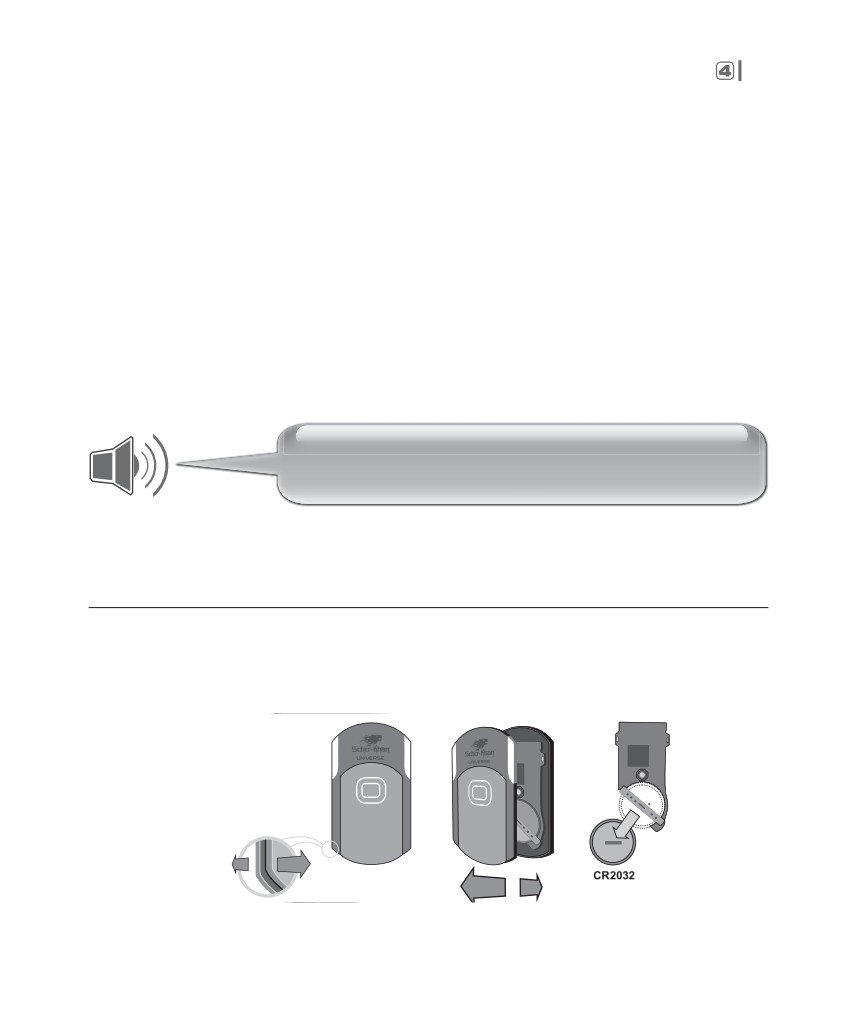

Элемент питания метки

CR 2032

Срок службы элемента питания метки

2 года

Система шифрования данных радиоканала

AES-128

3

Частота радиоканала (ГГц)

2,4

Ток потребления модуля запуска в дежурном режиме (мА)

5

Напряжение питания модуля запуска (В)

От 7 до 32

Нагрузочная способность выходов «Открытый коллектор» модуля запуска (мА)

До 250

Нагрузочная способность встроенных реле модуля запуска (А)

До 1

Комплектация

1.

Процессорный блок (исполнение корпуса IP-40)

1 шт.

2.

Брелок-метка (с элементом питания)

2 шт.

3.

Громкоговоритель (с кабелем)

1 шт.

4.

Модуль КОММАНДЕР (с кабелем)

1 шт.

5.

Антенна ГЛОНАСС/GPS (с кабелем)

1 шт.

6.

Антенна GSM (с кабелем)

1 шт.

7.

Жгут подключения разъема CN1 процессорного блока

1 шт.

8.

Жгут подключения разъема CN2 процессорного блока

1 шт.

9.

Реле блокировки двигателя (с колодкой)

1 шт.

10.

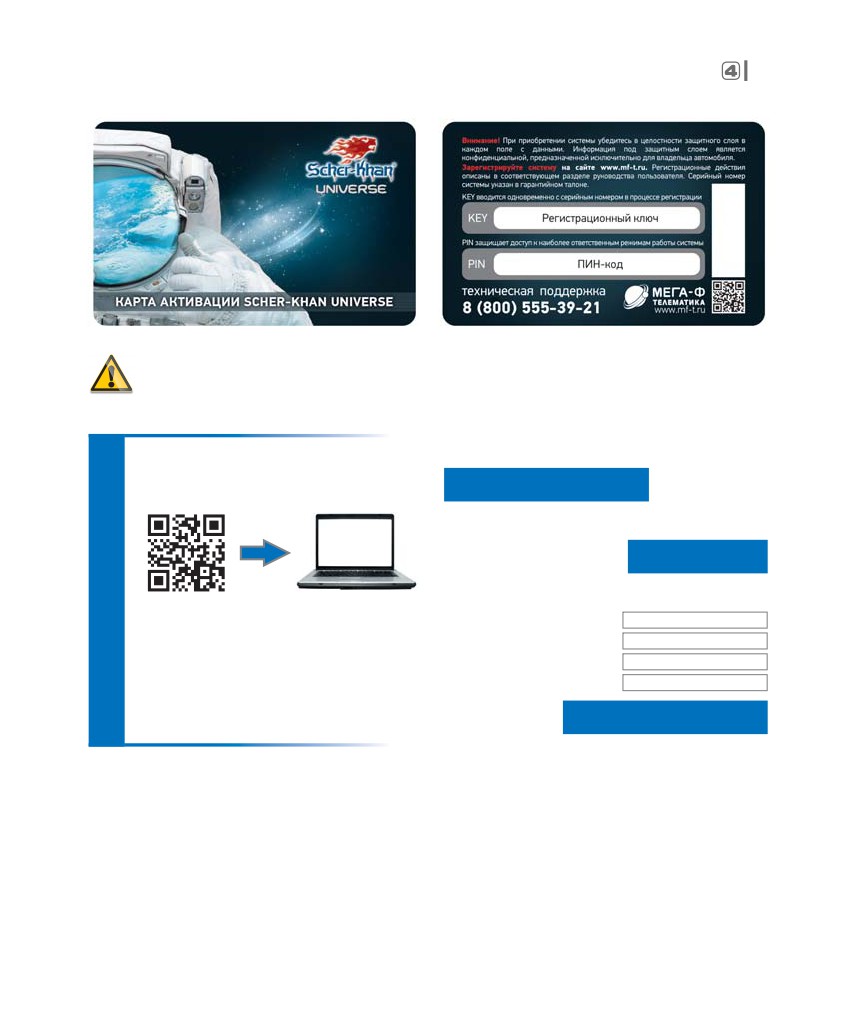

Пластиковая карта с регистрационными данными

1 шт.

11.

Инструкция по установке

1 шт.

12.

Инструкция по эксплуатации

1 шт.

13.

Наклейка для модуля КОММАНДЕР

1 шт.

14.

Модуль запуска

1 шт.

15.

Жгут подключения разъема CN1 модуля запуска

1 шт.

16.

Жгут подключения разъема CN2 модуля запуска

1 шт.

17.

SIM-карта

1 шт.

18.

Беспроводной модуль блокировки двигателя

1 шт.

Дополнительные компоненты

Указанная выше комплектация, при необходимости, может быть дополнена

релейным модулем запуска с нагрузочной способностью выходов до 25 А. Необ-

ходимость использования релейного модуля указывается в технологических картах

установки для каждого конкретного автомобиля. Беспроводные модули блокировки

двигателя (в сумме не более 4).

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ СИСТЕМОЙ, ВХОДЯЩИЕ

В КОМПЛЕКТАЦИЮ СИСТЕМЫ SCHER-KHAN UNIVERSE 4

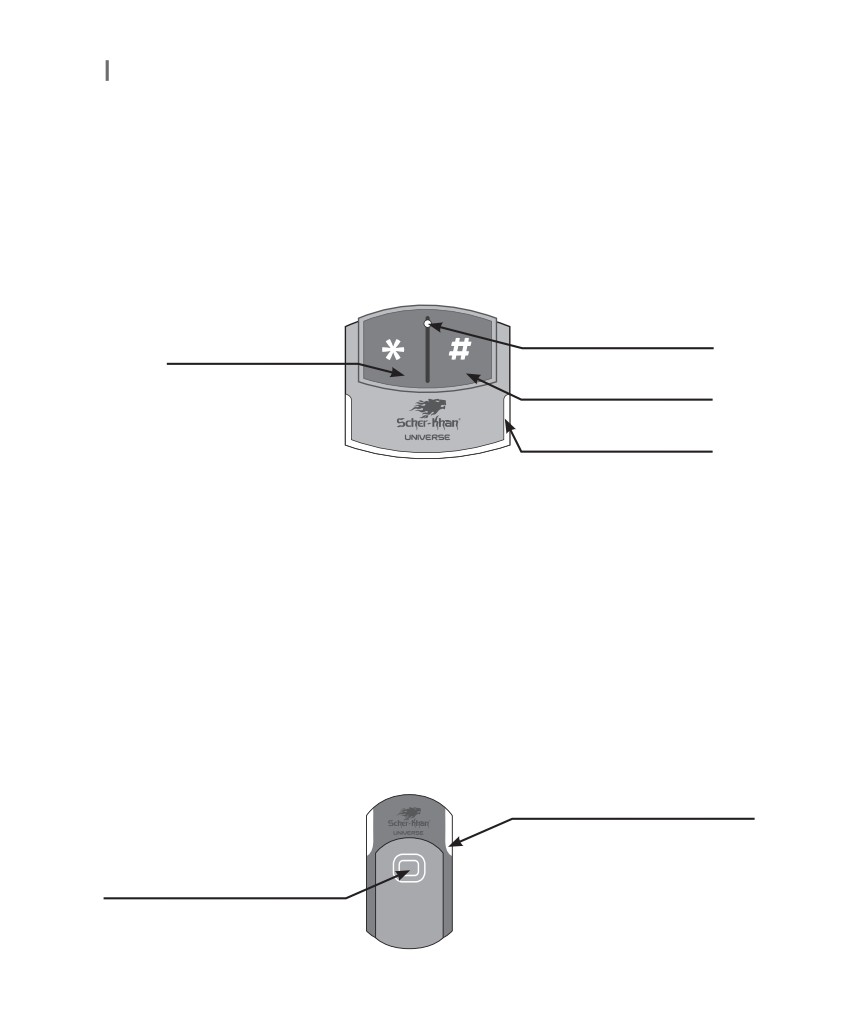

Модуль КОММАНДЕР

В комплектацию системы Scher-Khan UNIVERSE 4 входит модуль КОММАНДЕР,

позволяющий осуществлять управление системой при отсутствии брелоков-меток,

а также осуществлять проверку и конфигурирование системы (подробное описание

управления системой с помощью модуля КОММАНДЕР приводится на стр. 28-32

данной инструкции). Индикация режимов работы системы Scher-Khan UNIVERSE 4

4

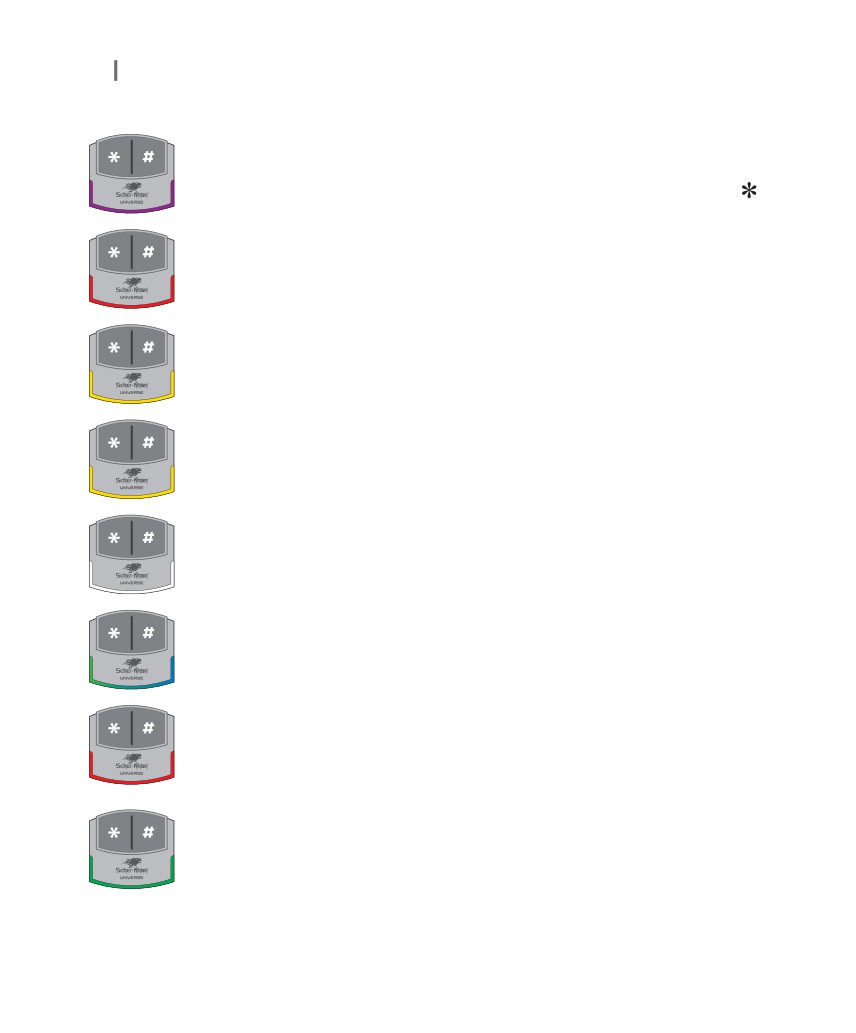

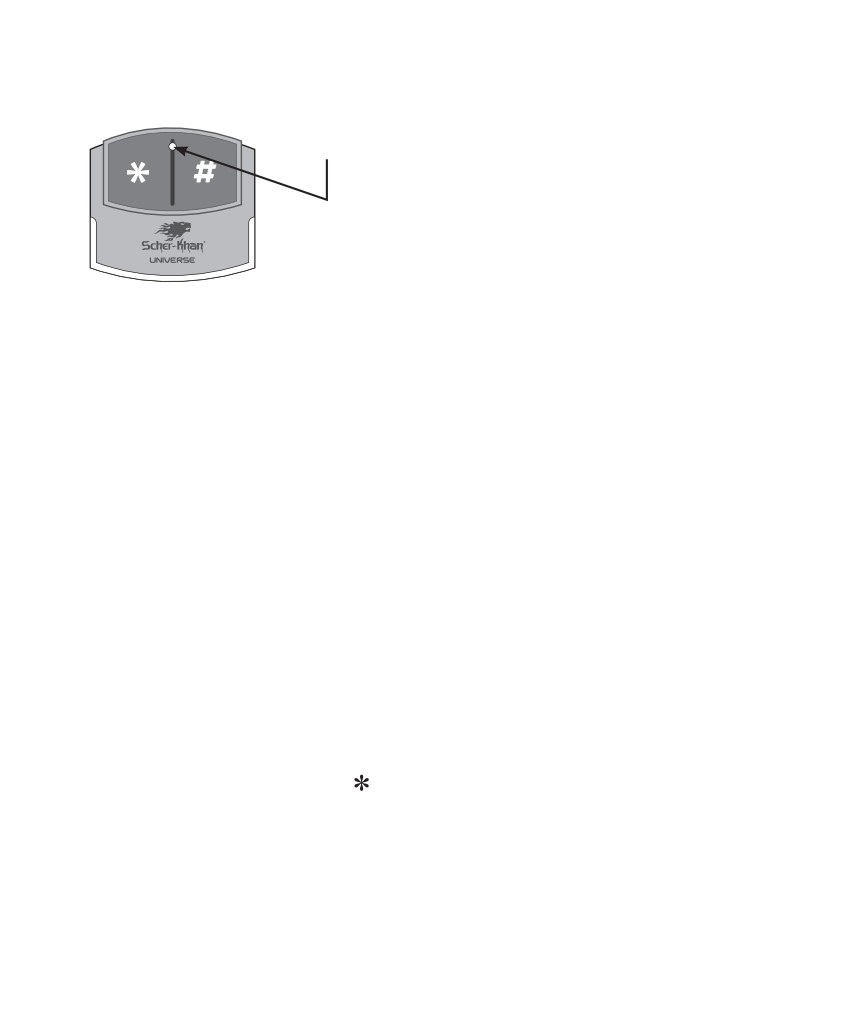

осуществляется с помощью многоцветного индикатора состояния, располагающе-

гося на корпусе модуля (индикация подробно описывается в разделе «Справочная

информация» на стр. 72-73 данной инструкции). Модуль КОММАНДЕР должен рас-

полагаться на лобовом стекле со стороны водителя (вблизи верхней границы стекла).

Правильное размещение модуля обеспечивает:

•Широкий угол обзора индикатора состояния в режиме охраны

•Удобное управление системой

•Безопасное использование режима «Громкая связь» (не отвлекающее

водителя от контроля за дорогой)

Высокочувствительный

Клавиша входа в голосовое

встроенный микрофон

меню модуля КОММАНДЕР

Клавиша выполнения

После входа осуществляет

избранной команды

перемещение по пунктам

меню

Многоцветный индикатор

состояния системы

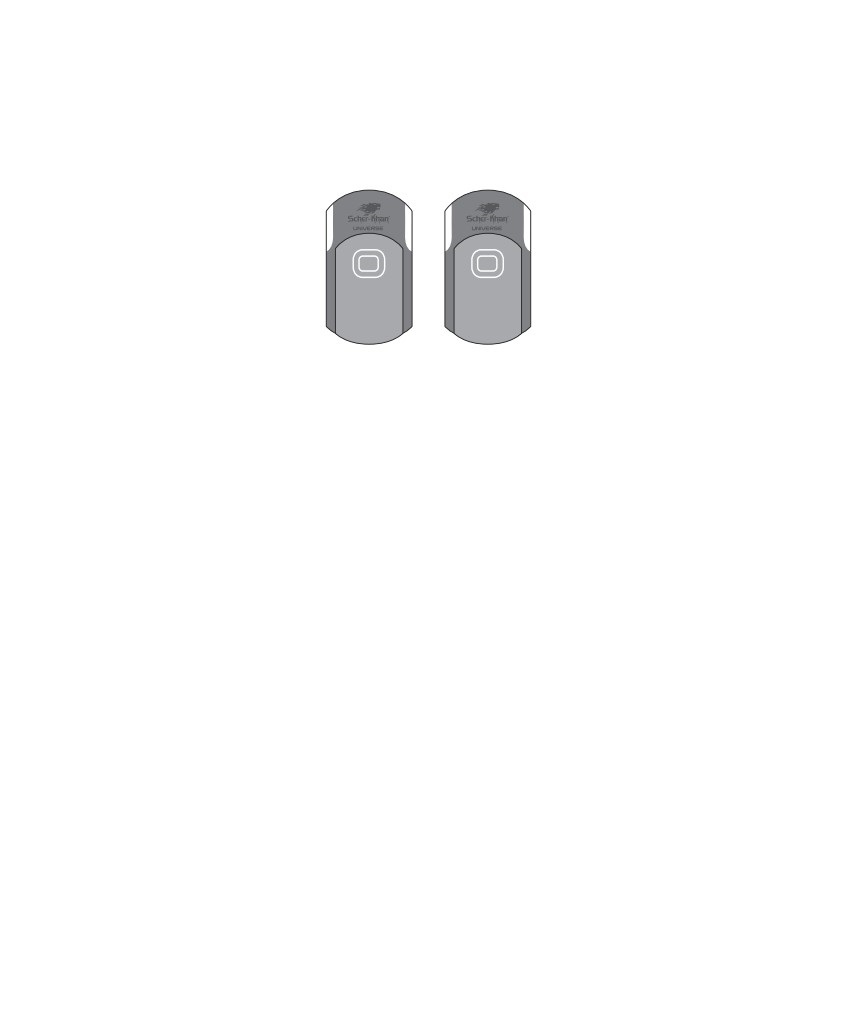

Брелок-метка

Для управления системой Scher-Khan UNIVERSE 4 используются два бре-

лока-метки, входящие в комплектацию. С помощью нажатий кнопки на корпусе

брелока-метки, осуществляется включение/выключение режима «Охрана» (более

подробно управление системой с помощью брелоков-меток описано на стр. 20-

23 данной инструкции). При запуске двигателя и во время движения автомобиля

система Scher-Khan UNIVERSE 4 контролирует наличие брелока-метки вблизи ав-

томобиля (при условии включенных соответствующих функций «Иммобилайзер» и

«Защита от захвата» в личном кабинете пользователя). Благодаря датчику движе-

ния, встроенному в брелок-метку, значительно увеличено время работы элемента

питания до следующей замены (до нескольких лет). Двухцветный индикатор бре-

лока-метки количеством вспышек подтверждает включение/выключения режима

охраны (индикация брелока-метки более подробно описана на стр. 20-23 данной

инструкции).

Двухцветный индикатор

Кнопка включения/

выключения режима «Охрана»

6

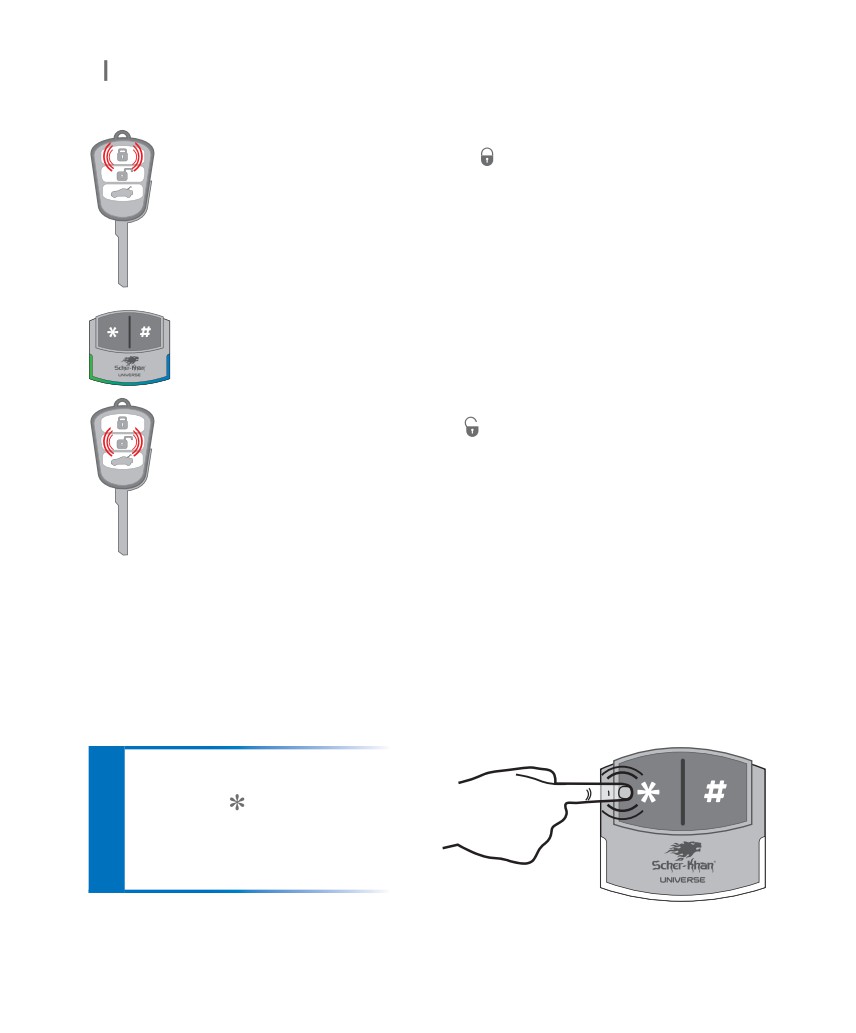

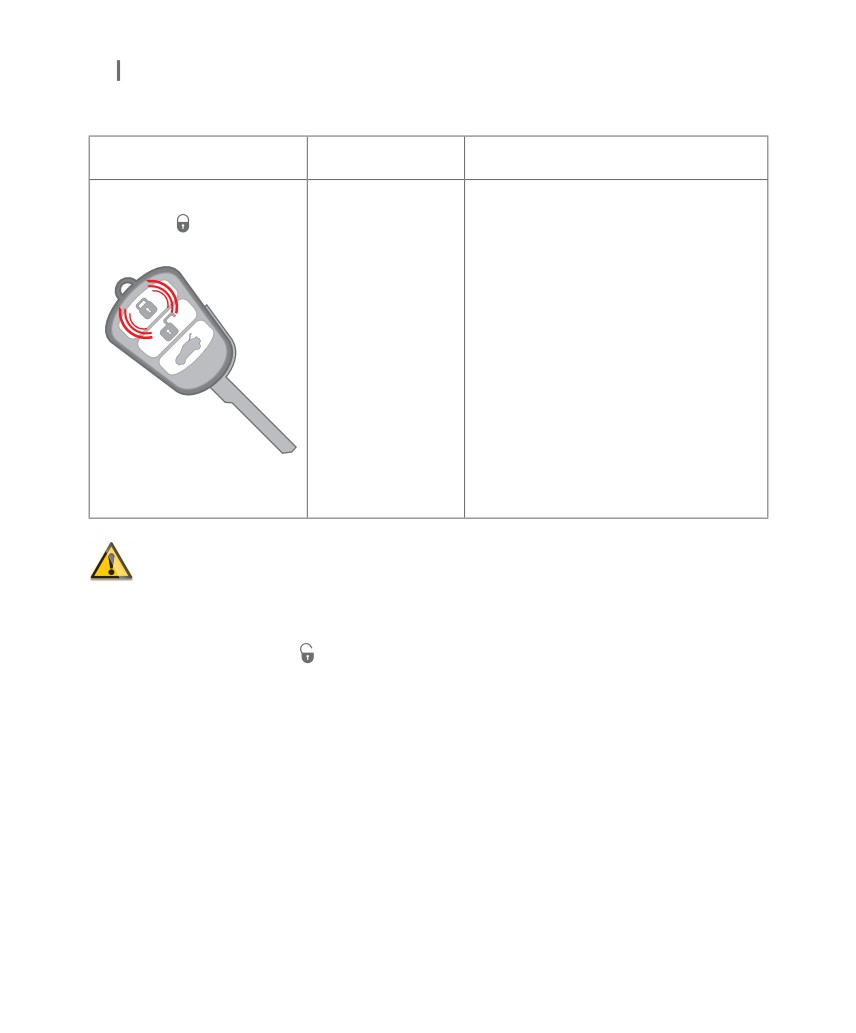

Проверка управления системой штатным брелоком автомобиля

Нажмите кнопку «Поставить на охрану» («Закрыть») штатного брелока

автомобиля. После нажатия кнопки система Scher-Khan UNIVERSE 4

перейдет в режим «Охрана». Постановка в охрану будет сопровождать-

ся одним звуковым сигналом сирены и одной вспышкой световой инди-

кации*. Центральный замок закроется. Индикатор состояния на модуле

КОММАНДЕР будет непрерывно гореть зеленым цветом в течение 5 се-

кунд (диагностика входов).

Равномерное мигание (с частотой одна вспышка в секунду) индикатора

системы с переходом из зеленого цвета в синий является индикацией

режима охраны.

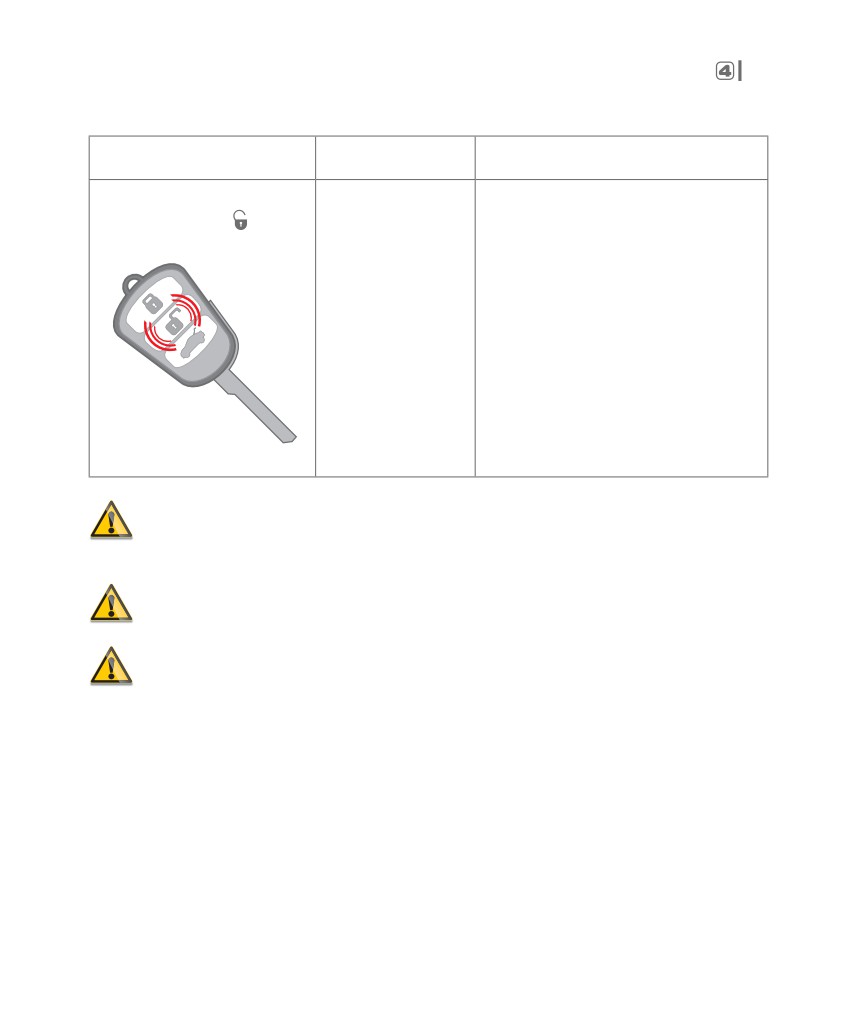

Нажмите кнопку «Снять с охраны» («Открыть») штатного брелока авто-

мобиля. После нажатия кнопки система Scher-Khan UNIVERSE 4

перейдет в режим «Снято с охраны». Снятие с охраны будет сопрово-

ждаться двумя звуковыми сигналами сирены и двумя вспышками свето-

вой индикации*.

Индикатор состояния на модуле КОММАНДЕР перестанет мигать.

Дальнейшая проверка системы Scher-Khan UNIVERSE 4 по оставшимся пунктам

осуществляется в «Демонстрационном режиме». Режим позволяет проводить пол-

ную проверку всех аппаратных и программных составляющих системы.

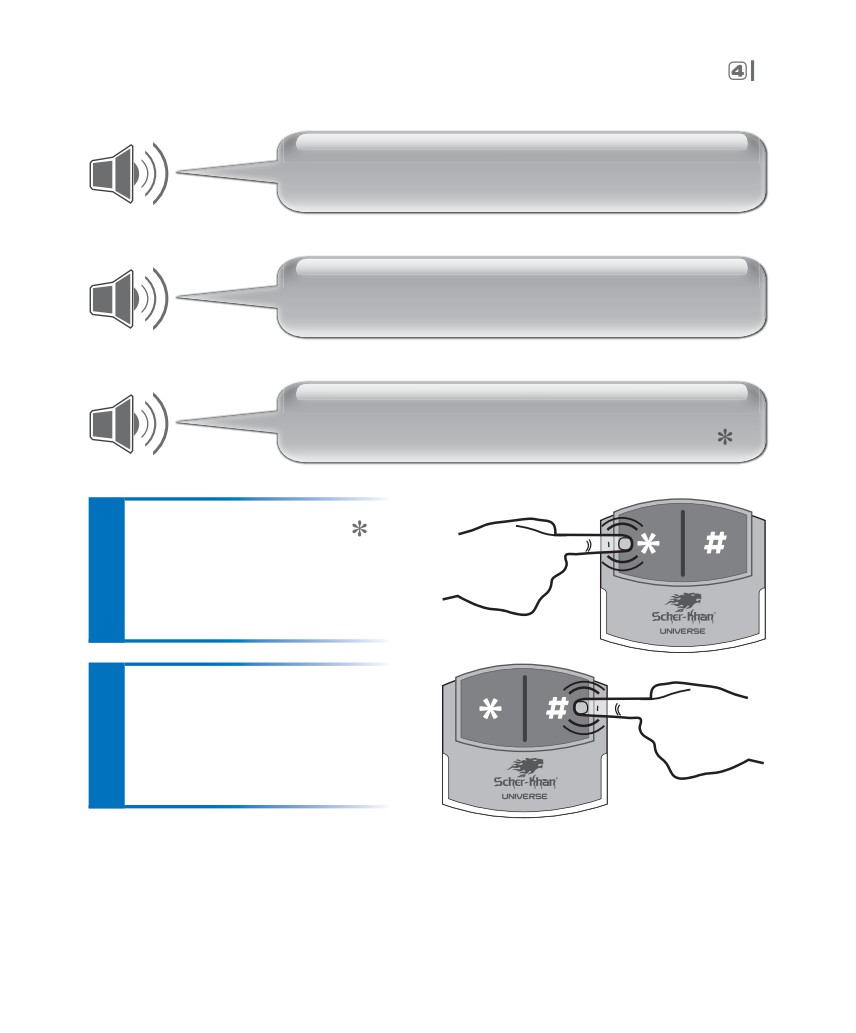

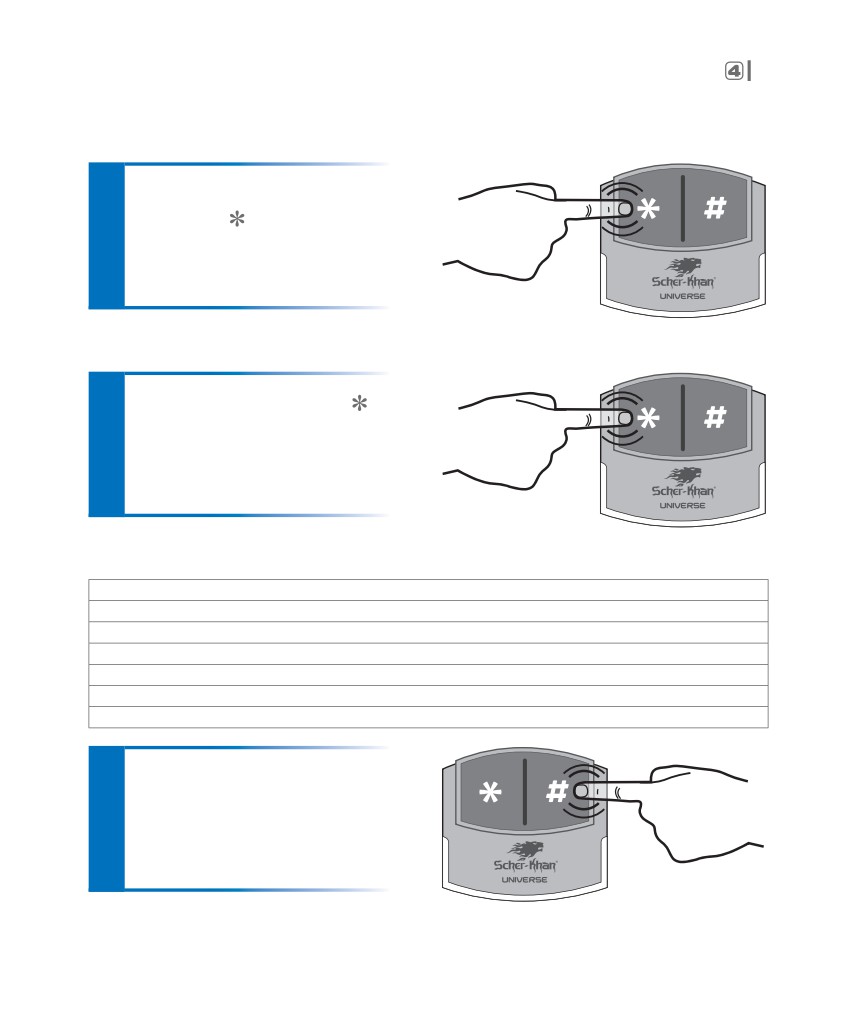

Вход в «Демонстрационный режим»

Вход в «Демонстрационный режим» доступен только из режима «Снято с охраны».

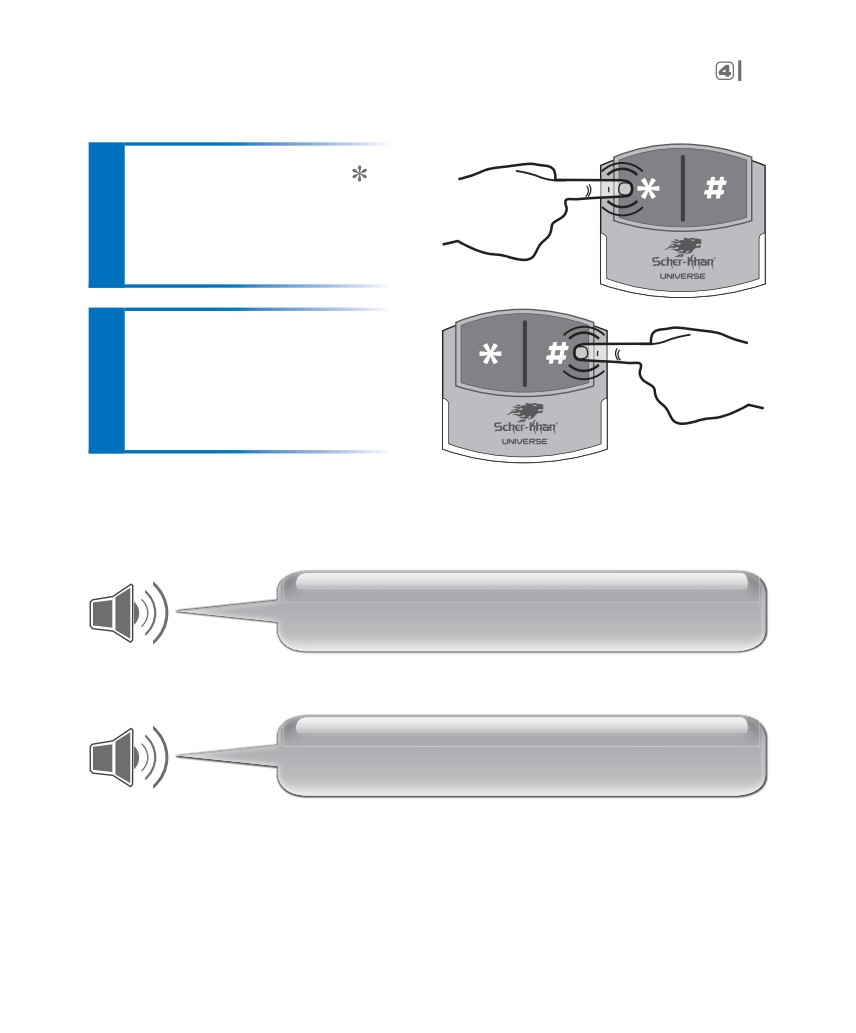

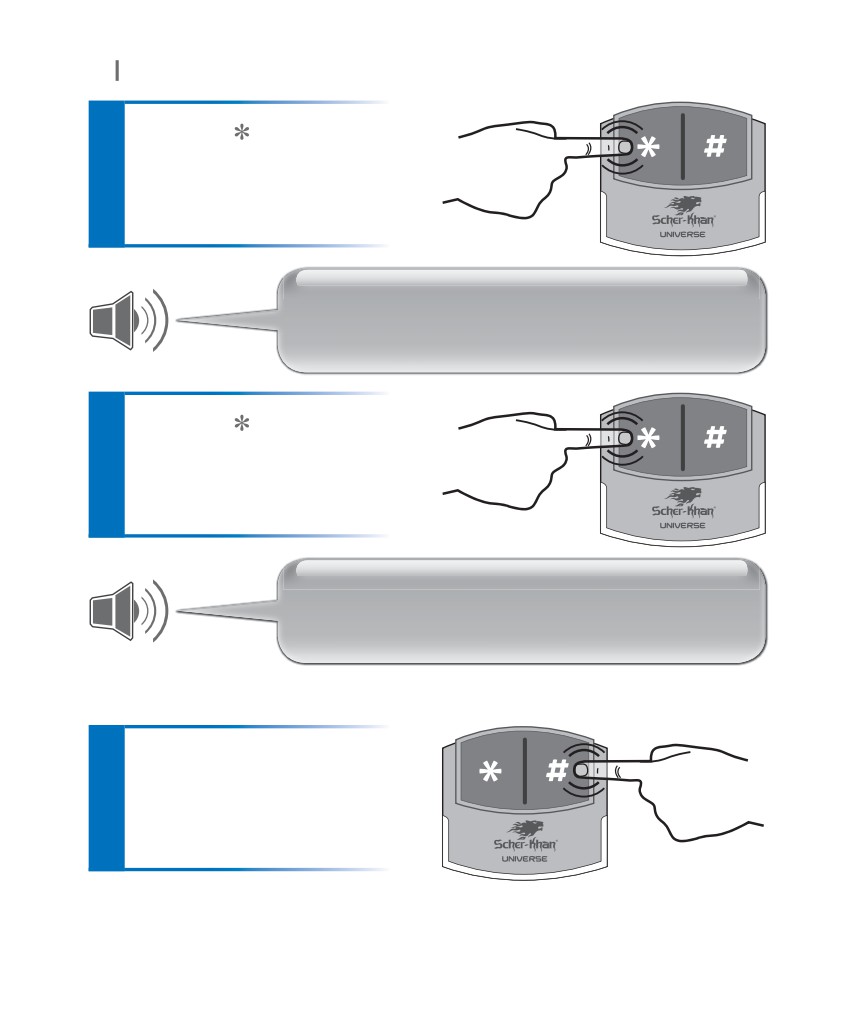

Нажмите и удерживайте

1 КО

ММАНДЕР

ØÀÃ

3 СЕК.

*Если в настройках системы Scher-Khan UNIVERSE 4 включены звуковые и световые сигналы подтверждения. При наличии

штатной охранной системы сохраняется заводская индикация постановки на охрану.

7

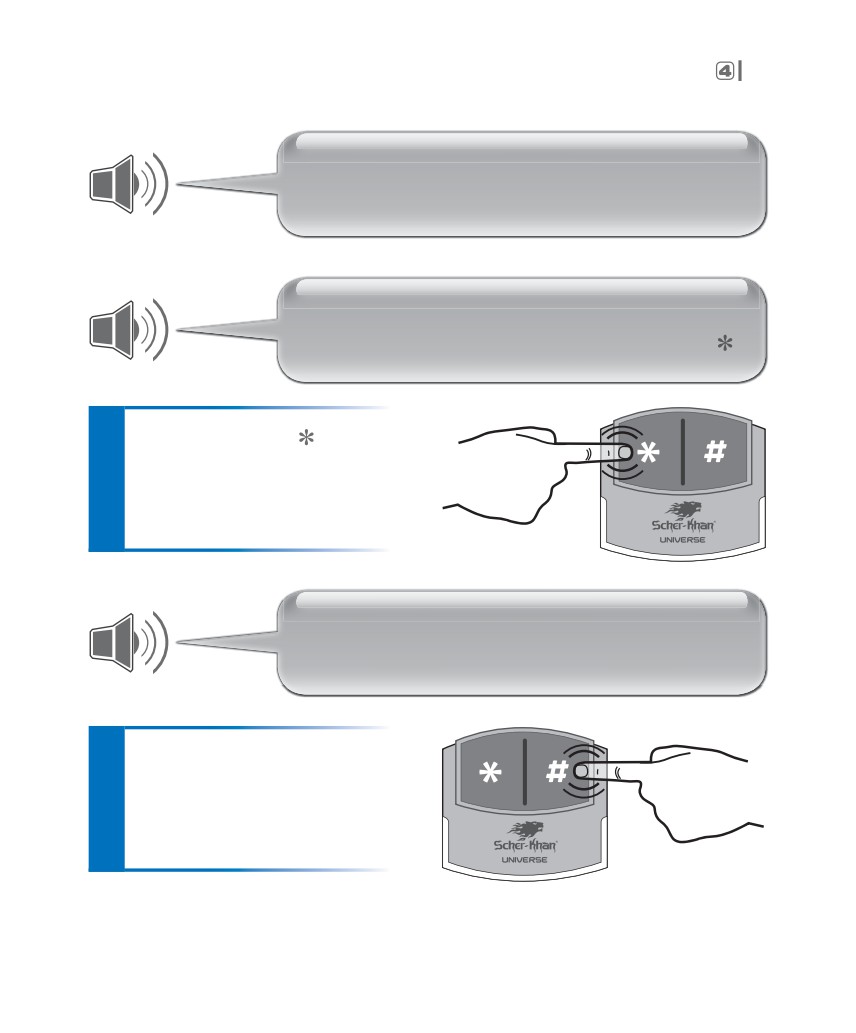

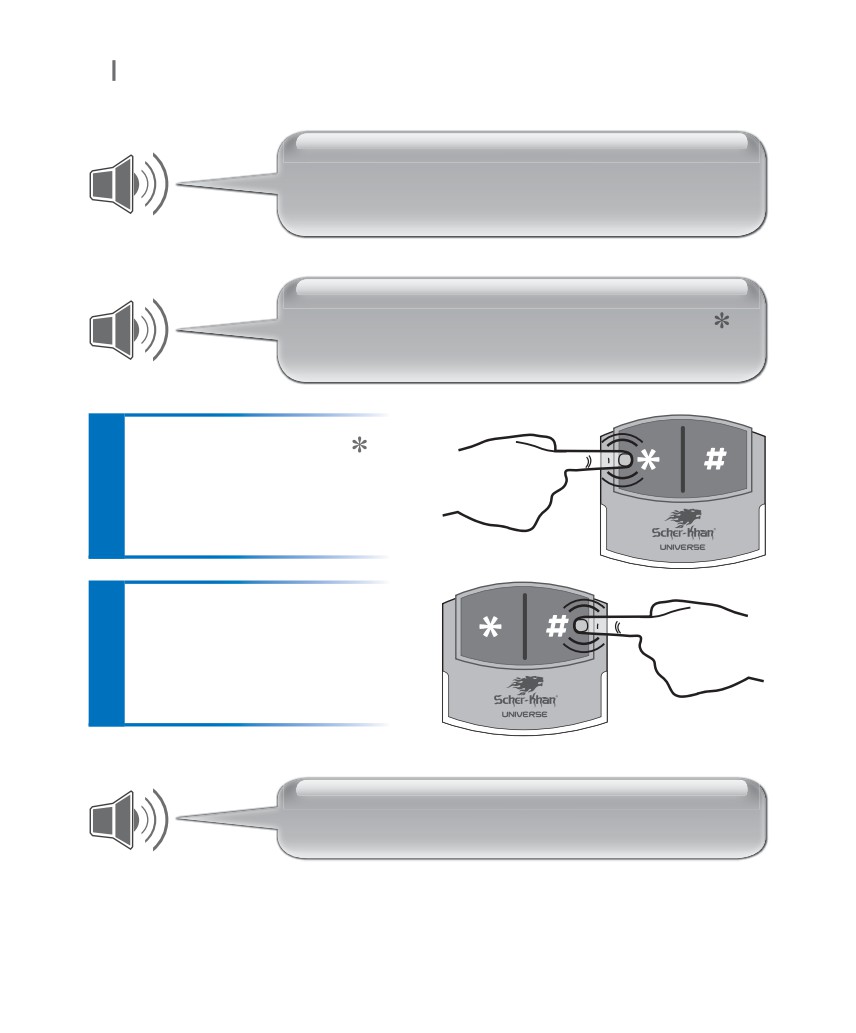

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Режим охраны выключен*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

Короткими нажатиями ( )

2 выберите команду «Перейти в демонстрационный

ØÀÃ

режим»

0,5 СЕК.

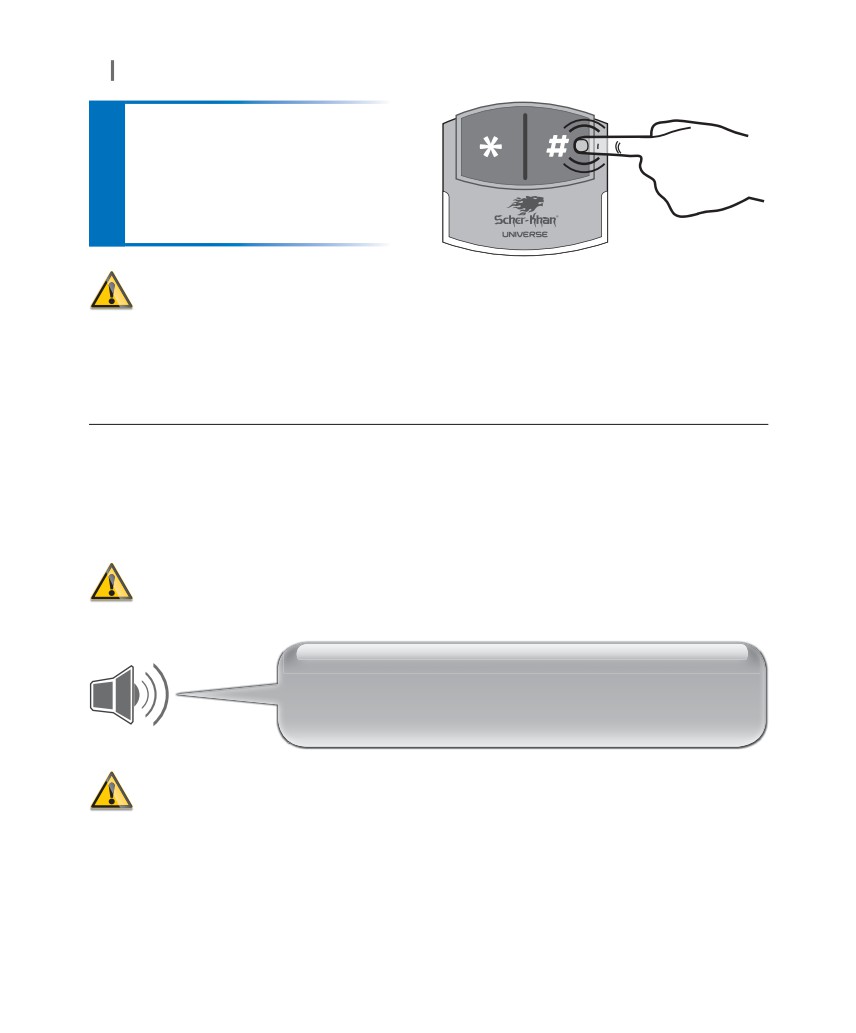

Выполните

3 команду (#)

ØÀÃ

0,5 СЕК.

*После сообщения о текущем состоянии системы следует сообщение о наличии/отсутствии соединения с сервером и

обнаружении/отсутствии спутников.

8

Система сообщает о переходе в «Демонстрационный режим»:

Команда выполнена.

Демонстрационный режим*

Проверка работоспособности входов системы

Не оказывайте воздействия на несколько охранных зон одновременно. Да-

вайте возможность системе проговаривать все сообщения целиком. После-

довательность выполнения шагов проверки с 1 по 7 может быть произвольной.

Приводимый ниже порядок действий носит рекомендательный характер, гаранти-

рующий проверку работоспособности системы в полном объеме.

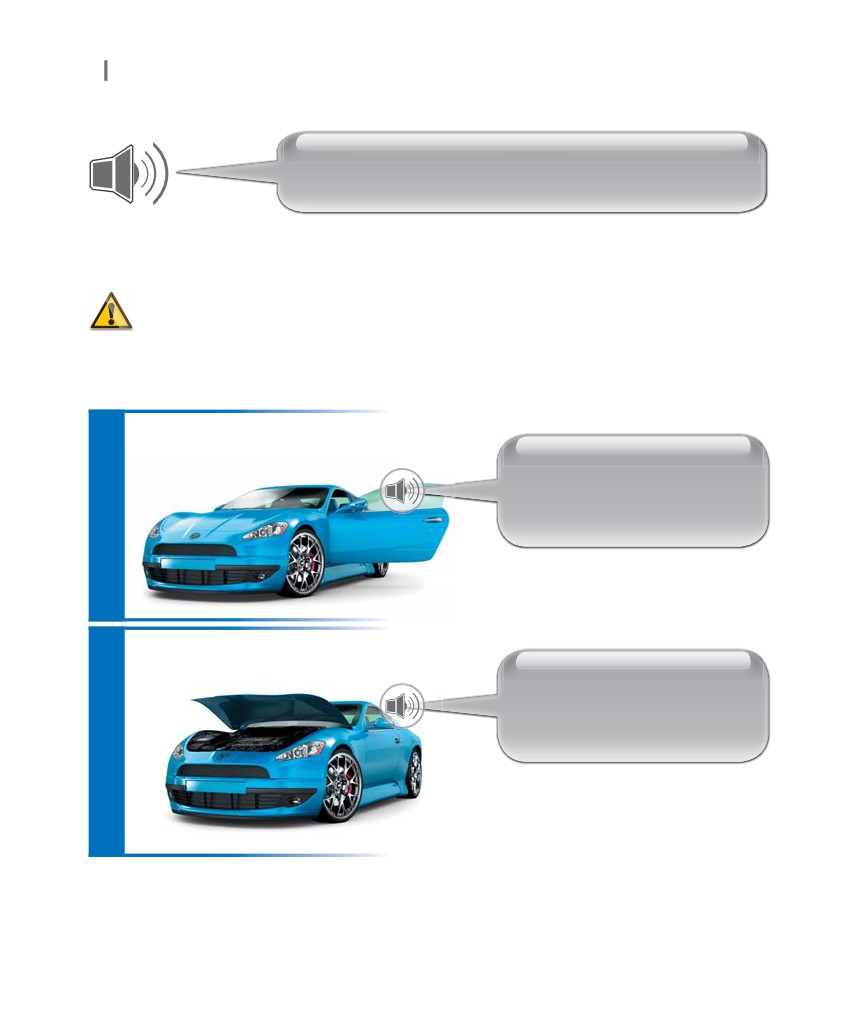

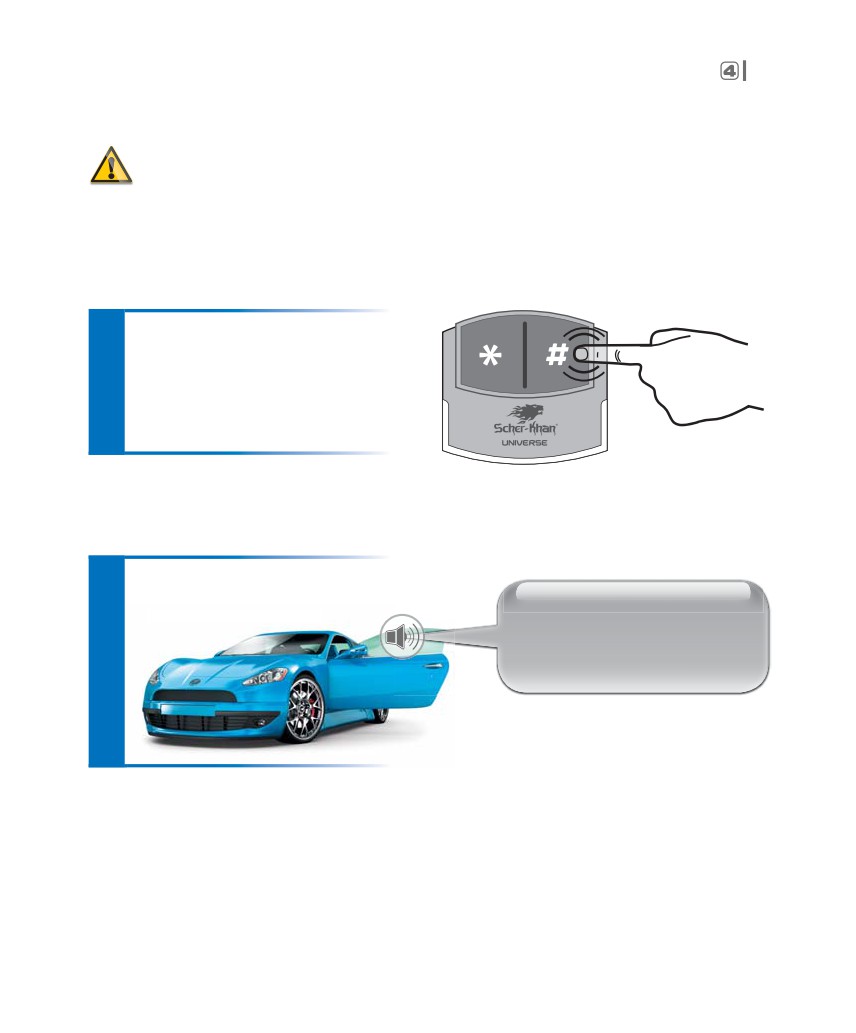

Откройте водительскую дверь**

Двери открыты

1

ØÀÃ

вательно проверьте реакцию системы на открытие всех

**Последо

дверей. Перед проверкой каждой следующей двери

остальных

закрывайтепредыдущую открытую дверь.

Откройте капот

Капот открыт

2

ØÀÃ

*После сообщения о текущем состоянии системы следует сообщение о наличии/отсутствии соединения с сервером и

обнаружении/отсутствии спутников.

9

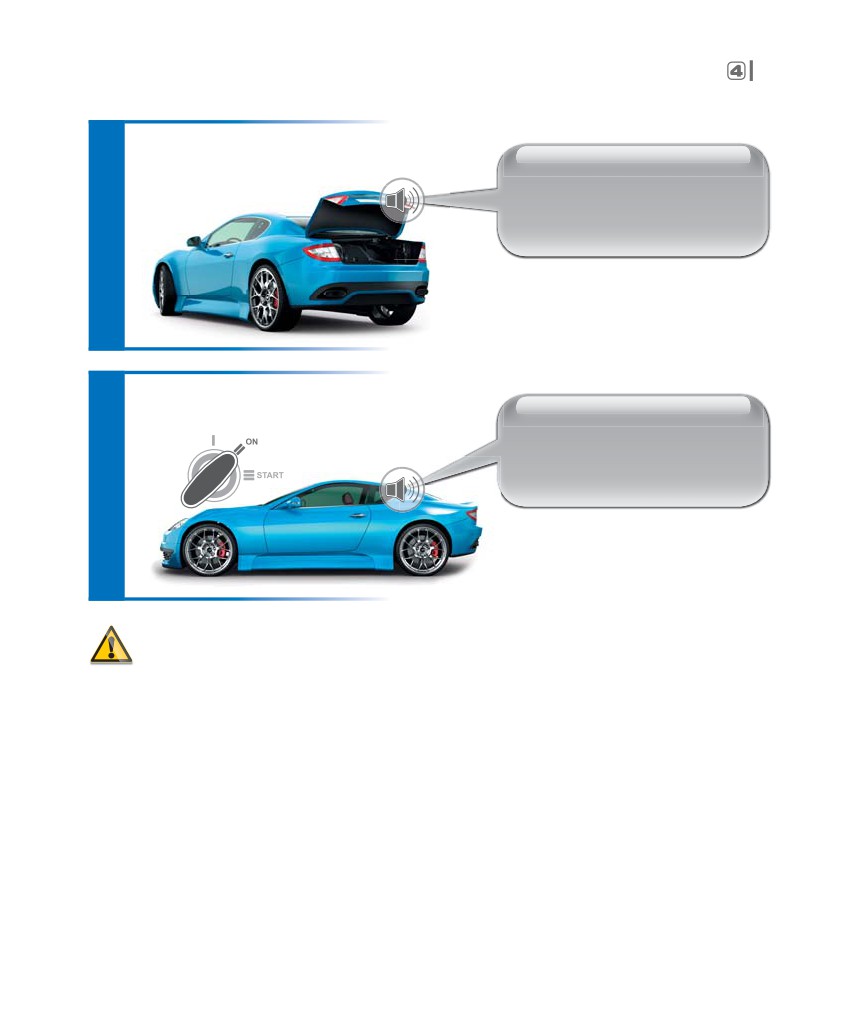

Откройте багажник

(или пятую дверь*)

Багажник открыт

3

ØÀÃ

* Зависит от типа кузова автомобиля и подключения.

Включите зажигание**

Зажигание включено

4

ØÀÃ

**Не более чем на 15 сек.

Система распознает как появление воздействия на охраняемую зону, так и его

прекращение (с выдачей соответствующего голосового сообщения). Перед

проверкой очередной охранной зоны прекращайте воздействие на предыдущую

охранную зону.

10

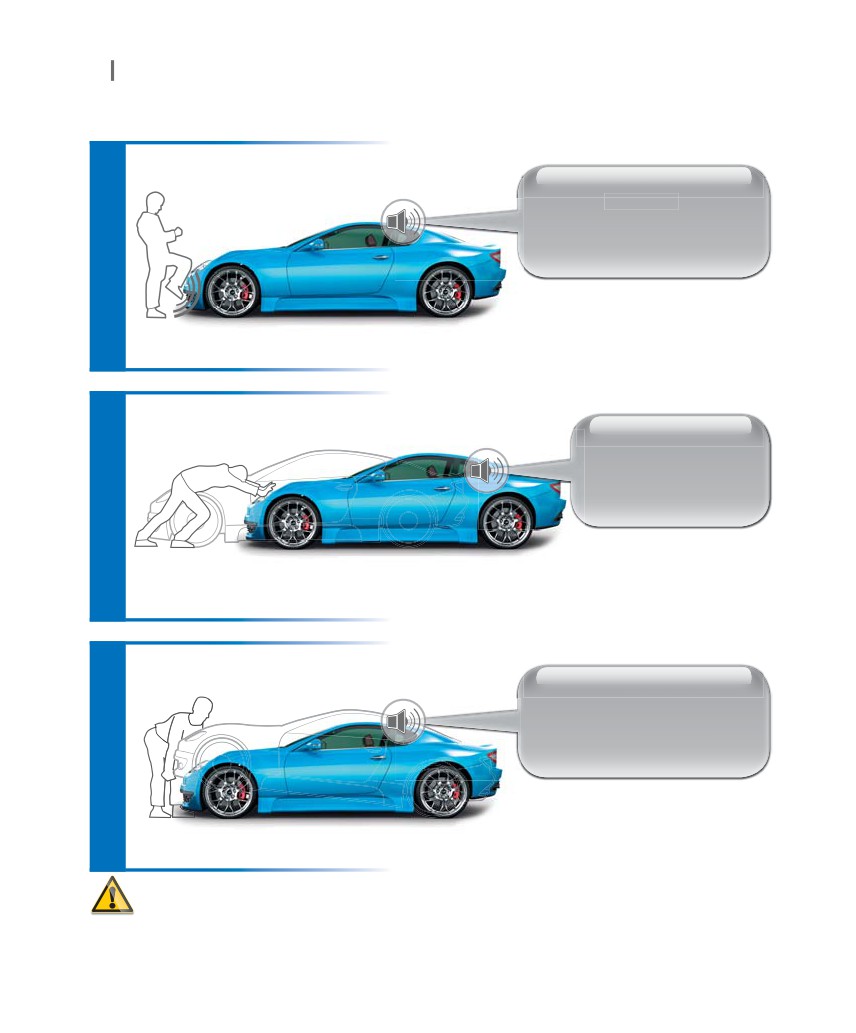

Проверка работоспособности датчика-акселерометра

Ударьте по автомобилю*

Тревога!

Удар

по автомобилю

5

ØÀÃ

*Удар наносится по жесткой части автомобиля, способной выдержать удар (средней степени тяжести) без воз-

никновения следов деформации кузова.

Перекатите автомобиль**

Тревога!

Наклон

или перемещение

6

автомобиля

ØÀÃ

**Расстояние,

при котором обнаруживается факт движения зависит от интенсивности движения и от настройки чув-

ствительности датчика перемещения. Будьте готовы остановить автомобиль в нужный момент, учитывая большую инер-

цию движения. При выключенном двигателе для торможения требуется значительное усилие на педаль тормоза.

Измените угол наклона автомобиля***

Тревога!

Наклон

или перемещение

7

автомобиля

ØÀÃ

***Воспользуйтесь стояночным тормозом для обеспечения неподвижного состояния автомобиля, затем с помо-

щью домкрата изменяйте угол наклона автомобиля до момента отрыва колеса от поверхности.

Настройка чувствительности датчика-акселерометра осуществляется толь-

ко при закрепленном состоянии процессорного блока в салоне автомобиля.

Пользователь имеет возможность скорректировать чувствительность из личного

кабинета.

11

Проверка работоспособности выходов системы

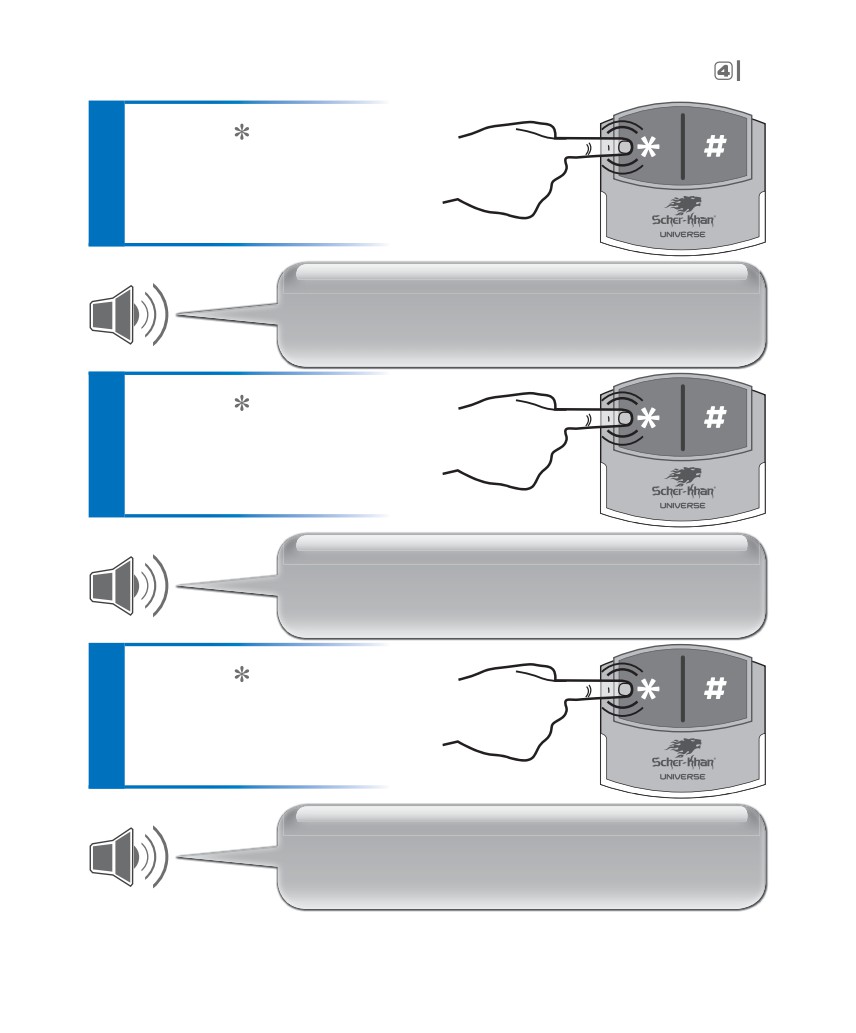

Войдите в голосовое меню системы UNIVERSE.

Нажмите и удерживайте

1 КО

ММАНДЕР

ØÀÃ

3 СЕК.

Затем

Короткими нажатиями ( )

2 выберите команду из списка

ØÀÃ

0,5 СЕК.

Команды меню «Демонстрационного режима»

№ 1: Выйти

№ 2: Включить тревогу (выключается самостоятельно)

№ 3: Закрыть ЦЗ

№ 4: Открыть ЦЗ

№ 5: Отпереть багажник*

№ 6: Включить блокировку двигателя**

№ 7: Записать значение оборотов холостого хода в память системы

Выполните

3 команду (#)

ØÀÃ

0,5 СЕК.

*Выполнение команды разрешено только при выключенном зажигании.

**Выполнение команды возможно только при заведенном двигателе.

12

Для проверки выхода сирены выполните команду голосового меню № 2 (долж-

но быть осуществлено соответствующее подключение выхода к сирене).

Для проверки функционирования цепей управления ЦЗ последовательно вы-

полните команды голосового меню № 3 и № 4.

Для проверки выхода управления замком багажника выполните команду голо-

сового меню № 5 (должно быть осуществлено соответствующее подключение).

Для проверки выхода управления блокировкой двигателя выполните команду

голосового меню № 6 при работающем двигателе (блокировка работающего двига-

теля требуется для правильного функционирования режима «Защита от захвата»).

Проверка работоспособности GSM-модема

и GPS/ГЛОНАСС-приемника

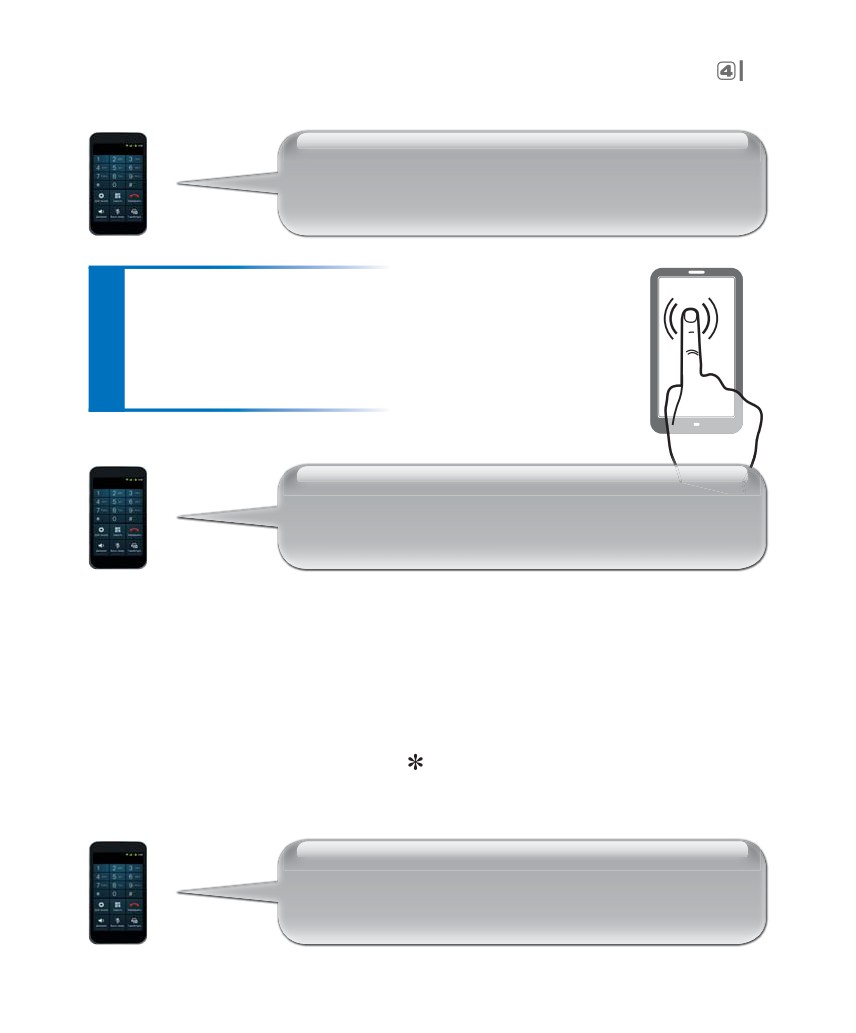

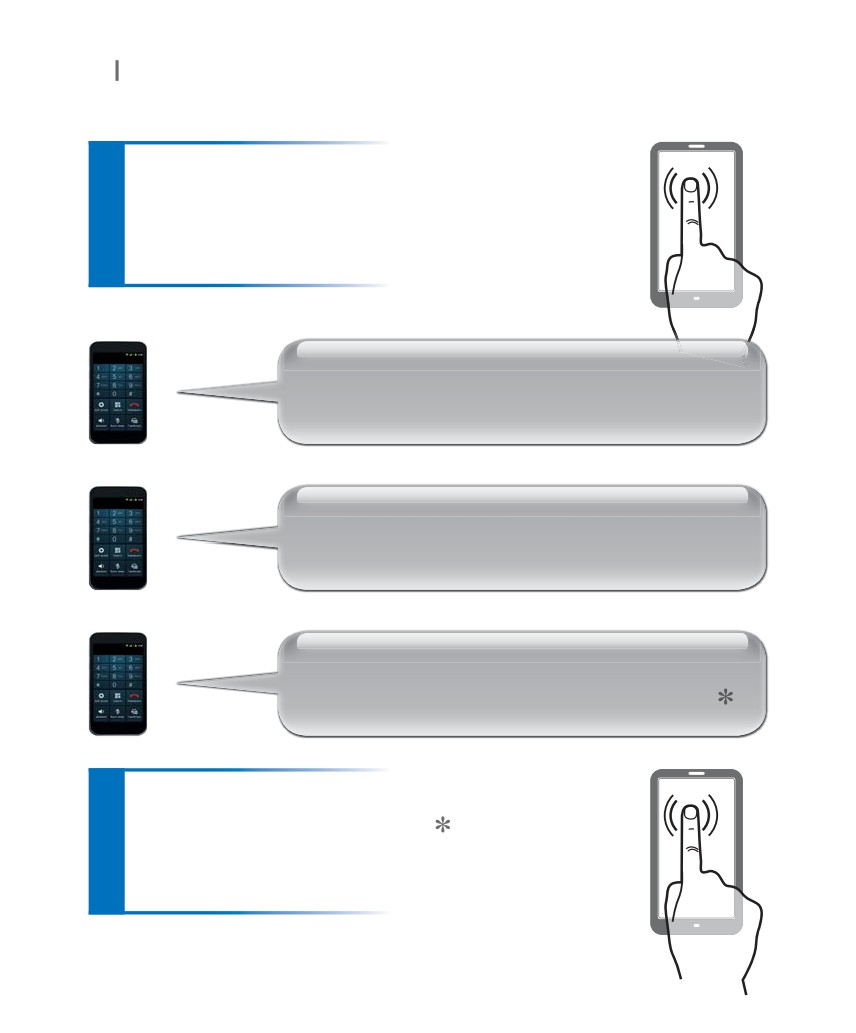

В «Демонстрационном режиме» система Scher-Khan UNIVERSE 4 отвечает на

звонки, поступившие с любого произвольного номера телефона.

Дозвонившийся по номеру системы абонент может прослушать сообщение:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние:

Демонстрационный режим*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

В голосовом меню телефона доступна команда «Включить громкую связь», ко-

торая позволяет проверить работоспособность микрофона и громкоговорителя в

автомобиле. Для проверки необходимо два человека. Человек, осуществляющий

звонок на номер системы Scher-Khan UNIVERSE 4, должен находиться на удалении

*После сообщения о текущем состоянии системы следует сообщение о наличии/отсутствии соединения с сервером и обна-

ружении/отсутствии спутников.

13

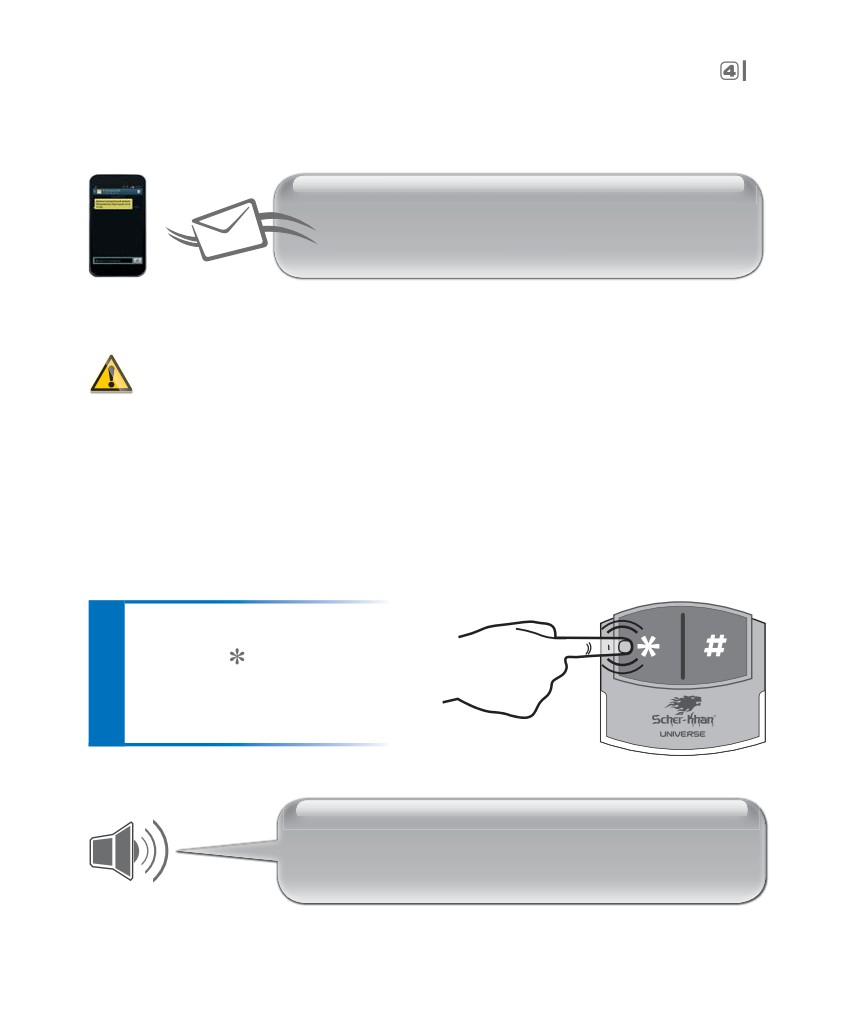

от автомобиля, помощник должен сидеть на водительском месте. По окончании

телефонного соединения с системой Scher-Khan UNIVERSE 4 на номер телефона, с

которого поступил звонок, будет отправлено SMS.

Демонстрационный режим.

Напряжение бортовой сети 11,5 В

Проверка работоспособности GSM-модема и GPS/ГЛОНАСС-приемника за-

вершает проверку системы Scher-Khan UNIVERSE 4 в целом.

Основным назначением «Демонстрационного режима» является провер-

ка правильности функционирования системы Scher-Khan UNIVERSE 4 по-

нятным для пользователя методом. При наличии пунктов проверки, давших не-

удовлетворительный результат, пользователь должен обратиться к мастеру,

осуществляющему сдачу автомобиля, за разъяснениями. Явные погрешности в

настройках или логике работы системы Scher-Khan UNIVERSE 4 устраняются со-

трудниками сервисного центра на месте.

Выход из «Демонстрационного режима»

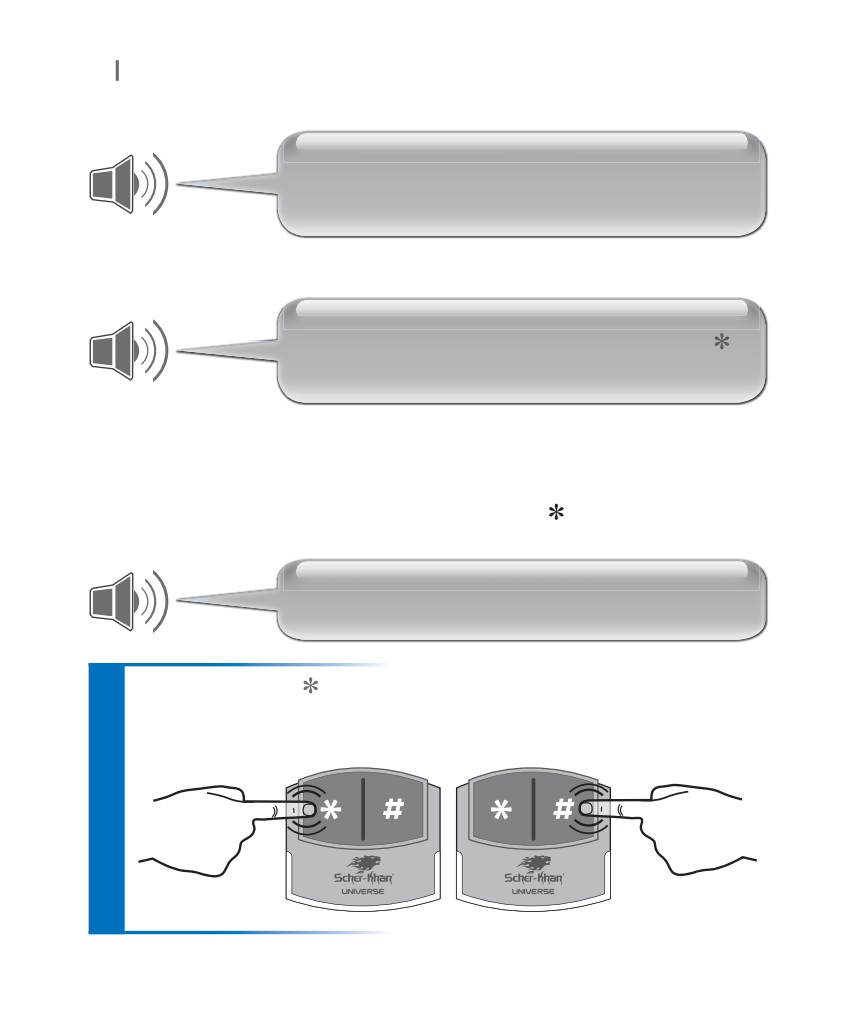

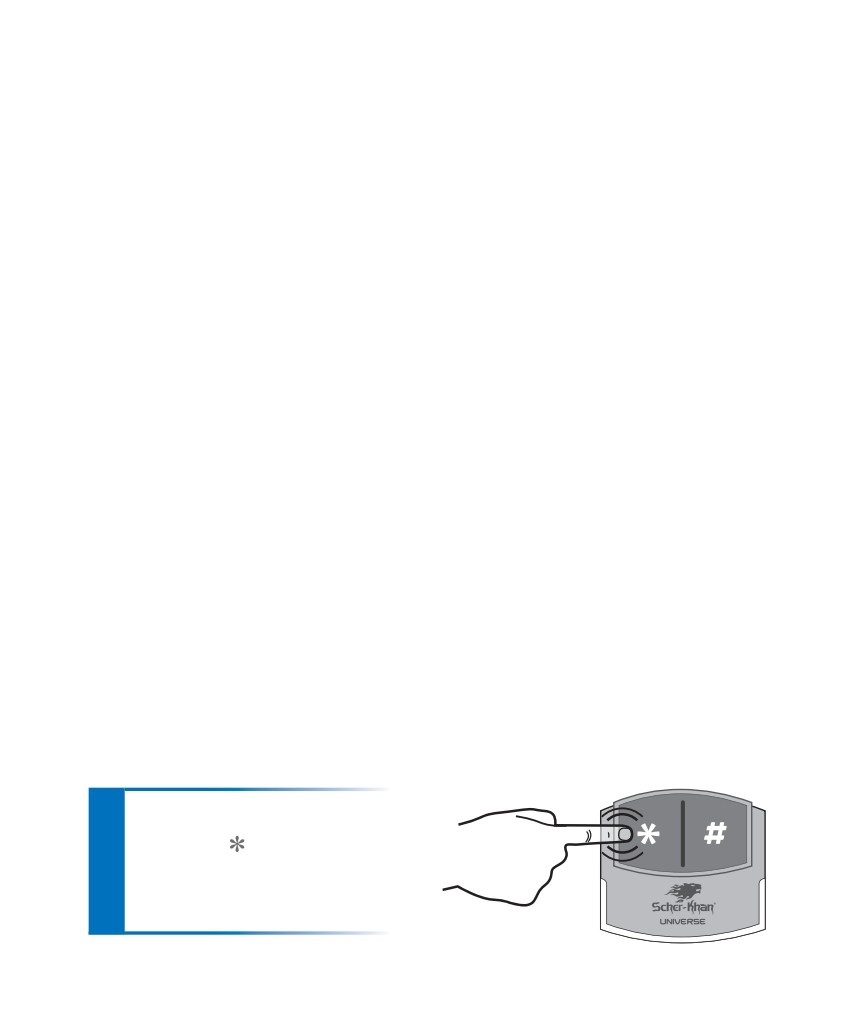

С помощью модуля КОММАНДЕР осуществите выход из «Демонстрационного

режима».

Нажмите и удерживайте

1 клавишу () на модуле

КОММАНДЕР

ØÀÃ

3 СЕК.

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

14

Система сообщает свое текущее состояние, например:

Демонстрационный режим*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( ).

Для выхода из голосового меню

включите зажигание

Короткими нажатиями ( )

2 выберите команду

«Выйти из демонстрационного

ØÀÃ

режима»

0,5 СЕК.

Выполните

3 команду, нажав (#)

ØÀÃ

0,5 СЕК.

Система сообщает о выходе из «Демонстрационного режима»:

Команда выполнена

*После сообщения о текущем состоянии системы следует сообщение о наличии/отсутствии соединения с сервером и обна-

ружении/отсутствии спутников.

15

Проверка модуля запуска двигателя

Перед проверкой модуля запуска необходимо убедиться в том, что в память си-

стемы записано значение оборотов холостого хода (смотрите стр. 62-63 дан-

ного руководства) и выполнено резервирование (только для автомобилей с МКПП)

(смотрите стр. 52 данного руководства).

Для подготовки системы к автозапуску, при работающем двигателе и поднятом

стояночном тормозе

Нажмите и удерживайте

1 клавишу (#) на модуле КОММАНДЕР

ØÀÃ

2 СЕК.

Система Scher-Khan UNIVERSE 4 включит поддержку зажигания*.

После включения поддержки зажигания необходимо вытащить ключ из замка

зажигания (для ключевых машин) и сымитировать выход из автомобиля.

Откройте/закройте

водительскую дверь

Автомобиль подготовлен

к автозапуску двигателя

2

ØÀÃ

По факту закрытия двери и включения режима охраны двигатель будет остановлен.

Для выполнения проверки модуля запуска необходимо с помощью брелока-

метки перевести систему в режим охраны, а затем нажать и удерживать клавишу

(#) в течение 2 секунд.

*Используется устоявшаяся терминология для автомобилей с традиционным замком зажигания. Для автомобилей, оснащен-

ных кнопкой Start/Stop, включится таймер резервирования. По истечении времени таймера произойдет имитация нажатия

кнопки Start/Stop и двигатель будет остановлен.

16

Выполните

3 команду (#)

ØÀÃ

2 СЕК.

Обязательно проконтролируйте состояние ЦЗ и автомагнитолы. Автомобиль

должен оставаться закрытым во время выполнения всех фаз работы автоза-

пуска (начало, продолжение, завершение). После завершения автозапуска авто-

мобиль должен находиться в режиме охраны, с запертыми замками, выключенной

автомагнитолой и выключенными фарами.

РЕГИСТРАЦИЯ ВЛАДЕЛЬЦА АВТОМОБИЛЯ

Регистрация владельца необходима при покупке автомобиля, оснащенного си-

стемой Scher-Khan UNIVERSE 4. После правильного выполнения всех инструкций

доступ к управлению системой остается только у владельца автомобиля. После реги-

страции владельца на сервере www.mf-t.ru становится возможным online-управление

из личного кабинета с поддержкой всех телематических и охранных функций.

Каждое включение зажигания, если отсутствует регистрация владельца, бу-

дет сопровождаться голосовым сообщением системы и серией вспышек све-

товой индикации автомобиля.

Режим ограниченной функциональности.

Возможности оповещения и управления при помощи

сотовой связи будут доступны после регистрации

системы в личном кабинете

Эксплуатация системы без проведенной процедуры регистрации нежела-

тельна! Невыполнение данного пункта снимает всякую ответственность с

производителя системы за ограниченную функциональность изделия.

В состав комплектации входит пластиковая карточка, на которой под защитным

слоем хранятся регистрационный ключ и ПИН-код Вашего экземпляра системы.

Они потребуются Вам для регистрации и управления системой. Пользователь мо-

жет изменить ПИН-код в личном кабинете.

17

Внимание! При получении карточки проверяйте целостность защитного слоя!

В новой системе (при покупке нового автомобиля) защитный слой должен

быть неповрежденным!

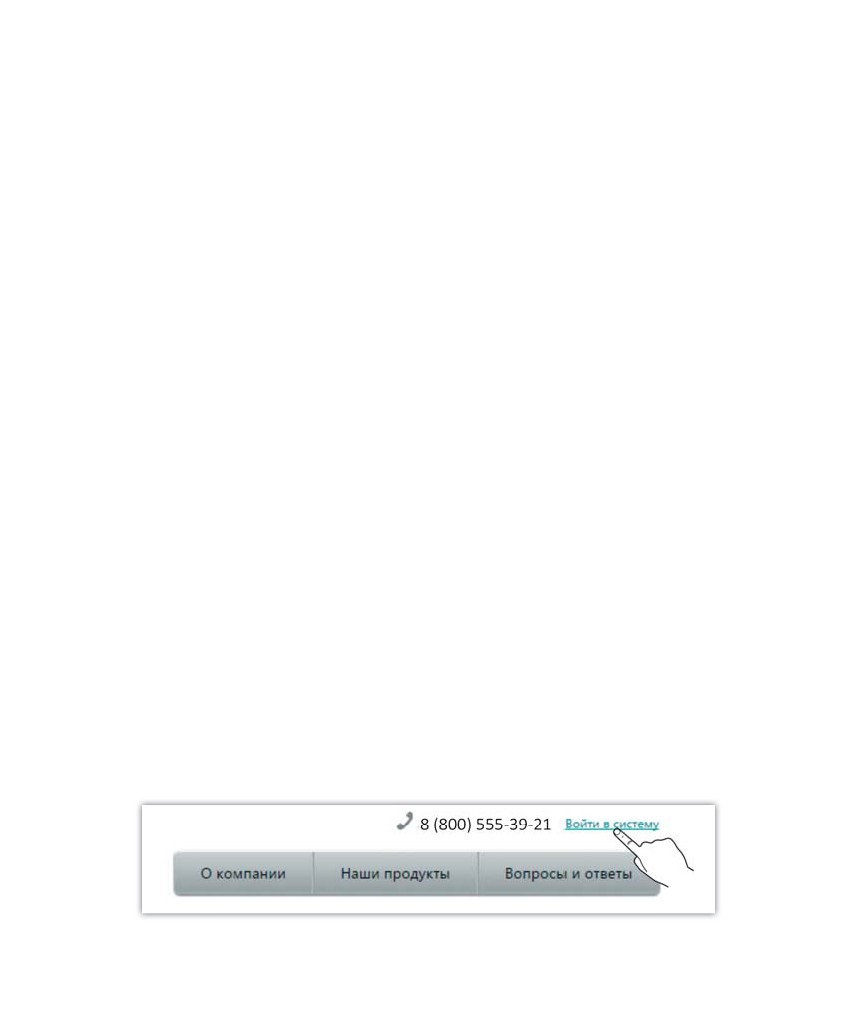

Нажмите кнопку

Зайдите на сервер

www.mf-t.ru

Войти в систему

, затем

в открывшейся вкладке нажмите

Регистрация

1

Все поля обязательны для заполнения

ØÀÃ

*Логин - латинский набор символов (не меньше

шести, не больше двадцати символов) без учета

*Логин:

регистра, например, ivanov_ivan_ivanovih

**Пароль:

**Пароль - латинский набор символов (не меньше

Подтвердите пароль:

семи, не больше тридцати двух символов), в

котором должны обязательно присутствовать

E-mail:

одна заглавная буква и одна цифра, например,

Mazda626

Зарегистрироваться

Добавление автомобиля в личном кабинете

После успешной регистрации на сервере появляется возможность добавить

автомобиль в Ваш личный кабинет. С этого момента станет доступным:

•online-управление системой

•online-настройки пользовательских функций системы

•получение и обработка телематической информации

18

Для добавления нового автомобиля в личном кабинете нажмите

кнопку «Мой автомобиль», затем кнопку «Добавить автомобиль».

В открывшемся окне заполните два текстовых поля:

2

ØÀÃ

*Серийный номер:

xxxxxxxxxx

**Регистрационный ключ:

xxxxxxxxxxx

*Находится на Гарантийном талоне, а также на корпусе процессорного блока.

**Можно узнать, стерев защитный слой с поля «Регистрационный ключ» на пластиковой карте.

Удаление автомобиля из личного кабинета осуществляется при продаже ав-

томобиля новому владельцу. Все телематические данные, накопленные в ходе

эксплуатации автомобиля прежним владельцем, продолжат отображаться в лич-

ном кабинете нового владельца, если не будут удалены заблаговременно.

Передача управления системой новому владельцу

После продажи автомобиля предыдущий владелец должен:

•Сообщить новому владельцу о возможности удаленного управления

системой Scher-Khan UNIVERSE 4 из личного кабинета

•Удалить автомобиль из личного кабинета

•Убедиться в том, что система Scher-Khan UNIVERSE 4 перешла

в режим ожидания регистрации

Каждое включение зажигания, если отсутствует регистрация пользователя,

будет сопровождаться голосовым сообщением системы и серией вспышек

световой индикации.

Режим ограниченной функциональности.

Возможности оповещения и управления при помощи

сотовой связи будут доступны после регистрации

системы в личном кабинете

После покупки автомобиля новый владелец должен:

•Зарегистрировать личный кабинет для управления системой

•Добавить в личном кабинете систему, установленную на приобретен-

ном автомобиле

Внимание! Только после регистрации нового пользователя на ресурсе

www.mf-t.ru становится возможным online-управление из личного кабинета с

поддержкой всех телематических функций системы.

19

Если код регистрации утерян, то для его восстановления необходимо

обратиться в службу технической поддержки производителя системы

Scher-Khan UNIVERSE 4 по телефону горячей линии 8 (800) 555-39-21.

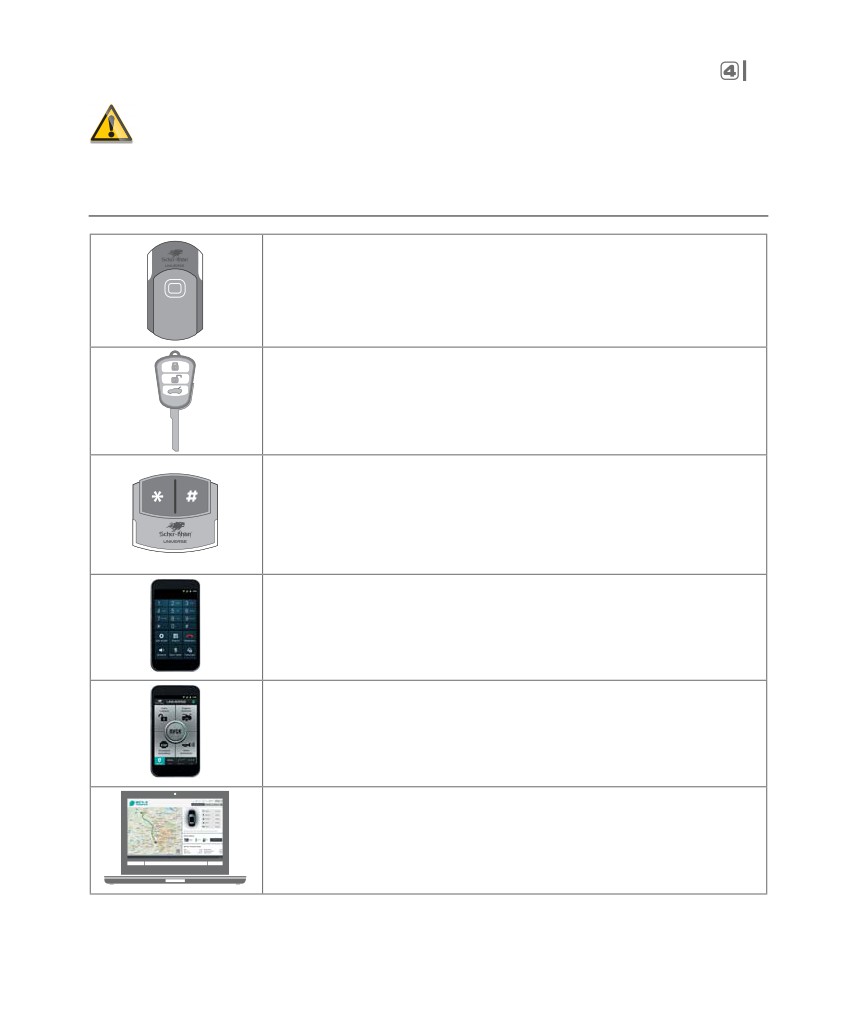

СПОСОБЫ УПРАВЛЕНИЯ СИСТЕМОЙ SCHER-KHAN UNIVERSE 4

Брелок-метка является основным источником управления

системой Scher-Khan UNIVERSE 4. Включение (выключение)

режима «Охрана» осуществляется с помощью нажатий кнопки

брелока-метки. При каждом включении зажигания и при начале

движения система контролирует наличие метки*.

Для большинства автомобилей, оснащенных штатной охранной

системой (центральным замком), осуществляется поддержка

управления системой Scher-Khan UNIVERSE 4 с помощью команд

штатного брелока.**

Модуль КОММАНДЕР, расположенный в салоне автомобиля, позволяет

управлять системой и получать информацию о состоянии системы

Scher-Khan UNIVERSE 4. Управление осуществляется выбором

необходимой команды из озвученного списка. Голосовое меню

модуля КОММАНДЕР обеспечивает доступ к служебным режимам,

недоступным с других источников управления.

Удаленное управление и контроль за состоянием системы

Scher-Khan UNIVERSE 4 может осуществляться с телефона звонком

на номер системы посредством тонального выбора команды из

голосового меню.

Возможно управление системой при помощи мобильного

приложения для смартфонов на базе iOS V 6.1 и старше,

ANDROID V 2.1 и старше.

Наиболее широкие возможности дает использование

специализированного сервера www.mf-t.ru, обслуживающего

систему Scher-Khan UNIVERSE 4. Управление и контроль за

состоянием системы осуществляется через интернет-соединение

из ЛИЧНОГО КАБИНЕТА.

*Наличие брелока-метки контролируется во время движения, когда включена опция «Иммобилайзер» во вкладке

«Конфигурация системы» в личном кабинете.

**При условии, что система Scher-Khan UNIVERSE 4 подключена к CAN-шине автомобиля.

20

Управление системой с помощью брелоков-меток

В состав комплектации системы Scher-Khan UNIVERSE 4 входят два брелока-

метки, которые записаны в память системы.

Управление системой с помощью брелоков-меток является наиболее защи-

щенным способом управления системой. Высокая скорость передачи данных

и мощная система диалогового кодирования (AES-128) обеспечивают надежный

уровень защиты радиосигнала.

Для управления системой достаточно одного брелока-метки. Второй брелок-

метка является запасным или может использоваться другими членами семьи (или

доверенными лицами).

Особенности работы брелока-метки

Внутри каждого брелока-метки находится датчик-акселерометр, позволяю-

щий определять перемещение брелока-метки и экономить за счет этого энергию

элемента питания. Если брелок-метка находится в неподвижном состоянии (на-

пример, лежит в сумке) более 2 минут, то включается режим энергосбережения,

при котором потребление энергии резко сокращается («спящий режим»). Если же

Вы носите метку в кармане одежды, расход энергии будет больше, а срок службы

элемента питания - меньше.

Если элемент питания брелока-метки разряжен, то при каждом включении за-

жигания система будет заблаговременно сообщать об этом пользователю:

Элемент питания брелока-метки разряжен.

Для замены используйте элемент CR2032

Вы можете настроить оповещение о разряде батарейки брелока-метки в личном

кабинете. В настройках по умолчанию включено оповещение при помощи SMS.

22

1. При отсутствии брелока-метки в непосредственной близости от автомобиля

во время включения зажигания система Scher-Khan UNIVERSE 4 сообщает:

Работа двигателя запрещена

Блокировка двигателя* не выключается, препятствуя запуску двигателя.

2. Попытка начать движение (при работающем двигателе), при отсутствии бре-

лока-метки в непосредственной близости от автомобиля, приводит к включению

блокировки двигателя*.

Владелец автомобиля имеет возможность временно отключить функцию

«Иммобилайзер» при отсутствии метки. Для этого необходимо выбрать по-

зицию меню «Разрешить поездку» в меню модуля КОММАНДЕР и ввести ПИН-код.

После ввода правильного значения ПИН-кода функция «Иммобилайзер» будет от-

ключена до следующего включения/выключения режима охраны.

Для защиты автомобиля во время движения проводятся дополнительные про-

верки наличия брелока-метки:

1. При начале поездки через 20 секунд движения автомобиля отсутствие бре-

лока-метки приводит к включению режима «Защита от захвата».

2. После открытия дверей во время движения. Отсутствие брелока-метки в

салоне автомобиля в течение 20-секундного непрерывного движения включает ре-

жим «Защита от захвата»

3. При открытии двери в момент кратковременной остановки автомобиля си-

стема Scher-Khan UNIVERSE 4 инициирует очередную проверку наличия брелока-

метки. Отсутствие брелока-метки при возобновлении движения приводит к вклю-

чению блокировки двигателя*.

Режим «Защита от захвата»

Режим «Защита от захвата» может быть активирован автоматически при исчез-

новении меток из видимости системы во время движения автомобиля или подачей

команды «Защита от захвата» с мобильного телефона.

Режим «Защита от захвата» предусматривает возможность блокирования

двигателя автомобиля во время движения, что может повлечь нарушение

безопасности движения.

Включение режима сопровождается частым миганием индикатора состояния

системы на модуле КОММАНДЕР красным цветом. Для привлечения внимания

остальных участников дорожного движения включатся аварийная индикация и зву-

ковой сигнал тревоги (если используется выход на сирену). Злоумышленник, управ-

ляющий захваченным автомобилем, получит голосовое предупреждение системы:

*При условии, что блокировка двигателя была реализована при монтаже системы.

23

Двигатель будет заблокирован через 40 секунд

Затем каждые 10 секунд предупреждение будет повторяться (обратный отсчет

времени до включения блокировки двигателя).

До выхода системы Scher-Khan UNIVERSE 4 из режима «Защита от захва-

та» попытки включения зажигания (запуска двигателя) будут вызывать сиг-

нал тревоги.

Выключение режима «Защита от захвата» происходит по факту нажатия кнопки

брелока-метки, если не истек 40-секундный интервал (обратный отсчет времени).

Выключение режима «Защита от захвата» после включения блокировки двигателя

осуществляется только по команде управления, полученной с телефона.

Когда система находится в режиме «Защита от захвата», пользователю

доступны команды управления:

В голосовом меню телефона

В голосовом меню модуля КОММАНДЕР

•Выключить режим

•Выключить режим

«Защита от захвата» (ПИН)*

«Защита от захвата» (ПИН)*

Управление системой с помощью штатного брелока автомобиля

Если автомобиль оснащен штатной охранной системой (дистанционно управ-

ляемым центральным замком), то система Scher-Khan UNIVERSE 4 будет выполнять

команды, посылаемые с штатного радиобрелока.

При нажатии кнопки штатного брелока будет происходить переход в режим

«Охрана» системы Scher-Khan UNIVERSE 4. В качестве сигналов подтверждения

могут использоваться световые и звуковые сигналы автомобиля. В зависимости от

настроек системы Scher-Khan UNIVERSE 4, а также ситуации, при которой осущест-

вляется переход в режим «Охрана» (например, не закрыта одна из дверей), свето-

вые и звуковые сигналы могут различаться. Изменение состояния системы отобра-

жается в личном кабинете, а также сопровождается изменением соответствующего

статуса в мобильном приложении.

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

24

Включение режима охраны штатным брелоком

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 4

Нажмите кнопку

Следуют

Включится блокировка двигателя,

световые и

индикатор состояния на модуле

LOCK штатного

звуковые сигналы

КОММАНДЕР начнет равномерно

брелока

подтверждения*.

мигать с переходом из зеленого

Замки дверей

цвета в синий.

запираются

Произойдет отправка сообщений

о переходе в режим охраны

посредством:

• SMS**

• Звонка на номер владельца

автомобиля**

• Изменения индикаторов в

личном кабинете и мобильном

приложении

Наличие дополнительных звуковых и световых сигналов подтверждения при

смене режимов, а также использование сигналов сирены в режиме «Тревога»

со стороны системы Scher-Khan UNIVERSE 4 определяется индивидуальными осо-

бенностями конкретной марки (модели) автомобиля.

При нажатии кнопки штатного брелока будет происходить переход в ре-

жим «Снято с охраны» системы Scher-Khan UNIVERSE 4. В качестве сигналов под-

тверждения могут использоваться световые и звуковые сигналы автомобиля. В

зависимости от настроек системы Scher-Khan UNIVERSE 4, а также ситуации, при

которой происходит снятие с режима «Охрана» (например, при наличии тревог),

световые и звуковые сигналы могут различаться. Изменение состояния системы

отображается в личном кабинете, а также сопровождается изменением соответ-

ствующего статуса в мобильном приложении.

*Количество сигналов определяется штатной системой (при ее наличии).

**Выполнение указанного действия зависит от настроек системы.

25

Выключение режима охраны штатным брелоком

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 4

Нажмите кнопку

Следуют

Выключится блокировка двигателя,

световые и

индикатор состояния на модуле

UNLOCK

звуковые сигналы

КОММАНДЕР перестанет мигать.

штатного брелока

подтверждения*.

Произойдет отправка сообщений

Замки дверей

о выходе из режима охраны

отпираются

посредством:

• SMS**

• Звонка на номер владельца

автомобиля**

• Изменения индикаторов в

личном кабинете и мобильном

приложении

Реализация полноценного управления с помощью штатного брелока воз-

можна только при подключении системы Scher-Khan UNIVERSE 4 к CAN-

шине автомобиля.

Защищеность автомобиля от электронного взлома определяется крипто-

стойкостью радиосигнала штатного брелока.

Наличие дополнительных звуковых и световых сигналов подтверждения

при смене режимов определяется индивидуальными настройками системы

Scher-Khan UNIVERSE 4.

*Количество сигналов определяется штатной системой (при ее наличии).

**Выполнение указанного действия зависит от настроек системы.

26

Управление системой посредством тонального набора с телефона

Наберите номер системы привычным

1 для Вас способом, например, из записной книжки

ØÀÃ

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

Система сообщает свое текущее состояние, например:

Режим охраны выключен*

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

Для перехода к следующей команде

2 меню коротко нажмите клавишу () на телефоне

ØÀÃ

*После сообщения о текущем состоянии системы следует сообщение о наличии/отсут-

ствии соединения с сервером и обнаружении/отсутствии спутников.

27

Система сообщает выбранную команду, например:

Включить микрофон

Для выполнения выбранной команды

3 меню коротко нажмите клавишу (#)

ØÀÃ

Система сообщает о выполнении:

Команда выполнена

Для выхода из голосового меню нажмите клавишу телефона «Отбой» или не

выполняйте никаких действий более 15 секунд.

Ввод ПИН-кода тональным набором

Выполнение отдельных, наиболее ответственных, команд управления систе-

мой Scher-Khan UNIVERSE 4 защищено вводом ПИН-кода. Примером защищенной

команды является команда «Снять с охраны».

После выбора команды клавишей (

) на клавиатуре телефона и последующего

ее ввода нажатием клавиши (#) система сделает голосовой запрос.

Дождитесь сообщения системы:

Введите код доступа

28

Клавишами цифровых (1), (2), (3), (4), (5), (6), (7), (8), (9) символов введите

ПИН-код. Если отображаемое на экране телефона четырехзначное число соответ-

ствует требуемому, завершите ввод нажатием клавиши (#). Если введено правиль-

ное значение ПИН-кода, система выполнит защищенную команду. Если введено не-

верное значение ПИН-кода, система проинформирует:

Неверный код доступа

Затем следует предупреждение:

У Вас осталось четыре попытки

ввода кода доступа

Если пять раз подряд введено неверное значение ПИН-кода, происходит бло-

кировка управления системой посредством телефона на 60 минут. Ввод пра-

вильного ПИН-кода сбрасывает счетчик неудачных попыток.

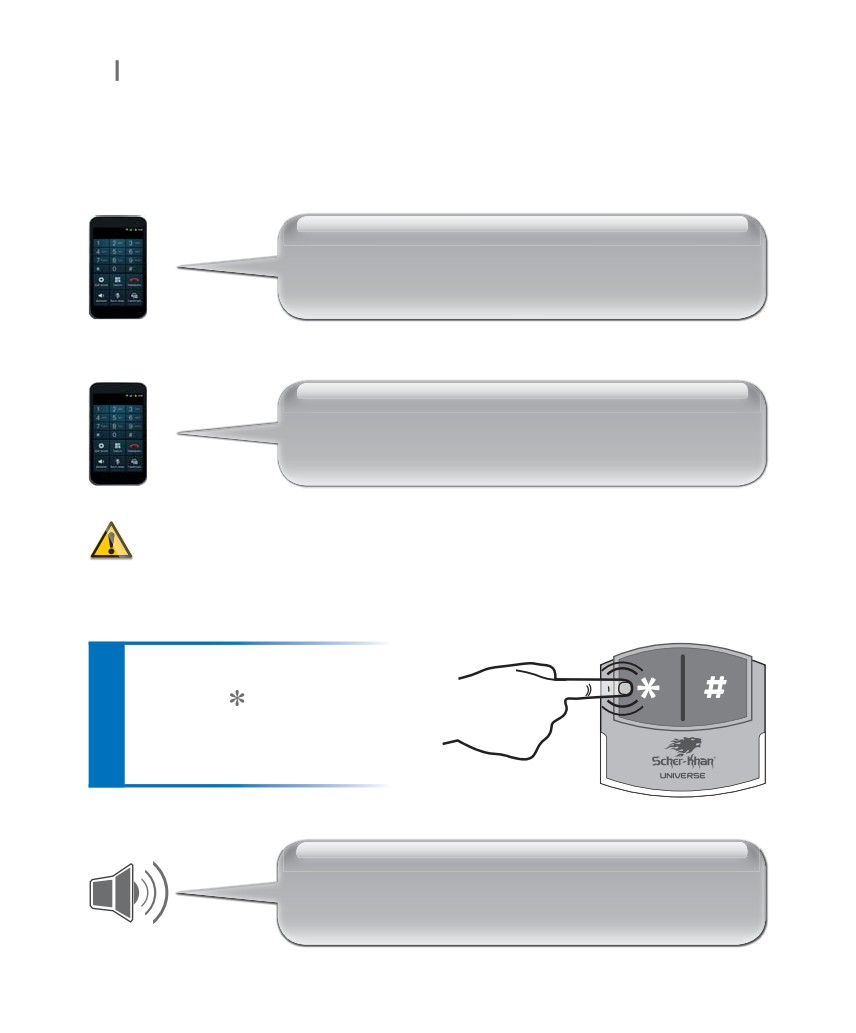

Управление системой с помощью модуля КОММАНДЕР

Нажмите и удерживайте

1 клавишу () на модуле КОММАНДЕР

ØÀÃ

3 СЕК.

Дождитесь приветствия системы:

Вас приветствует система UNIVERSE!

29

Система сообщает свое текущее состояние, например:

Режим охраны выключен

Затем следует напоминание:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( )

Каждое нажатие ( ) осуществляет

2 переход к следующей команде

ØÀÃ

0,5 СЕК.

Система сообщает выбранную команду, например:

Перейти в «Демонстрационный режим»

Для выполнения

3 команды нажмите (#)

ØÀÃ

0,5 СЕК.

30

Система сообщает о выполнении:

Команда выполнена.

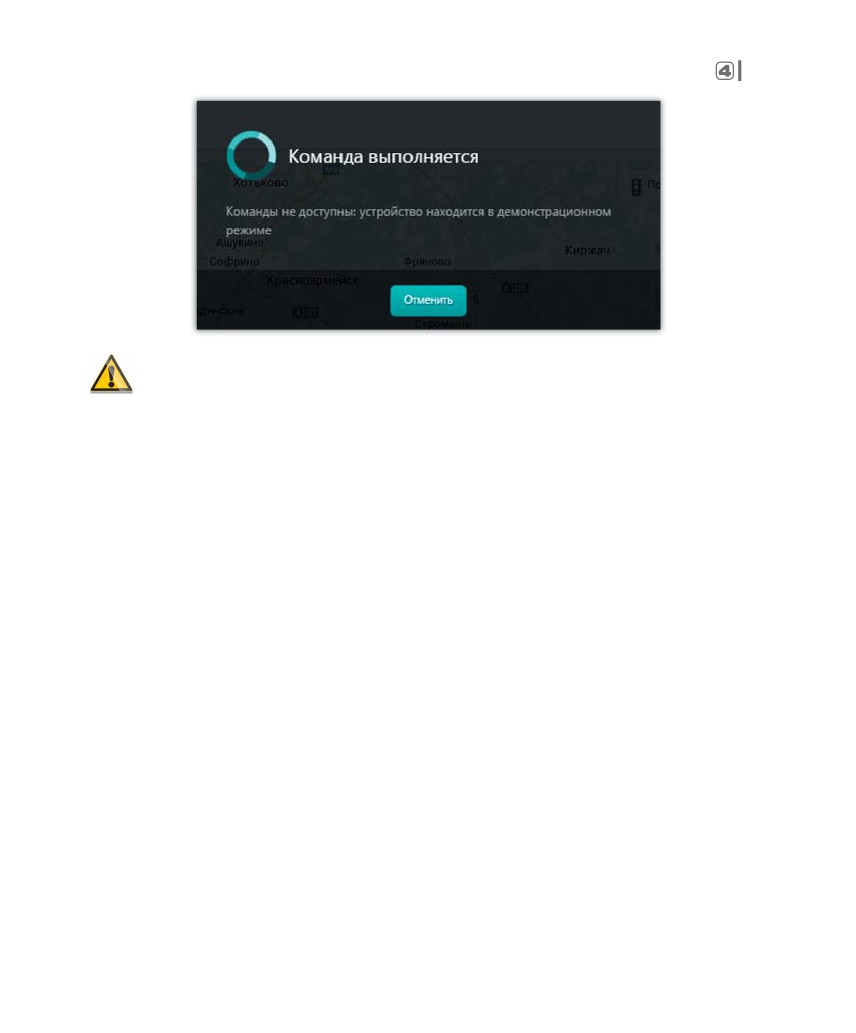

Демонстрационный режим

Если клавиши модуля КОММАНДЕР не нажимаются в течение 5 секунд, система

Scher-Khan UNIVERSE 4 сообщит:

Для выполнения команды нажмите (#).

Для перехода к следующей команде нажмите ( ).

Для выхода из голосового меню

включите зажигание

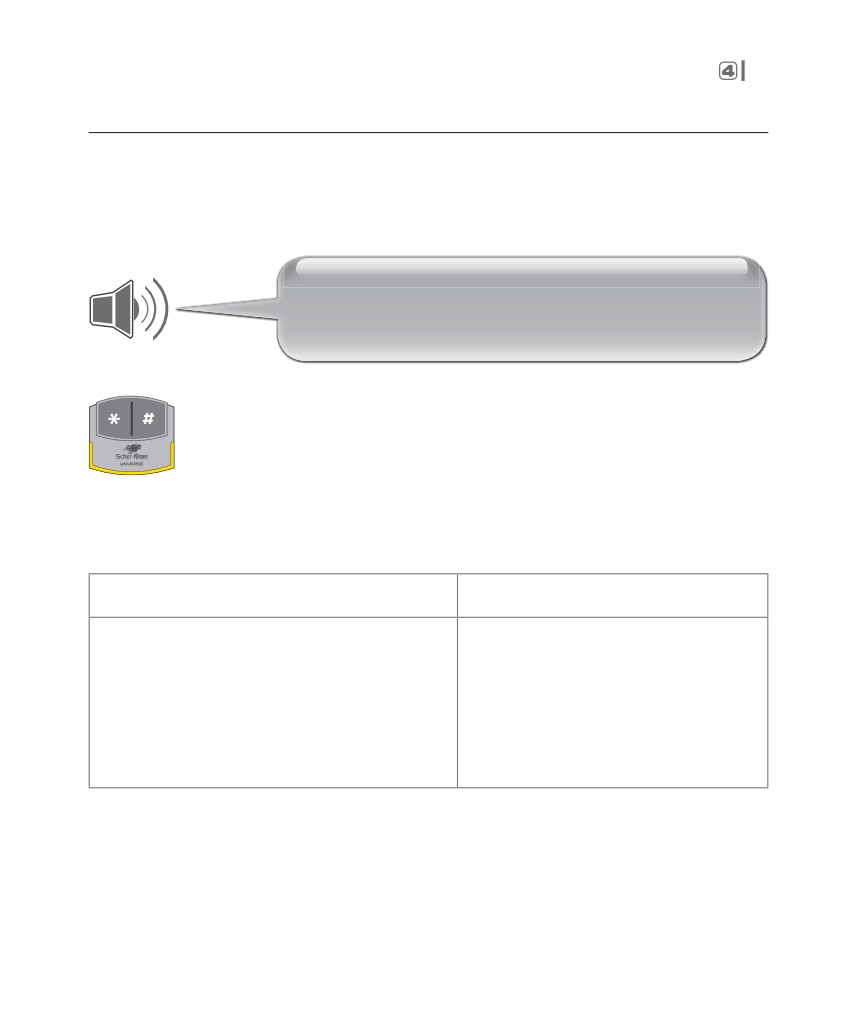

Ввод ПИН-кода с модуля КОММАНДЕР

Наиболее ответственные команды управления системой Scher-Khan UNIVERSE 4

защищены вводом ПИН-кода. Примером защищенной команды является команда

«Разрешить поездку». После выбора команды клавишей (

) на модуле КОММАНДЕР

и последующего ее ввода нажатием клавиши (#) система сделает голосовой запрос:

Введите код доступа

Нажмите клавишу ( ) на модуле КОММАНДЕР количество раз, равное

первой цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

первого набранного числа. Индикатор при этом засветится белым цветом

1

ØÀÃ

0,5 СЕК.

0,5 СЕК.

31

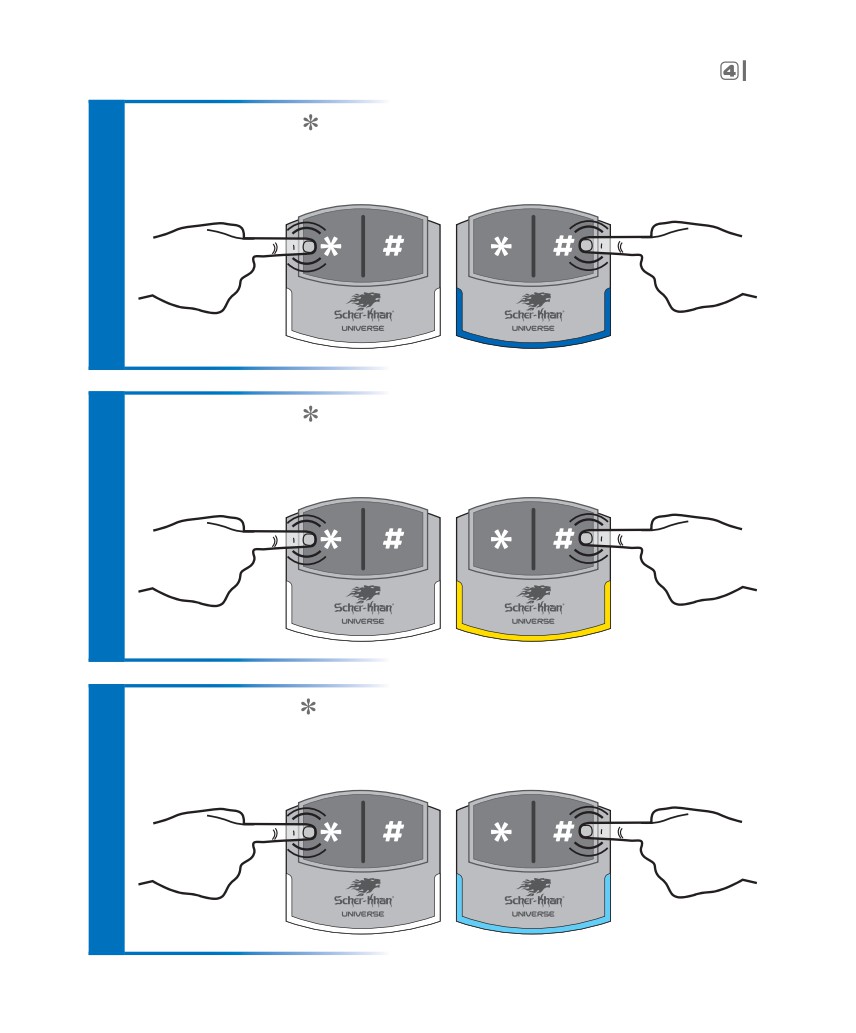

Нажмите клавишу ( ) на модуле КОММАНДЕР количество раз, равное

второй цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

второго набранного числа. Индикатор при этом засветится синим цветом

2

ØÀÃ

0,5 СЕК.

0,5 СЕК.

Нажмите клавишу ( ) на модуле КОММАНДЕР количество раз, равное

третьей цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

третьего набранного числа. Индикатор при этом засветится желтым цветом

3

ØÀÃ

0,5 СЕК.

0,5 СЕК.

Нажмите клавишу ( ) на модуле КОММАНДЕР количество раз, равное

четвертой цифре ПИН-кода. Нажатием клавиши (#) подтвердите ввод

четвертого набранного числа. Индикатор при этом засветится голубым

цветом

4

ØÀÃ

0,5 СЕК.

0,5 СЕК.

32

Если введено правильное значение ПИН-кода, система выполнит защищенную

команду:

Команда выполнена

Если введено неверное значение ПИН-кода, система проинформирует:

Неверный код доступа.

У Вас осталось четыре попытки

ввода кода доступа

Если пять раз подряд введено неверное значение ПИН-кода, происходит бло-

кировка управления системой на 60 минут. Ввод правильного значения ПИН-

кода сбрасывает счетчик неудачных попыток.

Управление системой из личного кабинета

Внимание! Только после регистрации пользователя на ресурсе www.mf-t.ru

становится возможным управление из личного кабинета с поддержкой всех

телематических функции системы.

В любой точке планеты, где функционирует интернет-связь, со страниц личного

кабинета можно:

•Посмотреть местоположение автомобиля

•Узнать текущее состояние автомобиля

•Перевести систему в нужный режим работы

•Узнать физические параметры, например, температуру в салоне,

количество топлива*, напряжение АКБ

•Изучить статистику по интересующему параметру, например, по рас-

ходу топлива*, о времени, проведенном за рулем

Для контроля за автомобилем из личного кабинета зайдите на сервер www.mf-t.ru.

*Остаток топлива и статистика по расходу отображаются в личном кабинете только при условии выполнения процедуры ка-

либровки бака.

33

Введите логин и пароль, указанные при регистрации личного кабинета.

Вкладка «Автомобиль сейчас»

После входа в личный кабинет* во вкладке «Автомобиль сейчас» можно прокон-

тролировать текущее состояние автомобиля. Информация в удобной графической

форме продублирована текстовым сообщением (ниже изображения автомобиля), в

котором указываются текущий режим работы системы, состояние входов системы.

*Далее приводятся изображения текущей версии личного кабинета. Внешний вид личного кабинета, отображаемый на экра-

не Вашего компьютера, может отличаться от приведенного в данной инструкции.

34

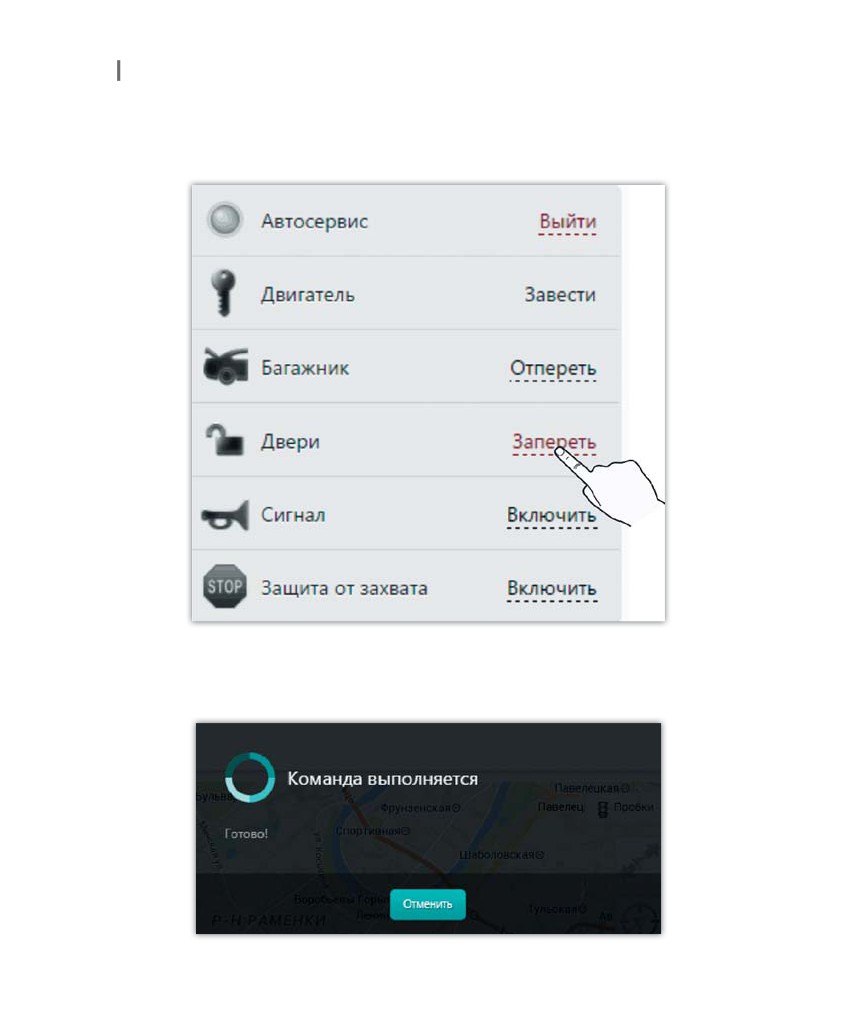

Осуществить управление системой Scher-Khan UNIVERSE 4 можно с помощью

списка команд, наведя курсор на необходимую команду и кликнув левой клавишей

«мыши».

Выполнение выбранной команды сопровождается отображением информа-

ционного окна, в котором отображается процесс передачи команды от сервера

к блоку либо отказ от выполнения некорректной команды (для текущего режима).

35

Долгое выполнение передачи команды указывает на нестабильную работу

сети (зависит от работоспособности сотовой связи в месте расположения

автомобиля).

После успешного выполнения команды назначение выделенной команды ме-

няется на противоположное. Например, если автомобиль был заперт, то команда

поменяется на «Отпереть». Соответствующий символ слева от команды будет ото-

бражать закрытое состояние дверей.

36

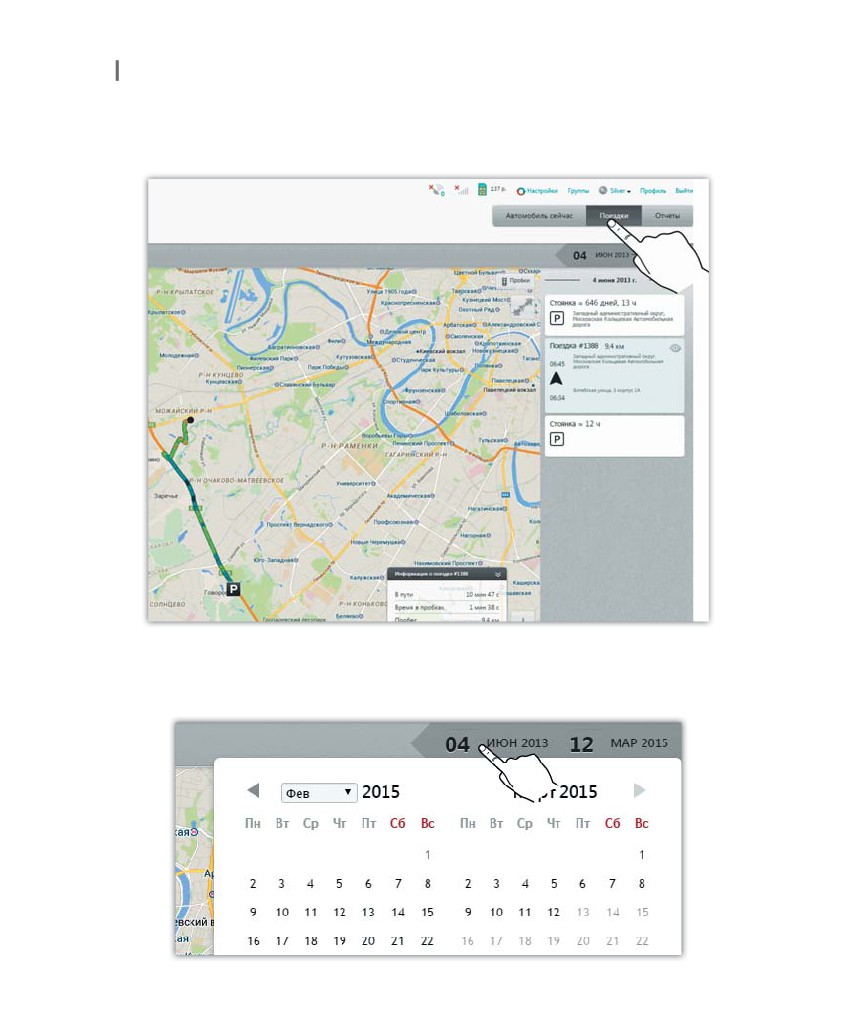

Вкладка «Поездки»

Для получения информации о перемещениях автомобиля за интересующий пе-

риод необходимо перейти к вкладке «Поездки».

Чтобы задать интервал времени (не менее 7 дней и не более месяца), в течение

которого необходимо отображать поездки, наведите курсор на текущий интервал

обзора и кликните левой клавишей «мыши».

37

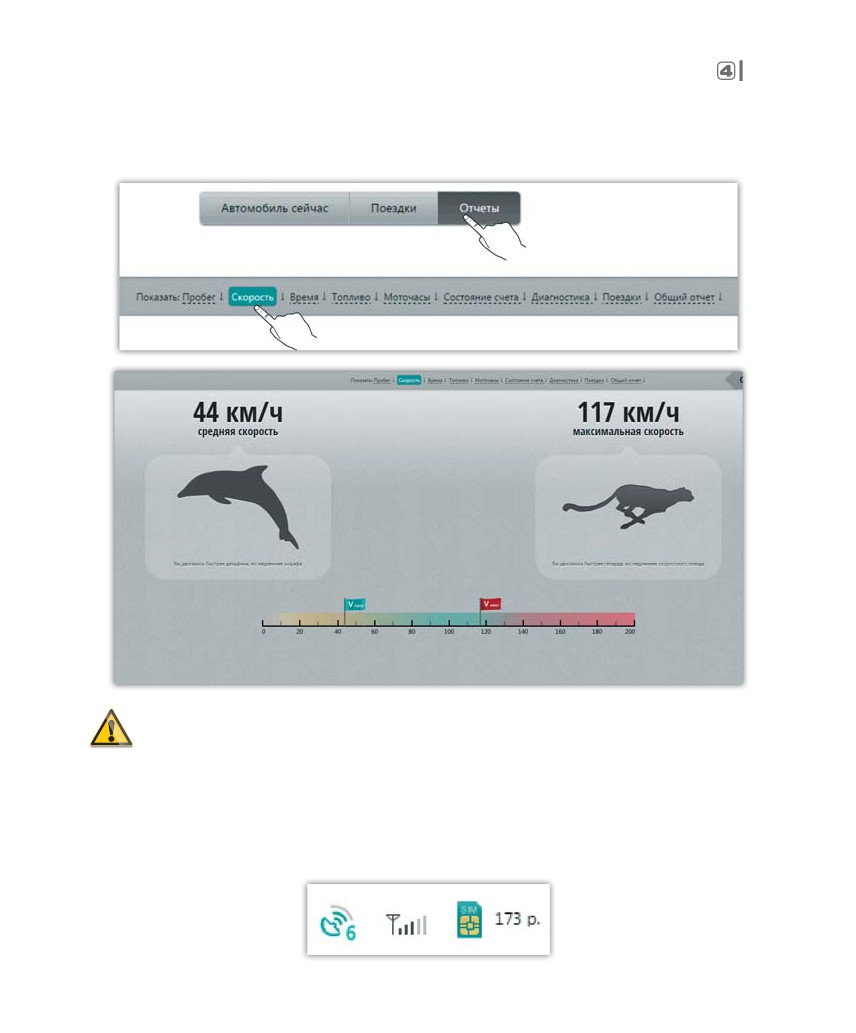

Вкладка «Отчеты»

Во вкладке «Отчеты» можно изучить подробную статистику, связанную с экс-

плуатацией автомобиля, выбрав интересующий параметр (например, «Скорость»).

Наличие статистики в личном кабинете по определенным параметрам зави-

сит от возможности автомобиля передавать выбранные данные по цифровой

шине CAN. Отдельные данные могут быть недоступны.

Для гарантированного получения актуальной информации о состоянии автомо-

биля необходимо следить за индикаторами: «Связь со спутниками», «GSM-связь»,

«Баланс SIM-карты».

39

Вкладка «Брелок»

На вкладке «Брелок» размещены кнопки управления си-

стемой. Фактически, указанная вкладка является вирту-

альным брелоком с неограниченной* дальностью дей-

ствия. Доступность отдельных команд определяется

текущим режимом работы системы. Например, команда

дистанционного запуска двигателя возможна только при

включенном режиме охраны. После выполнения некото-

рых команд, например, «Поставить на охрану» назначе-

ние кнопки управления меняется на противоположное -

«Снять с охраны». В соответствии с выполненной

командой меняется символ, отражающий состояние си-

стемы. Например, символ меняется на .

Вкладка «Авто»

На вкладке «Авто» размещены элементы, позволяющие

осуществлять контроль за состоянием автомобиля в ре-

альном масштабе времени**. Фактически, указанная

вкладка сочетает в себе элементы дисплея брелока, при-

борной панели автомобиля и навигационного прибора.

Пользователь имеет возможность одновременно контро-

лировать состояние эксплуатационных параметров:

•Напряжение АКБ

•Температуру двигателя и салона

•Пробег

•Остаток топлива

•Состояние охранной системы

•Местоположение автомобиля в текущий момент

времени

* Управление системой с помощью мобильного приложения имеет ограничения, обусловленные покрытием и работоспособ-

ностью используемой GSM-сети.

**Небольшие задержки в отображении изменившегося статуса обусловлены скоростью работы используемой GSM-сети.

40

Вкладка «Журнал»

Во вкладке «Журнал» записываются и долговременно

хранятся все события, происходящие с автомобилем.

Информация структурируется вокруг двух состояний

автомобиля:

«Поездка» - можно просмотреть на карте траекто-

рию перемещения, соответствующую выбранной по-

ездке, посмотреть события в пути, получить маршрут-

ные данные: время в пути, среднюю скорость, время в

пробках, расход топлива (ориентировочное значение),

пробег.

«Стоянка» - отображается время стоянки, все тре-

вожные события и изменения режимов работы охран-

ной системы.

Вкладка «Еще»

Во вкладке «Еще» можно получить информацию о прило-

жении, узнать номер технической поддержки, изучить

статистические данные, осуществить настройку системы.

41

РЕЖИМЫ РАБОТЫ СИСТЕМЫ SCHER-KHAN UNIVERSE 4

Режим «Снято с охраны»

После перехода системы в данный режим индикатор состояния системы, рас-

положенный на модуле КОММАНДЕР, прекращает индикацию режима охраны.

Если включена опция «Иммобилайзер» (в меню настроек в личном кабинете), то

при отсутствии брелоков-меток в момент включения зажигания система сообщит:

Работа двигателя запрещена

При этом индикатор состояния системы на модуле КОММАНДЕР будет

мигать желтыми вспышками. Для выключения блокировки двигателя

необходимо с помощью модуля КОММАНДЕР выполнить команду

«Разрешить поездку».

Когда система находится в режиме «Снято с охраны», пользователю до-

ступны команды управления:

В голосовом меню модуля

В голосовом меню телефона

КОММАНДЕР

•Разрешить поездку

•Разрешить поездку

•Включить микрофон

•Поставить на охрану

•Включить громкую связь

•Позвонить

•Включить тревогу

•Перейти в режим «Автосервис»

•Поставить на охрану

(ПИН)*

•Перейти в режим «Автосервис» (ПИН)*

•Перейти в «Демонстрационный

•Включить режим «Защита от захвата»

режим»

•Открыть центральный замок

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

42

Режим «Тревога»

Если в режиме охраны будет осуществлено воздействие на охраняемую зону

автомобиля, система перейдет в режим тревоги.

В режиме охраны:

Реакция

Воздействие на

Реакция системы

штатной

охраняемую зону

Scher-Khan UNIVERSE 4

системы

•Открытие дверей

Следуют

Звуковой сигнал сирены. Индикатор

•Открытие капота

световые

состояния при этом светится красным

•Открытие багажника

и звуковые

цветом. Происходит отправка

•Включение зажигания

сигналы

сообщений о тревоге посредством:

•Удар по кузову

тревоги*

•SMS**

автомобиля

•Звонка на номер владельца

•Перемещение

автомобиля**

автомобиля

•Изменения индикаторов в личном

•Изменение угла

кабинете и мобильном

наклона автомобиля

приложении

По окончании цикла тревоги система самостоятельно возвращается в режим

охраны. В случае если причина, вызвавшая тревогу, не устранена, система возвра-

щается в режим охраны с отключением входа активного датчика (например, откры-

той двери). Контроль системы над отключенным датчиком возобновляется, если

активный уровень сигнала на входе исчезает (например, дверь будет закрыта).

Наличие световой и звуковой индикации в режиме «Тревога» определяется

настройками системы в личном кабинете на сервере www.mf-t.ru.

Режим тревоги сопровождается оповещением, в котором указывается источ-

ник тревоги. Оповещение может осуществляться с помощью SMS и (или) телефон-

ного звонка на номер владельца автомобиля. В случае когда основной абонент не

отвечает на вызов, охранная система будет осуществлять вызов по дополнитель-

ным номерам, указанным в настройках системы.

Прервать режим тревоги (до истечения времени цикла тревоги) можно нажати-

ем кнопки брелока-метки.

Каждый источник тревожного сообщения имеет индивидуальную настрой-

ку способов доставки владельцу автомобиля в личном кабинете на сервере

www.mf-t.ru.

* Длительность тревоги определяется штатной охранной системой (при ее наличии).

**Выполнение указанного действия зависит от настроек системы.

43

Все тревожные события фиксируются на сервере www.mf-t.ru и записываются в

список событий. Со списком событий можно ознакомиться в личном кабинете.

Когда система находится в режиме «Тревога», пользователю доступны

команды управления:

В голосовом меню телефона

В голосовом меню модуля КОММАНДЕР

•Включить микрофон (ПИН)*

•Прекратить тревогу (ПИН)*

•Включить громкую связь

•Включить тревогу

•Отпереть багажник (ПИН)*

•Снять с охраны (ПИН)*

Режим «Охрана»

После перехода системы в режим «Охрана» индикатор состояния системы,

расположенный на модуле КОММАНДЕР, осуществляет индикацию режима охраны

(первые 3 сек. равномерное свечение зеленым цветом, затем равномерные зеле-

но-синие вспышки).

Переход в «Режим охраны» осуществляется любым доступным способом

управления системой (смотрите способы управления системой на стр. 19-40).

В режиме охраны система контролирует состояние охраняемых зон.

Воздействие на любую из охраняемых зон автомобиля вызывает переход

системы Scher-Khan UNIVERSE 4 в режим «Тревога» (смотрите соответствующий

раздел данной инструкции). Двигатель автомобиля заблокирован в течение всего

периода охраны.

Когда система находится в режиме «Охрана», пользователю доступны

команды управления:

В голосовом меню модуля

В голосовом меню телефона

КОММАНДЕР

•Включить микрофон (ПИН)*

•Снять с охраны (ПИН)*

•Включить громкую связь

•Позвонить

•Включить тревогу

•Отпереть багажник (ПИН)*

•Снять с охраны (ПИН)*

Режим «Автосервис»

Режим «Автосервис» используется при передаче автомобиля на станцию тех-

нического обслуживания. Владелец автомобиля заблаговременно переводит

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

44

систему в режим «Автосервис» только из режима «Снято с охраны». В указанном

режиме система не выполняет охранных функций и не осуществляет блокировку

двигателя. Персонал сервиса выполняет все технические операции без риска ав-

томатического закрытия дверей (с ключом в замке зажигания) или вызова режима

«Тревога». Владелец автомобиля избавляется от необходимости раскрывать осо-

бенности функционирования системы. При каждом включении зажигания система

Scher-Khan UNIVERSE 4 будет напоминать о нахождении в режиме «Автосервис».

Система находится в режиме

«Автосервис»

Вход и выход из режима «Автосервис» с помощью модуля КОММАНДЕР за-

щищены вводом ПИН-кода.

Когда система находится в режиме «Автосервис», пользователю доступ-

ны команды управления:

В голосовом меню модуля

В голосовом меню телефона

КОММАНДЕР

•Включить микрофон (ПИН)*

•Выйти из режима «Автосервис»

•Включить громкую связь

(ПИН)*

• Выйти из режима «Автосервис» (ПИН)*

•Режим удаления брелоков-меток

•Режим регистрации новых

брелоков-меток

•Режим регистрации нового

модуля запуска (ПИН)*

•Режим регистрации новых

беспроводных модулей (ПИН)*

* Команда защищена ПИН-кодом. На пластиковой карте, входящей в комплектацию, указано заводское значение ПИН.

46

УПРАВЛЕНИЕ СИСТЕМОЙ SCHER-KHAN UNIVERSE 4

Включение режима охраны

Постановка системы в режим охраны осуществляется любым удобным для

пользователя способом (смотрите способы управления системой на стр. 19-40).

При постановке на охрану и снятии с охраны штатным брелоком звуковые и све-

товые сигналы подтверждения соответствуют указанным в описании автомобиля.

Сигналы подтверждения при управлении системой из личного кабинета, мобильно-

го приложения или голосового меню приведены в таблице.

Постановка в режим охраны:

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 4

Выполнение команды

Штатная охранная

Следуют 1 световой

«Поставить на охрану» с

система не

и 1 звуковой сигналы

помощью:

реагирует на

подтверждения*. Замки

•Звонка на номер

сигналы управления,

дверей закроются.

системы и выбора

предназначенные

Включится блокировка

команды из списка

для системы

двигателя. Индикатор

голосового меню

Scher-Khan UNIVERSE 4

состояния начнет

•Мобильного

равномерно мигать с

приложения

переходом из зеленого цвета

•Личного кабинета

•Модуля КОММАНДЕР

в синий**. Осуществится

отправка сообщений о

переходе в режим охраны

посредством:

•SMS***

•Звонка на номер

владельца

автомобиля***

•Изменения индикаторов

в личном кабинете

и мобильном

приложении ****

* Наличие световой и звуковой индикации при постановке в охрану определяется настройками системы в личном кабинете

на сервере www.mf-t.ru.

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 72-73.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущено мобильное приложение (для смартфона), осуществлен вход в личный кабинет на WEB-ресурсе

www.mf-t.ru (для PC).

47

Выключение режима охраны

Снятие системы с режима «Охрана» осуществляется любым удобным для поль-

зователя системы способом (смотрите способы управления системой на стр. 19-40).

При постановке на охрану и снятии с охраны штатным брелоком звуковые и

световые сигналы подтверждения соответствуют указанным в описании автомо-

биля. Сигналы подтверждения при управлении системой из личного кабинета, мо-

бильного приложения или голосового меню приведены в таблице.

Снятие с режима охраны:

Реакция штатной

Реакция системы

Действие пользователя

системы

Scher-Khan UNIVERSE 4

Выполнение команды

Штатная охранная

Следуют 2 световых

«Снять с охраны»

система не

и 2 звуковых сигнала

с помощью:

реагирует на

подтверждения*. Замки

•Звонка на номер

сигналы управления,

дверей откроются. Выключится

системы и выбора

предназначенные

блокировка двигателя,

команды из списка

для системы

индикатор состояния

голосового меню

Scher-Khan UNIVERSE 4

перестанет

•Мобильного

мигать**.

приложения

Осуществится отправка

•Личного кабинета

•Модуля

сообщений

КОММАНДЕР

о снятии с режима охраны

(защищен ПИН)

посредством:

•SMS***

•Звонка на номер

владельца автомобиля***

•Изменения индикаторов

в личном кабинете и

мобильном приложении****

Прослушивание салона автомобиля

Внутри корпуса модуля КОММАНДЕР находится высокочувствительный микро-

фон, поэтому желательно крепить модуль на лобовом стекле автомобиля или в не-

посредственной близости от лобового стекла.

* Наличие световой и звуковой индикации при снятии с режима «Охрана» определяется настройками системы в личном

кабинете на сервере www.mf-t.ru.

** Индикация подробно описывается в соответствующем разделе инструкции на стр. 72-73.

*** Выполнение указанного действия зависит от настроек системы.

**** Должно быть запущено мобильное приложение (для смартфона), осуществлен вход в личный кабинет на WEB-ресурсе

www.mf-t.ru (для PC).

48

При необходимости владелец автомобиля мо-

жет осуществлять прослушивание салона авто-

Микрофон

мобиля. Для этого необходимо выполнить ко-

манду

«Включить микрофон», защищенную

ПИН-кодом, по телефону (смотрите стр. 26-28

данного руководства). Команда «Включить ми-

крофон» доступна для выполнения во всех ре-

жимах работы системы Scher-Khan UNIVERSE 4.

После выполнения команды начинается отсчет

5-минутного интервала времени, в течение которого пользователь слышит происхо-

дящее в салоне автомобиля. Для досрочного завершения соединения необходимо на-

жать клавишу телефона «Отбой».

Настройка чувствительности микрофона доступна пользователю при управ-

лении системой из личного кабинета, а также при управлении системой с

помощью мобильного приложения. Предварительная настройка чувствительности

микрофона осуществляется в процессе установки системы с учетом взаимного

расположения модуля КОММАНДЕР и громкоговорителя.

Осуществление телефонного вызова из автомобиля

В энергонезависимую память Scher-Khan UNIVERSE 4 можно записать до 4 лич-

ных телефонных номеров. Исходящий вызов из автомобиля может быть произведен

в режиме громкой связи с помощью микрофона КОММАНДЕРА и громкоговорите-

ля, установленного в салоне.

Помимо четырех личных номеров, в память системы могут быть предуста-

новлены номера специальных служб, таких как техническая поддержка

Scher-Khan UNIVERSE 4, аварийная служба, страховая компания, гарантийный

сервис и т.д.

Выбор необходимого телефонного номера осуществляется после выполне-

ния команды «Позвонить» из голосового меню модуля КОММАНДЕР. Каждое по-

следующее нажатие клавиши (

) будет осуществлять перемещение по списку

номеров.

49

Нажмите ( ) для перемещения

1 по списку номеров

ØÀÃ

0,5 СЕК.

Позвонить по номеру 1?

Нажмите ( ) для перемещения

2 по списку номеров

ØÀÃ

0,5 СЕК.

Позвонить по номеру 2?

Нажмите ( ) для перемещения

3 по списку номеров

ØÀÃ

0,5 СЕК.

Позвонить по номеру 3?

50

Нажмите ( ) для перемещения

4 по списку номеров

ØÀÃ

0,5 СЕК.

Позвонить по номеру 4?

Нажмите ( ) для перемещения

5 по списку номеров

ØÀÃ

0,5 СЕК.

Позвонить по номеру техподдержки?

Вызов по выбранному из списка номеру осуществляется нажатием клавиши (#).

Нажмите (#) для вызова

6 абонента

ØÀÃ

0,5 СЕК.

Набор номера сопровождается состоянием линии (короткие/длинные гудки).

Для отказа от набора номера или завершения соединения необходимо нажать (#).

53

Второй и третий варианты резервирования доступны после включения со-

ответствующих опций в личном кабинете.

Включение поддержки зажигания осуществляется только при условии со-

блюдения следующих условий:

• Обороты двигателя соответствуют записанным в память системы

• Капот закрыт

• Багажник закрыт

Начало резервирования подтверждается одиночным световым сигналом огней

автомобиля и сопровождается голосовым сообщением:

Включена поддержка зажигания*

Двигатель автомобиля продолжит свою работу под контролем процессорного

блока системы Scher-Khan UNIVERSE 4.

Время, необходимое пользователю для выполнения процедуры резервирова-

ния, устанавливается с помощью программы «Конфигуратор UNIVERSE». Оп-

ция «Время поддержки зажигания» устанавливается в интервале от 1 мин до 8 мин.

Отсчет времени начинается в момент включения поддержки зажигания. По истече-

нии указанного времени и отсутствии действий со стороны пользователя двигатель

будет остановлен, а процедура резервирования будет считаться невыполненной.

Если автомобиль оснащен замком зажигания, то после подтверждения включе-

ния поддержки зажигания можно извлечь ключ из замка зажигания и покинуть авто-

мобиль (не забыв забрать ключ с собой). Если автомобиль оснащен кнопкой Start/

Stop, то необходимо просто покинуть автомобиль, не нажимая указанную кнопку.

Завершение подготовки автомобиля к автоматическому запуску может быть

осуществлено на выбор (в личном кабинете) одним из двух способов:

•Необходимо выйти из автомобиля с ключами и закрыть все двери.

Затем с помощью брелока-метки включить режим охраны. По факту

перехода системы Scher-Khan UNIVERSE 4 в режим охраны двигатель

автомобиля будет заглушен.

•Необходимо выйти из автомобиля (с ключами) и закрыть все двери.

По факту закрытия последней двери (багажника) двигатель автомо-

биля будет заглушен.

*Наличие голосовых сообщений при работе автозапуска определяется настройками в личном кабинете.

54

Система подтвердит успешное резервирование автоматического запуска

двигателя одной вспышкой огней автомобиля. Двигатель автомобиля может

продолжать работу, если включен режим «Турботаймер» (в настройках системы в

личном кабинете). Работа системы в режиме «Турботаймер» описана в соответству-

ющем разделе инструкции пользователя на стр. 55.

Если при выполнении действия, включающего поддержку зажигания, осталь-

ные условия процедуры резервирования не выполнены, система не включит под-

держку зажигания. Вместо этого система проинформирует:

Не выполнены условия резервирования

автозапуска двигателя

Необходимо устранить причину отказа от резервирования, а затем повторить

процедуру подготовки к автоматическому запуску двигателя.

Выключение стояночного тормоза, нажатие педали тормоза, открытие капота

при включенной поддержке зажигания является сигналом отказа от автома-

тического запуска. В этом случае двигатель будет немедленно заглушен.

Поддержка зажигания выключена

Возможность автоматического запуска двигателя для автомобилей с меха-

нической коробкой передач после выполненной процедуры резервирования

сохраняется до первого открытия дверей.

55

Режим «Турботаймер»

Для автомобилей, оснащенных турбированными двигателями, после поездки

может потребоваться охлаждение турбины. Система Scher-Khan UNIVERSE 4 по-

зволяет воспользоваться интеллектуальным режимом «Турботаймер». Если указан-

ный режим включен, то в течение всей поездки система непрерывно отслеживает

значение оборотов. Включение режима происходит только после интенсивного

движения. Охлаждение турбины осуществляется работой двигателя на оборотах

холостого хода в течение нескольких минут. Использование режима «Турботаймер»

продлевает ресурс турбины.

Режим «Турботаймер», для автомобилей с МКПП, является продолжением

процедуры «Резервирование запуска двигателя», с той лишь разницей, что

работа двигателя не прекращается после закрытия последней двери (включения

режима охраны), если система Scher-Khan UNIVERSE 4 определила необходимость

охлаждения турбины.

Завершение режима «Турботаймер» при закрытых дверях одновременно яв-

ляется подготовкой автомобиля с механической коробкой к автоматическому

запуску двигателя. Возможность автоматического запуска двигателя сохраняется

до первого открытия дверей.

Режим «Пит-стоп»

Система Scher-Khan UNIVERSE 4 позволяет включить режим охраны с работа-

ющим двигателем без ключа в замке зажигания на длительный интервал времени.

Режим может быть полезен в зимнее время, например, при очистке автомобиля от

снега. Режим «Пит-стоп» включается в два этапа. Предварительно включается под-

держка зажигания любым из возможных способов, описанных в разделе инструк-

ции «Резервирование запуска двигателя» на стр. 52-54.

Повторное нажатие и удерживание правой кнопки модуля КОММАНДЕР вклю-

чит режим «Пит-стоп». Время работы функции «Пит-стоп» устанавливается в лич-

ном кабинете.

Система сообщит:

Включен режим «Пит-стоп». По истечении

установленного времени работа двигателя будет

автоматически прекращена

Выключение стояночного тормоза, нажатие педали тормоза, открытие ка-

пота при работающем режиме «Пит-стоп» являются сигналами выключения.

В этом случае двигатель будет заглушен.

56

Поддержка зажигания выключена

Завершение режима «Пит-стоп», при закрытых дверях, одновременно является

подготовкой автомобиля с МКПП к автоматическому запуску двигателя. Возмож-

ность автоматического запуска двигателя сохраняется до первого открытия дверей.

Особенности работы функции автоматического запуска

Автомобиль с механической трансмиссией готов к автоматическим запускам

двигателя, если проведена процедура резервирования.

Для автомобилей с автоматической трансмиссией выполнение процедуры

резервирования не требуется. Система Scher-Khan UNIVERSE 4 проверяет

состояние положения селектора передач перед запуском. Если селектор находится

в положении PARKING, то автоматический запуск двигателя осуществляется.

На момент получения команды включения автоматического запуска двигателя

должны соблюдаться условия:

•Стояночный тормоз включен

•Педаль тормоза не нажата

•Капот закрыт

•Напряжение АКБ не ниже установленного критического значения

Если при получении команды включения автоматического запуска двигателя вы-

шеуказанные условия нарушены, то система пришлет оповещение (выбранное в лич-

ном кабинете для данного события): «Автоматический запуск двигателя невозможен».

В другом случае система издаст три коротких звуковых сигнала сиреной и три раза

мигнет огнями автомобиля (если данная индикация включена для данного события).

Управление (включение / продление / выключение) автоматическим запуском

двигателя может осуществляться несколькими способами:

•Звонком на телефонный номер системы с выбором необходимой

команды в голосовом меню (тональное управление системой).

•Отправкой необходимой команды из личного кабинета пользователя.

•Отправкой необходимой команды с помощью мобильного приложения.

Автоматический запуск двигателя (без участия пользователя) возможен:

•При снижении температуры двигателя ниже установленного

значения (используется внешний датчик температуры, закрепленный

на двигателе). Значение температурного порога может быть

установлено в диапазоне от -30 °С до 0 °С.*

•При снижении температуры в салоне автомобиля ниже

установленного значения (используется датчик температуры,

*Настройка производится в личном кабинете.

58

система пришлет оповещение (выбранное в личном кабинете для данного события):

«Автоматический запуск двигателя завершен». Выключение стояночного тормоза, на-

жатие педали тормоза приведет к незамедлительной остановке двигателя без вклю-

чения тревоги.

Если автомобиль с работающим двигателем находится в снятом с режима ох-

раны состоянии, то открытие капота, выключение стояночного тормоза, нажатие

педали тормоза приведет к незамедлительной остановке двигателя. Система при-

шлет оповещение (выбранное в личном кабинете для данного события): «Автомати-

ческий запуск двигателя завершен».

Открытие дверей и багажника (пятой двери) игнорируется системой для воз-

можности осуществления посадки и погрузки.

Если в личном кабинете пользователя установлена опция «Выключить двига-

тель при снятии с охраны», то выключение режима охраны досрочно останав-

ливает работу двигателя в автоматическом режиме.

Передача контроля работы двигателя от системы

Scher-Khan UNIVERSE 4 к пользователю

Для автомобиля с замком зажигания необходимо выключить режим охраны и

осуществить посадку в автомобиль. Затем вставить ключ в замок зажигания и по-

вернуть его до положения, соответствующего включенному зажиганию. В момент

выключения стояночного тормоза или при нажатии педали тормоза поддержка за-

жигания будет выключена.

Во время работы двигателя в автоматическом режиме осуществляется бло-

кировка цепи стартера. По этой причине случайное включение стартера при

работающем двигателе невозможно.*

Передача управления (выключение поддержки зажигания) подтвердится двумя

вспышками огней автомобиля и будет сопровождаться голосовым сообщением:

Поддержка зажигания выключена

Для автомобиля с кнопкой Start/Stop в личном кабинете пользователя можно

выбрать один из трех способов передачи управления работой двигателя от процес-

сорного блока к пользователю.

•При снятии с охраны система автоматически заглушит двигатель. За-

тем пользователь может завести автомобиль обычным способом.

*Если установщиком реализована соответствующая цепь блокировки.

59

•После посадки в автомобиль необходимо нажать и удерживать клави-

шу (#) модуля КОММАНДЕР. Таймер автоматического запуска двига-

теля будет остановлен. Двигатель продолжит работу под контролем

пользователя.

•После снятия с охраны, в течение последующих 30 сек., система

начнет ожидать последовательности действий пользователя - от-

крытие любой двери, затем нажатие педали тормоза или выключение

стояночного тормоза. Если указанные действия проведены, то тай-

мер автоматического запуска двигателя будет остановлен. Двигатель

продолжит работу под контролем пользователя. Если указанных

действий в течение последующих 30 секунд после снятия с охраны не

последует, то двигатель будет заглушен.

Во всех трех случаях передача управления (выключение поддержки зажигания)

подтвердится двумя вспышками огней автомобиля и будет сопровождаться голо-

совым сообщением:

Поддержка зажигания выключена

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Порядок действий при замене элемента питания брелока-метки

Для установки нового элемента питания необходимо разобрать брелок-мет-

ку. Для этого тонкой плоской отверткой разъедините корпус брелока-метки в ме-

сте расположения внутренних фиксаторов (смотрите рисунок ниже).

Установите элемент питания, соблюдая полярность. На контактных пластинах

держателя указана требуемая полярность. При появлении напряжения питания, соот-

62

3. Повторите запись (пункт 2) для всех имеющихся брелоков-меток (не более 8),

которые должны управлять данной системой. Запись каждого брелока-метки будет

подтверждаться голосовым сообщением.

При отсутствии действий более 40 секунд (после записи очередного брелока-

метки) система автоматически выходит из режима регистрации с сохранени-

ем в памяти всех брелоков-меток, участвовавших в последней записи. Если после

входа в режим регистрации ни один из брелоков-меток не был поднесен к корпусу

модуля КОММАНДЕР, то система продолжит хранить брелоки-метки, записанные во

время предыдущей регистрации. Отмена сопровождается голосовым сообщением:

Отмена режима. Пожалуйста, подождите

Для быстрого выхода из режима регистрации меток в режиме «Автосервис»

достаточно включить, а затем выключить зажигание.

Выход сопровождается голосовым сообщением:

Завершение режима регистрации брелоков-меток.

В памяти системы зарегистрировано

N брелоков-меток

Запись значения оборотов холостого хода в память системы

При использовании сигнала генератора (датчика давления масла) для кон-

троля работы двигателя, запись оборотов в память системы не требуется.

Войдите в «Демонстрационный режим» (смотрите стр. 6-8 данного руководства).

Запустите двигатель обычным (для данной модели автомобиля) способом. До-

ждитесь прогрева двигателя (стрелка тахометра перестанет перемещаться вниз).

Войдите в голосовое меню системы Scher-Khan UNIVERSE 4.

Нажмите и удерживайте

1 КО

ММАНДЕР

ØÀÃ

3 СЕК.

63

Затем

Короткими нажатиями ( )

2 выберите команду «Записать значение оборотов холостого

ØÀÃ

хода в память системы»

0,5 СЕК.

Выполните

3 команду (#)

ØÀÃ

0,5 СЕК.

Если сигнал тахометра присутствует на аналоговом входе (специально запро-

граммированном для этой цели) или значение оборотов передается по CAN-шине,

то система осуществит запись оборотов в память системы. Запись будет сопрово-

ждаться голосовым сообщением:

Текущее значение оборотов холостого хода

записано в память системы

Если сигнал тахометра отсутствует на аналоговом входе или значение оборо-

тов не передается по CAN-шине, то система сообщит:

Сигнал тахометра не обнаружен

После указанного сообщения необходимо проверить подключение и настройки

входа тахометра и при необходимости внести изменения. Затем повторить проце-

дуру записи оборотов.

66

При отсутствии действий более 1 минуты (после записи очередного беспро-

водного модуля), система автоматически выходит из режима регистрации, с

сохранением в памяти всех модулей, участвовавших в последней записи.

Отмена режима. Пожалуйста, подождите

Для быстрого выхода из режима регистрации беспроводных модулей в режиме

«Автосервис» достаточно выключить зажигание.

Выход сопровождается голосовым сообщением:

Завершение режима регистрации беспроводных

модулей блокировки двигателя. В памяти системы

зарегистрировано N беспроводных модулей

Настройка автозапуска

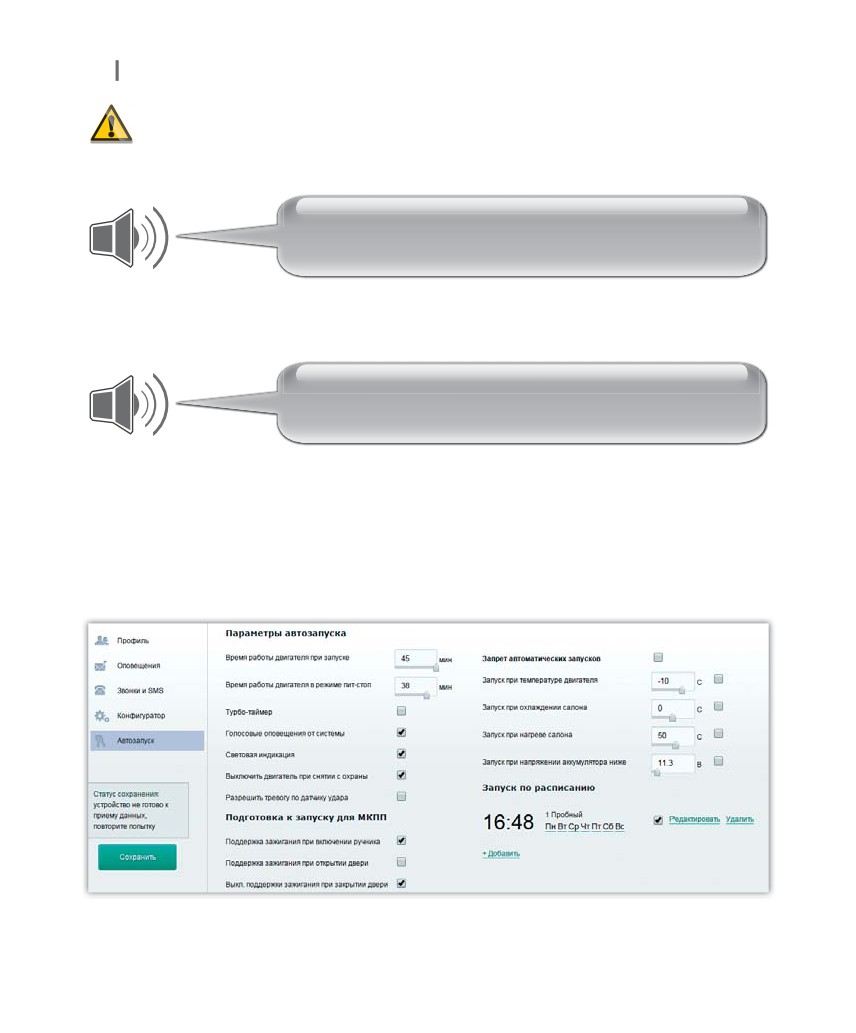

Вкладка «Автозапуск»

Для настройки пользовательских функций модуля запуска двигателя необходи-

мо выполнить переход «Настройки»> «Автозапуск». В данной вкладке выбираются

функции, параметры и алгоритмы, обеспечивающие максимальное удобство поль-

зования автозапуском.

Под заголовком «Параметры автозапуска» находятся:

Параметр «Время работы двигателя при запуске». Задает продолжительность

68

сле закрытия последней двери необходимо включить режим охраны с помощью

брелока-метки.

Селектор «Запрет автоматических запусков». Не позволяет системе произво-

дить автоматические запуски двигателя при изменениях температуры (выходящих

за пределы заданных значений) и при понижении напряжения аккумулятора. Дан-

ное ограничение не распространяется на команды, полученные из личного кабине-

та, мобильного приложения и голосового меню.

Селектор «Запуск при температуре двигателя». Разрешает автоматический за-

пуск двигателя при снижении температуры двигателя ниже установленного значе-

ния (система использует внешний датчик температуры, закрепленный на двигате-

ле). Допустимые значения находятся в диапазоне от 0 °С до -30 °С.

Селектор «Запуск при охлаждении салона». Разрешает автоматический запуск

двигателя при снижении температуры в салоне ниже установленного значения (си-

стема использует датчик температуры, установленный в салоне). Допустимые зна-

чения находятся в диапазоне от -20 °С до +20 °С.

Селектор «Запуск при нагреве салона». Разрешает автоматический запуск

двигателя при увеличении температуры в салоне выше установленного значения

(система использует датчик температуры, установленный в салоне). Допустимые

значения находятся в диапазоне от +30 °С до +65 °С

Селектор «Запуск при напряжении аккумулятора ниже». Разрешает автома-

тический запуск двигателя при снижении напряжения бортовой сети ниже уста-

новленного значения. Допустимые значения находятся в диапазоне от +10,5 В

до 21 В.

Настройка автоматического запуска по расписанию

Для установки автоматического запуска в заданное время нажмите «Доба-

вить». Появятся значение часов, название автоматического запуска и дни недели, в

которые будут осуществляться повторные запуски.

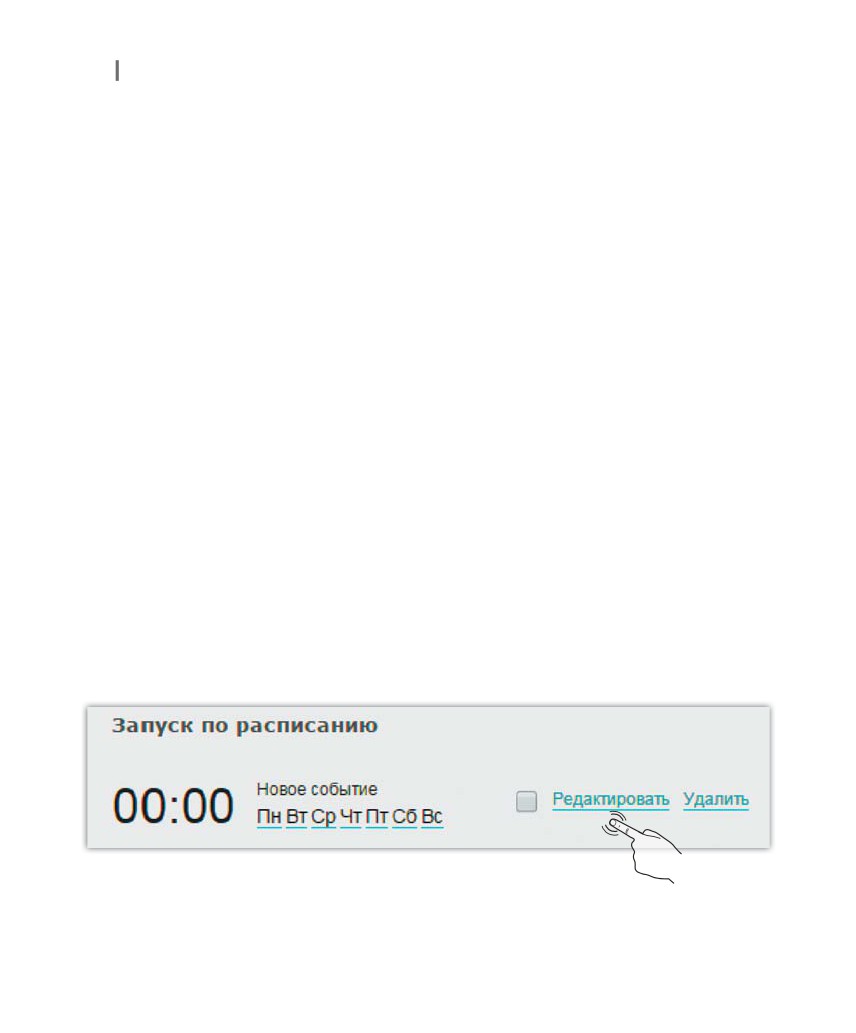

Нажмите «Редактировать».

Появится окно настройки запуска.

69

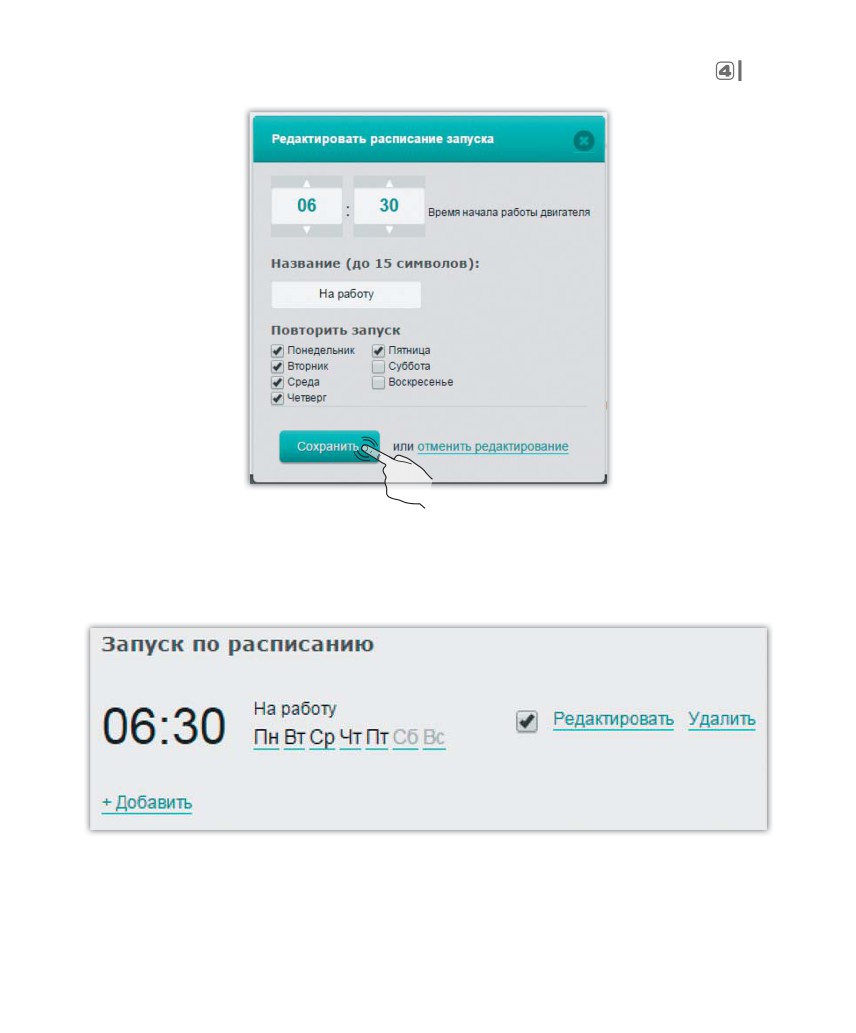

С помощью стрелок установите требуемое время запуска. В текстовом поле

введите название запуска, например, «На работу». С помощью селекторов выбери-

те дни, в которые должен осуществляться запуск в заданное время. Нажмите сохра-

нить. Теперь в списке запусков находится запуск с названием «На работу».

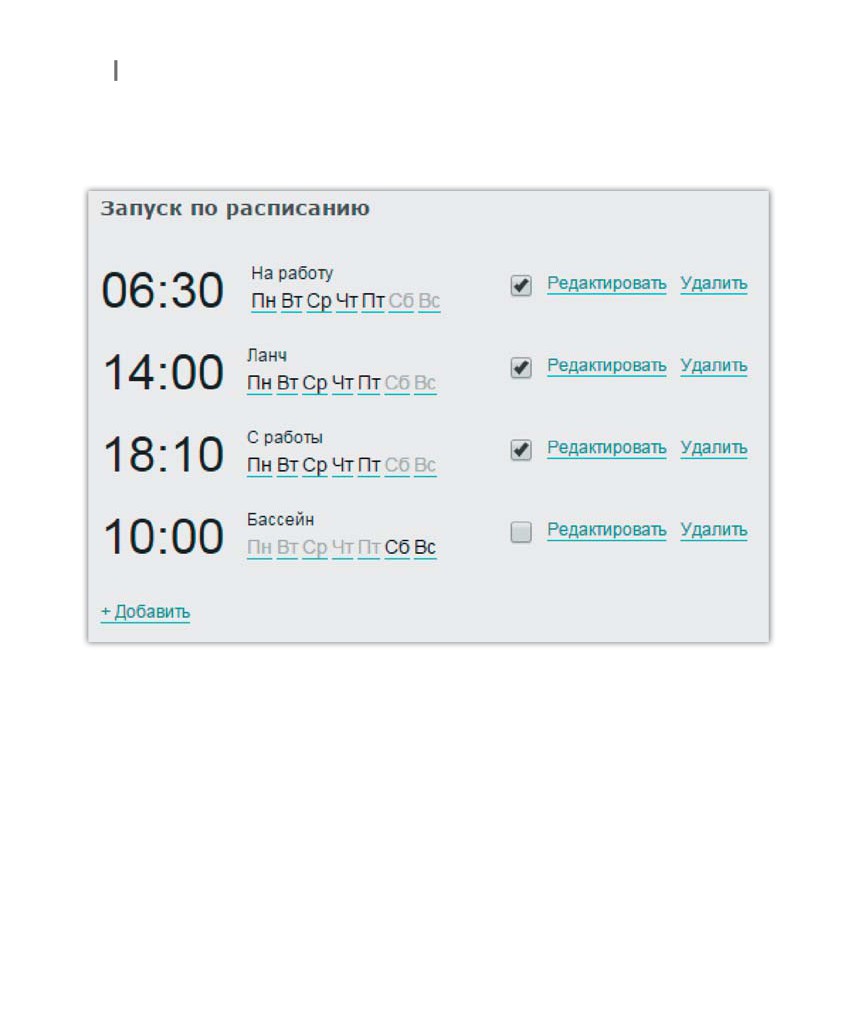

По умолчанию создается «включенный» запуск. Если необходимость в уста-

новленном запуске отсутствует (например, в отпуске), то необходимо сбросить

селектор (рядом с командой «Редактировать»). При необходимости регулярных за-

пусков в другое время нажмите «Добавить» еще раз и выполните описанные выше

действия по настройке запуска.

70

В конечном итоге появится список из регулярных автоматических запусков

двигателя, позволяющий системе Scher-Khan UNIVERSE 4 создавать комфортные

условия в салоне автомобиля непосредственно перед осуществлением поездок.

71

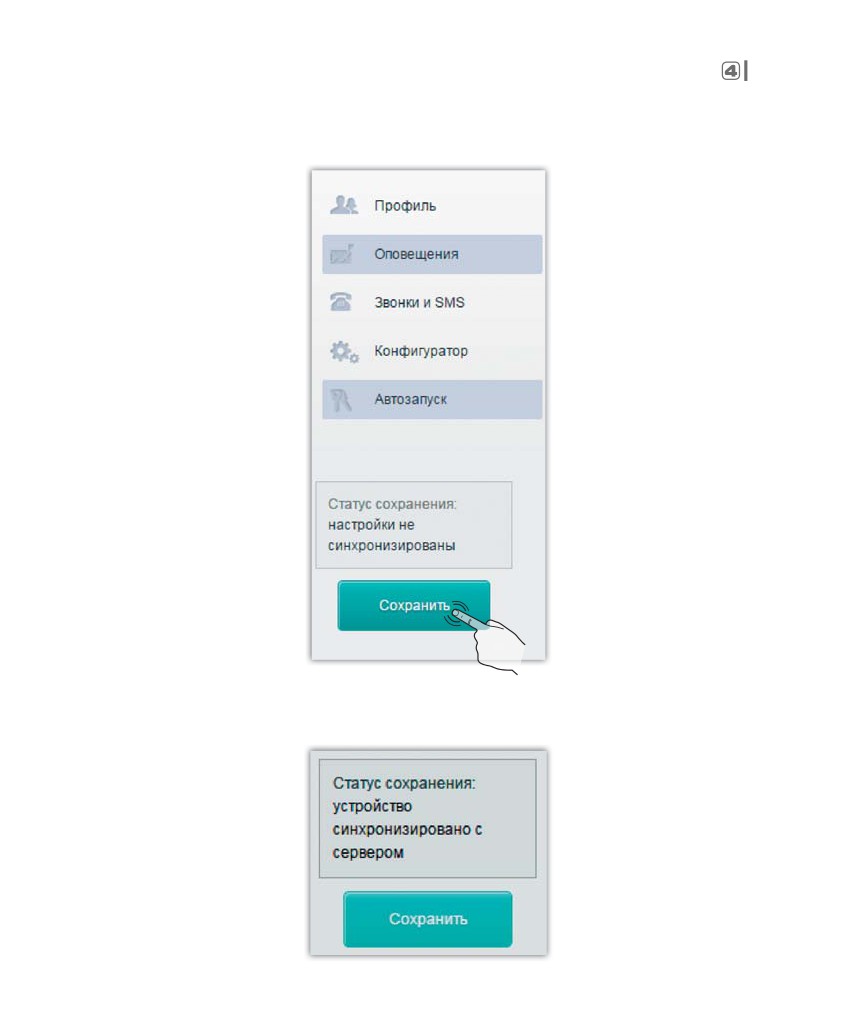

Для передачи и сохранения всех измененных настроек автозапуска (описывае-

мых в данном разделе инструкции) необходимо нажать кнопку «Сохранить».

При успешной передаче настроек в процессорный блок «Статус сохранения»

измениться на:

72

Режим работы индикатора состояния системы

Постоянное свечение индикатора системы фиолетовым цветом указы-

вает на активное состояние голосового меню модуля КОММАНДЕР.

При данном свечении возможно перемещение по меню клавишей (

),

а выполнение выбранной команды клавишей (#).

Равномерное мигание (одна вспышка в 3 секунды) индикатора систе-

мы красным цветом в режиме «Охрана» указывает на наличие тревог.

Равномерное мигание (одна вспышка в 3 секунды) индикатора систе-

мы желтым цветом при включенном зажигании указывает на заблоки-

рованное состояние двигателя автомобиля.

Постоянное свечение индикатора системы желтым цветом в режиме

«Снято с охраны» указывает на открытое состояние дверей, капота или

багажника. Обязательно проверьте указанные охранные зоны перед

постановкой в режим охраны.

Каждое нажатие клавиши модуля КОММАНДЕР сопровождается корот-

кой вспышкой индикатора системы белым цветом. Отсутствие реакций

на нажатие клавиш модуля КОММАНДЕР указывает на отсутствие пи-

тания системы.

Равномерное мигание (одна вспышка в 3 секунды) индикатора систе-

мы с переходом из зеленого цвета в синий указывает на нахождение

системы в режиме охраны и отсутствие тревог.

Равномерное мигание (одна вспышка в секунду) индикатора системы

красным цветом, при включенном зажигании (работающем двигате-

ле), указывает на включение режима «Защита от захвата».

Быстрое мигание индикатора системы (чаще одной вспышки в секун-

ду) зеленым цветом отображает процесс передачи новых настроек

(обновления) от процессорного блока в модуль КОММАНДЕР.

73

Быстрое мигание индикатора системы (чаще одной вспышки в секун-

ду) красным цветом отображает процесс передачи новых настроек

(обновления) от модуля КОММАНДЕР к периферийным модулям (на-

пример, модулю запуска) по радиошине UNIRF2.4.

Использование системы в роуминге

При выходе из зоны действия поставщика услуг сотовой связи (предоставивше-

го SIM-карту для установки в процессорный блок системы Scher-Khan UNIVERSE 4)

необходимо в личном кабинете владельца включить опции «Разрешить голосовые

звонки в роуминге» и «Разрешить SMS в роуминге» для передачи оповещений в виде

SMS и голосовых звонков (опции изначально выключены для экономии средств).

Для передачи телематических данных от системы Scher-Khan UNIVERSE 4 на

обслуживающий сервер необходимо включить опцию «Разрешить передачу данных

в роуминге» в личном кабинете. При выключенной опции информация о совершен-

ных поездках в роуминге передается в личный кабинет только при возвращении в

зону «домашнего» региона.

///////////////////////////////////////
