Гидравлический штабелер LM (LM-0516, LM-1016, LM-1020, LM-1030, LM-1516). ТЕХНИЧЕСКИЙ ПАСПОРТ
Технический паспорт на модели:
LM-0516, LM-1016, LM-1020, LM-1030, LM-1516
Общая информация
Общая информация
1.1. Использование
Гидравлический штабелер предназначен для выполнения погрузочно-
разгрузочных и транспортных работ с помощью ручного управления,
проводимых согласно указаниям данной инструкции по эксплуатации.
Запрещается использовать гидравлический штабелер для
целей, не описанных данной инструкцией.
Не допускается перевозка пассажиров.
В случае использования гидравлического штабелера для
целей, не описанных в данной инструкции, необходимо
получить письменное одобрение компании Lema и
ответственных органов, для предотвращения возможных несчастных и
аварийных случаев.
Производитель не несет ответственности за любые инциденты,
происходящие из-за неправильного использования.
Предельно допустимая нагрузка указана на схеме загрузки. Не превышайте
предельно допустимую нагрузку.
Не используйте гидравлический штабелер в огне- или взрывоопасных зонах,
а так же в неблагоприятных условиях эксплуатации и условиях, которые
могут вызвать коррозию.
1.2. Место использования
Гидравлический штабелер разрешается использовать в закрытых и открытых
помещениях на ровных и устойчивых поверхностях.
Пролеты цехов и рабочие зоны должны отвечать требованиям, указанным в
данном руководстве.
Температура окружающей среды должна находиться в пределах от -25°C до
+50°C.
1.3. Модернизация и модификация
Если Вы предполагаете эксплуатировать гидравлический штабелер,
например, в холодильной камере, или во взрывоопасных условиях, он
должен быть соответствующе оснащен и сертифицирован для подобного
применения.
Если Вы собираетесь использовать гидравлический штабелер для работ, не
указанных в руководстве, и собираетесь переоборудовать или переоснастить
его для использования в специфичных условиях, помните, что любое
изменение структурного состояния может повлиять на поведение штабелера
в процессе эксплуатации.
1.4. Остаточные риски
При осторожном управлении в соответствии со стандартами и
правилами, во время эксплуатации нельзя исключать
остаточные риски.
Нельзя исключать возможность остаточного риска даже вне
зоны непосредственной опасности. Любой человек,
находящийся в непосредственной близости от гидравлического
штабелера, должен быть особенно внимательным и не упускать его из виду,
чтобы быстро среагировать в случае поломки или внештатной ситуации.
ВНИМАНИЕ: Все люди, находящиеся в непосредственной близости от
гидравлического штабелера, должны быть извещены о возможных рисках и
происшествиях. Мы также обращаем Ваше внимание на дополнительные
правила безопасности, изложенные в данной инструкции по эксплуатации.
1.5. Права и обязанности оператора
Гидравлическим штабелером может управлять только квалифицированный
специалист, достигший 18 лет, обученный производству операций.
Он отвечает за соблюдение аварийно-профилактических мероприятий и
правил безопасности, описанных в данной инструкции по эксплуатации.
Оператор должен быть ознакомлен с инструкцией по эксплуатации, и она
должна быть доступна для него в любой момент.
Оператор должен немедленно сообщать управляющему о любых поломках
штабелера и о любых дефектах.
1.6. Сертификат соответствия
Сертификатами соответствия СЕ и Госстандарта РФ
подтверждается, что гидравлический штабелер прошел
испытания и отвечает стандартам и требованиям, имеющим силу
на момент продажи.
Если гидравлический штабелер был модифицирован или
переукомплектован без согласования с производителем,
безопасность штабелера может быть снижена и, следовательно,
сертификат соответствия становится недействительным.
Описание моделей
Описание моделей

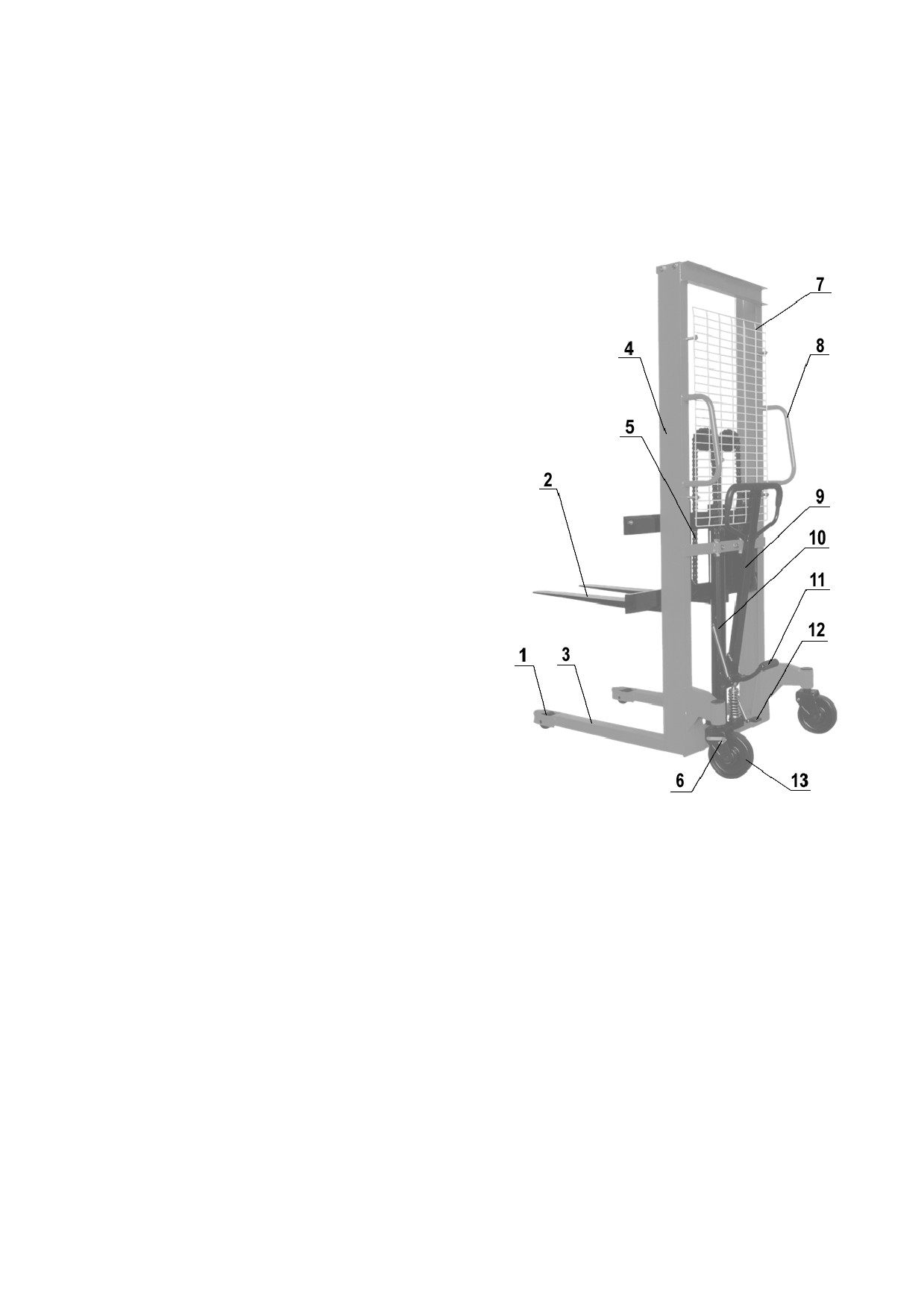

2.1. Описание основных частей штабелера
1.
Ролики
2.
Вилы
3.
Опорные вилы
4.
Мачта
5.
Цепь
6.
Тормоз
7.
Защитная панель
8.
Ручки
9.
Ручка-манипулятор
10. Гидроцилиндр
11. Педаль подъема
12. Педаль спуска
13. Поворотные колеса
Описание моделей
2.2. Устойчивость моделей
Гидравлические
штабелеры
обладают
устойчивостью, в соответствии с требованиями
ISO
5766. Однако устойчивость штабелеров
также зависит и от характеристик покрытия
рабочей зоны и правильной установки груза.

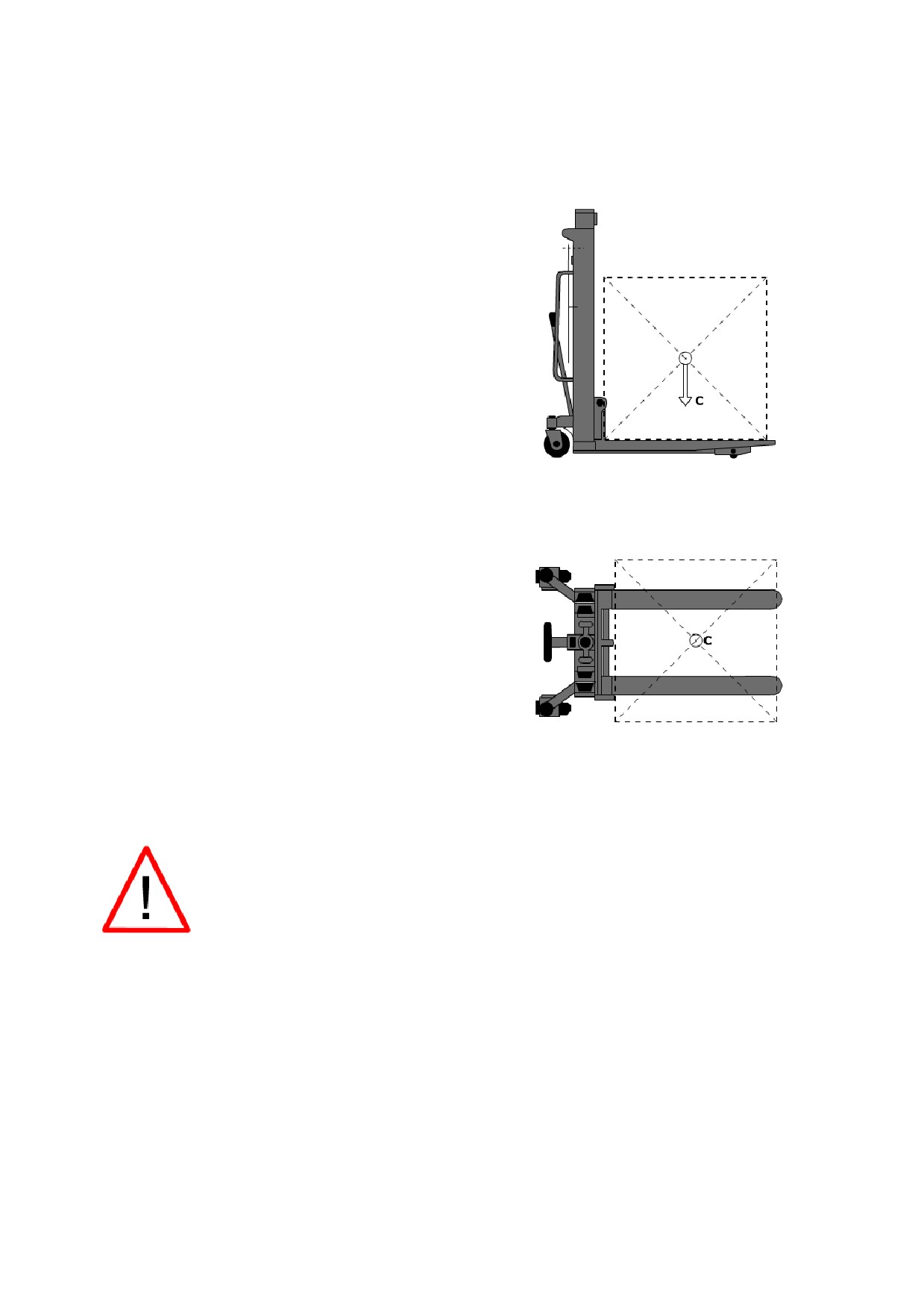

Центр тяжести “с” это точка, вокруг которой
система уравновешена. В момент установки
груза, система приобретает новый общий центр
тяжести.
У штабелера существует стандартный центр
тяжести, который записан в технических
характеристиках для каждой модели.
2.3. Грузоподъемность моделей
Грузоподъемность штабелера указана в
паспорте и на мачте самого штабелера.
Указанные показатели всегда относятся только
к штабелеру в комплекте поставки, помните,
что установка дополнительного оборудования и
любые другие изменения исходных параметров
влияют на грузоподъемность, в этом случае
указанные параметры не могут считаться
действительными и данные должны быть
изменены.
2.4. Транспортировка
Используйте только подходящие тросы или цепи. Никогда не
используйте самодельные тросы.
При подъеме используйте лебедку или кран соответствующей
грузоподъемности.
При перевозке упаковка должна быть закреплена в центре
тяжести системы.
Эксплуатация
Эксплуатация

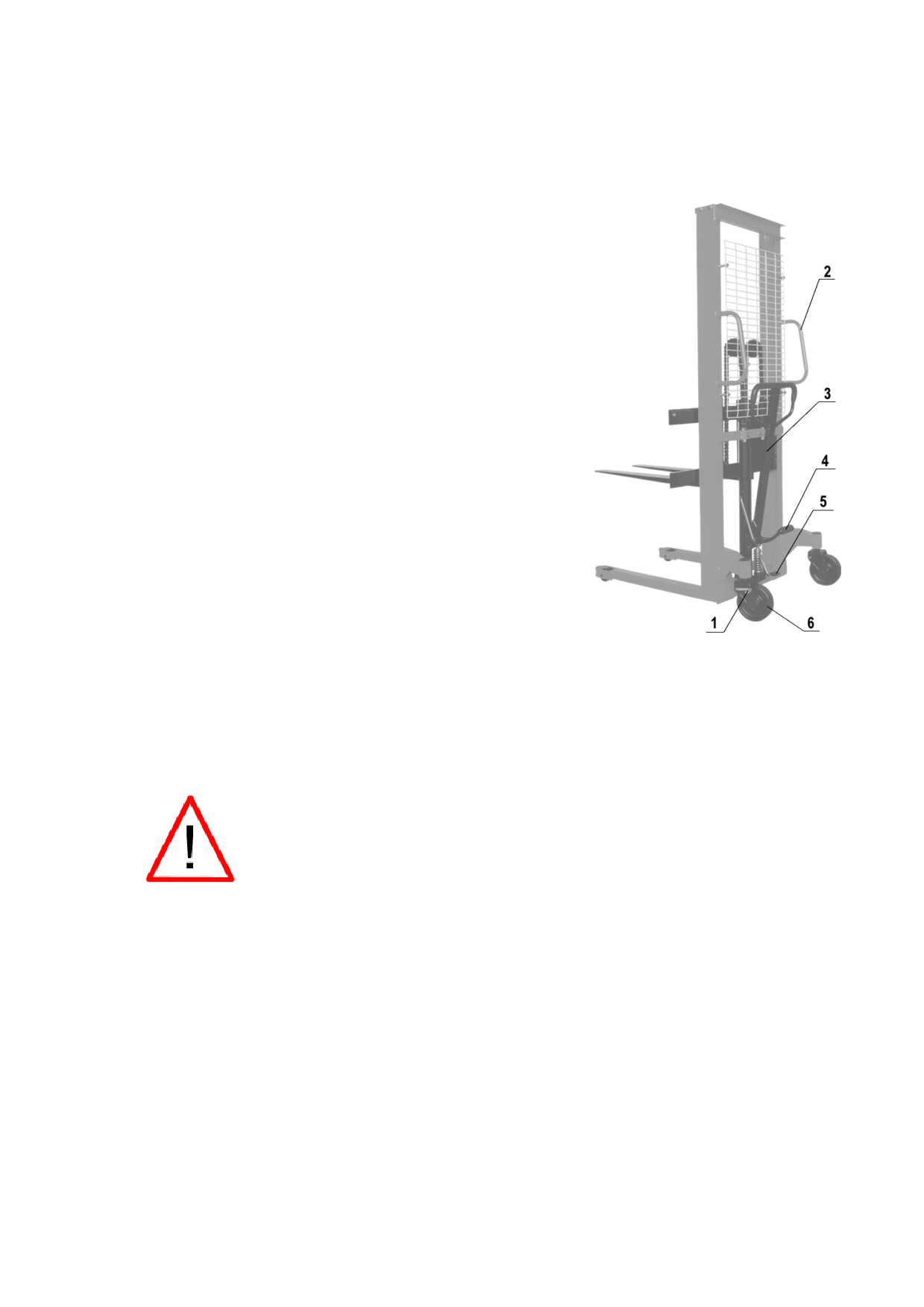

3.1. Средства управления
1.
Тормоз
2.
Ручки
3.
Ручка-манипулятор
4.
Педаль подъема
5.
Педаль тормоза
6.
поворотные колеса
3.1.1. Подъем груза
Для подъема груза:
· медленно подведите штабелер к грузу;
· установите вилы под груз или паллету;
· зафиксируйте тормоз (1) на колесах;
Груз поднимается при движении ручки (3) гидравлического штабелера, либо
при нажатии на педаль (4) подъема груза.
Не допускается перегруз штабелера.
Запрещается оставлять груз в поднятом положении без
присмотра.
Во время подъема или спуска груза устройство должно быть
зафиксировано тормозом (1).
3.1.2. Транспортировка груза
Движение гидравлического штабелера осуществляется под действием
поступательной силы, создаваемой оператором. Рекомендуется для движения
использовать ручки (2), однако так же существует возможность управления
движением и ручкой манипулятором (3)
3.1.3. Спуск груза
Для спуска груза плавно зажмите и удерживайте педаль спуска (5).
Правила безопасности
Правила безопасности
4.1. Основные положения
Операторы должны уделять особое внимание условиям
работы, включая присутствие других людей или
движущихся объектов, находящихся в пределах
видимости, и должны быть уверены в их безопасности.
Не разрешается стоять на/под поднятыми частями
гидравлического штабелера, с грузом или без.
Необходимо
немедленно
сообщать
о
любых
происшествиях,
касающихся персонала, здания,
конструкций или оборудования.
Операторы не имеют права модифицировать
гидравлический штабелер.
Операторы имеют право использовать штабелер только по
его прямому назначению.
4.2. Основные проверки перед использованием
Прежде чем использовать гидравлический штабелер, необходимо проверить
его состояние.
Проведите проверку:
- колес и роликов
- гидроузла на присутствие подтеков и загрязнения
- вил грузоподъемной рамы
- тормозов.
Запрещается эксплуатировать штабелер с неисправной ходовой
частью и при наличии неисправной системы гидроузла.
Произведите проверочный подъем и спуск вил штабелера без
груза.
Правила безопасности
4.3. Обращение с грузом
4.3.1. Грузы
Масса перевозимых грузов не должна превышать номинальную
грузоподъемность гидравлического штабелера во избежание опасности
опрокидывания и поломки гидравлической системы.
Разрешается перевозить только устойчивые и безопасно расположенные
грузы.
Особенно осторожно нужно перевозить очень длинные, широкие или
высокие грузы, во избежание опрокидывания груза или столкновения с
людьми или движущимися объектами.
При перевозке неотцентрованных грузов необходимо работать особенно
осторожно.
Не используйте бракованные или поврежденные паллеты.
4.3.2. Захват груза

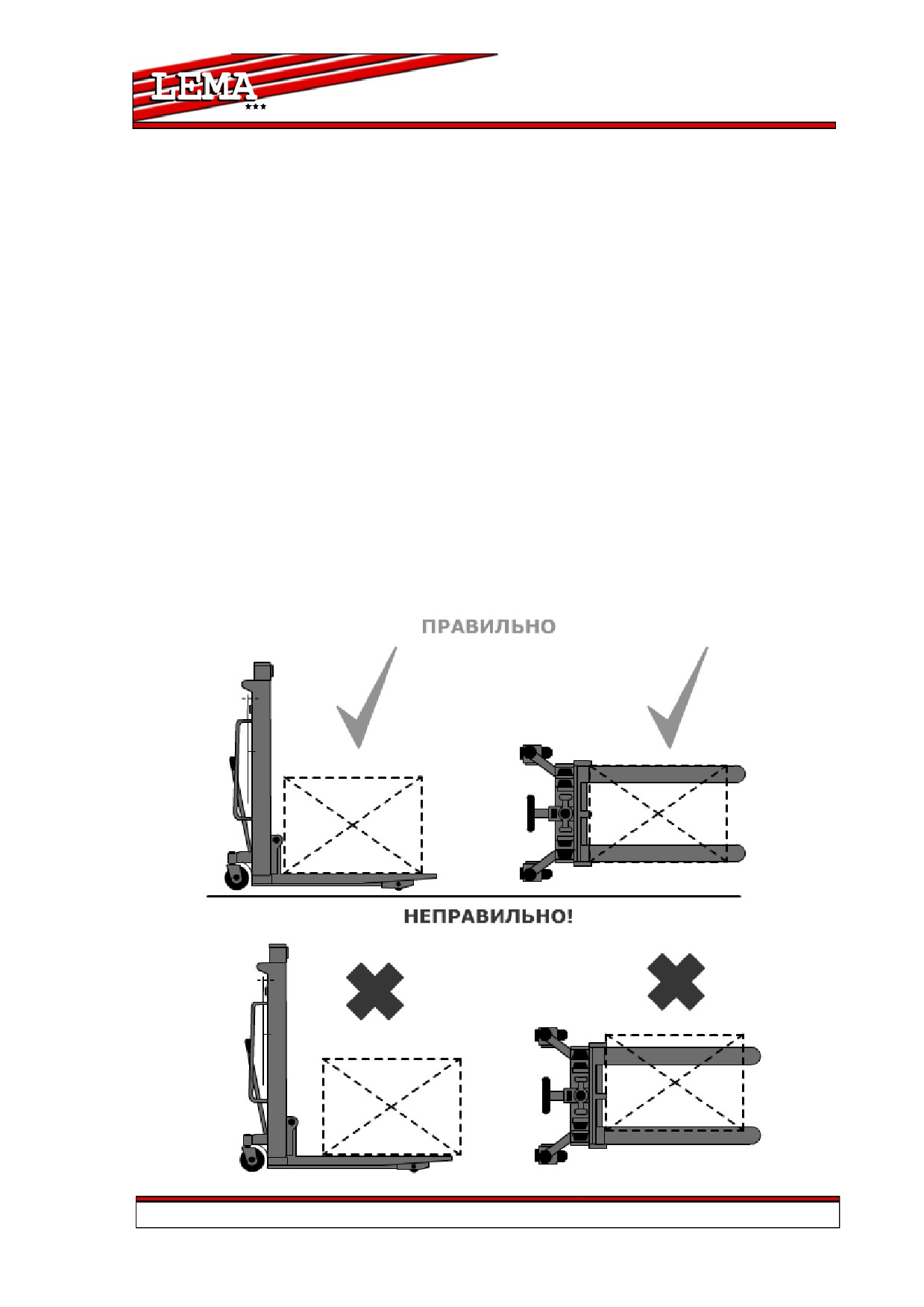

Груз должен располагаться так, чтобы вес равномерно распределялся на обе
вилы.
9 - 25
Правила безопасности
4.3.3. Подъем груза
После того, как вилы были помещены под груз (паллету), немного поднимите
их, чтобы груз прочно установился на месте. В зонах укладки, где груз может
находиться на максимально возможной высоте, особенно важно, чтобы
поверхность покрытия была ровная, горизонтальная и способная выдержать
вес груза и вес гидравлического штабелера в рабочем состоянии.
Пол должен быть освобожден от посторонних объектов или предметов,
которые могут воспрепятствовать процессу работы и повлиять на
устойчивость груза.
4.3.4. Использование погрузочных платформ
Прежде чем заехать на погрузочный помост, оператор должен
удостовериться, что помост правильно установлен и закреплен и что он
обладает соответствующей максимально допустимой нагрузкой. Движение по
помосту должно быть медленным и осторожным. Максимальный наклон 3 %.
4.3.5. Транспортировка паллет
Паллеты перевозятся только отдельно. В исключительных случаях, при
разрешении управляющего перевозками, если необходимо перевезти
несколько паллет один на другом, обязательно убедитесь, что они уложены
строго вертикально.
Максимальная высота группы паллет не должна превышать двух метров, при
этом паллеты должны быть надежно закреплены.
4.4. Движение
4.4.1. Общие положения
Необходимо соблюдать все правила дорожного движения, включая все
специальные правила, продиктованные условиями работы.
Поддерживайте безопасное расстояние с любым другим транспортным
средством. Оператор должен полностью контролировать гидравлический
штабелер и управлять им ответственно.
Когда условия работы требуют движения, когда груз закрывает обзор, будьте
предельно осторожны и используйте дополнительные приспособления или
помощника.
Оператор должен объезжать предметы, находящиеся на полу, способные
вызвать повреждение или причинить ущерб.
В случае, когда в пределах видимости находятся люди или другое
транспортное средство, необходимо предупредить перед началом движения
гидравлического штабелера.
10 - 25
Правила безопасности
4.4.2. Передвижение по наклонной поверхности
Запрещается поворачивать гидравлический штабелер на наклонной
плоскости или двигаться по кривой через наклонную плоскость.
Максимальный наклон не должен превышать 3%.
4.5. Парковка
Когда гидравлический штабелер остается без присмотра, части подъемного
механизма должны быть опущены до упора и задействован тормоз.
Никогда не оставляйте гидравлический штабелер на наклонной поверхности.
При парковке необходимо учитывать возможность доступа к лестницам,
аварийным выходам.
11 - 25
Технические данные
Технические данные
5.1. Условные обозначения

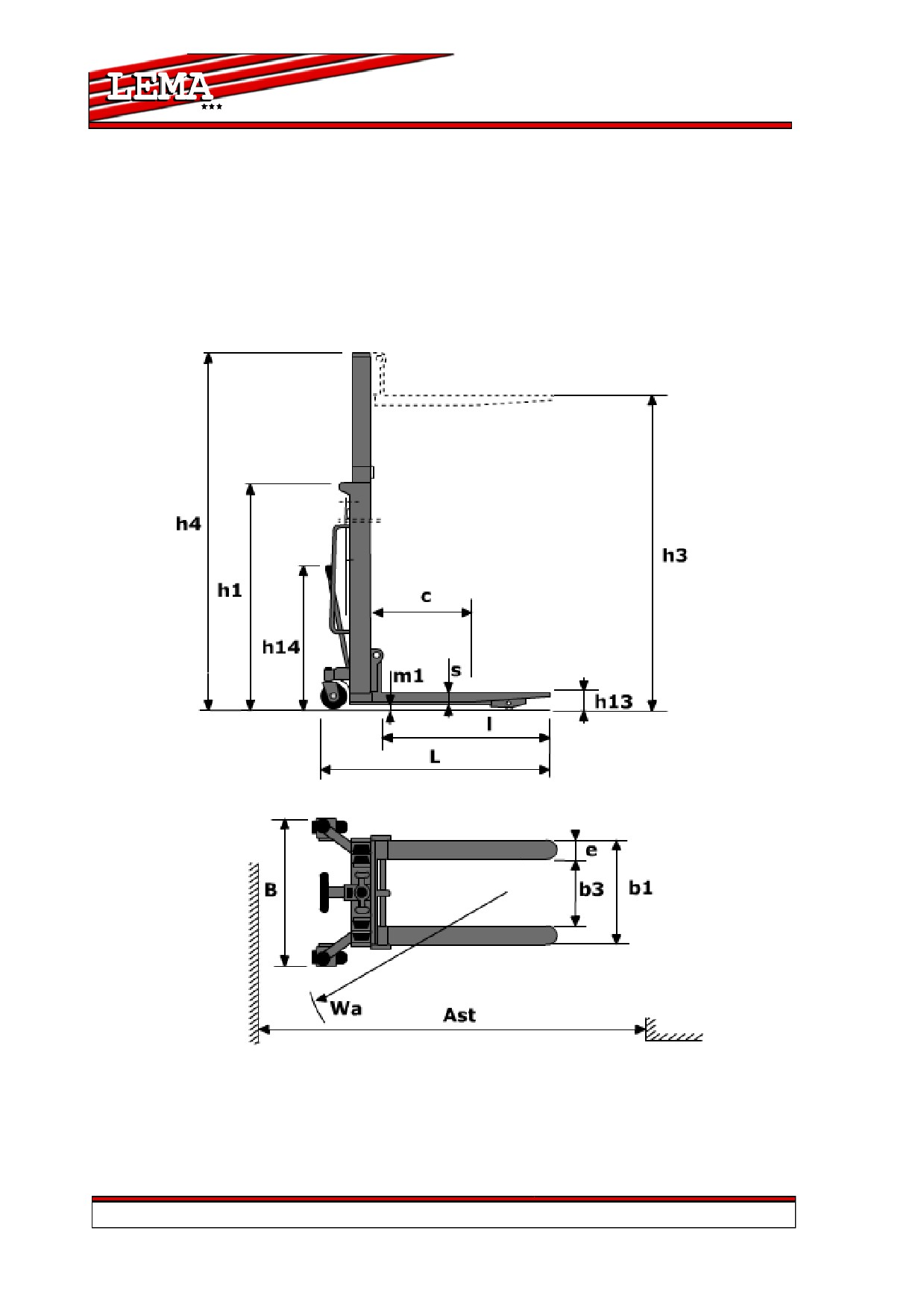

12 - 25
Технические данные
5.2. Технические характеристики
Модель
LM-0516
LM-1016
LM-1516
Грузоподъемность
кг
500
1000
1500
Центр загрузки
c
мм
600
600
600
Высота подъема
h3
мм
1600
1600
1600
Высота в нижнем
h13
мм
90
90
90
положении
Длина вил
l
мм
1150
1150
1150
Ширина вил
b1
мм
540
540
540
Ширина вилы
e
мм
160
160
160
Общая длина
L
мм
1665
1665
1665
Габаритная высота
h1
мм
2080
2080
2080
Габаритная высота при
h4
мм
2080
2080
2080
поднятых вилах
Размер передних колес
мм
180x50
180x50
180x50
Размер задних колес
мм
80x55
80x55
80x55
Число колес
2/2
2/2
2/2
спереди/сзади
Радиус поворота
Wa
мм
1350
1350
1350
Ширина прохода с
Ast
мм
2152
2152
2152
паллетой по VDI 2198
Ширина прохода
с
Ast
мм
2000
2000
2000
паллетой по VDI 3597
Собственный вес
кг
185
225
260
Модель
LM-1020
LM-1030
Грузоподъемность
кг
1000
1000
Центр загрузки
c
мм
600
600
Высота подъема
h3
мм
2000
3000
Высота в нижнем положении
h13
мм
90
90
Длина вил
l
мм
1150
1150
Ширина вил
b1
мм
540
540
Ширина вилы
e
мм
160
160
Общая длина
L
мм
1665
1665
Габаритная высота
h1
мм
1580
2050
Габаритная высота при поднятых вилах
h4
мм
2480
3450
Размер передних колес
мм
180x50
180x50
Размер задних колес
мм
80x55
80x55
Число колес спереди/сзади
2/2
2/2
Радиус поворота
Wa
мм
1350
1350
Ширина прохода с паллетой по VDI 2198
Ast
мм
2152
2152
Ширина прохода с паллетой по VDI 3597
Ast
мм
2000
2000
Собственный вес
кг
265
280
13 - 25
Технические данные
14 - 25
Спецификации
Спецификации

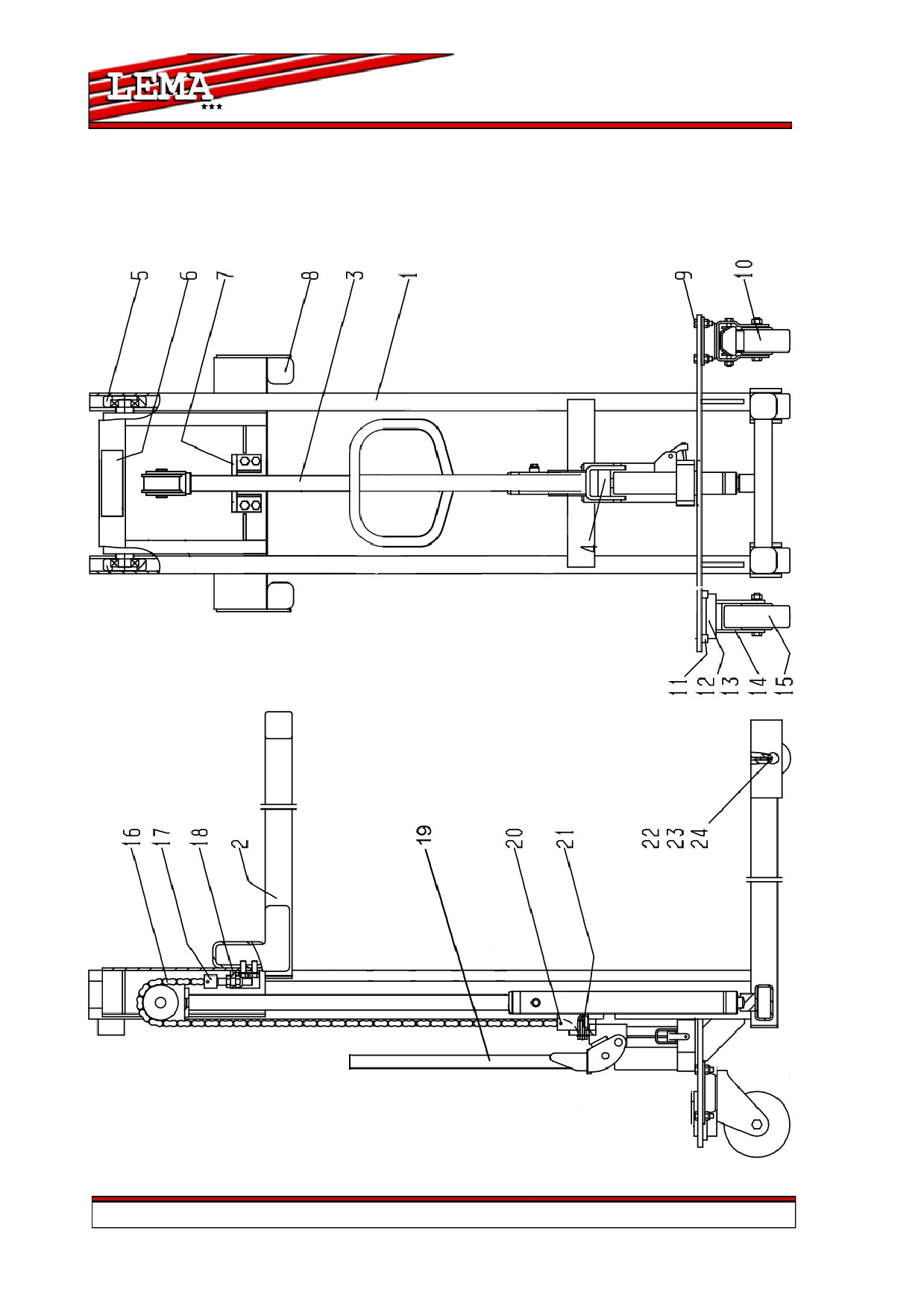

6.1. Корпус
№
Название детали
Кол-во
1
Мачта
1
2
Вилы
1
3
Гидроцилиндр
1
4
Гидронасос
1
5
Подъемный ролик
1
6
Справочная табличка грузоподъемности
1
7
Несущая консоль
1
8
Основание вил
1
9
Шестигранный болт с гайкой
4
10
Колесо правое
1
11
Болт
4
12
Шариковый подшипник
2
13
Подшипник
4
14
Вилка колеса
2
15
Колесо левое
1
16
Цепь
1
17
Регулятор натяга цепи
1
18
Гайка
1
19
Ручка-манипулятор
1
20
Шплинт
1
21
Болт
1
22
Ролик
2
23
Ось ролика
2
24
Фиксатор ролика
2
Производитель оставляет за собой право изменять конструкцию без специального уведомления
15 - 25
Спецификации
16 - 25
Спецификации

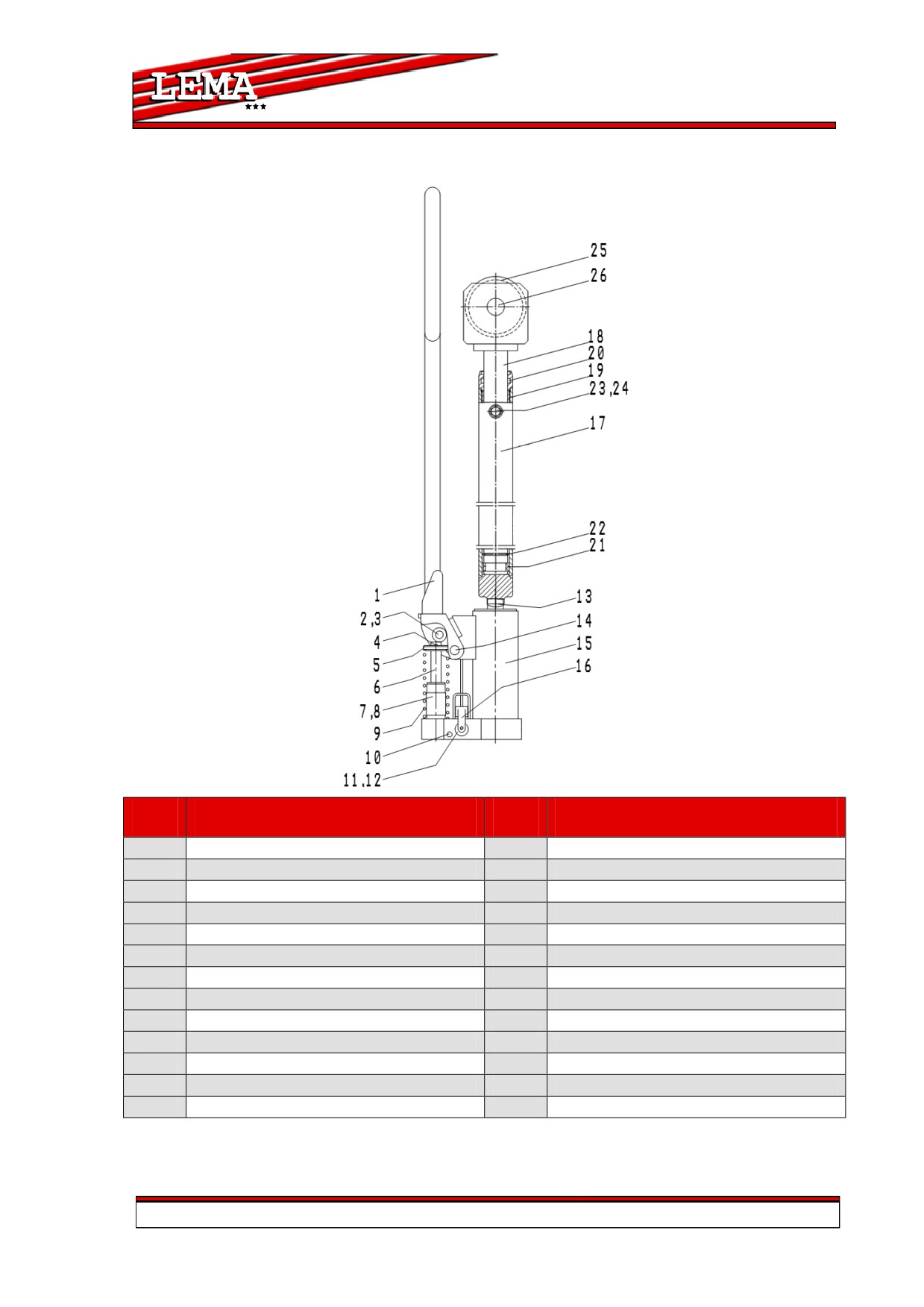

6.2. Гидроузел
№
Название детали
№
Название детали
1
Ограничитель
14
Ось
2
Ось
15
Внешний цилиндр
3
Нажимной ролик
16
Рычаг
4
Отверстие
17
Труба цилиндра
5
Диск давления
18
Шток
6
Плунжер
19
Гайка
7
Малый цилиндр
20
Герметизатор
8
Герметизаторы
21
Направляющее кольцо
9
Пружина
22
Уплотнительное кольцо
10
Предохранитель
23
Шестигранный болт
11
Клапан спуска
24
Конический ниппель
12
Клапан давления
25
Ролик цепи
13
Болт-пробка
26
Болт
Производитель оставляет за собой право изменять конструкцию без специального уведомления
17 - 25
Обслуживание
Обслуживание
7.1. Основные положения
Ежедневная проверка, описанная в графике обслуживания, может
производиться оператором.
Еженедельное обслуживание может производиться служебным персоналом,
знакомым с содержанием этого руководства.
Вся остальная работа выполняется только специально подготовленным
персоналом.
Все обслуживание и ремонт, включая ремонт отдельных частей или ремонт
штабелера в целом, должны выполняться служебным специально-обученным
персоналом.
Периодичность обслуживания, рассчитана для среднего восьмичасового
рабочего дня и является нормативной. При интенсивной эксплуатации или
при эксплуатации в неблагоприятных условиях периодичность обслуживания
может быть увеличена.
Для того чтобы гидравлический штабелер постоянно хорошо
функционировал, а также, во избежание потери гарантийного обслуживания,
все части должны заменяться только запасными частями Otto-Kurtbach.
7.2. После продолжительного простоя
· поместите штабелер в сухое, хорошо проветриваемое место
· проработайте основные режимы работы штабелера
· не накрывайте штабелер пластиком, так как это может вызвать
конденсацию.
7.3. Смазка механических частей
Подвижные части гидравлического штабелера подлежат смазыванию каждые
6 месяцев.
К ним относятся втулки, подшипники и другие динамические элементы
гидравлического штабелера.
Проводите проверку подшипников ежемесячно.
7.4. Обслуживание гидроузла
7.4.1. Проверка герметичности
Герметичность должна проверяться периодически на наличие протечек.
Любые найденные протечки должны быть устранены с понижением давления
в системе.
18 - 25
Обслуживание
Инструкции по предотвращению несчастных случаев рекомендуют заменять
гидравлические модули каждые два года.
7.4.2. Проверка уровня масла
Уровень жидкости в резервуаре нужно проверять, если обнаружены утечки
из гидравлической системы, что может вызвать уменьшение количества
жидкости.
В других случаях, проверять уровень жидкости не требуется.
7.4.3. Замена масла
Заменяйте жидкость всякий раз при
ухудшении
рабочих
характеристик
гидроузла.
Процедура должна проводиться, когда
гидравлический
штабелер
установлен
неподвижно на ровной поверхности с
опущенными вилами.
Замену масла рекомендуется производить
специалистами
сервисного
центра
регионального представительства Otto-
Kurtbach.
Прокачивайте гидравлическую систему после
смены масла:

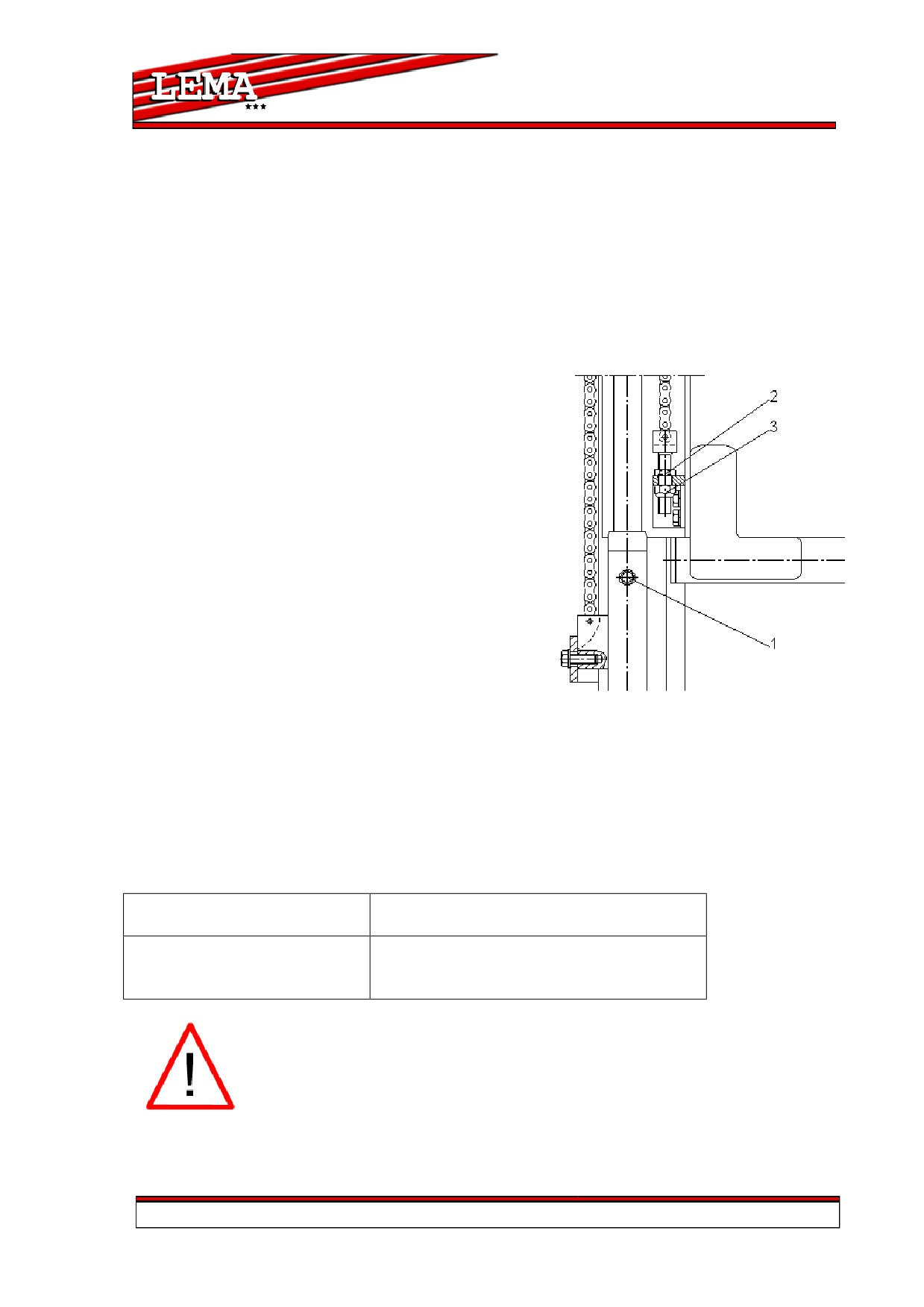

- Освободите отверстие (1).
- Качайте ручку до тех пор, пока из гидравлического масла не выйдут
все пузыри.
- Закройте отверстие (2) до момента спуска вил.
7.5. Смазочные материалы
Рекомендуются следующие смазочные материалы.
Гидравлическая
HLP-DIN 51524 T2 ISO VG 22
жидкость
универсальная густая смазка DIN
Смазка
51825 T1 - K2K или аналогичные
других производителей
Не рекомендуется использование старого масла и масла не
имеющего сертификата!
Никогда не используйте масла, разработанные с
искусственными основами, так как они токсичны для оператора
и наносят вред гидравлической системе.
Никогда не смешивайте масла разных марок и типов.
19 - 25
Обслуживание
7.6. Чистка штабелера
Регулярная чистка и мойка очень важны для надежности машины.
Чистка и мойка должны проводиться еженедельно.
Уберите грязь и инородные предметы с колес.
Используйте обезжиривающее моющее средство, разбавленное в теплой
воде.
Промойте корпус губкой.
Не сливайте использованную для мойки воду в обычную канализацию.
7.7. Устранение неисправностей
Неполадки
Причина
Ликвидация
- превышена
Снимите лишний груз!
Штабелёр не
грузоподъемность, клапан
поднимает груз (насос
контроля давления
неправильно
активен.
работает)
- спусковой клапан не
Прочистите или
закрыт или протекает
замените клапан!
При накачивании
- клапан, контролирующий
Отрегулируйте или
штабелёр поднимает
давление, не
прочистите клапан
груз слишком
отрегулирован либо
медленно или вообще
протекает.
не поднимает,
Отремонтируйте либо
независимо от того
- гидравлический насос
замените
есть ли на нём груз
повреждён.
гидравлический насос!
или нет.
-течь в гидравлической
Загерметизируйте
системе.
систему.
Поднятый груз долго
-спусковой клапан не
не удерживается.
закрыт либо его
Прочистите либо
поверхность образует течь.
замените клапан.
20 - 25
Обслуживание
Неполадки
Причина
Ликвидация
Замените
герметизирующие
детали.
Разберите штабелёр.
Дайте маслу полностью
вытечь из цилиндра.
Раскрутите гайки.
Разберите
гидравлический
цилиндр, отделив от
него направляющую
Утечка масла через
(главную часть).
- герметизирующие детали
гидравлическую
Снимите
износились
систему.
предохранительное и
направляющее кольца.
Вытяните шток и
замените
герметизирующие
кольца.
Используйте только
оригинальные
запчасти! Прокачайте
цилиндр после его
сборки и добавления
масла.
-температура окружающей
Поднятый груз
среды низкая,
Используйте штабелёр
опускается слишком
гидравлическое масло
в более тёплом месте.
медленно.
стало слишком густым
21 - 25
Приложения
Приложения
8.1. Списание и утилизация тележки
Гидравлический штабелер состоит из частей, включающих в себя металлы и
пластмассы, которые могут вторично использоваться.
Гидравлической жидкостью нельзя загрязнять окружающую среду или
выливать ее в обычную канализацию, т.к. она является загрязнителем
окружающей среды.
Она должна быть передана Консорциуму по Израсходованным Нефтяным
Продуктам, который распорядиться с ней правильным образом.
8.2. График технического обслуживания
Интервалы между
Технические работы
проверками
Убедиться в исправности вил.
Ежедневно, например,
Проверить состояние роликов и осей.
в начале рабочего дня
Смазать соединения, подшипники.
Ежемесячно
Проверить работу роликов и колёс.
Проверить уровень масла при опущенных вилах.
Проверить герметичность гидравлического
устройства.
Проверить прочность всех винтовых и болтовых
Раз в 3 месяца
креплений.
Смазать соединения, подшипники.
Проверить способность роликов и колёс к вращению
и повороту.
Проверить изношенность всех деталей штабелера и
в случае необходимости заменить детали.
Сменить гидравлическое масло
Ежегодно
Провести квалификационное испытание
22 - 25
