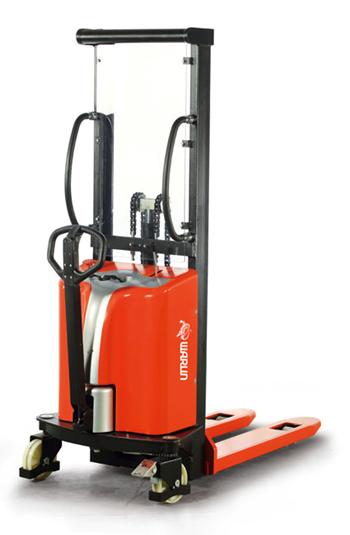

Приглашаем вас к работе с механизированным штабелером. Ваш штабелер с мачтой SPED изготовлен из высококачественной стали и представляет собой прочное, надежное и простое в применении изделие. В интересах собственной безопасности и для обеспечения правильной эксплуатации штабелеукладчика просим вас внимательно прочесть данное Руководство и все предупреждения на изделии, прежде чем приступать к работе с штабелером.

В настоящем руководстве в четкой форме описана процедура безопасной эксплуатации штабелеров такого типа.

В руководстве даны характеристики штабелеров различных моделей. Во время эксплуатации и техобслуживания просим использовать запчасти, подходящие для конкретной модели штабелера.

FВся представленная в данном Руководстве информация основана на данных, имевшихся на момент издания. Изготовитель оставляет за собой право на внесение технических изменений в изделия без уведомления и без привлечения каких-либо санкций. Поэтому рекомендуется следить за возможными обновлениями.



1.       ТЕХНИЧЕСКИЕ ДАННЫЕ

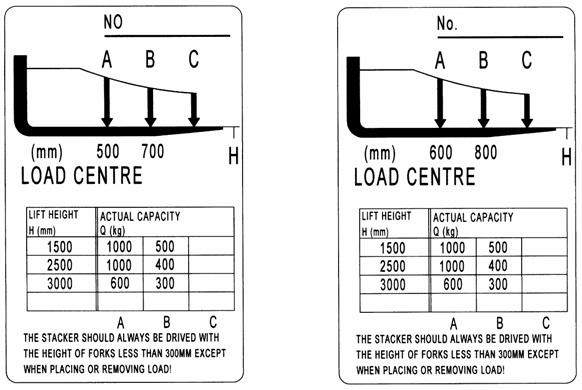

2.       Сведения о грузоподъемности





































              для SPM10XX/SES10XX                       для SPM10XXG



3.      УКАЗАНИЯ ПО БЕЗОПАСНОСТИ



3.1    Оператор должен ознакомиться с предупредительными символами и инструкциями здесь и на штабелере, прежде чем приступать к работе с штабелером.

3.2    К работе с штабелером допускается только обученный, проинструктированный и назначенный персонал.

3.3    Прежде чем приступать к работе с штабелером, проверяйте его состояние. Обратите особое внимание на цепь, колеса, рукоятку, направляющую раму, направляющее колесо, мачту, батарею и т.п.

3.4    Не эксплуатируйте штабелер на наклонной поверхности и во взрывоопасной среде.

3.5    Не пускайте людей на вилочную платформу.

3.6    При подъеме грузов людям запрещается стоять или проходить под вилами.

3.7    Оператор должен пользоваться защитными перчатками.

3.8    Не перемещайте штабелер при подъеме груза на высоту более 300 мм.

3.9    При перевозке и подъеме грузов все люди должны находиться не ближе 60 см от вилочной    платформы.

3.10               Вес товаров должен быть распределен на оба зубца вилки. Не ставьте груз только на один зубец вилки. Центр тяжести груза должен находиться посередине между зубцами вилки.

3.11              Не допускайте перегрузки штабелера с превышением предельной грузоподъемности.

3.12               Перед эксплуатацией или подзарядкой проверьте объем электролита, если он не достаточен, долейте дистиллированную воду.

3.13               Во время зарядки рабочее пространство должно быть сухим и хорошо вентилируемым. Присутствие пламени недопустимо.

3.14               При перерывах в работе опускайте вилы в нижнее положение.

3.15               В особых условиях эксплуатации оператор должен соблюдать особую осторожность при работе с штабелером.

3.16

4.       ТЕХОБСЛУЖИВАНИЕ

4.1     Гидравлическое масло

   Проверяйте уровень гидравлического масла через каждые шесть месяцев. Применяйте гидравлическое масло ISO VG32 с вязкостью 32 сСт при температуре 40°С, общий объем около 4,0 литров.

4.2     Ежедневные проверки и техобслуживание

   Необходимо ежедневно проверять состояние штабелера. Особое внимание следует обращать на колеса, оси, состояние резьбовых соединений и на заусенцы, которые могут стопорить колеса, а также на мачту, цепь и батарею. По завершении работы следует освободить вилочную платформу от груза и опустить ее в нижнее положение.

4.3     Смазывание

   Для смазки движущихся деталей используйте моторное масло или консистентную смазку.

5.       Подзарядка аккумуляторной батареи

5.1     Подзарядка батареи производится при напряжении менее 10 вольт.

5.2     Перед подзарядкой проверьте объем электролита, если он не достаточен, долейте дистиллированную воду.

5.3     Во время зарядки рабочее пространство должно быть сухим и хорошо вентилируемым. Присутствие пламени недопустимо.

5.4     Если штабелер не эксплуатировался в течение длительного времени, производите подзарядку в течение не менее, чем двух часов каждую неделю.

5.5     Во время подзарядки напряжение, отображаемое индикатором, не должно превышать 15 вольт.

5.6     Не эксплуатируйте штабелер во время подзарядки.

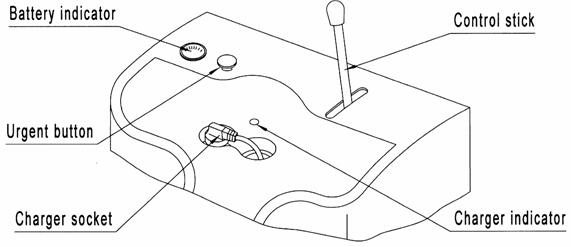

6.       контрольная панель

















6.1     Кнопка аварийного останова (Urgent button)

При нажатии на выключатель происходит отключение питание. Подача питания возобновится, если повернуть выключатель по часовой стрелке.

6.2     Индикатор батареи (Battery indicator)

Отображает напряжение батареи. Если напряжение менее 10 вольт, то штабелер нельзя эксплуатировать, не подзарядив его.

6.3     Рычаг управления (Control stick)

Рычаг управления позволяет поднимать и опускать вилы.

6.4     Разъем зарядного устройства (Charger socket)

Charger indicator – Индикатор зарядного устройства

7.      Поиск и устранение неполадок





!Не пытайтесь заниматься ремонтом штабелера, если вы не обладаете необходимой квалификацией и соответствующими полномочиями.

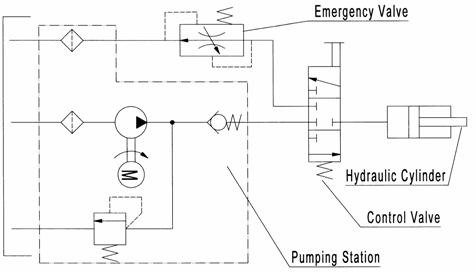

8.      Гидравлическая схема



















9.       Электрическая схема

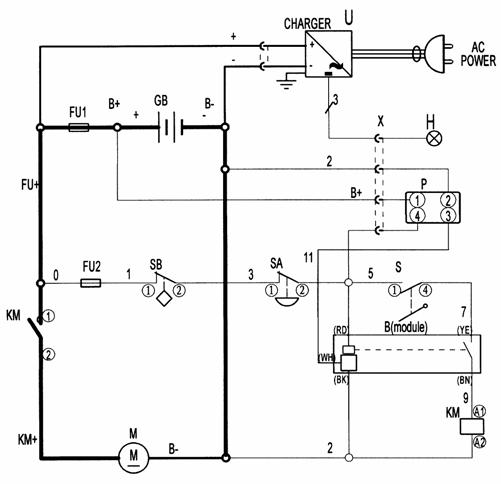

9.1 ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

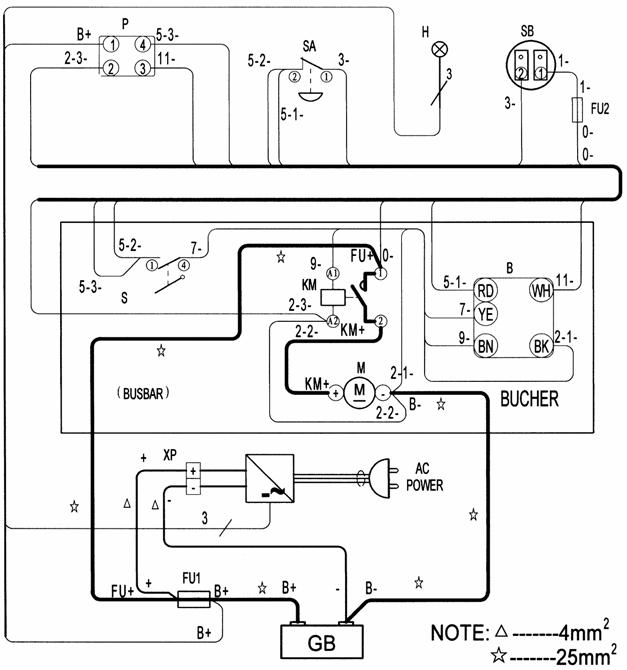

9.2 СХЕМА СОЕДИНЕНИЙ
