Карта установки охранной системы Pandora/Pandect с модулем бесключевого запуска RMD-7 на автомобиль VOLVO XC60 (Start-Stop, АКПП) 2013-2016 год
VOLVO XC60 (2013-)
Карта установки охранной системы Pandora/Pandect
с модулем бесключевого запуска RMD-7
на автомобиль VOLVO XC60 (Start-Stop, АКПП) 2013-16г
код модели 1519
Данная технологическая карта установки носит только рекомендательный характер.
МЕСТА РАЗМЕЩЕНИЯ БЛОКОВ И ПОДКЛЮЧЕНИЙ
Место размещения
базового блока
Основные точки
подключения
ДЕМОНТАЖ ЭЛЕМЕНТОВ САЛОНА
Снимите верхнюю рамку
Открутите винты
Снимите панель CD-привода
Открутите винты
Открутите винты на оборотной стороне
Снимите пластиковую накладку с кнопкой Start/stop,
центральной консоли
открутите 3 винта под накладкой
Снимите верхний кожух рулевой колонки
Открутите винты панели приборов
Снимите переднюю кик-панель
ПОДКЛЮЧЕНИЕ И НАСТРОЙКА СИСТЕМЫ PANDORA/PANDECT
ЧИТАЕМЫЕ СТАТУСЫ, ИСПОЛНЯЕМЫЕ КОМАНДЫ ПО C N-ШИНЕ
Читаемые СТАТУСЫ состояния автомобиля
Исполняемые КОМАНДЫ
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
─
─
─
─
─
●
─
●
●
─
─
●
─
●
─
─
─
1
2
3
Примечания
1) статус заведенного двигателя; 2) без запирания багажника; 3) управление Webasto по C N
Подключение CAN
Подключение датчика зажигания
Подключение питания (+12В)
Подключение питания (-) «массыͩ
НАСТРОЙКА И ПОДКЛЮЧЕНИЕ МОДУЛЯ RMD-7
Модуль RMD-7 оборудован слотом для установки картриджа iDataLink BLADE-AL, разъёмом mini-USB для
настройки и разъёмом Х3 для подключения͘ Настройка картриджа и подключение разъёма X3
выполняется согласно информации с сервиса russia.idatalink.com или idatalink.com.

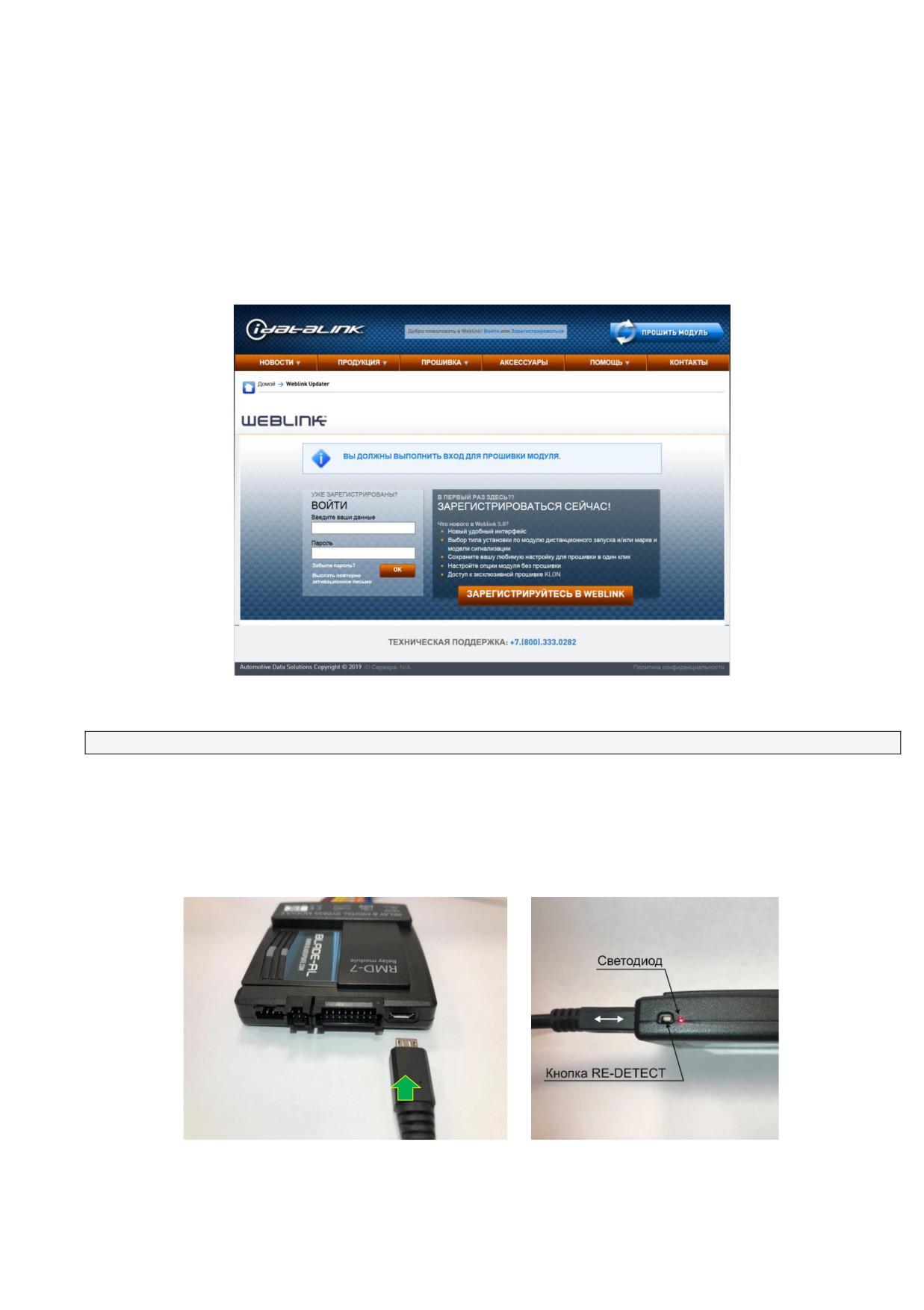

ШАГ 1: Вход на сайт
В браузере Internet Explorer (версия 9 или выше) откройте сайт russia.idatalink.com, войдите под Вашими
регистрационными данными (Введите ваши данные / Пароль)͘ При отсутствии регистрационных данных
пройдите процедуру регистрации «ЗАРЕГИСТРИРОВАТЬСЯ В WEBLINKͩ͘
ШАГ 2: Подключение модуля к персональному компьютеру
ВНИМАНИЕ! КАРТРИДЖ ДОЛЖЕН БЫТЬ УСТАНОВЛЕН В МОДУЛЬ, РАЗЪЁМЫ ОТСОЕДИНЕНЫ
После успешной авторизации, находясь на сайте, подключите модуль RMD-7 к персональному компьютеру
при помощи стандартного mini-USB кабеля͘ На компьютере должна быть установлена операционная
система Windows 7 или выше͘
При подключении USB-кабеля статусный светодиод модуля загорится красным светом͘ Если светодиод не
загорелся, необходимо переподключить USB-кабель или нажать на кнопку RE-DETECT.
ШАГ 3: Настройка интерфейсного картриджа BL DE-AL
На странице сайта нажмите кнопку «ПРОШИТЬ МОДУЛЬͩ, произойдет автоматическое определение
устройства͘
ВНИМАНИЕ! ПРИ УВЕДОМЛЕНИИ «УСТРОЙСТВО НЕ РАСПОЗНАНОͩ НЕОБХОДИМО ПЕРЕЙТИ
СО СТРАНИЦЫ RUSSIA.IDATALINK.COM НА СТРАНИЦУ IDATALINK.COM.

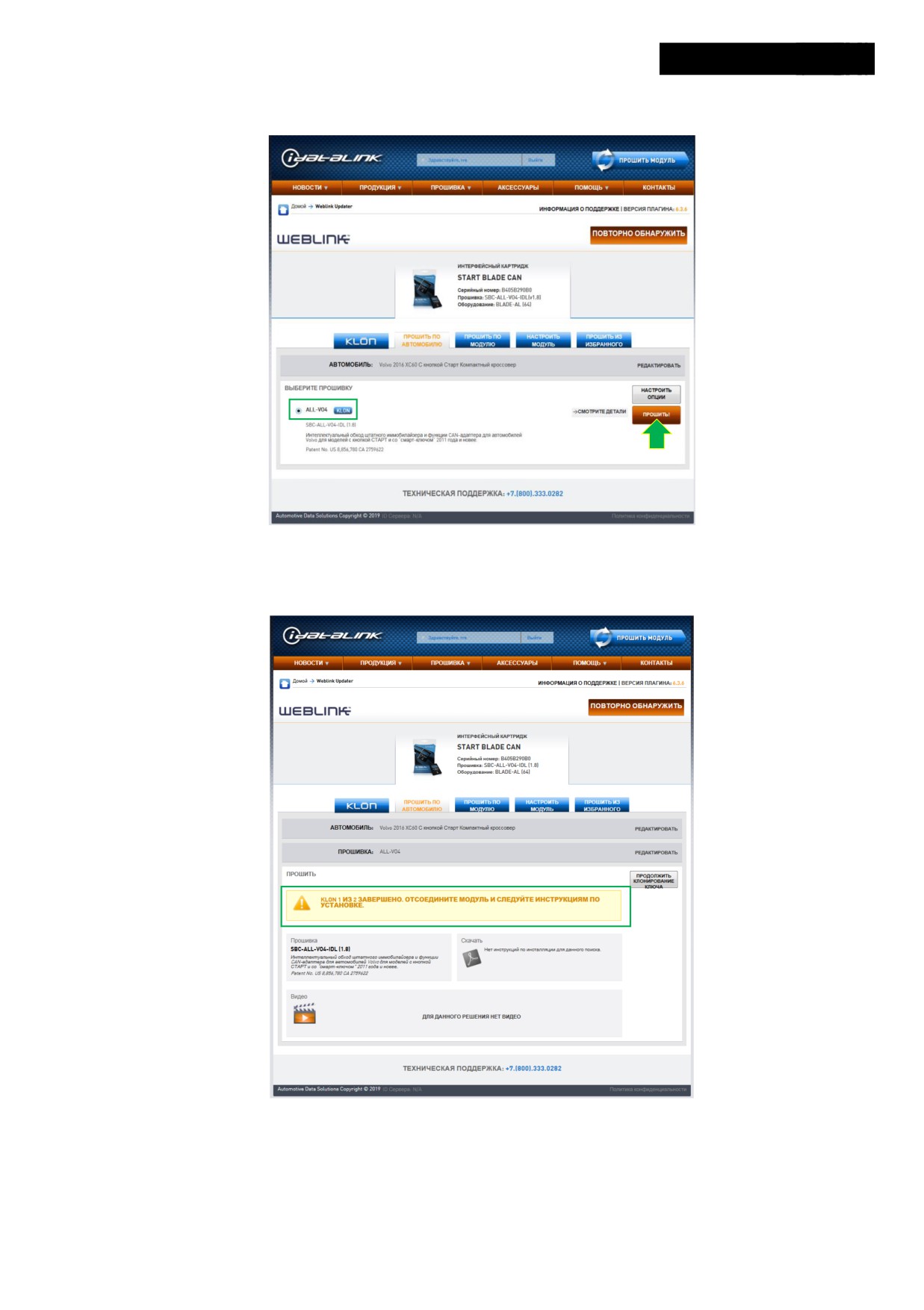

Выберите способ получения прошивки модуля:
-
через выбор автомобиля «ПРОШИТЬ ПО АВТОМОБИЛЮͩ;
-
через выбор прошивки «ПРОШИТЬ ПО МОДУЛЮͩ.
-
ПРОШИТЬ ПО АВТОМОБИЛЮ
ПРОШИТЬ ПО МОДУЛЮ
В нашем случае используем прошивку LL-VO4.
Нажмите кнопку «ПРОШИТЬ!ͩ
После загрузки прошивки отключите USB-кабель͘
Данная прошивка требует выполнение процедуры «KLONEͩ͘
Для выполнения процедуры «KLONEͩ, необходимо произвести подключение модуля.
ШАГ 4: Подключение модуля RMD-7 к проводке автомобиля
Произведите подключение разъёма X3 согласно «Руководству по установке интерфейсного картриджа
BLADE-ALͩ.

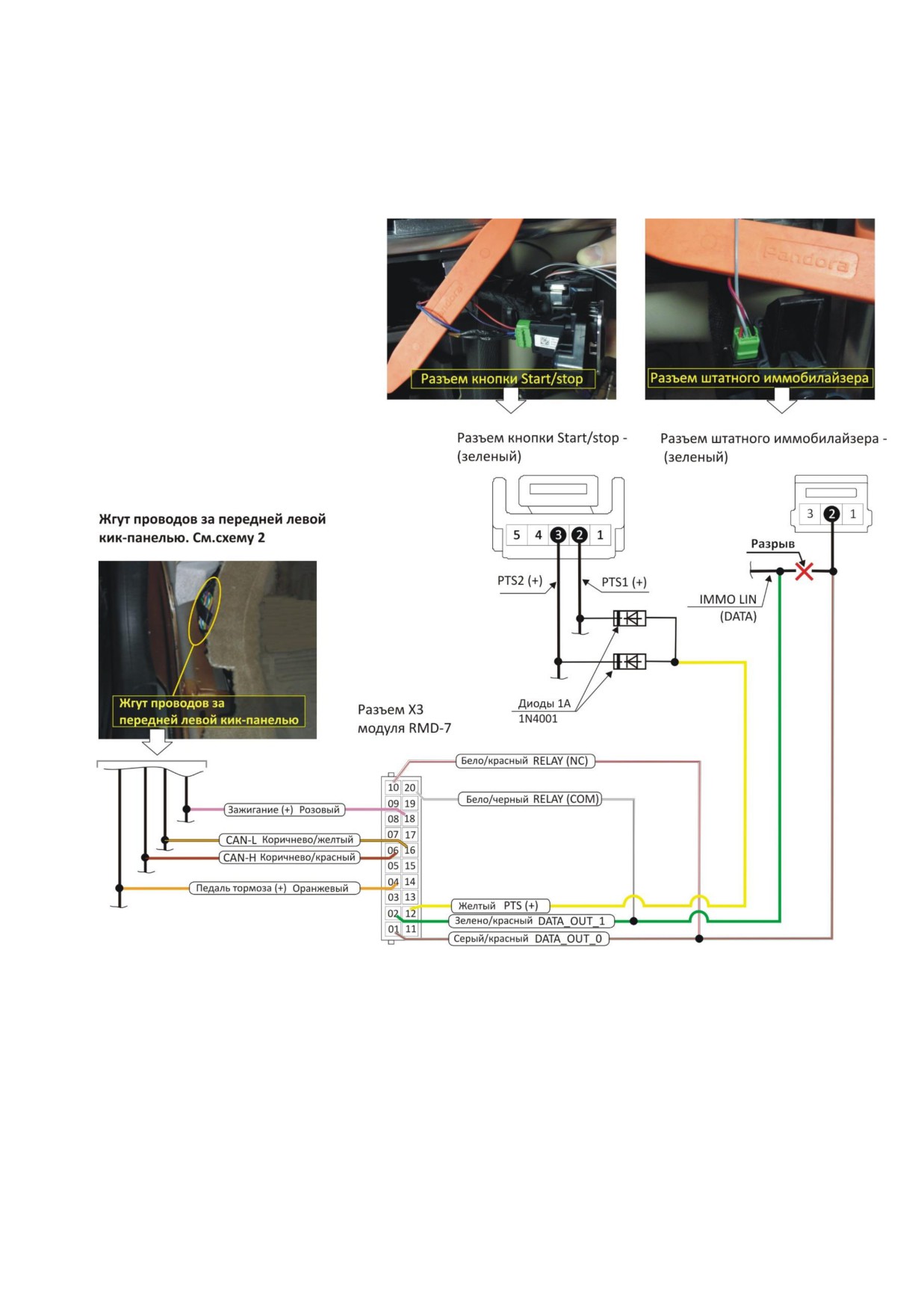

Схема 1͘ Подключение разъёма X3 модуля RMD-7 к проводке автомобиля͘

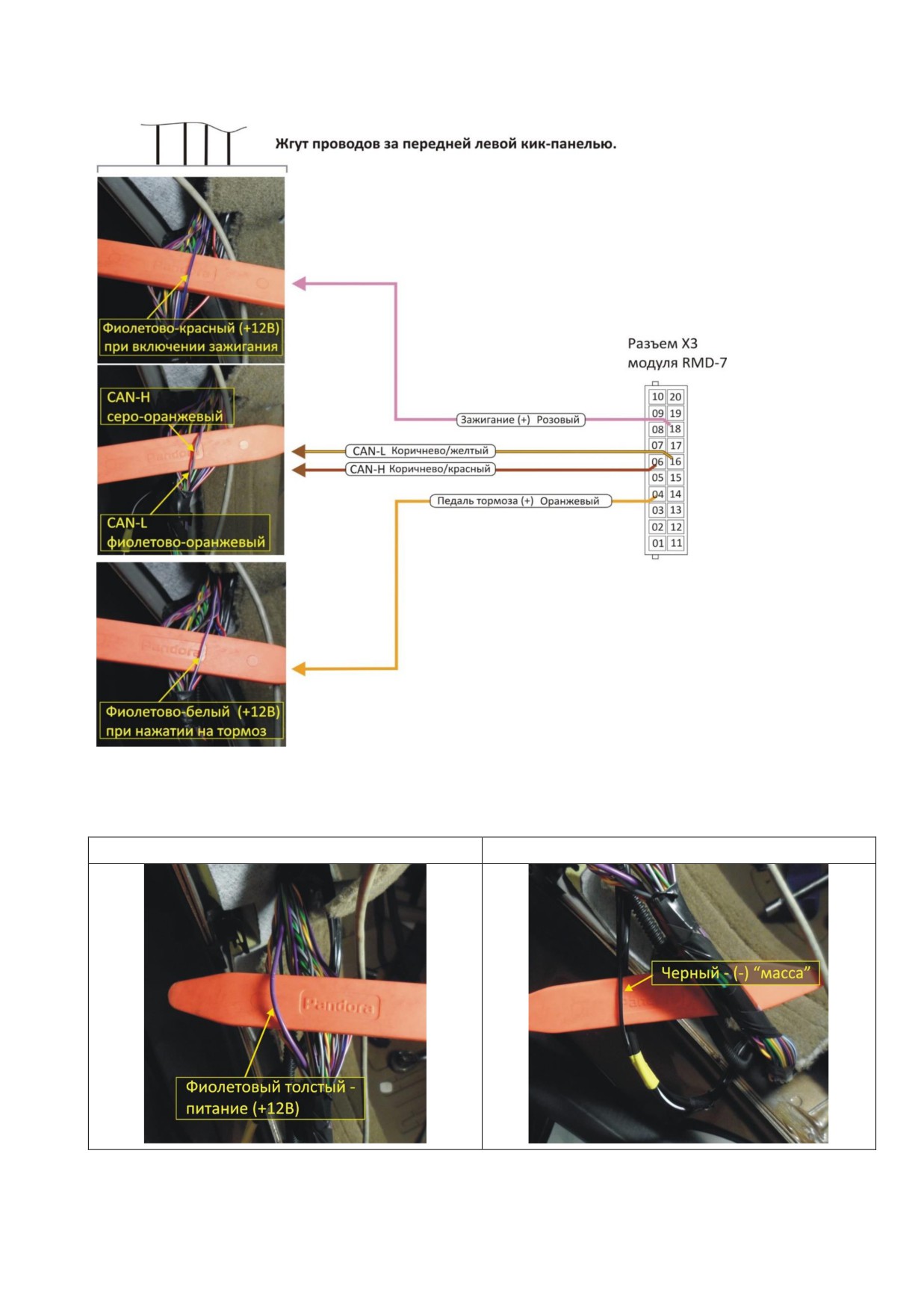

Схема 2͘ Подключение разъёма X3 модуля RMD-7 к проводке автомобиля͘
ШАГ 5: Подключение питания модуля RMD-7 / подключение к системе
Подключение питания͘ Жгут за передней кик-панелью
Подключение питания (+12В)
Подключение питания (-) «массыͩ
НАИМЕНОВАНИЕ СИСТЕМЫ
ПОДКЛЮЧЕНИЕ
НАСТРОЙКА СИСТЕМЫ
Pandora DXL 49x0, 47x0;
Кабель модуля из разъёма X2 соединяется с проводами системы:
2͘3͘3 Вариант
Pandora DX 9x(LoRa/BT/B), 6x, 50S
Pin1 - IMMO-KEY2 OUT, Pin3 - IMMO-KEY1 OUT. Провода кабеля Pin2
бесключевого обхода -
PanDECT X 31x0, 1900 BT, 1800 BT
и Pin4 подключаются к источнику постоянного питания͘
> Поддержка RMD7
Pandora DXL 5xxx(PRO/S/NEW),
Кабель модуля из разъёма X2 подключается в разъем X2 ( UX)
2͘3͘3 Выбор функции
39xx(PRO/NEW)
базового блока системы.
разъема Х2 -> RMD 7,
RMD 8
Pandect X 30х0, 20X0, 1800, 1700,
Кабель модуля из разъёма X2 соединяется с проводами системы:
2͘3͘3 Выбор функции
11х0
Pin1 - DATA RX, Pin3 - DATA TX. Провода кабеля Pin2 и Pin4
разъема Х2 -> RMD 7,
подключаются к источнику постоянного питания͘
RMD 8
ШАГ 6: Процедура KLON
1
Откройте водительскую
2
Вытащите железное
дверь͘
жало ключа из
брелока͘
3
Разделите брелок на две
4
Вставьте верхнюю
половинки, уберите
часть брелока в
нижнюю часть с батарейкой
порт͘
в сторону͘
5
Нажмите и удерживайте
6
Если модуль мигнет СИНИМ 1 раз
кнопку «СТАРТͩ до
(ожидание может продлиться
включения зажигания -
около 10 секунд) то переходите к
положение ON.
следующему шагу͘ Если модуль
мигнет 1 раз КРАСНЫМ, а затем 3
раза СИНИМ используйте
прошивку ALL-VO3.
7
Нажмите кнопку «СТАРТͩ
8
Нажмите и отпустите
один раз для выключения
кнопку
зажигания - положение OFF.
программирования͘
9
Подождите пока индикатор
10
Вытащите брелок из
загорится постоянным
порта͘
КРАСНЫМ, а затем
замигает СИНИМ два раза͘
11
Вставьте верхнюю часть
12
Нажмите и отпустите
брелока в порт͘
кнопку
программирования͘
13
Подождите пока индикатор
14
Вытащите брелок из
загорится постоянным
порта͘
КРАСНЫМ, а затем
замигает быстро СИНИМ.
15
Отсоедините разъем X3 от
16
Отсоедините разъем
модуля͘
питания X1 от
модуля͘
17
Подключите модуль к
18
Продолжайте
компьютеру͘
расширенное
программирование -
прошивка KLON
второй шаг͘
19
После завершения загрузки
20
Подключите к
отключите модуль от
модулю разъем
компьютера и перейдите к
питания X1, затем
автомобилю͘
разъем X3.
Не нажимайте кнопку
программирования!
21
Вставьте верхнюю часть
22
Нажмите и отпустите
брелока в порт͘
кнопку
программирования͘
23
Подождите пока индикатор
24
Вытащите брелок из
загорится постоянным
порта͘
КРАСНЫМ, а затем СИНИМ
на две секунды и погаснет͘
Процедура
программирования
завершена!
ПОЛЕЗНАЯ ИНФОРМАЦИЯ
СБРОС ДАННЫХ МОДУЛЯ
1
Отключите от модуля
2
Нажмите и удерживайте
разъем X3, затем разъем
кнопку программирования
питания X1.
во время подключения
разъема X1.
3
Подождите, индикатор
4
Индикатор станет
замигает КРАСНЫМ.
КРАСНЫМ на 2 секунды.
Отпустите кнопку
Сброс данных модуля
программирования.
завершен!
5
Подключите к модулю
6
Повторите процедуру
разъем X3.
программирования͘
ДИАГНОСТИКА МОДУЛЯ
ВО ВРЕМЯ
ВРЕМЯ
С ВЫКЛЮЧЕННЫМ
ИНДИКАЦИЯ
ДИСТАНЦИОННОГО
ПРОГРАММИРОВАНИЯ
ЗАЖИГАНИЕМ
ЗАПУСКА
Индикатор мигает
Отсутсвующая/неправильная
Модуль неправильно
Модуль неправильно
КРАСНЫМ
информация от прошивки
запрограммирован͘
подсоединен или
или автомобиля͘
запрограммирован͘
Индикатор
Модуль ожидает больше
Модуль неправильно
Модуль не
постоянно
информации об автомобиле͘
запрограммирован͘
запрограммирован,
КРАСНЫЙ
ожидается больше
информации об
автомобиле͘
Индикатор мигает
Требуются дополнительные
Модуль правильно
Неправильный статус GWR
СИНИМ
шаги для завершения
запрограммирован и готов
от модуля дистанционного
программирования͘
к работе͘
запуска͘
Индикатор
Модуль правильно
В процессе сброса͘
В процессе сброса͘
постоянно СИНИЙ
запрограммирован͘
затем ВЫКЛЮЧЕН
Индикатор
Не в работе или уже
Неправильный статус GWR
Модуль в покое и готов к
ВЫКЛЮЧЕН
запрограммирован͘
от модуля дистанционного
дистанционному запуску.
запуска͘
