Технологическая карта установки RMD7 на автомобиль FORD KUGA, FOCUS

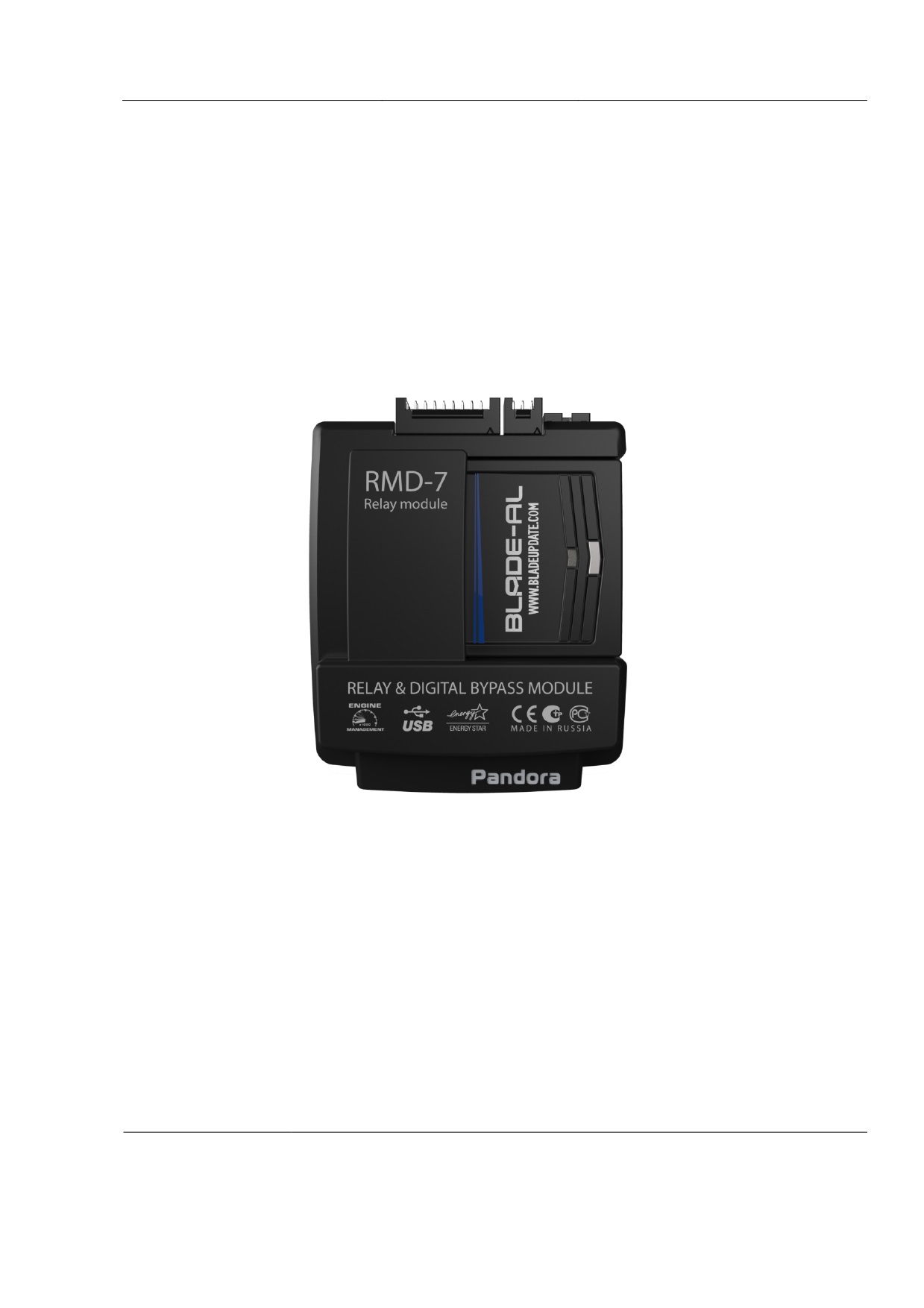

RMD7
FORD KUGA ,FOCUS
Технологическая карта установки
RMD7 на автомобиль Форд.
Данная технологическая карта установки носит только рекомендательный характер.
Перед работой с модулем RMD7 и вставленной картой Blade для обхода штатного
иммобилайзера, необходимо загрузить соответствующую прошивку на сайте производителя

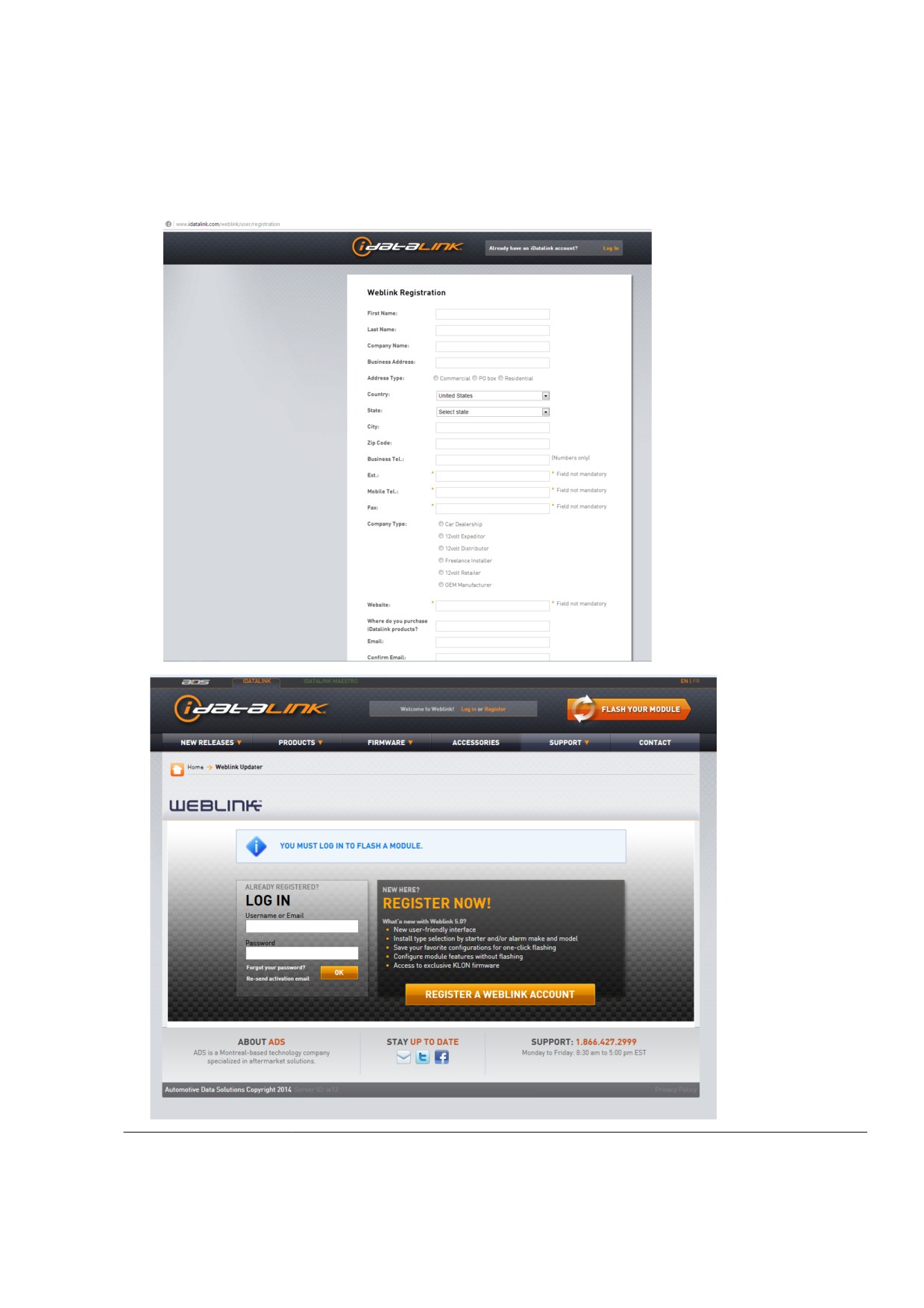

программировании Blade.Если логин и пароль отсутствует пройти регистрацию.
Данная технологическая карта установки носит только рекомендательный характер.

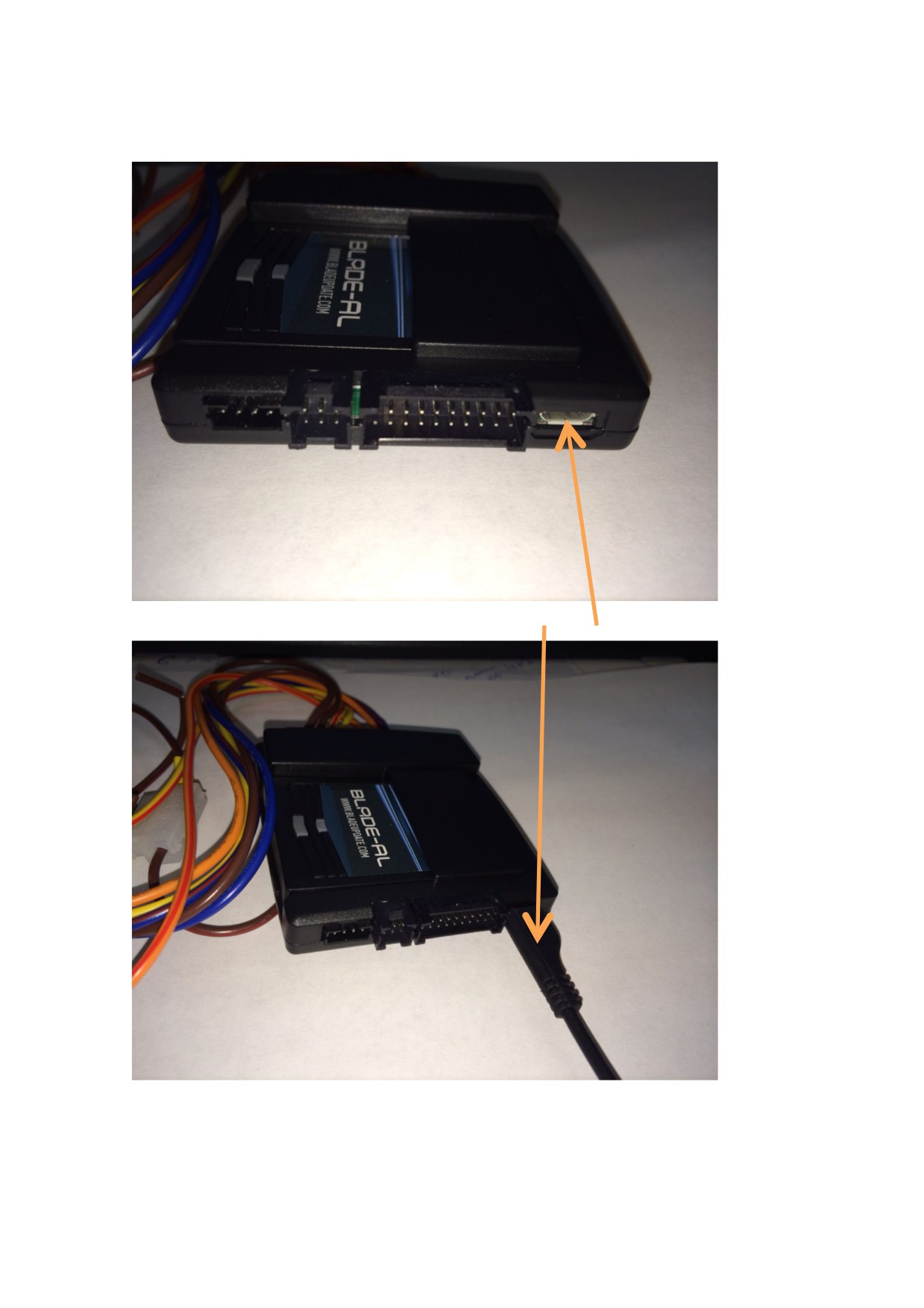

Отключить внешнее питание от RMD7, подключите кабель microUSB.

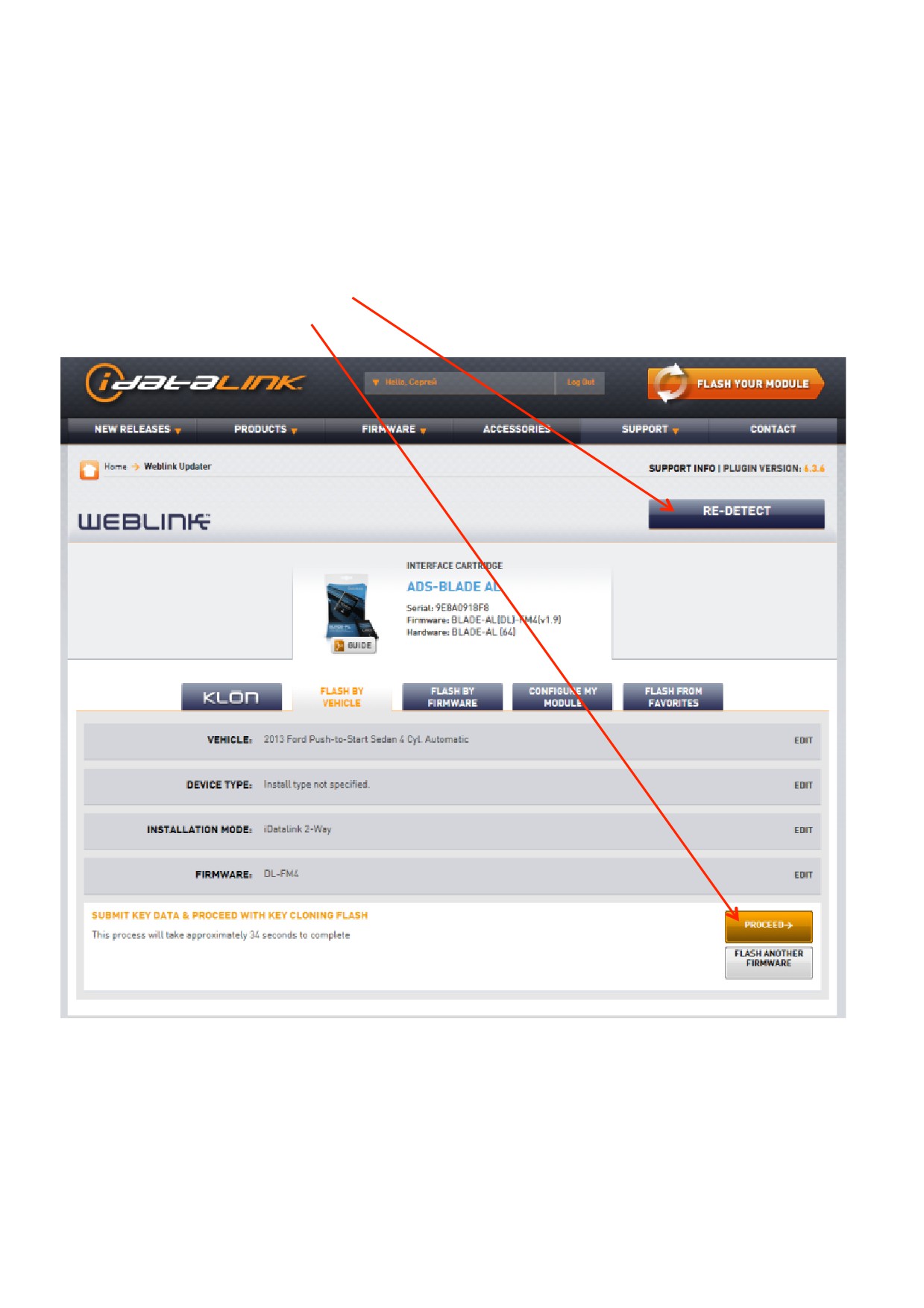

Если не удалось соединиться, то необходимо нажать кнопку RE-DETECT или переподключить USB-
кабель.

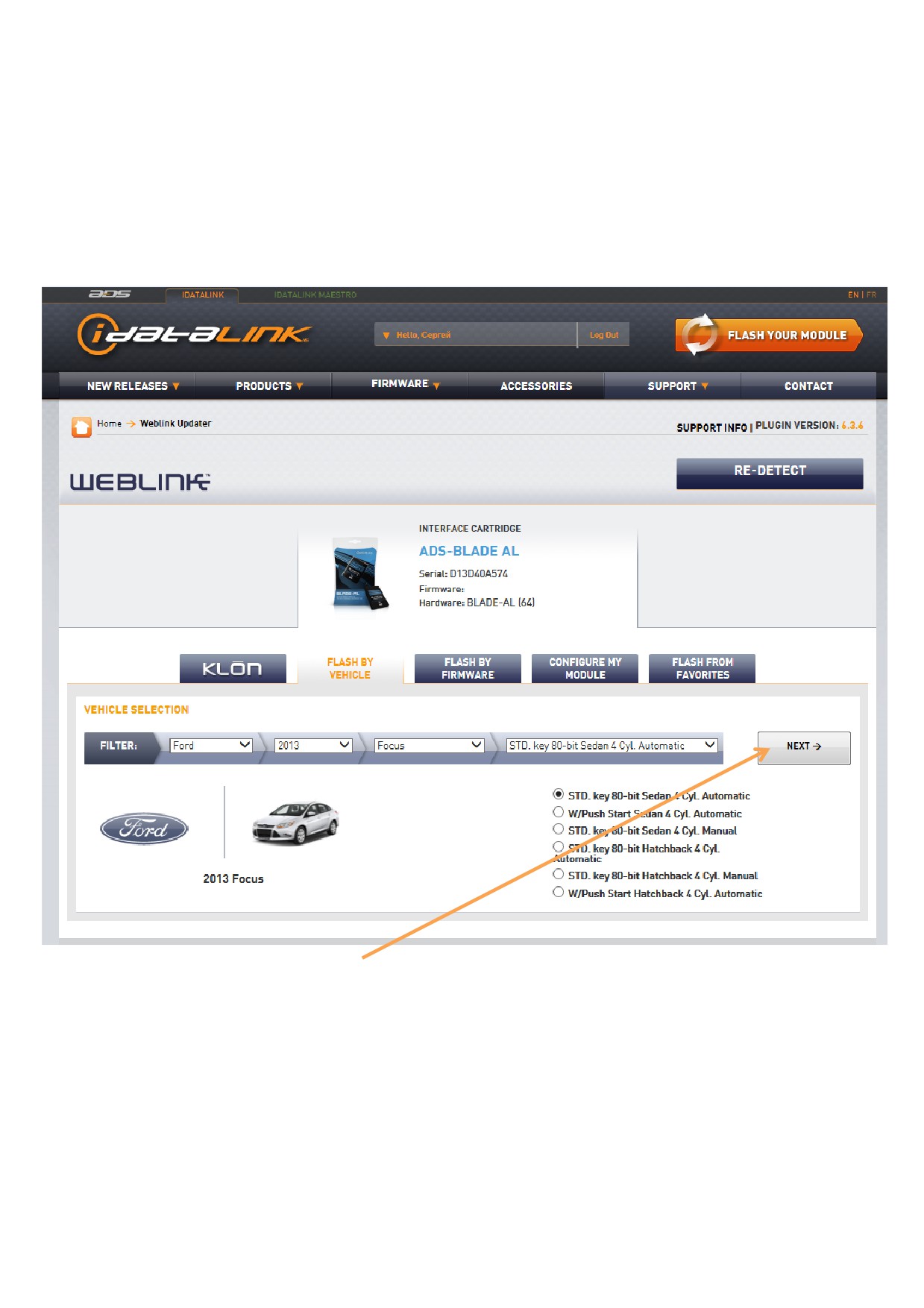

Далее нажимаем кнопку NEXT

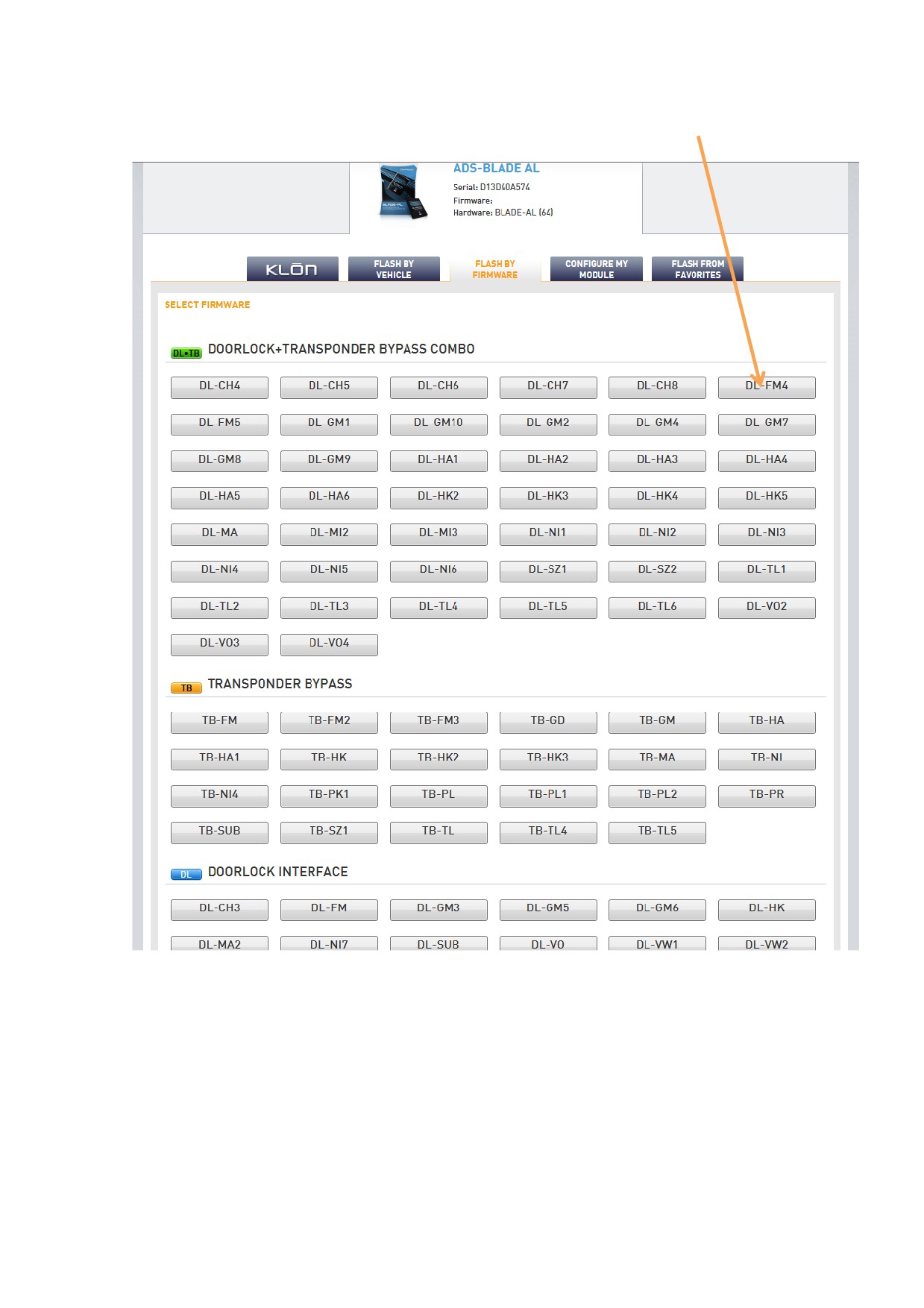

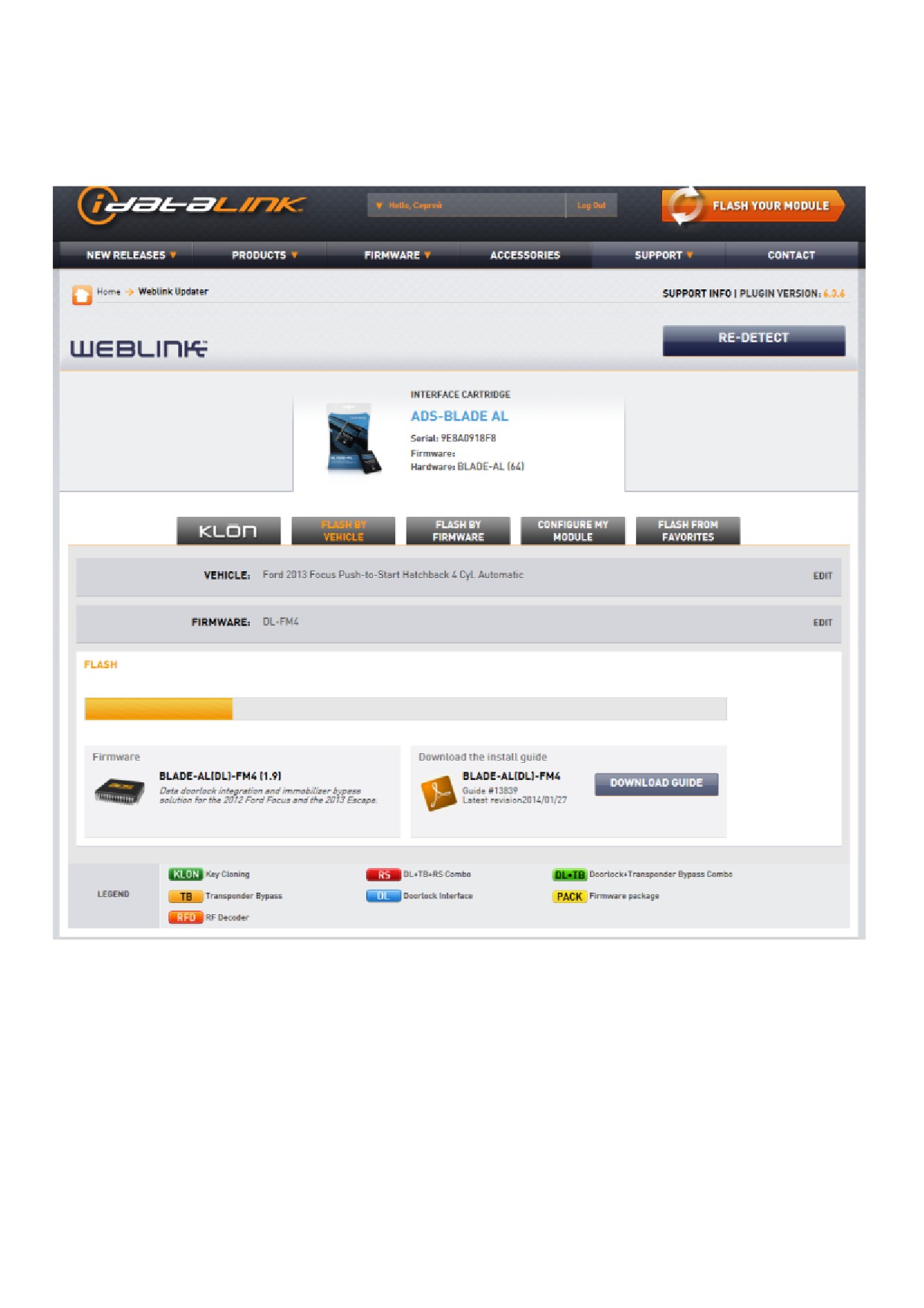

Либо выбираем соответствующую прошивку под конкретный автомобиль.
Прошивка KLON, значит, процедура обучения на автомобиле и полноценная прошивка BLADE
произойдет в два этапа.

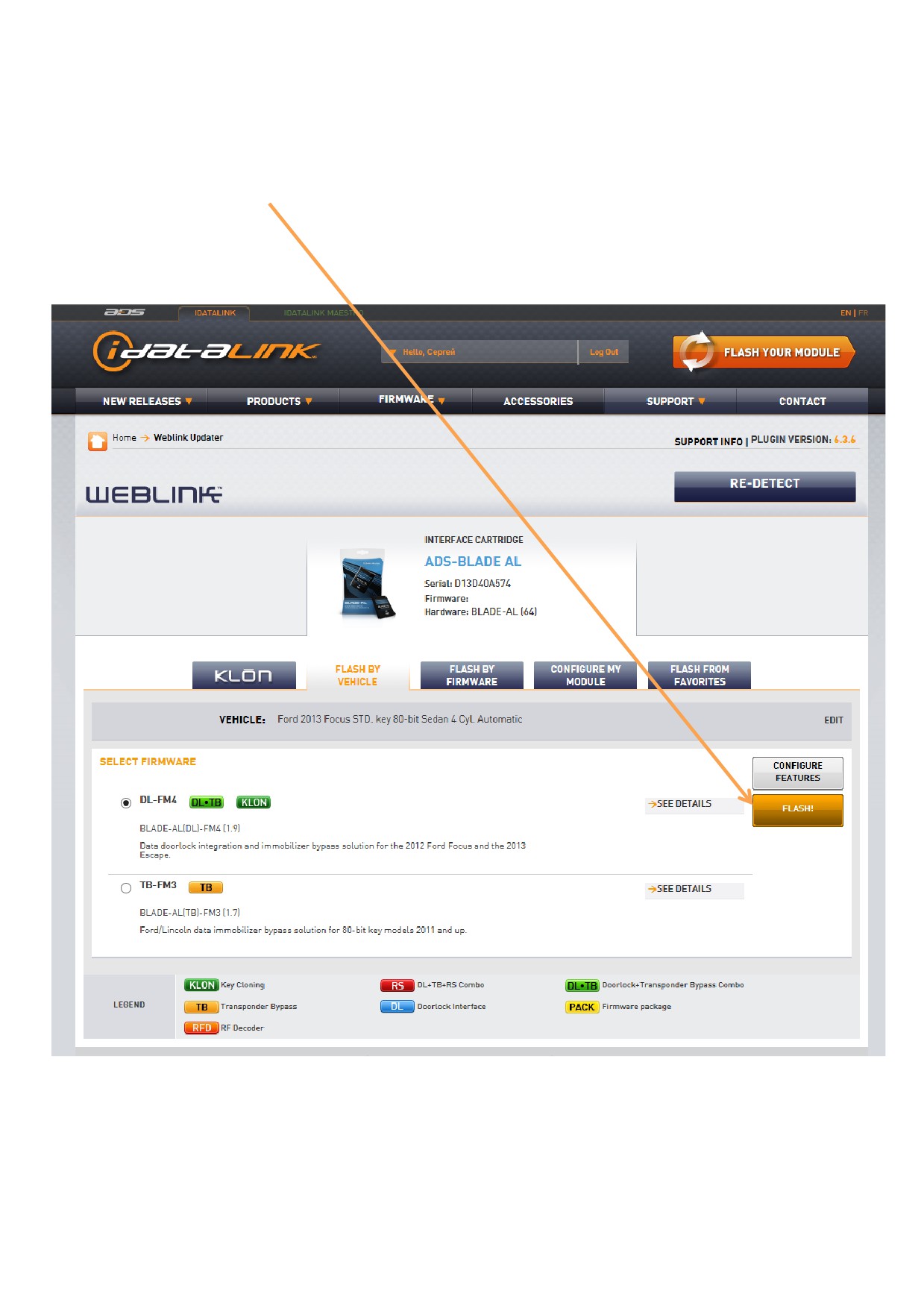

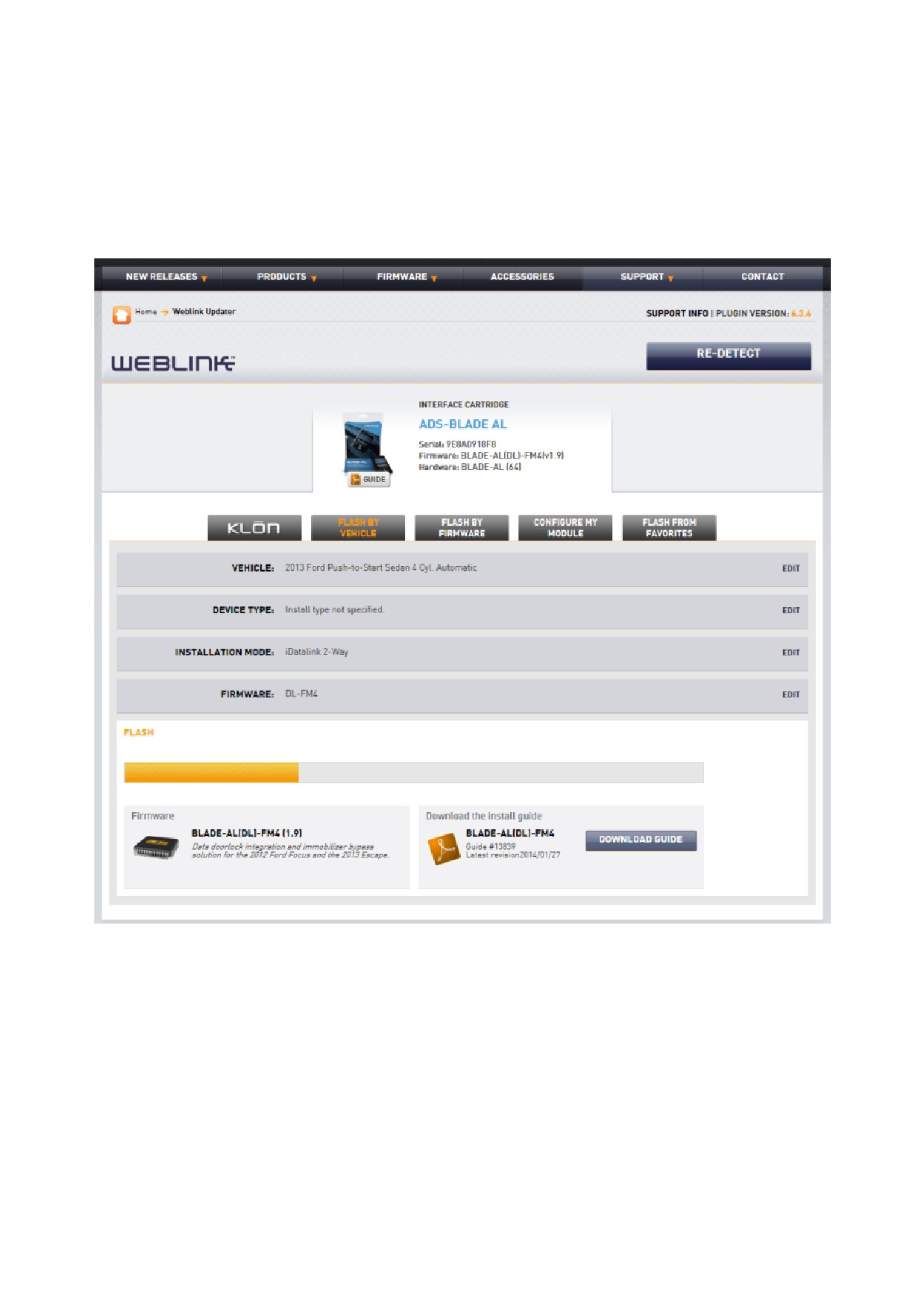

Нажимаем FLASH и загружаем прошивку, следуя дальнейшим инструкциям на сайте.
Идет процесс загрузки прошивки.

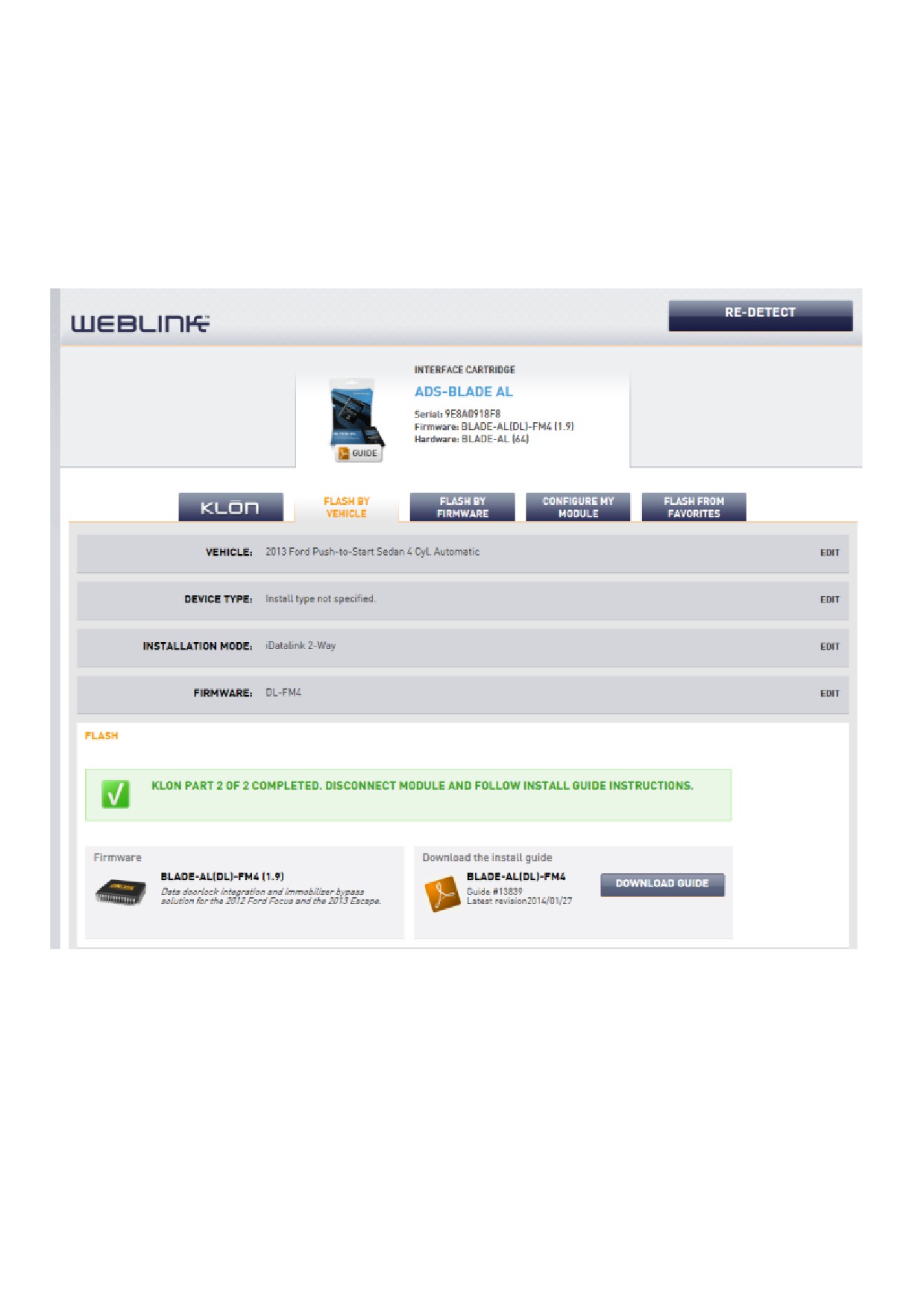

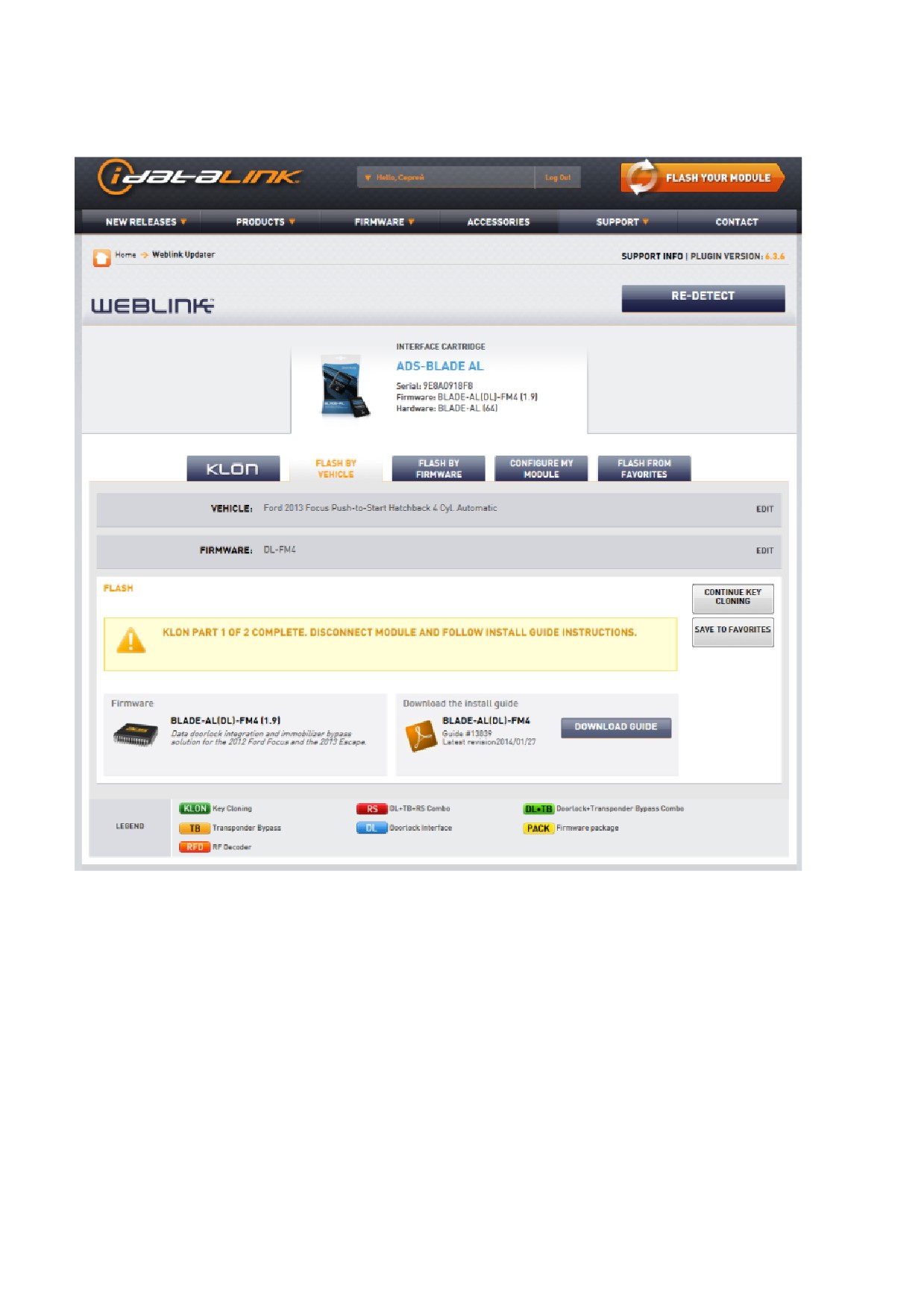

Первый этап завершен!
Отключаем от компьютера!

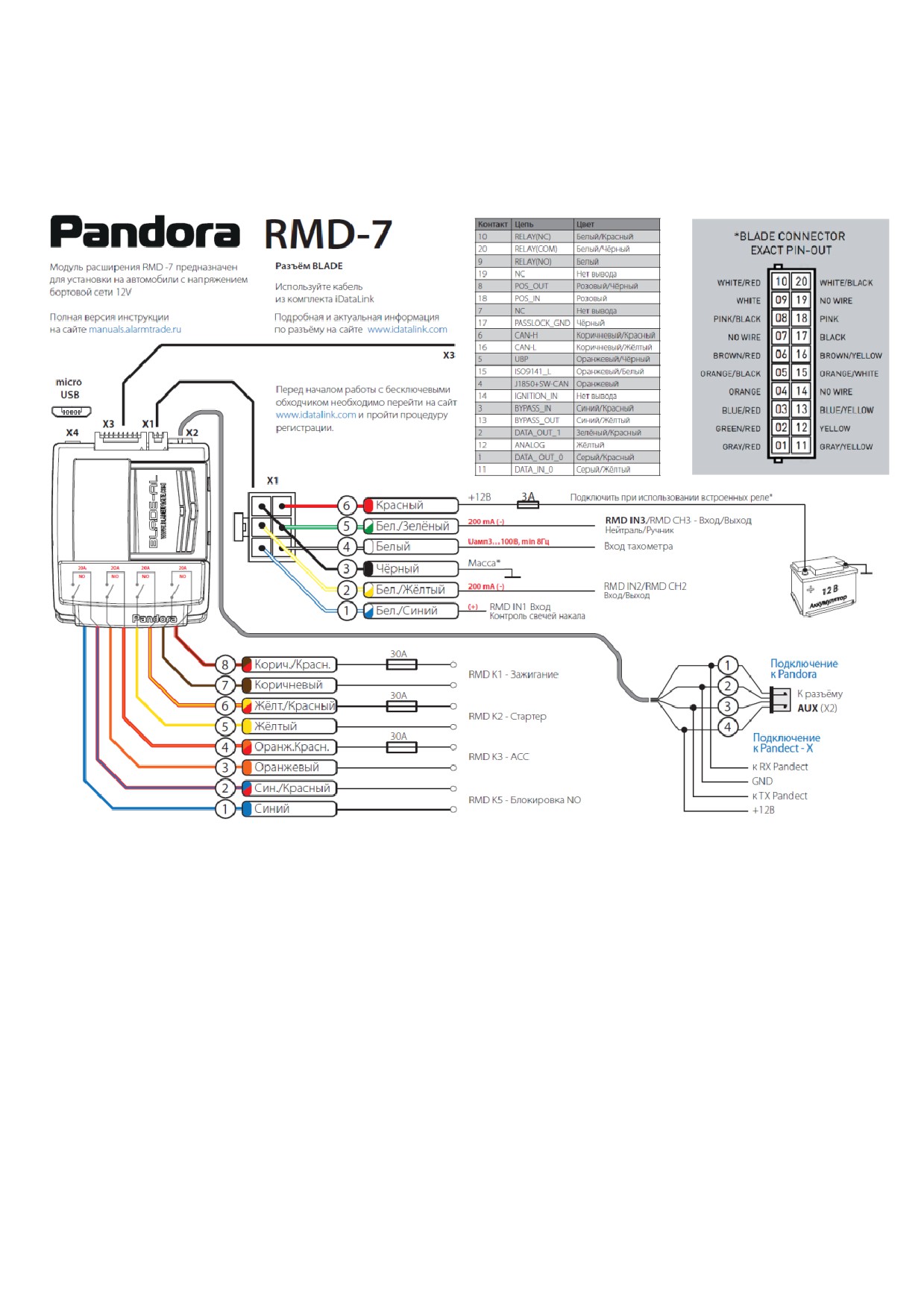

Провода из комплекта BLADE подключаем согласно ниже описанной схеме,
Для FORD Focus, Kuga II. С системой START/STOP и прошивкой BLADE FM4 выполняем следующие
подключения.

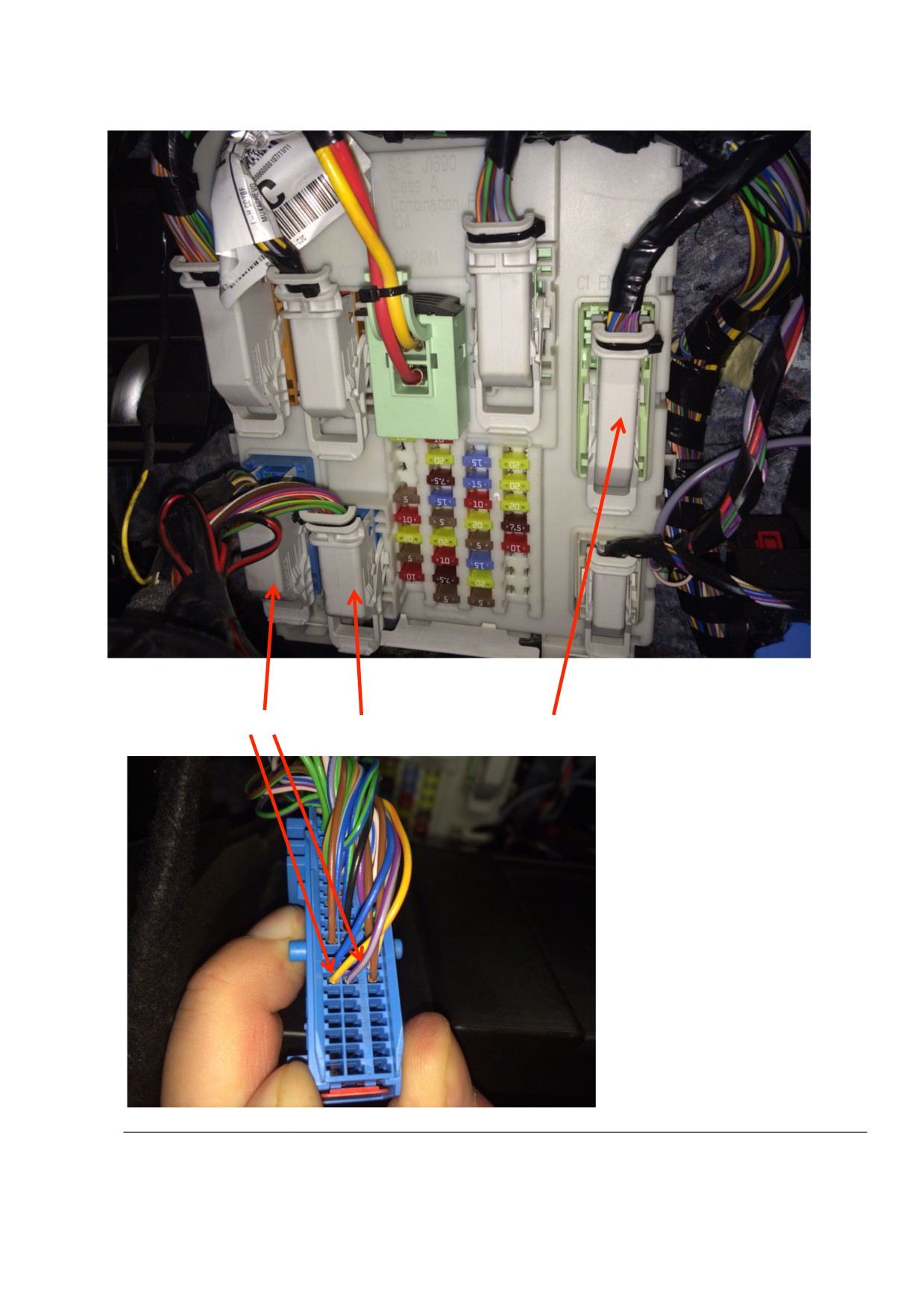

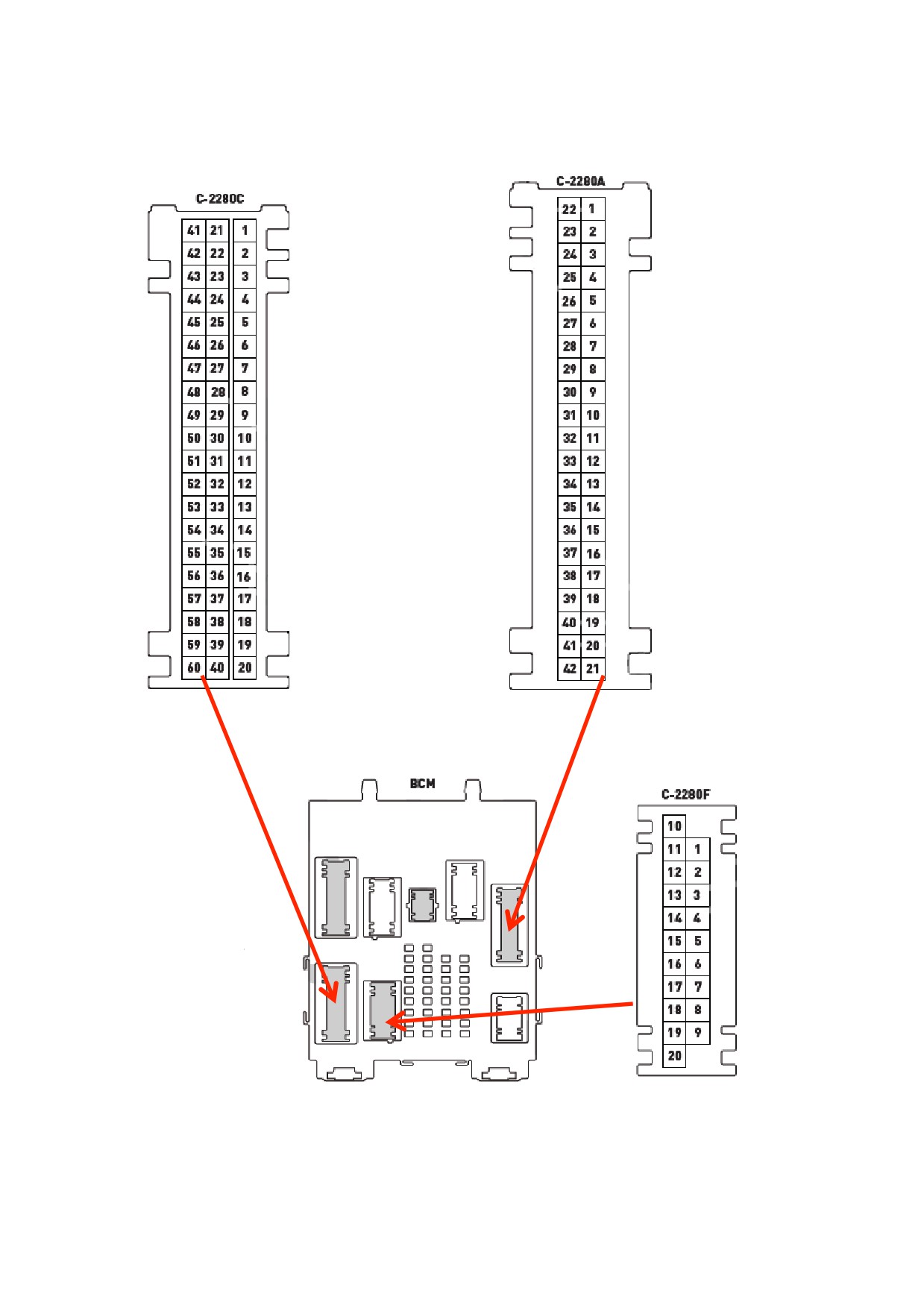

Подключение TX , RX. Подключение зажигание, Подключение CAN.
Зажигание

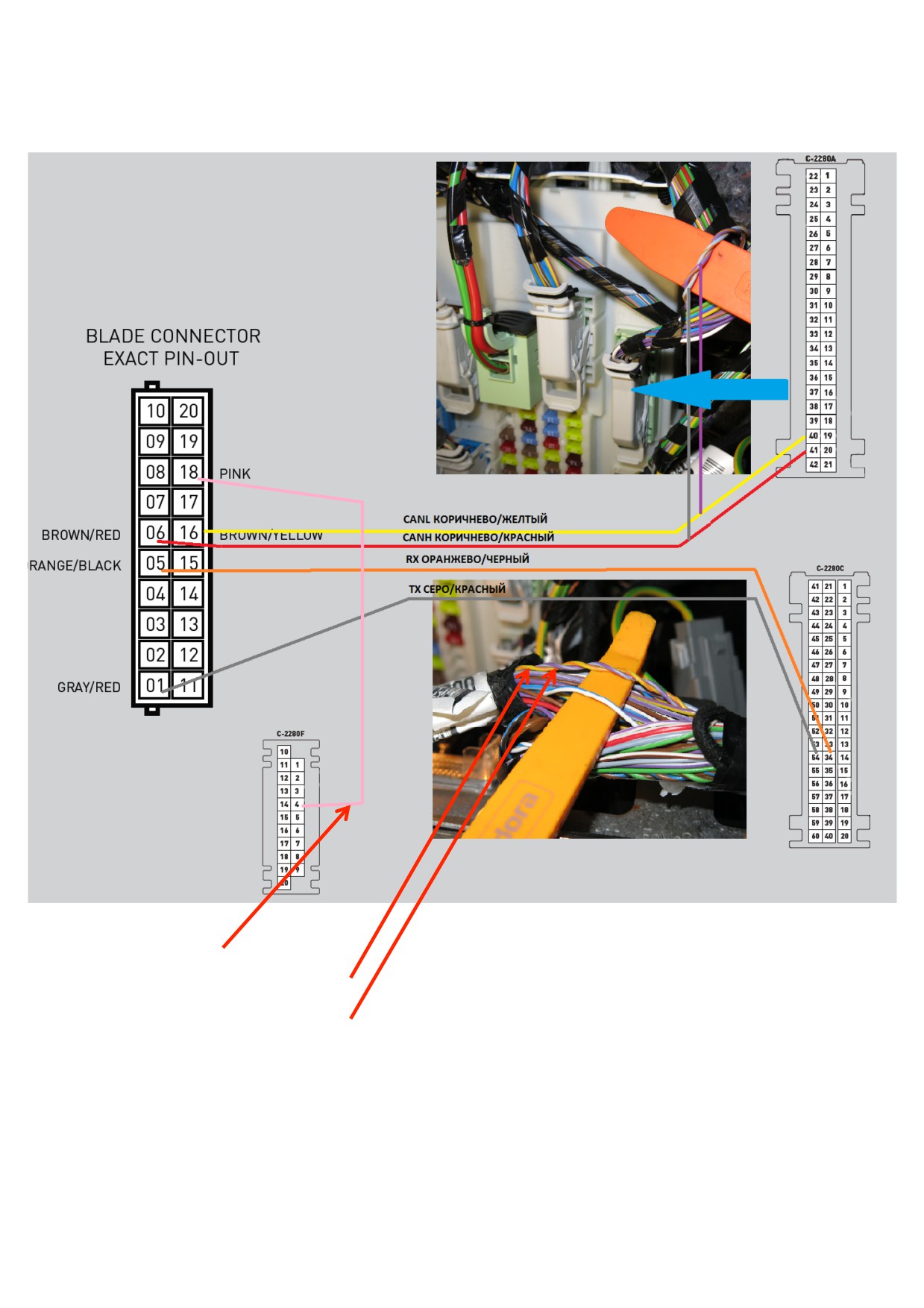

Желто/оранжевый 54пин - ТХ на серо/красный BLADE.
Серо/фиолетовый 34пин
- RX на оранжево/черный BLADE.
RMD7
FORD KUGA ,FOCUS

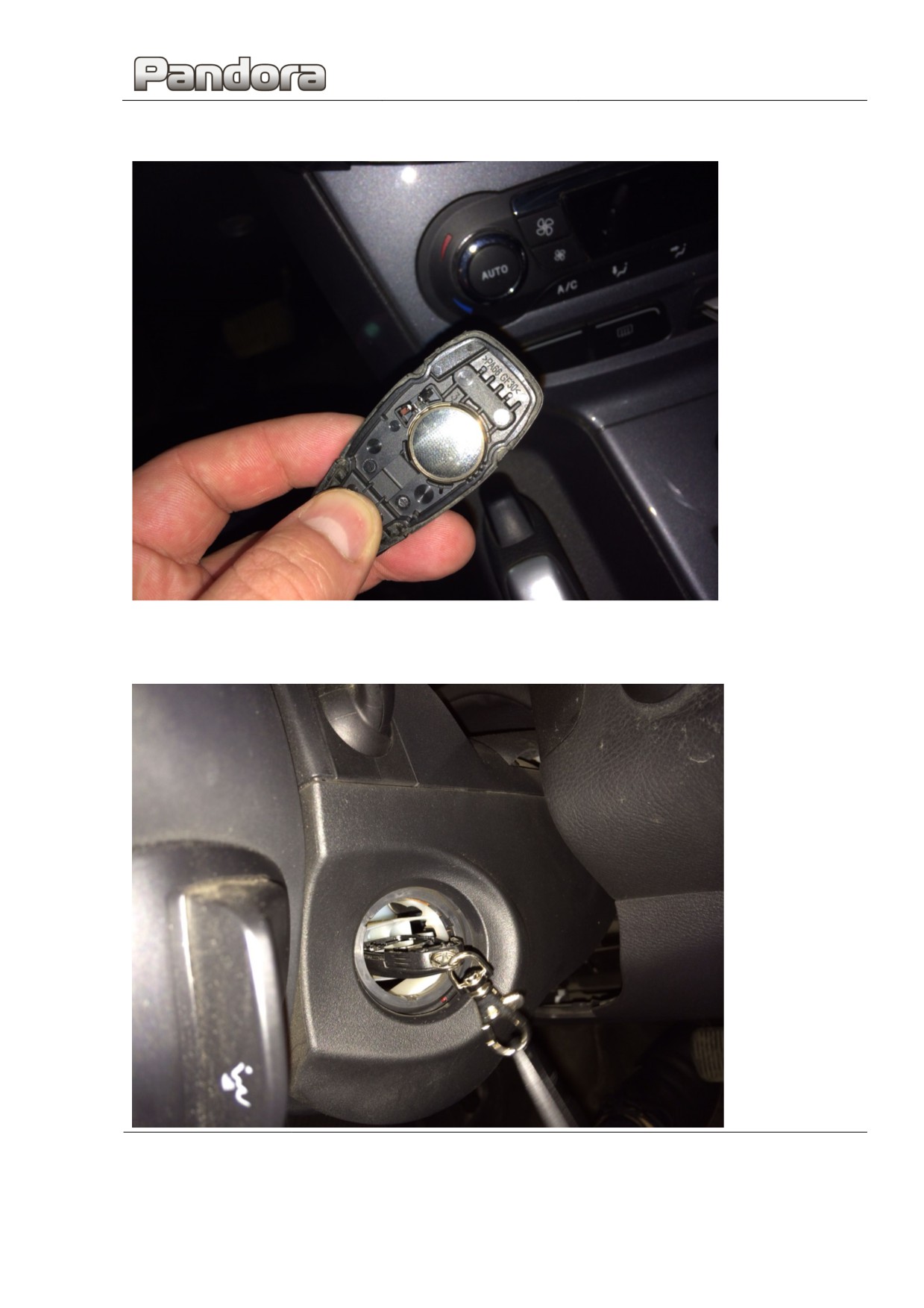

Разбираем ключ,
Демонтируем крышку в районе предполагаемого замка зажигания, часть ключа с батарейкой
вставляем в аварийный слот запуска
Данная технологическая карта установки носит только рекомендательный характер.

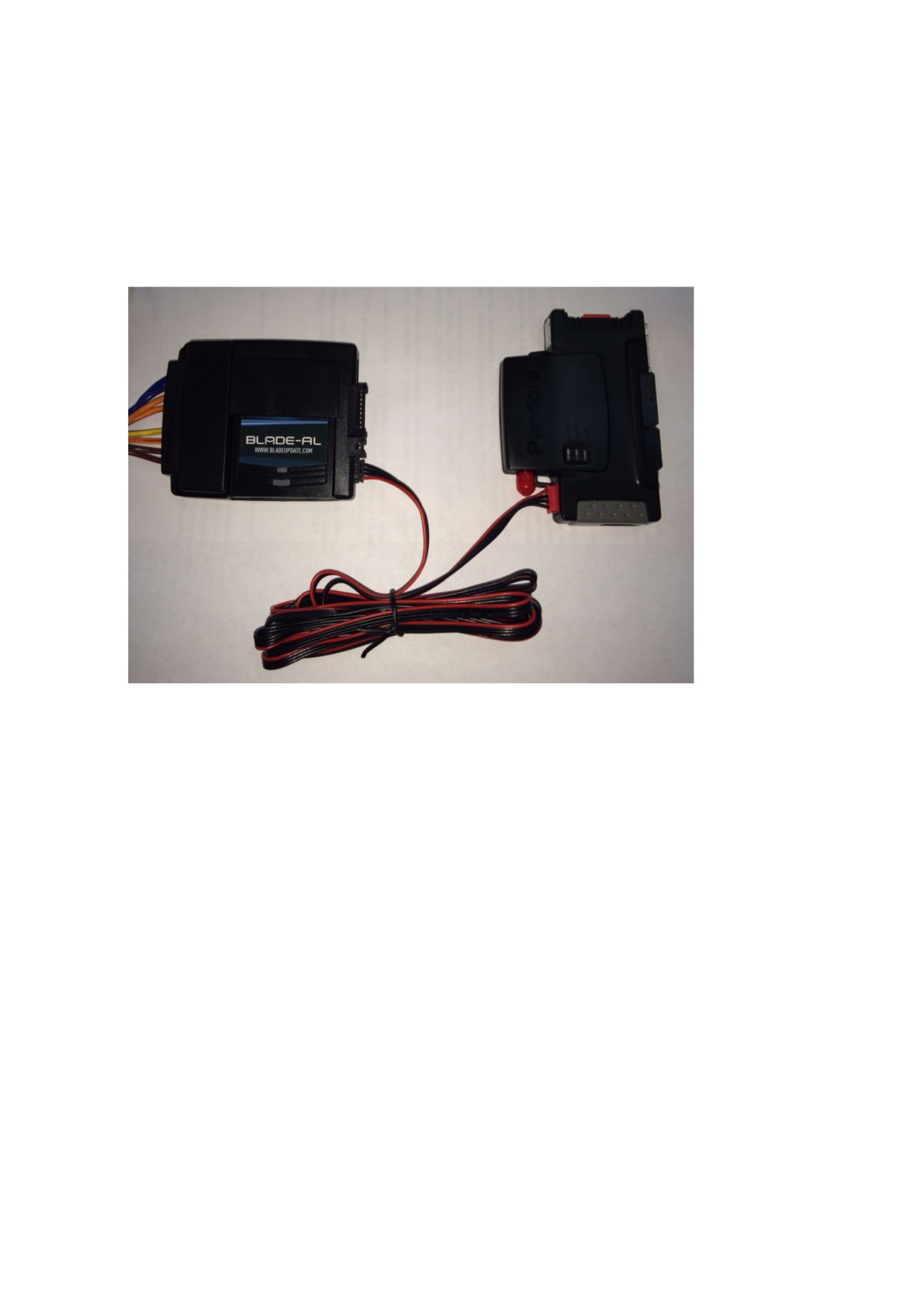

Подключаем RMD7 шлейфом из комплекта к Пандоре, красный разъём шлейфа в красный
базового блока. В Pandora настройках обходчика выбрать работу с RMD7, перезагрузить базовый
блок Pandora.
Включаем зажигание, при этом все двери капот и багажник должны быть закрыты,индикатор
BLADE горит красным примерно 10с, далее если все выполнено правильно мерцает синим,
отключаем блок от автомобиля, подключаем к компьютеру, производим подключение, если
выполнения соединения продолжаем программирование BLADE нажатием на PROCEED
Производится обработка информации и программирование модуля.
По окончании программирование появится сообщение, что все прошло успешно.
Подключаем RMD7 шлейфом из комплекта к Пандоре, красный разъём шлейфа в красный
базового блока. После подключения, включаем зажигание, индикатор BLADE горит красным пару
секунд далее синим, выключается, модуль готов к работе.
