Технологическая карта установки охранно-противоугонной системы Pandora DXL 3300 с интегрированным контроллером CAN-шины на автомобиль TOYOTA CAMRY (‘07-) код модели 2111





Технологическая карта установки
охранно-противоугонной системы Pandora DXL 3300
с интегрированным контроллером CAN-шины
на автомобиль TOYOTA CAMRY (‘07-)
код модели 2111
Особенности установки
Основные данные (статусы) о состоянии автомобиля система Pandora DXL 3300 получает
от информационной CAN-шины автомобиля.
Центральный замок, аварийные огни управляются по CAN-шине
(дополнительных
подключений не требуется).
Перечень подключений
Для реализации охранно-противоугонных возможностей системы Pandora DXL 3300
выполняются следующие аналоговые подключения:
Питание +12В и «массаª;
CAN-шина;
RF-модуль;
Светодиод (Статусный индикатор),
Кнопка «Валетª;
Датчик температуры двигателя.
Схема подключения системы к конкретному автомобилю зависит от его комплектации и
допоборудования, установленного на заводе-изготовителе.
Данная технологическая карта установки носит только рекомендательный характер.
ОСНОВНЫЕ РЕКОМЕНДАЦИИ
по установке системы Pandora DXL 3300
на автомобиль TOYOTA CAMRY (‘07-)

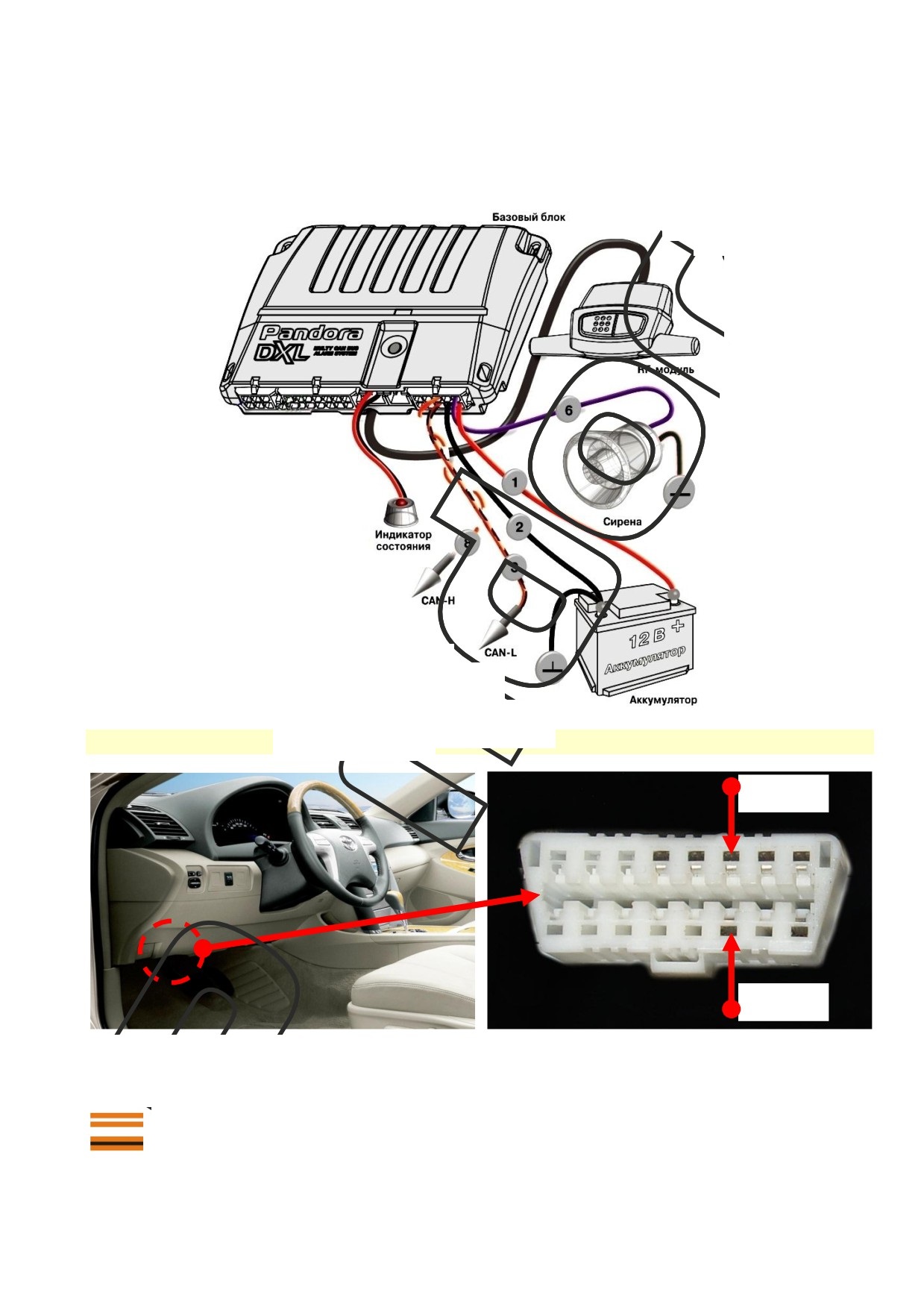

Схема подключений

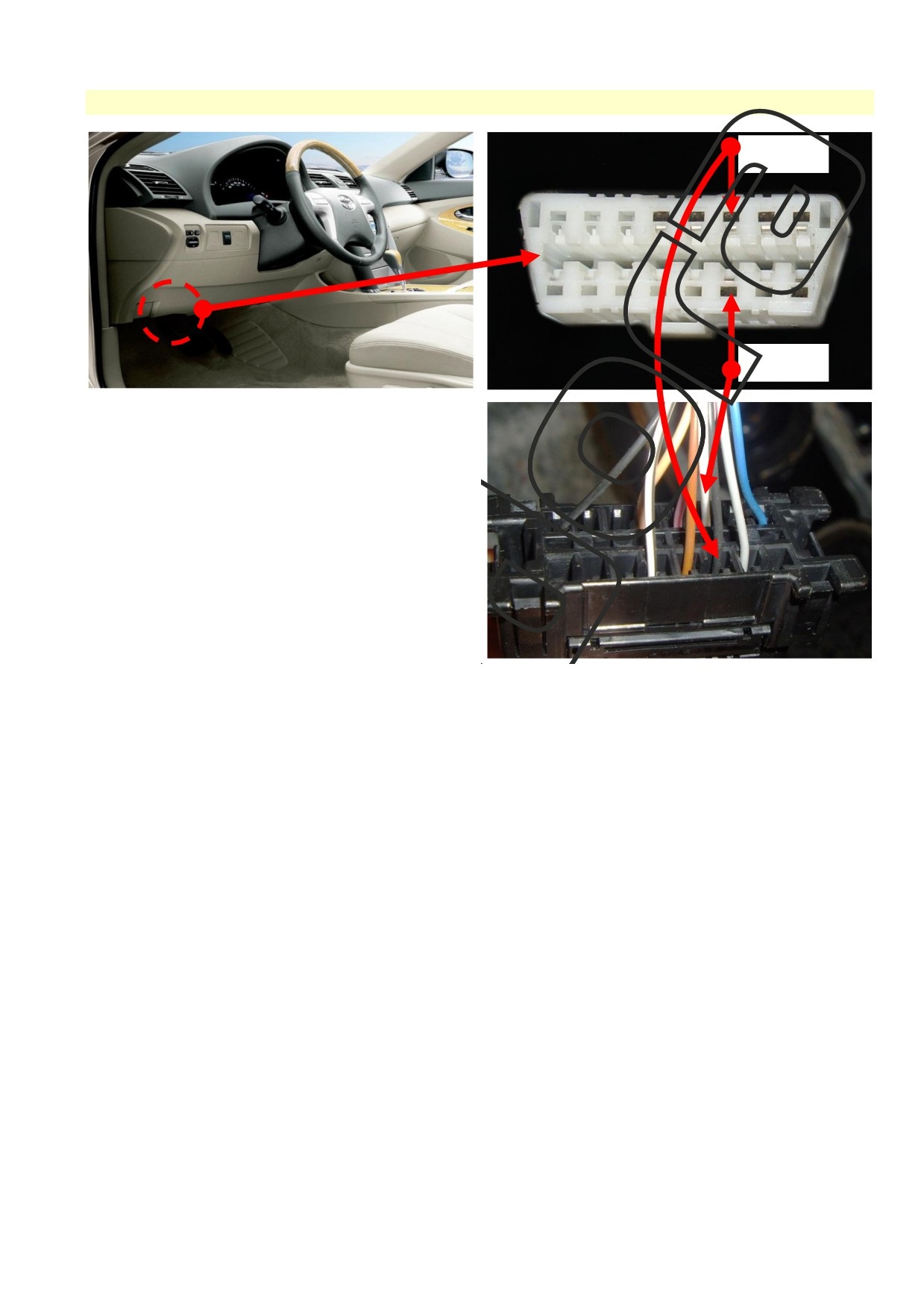

Подключение к CAN-шине
пин-6
пин-14
Для подключения к CAN-шине используйте жгут белого 16-пинового диагностического
разъема, расположенного под нижним краем обшивки торпедо.
Подключение:
оранжево-белый(8) (разъем Х7 Pandora) - к проводу пин-6 (CAN-H);
оранжево-черный(3) (разъем Х7 Pandora) - к проводу пин-14 (CAN-L).
Снятие кожуха торпедо
Для доступа к монтажному блоку необходимо снять кожух торпедо слева под рулем с
помощью пластикового съемника и открутив два самореза:

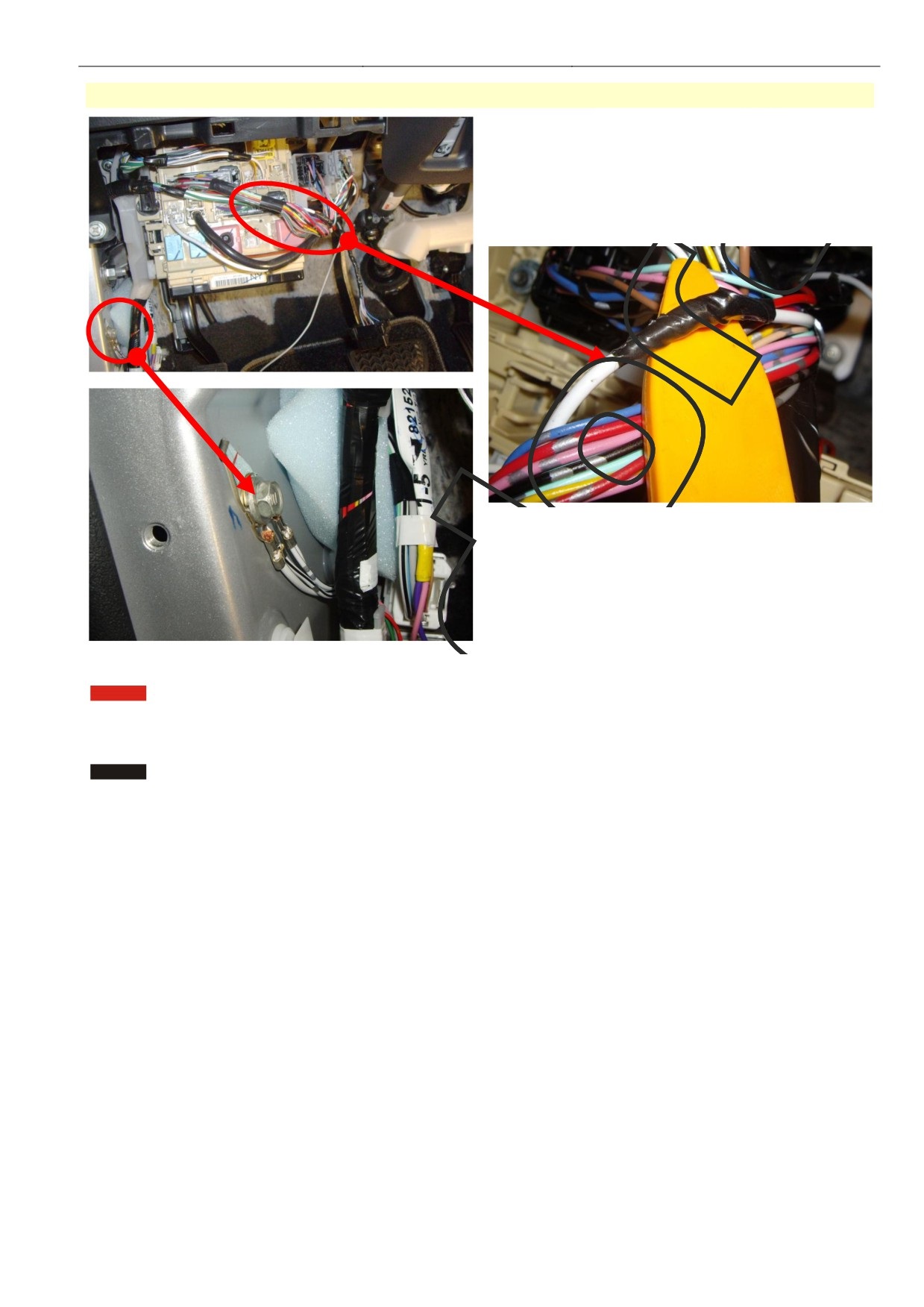

Подключение питания: +12В и «массыª
Для подключения +12В питания используйте жгут перед монтажным блоком.
Подключение:
красный(1) провод (разъема Х7 Pandora) - к силовому
белому (+12В).
Для подключения «массыª питания используйте штатный болт.
Подключение:
черный(2) провод (разъема Х7 Pandora) - к болту «массыª.
Подключение к CAN-шине
пин-6
пин-14
Для подключения к CAN-шине используйте жгут белого 16-пинового диагностического
разъема, расположенного под нижним краем обшивки торпедо.
Подключение:
оранжево-белый(8) (разъем Х7 Pandora) - к проводу пин-6 (CAN-H);
оранжево-черный(3) (разъем Х7 Pandora) - к проводу пин-14 (CAN-L).

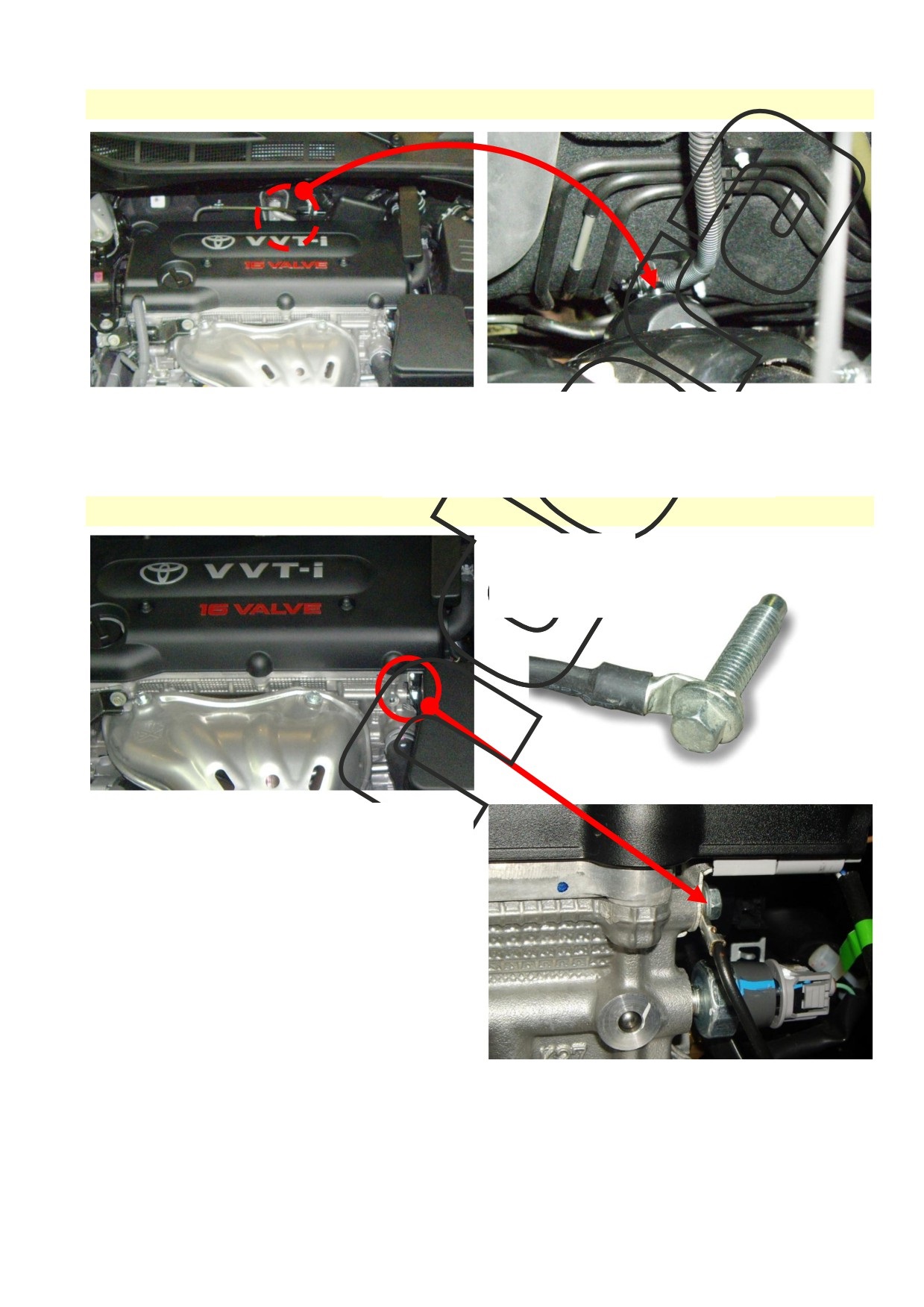

Установка сирены
Для обеспечения системы Pandora независимым звуковым сигналом, установите сирену
на 2 самореза и подключите к сигнализации.
Подходящее место установки сирены - моторный щит за двигателем.
Установка датчика температуры на двигатель
Для крепления датчика температуры к блоку двигателя рекомендуем использовать
имеющееся крепление кронштейна.
Внимание! Надежно затяните болт.























///////////////////////////////////////
