ПОДЪЕМНИК НОЖНИЧНЫЙ Модель ПГН - 3002/H. Руководство по эксплуатации Редакция 10-08-2020

ПОДЪЕМНИК НОЖНИЧНЫЙ

ЭЛЕКТРОГИДРАВЛИЧЕСКИЕ АВТОПОДЪЕМНИКИ

Модель ПГН - 3002/H

Руководство по эксплуатации

Редакция 10-08-2020

5

1

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ

1.1 Подъемник ножничный электрогидравлический автоподъемник

модели ПГН-3002/H предназначен для подъема, удержания и опускания

автомобилей полной массой до

3000 кг при выполнении работ по

техническому обслуживанию и ремонту автомобилей.

1.2 Подъемник предназначен для работы в климатических условиях

УХЛ 4.2 по ГОСТ

15150-69

(в закрытых помещениях при температуре

окружающего воздуха от +10 до +35°С и относительной влажности воздуха

до 80%).

1.3 Запрещается устанавливать и эксплуатировать подъемник в

помещениях с взрывоопасной средой и средой, агрессивной к материалам,

применяемым в подъемнике.

1.4 Подъемник изготовлен для, и только для работ по ремонту и

обслуживанию автомобилей.

1.5 Если хотя бы один из механизмов безопасности не функционирует,

немедленно прекратите любые работы на подъемнике, пока проблема не

будет исправлена.

1.6 Автомобиль с мокрыми шинами может соскользнуть с подъемника.

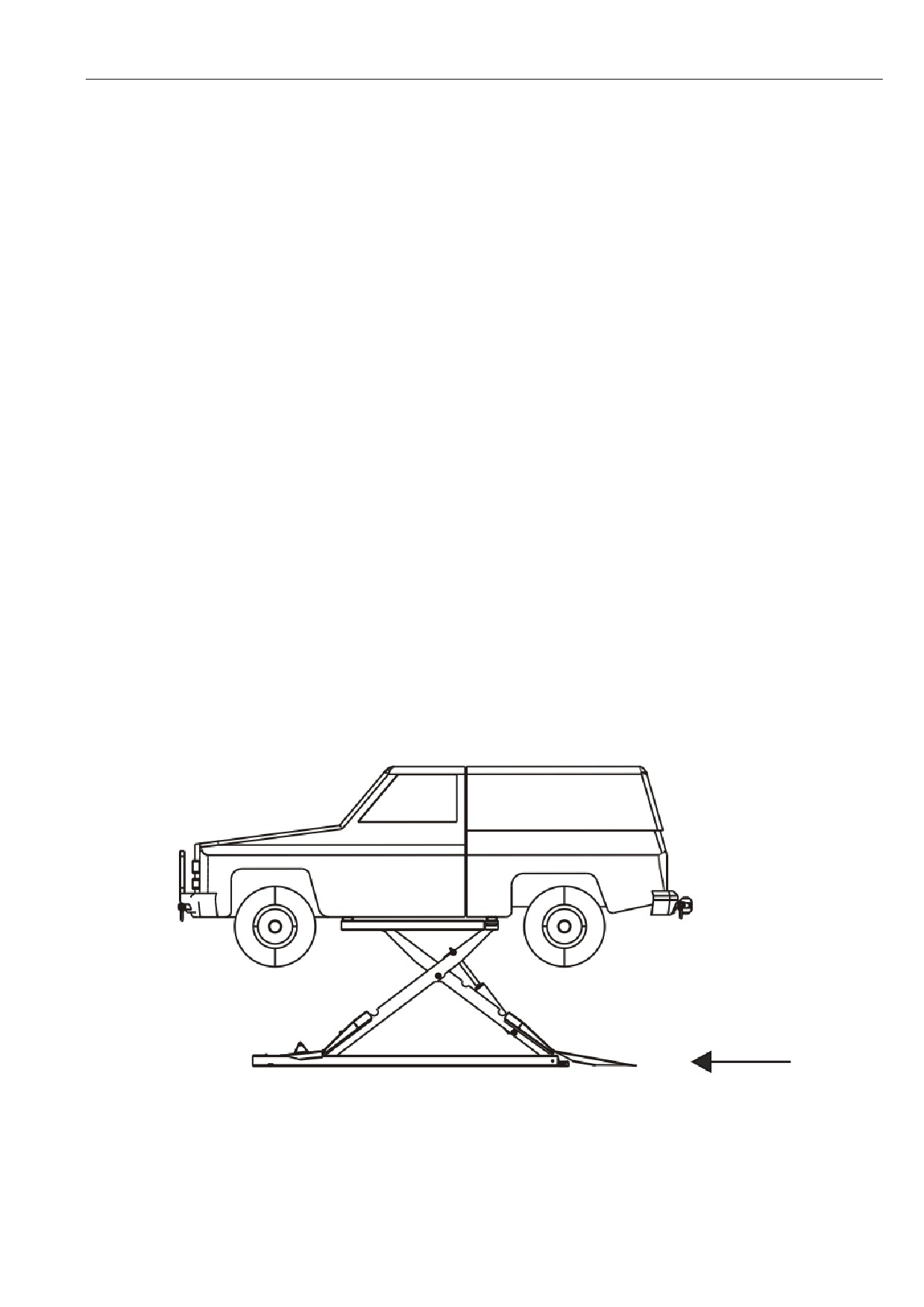

ВНИМАНИЕ! Заводите автомобиль на подъемник с малой скоростью, со

стороны вала двигателем вперед, иначе нарушается распределение

нагрузок на платформу и нижние ролики катятся по верхнему квадрату

основания, что не допускается.

7

3

ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Характеристики подъемника

• Двойной пакет уплотнения цилиндров используется для

максимальной мощности и долговечности.

• Использование двух цилиндров позволяет держать в равновесии

баланс платформы.

• Расширитель для рамных автомобилей

(микроавтобусов и

небольших грузовиков) увеличит спектр автомобилей, пригодных к

обслуживанию.

• Специальный дизайн и особое покрытие подъемника увеличивает

срок работоспособности подъемника.

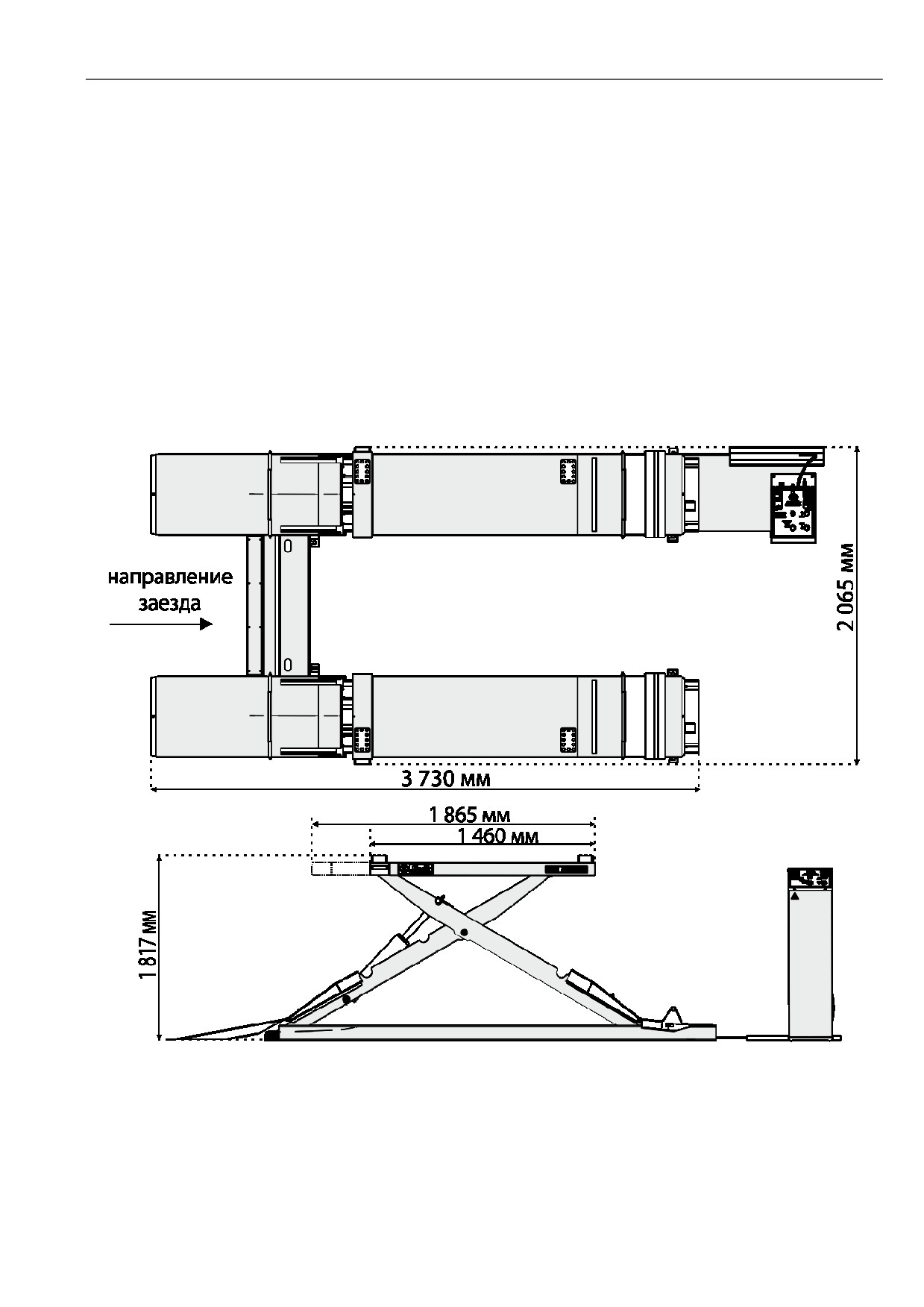

Рисунок 3.1 - Габаритные размеры

ВНИМАНИЕ! Расширитель для рамных автомобилей ставится на

платформы через резиновые упоры.

9

4

ОПИСАНИЕ ПОДЪЕМНИКА

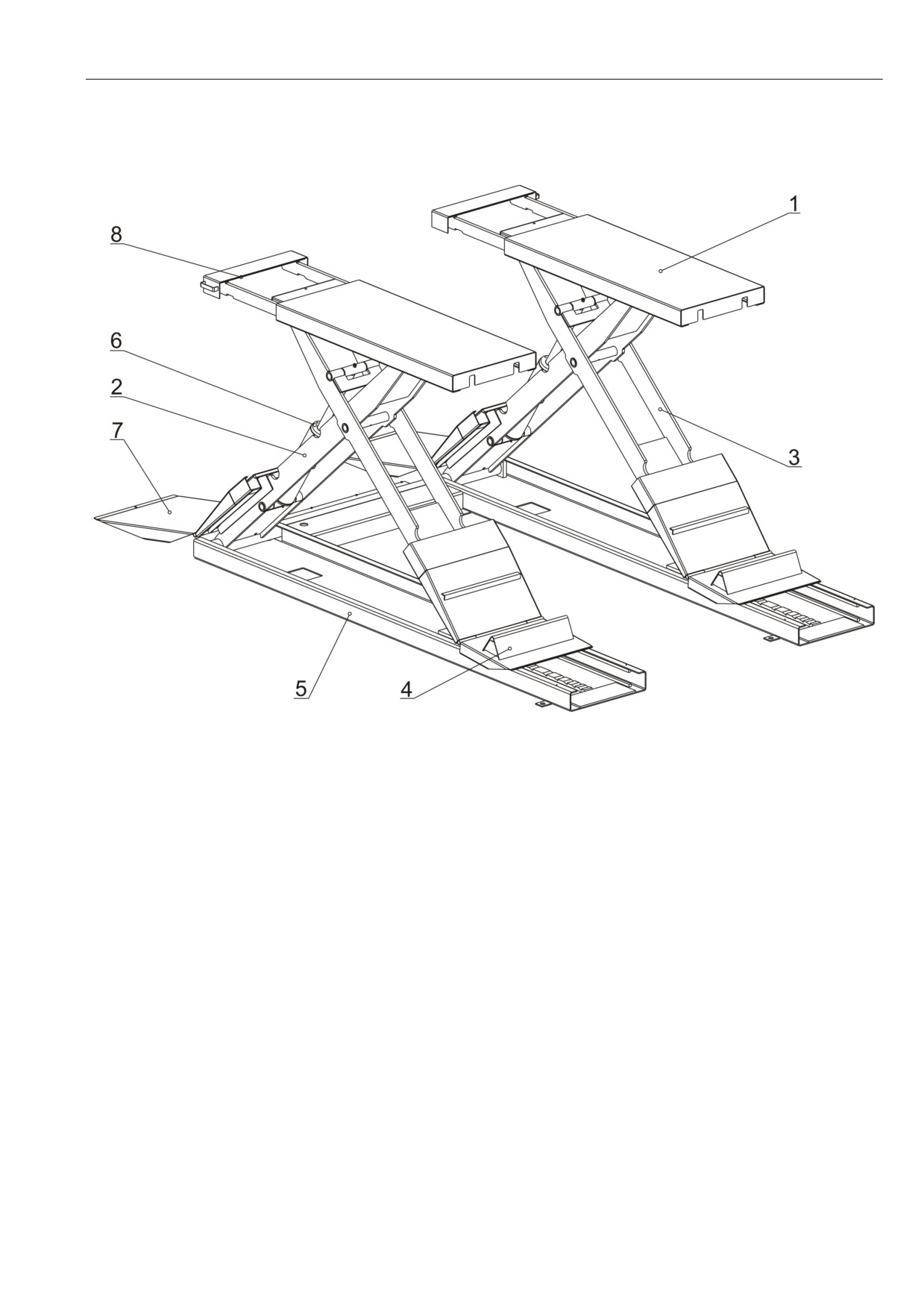

Рисунок 4.1

1 - Площадка; 2 - Рычаг; 3 - Рычаг; 4 - Лоток упорный; 5 - Основание; 6 - Гидроцилиндр;

7 - Лоток въездной; 8 - Адаптер.

10

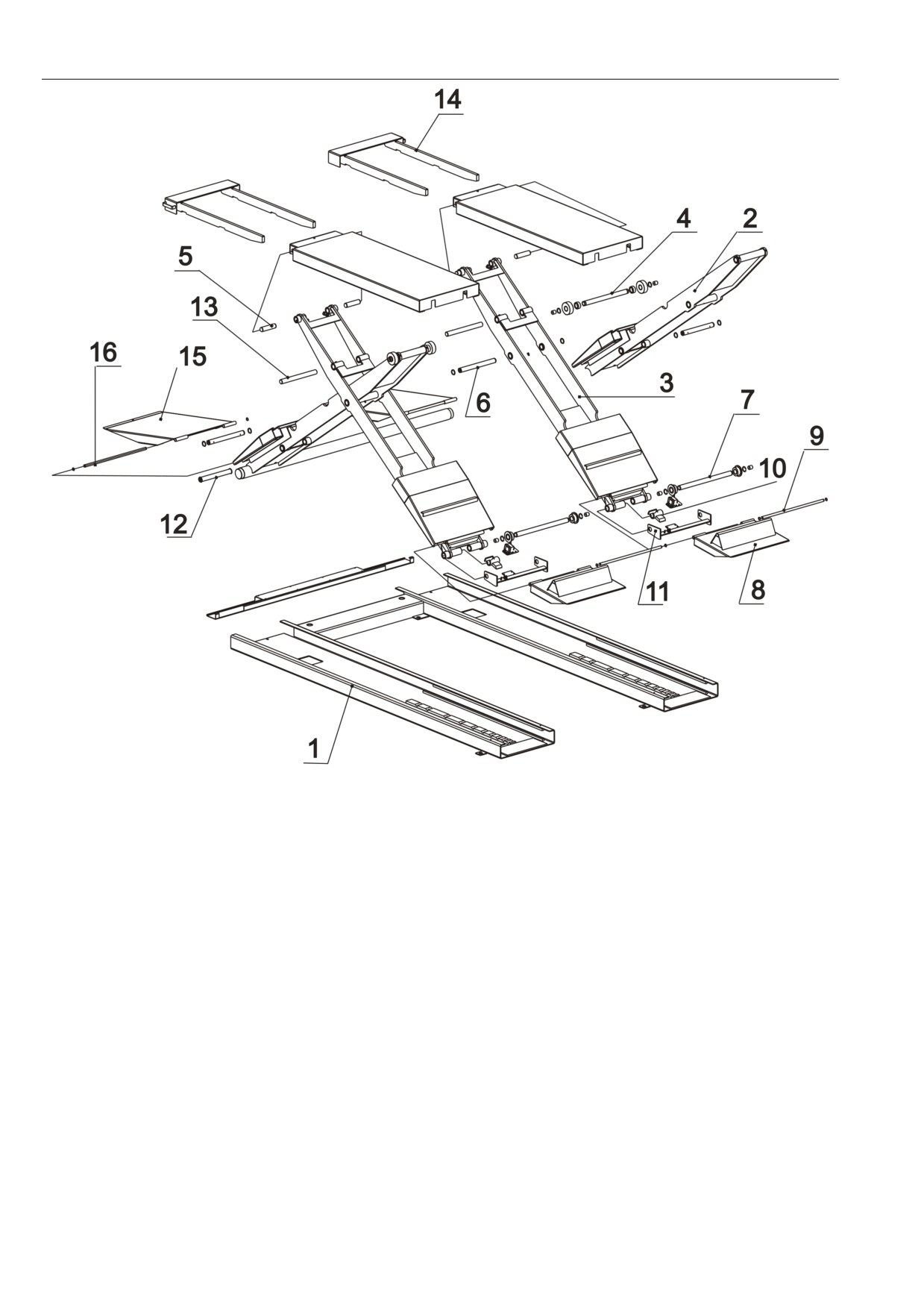

Рисунок 4.2 - Основная платформа, стойка и рампа

1 - Основание;

2 - Стойка 1; 3 - Стойка 2;

4 - Верхняя ось стойки 2 ;

5 - Верхняя ось стойки 1;

6 - Центральная ось стоек;

7 - Нижняя ось; 8 - Упорный

лоток; 9 - Ось платформы; 10 - Запорный механизм; 11 - Направляющая запорного

механизма; 12 - Нижняя ось цилиндра; 13 - Верхняя ось цилиндра; 14 - Адаптор;

15 - Въездной лоток; 16 - Ось въездной платформы

11

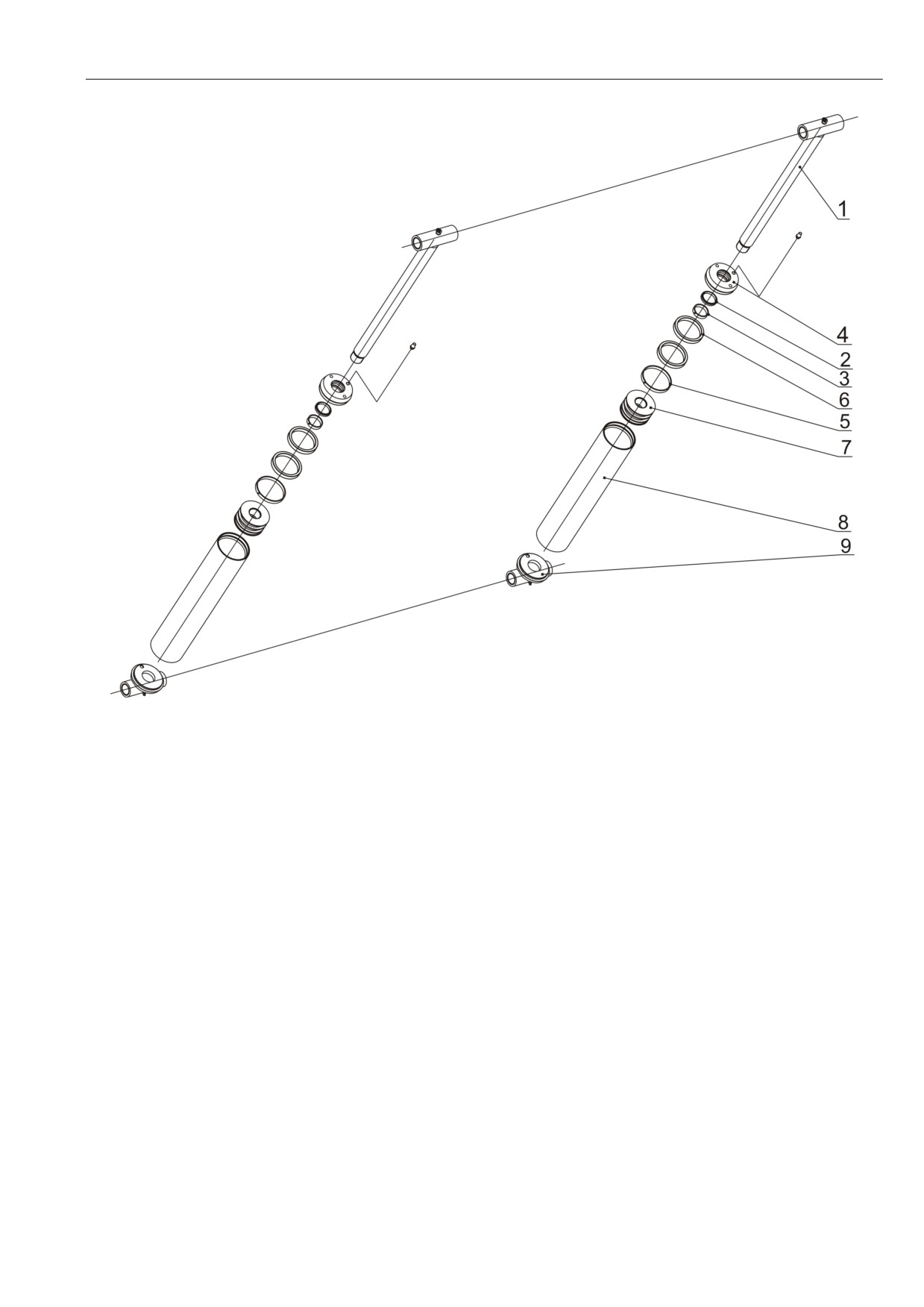

Рисунок 4.3 - Гидравлический цилиндр

1 - Шток цилиндра; 2 - Пылезащитное уплотнение; 3 - Пружинное кольцо;

4 - Передняя крышка; 5 - Пружинное кольцо; 6 - U-образное уплотнение;

7 - Поршень; 8 - Цилиндр; 9 - Задняя крышка

12

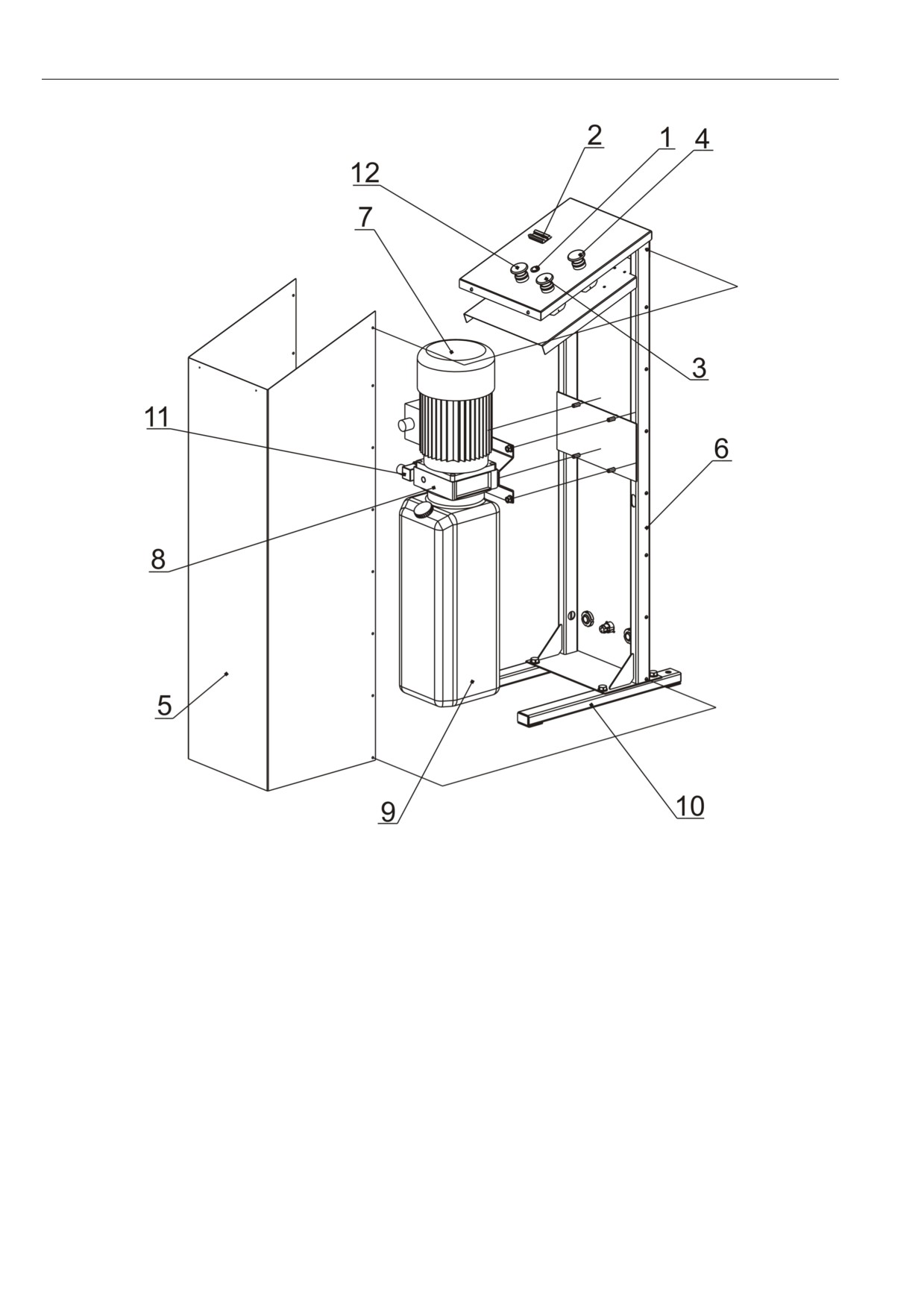

Рисунок 4.4 - Гидравлическая станция

1 - Контрольная лампа; 2 - Выключатель автоматический; 3 - Кнопка «ВНИЗ»;

4 - Кнопка «ВВЕРХ»; 5 - Кожух; 6 - Станина; 7 - Электродвигатель;

8 - Гидрораспределитель; 9 - Бак; 10 - Основание гидростанции;

11 - Магнитный переключатель; 12 - Кнопка «ФИКСАЦИЯ»

13

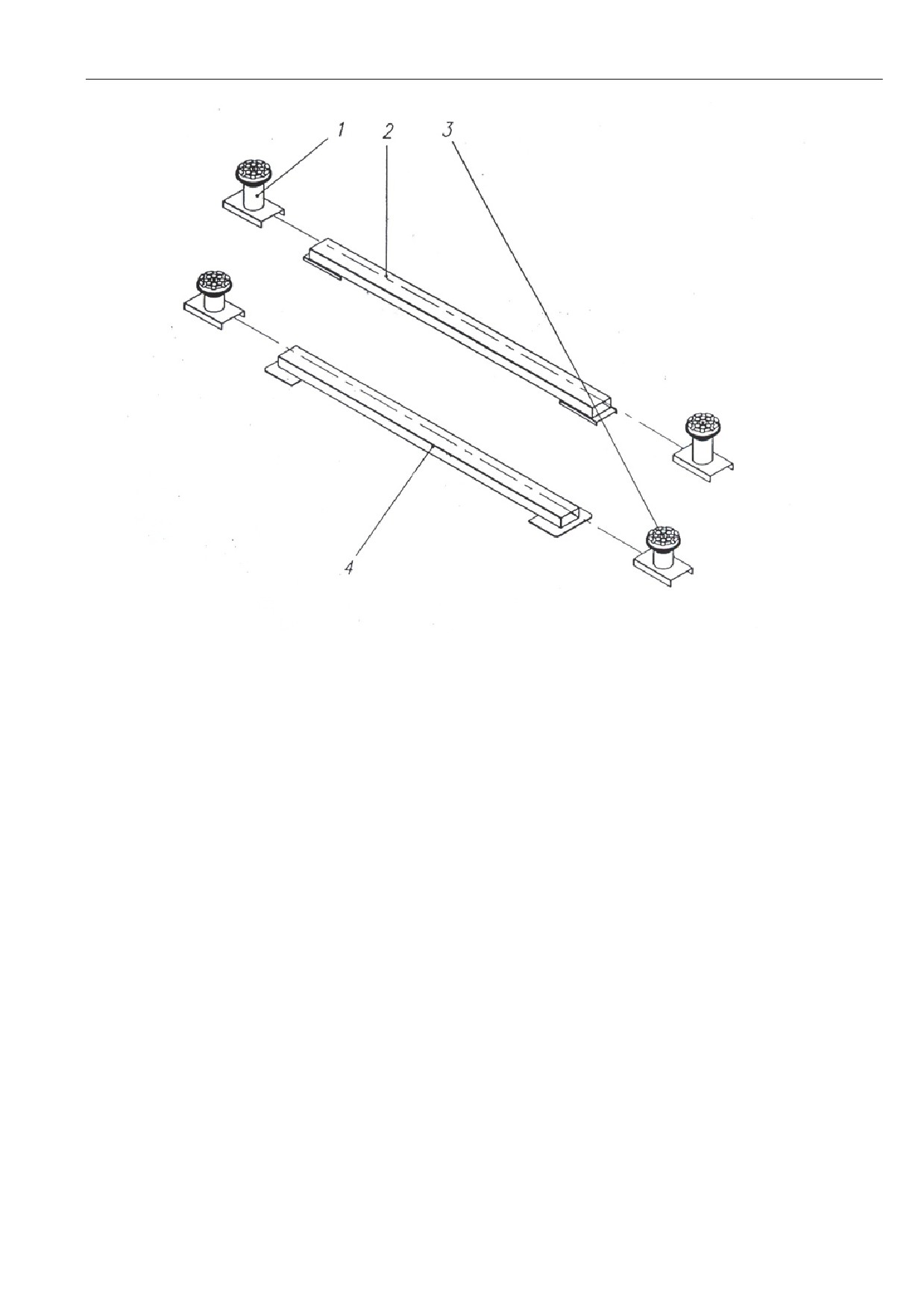

Рисунок 4.5 - Расширитель для рамных автомобилей.

(грузовики, микроавтобусы) - дополнительная опция

1 - Верхняя настраиваемая опора; 2 - Перекладина 1; 3 - Нижняя настраиваемая

платформа; 4 - Перекладина 2

ВНИМАНИЕ! Расширитель для рамных автомобилей ставится на

платформы через резиновые упоры.

14

5

ПОДГОТОВКА К УСТАНОВКЕ

5.1 Место установки

Подъемник установить на бетонный пол из доброкачественного бетона

марки не ниже 175 и толщиной не менее 150мм. Основание пола должно

быть хорошо выравненным во всех направлениях. Отклонение пола от

горизонта не должно превышать 5мм. Подъемник установить на выбранное

место, убедиться, что основание касается пола по всей плоскости и

закрепить его анкерными болтами. После монтажа подъёмника, необходимо

демонтировать транспортировочные детали поз. 1, 2, 3 (рисунок 5.1).

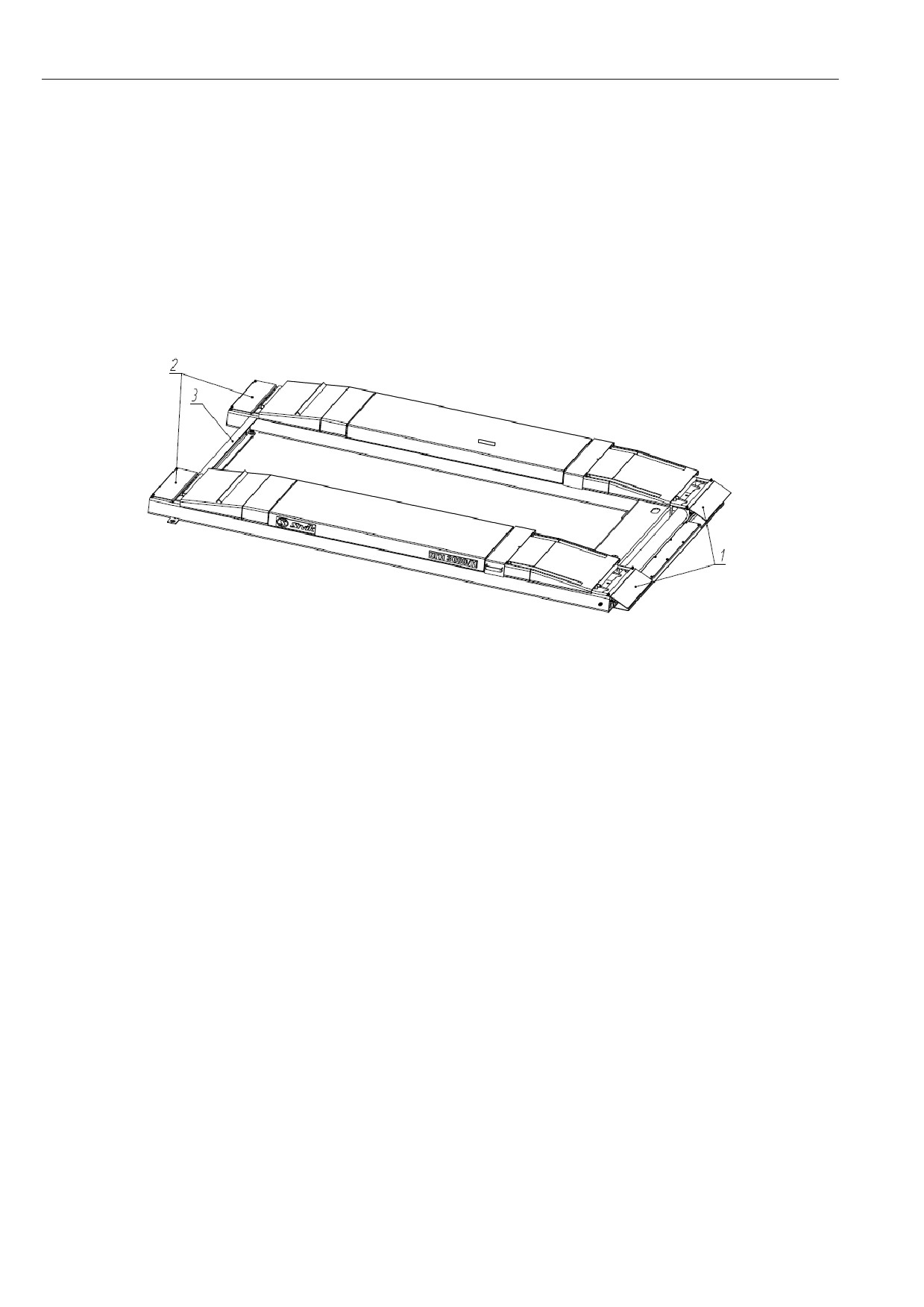

Рисунок 5.1

1 - Козырёк транспортировочный; 2 - Пластина транспортировочная;

3 - Швеллер транспортировочный

ВНИМАНИЕ! К монтажу, техническому обслуживанию, эксплуатации и

ремонту подъемника допускаются лица, специально аттестованные,

изучившие данное руководство и прошедшие инструктаж по технике

безопасности.

5.1.1 Контроль монтажа, испытаний, технического состояния и

правильной эксплуатации подъемника должен осуществляться инженерно-

техническим работником, ответственным за надзор и безопасную

эксплуатацию специального подъемного оборудования, назначаемым

приказом по предприятию.

В обязанности инженера, ответственного за надзор, входит:

• контроль за монтажом подъемника;

• аттестация лиц, ответственных за эксплуатацию;

• постоянный надзор за техническим состоянием и безопасной

эксплуатацией подъемника;

• организация и проведение периодического освидетельствования

подъемника.

5.1.2 Лица ответственные за непосредственную эксплуатацию

подъемника, назначаются приказом по предприятию по согласованию с

инженером по надзору.

15

5.1.3 Общие требования безопасности, которыми необходимо

руководствоваться, изложены в следующих нормативных документах:

• Правила устройства и безопасной эксплуатации подъемников

• ПБ-10-11-92;

• ГОСТ 12.1.004-85 «Требования пожарной безопасности»;

• ГОСТ 12.1.019.-79 «Электробезопасность»;

• ГОСТ

12.2.003-74

«Оборудование производственное. Общие

требования безопасности»;

•

«Правила устройства электроустановок» ПУЭ-76, гл. 1…7;

•

«Правила

технической

эксплуатации

электроустановок

электропотребителей» гл. ЭШ-1.

5.1.4 ЗАПРЕЩАЕТСЯ эксплуатация подъемника, смонтированного с

отступлениями от данного руководства, а также имеющего видимые

деформации и повреждения.

5.1.5 ЗАПРЕЩАЕТСЯ использование подъемника не по назначению, а

также подъем автомобиля полной массой более 3000 кг.

5.1.6 Подъемник должен быть установлен, по крайней мере, в одном

метре от стен или других препятствий.

5.1.7 Настройка гидравлической системы произведена на предприятии-

изготовителе, и в процессе работе смена настроек нежелательна.

5.1.8 Если подъемник должен находиться вне помещения,

удостоверьтесь в том, что все электрические приборы и контрольная панель

защищены от влаги, пыли и т.д.

5.1.9 ЗАПРЕЩАЕТСЯ модернизация подъемника, в противном случае

изготовитель не несет ответственность за безопасность конструкции

5.1.10 ЗАПРЕЩАЕТСЯ работать с автомобилем, если платформы

зафиксированы на разной высоте.

5.2 Общие правила безопасности

ПЕРЕД ЭКСПЛУАТАЦИЕЙ ОЗНАКОМИТЬСЯ С ИНСТРУКЦИЕЙ

БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ ПОДЪЕМНИКА.

К РАБОТЕ НА ПОДЪЕМНИКЕ ДОПУСКАЕТСЯ ТОЛЬКО

АТТЕСТОВАННЫЙ ПЕРСОНАЛ.

16

ЗАПРЕЩАЕТСЯ МОДЕРНИЗАЦИЯ УСТРОЙСТВ БЕЗОПАСНОСТИ

ПОДЪЕМНИКА

НЕ СТАВЬТЕ СТУПНИ ПОД ЛЮБОЙ ДВИЖУЩЕЙСЯ ЧАСТЬЮ

ОПУСКАЮЩЕГОСЯ ПОДЪЕМНИКА.

НЕ СТОЙТЕ ПОД АВТОМОБИЛЕМ В ПРОЦЕССЕ ЕГО ОПУСКАНИЯ,

ЭТО МОЖЕТ БЫТЬ ПРИЧИНОЙ СМЕРТИ ИЛИ УВЕЧЬЯ.

ЗАПРЕЩЕНО ПОДНИМАТЬ ЛЮДЕЙ.

НЕ РАБОТАТЬ НА ПОВРЕЖДЕННОМ ПОДЪЕМНИКЕ.

ДЛЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ПОДЪЕМНИКА, ВОВРЕМЯ

ПРОВОДИТЕ РЕГЛАМЕНТНЫЕ РАБОТЫ.

ПРИ ПОДЪЕМЕ РАМНЫХ АВТОМОБИЛЕЙ ИСПОЛЬЗУЙТЕ

«РАСШИРИТЕЛЬ ДЛЯ РАМНЫХ АВТОМОБИЛЕЙ».

НЕМЕДЛЕННО ПРЕКРАТИТЕ ПОДЪЕМ АВТОМОБИЛЯ ПРИ ЕГО

ПЕРЕКОСЕ.

17

ПРИ УСТАНОВКЕ ИЛИ СЪЕМЕ ТЯЖЕЛЫХ УЗЛОВ ИСПОЛЬЗУЙТЕ

ПОДСТАВКИ БЕЗОПАСНОСТИ.

ЗАПРЕЩАЕТСЯ УСТАНОВКА ОПОР ПОД АВТОМОБИЛЬ С ЦЕЛЬЮ

СЪЕМА УЗЛОВ АВТОМОБИЛЯ ПРИ ОПУСКАНИИ ПОДЪЕМНИКА.

НЕ ТРЯСИТЕ СИЛЬНО АВТОМОБИЛЬ - ЕСТЬ ВЕРОЯТНОСТЬ

ПАДЕНИЯ АВТОМОБИЛЯ.

ОТКРЫВАЯ КРЫШКУ ПУЛЬТА, ОСТЕРЕГАЙТЕСЬ

ЭЛЕКТРИЧЕСКОГО УДАРА.

В РАБОЧУЮ ЗОНУ ДОПУСКАЕТСЯ ТОЛЬКО АТТЕСТОВАННЫЙ

ПЕРСОНАЛ.

НЕПОДНИМАЙТЕ АВТОМОБИЛЬ ЗА ОДНУ СТОРОНУ - МОЖЕТ

ПЕРЕВЕРНУТЬСЯ АВТОМОБИЛЬ ИЛИ СЛОМАТЬСЯ ПОДЪЕМНИК

НЕ ДОПУСКАЙТЕ ПОПАДАНИЕ ВОДЫ ПОД НАПОРОМ НА

ПОДЪЕМНИК.

УПОРЫ ПОДВОДИТЬ ТОЛЬКО ПОД ОПРЕДЕЛЕННЫЕ

ПРОИЗВОДИТЕЛЕМ МЕСТА КУЗОВА.

18

НЕ ЭКСПЛУАТИРУЙТЕ ПОДЪЕМНИК В СЛУЧАЕ УТЕЧКИ МАСЛА

ИЗ ГИДРОСИСТЕМЫ.

В СЛУЧАЕ ПАДЕНИЯ АВТОМОБИЛЯ С ПОДЪЕМНИКА, ОТБЕГАЙТЕ

НА БЕЗОПАСНОЕ РАССТОЯНИЕ.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

ВКЛЮЧЕНИЕ ПОДЪЕМНИКА БЕЗ ЗАЗЕМЛЕНИЯ

ПОПАДАНИЕ ВОДЫ, ВЛАЖНОЙ ГРЯЗИ, ДРУГИХ ЖИДКОСТЕЙ НА

ЭЛЕКТРОМАГНИТЫ УПРАВЛЕНИЯ СТОПОРАМИ ПОДЪЕМНИКА

19

6

РАБОТА С ПОДЪЕМНИКОМ

Освидетельствование подъемника

• До начала эксплуатации нового подъемника потребитель обязан

провести полное освидетельствование подъемника на соответствие

требованиям техники безопасности, правилам сборки и монтажа, о чем

сделать запись в Листе регистрации технического обслуживания данного

паспорта.

• В дальнейшем полное освидетельствование должно проводиться не

реже одного раза в год. Освидетельствование проводится под руководством

инженера по надзору.

Проверить до начала работы и при работе с подъемником:

• Работу переключателя «вверх / вниз», «фиксация»;

• Отсутствие посторонних шумов;

• Отсутствие утечки из гидравлической системы;

• Запорные механизмы при подъеме должны производить

щелкающие звуки;

• Проверить затяжку болтов и гаек;

• Надежность защиты электрических линий;

• Движущиеся части подъемника очистить от масла, грязи и других

жидкостей или предметов.

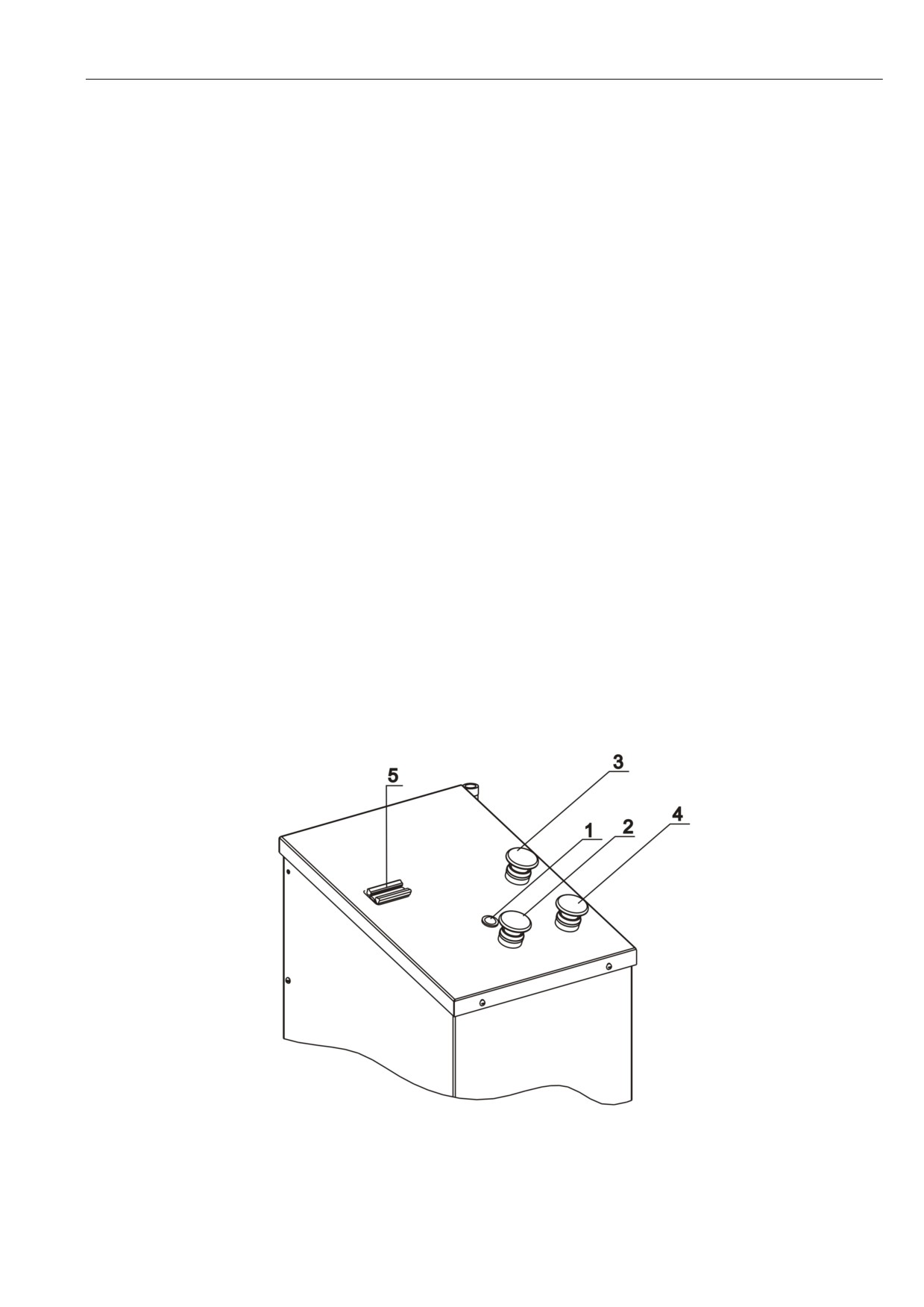

6.1 Панель управления

Рисунок 6.1

1 - Лампочка питания (загорается, когда подается питание); 2 - Кнопка «ФИКСАЦИЯ»

(опускает платформы на защелки);

3- Кнопка «ВВЕРХ» (поднимает платформы);

4 - Кнопка «ВНИЗ» (опускает платформы); 5- Выключатель автоматический

20

6.2 Расположение автомобиля на подъемнике

Удостоверьтесь в том, что подъемник полностью опущен. Попробуйте

поместить центр тяжести автомобиля на середину подъемника. Автомобиль

должен стоять на ручном тормозе. При использовании дополнительного

оборудования удостоверьтесь в том, что автомобиль надежно закреплен на

подъемнике.

6.3 Экстренное опускание подъемника

Обстоятельства

Неисправность электрической цепи или гидравлической линии.

6.3.1 Подготовка перед опусканием подъемника

• Убрать все предметы из-под подъемника.

• Приподнять платформы, вывести запорные механизмы из

зацепления, зафиксировать в верхнем положении.

• Отключите питание

• Во время проведения операции не вставайте под подъемник.

ВНИМАНИЕ! Не позволяйте другим людям вставать под подъемник

во время проведения операции.

6.3.2 Последовательность действий

Если у Вас есть какие-либо сомнения по поводу проведения подобной

операции, свяжитесь с квалифицированным представителем компании.

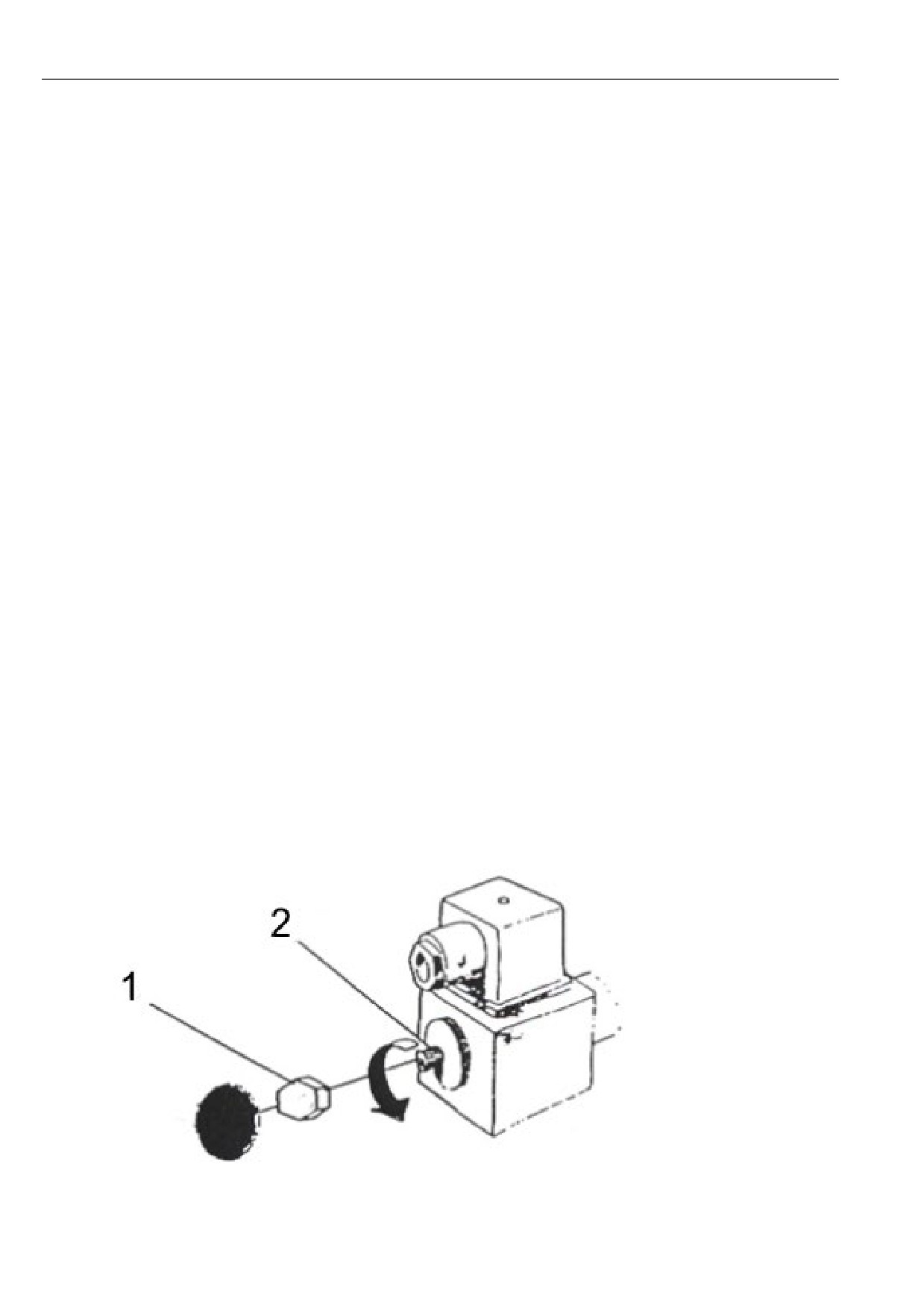

• Открутите шестиугольный винт (1) (Рисунок 6.2)

• Поверните против часовой стрелки экстренный кран на боковой

распределительной гребенке (2) Кран опускания платформы.

Рисунок 6.2

21

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 Ежемесячное и ежегодное техническое обслуживание оборудования

или устранение неисправностей следует выполнять в Авторизованных

Сервисных Центрах SIVIK. Техники компании SIVIK являются

высококвалифицированными специалистами и знакомы с самой последней

информацией по обслуживанию благодаря техническим бюллетеням,

рекомендациям по техническому обслуживанию и специальным программам

по обучению.

7.2 Технологическая карта обслуживания подъемника ножничного

гидравлического автоподъемника модели ПГН-3002/Н

Тип обслуживания

Ежемесячное

Ежегодное

Индекс обслуживания

ЕО

ТО

№

Технологическая операция

ЕО

ТО

1

Очистка и смазка подвижных соединений

+

+

2

Проверка надежности электроконтактов и соединений

-

+

3

Проверка затяжки анкерных болтов

-

+

4

Визуальная проверка гидросистемы на герметичность

+

+

5

Проверка пневмосистемы на герметичность

+

+

6

Проверка синхронизации платформ

+

+

7

Проверка всех резьбовых соединений подъемника

-

+

8

Осмотр сварных швов всех элементов подъемника

-

+

9

Проверка износа втулок и пальцев шарнирных соединений

-

+

10

Проверка работы фиксаторов платформ

+

+

11

Проверка работы ограничителя подъема

+

+

12

Замена рабочей жидкости в системе с очисткой фильтра

-

+

7.3 Технологическая карта применения смазок и рабочих

жидкостей

Узел

Тип масла/смазки/рабочей

Заправочные

жидкости

емкости,л/расход,кг

Подвижные соединения

Смазка ЛИТОЛ-24 или аналог

0,4

Масляный бак

Масло индустриальное И-40А

14

гидросистемы

7.4 Техническое обслуживание, приведенное в эксплуатационной

документации, в том числе, калибровка и нивелировка, не входит в рамки

бесплатного гарантийного обслуживания.

22

8 НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

Если возникают подобные симптомы, проверьте указанные пункты,

чтобы выяснить проблему. Если работник проблему решить не может,

связывайтесь с уполномоченным представителем компании или компанией,

занимающейся ремонтом подъемников.

Неисправность

Причина

Способы устранения

Платформа

1. Посторонние предметы,

не выровнена

1. Уберите все предметы,

затрудняющие движения

в исходном

затрудняющие движения.

валика.

положении

1. Удостоверьтесь в том,

что платформа выровнена

в полностью опущенном

Заблокированная

состоянии.

Проверьте работу запорного

платформа

механизма.

перекошена.

2. По крайней мере, один

из запорных механизмов

не находится в

зацеплении.

1. Нажать кнопку «ВВЕРХ»

удержать 2-3 секунды. Нажать

1. Один из запорных

кнопку «ФИКСАЦИЯ».

Платформа

механизмов находится в

Платформы должны остановиться

перекашивается во

зацеплении.

на одном уровне, если нет,

время спуска

операцию повторить

2. Недостаточно

2. Регулярно смазывайте

смазочной жидкости

движущиеся части.

1. Провод или

соединительное звено

1. Временно соедините их

провода в нерабочем

и свяжитесь с сервисной службой.

состоянии.

Запоры

2. Отрегулировать положение

не работают

2. Защелка запора

соленоида. Вычистите

во время подъема

не работает.

контактирующие поверхности

или спуска

(рисунок 8.1)

3. Соленоид не работает.

3. Заменить.

4. Смазывайте регулярно (один

4. Плохая смазка.

раз в месяц).

1. Работайте с указанной

1. Превышенная нагрузка.

нагрузкой.

Шум двигателя

2. Низкая настройка

2. Настроить: 205 кг/см.

давления.

23

Неисправность

Причина

Способы устранения

1. Дефект гидравлического

1. Заменить

шланга.

Утечка

2. Утечка в

2. Уплотните соединительные

гидравлического

соединительных частях.

части.

масла

3. Плохое покрытие

3. Свяжитесь

цилиндра.

с производителем.

Загрязненное

1. Меняйте масло (ежегодно).

1. Попадание воды или

гидравлическое

Первая замена: через 2 месяца,

другого вещества.

масло.

далее ежегодная замена.

1. Утечка масла, плохая

1. Свяжитесь

работа гидравлических

с производителем.

насосов и мотора.

Проблемы подъема

2. Попадание воздуха в

2. Выгоните воздух из

гидравлическую систему.

гидравлических шлангов.

3. Плохая настройка

3. Настроить: 205 кг/см.

давления

1. Поднимите подъемник немного,

1. Запоры заблокированы.

затем опустите.

Проблемы опускания

2. Обратитесь к схеме

2. Проблемы

электрической принципиальной

с электропитанием

или свяжитесь с производителем.

1. Неисправность мотора.

1. Замените мотор.

Шум мотора или

неисправность

2. Неисправность кнопки

2. Замените кнопку.

мотора

3. Напряжение на входе:

3. Увеличьте подаваемое

ниже 380 В

напряжение.

1. Вращение в другую

1. Сменить фазы электрического

сторону

тока.

Мотор работает, но

подъемник не

2. Проверить подключение

2. Плохое подключение

поднимается

шланга к гидростанции и другие

гидравлического шланга.

соединения.

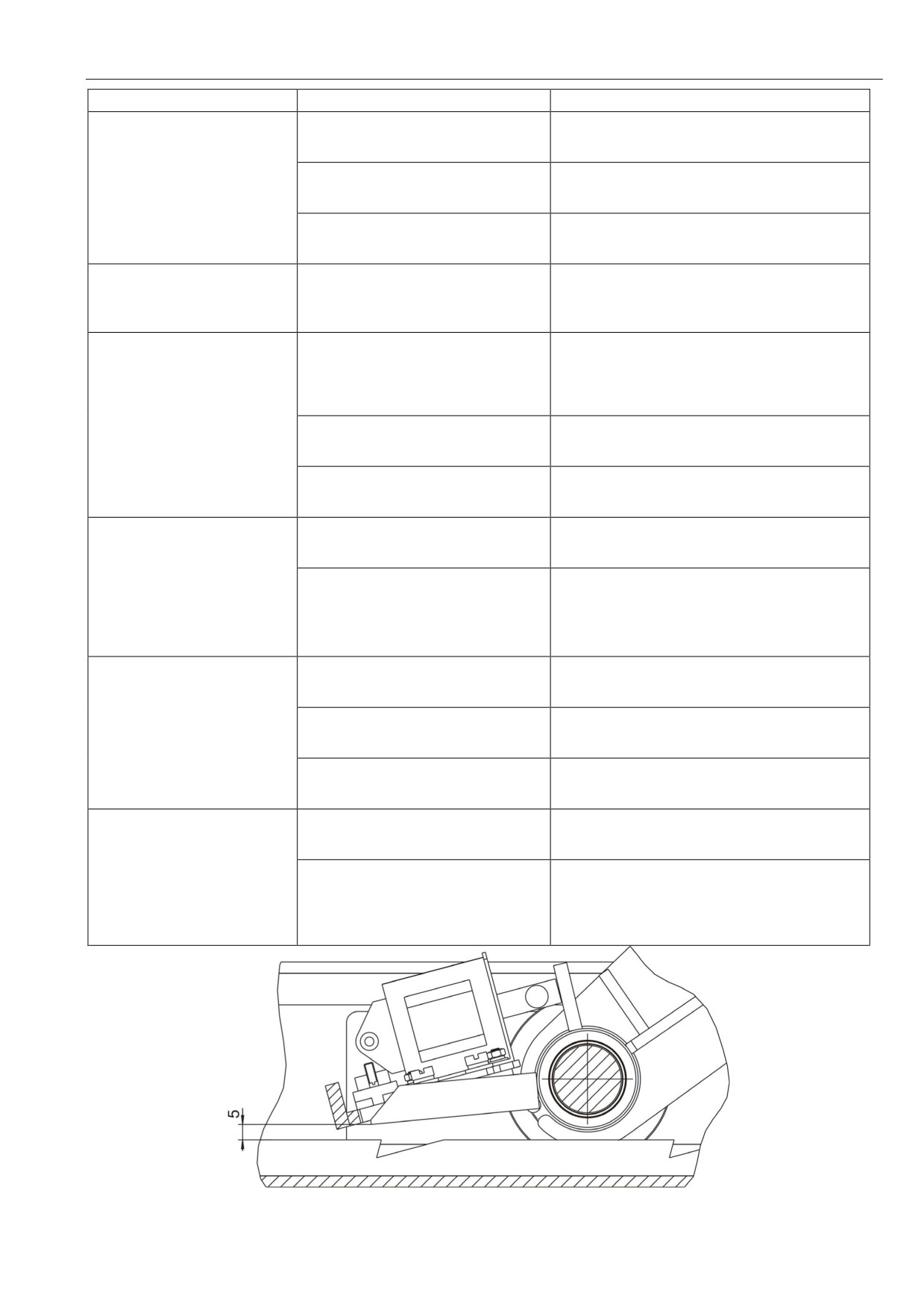

Рисунок 8.1 - Настройка соленоида

28

ПРИЛОЖЕНИЕ А

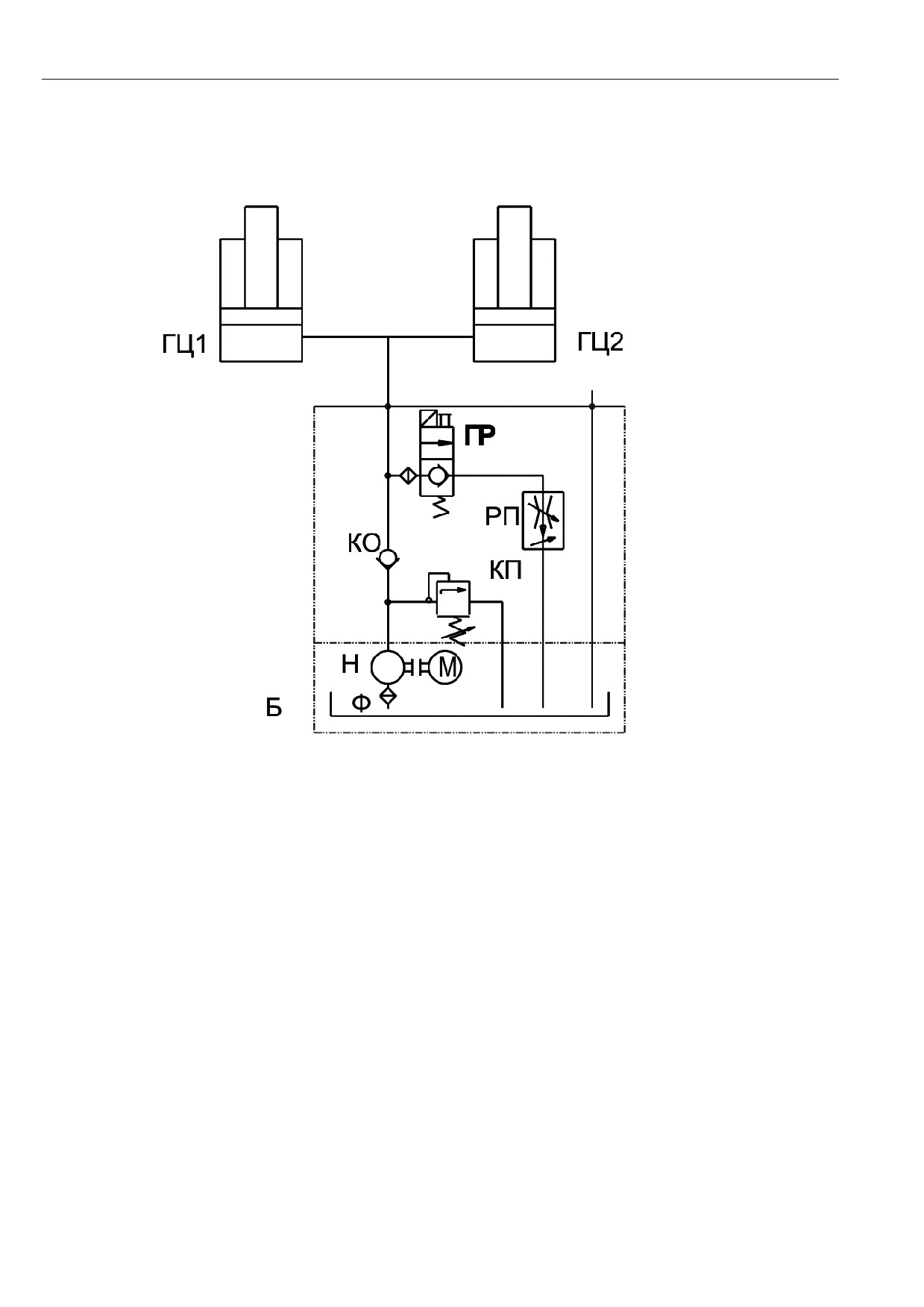

Схема гидравлическая принципиальная представлена на рисунке А1.

Б - Гидробак

ГЦ1 - ГЦ2 - Гидроцилиндры

КО - Клапан обратный

КП - Клапан предохранительный

ГР - Гидрораспределитель

РП - Регулятор потока

М - Электродвигатель

Н - Гидронасос

Ф - Фильтр

Рисунок А1 - Схема гидравлическая принципиальная

29

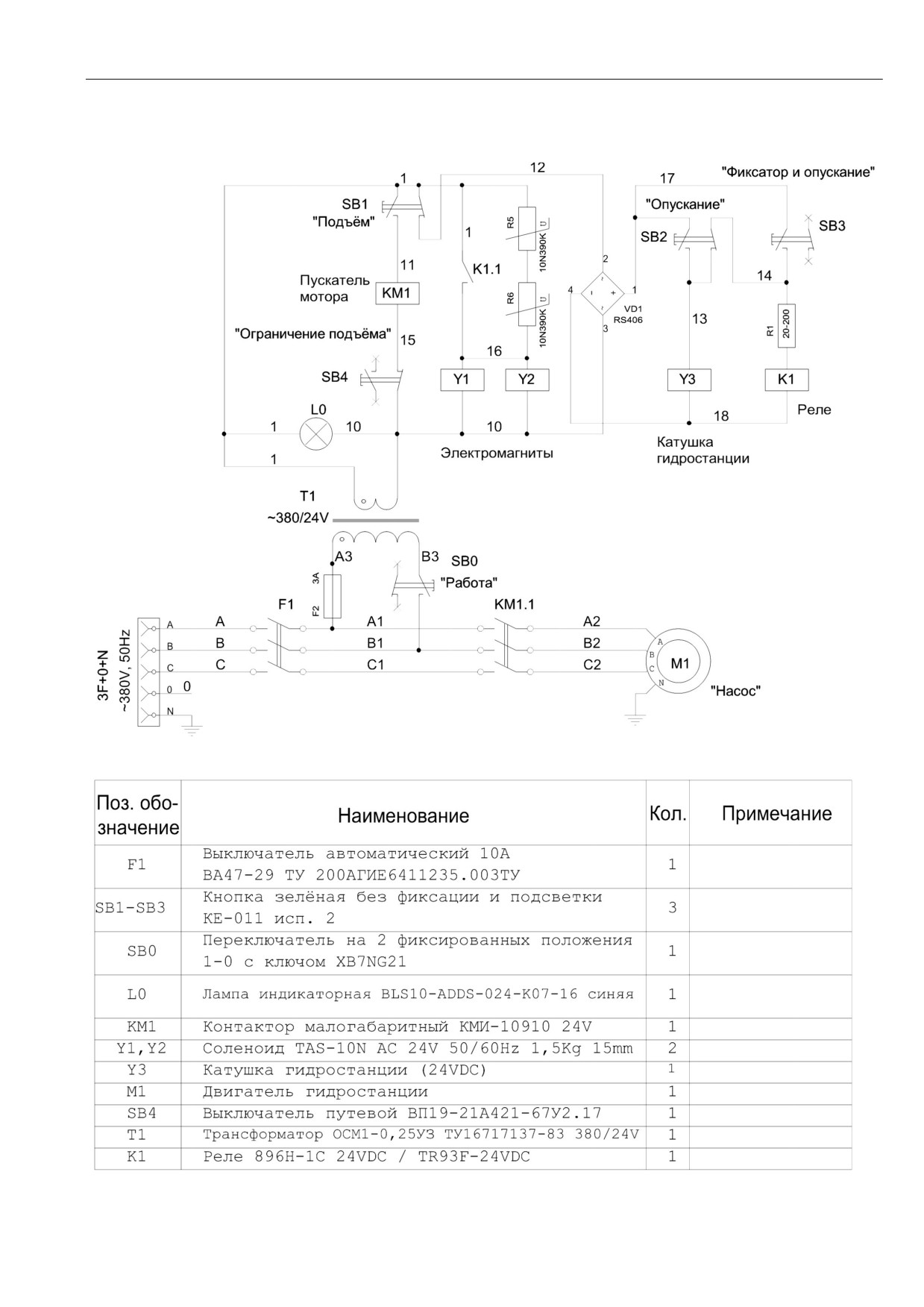

ПРИЛОЖЕНИЕ Б

Схема электрическая

///////////////////////////////////////
