ТРАКТОРЫ Т-150-05-09-25-04 и ХТЗ-181-30-04. Каталог деталей и сборочных единиц 150.00.000-25-04 КДС





ТРАКТОРЫ
Т-150-05-09-25-04 и ХТЗ-181-30-04
Каталог деталей и сборочных единиц
150.00.000-25-04 КДС
Украина
Харьков 2016
Настоящий каталог является неотъемлемой частью каталога по
тракторам Т-150-05-09-25 и ХТЗ-181, в котором приведены узлы и
детали тракторов Т-150-05-09-25-04 и ХТЗ-181-30-04, отличные от
аналогичных. Эти изменения коснулись рамы и подвески. Вместо
рисунков 17, 18, 19 и 20 основного каталога при заказе запасных ча-
стей для тракторов используйте рисунки 1-3 настоящего каталога.
В связи с постоянным совершенствованием тракторов в кон-
струкцию отдельных сборочных единиц и деталей могут быть внесе-
ны незначительные изменения, не отраженные в настоящем изда-
нии.
Отдел гарантийно-сервисного обслуживания:
Украина и зарубежье:
61007, г.Харьков, пр. Московский, 275.
Российская федерация:
125362, г. Москва, ул. Водников, д. 2, стр. 2, офис 12.
Телефон/факс: +7 495 640 23 30.
При заказе запасных частей указывайте заводской № трактора и
год его выпуска. Для узлов и деталей не собственного производства
ХТЗ (комплектующих) дополнительно уточняйте у дилера их обозна-
чение и количество.
Перепечатка, репродукция и перевод каталога или его частей
запрещена без письменного разрешения АО „ХТЗ".
Согласно закону об авторских правах все права сохраняются ис-
ключительно за АО „ХТЗ".
Тракторы Т-150-05-09-25-04 и ХТЗ-181-30-04, как правило, уком-
плектованы двигателем типа ЯМЗ-236/238 и трехдиапазонной, 9-ти
скоростной коробкой передач, оборудованы гидравлической систе-
мой с соединительными муфтами, задним навесным устройством,
задним валом отбора мощности, кондиционером кабины.
Тракторы могут поставляться по желанию потребителя в разных
комплектациях, обусловленных наличием или отсутствием сборочных
единиц и агрегатов дополнительного оборудования, в том числе и ав-
тосцепки.
2
Содержание
Группа
Наименование
Рисунок
Страница
30
Рама
1
4
2
7
31
Подвеска
3
9
3
Рисунок,
Количество на трактор
Обозначение
Наименование
позиция
Т-150-05-09-25-04
ХТЗ-181-30-04

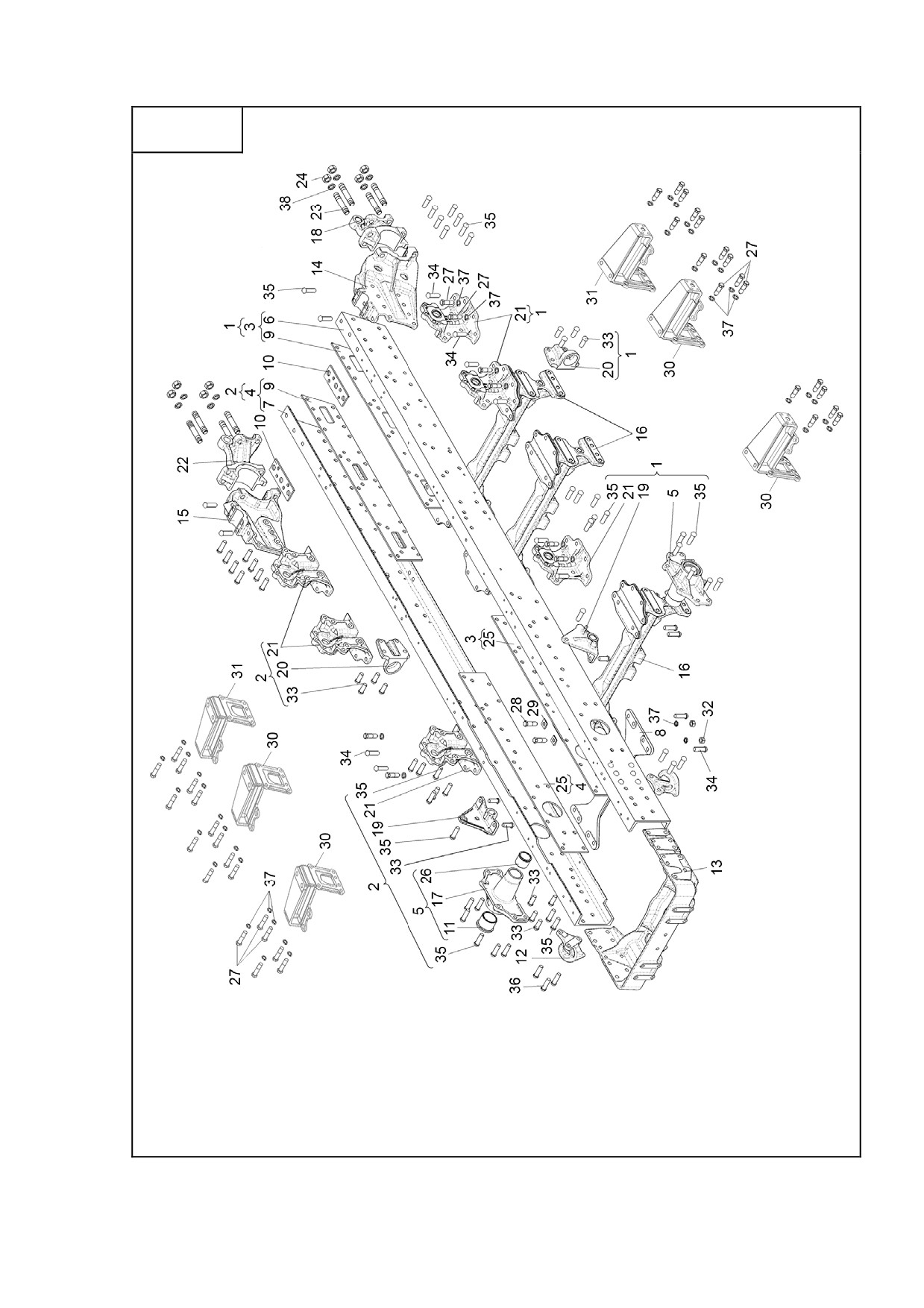

Рама
1
-
150М.30.001-2 или
х
-
Рама
150М.30.001-2-01*
1
150.30.011-2
1
Лонжерон левый
2
150.30.012-2
1
Лонжерон правый
3
150.30.014-2
1
Лонжерон левый с накладками
4
150.30.015-2
1
Лонжерон правый с накладками
5
150.30.016-1
2
Кронштейн направляющего колеса
6
150.30.101-1
1
Брус передний
7
150.30.103-3
1
Кронштейн задний левый
8
150.30.104-3
1
Кронштейн задний правый
9
150.30.107-1А
2
Брус поперечный
10
150.30.108-1
2
Кронштейн направляющего колеса
11
150.30.109-2
1
Лонжерон левый
12
150.30.110-2
1
Лонжерон правый
13
150.30.111-1А
1
Бугель левый
14
150.30.112
2
Кронштейн звена
15
150.30.114-1
2
Кронштейн упорный
16
150.30.118
4
Кронштейн
17
150.30.119-1А
1
Бугель правый
18
150.30.121-1
8
Шпилька
19
150.30.122
8
Гайка
20
150.30.158-1-01
2
Накладка
21
150.30.158
2
Накладка
22
54.30.407А
2
Втулка большая
23
125.30.154А
2
Крюк передний
24
150.31.103А-01
2
Втулка балансира
25
150.31.145
32
Болт
26
180М.30.126-2* или
2
Кронштейн каретки
150М.30.126
27 180М.30.126-2-01* или
2
Кронштейн каретки
150М.30.126
28
36
Заклепка 20х55.01.10кп
ГОСТ 10299-80
29
36
Заклепка 20х60.01.10кп
ГОСТ 10299-80
30
46
Заклепка 20х70.01.10кп
ГОСТ 10299-80
31
6
Заклепка 20х80.01.10кп
ГОСТ 10299-80
32
32
Шайба 20 65Г 05 ГОСТ 6402-70
33
8
Шайба 27 65Г 05 ГОСТ 6402-70
__________________________________________________________________________________
* Под установку бульдозерного оборудования на раме 150М.30.001-2-01 вместо кронштейнов
позиции 26 и 27 устанавливаются 4 одинаковых кронштейна каретки 150М.30.126.
4
1
5
Рисунок,
Количество на трактор
Обозначение
Наименование
позиция
Т-150-05-09-25-04
ХТЗ-181-30-04

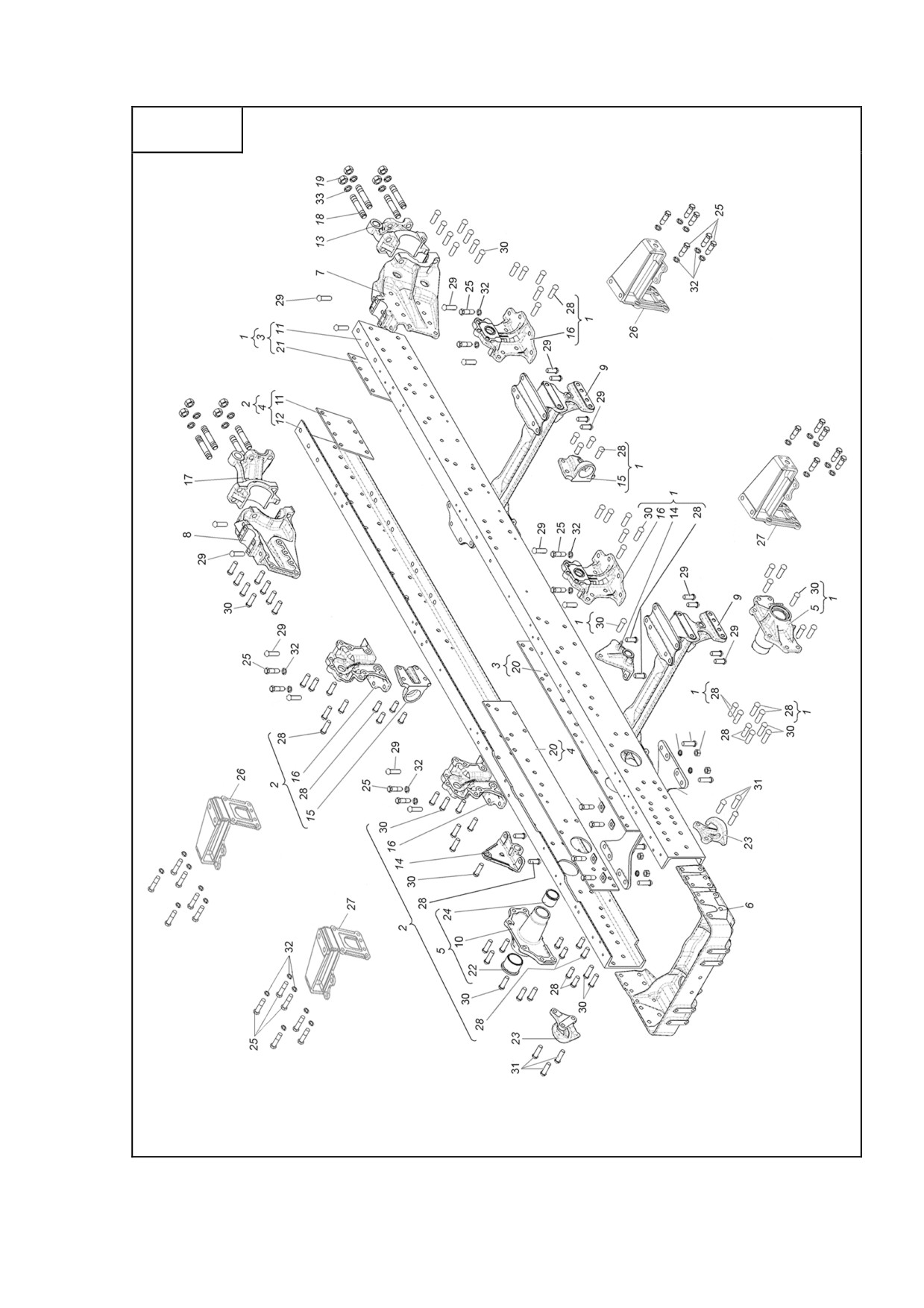

2
-
180М.30.001-2 или
-
х
Рама
180М.30.001-2-01*
1
181.30.011Б
1
Лонжерон левый
2
181.30.012Б
1
Лонжерон правый
3
181.30.014Б
1
Лонжерон левый с накладками
4
181.30.015Б
1
Лонжерон правый с накладками
5
150.30.016-1
2
Кронштейн направляющего колеса
6
181.30.109
1
Лонжерон левый
7
181.30.110
1
Лонжерон правый
8
181.30.115
1
Стяжка
9
181.30.158
2
Накладка
10
181.30.159
2
Накладка
11
54.30.407А
2
Втулка большая
12
125.30.154А
2
Крюк
13
150.30.101-1
1
Брус передний
14
150.30.103-3
1
Кронштейн задний левый
15
150.30.104-3
1
Кронштейн задний правый
16
150.30.107-3А
3
Брус поперечный
17
150.30.108-1
2
Кронштейн
18
150.30.111-1А
1
Бугель левый
19
150.30.112
2
Кронштейн звена
20
150.30.114-1
2
Кронштейн упорный
21
150.30.118
6
Кронштейн поддерживающего ро-
лика
22
150.30.119-1А
1
Бугель правый
23
150.30.121-1
8
Шпилька
24
150.30.122
8
Гайка
25
150.30.158-1-06
2
Накладка
26
150.31.103А-01
2
Втулка
27
150.31.145
48
Болт
28
151.30.106-1
4
Болт
29
155.30.158
4
Шайба
30
180М.30.126-2*
4
Кронштейн каретки
или 150М.30.126
31
180М.30.126-2-01*
2
Кронштейн каретки
или 150М.30.126
__________________________________________________________________________________
* Под установку бульдозерного оборудования на раме 180М.30.001-2-01 вместо кронштейнов
позиции 30 и 31 устанавливаются 6 одинаковых кронштейнов каретки 150М.30.126.
6
2
7
Рисунок,
Количество на трактор
Обозначение
Наименование
позиция
Т-150-05-09-25-04
ХТЗ-181-30-04
2
32
4
Гайка М20х1,5-6Н.8.0112
ГОСТ 5927-70
33
20
Заклепка 20х55.01.10кп
ГОСТ 10299-80
34
56
Заклепка 20х60.01.10кп
ГОСТ 10299-80
35
70
Заклепка 20х70.01.10кп
ГОСТ 10299-80
36
6
Заклепка 20х80.01.10кп
ГОСТ 10299-80
37
52
Шайба 20 65Г 05
ГОСТ 6402-70
38
8
Шайба 27 65Г 05
ГОСТ 6402-70
8
Количество на
Рисунок,
Обозначение
сборочную единицу
Наименование
позиция
Т-150-05-09-25-04
ХТЗ-181-30-04
3
-
181.31.050-1
4 *
6 **

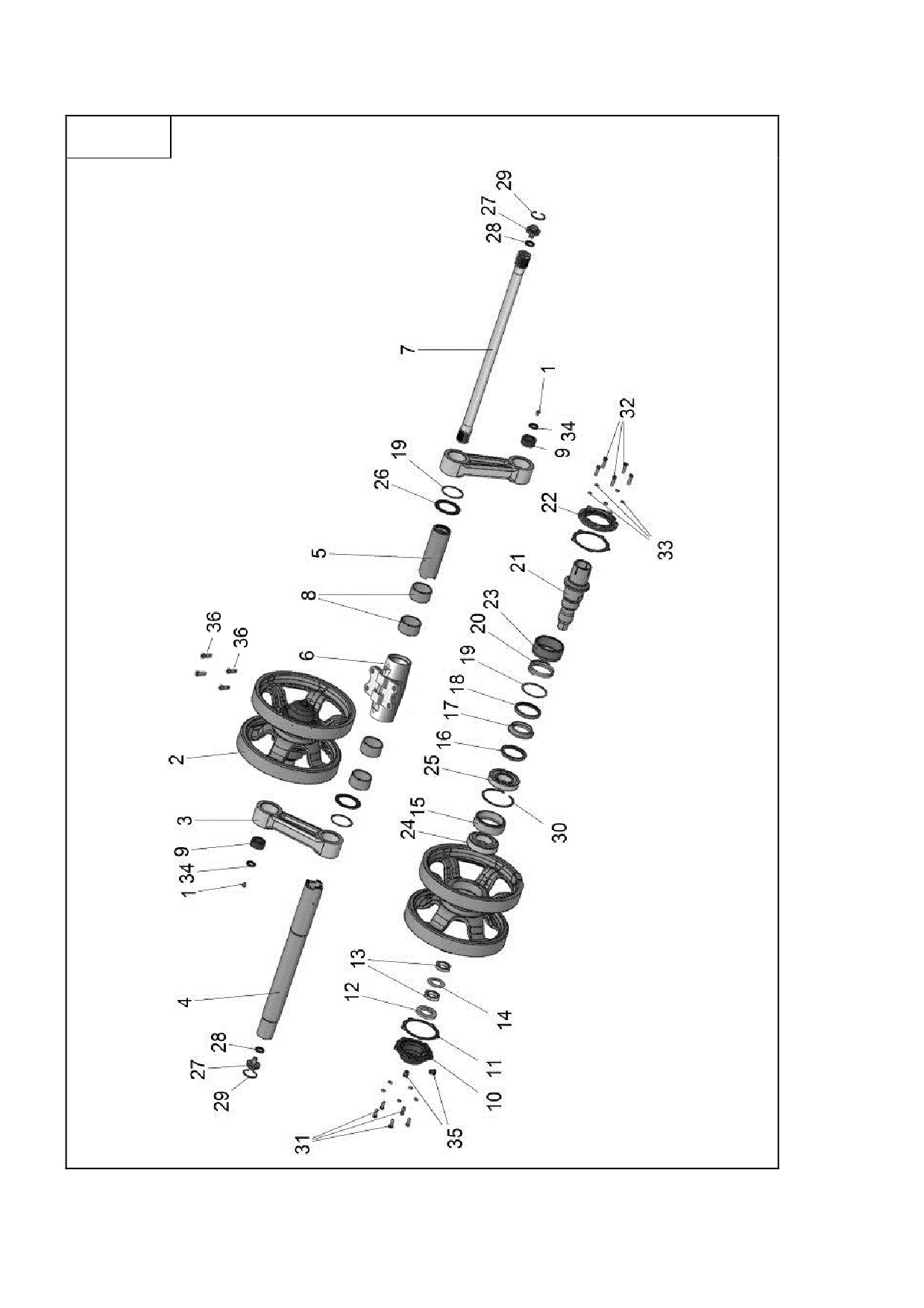

Каретка торсионно-балансирная
1
181.31.059-1
2
2
Болт с пробкой
2
181.31.027
2
2
Каток двойной
3
181.31.102
2
2
Рычаг
4
181.31.230
1
1
Цапфа большая
5
181.31.231
1
1
Цапфа малая
6
181.31.253-1
1
1
Опора
7
150М.31.170-1
1
1
Торсион
8
150М.31.103-7
4
4
Втулка
9
181.31.233
2
2
Стопор
10
77.32.104
1
1
Крышка
11
77.32.106А
1
1
Прокладка
12
85.32.113
1
1
Шайба упорная
13
150.32.176А
2
2
Гайка
14
54.32.456
1
1
Шайба
15
77.32.117
1
1
Втулка распорная
16
А11.00.107
1
1
Кольцо уплотнительное
17
А11.00108-01
1
1
Кольцо
18
А11.00.103-01
1
1
Кольцо
19
А11.00.104-01
3
3
Шайба
20
А11.00.105-01
1
1
Пружина
21
181.31.226
1
1
Ось катка
22
85.32.203
1
1
Корпус уплотнителя
23
150.32.152-1
1
1
Колпак уплотнителя
24
1
1
Подшипник 7311А ГОСТ 27365-87
25
1
1
Подшипник 7513К ГОСТ 333-79
26
181.31.236
2
2
Шайба
27
150М.31.149-4
2
2
Болт
28
2
2
Кольцо 045-053-46-2-2
ГОСТ 9833-73
29
2
2
Кольцо В52 ГОСТ 13943-86
30
1
1
Кольцо пружинное 2В120
ГОСТ 13941-86
__________________________________________________________________________________
* Входит в 150М.31.001-1, Подвеска.
** Входит в 180М.31.001-1, Подвеска.
9
3
10
Количество на
Рисунок,
Обозначение
сборочную единицу
Наименование
позиция
Т-150-05-09-25-04
ХТЗ-181-30-04
3
31
5
5
Болт М10-6g×25.88.35.019
ГОСТ 7796-70
32
5
5
Болт М10-6g×35.88.35.019
ГОСТ 7796-70
33
10
10
Шайба 10 65Г 05 ГОСТ 6402-70
34
2
2
Шайба 24.65Г 05 ГОСТ 6402-70
35
2
2
Пробка КГ 3/8"40.019
ТУ 23.1.506-91
36
150.31.145
24
24
Болт
11























///////////////////////////////////////
