Instrukcja Silnik Portos DELUX i DELUX-R

Instrukcja

Silnik Portos

DELUX i DELUX-R

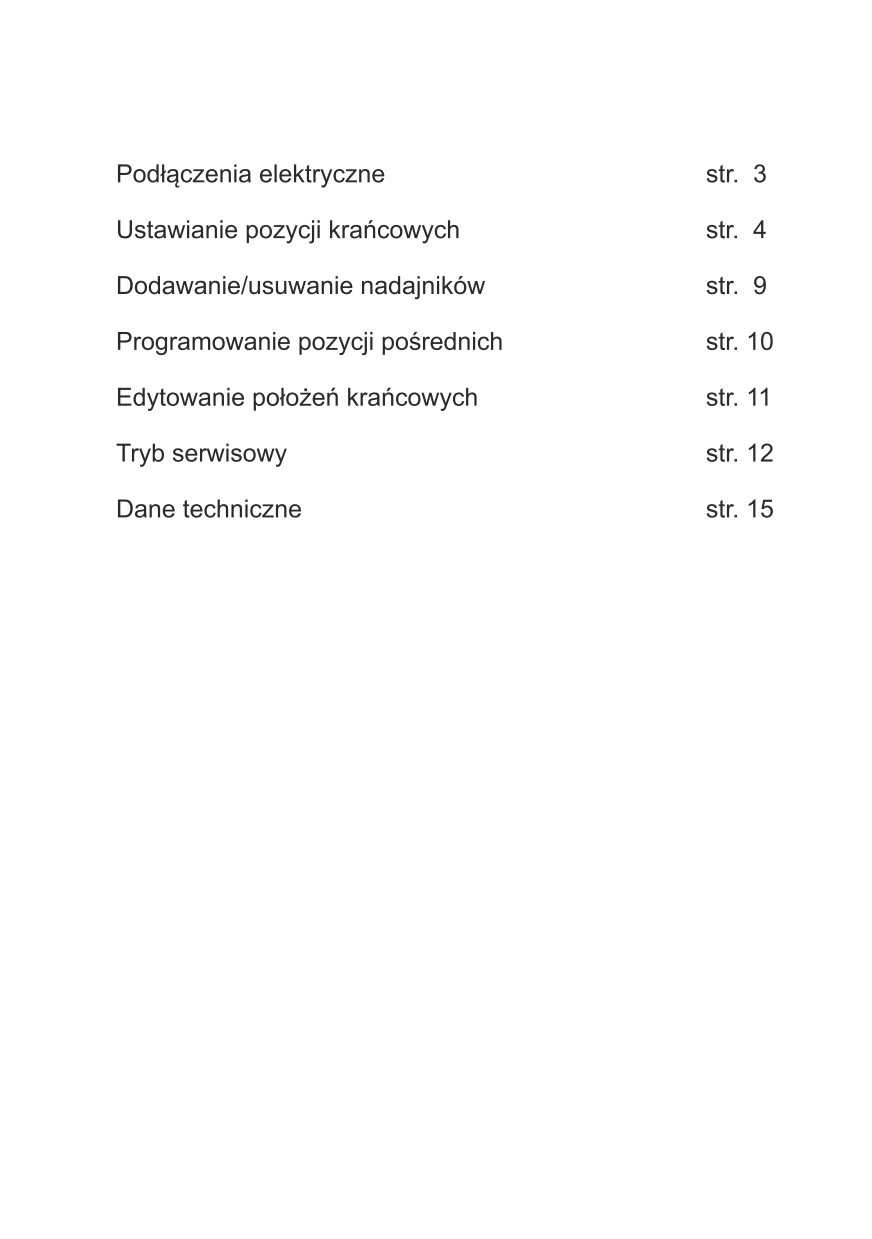

Spis treści

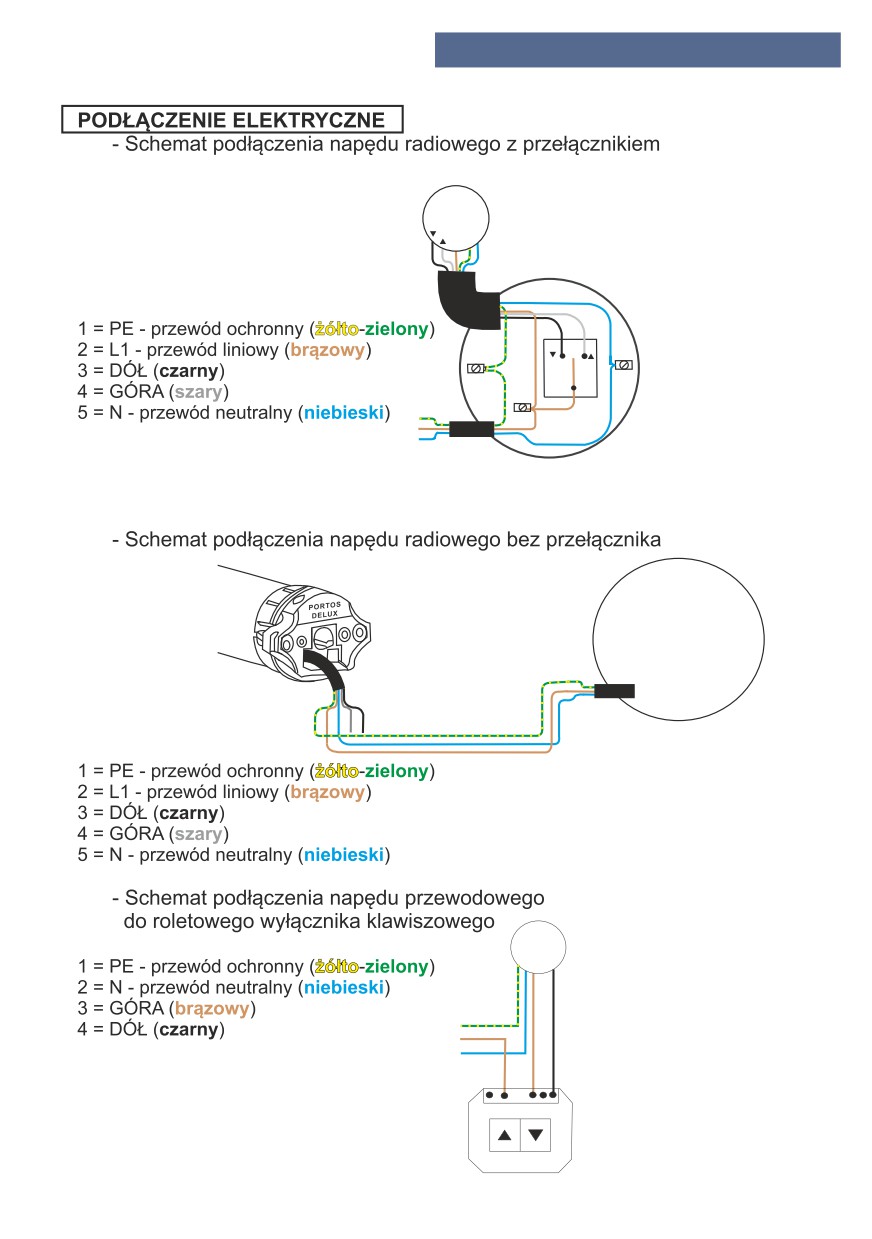

Podłączenie elektryczne

Silnik

LPE

Puszka

elektryczna

podtynkowa

Silnik

Góra

Dół

Ustawianie pozycji krańcowych

Ustawianie pozycji krańcowych w silnikach DELUX odbywa się na dwa sposoby:

a) za pomocą przewodu montażowego

b) za pomocą dowolnego nadajnika serii INTRONIC

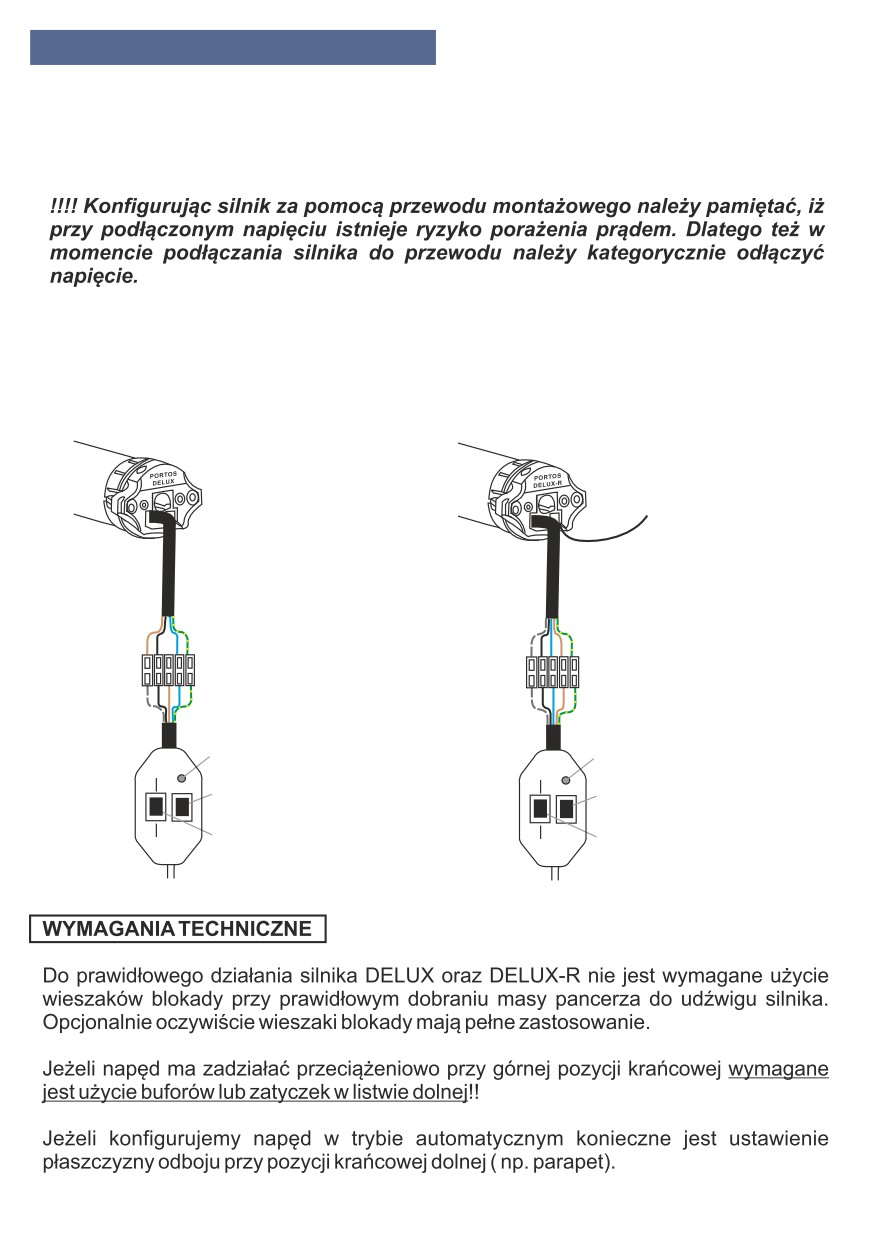

Przewód montażowy powinien być połączony

z silnikiem DELUX odpowiednimi kolorami.

z silnikiem DELUX-R odpowiednimi kolorami.

1 = GÓRA (szary)

2 = DÓŁ (czarny)

3 = N - przewód neutralny (niebieski)

4 = PE - przewód ochronny (żółto-zielony)

4 = L1 - przewód liniowy (brązowy)

5 = PE - przewód ochronny (żółto-zielony)

Dioda LED wskazuje czy urządzenie

jest podłączone do napięcia

Przycisk programowania E

Przyciski kierunkowe GÓRA - DÓŁ

PORTOS

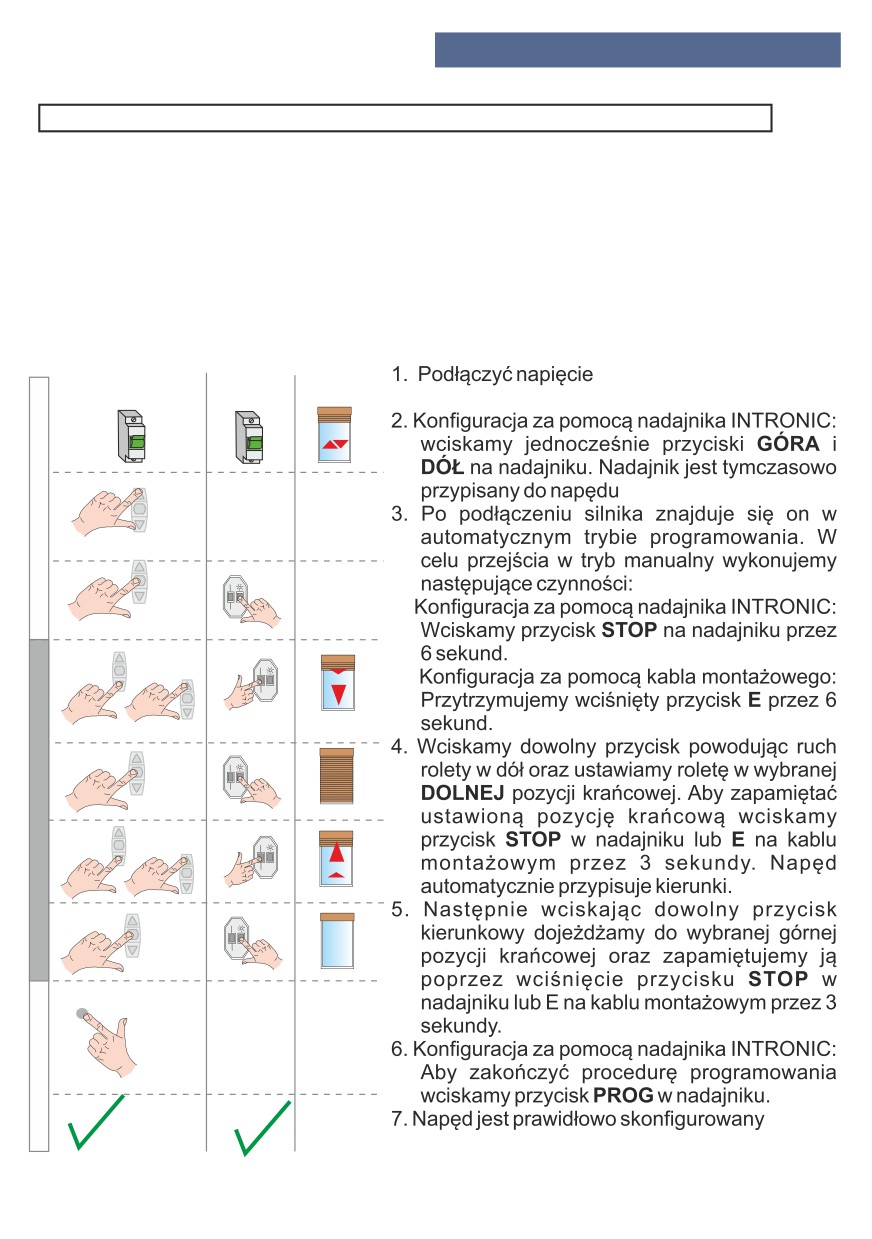

Ustawianie pozycji krańcowych

MOŻLIWOŚCI KONFIGURACJI POŁOŻEŃ KRAŃCOWYCH

Możliwości konfiguracji

DELUX

DELUX-R

położeń krańcowych

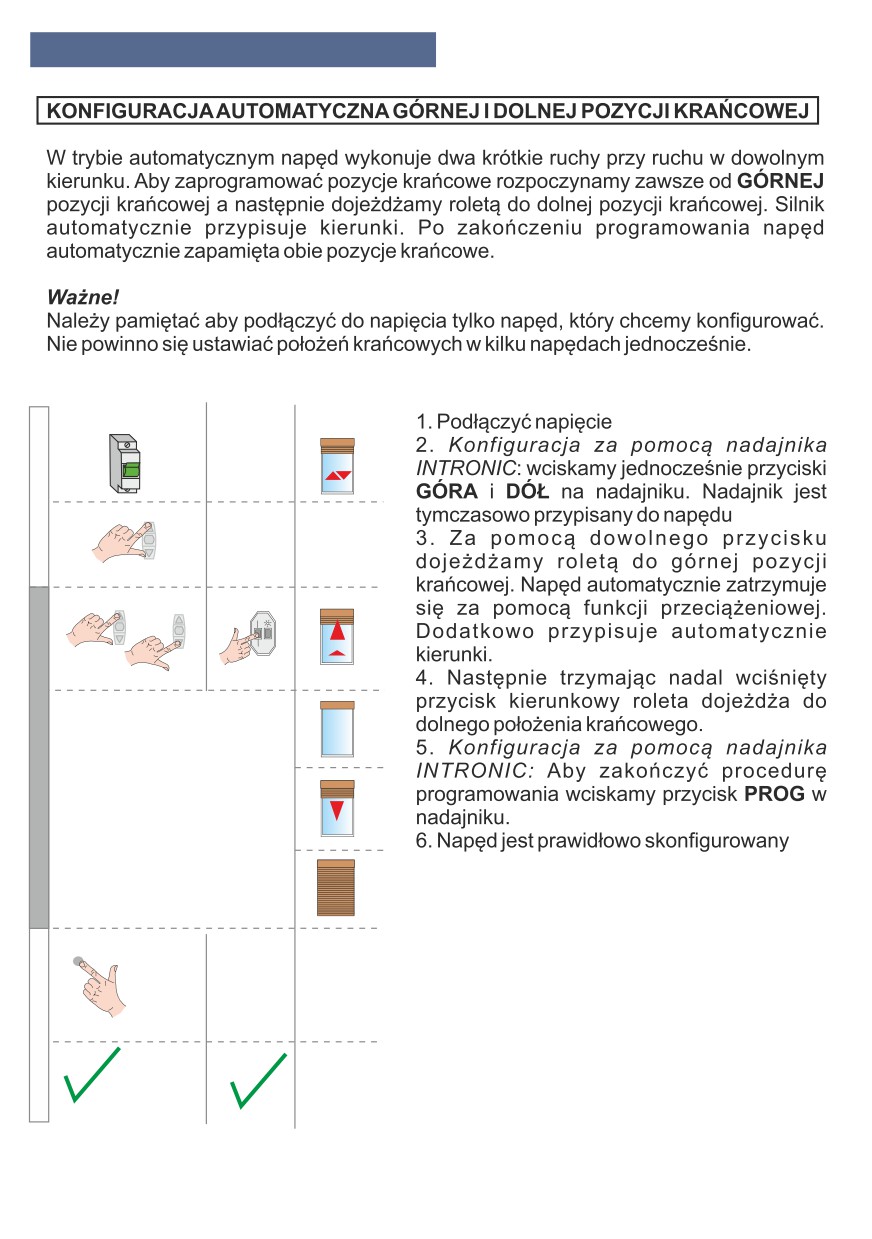

Konfiguracja automatyczna

górnej i dolnej pozycji krańcowej

Konfiguracja manualna

górnej i dolnej pozycji krańcowej

Konfiguracja manualna

dolnej pozycji krańcowej oraz

automatyczna konfiguracja

górnej pozycji krańcowej

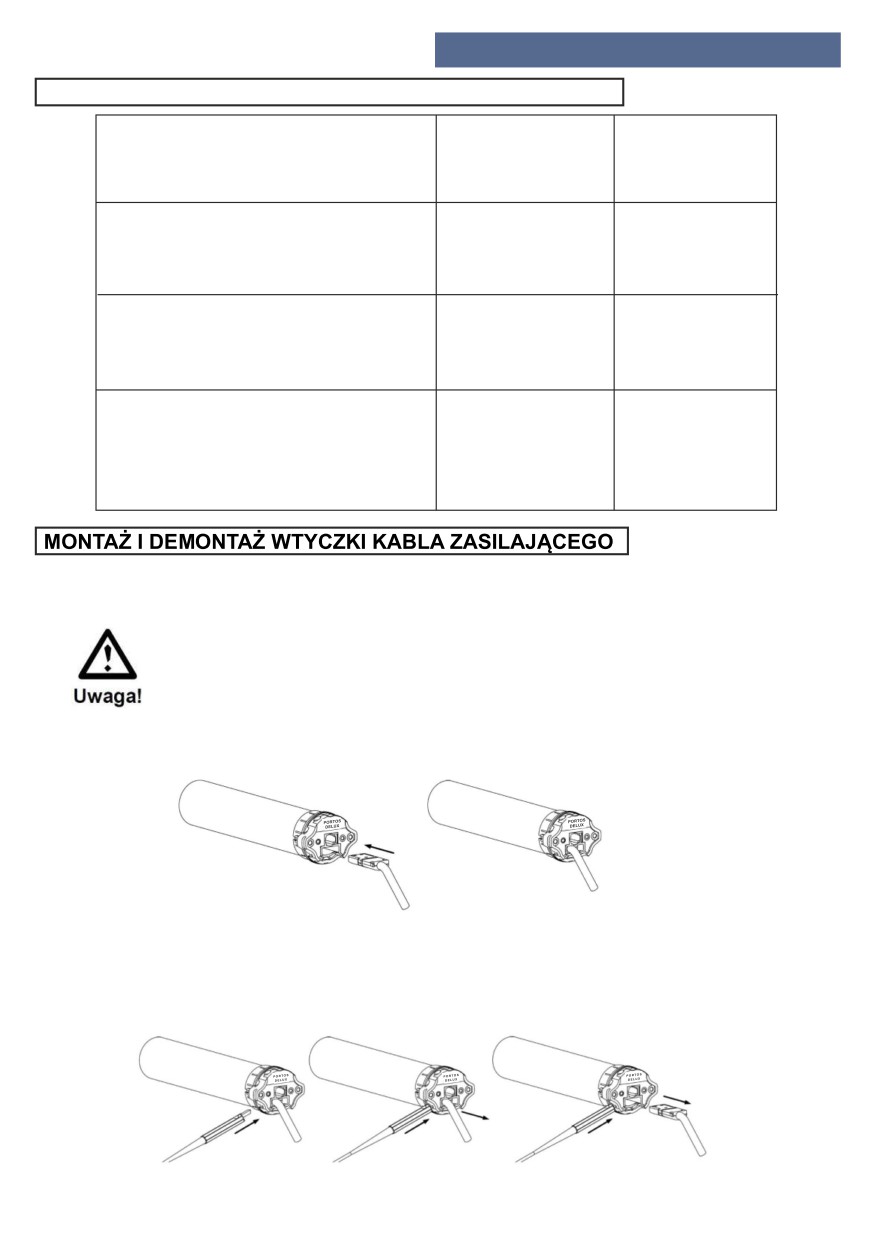

Jeszcze nie wszystkie typy siłowników są wyposażone w kabel zasilający z wtyczką.

W kilku typach siłowników kabel jest trwale połączony z siłownikiem.

Uwaga! Niebezpieczeństwo porażenia prądem!

Jeżeli wtyczka kabla nie znajduje się w gniazdku w siłowniku,

kabel nie może być pod napięciem.

Przy wkładaniu wtyczki do głowicy nie podawać napięcia do kabla zasilającego.

Wtyczkę należy wcisnąć do gniazda w głowicy, aż słyszalnie zaskoczy zatrzask.

Przed wyjęciem wtyczki z gniazda w siłowniku odłączyć kabel spod napięcia. Zwolnić zatrzask

wtyczki przez boczny otwór w głowicy. Można wykonać to, albo przy pomocy śrubokręta, albo

specjalnego narzędzia. Naciskając na zaczep zatrzasku, ciągnąć ostrożnie za kabel, aż wtyczka

wyjdzie z zatrzasku i będzie można wyjąć kabel.

Ustawianie pozycji krańcowych

Ruch

Pilot

Kabel

napędu

lub

STOP

PROG

1 sek.

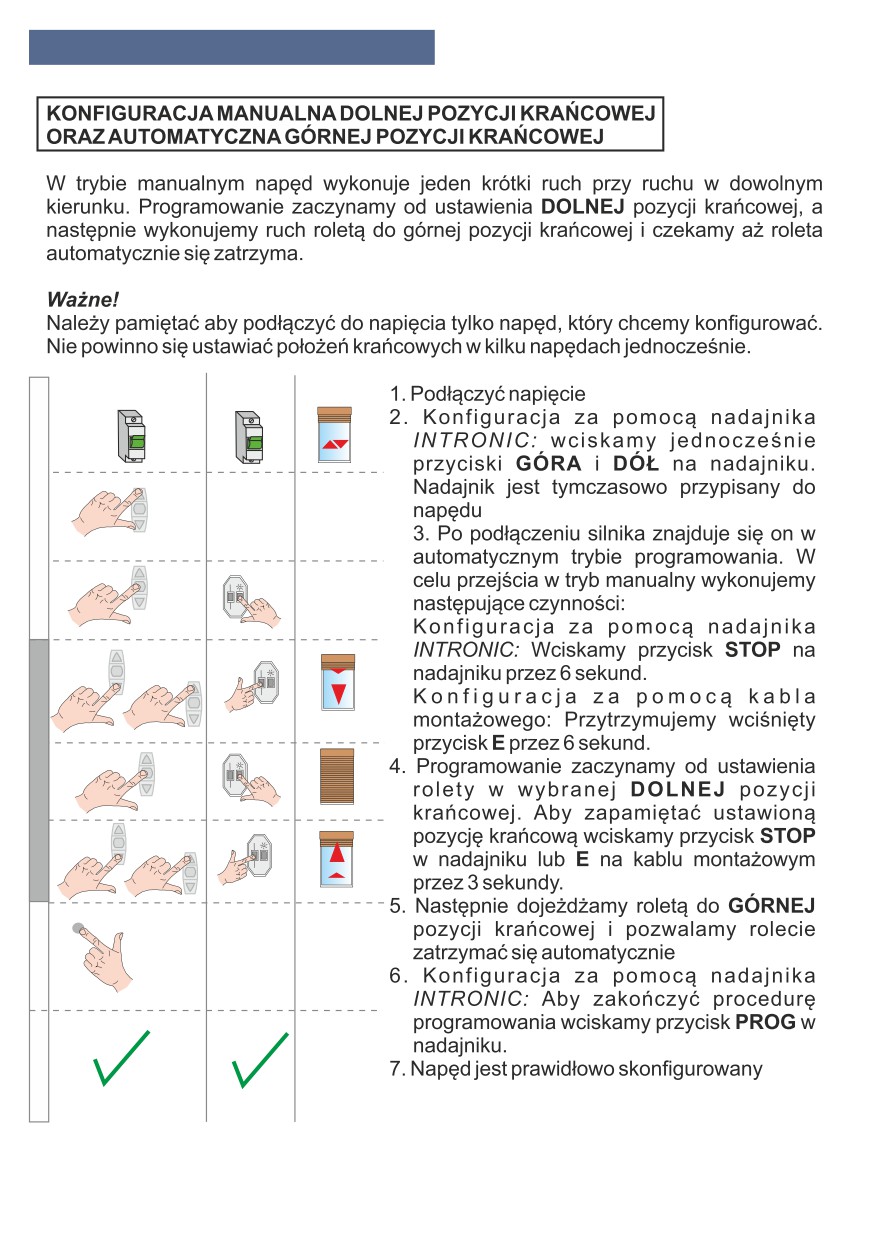

Ustawianie pozycji krańcowych

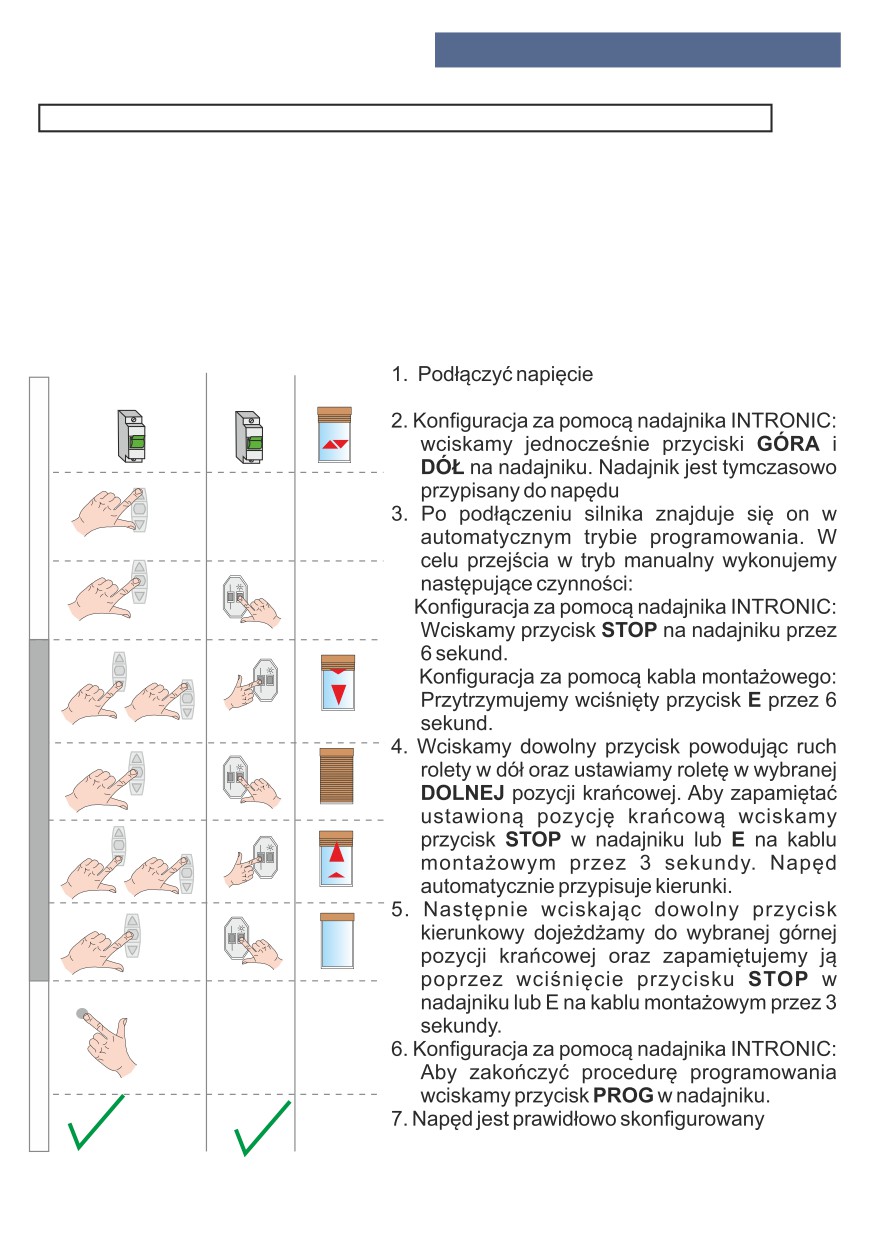

KONFIGURACJA MANUALNA GÓRNEJ I DOLNEJ POZYCJI KRAŃCOWEJ

W trybie manualnym napęd wykonuje jeden krótki ruch przy ruchu w dowolnym

kierunku. W tym trybie programowanie zaczynamy od zawsze od DOLNEJ pozycji

krańcowej a następnie dojeżdżamy roletą do górnej pozycji krańcowej w celu

przypisania kierunków obrotu silnika.

Ważne!

Należy pamiętać aby podłączyć do napięcia tylko napęd, który chcemy konfigurować.

Nie powinno się ustawiać położeń krańcowych w kilku napędach jednocześnie.

Ruch

Pilot

Kabel

napędu

6 sek.

lub

STOP

3 sek.

lub

STOP

3 sek.

Prog

1 sek.

Ustawianie pozycji krańcowych

Pilot

Kabel

6 sek.

lub

STOP

3 sek.

lub

STOP

Prog

1 sek.

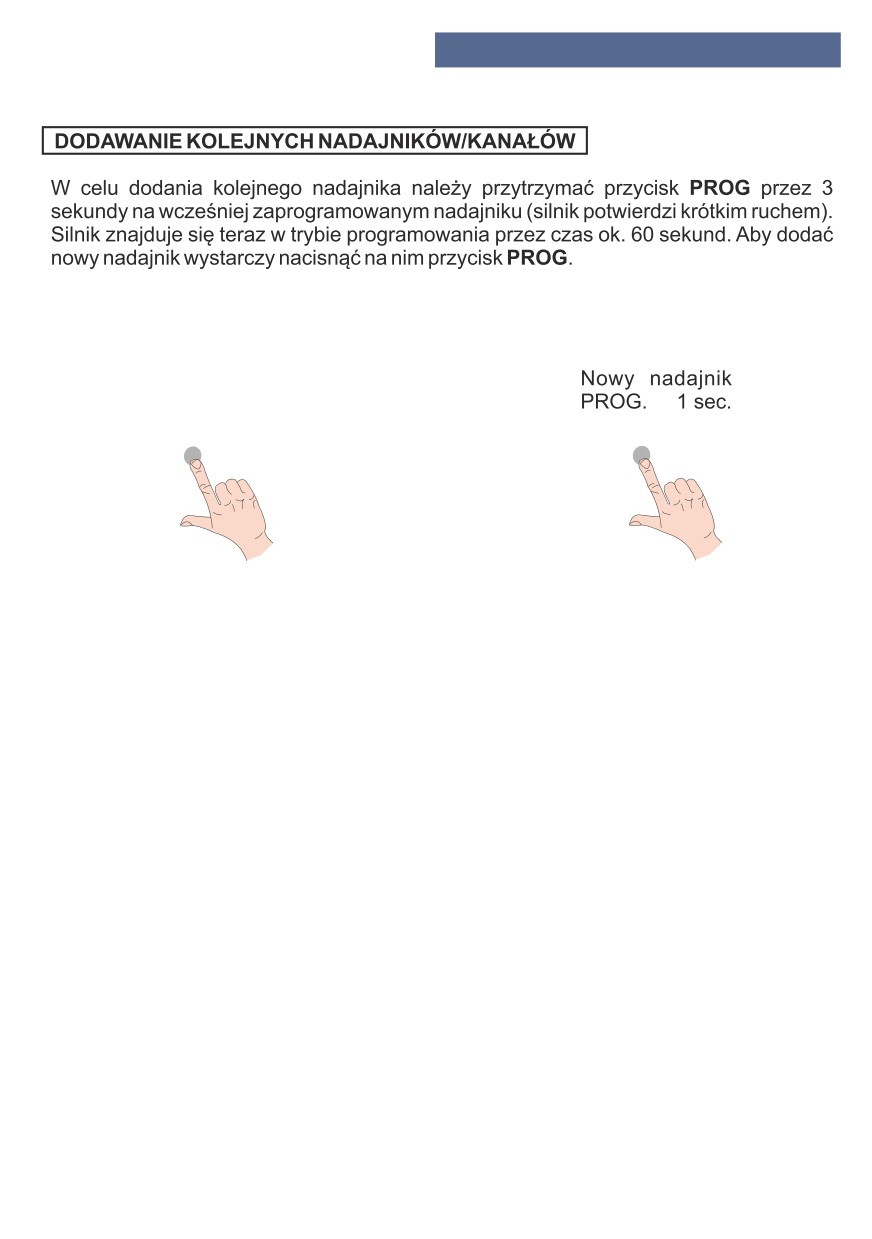

Dodawanie/usuwanie nadajników

Zaprogramowany nadajnik

PROG.

3 sec.

Programowanie pozycji pośrednich

Silnik DELUX-R posiada możliwość ustawienia 2 pozycji zatrzymania rolety między

górną a dolną pozycją krańcową - pozycji pośredniej oraz tzw. pozycji „wentylacji".

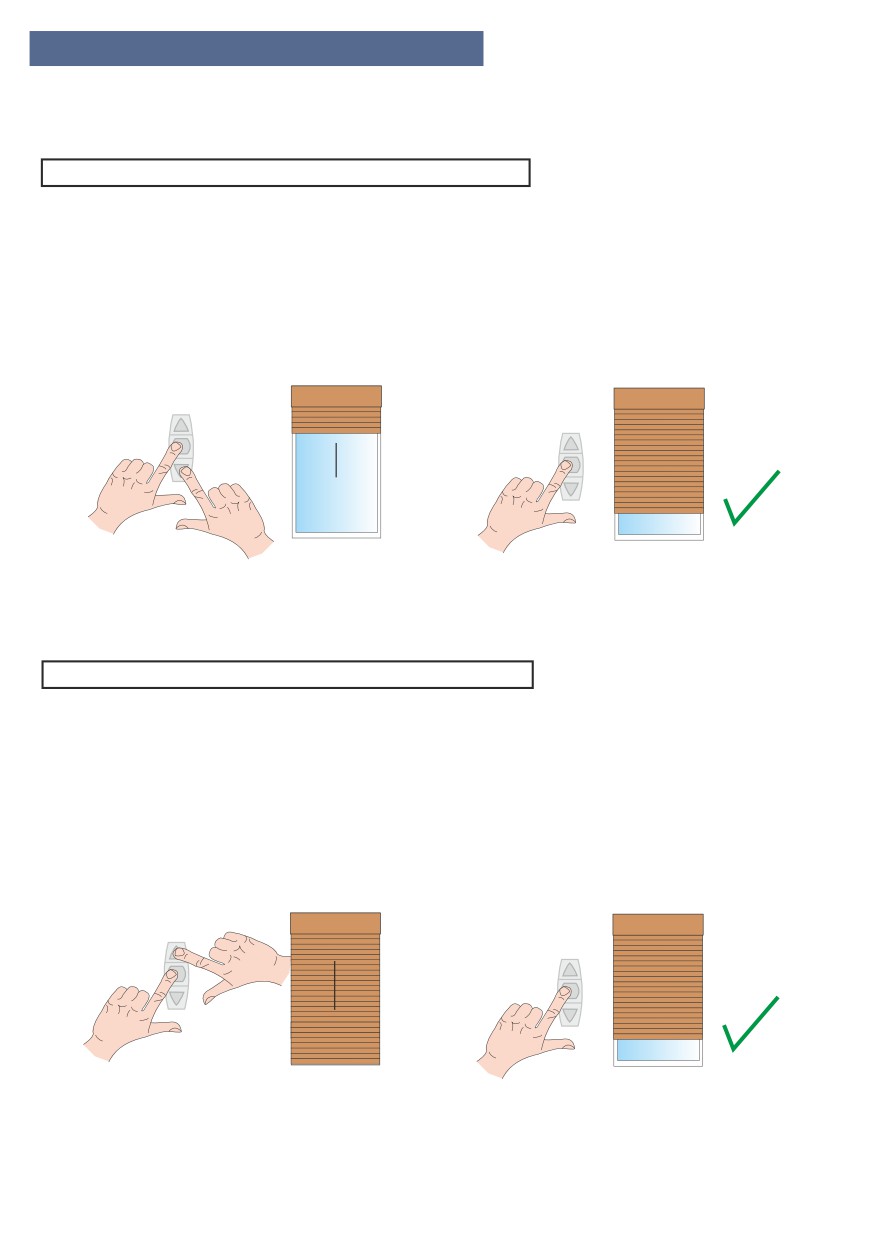

USTAWIANIE POZYCJI POŚREDNIEJ - DELUX-R

Pozycję pośrednią ustawiamy po uprzednim dojechaniu roletą do górnej pozycji

krańcowej. Jednocześnie wciskamy przyciski DÓŁ oraz STOP, oraz czekamy do

momentu aż roleta zacznie się opuszczać. Aby ustawić daną pozycję pośrednią

wystarczy puścić przycisk DÓŁ w dowolnie wybranej pozycji. Roleta zatrzyma się w

danym miejscu zapamiętując pozycję pośrednią.

Aby spowodować ruch rolety do pozycji pośredniej należy nacisnąć dwukrotnie

przycisk DÓŁ.

Przytrzymujemy

Puszczamy przycisk DÓŁ

jednocześnie przyciski

aby zatrzymać roletę

DÓŁ oraz STOP

w wybranej pozycji

USTAWIANIE POZYCJI WENTYLACJI - DELUX-R

Pozycję wentylacji ustawiamy po uprzednim dojechaniu roletą do dolnej pozycji

krańcowej. Jednocześnie wciskamy przyciski GÓRA oraz STOP, oraz czekamy do

momentu aż roleta zacznie się podnosić. Aby ustawić pozycję wentylacji wystarczy

puścić przycisk GÓRA w dowolnie wybranej pozycji. Roleta zatrzyma się w danym

miejscu zapamiętując pozycję wentylacji.

Aby spowodować ruch rolety do pozycji wentylacji należy nacisnąć dwukrotnie

przycisk GÓRA.

Przytrzymujemy

Puszczamy przycisk GÓRA

jednocześnie przyciski

aby zatrzymać roletę

GÓRA oraz STOP

w wybranej pozycji

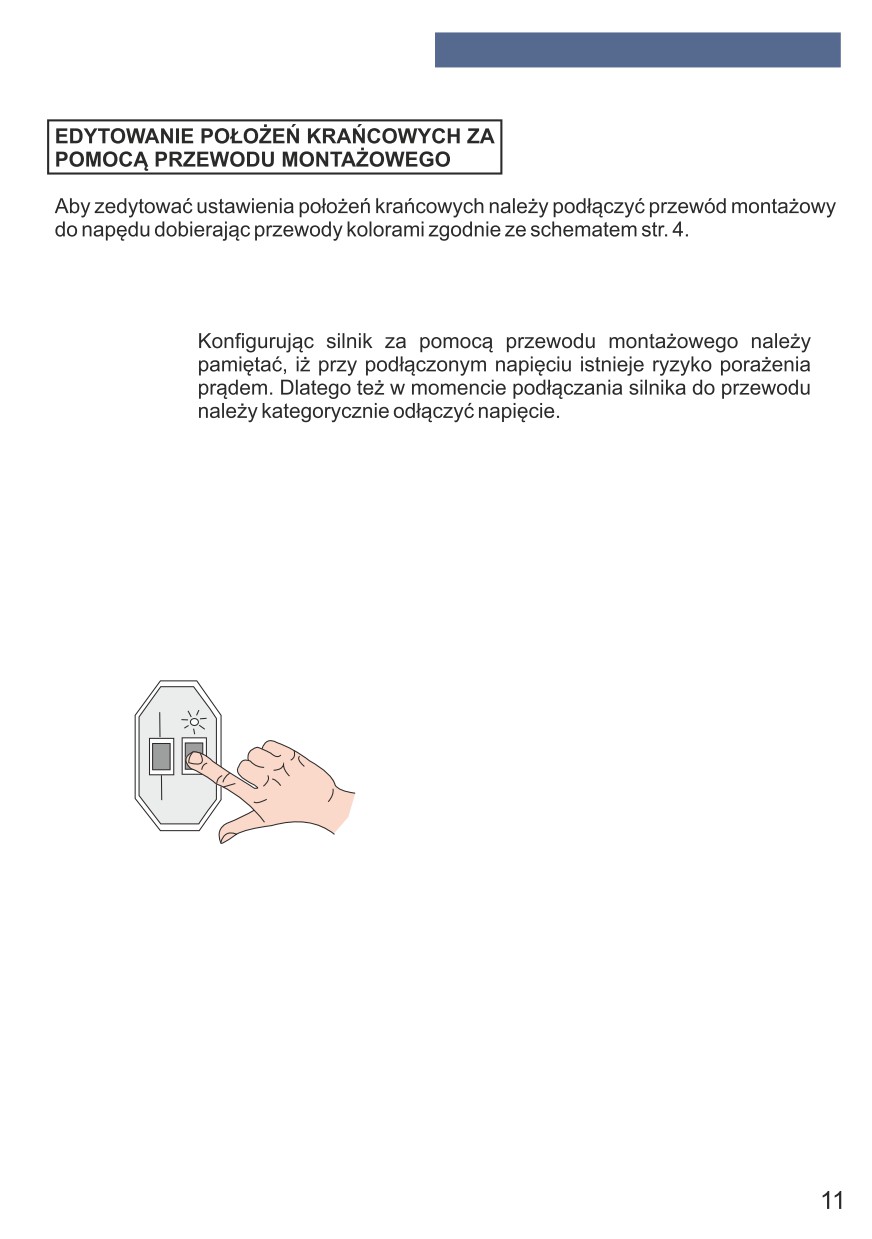

Edytowanie położeń krańcowych

Uwaga!

Za pomocą przewodu montażowego możemy zmodyfikować istniejące pozycje

krańcowe. Aby przejść do ustawienia pozycji krańcowych w trybie automatycznym

wciskamy przycisk E na 1 sekundę (str. 6).

Aby modyfikować istniejące pozycje pozycje krańcowe w trybie manualnym

wciskamy przycisk E na 6 sekund i dalej postępujemy zgodnie z instrukcją (str. 8).

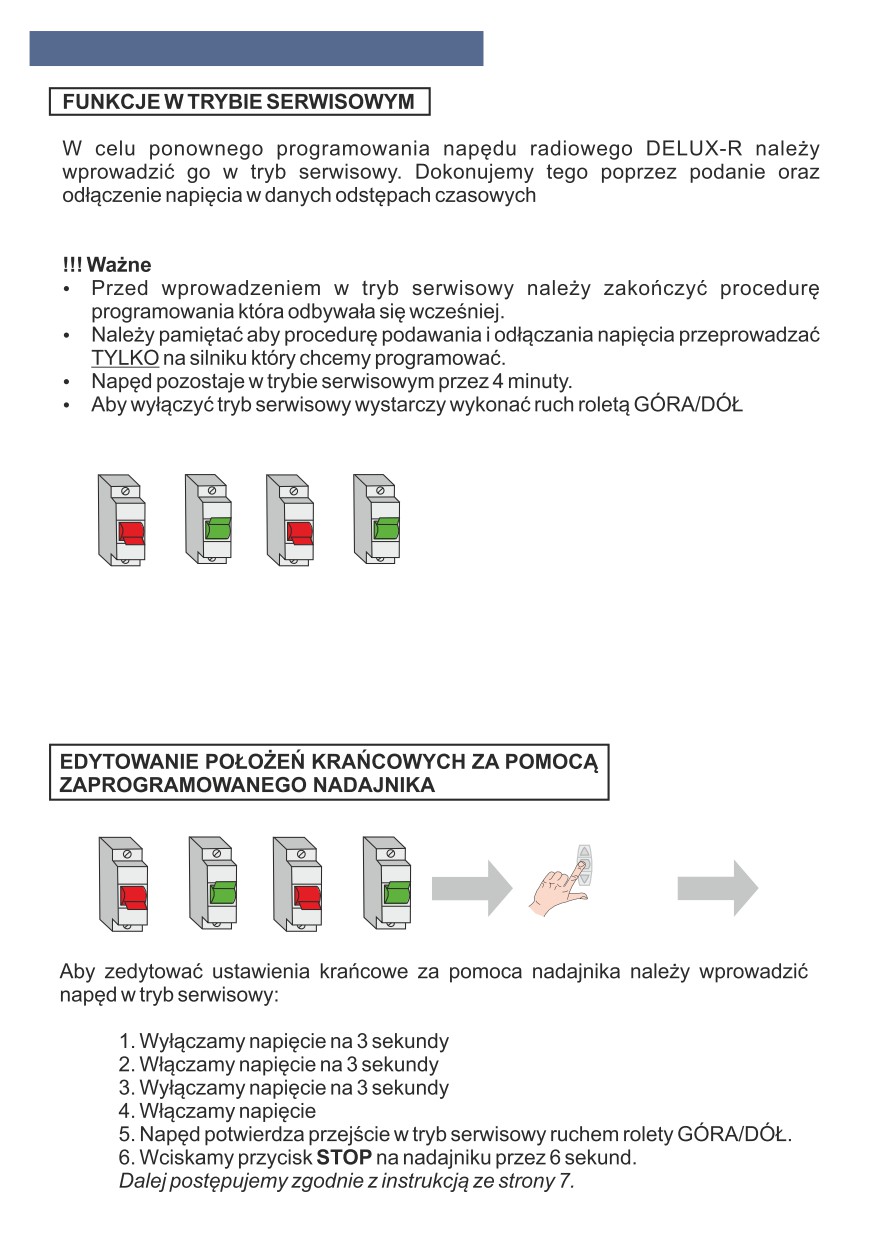

Tryb serwisowy - DELUX-R

3 sek.

OFF

Aby wprowadzić napęd w tryb serwisowy należy wykonać następujące czynności:

1. Wyłączamy napięcie na 3 sekundy

2. Włączamy napięcie na 3 sekundy

3. Wyłączamy napięcie na 3 sekundy

4. Włączamy napięcie

5. Napęd potwierdza przejście w tryb serwisowy ruchem rolety GÓRA/DÓŁ.

3 sek.

STOP

6 sek.

OFF

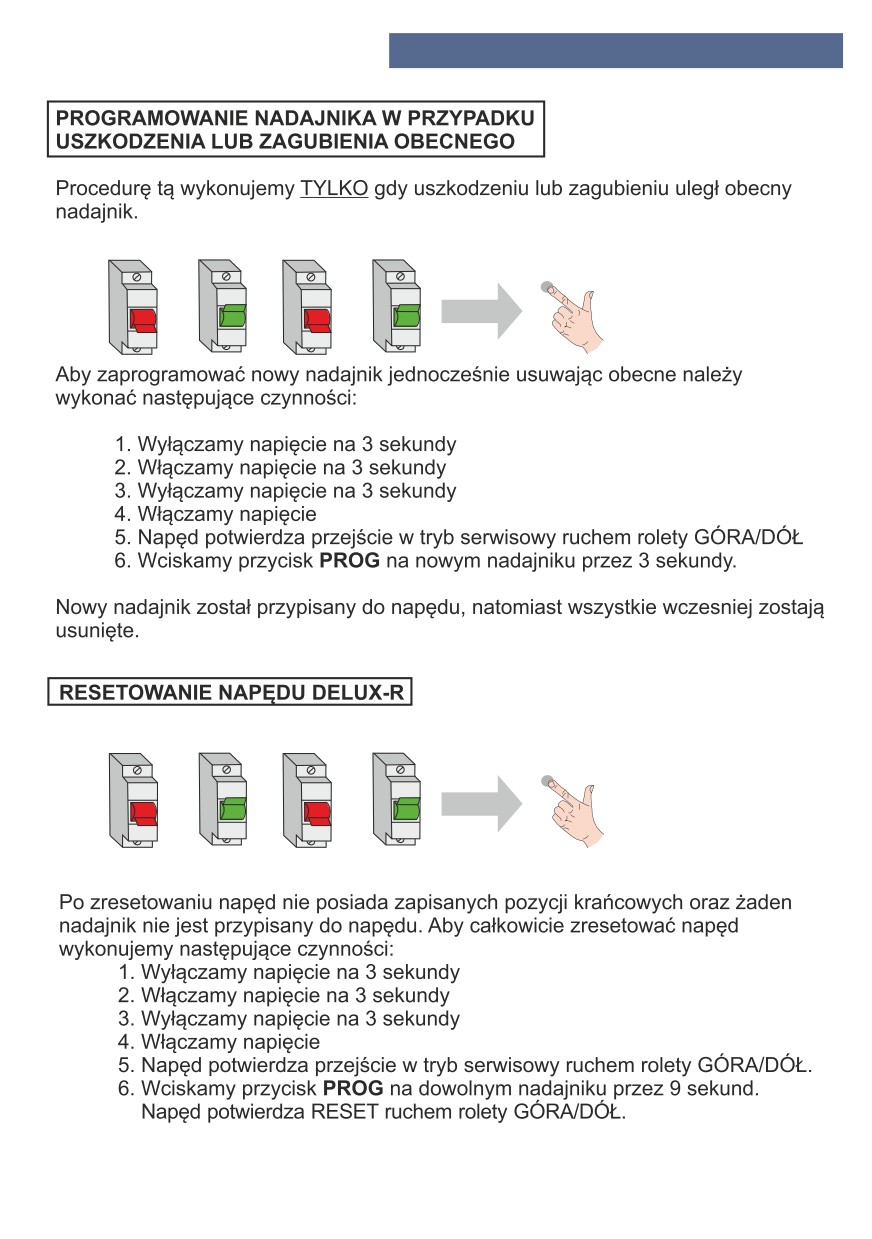

Tryb serwisowy - DELUX-R

3 sek.

Prog

3 sek.

OFF

3 sek.

Prog

9 sek.

OFF

W przypadku braku potwierdzenia GÓRA/DÓŁ procedurę doprowadzić do końca

(kończąc przyciśnięciem przycisku PROG). Powtórnie przeprowadzić RESET.

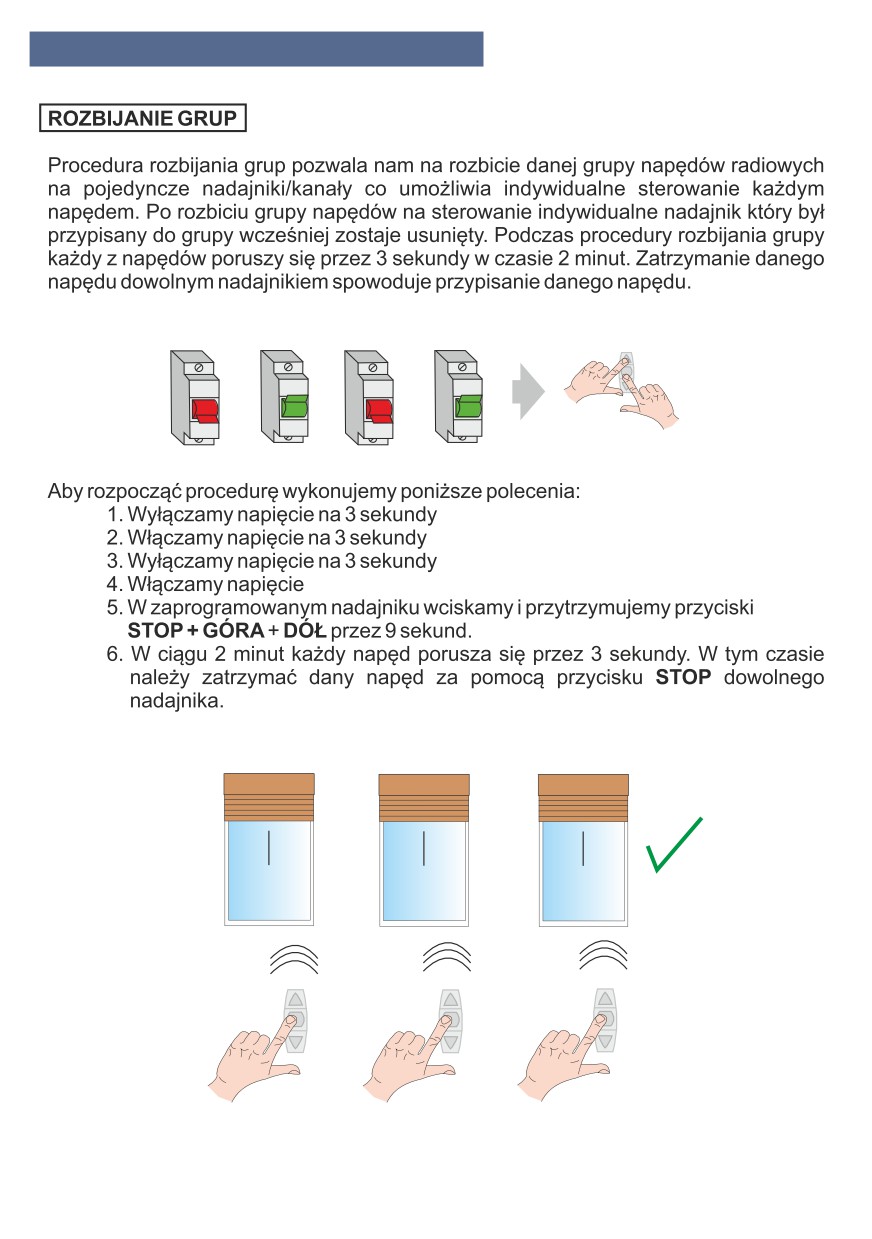

Tryb serwisowy - DELUX-R

3 sek.

OFF

Napęd 1

Napęd 2

Napęd 3

3 sek.

Nadajnik

Dane techniczne

Nominalny

Nominalna

Symbol

Natężenie

Moc

moment obrotowy

prędkość

DELUX 40/6

6 Nm

15 obr/min

0.45 A

105 W

DELUX 40/6 R

6 Nm

15 obr/min

0.45 A

105 W

DELUX 60/7

7 Nm

17 obr/min

0.41 A

95 W

DELUX 60/7 R

7 Nm

17 obr/min

0.41 A

95 W

DELUX 60/10

10 Nm

17 obr/min

0.45 A

105 W

DELUX 60/10 R

10 Nm

17 obr/min

0.45 A

105 W

DELUX 60/15

15 Nm

17 obr/min

0.66 A

152 W

DELUX 60/15 R

15 Nm

17 obr/min

0.66 A

152 W

DELUX 60/20

20 Nm

17 obr/min

0.75 A

172 W

DELUX 60/20 R

20 Nm

17 obr/min

0.75 A

172 W

DELUX 60/30

30 Nm

17 obr/min

0.95 A

220 W

DELUX 60/30 R

30 Nm

17 obr/min

0.95 A

220 W

UWAGA - W przypadku montażu silników radiowych z elektronicznym bądź też mechanicznym układem

krańcowym wymagana jest instalacja zgodna z obecnymi normami w której wartość napięcia wynosi 230V 50 Hz.

W przypadku odchyleń od tych wartości zalecamy użycie elementów ochrony przepięciowej.

Usterka

Przyczyna

Sposób usunięcia

Siłownik nie działa

Brak napięcia

Sprawdzić podłączenie

elektryczne

Zadziałał wyłącznik termiczny

Odczekać 5 do 20 minut

Siłownik przy pierwszym

Nieprawidłowe podłączenie

Sprawdzić podłączenie

uruchomieniu nie wykonuje

elektryczne

krótkiego ruchu

Siłownik ma już ustawione

Przywrócić ustawienia

punkty krańcowe

fabryczne

Odwrotne przyporządkowanie

Punkty krańcowe ustawione w

Ustawić ponownie punkty

kierunku ruchu

odwrotnej kolejności

krańcowe

Siłownik zatrzymał się sam

Zadziałał mechanizm

Usunąć przeszkodę, sprawdzić

przy opuszczaniu osłony oraz

rozpoznawania przeszkód

drogę ruchu osłony, sprawdzić

czy na obsadce umieszczonej

wykonał ruch cofnięcia

wewnątrz rury nawojowej jest

co najmniej 5mm luzu

Siłownik zatrzymał się sam

Zadziałała ochrona

Usunąć przeszkodę, sprawdzić

przy podnoszeniu osłony

przeciążeniowa

drogę ruchu osłony,

ewentualnie wymienić

siłownik na silniejszy

PORTOS TR7

spółka z ograniczoną odpowiedzialnością s. k.

Ver.11.9.18

///////////////////////////////////////
