ОДНОГОЛОВОЧНЫЕ И ДВУГОЛОВОЧНЫЕ ПРОМЫШЛЕННЫЕ ВЫШИВАЛЬНЫЕ МАШИНЫ RiCOMA СЕРИЯ МТ (МОДЕЛИ: МТ-1201, МТ-1501, МТ-1202, МТ-1502). РУКОВОДСТВО

ОДНОГОЛОВОЧНЫЕ И ДВУГОЛОВОЧНЫЕ

ПРОМЫШЛЕННЫЕ

ВЫШИВАЛЬНЫЕ МАШИНЫ RiCOMA

СЕРИЯ МТ

(МОДЕЛИ: МТ-1201, МТ-1501, МТ-1202, МТ-1502)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1.3 Рабочая среда

Хорошая вентиляция, здоровая окружающая среда, меньше пыли;

Температура рабочего пространства: 5-40 ° С;

Относительная влажность рабочего пространства: 30% - 90% без конденсации.

1.4 Система питания и заземления

Электрическая система управления может использовать следующую мощность:

Однофазный AC100-220V / 50-60HZ. В зависимости от конфигурации машины

потребляемая мощность составляет от 0,1 до 0,4 кВт. Во избежание поражения

электрическим оборудованием или поражения электрическим током из-за утечки тока,

перегрузки по току или изоляции и других причин, пожалуйста, заземлите

электрическую систему управления. Сопротивление заземления должно быть менее

100 Ом, длина провода должна быть в пределах 20 м, а поперечное сечение провода

должно быть больше 1,0 мм2.

1.5 Панель управления и функция клавиш

1.5-1

Основные функции. Введение

Клавиша ручной обрезки: Вы можете выполнить ручную обрезку нити в рабочем

состоянии и состоянии подготовки.

Ключ начала основного вала: нажмите ключ, и главный вал вернется на 100 градусов.

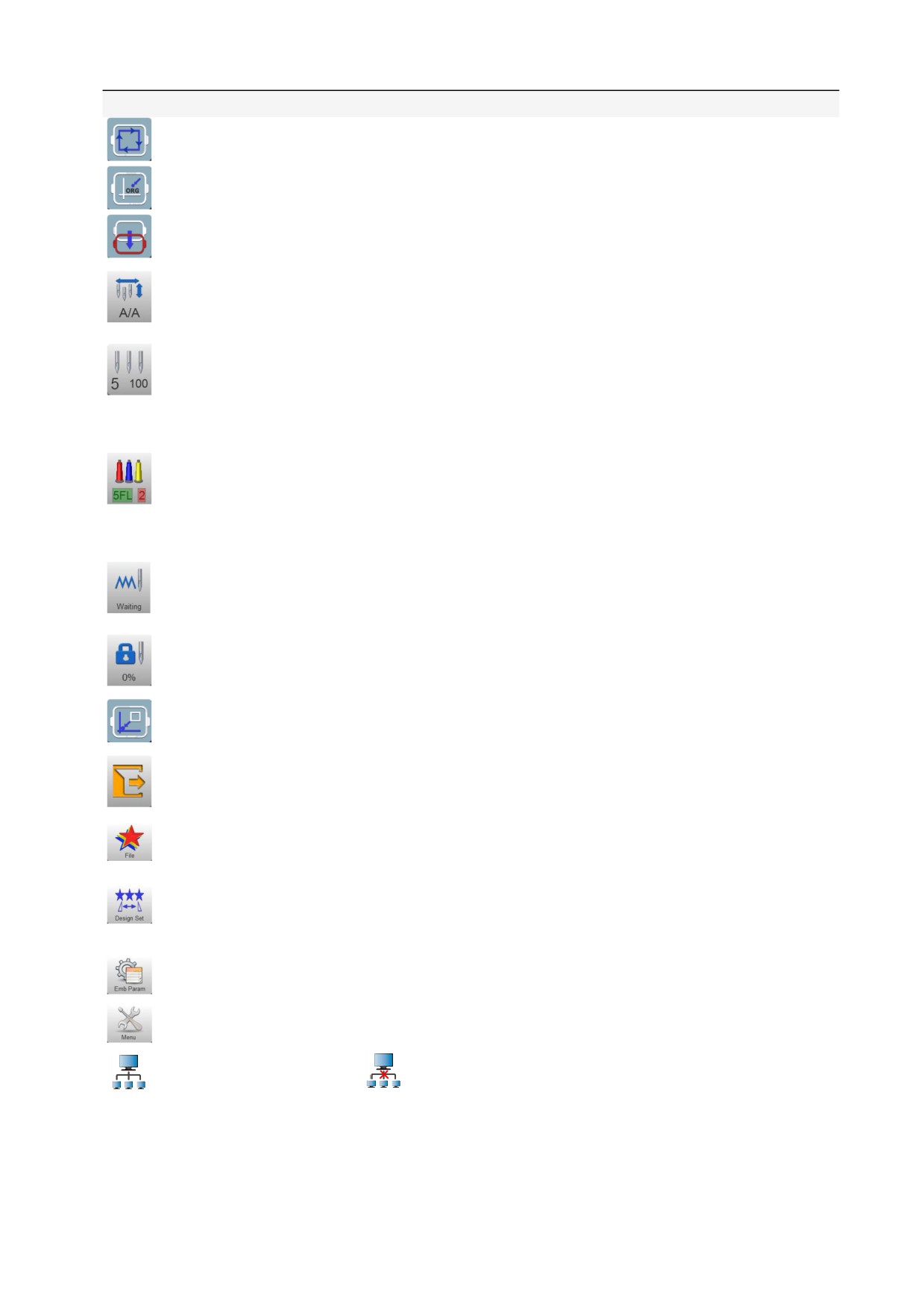

1.5-2 Иконки Описание сенсорных клавиш

Клавиша скорости рамки: используется для выбора скорости движения пялец от

быстрой до медленной.

Клавиши со стрелками: перемещение пялец в рабочее состояние и

состояние подготовки.

Клавиша скорости главной оси: - клавиша для замедления и + клавиша для

ускорения.

2

Установите начальную точку и дизайн и изменяет статус подготовки на рабочий статус.

Ключ исходной точки.

Клавиша смещения.

Клавиша режима смены цвета (автоматическая смена цвета, полуавтоматич. и ручная)

Клавиша ручного изменения цвета, слева отображается текущее положение иглы, а

справа отображается степень главной оси

Клавиша выбора цвета, слева отображается текущая цветная игла и дополнительные

настройки, а справа отображается следующая игла и дополнительные настройки.

Клавиша режима вышивки

Клавиша статуса вышивки

Возврат к точке остановки.

Клавиша возврата

Выбор и ввод дизайна

Установите параметры, связанные с дизайном, и им можно управлять только в

состоянии подготовки к вышивке.

Настройки параметров вышивания, т.е. Emb Param.

Настройка параметров машины, т. е. Меню.

Сеть подключена

Сеть не подключена

AX/AY: Отобразите относительные исходные координаты дизайна вышивки.

PX/PY: Показать абсолютные исходные координаты дизайна вышивки.

3

Часть 2 Операция ввода дизайна вышивки

Интерфейс управления дизайном вышивки предназначен для ввода дизайнов вышивки

с USB-накопителя в память. Он может работать как в состоянии подготовки к вышивке,

так и в рабочем состоянии.

Система поддерживает чтение файлов с дизайном вышивки Tajima DST и Barudan

DSB. Перед прочтением дизайна вышивки вставьте USB-устройство в интерфейс USB.

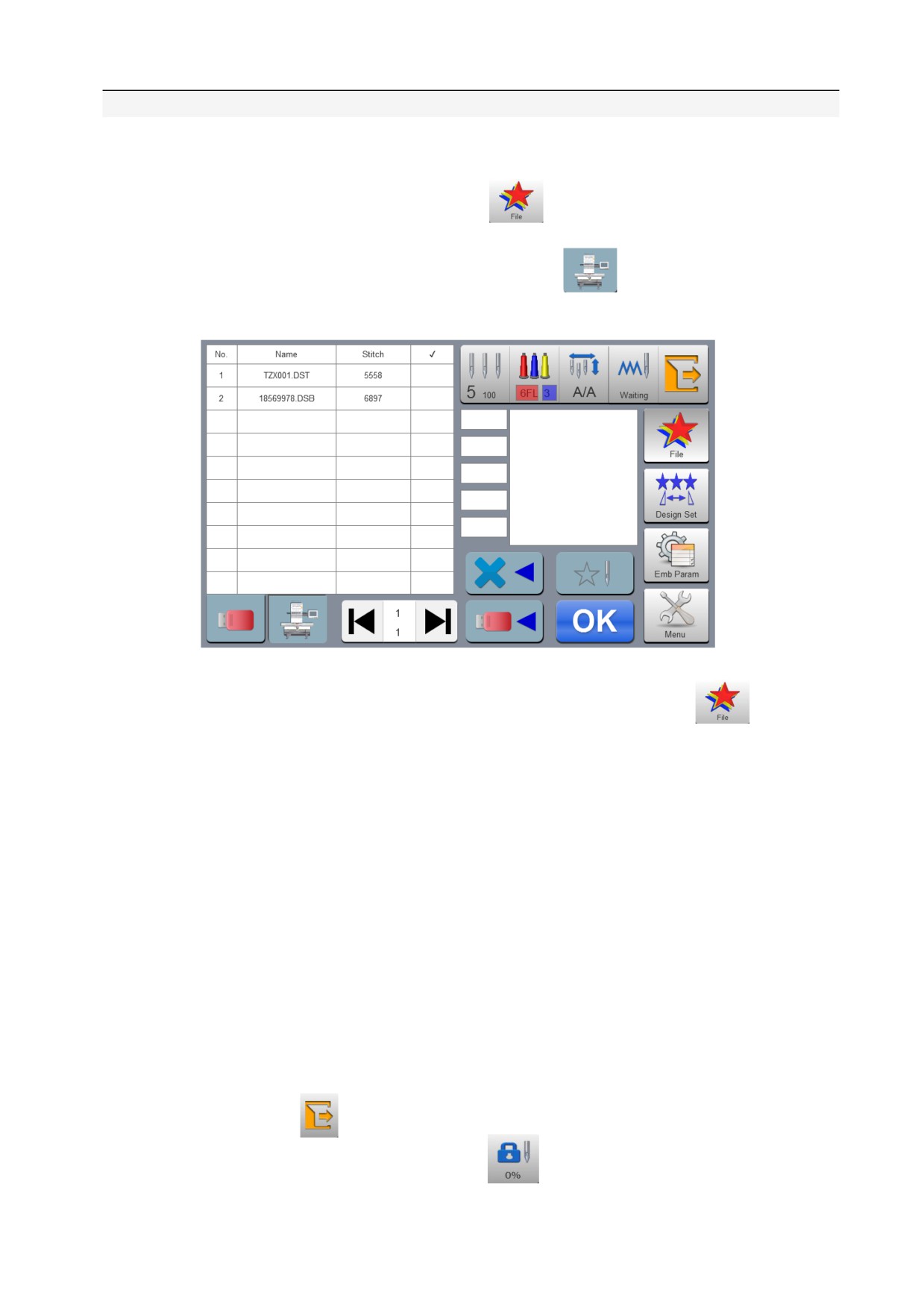

2.1 Введите USB-накопитель в память

войти в интерфейс управления дизайном вышивки.

После вставки USB-накопителя нажмите

Он прочитает содержимое на USB-накопителе, как

показано на следующем рисунке 1.

Figure 1

Выберите дизайн вышивки для ввода. Доступна мульти-опция (для которой требуется

поддержка программного обеспечения). Номер дизайна (ST), номер изменения цвета (CO),

размер (+ X, -X, + Y, -Y) и другая связанная с этим информация и миниатюра отображаются

на правая сторона. Нажмите

для сохранения в память машины. Текстовое поле с

надписью «Загрузка» появляется автоматически. После того, как ввод завершен, он

автоматически возвращается к интерфейсу управления проектированием и может

продолжить выполнение операции ввода.

Как только он входит в подкаталог операции ввода, нажмите клавишу,

чтобы

вернуться к предыдущему интерфейсу.

5

Нажмите

для входа в главный интерфейс

2.2 Удалить дизайны в Управлении дизайном вышивки

В интерфейсе операции управления дизайном вышивки щелкните дизайн вышивки,

чтобы удалить его. Нажмите клавишу

, чтобы удалить дизайн.

6

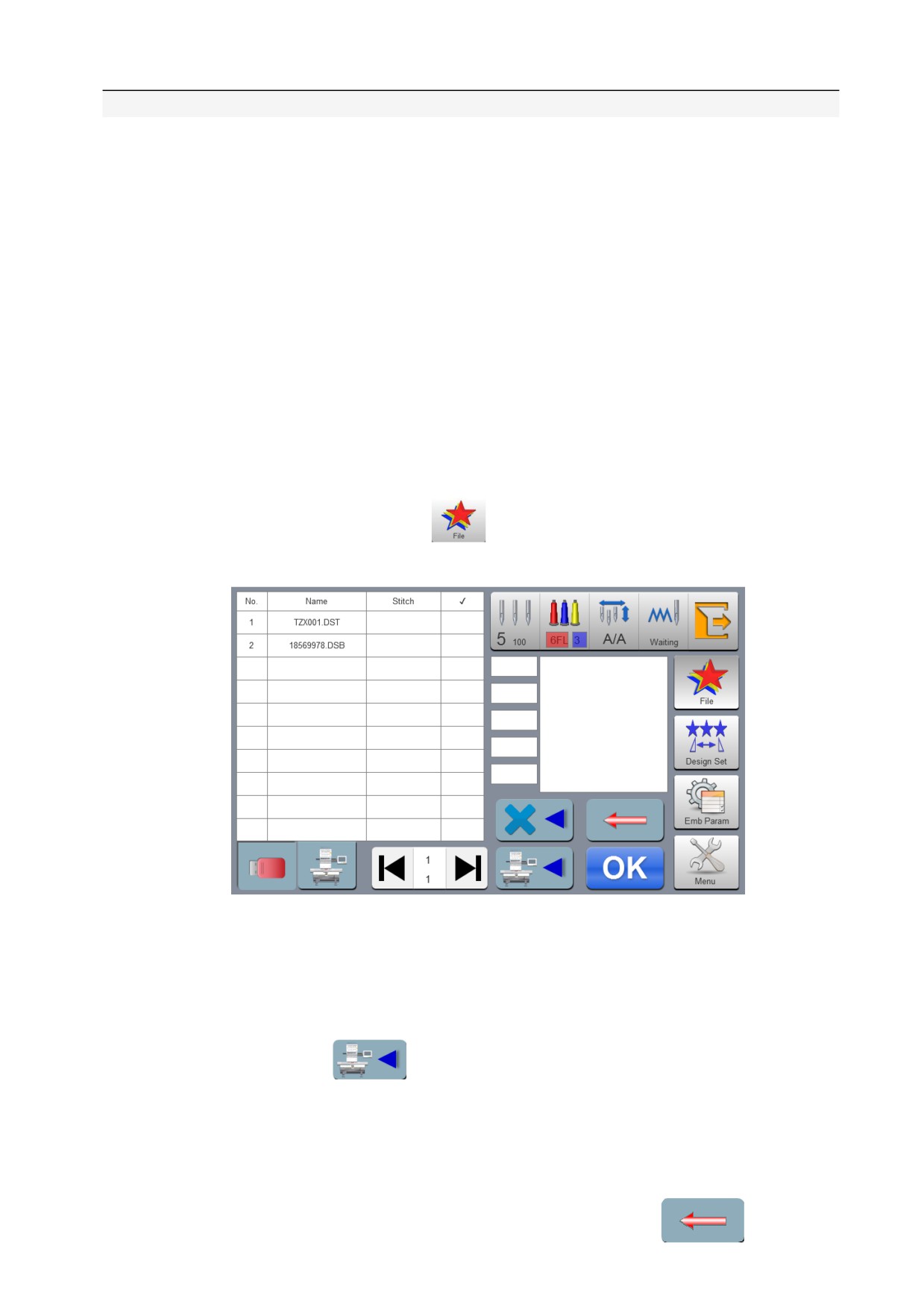

Часть 3 Выбор дизайна в управлении дизайном вышивки

В главном интерфейсе нажмите клавишу

, чтобы войти в интерфейс

управления рисунками вышивания, как показано на следующем рисунке 2.

Если подключен USB-накопитель, нажмите кнопку

, чтобы войти в память

устройства.

Figure 2

Если к машине не подключен USB-накопитель, нажмите клавишу

, чтобы

войти в интерфейс управления рисунками вышивания, и он автоматически прочитает

память машины.

3.1 Выберите дизайн вышивки для вышивания

Выберите дизайн, который вы хотите вышить. Номер дизайна стежка, сколько заказов,

размер и другая связанная информация и миниатюра отображаются в правой части экрана.

Нажмите кнопку ОК, автоматически появится текстовое поле с надписью «Чтение». После

прочтения дизайна он возвращается к основному интерфейсу.

Если он все еще находится в рабочем состоянии, он не может выбрать дизайн вышивания,

и появляется соответствующая информация для подсказки «Состояние вышивания

недоступно».

Нажмите клавишу

, чтобы вернуться в основной интерфейс. И измените статус

операции на статус подготовки, нажав клавишу

7

3.2 Удалить один дизайн вышивки

В интерфейсе управления дизайном вышивки выберите дизайн для удаления и

нажмите клавишу

для удаления дизайна.

3.2 Дизайн выходной вышивки на USB-накопител

В интерфейсе управления дизайном вышивки выберите дизайн вышивки для вывода.

Нажмите клавишу

для вывода на USB-накопитель.

Верхнее значение в

означает текущую страницу, а нижнее - общее количество

страниц с текущими номерами дизайна вышивки. Левая и правая клавиши переворачивают

страницы. Однако общее значение переворачивания страницы не может быть больше, чем

общее количество страниц текущего дизайна вышивки.

8

Часть 4 Дизайн вышивки

4.1 Режим статуса вышивки

Машина имеет 2 состояния вышивки, то есть состояние подготовки и рабочее состояние.

Переключение между состояниями может быть сделано нажатием клавиши

на главном

интерфейсе. Как на следующем рисунке 3

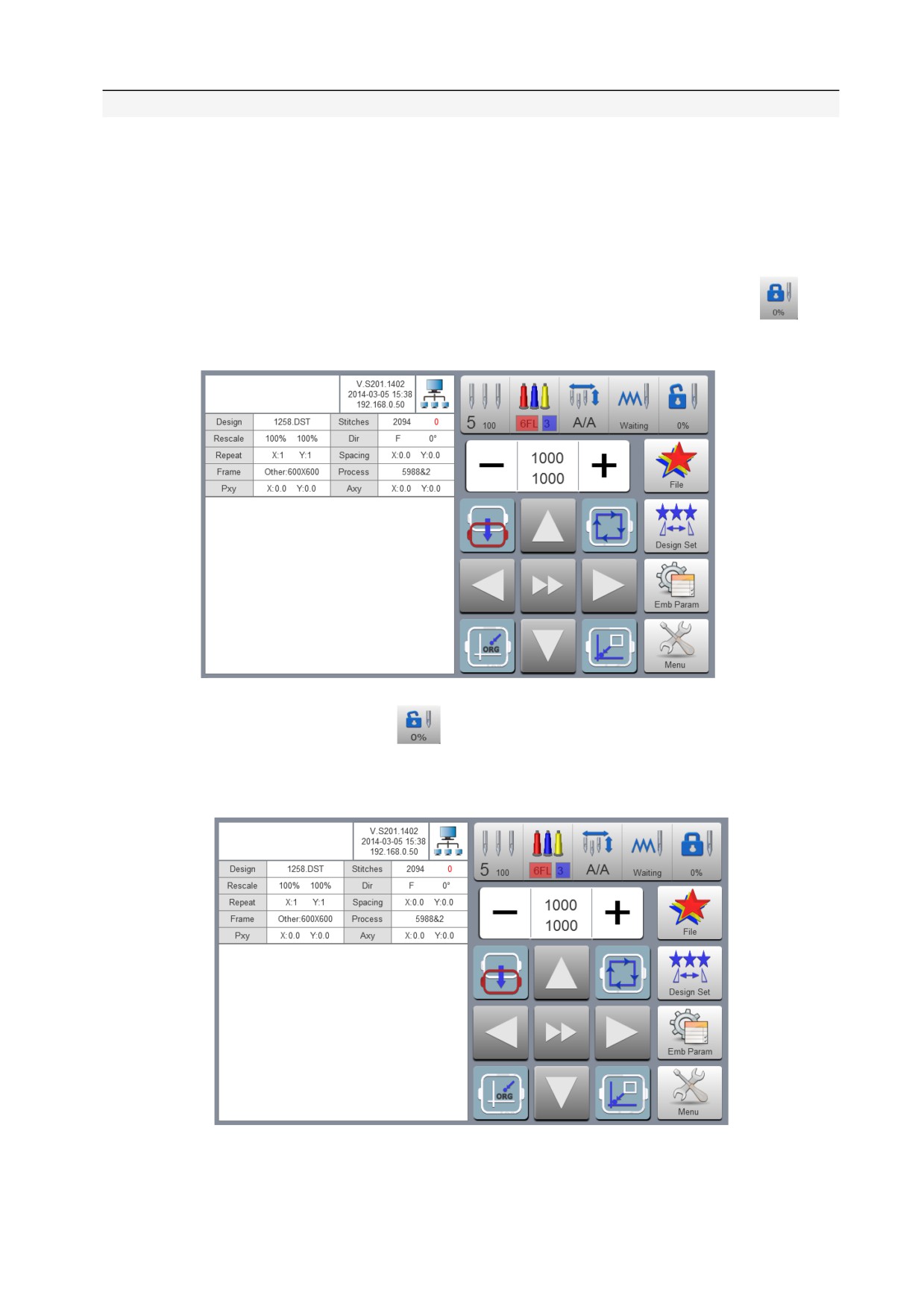

Figure 3 Preparation Status

В статусе подготовки нажмите

и появляется всплывающее окно «Ввести состояние

вышивания». Нажмите кнопку ОК, чтобы войти в

рабочее состояние, как показано на следующем Рис. 4

Figure 4 Working Status

9

В рабочем состоянии нажмите клавишу

, и появится всплывающее окно «Удалить

вышивальное состояние».

Нажмите клавишу ОК, чтобы войти в состояние подготовки, как показано на рисунке 3.

4.2 Статус подготовки

В состоянии подготовки он может выполнять возврат к исходной оси, обрезку,

переключение пялец, ручное изменение цвета, настройку параметров дизайна вышивки,

выбор дизайна вышивки и другие операции.

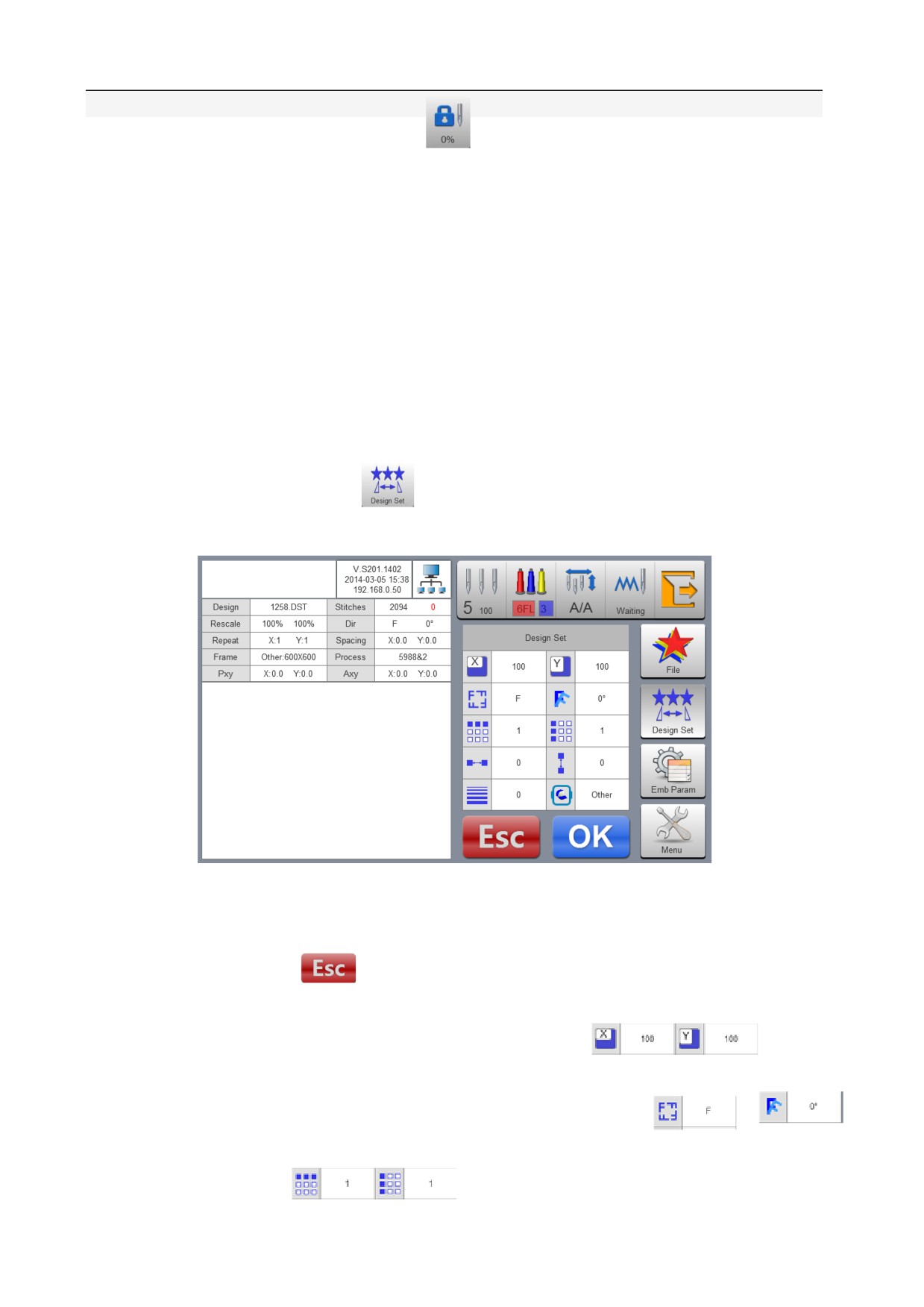

4.2-1 Задать параметры дизайна вышивки

В подготовительном статусе, нажмите

чтобы войти в операционную установку параметров

дизайна вышивки, т.е. Design Set, как показано на

следующем рисунке 5

Figure 5 Design Set

Измените значения в соответствии с дизайном вышивки. После завершения изменения нажмите

ОК для сохранения изменений.

Нажмите клавишу

, чтобы вернуться в основной интерфейс. Описание диапазона

параметров:

Мощность увеличения направления X / Y: 50% -200%

Направление вращения: всего 8 типов направлений, то есть по умолчанию 0 °, 90 °, 180 °,

270 °, зеркало 0 °, зеркало 90 °, зеркало 180 ° и зеркало 270 °

Угол поворота: 0-89 ° (угол вычисляется после направления вращения) Число

повторений X / Y: 1-99

10

X/Y направление: 0-±999.9mm

Система управления принимает мм как единицу. Его числовое значение ввода

составляет 0,1 мм (0,1 мм = 1 мм) при вводе цифр, т. Е. Если требуется пространство

100 мм, оно будет равно 1000 мм. X / Y компенсация (атласная строчка): 0-± 0,3

4.2-2 Включение пяльцев

В интерфейсе настройки дизайна нажмите клавишу

. Параметры из поля набора

настроек изменятся на различные размеры пялец, как показано на рис. 6

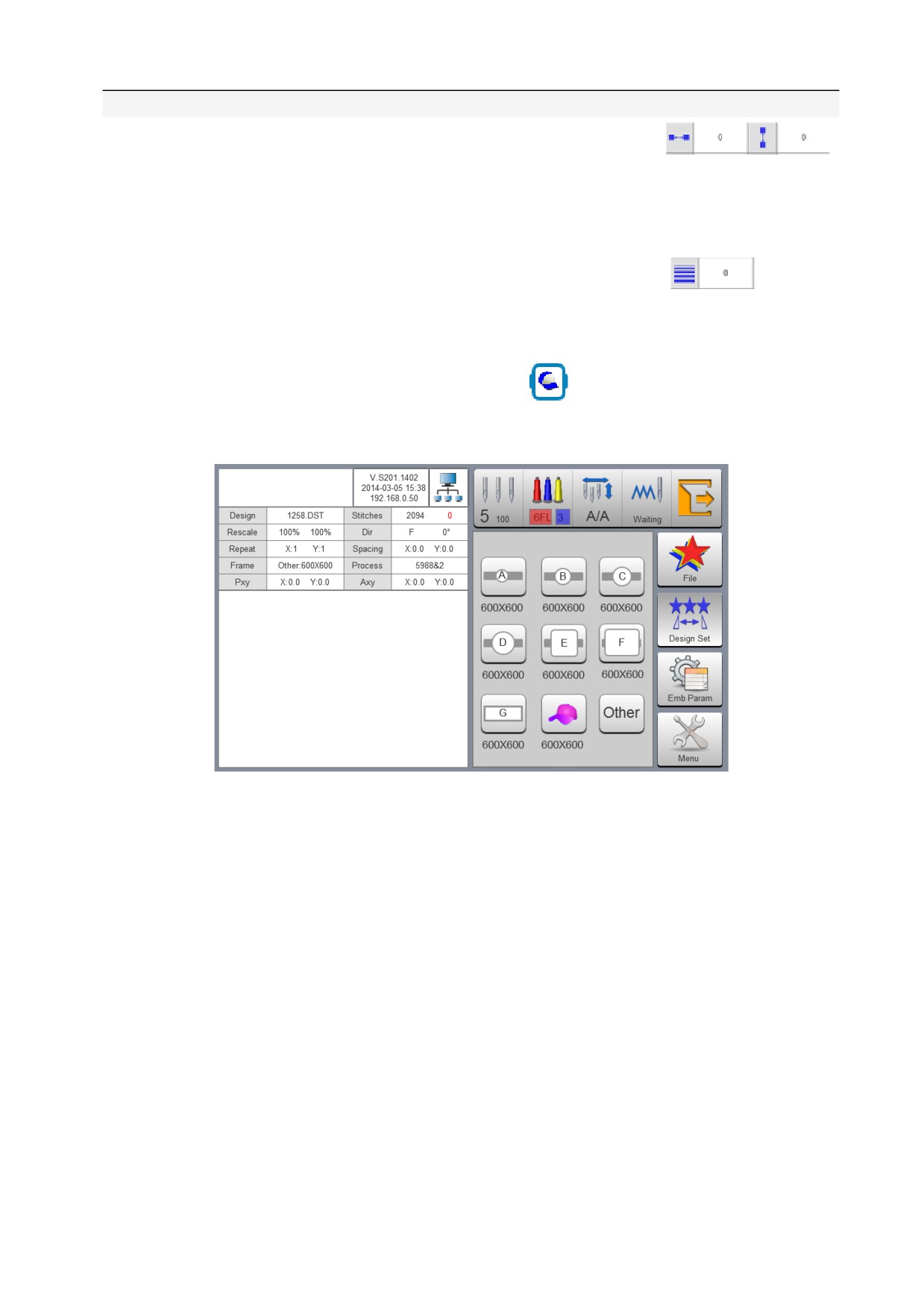

Figure 6 Hoops Selection Box

Выберите текущий тип пялец для вышивания. Если выбраны колпачок или A-G,

машина автоматически выполнит поиск абсолютного источника (центра) и остановится в

центре выбранного пялец. Пожалуйста, обратите внимание на движение обруча.

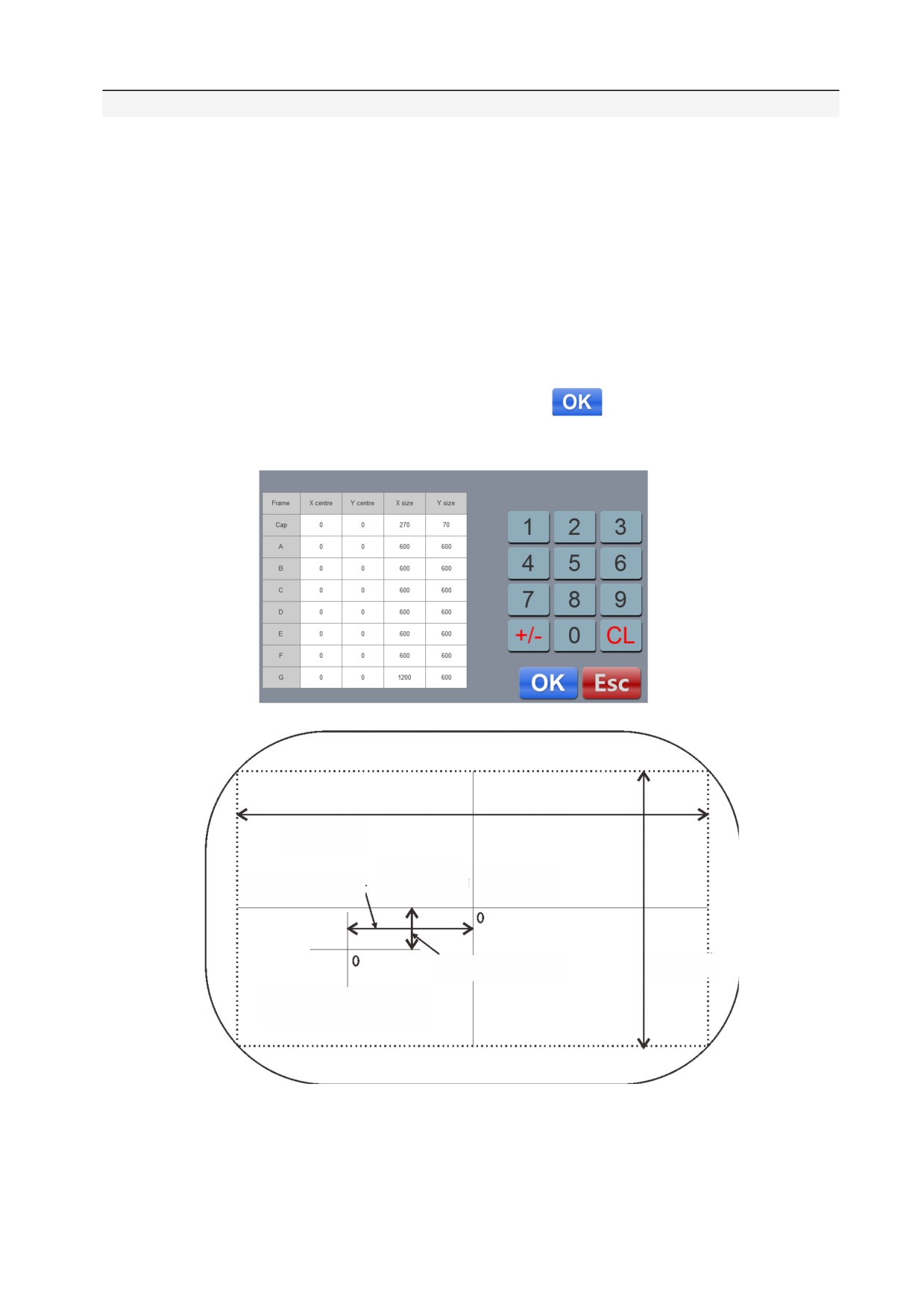

См. Настройка пялец для диапазона вышивания пялец A-G. При использовании

«другой» кнопки, пяльцы не будут автоматически центрироваться. Диапазон вышивания

также подтверждается настройкой программных пределов (см. Настройка программных

пределов для подробной операции).

После выбора размера пялец экран автоматически возвращается к интерфейсу «Design

Set». Если тип пялец не выбран, система автоматически продолжит использовать ранее

использованный тип пялец.

После того, как выбран обруч для колпачка, выбранный в данный момент рисунок

вышивки будет автоматически повернут на 180 °. Во всех других обручах дизайн не

поворачивается на 180 °.

4.3 Операционный стус

В рабочем состоянии вы можете установить исходную точку (начальную точку)

дизайна вышивки, возвратную точку начала дизайна вышивки, возвратную точку

смещения, возвратную точку остановки, настройку последовательности изменения цвета,

возвратную точку главной оси, ручную обрезку, изменение режима работы, изменение

режима вышивания переключение, контур дизайна вышивки, проверка диапазона

вышивания и возврат точки вышивания после сбоя питания.

4.3-1 Исходная настройка дизайна вышивки (начальная точка)

В рабочем состоянии переместите пяльцы в нужное начало вышивания (начальная

точка). Нажмите клавишу

, чтобы установить исходную настройку. Обруч идет по

максимальному диапазону дизайна вышивки. Если положение недостаточно,

перемещайте исходную точку дизайна вышивки (начальную точку) до тех пор, пока она

не будет удовлетворена. После позиционирования начала координат (начальной точки)

координаты AX / AY очищаются.

Если текущий дизайн вышивки находится в процессе вышивания, появится

всплывающее окно с запросом. Работать в соответствии с требованиями сообщения.

4.3-2 Настройка точки смещения (самая высокая точка центра пялец)

Точка смещения в основном предназначена для удобного вышивания материала,

нанесения рисунка и размещения аппликации.

Смещение вне пялец зависит от заданных размеров этого пялец, и оно автоматически

перемещается в самую верхнюю позицию выбранного в данный момент пяльца.

4.3-3 Возврат к началу координат (начальная точка)

В процессе вышивания, если необходимо вернуться к началу координат или

перезапустить вышивание, нажмите клавишу

, и система выдаст

сообщение «Завершить вышивание и вернуться к началу координат?» Нажмите

кнопку ОК, и пяльцы переместятся в начало и конец дизайна вышивки.

Координаты AX / AY очищены.

12

4.3-4 Смещение операции

В процессе вышивания, если требуется возврат к точке смещения,

нажмите клавишу

один раз, и пяльцы переместятся в точку смещения и

остановятся. Нажмите клавишу усиления, обруч перемещается из точки смещения в

начальную точку и останавливается, а затем он может продолжить вышивание.

4.3-5 Возврат к точке остановки

В процессе вышивания, после того, как пяльцы перемещаются вручную, если

требуется возврат в положение остановки вышивальной машины

нажмите

клавишу, чтобы переместить пяльцы в точку остановки. После нажатия клавиши она

автоматически перемещается в положение остановки и останавливается.

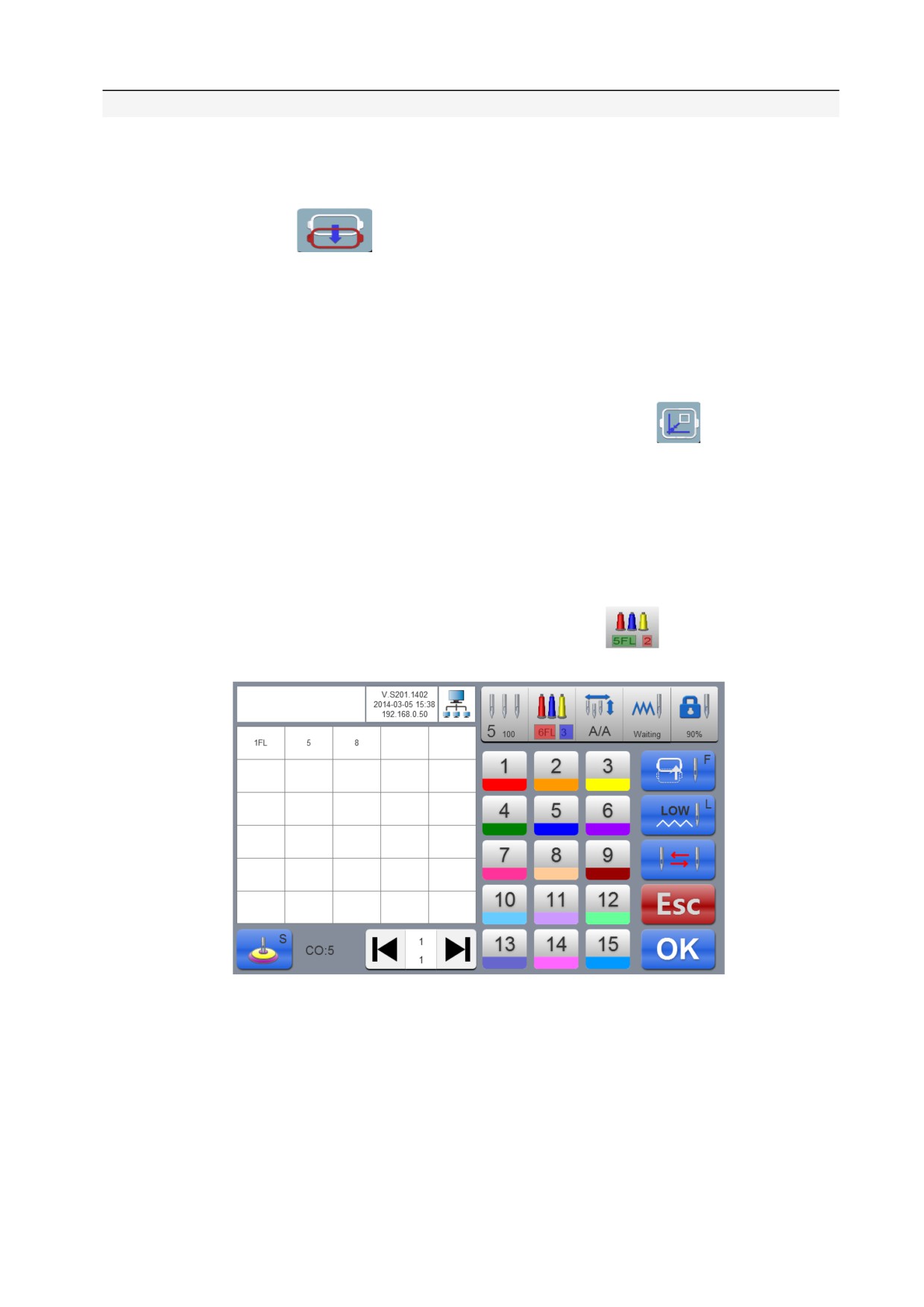

4.3-6 Задать настройку изменения цвета

Настройка изменения цвета включает в себя последовательность изменения цвета и

замену игловодителя. В рабочем интерфейсе нажмите кнопку

, чтобы войти в

интерфейс изменения цвета. Рис. 7

Figure 7 Color Changing Setting

13

4.3-6-1 Установить последовательность изменения цвета

В последовательности изменения цвета, чтобы установить интерфейс, нажмите

цифровую клавишу, чтобы ввести последовательность изменения цвета. Измените цвета с

1-30 на 1-й странице (система поддерживает максимум 200 последовательностей смены

цветов). Когда интерфейс открывается впервые с новым дизайном, начнется с цвета 1 и

позволит ввести количество цветов, соответствующих дизайну. Нажмите цифровую

клавишу и введите соответствующий номер игольной планки последовательности

изменения цвета для дизайна. Курсор автоматически перемещается в следующее поле

выбора цвета.

В процессе настройки, если в номере игловодителя есть ошибка, щелкните выбранный

номер, чтобы сбросить значение.

Если последовательность изменения цвета не задана, для вышивания используется

текущая игольная планка.

Если выбор изменения цвета не установлен, все цвета по умолчанию будут

соответствовать последней введенной последовательности цветов.

Верхнее значение

означает текущую страницу, а нижнее значение

означает максимальное количество страниц текущего номера дизайна вышивки. Левая и

правая клавиши переворачивают страницы. Однако максимальное значение

перелистывания страниц не может быть больше, чем максимальное количество страниц в

текущем дизайне вышивки.

Когда интерфейс открывается для дизайна, который был предварительно настроен,

курсор автоматически запускается из последней позиции значения игловодителя. Нажмите

верхнее левое белое поле, чтобы переместить курсор к первой последовательности цветов

и введите соответствующий номер игольной планки новой последовательности изменения

цвета. Курсор автоматически перемещается к следующей последовательности изменения

цвета. Нажмите клавишу

, чтобы вернуться в основной интерфейс.

4.3-6-2 Смещение аппликации, низкая скорость вышивания и замена

игольной планки

Если в определенной последовательности смены цвета требуется режим смещения

или выход из пялец (аппликация) в конце вышивания, нажмите клавишу

, как

только буква «F» отобразится справа от текущего номера игловодителя.

Нажмите клавишу

, чтобы отменить смещение вне настройки пялец.

14

Если определенная последовательность смены цвета требует замедления для вышивки в

начале вышивки (медленная скорость установлена на «низкой скорости вышивания» в

«параметрах скорости» параметров вышивания, нажмите клавишу

один раз, прежде

чем справа отобразится буква «L»). сторона текущего номера игольной планки.

Нажмите клавишу

, чтобы отменить настройку низкой скорости вышивания.

Если вся последовательность изменения цвета определенной игольной планки должна

быть заменена другой игольной планкой для вышивания, нажмите клавишу

, затем

щелкните игольную планку для замены, все идентичные игольные планки выбраны.

Замените значения игольной планки в соответствии с требованиями.

Нажмите клавишу

один раз, чтобы выйти из операции замены.

После завершения настройки нажмите кнопку

, чтобы сохранить текущую

настройку. Нажмите клавишу

, чтобы вернуться в основной интерфейс.

4.3-6-3 Дизайн пайеток

Если текущая последовательность смены цвета - вышивка блестками, нажмите

кнопку

, чтобы создать комбинацию из блесток (требуется механическая деталь).

Если текущее изменение цвета не является вышивкой блестками, нажмите клавишу, и она

не сможет войти в операцию.

После входа в интерфейс настроек отображается максимальный номер блестки

текущего изменения цвета. Выберите способ применения: A / B / AB в соответствии с

требованиями дизайна. Выбранный фон имеет параметры изменения цвета. Введите номер

текущего выхода в поле ввода после опции. Можно использовать до 9 различных

комбинаций.

Когда объединенный номер блесток не установлен полностью, остальные поля будут

выведены с автоматической циклической обработкой в соответствии с текущими

последовательностями настроек.

Размер блесток A / B определяется параметрами вышивки.

Максимальный диаметр блесток машины не может быть больше размера блесток

дизайна вышивки.

4.3-7 Изменить режим цветовой последовательности

В интерфейсе состояния работы нажмите клавишу

, чтобы изменить режим

цветовой последовательности. Измените один режим на другой, нажав кнопку

один

раз

(смена цикла), и отображение ключа меняется вместе с ним. Это означает

автоматическое изменение цвета и автоматический режим запуска, автоматическое

изменение цвета и режим ручного запуска, ручное изменение цвета и ручной запуск. В

режиме ручного изменения цвета и ручного запуска заданные последовательности

15

изменения цвета недоступны.

4.3-8 Переключение режимов вышивки

Переключение режимов вышивания в основном пропускает определенный раздел

вашего дизайна. Пользователь может переместить вышивальную иглу в указанное место с

помощью плавающей вышивки.

В интерфейсе состояния работы нажмите кнопку

, чтобы изменить режим

вышивания. Измените один режим на другой, нажав кнопку

один раз (смена цикла),

и отображение ключа меняется вместе с ним. Режимы вышивания: обычная вышивка,

низкоскоростная вышивка в режиме поплавка

, высокоскоростная вышивка в

режиме поплавка и ручной режим позиционирования

Низкоскоростная вышивка (низкоскоростная перемотка вперед):

В состоянии остановки нажмите клавишу запуска, и главная ось не будет двигаться.

Обруч движется, как будто он вышивает. Нажмите клавишу остановки, чтобы остановить

низкоскоростную подачу.

В состоянии остановки нажмите кнопку остановки (задний ход на низкой скорости), и

главная ось не будет двигаться. Пяльца опираются вдоль вышивальных стежков. Нажмите

кнопку остановки еще раз, чтобы остановить низкоскоростную подачу.

Высокая скорость вышивки поплавками (высокая скорость продвижения вперед:

В состоянии остановки нажмите кнопку запуска, главная ось и пяльцы не будут

двигаться. На экране поперечное сечение, которое указывает положение иглы, будет

двигаться, как если бы это было вышивание. Нажмите клавишу «Стоп», пяльцы будут

перемещены прямо в это положение.

В состоянии останова нажмите клавишу остановки (высокоскоростное движение

назад), главная ось и пяльцы не будут двигаться. На экране поперечное сечение, которое

указывает положение иглы, будет двигаться, как если бы это было вышивание. Снова

нажмите кнопку «Стоп», и пяльца перемещаются назад к этой позиции напрямую.

Ручная позиционная вышивка

В состоянии остановки ключ с правой стороны переключается на интерфейс ручного

управления положением.

Переднее положение: после нажатия клавиши появляется клавиатура. Нажмите цифровую

клавишу,

чтобы ввести требуемое положение вперед в счетчике стежков.

Нажмите клавишу

, и пяльцы перемещаются на указанную строчку и автоматически

останавливаются.

16

Положение назад: после нажатия клавиши появляется клавиатура. Нажмите цифровую

клавишу

для ввода требуемой обратной позиции в счетчик стежков. Нажмите

клавишу

, и пяльцы перемещаются в указанные строчки и автоматически

останавливаются. Переход на один цвет вперед: после нажатия клавиши

сечение

перемещается в начальную позицию следующего цвета и останавливается автоматически.

Поддержка одного цвета: после нажатия клавиши

поперечное сечение

перемещается в начальную позицию предыдущего цвета и останавливается

автоматически.

4.3-9 Операция «Дизайн вышивки»

Операция «Отслеживание дизайна вышивки» используется для проверки местоположения

дизайна. После того, как источник дизайна вышивки установлен, нажмите клавишу

,

чтобы инициализировать функцию трассировки. Появится всплывающее окно с сообщением

«Ввести статус вышивания», нажмите «ОК». Если проектное местоположение не в нужном

месте, попробуйте еще раз, пока не будете удовлетворены

Контурная операция по дизайну вышивки

После установки начальной точки и отслеживания дизайна, с правой стороны от значка

трассировки появится новая опция, нажмите клавишу

, и пяльцы начнут медленно

двигаться, очерчивая дизайн с большей точностью от начальной точки вдоль контура (точный

диапазон) , После завершения контура трассировки он автоматически возвращается в

начальную точку.

4.3-10 Возврат к исходной точке вышивки после сбоя питания

Эта операция в основном применяется, когда в процессе вышивания происходит

внезапное отключение питания и когда пяльцы оказываются не на своем месте.

Когда тип пялец - «Другое», эта операция действительна только при поиске

абсолютного источника пялец перед вышивкой.

В рабочем состоянии нажмите кнопку

, чтобы войти в интерфейс меню

машины. Нажмите

и система выдаст запрос «Нажмите OK, чтобы начать поиск

абсолютного источника». Нажмите кнопку, чтобы начать поиск абсолютного источника.

Затем пяльцы перемещаются в положение вышивания до сбоя питания и

останавливаются.

17

4.4 Состояние операции вышивки

В состоянии операции вышивания используется только операция скорости главной оси.

Нажмите клавишу

, чтобы замедлить или ускорить скорость главной оси.

4.5 Вышивка Старт / Стоп Операция

После установки параметров, связанных с вышивкой, вышивальная машина может

начать вышивание, через кнопку запуска. Состояние запуска / остановки вышивания:

нажмите кнопку запуска один раз, чтобы начать вышивание. Нажмите клавишу остановки

один раз, чтобы остановить вышивание. Состояние обратной строчки: нажмите кнопку

остановки еще раз после того, как машина переходит в режим остановки, чтобы начать

резервное копирование. Начните вышивание на низкой скорости: нажмите и удерживайте

кнопку запуска в течение более 3 секунд, и основная ось начнет вышивание на

минимальной скорости, как только вы отпустите, машина возобновит заданную скорость.

4.6 Переключатель управления и индикаторы блесток машины

При использовании вышивки блестками необходимо убедиться, что параметры

вышивания «пайетки с помощью иглы» установлены в соответствии с механической

установкой (Выкл., Левый, Правый и Левый и Правый). Тип блесток установлен как

«Мотор». Выходной и подъемный двигатель могут использовать дисковый переключатель

для регулировки направления вращения двигателя. Когда двигатель вращается в обратном

направлении, наберите 3-ю цифру дискового переключателя SW1 / SW2. Выберите,

устанавливать ли шасси слева от головки машины или справа. Наберите 4-ю цифру

дискового переключателя SW1 / SW2 для переключения. ВКЛ (0) направление - левая

головка машины, а ВЫКЛ (направление 1 - правая головка. Размер пайеток и скорость

подъема задаются в параметрах вышивания.

Когда выключатель головки машины с блестками находится в верхнем положении, а

индикатор не горит, посадочное шасси отключается.

18

Часть 6 Буквы для создания файлов

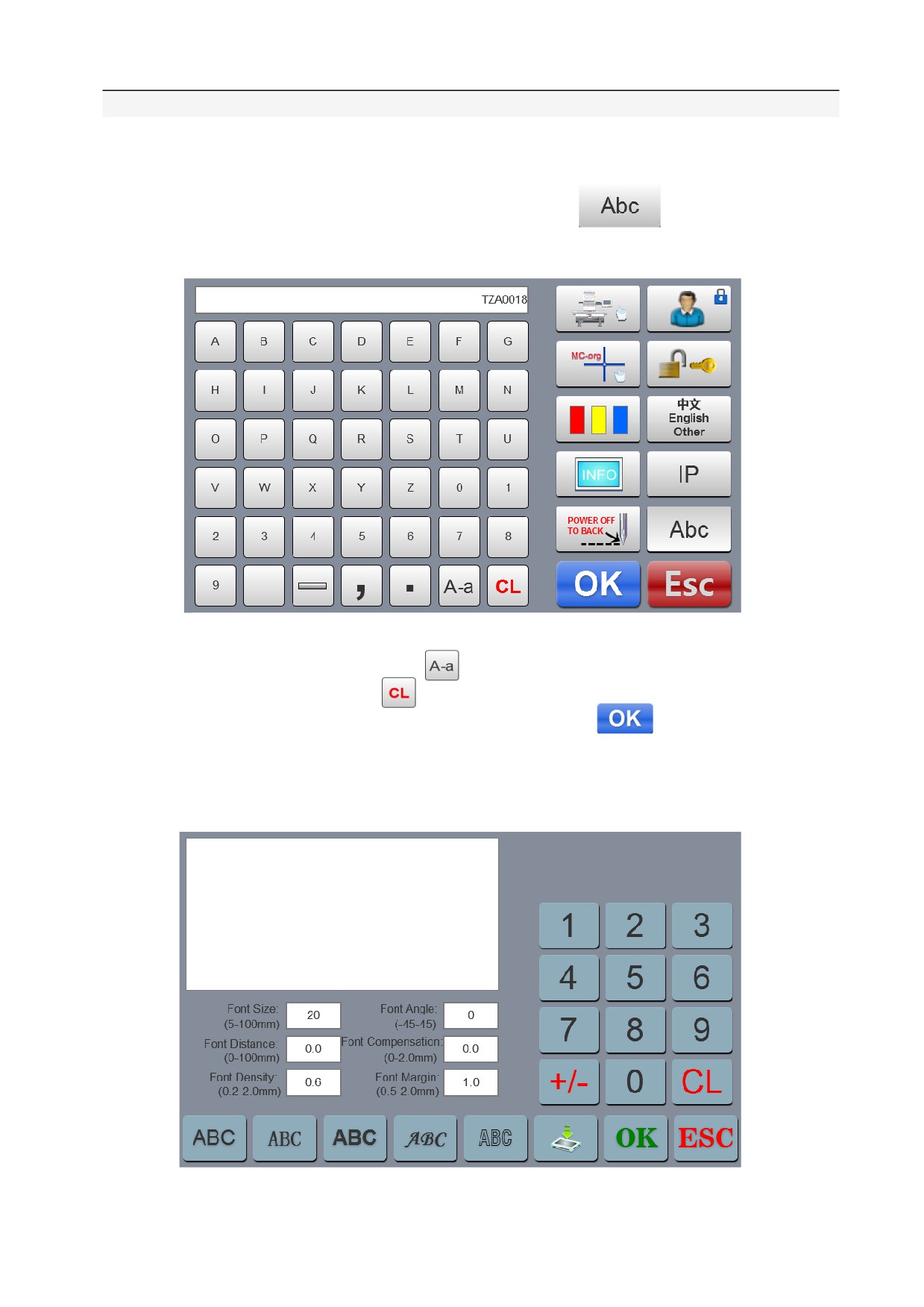

В интерфейсе управления машиной нажмите клавишу

, чтобы войти в

буквенный интерфейс, как показано на следующем рисунке 8:

Figure 8 On Board Lettering

Нажмите любую буквенную клавишу

, чтобы выбрать нужные буквы или

другие знаки. Нажмите клавишу

, чтобы переключить клавишу, чтобы

очистить букву. После завершения ввода нажмите клавишу

, чтобы

увидеть интерфейс настройки букв (операция не может быть продолжена, если

вышивка работает в режиме), как показано на следующем рисунке 9.

Figure 9 Lettering Parameters Settings

21

Установите параметры, связанные с буквой. После завершения настройки нажмите

кнопку ниже , чтобы выбрать нужный тип буквы (5 типов). Нажмите клавишу

,

чтобы создать шаблон письма. В левом верхнем углу вы можете увидеть созданный файл

вышивки. Нажмите клавишу

, чтобы сохранить файл вышивания в памяти

машины.

22

Часть 7 Ручное управление смены цвета

В интерфейсе операций или подготовки нажмите кнопку

, чтобы выполнить

операцию ручного изменения цвета. Интерфейс будет меняться в зависимости от номера

иглы на машине. Нажмите соответствующий номер иглы в соответствии с переключателем

цвета на указанную игольную планку.

23

Часть 8 Ручная обрезка нити

В процессе подготовки к вышивке или в рабочем состоянии можно выполнить

операцию обрезки. Нажмите клавишу

на панели, чтобы выполнить

ручную обрезку нити.

24

Часть 9 Настройка работы с пяльцами

Операция начала пялец включает ручную настройку начала координат, поиск

абсолютного начала координат и установку программных ограничений.

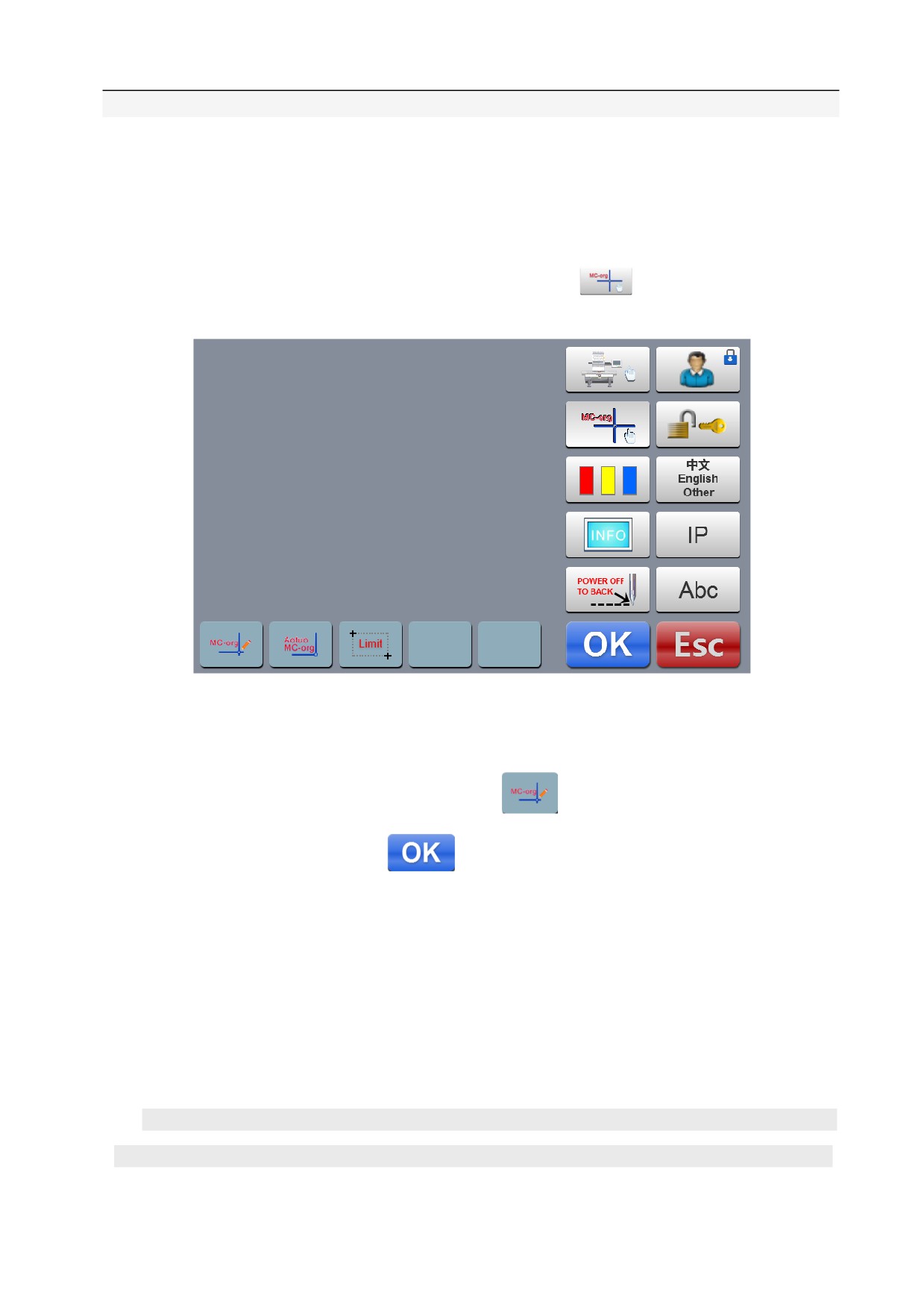

В интерфейсе управления машиной нажмите кнопку

, чтобы войти в

интерфейс управления исходной точкой, как показано на следующем рисунке 10.

Figure 10 MC-org Menu

9.1 Ручная настройка работы с Пяльцами

В интерфейсе источника пялец нажмите клавишу

, чтобы выбрать операцию. В

интерфейсе появится диалоговое окно «Установить текущую точку в качестве источника

пялец или нет?» Нажмите клавишу

для завершения настройки. Текущие

координаты PX / PY изменяются на 0.0 (начало координат).

9.2 Автоматический поиск для пяльцев

Абсолютное начало использует пределы пялец для определения абсолютного

положения пялец, чтобы обеспечить восстановление вышивки при сбое питания, чтобы

сделать точную вышивку продолжение при сбое питания во время процесса вышивания.

25

В интерфейсе источника пялец нажмите клавишу

, чтобы выбрать

операцию. В интерфейсе появится диалоговое окно «Пожалуйста, подтвердите, что

концевой выключатель работает в нормальном режиме». Нажмите кнопку

, чтобы

начать поиск абсолютного источника. После завершения поиска пяльцы вернутся к точке

остановки перед автоматическим поиском.

После поиска абсолютной точки операция всегда действительна, если пяльца не

сдвинулся после сбоя питания.

9.3 Установить ограничения ПО

Эта функция действительна только в том случае, если настройка пялец установлена в

«Другое». В интерфейсе источника пялец нажмите клавишу

, чтобы выбрать

операцию. В интерфейсе появляется диалоговое окно «Переместить пяльцы влево вверх».

В соответствии с подсказкой переместите пяльцы в левый верхний угол, нажмите

клавишу

. В интерфейсе появляется другое диалоговое окно «Переместить обруч

вправо вниз». В соответствии с подсказкой переместите обруч в правый нижний угол,

нажмите клавишу

, и настройка будет завершена. Отмена программного

ограничения: после входа в программный интерфейс ограничения не перемещайте пяльцы

и дважды нажимайте кнопку непрерывно. Это отменит ограничение программного

обеспечения.

26

Часть 10 Установка пялец

Эта функция используется только для установки размера и размера колпачка A-F от

абсолютного начала пялец до центра пялец.

В интерфейсе параметров вышивания нажмите кнопку «Настройка пялец», как показано на

следующем рисунке.

Установите параметры, связанные с пяльцами, в соответствии с требованиями

задания. После завершения настройки нажмите кнопку

, чтобы сохранить

настройку. Схема настройки обруча:

X

Size

XCenter size

Frame

center

YCenter size

Y Size

Space Origin

27

Часть 12 Основные операции на главной оси

Эта функция используется только для остановок положения главной оси. Она может

работать как одна из двух кнопок панели. В соответствии с требованиями она может

работать следующим образом. Нажмите клавишу

, чтобы сбросить основную ось

до 100 градусов (нулевая позиция).

29

Часть 13 Переключение языка

В интерфейсе главного меню нажмите кнопку

, чтобы войти в настройки

параметров машины. Чтобы выполнить переключение языка, нажмите клавишу

,

изменится меню, чтобы отобразить все языки, на которых работает аппарат, нажмите и

выберите нужный язык. Система переключается на выбранный язык автоматически.

30

Часть14 Настройка параметров вышивки

В соответствии с различной конфигурацией машины и требованиями к обработке

вышивки, можно изменить некоторые часто используемые параметры для удовлетворения

эксплуатационных требований. В интерфейсе главного меню нажмите кнопку

,

чтобы войти в интерфейс параметров вышивания. Нажмите на содержимое параметра,

которое нужно изменить, и нажмите

или

, чтобы внести изменения. После

завершения изменений нажмите кнопку ОК, чтобы сохранить изменения и автоматически

вернуться в интерфейс главного меню.

31

Часть 17 Сбрасывание ограничений

17.1 Снятие блокировки

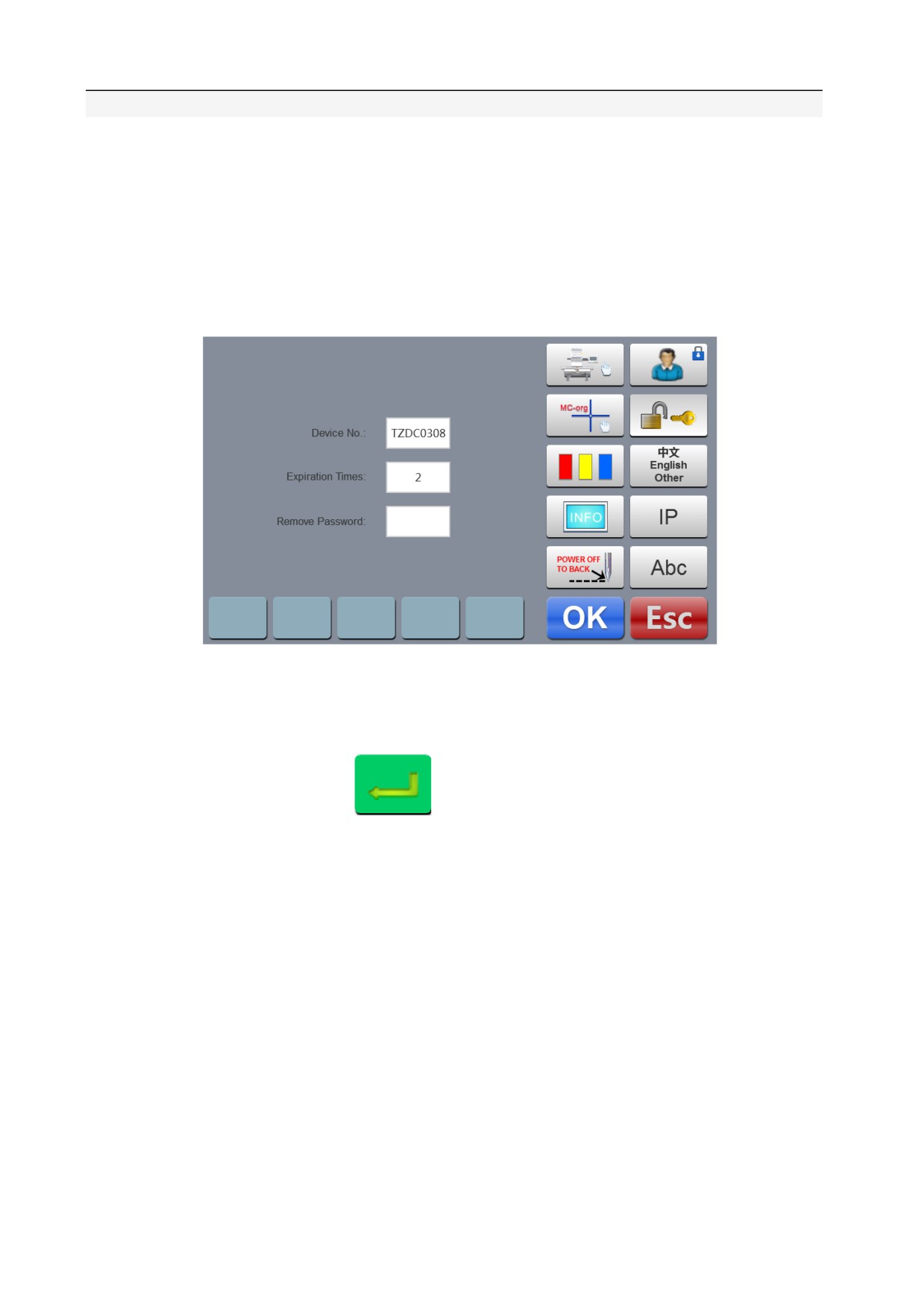

Если срок действия каких-либо ограничений использования истек, система

автоматически блокируется и предлагает ввести ограничение, введя пароли, как показано

на следующем рисунке.

Щелкните «Удалить пароли», и появится клавиатура цифр. Нажмите клавиши и

введите пароли (8 цифр), полученные от поставщика, чтобы снять блокировку.

Нажмите клавишу

, чтобы снять ограничение и продолжить

использование.

34

Часть 18 Система тестирования

Эта операция в основном предназначена для специалистов по техническому

обслуживанию и используется для проверки нормальной работы машины. В интерфейсе

настройки параметров станка нажмите кнопку

, чтобы войти в меню интерфейса

тестирования.

18.1 Вводный тест

В меню интерфейса тестирования нажмите клавишу

, чтобы войти в тестовый

режим ввода. Проверьте, изменяется ли каждый элемент вместе с изменением статуса.

Если оно не изменено, возможно, текущий входной сигнал неисправен. Пожалуйста,

проверьте и внесите коррективы.

18.2 Выходной тест

В меню интерфейса тестирования нажмите клавишу

, чтобы войти в режим

тестирования выхода. Нажмите клавишу

, соответствующий каждому тестовому

элементу, проверьте правильность вывода. Если соответствующий выход оборудования не имеет

действия, выходной ток может быть неисправен. Пожалуйста, проверьте и внесите коррективы.

Тест крючка: нажмите клавишу один раз, и крюк выполняет альтернативное действие между

извлечением и втягиванием. Нажмите один раз для извлечения, еще один раз для возврата в

исходное положение.

Тест обрезки: нажмите клавишу один раз, двигатель обрезки выполняет альтернативное действие

между поворотами на полукруга до остановки и нажмите еще раз, чтобы сделать еще один поворот

на полукруга, чтобы вернуться в том же направлении в исходное положение.

Проверка электромагнитного клапана: Нажмите кнопку один раз, и электромагнит датчика будет

активирован в течение 2 секунд и автоматически вернется в исходное положение.

Тест левой пайетки: нажмите клавишу один раз, и шасси посадки блесток выполнит

опускание, выводит три раза и поднимает обратно.

Тест правой блестки: То же, что и выше.

35

18.3 ОСНОВНЫЕ ОСИ ТЕСТИРОВАНИЯ

В меню интерфейса тестирования нажмите клавишу

, чтобы войти в тест главной

оси. Нажмите клавишу

, соответствующую каждому тестовому элементу,

проверьте правильность вывода. Если выход соответствующего оборудования не имеет

действия, выходной ток может быть неисправен. Пожалуйста, проверьте и внесите

коррективы.

Если выход соответствующего оборудования не имеет действия, выходной ток может

быть неисправен. Пожалуйста, проверьте и внесите коррективы. Значение по умолчанию

составляет 12 импульсов. Нажмите клавишу

, чтобы начать движение вперед и

назад. Проверка главной оси: нажмите кнопку

, чтобы начать вращение со

скоростью 100 об / мин. Нажмите клавиши «Вверх» и «Вниз», чтобы изменить скорость

главной оси и проверить, соответствует ли текущая скорость вращения фактической

скорости вращения. (В пределах 5 оборотов на 1000 оборотов). Тест QEP: нажмите

клавишу, чтобы проверить номер строки датчика нулевой позиции и основной оси.

18.4 Тестирование головы машины

В меню интерфейса тестирования нажмите клавишу

, чтобы войти в тест на

поломку головы машины. Нажмите кнопку с цифрой, чтобы проверить соответствующую

игольницу. Проверьте, действительно ли обнаружение поломки. Если неисправен

предварительный выход, проверьте и выполните ремонт.

36

Часть 19 Системная информация

В интерфейсе главного меню нажмите клавишу

, чтобы войти в меню

интерфейса системной информации.

19.1 Проверка номера системы и информационной версии

Используется для проверки номера системы и информации о версии системы управления.

В интерфейсе системной информации нажмите клавишу

для проверки.

18.2 Обновление системы

Используется для обновления версии программного обеспечения системы управления.

В меню интерфейса системной информации нажмите кнопку

, чтобы начать

операцию обновления. Выполните операцию обновления в соответствии с инструкциями.

Во время процесса обновления не выключайте питание. Обновление завершается

примерно через 3 минуты, и система автоматически переходит к основному рабочему

интерфейсу. Обновления могут очистить текущий файл вышивки.

Пожалуйста, завершите текущую вышивку перед обновлением.

Ярлыки для обновления программы. После включения устройства и отображения

сообщения «1.INIT USB OK» дважды нажмите клавишу

и сразу же дважды

нажмите клавишу

. В верхней части дисплея отображается диалоговое окно:

«Обновление программного обеспечения, Обновление ключа запуска, Выход из ключа

остановки». Нажмите кнопку «Пуск» для обновления и кнопку «Стоп» для выхода.

Ярлык обновляет работу карты депо после включения машины и отображает «1.INIT USB

OK», немедленно нажмите клавишу

три раза. В верхней части дисплея

отображается диалоговое окно: «Обновить изображение, обновить ключ запуска, выйти из

кнопки останова». Нажмите кнопку «Пуск», чтобы обновить, и кнопку «Стоп», чтобы

выйти.

37

Часть 20 Установка IP

В интерфейсе меню настройки параметров машины нажмите кнопку

, чтобы

войти в интерфейс настройки IP. Набор IP для аппарата должен быть установлен с тем же

сегментом номера, что и IP-адрес локальной сети, в противном случае он не может быть

связан, т. е. первые 3 сегмента номера должны быть идентичными, а последний адрес не

может иметь конфликт.

38

Часть 21 Инициализация системы

После включения устройства и отображения сообщения «1.INIT USB OK», нажмите

клавишу

3 раза, система будет повторно инициализирована. После завершения

инициализации системы зуммер будет непрерывно трижды звучать «тик, тик и тик», и

система войдет в интерфейс подготовки к вышивке.

Это используется для условий, когда система не может работать из-за случайной

самоблокировки или восстановления настроек по умолчанию.

39

Часть 22 Приложение

22. 1 Таблица параметров

Наименование

Функция параметра

Значение

Диапазон

параметра

Параметры вышивки 1

Начните обрезку или не обрезайте нитку,

Переход к отделке

3

1-9

когда есть несколько пропущенных стежков.

Длина нити при

Блокировка стежка должна быть большой

0.6mm

0.5-1.0mm

верхней обрезке

при вышивании тонким материалом

Длина верхней нити после обрезки. Чем больше

Длина после

3

1-7

отделке

цифра, тем длиннее остаток.

Зафиксируйте несколько стежков при обрезке,

L.S Times while

1

1-3

чтобы предотвратить обрыв нити вышивки после

Trim:

обрезки.

Кол-во стежков

Зафиксируйте несколько стежков после обрезки,

1

1-3

после отделки

чтобы предотвратить истечение.

Передвижение рамки

да

да,нет

Переместите пяльца или не двигайтесь после обрезки.

после отделки

Скорость мотора

Регулировка скорости шагового двигателя.

5*

1-5

пяльцев:

Чем больше значение, тем выше скорость.

Функция обрезки;

использовать или нет функцию обрезки

да

да,нет

Параметры вышивки 2

Данная вышивальная машина использовала игловодитель N*

1-15

Иглы в голове:

Закрыто

Вышивка блестками использует левую, правую или

Левый

левую и правую стороны. Если функция блесток

Закрыто*

Игла для пайеток:

Правый

механических параметров отключена, параметр

лево-право

недействителен.

обрыв верхней нити:

Поднятие рамы или нет поломки

да

да,нет

Положение стежка с помощью боринговой иглы

0

0-N*

Боринговая игла:

(обнаружение обрыва нити выключено)

Положение стежка с использованием вышивки

0

0-N*

Игла шнура:

шнуром (автоматическое замедление)

40

3-9

Чувствительнос

5

Чувствительность обнаружения обрыва нити

ть к поломке

стежков,

стежков

ролика

нет

T.B Обнаружение

Возьмите обнаружение разрыва или

да

да, нет

при прыжке:

не в пропускающей вышивке стежка.

Авт. Назад при

Автоматическая поддержка стежков после поломки.

9

0-9

T.B.:

Параметры вышивки 3

Максимальная

Максимальная скорость вращения главной оси

1200

550-1200

скорость на главной

(ограничена механическими параметрами)

оси

Начальная

Скорость вращения главной оси при запуске

100

60-200

скорость главной

оси:

Медл.

медленная

Long Sti. EMB

При вышивке используется большой стежок

скорость

Mode:

скорость

прыгающ.

автопереход

Когда при вышивке пропускается большой стежок,

6.5-8.5мм

6.5мм

строчка должна быть разделена на две для

стежков:

вышивания

2.0-9.0мм

Стежок для замедления вышивки

2.0мм

Количество стежков для регулировки вариации стежка

5*

5-20

Значение стежков:

Нижняя скорость

Снизить текущую скорость при непрерывном прыжке

70％

60％-90％

при прыжке

Макс. скорость для Максимальная скорость вращения

500

300-1000

пайеток

при вышивке пайеток

Параметры вышивки 4

отдельная

Регулировка скорости подъема шагового двигателя.

3*

1-4

скорость:

Чем больше значение, тем быстрее.

Макс. Скорость при Максимальная скорость вращения при вышивании

500

300-600

вышивке шнуром:

шнуром

Установите высокую скорость движения пальцев

максимальная

3

1-9

скорость

Чем больше значение, тем быстрее.

передвижения рамки

Скорость изменения цвета при использовании

Скорость

3

0-9

двигателя при

шагового двигателя для изменения цвета

изменении цвета

Тип управления

Способ перемещения пялец, регулируемый в

F1*

F1-F5

рамкой:

соответствии с фактическим эффектом вышивки

41

Перемещение начального угла. Чем больше

нагрузка на пяльцы, тем меньше угол

Угол

250*

220-270°

перемещения. Требуется соответствующая

передвижен

регулировка в соответствии с фактическим

ия рамки:

эффектом вышивки

Время

Положительная компенсация за тонкий материал.

5％、0、

возврата при

Требуется соответствующая регулировка в

0*

перемещени

-5%、-10%

соответствии с фактическим эффектом вышивки

и рамки:

Низкая скорость

Низкий предел скорости вышивания установлен

300

450-800

вращения

для изменения цвета

Параметры вышивки 5

Автостарт для

Независимо от того, запускается ли он автоматически,

да

да, нет

того же цвета

если непрерывные 2 смены цвета для одной иглы

Установите как ДА при выполнении вышивки, при

Автоматическая

да

да, нет

установка исходного

непрерывной вышивке головы и конца

положения

Вернуться к начальной точке или нет после

Автовозврат

завершения дизайна вышивки. Установите «Нет»

да

да, нет

в исходное

при оформлении вышивки

положение

в начале и в конце вышивки

Продолжить вышивание или нет после завершения

Повторная

нет

да,нет

вышивка:

дизайна вышивки

Запустите автоматическое сшивание подложки

0

0-9

обратные шаги

после нескольких медленных движений при рисовании

игловодителем

данные фильтра

Фильтр трассировки 0 стежков или не вышивка

да

да, нет

стежка 0

Поиск абсолютного источника пялец при каждом

Сбросить рамку

нет

да, нет

включении машины

Задержка тормоза

Чем больше значение, тем раньше угол

8*

1-20

главной оси:

положения остановки

Параметры вышивки 6

двигатель,

Подъем рычага:

Метод использования шасси для пайеток двигатель

напряжение

Размер левой пайетки

Выходной размер левой пайетки

5*

3-9

Выходной размер правой пайетки

5*

3-9

Размер правой пайетки

42

22. 2 Системные ошибки и способы их устранения

Ошибка

Причина неисправности

Меры исправления

Шпиндель не на

Шпиндель не останавливается

Добиться вращение шпинделя вручную

на 100 градусов

до 100 градусов

100 градусов

1.Контроллер шпинделя не имеет

1. Проверьте контроллер шпинделя

Шпиндель не

сигнала или питания

или провод питания

вращается

2. Проверьте входную мощность

двигателя шпинделя.

2. Двигатель шпинделя не имеет

3. Заменить контроллер или

сигнала или мощности

двигатель

4. Подключите датчик правильно

3. Повреждение контроллера или

двигателя шпинделя

4. Кодер не подключен

Обратное вращение

1.Обратное соединение или

1.Отрегулируйте фазный провод

энкодер A / B

энкодера A / B

шпинделя

1. Смена цвета мотора не вращается

1. Проверьте машину для смены цвета

2. Механическая часть захвата

или соединительный кабель

изменения цвета

2. Отремонтируйте или замените

Дополнительное

3. Неисправность проводки от

изъятую механическую часть.

время для смены

изменения цвета двигателя к силовой

3. Проверьте или замените

панели

соединительный кабель

цвета

Нет стежка

1. Отрегулируйте положение

1. ошибка позиционирования колеса

2. Повреждение платы обнаружения

колеса считывания стежков

2. Заменить плату обнаружения

стежков

XY ошибка

1.Защита от перенапряжения или

1.Проверьте входное питание драйвера и

драйвера

перегрузки по току водителя

включите его снова.

мотора

43

2. Повреждение драйвера

2.Переустанговите драйвер

Обрезка нити не

1. переключателем не на своем месте l

1. Ручная регулировка для подгонки

2. повреждения выключателя

шатуна к месту

в правильном

2. Заменить приближающийся

переключатель

положении

Ошибка иглы для

Ошибка установки игловодителя для

Сброс последовательности смены цвета

пайеток

пайеточной иголки

Ручное перемещение пялец в

+X ошибка предела

+X предел направления

противоположном направлении

Ручное перемещение пялец в

-X ошибка предела

-X предел направления

противоположном направлении

Ручное перемещение пялец в

+Y ошибка предела

+Y предел направления

противоположном направлении

-Y ошибка предела

Ручное перемещение пялец в

-Y предел направления

противоположном направлении

44

///////////////////////////////////////
