Уровнемеры радарные SITRANS LR (ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ) - 2016 год

Приложение к свидетельству № 64005

Лист № 1

об утверждении типа средств измерений

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные SITRANS LR

Назначение средства измерений

Уровнемеры радарные SITRANS LR предназначены для измерений уровня жидких и

сыпучих материалов.

Описание средства измерений

Принцип действия уровнемеров основан на измерении интервала времени между

излучением импульса и получением отражённого от поверхности среды эхо-сигнала.

Уровнемеры радарные SITRANS LR состоят из электронного блока и антенны.

Электронный блок вырабатывает сигнал частотой 5,8 ГГц (модификации Sitrans Probe

LR, Sitrans LR200) или 25 ГГц (модификация Sitrans LR250, Sitrans LR260, Sitrans LR460),

который передаётся на антенну. Импульсы излучаются антенной с заданной частотой

повторения. Отражённый эхо-сигнал принимается и преобразуется в цифровой профиль

эхо-сигнала. В электронном блоке профиль сигнала подвергается анализу, по результатам

которого определяется значение уровня. Измеренное значение уровня отображается на

жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.

В уровнемерах модификаций Sitrans Probe LR, Sitrans LR200 могут использоваться

антенны, имеющие различное конструктивное исполнение.

Уровнемеры модификаций Sitrans LR250, Sitrans LR260, Sitrans LR460 выпускаются

только с рупорной антенной (Sitrans LR250 в четырех исполнениях, Sitrans LR260 в трёх

исполнениях, Sitrans LR460 в двух исполнениях).

Уровнемеры обеспечивают отображение измеренных значений уровня и передачу

измерительной информации в аналоговом (от 4 до 20 мА с наложенным HART-протоколом)

или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде.

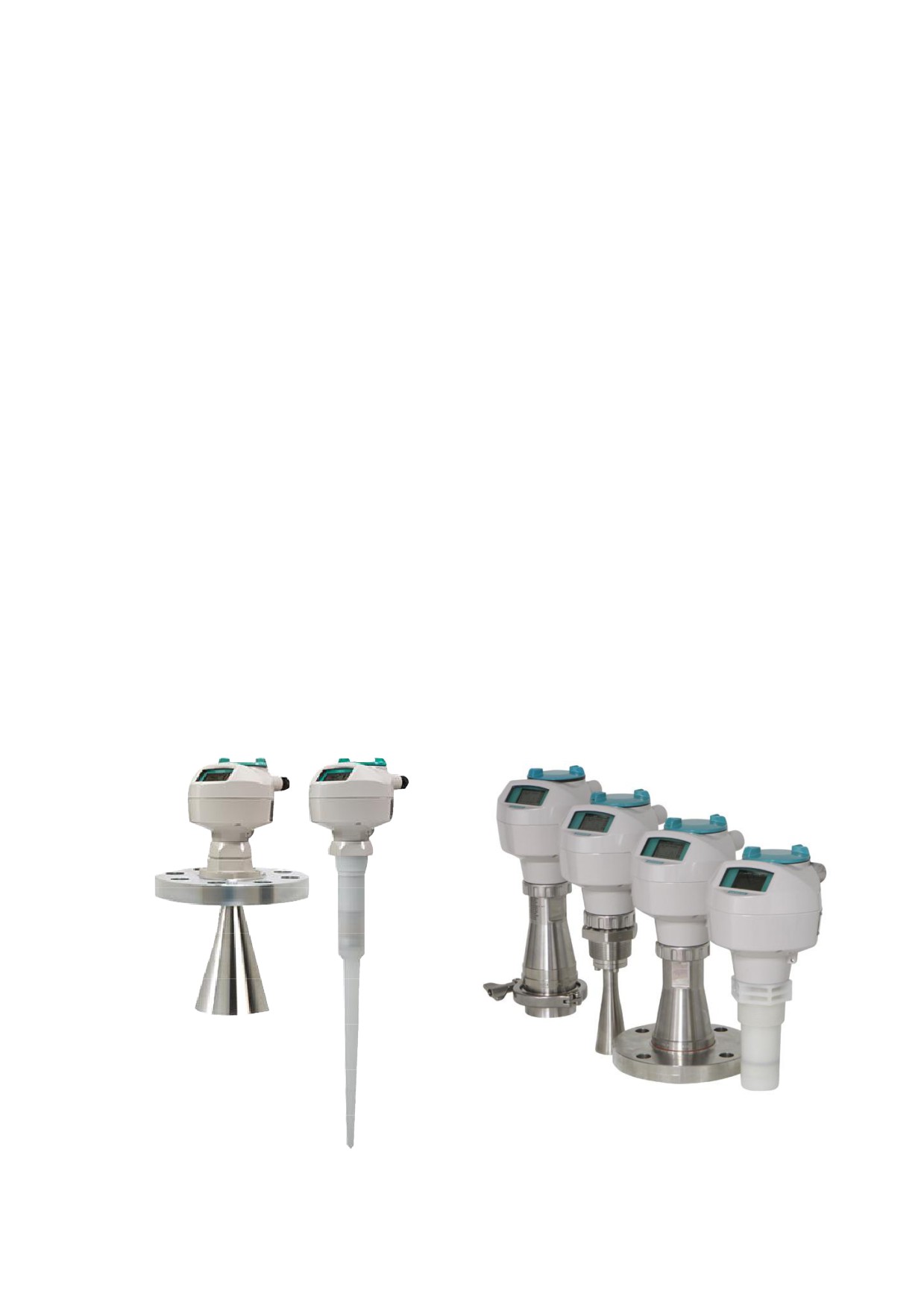

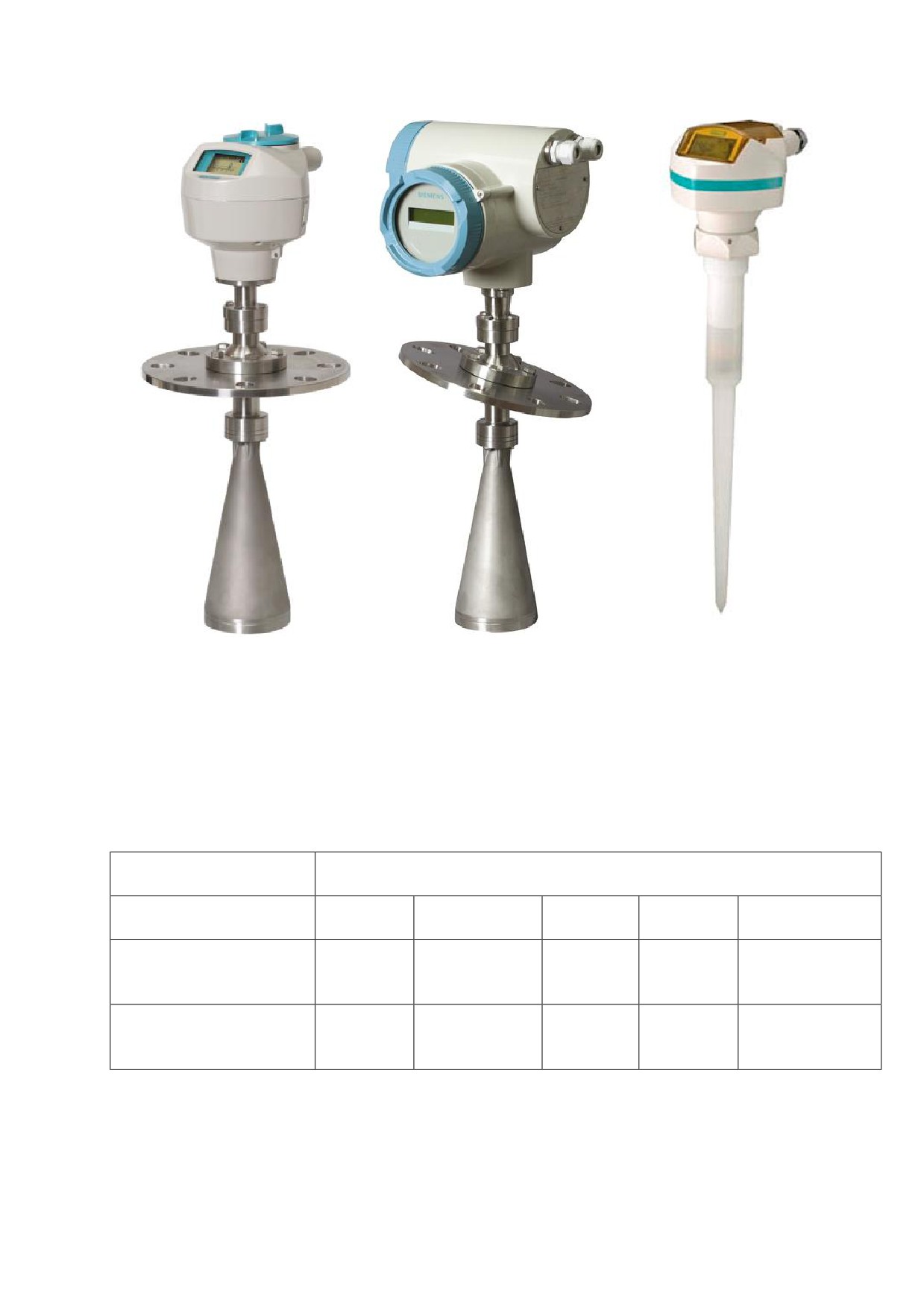

Внешний вид уровнемеров радарных SITRANS LR приведен на рисунке 1.

а) SITRANS LR200

б) SITRANS LR250

Лист № 2

Всего листов 5

в) SITRANS LR260

г) SITRANS LR460

д) SITRANS Probe LR

Рисунок 1 - Внешний вид уровнемеров радарных SITRANS LR

Пломбирование уровнемеров радарных SITRANS LR не предусмотрено.

Программное обеспечение

Идентификационные данные ПО уровнемеров радарных SITRANS LR приведены

в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные

Значение

данные (признаки)

Идентификационные

SITRANS

SITRANS

SITRANS

SITRANS

SITRANS

наименование ПО

LR200

LR250

LR260

LR460

Probe LR

Номер версии

(идентификационный

v. 4.03.xx

v. 1.03.04-xx

v. 1.00.xx

v. 1.15.xx

v. 2.03.02-xx

номер) ПО

Цифровой

идентификатор ПО

-

-

-

-

-

(контрольная сумма)

Уровень защиты от непреднамеренных и преднамеренных изменений уровнемеров

радарных SITRANS LR - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

приведены в таблице 2.

Лист № 3

Всего листов 5

Таблица 2 - Метрологические и технические характеристики

Значение характеристики

Наименование характеристики

Sitrans LR200

Sitrans Probe LR

Sitrans LR250

Sitrans LR260

Sitrans LR460

Диапазон измерений уровня ¹, м

от 0,3 ² до 20,0

от 0,05 ² до 20,0

от 0,05 ² до 30

от 0,3 ² до 100

Пределы допускаемой абсолютной

±10 (от 0,05 ² до 0,3 м)

±25 (от 0,05 ² до 0,3 м)

±10

±25

погрешности измерений уровня до 10 м, мм

±3 (свыше 0,3 до 10 м)

±10 (от 0,3 до 10 м)

Пределы допускаемой относительной пог-

±0,1

±0,03

±0,1

±0,25

решности измерений уровня свыше 10 м, %

Пределы допускаемой дополнительной

погрешности измерений уровня от

±0,03

изменения температуры окружающей среды

на каждые 10 °С, %

Напряжение питания переменного тока

-

от 100 до 230

(частотой от 50 до 60 Гц), В

Напряжение питания постоянного тока, В

от 20 до 30

Количество выходных каналов:

- аналоговых (от 4 до 20 мА)

1

- цифровых

1

Давление измеряемой среды, МПа

от 0 до 4,0

от 0 до 0,3

от 0 до 4,0

от 0 до 0,3

от 0 до 0,05

Диапазон температуры рабочей среды, °С:

- стандартное исполнение

от -40 до +80

- по заказу

от -40 до +200

-

от -40 до -200

Диапазон температур окружающей среды, °С

от -40 до +80

от -40 до +65

Габаритные размеры, мм, не более

134×139×129

158×185×154

154×185×196

154×185×196

204×287×215

Габаритные размеры антенны:

- диаметр, мм, не более

200

-

100

98

100

- длина, мм, не более

326

568

220

285

1285

Масса, кг, не более

2,82

1,97

3,0

8,14

6,1

Примечания:

1. В зависимости от антенны.

2. От конца антенны.

///////////////////////////////////////
