Операторский кран Slide Kamera HKR-1. Инструкция по эксплуатации (2014 год)

1. Технические данные

R Длина вытянутой стрелы от центра вращения: 1435 мм

R Общая длина стрелы: 1940 мм

R Длина в сложенном состоянии: 1250 мм

R Вес без дополнительного веса: 12 кг

R Крепление в верхней части камеры для камеры ø75mm Manfrotto или (ø100mm по запросу)

R Использование - для видеокамер и фотокамер с общим весом до 5 кг

R Диапазон высоты подъема (верхние и нижние позиции) 2300 мм

R Установка - разъем 3 / 8''(стандарт для большинства штативов)

R Возможность блокировки в вертикальном и горизонтальном положении,

R Блокировка вращения вокруг вертикальной оси.

R Комплектуется весами для противовеса 4 х 2 кг, 2 х 1 кг, 2 х 0,5 кг

R Операторский кран выполнен из алюминия и дополнительно защищен покрытием от коррозии, что

обеспечивает длительный срок эксплуатации.

2. Элементы крана

В первую очередь убедитесь, что в комплект поставки входят все перечисленные ниже компоненты.

Вращающаяся голова Slidekamera HGO-2 крепится к стреле крана и является его опорой. В основании

вращающейся головы HGO-2 имеется резьба 3/8”, с посредством которой кран устанавливается на

штатив.

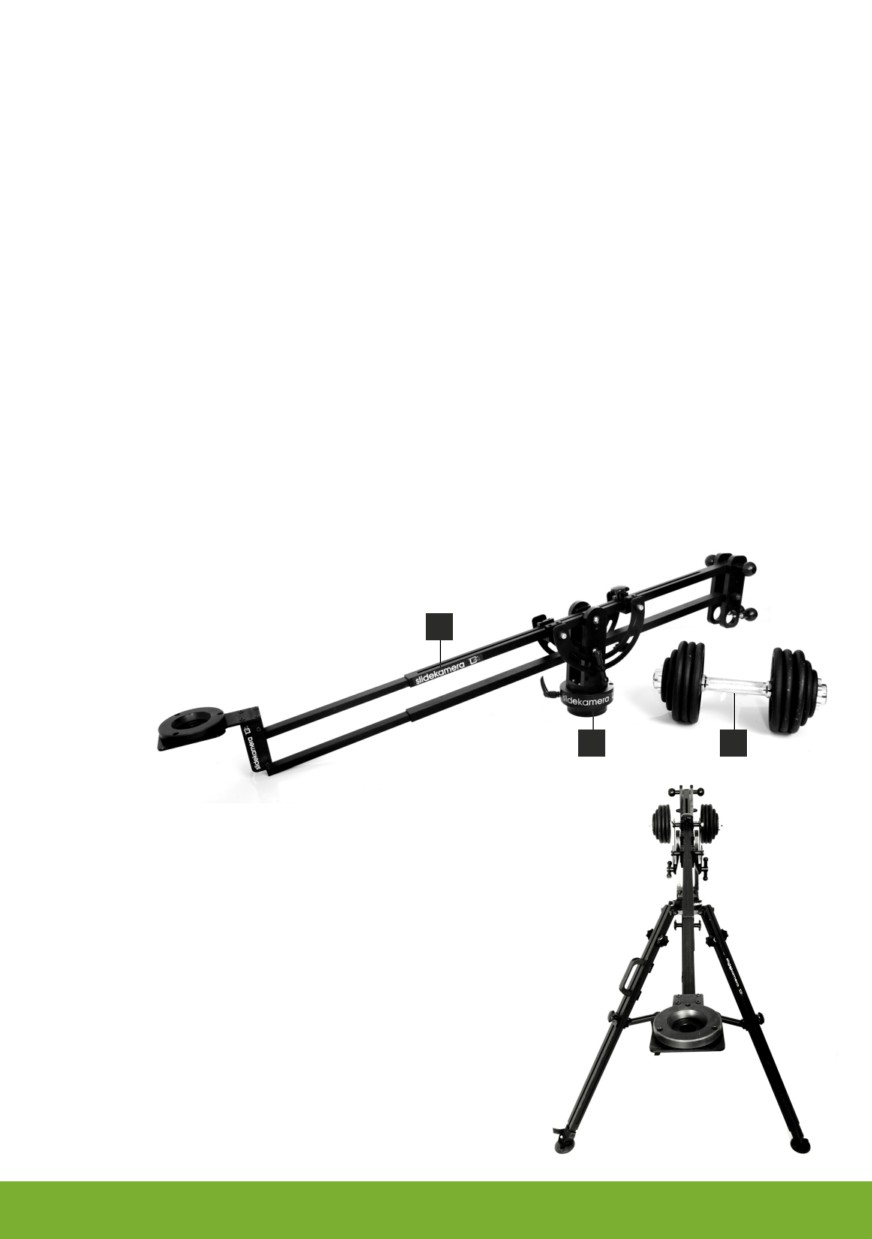

Стрела крана [1]

Вращающаяся голова HGO-2 [2]

Противовес с весами 4 x 2 кг, 2 x 1кг, 2 x 0,5 кг [3]

1

2

3

3. Подготовка крана к работе

Кран необходимо установить на штатив, снабженный

крепежной резьбой 3/8”, что обеспечивает стабильную

поддержку. Штатив не входит в комплект поставки

и приобретается отдельно.

2

Схема расположения элементов и органов управления крана

3

1

4

6

2

13

9

8

5

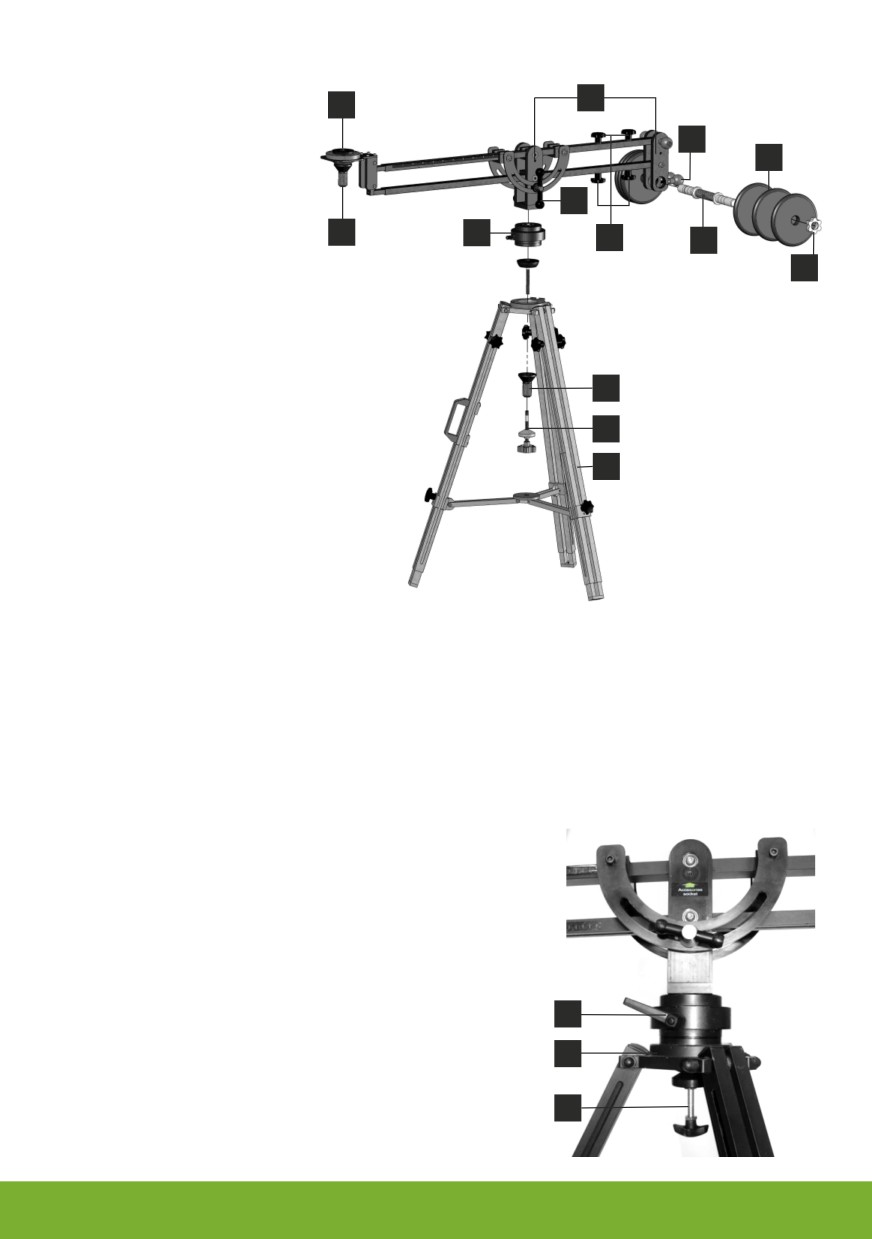

Гнездо для полусферы [1]

7

Ручка блокировки стрелы крана в вертикальной плоскости [2]

Резьбовое отверстие 1/4” для аксессуаров

(например, для монитора) [3]

Ручки зажима грифа противовесам [4]

Гриф противовеса [5]

Веса [6]

10

Контргайка противовесов [7]

Ручка блокировки стрелы при удлинении стрелы крана [8]

11

Вращающаяся голова Slide Kamera HGO-2 [9]

Винт полусферы Manfrotto 75mm 520 BALLSH [10]

12

Монтажный винт Slide Kamera HSZ-2 [11]

Штатив Slide Kamera HST-2 (700 или 920) [12]

Полусфера Manfrotto 75mm 520 BALLSH [13]

4. Установка крана

Установка крана начинается с развертывания штатива. Затем зафиксируйте все ручки блокировки - это

упростит установку крана.

Операторский кран может быть установлен на штатив двумя способами:

1. жестко с помощью монтажного винта Slide Kamera HSZ-2

2. с помощью полусферы Manfrotto 75mm 520 BALLSH с возможностью выравнивания по горизонту

4.1.Установка с помощью монтажного винта Slide Kamera HSZ-2 (рекомендуемый

вариант)

Вращающаяся голова Slide Kamera HGO-2 [1]

Штативное гнездо 75 мм или 100 мм [2]

Монтажный винт Slide Kamera HSZ-2 [3]

Если в штативное гнездо установлена полусфера

Manfrotto 75mm 520 BALLSH Вам необходимо удалить её.

Зафиксируйте вращающуюся голову, прикрепленную к крану,

установите голову на штативное гнездо и снизу прикрутите

1

вращающуюся голову с помощью монтажного винта HSZ-2.

Крепление крана с помощью монтажного винта обладает

2

высокой жесткостью, но существует ограничение выровнять

кран по горизонту (в этом случае выровнять кран по горизонту

3

можно с помощью изменения длины ног штатива).

3

4.2 Установка крана с помощью полусферы Manfrotto

75mm

520

BALLSH

Вращающаяся голова Slide Kamera HGO-2 [1]

Полушарие для выравнивания

(часть полусферы Manfrotto 75mm 520 BALLSH) [2]

Штативное гнездо 75 мм [3]

Винт полусферы Manfrotto 75mm 520 BALLSH [4]

Зафиксируйте вращающуюся голову, прикрепленную к крану.

Прикрутите полушарие для выравнивания к винту вращающееся

головы HGO-2. Установите полушарие в штативную голову,

выровняйте кран по горизонту с помощью пузырькового уровня

1

и прикрутите его снизу с помощью винта полусферы.

2

После установки на штатив разблокируйте ручку блокировки

3

стрелы при удлинении стрелы крана и установите необходимую

4

Вам длину крана (Вы можете установить длину меньше

чем максимальная), а затем заблокируйте ручки.

Следует отметить, что чаша для установки камеры на конце

стрелы должна находиться в горизонтальном положении.

5. Установка видеооборудования на кран

Установка с помощью полусферы

Установка с помощью монтажного винта

Manfrotto 520 Ball

Slide Kamera HSZ-2

После того как кран установлен на штатив наденьте на него противовес. Противовес необходим для балансировки

крана и лучшего контроля при работе с краном. Вес противовеса зависит от веса оборудования, установленной на конце

стрелы.

После установки видеооборудования добавьте веса до полного равновесия, что бы стрела с установленным

оборудованием находилась в горизонтальном положении.

4

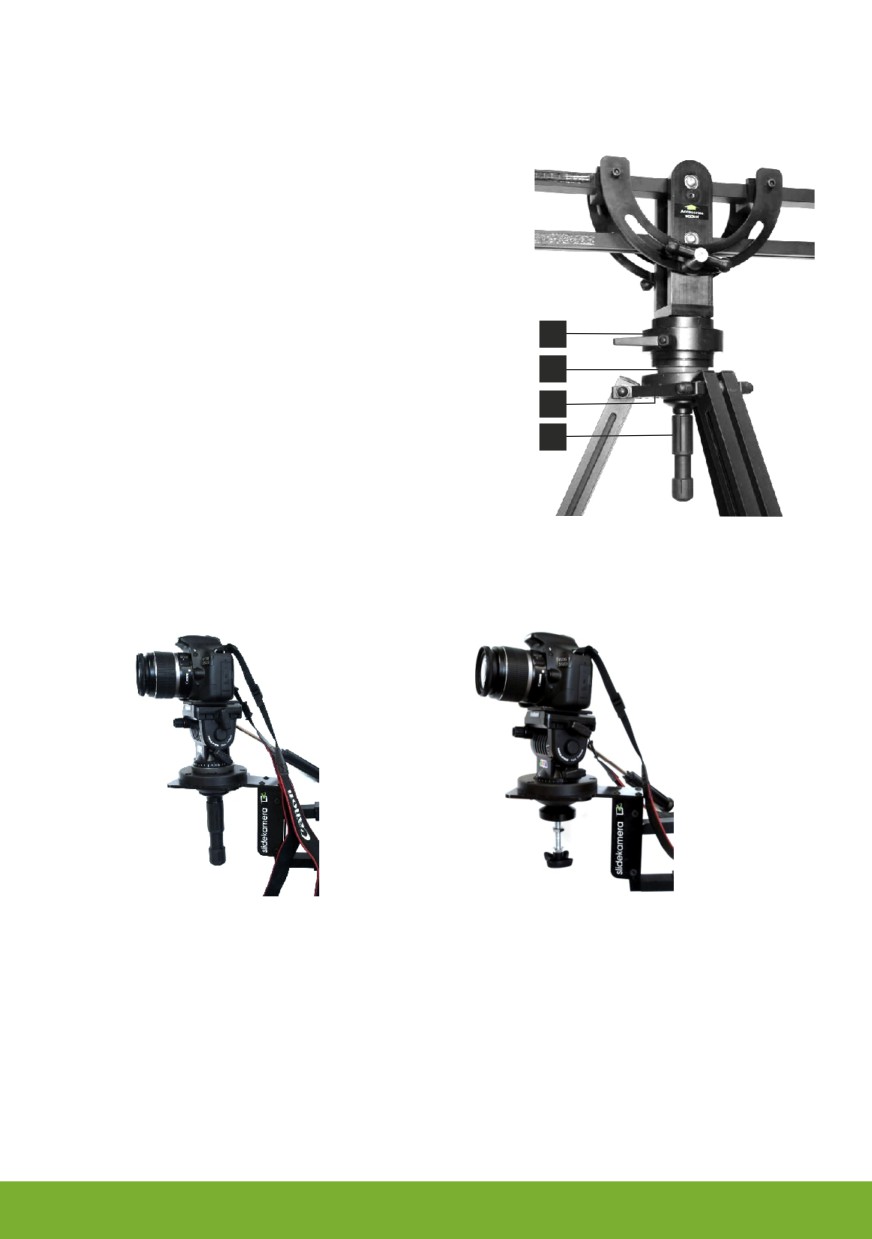

Ручки зажима грифа противовеса [1]

Резьбовое отверстие 1/4” для аксессуаров [2]

Гриф противовеса [3]

2

3

1

Для начала установите два веса по 2 кг.

6. Работа с операторским краном Slide Kamera HKR-1

С кранами с короткой стрелой, такой как Slide Kamera HKR-1, можно работать двумя способами:

R Оператор находится со стороны стрелы, где расположена фото- или видеокамера. Оператор вручную

управляет стрелой крана, поворотами и подъемом камеры, удерживая ручку штативной головы или

винта, которым крепится штативная голова. При необходимости оператор может двигаться вокруг

штатива. При этом оператор полностью контролирует процесс съемки и может направлять камеру в

нужную точку видеосъемки.

R В другом способе оператор находится со стороны противовесов. Подъем и поворот стрелы

осуществляется нажатием и поворотом конца стрелы с противовесами. При этом видеосъемка

осуществляется в направлении, в котором установлена фото- или видеокамера. В этом случае нет

полного контроля над процессом съемки. Для того чтобы контролировать процесс съемки, необходимо

использовать дополнительные внешние аксессуары, такие как микрофон, монитор, пульты

дистанционного управления и др. Для установки внешних аксессуаров в кране предусмотрено 4-ре

резьбовых отверстия 1/4”.

Что бы заблокировать и контролировать движение в горизонтальном и вертикальном направлении в кране

и вращающейся голове предусмотрены ручки блокировки.

На кране расположены две симметричные ручки регулировки и блокировки стрелы в вертикальном

положении и во вращающейся голове располагается ручка блокировки вращения.

1

2

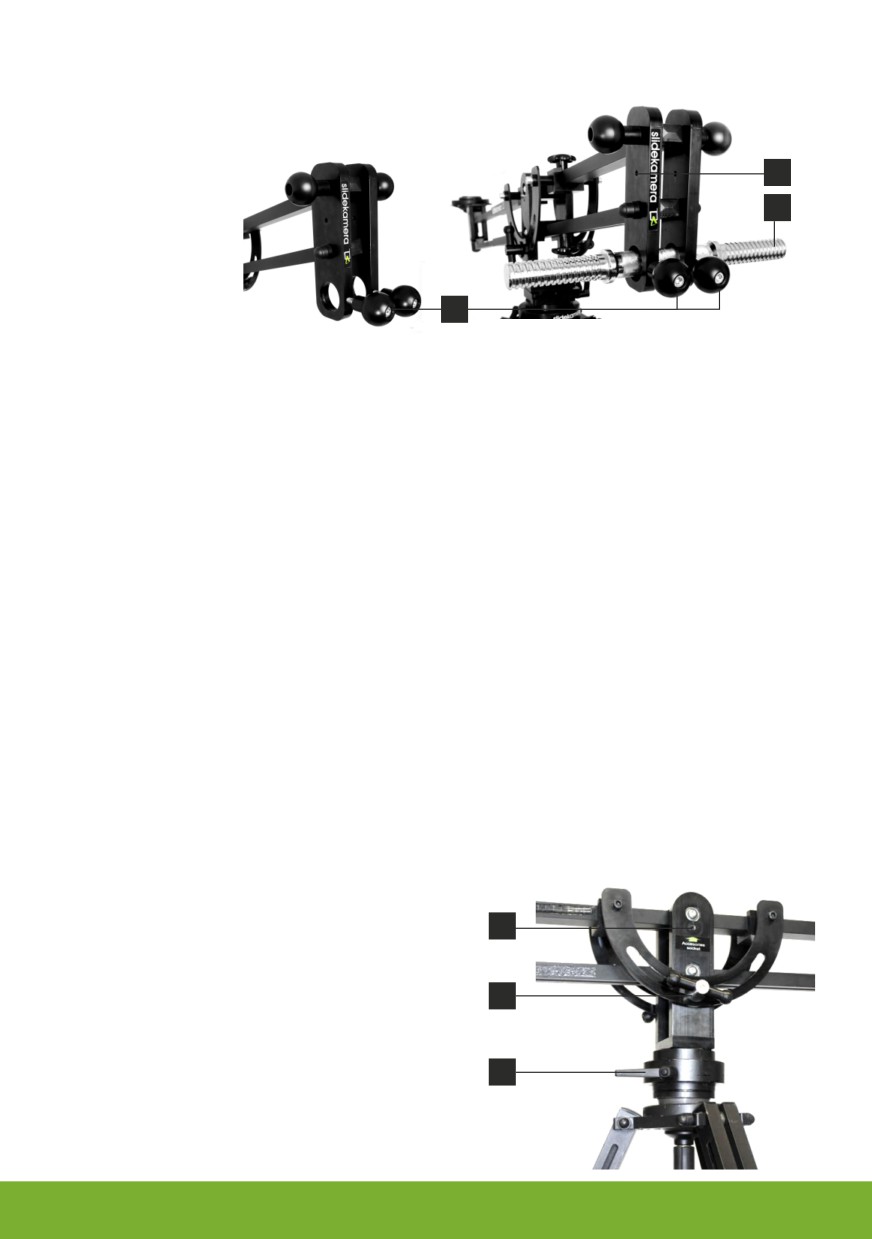

Резьбовые отверстия 1/4" для внешних аксессуаров

3

(монитор, микрофон и др.) [1]

Ручка блокировки движения стрелы в вертикальной плоскости [2]

Ручка блокировки поворота [3]

5

///////////////////////////////////////
