ИНЖЕНЕРНАЯ ГРАФИКА. Тесты с ответами (Специальность: СПО)
ИНЖЕНЕРНАЯ ГРАФИКА
Количество
Раздел
Тема
Подтема
тестовых
заданий
1. Геометрическое
1.1. Основные сведения по
6
черчение
оформлению чертежей
2. Основы
2.1. Метод проекций. Эпюр
начертательной
Монжа
7
геометрии и
проекционное черчение
2.2. Плоскость
6
2.3. Способы преобразования
4
чертежа
2.4. Аксонометрические
4
проекции
2.5. Поверхности и тела
6
2.6. Сечение геометрических
4
тел плоскостями
2.7. Взаимное пересечение
7
поверхностей тел
2.8. Проекции моделей
1
3. Проекционное
3.1. Эскиз детали
6
черчение и техническое
рисование
3.2. Технический рисунок
4
4. Машиностроительное
4.1. Правила разработки и
черчение
оформления конструкторской
6
документации
4.2. Изображения - виды,
10
разрезы, сечения
4.3. Чертɺж общего вида и
сборочный чертеж
11
5. Чертежи и схемы по
специальности
9
Всего тестовых заданий
91
1. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ
1.1. ОСНОВНЫЕ СВЕДЕНИЯ ПО ОФОРМЛЕНИЮ ЧЕРТЕЖЕЙ
ТЗ_1
Основная надпись выполняется в …
· нижнем правом углу
· нижнем левом углу
· верхнем правом углу
136
· верхнем левом углу
ТЗ_2
Линии видимого контура на чертежах линии видимого контура выполняются …
· сплошной тонкой
· сплошной толстой, основной
· штриховой
· сплошной волнистой
ТЗ_3
Размерные линии на чертежах размерные линии выполняются …
· сплошной тонкой
· штрихпунктирной
· штриховой
· разомкнутой
ТЗ_4
Размер шрифта определяется …
· высотой прописных букв в см
· высотой прописных букв в мм
· высотой прописных букв в м
· высотой прописных букв в дм
ТЗ_5
Линейные размеры на чертеже указываются в …
· миллиметрах
· метрах
· сантиметрах
· дециметрах
ТЗ_6
Размерные числа ставятся …
· над размерной линией
· под размерной линией
· сбоку от размерной линии
· наискосок от размерной линии
2. ОСНОВЫ НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ И ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ
2.1. МЕТОД ПРОЕКЦИЙ. ЭПЮР МОНЖА
ТЗ_7
Проецирование, при котором все проецирующие прямые проходят через одну точку S
(центр проецирования) называется …
· центральным
ТЗ_8
Проецирование, при котором все проецирующие прямые проходят параллельно
заданному направлению s (центр проецирования), называется …
· параллельным
137
ТЗ_9
Точки, лежащие на одной проецирующей прямой, называются …
· конкурирующие
· соседние
· одноименные
· последовательными
ТЗ_10
Прямые линии, соединяющие разноименные проекции точки на эпюре, называются …
· линиями проекционной связи
· линиями проекций точки
· линиями между точек
· параллельными линиями
ТЗ_11
Точка, у которой ни одна из координат не равна нулю, называется точкой … положения.
· общего
ТЗ_12

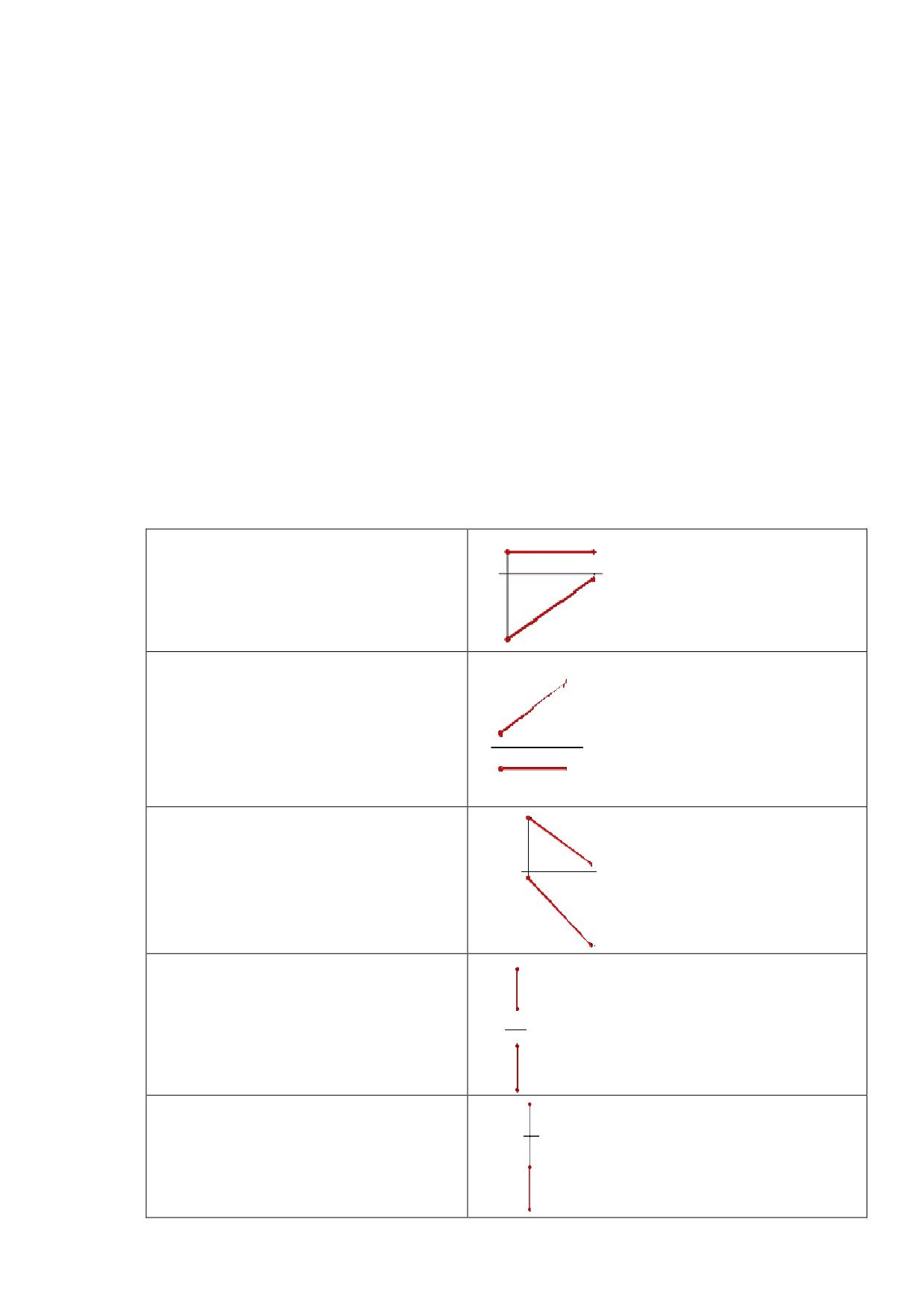

Соответствие
горизонталь
фронталь
прямая общего положения
профильная прямая
проецирующая прямая
138

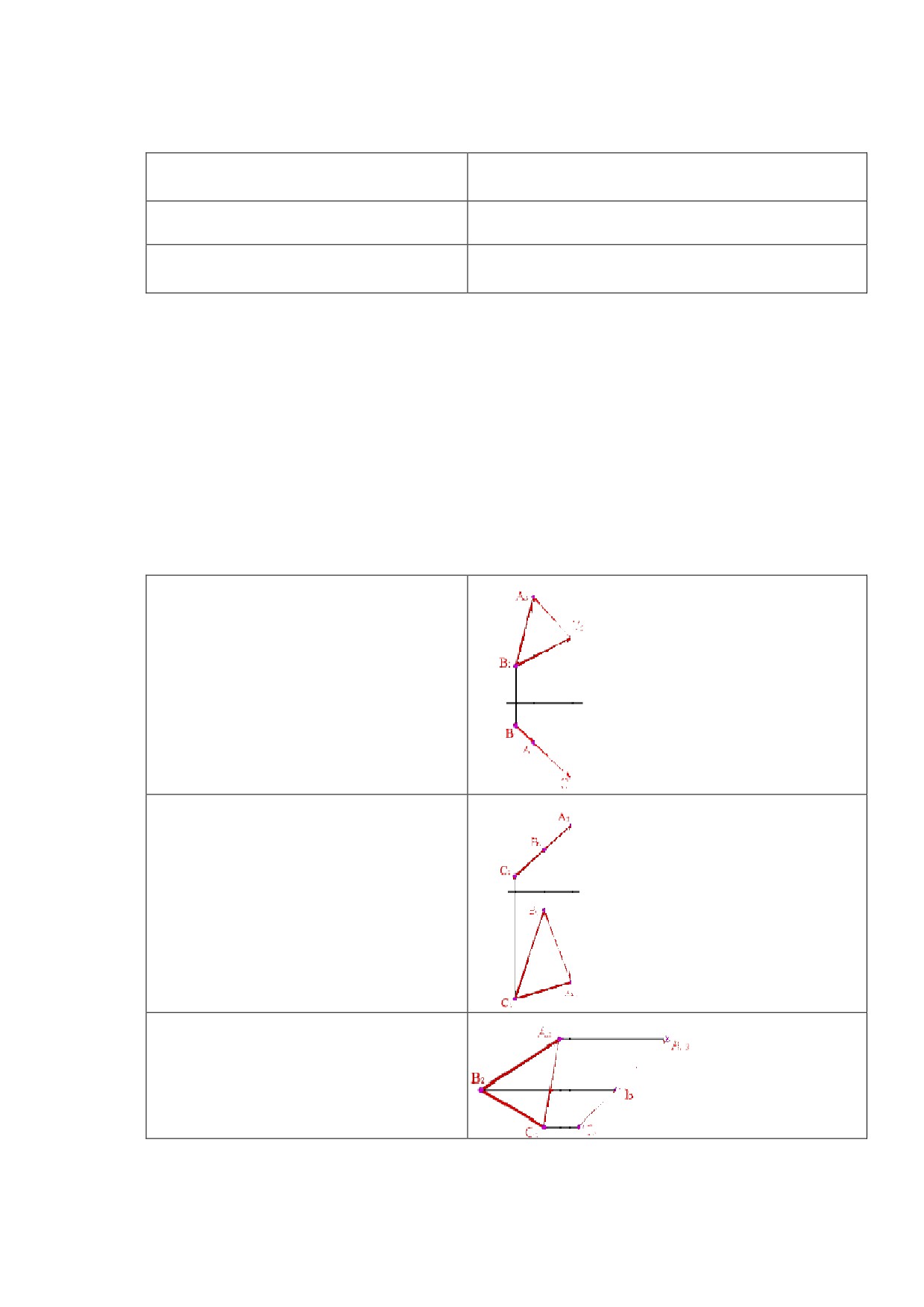

ТЗ_13
Соответствие.
координаты горизонтальной
х, у
плоскости проекций
координаты фронтальной плоскости
х, z
проекций
координаты профильной плоскости
у, z
проекций
2.2. ПЛОСКОСТЬ
ТЗ_14
Плоскость, перпендикулярная одной из плоскостей проекций, называется - …
· проецирующая
ТЗ_15
Плоскость, параллельная одной из плоскостей проекций, называется плоскостью …
· уровня
ТЗ_16

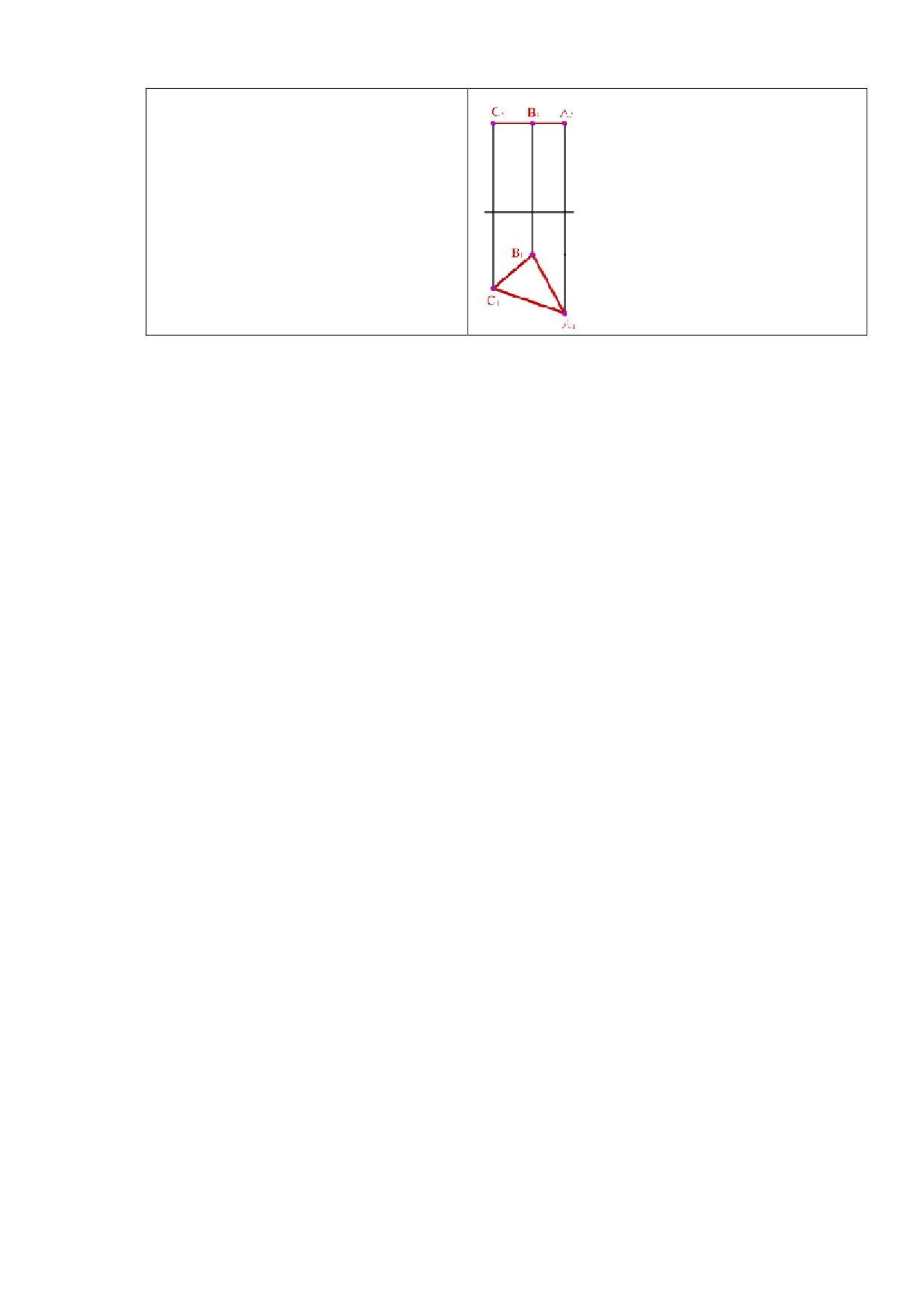

Соответствие.
горизонтально проецирующая
плоскость
фронтально проецирующая плоскость
профильно проецирующая плоскость
139
горизонтальная плоскость уровня
ТЗ_17
Главные линии плоскости …
· горизонталь
· фронталь
· профильные прямые
· параллель
ТЗ_18
Если две пересекающиеся прямые одной плоскости параллельны двум пересекающимся
прямым другой плоскости, то плоскости …
· параллельны
ТЗ_19
Если прямая перпендикулярна плоскости, то …
· горизонтальная проекция этой прямой перпендикулярна горизонтальной
проекции горизонтали плоскости
· фронтальная проекция этой прямой перпендикулярна фронтальной проекции
фронтали плоскости
· она параллельна одной из прямых, лежащих в этой плоскости
2.3. СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА
ТЗ_20
К способам преобразования ортогонального чертежа относятся способы: …
· замены плоскостей проекций
· плоскопараллельного движения
· вращения вокруг проецирующей прямой
· введения дополнительных эпюр
ТЗ_21
Суть способа замены плоскостей проекций состоит …
· во введении новой плоскости проекций, перпендикулярной одной из исходных
плоскостей П1 либо П2
· во введении новой плоскости проекций, параллельной одной из исходных плоскостей
П1 либо П2
· в проведение дополнительных построений на исходных плоскостях проекций
ТЗ_22
140
При любом способе преобразования, кроме вращения вокруг прямой уровня, одним
преобразованием можно превратить: …
· прямую общего положения в прямую уровня
· прямую уровня в проецирующую
· проецирующую плоскость в плоскость уровня
· плоскость общего положения в проецирующую
· прямую уровня в прямую общего положения
· проецирующую плоскость в плоскость общего положения
ТЗ_23
При способе перемены плоскостей проекций путɺм вращения, вокруг проецирующей
прямой перемещение точек осуществляется по …
· окружности, центр которой лежит на вводимой оси вращения
· произвольной кривой
· прямой
· параллели
2.4. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
ТЗ_24
Прямоугольная изометрическая проекция выполняется в осях, расположенных под углами
друг к другу … градусов.
·
120, 120, 120
·
135, 90, 135
·
90, 180, 90
·
90, 60, 90
ТЗ_25
Коэффициентом искажения называется отношение …
· длины проекции отрезка оси на картине к его истинной длине
· натуральной величины отрезка к длине его проекции
· длины отрезка по оси Х к длине по оси У
· длины отрезка по оси Х к длине по оси Z
ТЗ_26
В зависимости от отношения коэффициентов искажения аксонометрические проекции
могут быть
изометрическими
если коэффициенты искажения по всем трɺм
осям равны между собой
диметрическими
если коэффициенты искажения по двум любым
осям равны между собой, а по третьей -
отличается от первых двух
если все три коэффициента искажения по осям
триметрическими
различны

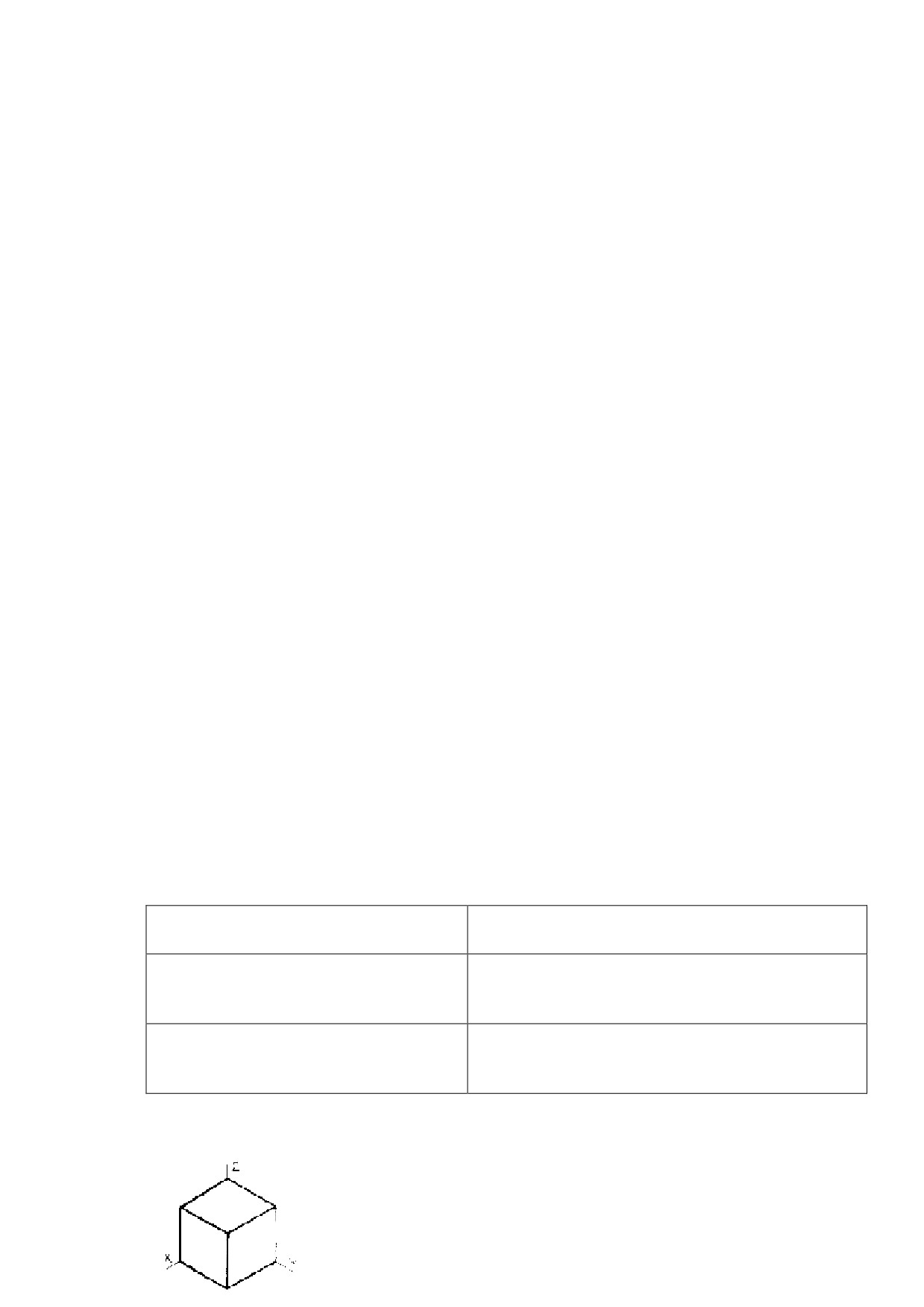

ТЗ_27
На чертеже изображена проекция куба …
141
· изометрическая
· диметрическая
· триметрическая
2.5. ПОВЕРХНОСТИ И ТЕЛА
ТЗ_28
Замкнутые пространственные фигуры, ограниченные плоскими многоугольниками
называются …
· многогранниками
ТЗ_29
К многогранникам относятся …
· призмы
· пирамиды
· тела Платона
· цилиндры
· торы
ТЗ_30
Правильные многогранники называются …
· тела Платона
· циклические тела
· винтовые поверхности
· торы
ТЗ_31
Геометрическое тело, образованное путɺм вращения окружности вокруг еɺ диаметра
называется …
· сфера
· тор
· конус
· цилиндр
ТЗ_32

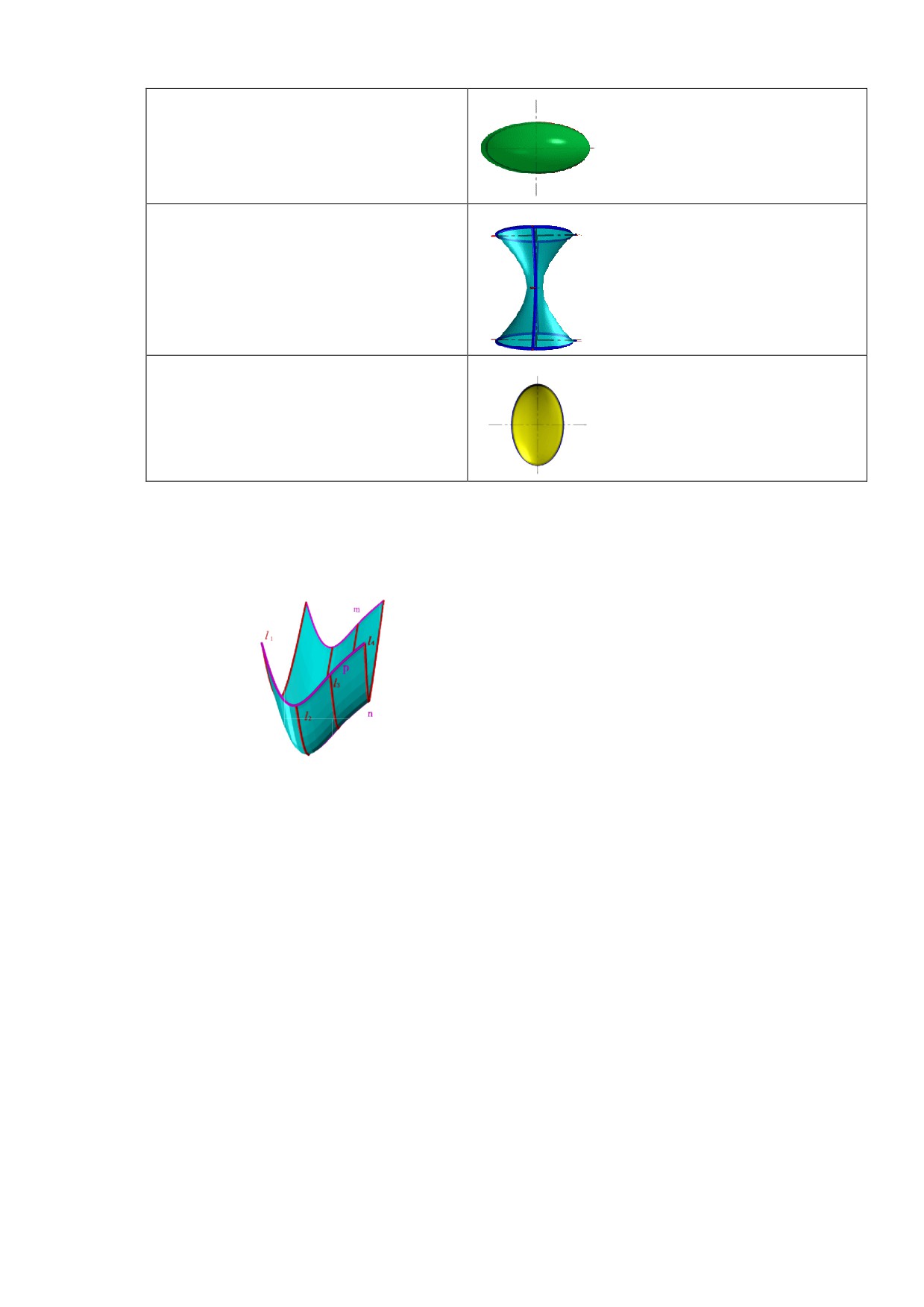

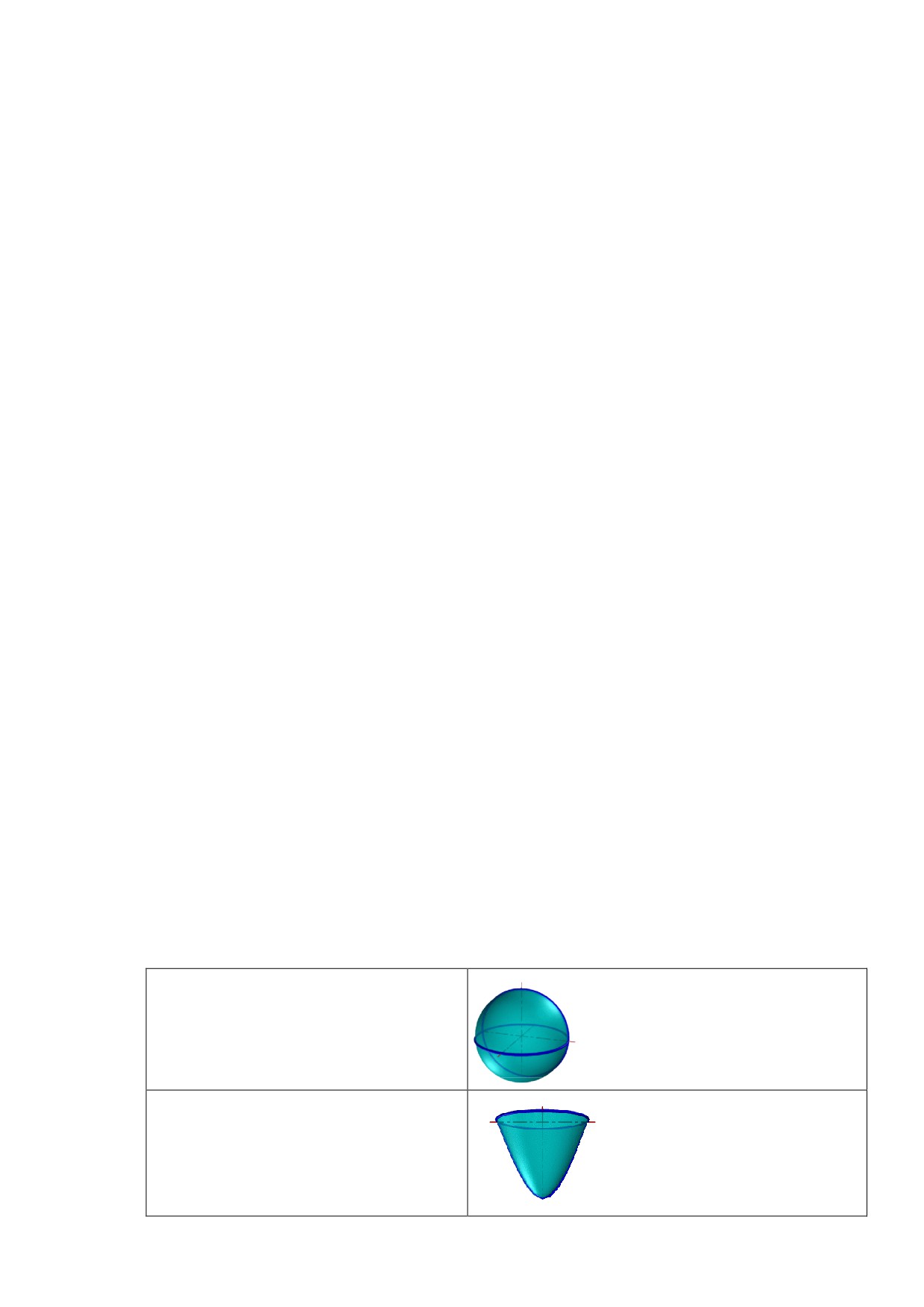

Соответствие.
сфера
параболоид вращения
142
сфероид
гиперболоид вращения
эллипсоид
ТЗ_33
На рисунке изображена …
· кинетическая поверхность
· линейчатая поверхность
· поверхность вращения
2.6. СЕЧЕНИЕ ГЕОМЕТРИЧЕСКИХ ТЕЛ ПЛОСКОСТЯМИ
ТЗ_34
Геометрическая фигура, получающаяся в результате пересечения многогранника
плоскостью, называется … многогранника.
· сечением
ТЗ_35
Сечение многогранника плоскостью можно построить по …
· точкам пересечения с плоскостью ребер многогранника
· линиям пересечения граней многогранника с плоскостью
· видимым точкам
ТЗ_36
При пересечении сферы проецирующей плоскостью линия сечения образует …
· окружность
· эллипс
143
· параболу
· гиперболу
ТЗ_37
При пересечении сферы плоскостью проходящей под углом к любой плоскости проекции
линия сечения образует …
· эллипс
· окружность
· гиперболу
· параболу
2.7. ВЗАИМНОЕ ПЕРЕСЕЧЕНИЕ ПОВЕРХНОСТЕЙ ТЕЛ
ТЗ_38
Для определения точек пересечения поверхностей тел используются вспомогательные …
· секущие поверхности
· прямые
· точки пересечения
· эллипсы
ТЗ_39
В качестве вспомогательных секущих поверхностей используются …
· плоскости, пересекающие заданные поверхности по простым и удобным для
построения линиям
· концентрические сферы
· плоскости, перпендикулярные или параллельные плоскости проекций
· цилиндрические поверхности
ТЗ_40
Опорными точками пересечения поверхностей тел являются …
· точки, проекции которых лежат на проекциях контурных линий одной из
поверхностей
· экстремальные точки - крайние правые и левые, высшие и низшие, ближайшие
и наиболее удалɺнные от плоскости проекций
· точки пересечения линий, образуемых вспомогательными секущими поверхностями
ТЗ_41
Линии взаимного пересечения многогранников …
· пространственные многоугольники
· плоская кривая
· концентрическая окружность
ТЗ_42
Плоская фигура, полученная при совмещении поверхности геометрического тела с одной
плоскостью, называется …
· развɺрткой
ТЗ_43
Свойства развɺртки …
· длины двух соответствующих линий поверхности и еɺ развɺртки равны между
собой
144
· угол между линиями на поверхности равен углу между соответствующими им
линиями на развɺртке
· прямой на поверхности соответствует также прямая на развɺртке
· параллельным прямым на поверхности не соответствуют параллельным прямым на
развɺртке
ТЗ_44
Методы построения развɺртки многогранных поверхностей …
· треугольника
· нормального сечения
· раскатки
· наложения
2.8. ПРОЕКЦИИ МОДЕЛЕЙ
ТЗ_45

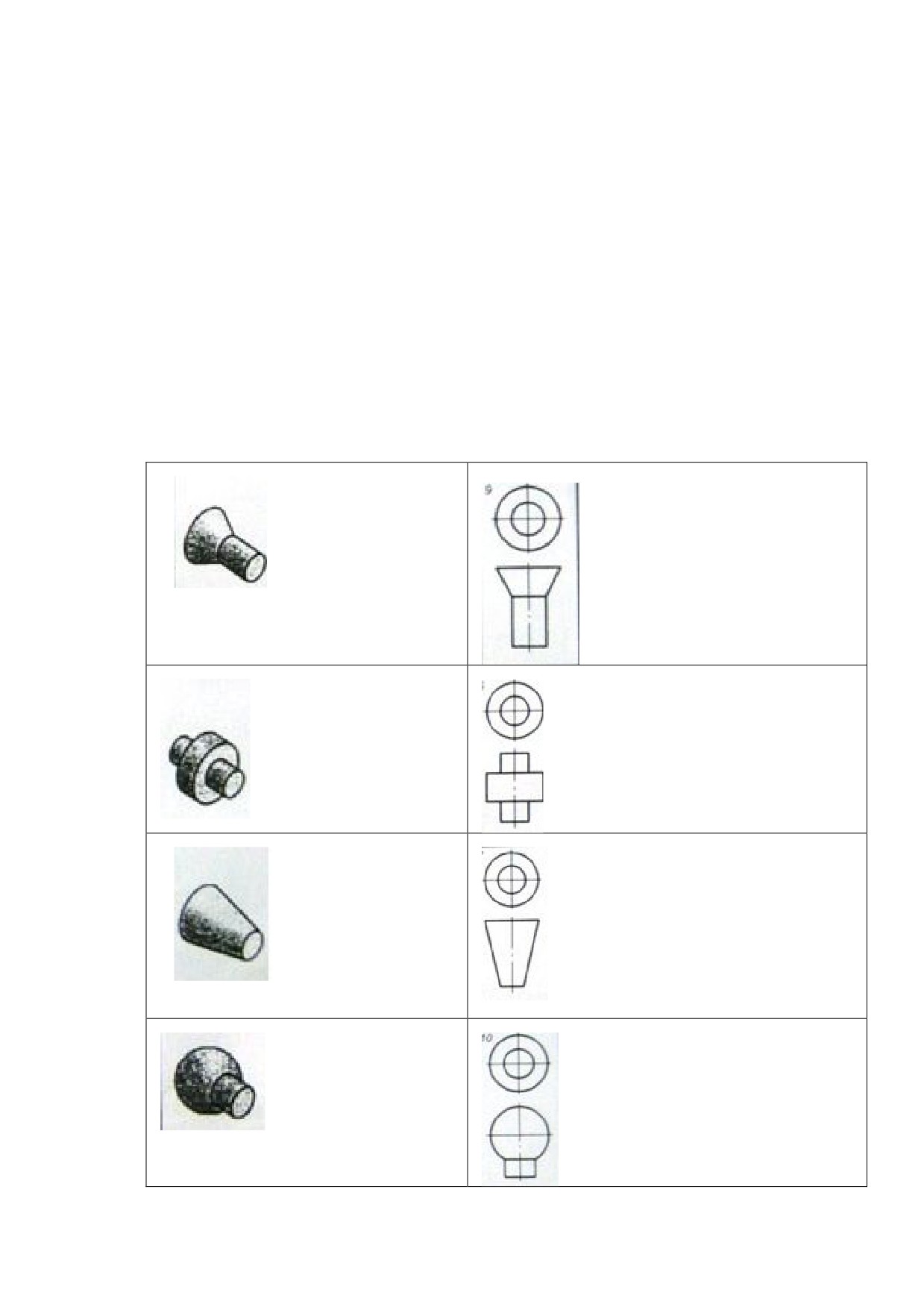

Соответствие.
145
3. ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ И ТЕХНИЧЕСКОЕ РИСОВАНИЕ
3.1. ЭСКИЗ ДЕТАЛИ
ТЗ_46
Чертɺж временного хаpактеpа, выполненный от pуки, на любой бумаге, без соблюдения
масштаба, но с сохранением пpопоpциональности элементов детали, в соответствии со
всеми правилами и условностями, установленными стандартами, называется …
· эскизом
ТЗ_47
Эскиз, как и чертɺж, должен содержать …
· минимальное количество изображений (видов, pазpезов, сечений)
· pазмеpы, предельные отклонения, обозначения шероховатости поверхности и
другие сведения необходимые для изготовления детали
· основную надпись по форме 1
· изометрическое изображение детали
ТЗ_48
Pазмеp формата чертежа выбирают …
· в зависимости от сложности и pазмеpов детали
· произвольно
· по указанию преподавателя
ТЗ_49
Любой объект при прямоугольном проецировании имеет …
·
1 вид
·
2 вида
·
3 вида
·
6 видов
·
любое количество видов
ТЗ_50
Все проекции на чертеже выполняют …
· в проекционной связи
· без проекционной связи
· произвольно
ТЗ_51
На фронтальной плоскости изображается …
· профильный вид
· вид сверху
· вид справа
· главный вид
· вид сзади
3.2. ТЕХНИЧЕСКИЙ РИСУНОК
ТЗ_52
146
Наглядное изображение имеющегося или проектируемого предмета, выполненное без
применения чертɺжных инструментов, от руки в глазомерном масштабе с соблюдением
пропорций и размеров элементов, составляющих его, называется … рисунком.
· техническим
ТЗ_53
Система изображения, используемая в машиностроительном черчении …
· прямоугольная изометрия
· прямоугольная диметрия
· косоугольная изометрия
ТЗ_54

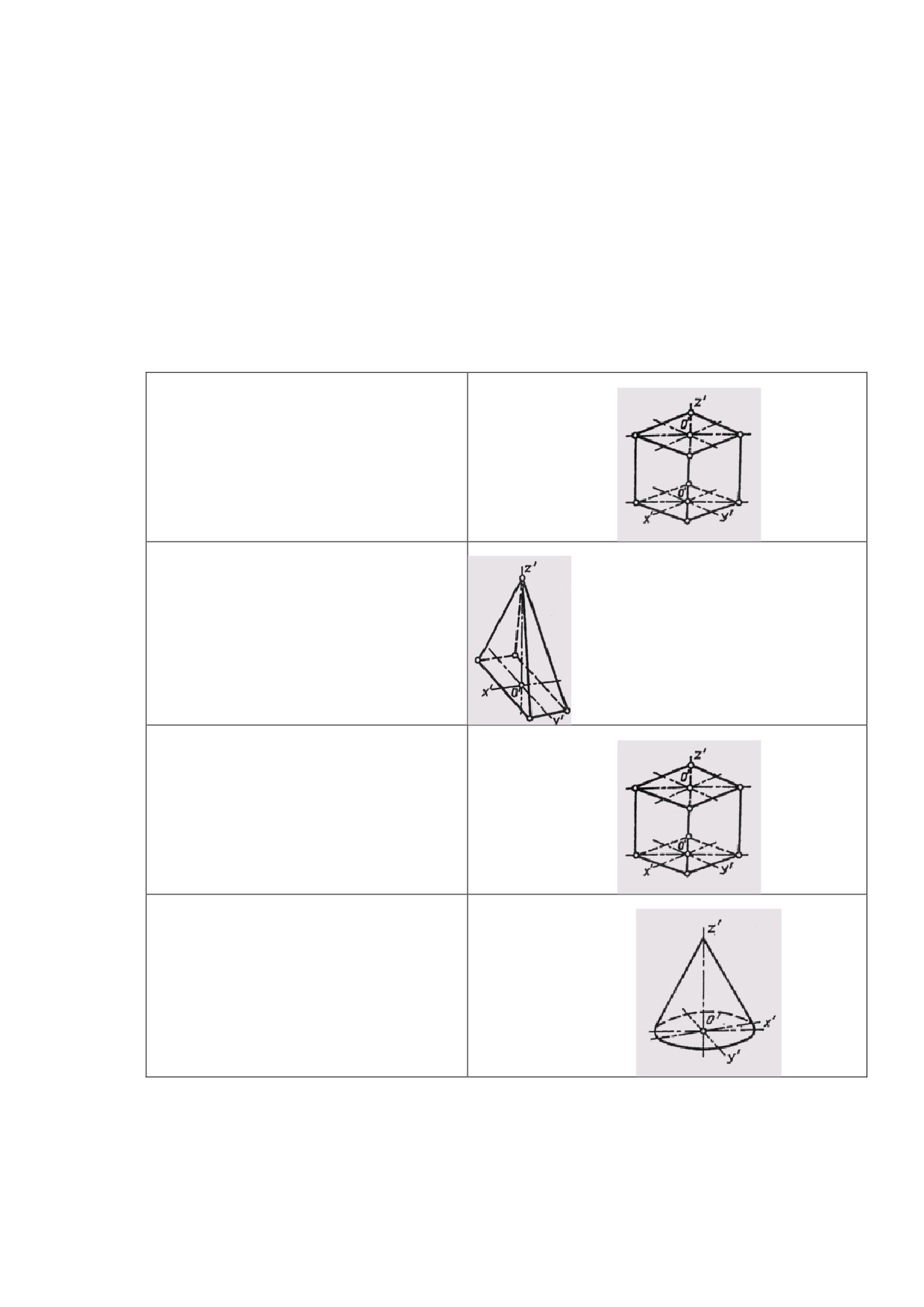

Соответствие
прямоугольная изометрия
прямоугольная диметрия
прямоугольная изометрия
прямоугольная диметрия
ТЗ_55
Последовательность выполнения технического рисунка
1: Построить аксонометрические оси и наметить расположение детали
2: Отметить габаритные размеры детали, построить объɺмную модель
3: Модель мысленно расчленить на отдельные геометрические формы, составляющие ее, и
выделить их тонкими линиями
147
4: Обвести линиями необходимой толщины видимые элементы модели
5: Выбрать способ оттенения и выполнить соответствующую дорисовку технического
рисунка.
4. МАШИНОСТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ
4.1. ПРАВИЛА РАЗРАБОТКИ И ОФОРМЛЕНИЯ КОНСТРУКТОРСКОЙ
ДОКУМЕНТАЦИИ
ТЗ_56
Документ, содержащий изображение детали и другие данные, необходимые для еɺ
изготовления и контроля, называется чертежом …
· детали
ТЗ_57
Документ, содержащий изображение сборочной единицы и другие данные, необходимые
для еɺ сборки (изготовления) и контроля называется … чертежом.
· сборочным
ТЗ_58
К текстовым конструкторским документам относятся …
· спецификация
· технические условия
· пояснительная записка
· теоретический чертɺж
ТЗ_59
Конструкторские документы подpазделяются на …
· оригиналы
· подлинники
· дубликаты
· копии
· свидетельства
ТЗ_60
Проектные документы: …
· техническое предложение
· эскизный проект
· технический проект
· конструкторский проект
ТЗ_61
Рабочая документация: …
· спецификация
· сборочный чертɺж
· чертɺж детали
· технический рисунок
4.2. ИЗОБРАЖЕНИЯ - ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
ТЗ_62
Невидимый контур детали на чертеже изображается … линией.
148
· штриховой
· пунктирной
· сплошной тонкой
· жирной
ТЗ_63
Изображение обращɺнной к наблюдателю видимой части поверхности предмета
называется …
· видом
ТЗ_64
Главный вид - вид …
· спереди
· сверху
· слева
· справа
· снизу
· сзади
ТЗ_65
Изображение отдельного, ограниченного места поверхности предмета называется
…
видом.
· местным
ТЗ_66
Изображение отдельного ограниченного места изделия на чертеже называется …
· главным видом
· местным видом
· видом сзади
· общим видом
ТЗ_67
Изображение предмета, мысленно рассечɺнного одной или несколькими плоскостями,
называют …
· разрезом
ТЗ_68
Разрез - это геометрическая фигура, полученная при мысленном рассечении предмета …
· секущей плоскостью
· секущей плоскостью и содержащая всɺ, что находится перед секущей плоскостью
· секущей плоскостью и содержащая то, что находится за секущей плоскостью
ТЗ_69
Разрез, выполненный по плоскости симметрии детали …
· обозначается на чертеже буквами (например, А-А)
· не обозначается на чертеже
· подписывается "Разрез по плоскости симметрии"
ТЗ_70
К сложным разрезам относятся …
· ступенчатый
149
· фронтальный
· наклонный
· профильный
· ломаный
ТЗ_71
Сечение на чертеже может быть выполнено …
· наложенным
· вынесенным
· начерченным
· простым
4.3. ЧЕРТЁЖ ОБЩЕГО ВИДА И СБОРОЧНЫЙ ЧЕРТЕЖ
ТЗ_72
Сборочный чертɺж может быть получен …
· в процессе проектирования нового изделия
· при вычерчивании готового изделия с натуры
· при деталировки чертежа общего вида
ТЗ_73
Последовательность выполнения сборочного чертежа
1: Установить части изделия и определить порядок их сборки и разборки
2: Составить схему деления изделия на составные части
3: Присвоить обозначение сборочной единице и еɺ элементам
4: Выполнить эскизы каждой отдельной детали конструкции
5: Установить количество необходимых изображений и выбрать масштаб построения
6: Определить необходимый формат листа, вычертить рамку, выполнить основную
надпись
7: Произвести планировку листа
8: Вычертить на всех изображениях тонкими линиями контур основной детали
9: Выполнить на сборочном чертеже необходимые разрезы, сечения, выносные элементы
10: Проверить чертɺж, нанести штриховку в разрезах и сечениях
11: Обвести линии чертежа
ТЗ_74
Графический конструкторский документ, определяющий состав сборочной единицы,
комплекса или комплекта, называется …
· спецификацией
ТЗ_75
Документ, определяющий конструкцию изделия, взаимодействие его составных частей и
поясняющий принцип работы изделия, называется чертежом … вида
· общего
ТЗ_76
Чертɺж общего вида включает в себя … изделия.
· изображение
· виды
· разрезы
· сечения
· надписи
150
· развɺртку
ТЗ_77
На сборочных чертежах наносят следующие размеры: …
· габаритные
· монтажные
· установочные
· эксплуатационные
· уточняющие
ТЗ_78
Части сборочной единицы нумеруются в соответствии с номерами позиций, указанных в
… этой сборочной единицы.
· спецификации
· ведомости
· перечне
· удостоверении
ТЗ_79
Последовательность расположения разделов спецификации
1: Документация
2: Комплексы
3: Сборочные единицы
4: Детали
6 Стандартные изделия
7: Прочие изделия
8: Материалы
9: Комплекты
ТЗ_80
Последовательность чтения сборочного чертежа изделия
1: Определить наименование изделия и масштаб изображения
2: По изображениям выяснить, какие виды, разрезы, сечения выполнены на чертеже
3: Прочитать технические требования на чертеже и проставленные размеры
4: По спецификации определить назначение каждой детали, положение еɺ на чертеже
5: Установить способы соединения деталей между собой
6: Мысленно представить внешние, внутренние формы изделия
7: Определить порядок сборки и разборки изделия
ТЗ_81
Процесс выполнения рабочих чертежей деталей, входящих в изделие, по сборочному
чертежу изделия называется …
· деталирование
ТЗ_82

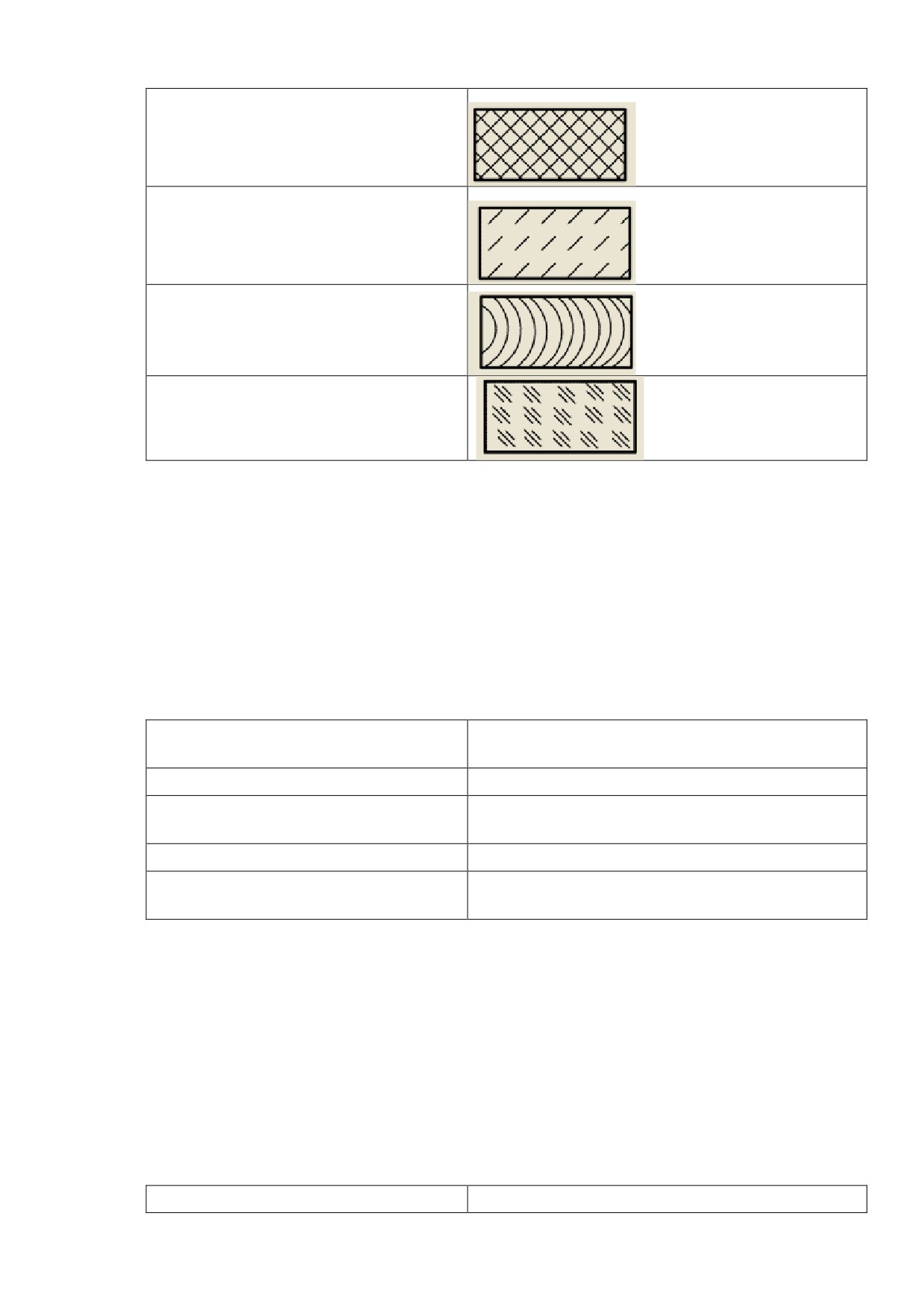

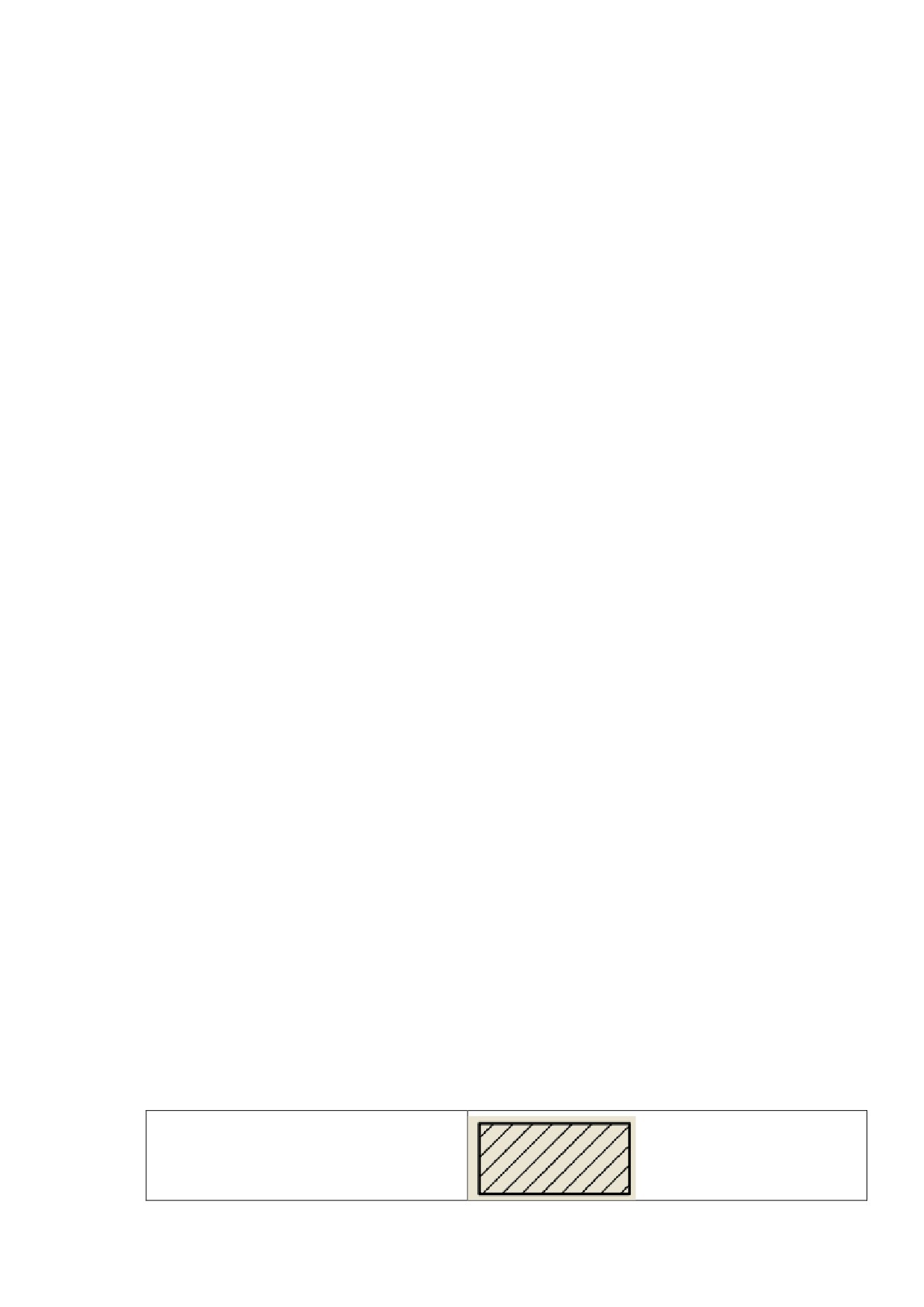

Соответствие графического обозначения материалов в сечениях.
металлы
151
неметаллы
бетон
дерево
стекло
5. Чертежи и схемы по специальности
ТЗ_83
Графический документ, на котором показаны в виде условных изображений и
обозначений составные части изделия и связи между ними в соответствии с ГОСТ 2.102—
68, называется …
· схема
ТЗ_84
Соответствие названия схем и их буквенного обозначения
Э
электрические
гидравлические
Г
пневматические
FT
кинематические
K
оптические
Л
ТЗ_85
Схемы разделяют на следующие типы …
· структурные
· функциональные
· принципиальные
· соединения
· подключения
· рейтинговые
ТЗ_86
Соответствие назначения схем и их названий
структурная
определяет основные функциональные части
152
изделия, их назначение и взаимосвязь
функциональная
разъясняет процессы, протекающие в
отдельных функциональных цепях изделия или
в изделии в целом
принципиальная
определяет полный состав элементов и связей
между ними в изделии, дает детальное
представление о принципах работы изделия
показывает соединения составных частей
монтажная
изделия и определяет провода, кабели,
трубопроводы, осуществляющие эти
соединения, а также места их присоединения
ТЗ_87
Схемы выполняются …
· без соблюдения масштаба
· с соблюдением масштаба
· от руки
ТЗ_88
Буквенное обозначение электрических элементов
резистор
R
конденсатор
C
катушка индуктивности
L
амперметр
A
генератор
Г
дроссель
Др
ТЗ_89

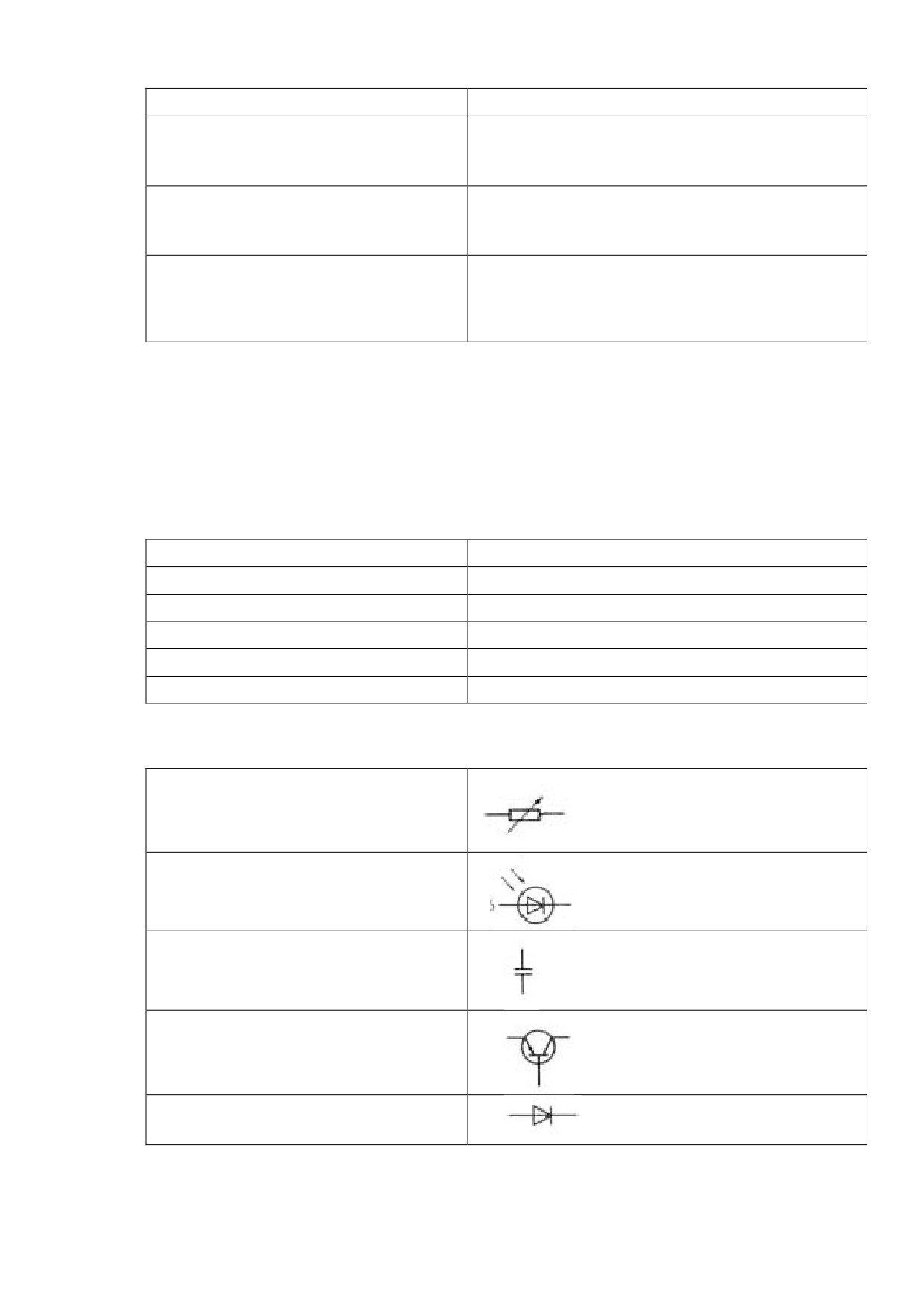

Соответствие.
переменный резистор
фотодиод
конденсатор постоянной ɺмкости
транзистор структуры р-n-р в
корпусе
диод выпрямительный
ТЗ_90
153

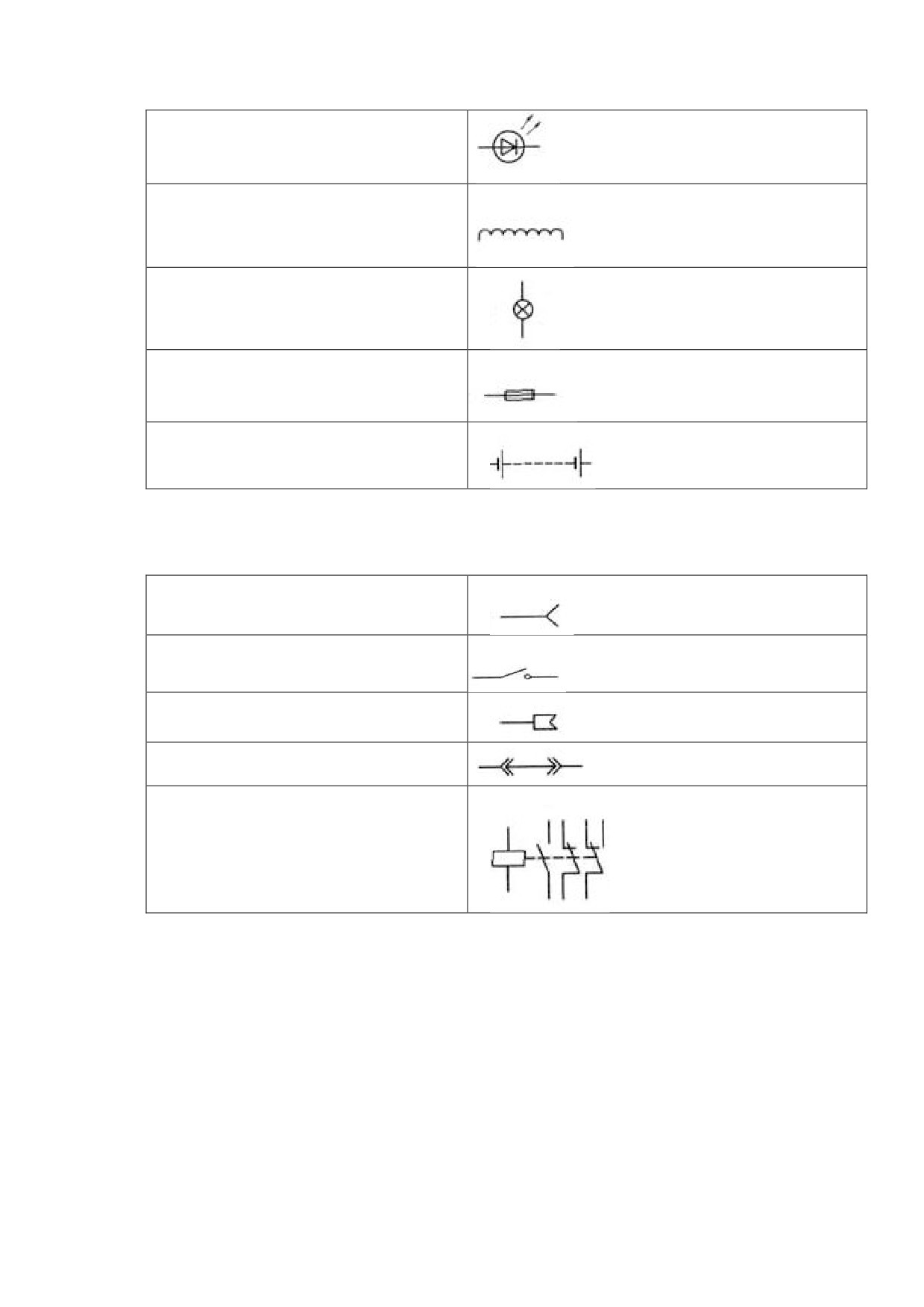

Соответствие.
светодиод
обмотка трансформатора,
автотрансформатора, дросселя,
магнитного
лампа накаливания осветительная и
сигнальная
предохранитель
батарея из гальванических элементов
или батарея
ТЗ_91
Соответствие.
гнездо разъɺмного контактного
соединения
контакт без самовозврата
замыкающий
гнездо контактного соединения
перемычка коммутационная
размыкающая цепь
реле электрическое с замыкающим
размыкающим и переключающим
контактами
154
