ОТИС Лифт (грузоподъемность-400 кг, скорость-1,0 м/с). Проектная документация по замене лифта (2017 год)





Жилой многоквартирный лом по адресу:
Замена лифта per. № 08365
РАБОЧАЯ ДОКУМЕНТАЦИЯ

Устанавливаемый пассажирский лифт:

ООО "ОТИС Лифт Грузоподъемность — 400 кг Скорость — 1,0 м/с
2017.11.0007





СОСТАВ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ.

1. Введение 2

2. Содержание проектной документации 3

2.1 Заключение по результатам обследования лифтового узла 3

2.2 Проектная документация 3

3. Основные проектные решения 3

3.1 Технико-экономическое обоснование принятых проектных решений 4 3.1.1. Выбор необходимых характеристик оборудования. 4

3.1.2 Выбор производителя оборудования. 4

3.2. Электроснабжение 5

3.3. Диспетчеризация 5

3.4. Вентиляция и отопление 5

3.5. Технологические решения 5

4. Охрана окружающей среды 6

5. Требования к энергоэффективности проектных и иных решений 6

Приложение А - Копия Технического задания на проектирование

Приложение Б - Копия выписки из Реестра членов саморегулируемой организации.

Приложение В - Копия заключения по результатам обследования лифта, отработавшего назначенный срок службы

Приложение Г - Письмо Заказчика о согласовании производителя лифтового оборудования.

Приложение Д - Строительное задание завода-изготовителя лифтового оборудования





1. Введение

Настоящей проектной документацией предусматриваются мероприятия по замене оборудования существующего пассажирского лифта per. № 08365 грузоподъемностью 320 кг и скоростью 0,71 м/с в жилом многоквартирном доме по адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, корп. 2, литера А, с учетом нормативной документации, принятой на территории Российской Федерации.

Основание для проектирования:

договор на оказание услуг по разработке проектной документации;

задание на проектирование (Приложение А);

строительное задание завода-изготовителя лифтового оборудования (Приложение Г);

результаты натурного осмотра объекта проектирования;

заключения по результатам обследования лифта, отработавшего назначенный срок службы (Приложение В).

Проектная документация разработана в соответствии с требованиями действующих нормативных документов:

СП 20.13330.2011 "Нагрузки и воздействия";

СП 70.13330.2012 "Несущие и ограждающие конструкции";

СП 16.13330.2011 "Стальные конструкции";

СП 15.13330.2012 "Каменные и армокаменные конструкции";

Федеральный Закон №123-Ф3 от 22.07.2008 "Технический регламент о требованиях пожарной безопасности";

Федеральный Закон №384-Ф3 от 30.12.2009 "Технический регламент о безопасности зданий и сооружений";

ГОСТ Р 53780-2010 “Лифты. Общие требования безопасности к устройству и установке”;

ГОСТ 5746-2015 "Лифты пассажирские. Основные параметры и размеры";

ТР ТС 011/2011 Технический регламент Таможенного союза "Безопасность лифтов”;

СП 31-110-2003. "Проектирование и монтаж электроустановок жилых и общественных зданий";

ПУЭ "Правила устройства электроустановок. Издание 7";

ВСН 60-89 "Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования";

СП 134.13330.2012 "Системы электросвязи зданий и сооружений. Основные положения проектирования";

ГОСТ Р 55963—2014 "Лифты. Диспетчерский контроль. Общие технические требования".

Проектная документация предусматривает замену существующего лифта, отработавшего назначенный срок службы. Взамен старого лифта устанавливается пассажирский лифт ООО "ОТИС Лифт с верхним машинным помещением.





2. Содержание проектной документации

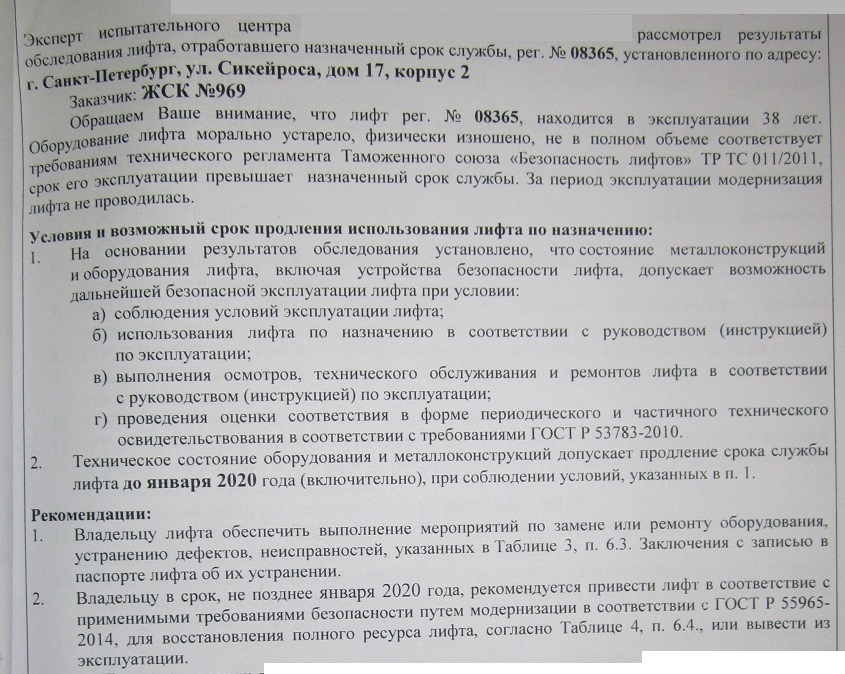

2.1. Заключение по результатам обследования лифтового узла

В заключении отражены результаты визуального обследования технического состояния конструкций лифтового узла, с последующей разработкой рекомендаций по восстановлению эксплуатационных свойств и усилению конструкций лифтового узла, а также определение основного направления проектных работ.

2.2. Проектная документация

Раздел 1. Пояснительная записка.

В разделе отражены общие сведения о месте, об объекте строительства, а также составе разделов настоящей проектной документации.

Раздел 2. Конструктивные и объемно-планировочные решения.

В разделе отражены конструктивные и объемно-планировочные решения при производстве общсстроитсльных работ при замене лифта.

Раздел 3. Технологические решения.

В разделе отражены технологические решения при производстве работ по монтажу оборудования при замене лифта.

Раздел 4. Сведения об инженерном оборудовании, о сетях инженерно-

технического обеспечения, перечень инженерно-технических мероприятий,

содержание технологических решений.

Подраздел 1. Система электроснабжения.

В подразделе предусматриваются электромонтажные работы при производстве работ по замене лифта.

Подраздел 2. Сети связи. Диспетчеризация.

В подразделе предусматривается подключение лифта к системе диспетчерского контроля.

Раздел 5. Проект организации капитального ремонта

В разделе отражены мероприятия по организации работ по капитальному ремонту лифта с целью обеспечения оптимальной организации процесса установки лифтового оборудования, улучшению качества работ, а также обеспечению безопасных условий труда и сохранению окружающей природной среды.

Раздел 6. Сметная документация на выполнение работ по замене лифта.

3. Основные проектные решения

Учитывая заключение по результатам обследования лифта, отработавшего назначенный срок службы (Приложение Г), содержащие расчет остаточного ресурса металлоконструкций, а также результаты Заключения по обследованию лифтового узла, принято решение о замене ремонте лифта per. № 08365.

При замене лифта все существующие инженерные системы, имеющие отношение к лифту, и оборудование лифта подлежат демонтажу с последующей заменой, а именно: кабина в сборе, противовес, двери шахты в сборе, тяговые элементы лифта и канат ограничителя скорости, ограничитель скорости, электропроводка по шахте и машинному помещению, вводное устройство, периферийные устройства, система управления лифтом, включая шкаф управления с аппаратами управления, аппаратуру системы позиционирования, подвесные лифтовые кабели, лебедка главного привода, детали подвески, механические устройства безопасности, направляющие кабины и противовеса.



3.1. Технико-экономическое обоснование принятых проектных решений

Выбор проектируемого оборудования выполняется в два этапа:

3.1.1.Выбор необходимых характеристик оборудования.

Выбор необходимых характеристик проектируемого лифтового оборудования был выполнен, исходя из характеристик существующего оборудования.

Грузоподъемность существующего лифта - 320 кг, грузоподъемность проектируемого лифта - 400 кг. Скорость движения кабины существующего лифта -0,71 м/с, скорость движения кабины проектируемого лифта - 1,0 м/с.

При этом увеличение скорости проектируемого оборудования по сравнению с существующим не является критичным ввиду того, что улучшение эксплуатационных показателей лифта не приводит к изменению существующих объемно-планировочных решений лифтового узла и соответственно к существенным затратам по доработке строительной части.

Размеры кабины проектируемого лифта выбраны такими же, как и для существующего, так как в противном случае изменение размеров кабины приведет к изменению существующих объемно-планировочных решений лифтового узла и соответственно к дополнительным затратам по доработке строительной части.

3.1.2 Выбор производителя оборудования.

Выбор производителя оборудования выполнен согласно Технического задания, утвержденного Заказчиком, и письма Заказчика о согласовании лифтового оборудования.

Таким образом, проектом предусматривается установка оборудования производства ООО «ОТИС Лифт». Производство расположено в РФ, г. .

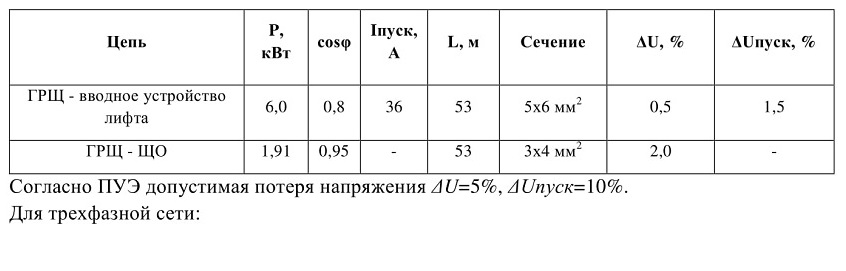

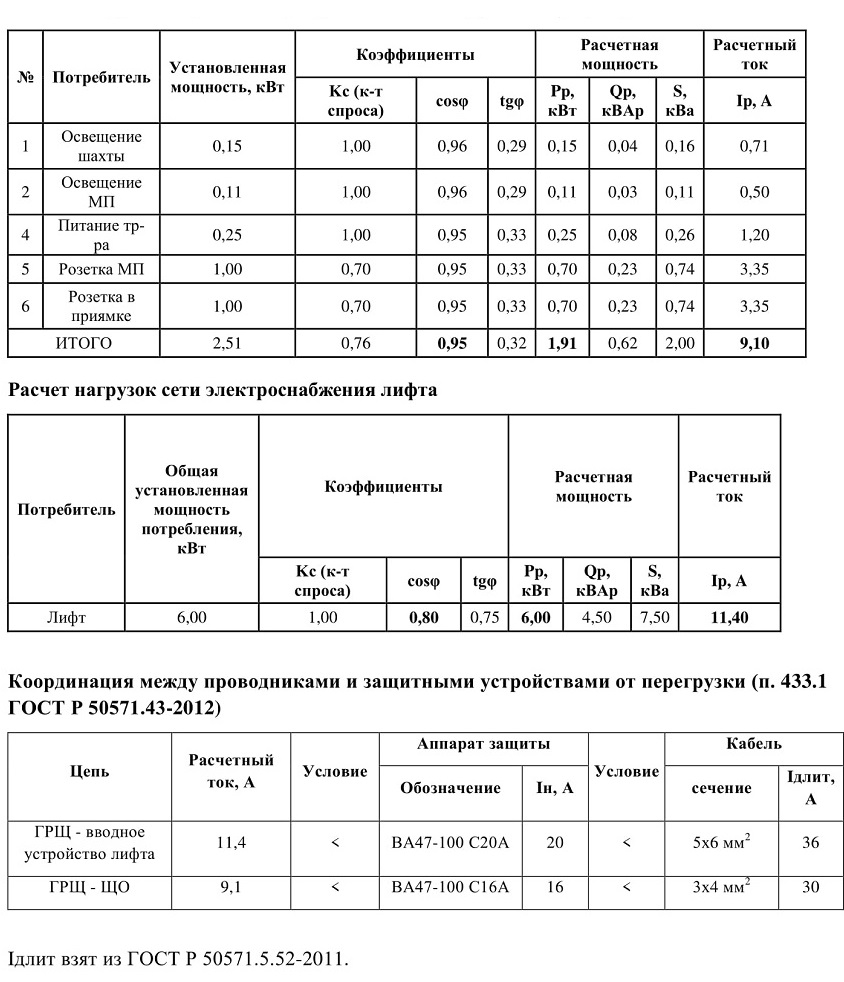

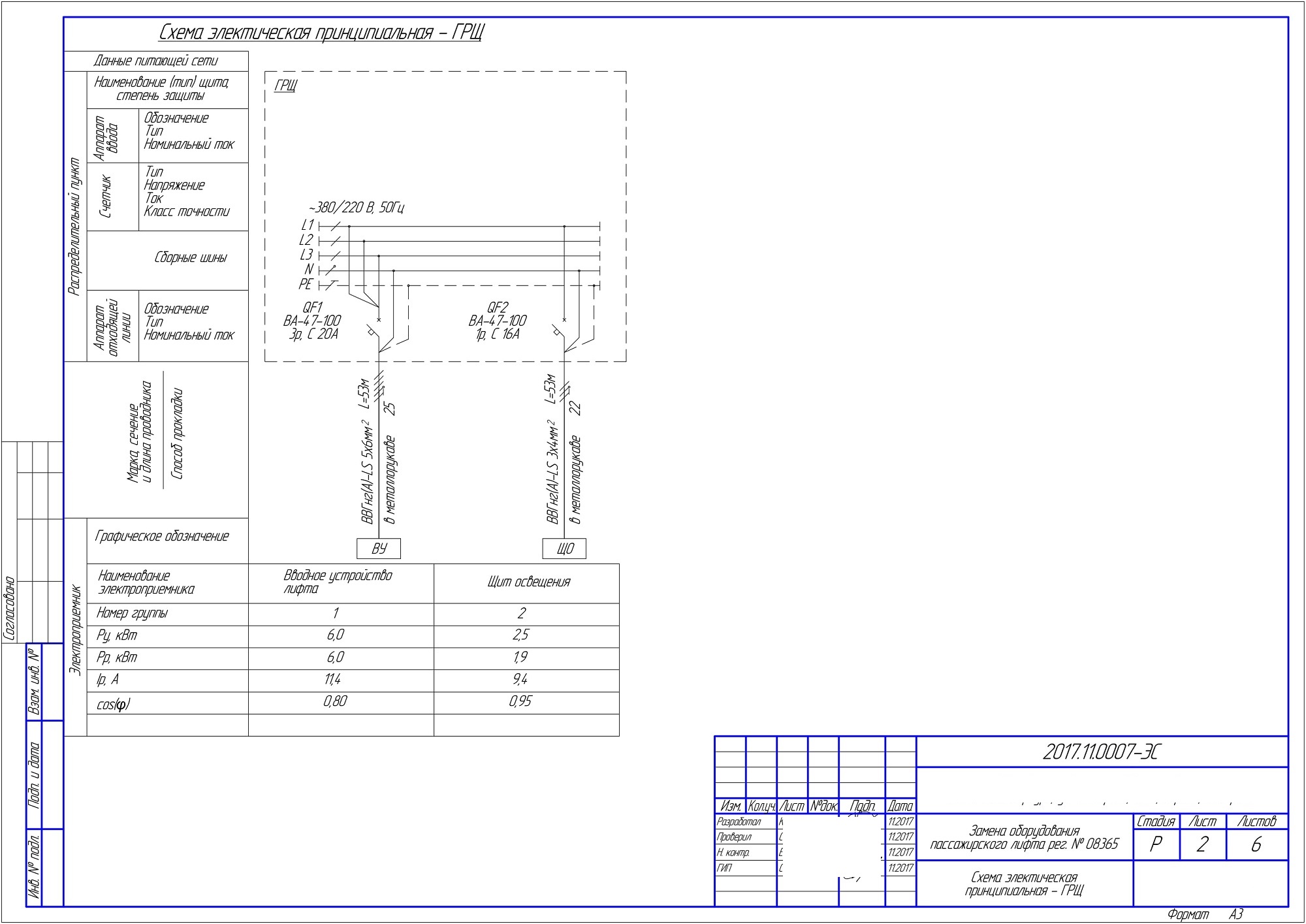

3.2. Электроснабжение

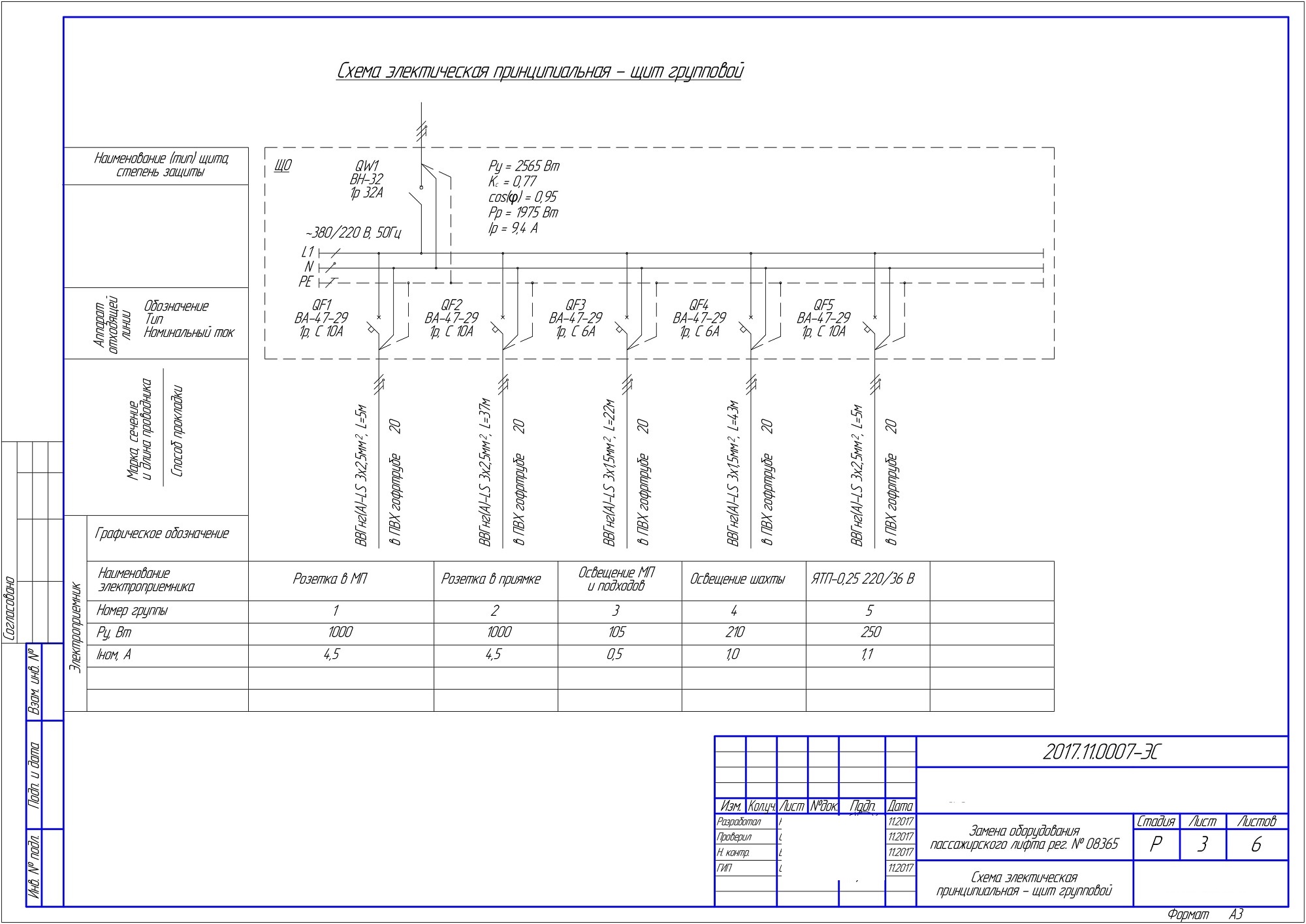

В соответствии с ПУЭ 7 силовое электроснабжение лифта производится по самостоятельной линии от ГРЩ (ВРУ) здания.

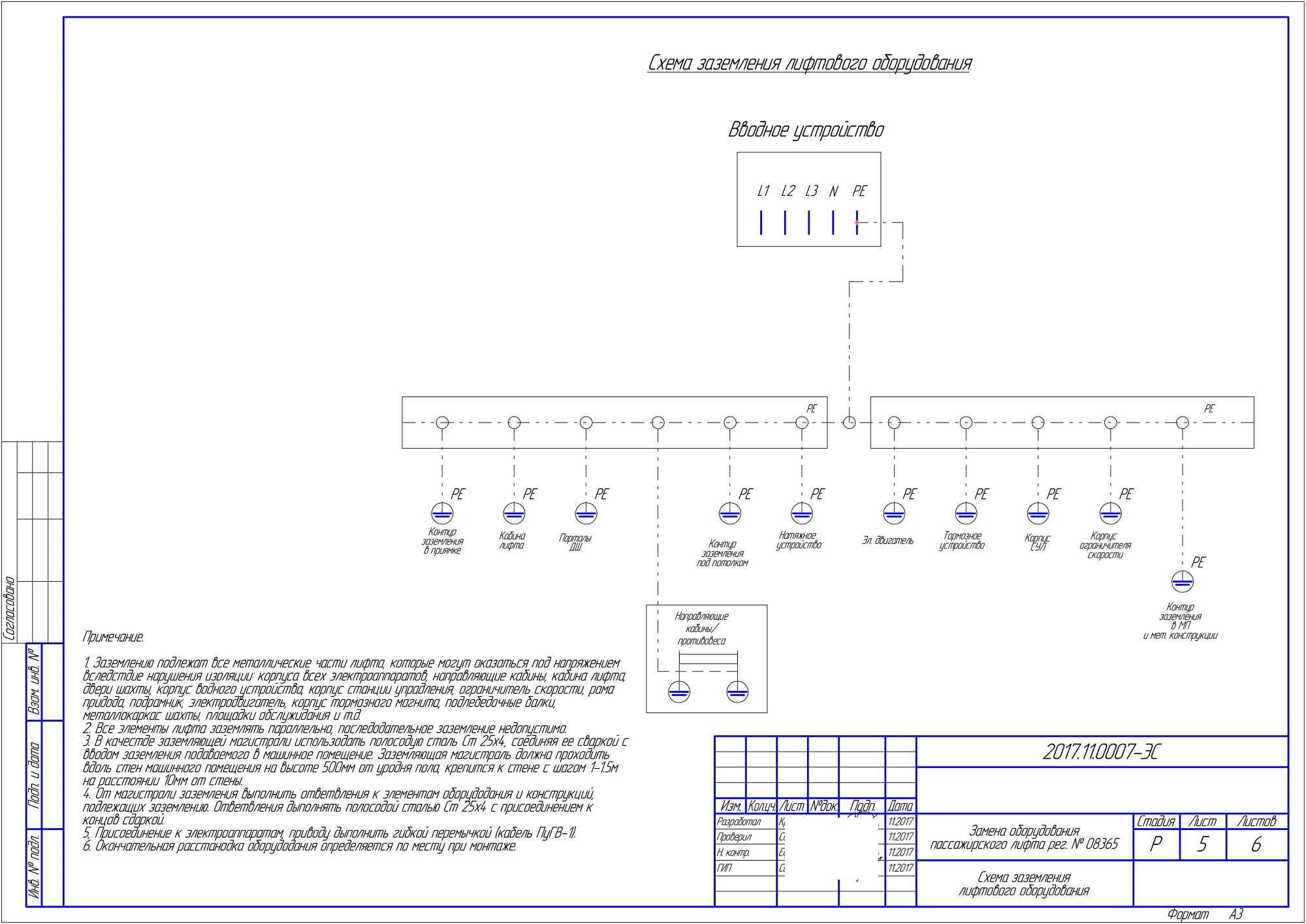

Заземлению подлежат все металлические части лифта, которые могут оказаться под напряжением вследствие нарушения изоляции. Все элементы лифта заземлять параллельно, последовательное заземление недопустимо.

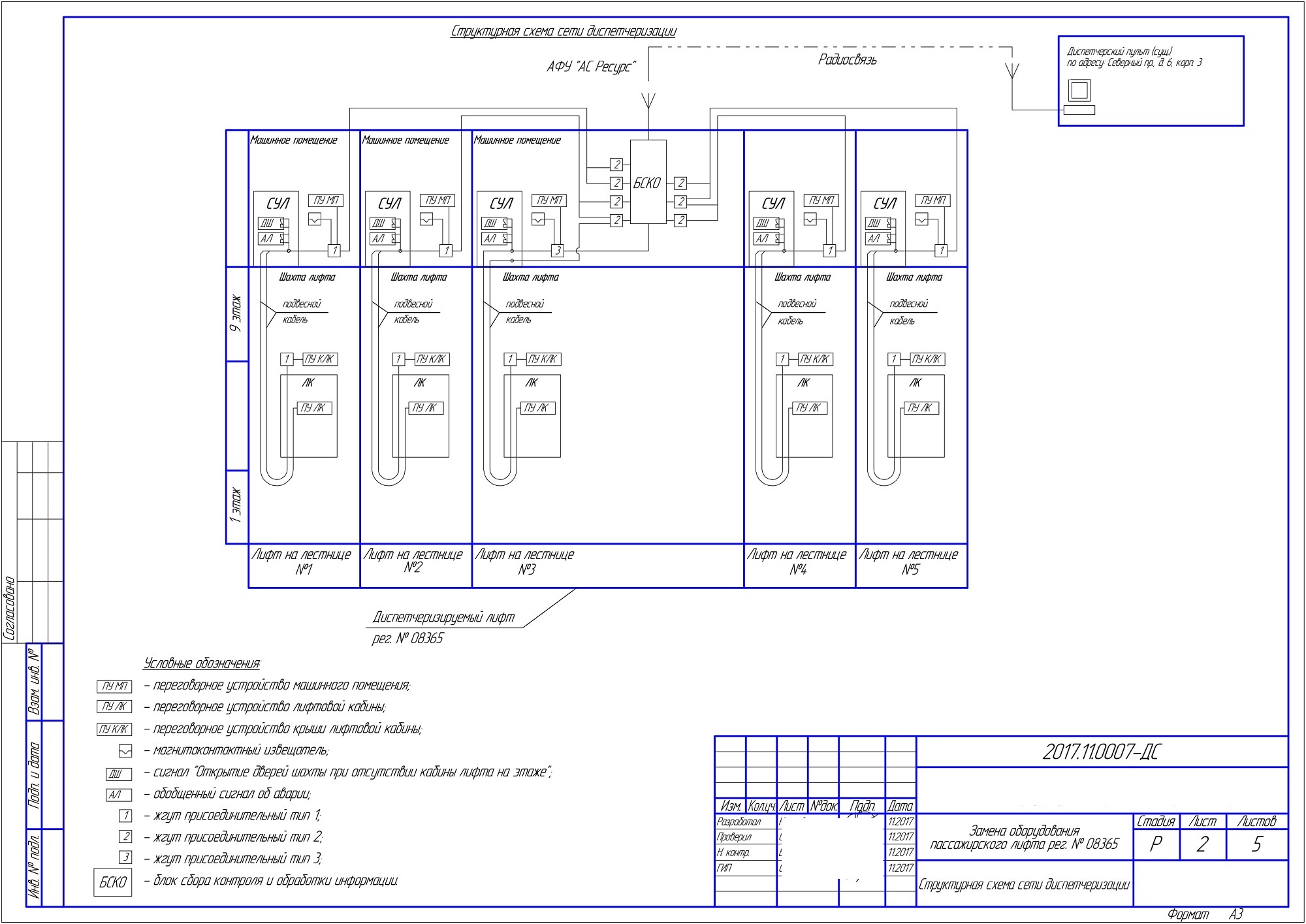

3.3. Диспетчеризация

Согласно требованиям технического регламента Таможенного союза "Безопасность лифтов" ТР ТС 011/2011 все лифты должны быть оборудованы диспетчерской связью. В соответствие с заданием на проектирование в данной проектной документации рассматривается решение по обеспечению лифта двухсторонней переговорной связью между диспетчерским пунктом и кабиной, диспетчерским пунктом и машинным помещением, диспетчерским пультом и крышей кабины, а также звуковой сигнализацией о вызове диспетчера на связь и передачей информации о срабатывании электрических цепей безопасности, о несанкционированном открывании дверей шахты.

3.4. Вентиляция и отопление

Нормальные значения климатических факторов среды для машинного помещения и шахты составляют:

температура воздуха должна быть от +5°С до 40°С, относительная влажность не должна превышать 80% при t=+25°C Особых мероприятий по соблюдению температурного режима не требуется -машинное помещение и шахта лифт расположены внутри здания.

Должна быть предусмотрена вентиляция шахты и машинного помещения по принципу естественной конвекции с устройством вентиляционных проемов. Вентиляции шахты осуществляется через отверстия в надшахтном перекрытии. В качестве вентиляции машинного помещения предусмотреть вентиляционное отверстие с решеткой.

3.5. Технологические решения

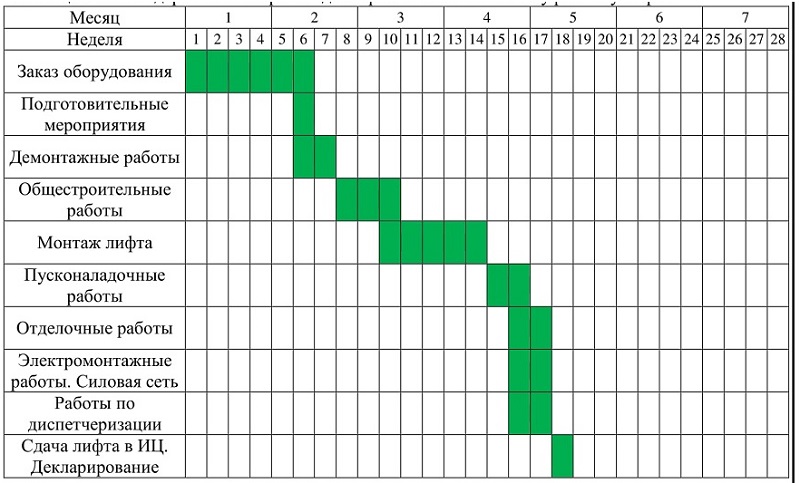

Работы по замене лифта разделены на два основных этапа. Первый этап: демонтаж существующей лифтовой установки. Второй этап: монтаж новой лифтовой установки.

Замена лифта производиться в стесненных условиях, а именно:

замена лифта производится в существующем здании без расселения жильцов;

наличием в районе рабочей площадки действующих сетей и коммуникаций;

стесненные условия складирования материалов;

интенсивным движением жильцов в районе производства работ.

Указанные факторы являются основанием для применения в сметных расчетах коэффициента стесненности.

В связи с тем, что работы производятся в стесненных условиях, в условиях действующего эксплуатационного режима здания, в качестве основного метода производства демонтажных работ принят поэлементный демонтаж, предусматривающий разборку лифтовой установки отдельными элементами с переоборудованием кабины лифта во временное средство подмащивания.







Монтаж нового оборудования также предусмотрен поэлементным и предусматривает укрупненную сборку лифтовой установки из отдельных узлов и сборочных единиц непосредственно на месте монтажа.

К производству работ по демонтажу и монтажу оборудования лифта допускаются монтажники, прошедшие обучение и имеющие удостоверение о проверке знаний правил техники безопасности.

4. Охрана окружающей среды

При проведении комплекса строительно-монтажных работ по установке лифта на данном объекте, отходопроизводители должны соблюдать необходимые условия и требования:

при производстве работ на данном объекте необходимо принимать меры по обращению с отходами, обеспечивающие охрану окружающей среды и сбережение природных ресурсов, соблюдать действующие экологические, санитарно-эпидемиологические и технологические правила при обращении с отходами; запрещается захоронение на участке работ строительного мусора; все автотранспортные средства (самосвалы и контейнеровозы, перевозящие открытые бункеры накопители с отходами) должны перед выездом с территории производства работ оснащаться брезентовым тентом, а также проходить мойку колес;

при эксплуатации двигателей внутреннего сгорания нельзя орошать почвенный слой маслами и горючим;

запрещается сжигание всех сгорающих отходов, загрязняющих воздушное пространство;

сброс строительных отходов и мусора с этажей здания осуществлять с применением закрытых лотков. Во избежание запыленности не допускается открытый сброс мусора с этажей;

для вывоза строительных отходов на захоронение на полигон или на предприятие по переработке отходов, отходопроизводитель должен заключить Договора с соответствующими организациями



5. Требования к энергоэффективности проектных и иных решений

Для обеспечения энергетической эффективности лифта выполнены соответствующие требования, устанавливаемые законодательством Российской Федерации, в том числе ФЗ-261 от 23.11.2009:

- Запроектированное лифтовое оборудование должно содержать информацию о классе его энергетической эффективности в технической документации, прилагаемой к этому оборудованию, в его маркировке и этикетках;

- Предусмотрена замена ламп накаливания (освещение машинного помещения, лифтовой шахты, а также этажных площадок (при необходимости)) на энергосберегающие осветительные приборы;

- При осуществлении строительно-монтажных работ должна быть предусмотрена организация учета и контроля расхода энергетических ресурсов;

- При осуществлении строительно-монтажных работ должны быть использованы малоэнергоемкие механизмы и оснастки.





Обозначение

2017.11.0007-КР-С
2017.11.0007-КР-ПЗ
2017.11.0007-КР
Наименование
Содержание раздела
Текстовая часть. Пояснительная записка
Графическая часть. Рабочие чертежи







Раздел 2. Конструктивные и объемно-планировочные решения

1. Введение _

Настоящим разделом проектной документацией предусматриваются мероприятия по общестроительным работам в шахте и машинном помещении для последующей установки лифта в связи заменой лифта per. № 08365 грузоподъемностью 320 кг и скоростью 0,71 м/с в жилом многоквартирном доме по адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, корп. 2, литера А, с учетом нормативной документации, принятой на территории Российской Федерации.

Основание для проектирования:

- договор на оказание услуг по разработке проектной документации;

- задание на проектирование (Приложение А);

- строительное задание завода-изготовителя лифтового оборудования (Приложение

Г);

- результаты натурного осмотра объекта проектирования;

- заключения по результатам обследования лифта, отработавшего назначенный срок службы (Приложение В).

Настоящий раздел проектной документации разработан в соответствии с требованиями действующих нормативных документов:

- ГОСТ Р 21.1101 -2013 "СПДС. Основные требования к проектной и рабочей документации";

- ГОСТ 21.210-2014 "СПДС. Условные графические изображения электрооборудования и проводок на планах";

- Федеральный закон от 22.07.2008 № 123-ФЭ "Технический регламент о требованиях пожарной безопасности";

- СГ1 54.13330.2011 "Здания жилые многоквартирные";

- ТР ТС 011/2011 Технический регламент Таможенного союза "Безопасность лифтов”;

- СП 16.13330.2011 "Стальные конструкции";

- СП 15.13330.2012 "Каменные и армокаменные конструкции";

- СП 63.13330.2012 "Бетонные и железобетонные конструкции";

- СП 70.13330.2012 "Несущие и ограждающие конструкции".







В настоящем разделе проектной документации предусматриваются работы по шахте и машинному помещению лифта в следующем объеме:

- демонтаж существующего лифтового оборудования;

- строительно-монтажные и отделочные работы по шахте, машинному помещению, и на посадочных площадках.

Графическая часть раздела содержит планы, разрезы, спецификацию основных элементов шахты в объеме необходимым для согласования с заводом-изготовителем лифтового оборудования принятых конструктивных и объемно-планировочных решений,



 работ необходимо соблюдать требования СНиП 12-03-2001 («Безопасность труда в строительстве. Часть 1. Общие требования»).



Отделочные работы.

После выполнения монтажных работ необходимо выполнить строительно-отделочные работы по шахте и машинному помещению(перечень работ уточняется представителем монтажной организации):

• окраска металлических конструкций в шахте;

• выполнение примыканий (установка обрамлений) дверей шахты к строительным проемам и т. д.

• косметический ремонт машинного помещения.

Шины заземления и заземляющие перемычки должны быть окрашены согласно ПУЭ (седьмое издание) ст. 1.1.29 продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зелёного цветов. Боковые (торцевые) поверхности вращающихся механизмов (канатоведущий шкив лебёдки, шкив ограничителя скорости, отводные блоки) должны быть окрашены в желтый цвет, пресс-маслёнки, сливные пробки и т.п. должны быть окрашены в красный цвет. На створках дверей шахты с внутренней стороны должны быть написаны номера соответствующих этажей.

Стены в МП окрасить водоэмульсионной краской на акриловой или латексной основе. Полы в МП должны иметь покрытие, не допускающее образования пыли (например, цементное с жслезнением поверхности или окраски). Г1УЭ (7-е издание, ст. 5.1.35).

Дверь МП должна выдерживать в запертом положении нагрузку 300 Н, равномерно распределенную по круглой или квадратной площадке площадью 5 см2 и приложенную к дверной панели под прямым углом в любой ее точке и с любой стороны с упругой деформацией, не превышающей 15 мм, при этом остаточная деформация не допускается. Дверь МП должна быть оборудована замком, отпираемым снаружи ключом, а изнутри помещения - без ключа. Минимальные размеры двери 800x1800мм.

Установку электрических устройств безопасности выполнить в соответствии с требованиям ГОСТР53780-2010п.5.5.4.30, п.5.2.11.6.

Сварные швы выполнить по ГОСТ 5264-80 электродами Э42А ГОСТ 9467-75.

Катет шва принять по наименьшей толщине свариваемых элементов.

После монтажа все открытые металлические конструкции освободить от признаков коррозии, покрыть железным суриком и окрасить масляной краской за 2 раза.

















Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, протидопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий

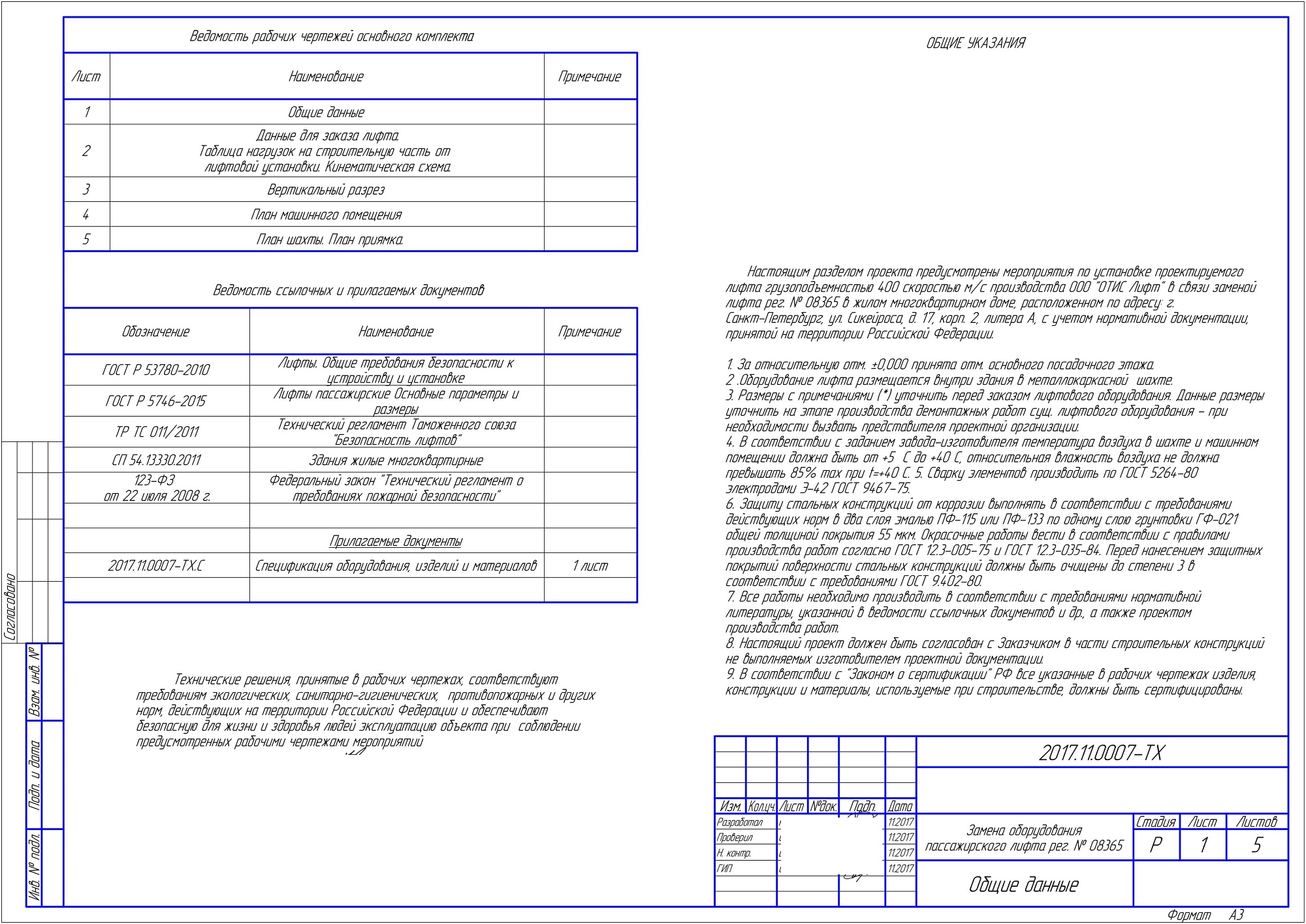

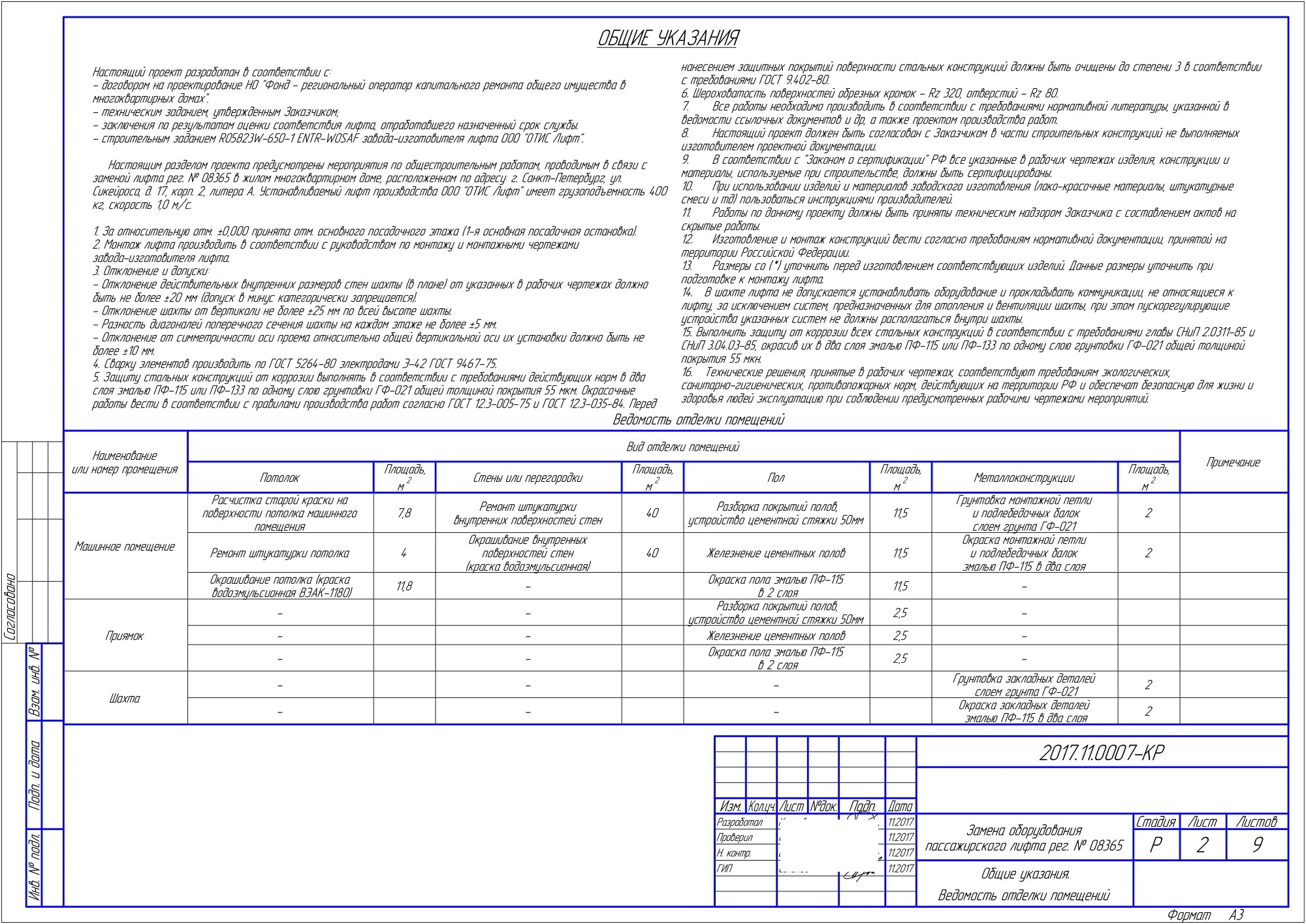

ОБЩИЕ УКАЗАНИЯ



Настоящий проект разработан в соответствии с

- договором но проектирование НО "Фонд - региональный оператор капитального ремонта общего имущества в многоквартирных домах".

- техническим заданием, утвержденным Заказчиком,

- заключения по результатам оценки соответствия лифта отработавшего назначенный срок службы.

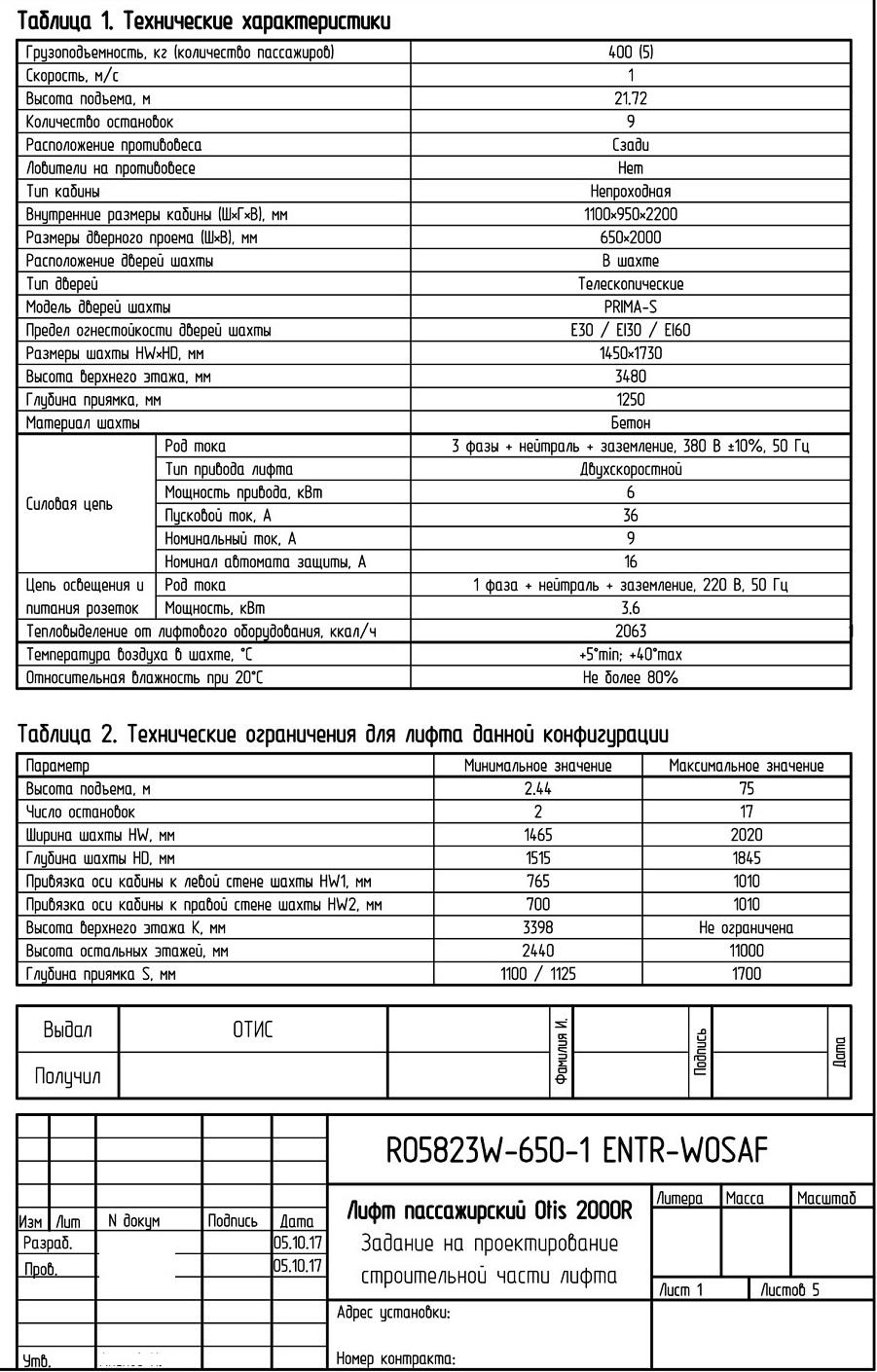

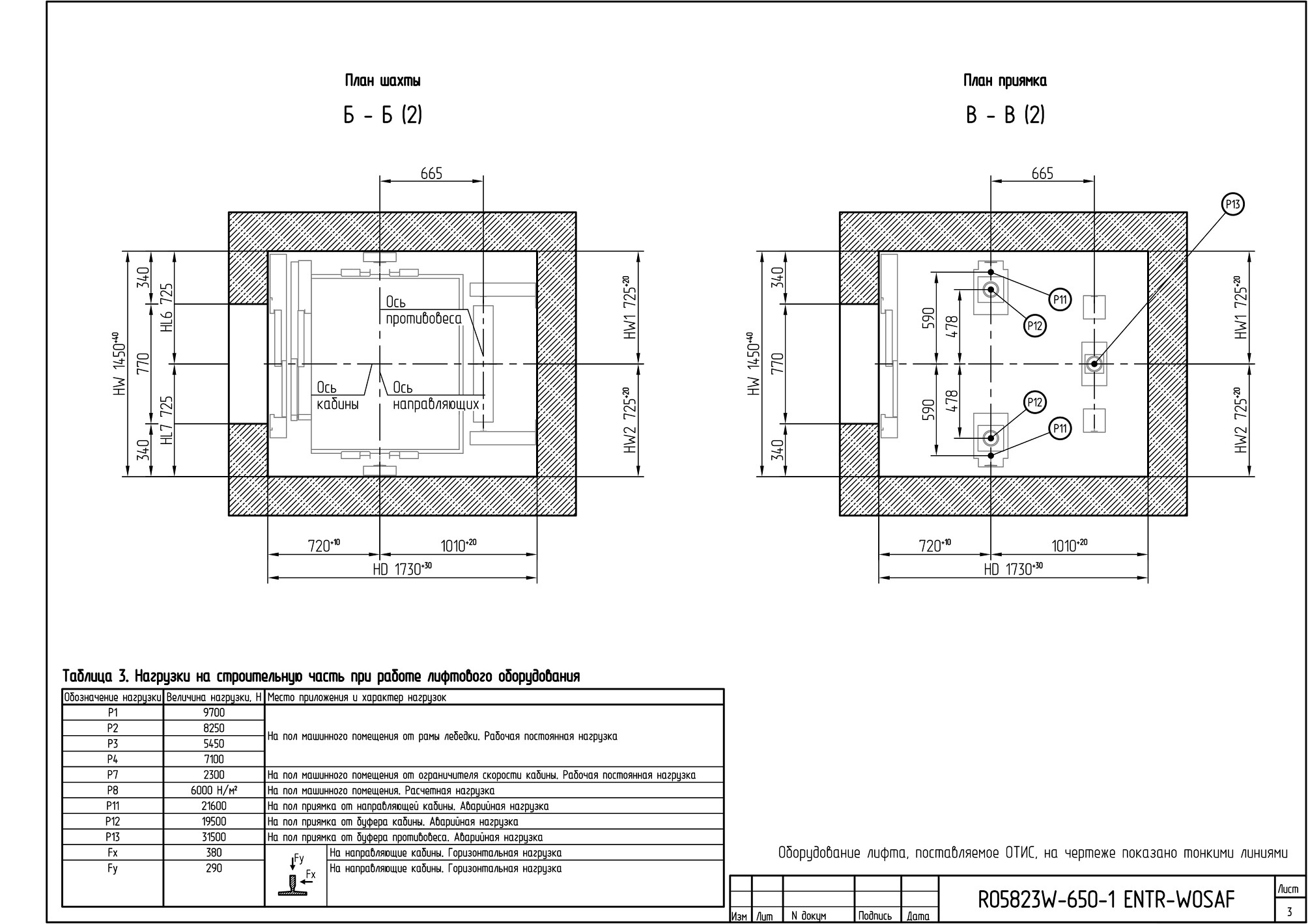

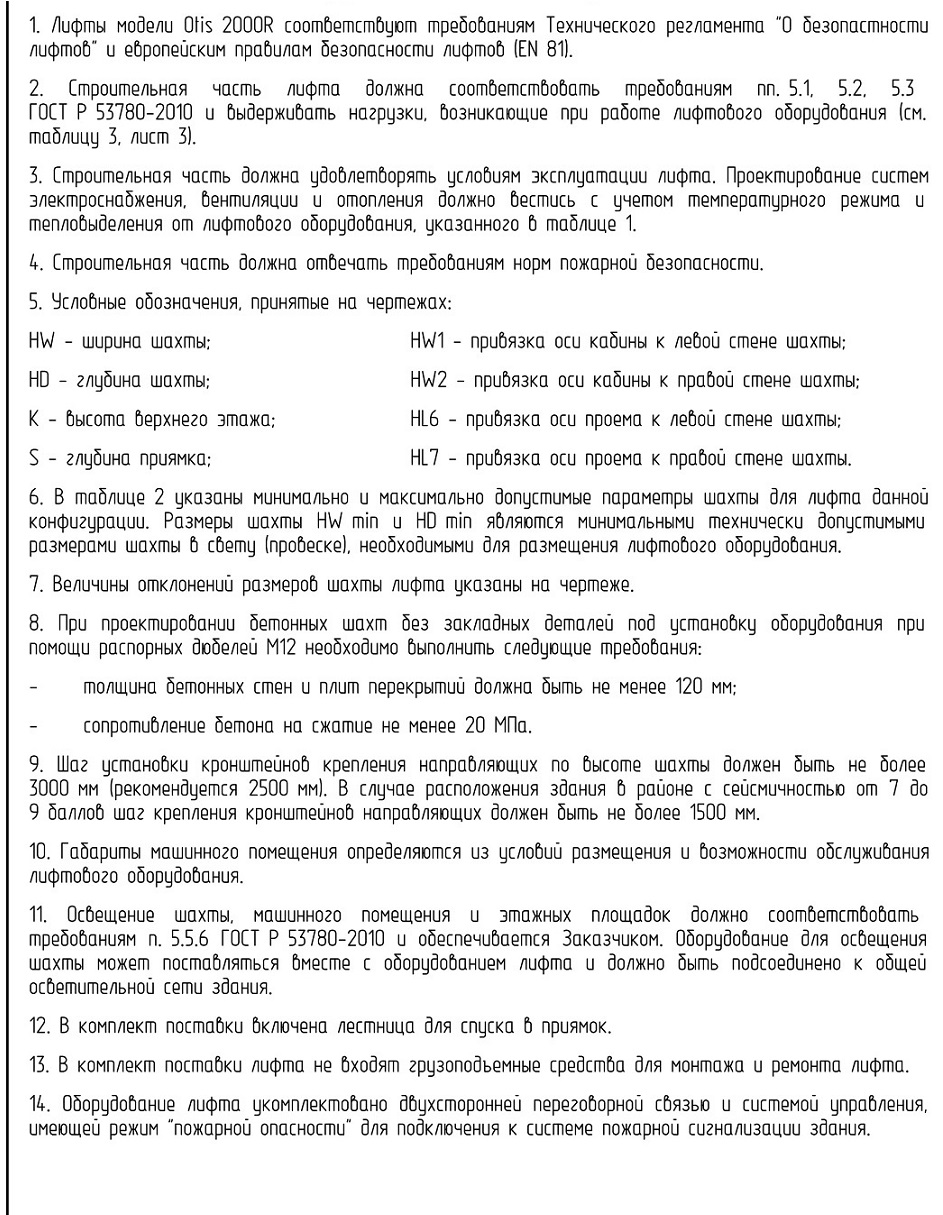

- строительным заданием R05823W-650-1ENTR-WOSAF завода-изготовителя лифта ООО 'ОТИС Лифт".

Настоящим разделом проекта предусмотрены мероприятия по общестроительным работам, проводимым в связи с заменой лифто рег № 08365 б жилом многоквартирном доме, расположенном по адресу г.  Устанавливаемый лифт производства ООО ОТИС Лифт" имеет грузоподъемность 4L кг, скорость 10 м/с

1. За относительную отм. ±0,000 принята отм. основного посадочного этажа 11-я основная посадочная остановка

2. Монтаж лифта производить в соответствии с руководством по монтажу и монтажными чертежами завода-изготовителя лифта.

3. Отклонение и допуски

- Отклонение действительных внутренних размеров стен шахты 16 плане от указанных б рабочих чертежах должно быть не более ±20 мм допуск б минус категорически запрещается.

- Отклонение шахты от вертикали не более ±23 мм по б сей бы соте шахты.

- Разность диагоналей поперечного сечения шахты на каждом этаже не более ±5 мм.

- Отклонение от симметричности оси проема относительно общей вертикальной оси их установки должно быть не более ±10 мм.

4. Сборку элементов производить по ГОСТ 5264-80 электродами 3-42 ГОСТ 9467-75.

5. Защиту стальных конструкций от коррозии выполнять в соответствии с требованиями действующих норм в два слоя эмалью ПФ-115 или ПФ-133 по одному слою грунтовки ГФ-021 общей толщиной покрытия 55 мкм. Окрасочные работы вести в соответствии с правилами производства работ согласно ГОСТ 12.3-005-75 и ГОСТ 12.3-035-84. Перед нанесением защитных покрытий поверхности стальных конструкций должны быть очищены до степени 3 б соответствии с требованиями ГОСТ 9.402-80.

6. Шероховатость поверхностей обрезных кромок - Rz 320, отверстий - Rz 80.

7. Все роботы необходимо производить в соответствии с требованиями нормативной литературы, указанной в ведомости ссылочных документов и др а также проектом производства работ.

8. Настоящий проект должен быть согласован с Заказчиком б части строительных конструкций не выполняемых изготовителем проектной документации.

9. В соответствии с "Законом о сертификации" РФ бее указанные б рабочих чертежах изделия, конструкции и материалы, используемые при строительстве, должны быть сертифицированы.

10. При использовании изделий и материалов заводского изготовления  лакокрасочные материалы, штукатурные смеси и тд) пользоваться инструкциями производителей.

11 Работы по данному проекту должны быть приняты техническим надзором Заказчика с составлением актоб на

скрытые работы.

12. Изготовление и монтаж конструкций вести согласно требованиям нормативной документации, принятой на территории Российской Федерации.

13. Размеры соуточнить перед изготовлением соответствующих изделий. Данные размеры уточнить при подготовке к монтажу лифта.

14. В шахте лифта не допускается устанавливать оборудование и прокладывать коммуникации, не относящиеся к лифту, за исключением систем, предназначенных для отопления и вентиляции шахты, при этом пускорегулирующие устройство указанных систем не должны располагаться внутри шахты.

15. Выполнить защиту от коррозии всех стольных конструкций б соответствии с требованиями глады СНиП2.0311-85 и СНиП 3.04.03-85, окрасить их б два слоя эмалью ПФ-115 или ПФ-133 по одному слою грунтовки ГФ-021 общей толщиной покрытия 55 мкн.

16. Технические решения, принятые б рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм, действующих на территории РФ и обеспечат безопасную для жизни и здоровья людей эксплуатацию при соблюдении предусмотренных рабочими чертежами мероприятий

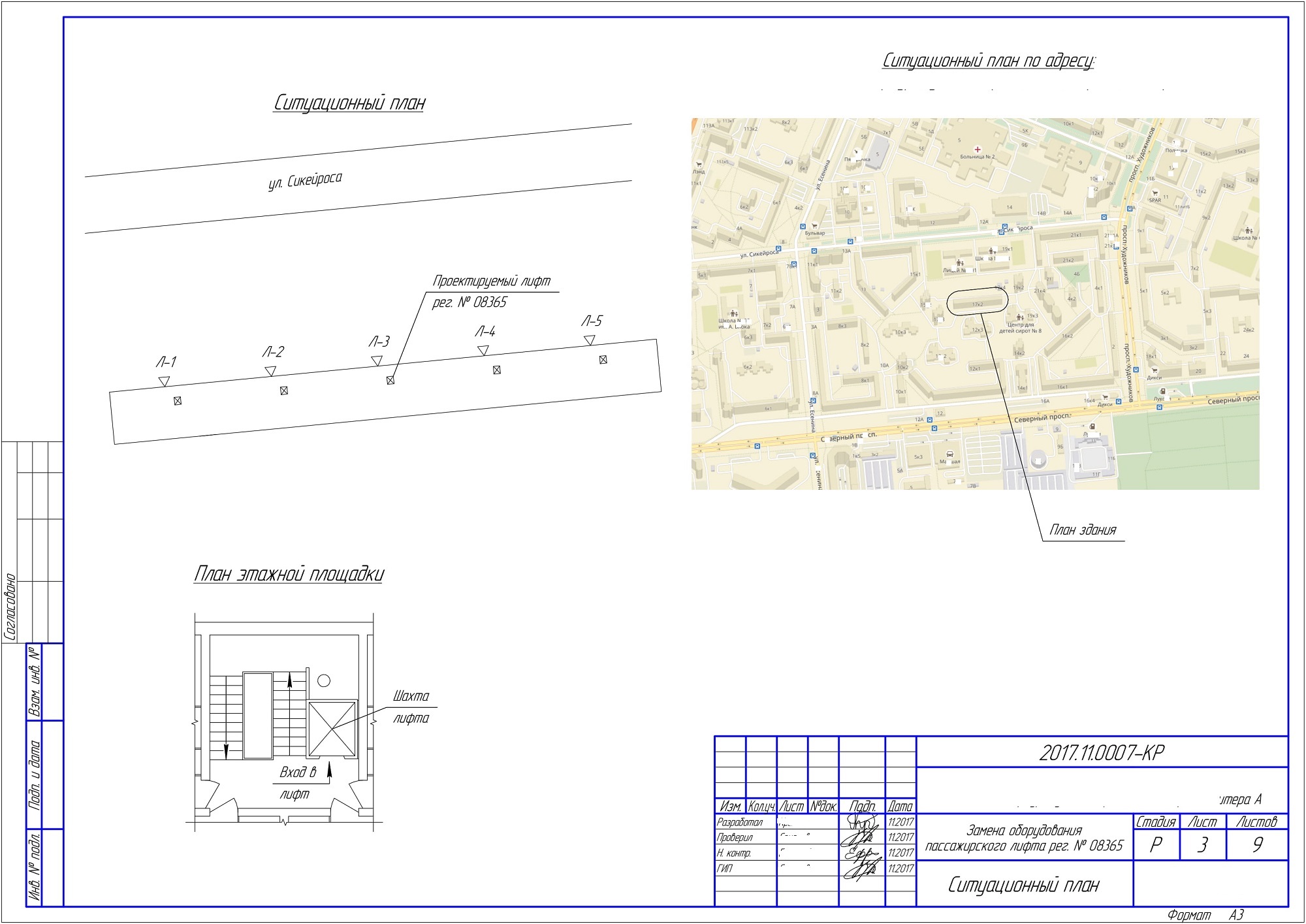

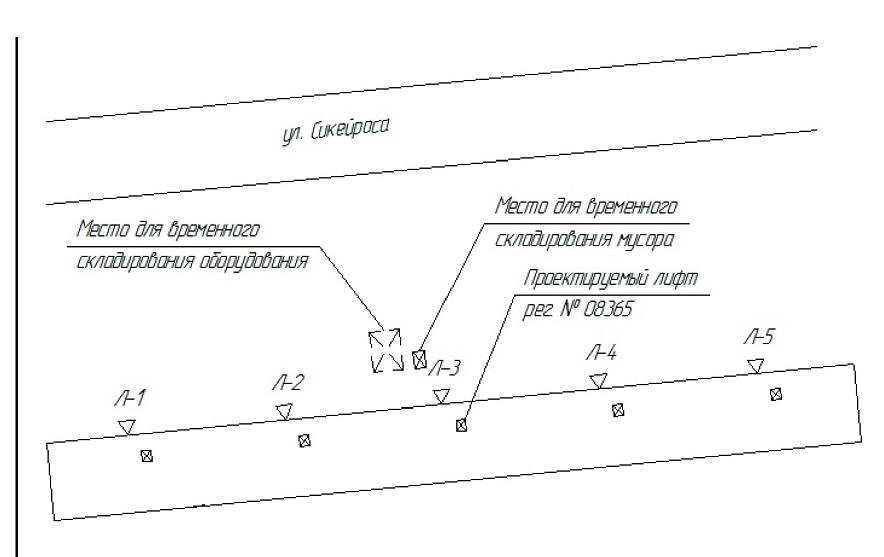

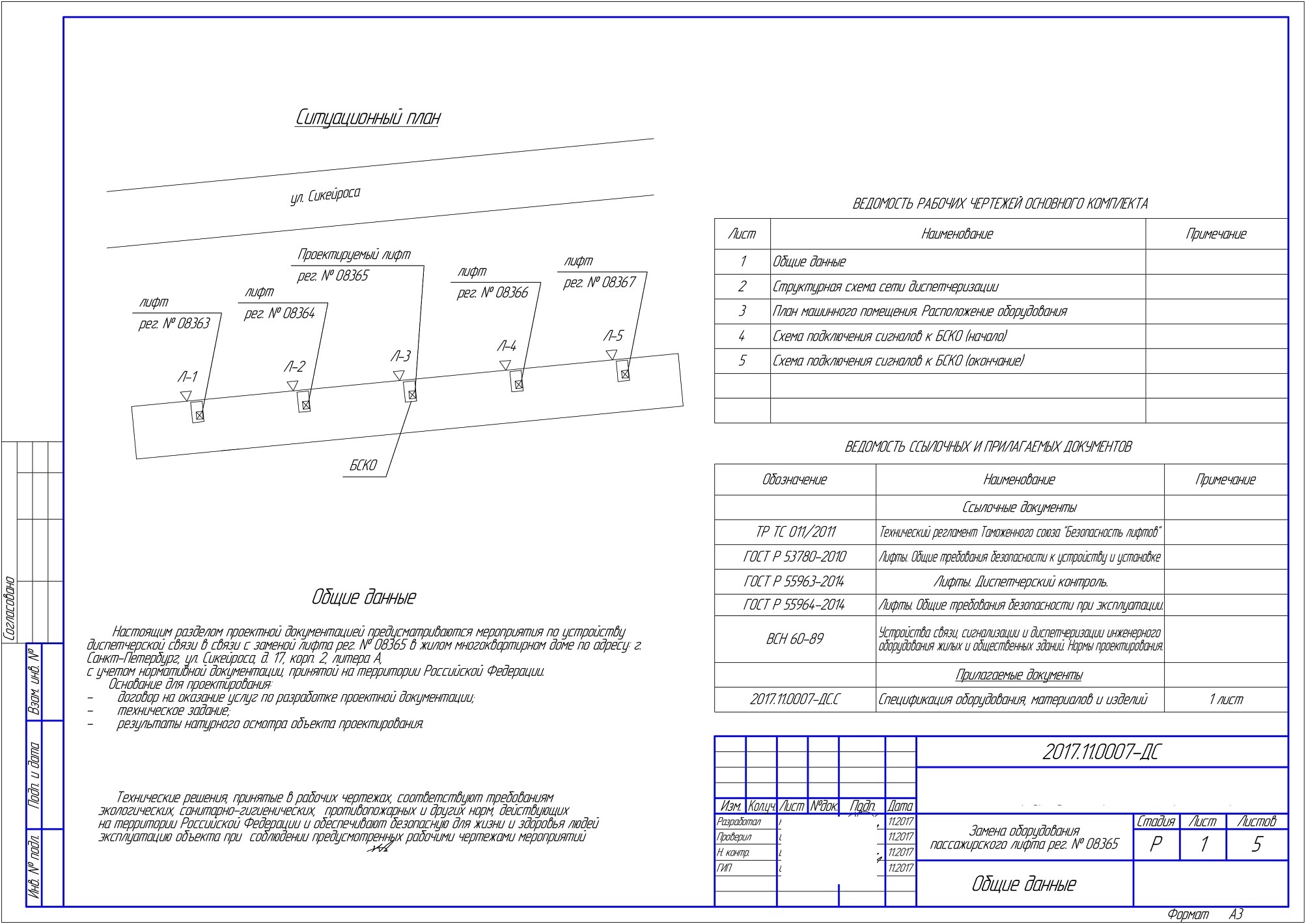

Ситуационный план

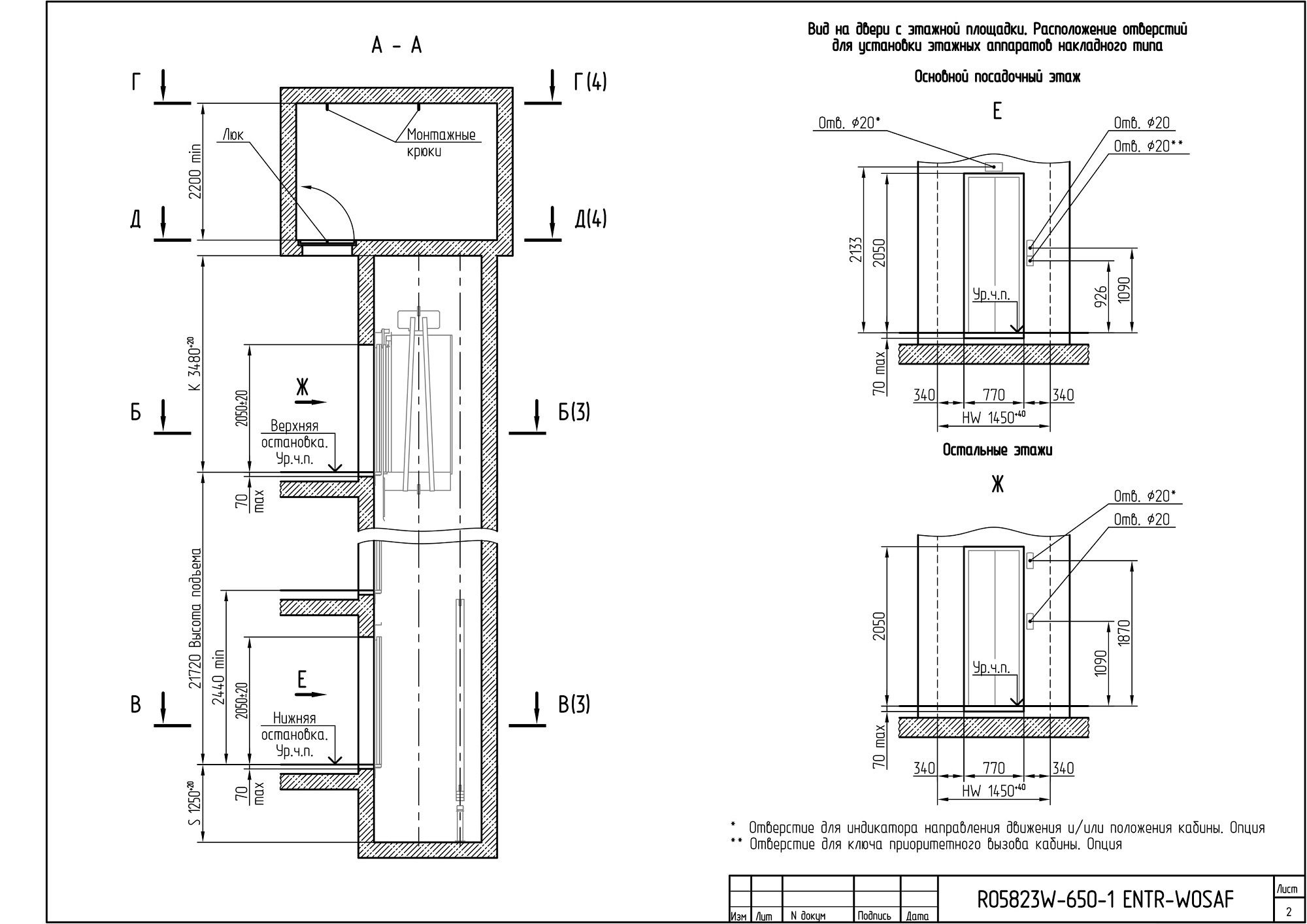

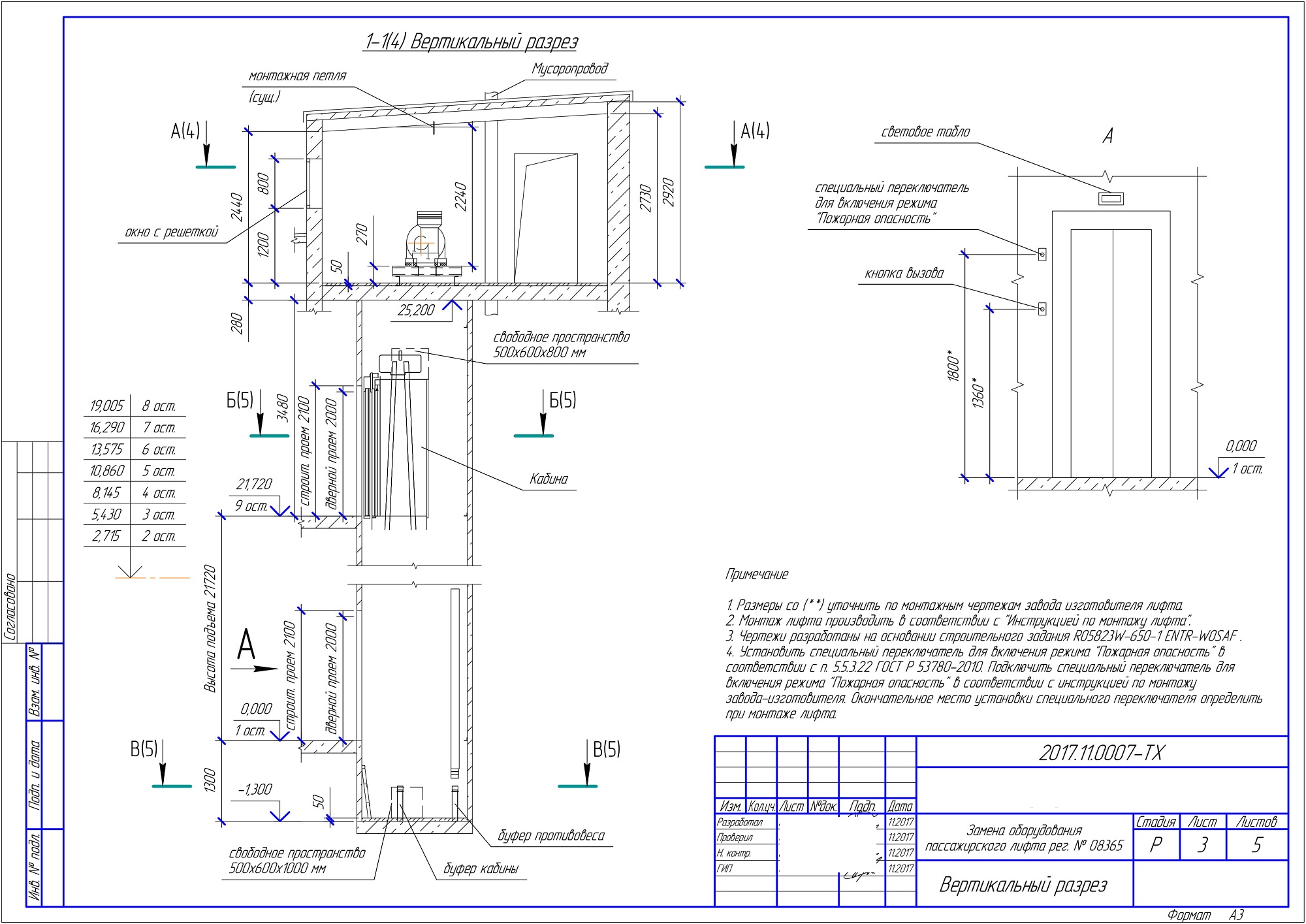

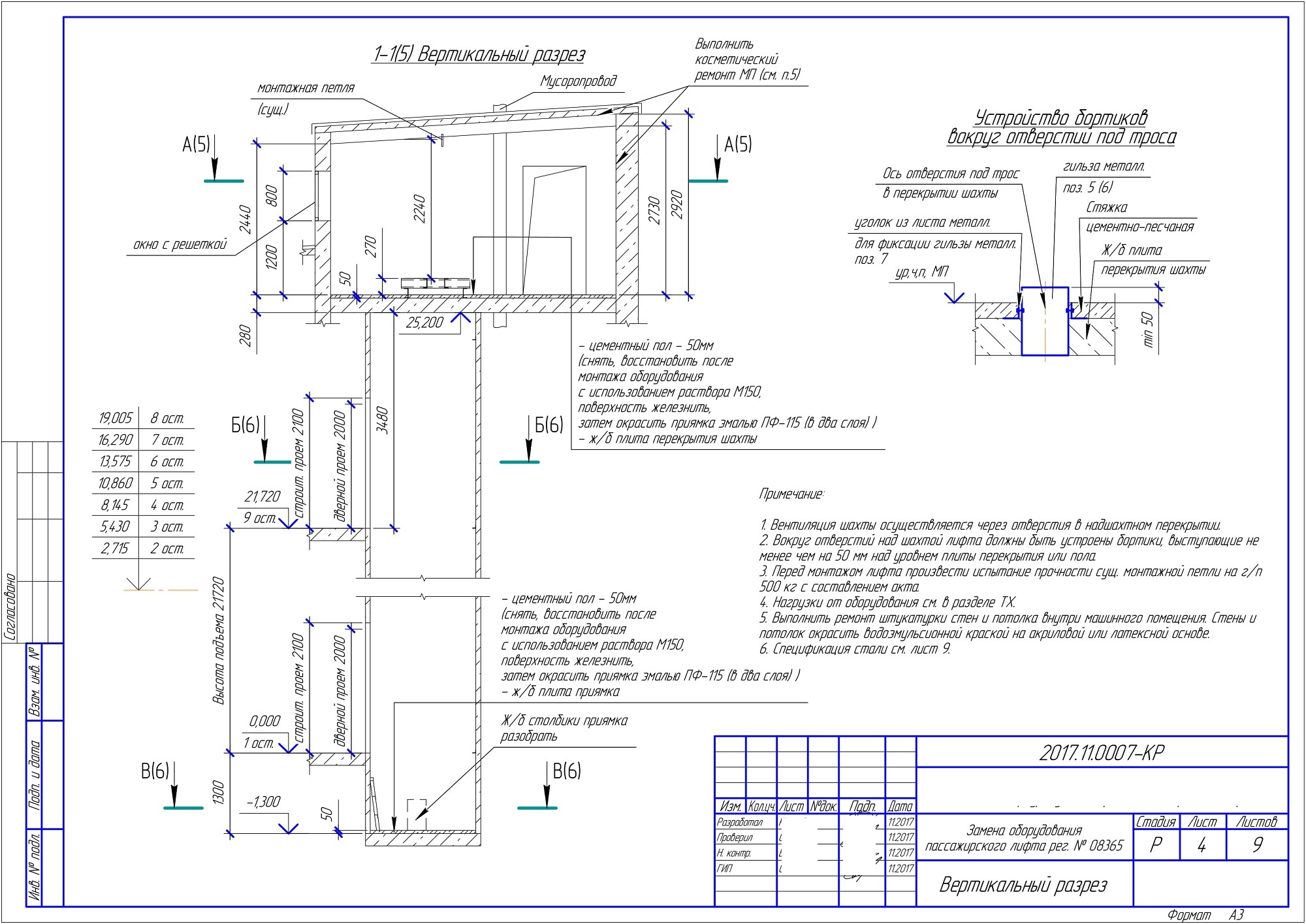

Вертикальный разрез

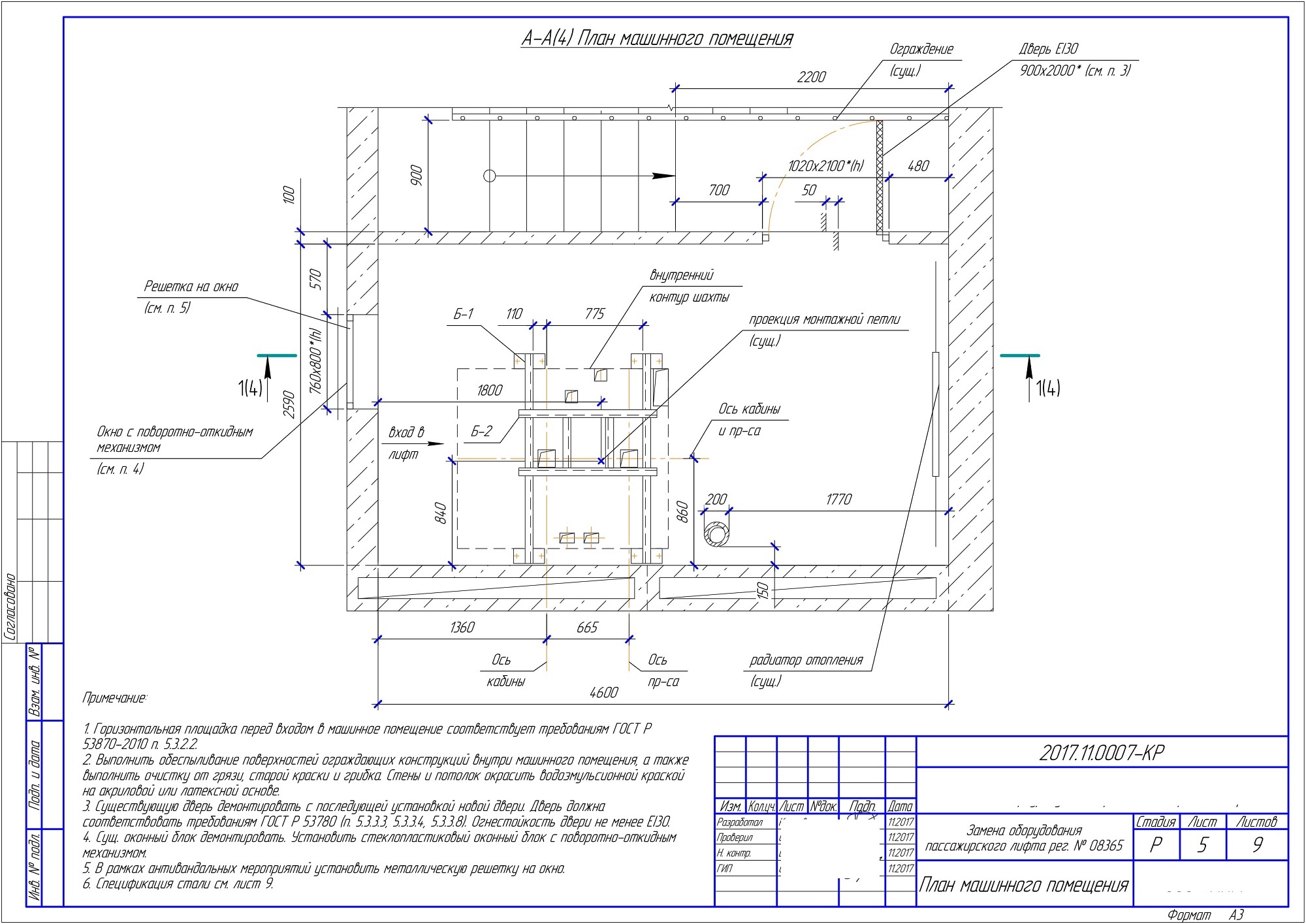

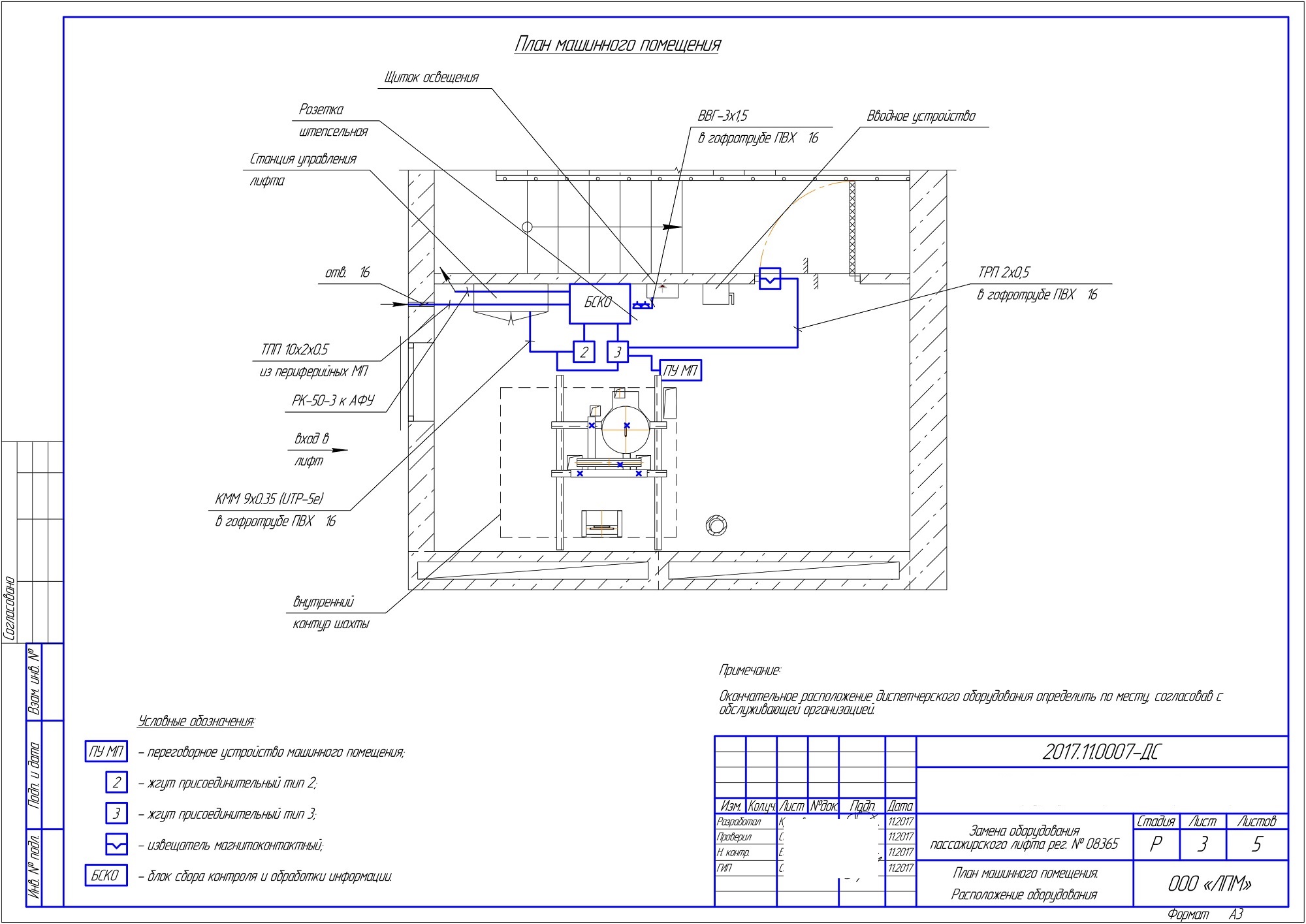

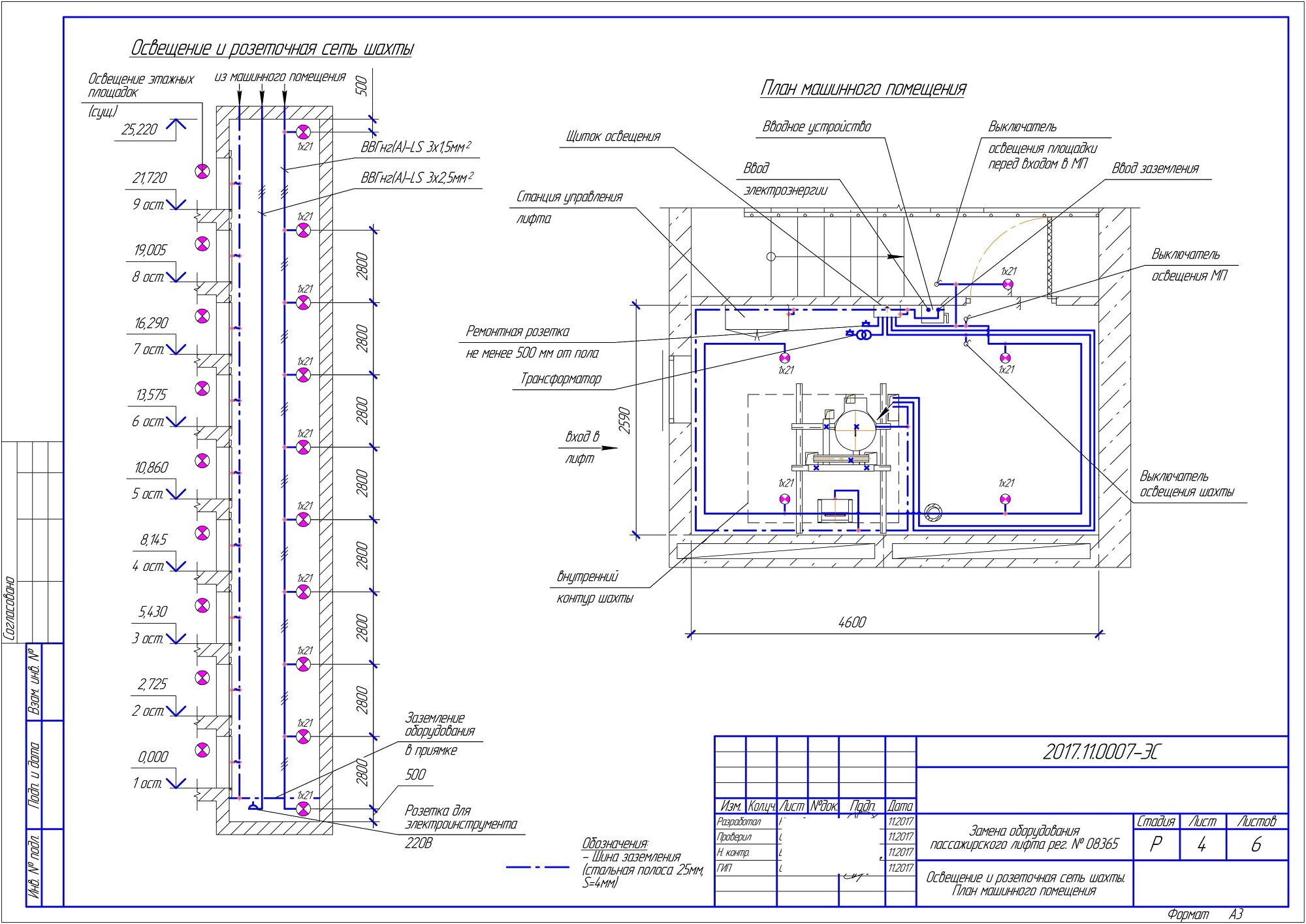

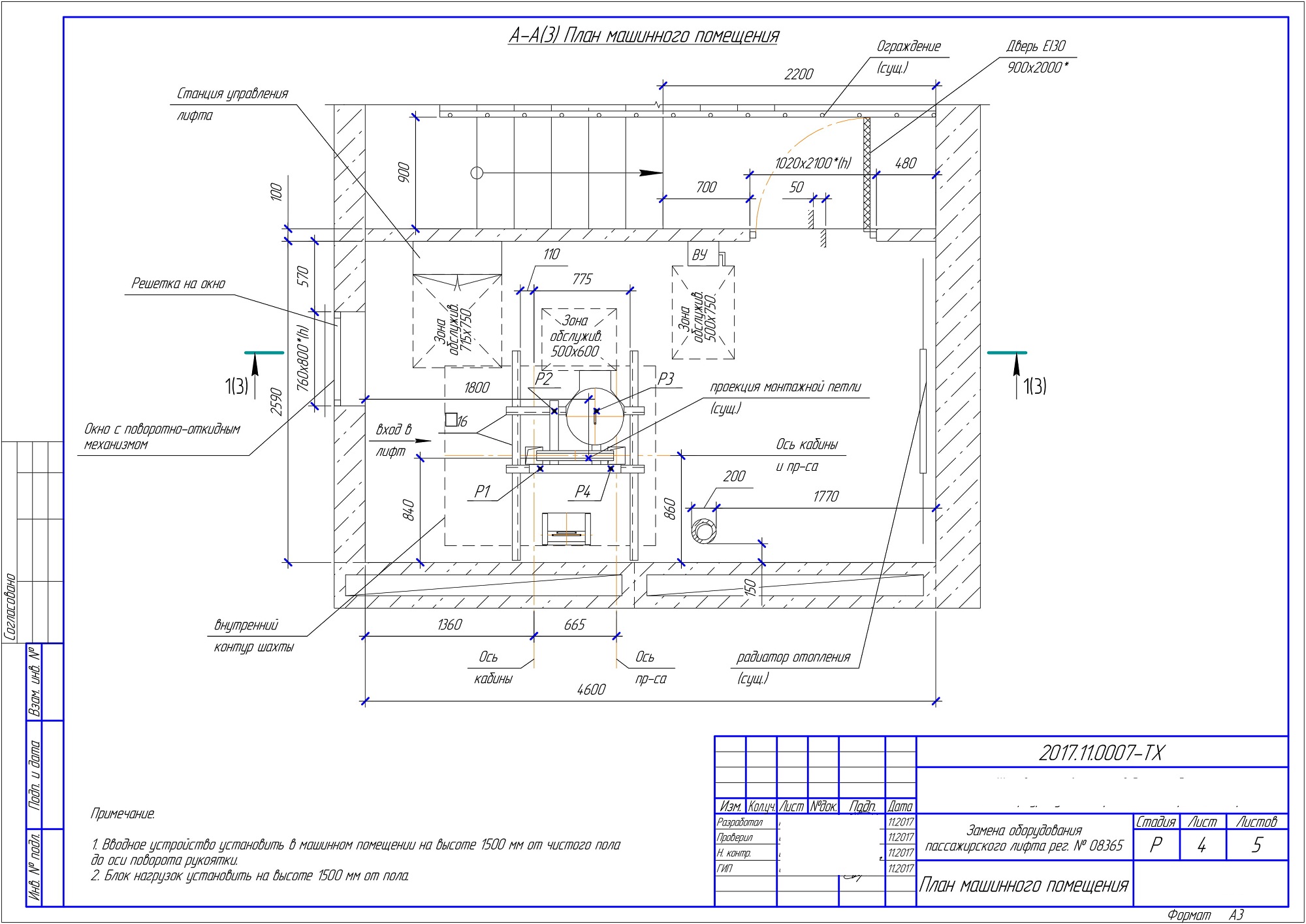

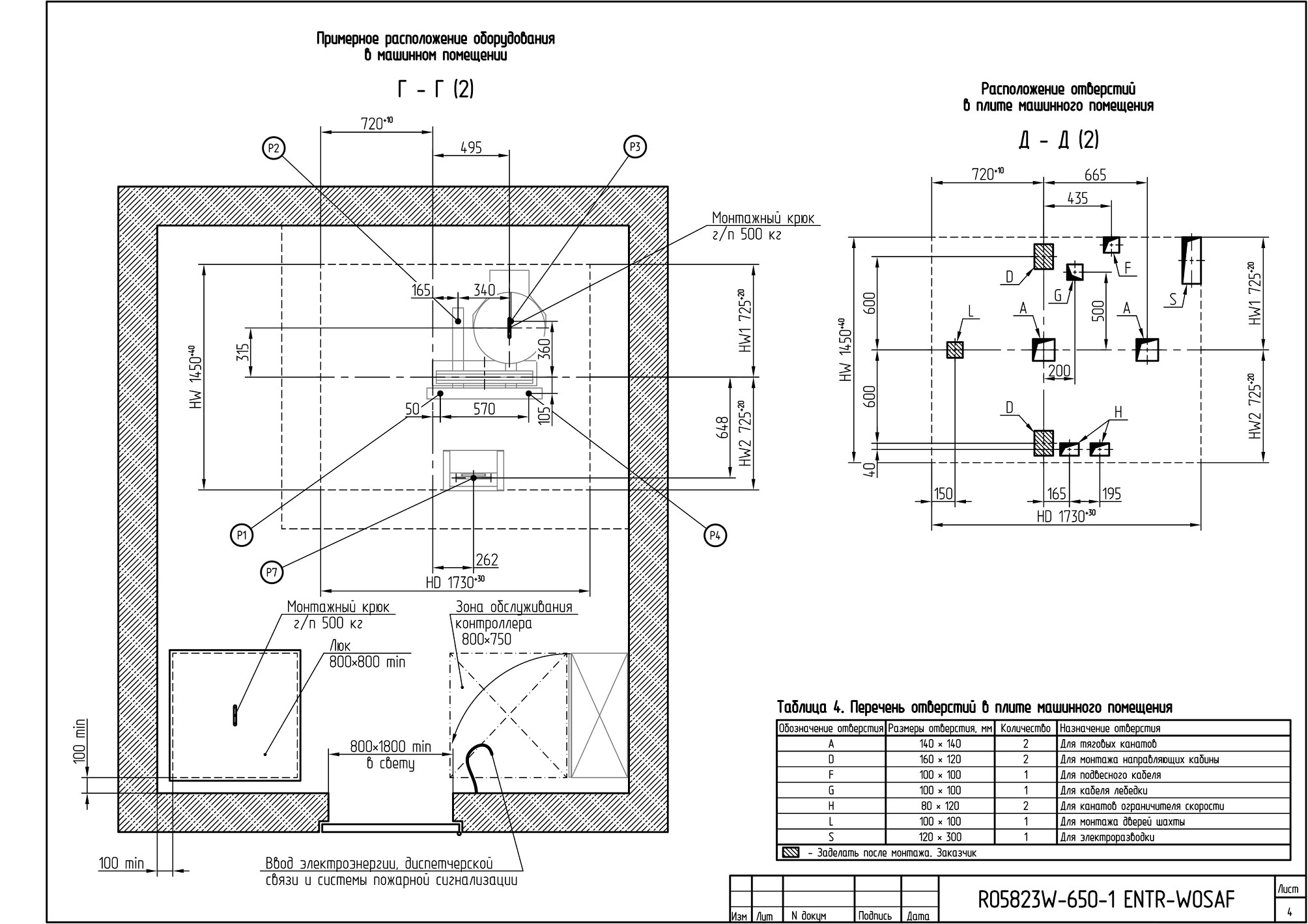

План машинного помещения

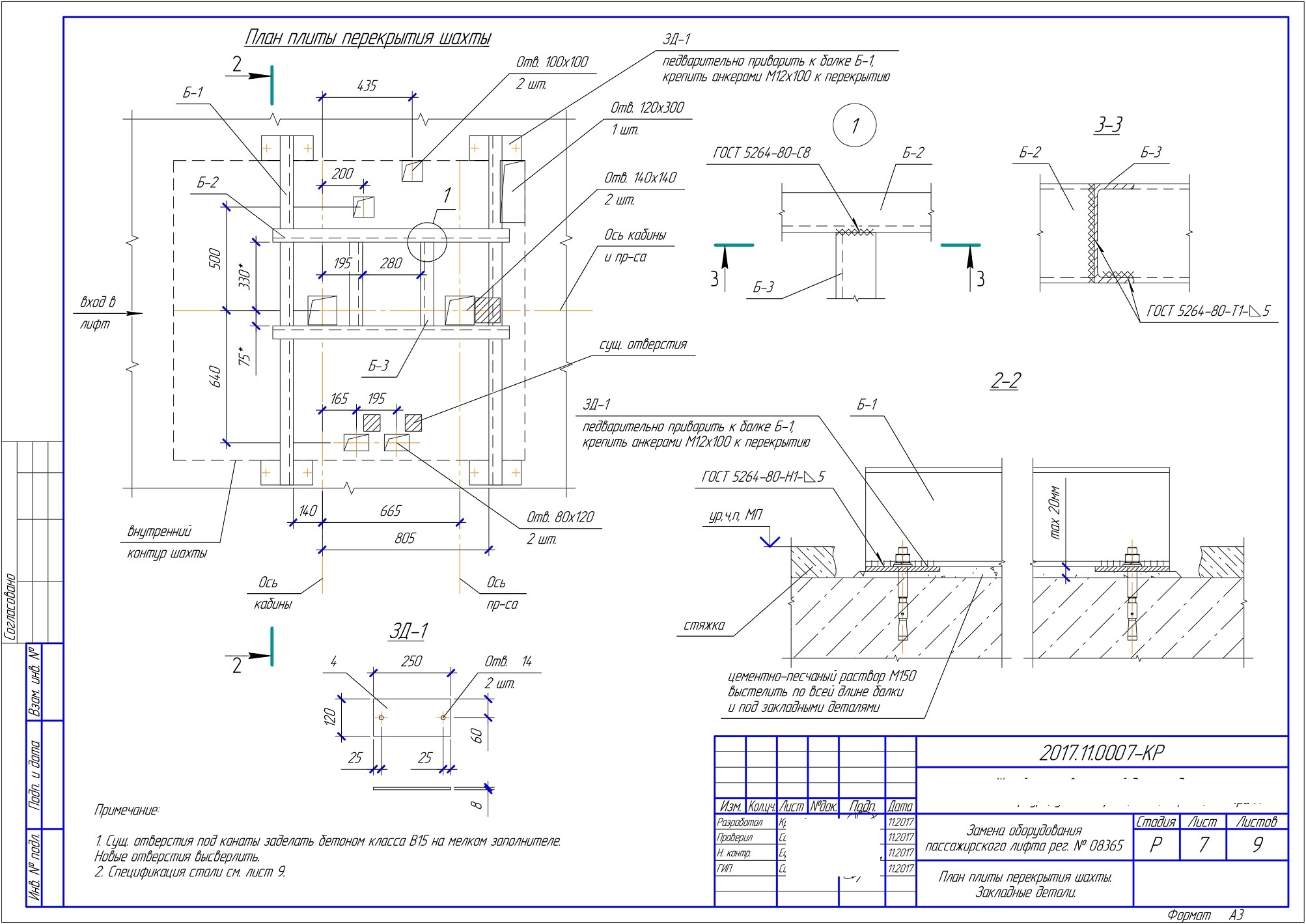

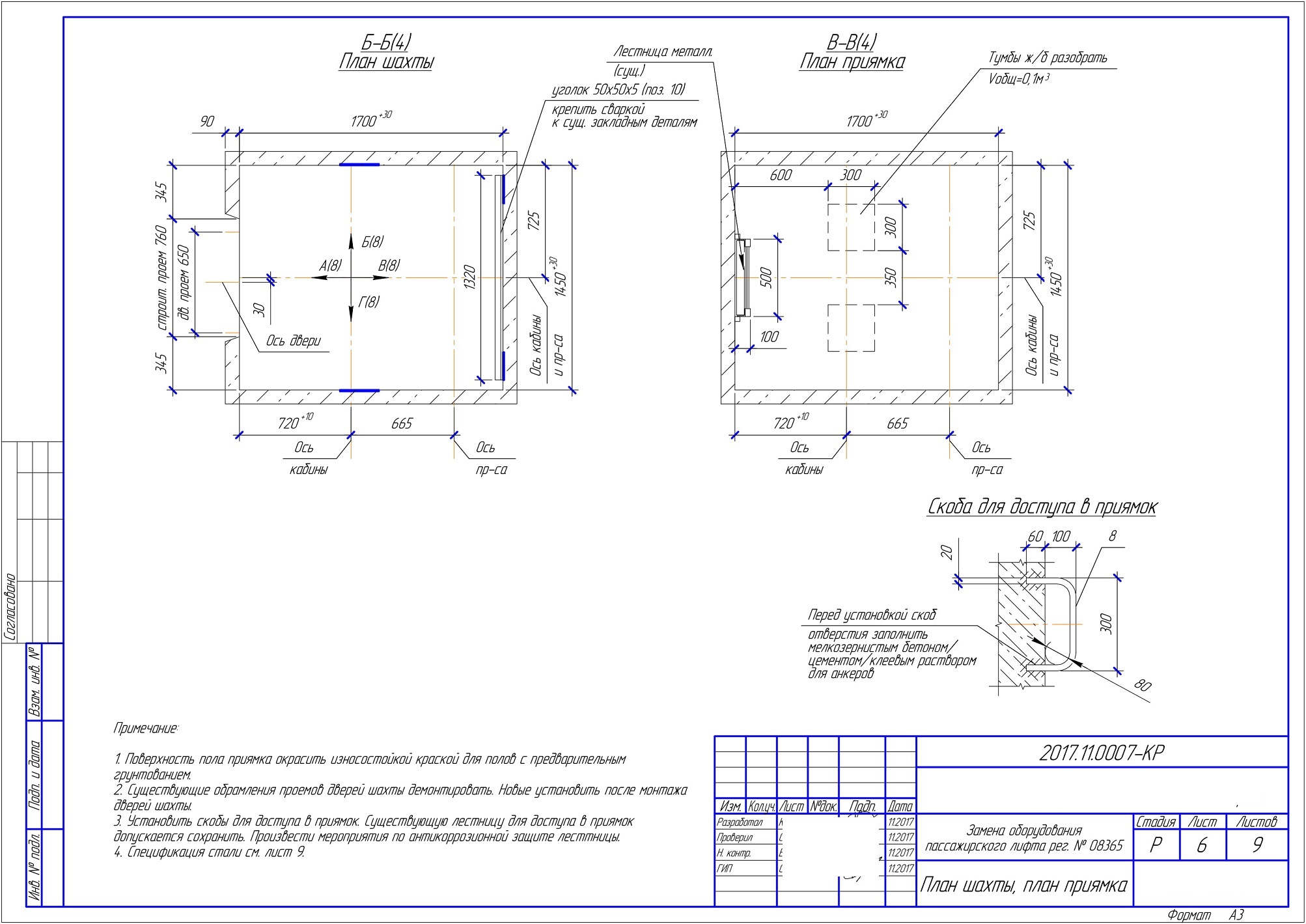

План плиты перекрытия шахты

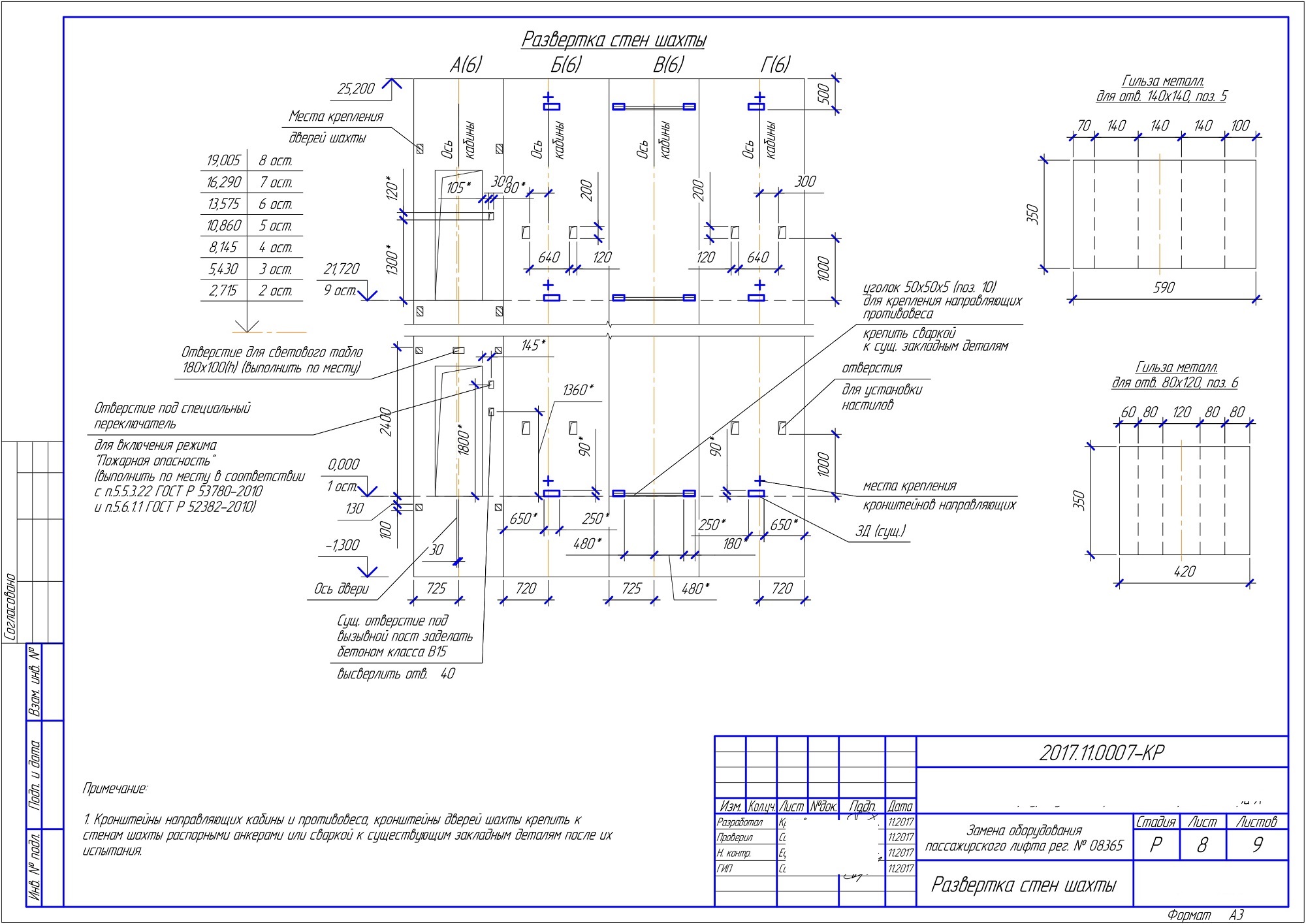

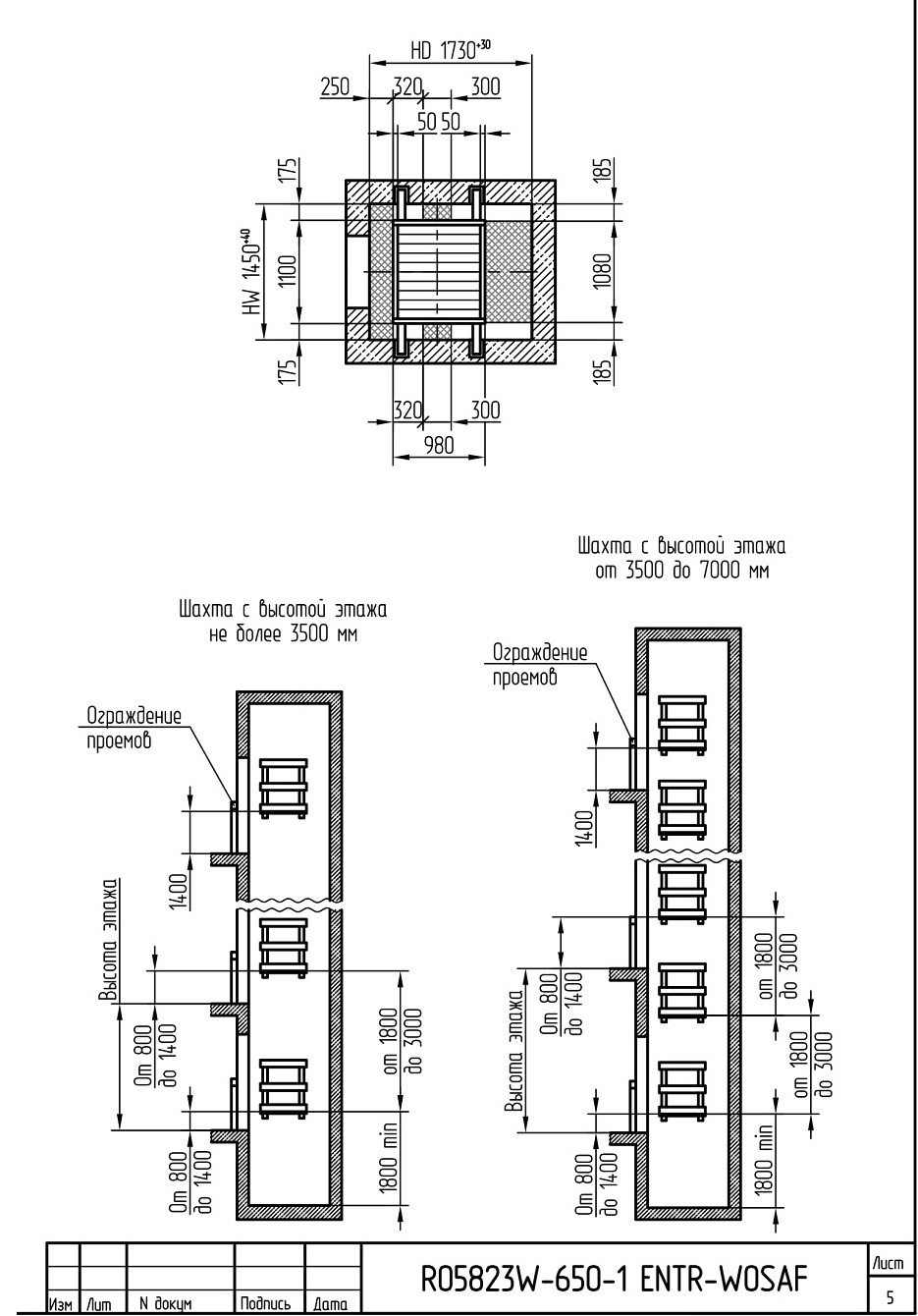

Развёрстка стен шахты

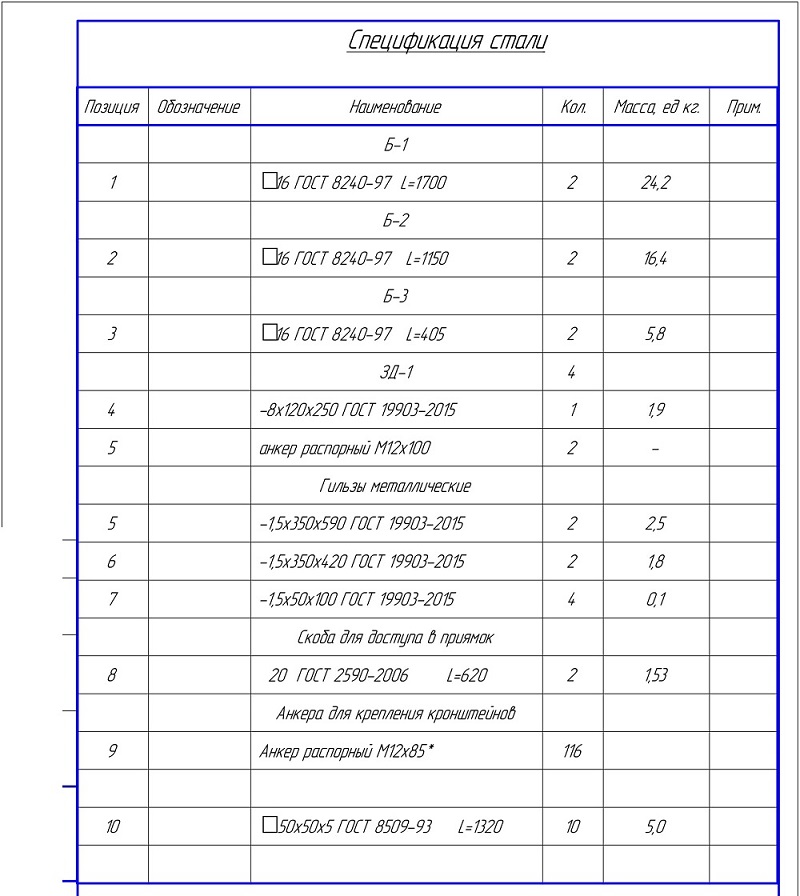

Сертификация стали





Обозначение

2017.11.0007-ТХ-С
2017.11.0007-ТХ-ПЗ
2017.11.0007-ТХ
2017.11.0007-ТХ.С



Наименование
Содержание раздела
Текстовая часть. Пояснительная записка
Графическая часть. Рабочие чертежи

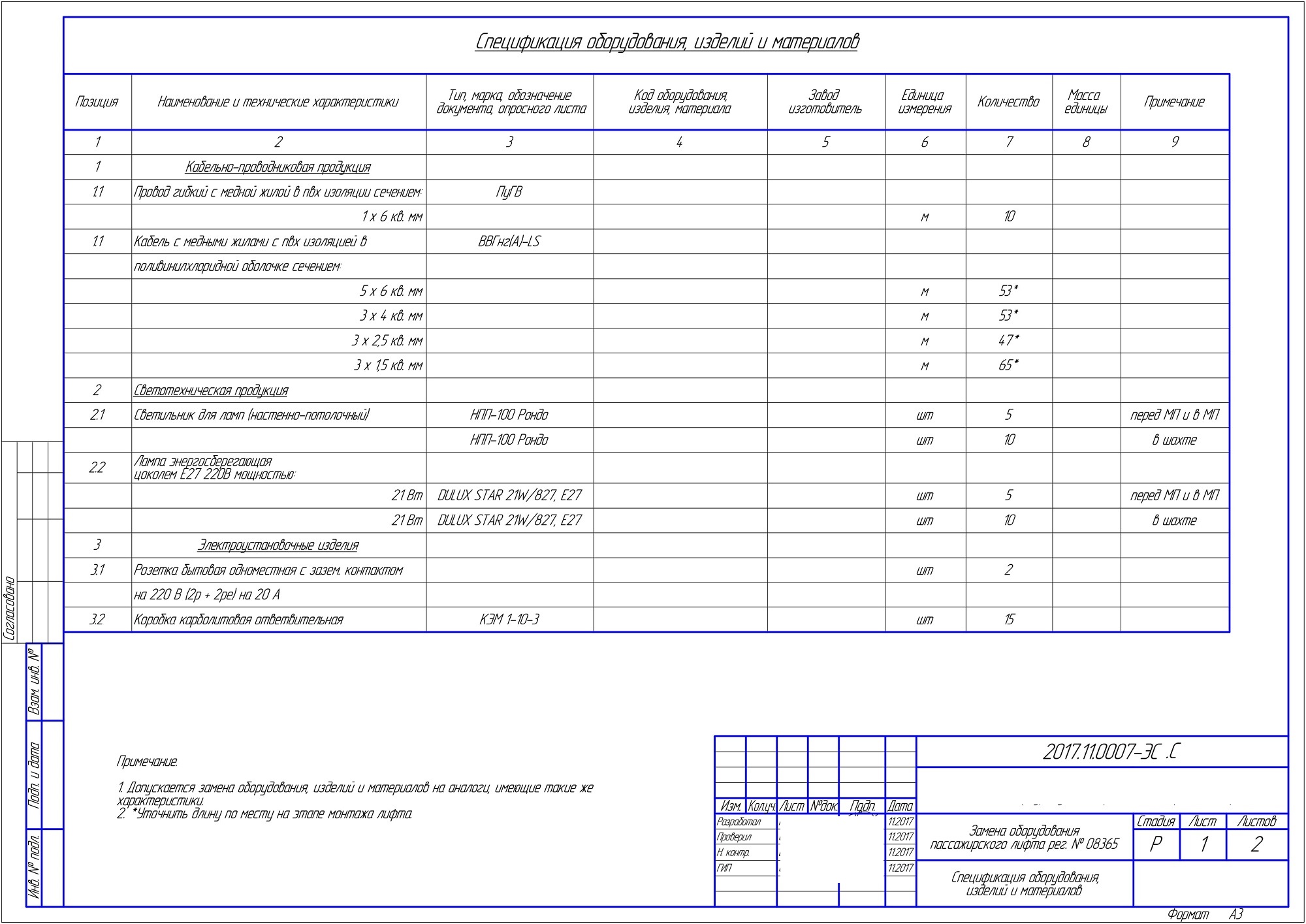

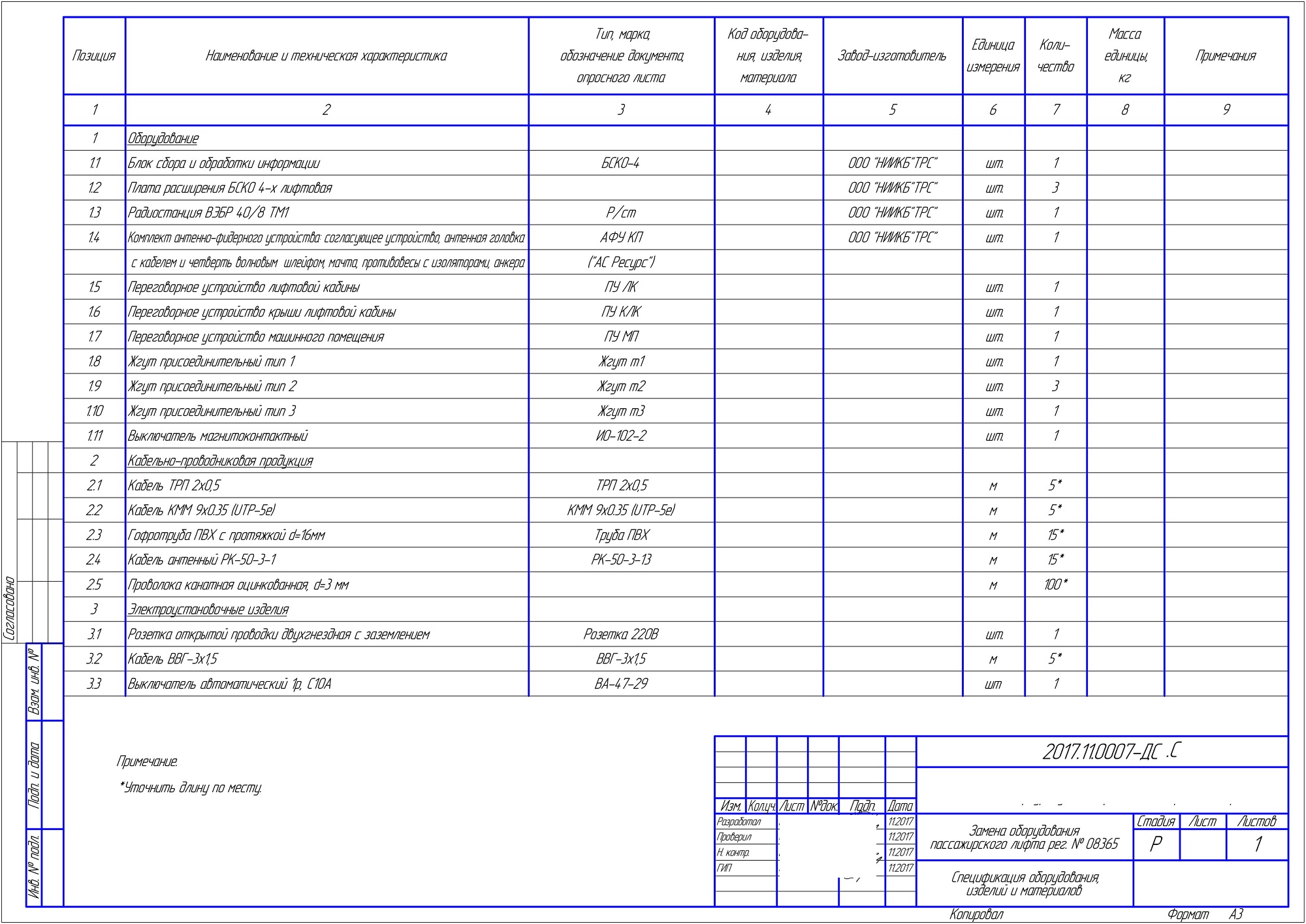

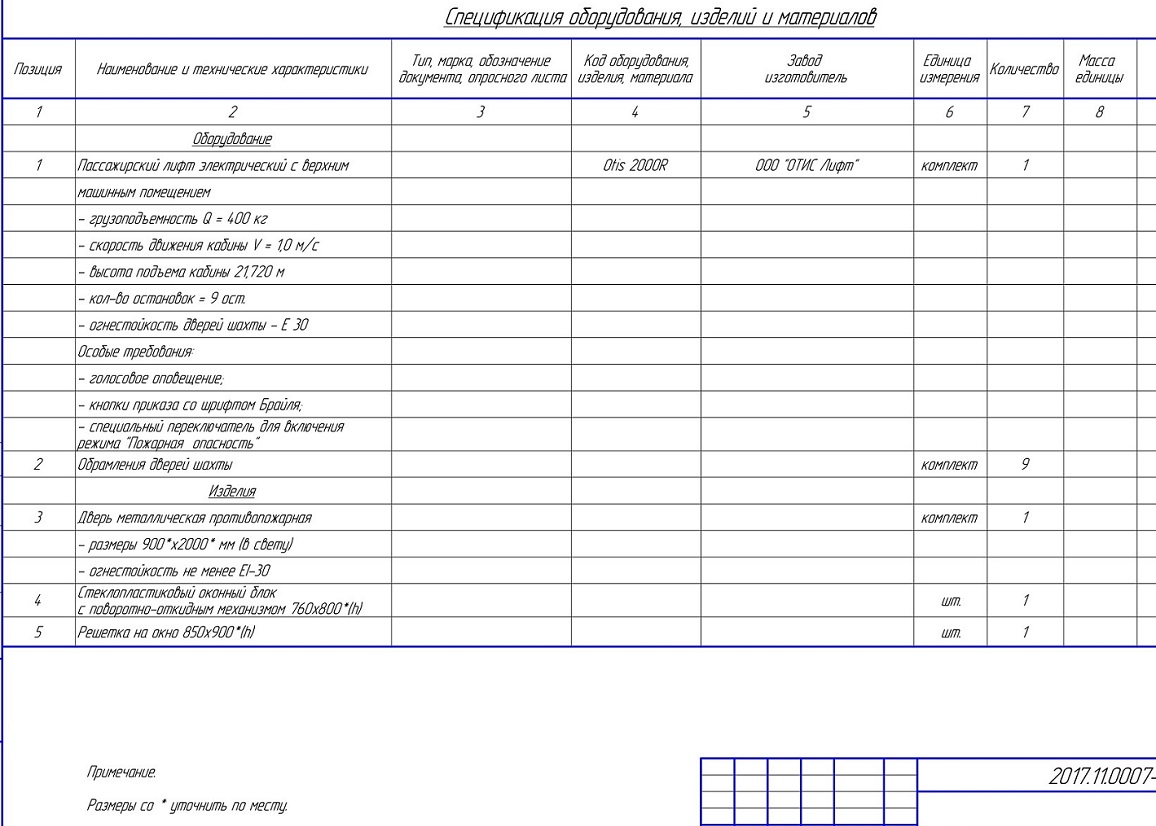

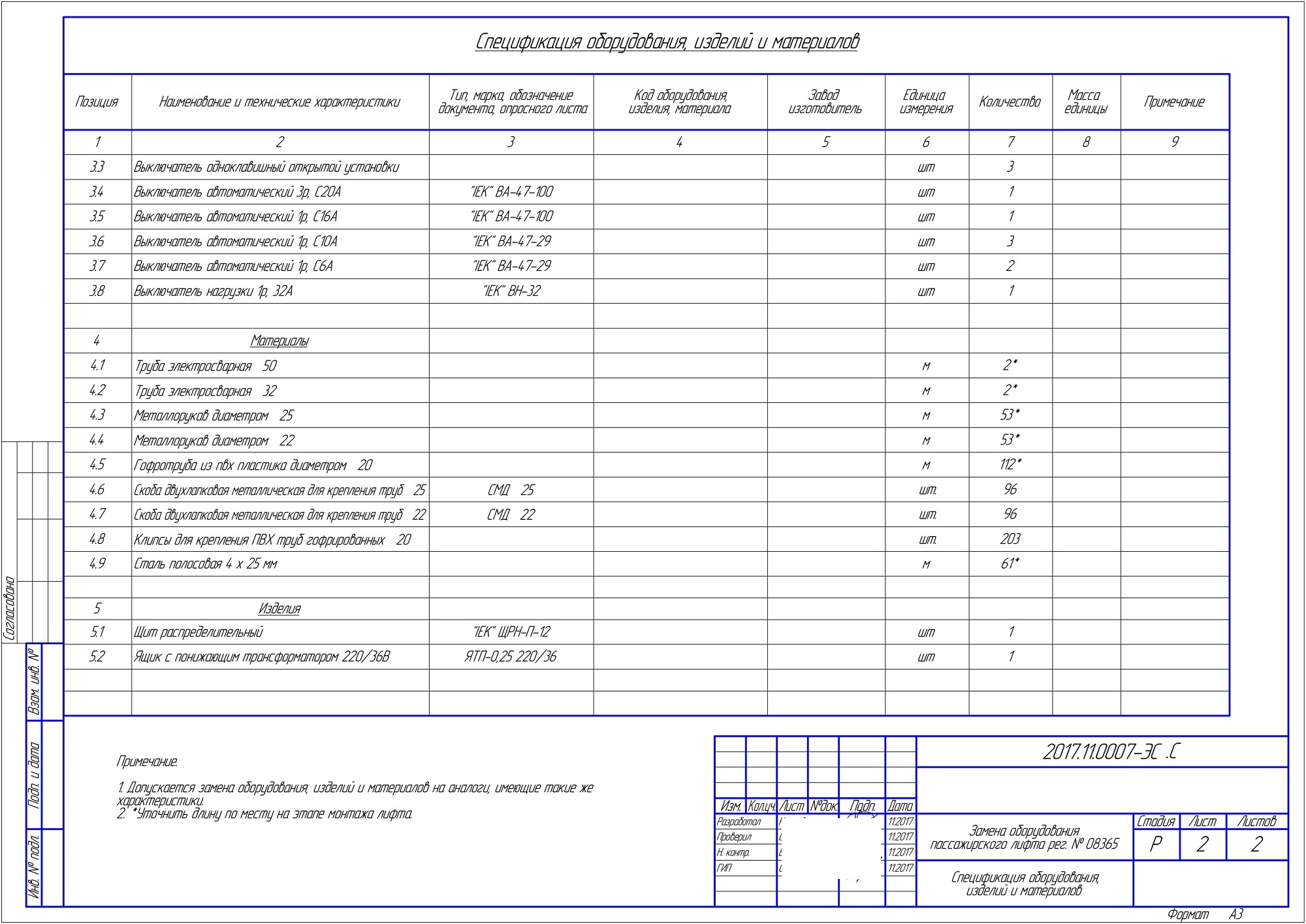

Спецификация оборудования, изделий и материалов





Раздел 3. Технологические решения







1. Введение

Настоящим разделом проектной документацией предусматриваются мероприятия по монтажу лифтового оборудования в связи с капитальным ремонтом лифта per. № 08365 грузоподъемностью 320 кг и скоростью 0,71 м/с в жилом многоквартирном доме по адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, корп. 2, литера А, с учетом нормативной документации, принятой на территории Российской Федерации.

Основание для проектирования:

- договор на оказание услуг по разработке проектной документации;

- задание на проектирование (Приложение А);

- строительное задание завода-изготовителя лифтового оборудования (Приложение Г);

- результаты натурного осмотра объекта проектирования;

- заключения по результатам обследования лифта, отработавшего назначенный срок службы (Приложение В).

Настоящий раздел проектной документации разработан в соответствии с требованиями действующих нормативных документов:

- ГОСТ Р 21.1101-2013 "СПДС. Основные требования к проектной и рабочей документации";

- ГОСТ 21.210-2014 "СПДС. Условные графические изображения электрооборудования и проводок на планах";

- Федеральный закон от 22.07.2008 № 123-ФЭ "Технический регламент о требованиях пожарной безопасности";

- СП 54.13330.2011 "Здания жилые многоквартирные";

- ГР ТС 011/2011 Технический регламент Таможенного союза "Безопасность лифтов”;

- ГОСТ Р 53780-2010. "Лифты. Общие требования безопасности к устройству и установке";

- ГОСТ Р 55964-2014. "Лифты. Общие требования безопасности при эксплуатации".





2. Основные технические решения

Установка оборудования, а также пуско-наладка лифта может производиться только специализированной организацией в соответствии с требованиями нормативной документации, действующей на территории РФ, монтажному чертежу, входящему в комплект технической документации, поставляемой с оборудованием лифта, проекту производства работ.

Перечень работ:

- организационно-технические (подготовительные) мероприятия;

- установка оборудования лифта;

- пуско-наладочные работы;

- подключение лифта к инженерным сетям - диспетчеризация и электроснабжение;

- отделочные работы;

- проведение проверки функционирования лифта, после окончания монтажа лифта;

- проведение оценки соответствия лифта в форме технического освидетельствования аккредитованной испытательной лабораторией (центром);

- регистрация декларации о соответствии лифта требованиям ТР ТС 011/2011;

- ввод лифта в эксплуатацию в соответствии с ГОСТ Р 55969-2014.







Ведомость рабочих чертежей основного комплекта

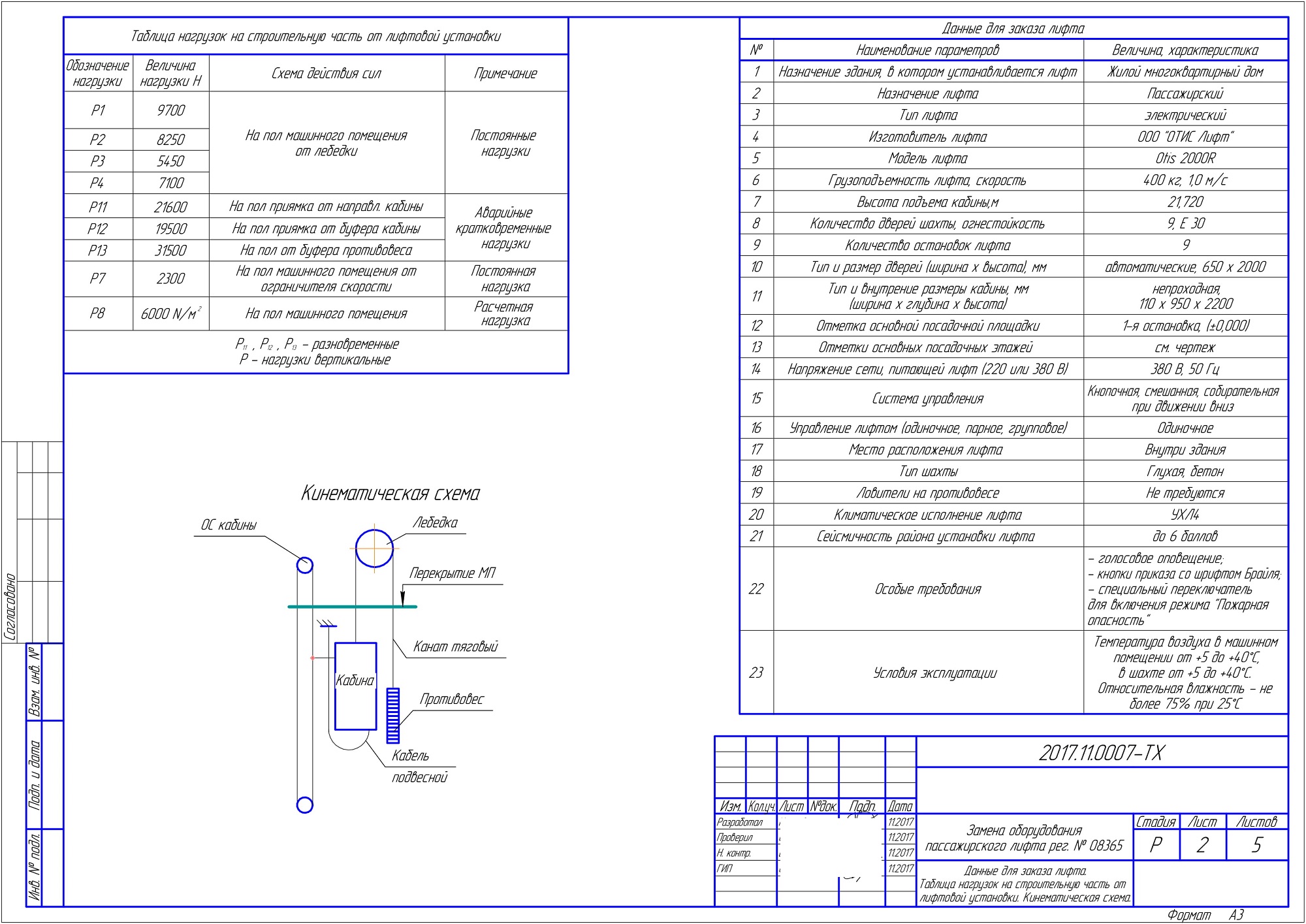

Таблица нагрузок на строительную часть от лифтовой установки







Вертикальный разрез







План машинного помещения

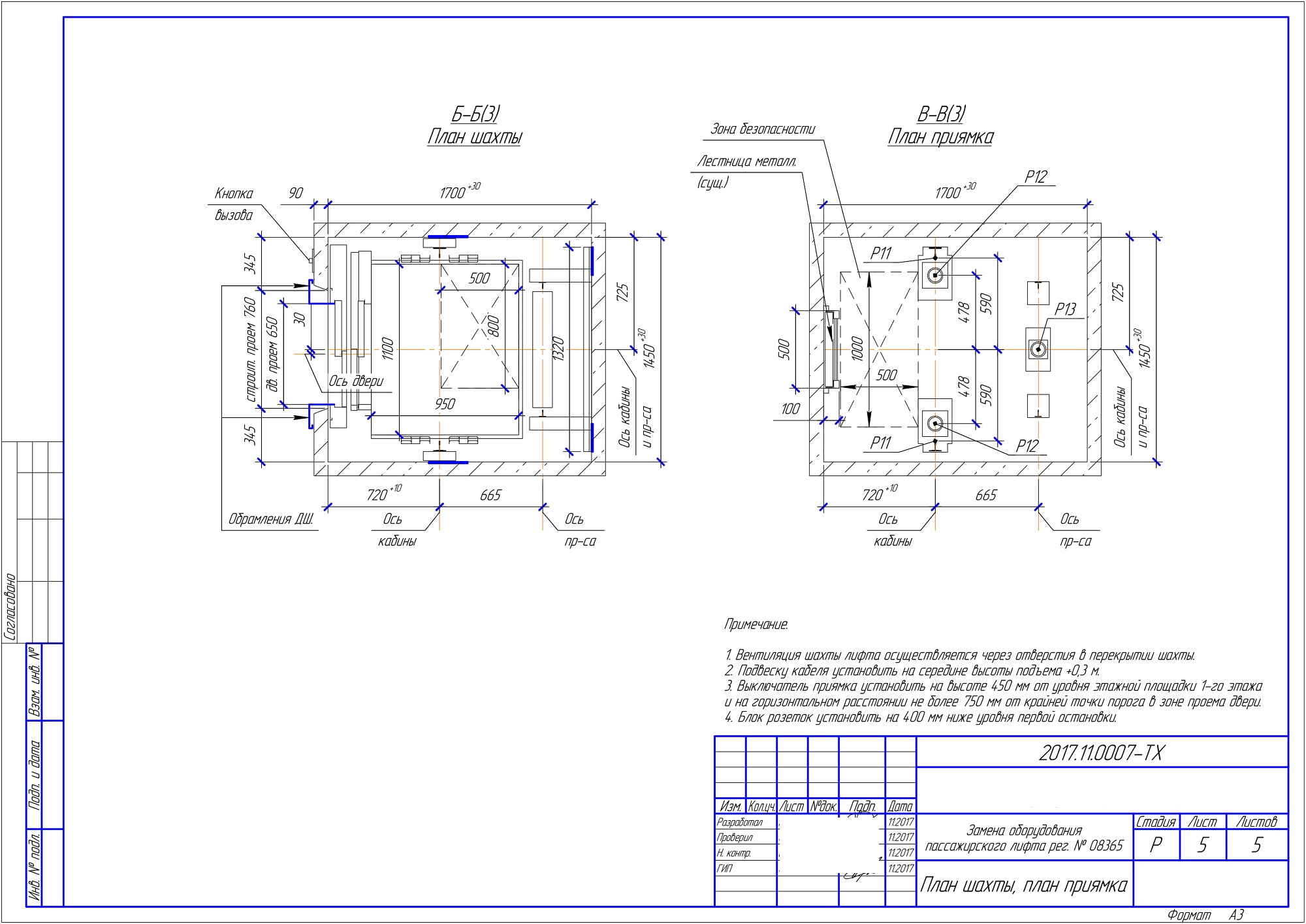

План шахты, план приямка





Спецификация оборудования, изделий и материалов





Раздел 4. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений


Подраздел 1. «Система электроснабжения»





Обозначение

2017.11.0007-ЭС-С
2017.11.0007-ЭС-ПЗ
2017.11.0007-ЭС
2017.11.0007-ЭС.С
Наименование
Содержание раздела
Текстовая часть. Пояснительная записка
Графическая часть. Рабочие чертежи
Спецификация оборудования, изделий и материалов







1. Введение

Настоящим разделом проектной документацией предусматриваются мероприятия по электроснабжению лифта, устройству розеточной и осветительной сетей лифта (в шахте, машинном помещении) в связи с заменой существующего лифта per. № 08365 грузоподъемностью 320 кг и скоростью 0,71 м/с в жилом многоквартирном доме но адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, корп. 2, литера А, с учетом нормативной документации, принятой на территории Российской Федерации.

Основание для проектирования:

договор на оказание услуг по разработке проектной документации; задание на проектирование (Приложение А);

строительное задание завода-изготовителя лифтового оборудования (Приложение Г);

результаты натурного осмотра объекта проектирования;

заключения по результатам обследования лифта, отработавшего назначенный срок службы (Приложение В).

Настоящий раздел проектной документации разработан в соответствии с требованиями действующих нормативных документов:

- ГОСТ Р 21.1101-2013 "СПДС. Основные требования к проектной и рабочей документации";

- ГОСТ 21.210-2014 "СПДС. Условные графические изображения электрооборудования и проводок на планах";

- Федеральный закон от 22.07.2008 № 123-ФЭ "Технический регламент о требованиях пожарной безопасности";

- СП 54.13330.2011 "Здания жилые многоквартирные";

- ТР ТС 011/2011 Технический регламент Таможенного союза "Безопасность лифтов";

- ГОСТ Р 53780-2010 "Лифты. Общие требования безопасности к устройству и установке";

- ГОСТ Р 55964-2014 "Лифты. Общие требования безопасности при эксплуатации";

- ПУЗ "Правила устройства электроустановок";

- СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий".



2. Общие технические решении

Помещения с лифтовым оборудованием являются не взрывоопасными и не ожароопасными согласно ПУЭ.

Помещения с лифтовым оборудованием в отношении опасности поражения людей электрическим током относятся к помещениям с повышенной опасностью, характеризующихся наличием токопроводящих полов.

Помещения с лифтовым оборудованием относятся к нормальным условиям (относительная влажность воздуха не превышает 60% и отсутствуют условия, указанные в 1.1.10-1.1.12 ПУЭ).

Для электроснабжения помещений использовать электрооборудование со степенью защиты не ниже IP 44, для светильников сетей освещения - IP 23 (ГОСТ 14254-96).

Применяемое электрооборудование по способу защиты человека от поражения электрическим током должно соответствовать классу II по ГОСТ 12.2.007.0.

2.1. Устройство электроснабжения лифта

В соответствие с СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий" по степени надежности электроснабжения проектируемый лифт относится к потребителю I категории.

Для справки, электроприемник I категории - электроприемник, перерыв электроснабжения которого может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства.

Электроприемник I категории должен обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Эксплуатирующая организация должна предусмотреть I категорию для ГРЩ, к которому подключается проектируемый лифт.
Данные для проектирования электроснабжения лифта:



Напряжение сети, В

Номинальный ток, А

Пусковой ток, А

Полная мощность, кВА

380/220 В, 50Гц

11,4

36

7,5





Электроснабжение лифта осуществить от ГРЩ здания кабельной линией BBГHг(A)-LS 5x6. Питающий кабель вести от ГРЩ по подвалу, далее ввод в приямок лифта, затем по лифтовой шахте, потом до ввода в машинное помещение и далее по стене МП к месту установки вводного устройства в машинном помещении проектируемого лифта (прокладку кабеля уточить но месту).

Ввод кабеля в машинном помещении выполнить на высоте 2200 мм от уровня пола в металлической трубе. При этом необходимо оставить свободный конец кабеля длиной не менее 2 м.

Для уравнивания потенциалов все доступные прикосновению открытые, проводящие части элементов оборудования соединить с шиной РЕ на вводе проводником сечением 1 хб.

Роботу по монтажу следует производить в соответствии с рабочем проектом. Монтаж электрооборудования, электроустановочных изделий, электропроводки и кабелей выполнить в



соответствии с требованиями ПУЗ (6 и 7 издание), ПТЭЭП, СНиП 3.05.06-85, МПОТ и _

технологическими картами на отдельные виды работ. При комплектации использовать оборудование и материалы, имеющие сертификаты РФ. Место соединений и ответвлений проводов и кобелей не должны испытывать механических усилий.

2.2. Устройство осветительной и розеточной сетей

Настоящим разделом проектной документации предусматривается:

- устройство осветительной сети:

о в шахте лифта, о в машинном помещении лифта.

- устройство розеточной сети:

о в шахте лифта, о в машинном помещении лифта.

Настоящим разделом проектной документации не предусматривается устройство осветительной сети на этажных площадках перед входом в лифт.

Питание осветительной и розеточной сетей осуществить от сети коммунального освещения -ГРЩ здания.

От ГРЩ до щита освещения в МП лифта проложить кабель в металлорукаве РЗ-ЦХ по подвалу, далее ввод в приямок лифта, затем по лифтовой шахте, потом до ввода в машинное помещение и далее по стене МП к щиту освещения (прокладку кабеля уточнить по месту).

Допускается питание выполнить от сущ. коммунальной сети здания. В этом случае питание осуществить от домового электрического щита (согласно техническим условиям, Ввыдаваемым эксплуатирующей организацией).

Для уравнивания потенциалов все доступные прикосновению открытые, проводящие части элементов оборудования соединить с шиной РЕ, на вводе проводником сечением 1x6.



2.3. Заземление оборудования

Заземлению подлежат все металлические части лифта, которые могут оказаться иод напряжением вследствие нарушения изоляции.

В качестве заземляющей магистрали в машинном помещении и шахте использовать стальную полосу 4x25, соединяя ее сваркой с вводом заземления, подаваемого в машинное помещение. Заземляющая магистраль должна проходить вдоль стен машинного помещения на высоте 500 мм от уровня пола, иметь шаг крепления 1-1,5 м и расстояние до стены 10 мм.

От основной магистрали заземления необходимо сделать ответвления к элементам оборудования, подлежащим заземлению. Ответвления выполнять стальной полосой того же сечения, что и основная заземляющая магистраль с присоединением одного конца к заземляющей магистрали, а другого - к заземляемому оборудованию.

Присоединение ответвлений к неподвижным конструкциям, подрамнику, трубам и т.д. производить электросваркой. Длина сварного шва на стыках должна быть не менее двойной ширины. Присоединение к аппаратам, приводу, если последний установлен на амортизаторах, выполнять гибкой перемычкой.

В качестве заземляющих проводников согласно ПУЗ также допускается использовать жилы РЕ кабелей электроразводки, выполняемой в лифтовой шахте и машинном помещении, если они по проводимости удовлетворяют требованиям ПУЗ и если обеспечена непрерывность электрической цепи на Всем протяжении использования. Заземляющие жилы кабелей в общей

защитной оболочке с фазными жилами должны иметь сечение не менее, чем 1 мм2. Для _

заземления кабины следует использовать жилу подвесного кабеля.



2.4. Указания но монтажу сетей и электроустановок

Прокладка кабельных линий должна быть определена по месту проведения электромонтажных работ, исходя из конструктивных и архитектурных особенностей строения здания, а также технических условий, выдаваемых эксплуатирующей организацией.

Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных температурных деформаций самих кабелей и конструкций, по которым они проложены. Укладывать запас кабеля в виде колец (витков) запрещается; кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т.п, должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;

кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;

кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установок задвижек и фланцевых соединений;

кабели, расположенные в местах, где возможны механические повреждения, должны быть защищены по высоте на 2 м от уровня пола или земли;

радиусы внутренней кривой изгиба кабелей должны иметь но отношению к их наружному диаметру кратности не менее, указанных в стандартах или технических условиях на соответствующие марки кабелей;

проходы через стены осуществить с помощыо стальных гильз из водогазонапорных труб с последующей герметизацией негорючими материалами.







3. Расчет электрических сетей

Расчет нагрузок потребителей, подключаемых к групповому щитку





Проверка потерь напряжения

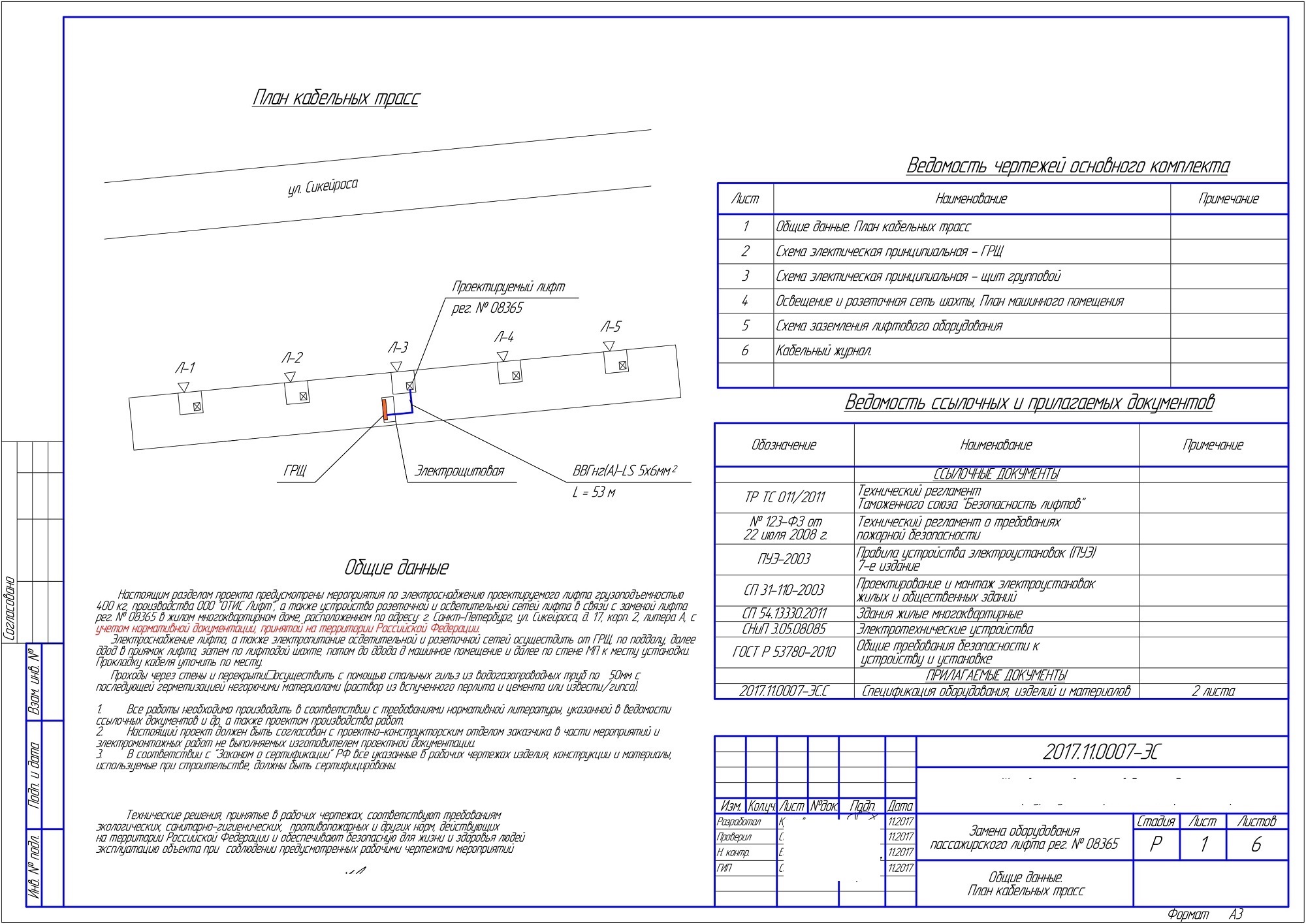

План кабельных трасс





Схема электрическая принципиальная - ГРЩ





Схема электрическая принципиальная - щит групповой





Освещение и розеточная сеть шахты





Схема заземления лифтового оборудования

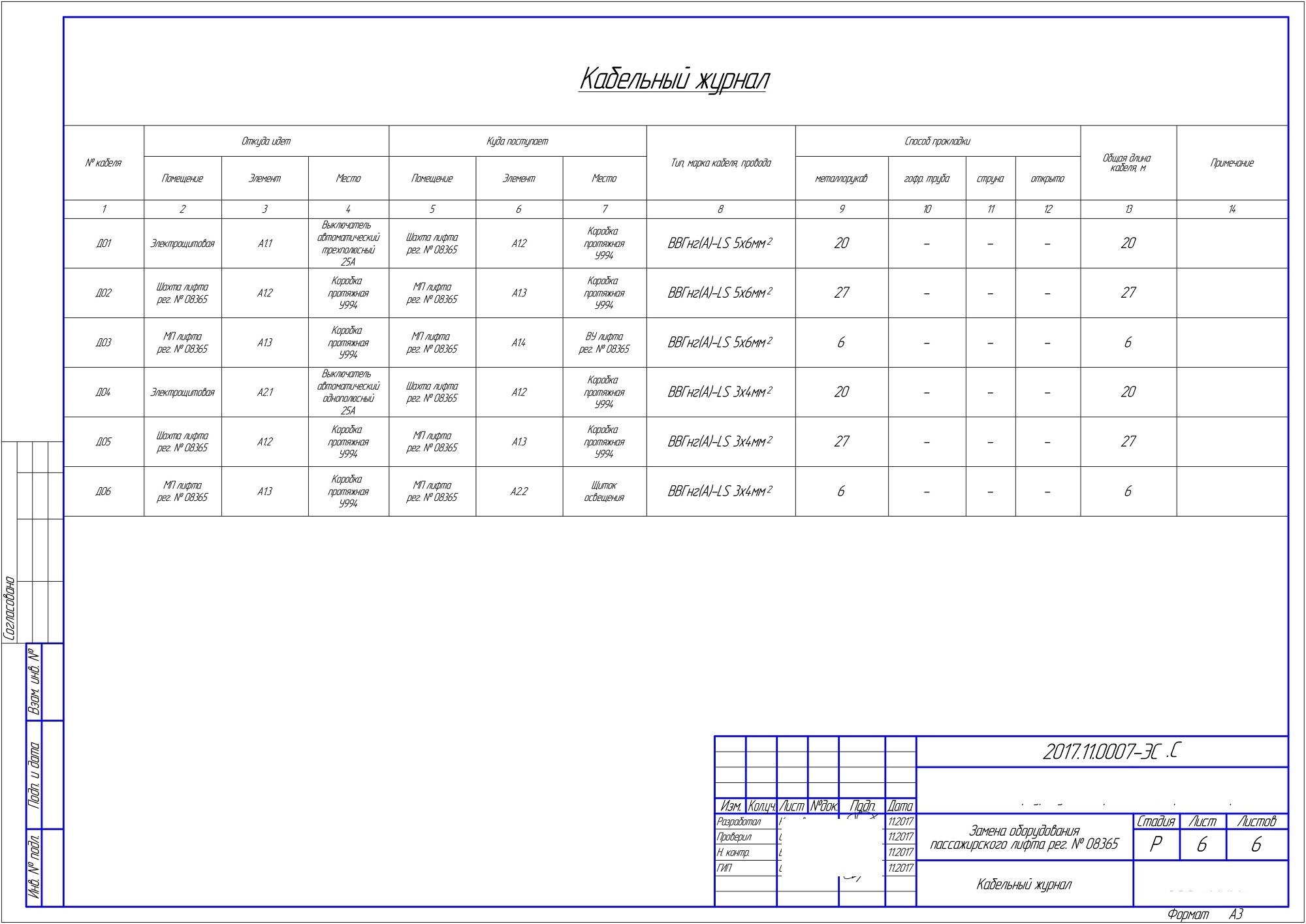

Кабельный журнал





Сертификация оборудования, изделий и материалов















Раздел 4. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений


Подраздел 2. «Диспетчерская связь»

Обозначение

2017.11.0007-ДС-С

2017.11.0007-ДС-ПЗ

2017.11.0007-ДС
Наименование
Содержание раздела
Текстовая часть. Пояснительная записка
Графическая часть. Рабочие чертежи






1. Введение


Настоящим разделом проектной документацией предусматриваются мероприятия по устройству диспетчерской связи в связи с заменой лифта per. № 08365 в жилом многоквартирном доме по адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, корп. 2, литера А, с учетом нормативной документации, принятой на территории Российской Федерации. Основание для проектирования:

- договор на оказание услуг по разработке проектной документации;

- техническое задание;

- результаты натурного осмотра объекта проектирования.

Настоящий раздел проектной документации разработай в соответствии с требованиями действующих нормативных документов:

- ГОСТ Р 21.1101-2013 СПДС Основные требования к проектной и рабочей документации;

- ГОСТ 21.210-2014 СПДС Условные графические изображения электрооборудования и проводок на планах;

- СНиП 21-01-97 Пожарная безопасность зданий и сооружений;

- СП 54.13330.2011 Здания жилые многоквартирные;

- ВСН 60-89. Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования;

- ГОСТ Р 54999-2012 Лифты. Общие требования к инструкции по техническому обслуживанию лифтов;

- ТР ТС 011/2011. Технический регламент Таможенного союза. Безопасность лифтов;

- НПБ 104-03 Проектирование систем оповещения людей о пожаре в зданиях и сооружениях;

- ПУЭ правила устройства электроустановок;

- СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий.

- ГОСТ Р 53780-2010. Лифты. Общие требования безопасности к устройству и установке;

- ГОСТ Р 55963-2014. Лифты. Диспетчерский контроль;

- ГОСТ Р 55964-2014. Лифты.Общие требования безопасности при эксплуатации;

- ГОСТ Р 52382-2010. Лифты пассажирские. Лифты для пожарных;

- СП 134.13330.2012. Системы электросвязи зданий и сооружений. Основные положения проектирования.

- ГОСТ 12.1.030-81. ССБТ. Электробезопасность. Защитное заземление, зануление.







2. Диспетчеризация инженерного оборудования (ДИО)

2.1. Основные проектные решения


В соответствии с ТР ТС 011/2011 все лифты, должны быть оборудованы диспетчерской связью.

В соответствии с Техническим заданием в данном проекте рассматривается решение по обеспечению обеспечению лифта (рег.№ 08365) переговорной связью: с кабины лифта (KJ1), крыши кабины лифта (КЛК) и из машинного помещения (МП) на диспетчерский пульт (ДП), расположенный по адресу: Северный пр., д. 6, корп. 3.

Система диспетчеризации проектируется на основе программно-аппаратных средств специализированного диспетчерского комплекса "Ресурс-М", работающего на выделенной частоте. Такая сеть не требует больших капиталовложений на развёртывание и эксплуатацию, меньше подвержена актам хищения и вандализма, характеристики передачи канала не изменяются со временем.

Объем информации, передаваемый на пульт диспетчера (6 сигналов):

- громкоговорящая связь (ГГС) диспетчера с машинным помещением лифта;

- громкоговорящая связь (ГГС) диспетчера с кабиной лифта;

- громкоговорящая связь (ГГС) диспетчера с крышей кабины лифта;

- обобщенный сигнал об аварии от станции управления лифтом;

- сигнал охраны двери машинного помещения;

- сигнал "Открытие дверей шахты при отсутствии кабины лифта на этаже" (при наличии в СУЛ).

В качестве источника сигналов используются контакты реле (замыкание или размыкание), установленных в контролируемых системах и являющихся частью этих систем, или специально установленные извещатели (датчики).



2.2. Состав и назначение основных частей

Все основное оборудование системы диспетчерской связи имеет сертификаты соответствия и разрешение для применения на лифтах.

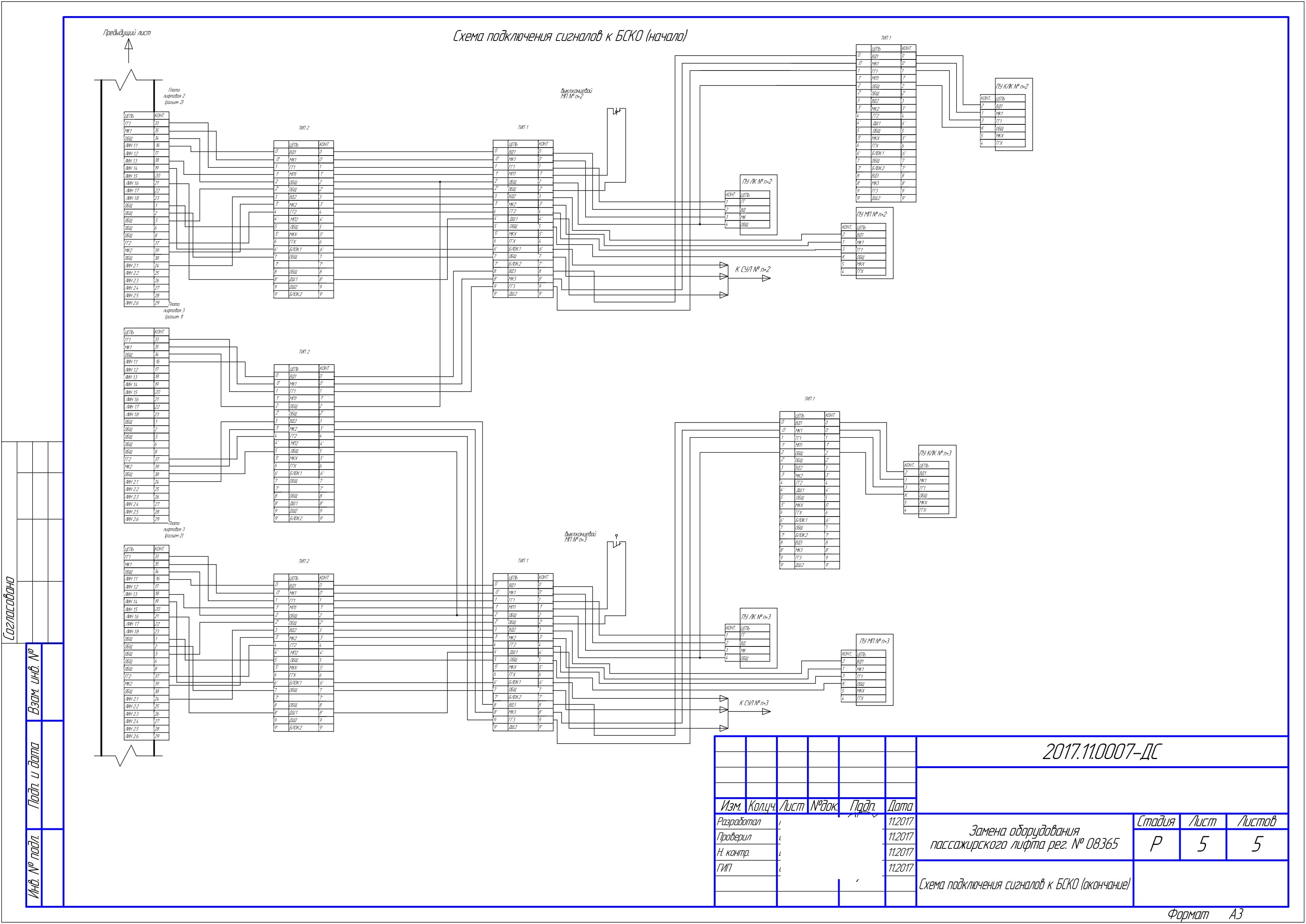

Оборудование диспетчерского комплекса "Ресурс-М" (см. Структурная схема сети диспетчеризации):

БСКО - Блок сбора контроля и обработки, с платами расширения;

ПУЛК - Переговорное устройство лифтовой кабины;

ПУКЛК - Переговорное устройство крыши лифтовой кабины;

ПУМП - Переговорное устройство машинного помещения;

Жгут т 1 - Жгут присоединительный тип 1

Жгут т 2 - Жгут присоединительный тип 2

Жгут т 3 - Жгут присоединительный тип 3;

АФУ "АС Ресурс" - Антенно-фидерное устройство;

Р/ст - Радиостанция;

СМК-1 - Выключатель концевой магнитоконтактный.

Комплекс лифтовой диспетчерской службы "Ресурс-М" обеспечивает:

1. Двухстороннюю симлексную громкоговорящую переговорную связь между диспетчерским пунктом и следующими объектами здания:

- кабиной лифта;





- крышей кабины лифта; _

- машинным помещением лифта (станцией управления лифтом).

2. Прием сигналов от станции управления лифтом - "Обобщенный сигнал аварии" и "Открытие дверей шахты при отсутствии кабины на этаже".

3. Прием сигналов - "Вскрытие дверей машинного помещения".

2.3. Краткое описание оборудования

Диспетчерский комплекс "Ресурс-М" предназначен для дистанционного диспетчерского контроля оборудования лифтов, управления объектами коммунального хозяйства и индикации их состояния но проводным линиям связи.

Комплекс обеспечивает:

- громкоговорящую связь с лифтами (ЛК, КЛК),машинными помещениями (МП) или (СУЛ);

- автоматическую выдачу голосового информационного сообщения в лифтовую кабину или в машинное

- помещение о поступлении вызова на диспетчерский пункт;

- контроль и аварийную сигнализацию состояния сигналов лифтового оборудования и инженерно-

- технического оборудования объектов ЖКХ;

- дистанционное управление инженерно-техническим оборудованием объектов ЖКХ;

- питание шлейфов телесигнализации ТС и громкоговорящей связи ГГС;

- контроль и аварийную сигнализацию состояния проводных шлейфов комплекса (обрыв и короткое

- замыкание);

- имеется возможность подключения аналоговых датчиков (установки уровней срабатывания

- производятся на подключаемом компьютере). На каждый датчик устанавливается 4 уровня (предупредительный и аварийный, верхние и нижние);

- бесперебойную работу не менее одного часа при пропадании сетевого напряжения питания.

Комплекс удовлетворяет положениям ТР ТС 011/2011 (технический регламент Таможенного союза от 18 октября 2011 года), касающихся "Требований безопасности" к диспетчерскому контролю лифтового оборудования.



2.4. Размещение и монтаж оборудования

Контролируемые пункты (КП) размещаются в машинных помещениях (МП) лифтов. При организации КП, в машинном помещении лифта устанавливается аппаратура комплекса:

- блок сбора контроля и обработки (БСКО), с платами расширения;

- переговорное устройство машинного помещения;

- жгуты присоединительные линий связи;

- выключатель блокировки двери входа в машинное помещение;

- штепсельные розетки обеспечения питания, сети связи и сигнализации.

Антенно-фидерное устройство (АФУ "АС Ресурс") устанавливается на кровле здания, рядом с машинным помещением лифта.





В кабине лифта монтируется переговорное устройство (ПУЛК, устанавливается в _

приказную панель кабины лифта на штатное место установки переговорного устройства кабины лифта), на крыше кабины монтируется переговорное устройство (ПУКЛК).

В шлейф лифта закладываются провода от ПУЛК и ПУКЛК через соединительную коробку на крыше кабины лифта до жгутов присоединительных у БСКО в машинном помещении лифта.

Между МП дома линии связи прокладываются по чердачным помещениям здания или над кровлей по струне. При прокладке по струне рекомендуемое расстояние от кабеля связи до кровли здания 1800 мм, минимальное расстояние до кровли в местах прохода согласно СП 134.13330.2012 ( п.7.1.13) - 1500 мм.



3. Электропитание и заземление

Электропитание оборудования систем Диспетчеризации инженерного оборудования обеспечить, в соответствии с ПУЭ, СНиП 3.05.06 "Электротехнические устройства", ГОСТ 12.1.030-81 "Электробезопасность. Защитное заземление и зануление", по первой категории надежности. Защитное заземление выполнить в соответствии с ПУЭ, СНиП 3.05.06, ГОСТ 12.1.030-81, и документацией завода-изготовителя. Для подключения электропитания применить негорючие провода и кабели. В системе ДНО имеются встроенные источники бесперебойного электропитания, поэтому при отключении внешнего ввода время работы оборудования от резервного электропитания составит не менее 1 часа. Существующий источник бесперебойного питания 12В/1,2А*ч обеспечивает работу комплекса на время 1,2А*ч/1,4/0,4А=2,1 часа (где 1,4 -коэффициент, учитывающий КПД аккумулятора, 0,4 - ток потребления плат), т.о. время работы при отсутствии напряжения сети составляет более 1 часа, что удовлетворяет требованиям ТР ТС 011/2011 к диспетчерским системам.



4. Техническое обслуживание

Все виды работ по техническому обслуживанию и ремонту систем системы диспетчеризации должны выполняться специалистами, прошедшими соответствующую подготовку. Основной задачей при эксплуатации является поддержание системы в работоспособном состоянии в течение всего срока эксплуатации. Структура технического обслуживания и ремонта системы включает в себя:

- техническое обслуживание;

- плановый текущий ремонт;

- капитальный плановый ремонт;

- внеплановый ремонт.

Регламенты технического обслуживания должны быть разработаны с учетом требований "Положения о комплексном техническом обслуживании объединенных диспетчерских систем в жилищном хозяйстве г. С-Петербурга" C-Пб 2002г. При эксплуатации и техническом обслуживании системы необходимо руководствоваться названными нормативными документами и документацией завода-изготовителя.

Владелец, или организация осуществляющая обслуживание здания, должны заключить договор на Комплексное техническое обслуживание системы диспетчеризации лифтов со специализированной организацией, в соответствии с требованиями ГР ТС 011/2011 "Безопасность лифтов".



5. Техническое обслуживание

К монтажу и обслуживанию систем связи и сигнализации допускаются лица, прошедшие инструктаж по технике безопасности. Прохождение инструктажа отмечается в журнале инструктажей.

Монтажные и ремонтные работы в электрических сетях и устройствах (или вблизи них), а также работы по присоединению и отсоединению проводов и кабелей должны производиться только при снятом напряжении. Все электромонтажные работы, обслуживание, периодичность и методы испытаний защитных средств должны выполняться с соблюдением "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей".

В связи с применением в системе диспетчеризации сертифицированного оборудования, особых мероприятий по безопасной эксплуатации и для предотвращения загрязнения окружающей природной среды не требуется.

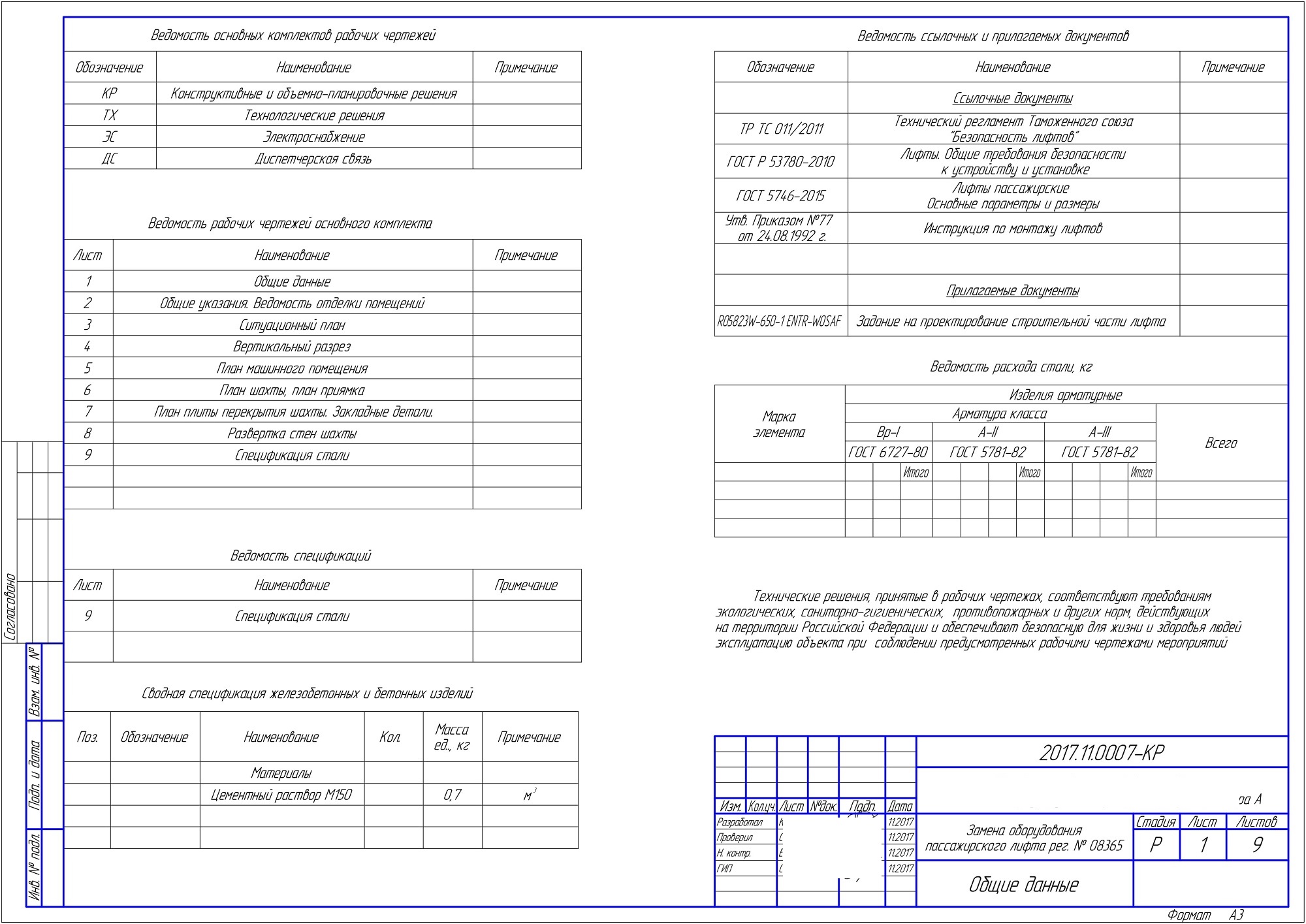

Общие данные





Структурная схема сети диспетчеризации





План машинного помещения

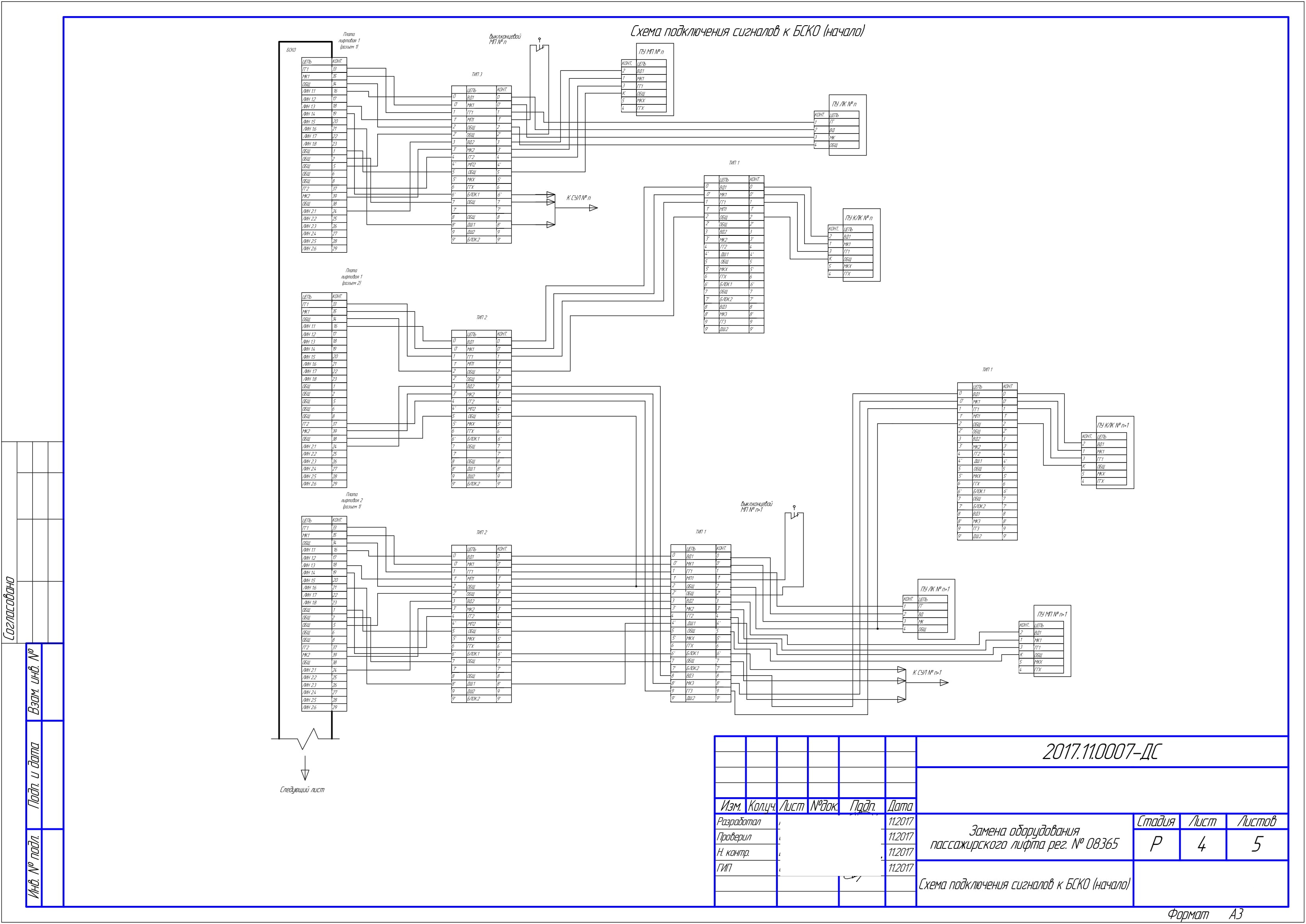

Схема подключения сигналов к БСКО (начало)







Сертификация оборудования, изделий и материалов





Раздел 5. Проект организации капитальною ремонта



Содержание

1. Введение........................................................................................................................................2

2. Мероприятия по организации процесса капитального ремонта лифта...................................2

2.1 Порядок капитального ремонта оборудования лифта.....................................................2

2.2 Обеспечение кадрами и квалифицированными специалистами.....................................3

2.3 Организационно-технические (подготовительные) мероприятия перед

капитальным ремонтом.......................................................................................................3

2.4 Демонтажные работы..........................................................................................................6

2.5 Монтажные работы.............................................................................................................7

2.6 Отделочные работы.............................................................................................................9

2.7 Ввод лифта в эксплуатацию...............................................................................................9

3. Охрана труда и техника безопасности......................................................................................10

3.1 Мероприятия по технике безопасности..........................................................................10

3.2 Мероприятия по пожарной защите..................................................................................11

3.5. Санитарно-бытовое обеспечение работающих..............................................................13

4. Защита окружающей среды.......................................................................................................13

5. Мероприятия по сохранению окружающей среды..................................................................14

6. Ситуационный план....................................................................................................................15
Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.





1. Введение



 Настоящим разделом проекта предусматриваются мероприятия по организации замены пассажирского лифта per. № 08365, расположенного в жилом многоквартирном доме по адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, корп. 2, литера А.

Работы по замене лифта выполняются в жилом здании в стесненных условиях без временного переселения жильцов на время проведения работ. Исходя из этого, все работы проводить в строго регламентированное время, с особой аккуратностью и принятием мер, обеспечивающих безопасность проведения работ.

Рекомендуется при составлении сметы на производство работ применять коэффициент на стесненность в соответствии с МДС81-35.2004.

Перед производством работ монтажной организации совместно с управляющей компанией определить место устройства производственно-бытовых помещений и складирования лифтового оборудования, мусора.

Проект организации капитального ремонта разрабатывается с целью обеспечения оптимальной организации процесса капитального ремонта лифта за счет использования наиболее эффективных методов выполнения строительно-монтажных работ, способствующих снижению их стоимости и трудоемкости, сокращению продолжительности и сроков производства отдельных видов работ, повышению степени использования строительных машин и оборудования, улучшению качества работ, а также обеспечению безопасных условий труда и сохранению окружающей природной среды.

Основание для проектирования:

• Договор на проектирование;

• Задание на разработку проектной документации;

Нормативные документы, на основе которых разработан настоящий раздел:

• ТР ТС 011/2011. Технический регламент Таможенного союза «Безопасность лифтов»;

• ГОСТ Р 53780-2010 «Лифты. Общие требования безопасности к утройству и установке»;

• СП 48.13330.2011 «Организация строительства»;

• СП 54.13330.2011 «Здания жилые многоквартирные»;

• СП 49.13330.2012 «Безопасность труда в строительстве»;

• СП 70.13330.2012 «Несущие и ограждающие конструкции»;

• СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;

• СНиП 12-04-02 «Безопасность труда в строительстве. Часть 2. Строительное производство»;

• СанПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства и строительных работ»;

• ФЗ №123 «Федеральный закон Технический регламент о требованиях пожарной безопасности»;

• Правила противопожарного режима в Российской Федерации (утв. постановлением Правительства РФ от 25 апреля 2012 г. N 390);

• «Нормы продолжительности капитального и текущего ремонта жилых и общественных зданий в Санкт-Петербурге».


2. Мероприятия по организации процесса капитального ремонта лифта

2.1 Порядок капитального ремонта оборудования лифта

Порядок замены оборудования лифта выполнен в виде календарного графика производства работ.

Таблица 1 - Календарный план производства работ по капитальному ремонту лифта



2.2 Обеспечение кадрами и квалифицированными специалистами
Потребность в кадрах для обеспечения работ обеспечивается за счет штата организации подрядчика.

Доставка рабочих к месту производства работ производится городским транспортом самостоятельно.

2.3 Организационно-технические (подготовительные) мероприятия перед капитальным ремонтом.

До проведения работ по капитальному ремонту лифтового оборудования монтажная организация выполняет следующие мероприятия по подготовке объекта строительства:

• согласовывает с Эксплуатирующей организацией график работ по капитальному ремонту лифта;

• согласовывает с Эксплуатирующей организацией место размещения бытовки или временного помещения для размещения монтажников и ценного инструмента;

• решает с Эксплуатирующей организацией вопросы, связанные с доставкой оборудования и его складированием на объекте;

• проверяет наличие, комплектность и правильность оформления технической документации завода-изготовителя и ее соответствие данному объекту;

• выполняет работы по соблюдению требований охраны труда и техники безопасности на объекте;

• выполняет работы по соблюдению требований пожарной безопасности на объекте.

Перед началом проведения работ по капитальному ремонту лифтового оборудования необходимо выполнить ряд мероприятий по подготовке объекта строительства:

• Подходы к шахте должны быть свободны от мусора, освещены и должны быть обеспечены мероприятия по организации безопасной работы. Освещенность этажных площадок должна





быть не менее 50 лк на уровне пола.

Зоны проведения монтажных работ должны быть ограждены от доступа посторонних лиц. Строительные проемы должны быть закрыты от доступа посторонних лиц: о Ограждение проемов должно быть сплошное на высоту не менее 1,1 м от уровня пола и может быть выполнено с использованием пиломатериалов из древесины хвойных пород не ниже 2-го сорта. При использовании деревянных щитов их необходимо крепить к поперечным балкам (перилам), последние должны выдерживать нагрузку 70 кг. о Элементы конструкций ограждений не должны иметь массу более 20 кг. о Ограждение должно надежно крепиться к стенам проема - конструкции креплений ограждения должны исключать возможность их самопроизвольного раскрепления, о Элементы конструкций ограждения не должны иметь острых углов, режущих кромок и заусенцев.

До начала работ но капитальному ремонту лифтового оборудования необходимо произвести работы по установке монтажных настилов. Настилы должны изготавливаться в виде сплошного щита из досок толщиной 50 мм, рассчитанные на распределенную нагрузку не менее 250 кг или сосредоточенную 200 кг, связанных снизу поперечными брусками, при этом выступы отдельных элементов щита не должны превышать 3 мм, а зазор между элементами - 5 мм. Деревянные настилы должны изготавливаться из досок хвойных пород не ниже 2-го сорта, подвергнутых антисептической обработке и глубокой пропитке огнезащитным составом. Настилы должны быть надежно закреплены на балках, установленных в одном уровне в стенах шахты. Установка настилов производится специально обученным персоналом последовательно снизу вверх в соответствии с проектом. Перед установкой необходимо убедиться, что все конструкции для установки настилов прочно закреплены к стенам шахты. После установки настил должен быть подвергнут испытанию грузом 200 кг в течение 10 мин. При испытании на настилах не должно быть смещения элементов, трещин и сколов.

Рекомендуется выполнить временное местное освещение по шахте лампами накаливания напряжением не более 36В и мощностью 40 Вт (освещенность не менее 50 лк). При этом лампы следует размещать в местах, не мешающих выполнению монтажных работ. Гирлянда временного освещения лифтовой шахты должна иметь выключатель, который прикрепляют к стене на первой остановке перед входом в шахту лифта.

Необходимо обеспечить трехфазнос электропитание напряжением 380В для монтажной лебедки в районе последней остановки. Для подключения электроинструмента должно быть подано в зону монтажных работ напряжение 220В. Электроснабжение должно соответствовать требованиям ПУЭ.

Должны быть выполнены мероприятия но защите лестничных маршей, этажных площадок, полов, лифтовых холлов и др. строительных конструкций от повреждений при транспортировке и монтаже лифтового оборудования (щиты, маты, настилы и др.). Необходимо согласовать с Эксплуатирующей организацией место хранения материалов и инструмента. При этом материалы должны храниться на расстоянии не более 20 м от шахты лифта в месте, защищенном от атмосферных осадков, надежно запираемом и охраняемом. Строительные материалы доставлять на объект но мере необходимости, не допуская чрезмерных запасов.

Должны быть разработаны мероприятия по охране монтируемого оборудования в нерабочее время.

Подход по крайней мере к одному проему на первом или втором этаже должен быть свободен для длинных и крупногабаритных деталей лифта.

Необходимо обеспечить утилизацию отходов и мусора.

В приямке должна быть установлена розетка для подключения электроинструмента напряжением не более 250В.

Размеры строительных проемов шахты, а также их привязки должны соответствовать настоящему проекту.



Подготовлена проектная документация, а также техническая документация завода-изготовителя лифтового оборудования.

Помещение для мастерской должно быть оборудовано отоплением, освещением, стеллажами, столом и табуретками, и иметь дверь, запирающуюся на замок.

При наличии у монтажной организации своих передвижных мастерских (рис.1) место их установки должно быть согласовано с Эксплуатирующей компанией. Подсоединение мастерской к сети электроснабжения производит обслуживающий персонал. Ответственным лицом за пожарную безопасность и электробезопасность в бытовом помещении должен быть назначен представитель монтажной организации;

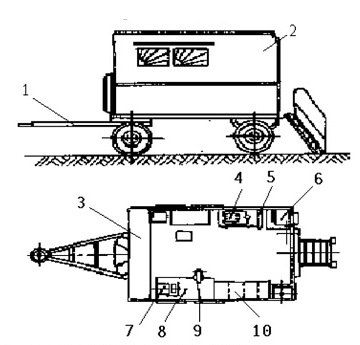

Рис 1. Пример мастерской - передвижная мастерская:
1 - шасси, 2 - кузов; 3 - шкаф; 4 - электрощиток; 5 - понижающий трансформатор; 6
- рукомойник; 7 - наждак; 8 - слесарный стол; 9 - слесарные тиски; 10 - стеллаж.




• К началу замены лифтовое оборудование должно быть складировано в непосредственной близости от входа в здание, где устанавливается лифт. Площадка для складирования должна быть ровной и чистой. Независимо от наличия упаковки под лифтовое оборудование должны быть подложены деревянные подкладки, чтобы исключить его сползание или опрокидывание, а также чтобы обеспечить свободный доступ к отдельным сборочным единицам. Механические узлы лифта с установленным на них электрооборудованием (кабина, двери шахты, ограничитель скорости, масляные буферы и другие узлы), а также стальные канаты следует хранить в закрытых помещениях. Прочес оборудование лифта, на котором не установлено электрооборудование (направляющие кабины и противовеса, каркас и груз противовеса, опорные балки, трубы электроразводоки т.п.) можно хранить под навесами или на открытых площадках при условии защиты попадания влаги как сверху, так и снизу.

• К началу установки лифтовое оборудование должно быть складировано в непосредственной близости от шахты лифта. Площадка для складирования должна быть ровной и чистой. Независимо от наличия упаковки под лифтовое оборудование должны быть подложены деревянные подкладки, чтобы исключить его сползание или опрокидывание, а также чтобы обеспечить свободный доступ к отдельным сборочным единицам. Механические узлы лифта с установленным на них электрооборудованием (кабина, двери шахты, ограничитель скорости, масляные буферы и другие узлы), а также стальные канаты следует хранить в закрытых помещениях. Прочее оборудование лифта, на котором не установлено электрооборудование (направляющие кабины и противовеса, каркас и груз противовеса, опорные балки, трубы электроразводок и т.п.) можно хранить под навесами или на открытых площадках при условии защиты попадания влаги как сверху, так и снизу.





2.4 Демонтажные работы



Демонтажные работы могут производиться только специализированной организацией в соответствии с требованиями нормативной литературы, действующей на территории РФ, а также проекту производства работ.

Таблица 2 - Последовательность демонтажных работ



п/п

Наименование работ

Место

выполнения

Исполнитель

Защитные

средства

Меры безопасности

1

Переоборудование кабины лифта в ложную кабину

Шахта

МБ

Каска, очки, спсцобувь, ППС

При работах по переоборудованию кабины лифта в ложную кабину

2

Демонтаж станции управления

МП

МБ

Каска, очки, спецобувь, измеритель напряжения, перчатки диэлектрическ ие

При электромонтажных работах. При работе с ручным инструментом. При такелажных работах

3

Установка МТБ

МП, шахта

МБ

Каска, очки, спецобувь,

При электромонтажных работах. При работе с ручным инструментом.

4







измеритель

напряжения,

перчатки

диэлектрическ

ие

При такелажных работах

5

Демонтаж шахтной проводки

МП, шахта

МБ

Каска, очки

При работе с ручным инструментом. При работе с электроинструментом

6

Демонтаж дверей шахты и установка ограждений дверных проемов

Шахта

МБ

Каска, очки, спецобувь, ППС

При работе с электроинструментом, электросварочных работах, с ручным инструментом

7

Опускание противовеса в приямок монтажной лебедкой

Шахта

МБ

Каска, очки, спецобувь, ППС

При работе с монтажной Лебедкой. При такелажных работах

8

Разборка ложной кабины

Шахта

МБ

Каска, очки, спецобувь, ППС

При такелажных Работах. При работе с электроинструментом, с ручным инструментом,с монтажной лебедкой





п/п

Наименование работ

Место

выполнения

Исполнитель

Защитные

средства

Меры безопасности

9

Разборка противовеса

Шахта

МБ

Каска, очки, спецобувь, ППС

При такелажных работах. При работе с электроинструментом, с ручным инструментом, с монтажной лебедкой. При работе с лестницы

10

Демонтаж оборудования приямка

Шахта

МБ

Каска, очки, спецобувь, ППС

При такелажных работах. При работе с электроинструментом, с ручным инструментом,с монтажной лебедкой



Условные обозначения:

ПР — производитель работ (инженер),

МБ - монтажная бригада,

СО - строительная организация,

ПМО - представитель монтажной организации, ППС - полная подвесная система,

МП - машинное помещение.



2.5 Монтажные работы
Монтаж оборудования, а также пуско-наладка лифта может производиться только специализированной организацией в соответствии с требованиями нормативной литературы, действующей на территории РФ, монтажному чертежу, поставляемому совместно с оборудованием лифта, проекту производства работ.


Таблица 3 - Последовательность ведения работ при капитальном ремонте лифта



п/п

Наименование работ

Место

выполнения

Исполни­

тель

Защитные

средства

Меры безопасности

1

Установка монтажной псбедки

Шахта, МП

МБ

Каска,

спецобувь,

ППС

При выполнении такелажных работ

2

Доставка оборудования в машинное помещение

Шахта, МП

МБ

Каска, очки, спецобувь

При выполнению такелажных работ

3

Установка подмостей

Шахта

Строители или МБ

Каска, очки, спецобувь, ППС

При установке Настилов на высоте

4

Приемка подмостей

Шахта

Прораб, и МБ

Каска, очки, спецобувь

При работе с подмостей на высоте

5

Определение координат установки оборудования

Шахта

МБ

Каска, очки, спецобувь, ППС

При работе с подмостей на высоте

6

Монтаж оборудования в приямке

Шахта

МБ

Каска, очки, спецобувь, ППС

При работе с лестницы. При работе с электроинструментом, с ручным инструментом





п/п

Наименование работ

Место

выполнения

Исполни­

тель

Защитные

средства

Меры безопасности

7

Монтаж противовеса

Шахта

МБ

Каска, очки, спецобувь, ППС

При работе с подмостей. При работе лестниц. При работе с ручным инструментом. При такелажных работах

8

Монтаж кабины

Шахта

МБ

Каска, очки, спецобувь, ППС

При такелажных работах. При работе с ручным инструментом

9

Монтаж лифтовой лебедки

МП

МБ

Каска, очки, спецобувь, ППС

При такелажных работах. При работе с ручным инструментом

10

Монтаж ограничителя скорости

МП

МБ

Каска, очки, спецобувь

При сварочных работах. При работе с электроинструментом. При работе с ручным инструментом

11

Монтаж контроллера

МП

МБ

Каска, очки, спецобувь

При сварочных работах. При работе с электроинструментом. При работе с ручным инструментом

12

Установка вводного устройства

МП

МБ

Каска, очки, спецобувь

При сварочных Работах. При работе с электроинструментом При работе с ручным инструментом

13

Монтаж тяговых канатов

Шахта, МП

МБ

Каска,

перчатки,

спецобувь,

очки

При монтаже канатов. При работе с ручным инструментом

14

Монтаж каната ограничителя скорости

Шахта, МП

МБ

Каска,

перчатки,

спецобувь,

очки

При монтаже канатов. При работе с ручным инструментом

15

Монтаж дверей шахты

Шахта

МБ

Каска, очки, ППС спецобувь

При работе с подмостей. При работе электроинструментом. При работе с ручным инструментом

16

Монтаж

электроразводки

МП, Шахта

МБ

Каска, очки, ППС, спецобувь

При работе с подмостей. При работе электроинструментом. При работе с ручным инструментом

17

Монтаж

электроаппаратов

Этажные

площадки

МБ

Каска, очки, ППС, спецобувь

При сварочных работах. При работе с электроинструментом. 11ри работе с ручным инструментом

18

Устройство заземления лифтового оборудования

МП, Шахта

МБ

Каска, очки, ППС, спецобувь

При сварочных работах. При работе с электроинструментом. При работе с ручным инструментом

19

Монтаж подвесного кабеля

Шахта, МП

МБ

Каска, очки, ППС, спецобувь

При работе с подмостей. При работе с ручным инструментом





п/п

Наименование работ

Место

выполнения

Исполни­

тель

Защитные

средства

Меры безопасности

20

Замер сопротивления изоляции

Шахта, МГ1

МБ

Каска, очки, ППС, спецобувь

При работе с мсгометром

21

Демонтаж подмостей

Шахта

Строители или МБ

Каска, очки, ППС, спецобувь

При работе с подмостей на высоте

22

Установка обрамлени цвсрей шахты

Шахта

Строители или МБ

Каска, очки, ППС, спецобувь

При работе с подмостей. При работе электроинструментом. При работе с ручным инструментом

23

Опробование лифта

Шахта, МП

МБ

Каска, очки, ПГ1С, спецобувь

При наладочных работах

24

Регулировка

оборудования

Шахта, МП

МБ

Каска, очки, ППС, спецобувь

При наладочных работах

25

Наладочные работы

Шахта, МП

МБ

Каска,

ППС,

спецобувь,

очки

При наладочных работах

26

Обкатка и сдача лифта в эксплуатацию

Шахта, МП

МБ

Каска,

ППС,

спецобувь,

очки

При наладочных работах





Условные обозначения:

Г1Р - производитель работ (инженер),

МБ - монтажная бригада,

СО - строительная организация,

ПМО - представитель монтажной организации,

ППС - полная подвесная система,

МП - машинное помещение.



2.6 Отделочные работы

После выполнения монтажных работ необходимо выполнить строительно-отделочные работы по шахте и машинному помещению.

Строительно-отделочные работы в шахте лифта производят, как правило, с установленных подмостей по всей высоте шахты. Допускается отделочные работы по шахте производить с кабины, которая должна вручную перемещаться от штурвала лебедки вниз, при этом должна быть отрегулирована и опробована система ловителей.

При выполнении строительно-отделочных работ необходимо защищать оборудование лифта от брызг цементного раствора и др. возможных повреждений.

Все работы производить в соответствии с требованиями ГОСТ 22845-85.



2.7 Ввод лифта в эксплуатацию

Ввод лифта в эксплуатацию проводить в соответствии с требованиями ТР ТС 011/2011 «Безопасность лифтов», ГОСТ Р 53782-2010 Лифты. Правила и методы оценки соответствия лифтов при вводе в эксплуатацию и ГОСТ Р 55969-2014 Лифты. Ввод в эксплуатацию.





3. Охрана труда и техника безопасности

3.1 Мероприятия по технике безопасности



При производстве строительно-монтажных работ соблюдать требования СНиП 12-03-2001, СНиП 12-04-2002 «Безопасность труда в строительстве», «Правил пожарной безопасности при производстве строительно-монтажных работ», «Межотраслевых правил по охране груда при работе на высоте» ПОТ РМ 012-2000, «Правил по охране труда при погрузо-разгрузочных работах и размещении грузов» ПОТ РМ 007-98.

При выполнении строительно-монтажных работ генеральная подрядная организация обязана разработать мероприятия, обеспечивающие безопасность производства строительномонтажных работ.

При производстве строительно-монтажных работ рабочие места монтажников должны быть оборудованы приспособлениями, обеспечивающими безопасность производства работ. Открытые проемы в стенах должны иметь ограждения высотой 1,2м с бортовой доской. Проемы в перекрытиях, на которых производятся работы, должны быть закрыты сплошным настилом, либо иметь прочное ограждение с бортовыми досками по всему периметру проема. При невозможности или нецелесообразности устройства настилов и ограждений рабочих мест, рабочие должны быть снабжены предохранительными поясами.

Строительная площадка должна быть оборудована комплексом первичных средств пожаротушения - огнетушителями.

Перед началом работ на всех посадочных площадках должны быть вывешены плакаты с надписью «Внимание, ведутся строительно-монтажные работы» и т.д.

Ограждение рабочих зон выполняется согласно утвержденным ППР.

При проведении строительно-монтажных работ рабочие места оборудуются в соответствии с «Правилами пожарной безопасности» РФ.

Должны быть предусмотрены мероприятия по охране монтируемого оборудования в нерабочее время.

При производстве работ необходимо соблюдать требования СНиП 12-01-2001 «Безопасность труда в строительстве», а также «Правила техники безопасности при текущем и капитальном ремонте жилых и общественных зданий».

Подъем рабочих на леса и подмости разрешается только после надежной фиксации их к горизонтальным и вертикальным конструкциям, а также после окончания работ по загрузке рабочих мест материалами. При невозможности или экономической нецелесообразности применения защитных ограждений допускается производство работ с применением предохранительного пояса по ГОСТ Р 50849-96* с оформлением наряда - допуска. Рабочий должен крепиться карабином предохранительного пояса к страховочному канату, закрепленному в технологических отверстиях в соответствии с технологическими картами.

В каждой смене должен быть обеспечен технический надзор со стороны прорабов, бригадиров, мастеров и других лиц, ответственных за безопасное производство работ, за исправным состоянием лестниц, переходов, подмостей, лесов, площадок монтажника, защитных ограждений проемов в стенах и перекрытиях, а также за чистотой и достаточной освещенностью рабочих мест и проходов к ним.

Рабочие должны пройти инструктаж, быть обеспечены спецодеждой, защитными касками, предохранительными поясами, которые должны быть испытаны и иметь паспорта и бирки, а также запись в журнале о сроке последнего периодического испытания. Пояса выдаются под расписку с указанием его номера и даты выдачи.

Каждый рабочий должен быть проинструктирован и обучен приемам правильного закрепления предохранительного пояса с удлинителем и без него, а также правильному обращению с технологической оснасткой и средствами подмащивания, обращая особое внимание на надежную фиксацию указанных средств.

К производству работ по монтажу оборудования лифта допускаются монтажники



электрических подъемников, прошедшие обучение и имеющие удостоверение о проверке знаний правил техники безопасности.

Перед началом производства работ бригада монтажников должна получить инструктаж от своего руководителя, непосредственно на рабочем месте с записью в журнале инструктажа по следующей программе:

• Ознакомление с производством работ на данном объекте.

• Требования охраны труда и техники безопасности при производстве работ.

• Требования противопожарной безопасности при выполнении огневых работ.

• Защитные и предохранительные приспособления, их правильное применение при производстве работ.

• До начала производства работ руководитель должен проверить:

• Наличие предупредительных плакатов.

• Наличие предохранительных приспособлений (защитных касок, предохранительных поясов, диэлектрических перчаток и т.д).

• Наличие ограждений зоны монтажа, исключающее проникновение в нее посторонних людей.

• Наличие освещения в шахте по всей ее высоте.

• Наличие средств оказания первой помощи пострадавшим.

Производить работы без защитной каски запрещается.

При производстве работ необходимо применять электрофицированный инструмент с двойной изоляцией.

Транспортировка в кабине оборудования, массой превышающей грузоподъемность лифта, запрещается.

Перевозить в кабине грузы, габариты которых превышают площадь пола кабины, запрещается.

Приступая к наладке лифта необходимо убедиться в надежности заземления всех частей оборудования, которые могут оказаться под напряжением.



3.2 Мероприятия по пожарной защите

• Ответственность за обеспечение мер пожарной безопасности при проведении сварочных и других огневых работ возлагается на представителя Эксплуатирующей организации, закрепленного к этим обязанностям официальным Приказом.

• Ответственное лицо Эксплуатирующей организации за проведение временных огневых работ обязано проинструктировать непосредственных исполнителей этих работ о мерах противопожарной безопасности, определить противопожарные мероприятия по подготовке места работ, оборудования и коммуникаций в соответствии с требованиями пожарной безопасности. В период проведения этих работ ответственным лицом заказчика должен быть установлен контроль за соблюдение исполнителем огневых работ мер пожарной безопасности и техники безопасности.

• Должностное лицо Эксплуатирующей организации, ответственное за пожарную безопасность помещения, должно обеспечить проверку места проведения временных огневых работ в течении 3-5 часов после окончания работ.

• Ответственное лицо Эксплуатирующей организации за проведение огневых работ обязано проверить наличие на рабочем месте средств пожаротушения, а после окончания работы осмотреть рабочее место, нижележащие площадки и этажи, обеспечить принятие мер исключающих возможность возникновения пожара.

• К проведению сварочных и огневых работ допускаются лица, прошедшие в установленном порядке проверочные испытания в знании требования противопожарной безопасности с выдачей специального талона.

• Места проведения временных сварочных и других огневых работ могут определяться только





письменным разрешением лица, ответственного за пожарную безопасность объекта (руководитель учреждения, предприятия, хозяйства).

Места проведения огневых работ Эксплуатирующая организация обеспечивает средствами пожаротушения (огнетушитель или ящик с песком, ведро, лопата и ведро с водой). При наличии в непосредственной близости от места сварки кранов внутреннего противопожарного водопровода напорные рукава со стволами должны быть присоединены к кранам. Все рабочие, занятые на огненных работах, должны уметь пользоваться первичными средствами пожаротушения.

В случае проведения огненных работ при наличии вблизи или под местом этих работ сгораемых конструкций, последние должны быть надежно защищены от возгорания металлическими экранами, политы водой. Защиту оборудования и конструкций от возгорания обеспечивает заказчик.

Проведение огневых работ на постоянных и временных местах без принятия мер, исключающих возможность возникновения пожара, категорически запрещается.

Приступать к проведению огневых работ можно только после выполнения всех требований пожарной безопасности. После окончания огневых работ их исполнитель обязан тщательно осмотреть место проведения этих работ, полить водой сгораемые конструкции и устранить нарушения, могущие привести к возникновению пожара.

Временные места проведения огневых работ и места установки сварочных агрегатов, баллонов с газами и бачков с горючей жидкостью должны быть очищены от горючих материалов в радиусе 5м.

При проведении сварочных, газорезных работ запрещается: о приступать к работе при неисправной аппаратуре;

о производить сварку и резку свежеокрашенных конструкций и изделий до полного высыхания краски;

о пользоваться при огневых работах одеждой и рукавицами со следами масел, жиров, бензина, керосина и других горючих жидкостей; о допускать к работе учеников и рабочих, не сдавших испытаний по сварочным газопламенным работам и без предварительной проверки знаний правил пожарной безопасности.

Лица, занятые на огневых работах, в случае пожара или загорании обязаны немедленно вызвать пожарную часть и принять меры к ликвидации пожара или загорания имеющимися средствами пожаротушения.

Установка для ручной сварки должна снабжаться рубильником или

контактором (для подключения источника сварочного тока к распределительной сети), предохранителем (в первичной цени) и указателем величины сварочного тока (амперметром или шкалой на регуляторе тока).

Однопостовые сварочные двигатели-генераторы и трансформаторы защищаются предохранителями только со стороны питающей сети. Установка предохранителей в цепи сварочного тока не требуется.

Для подвода тока к электроду должны применяться изолированные гибкие провода в защитном шланге для средних условий работы.

Запрещается прокладывать голые или с плохой изоляцией провода, не обеспечивающие прохождение сварочного тока требуемой величины.

Электросварочная установка на все время работы должна быть заземлена. Помимо заземления основного электросварочного оборудования в сварочных установках надлежит непосредственно заземлять тот зажим вторичной обмотки сварочного трансформатора, к которому присоединяется проводник, идущий к изделию (обратный проводник).

Сварочные генераторы и трансформаторы, а также все вспомогательные приборы и аппараты к ним, должны быть в закрытом виде или защищенном исполнении с противосыростной изоляцией и устанавливаться под навесами из несгораемых материалов.



3.5. Санитарно-бытовое обеспечение работающих





Санитарно-бытовое обеспечение работающих должно предусматривать следующее:

• Наличие в бытовом помещении места для обогрева рабочих, места для хранения рабочей и домашней одежды (шкафчики закрытые), места для приема ниши (сгол), умывальника;

• Все работающие на строительной площадке должны быть обеспечены питьевой водой из расчета 3 л на одного человека в день. Храниться питьевая вода должна в бытовом помещении;

• Общая освещенность строительной площадки должна быть не менее 2 лк. Охранное освещение территории строительства в темное время суток должно быть не менее 0.5 лк;

• Для предотвращения доступа посторонних лиц на территорию стройплощадки должно быть выполнено ограждение территории, соответствующее требованиям ГОСТ 23407-78;

• В бытовом помещении должна находиться медицинская аптечка с набором медицинских средств для оказания первой помощи пострадавшим;

• Допуск посторонних лиц, а также работников в нетрезвом состоянии, на территорию стройплощадки, в санитарно-бытовые помещения и на рабочие места запрещается:

• Все лица, находящиеся на строительной площадке, обязаны носить защитные каски по ГОСТ 12.4.087-84. Рабочие и ИТР без защитных касок и других индивидуальных средств защиты к выполнению работ не допускаются.

• В случае наличия опасности падения с высоты рабочие должны быть оборудованы предохранительными поясами.

• Обеспечить рабочих средствами индивидуальной защиты, спецодеждой.



4. Защита окружающей среды

Для предотвращения загрязнения атмосферного загрязнения в период проведения капитального ремонта лифта предусмотрены следующие мероприятия:

• При производстве работ использовать технику, не работающую на топливе - без выхлопа отработавших газов.

• Применить закрытую транспортировку и разгрузку строительных материалов.

• При необходимости производства сварочных работ принимать сварочные агрегаты с электрическим питанием.

• При транспортировке сыпучих, инертных материалов соответствующими мероприятиями исключать пылснис.

• Предусмотреть укрытие участков производства работ полиэтиленовой пленкой высокого давления.

• Хранение пылящих строительных материалов осуществить в упаковках, ящиках и контейнерах.

В качестве мероприятий по защите от шума в период проведения капитального ремонта лифта предусмотрены следующие мероприятия:

• Применить на строительной площадке современные строительные механизмы и инструменты, сертифицированные Росстандартом и удовлетворяющие требованиям СанПиН по предельным нормам шумового воздействия;

• Организовать технологический перерыв в производстве монтажных работ продолжительностью 1 час в дневное время суток.

• Общее время работы техники с высоким уровнем шума в течение дня не должно превышать 1 часа.

• Время производства работ, сопровождающихся повышенным шумом, согласовать с Эксплуатирующей организацией, но не ранее 9:00, и не позднее 18:00.

В качестве мероприятий по отходам в период проведения капитального ремонта лифта предусмотрены следующие мероприятия:

Отходы строительно-монтажных работ должны направляться на переработку и

 дальнейшее использование при условии обязательного радиационного и санитарно-гигиенического контроля отходов и продуктов их переработки.

Допускается лишь временное складирование отходов строительства и только в специально оборудованных для этого местах.

Используется ручная сортировка образующихся отходов строительства при условии соблюдения действующих санитарных норм, экологических требований и правил техники безопасности.

К местам хранения должен быть исключен доступ посторонних лиц, не имеющих отношения к процессу обращения отходов или контролю за указанным процессом.



5. Мероприятия по сохранению окружающей среды

При строительстве обеспечить выполнение требований раздела 5.5 СНиП 12.01.2004 об охране окружающей природной среды.

К числу мероприятий по охране окружающей среды относятся охрана воздушного бассейна и борьба с шумом.

Мероприятия по охране воздушного бассейна должны обеспечивать недопущение выбросов вредных для человека и природной среды веществ. Для этого следует применение для технических нужд электроэнергии взамен твердого и жидкого топлива.

Уменьшение уровня шума обеспечивается использованием звукоизолирующих кожухов на шумных агрегатах.

При проведении строительных работ следует предусматривать максимальное применение малоотходной и безотходной технологии с целью охраны атмосферного воздуха.

Не допускается сжигание на контейнерной площадке строительных отходов.

Бытовой мусор и строительные отходы следует регулярно удалять с территории объекта в установленном порядке и в соответствии с требованиями действующих санитарных норм.





6 Ситуационный план

Перед производством работ монтажной организации совместно с управляющей компанией определить место устройства производственно-бытовых помещений и складирования лифтового оборудования, мусора.



Ведомость объемов работ на замену лифтового оборудования, признанного непригодным для эксплуатации, в многоквартирном доме, расположенном по адресу: г. Санкт-Петербург, ул. Сикейроса, д. 17, кори. 2, литера A, per. № 08365, г/и 320 кг, V=0,71 м/с (проскгируемый лифт г/н 400 кг, V=1,0 м/с)



ii/ii

Наименование работ

Ед.

измерении

Тип, марка

Объем

1

2

3

4

5



Количество остановок

шт



9



Высота шахты

м



26,500



Высота подъема

м



21,720



Габариты шахты (ШхГ)

мм



1450x1700



Раздел: Демонтажные работы







1.

Разборка тумбы приямка

м3



0,1

2.

Разборка покрытий полов цементных (приямок, МП)

м2



14

3.

Демонтаж лестницы для спуска в приямок

т



0,021

4.

Демонтаж входной двери в машинном помещении 900x2000

шт./м2



1/1.8

5.

Демонтаж оконных коробок в стене машинного помещения

шт./м2



1/0,6

6.

Снятие деревянных обрамлений ДШ (Вх2+Ш) х кол-во ост. = (2,1x2+0,65) х 9 = 43,65м

м



43,65

7.

Демонтаж подлебедочной рамы

шт.



1

8.

Демонтаж лифтовой лебедки

шт.



1

9.

Демонтаж системы управления лифтом

шт.



1

10.

Демонтаж устройства вводного в машинном помещении

IIIT.



1

11.

Демонтаж ограничителя скорости

шт.



1

12.

Демонтаж металлического каркаса кабины

шт.



1

13.

Демонтаж купе кабины лифта

шт.



1

14.

Демонтаж противовеса

I1IT.



1

15.

Демонтаж тягового каната

шт.



3

16.

Демонтаж подвесного кабеля

HIT.



3

17.

Демонтаж каната ограничителя скорости

шт.



1

18.

Демонтаж двери шахты

шт.



9

19.

Демонтаж системы освещения шахты

этаж



9

20.

Демонтаж сущ. системы диспетчерского контроля

комплект



1

21.

Демонтаж выключателей системы электроосвещения в шахте и машинном помещении

шт.



2

22.

Демонтаж розеток в шахте и машинном помещении

шт.



1

23.

Демонтаж понижающего трансформатора в машинном помещении

шт.



1

24.

Демонтаж системы освещения машинного помещения

м



16

25.

Демонтаж направляющих кабины и противовеса (высота шахты - 26,500 м, высота подъема кабины - 21,720 м)

II1T.



4



Раздел: Строительные работы







26.

Установка балок в машинном помещении







- швеллер №16

т

ГОСТ 8240-97

0,0928

27.

Установка закладных деталей в полу машинного помещения







- сталь листовая 8 мм

т

ГОСТ 19903-2015

0,0076

28.

- анкер распорный Ml2x100

Шт.



8

29.

Установка металлических гильз - ограждения отверстий иод канаты:

шт.



4

- сталь листовая оцинкованная 1,5 мм

т

ГОСТ 14918-80

0.009







ii/ii

Наименование работ

Ед.

измерения

Тин, марка

Объем

1

2

3

4

5

30.

Установка скоб для доступа в приямок:







- сталь круглая диаметром 20 мм

т

ГОСТ 2590-2006

0,00306

31.

Пояс для крепления кронштейнов направляющих противовеса - уголок 50x50x5

т

ГОСТ 8509-93

0,05

32.

Анкер распорный Ml2x85 (крепление кронштейнов)

шт.



112

33.

Установка обрамлений ДШ (Вх2+Ш) х кол-во ост. = (2,1x2+0,65) х 9 = 43,65м

комплскт/м



9/43,65

34.

Заделка отверстий в плите перекрытия МП бетоном класса В15

м3



0,0046

35.

Пробивка отверстия в ж/б стене под световое табло и специальный переключатель

шт/мЗ



2/0,0036

36.

Пробивка отверстий в плите перекрытия МП

шт/мЗ



4/0,012

37.

Установка: Блок оконный пластиковый, одностворчатый с поворотно-откидной створкой, с однокамерным стеклопакетом (24 мм), из ПВХ профилей в стене машинного помещения

шт./м2



1/0,6

38.

Установка решетки оконной, размером 850x900

шт./кг



1/7,65

39.

Установка: Дверь противопожарная металлическая однопольная ДПМ-01/30, размером 900x2000мм

шт./м2



1/1,8

40.

Расчистка старой краски на поверхности стен машинного помещения

м2



-

41.

Ремонт штукатурки стен МП

м2



40

42.

Окрашивание стен МП (краска водоэмульсионная)

м2



40

43.

Расчистка старой краски на поверхности потолка машинного помещения

м2



7,8

44.

Ремонт штукатурки потолка МП

м2



4

45.

Окрашивание потолка МП (краска водоэмульсионная ВЭАК- 1180)

м2



11,8

46.

Устройство цементных полов в МП и приямке толщиной 50 мм

м2



14

47.

Железнение цементных полов в МГ1 и приямке

м2



14

48.

Окрашивание пола МП и приямка эмалыо ПФ-115 (в два слоя)

м2



14

49.

Покрытие металлических конструкций в приямке, шахте и машинном помещении грунтовкой перед окраской (грунтовка ГФ-021)

м2



4

50.

Окраска металлических конструкций в приямке, шахте и машинном помещении в 2 слоя (эмаль ПФ-115)

м2



4



Раздел: Монтажные работы лифтового оборудования







51.

Монтаж подлсбедочной рамы

шт.



1

52.

Монтаж лифтовой лебедки

LIJT.



1

53.

Монтаж системы управления лифтом

ШТ.



1

54.

Монтаж устройства вводною в машинном помещении

ШТ.



1

55.

Монтаж ограничителя скорости

шт.



1

56.

Монтаж металлического каркаса кабины

шт.



1

57.

Монтаж купе кабины лифта

шт.



1

58.

Монтаж противовеса

шт.



1

59.

Монтаж тягового каната

шт.



3

60.

Монтаж подвесного кабеля

шт.



3

61.

Монтаж каната ограничителя скорости

шт.



1

62.

Монтаж двери шахты

шт.



9

63.

Монтаж устройства вводного

шт.



1

64.

Монтаж натяжного устройство каната ограничителя скорости

шт.



1

65.

Балансировка системы "кабина-противовсс"

система



1

66.

Монтаж и выверка направляющих кабины (высота шахты - 26,500 м, высота подъема кабины - 21,720 м)

шт.



2









п/п

Наименование работ

Ед.

измерения

Тин, марка

Объем

1

2

3

4

5

67.

Монтаж и выверка направляющих противовеса (высота шахты - 26,500 м, высота подъема кабины - 21,720 м)

шт.



2

68.

Установка смазывающего устройства

шт.



4

69.

Пусконаладка: Лифт пассажирский (с частотным преобразователем)

шт.



1

70.

Регистрация декларации о соответствии

HIT.



1

71.

Полное техническое освидетельствование

шт.



1



Раздел: Электромонтажные работы







72.

Монтаж силового кабеля от ГРЩ до ВУ-НКУ-к электродвигателю лебедки:







- кабель силовой 5х6мм2

м

BBnir(A)-LS

53

- рукав металлический РЗ-Ц-Х диаметром 25 мм

м

РЗ-Ц-Х

53

- скобы двухлапковые для крепления труб

шт.

СМД 25-26

96

- труба электросварная 050мм

м

ГОСТ 10704-91

2

73.

Монтаж электропроводки на освещение шахты и МП:







- кабель силовой Зх 1,5

м

ВВГ hi(A)-LS

65

- труба гибкая гофрированная из ПВХ-пластиката диаметром 20 мм

м

ГОСТ Р 50827-95

65

- развствитсльпая коробка

шт.

КЭМ-3

15

- клипсы для крепления трубы

шт.



118

74.

Монтаж питающего кабеля щита освещения в МП:







- кабель силовой Зх4мм2

м

ВВГ hi(A)-LS

53

- рукав металлический РЗ-Ц-Х диаметром 22 мм

м

РЗ-Ц-Х

53

- скобы двухлапковые для крепления труб

шт.

СМД 21-22

96

- труба электросварная 032мм

м

ГОСТ 10704-91

2

75.

Монтаж кабеля розеточной цепи:







- кабель силовой 3x2,5

м

ВВГ hi(A)-LS

47

- труба гибкая гофрированная из ПВХ-пласгиката диаметром 20 мм

м

ГОСТ Р 50827-95

47

- клипсы для крепления трубы

шт.



85

76.

Монтаж проводов для заземления:







- провод силовой, сечением 6 мм2

м

ПуГВ-1

10

- проводник заземления (сталь полосовая 25x4 мм)

м

ГОСТ 103-2006

61

77.

Смена светильников, розеток в МП, на подходе к МП, в шахте:







- светильник (10 в шахте, 4 в МП, 1 подход к МП)

Ш'Г.

НПП-100 Рондо

15

-лампа компактная энергосберегающая (Е27), 21W

шт.

DULUXSTAR 21W/827. Е27, 230V

15

- розетка открытой проводки 1-местная, с заземлением, влагозащищенная (1 в шахте, 1 в МП)

IIIT.

РА 16-214

2

- выключатель для открытой проводки одноклавишный, ЮЛ

шт.

ВА1У-112

3

78.

Смена автоматических выключателей:

шт.





- Выключатели автоматические ЗР 20А хар-ка С

шт.

"IEK” ВА47-100

1

- Выключатели автоматические 1Р 16А хар-ка С

шт.

’ЧЕК" ВА47-100

1

- Выключатели автоматические 1Р 10А хар-ка С

шт.

'ЧЕК" ВА47-29

3

- Выключатели автоматические IP 6А хар-ка С

шт.

’ЧЕК" ВА47-29

2

- Выключатель нагрузки lp, 32А

шт.

"IEK" ВН-32

1

79.

Установка ящика с понижающим трансформатором

шт.

ЯТП-0,25 220/36

1

80.

Установка электрического щитка розеточной и осветительной сети в шахте и машинном помещении

шт.

ЩРН-П-12

1

Раздел: Диспетчеризация

1.

Установка блока сбора и обработки информации

шт.

БСКО-4

1

2.

Установка радиостанции УКВ

шт.

ВЭБР 40/8ТМ1

1

3.

Установка антенны

шт.

АФУ КП («АС Ресурс»)

1

4.

Плата расширения БСКО-4 лифтовая

шт.

БСКО-4

3







ii/ii

Наименование работ

Ед.

измерении

Тин, марка

Объем

1

2

3

4

5

5.

Установка переговорного устройства в МП, на крыше кабины, в ЛК

шт.



3

6.

Установка извещателя ОС

II1T.

НО 102-2

1

7.

Монтаж кабеля ТРП 2x0,5 мм2

м

ТРП

5

8.

Монтаж кабеля КММ 9x0,35 мм2

м

КММ

5

9.

Монтаж трубы гибкой гофрированной из ПВХ-пластиката диаметром 16 мм

м

ГОСТ Р 50827-95

15

10.

Монтаж жгута присоединительного тин 1

игг./м

жгут т 1

1/1

11.

Монтаж жгута присоединительного тип 2

шт./м

жгут т2

3/3

12.

Монтаж жгута присоединительного тип 3

шт./м

жгут тЗ

1/1

13.

Проволока канатная оцинкованная, d= 3 мм

м



100

14.

Монтаж кабеля РК 50-3-13

м

РК

15

15.

Монтаж кабеля 3x1,5

м

BBnir(A)-LS

5

16.

Розетка открытой проводки двухгнездная с заземлением

шт.



1

17.

Выключатель автоматический 1Р ЮЛ

шт.

"IEK" ВЛ47-29

1

18.

Пусконаладка: Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических режимов

сигнал



6

19.

Пусконаладка: Схема образования участка сигнализации (центральной, технологической, местной, аварийной, предупредительной и др.)

участок



1





ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на выполнение работ но разработке проектной документации на капитальный ремонт или замену лифтового оборудования, ремонт лифтовых шахт в многоквартирном доме, расположенном по адресу: 194354, г. Санкт-Петербург, Сикейроса ул., д.17 корп.2 литера А

Выполнить проектную документацию в следующем объеме:

1. Стадийность проектирования - одностадийное (рабочая документация)

2. Состав рабочей документации:

2.1 Пояснительная записка;

2.2 Раздел «Конструктивные и объемно-планировочные решения»;

2.3 Раздел «Система электроснабжения;

2.4 Раздел «Сеги связи. Диспетчеризация»;

2.5 Раздел «Проект организации капитального ремонта»;

2.6 Раздел «Сметная документация на выполнение работ по капитальному ремонту или замене лифтового оборудования, ремонту лифтовых шахт»


Технические характеристики лифтов





Per. номер

08363, 08364, 08365, 08366, 08367

Адрес

2

Изготовитель (поставщик) лифга

ООО «ОТИС Лифт»

Тип лифта

пассажирский

Тип здании

Жилое здание

Источник питании

380В, 3 фазы, 50 Гц

Грузоподъемность, кг/чел.

400 кг

Скорость

1.0 м/сек

Число остановок/входов

9/9

Материал шахты

глухая (железобетон)

Наличие иод шахтой лифга помещений, доступных для люден

Отсутствуют

Система управления

смешанная, собирательная при движении вниз

Тин привода

Электрический

Машинное помещение

Над шахтой

Тип кабины

Непроходная

Двери кабины и шахты

Автоматические, раздвижные

Температура эксплуатации

min: +5°С min; +40°С шах

режим «Пожарная опасность»

да

режим «Перевозка пожарных подразделений»

нет





ЗАКЛЮЧЕНИЕ но результатам обследования лифта, отработавшего назначенный срок службы №2017-01-0013

Результаты обследования лифта, отработавшего назначенный срок службы





При модернизации лифта необходимо заменить морально устаревшее, физически изношенное оборудование, не в полном объеме соответствующее требованиям технического регламента Таможенного союза «Безопасность лифтов» ТР ТС 011/2011, срок эксплуатации которого превышает или близок к назначенному сроку службы: оборудование, входящие в состав системы управления лифтом, включая шкаф с аппаратами управления, аппаратуры системы позиционирования, периферийные устройства, разводка проводов по шахте, машинному помещению и кабине лифта; привод лифта; кабина в сборе; противовес в сборе; двери шахты.



Общие положения по оборудованию зданий лифтами модели Otis 2000R



Таблица 1. Технические характеристики

Таблица 2. Технические ограничения для лифта банной конфигурации



Bид на двери с этажной площадки. Расположение отверстий для установки этажных аппаратов накладного типа















Технические требования к настилам

1. Настилы предназначены Зля монтажа лифтового оборудования.

2. Настилы устанавливать на типовые стоечные леса или опорные балки (см. план шахты).

3. Настилы, балки или леса не должны находиться в указанных на чертеже зонах установки лифтового оборудования.

4. Настилы должны изготавливаться в соответствии с рабочим проектом, выполненным специализированной проектной организацией, в виде сплошного щита из досок толщиной не менее 40 мм., рассчитанные на распределенную нагрузку не менее 200 кг, связанных снизу поперечными брусками. Выступы отдельных элементов щита за его поверхность не должна превышать 5 мм., а зазор между элементами - 5 мм.

5. Деревянные щиты настилы должны изготавливаться из досок хвойных пород не ниже 2-го сорта, подвергнутых антисептической обработке. Деревянные настилы и бортовые ограждения должны подвергаться глубокой пропитке огнезащитным составом.

6. При зазоре между краем настила и стеной шахты более 300 мм, необходимо на настил установить с соответствующей стороны ограждения, выполненные из досок или металлических труб, высотой 1100 мм, имеющие внизу бортовую доску, высотой не менее 150 мм., промежуточной элемент и перила, выдерживающие сосредоточенную нагрузку 700 Н, приложенную в горизонтальном направлении в средней точке между стойками. Прогиб поручня бортового ограждения должен быть не более 0,1 м. Элементы конструкции не должны иметь острых углов, режущих кромок и заусенцев.

7. Концы настилов должны быть надежно закреплены на балках и в нишах с тем, чтобы исключить возможность их смещения или опрокидывания.

8. Установка настилов в шахте лифта должна выполнятся специально обученным персоналом -не менее 2-х человек при одновременной работе. Разборку настилов производит персонал, проводивший их сборку.

9. Установка настилов производится последовательно снизу вверх, начиная с установки в приямке. Щиты-настилы монтируются на горизонтальные элементы шахты, расположенные в одной плоскости. Перед установкой настила необходимо убедиться, что эти элементы прочно закреплены к стойкам или закладным деталям шахты.

10. После установки настил должен быть подвергнут испытанию на прочность грузом 200 кг. в течение 10 мин. При испытании и после снятия нагрузки на настилах не должно быть смещения элементов, а также трещин и сколов.

11. Строительные проемы должны быть снабжены схемными ограждениями, удовлетворяющими следующим требованиям:

- ограждения рассчитываются на прочность и устойчивость к поочередному действию как

горизонтальной, так и вертикальной равномерно распределенных нормативных нагрузок 400 Н/м,

приложенных на поручень;

- коэффициент надежности по нагрузке для ограждения следует принимать 1,2;

- значение величины прогиба поручня ограждения под действием расчетной нагрузки должно быть

не более 0,1 м:

- высота ограждений должна быть не менее 1,1 м;

- расстояние между горизонтальными элементами в вертикальной плоскости ограждения должно быть не более 0,45 м,-

- высота бортового элемента ограждения должна быть но менее 0,10 м;

- конструкцией крепления ограждения к строительным конструкциям должна быть исключена возможность их самопроизвольного раскрепления;

- элементы конструкций ограждений не должны иметь острых углов, режущих кромок, заусенцев;

- для изготовления ограждений используют стальной прокат марки С235, алюминиевые сплавы марок АМг6 и 1915, пиломатериалы из древесины хвойных пород не ниже 2-го сорта.

12. /1еса-настцлы и ограждения допускаются к эксплуатации только после приемке их комиссией и оформлением "Акта готовности подмостей, установленных в шахте лифта и ограждений дверей шахты к производству работ по монтажу лифтов".

































///////////////////////////////////////
